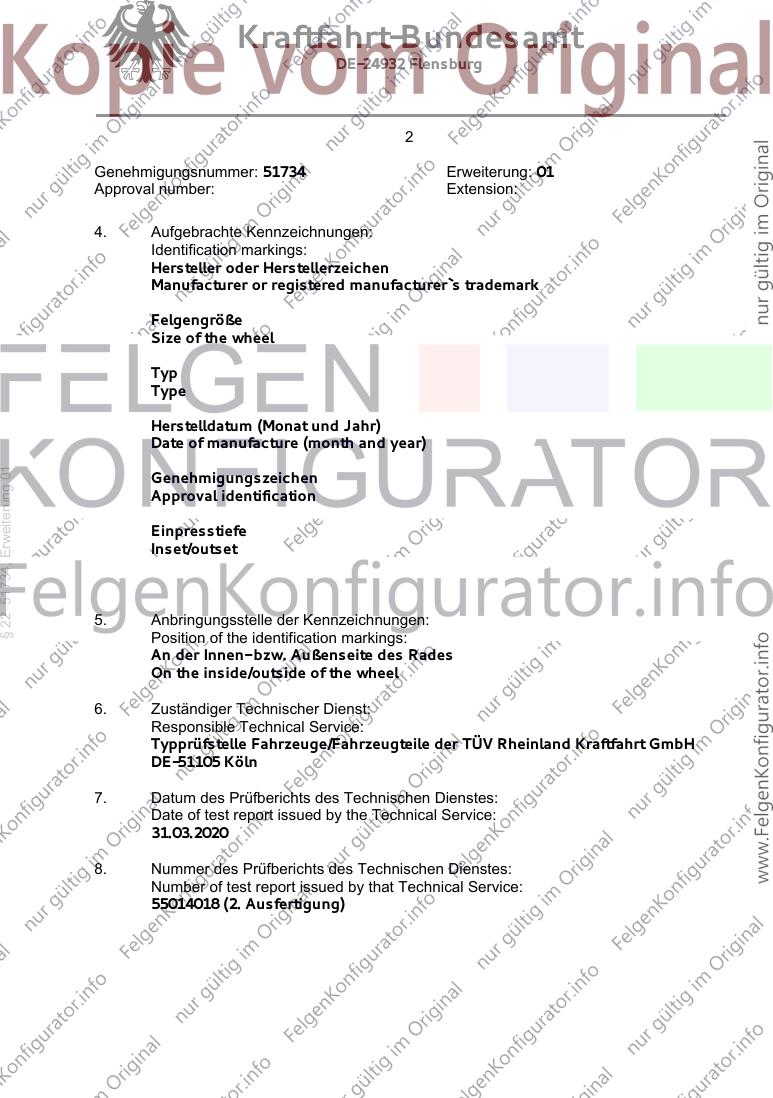

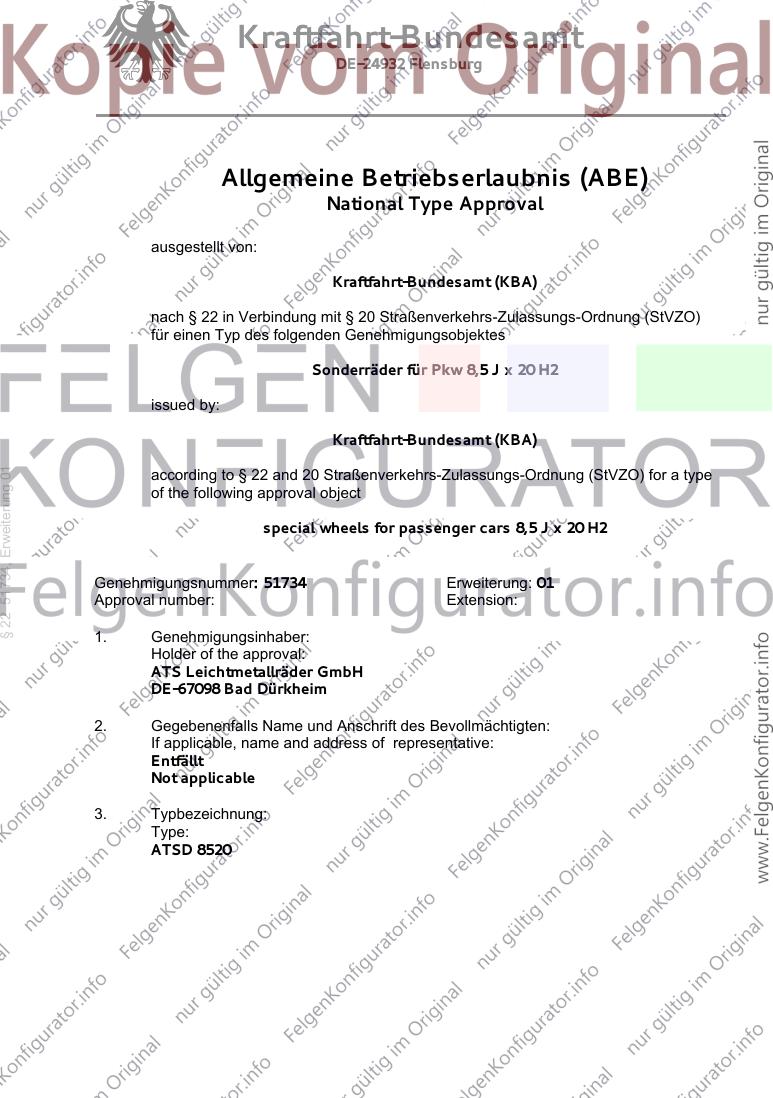

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8,5 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51734, Erweiterung 01
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8,5 J x 20 H2
Genehmigungsnummer: 51734 Erweiterung: 01
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
ATS Leichtmetallräder GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
ATSD 8520
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51734 Erweiterung: 01
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ
Type
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51734, Erweiterung 01
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
31.03.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55014018 (2. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51734 Erweiterung: 01
Approval number: Extension:

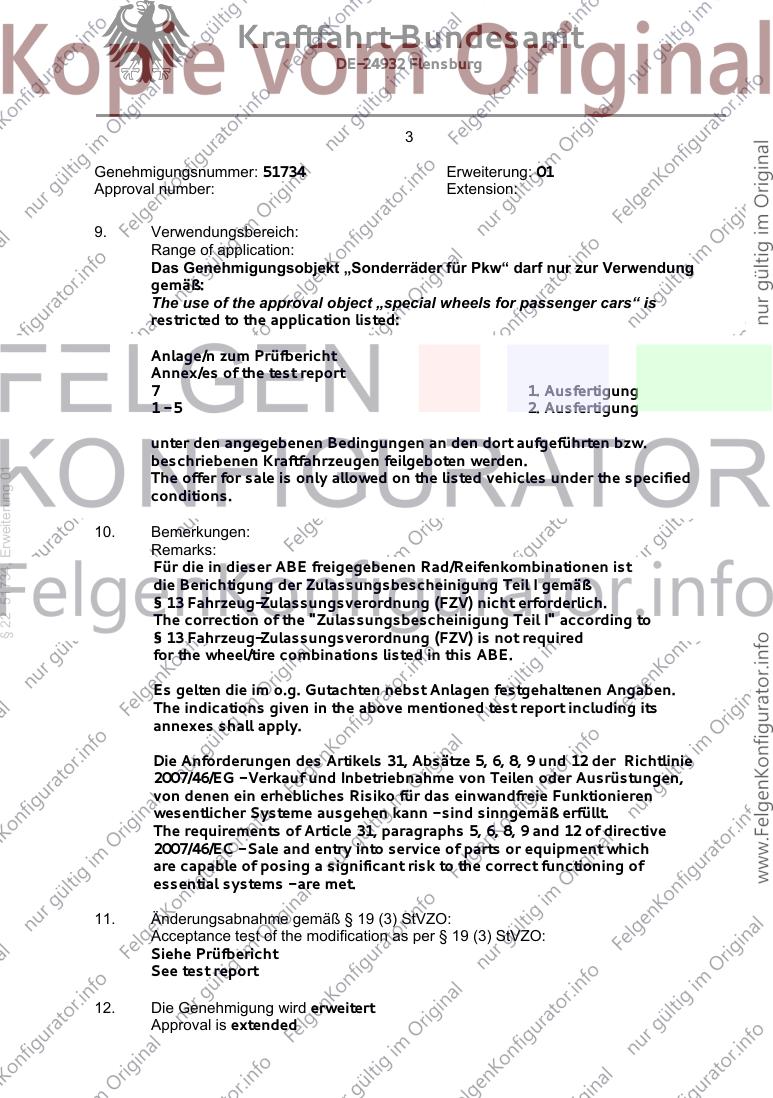

9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
7 1. Ausfertigung
1-5 2. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 51734, Erweiterung 01
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51734 Erweiterung: 01
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereichs
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 22.04.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51734, Erweiterung 01
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

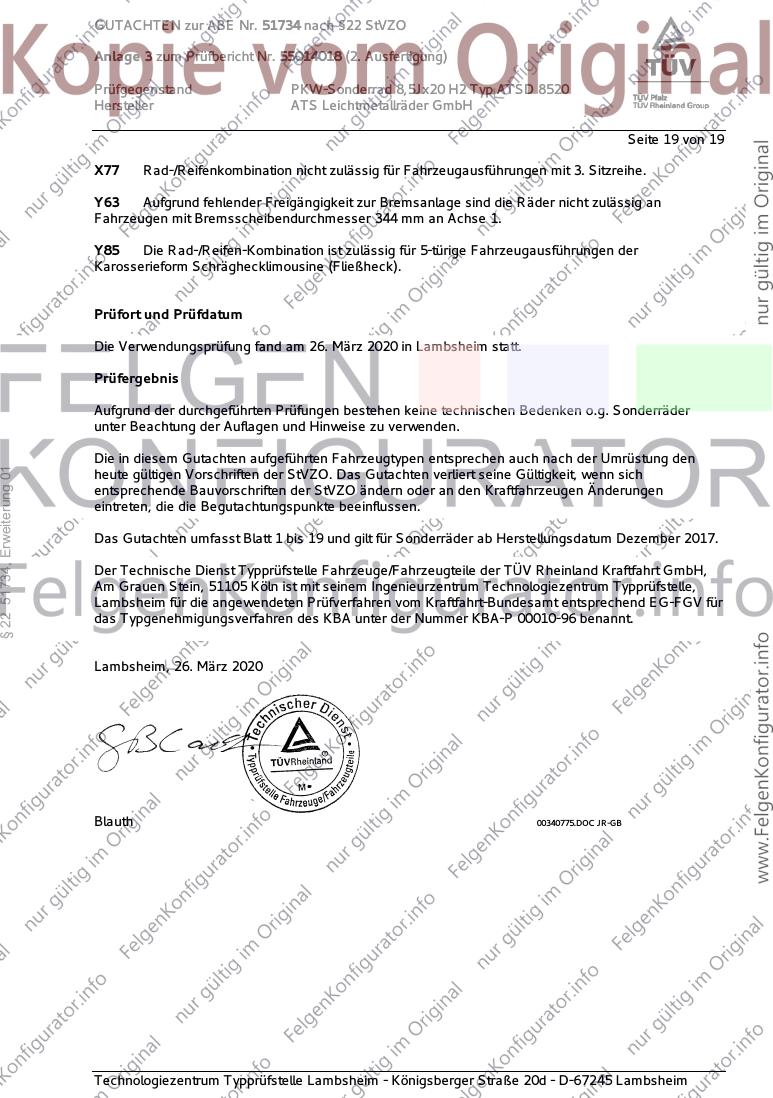

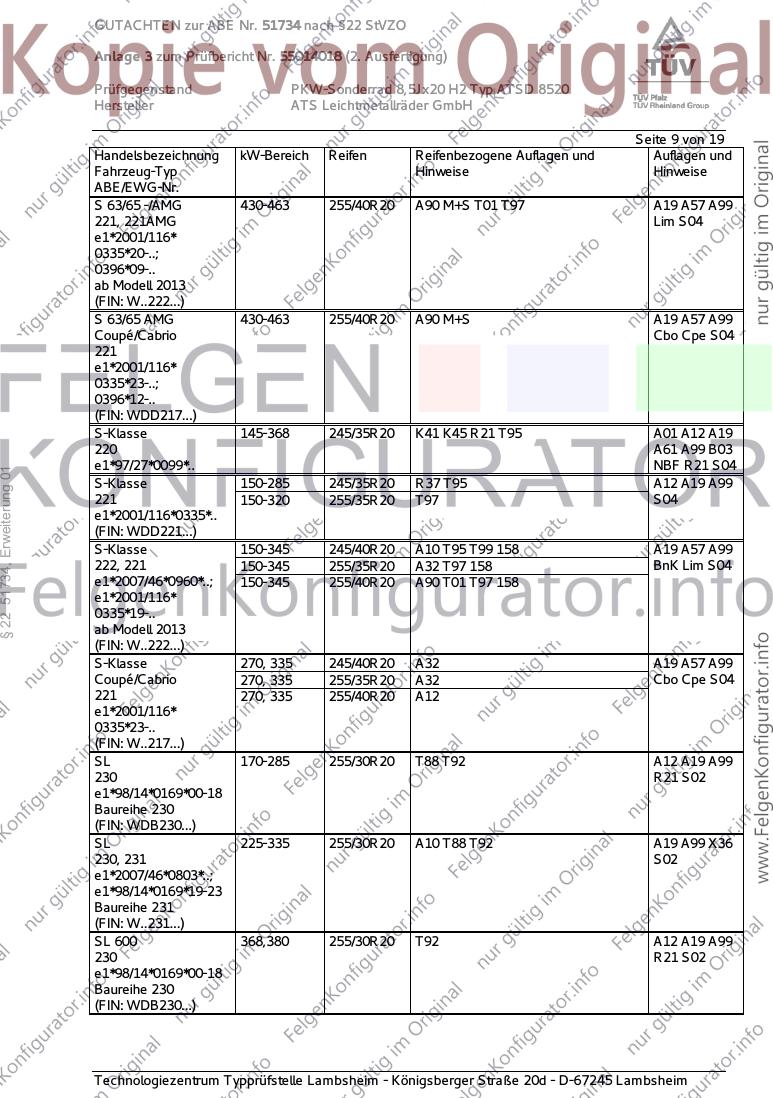

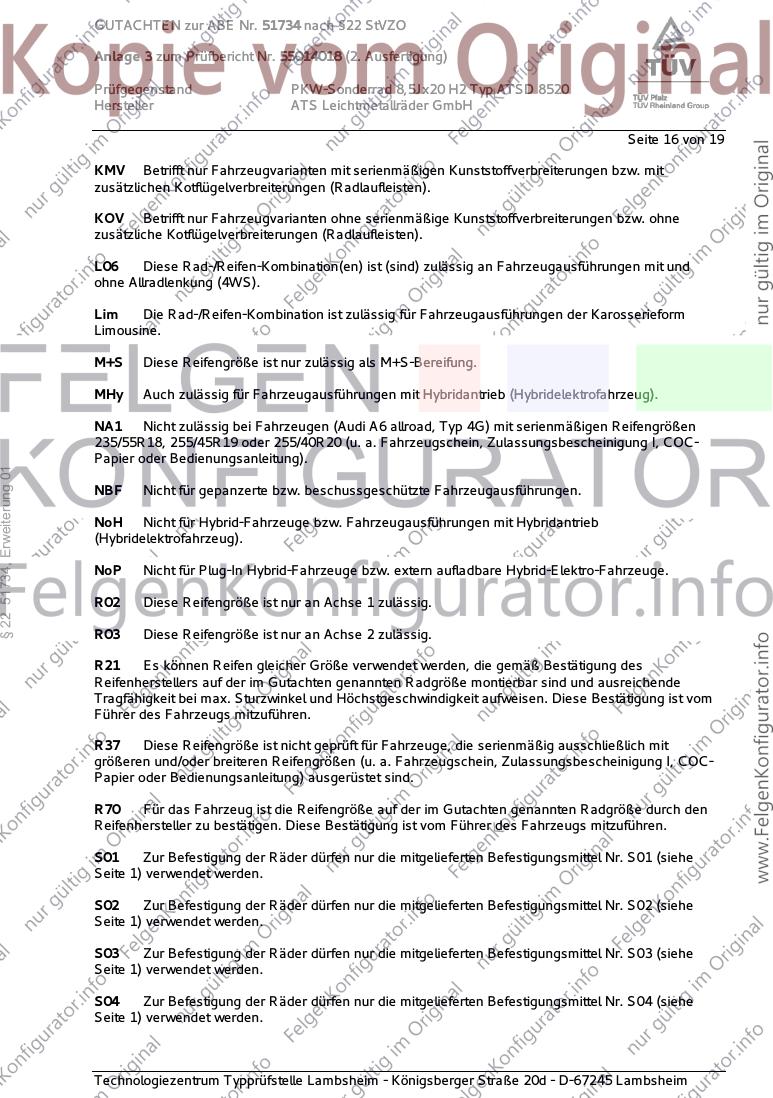

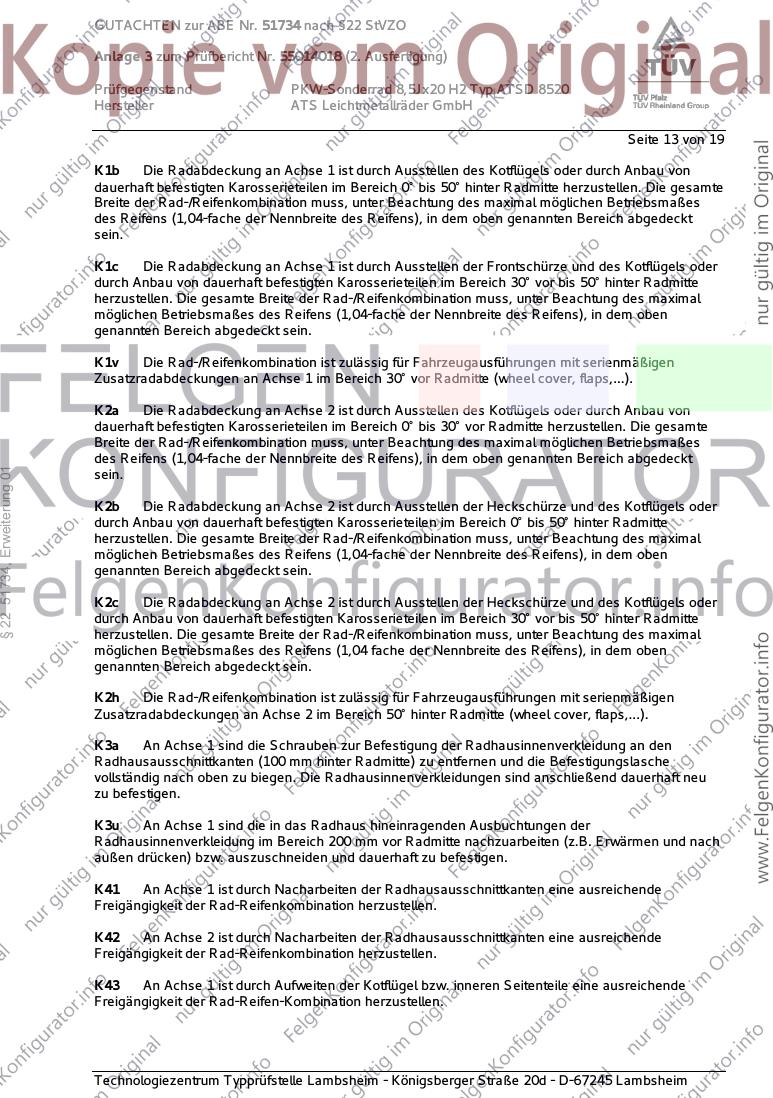

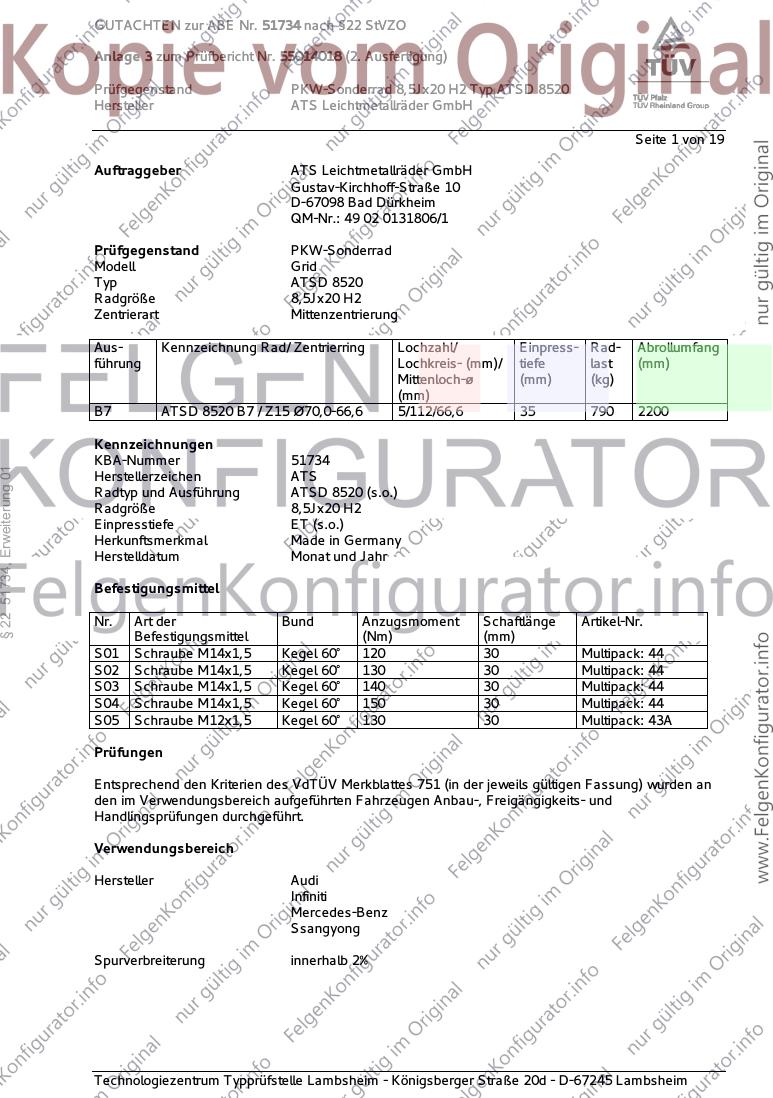

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 1 von 19
Auftraggeber ATS Leichtmetallräder GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806/1
Prüfgegenstand PKW-Sonderrad
Modell Grid
Typ ATSD 8520
Radgröße 8,5Jx20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 ATSD 8520 B7 / Z15 Ø70,0-66,6 5/112/66,6 35 790 2200
Kennzeichnungen
KBA-Nummer 51734
§ 22 51734, Erweiterung 01
Herstellerzeichen ATS
Radtyp und Ausführung ATSD 8520 (s.o.)
Radgröße 8,5Jx20 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal Made in Germany
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment Schaftlänge Artikel-Nr.
Befestigungsmittel (Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30 Multipack: 44
S02 Schraube M14x1,5 Kegel 60° 130 30 Multipack: 44
S03 Schraube M14x1,5 Kegel 60° 140 30 Multipack: 44
S04 Schraube M14x1,5 Kegel 60° 150 30 Multipack: 44
S05 Schraube M12x1,5 Kegel 60° 130 30 Multipack: 43A
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

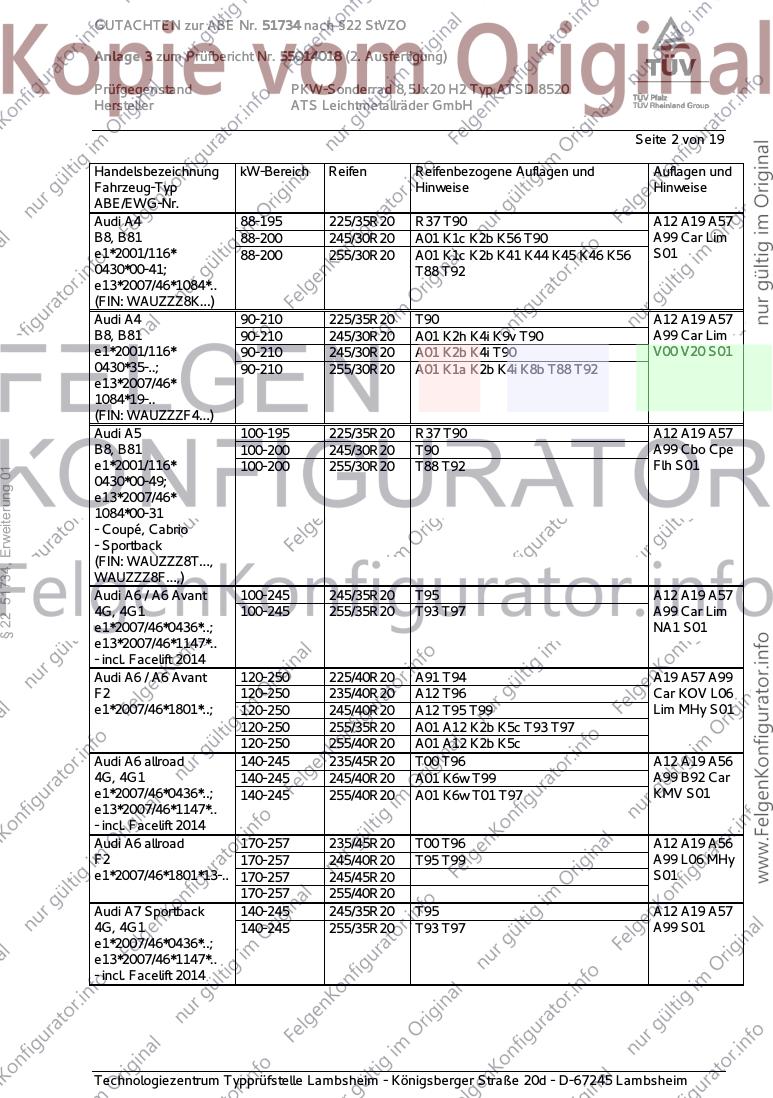

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 2 von 19

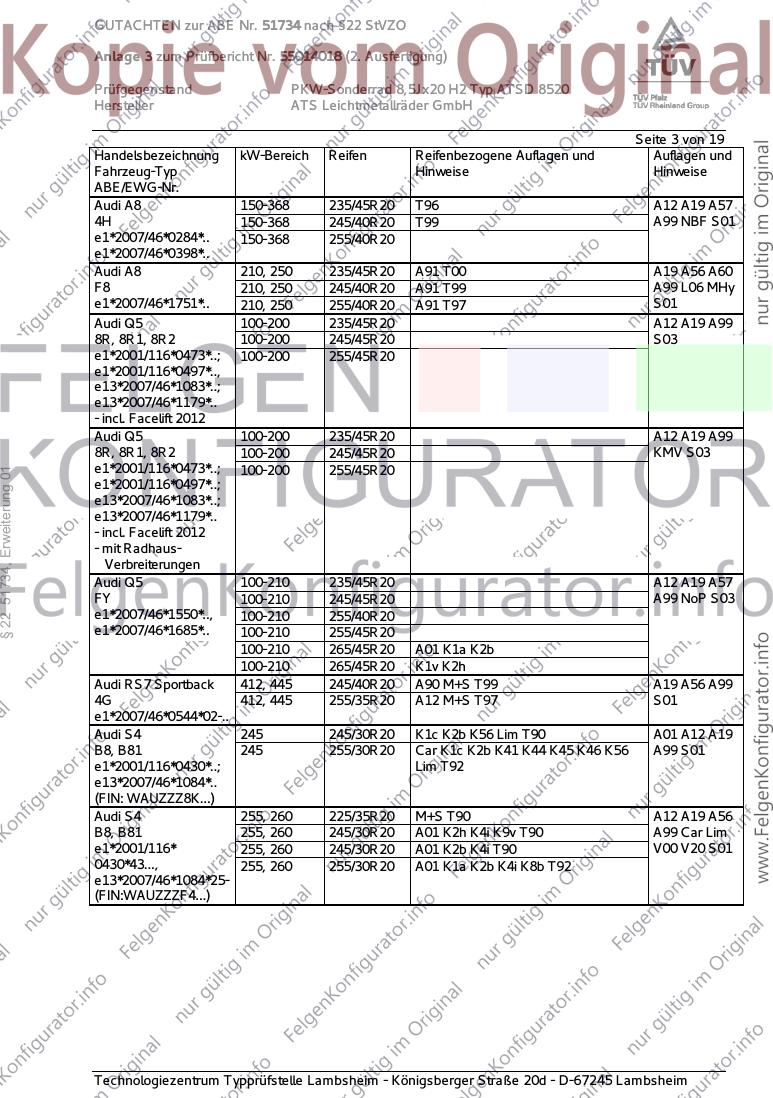

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A19 A57
B8, B81 88-200 245/30R20 A01 K1c K2b K56 T90 A99 Car Lim
e1*2001/116* 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56 S01
0430*00-41; T88 T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 T90 A12 A19 A57
B8, B81 90-210 245/30R20 A01 K2h K4i K9v T90 A99 Car Lim
e1*2001/116* 90-210 245/30R20 A01 K2b K4i T90 V00 V20 S01
0430*35-..; 90-210 255/30R20 A01 K1a K2b K4i K8b T88 T92
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/35R20 R37 T90 A12 A19 A57
B8, B81 100-200 245/30R20 T90 A99 Cbo Cpe
e1*2001/116* 100-200 255/30R20 T88 T92 Flh S01
§ 22 51734, Erweiterung 01
0430*00-49;
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A19 A57
4G, 4G1 100-245 255/35R20 T93 T97 A99 Car Lim
e1*2007/46*0436*..; NA1 S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 120-250 225/40R20 A91 T94 A19 A57 A99
F2 120-250 235/40R20 A12 T96 Car KOV L06
e1*2007/46*1801*..; 120-250 245/40R20 A12 T95 T99 Lim MHy S01
120-250 255/35R20 A01 A12 K2b K5c T93 T97
120-250 255/40R20 A01 A12 K2b K5c
Audi A6 allroad 140-245 235/45R20 T00 T96 A12 A19 A56
4G, 4G1 140-245 245/40R20 A01 K6w T99 A99 B92 Car
e1*2007/46*0436*..; 140-245 255/40R20 A01 K6w T01 T97 KMV S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 170-257 235/45R20 T00 T96 A12 A19 A56
F2 170-257 245/40R20 T95 T99 A99 L06 MHy
e1*2007/46*1801*13-.. 170-257 245/45R20 S01
170-257 255/40R20
Audi A7 Sportback 140-245 245/35R20 T95 A12 A19 A57
4G, 4G1 140-245 255/35R20 T93 T97 A99 S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 3 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 150-368 235/45R20 T96 A12 A19 A57
4H 150-368 245/40R20 T99 A99 NBF S01
e1*2007/46*0284*.. 150-368 255/40R20
e1*2007/46*0398*..
Audi A8 210, 250 235/45R20 A91 T00 A19 A56 A60
F8 210, 250 245/40R20 A91 T99 A99 L06 MHy
e1*2007/46*1751*.. 210, 250 255/40R20 A91 T97 S01
Audi Q5 100-200 235/45R20 A12 A19 A99
8R, 8R1, 8R2 100-200 245/45R20 S03
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A19 A99
8R, 8R1, 8R2 100-200 245/45R20 KMV S03
e1*2001/116*0473*..; 100-200 255/45R20
§ 22 51734, Erweiterung 01
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/45R20 A12 A19 A57
FY 100-210 245/45R20 A99 NoP S03
e1*2007/46*1550*.., 100-210 255/40R20
e1*2007/46*1685*.. 100-210 255/45R20
100-210 265/45R20 A01 K1a K2b
100-210 265/45R20 K1v K2h
Audi RS7 Sportback 412, 445 245/40R20 A90 M+S T99 A19 A56 A99
4G 412, 445 255/35R20 A12 M+S T97 S01
e1*2007/46*0544*02-..
Audi S4 245 245/30R20 K1c K2b K56 Lim T90 A01 A12 A19
B8, B81 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56 A99 S01
e1*2001/116*0430*..; Lim T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/35R20 M+S T90 A12 A19 A56
B8, B81 255, 260 245/30R20 A01 K2h K4i K9v T90 A99 Car Lim
e1*2001/116* 255, 260 245/30R20 A01 K2b K4i T90 V00 V20 S01
0430*43..., 255, 260 255/30R20 A01 K1a K2b K4i K8b T92
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 4 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 255/30R20 T92 A12 A19 A56
B8, B81 260 245/30R20 T90 A99 Cbo Cpe
e1*2001/116* Flh S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S6 / S6 Avant 309, 331 255/35R20 T97 A12 A19 A56
4G, 4G1 A99 Car Lim
e1*2007/46*0436*..; S01
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 257 245/40R20 M+S T95 T99 A12 A19 A56
F2 257 255/35R20 A01 K2b K5c T97 A99 BnK Car
§ 22 51734, Erweiterung 01
e1*2007/46*1801*.. 257 255/40R20 A01 K2b K5c KOV L06 Lim
MHy S01
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A19 A56
4G, 4G1 A99 S01
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A19 A56
4H 382, 445 245/40R20 M+S T99 A99 NBF S01
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
e1*2007/46*0398*..
Audi SQ5 230-260 235/45R20 M+S A12 A19 A99
8R, 8R1 230-260 245/45R20 M+S KMV S03
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5 255, 260 235/45R20 A11 M+S A19 A56 A99
FY 255, 260 245/45R20 A12 M+S K1v K2h S03
e1*2007/46*1550*.. 255, 260 255/40R20 A12
255, 260 255/45R20 A12
255, 260 265/45R20 A12
Infiniti QX30 AWD 125, 155 235/35R20 K5v K6w T88 T92 A01 A12 A19
H15 125, 155 235/40R20 K5v K6w A56 A99 S02
e11*2007/46*2977*.., 125, 155 245/35R20 K2b K5x K6w K8e
e5*2007/46*1030*.. 125, 155 255/35R20 K2b K5x K6w K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

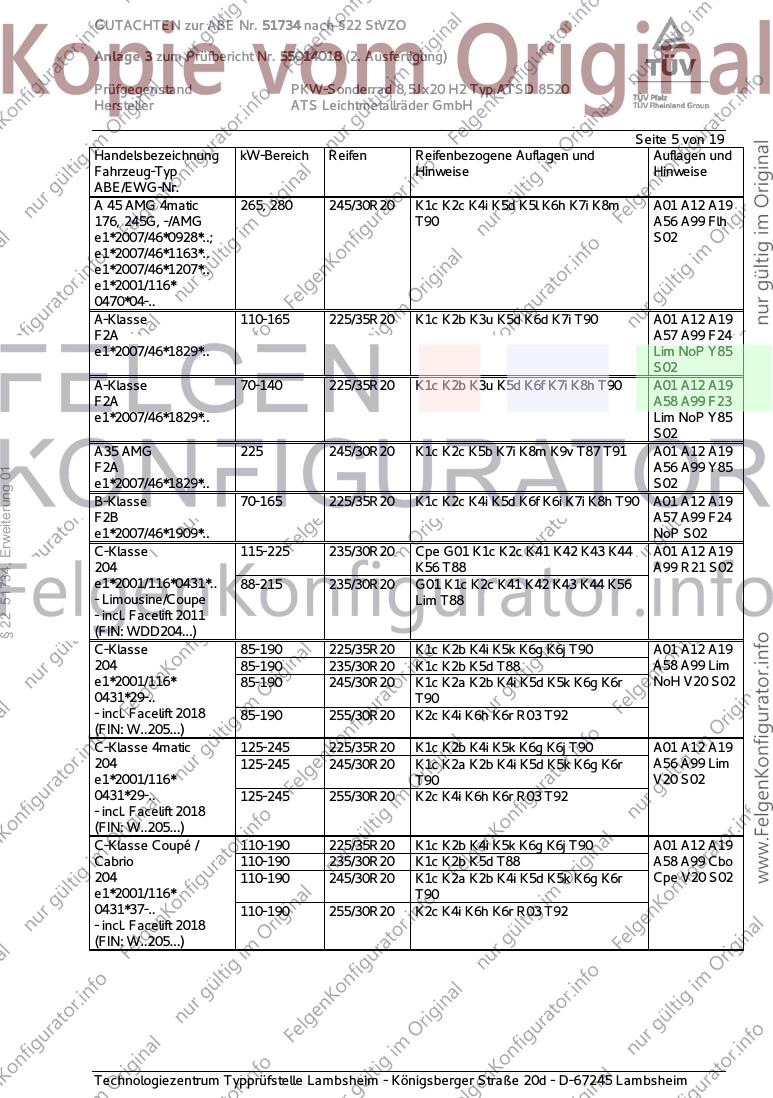

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 5 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A19
176, 245G, -/AMG T90 A56 A99 Flh
e1*2007/46*0928*..; S02
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 110-165 225/35R20 K1c K2b K3u K5d K6d K7i T90 A01 A12 A19
F2A A57 A99 F24
e1*2007/46*1829*.. Lim NoP Y85
S02
A-Klasse 70-140 225/35R20 K1c K2b K3u K5d K6f K7i K8h T90 A01 A12 A19
F2A A58 A99 F23
e1*2007/46*1829*.. Lim NoP Y85
S02
A35 AMG 225 245/30R20 K1c K2c K5b K7i K8m K9v T87 T91 A01 A12 A19
F2A A56 A99 Y85
§ 22 51734, Erweiterung 01
e1*2007/46*1829*.. S02
B-Klasse 70-165 225/35R20 K1c K2c K4i K5d K6f K6i K7i K8h T90 A01 A12 A19
F2B A57 A99 F24
e1*2007/46*1909*.. NoP S02
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2c K41 K42 K43 K44 A01 A12 A19
204 K56 T88 A99 R21 S02
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2c K41 K42 K43 K44 K56
- Limousine/Coupe Lim T88
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A19
204 85-190 235/30R20 K1c K2b K5d T88 A58 A99 Lim
e1*2001/116* 85-190 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r NoH V20 S02
0431*29-.. T90
- incl. Facelift 2018 85-190 255/30R20 K2c K4i K6h K6r R03 T92
(FIN: W..205...)
C-Klasse 4matic 125-245 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A19
204 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A56 A99 Lim
e1*2001/116* T90 V20 S02
0431*29-.. 125-245 255/30R20 K2c K4i K6h K6r R03 T92
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A19
Cabrio 110-190 235/30R20 K1c K2b K5d T88 A58 A99 Cbo
204 110-190 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V20 S02
e1*2001/116* T90
0431*37-.. 110-190 255/30R20 K2c K4i K6h K6r R03 T92
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

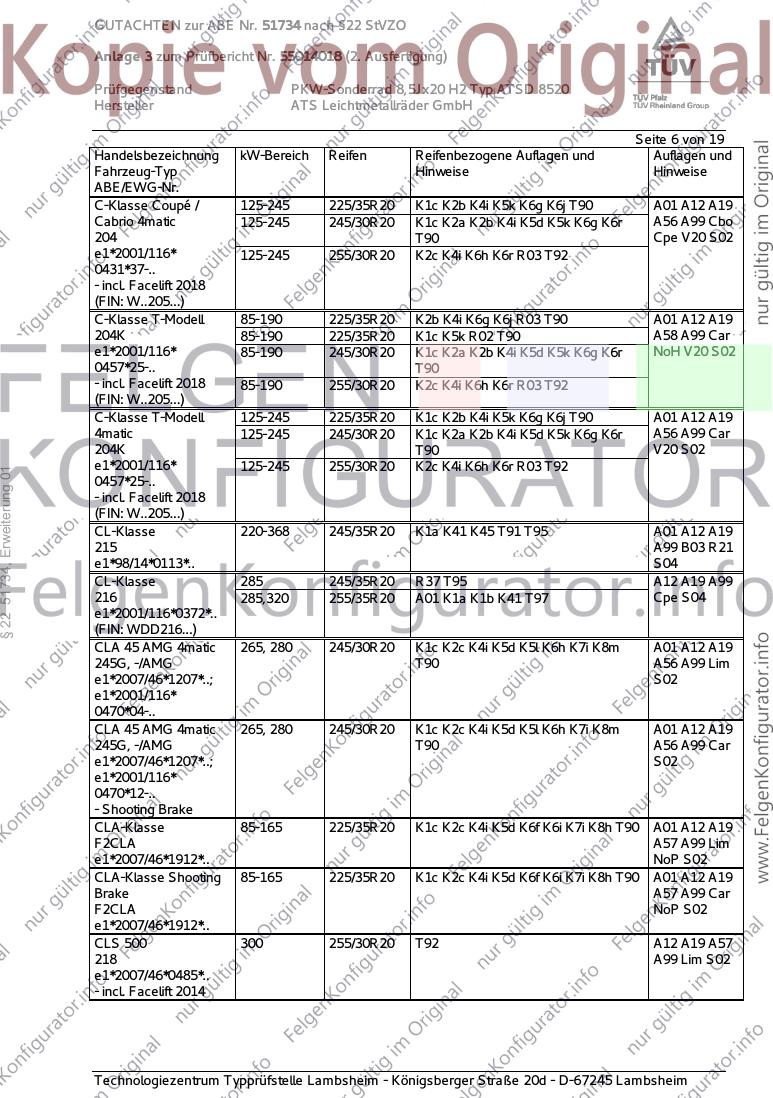

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 6 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Coupé / 125-245 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A19
Cabrio 4matic 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A56 A99 Cbo
204 T90 Cpe V20 S02
e1*2001/116* 125-245 255/30R20 K2c K4i K6h K6r R03 T92
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 85-190 225/35R20 K2b K4i K6g K6j R03 T90 A01 A12 A19
204K 85-190 225/35R20 K1c K5k R02 T90 A58 A99 Car
e1*2001/116* 85-190 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r NoH V20 S02
0457*25-.. T90
- incl. Facelift 2018 85-190 255/30R20 K2c K4i K6h K6r R03 T92
(FIN: W..205...)
C-Klasse T-Modell 125-245 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A19
4matic 125-245 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A56 A99 Car
204K T90 V20 S02
e1*2001/116* 125-245 255/30R20 K2c K4i K6h K6r R03 T92
§ 22 51734, Erweiterung 01
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CL-Klasse 220-368 245/35R20 K1a K41 K45 T91 T95 A01 A12 A19
215 A99 B03 R21
e1*98/14*0113*.. S04
CL-Klasse 285 245/35R20 R37 T95 A12 A19 A99
216 285,320 255/35R20 A01 K1a K1b K41 T97 Cpe S04
e1*2001/116*0372*..
(FIN: WDD216...)
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A19
245G, -/AMG T90 A56 A99 Lim
e1*2007/46*1207*..; S02
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5l K6h K7i K8m A01 A12 A19
245G, -/AMG T90 A56 A99 Car
e1*2007/46*1207*..; S02
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 85-165 225/35R20 K1c K2c K4i K5d K6f K6i K7i K8h T90 A01 A12 A19
F2CLA A57 A99 Lim
e1*2007/46*1912*.. NoP S02
CLA-Klasse Shooting 85-165 225/35R20 K1c K2c K4i K5d K6f K6i K7i K8h T90 A01 A12 A19
Brake A57 A99 Car
F2CLA NoP S02
e1*2007/46*1912*..
CLS 500 300 255/30R20 T92 A12 A19 A57
218 A99 Lim S02
e1*2007/46*0485*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

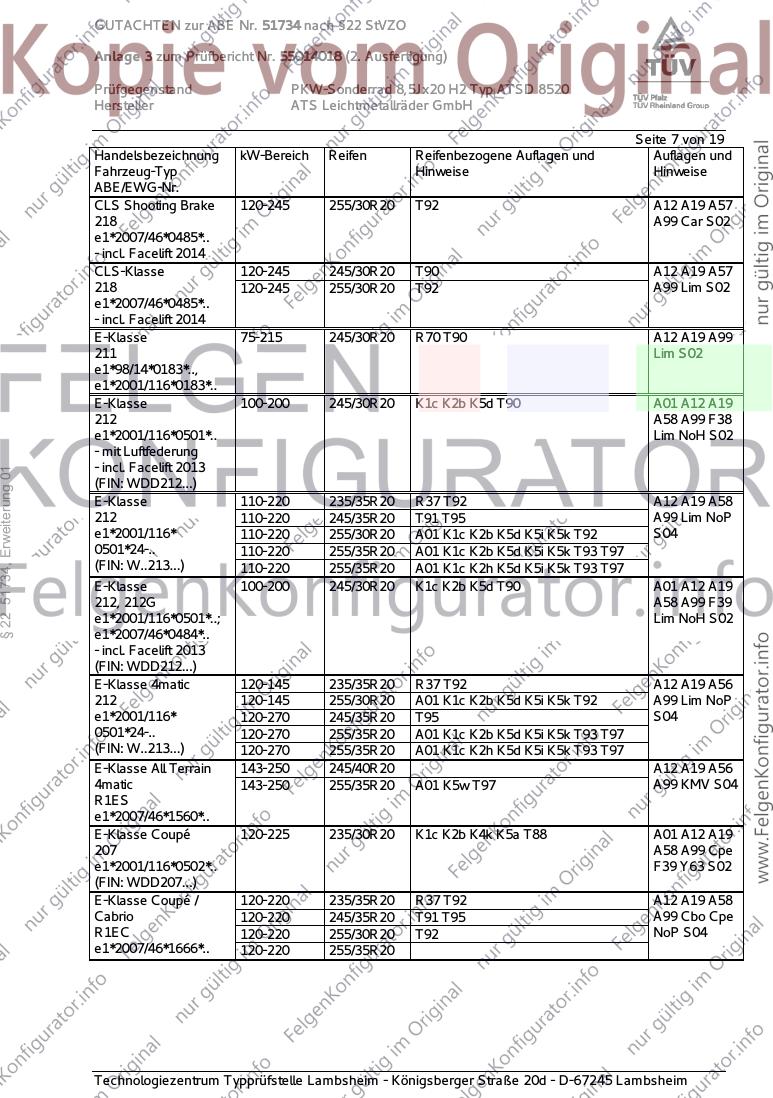

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 7 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS Shooting Brake 120-245 255/30R20 T92 A12 A19 A57
218 A99 Car S02
e1*2007/46*0485*..
- incl. Facelift 2014
CLS-Klasse 120-245 245/30R20 T90 A12 A19 A57
218 120-245 255/30R20 T92 A99 Lim S02
e1*2007/46*0485*..
- incl. Facelift 2014
E-Klasse 75-215 245/30R20 R70 T90 A12 A19 A99
211 Lim S02
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A19
212 A58 A99 F38
e1*2001/116*0501*.. Lim NoH S02
- mit Luftfederung
- incl. Facelift 2013
§ 22 51734, Erweiterung 01
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 R37 T92 A12 A19 A58
212 110-220 245/35R20 T91 T95 A99 Lim NoP
e1*2001/116* 110-220 255/30R20 A01 K1c K2b K5d K5i K5k T92 S04
0501*24-.. 110-220 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
(FIN: W..213...) 110-220 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A19
212, 212G A58 A99 F39
e1*2001/116*0501*..; Lim NoH S02
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 A12 A19 A56
212 120-145 255/30R20 A01 K1c K2b K5d K5i K5k T92 A99 Lim NoP
e1*2001/116* 120-270 245/35R20 T95 S04
0501*24-.. 120-270 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
(FIN: W..213...) 120-270 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
E-Klasse All Terrain 143-250 245/40R20 A12 A19 A56
4matic 143-250 255/35R20 A01 K5w T97 A99 KMV S04
R1ES
e1*2007/46*1560*..
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5a T88 A01 A12 A19
207 A58 A99 Cpe
e1*2001/116*0502*.. F39 Y63 S02
(FIN: WDD207...)
E-Klasse Coupé / 120-220 235/35R20 R37 T92 A12 A19 A58
Cabrio 120-220 245/35R20 T91 T95 A99 Cbo Cpe
R1EC 120-220 255/30R20 T92 NoP S04
e1*2007/46*1666*.. 120-220 255/35R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

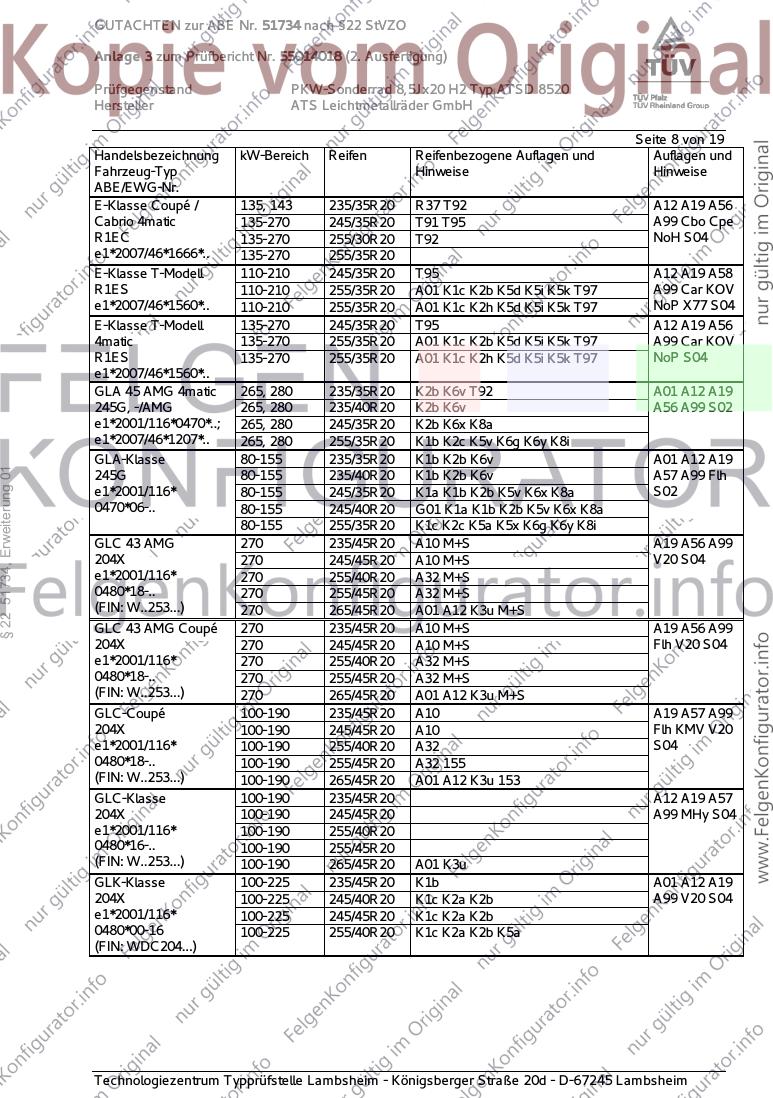

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 8 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 135, 143 235/35R20 R37 T92 A12 A19 A56
Cabrio 4matic 135-270 245/35R20 T91 T95 A99 Cbo Cpe
R1EC 135-270 255/30R20 T92 NoH S04
e1*2007/46*1666*.. 135-270 255/35R20
E-Klasse T-Modell 110-210 245/35R20 T95 A12 A19 A58
R1ES 110-210 255/35R20 A01 K1c K2b K5d K5i K5k T97 A99 Car KOV
e1*2007/46*1560*.. 110-210 255/35R20 A01 K1c K2h K5d K5i K5k T97 NoP X77 S04
E-Klasse T-Modell 135-270 245/35R20 T95 A12 A19 A56
4matic 135-270 255/35R20 A01 K1c K2b K5d K5i K5k T97 A99 Car KOV
R1ES 135-270 255/35R20 A01 K1c K2h K5d K5i K5k T97 NoP S04
e1*2007/46*1560*..
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6v T92 A01 A12 A19
245G, -/AMG 265, 280 235/40R20 K2b K6v A56 A99 S02
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 255/35R20 K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 235/35R20 K1b K2b K6v A01 A12 A19
§ 22 51734, Erweiterung 01
245G 80-155 235/40R20 K1b K2b K6v A57 A99 Flh
e1*2001/116* 80-155 245/35R20 K1a K1b K2b K5v K6x K8a S02
0470*06-.. 80-155 245/40R20 G01 K1a K1b K2b K5v K6x K8a
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/45R20 A10 M+S A19 A56 A99
204X 270 245/45R20 A10 M+S V20 S04
e1*2001/116* 270 255/40R20 A32 M+S
0480*18-.. 270 255/45R20 A32 M+S
(FIN: W..253...) 270 265/45R20 A01 A12 K3u M+S
GLC 43 AMG Coupé 270 235/45R20 A10 M+S A19 A56 A99
204X 270 245/45R20 A10 M+S Flh V20 S04
e1*2001/116* 270 255/40R20 A32 M+S
0480*18-.. 270 255/45R20 A32 M+S
(FIN: W..253...) 270 265/45R20 A01 A12 K3u M+S
GLC-Coupé 100-190 235/45R20 A10 A19 A57 A99
204X 100-190 245/45R20 A10 Flh KMV V20
e1*2001/116* 100-190 255/40R20 A32 S04
0480*18-.. 100-190 255/45R20 A32 155
(FIN: W..253...) 100-190 265/45R20 A01 A12 K3u 153
GLC-Klasse 100-190 235/45R20 A12 A19 A57
204X 100-190 245/45R20 A99 MHy S04
e1*2001/116* 100-190 255/40R20
0480*16-.. 100-190 255/45R20
(FIN: W..253...) 100-190 265/45R20 A01 K3u
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A19
204X 100-225 245/40R20 K1c K2a K2b A99 V20 S04
e1*2001/116* 100-225 245/45R20 K1c K2a K2b
0480*00-16 100-225 255/40R20 K1c K2a K2b K5a
(FIN: WDC204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 9 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S 63/65 -/AMG 430-463 255/40R20 A90 M+S T01 T97 A19 A57 A99
221, 221AMG Lim S04
e1*2001/116*
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 A90 M+S A19 A57 A99
Coupé/Cabrio Cbo Cpe S04
221
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K41 K45 R21 T95 A01 A12 A19
220 A61 A99 B03
e1*97/27*0099*.. NBF R21 S04
§ 22 51734, Erweiterung 01
S-Klasse 150-285 245/35R20 R37 T95 A12 A19 A99
221 150-320 255/35R20 T97 S04
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-345 245/40R20 A10 T95 T99 158 A19 A57 A99
222, 221 150-345 255/35R20 A32 T97 158 BnK Lim S04
e1*2007/46*0960*..; 150-345 255/40R20 A90 T01 T97 158
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 270, 335 245/40R20 A32 A19 A57 A99
Coupé/Cabrio 270, 335 255/35R20 A32 Cbo Cpe S04
221 270, 335 255/40R20 A12
e1*2001/116*
0335*23-..
(FIN: W..217...)
SL 170-285 255/30R20 T88 T92 A12 A19 A99
230 R21 S02
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/30R20 A10 T88 T92 A19 A99 X36
230, 231 S02
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/30R20 T92 A12 A19 A99
230 R21 S02
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 10 von 19
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong Korando 100-120 235/40R20 A12 A19 A57
(IV) 100-120 235/45R20 A99 BT1 S05
CW 100-120 245/40R20 A01 K1a K1b K2a K2b K3a K5w K6w
e8*2007/46*0360*.. K8c
100-120 255/40R20 A01 K1c K2c K3a K5w K6w K8c

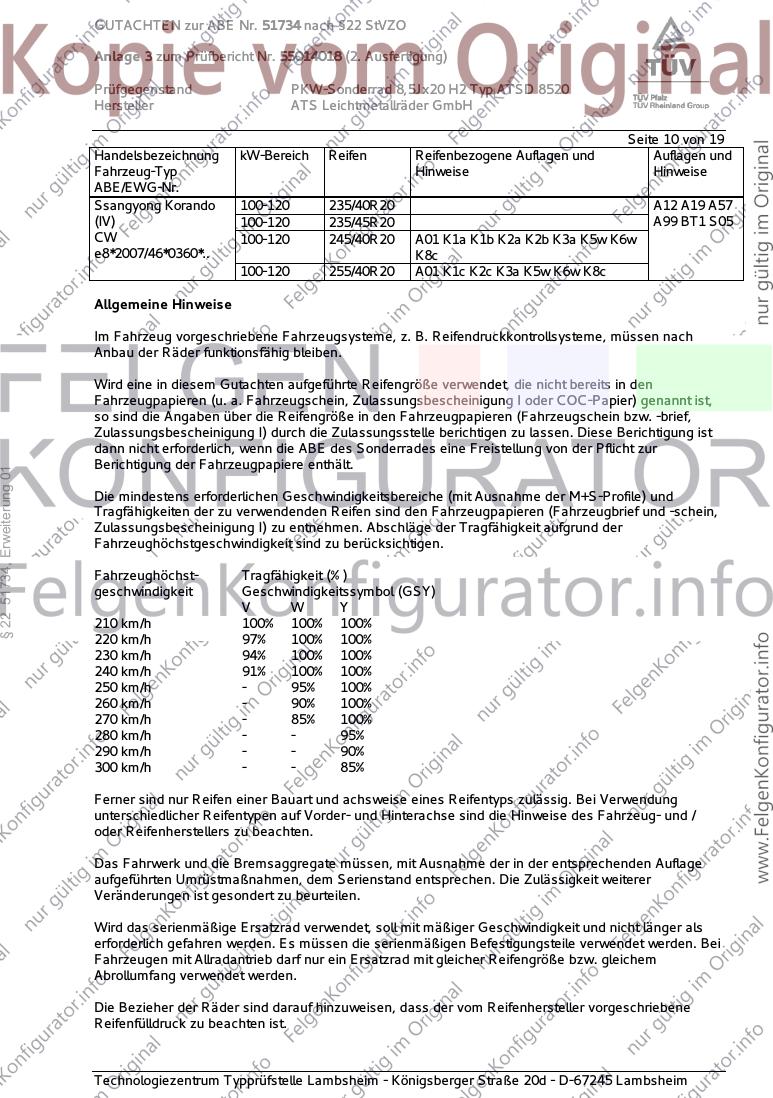

Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
§ 22 51734, Erweiterung 01
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 11 von 19

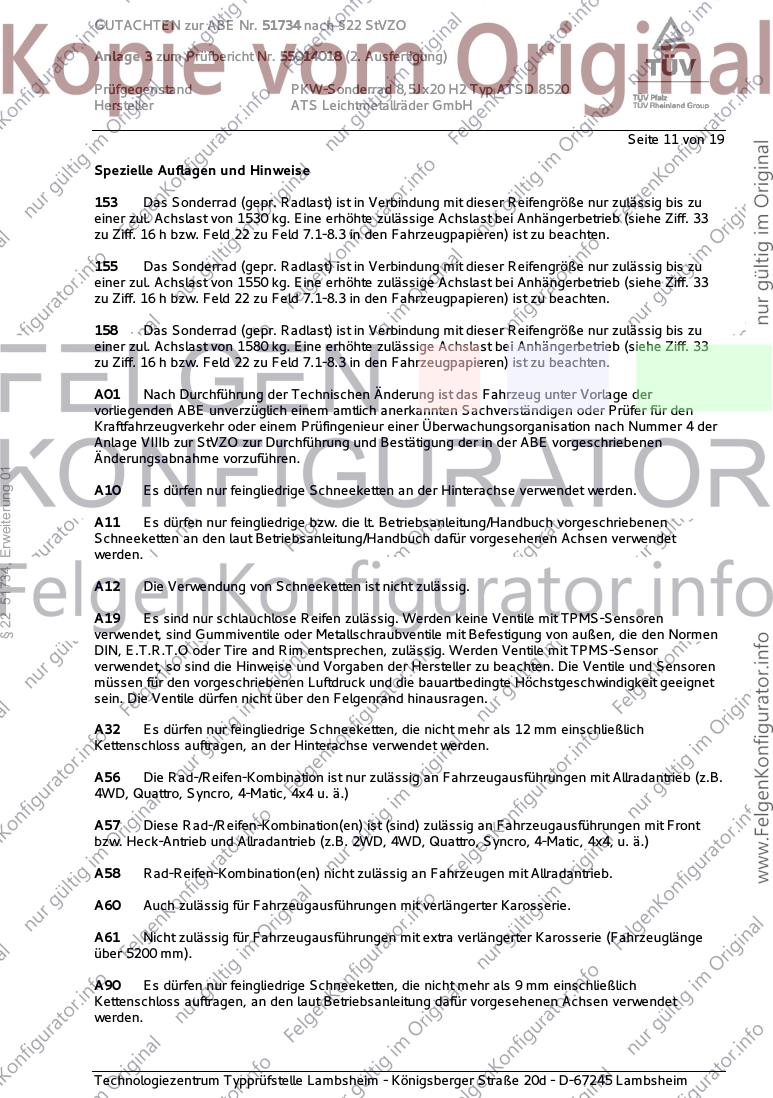

Spezielle Auflagen und Hinweise
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
155 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1550 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
158 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1580 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
§ 22 51734, Erweiterung 01
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 12 von 19

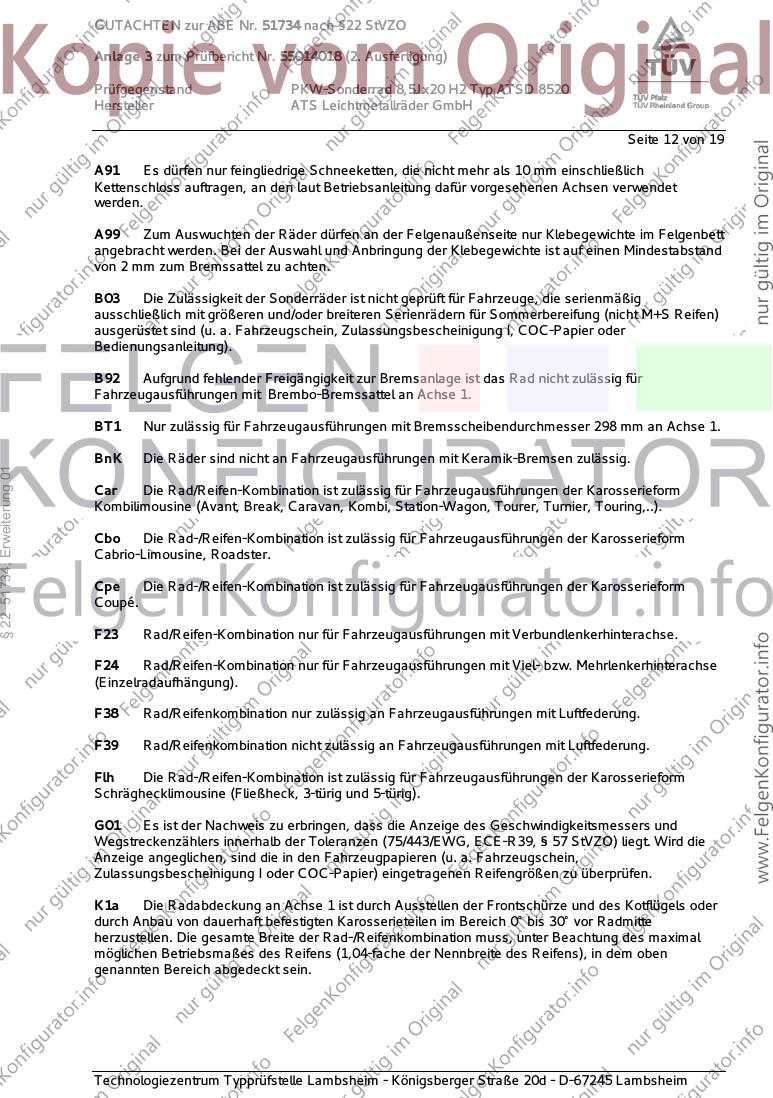

A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BT1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 298 mm an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
§ 22 51734, Erweiterung 01
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

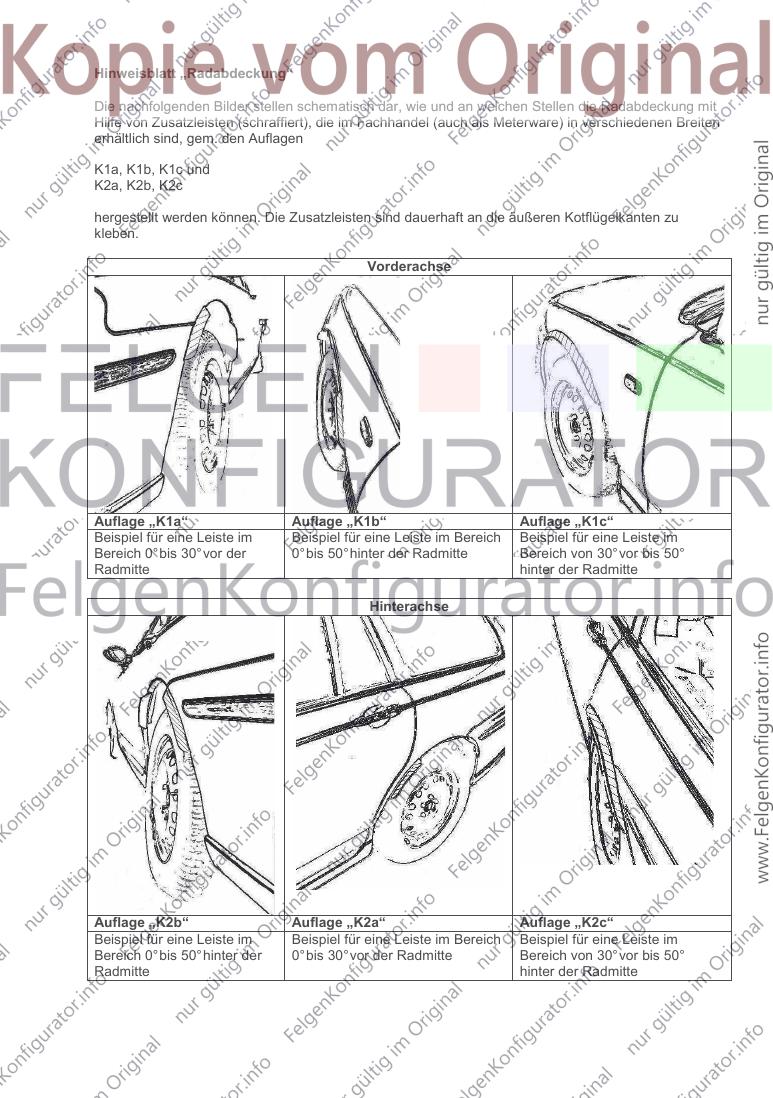

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 13 von 19
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
§ 22 51734, Erweiterung 01
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 14 von 19

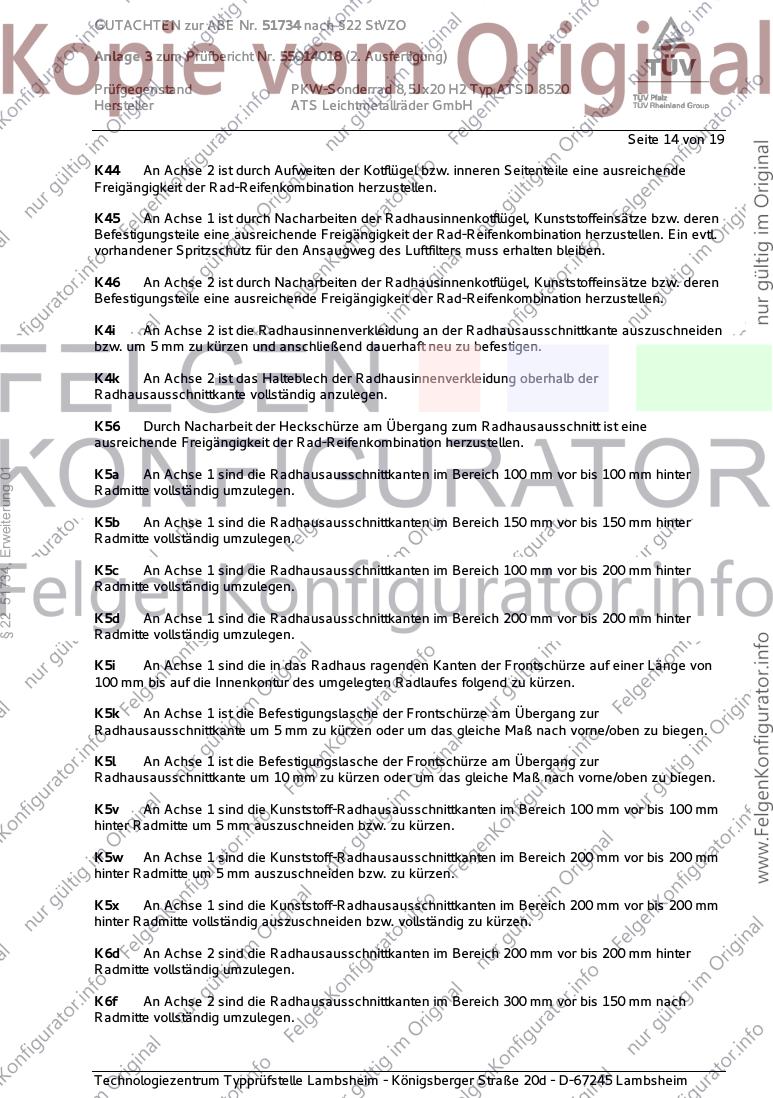

K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
§ 22 51734, Erweiterung 01
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

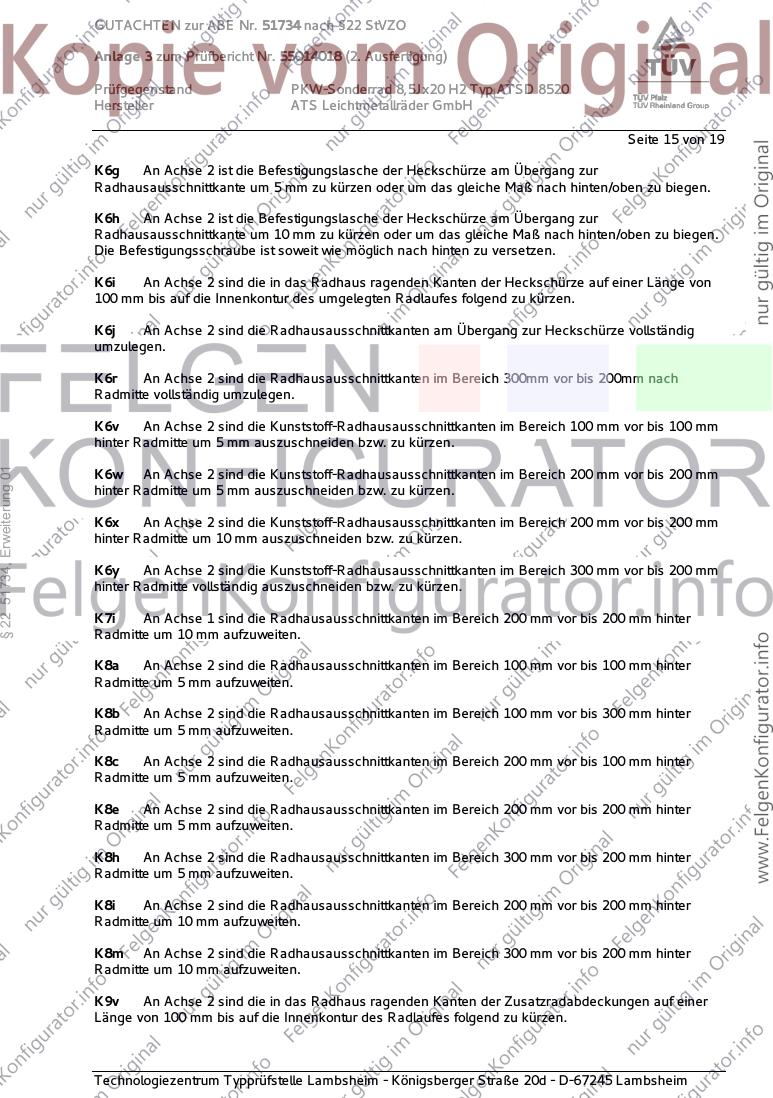

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 15 von 19
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
§ 22 51734, Erweiterung 01
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 16 von 19
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
§ 22 51734, Erweiterung 01
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

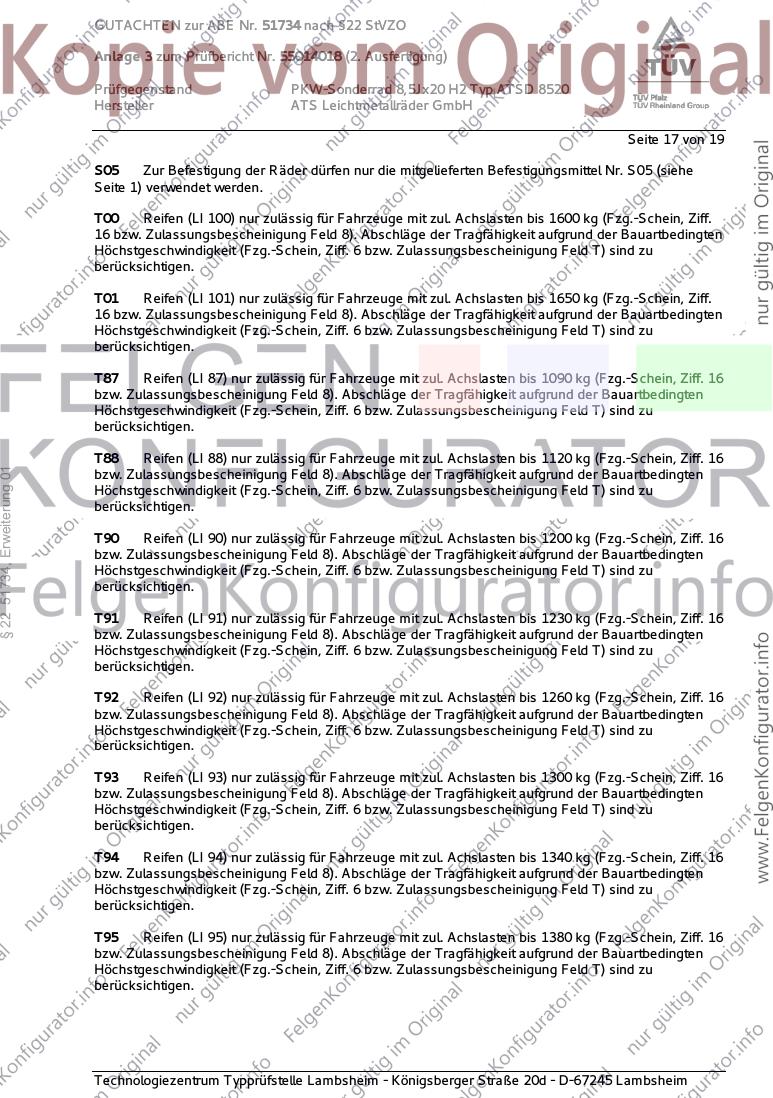

GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 17 von 19
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
§ 22 51734, Erweiterung 01
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 18 von 19
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.

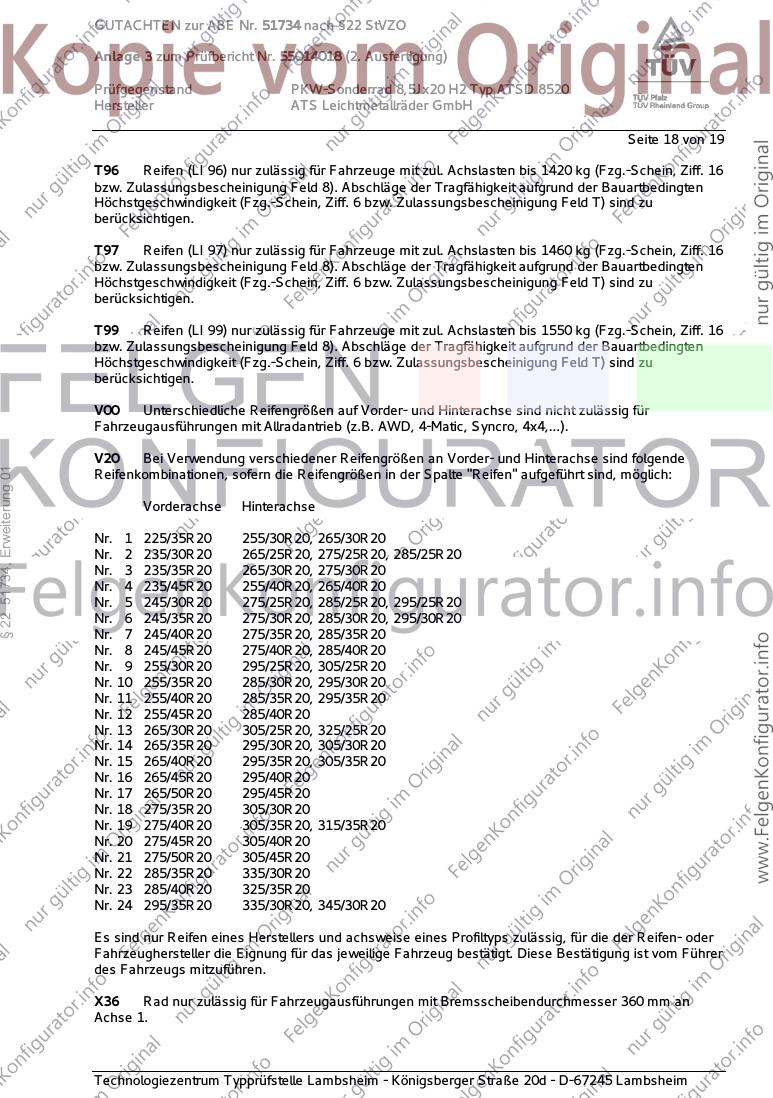

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
§ 22 51734, Erweiterung 01
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20, 285/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51734 nach §22 StVZO
Anlage 3 zum Prüfbericht Nr. 55014018 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20 H2 Typ ATSD 8520
Hersteller ATS Leichtmetallräder GmbH
Seite 19 von 19
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. März 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
§ 22 51734, Erweiterung 01
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 19 und gilt für Sonderräder ab Herstellungsdatum Dezember 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. März 2020
Blauth 00340775.DOC JR-GB
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte

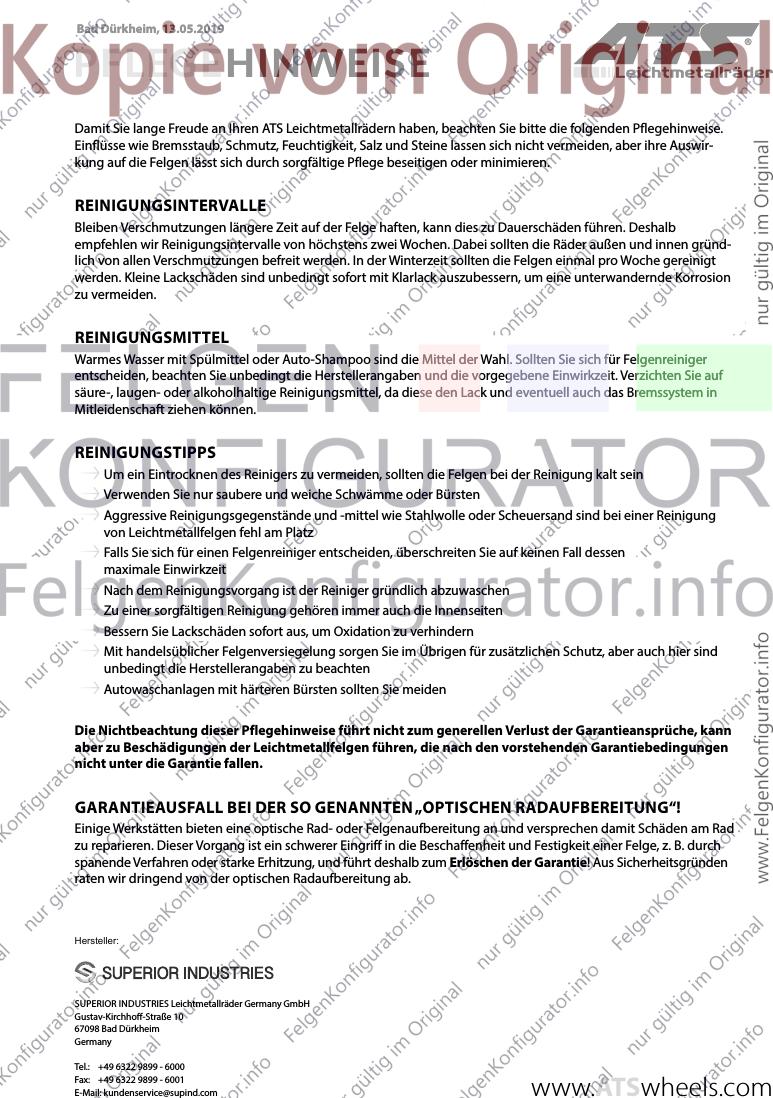

Bad Dürkheim, 13.05.2019
PFLEGEHINWEISE
Damit Sie lange Freude an Ihren ATS Leichtmetallrädern haben, beachten Sie bitte die folgenden Pflegehinweise.
Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und Steine lassen sich nicht vermeiden, aber ihre Auswir-
kung auf die Felgen lässt sich durch sorgfältige Pflege beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb
empfehlen wir Reinigungsintervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründ-
lich von allen Verschmutzungen befreit werden. In der Winterzeit sollten die Felgen einmal pro Woche gereinigt
werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszubessern, um eine unterwandernde Korrosion
zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger
entscheiden, beachten Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf
säure-, laugen- oder alkoholhaltige Reinigungsmittel, da diese den Lack und eventuell auch das Bremssystem in
Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung
von Leichtmetallfelgen fehl am Platz
Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen
maximale Einwirkzeit
Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind
unbedingt die Herstellerangaben zu beachten
Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad
zu reparieren. Dieser Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z. B. durch
spanende Verfahren oder starke Erhitzung, und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen
raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com www.ATSwheels.com

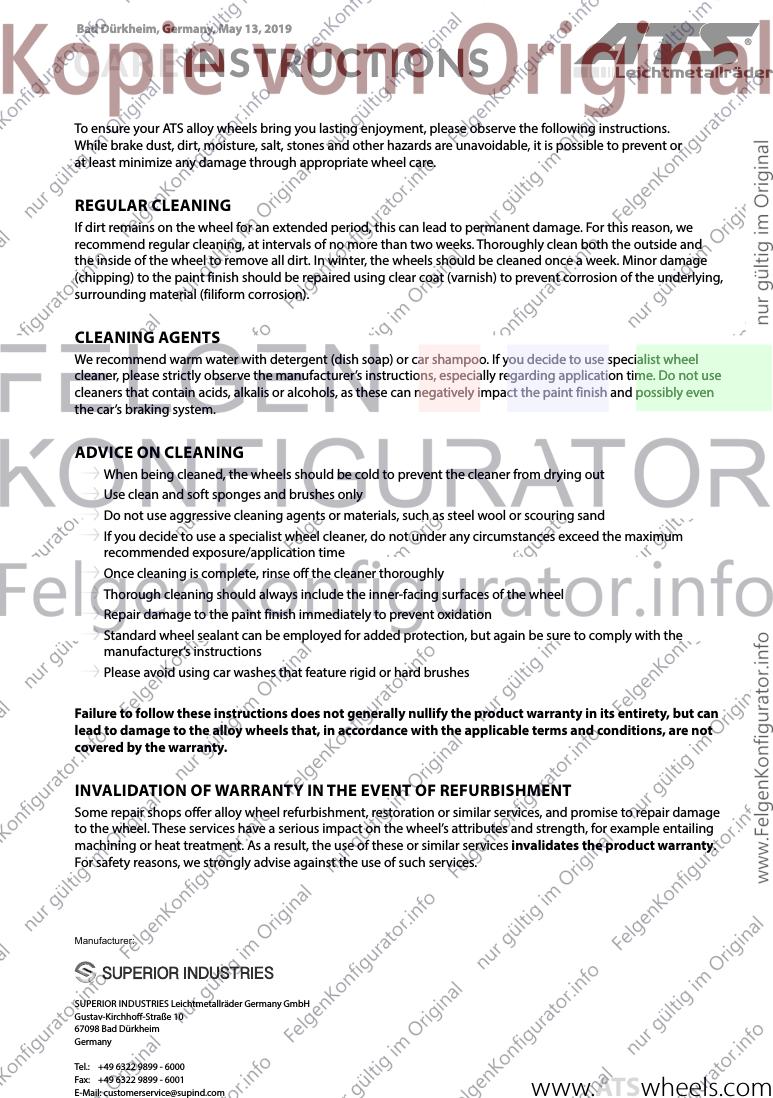

Bad Dürkheim, Germany, May 13, 2019
CAREINSTRUCTIONS
To ensure your ATS alloy wheels bring you lasting enjoyment, please observe the following instructions.
While brake dust, dirt, moisture, salt, stones and other hazards are unavoidable, it is possible to prevent or
at least minimize any damage through appropriate wheel care.
REGULAR CLEANING
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we
recommend regular cleaning, at intervals of no more than two weeks. Thoroughly clean both the outside and
the inside of the wheel to remove all dirt. In winter, the wheels should be cleaned once a week. Minor damage
(chipping) to the paint finish should be repaired using clear coat (varnish) to prevent corrosion of the underlying,
surrounding material (filiform corrosion).
CLEANING AGENTS
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel
cleaner, please strictly observe the manufacturer’s instructions, especially regarding application time. Do not use
cleaners that contain acids, alkalis or alcohols, as these can negatively impact the paint finish and possibly even
the car’s braking system.
ADVICE ON CLEANING
When being cleaned, the wheels should be cold to prevent the cleaner from drying out
Use clean and soft sponges and brushes only
Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum
recommended exposure/application time
Once cleaning is complete, rinse off the cleaner thoroughly
Thorough cleaning should always include the inner-facing surfaces of the wheel
Repair damage to the paint finish immediately to prevent oxidation
Standard wheel sealant can be employed for added protection, but again be sure to comply with the
manufacturer’s instructions
Please avoid using car washes that feature rigid or hard brushes
Failure to follow these instructions does not generally nullify the product warranty in its entirety, but can
lead to damage to the alloy wheels that, in accordance with the applicable terms and conditions, are not
covered by the warranty.
INVALIDATION OF WARRANTY IN THE EVENT OF REFURBISHMENT
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage
to the wheel. These services have a serious impact on the wheel’s attributes and strength, for example entailing
machining or heat treatment. As a result, the use of these or similar services invalidates the product warranty.
For safety reasons, we strongly advise against the use of such services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com www.ATSwheels.com
