Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 9 J x 20 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§ 22 53077
special wheels for passenger cars 9 J x 20 H2
Genehmigungsnummer: 53077 Erweiterung: --
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
mbDESIGN GmbH & Co.KG
DE-63571 Gelnhausen
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
KV4-9020
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53077 Erweiterung: --
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§ 22 53077
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
13.05.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55051819 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 53077 Erweiterung: --
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 20 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
§ 22 53077
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53077 Erweiterung: --
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 06.07.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 53077
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

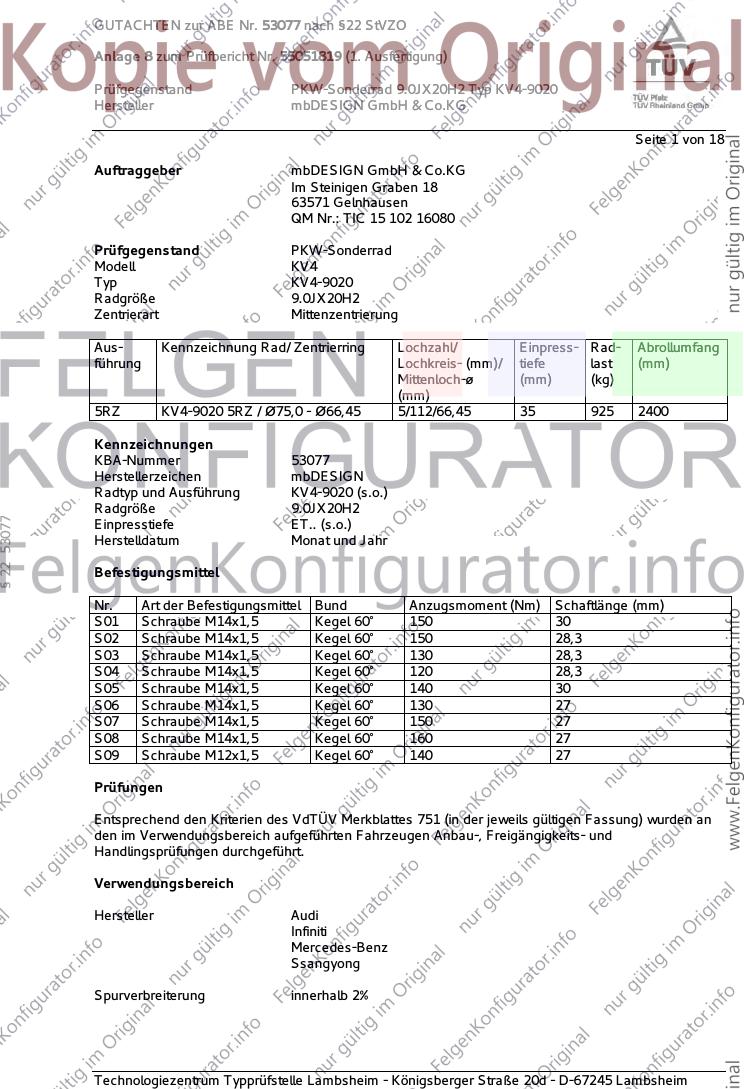

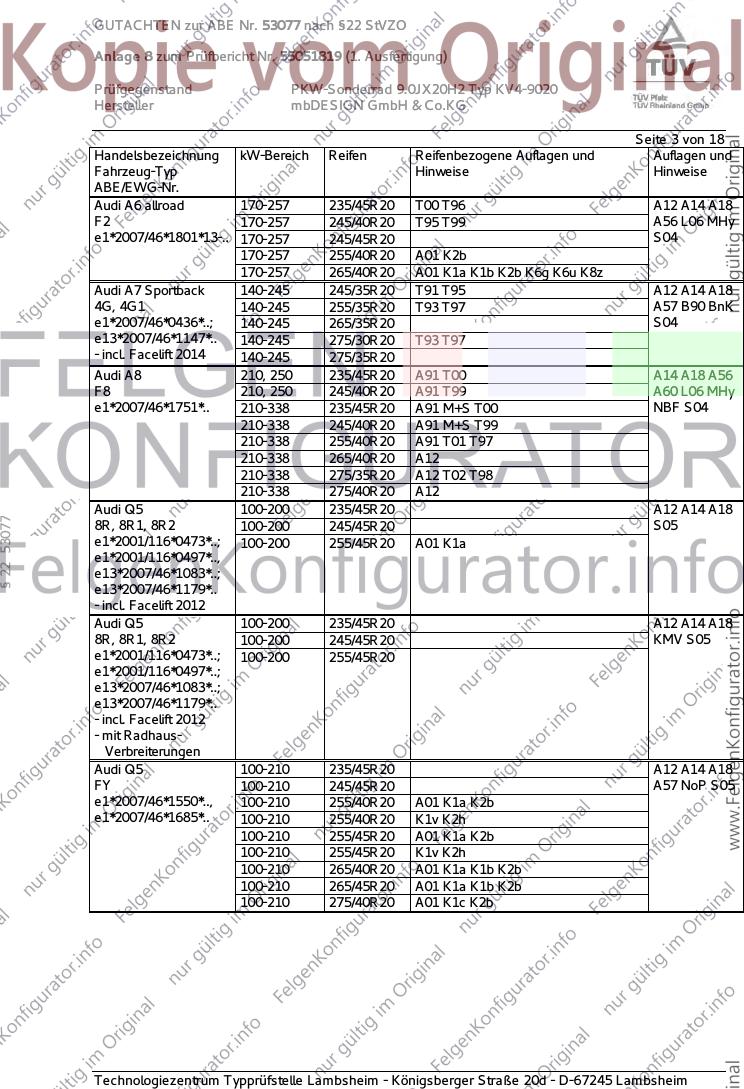

GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 1 von 18
Auftraggeber mbDESIGN GmbH & Co.KG
Im Steinigen Graben 18
63571 Gelnhausen
QM Nr.: TIC 15 102 16080
Prüfgegenstand PKW-Sonderrad
Modell KV4
Typ KV4-9020
Radgröße 9.0JX20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
5RZ KV4-9020 5RZ / Ø75,0 - Ø66,45 5/112/66,45 35 925 2400
Kennzeichnungen
KBA-Nummer 53077
Herstellerzeichen mbDESIGN
Radtyp und Ausführung KV4-9020 (s.o.)
Radgröße 9.0JX20H2
§ 22 53077
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 150 30
S02 Schraube M14x1,5 Kegel 60° 150 28,3
S03 Schraube M14x1,5 Kegel 60° 130 28,3
S04 Schraube M14x1,5 Kegel 60° 120 28,3
S05 Schraube M14x1,5 Kegel 60° 140 30
S06 Schraube M14x1,5 Kegel 60° 130 27
S07 Schraube M14x1,5 Kegel 60° 150 27
S08 Schraube M14x1,5 Kegel 60° 160 27
S09 Schraube M12x1,5 Kegel 60° 140 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%

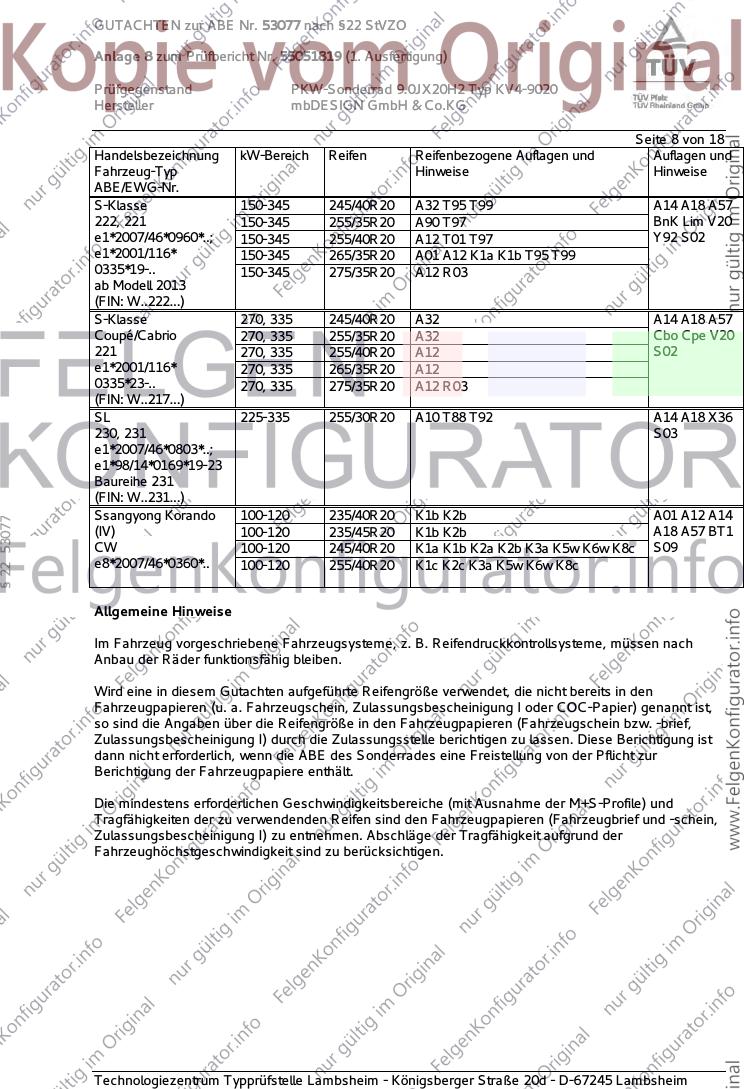

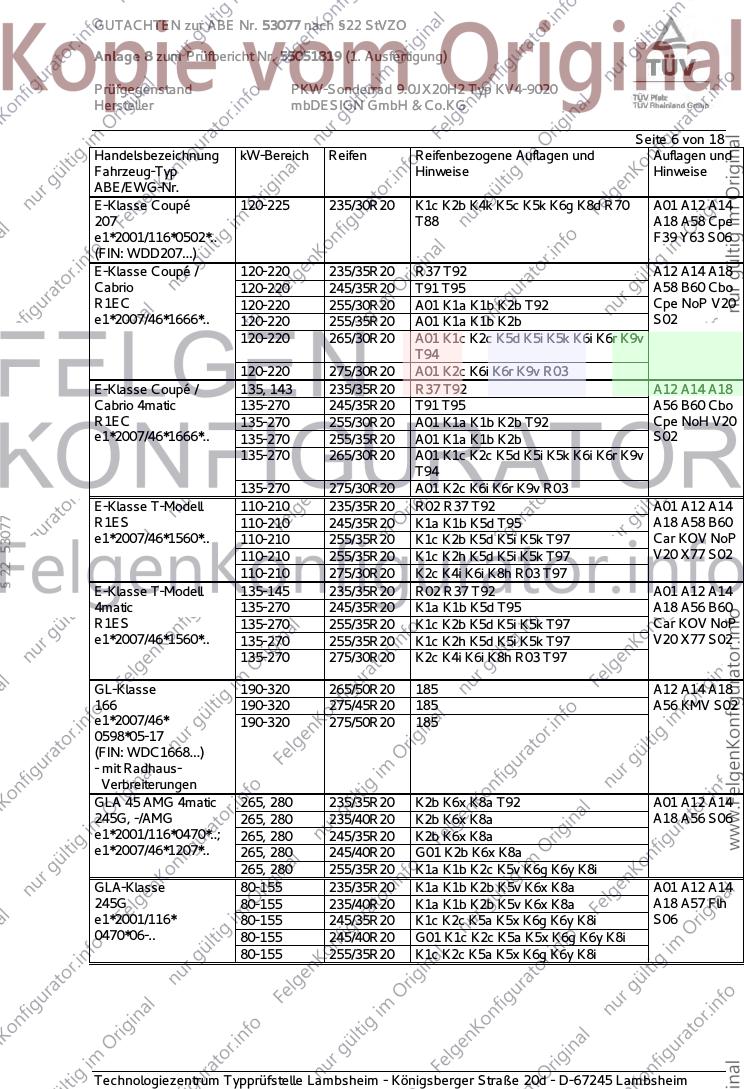

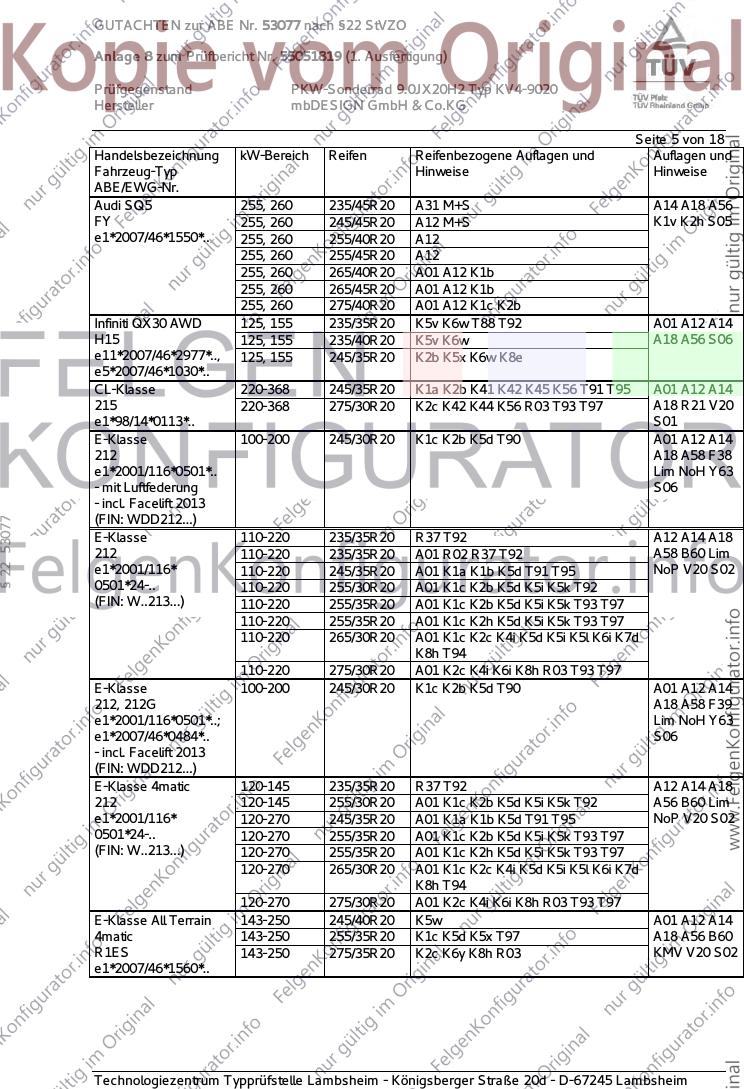

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A14 A18
B8, B81 88-200 245/30R20 A01 K1c K2b K41 K44 K45 K46 K56 A57 Car Lim
e1*2001/116* T90 S04
0430*00-41; 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. T88 T92
(FIN: WAUZZZ8K...) 88-200 265/30R20 A01 K1c K2c K41 K44 K45 K46 K56
T90 T94
Audi A4 90-210 225/35R20 T90 A12 A14 A18
B8, B81 90-210 245/30R20 A01 K1a K2b K4i K8b T90 A57 Car Lim
e1*2001/116* 90-210 255/30R20 A01 K1c K2b K4i K8b T88 T92 V00 V20 S04
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A12 A14 A18
B8, B81 100-200 255/30R20 T88 T92 A57 Cbo Cpe
e1*2001/116* 100-200 265/30R20 Flh S04
0430*00-49;
e13*2007/46*
§ 22 53077
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A12 A14 A18
B8, B81 100-210 245/30R20 T90 A57 Cbo Cpe
e1*2001/116* 100-210 255/30R20 T92 Flh V00 V20
0430*43-.., 100-210 265/30R20 S04
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A18
4G, 4G1 100-245 255/35R20 A01 K1a K2b T93 T97 A57 B90 BnK
e1*2007/46*0436*..; 100-245 265/35R20 A01 K1a K1b K2b K8b T95 Car Lim NA1
e13*2007/46*1147*.. 100-245 275/30R20 A01 K1c K2b K3a K8b T93 T97 S04
- incl. Facelift 2014 100-245 275/35R20 A01 K1c K2b K3a K8b
Audi A6 / A6 Avant 120-250 225/40R20 T94 A12 A14 A18
F2 120-250 235/40R20 T96 A57 Car KOV
e1*2007/46*1801*..; 120-250 245/40R20 A01 K2b K5c T95 T99 L06 Lim MHy
120-250 255/35R20 A01 K1a K2b K5c T93 T97 S04
120-250 255/40R20 A01 K1a K2b K5c
120-250 265/35R20 A01 K1c K2b K5d K7c K8e T95 T99
120-250 275/35R20 A01 K1c K2c K5d K7i K8m
Audi A6 allroad 140-245 235/45R20 T00 T96 A12 A14 A18
4G, 4G1 140-245 245/40R20 A01 K6w T99 A56 B92 Car
e1*2007/46*0436*..; 140-245 255/40R20 A01 K5w K6x T01 T97 KMV S04
e13*2007/46*1147*.. 140-245 265/35R20 A01 K1a K1b K2b K3a K5x K6y K8e
- incl. Facelift 2014 T99
140-245 265/40R20 A01 K1a K1b K2b K3a K5x K6y K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 allroad 170-257 235/45R20 T00 T96 A12 A14 A18
F2 170-257 245/40R20 T95 T99 A56 L06 MHy
e1*2007/46*1801*13-.. 170-257 245/45R20 S04
170-257 255/40R20 A01 K2b
170-257 265/40R20 A01 K1a K1b K2b K6g K6u K8z
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A14 A18
4G, 4G1 140-245 255/35R20 T93 T97 A57 B90 BnK
e1*2007/46*0436*..; 140-245 265/35R20 S04
e13*2007/46*1147*.. 140-245 275/30R20 T93 T97
- incl. Facelift 2014 140-245 275/35R20
Audi A8 210, 250 235/45R20 A91 T00 A14 A18 A56
F8 210, 250 245/40R20 A91 T99 A60 L06 MHy
e1*2007/46*1751*.. 210-338 235/45R20 A91 M+S T00 NBF S04
210-338 245/40R20 A91 M+S T99
210-338 255/40R20 A91 T01 T97
210-338 265/40R20 A12
210-338 275/35R20 A12 T02 T98
210-338 275/40R20 A12
Audi Q5 100-200 235/45R20 A12 A14 A18
§ 22 53077
8R, 8R1, 8R2 100-200 245/45R20 S05
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A14 A18
8R, 8R1, 8R2 100-200 245/45R20 KMV S05
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/45R20 A12 A14 A18
FY 100-210 245/45R20 A57 NoP S05
e1*2007/46*1550*.., 100-210 255/40R20 A01 K1a K2b
e1*2007/46*1685*.. 100-210 255/40R20 K1v K2h
100-210 255/45R20 A01 K1a K2b
100-210 255/45R20 K1v K2h
100-210 265/40R20 A01 K1a K1b K2b
100-210 265/45R20 A01 K1a K1b K2b
100-210 275/40R20 A01 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 TSFI e 185 235/45R20 T00 A12 A14 A18
FY 185 245/45R20 A56 S05
e1*2007/46*1550*14.. 185 255/40R20 A01 K1a K2b
- PlugIn-Hybrid 185 255/40R20 K1v K2h
185 255/45R20 A01 K1a K2b
185 255/45R20 K1v K2h
185 265/40R20 A01 K1a K1b K2b
185 265/45R20 A01 K1a K1b K2b
185 275/40R20 A01 K1c K2b
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A14
B8, B81 T90 A18 S04
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...) 245 265/30R20 Car K1c K2c K41 K44 K45 K46 K56
Lim T90 T94
Audi S4 255, 260 225/35R20 M+S T90 A12 A14 A18
B8, B81 255, 260 245/30R20 A01 K1a K2b K4i K8b T90 A56 Car Lim
e1*2001/116* 255, 260 255/30R20 A01 K1c K2b K4i K8b T92 V00 V20 S04
0430*43...,
e13*2007/46*1084*25-
§ 22 53077
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A12 A14 A18
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116* 260 245/30R20 T90 Flh S04
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 255, 260 245/30R20 T90 A12 A14 A18
B8, B81 255, 260 255/30R20 T92 A56 Cbo Cpe
e1*2001/116* 255, 260 265/30R20 Flh S04
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 257 245/40R20 K2b K5c M+S T95 T99 A01 A12 A14
F2 257 255/35R20 K1a K2b K5c T97 A18 A56 BnK
e1*2007/46*1801*.. 257 255/40R20 K1a K2b K5c Car KOV L06
257 265/35R20 K1c K2b K5d K7c K8e T95 T99 Lim MHy S04
257 275/35R20 K1c K2c K5d K7i K8m
Audi S8 420 235/45R20 A91 M+S T00 A14 A18 A56
F8 420 245/40R20 A91 M+S T99 A60 BnK L06
e1*2007/46*1751*11-.. 420 255/40R20 A91 T01 MHy NBF
420 265/40R20 A12 S04
420 275/35R20 A12
420 275/40R20 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5 255, 260 235/45R20 A31 M+S A14 A18 A56
FY 255, 260 245/45R20 A12 M+S K1v K2h S05
e1*2007/46*1550*.. 255, 260 255/40R20 A12
255, 260 255/45R20 A12
255, 260 265/40R20 A01 A12 K1b
255, 260 265/45R20 A01 A12 K1b
255, 260 275/40R20 A01 A12 K1c K2b
Infiniti QX30 AWD 125, 155 235/35R20 K5v K6w T88 T92 A01 A12 A14
H15 125, 155 235/40R20 K5v K6w A18 A56 S06
e11*2007/46*2977*.., 125, 155 245/35R20 K2b K5x K6w K8e
e5*2007/46*1030*..
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A18 R21 V20
e1*98/14*0113*.. S01
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212 A18 A58 F38
e1*2001/116*0501*.. Lim NoH Y63
- mit Luftfederung S06
- incl. Facelift 2013
(FIN: WDD212...)
§ 22 53077
E-Klasse 110-220 235/35R20 R37 T92 A12 A14 A18
212 110-220 235/35R20 A01 R02 R37 T92 A58 B60 Lim
e1*2001/116* 110-220 245/35R20 A01 K1a K1b K5d T91 T95 NoP V20 S02
0501*24-.. 110-220 255/30R20 A01 K1c K2b K5d K5i K5k T92
(FIN: W..213...) 110-220 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
110-220 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
110-220 265/30R20 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T94
110-220 275/30R20 A01 K2c K4i K6i K8h R03 T93 T97
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212, 212G A18 A58 F39
e1*2001/116*0501*..; Lim NoH Y63
e1*2007/46*0484*.. S06
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 A12 A14 A18
212 120-145 255/30R20 A01 K1c K2b K5d K5i K5k T92 A56 B60 Lim
e1*2001/116* 120-270 245/35R20 A01 K1a K1b K5d T91 T95 NoP V20 S02
0501*24-.. 120-270 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
(FIN: W..213...) 120-270 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
120-270 265/30R20 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T94
120-270 275/30R20 A01 K2c K4i K6i K8h R03 T93 T97
E-Klasse All Terrain 143-250 245/40R20 K5w A01 A12 A14
4matic 143-250 255/35R20 K1c K5d K5x T97 A18 A56 B60
R1ES 143-250 275/35R20 K2c K6y K8h R03 KMV V20 S02
e1*2007/46*1560*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5c K5k K6g K8d R70 A01 A12 A14
207 T88 A18 A58 Cpe
e1*2001/116*0502*.. F39 Y63 S06
(FIN: WDD207...)
E-Klasse Coupé / 120-220 235/35R20 R37 T92 A12 A14 A18
Cabrio 120-220 245/35R20 T91 T95 A58 B60 Cbo
R1EC 120-220 255/30R20 A01 K1a K1b K2b T92 Cpe NoP V20
e1*2007/46*1666*.. 120-220 255/35R20 A01 K1a K1b K2b S02
120-220 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-220 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse Coupé / 135, 143 235/35R20 R37 T92 A12 A14 A18
Cabrio 4matic 135-270 245/35R20 T91 T95 A56 B60 Cbo
R1EC 135-270 255/30R20 A01 K1a K1b K2b T92 Cpe NoH V20
e1*2007/46*1666*.. 135-270 255/35R20 A01 K1a K1b K2b S02
135-270 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
135-270 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse T-Modell 110-210 235/35R20 R02 R37 T92 A01 A12 A14
§ 22 53077
R1ES 110-210 245/35R20 K1a K1b K5d T95 A18 A58 B60
e1*2007/46*1560*.. 110-210 255/35R20 K1c K2b K5d K5i K5k T97 Car KOV NoP
110-210 255/35R20 K1c K2h K5d K5i K5k T97 V20 X77 S02
110-210 275/30R20 K2c K4i K6i K8h R03 T97
E-Klasse T-Modell 135-145 235/35R20 R02 R37 T92 A01 A12 A14
4matic 135-270 245/35R20 K1a K1b K5d T95 A18 A56 B60
R1ES 135-270 255/35R20 K1c K2b K5d K5i K5k T97 Car KOV NoP
e1*2007/46*1560*.. 135-270 255/35R20 K1c K2h K5d K5i K5k T97 V20 X77 S02
135-270 275/30R20 K2c K4i K6i K8h R03 T97
GL-Klasse 190-320 265/50R20 185 A12 A14 A18
166 190-320 275/45R20 185 A56 KMV S02
e1*2007/46* 190-320 275/50R20 185
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6x K8a T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R20 K2b K6x K8a A18 A56 S06
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K2b K6x K8a
265, 280 255/35R20 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 235/35R20 K1a K1b K2b K5v K6x K8a A01 A12 A14
245G 80-155 235/40R20 K1a K1b K2b K5v K6x K8a A18 A57 Flh
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S06
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-190 235/45R20 A10 A14 A18 A57
204X 100-190 245/45R20 A32 B10 Flh KMV
e1*2001/116* 100-190 255/40R20 A91 V20 S02
0480*18-.. 100-190 255/45R20 A91
(FIN: W..253...) 100-190 265/40R20 A12
100-190 265/45R20 A01 A12 K3u
100-190 275/40R20 A12 R03
GLC-Klasse 100-190 235/45R20 A12 A14 A18
204X 100-190 245/45R20 A57 B10 MHy
e1*2001/116* 100-190 255/40R20 S02
0480*16-.. 100-190 255/45R20
(FIN: W..253...) 100-190 265/40R20
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A14
204X 100-225 245/40R20 K1c K2a K2b A18 V20 S07
e1*2001/116* 100-225 255/40R20 K1c K2c K5a K6a
0480*00-16 100-225 265/40R20 K1c K2c K5a K6a
(FIN: WDC204...) 100-225 275/35R20 K2c K6a K8a R03
100-225 275/40R20 K2c K6a K8a R03
105-200 245/45R20 K1c K2a K2b
§ 22 53077
GLS-Klasse 190-335 265/50R20 185 A12 A14 A18
166 190-335 275/45R20 185 A56 B03 KMV
e1*2007/46* 190-335 275/50R20 185 X93 S02
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
M-Klasse 110-173 255/50R20 A01 G01 KMV R37 A12 A14 A18
163 110-173 255/50R20 A01 G01 K2b KOV R37 B01 S08
e1*96/79*0083*.. 110-215 275/40R20 A01 K1a K2c KOV T02
110-255 275/40R20 KMV T02
S 63/65 -/AMG 430-463 255/40R20 M+S T01 T97 A12 A14 A18
221, 221AMG 430-463 265/35R20 A01 K1a K1b M+S T95 T99 A57 Lim S02
e1*2001/116*
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 A90 M+S A14 A18 A57
Coupé/Cabrio 430-463 265/35R20 A12 M+S Cbo Cpe S02
221
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A18 A61 NBF
e1*97/27*0099*.. R21 V20 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-345 245/40R20 A32 T95 T99 A14 A18 A57
222, 221 150-345 255/35R20 A90 T97 BnK Lim V20
e1*2007/46*0960*..; 150-345 255/40R20 A12 T01 T97 Y92 S02
e1*2001/116* 150-345 265/35R20 A01 A12 K1a K1b T95 T99
0335*19-.. 150-345 275/35R20 A12 R03
ab Modell 2013
(FIN: W..222...)
S-Klasse 270, 335 245/40R20 A32 A14 A18 A57
Coupé/Cabrio 270, 335 255/35R20 A32 Cbo Cpe V20
221 270, 335 255/40R20 A12 S02
e1*2001/116* 270, 335 265/35R20 A12
0335*23-.. 270, 335 275/35R20 A12 R03
(FIN: W..217...)
SL 225-335 255/30R20 A10 T88 T92 A14 A18 X36
230, 231 S03
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
Ssangyong Korando 100-120 235/40R20 K1b K2b A01 A12 A14
§ 22 53077
(IV) 100-120 235/45R20 K1b K2b A18 A57 BT1
CW 100-120 245/40R20 K1a K1b K2a K2b K3a K5w K6w K8c S09
e8*2007/46*0360*.. 100-120 255/40R20 K1c K2c K3a K5w K6w K8c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 9 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§ 22 53077
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
185 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1850 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 10 von 18

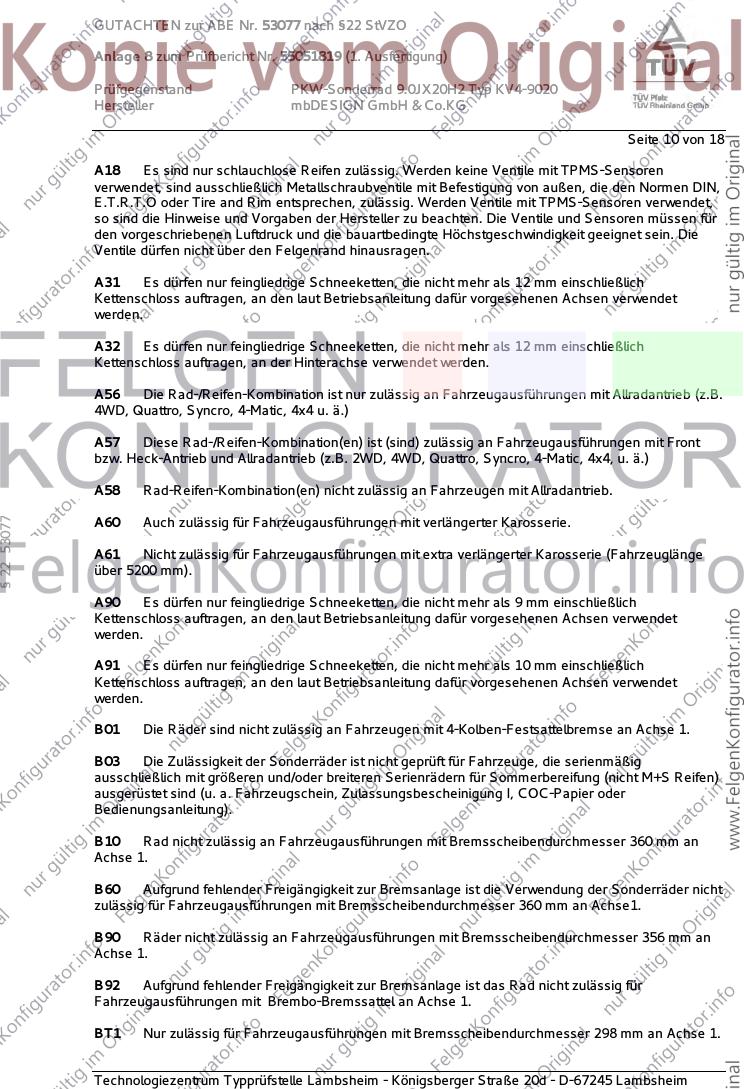

A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
§ 22 53077
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BT1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 298 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 11 von 18

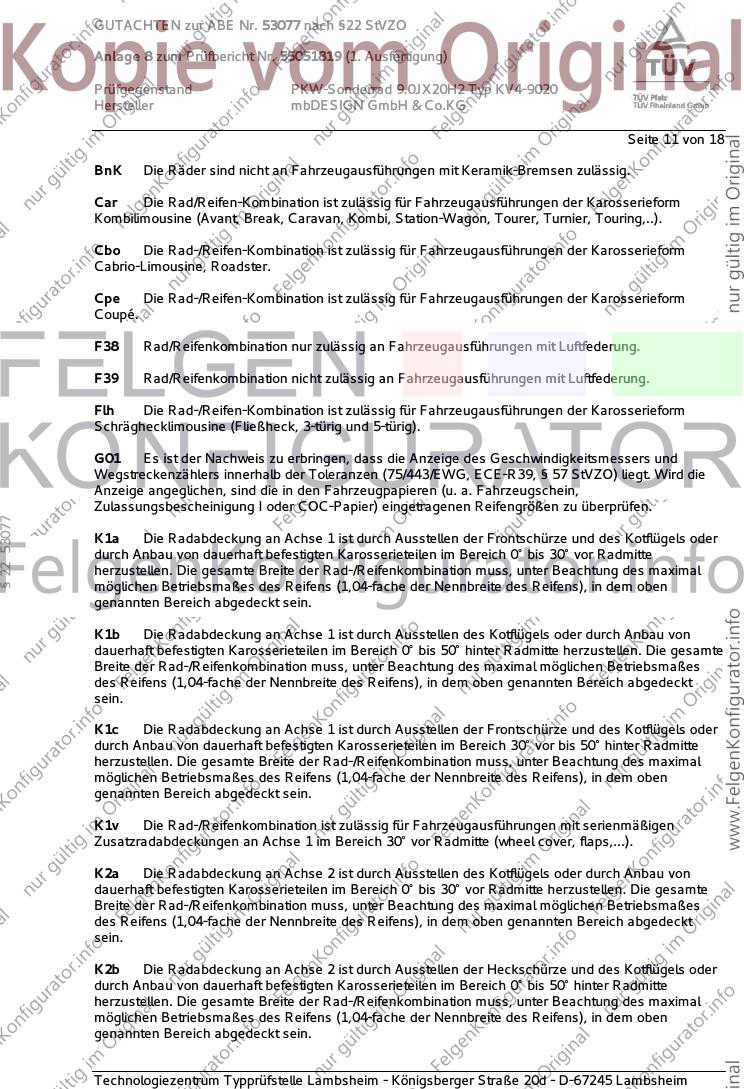

BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
§ 22 53077

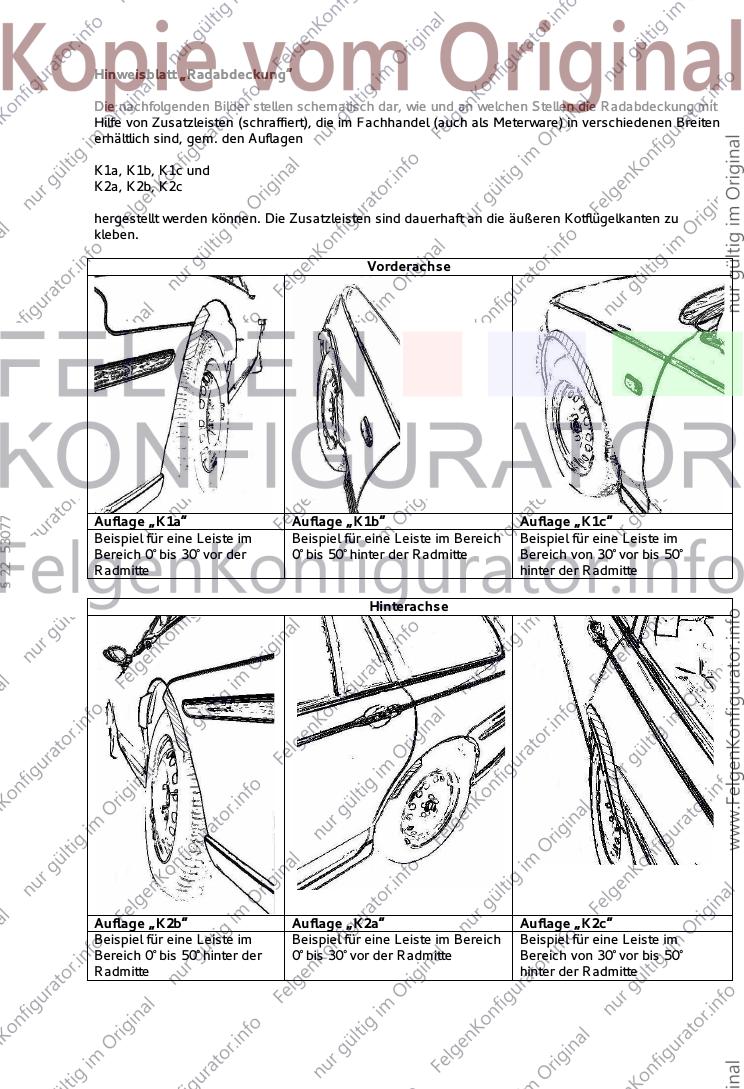

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 12 von 18
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
§ 22 53077
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

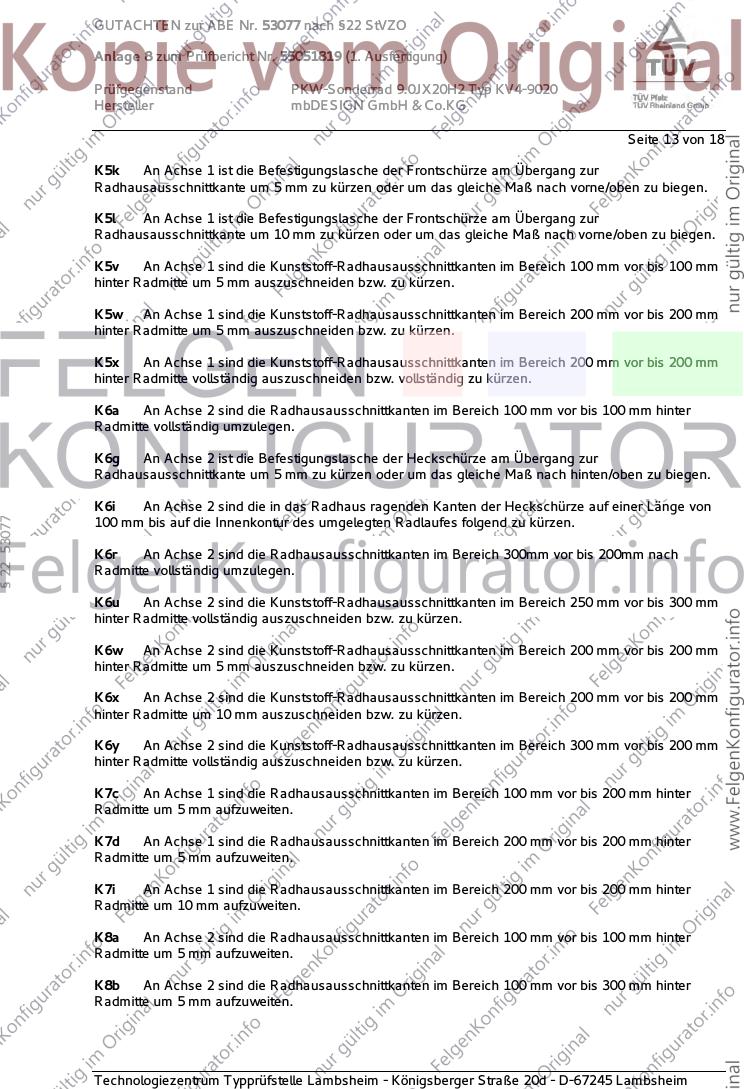

Seite 13 von 18
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
§ 22 53077
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

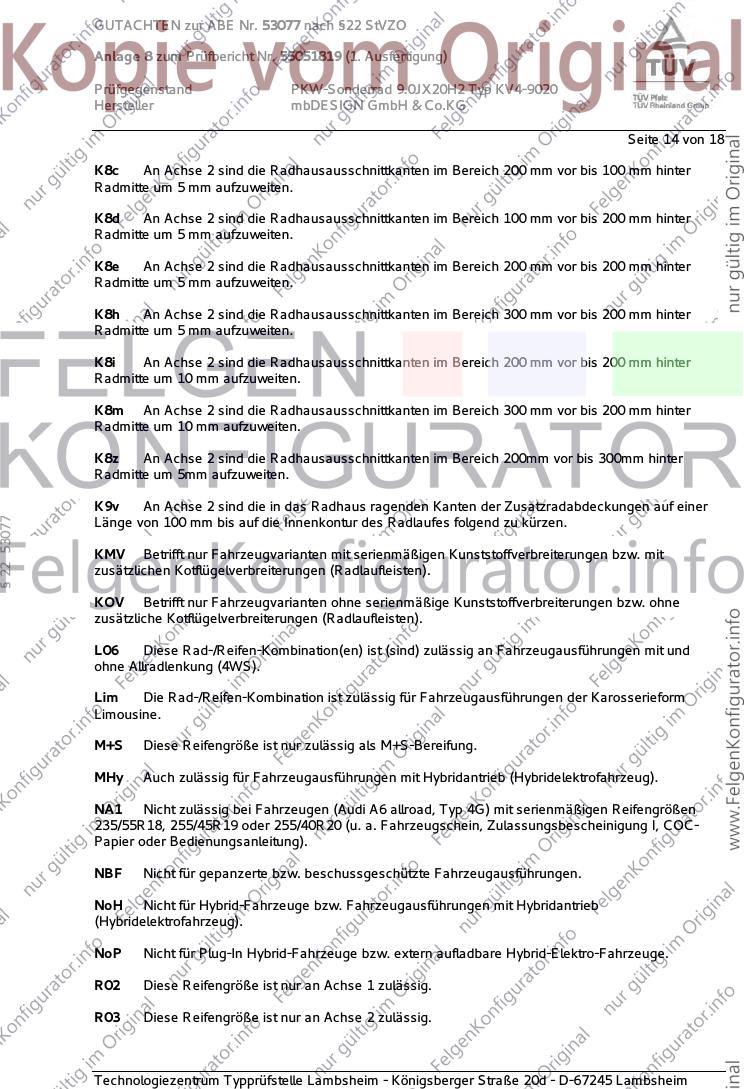

Seite 14 von 18
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
§ 22 53077
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

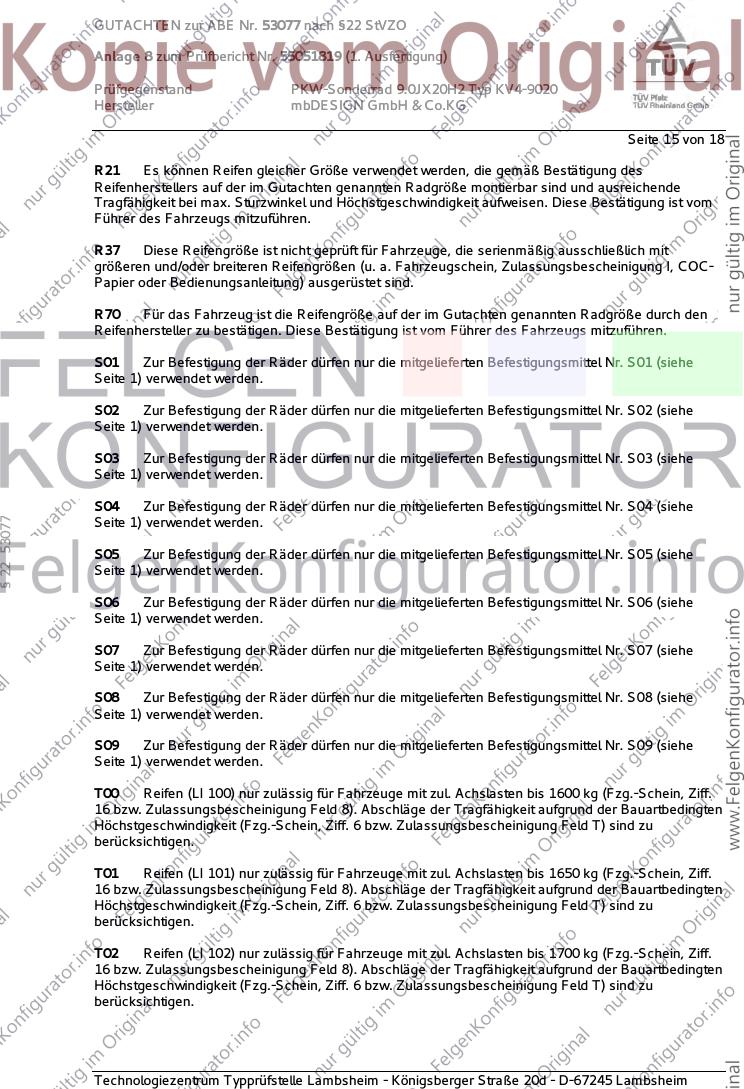

Seite 15 von 18
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
§ 22 53077
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

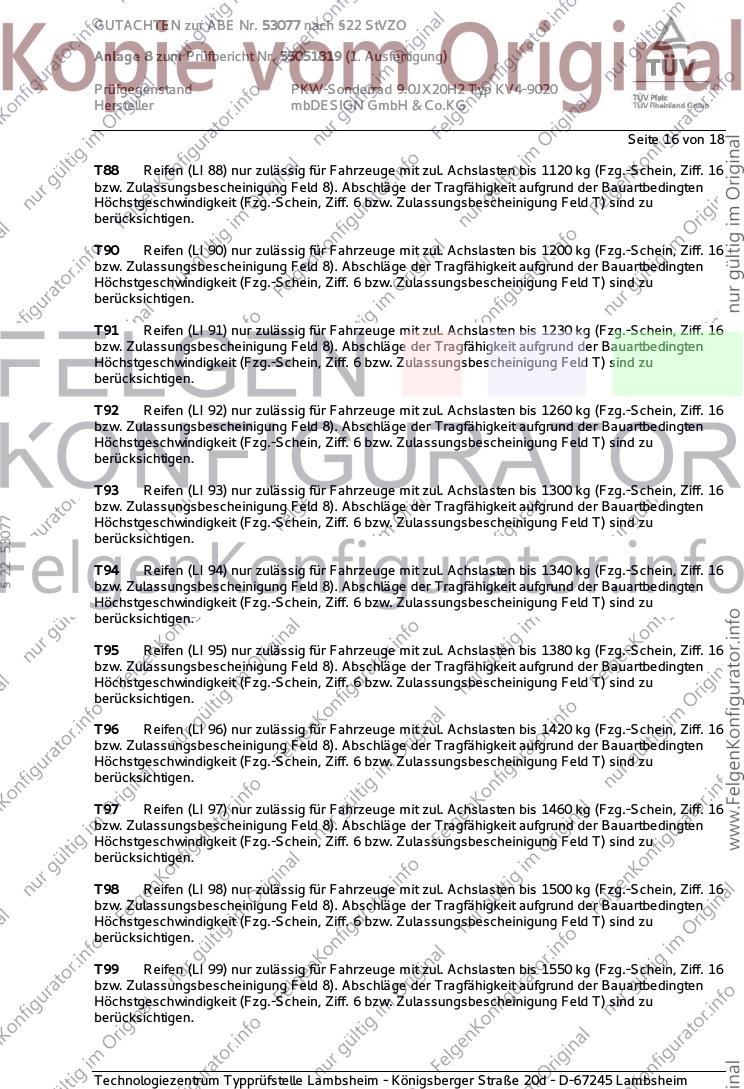

Seite 16 von 18
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§ 22 53077
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG

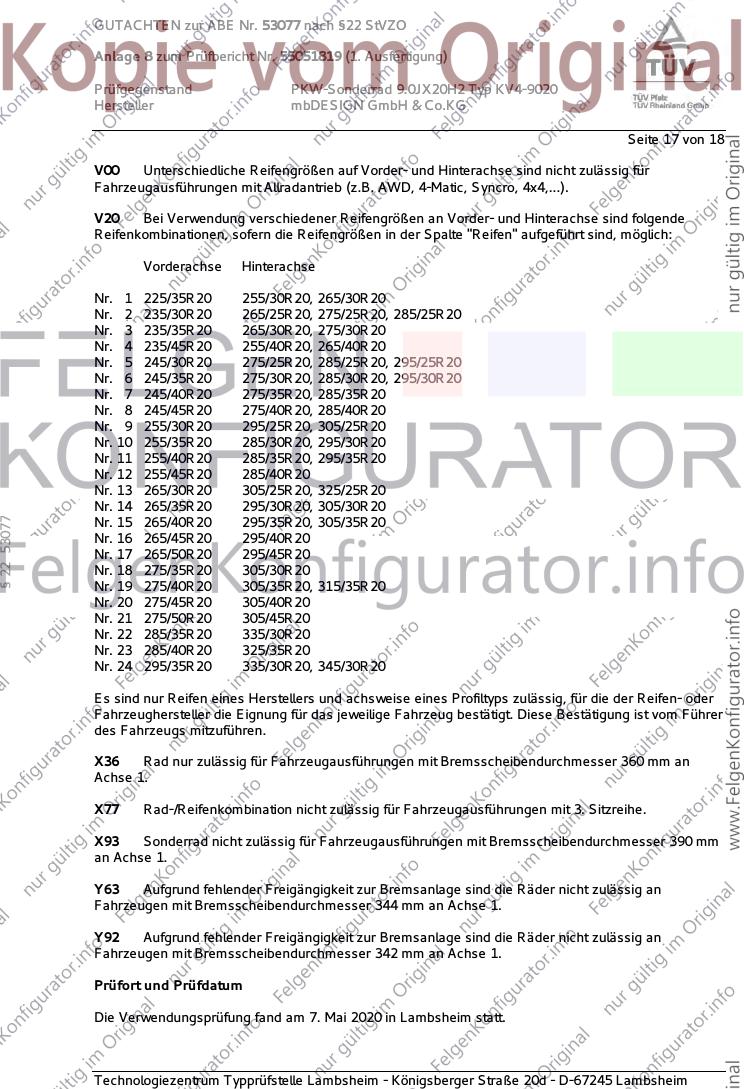

Seite 17 von 18
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20, 285/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
§ 22 53077
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 285/35R20 335/30R20
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Mai 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53077 nach §22 StVZO
Anlage 8 zum Prüfbericht Nr. 55051819 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9.0JX20H2 Typ KV4-9020
Hersteller mbDESIGN GmbH & Co.KG
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juli 2019.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Mai 2020
§ 22 53077
Schmidt 00343009.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 53077
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
