Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 18 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
§ 22 51192, Erweiterung 02
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
special wheels for passenger cars 8 J x 18 H2
Genehmigungsnummer: 51192 Erweiterung: 02
Approval number: Extension:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCT11-8018
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 51192 Erweiterung: 02
Approval number: Extension:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
§ 22 51192, Erweiterung 02
Genehmigungszeichen
Approval identification
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
an der Innen- bzw. Außenseite des Rades
on the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
02.03.2020
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55022417 (3. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 51192 Erweiterung: 02
Approval number: Extension:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
5, 7 2. Ausfertigung
1, 3, 6, 11 3. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
§ 22 51192, Erweiterung 02
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
siehe Prüfbericht
see test report
12. Die Genehmigung wird erweitert
Approval is extended
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51192 Erweiterung: 02
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.03.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51192, Erweiterung 02
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Inhaltsverzeichnis zu den Beschreibungsunterlagen
Index to the information package
Nummer der Genehmigung: 51192 Erweiterung Nr.: 02
Approval No. Extension No.:
Ausgabedatum: letztes Änderungsdatum: 17.03.2020
Date of issue: last date of amendment:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Collateral clauses and instruction on right to appeal
Prüfbericht(e) Nr.: Datum:
Test report(s) No.: Date
55022417 (1. Ausfertigung) 12.05.2017
55022417 (2. Ausfertigung) 13.07.2018
55022417 (3. Ausfertigung) 02.03.2020
§ 22 51192, Erweiterung 02
Beschreibungsbogen Nr.: Datum:
Information document No.: Date
MCT11-8018 21.04.2017
Liste der Änderungen: Datum:
List of modifications: Date
Entfällt
Not applicable
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der Genehmigung: 51192, Erweiterung 02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Jede Einrichtung, die dem genehmigten Typ entspricht, ist gemäß der angewendeten
Vorschrift zu kennzeichnen.
Das Genehmigungszeichen lautet wie folgt:
KBA 51192
Die Einzelerzeugnisse der reihenweisen Fertigung müssen mit den Genehmigungs-
unterlagen genau übereinstimmen. Änderungen an den Einzelerzeugnissen sind nur mit
ausdrücklicher Zustimmung des Kraftfahrt-Bundesamtes gestattet.
Änderungen der Firmenbezeichnung, der Anschrift und der Fertigungsstätten sowie eines bei
§ 22 51192, Erweiterung 02
der Erteilung der Genehmigung benannten Zustellungsbevollmächtigten oder
bevollmächtigten Vertreters sind dem Kraftfahrt-Bundesamt unverzüglich mitzuteilen.
Verstöße gegen diese Bestimmungen können zum Widerruf der Genehmigung führen und
können überdies strafrechtlich verfolgt werden.
Die Genehmigung erlischt, wenn sie zurückgegeben oder entzogen wird, oder der
genehmigte Typ den Rechtsvorschriften nicht mehr entspricht. Der Widerruf kann
ausgesprochen werden, wenn die für die Erteilung und den Bestand der Genehmigung
geforderten Voraussetzungen nicht mehr bestehen, wenn der Genehmigungsinhaber gegen
die mit der Genehmigung verbundenen Pflichten - auch soweit sie sich aus den zu dieser
Genehmigung zugeordneten besonderen Auflagen ergeben - verstößt oder wenn sich
herausstellt, dass der genehmigte Typ den Erfordernissen der Verkehrssicherheit oder des
Umweltschutzes nicht entspricht.
Das Kraftfahrt-Bundesamt kann jederzeit die ordnungsgemäße Ausübung der durch diese
Genehmigung verliehenen Befugnisse, insbesondere die genehmigungsgerechte Fertigung
sowie die Maßnahmen zur Übereinstimmung der Produktion, nachprüfen. Es kann zu diesem
Zweck Proben entnehmen oder entnehmen lassen. Dem Kraftfahrt-Bundesamt und/oder
seinen Beauftragten ist ungehinderter Zutritt zu Produktions- und Lagerstätten zu gewähren.
Die mit der Erteilung der Genehmigung verliehenen Befugnisse sind nicht übertragbar.
Schutzrechte Dritter werden durch diese Genehmigung nicht berührt.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Approval No.: 51192, Erweiterung 02
- Attachment -
Collateral clauses and instruction on right to appeal
Collateral clauses
All equipment which corresponds to the approved type is to be identified according to the
applied regulation.
The approval identification is as follows: - see German version -
The individual production of serial fabrication must be in exact accordance with the approval
documents. Changes in the individual production are only allowed with express consent of
the Kraftfahrt-Bundesamt.
Changes in the name of the company, the address and the manufacturing plant as well as
one of the parties given the authority to delivery or authorised representative named when
the approval was granted is to be immediately disclosed to the Kraftfahrt-Bundesamt.
Breach of this regulation can lead to recall of the approval and moreover can be legally
§ 22 51192, Erweiterung 02
prosecuted.
The approval expires if it is returned or withdrawn or if the type approved no longer complies
with the legal requirements. The revocation can be made if the demanded requirements for
issuance and the continuance of the approval no longer exist, if the holder of the approval
violates the duties involved in the approval, also to the extent that they result from the
assigned conditions to this approval, or if it is determined that the approved type does not
comply with the requirements of traffic safety or environmental protection.
The Kraftfahrt-Bundesamt may check the proper exercise of the conferred authority taken
from this approval at any time. In particular this means the compliant production as well as
the measures for conformity of production. For this purpose samples can be taken or have
taken. The employees or the representatives of the Kraftfahrt-Bundesamt may get
unhindered access to the production and storage facilities.
The conferred authority contained with issuance of this approval is not transferable. Trade
mark rights of third parties are not affected with this approval.
Instruction on right to appeal
This approval can be appealed within one month after notification. The appeal is to be filed in
writing or as a transcript at the Kraftfahrt-Bundesamt, Fördestraße 16,
DE-24944 Flensburg.
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Prüfbericht Nr. 55022417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT11
Typ MCT11-8018
Radgröße 8 J x 18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C MCT11-8018 5C / Ø72,6 - Ø63,4 5/108/63,4 47 690 2300 1/2017
5C MCT11-8018 5C / Ø72,6 - Ø65,1 5/108/65,1 47 690 2300 1/2017
§ 22 51192, Erweiterung 02
MB MCT11-8018 MB / Ø66,5 - Ø57,1 5/112/57,1 35 690 2300 1/2017
MB MCT11-8018 MB / Ø66,5 - Ø57,1 5/112/57,1 47 690 2300 1/2017
MB MCT11-8018 MB / ohne Ring 5/112/66,6 35 690 2300 1/2017
MB MCT11-8018 MB / ohne Ring 5/112/66,6 47 690 2300 1/2017
MB MCT11-8018 MB / ohne Ring 5/112/66,7 47 690 2300 1/2017
5F MCT11-8018 5F / Ø72,6 - Ø60,1 5/114,3/60,1 40 690 2300 1/2017
5F MCT11-8018 5F / Ø72,6 - Ø64,1 5/114,3/64,1 40 690 2300 1/2017
5F MCT11-8018 5F / Ø72,6 - Ø66,1 5/114,3/66,1 40 690 2300 1/2017
5F MCT11-8018 5F / Ø72,6 - Ø67,1 5/114,3/67,1 40 690 2300 1/2017
5G MCT11-8018 5G / Ø72,6 - Ø67,1 5/120/67,1 30 690 2300 1/2017
5G MCT11-8018 5G / Ø72,6 - Ø67,1 5/120/67,1 45 690 2300 1/2017
5G MCT11-8018 5G / ohne Ring 5/120/72,6 30 690 2300 1/2017
5G MCT11-8018 5G / ohne Ring 5/120/72,6 45 690 2300 1/2017
Kennzeichnung
KBA-Nummer 51192
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT11-8018 (s.o.)
Radgröße 8JX18 H2
Einpreßtiefe ET...(s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 51192 Erweiterung: 02
Approval number: Extension:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Erweiterung des Verwendungsbereiches
Extension of application range
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 17.03.2020
Date:
16. Unterschrift: Im Auftrag
Signature:
§ 22 51192, Erweiterung 02
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Prüfbericht Nr. 55022417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in durch den TUV Rheinland Malaysia in Shah Alam
im März 2017 durchgeführt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung 21.04.2017
Radzeichnung MCT11-8018 10.11.2016
mit Änderung vom 16.01.2017
Verwendungen Anlagen 1-15
§ 22 51192, Erweiterung 02
Der Prüfbericht umfasst Blatt 1 bis 3.
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. März 2020
Tufan 00338712.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage „Liste der Änderungen“ zu Prüfbericht Nr. 55022417 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 1
Liste der Änderungen
Es wird geändert: Aktualisierung Verwendungsbereich
Es wird berichtigt:
Es wird hinzugefügt:
Es entfällt:
§ 22 51192, Erweiterung 02
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 20
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT11
Typ MCT11-8018
Radgröße 8JX18 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT11-8018 MB / ohne Ring 5/112/66,6 35 690 2300
Kennzeichnungen
KBA-Nummer 51192
§ 22 51192, Erweiterung 02
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT11-8018 (s.o.)
Radgröße 8JX18 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M12x1,5 Kegel 60° 130 24
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M12x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28,3
S07 Schraube M14x1,5 Kegel 60° 150 33
S08 Schraube M14x1,5 Kegel 60° 150 30
S09 Schraube M12x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A16 A19
B8, B81 88-140 215/45R18 M+S T89 T93 A57 Car Lim
e1*2001/116* 88-195 225/45R18 R37 T91 T95 V18 S01
0430*00-41; 88-195 235/40R18 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A4 90-140 215/45R18 A11 R37 T89 T93 A16 A19 A57
B8, B81 90-210 225/45R18 A31 Car Lim V00
e1*2001/116* 90-210 235/40R18 A12 V18 S01
0430*35-..; 90-210 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A16 A19
B8, B81 100-195 235/40R18 R37 T91 T95 A57 Cbo Cpe
§ 22 51192, Erweiterung 02
e1*2001/116* 100-195 245/40R18 Flh S01
0430*00-49; 100-200 245/40R18 M+S
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-200 225/50R18 A39 T95 T99 138 A16 A19 A57
4G, 4G1 100-200 235/50R18 A12 138 B90 Car Lim
e1*2007/46*0436*..; 100-200 245/45R18 A12 T00 T96 138 NA1 S01
e13*2007/46*1147*.. 100-200 255/45R18 A12 138
- incl. Facelift 2014
Audi A6 / A6 Avant 120-210 225/55R18 A91 138 A16 A19 A57
F2 120-210 235/50R18 A01 A12 K2b 138 B66 Car KOV
e1*2007/46*1801*..; 120-210 235/55R18 A01 A12 K2b 138 L06 Lim MHy
120-210 245/50R18 A01 A12 K1a K2b 138 S01
120-210 255/45R18 A01 A12 K2b 138
120-210 255/50R18 A01 A12 K1c K2b K5c K8e 138
Audi A6 allroad 140-245 235/50R18 K6w T01 T97 138 A01 A12 A16
4G, 4G1 140-245 235/55R18 K6w 138 A19 A56 B92
e1*2007/46*0436*..; 140-245 245/50R18 K5w K6x 138 Car KMV S01
e13*2007/46*1147*.. 140-245 255/50R18 K1a K1b K2b K3a K5x K6y K8e 138
- incl. Facelift 2014
Audi A6 allroad 170-210 235/55R18 A90 138 A16 A19 A56
F2 170-210 245/50R18 A01 A12 K2b 138 B66 L06 MHy
e1*2007/46*1801*13-.. 170-210 255/50R18 A01 A12 K1a K1b K2b K6g K6u K8z S01
138
Audi A7 Sportback 140-200 235/50R18 A12 138 A16 A19 A57
4G, 4G1 140-200 245/45R18 A33 138 B90 S01
e1*2007/46*0436*..; 140-200 255/45R18 A12 138
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/60R18 138 A12 A16 A19
8R, 8R1, 8R2 100-200 255/55R18 A01 K1a 138 S02
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/60R18 138 A12 A16 A19
8R, 8R1, 8R2 100-200 255/55R18 138 KMV S02
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/60R18 A91 138 A16 A19 A57
§ 22 51192, Erweiterung 02
FY 100-210 255/50R18 A01 A12 K1a K1b K2b 138 NoP S02
e1*2007/46*1550*.., 100-210 255/55R18 A01 A12 K1a K1b K2b 138
e1*2007/46*1685*..
Audi S4 245 225/45R18 M+S T91 T95 A12 A16 A19
B8, B81 245 235/40R18 M+S T91 T93 Car Lim S01
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K56
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/45R18 A31 M+S A16 A19 A56
B8, B81 255, 260 235/40R18 A12 M+S B66 Car Lim
e1*2001/116* 255, 260 245/40R18 A12 V00 V18 S01
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 245/40R18 A13 M+S T93 T97 A16 A19 A56
B8, B81 260 225/45R18 A13 M+S R37 Cbo Cpe Flh
e1*2001/116* 260 235/40R18 A13 M+S R37 S01
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Infiniti QX30 AWD 125, 155 225/50R18 K5v K6w A01 A12 A16
H15 125, 155 235/50R18 K2b K5x K6w K8e A19 A56 S04
e11*2007/46*2977*.., 125, 155 245/45R18 K5v K6w
e5*2007/46*1030*.. 125, 155 245/50R18 G01 K1b K2b K5x K6w K8m
125, 155 255/45R18 K2b K5x K6w K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A16
176, 245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A19 A56 Flh
e1*2007/46*0928*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S04
e1*2007/46*1163*.. 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 66-135 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
176, 245G 66-160 225/40R18 K1c K2c K4i K5d K6g K8h A19 A57 Flh
e1*2007/46*0928*..; 66-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 66-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 66-160 245/35R18 K2c K4i K6h K8m R03
A-Klasse 110-165 215/45R18 K1a K1b K2b K5d K7a R37 A01 A12 A16
F2A 110-165 225/40R18 K1c K2b K5d K6d K7a A19 A57 F24
e1*2007/46*1829*.. 110-165 225/45R18 K1c K2b K5d K6d K7i Lim NoP V00
110-165 235/40R18 K2c K6d K6i K8h R03 V18 Y85 S04
§ 22 51192, Erweiterung 02
110-165 245/40R18 K2c K6d K6i K8h R03
A-Klasse 70-140 215/45R18 K1a K1b K2b K5d K6f K7a R37 A01 A12 A16
F2A 70-140 225/40R18 K1c K2b K5d K6f K8h A19 A58 F23
e1*2007/46*1829*.. 70-140 225/45R18 K1c K2b K5d K6f K7i K8h Lim NoP V18
70-140 235/40R18 K2c K6f K8m R03 Y85 S04
70-140 245/40R18 K2c K6f K8m R03
B-Klasse 70-142 205/40R18 K1a K1b K2b K41 T82 T86 A01 A12 A16
245 70-142 215/40R18 K1a K1b K2b K41 K44 K56 A19 K42 S04
e1*2001/116*0314*.. 70-142 225/35R18 K1c K2b K41 K43 K44 K56 T87
70-142 225/40R18 K1c K2b K41 K43 K44 K45 K56
B-Klasse 66-135 215/40R18 K1a K1b K2b T85 T89 A01 A12 A16
246, 245G 66-155 225/40R18 K1c K2c K4i K5c K8h A19 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1c K2c K4i K5c K8h T86 T90 V00 V18 S04
e1*2001/116* 66-155 245/35R18 K1c K2c K4i K5c K6k K7d K8m
0470*04-..
- incl. Facelift 2014
B-Klasse 70-165 215/45R18 K1c K2b K4i K5d K6f K7a R37 A01 A12 A16
F2B 70-165 225/40R18 K1c K2c K4i K5d K6f K6i K7a K8h T88 A19 A57 F24
e1*2007/46*1909*.. T92 NoP V18 S04
70-165 225/45R18 K1c K2c K4i K5d K6f K6i K7i K8h
70-165 235/40R18 K2c K4i K6f K6i K8h R03
70-165 245/40R18 K2c K4i K6f K6i K8m R03
B-Klasse electric drive 65 (132) 215/45R18 A12 A16 A19
245G 65 (132) 225/40R18 A01 K5w K6w T92 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 A01 K5w K6w S04
(28kWh-Batterie) 65 (132) 235/40R18 A01 K2b K3i K5w K6g K6x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 225/40R18 K42 K56 M+S T88 T92 A01 A12 A16
204, 204K, -/AMG 336-373 235/40R18 K1a K1b K2c K41 K42 K56 M+S A19 Car Cpe
e1*2001/116* Lim S04
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 88-215 215/40R18 K1a K1b K2b K41 K42 K56 R37 A01 A12 A16
204 88-225 225/40R18 K1c K2b K41 K42 K56 T88 T89 A19 Cpe Lim
e1*2001/116*0431*.. 88-225 235/35R18 K1c K2b K41 K42 K56 T90 V18 S04
- Limousine/Coupe 88-225 235/40R18 G01 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 245/35R18 K2c K42 K44 K56 R03 T88 T89
(FIN: WDD204...)
§ 22 51192, Erweiterung 02
C-Klasse 85-155 215/45R18 R37 T89 T93 138 A12 A16 A19
204 85-190 225/45R18 A01 K1a K1b K2b T91 T95 138 A58 Lim MHy
e1*2001/116* 85-190 235/40R18 A01 K1c K2b T91 T95 138 V18 S04
0431*29-.. 85-190 245/40R18 A01 K1c K2b K4i K5d K6g K6j 138
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 125-245 225/45R18 K1a K1b K2b A01 A12 A16
204 125-245 235/40R18 K1c K2b A19 A56 Lim
e1*2001/116* 125-245 245/40R18 K1c K2b K4i K5d K6g K6j V18 S04
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/45R18 K1a K1b K2b A01 A12 A16
Cabrio 110-190 235/40R18 K1c K2b A19 A58 Cbo
204 110-190 245/40R18 K1c K2b K4i K5d K6g K6j Cpe V18 S04
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/45R18 K1a K1b K2b A01 A12 A16
Cabrio 4matic 125-245 235/40R18 K1c K2b A19 A56 Cbo
204 125-245 245/40R18 K1c K2b K4i K5d K6g K6j Cpe V18 S04
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 115,135 215/40R18 K2b K42 K56 R03 R37 T89 A01 A12 A16
204K 88-170 215/40R18 K1a K1b K41 R02 R37 T85 T89 A19 Car V18
e1*2001/116*0457*.. 88-200 235/35R18 K1c K2b K41 K42 K56 T90 S04
- incl. Facelift 2011 88-225 225/40R18 K1c K2b K41 K42 K56 T89 T91
(FIN: WDD204...) 88-225 235/40R18 G01 K1c K2b K41 K42 K56 T91
88-225 245/35R18 K2c K42 K44 K56 R03 T89 T92
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 85-155 215/45R18 R37 T89 T93 138 A12 A16 A19
204K 85-190 225/45R18 A01 K1a K1b K2b T91 T95 138 A58 Car MHy
e1*2001/116* 85-190 235/40R18 A01 K1c K2b T91 T95 138 V18 S04
0457*25-.. 85-190 245/40R18 A01 K1c K2b K4i K5d K6g K6j T93
- incl. Facelift 2018 T97 138
(FIN: W..205...)
C-Klasse T-Modell 125-245 225/45R18 K1a K1b K2b T91 T95 A01 A12 A16
4matic 125-245 235/40R18 K1c K2b T91 T95 A19 A56 Car
204K 125-245 245/40R18 K1c K2b K4i K5d K6g K6j V18 S04
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CL-Klasse 220-368 245/45R18 K2b K41 K45 R35 R37 A01 A12 A16
215 A19 B03 S07
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A16
§ 22 51192, Erweiterung 02
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A19 A56 Lim
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S04
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*04-..
CLA 45 AMG 4matic 265, 280 215/45R18 K1a K1b K4i K5d K6g K8h M+S A01 A12 A16
245G, -/AMG 265, 280 225/40R18 K1a K1b K4i K6g K8h M+S T92 A19 A56 Car
e1*2007/46*1207*..; 265, 280 235/40R18 K1c K2c K4i K5d K6g K8h S04
e1*2001/116* 265, 280 245/35R18 K1c K2c K4i K5d K6h K8m T92
0470*12-..
- Shooting Brake
CLA-Klasse 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
117, 245G 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A19 A57 Lim
e1*2007/46*1007*..; 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*04-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLA-Klasse 85-165 215/45R18 K1a K1b K2b K4i K5d K6f K7a R37 A01 A12 A16
F2CLA 85-165 225/45R18 K1c K2c K4i K5d K6f K7i A19 A57 Lim
e1*2007/46*1912*.. 85-165 235/40R18 K1c K2c K4i K5d K6f K6i K7a K8h NoP V00 V18
85-165 245/40R18 K2c K4i K6f K6i K8h R03 S04
CLA-Klasse Shooting 80-130 215/40R18 K1c K2b K5d T85 T89 A01 A12 A16
Brake 80-160 225/40R18 K1c K2c K4i K5d K6g K8h A19 A57 Car
245G 80-160 235/35R18 K1c K2c K4i K5d K6g K8h T86 T90 V00 V18 S04
e1*2001/116* 80-160 235/40R18 K1c K2c K4i K5d K5k K6g K7d K8h
0470*12-.. 80-160 245/35R18 K2c K4i K6h K8m R03
CLA-Klasse Shooting 85-165 215/45R18 K1a K1b K2b K4i K5d K6f K7a R37 A01 A12 A16
Brake 85-165 225/45R18 K1c K2c K4i K5d K6f K7i A19 A57 Car
F2CLA 85-165 235/40R18 K1c K2c K4i K5d K6f K6i K7a K8h NoP V00 V18
e1*2007/46*1912*.. 85-165 245/40R18 K2c K4i K6f K6i K8h R03 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 215/45R18 A32 R37 T93 138 A12 A16 A19
212 100-225 225/40R18 R37 T91 T92 138 A57 B03 F38
e1*2001/116*0501*.. 100-225 235/40R18 A01 K1a K1b R37 T91 T93 138 Lim NoH V01
- mit Luftfederung 100-285 245/40R18 A01 K1c K2b K5d T93 T97 138 V18 S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/45R18 A10 R37 T91 T95 138 A16 A19 A58
212 110-220 225/50R18 A90 R37 138 B60 Lim NoP
e1*2001/116* 110-220 235/45R18 A32 R37 T94 T98 138 V18 S06
0501*24-.. 110-220 245/40R18 A90 T93 T97 138
(FIN: W..213...) 110-220 245/45R18 A90 138
110-220 255/45R18 A01 A12 K1a K1b K5d R02 138
110-220 255/45R18 A12 R03 138
E-Klasse 100-150 215/45R18 A32 R37 T93 138 A16 A19 A57
212, 212G 100-225 225/40R18 A12 R37 T91 T92 138 B03 F39 Lim
e1*2001/116*0501*..; 100-225 235/40R18 A01 A12 K1a K1b R37 T91 T93 138 NoH V01 V18
e1*2007/46*0484*.. S04
§ 22 51192, Erweiterung 02
100-245 245/40R18 A01 A12 K1c K2b K5d 138
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/45R18 A10 R37 T91 T95 138 A16 A19 A56
212 120-145 225/50R18 A90 R37 138 B60 Lim NoP
e1*2001/116* 120-145 235/45R18 A32 R37 T94 T98 138 V18 S06
0501*24-.. 120-145 245/40R18 A90 T93 T97 138
(FIN: W..213...) 120-145 245/45R18 A90 138
120-145 255/45R18 A01 A12 K1a K1b K5d R02 138
120-145 255/45R18 A12 R03 138
E-Klasse Cabrio 120-245 235/40R18 K1c K2b A01 A12 A16
207 120-245 245/35R18 K1c K2b K4k K5a T89 T92 A19 A58 Cbo
e1*2001/116*0502*.. 285 235/40R18 K1c K2b M+S F39 S04
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 R37 T89 A12 A16 A19
207 120-225 225/40R18 R37 T88 T89 A58 Cpe F39
e1*2001/116*0502*.. 120-225 235/35R18 A01 K1c K2b R37 T90 V18 S04
(FIN: WDD207...) 120-285 235/40R18 A01 K1c K2b
120-285 245/35R18 A01 K1c K2b K4k K5a T88 T89
E-Klasse Coupé / 120-220 225/45R18 A10 R37 T91 T95 A16 A19 A58
Cabrio 120-220 225/50R18 A90 R37 B60 Cbo Cpe
R1EC 120-220 235/45R18 A32 R37 NoP V18 S06
e1*2007/46*1666*.. 120-220 245/40R18 A90
120-220 245/45R18 A90
120-220 255/45R18 A12
E-Klasse Coupé / 135, 143 225/45R18 A10 R37 T91 T95 A16 A19 A56
Cabrio 4matic 135, 143 225/50R18 A90 R37 B60 Cbo Cpe
R1EC 135, 143 235/45R18 A32 R37 NoH V18 S06
e1*2007/46*1666*.. 135, 143 245/40R18 A90
135, 143 245/45R18 A90
135, 143 255/45R18 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100 - 215 235/40R18 K1a K1b NoD R37 T95 X77 138 A01 A12 A16
212 K 100 - 285 245/40R18 K1c K2b K5d T97 138 A19 A57 B03
e1*2007/46*0200*.. Car F38 NoH
- mit Luftfederung S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100-215 235/40R18 K1a K1b R37 T95 X77 138 A01 A12 A16
212 K 100-245 245/40R18 K1c K2b K5d T97 138 A19 A57 B03
e1*2007/46*0200*.. Car F42 NoH
- incl. Facelift 2013 S04
(FIN: WDD212...)
E-Klasse T-Modell 110-210 225/45R18 A10 R37 T95 X77 138 A16 A19 A58
R1ES 110-210 225/50R18 A90 R37 T95 T99 138 B60 Car KOV
e1*2007/46*1560*.. 110-210 235/45R18 A32 R37 T94 T98 138 NoP V18 S06
110-210 245/40R18 A90 T97 X77 138
110-210 245/45R18 A90 T00 T96 138
110-210 255/45R18 A01 A12 K1a K1b K5d R02 138
§ 22 51192, Erweiterung 02
110-210 255/45R18 A12 R03 138
E-Klasse T-Modell 135-145 225/45R18 A10 R37 T95 X77 138 A16 A19 A56
4matic 135-145 225/50R18 A90 R37 T95 T99 138 B60 Car KOV
R1ES 135-145 235/45R18 A32 R37 T98 138 NoP V18 S06
e1*2007/46*1560*.. 135-145 245/40R18 A90 T97 X77 138
135-145 245/45R18 A90 T00 T96 138
135-145 255/45R18 A01 A12 K1a K1b K5d R02 138
135-145 255/45R18 A12 R03 138
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A16 A19
245G, -/AMG 265, 280 225/50R18 A01 K2b K6v M+S A56 S04
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 235/50R18 A01 K2b K6x K8a M+S
265, 280 245/45R18 A01 K2b K6v M+S
265, 280 255/45R18 A01 K2b K6x K8a M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A16 A19
245G 80-155 225/50R18 A01 K1b K2b K6v A57 Flh S04
e1*2001/116* 80-155 235/45R18
0470*06-.. 80-155 235/50R18 A01 K1a K1b K2b K5v K6x K8a
80-155 245/45R18 A01 K1b K2b K6v
80-155 245/50R18 A01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/45R18 A01 K1a K1b K2b K5v K6x K8a
GLC-Coupé 100-190 235/55R18 A32 138 A16 A19 A57
204X 100-190 235/60R18 A32 138 Flh KMV V18
e1*2001/116* 100-190 255/55R18 A12 R03 138 S08
0480*18-..
(FIN: W..253...)
GLC-Klasse 100-190 235/55R18 A32 138 A16 A19 A57
204X 100-190 235/60R18 A32 138 MHy S08
e1*2001/116*
0480*16-..
(FIN: W..253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/50R18 K1c K2a K2b 138 A01 A12 A16
204X 100-225 235/55R18 K1c K2a K2b 138 A19 S06
e1*2001/116* 100-225 245/50R18 K1c K2a K2b 138
0480*00-16 100-225 255/50R18 K1c K2c K5a K6a 138
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 138 A01 A12 A16
220 A19 A61 B03
e1*97/27*0099*.. NBF S07
SLK / SLC -Klasse 115-180 215/40R18 R37 A12 A16 A19
172 115-225 225/40R18 V18 S04
e1*2007/46*0548*.. 115-225 235/35R18 A01 K2b
115-225 235/35R18 SP2
115-225 245/35R18 A01 K1a K1b K2b
115-225 245/35R18 R03 SP2
Vaneo 55-92 215/35R18 K1c K2c K42 K46 T84 A01 A12 A16
414 A19 S03
§ 22 51192, Erweiterung 02
e1*98/14*0185*..,
e1*2001/116*0185*..
SsangYong Tivoli 84-95 215/45R18 K1b K2b A01 A12 A16
2WD 84-95 225/40R18 K1a K1b K2b T92 A19 A58 F23
XK,XKG 84-95 225/45R18 K1a K1b K2b V18 S05
e9*2007/46*6294*..; 84-95 235/40R18 K1c K2c K4i K6w K8e
e50*2007/46*0198*..
SsangYong Tivoli 84-95 215/45R18 K1b A01 A12 A16
4WD 84-95 225/40R18 K1a K1b K2b T92 A19 A56 F24
XK 84-95 225/45R18 K1a K1b K2b S05
e9*2007/46*6294*.. 84-95 235/40R18 K1c K2b K4h K6w
84-95 245/40R18 K1c K2c K3b K4g K5b K5w K6w
Ssangyong Korando 100-120 225/55R18 A12 A16 A19
4WD (IV) 100-120 235/55R18 A01 K1a K1b K2a K2b A56 S09
CW 100-120 245/50R18 A01 K1c K2c K3a K5w K6w K8c
e8*2007/46*0360*.. 100-120 255/50R18 A01 K1c K2c K3a K5w K6w K8c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 20
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
§ 22 51192, Erweiterung 02
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 20
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
§ 22 51192, Erweiterung 02
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B66 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 12 von 20
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
§ 22 51192, Erweiterung 02
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

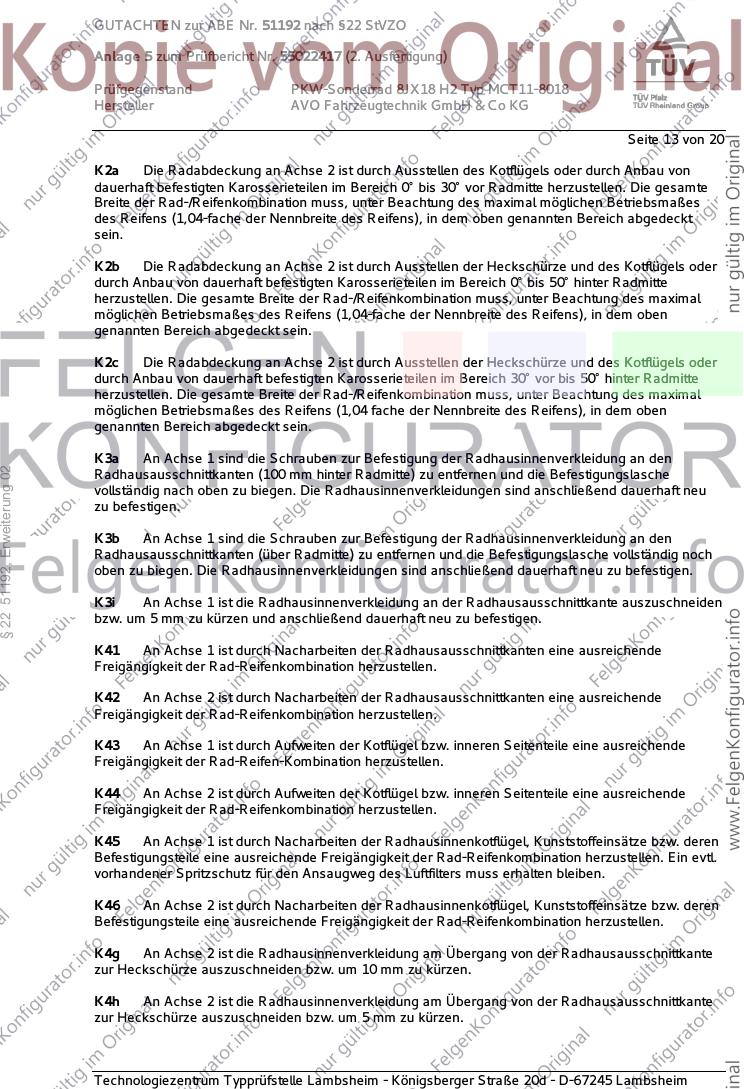

Seite 13 von 20
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
§ 22 51192, Erweiterung 02
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 14 von 20
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§ 22 51192, Erweiterung 02
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 20
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
§ 22 51192, Erweiterung 02
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 20
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
§ 22 51192, Erweiterung 02
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 20
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51192, Erweiterung 02
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 20
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 51192, Erweiterung 02
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 19 von 20
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
§ 22 51192, Erweiterung 02
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. März 2020 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51192 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr. 55022417 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX18 H2 Typ MCT11-8018
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 R37 T89 T93 A12 A16 A19
B8, B81 88-140 215/45R18 M+S T89 T93 A57 Car Lim
e1*2001/116* 88-195 225/45R18 R37 T91 T95 V18 S01
0430*00-41; 88-195 235/40R18 R37
e13*2007/46*1084*.. 88-200 225/45R18 M+S T91 T95
(FIN: WAUZZZ8K...) 88-200 235/40R18 M+S
88-200 245/40R18 A01 K1c K2b K56
Audi A4 90-140 215/45R18 A11 R37 T89 T93 A16 A19 A57
B8, B81 90-210 225/45R18 A31 Car Lim V00
e1*2001/116* 90-210 235/40R18 A12 V18 S01
0430*35-..; 90-210 245/40R18 A12
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/45R18 R37 T91 T95 A13 A16 A19
B8, B81 100-195 235/40R18 R37 T91 T95 A57 Cbo Cpe
§ 22 51192, Erweiterung 02
e1*2001/116* 100-195 245/40R18 Flh S01
0430*00-49; 100-200 245/40R18 M+S
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A6 / A6 Avant 100-200 225/50R18 A39 T95 T99 138 A16 A19 A57
4G, 4G1 100-200 235/50R18 A12 138 B90 Car Lim
e1*2007/46*0436*..; 100-200 245/45R18 A12 T00 T96 138 NA1 S01
e13*2007/46*1147*.. 100-200 255/45R18 A12 138
- incl. Facelift 2014
Audi A6 / A6 Avant 120-210 225/55R18 A91 138 A16 A19 A57
F2 120-210 235/50R18 A01 A12 K2b 138 B66 Car KOV
e1*2007/46*1801*..; 120-210 235/55R18 A01 A12 K2b 138 L06 Lim MHy
120-210 245/50R18 A01 A12 K1a K2b 138 S01
120-210 255/45R18 A01 A12 K2b 138
120-210 255/50R18 A01 A12 K1c K2b K5c K8e 138
Audi A6 allroad 140-245 235/50R18 K6w T01 T97 138 A01 A12 A16
4G, 4G1 140-245 235/55R18 K6w 138 A19 A56 B92
e1*2007/46*0436*..; 140-245 245/50R18 K5w K6x 138 Car KMV S01
e13*2007/46*1147*.. 140-245 255/50R18 K1a K1b K2b K3a K5x K6y K8e 138
- incl. Facelift 2014
Audi A6 allroad 170-210 235/55R18 A90 138 A16 A19 A56
F2 170-210 245/50R18 A01 A12 K2b 138 B66 L06 MHy
e1*2007/46*1801*13-.. 170-210 255/50R18 A01 A12 K1a K1b K2b K6g K6u K8z S01
138
Audi A7 Sportback 140-200 235/50R18 A12 138 A16 A19 A57
4G, 4G1 140-200 245/45R18 A33 138 B90 S01
e1*2007/46*0436*..; 140-200 255/45R18 A12 138
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§ 22 51192, Erweiterung 02
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
