GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 21
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0192006
Prüfgegenstand PKW-Sonderrad
Modell B24GP
Typ B24GP-9020
Radgröße 9,0Jx20EH2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D3 B24GP-9020 D3/ ohne Ring 5/112/66,6 30 750 2300
Kennzeichnungen
§22 48510*02
KBA-Nummer 48510
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B24GP-9020 (s.o.)
Radgröße 9,0Jx20EH2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 28,3
Brock Typ: B13
S02 Schraube M14x1,5 Kegel 60° 120 28
Brock Typ: ZS2C ww
Brock Typ: ZS2 DIV-004
S03 Schraube M14x1,5 Kegel 60° 130 28
Brock Typ: ZS2C ww
Brock Typ: ZS2 DIV-004
S04 Schraube M14x1,5 Kegel 60° 150 28
Brock Typ: ZS2C ww
Brock Typ: ZS2 DIV-004
S05 Schraube M12x1,5 Kegel 60° 140 28
Brock Typ: ZS1C
S06 Schraube M14x1,5 Kegel 60° 150 30
Brock Typ: C17D30
S07 Schraube M14x1,5 Kegel 60° 150 30
Brock Typ: C17D30
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 21
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
§22 48510*02
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 K1c K2b K41 K44 K45 K46 K56 R37 A01 A12 A14
B8, B81 T90 A21 A57 Car
e1*2001/116* 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 Lim S02
0430*00-41; 88-200 255/30R20 K1c K2c K41 K44 K45 K46 K56 T88
e13*2007/46*1084*.. T92
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 K1a K2b K4i K8b T90 A01 A12 A14
B8, B81 90-210 245/30R20 K1c K2c K3a K4i K8n T90 A21 A57 Car
e1*2001/116* 90-210 255/30R20 K1c K2c K3a K4i K5d K8n T88 T92 Lim V00 V20
0430*35-..; S02
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A4 Allroad 100-210 235/35R20 T92 A12 A14 A21
B8, B81 100-210 245/35R20 T91 T95 A56 Car KMV
e1*2001/116* 100-210 255/30R20 A01 K1c K2b K4i K6z K8b T92 S02
0430*40-.. 100-210 255/35R20 A01 K1c K2b K4i K6z K8b
e13*2007/46* 100-210 265/30R20 A01 K1c K2b K4i K6z K8b T94
1084*25-..
(FIN: WAUZZZF4...)
Audi A4 Allroad 100-180 235/35R20 T92 A12 A14 A21
B8, B81 100-180 245/35R20 T91 T95 Car KMV X80
e1*2001/116* 100-180 255/30R20 T92 S02
0430*10-41; 100-180 255/35R20 T93
13*2007/46*1084*.. 100-180 265/30R20 A01 K1a K1b K2b K6m
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A5 100-200 245/30R20 T90 A12 A14 A21
B8, B81 100-200 255/30R20 T88 T92 A57 Cbo Cpe
e1*2001/116* 100-200 265/30R20 Flh S02
0430*00-49;
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A12 A14 A21
B8, B81 100-210 245/30R20 T90 A57 Cbo Cpe
e1*2001/116* 100-210 255/30R20 A01 K2b T92 Flh V00 V20
0430*43-.., 100-210 265/30R20 A01 K1a K2b S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
§22 48510*02
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A14
4G, 4G1 100-245 255/35R20 K1c K2b K3a K8b T93 T97 A21 A57 B90
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2c K3a K5d K8n T95 Car Lim NA1
e13*2007/46*1147*.. S02
- incl. Facelift 2014
Audi A6 / A6 Avant 100-210 225/40R20 K2b T94 150 A01 A12 A14
F2 100-210 235/40R20 K1a K2b K5c T96 150 A21 A57 Car
e1*2007/46*1801*.. 100-210 245/40R20 K1a K2b K5c T95 T99 150 KOV L06 Lim
100-210 255/35R20 K1c K2c K5d K7c K8e T93 T97 150 NoP S02
100-210 255/40R20 K1c K2c K5d K7c K8e 150
100-210 265/35R20 K1c K2c K5d K7i K8m T95 T99 150
Audi A6 / A6 Avant TFSIe 185 245/40R20 Car K1a K2b K5c Lim T99 150 A01 A12 A14
F2 185 255/35R20 K1c K2c K5d K7c K8e Lim T97 150 A21 A56 KOV
e1*2007/46*1801*.. 185 255/40R20 Car K1c K2c K5d K7c K8e Lim T01 L06 S02
- Plug-in Hybrid T97 150
185 265/35R20 Car K1c K2c K5d K7i K8m Lim T99
150
Audi A6 allroad 140-245 235/45R20 K6w T00 T96 150 A01 A12 A14
4G, 4G1 140-245 245/40R20 K5w K6x T99 150 A21 A56 B92
e1*2007/46*0436*..; 140-245 255/40R20 K1a K1b K2b K3a K5x K6y K8e T01 Car KMV S02
e13*2007/46*1147*.. T97 150
- incl. Facelift 2014 140-245 265/35R20 K1c K2b K3a K5a K5x K6y K8m T99
150
140-245 265/40R20 K1c K2b K3a K5a K5x K6y K8m 150
140-245 275/35R20 K1c K2c K3a K5b K5x K6y K8s 150
Audi A6 allroad 170-257 235/45R20 T00 T96 150 A12 A14 A21
F2 170-257 245/40R20 A01 K2b T95 T99 150 A56 L06 NoP
e1*2007/46*1801*13-.. 170-257 245/45R20 A01 K2b 150 S02
170-257 255/40R20 A01 K1c K2b K6g K6u K8z 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A14 A21
4G, 4G1 140-245 255/35R20 T93 T97 A57 B90 S02
e1*2007/46*0436*..; 140-245 265/35R20
e13*2007/46*1147*.. 140-245 275/30R20 A01 K2b T93 T97
- incl. Facelift 2014 140-245 275/35R20 A01 K2b
Audi A7 Sportback 150-250 225/40R20 T94 A12 A14 A21
F2 150-250 235/40R20 T96 A57 L06 NoP
e1*2007/46*1801*..; 150-250 245/40R20 T95 T99 S02
e1*2007/46*1840*.. 150-250 255/35R20 T97
150-250 255/40R20
150-250 265/35R20 A01 K5c
150-250 275/35R20 A01 K2b K5d K7c
Audi A7 Sportback TFSIe 185 245/40R20 T99 150 A12 A14 A21
F2 185 255/40R20 T01 150 A56 L06 S02
e1*2007/46*1801*.. 185 265/35R20 A01 K5c 150
- Plug-in Hybrid 185 275/35R20 A01 K2b K5d K7c 150
Audi A8 210, 250 235/45R20 A91 T00 150 A14 A21 A56
§22 48510*02
F8 210, 250 245/40R20 A12 T99 150 A60 L06 MHy
e1*2007/46*1751*.. 210-338 235/45R20 A91 M+S T00 150 NBF S02
210-338 245/40R20 A12 M+S T99 150
210-338 255/40R20 A12 T01 T97 150
210-338 265/40R20 A01 A12 K2b 150
210-338 275/35R20 A01 A12 K1a K2b K3a T02 T98 150
210-338 275/40R20 A01 A12 K1a K2b K3a 150
Audi Q5 (I) 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 A01 K1a S01
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a K1b K2b
e1*2001/116*0497*.., 100-200 275/40R20 A01 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 (I) 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 KMV S01
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, -/ 185,195 235/45R20 T00 150 A12 A14 A21
Sportback(II) 185,195 245/45R20 A01 K1a K2b 150 A56 S01
FY 185,195 245/45R20 K1v K2h 150
e1*2007/46*1550*12-.. 185,195 255/40R20 A01 K1a K1b K2b T01 T97 150
- Plug-in Hybrid 185,195 255/45R20 A01 K1a K1b K2b 150
- incl. Facelift 2021 185,195 265/40R20 A01 K1c K2b 150
185,195 265/45R20 A01 K1c K2b 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5, -/Sportback(II) 100-210 235/45R20 A12 A14 A21
FY 100-210 245/45R20 A01 K1a K2b A57 NoP S01
e1*2007/46*1550*.., 100-210 245/45R20 K1v K2h
e1*2007/46*1685*.. 100-210 255/40R20 A01 K1a K1b K2b
- incl. Facelift 2021 100-210 255/45R20 A01 K1a K1b K2b
100-210 265/40R20 A01 K1c K2b
100-210 265/45R20 A01 K1c K2b
100-210 275/40R20 A01 K1c K2c
Audi RS7 Sportback 412, 445 245/40R20 M+S T99 A12 A14 A21
4G 412, 445 255/35R20 M+S T97 A56 X93 S02
e1*2007/46*0544*02-.. 412, 445 265/35R20 M+S T99
412, 445 275/35R20 A01 K1a K2b T02
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A14
B8, B81 T90 A21 S02
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2c K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...)
Audi S4 255, 260 225/35R20 K1a K2b K4i K8b M+S T90 A01 A12 A14
§22 48510*02
B8, B81 255, 260 245/30R20 K1c K2c K3a K4i K8n T90 A21 A56 Car
e1*2001/116* 255, 260 255/30R20 K1c K2c K3a K4i K5d K8n T92 Lim S02
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 255, 260 245/30R20 T90 A12 A14 A21
B8, B81 255, 260 255/30R20 A01 K2b T92 A56 Cbo Cpe
e1*2001/116* 255, 260 265/30R20 A01 K1a K2b Flh S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S5 245, 260 255/30R20 T92 A12 A14 A21
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116* 260 245/30R20 T90 Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S6 / S6 Avant 309, 331 255/35R20 K1c K2b K3a K8b T97 A01 A12 A14
4G, 4G1 309, 331 265/35R20 K1c K2c K3a K5d K8n T95 T99 A21 A56 Car
e1*2007/46*0436*..; Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S6 / S6 Avant 253,257 245/40R20 K1a K2b K5c M+S T95 T99 150 A01 A12 A14
F2 253,257 255/35R20 K1c K2c K5d K7c K8e T97 150 A21 A56 Car
e1*2007/46*1801*.. 253,257 255/40R20 K1c K2c K5d K7c K8e 150 KOV L06 Lim
253,257 265/35R20 K1c K2c K5d K7i K8m T95 T99 150 NoP S02
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A14 A21
4G, 4G1 309, 331 265/35R20 A56 S02
e1*2007/46*0436*..; 309, 331 275/30R20 A01 K2b T97
e13*2007/46*1147*.. 309, 331 275/35R20 A01 K2b
- incl. Facelift 2014
Audi S7 Sportback 253,257 245/40R20 M+S T99 150 A12 A14 A21
F2 253,257 255/35R20 T97 150 A56 L06 NoP
e1*2007/46*1801*.. 253,257 255/40R20 150 S02
253,257 265/35R20 A01 K5c T99 150
253,257 275/35R20 A01 K2b K5d K7c 150
Audi S8 382, 445 235/45R20 M+S T96 A12 A14 A21
4H 382, 445 245/40R20 M+S T99 A56 NBF S02
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
e1*2007/46*0398*.. 382, 445 265/40R20
§22 48510*02
382, 445 275/35R20 A01 K1a K2b
Audi S8 420 235/45R20 A91 M+S T00 150 A14 A21 A56
F8 420 245/40R20 A12 M+S T99 150 A60 L06 MHy
e1*2007/46*1751*11-.. 420 255/40R20 A12 T01 150 NBF S02
420 265/40R20 A01 A12 K2b 150
420 275/35R20 A01 A12 K1a K2b K3a 150
420 275/40R20 A01 A12 K1a K2b K3a 150
Audi SQ5 (I) 230-260 235/45R20 M+S A12 A14 A21
8R, 8R1 230-260 245/45R20 M+S KMV S01
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..; 230-260 275/40R20 A01 K1a
- mit Radhaus-
Verbreiterungen
Audi SQ5, -/Sportback (II) 251-260 235/45R20 A11 M+S A14 A21 A56
FY 251-260 245/45R20 A12 M+S K1v K2h S01
e1*2007/46*1550*.. 251-260 255/40R20 A01 A12 K1b
- incl. Facelift 2021 251-260 255/45R20 A01 A12 K1b
251-260 265/40R20 A01 A12 K1c K2b
251-260 265/45R20 A01 A12 K1c K2b
251-260 275/40R20 A01 A12 K1c K2c
Infiniti QX30 AWD 125, 155 235/35R20 K2b K5x K6w K8e T88 T92 A01 A12 A14
H15 125, 155 235/40R20 K2b K5x K6w K8e A21 A56 S03
e11*2007/46*2977*.., 125, 155 245/35R20 K1b K2b K5x K6w K8m
e5*2007/46*1030*..
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A21 R21 V20
e1*98/14*0113*.. S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A14
216 285,320 255/35R20 K1c K41 K45 T93 T97 A21 Cpe Nk1
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 P35 V00 VS0
(FIN: WDD216...) 285,320 265/35R20 K1c K41 K45 T95 T99 S04
285,320 275/30R20 K2b R03 T97
285,320 275/35R20 K2b R03
CLS Shooting Brake 120-245 255/30R20 K1a K5c K5k T92 A01 A12 A14
218 A21 A57 B10
e1*2007/46*0485*.. Car Y63 Y66
- incl. Facelift 2014 S03
CLS-Klasse 120-245 245/30R20 T90 A12 A14 A21
218 120-245 255/30R20 A01 K1a K5c K5k T92 A57 B10 Lim
e1*2007/46*0485*.. Nk1 Y63 Y66
- incl. Facelift 2014 S03
CLS-Klasse 155-285 245/30R20 R37 T90 A12 A14 A21
219 155-285 255/30R20 T88 T92 Nk1 P35 S03
e1*2001/116*0295*..
E-Klasse 75-215 245/30R20 K1c K2c K41 K42 T90 A01 A12 A14
§22 48510*02
211 A21 Lim Nk1
e1*98/14*0183*.., P35 R21 S03
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A14
212 A21 A58 F38
e1*2001/116*0501*.. Lim NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 K1c K2b K5d K5i K5k R37 T92 A01 A12 A14
212 110-220 235/35R20 K1c K5d K5i K5k R02 R37 T92 A21 A58 Lim
e1*2001/116* 110-220 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h NoP V20 S07
0501*24-.. T91 T95
(FIN: W..213...) 110-220 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T92
110-220 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
110-220 265/30R20 K2c K4i K6i K8m R03 T94
110-220 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse 100-200 245/30R20 K1c K2c K4k K6c K6g K7c T90 A01 A12 A14
212, 212G A21 A58 F39
e1*2001/116*0501*..; Lim NoH S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-145 235/35R20 K1c K2b K5d K5i K5k R37 T92 A01 A12 A14
212 120-145 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A21 A56 Lim
e1*2001/116* T92 NoP V20 S07
0501*24-.. 120-145 265/30R20 K2c K4i K6i K8m R03 T94
(FIN: W..213...) 120-270 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T91 T95
120-270 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
120-270 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse All Terrain 4matic 143-250 245/40R20 K1c K5d K5w 150 A01 A12 A14
R1ES 143-250 255/35R20 K1c K2a K2b K5d K5x K6w T97 150 A21 A56 KMV
e1*2007/46*1560*.. 143-250 265/35R20 K1c K2c K5d K5x K6y K8h 150 V20 S07
143-250 275/35R20 K2c K6i K6y K8h R03 150
E-Klasse Coupé / Cabrio 120-220 235/35R20 R37 T92 A12 A14 A21
R1EC 120-220 245/35R20 A01 K1a K1b K2b T91 T95 A58 Cbo Cpe
e1*2007/46*1666*.. 120-220 255/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v NoP V20 S07
T92
120-220 255/35R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
§22 48510*02
120-220 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-220 275/30R20 A01 K2c K6i K6r K8h K9v R03
E-Klasse Coupé / 135, 143 235/35R20 R37 T92 A12 A14 A21
Cabrio 4matic 135-270 245/35R20 A01 K1a K1b K2b T91 T95 A56 Cbo Cpe
R1EC 135-270 255/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v NoH V20 S07
e1*2007/46*1666*.. T92
135-270 255/35R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
135-270 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
135-270 275/30R20 A01 K2c K6i K6r K8h K9v R03
E-Klasse T-Modell 110-210 235/35R20 K1c K5d K5i K5k R02 R37 T92 150 A01 A12 A14
R1ES 110-210 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A21 A58 Car
e1*2007/46*1560*.. T95 150 KOV NoP
110-210 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h V20
T97 150 X77 S07
110-210 275/30R20 K2c K4i K6i K8m R03 T97 150
E-Klasse T-Modell 4matic 135-145 235/35R20 K1c K5d K5i K5k R02 R37 T92 150 A01 A12 A14
R1ES 135-270 245/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A21 A56 Car
e1*2007/46*1560*.. T95 150 KOV NoP
135-270 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h V20
T97 150 X77 S07
135-270 275/30R20 K2c K4i K6i K8m R03 T97 150
GLA 45 AMG 4matic 265, 280 235/35R20 K1b K2c K5v K6g K6y K8i T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R20 K1b K2c K5v K6g K6y K8i A21 A56 S03
e1*2001/116*0470*..; 265, 280 245/35R20 K1a K1b K2c K5v K6g K6y K8i
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K1a K1b K2c K5v K6g K6y K8i
265, 280 255/35R20 K1c K2c K5a K5x K6h K6y K8i
GLA-Klasse 80-155 235/35R20 K1c K2c K5a K5x K6g K6y K8i A01 A12 A14
245G 80-155 235/40R20 K1c K2c K5a K5x K6g K6y K8i A21 A57 Flh
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S03
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG 270, 287 235/45R20 A12 R02 A14 A21 A56
204X 270, 287 235/45R20 A10 M+S R03 V20 S06
e1*2001/116* 270, 287 245/45R20 A12 R02
0480*18-.. 270, 287 245/45R20 A10 M+S R03
(FIN: W..253...) 270, 287 255/40R20 A32
270, 287 255/45R20 A32
270, 287 265/40R20 A01 A12 K1a
270, 287 265/45R20 A01 A12 K1a K3u
270, 287 275/40R20 A01 A12 K1a K1b
GLC 43 AMG Coupé 270, 287 235/45R20 A12 R02 A14 A21 A56
204X 270, 287 235/45R20 A10 M+S Flh V20 S06
e1*2001/116* 270, 287 245/45R20 A12 R02
0480*18-.. 270, 287 245/45R20 A10 M+S
(FIN: W..253...) 270, 287 255/40R20 A32
270, 287 255/45R20 A32
270, 287 265/40R20 A01 A12 K1a
270, 287 265/45R20 A01 A12 K1a K3u
270, 287 275/40R20 A01 A12 K1a K1b
GLC-Coupé 100-243 235/45R20 A10 150 A14 A21 A57
§22 48510*02
204X 100-243 245/45R20 A10 150 Flh KMV V20
e1*2001/116* 100-243 255/40R20 A32 150 S06
0480*18-.. 100-243 255/45R20 A32 150
(FIN: W..253...) 100-243 265/40R20 A01 A12 K1a 150
100-243 265/45R20 A01 A12 K1a K3u 150
100-243 275/40R20 A01 A12 K1a K1b 150
GLC-Klasse 100-243 235/45R20 150 A12 A14 A21
204X 100-243 245/45R20 150 A57 MHy S07
e1*2001/116* 100-243 255/40R20 150
0480*16-.. 100-243 255/45R20 150
(FIN: W..253...) 100-243 265/40R20 A01 K1a 150
100-243 265/45R20 A01 K1a K3u 150
100-243 275/40R20 A01 K1a K1b K2b 150
GLK-Klasse 100-225 235/45R20 K1c K2a K2b A01 A12 A14
204X 100-225 245/40R20 K1c K2c K5a K6a A21 V20 S04
e1*2001/116* 100-225 245/45R20 K1c K2c K5a K6a
0480*00-16 100-225 255/40R20 K1c K2c K5a K6a
(FIN: WDC204...)
S 63/65 -/AMG 430-463 255/40R20 K1a K1b M+S T01 T97 150 A01 A12 A14
221, 221AMG 430-463 265/35R20 K1c K5d M+S T99 150 A21 A57 Lim
e1*2001/116* S07
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG Coupé/Cabrio 430-463 255/40R20 K1a M+S A01 A12 A14
221 430-463 265/35R20 K1c K5d M+S A21 A57 Cbo
e1*2001/116* Cpe S07
0335*23-..;
0396*12-..
(FIN: WDD217...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A21 A61 NBF
e1*97/27*0099*.. R21 V20 S07
S-Klasse 150-285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A14
221 150-320 255/35R20 K1a K1b K41 K42 T93 T97 A21 Nk1 P35
e1*2001/116*0335*.. 150-320 265/30R20 K1c K2b K41 K45 K56 T94 V00 VS0 S04
(FIN: WDD221...) 150-320 265/35R20 K1c K2b K41 K42 K45 K56 T95
150-320 275/30R20 K2b K42 K56 R03 T97
150-320 275/35R20 K2b K42 K56 R03
S-Klasse 150-345 245/40R20 A90 T95 T99 150 A14 A21 A57
222, 221 150-345 255/35R20 A01 A12 K1a K1b T97 150 BnK Lim NoP
e1*2007/46*0960*..; 150-345 255/40R20 A01 A12 K1a K1b T01 T97 150 V20 S07
e1*2001/116* 150-345 265/35R20 A01 A12 K1c K5d T95 T99 150
0335*19-.. 150-345 275/35R20 A01 A12 K2b K6g R03 150
ab Modell 2013
(FIN: W..222...)
S-Klasse Coupé/Cabrio 270-345 245/40R20 A32 A14 A21 A57
221 270-345 255/35R20 A01 A12 K1a Cbo Cpe V20
§22 48510*02
e1*2001/116* 270-345 255/40R20 A01 A12 K1a S07
0335*23-.. 270-345 265/35R20 A01 A12 K1c K5d
(FIN: W..217...) 270-345 275/35R20 A12 R03
SL 170-285 255/30R20 T88 T92 A12 A14 A21
230 Nk1 P35 R21
e1*98/14*0169*00-18 S03
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/30R20 A90 T88 T92 A14 A21 X36
230, 231 S03
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/30R20 T92 A12 A14 A21
230 Nk1 R21 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Ssangyong Korando (IV) 100-120 235/40R20 K1c K2c A01 A12 A14
CW 100-120 235/45R20 K1c K2c A21 A57 BT1
e8*2007/46*0360*.. S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 11 von 21
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
§22 48510*02
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 12 von 21
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet wer-
den.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
§22 48510*02
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Brembo-Bremssattel an Achse 1.
BT1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 298 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 13 von 21
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Kom-
bilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Tur-
nier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
§22 48510*02
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

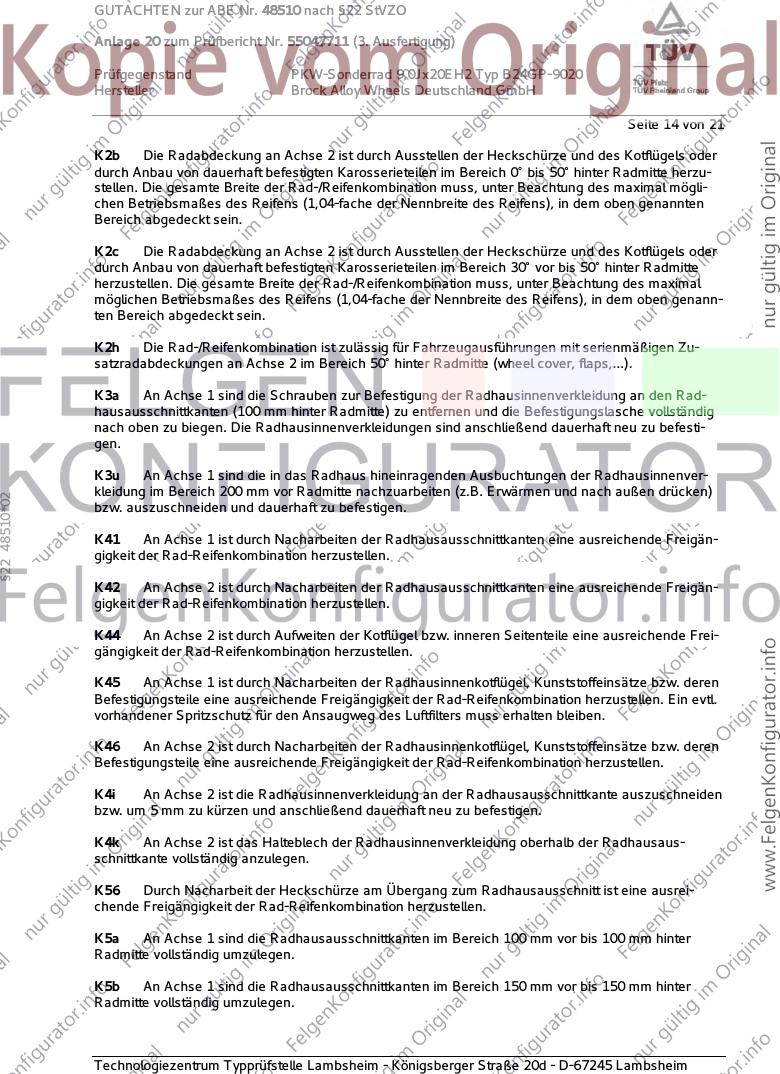

Seite 14 von 21
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
§22 48510*02
bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

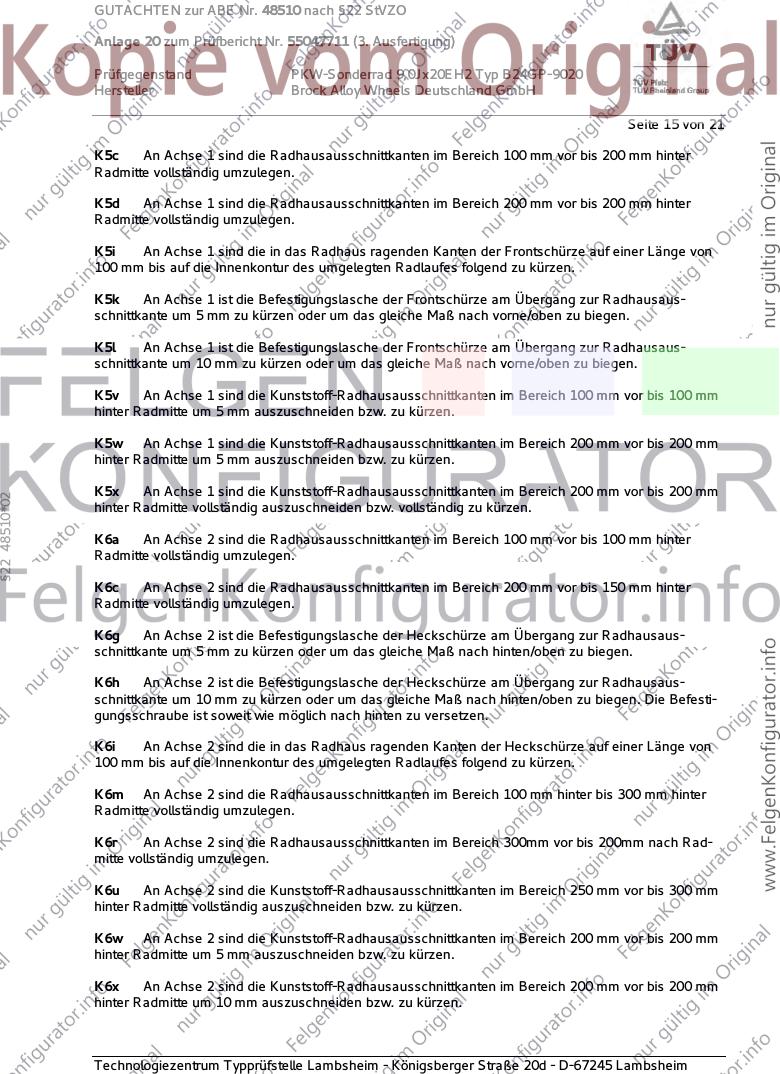

Seite 15 von 21
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§22 48510*02
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm hinter bis 300 mm hinter
Radmitte vollständig umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

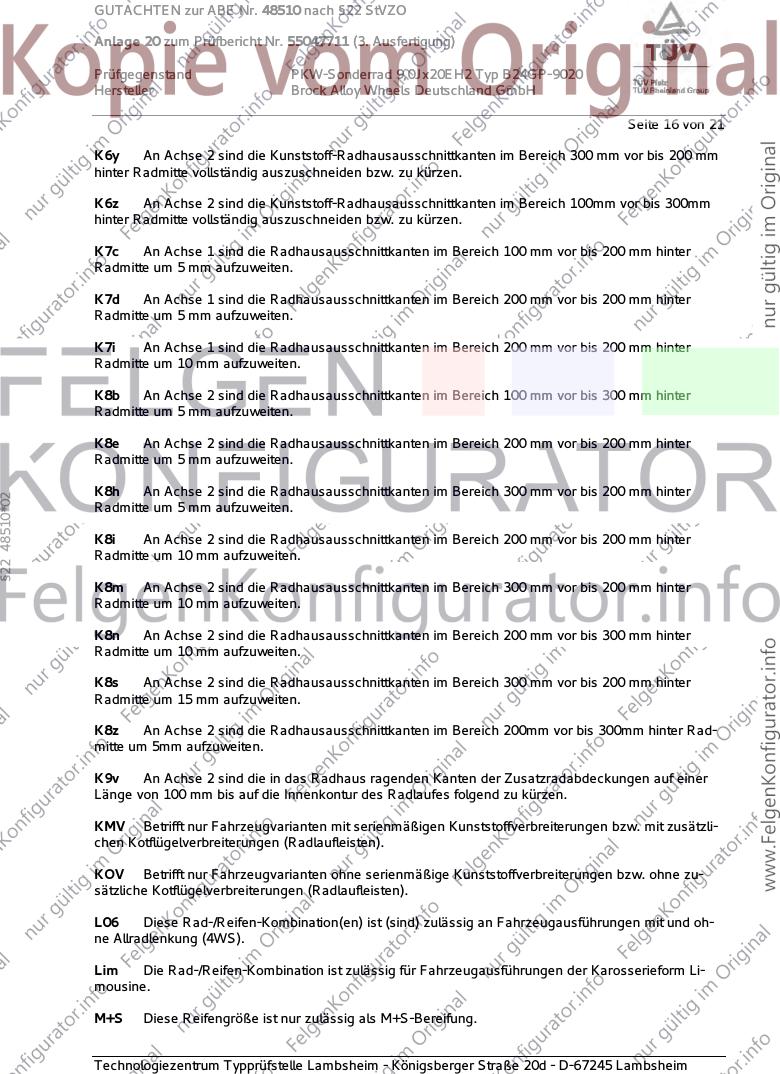

Seite 16 von 21
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6z An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100mm vor bis 300mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
§22 48510*02
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8s An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Rad-
mitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

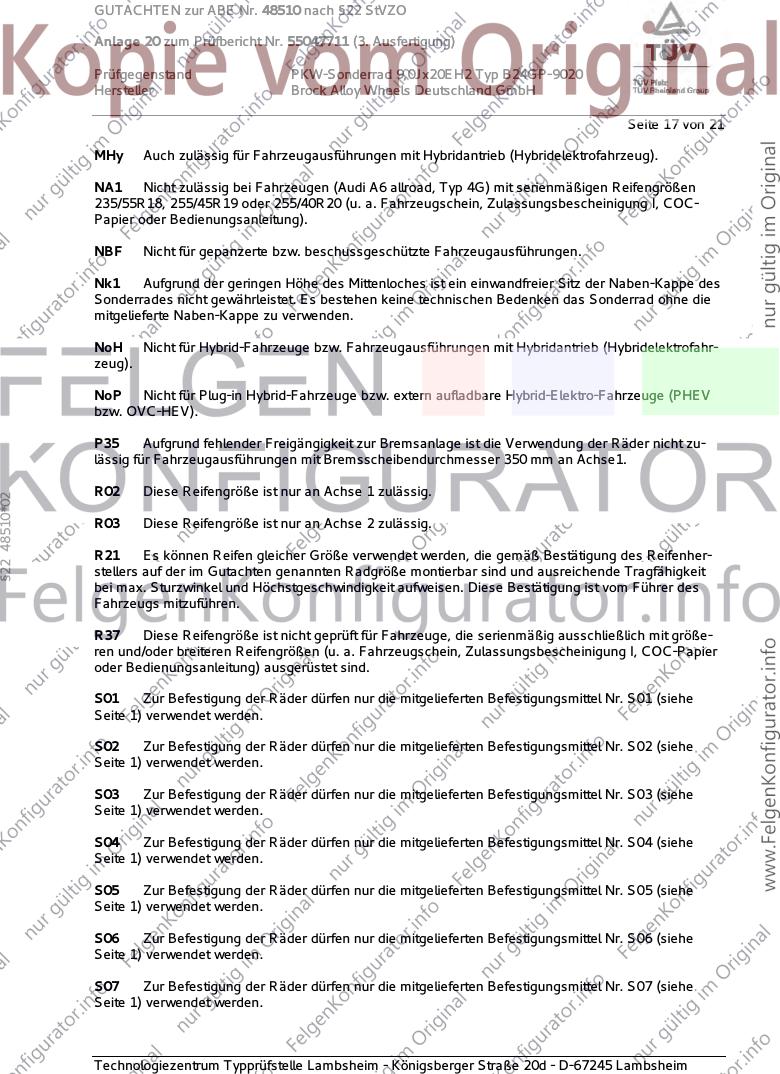

Seite 17 von 21
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zu-
lässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
§22 48510*02
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

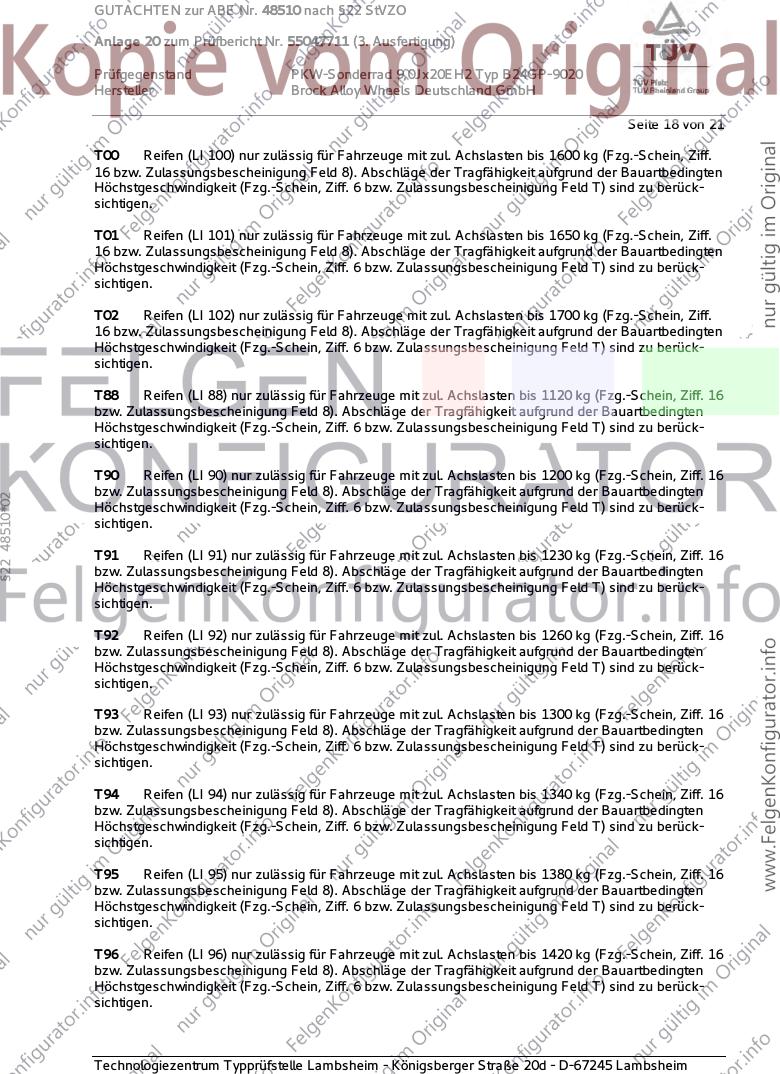

Seite 18 von 21
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 48510*02
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH

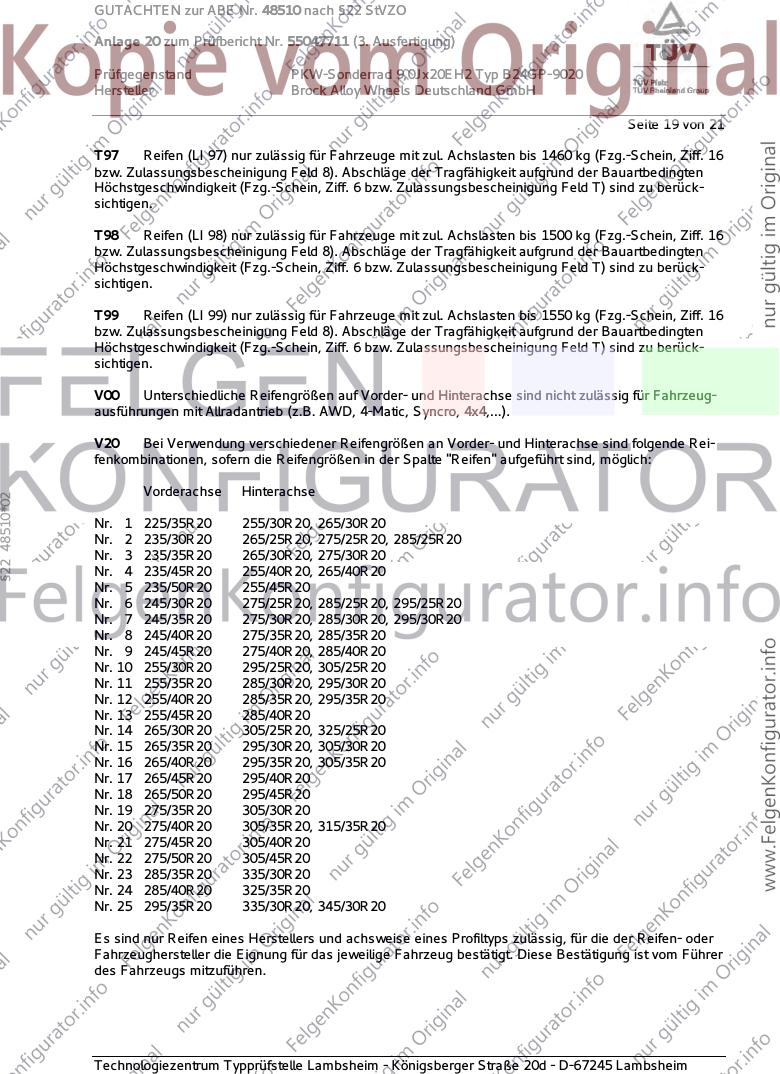

Seite 19 von 21
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
§22 48510*02
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 275/50R20 305/45R20
Nr. 23 285/35R20 335/30R20
Nr. 24 285/40R20 325/35R20
Nr. 25 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 20 von 21
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeugherstel-
ler die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsan-
leitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
§22 48510*02
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. März 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48510 nach §22 StVZO
Anlage 20 zum Prüfbericht Nr. 55047711 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,0Jx20EH2 Typ B24GP-9020
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 21 von 21
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. März 2021
Bohlander 00364222.DOC
RN/Boh
§22 48510*02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
