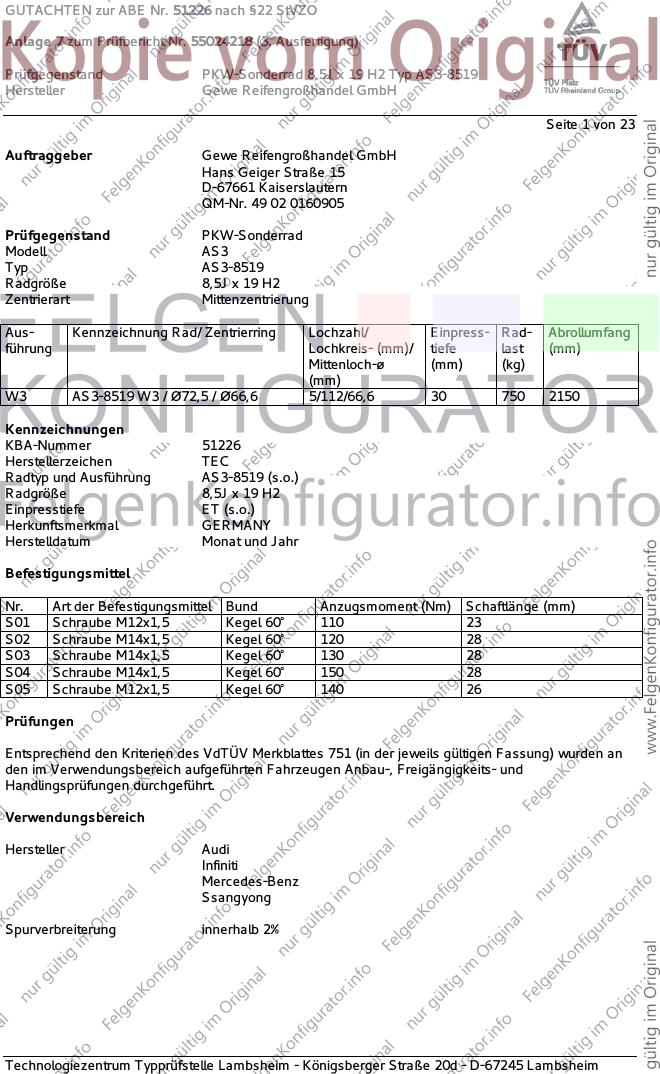

GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 1 von 23
Auftraggeber Gewe Reifengroßhandel GmbH
Hans Geiger Straße 15
D-67661 Kaiserslautern
QM-Nr. 49 02 0160905
Prüfgegenstand PKW-Sonderrad
Modell AS3
Typ AS3-8519
Radgröße 8,5J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 AS3-8519 W3 / Ø72,5 / Ø66,6 5/112/66,6 30 750 2150
Kennzeichnungen
KBA-Nummer 51226
Herstellerzeichen TEC
Radtyp und Ausführung AS3-8519 (s.o.)
Radgröße 8,5J x 19 H2
Einpresstiefe ET (s.o.)
Herkunftsmerkmal GERMANY
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 23
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 150 28
S05 Schraube M12x1,5 Kegel 60° 140 26
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

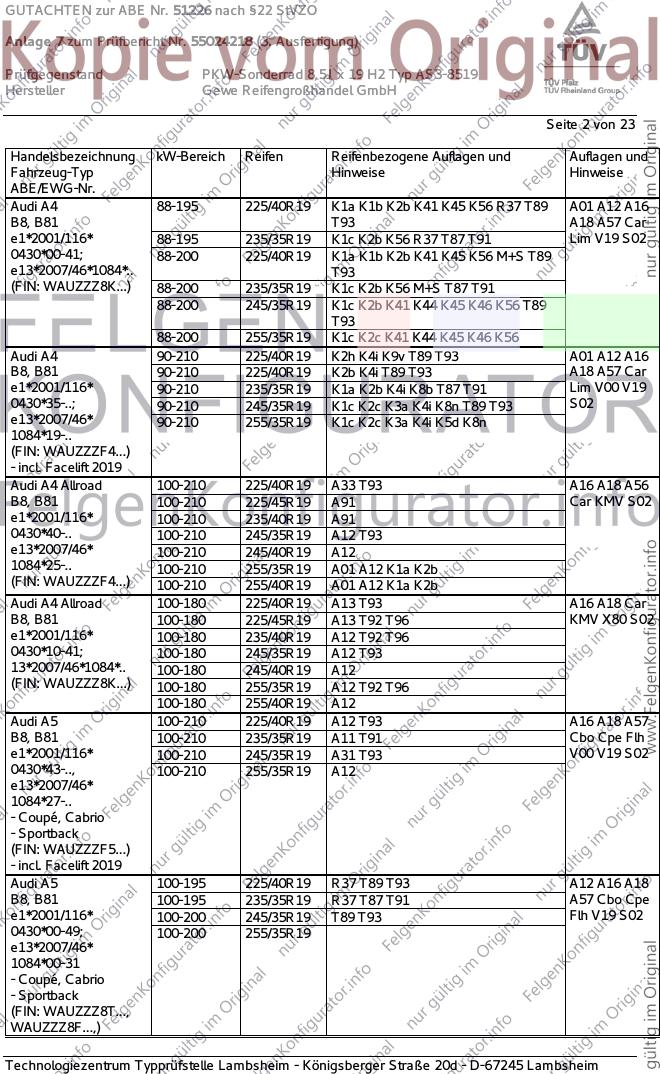

GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 2 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K2b K41 K45 K56 R37 T89 A01 A12 A16
B8, B81 T93 A18 A57 Car
e1*2001/116* 88-195 235/35R19 K1c K2b K56 R37 T87 T91 Lim V19 S02
0430*00-41; 88-200 225/40R19 K1a K1b K2b K41 K45 K56 M+S T89
e13*2007/46*1084*.. T93
(FIN: WAUZZZ8K...) 88-200 235/35R19 K1c K2b K56 M+S T87 T91
88-200 245/35R19 K1c K2b K41 K44 K45 K46 K56 T89
T93
88-200 255/35R19 K1c K2c K41 K44 K45 K46 K56
Audi A4 90-210 225/40R19 K2h K4i K9v T89 T93 A01 A12 A16
B8, B81 90-210 225/40R19 K2b K4i T89 T93 A18 A57 Car
e1*2001/116* 90-210 235/35R19 K1a K2b K4i K8b T87 T91 Lim V00 V19
0430*35-..; 90-210 245/35R19 K1c K2c K3a K4i K8n T89 T93 S02
e13*2007/46* 90-210 255/35R19 K1c K2c K3a K4i K5d K8n
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A4 Allroad 100-210 225/40R19 A33 T93 A16 A18 A56
B8, B81 100-210 225/45R19 A91 Car KMV S02
e1*2001/116* 100-210 235/40R19 A91
0430*40-.. 100-210 245/35R19 A12 T93
e13*2007/46* 100-210 245/40R19 A12
1084*25-.. 100-210 255/35R19 A01 A12 K1a K2b
(FIN: WAUZZZF4...) 100-210 255/40R19 A01 A12 K1a K2b
Audi A4 Allroad 100-180 225/40R19 A13 T93 A16 A18 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S02
e1*2001/116* 100-180 235/40R19 A12 T92 T96
0430*10-41; 100-180 245/35R19 A12 T93
13*2007/46*1084*.. 100-180 245/40R19 A12
(FIN: WAUZZZ8K...) 100-180 255/35R19 A12 T92 T96
100-180 255/40R19 A12
Audi A5 100-210 225/40R19 A12 T93 A16 A18 A57
B8, B81 100-210 235/35R19 A11 T91 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A31 T93 V00 V19 S02
0430*43-.., 100-210 255/35R19 A12
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A16 A18
B8, B81 100-195 235/35R19 R37 T87 T91 A57 Cbo Cpe
e1*2001/116* 100-200 245/35R19 T89 T93 Flh V19 S02
0430*00-49; 100-200 255/35R19
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

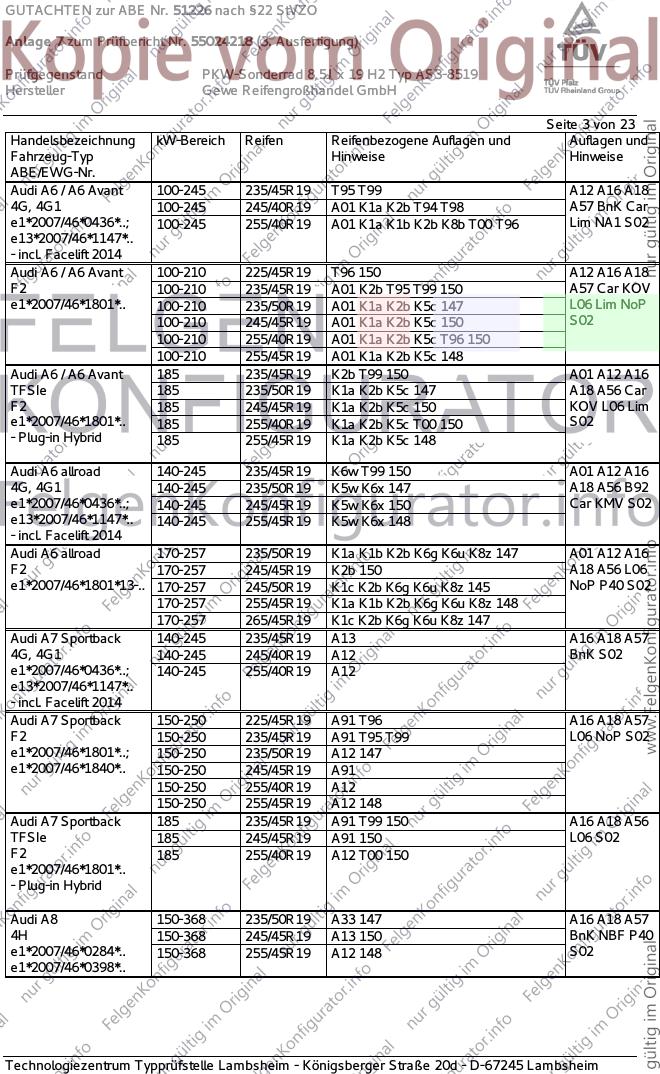

GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 3 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A16 A18
4G, 4G1 100-245 245/40R19 A01 K1a K2b T94 T98 A57 BnK Car
e1*2007/46*0436*..; 100-245 255/40R19 A01 K1a K1b K2b K8b T00 T96 Lim NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-210 225/45R19 T96 150 A12 A16 A18
F2 100-210 235/45R19 A01 K2b T95 T99 150 A57 Car KOV
e1*2007/46*1801*.. 100-210 235/50R19 A01 K1a K2b K5c 147 L06 Lim NoP
100-210 245/45R19 A01 K1a K2b K5c 150 S02
100-210 255/40R19 A01 K1a K2b K5c T96 150
100-210 255/45R19 A01 K1a K2b K5c 148
Audi A6 / A6 Avant 185 235/45R19 K2b T99 150 A01 A12 A16
TFSIe 185 235/50R19 K1a K2b K5c 147 A18 A56 Car
F2 185 245/45R19 K1a K2b K5c 150 KOV L06 Lim
e1*2007/46*1801*.. 185 255/40R19 K1a K2b K5c T00 150 S02
- Plug-in Hybrid 185 255/45R19 K1a K2b K5c 148
Audi A6 allroad 140-245 235/45R19 K6w T99 150 A01 A12 A16
4G, 4G1 140-245 235/50R19 K5w K6x 147 A18 A56 B92
e1*2007/46*0436*..; 140-245 245/45R19 K5w K6x 150 Car KMV S02
e13*2007/46*1147*.. 140-245 255/45R19 K5w K6x 148
- incl. Facelift 2014
Audi A6 allroad 170-257 235/50R19 K1a K1b K2b K6g K6u K8z 147 A01 A12 A16
F2 170-257 245/45R19 K2b 150 A18 A56 L06
e1*2007/46*1801*13-.. 170-257 245/50R19 K1c K2b K6g K6u K8z 145 NoP P40 S02
170-257 255/45R19 K1a K1b K2b K6g K6u K8z 148
170-257 265/45R19 K1c K2b K6g K6u K8z 147
Audi A7 Sportback 140-245 235/45R19 A13 A16 A18 A57
4G, 4G1 140-245 245/40R19 A12 BnK S02
e1*2007/46*0436*..; 140-245 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 150-250 225/45R19 A91 T96 A16 A18 A57
F2 150-250 235/45R19 A91 T95 T99 L06 NoP S02
e1*2007/46*1801*..; 150-250 235/50R19 A12 147
e1*2007/46*1840*.. 150-250 245/45R19 A91
150-250 255/40R19 A12
150-250 255/45R19 A12 148
Audi A7 Sportback 185 235/45R19 A91 T99 150 A16 A18 A56
TFSIe 185 245/45R19 A91 150 L06 S02
F2 185 255/40R19 A12 T00 150
e1*2007/46*1801*..
- Plug-in Hybrid
Audi A8 150-368 235/50R19 A33 147 A16 A18 A57
4H 150-368 245/45R19 A13 150 BnK NBF P40
e1*2007/46*0284*.. 150-368 255/45R19 A12 148 S02
e1*2007/46*0398*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

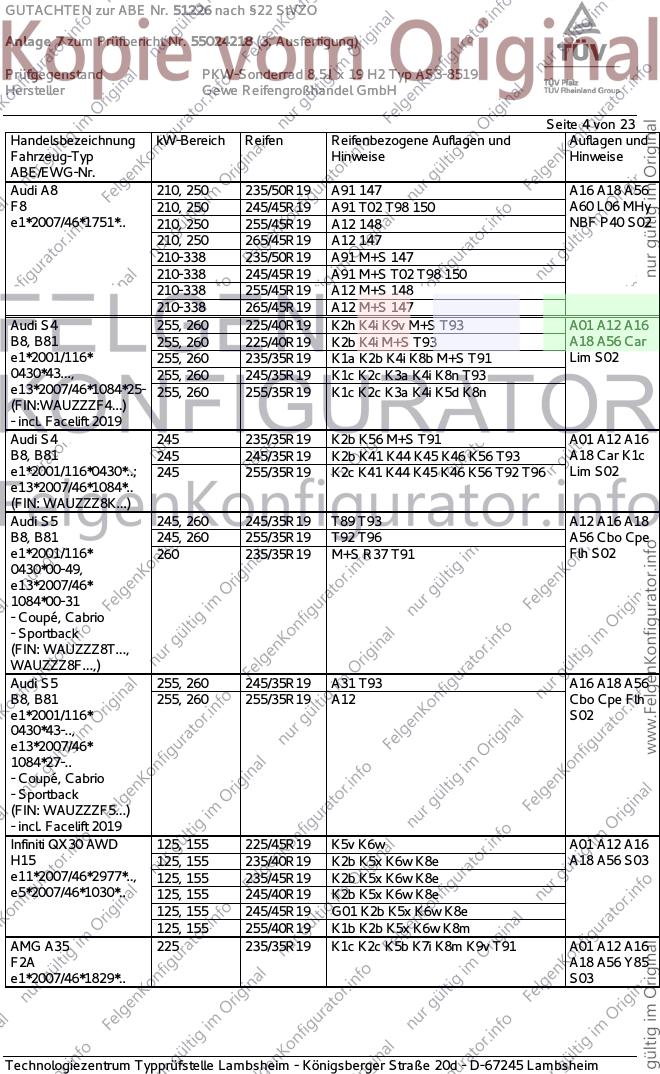

GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 4 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 210, 250 235/50R19 A91 147 A16 A18 A56
F8 210, 250 245/45R19 A91 T02 T98 150 A60 L06 MHy
e1*2007/46*1751*.. 210, 250 255/45R19 A12 148 NBF P40 S02
210, 250 265/45R19 A12 147
210-338 235/50R19 A91 M+S 147
210-338 245/45R19 A91 M+S T02 T98 150
210-338 255/45R19 A12 M+S 148
210-338 265/45R19 A12 M+S 147
Audi S4 255, 260 225/40R19 K2h K4i K9v M+S T93 A01 A12 A16
B8, B81 255, 260 225/40R19 K2b K4i M+S T93 A18 A56 Car
e1*2001/116* 255, 260 235/35R19 K1a K2b K4i K8b M+S T91 Lim S02
0430*43..., 255, 260 245/35R19 K1c K2c K3a K4i K8n T93
e13*2007/46*1084*25- 255, 260 255/35R19 K1c K2c K3a K4i K5d K8n
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S4 245 235/35R19 K2b K56 M+S T91 A01 A12 A16
B8, B81 245 245/35R19 K2b K41 K44 K45 K46 K56 T93 A18 Car K1c
e1*2001/116*0430*..; 245 255/35R19 K2c K41 K44 K45 K46 K56 T92 T96 Lim S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S5 245, 260 245/35R19 T89 T93 A12 A16 A18
B8, B81 245, 260 255/35R19 T92 T96 A56 Cbo Cpe
e1*2001/116* 260 235/35R19 M+S R37 T91 Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 255, 260 245/35R19 A31 T93 A16 A18 A56
B8, B81 255, 260 255/35R19 A12 Cbo Cpe Flh
e1*2001/116* S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A16
H15 125, 155 235/40R19 K2b K5x K6w K8e A18 A56 S03
e11*2007/46*2977*.., 125, 155 235/45R19 K2b K5x K6w K8e
e5*2007/46*1030*.. 125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
125, 155 255/40R19 K1b K2b K5x K6w K8m
AMG A35 225 235/35R19 K1c K2c K5b K7i K8m K9v T91 A01 A12 A16
F2A A18 A56 Y85
e1*2007/46*1829*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

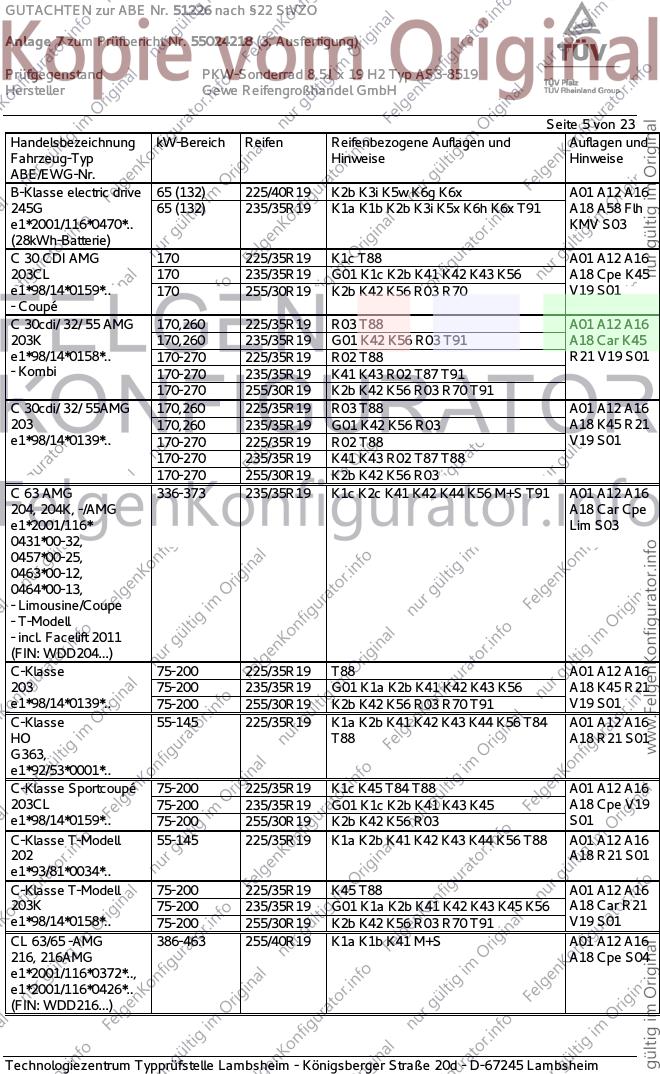

GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 5 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A16
245G 65 (132) 235/35R19 K1a K1b K2b K3i K5x K6h K6x T91 A18 A58 Flh
e1*2001/116*0470*.. KMV S03
(28kWh-Batterie)
C 30 CDI AMG 170 225/35R19 K1c T88 A01 A12 A16
203CL 170 235/35R19 G01 K1c K2b K41 K42 K43 K56 A18 Cpe K45
e1*98/14*0159*.. 170 255/30R19 K2b K42 K56 R03 R70 V19 S01
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 R03 T88 A01 A12 A16
203K 170,260 235/35R19 G01 K42 K56 R03 T91 A18 Car K45
e1*98/14*0158*.. 170-270 225/35R19 R02 T88 R21 V19 S01
- Kombi 170-270 235/35R19 K41 K43 R02 T87 T91
170-270 255/30R19 K2b K42 K56 R03 R70 T91
C 30cdi/ 32/ 55AMG 170,260 225/35R19 R03 T88 A01 A12 A16
203 170,260 235/35R19 G01 K42 K56 R03 A18 K45 R21
e1*98/14*0139*.. 170-270 225/35R19 R02 T88 V19 S01
170-270 235/35R19 K41 K43 R02 T87 T88
170-270 255/30R19 K2b K42 K56 R03
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A16
204, 204K, -/AMG A18 Car Cpe
e1*2001/116* Lim S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A01 A12 A16
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A18 K45 R21
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 V19 S01
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T84 A01 A12 A16
HO T88 A18 R21 S01
G363,
e1*92/53*0001*..
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A01 A12 A16
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A18 Cpe V19
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 S01
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A12 A16
202 A18 R21 S01
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A16
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A18 Car R21
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 V19 S01
CL 63/65 -AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A16
216, 216AMG A18 Cpe S04
e1*2001/116*0372*..,
e1*2001/116*0426*..
(FIN: WDD216...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 6 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

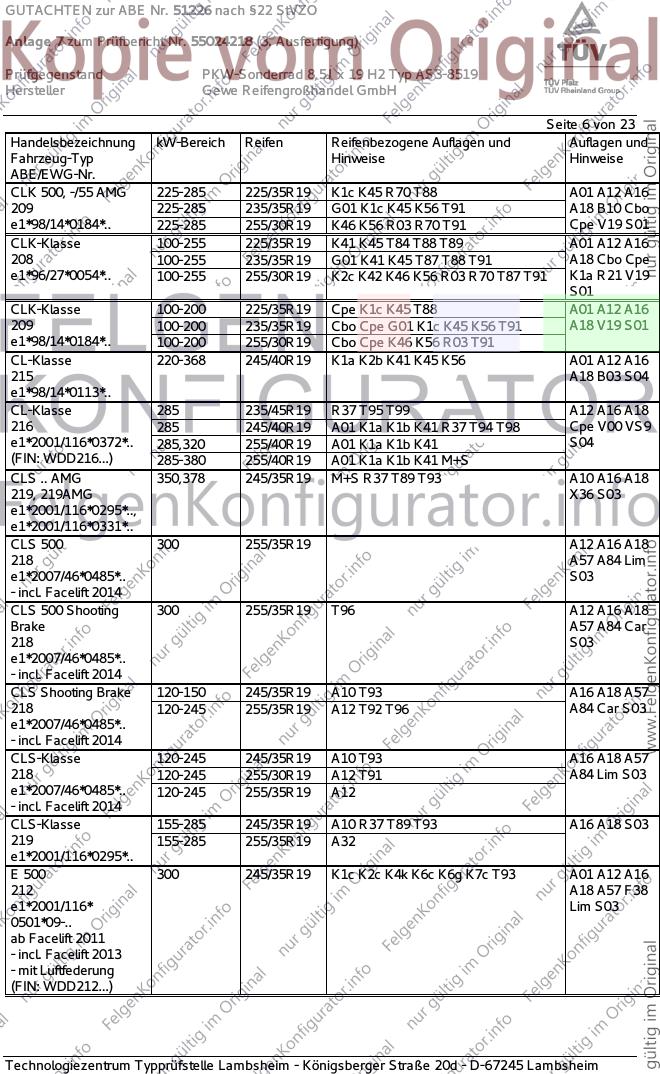

CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A01 A12 A16
209 225-285 235/35R19 G01 K1c K45 K56 T91 A18 B10 Cbo
e1*98/14*0184*.. 225-285 255/30R19 K46 K56 R03 R70 T91 Cpe V19 S01
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A01 A12 A16
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A18 Cbo Cpe
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 T91 K1a R21 V19
S01
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A01 A12 A16
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 K56 T91 A18 V19 S01
e1*98/14*0184*.. 100-200 255/30R19 Cbo Cpe K46 K56 R03 T91
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 A01 A12 A16
215 A18 B03 S04
e1*98/14*0113*..
CL-Klasse 285 235/45R19 R37 T95 T99 A12 A16 A18
216 285 245/40R19 A01 K1a K1b K41 R37 T94 T98 Cpe V00 VS9
e1*2001/116*0372*.. 285,320 255/40R19 A01 K1a K1b K41 S04
(FIN: WDD216...) 285-380 255/40R19 A01 K1a K1b K41 M+S
CLS .. AMG 350,378 245/35R19 M+S R37 T89 T93 A10 A16 A18
219, 219AMG X36 S03
e1*2001/116*0295*..,
e1*2001/116*0331*..
CLS 500 300 255/35R19 A12 A16 A18
218 A57 A84 Lim
e1*2007/46*0485*.. S03
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 T96 A12 A16 A18
Brake A57 A84 Car
218 S03
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-150 245/35R19 A10 T93 A16 A18 A57
218 120-245 255/35R19 A12 T92 T96 A84 Car S03
e1*2007/46*0485*..
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 A10 T93 A16 A18 A57
218 120-245 255/30R19 A12 T91 A84 Lim S03
e1*2007/46*0485*.. 120-245 255/35R19 A12
- incl. Facelift 2014
CLS-Klasse 155-285 245/35R19 A10 R37 T89 T93 A16 A18 S03
219 155-285 255/35R19 A32
e1*2001/116*0295*..
E 500 300 245/35R19 K1c K2c K4k K6c K6g K7c T93 A01 A12 A16
212 A18 A57 F38
e1*2001/116* Lim S03
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)

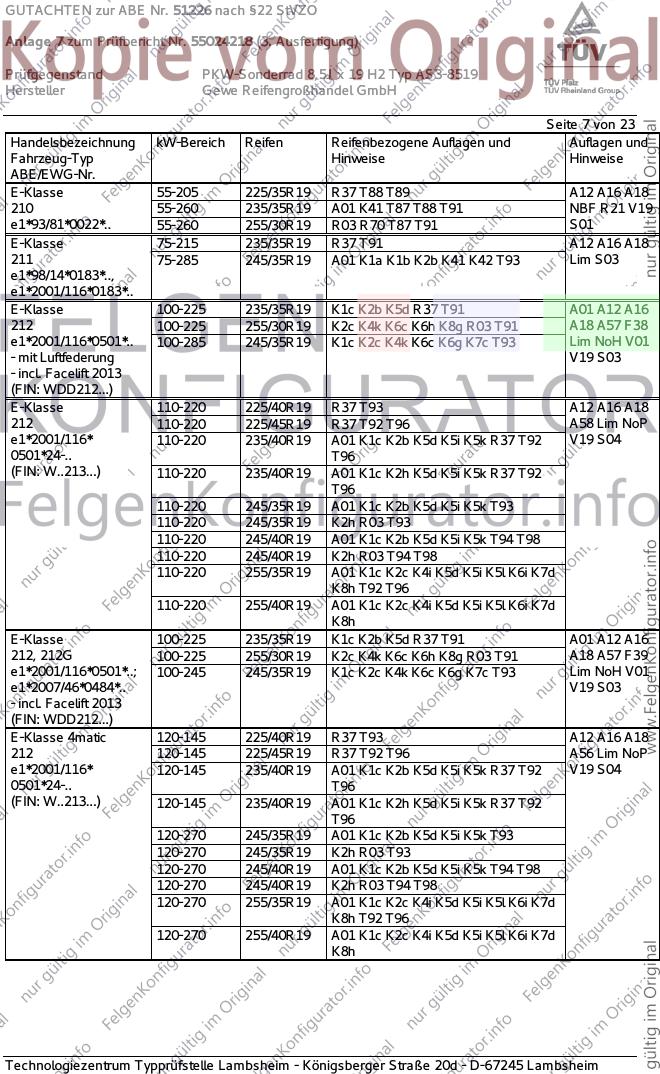

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 7 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 55-205 225/35R19 R37 T88 T89 A12 A16 A18
210 55-260 235/35R19 A01 K41 T87 T88 T91 NBF R21 V19
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 S01
E-Klasse 75-215 235/35R19 R37 T91 A12 A16 A18
211 75-285 245/35R19 A01 K1a K1b K2b K41 K42 T93 Lim S03
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A16
212 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A18 A57 F38
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2c K4k K6c K6g K7c T93 Lim NoH V01
- mit Luftfederung V19 S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 R37 T93 A12 A16 A18
212 110-220 225/45R19 R37 T92 T96 A58 Lim NoP
e1*2001/116* 110-220 235/40R19 A01 K1c K2b K5d K5i K5k R37 T92 V19 S04
0501*24-.. T96
(FIN: W..213...) 110-220 235/40R19 A01 K1c K2h K5d K5i K5k R37 T92
T96
110-220 245/35R19 A01 K1c K2b K5d K5i K5k T93
110-220 245/35R19 K2h R03 T93
110-220 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
110-220 245/40R19 K2h R03 T94 T98
110-220 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T92 T96
110-220 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A12 A16
212, 212G 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A18 A57 F39
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2c K4k K6c K6g K7c T93 Lim NoH V01
e1*2007/46*0484*.. V19 S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/40R19 R37 T93 A12 A16 A18
212 120-145 225/45R19 R37 T92 T96 A56 Lim NoP
e1*2001/116* 120-145 235/40R19 A01 K1c K2b K5d K5i K5k R37 T92 V19 S04
0501*24-.. T96
(FIN: W..213...) 120-145 235/40R19 A01 K1c K2h K5d K5i K5k R37 T92
T96
120-270 245/35R19 A01 K1c K2b K5d K5i K5k T93
120-270 245/35R19 K2h R03 T93
120-270 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
120-270 245/40R19 K2h R03 T94 T98
120-270 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T92 T96
120-270 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h

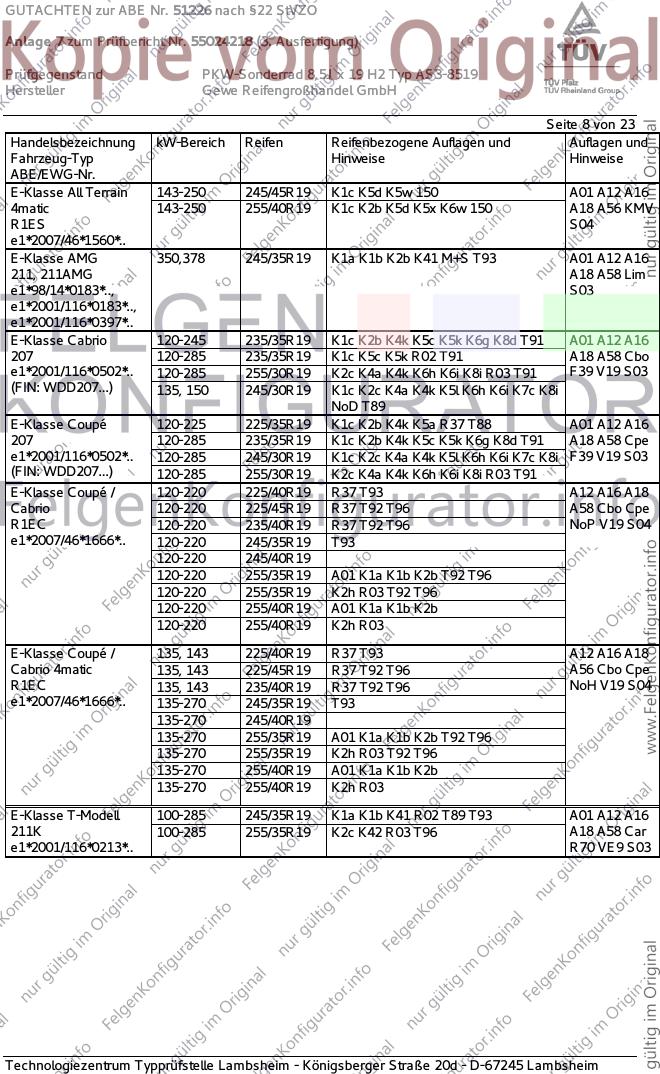

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 8 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse All Terrain 143-250 245/45R19 K1c K5d K5w 150 A01 A12 A16
4matic 143-250 255/40R19 K1c K2b K5d K5x K6w 150 A18 A56 KMV
R1ES S04
e1*2007/46*1560*..
E-Klasse AMG 350,378 245/35R19 K1a K1b K2b K41 M+S T93 A01 A12 A16
211, 211AMG A18 A58 Lim
e1*98/14*0183*.., S03
e1*2001/116*0183*..,
e1*2001/116*0397*..
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A01 A12 A16
207 120-285 235/35R19 K1c K5c K5k R02 T91 A18 A58 Cbo
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 F39 V19 S03
(FIN: WDD207...) 135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i
NoD T89
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A16
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A18 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i F39 V19 S03
(FIN: WDD207...) 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91
E-Klasse Coupé / 120-220 225/40R19 R37 T93 A12 A16 A18
Cabrio 120-220 225/45R19 R37 T92 T96 A58 Cbo Cpe
R1EC 120-220 235/40R19 R37 T92 T96 NoP V19 S04
e1*2007/46*1666*.. 120-220 245/35R19 T93
120-220 245/40R19
120-220 255/35R19 A01 K1a K1b K2b T92 T96
120-220 255/35R19 K2h R03 T92 T96
120-220 255/40R19 A01 K1a K1b K2b
120-220 255/40R19 K2h R03
E-Klasse Coupé / 135, 143 225/40R19 R37 T93 A12 A16 A18
Cabrio 4matic 135, 143 225/45R19 R37 T92 T96 A56 Cbo Cpe
R1EC 135, 143 235/40R19 R37 T92 T96 NoH V19 S04
e1*2007/46*1666*.. 135-270 245/35R19 T93
135-270 245/40R19
135-270 255/35R19 A01 K1a K1b K2b T92 T96
135-270 255/35R19 K2h R03 T92 T96
135-270 255/40R19 A01 K1a K1b K2b
135-270 255/40R19 K2h R03
E-Klasse T-Modell 100-285 245/35R19 K1a K1b K41 R02 T89 T93 A01 A12 A16
211K 100-285 255/35R19 K2c K42 R03 T96 A18 A58 Car
e1*2001/116*0213*.. R70 VE9 S03

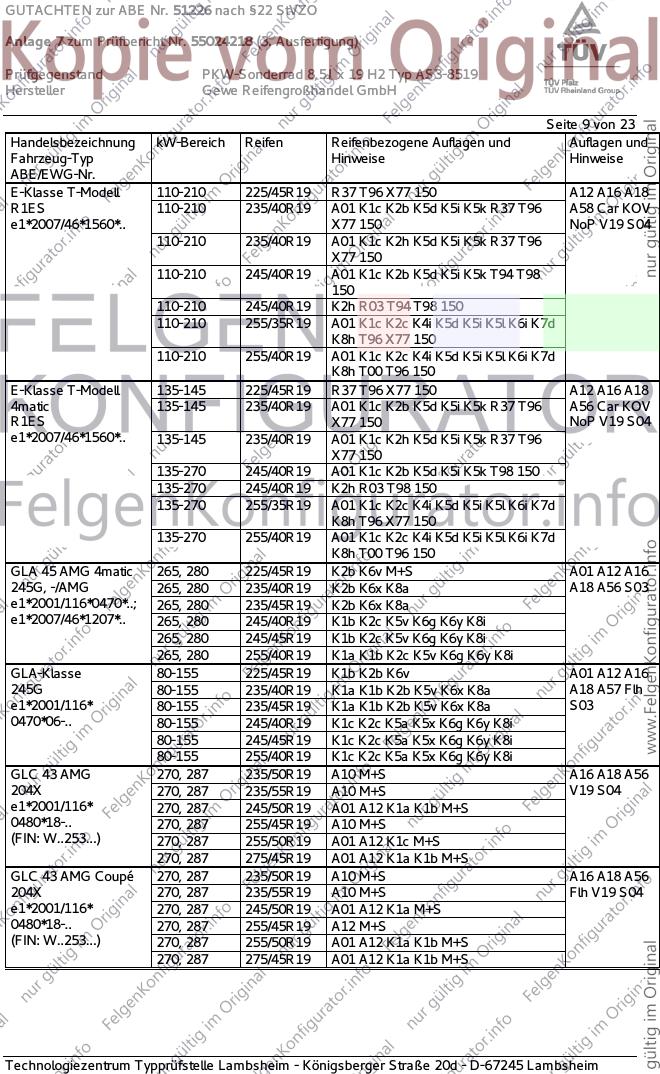

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 9 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 110-210 225/45R19 R37 T96 X77 150 A12 A16 A18
R1ES 110-210 235/40R19 A01 K1c K2b K5d K5i K5k R37 T96 A58 Car KOV
e1*2007/46*1560*.. X77 150 NoP V19 S04
110-210 235/40R19 A01 K1c K2h K5d K5i K5k R37 T96
X77 150
110-210 245/40R19 A01 K1c K2b K5d K5i K5k T94 T98
150
110-210 245/40R19 K2h R03 T94 T98 150
110-210 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T96 X77 150
110-210 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T00 T96 150
E-Klasse T-Modell 135-145 225/45R19 R37 T96 X77 150 A12 A16 A18
4matic 135-145 235/40R19 A01 K1c K2b K5d K5i K5k R37 T96 A56 Car KOV
R1ES X77 150 NoP V19 S04
e1*2007/46*1560*.. 135-145 235/40R19 A01 K1c K2h K5d K5i K5k R37 T96
X77 150
135-270 245/40R19 A01 K1c K2b K5d K5i K5k T98 150
135-270 245/40R19 K2h R03 T98 150
135-270 255/35R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T96 X77 150
135-270 255/40R19 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T00 T96 150
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A16
245G, -/AMG 265, 280 235/40R19 K2b K6x K8a A18 A56 S03
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 245/40R19 K1b K2c K5v K6g K6y K8i
265, 280 245/45R19 K1b K2c K5v K6g K6y K8i
265, 280 255/40R19 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A16
245G 80-155 235/40R19 K1a K1b K2b K5v K6x K8a A18 A57 Flh
e1*2001/116* 80-155 235/45R19 K1a K1b K2b K5v K6x K8a S03
0470*06-.. 80-155 245/40R19 K1c K2c K5a K5x K6g K6y K8i
80-155 245/45R19 K1c K2c K5a K5x K6g K6y K8i
80-155 255/40R19 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270, 287 235/50R19 A10 M+S A16 A18 A56
204X 270, 287 235/55R19 A10 M+S V19 S04
e1*2001/116* 270, 287 245/50R19 A01 A12 K1a K1b M+S
0480*18-.. 270, 287 255/45R19 A10 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1c M+S
270, 287 275/45R19 A01 A12 K1a K1b M+S
GLC 43 AMG Coupé 270, 287 235/50R19 A10 M+S A16 A18 A56
204X 270, 287 235/55R19 A10 M+S Flh V19 S04
e1*2001/116* 270, 287 245/50R19 A01 A12 K1a M+S
0480*18-.. 270, 287 255/45R19 A12 M+S
(FIN: W..253...) 270, 287 255/50R19 A01 A12 K1a K1b M+S
270, 287 275/45R19 A01 A12 K1a K1b M+S

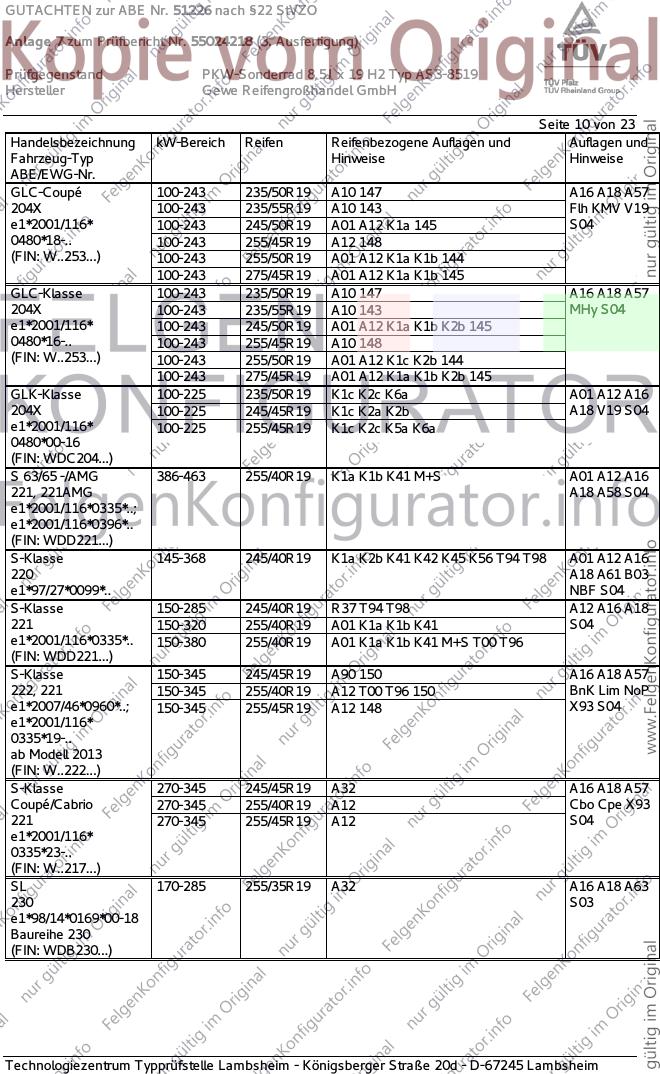

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 10 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-243 235/50R19 A10 147 A16 A18 A57
204X 100-243 235/55R19 A10 143 Flh KMV V19
e1*2001/116* 100-243 245/50R19 A01 A12 K1a 145 S04
0480*18-.. 100-243 255/45R19 A12 148
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1a K1b 144
100-243 275/45R19 A01 A12 K1a K1b 145
GLC-Klasse 100-243 235/50R19 A10 147 A16 A18 A57
204X 100-243 235/55R19 A10 143 MHy S04
e1*2001/116* 100-243 245/50R19 A01 A12 K1a K1b K2b 145
0480*16-.. 100-243 255/45R19 A10 148
(FIN: W..253...) 100-243 255/50R19 A01 A12 K1c K2b 144
100-243 275/45R19 A01 A12 K1a K1b K2b 145
GLK-Klasse 100-225 235/50R19 K1c K2c K6a A01 A12 A16
204X 100-225 245/45R19 K1c K2a K2b A18 V19 S04
e1*2001/116* 100-225 255/45R19 K1c K2c K5a K6a
0480*00-16
(FIN: WDC204...)
S 63/65 -/AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A12 A16
221, 221AMG A18 A58 S04
e1*2001/116*0335*..;
e1*2001/116*0396*..
(FIN: WDD221...)
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A16
220 A18 A61 B03
e1*97/27*0099*.. NBF S04
S-Klasse 150-285 245/40R19 R37 T94 T98 A12 A16 A18
221 150-320 255/40R19 A01 K1a K1b K41 S04
e1*2001/116*0335*.. 150-380 255/40R19 A01 K1a K1b K41 M+S T00 T96
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 A90 150 A16 A18 A57
222, 221 150-345 255/40R19 A12 T00 T96 150 BnK Lim NoP
e1*2007/46*0960*..; 150-345 255/45R19 A12 148 X93 S04
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 270-345 245/45R19 A32 A16 A18 A57
Coupé/Cabrio 270-345 255/40R19 A12 Cbo Cpe X93
221 270-345 255/45R19 A12 S04
e1*2001/116*
0335*23-..
(FIN: W..217...)
SL 170-285 255/35R19 A32 A16 A18 A63
230 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 11 von 23
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und

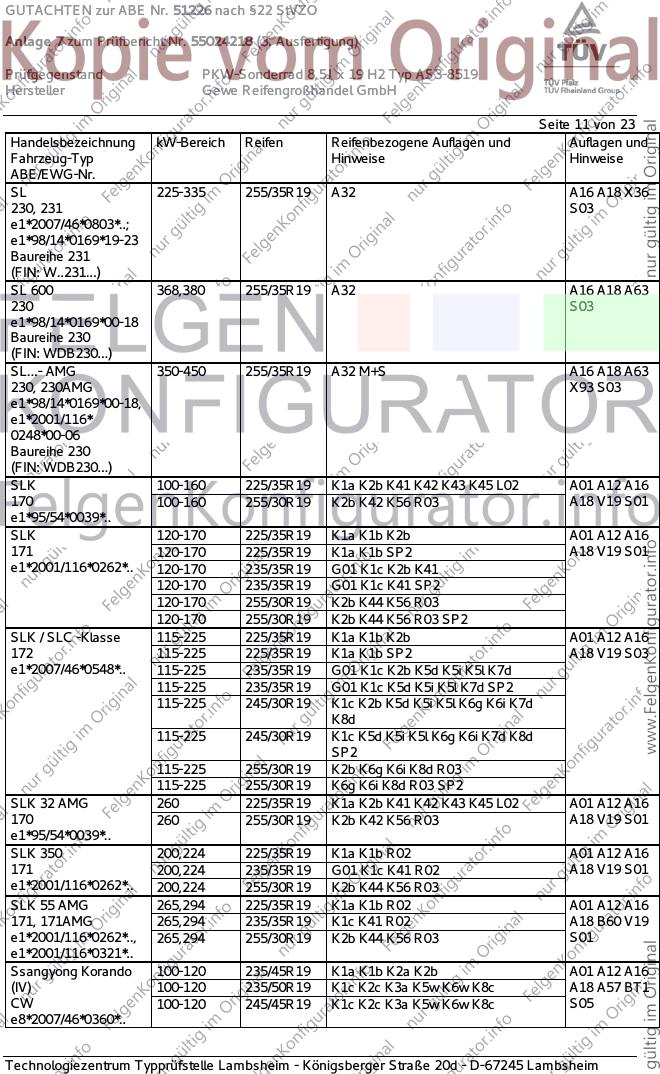

Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 225-335 255/35R19 A32 A16 A18 X36
230, 231 S03
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/35R19 A32 A16 A18 A63
230 S03
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL...- AMG 350-450 255/35R19 A32 M+S A16 A18 A63
230, 230AMG X93 S03
e1*98/14*0169*00-18,
e1*2001/116*
0248*00-06
Baureihe 230
(FIN: WDB230...)
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A16
170 100-160 255/30R19 K2b K42 K56 R03 A18 V19 S01
e1*95/54*0039*..
SLK 120-170 225/35R19 K1a K1b K2b A01 A12 A16
171 120-170 225/35R19 K1a K1b SP2 A18 V19 S01
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41
120-170 235/35R19 G01 K1c K41 SP2
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK / SLC -Klasse 115-225 225/35R19 K1a K1b K2b A01 A12 A16
172 115-225 225/35R19 K1a K1b SP2 A18 V19 S03
e1*2007/46*0548*.. 115-225 235/35R19 G01 K1c K2b K5d K5i K5l K7d
115-225 235/35R19 G01 K1c K5d K5i K5l K7d SP2
115-225 245/30R19 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
115-225 245/30R19 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
115-225 255/30R19 K2b K6g K6i K8d R03
115-225 255/30R19 K6g K6i K8d R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A12 A16
170 260 255/30R19 K2b K42 K56 R03 A18 V19 S01
e1*95/54*0039*..
SLK 350 200,224 225/35R19 K1a K1b R02 A01 A12 A16
171 200,224 235/35R19 G01 K1c K41 R02 A18 V19 S01
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03
SLK 55 AMG 265,294 225/35R19 K1a K1b R02 A01 A12 A16
171, 171AMG 265,294 235/35R19 K1c K41 R02 A18 B60 V19
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 S01
e1*2001/116*0321*..
Ssangyong Korando 100-120 235/45R19 K1a K1b K2a K2b A01 A12 A16
(IV) 100-120 235/50R19 K1c K2c K3a K5w K6w K8c A18 A57 BT1
CW 100-120 245/45R19 K1c K2c K3a K5w K6w K8c S05
e8*2007/46*0360*..

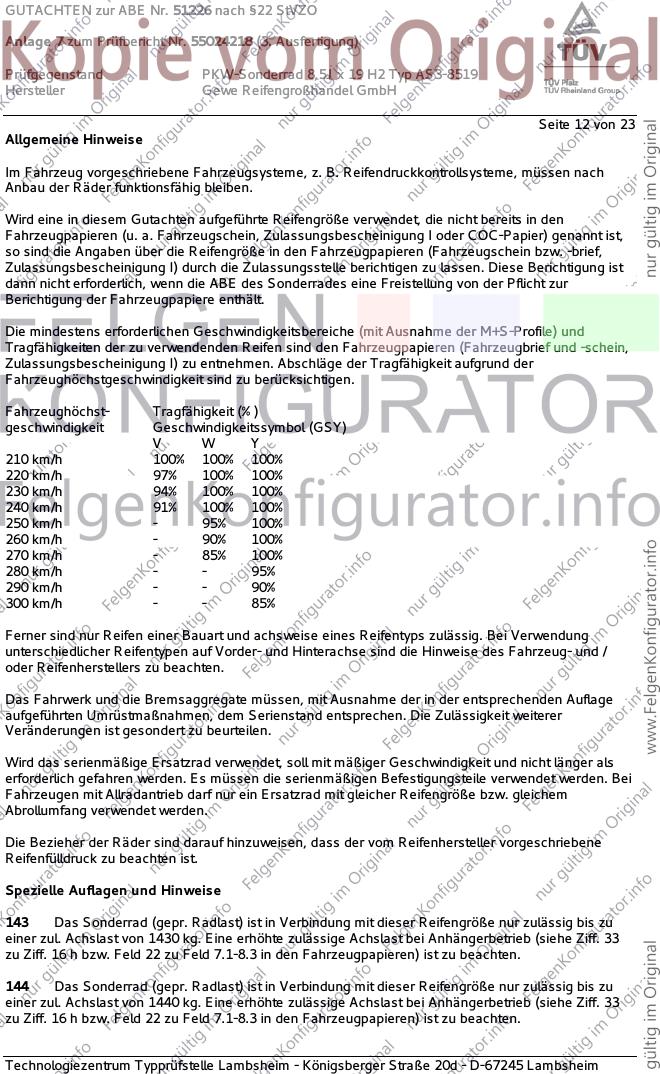

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 12 von 23
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH

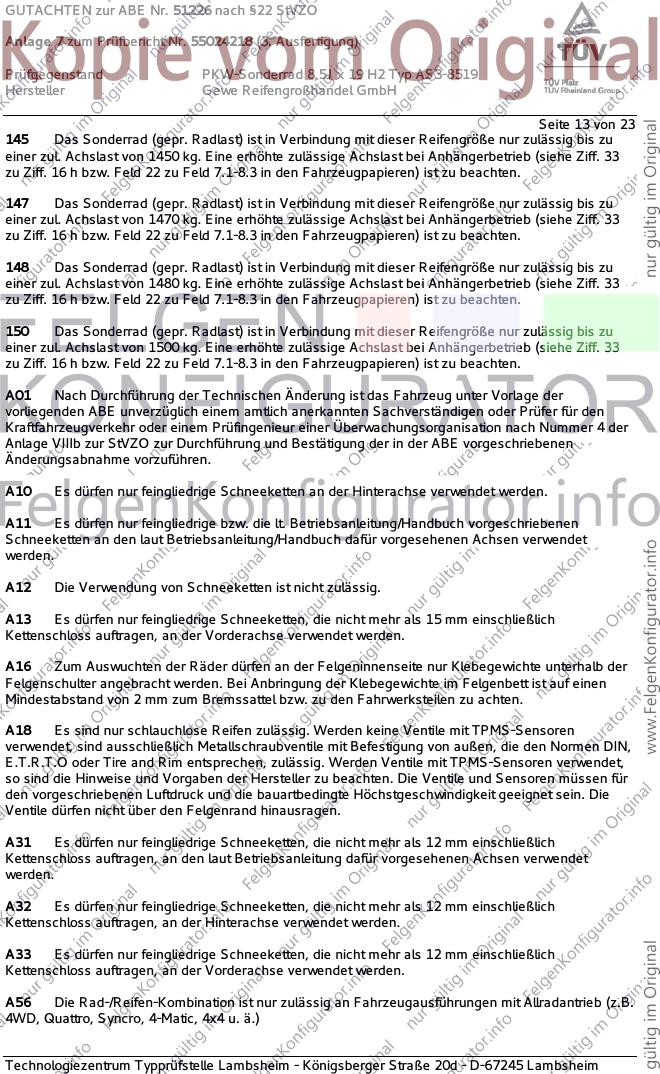

Seite 13 von 23
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH

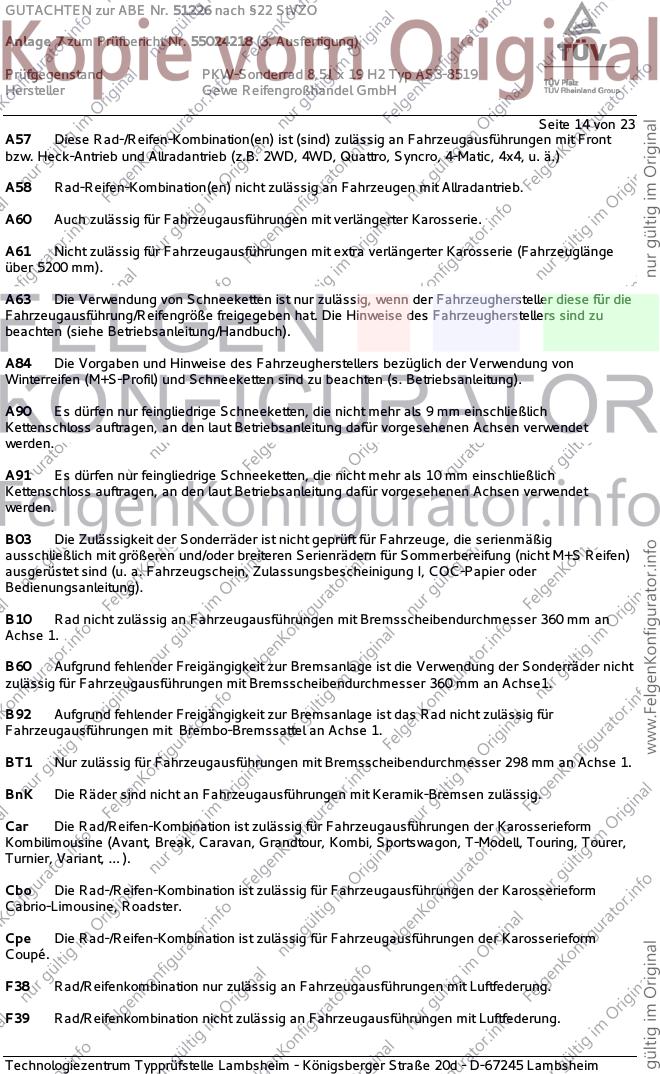

Seite 14 von 23
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BT1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 298 mm an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.

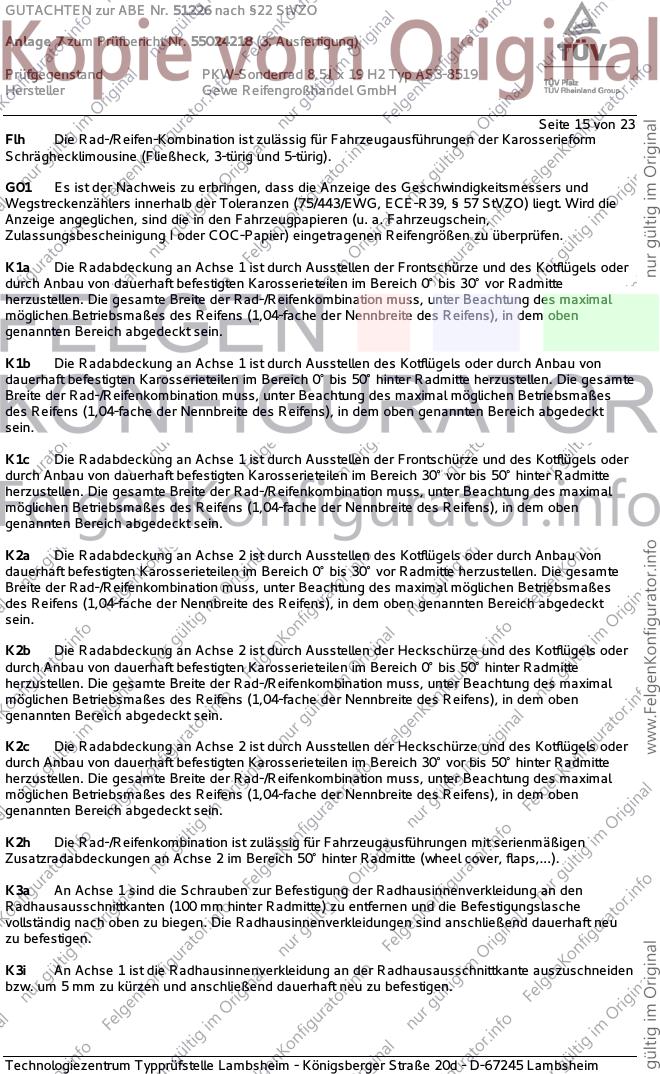

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 15 von 23
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.

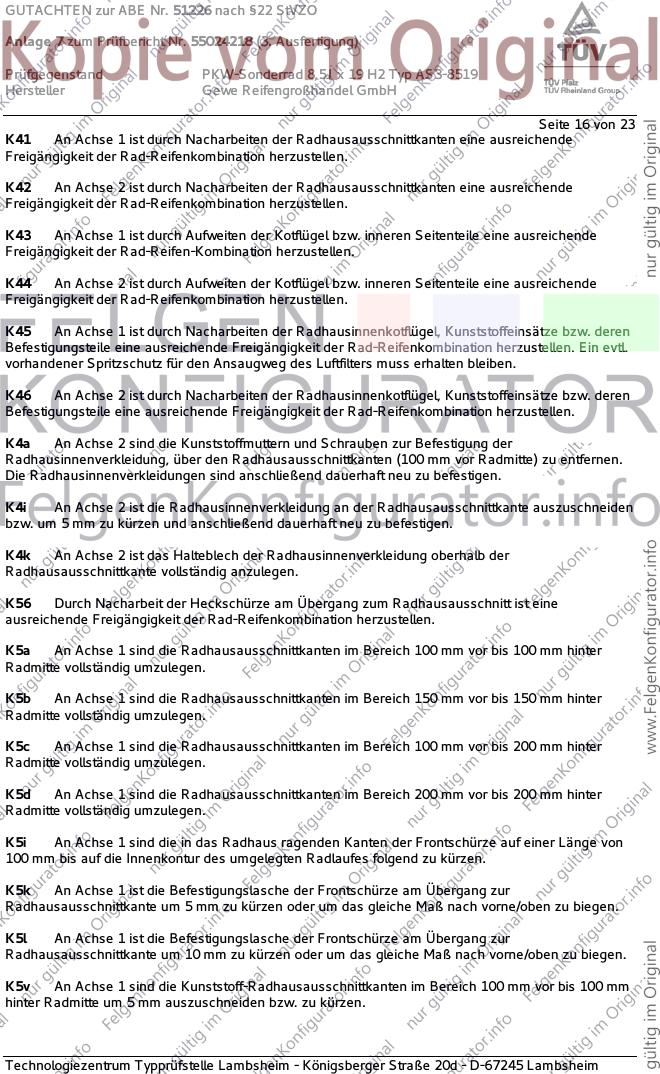

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 16 von 23
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung, über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.

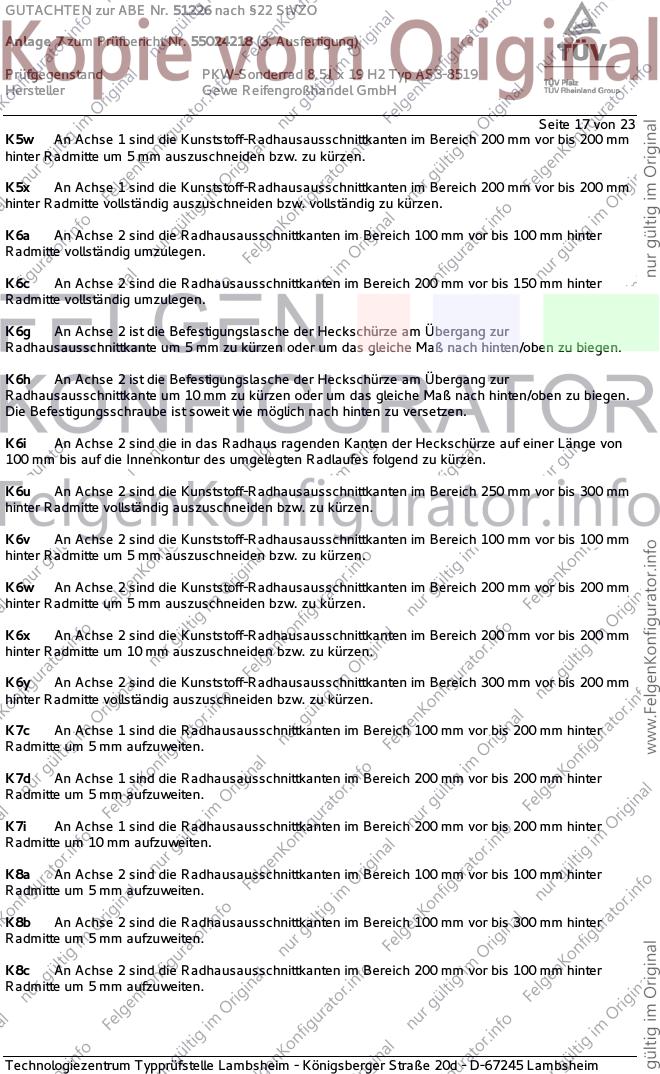

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 17 von 23
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.

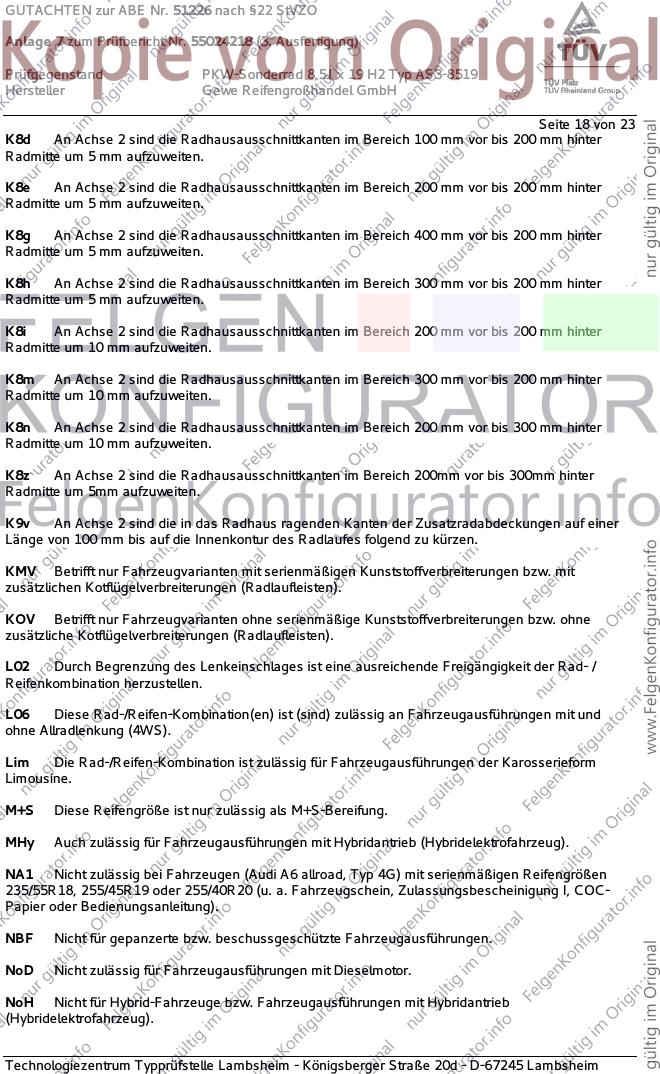

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 18 von 23
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).

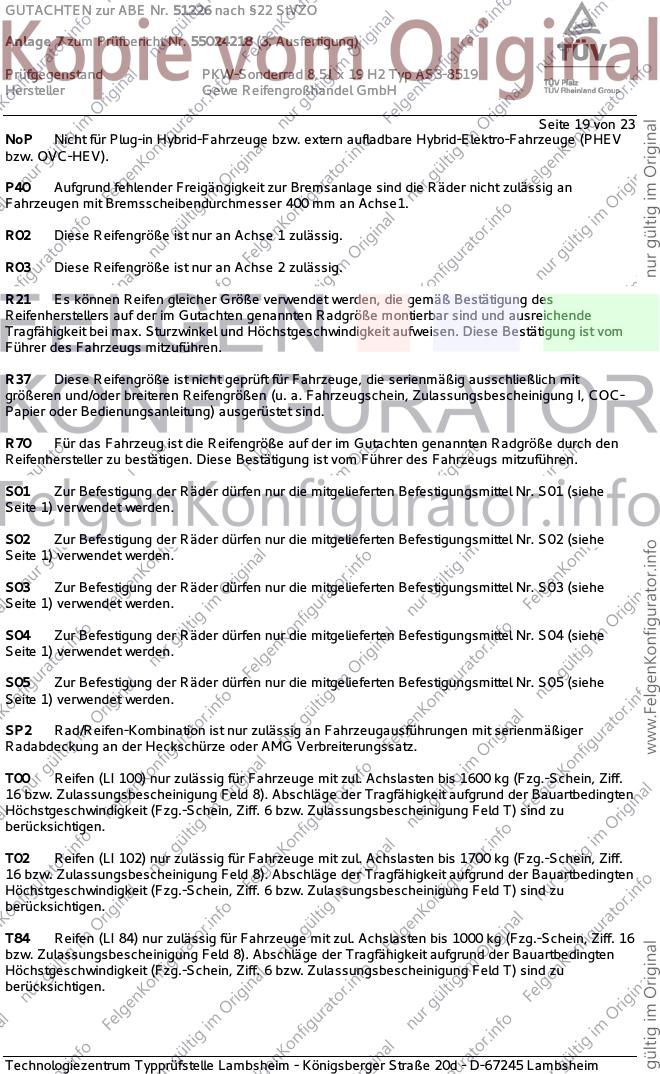

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 19 von 23
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
P40 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 400 mm an Achse1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 20 von 23
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 21 von 23
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 22 von 23
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. März 2021 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51226 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55024218 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5J x 19 H2 Typ AS3-8519
Hersteller Gewe Reifengroßhandel GmbH
Seite 23 von 23
Das Gutachten umfasst Blatt 1 bis 23 und gilt für Sonderräder ab Herstellungsdatum Januar 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 19. März 2021
Wagner 00363792.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
