Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 50792*06
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 50792*06
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
Superior Industries Leichtmetallräder Germany GmbH
DE-67098 Bad Dürkheim
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
TOR 809
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 50792*06
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 50792*06
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
09.03.2022
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55015916 (7. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 50792*06
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
22 1. Ausfertigung
19 3. Ausfertigung
4, 6 7. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 50792*06
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4

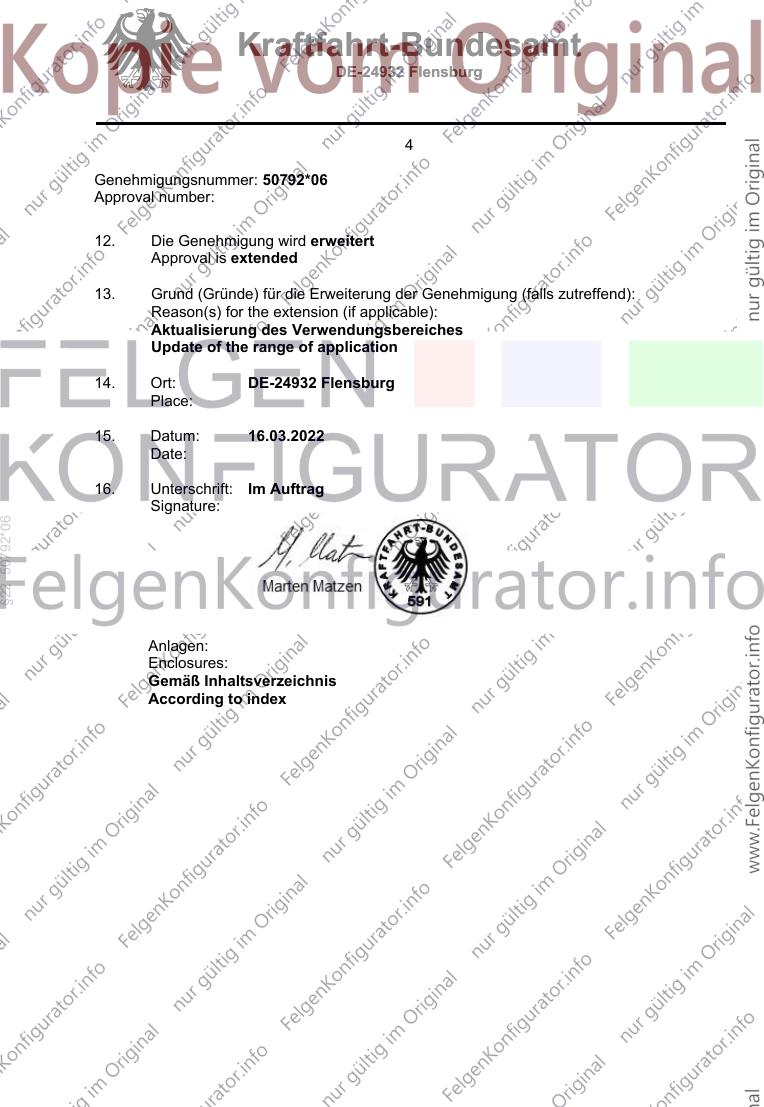

Genehmigungsnummer: 50792*06
Approval number:
12. Die Genehmigung wird erweitert
Approval is extended
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Aktualisierung des Verwendungsbereiches
Update of the range of application
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 16.03.2022
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 50792*06
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

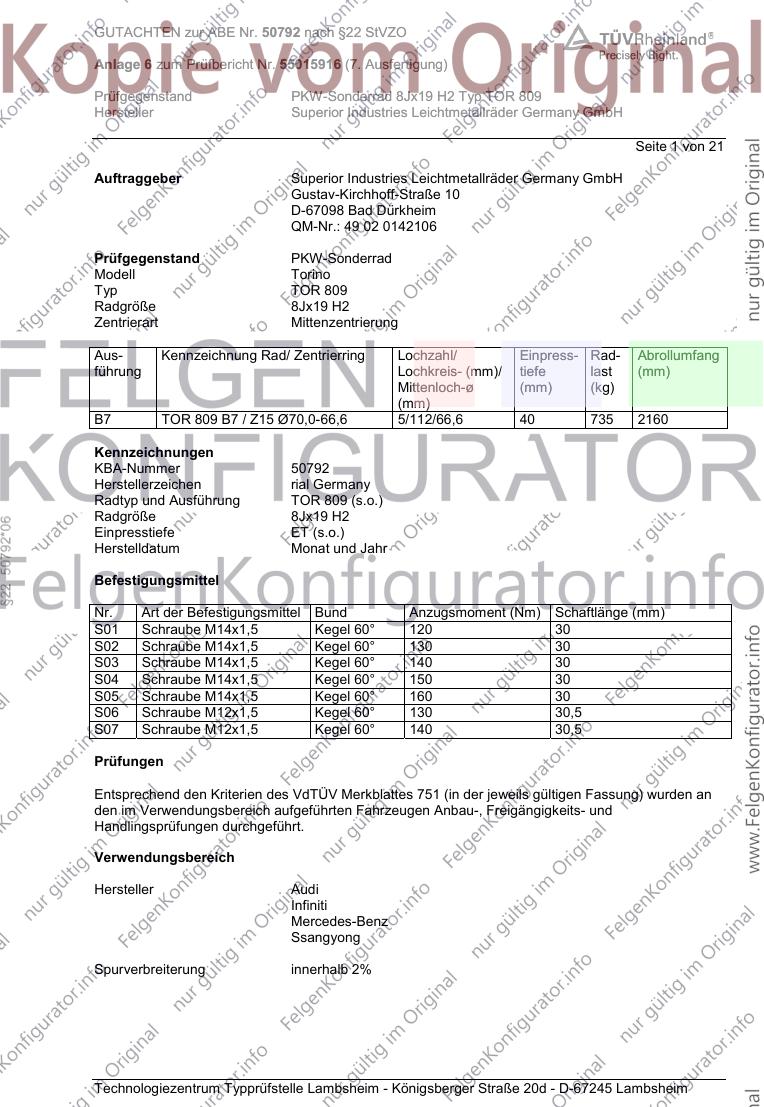

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 21
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0142106
Prüfgegenstand PKW-Sonderrad
Modell Torino
Typ TOR 809
Radgröße 8Jx19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 TOR 809 B7 / Z15 Ø70,0-66,6 5/112/66,6 40 735 2160
Kennzeichnungen
KBA-Nummer 50792
Herstellerzeichen rial Germany
Radtyp und Ausführung TOR 809 (s.o.)
Radgröße 8Jx19 H2
§22 50792*06
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 30
S02 Schraube M14x1,5 Kegel 60° 130 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 150 30
S05 Schraube M14x1,5 Kegel 60° 160 30
S06 Schraube M12x1,5 Kegel 60° 130 30,5
S07 Schraube M12x1,5 Kegel 60° 140 30,5
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

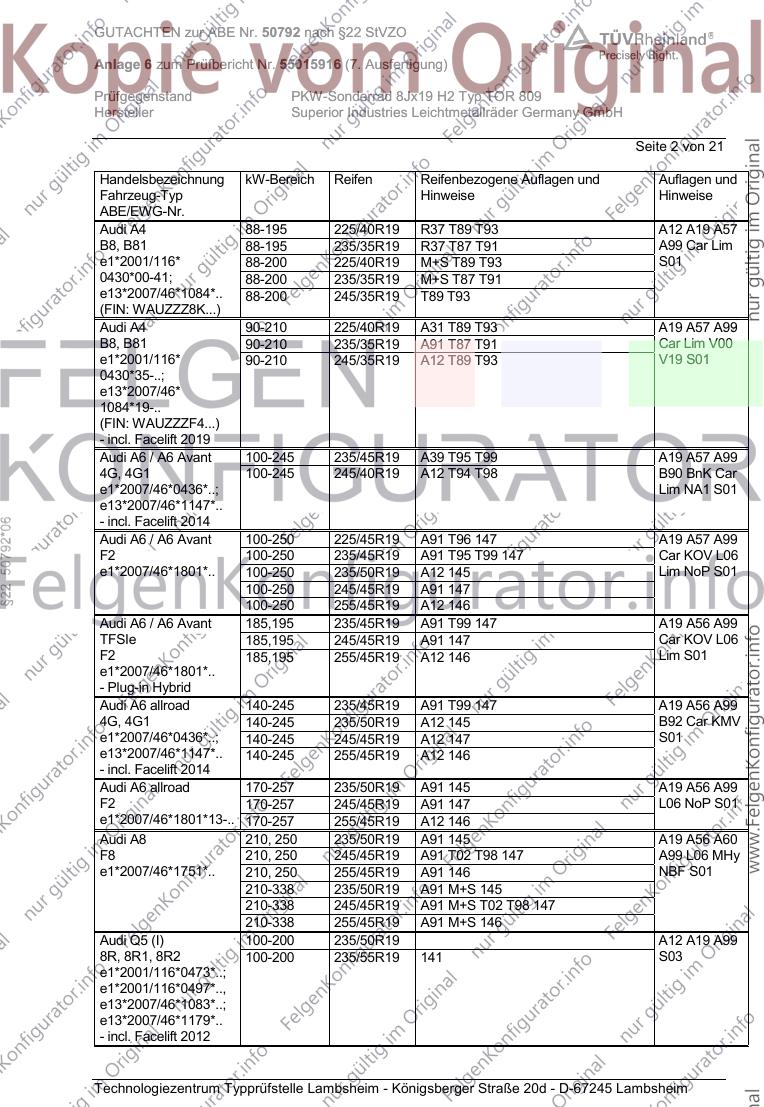

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A19 A57
B8, B81 88-195 235/35R19 R37 T87 T91 A99 Car Lim
e1*2001/116* 88-200 225/40R19 M+S T89 T93 S01
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 T89 T93
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/40R19 A31 T89 T93 A19 A57 A99
B8, B81 90-210 235/35R19 A91 T87 T91 Car Lim V00
e1*2001/116* 90-210 245/35R19 A12 T89 T93 V19 S01
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 235/45R19 A39 T95 T99 A19 A57 A99
4G, 4G1 100-245 245/40R19 A12 T94 T98 B90 BnK Car
e1*2007/46*0436*..; Lim NA1 S01
e13*2007/46*1147*..
- incl. Facelift 2014
§22 50792*06
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 147 A19 A57 A99
F2 100-250 235/45R19 A91 T95 T99 147 Car KOV L06
e1*2007/46*1801*.. 100-250 235/50R19 A12 145 Lim NoP S01
100-250 245/45R19 A91 147
100-250 255/45R19 A12 146
Audi A6 / A6 Avant 185,195 235/45R19 A91 T99 147 A19 A56 A99
TFSIe 185,195 245/45R19 A91 147 Car KOV L06
F2 185,195 255/45R19 A12 146 Lim S01
e1*2007/46*1801*..
- Plug-in Hybrid
Audi A6 allroad 140-245 235/45R19 A91 T99 147 A19 A56 A99
4G, 4G1 140-245 235/50R19 A12 145 B92 Car KMV
e1*2007/46*0436*..; 140-245 245/45R19 A12 147 S01
e13*2007/46*1147*.. 140-245 255/45R19 A12 146
- incl. Facelift 2014
Audi A6 allroad 170-257 235/50R19 A91 145 A19 A56 A99
F2 170-257 245/45R19 A91 147 L06 NoP S01
e1*2007/46*1801*13-.. 170-257 255/45R19 A12 146
Audi A8 210, 250 235/50R19 A91 145 A19 A56 A60
F8 210, 250 245/45R19 A91 T02 T98 147 A99 L06 MHy
e1*2007/46*1751*.. 210, 250 255/45R19 A91 146 NBF S01
210-338 235/50R19 A91 M+S 145
210-338 245/45R19 A91 M+S T02 T98 147
210-338 255/45R19 A91 M+S 146
Audi Q5 (I) 100-200 235/50R19 A12 A19 A99
8R, 8R1, 8R2 100-200 235/55R19 141 S03
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

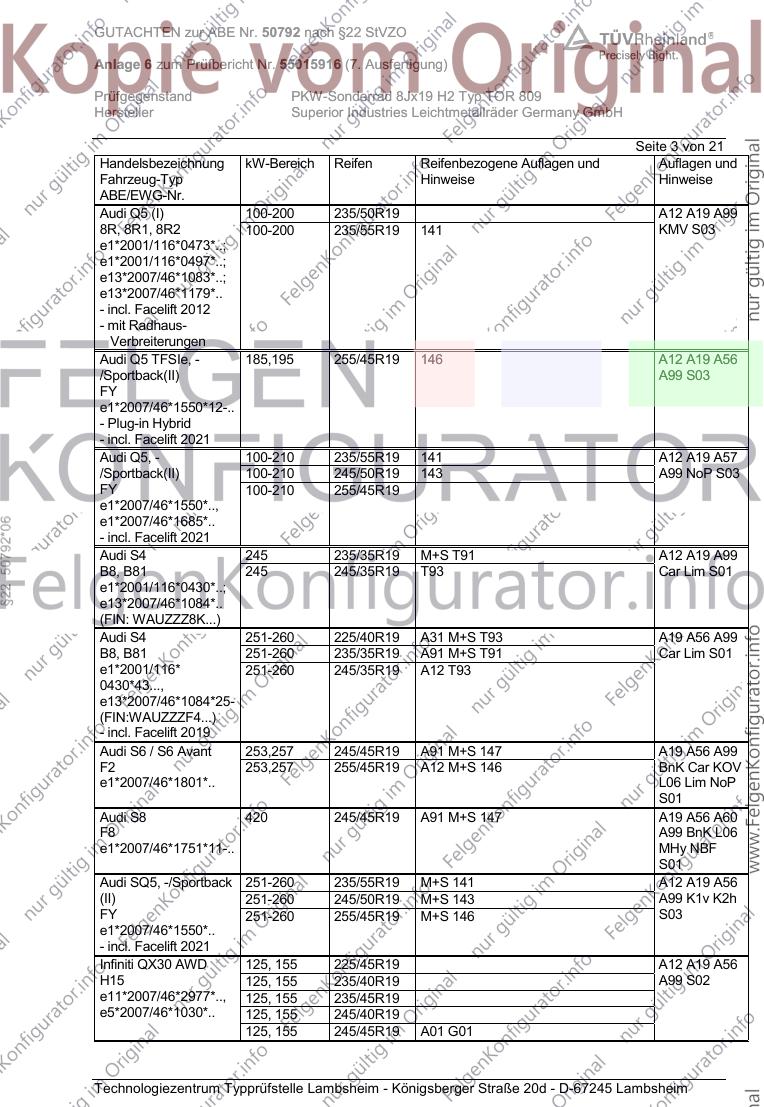

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/50R19 A12 A19 A99
8R, 8R1, 8R2 100-200 235/55R19 141 KMV S03
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 255/45R19 146 A12 A19 A56
/Sportback(II) A99 S03
FY
e1*2007/46*1550*12-..
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5, - 100-210 235/55R19 141 A12 A19 A57
/Sportback(II) 100-210 245/50R19 143 A99 NoP S03
FY 100-210 255/45R19
e1*2007/46*1550*..,
e1*2007/46*1685*..
§22 50792*06
- incl. Facelift 2021
Audi S4 245 235/35R19 M+S T91 A12 A19 A99
B8, B81 245 245/35R19 T93 Car Lim S01
e1*2001/116*0430*..;
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/40R19 A31 M+S T93 A19 A56 A99
B8, B81 251-260 235/35R19 A91 M+S T91 Car Lim S01
e1*2001/116* 251-260 245/35R19 A12 T93
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S6 / S6 Avant 253,257 245/45R19 A91 M+S 147 A19 A56 A99
F2 253,257 255/45R19 A12 M+S 146 BnK Car KOV
e1*2007/46*1801*.. L06 Lim NoP
S01
Audi S8 420 245/45R19 A91 M+S 147 A19 A56 A60
F8 A99 BnK L06
e1*2007/46*1751*11-.. MHy NBF
S01
Audi SQ5, -/Sportback 251-260 235/55R19 M+S 141 A12 A19 A56
(II) 251-260 245/50R19 M+S 143 A99 K1v K2h
FY 251-260 255/45R19 M+S 146 S03
e1*2007/46*1550*..
- incl. Facelift 2021
Infiniti QX30 AWD 125, 155 225/45R19 A12 A19 A56
H15 125, 155 235/40R19 A99 S02
e11*2007/46*2977*.., 125, 155 235/45R19
e5*2007/46*1030*.. 125, 155 245/40R19
125, 155 245/45R19 A01 G01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

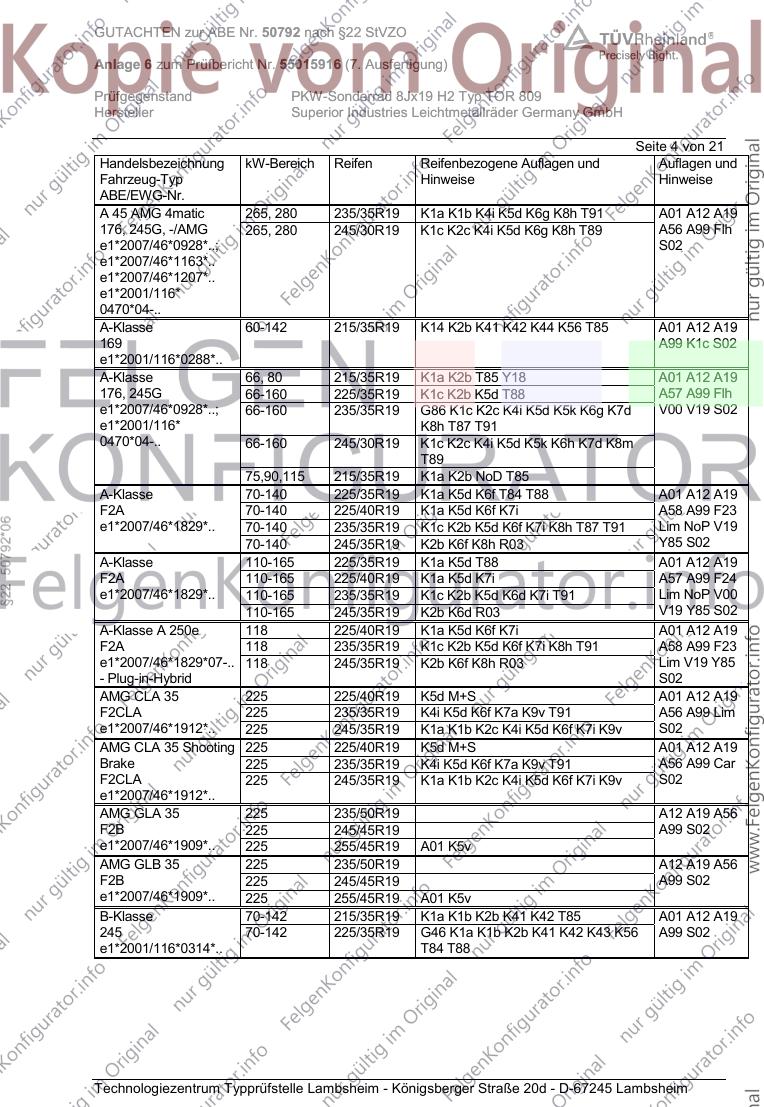

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A 45 AMG 4matic 265, 280 235/35R19 K1a K1b K4i K5d K6g K8h T91 A01 A12 A19
176, 245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6g K8h T89 A56 A99 Flh
e1*2007/46*0928*..; S02
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
A-Klasse 60-142 215/35R19 K14 K2b K41 K42 K44 K56 T85 A01 A12 A19
169 A99 K1c S02
e1*2001/116*0288*..
A-Klasse 66, 80 215/35R19 K1a K2b T85 Y18 A01 A12 A19
176, 245G 66-160 225/35R19 K1c K2b K5d T88 A57 A99 Flh
e1*2007/46*0928*..; 66-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d V00 V19 S02
e1*2001/116* K8h T87 T91
0470*04-.. 66-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
75,90,115 215/35R19 K1a K2b NoD T85
A-Klasse 70-140 225/35R19 K1a K5d K6f T84 T88 A01 A12 A19
F2A 70-140 225/40R19 K1a K5d K6f K7i A58 A99 F23
§22 50792*06
e1*2007/46*1829*.. 70-140 235/35R19 K1c K2b K5d K6f K7i K8h T87 T91 Lim NoP V19
70-140 245/35R19 K2b K6f K8h R03 Y85 S02
A-Klasse 110-165 225/35R19 K1a K5d T88 A01 A12 A19
F2A 110-165 225/40R19 K1a K5d K7i A57 A99 F24
e1*2007/46*1829*.. 110-165 235/35R19 K1c K2b K5d K6d K7i T91 Lim NoP V00
110-165 245/35R19 K2b K6d R03 V19 Y85 S02
A-Klasse A 250e 118 225/40R19 K1a K5d K6f K7i A01 A12 A19
F2A 118 235/35R19 K1c K2b K5d K6f K7i K8h T91 A58 A99 F23
e1*2007/46*1829*07-.. 118 245/35R19 K2b K6f K8h R03 Lim V19 Y85
- Plug-in-Hybrid S02
AMG CLA 35 225 225/40R19 K5d M+S A01 A12 A19
F2CLA 225 235/35R19 K4i K5d K6f K7a K9v T91 A56 A99 Lim
e1*2007/46*1912*.. 225 245/35R19 K1a K1b K2c K4i K5d K6f K7i K9v S02
AMG CLA 35 Shooting 225 225/40R19 K5d M+S A01 A12 A19
Brake 225 235/35R19 K4i K5d K6f K7a K9v T91 A56 A99 Car
F2CLA 225 245/35R19 K1a K1b K2c K4i K5d K6f K7i K9v S02
e1*2007/46*1912*..
AMG GLA 35 225 235/50R19 A12 A19 A56
F2B 225 245/45R19 A99 S02
e1*2007/46*1909*.. 225 255/45R19 A01 K5v
AMG GLB 35 225 235/50R19 A12 A19 A56
F2B 225 245/45R19 A99 S02
e1*2007/46*1909*.. 225 255/45R19 A01 K5v
B-Klasse 70-142 215/35R19 K1a K1b K2b K41 K42 T85 A01 A12 A19
245 70-142 225/35R19 G46 K1a K1b K2b K41 K42 K43 K56 A99 S02
e1*2001/116*0314*.. T84 T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 66, 80 215/35R19 A58 K1a K1b K2b T85 A01 A12 A19
246, 245G 66-155 225/35R19 A57 K1a K1b K2b T88 A99 NoE V00
e1*2007/46*0751*..; 66-155 235/35R19 A57 G01 K1c K2c K4i K5c K8h T87 V19 S02
e1*2001/116* T91
0470*04-.. 66-155 245/30R19 A57 K1c K2c K4i K5c K8h T89
- incl. Facelift 2014 75,90,115 215/35R19 A58 K1a K1b K2b NoD T85
B-Klasse 70-165 225/35R19 K1a K2b K5d K6f T88 A01 A12 A19
F2B 70-165 225/40R19 K1a K2b K5d K6f K7i A57 A99 F24
e1*2007/46*1909*.. 70-165 235/35R19 K1c K2b K4i K5d K6f K7i T87 T91 NoP V00 V19
70-165 245/35R19 K2c K4i K6f K6i K8h R03 S02
B-Klasse 70-140 225/35R19 K1a K2b K4i K5d K6f K8h T88 A01 A12 A19
F2B 70-140 225/40R19 K1a K2b K4i K5d K6f K7i K8h A58 A99 F23
e1*2007/46*1909*.. 70-140 235/35R19 K1c K2b K4i K5d K6f K7i K8h T87 T91 NoP V19 S02
70-140 245/35R19 K2b K4i K6f K6i K8m R03
B-Klasse B 250e 118 225/40R19 K1a K2b K4i K5d K6f K7i K8h A01 A12 A19
F2B 118 235/35R19 K1c K2b K4i K5d K6f K7i K8h T91 A58 A99 F23
e1*2007/46*1909*05-.. 118 245/35R19 K2b K4i K6f K6i K8m R03 V19 S02
- Plug-in-Hybrid
B-Klasse electric drive 65 (132) 225/40R19 A12 A19 A58
§22 50792*06
245G 65 (132) 235/35R19 A01 K5w K6w T91 A99 Flh KMV
e1*2001/116*0470*.. S02
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 K42 K56 M+S T91 A01 A12 A19
204, 204K, -/AMG A99 Car Cpe
e1*2001/116* Lim S02
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 T89 T93 A12 A19 A58
204 85-190 235/35R19 A01 K1a K1b K2b T91 A99 Lim NoP
e1*2001/116* 85-190 245/35R19 A01 K1c K2b T89 T93 V19 S02
0431*29-.. 85-190 245/35R19 K2h R03 T89 T93
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 115-225 225/35R19 Cpe T88 A12 A19 A99
204 88-215 225/35R19 Lim T88 V19 S02
e1*2001/116*0431*.. 88-225 235/35R19 A01 Cpe G01 K1c K2b K41 K42 K56
- Limousine/Coupe Lim
- incl. Facelift 2011 88-225 245/30R19 A01 Cpe K1c K2b K41 K42 K56 Lim
(FIN: WDD204...) T89
C-Klasse 120-150 235/35R19 A01 A12 K1a K1b K2b T91 A19 A57 A99
R2CW 120-195 225/40R19 A90 T89 T93 B70 L05 Lim
e1*2018/858*00016*.. 120-195 245/35R19 A01 A12 K1a K1b K2b T89 T93 NoE NoP V19
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

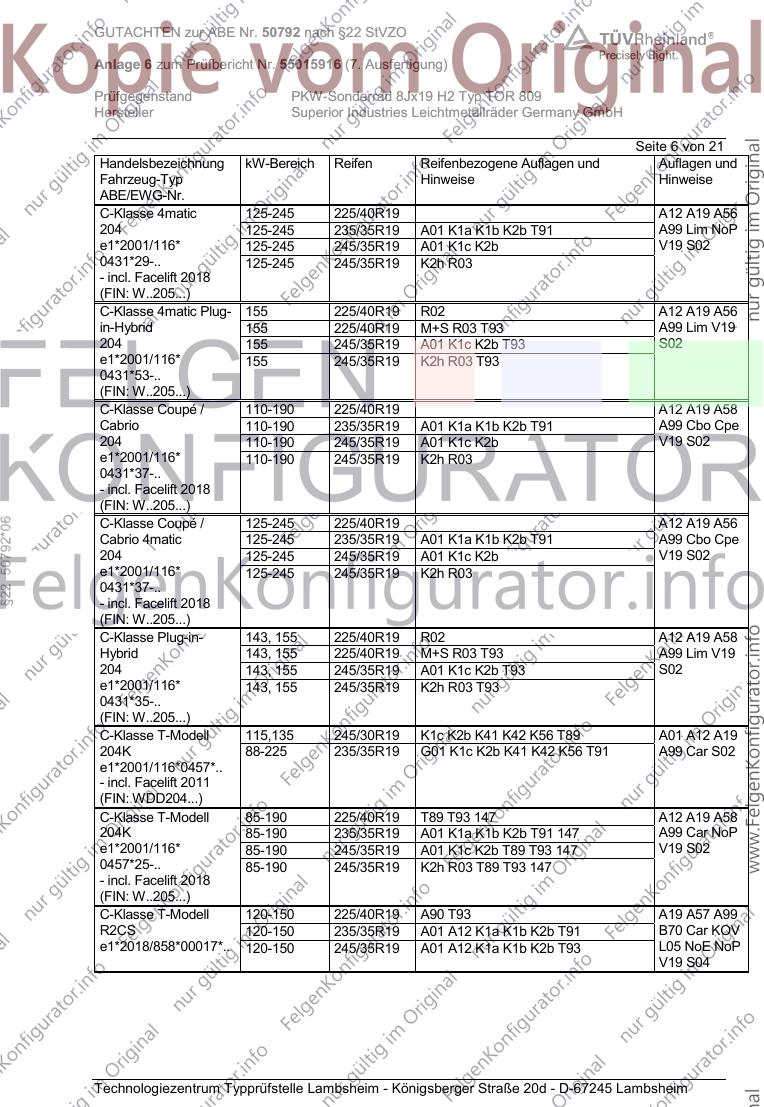

Seite 6 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 125-245 225/40R19 A12 A19 A56
204 125-245 235/35R19 A01 K1a K1b K2b T91 A99 Lim NoP
e1*2001/116* 125-245 245/35R19 A01 K1c K2b V19 S02
0431*29-.. 125-245 245/35R19 K2h R03
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic Plug- 155 225/40R19 R02 A12 A19 A56
in-Hybrid 155 225/40R19 M+S R03 T93 A99 Lim V19
204 155 245/35R19 A01 K1c K2b T93 S02
e1*2001/116* 155 245/35R19 K2h R03 T93
0431*53-..
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/40R19 A12 A19 A58
Cabrio 110-190 235/35R19 A01 K1a K1b K2b T91 A99 Cbo Cpe
204 110-190 245/35R19 A01 K1c K2b V19 S02
e1*2001/116* 110-190 245/35R19 K2h R03
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/40R19 A12 A19 A56
§22 50792*06
Cabrio 4matic 125-245 235/35R19 A01 K1a K1b K2b T91 A99 Cbo Cpe
204 125-245 245/35R19 A01 K1c K2b V19 S02
e1*2001/116* 125-245 245/35R19 K2h R03
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Plug-in- 143, 155 225/40R19 R02 A12 A19 A58
Hybrid 143, 155 225/40R19 M+S R03 T93 A99 Lim V19
204 143, 155 245/35R19 A01 K1c K2b T93 S02
e1*2001/116* 143, 155 245/35R19 K2h R03 T93
0431*35-..
(FIN: W..205...)
C-Klasse T-Modell 115,135 245/30R19 K1c K2b K41 K42 K56 T89 A01 A12 A19
204K 88-225 235/35R19 G01 K1c K2b K41 K42 K56 T91 A99 Car S02
e1*2001/116*0457*..
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-190 225/40R19 T89 T93 147 A12 A19 A58
204K 85-190 235/35R19 A01 K1a K1b K2b T91 147 A99 Car NoP
e1*2001/116* 85-190 245/35R19 A01 K1c K2b T89 T93 147 V19 S02
0457*25-.. 85-190 245/35R19 K2h R03 T89 T93 147
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 A90 T93 A19 A57 A99
R2CS 120-150 235/35R19 A01 A12 K1a K1b K2b T91 B70 Car KOV
e1*2018/858*00017*.. 120-150 245/35R19 A01 A12 K1a K1b K2b T93 L05 NoE NoP
V19 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/40R19 T93 A12 A19 A56
4matic 125-245 235/35R19 A01 K1a K1b K2b T91 A99 Car NoP
204K 125-245 245/35R19 A01 K1c K2b T93 V19 S02
e1*2001/116* 125-245 245/35R19 K2h R03 T93
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA 45 AMG 4matic 265, 280 235/35R19 K1a K1b K4i K5d K6g K8h T91 A01 A12 A19
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6g K8h T89 A56 A99 Lim
e1*2007/46*1207*..; S02
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1a K1b K4i K5d K6g K8h T91 A01 A12 A19
245G, -/AMG 265, 280 245/30R19 K1c K2c K4i K5d K6g K8h T89 A56 A99 Car
e1*2007/46*1207*..; S02
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 215/35R19 K1a K1b K2b T85 Y16 A01 A12 A19
117, 245G A57 A99 Lim
§22 50792*06
80,90,115 215/35R19 K1a K1b K2b NoD T85
e1*2007/46*1007*..; 80-160 225/35R19 K1c K2b K5d T84 T88 V00 V19 S02
e1*2001/116* 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d
0470*04-.. K8h T87 T91
80-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
CLA-Klasse 85-165 225/40R19 K1a K1b K2b K5d K7a A01 A12 A19
F2CLA 85-165 235/35R19 K1a K1b K2b K4i K5d K6f K7i T87 A57 A99 F24
e1*2007/46*1912*.. T91 Lim NoP V00
85-165 245/35R19 K1c K2c K4i K5d K6f K7i V19 S02
CLA-Klasse CLA 250e 118 225/40R19 K1a K1b K5d K7a T93 A01 A12 A19
F2CLA 118 235/35R19 K1a K1b K2b K4i K5d K6f K7i T91 A58 A99 Car
e1*2007/46*1912*.. 118 245/35R19 K1c K2b K4i K5d K6f K7i T93 F23 V19 S02
- Shooting Brake
- Plug-in-Hybrid
CLA-Klasse CLA 250e 118 225/40R19 K1a K1b K5d K7a T93 A01 A12 A19
F2CLA 118 235/35R19 K1a K1b K2b K4i K5d K6f K7i T91 A58 A99 F23
e1*2007/46*1912*.. 118 245/35R19 K1c K2b K4i K5d K6f K7i T93 Lim V19 S02
- Plug-in-Hybrid
CLA-Klasse Shooting 80,90,115 215/35R19 K1a K1b K2b NoD T85 A01 A12 A19
Brake 80-160 225/35R19 K1c K2b K5d T84 T88 A57 A99 Car
245G 80-160 235/35R19 G86 K1c K2c K4i K5d K5k K6g K7d V00 V19 S02
e1*2001/116* K8h T87 T91
0470*12-.. 80-160 245/30R19 K1c K2c K4i K5d K5k K6h K7d K8m
T89
CLA-Klasse Shooting 85-165 225/40R19 K1a K1b K2b K5d K7a A01 A12 A19
Brake 85-165 235/35R19 K1a K1b K2b K4i K5d K6f K7i T87 A57 A99 Car
F2CLA T91 F24 NoP V00
e1*2007/46*1912*.. 85-165 245/35R19 K1c K2c K4i K5d K6f K7i V19 S02
CL-Klasse 220-368 245/40R19 T94 T98 A12 A19 A99
215 B03 S04
e1*98/14*0113*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 A10 T95 T99 A19 A99 B03
216 285 245/40R19 A10 T94 T98 Cpe S04
e1*2001/116*0372*..
(FIN: WDD216...)
E-Klasse 75-215 235/35R19 R37 T91 A12 A19 A99
211 75-285 245/35R19 T93 Lim S02
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 R37 T91 A12 A19 A57
212 100-285 245/35R19 A01 K1a K1b T93 A99 B03 F38
e1*2001/116*0501*.. Lim NoH S02
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 A10 R37 T93 A19 A58 A99
212 110-220 225/45R19 A12 R37 T92 T96 Lim NoP V19
e1*2001/116* 110-220 235/40R19 A10 R37 T92 T96 S04
0501*24-.. 110-220 245/35R19 A32 T93
(FIN: W..213...) 110-220 245/40R19 A32 T94 T98
§22 50792*06
E-Klasse 100-225 235/35R19 R37 T91 A12 A19 A57
212, 212G 100-245 245/35R19 A01 K1a K1b T93 A99 B03 F39
e1*2001/116*0501*..; Lim NoH S02
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 225/40R19 A10 R37 T93 A19 A56 A99
212 120-145 225/45R19 A12 R37 T92 T96 Lim NoP V19
e1*2001/116* 120-145 235/40R19 A10 R37 T92 T96 S04
0501*24-.. 120-270 245/35R19 A32 T93
(FIN: W..213...) 120-270 245/40R19 A32 T94 T98
E-Klasse All Terrain 143-250 245/45R19 A10 A84 147 A19 A56 A99
4matic KMV S04
R1ES
e1*2007/46*1560*..
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A19 A58
207 135, 150 245/30R19 NoD T89 A99 Cbo F39
e1*2001/116*0502*.. S02
(FIN: WDD207...)
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A19 A58
207 120-285 235/35R19 T91 A99 Cpe F39
e1*2001/116*0502*.. 120-285 245/30R19 T89 S02
(FIN: WDD207...)
E-Klasse Coupé / 120-220 225/40R19 A10 R37 T93 A19 A58 A99
Cabrio 120-220 225/45R19 A12 R37 T92 T96 Cbo Cpe NoP
R1EC 120-220 235/40R19 A10 R37 T92 T96 V19 S04
e1*2007/46*1666*.. 120-220 245/35R19 A32 T93
120-220 245/40R19 A32
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

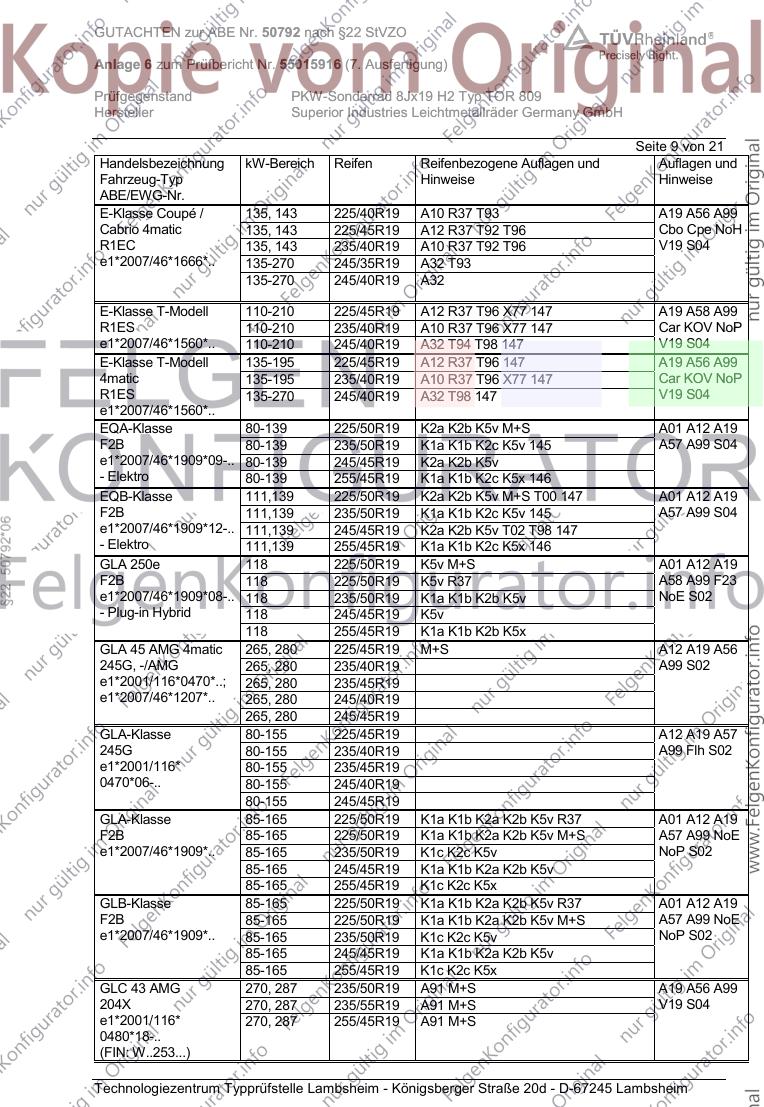

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 135, 143 225/40R19 A10 R37 T93 A19 A56 A99
Cabrio 4matic 135, 143 225/45R19 A12 R37 T92 T96 Cbo Cpe NoH
R1EC 135, 143 235/40R19 A10 R37 T92 T96 V19 S04
e1*2007/46*1666*.. 135-270 245/35R19 A32 T93
135-270 245/40R19 A32
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 147 A19 A58 A99
R1ES 110-210 235/40R19 A10 R37 T96 X77 147 Car KOV NoP
e1*2007/46*1560*.. 110-210 245/40R19 A32 T94 T98 147 V19 S04
E-Klasse T-Modell 135-195 225/45R19 A12 R37 T96 147 A19 A56 A99
4matic 135-195 235/40R19 A10 R37 T96 X77 147 Car KOV NoP
R1ES 135-270 245/40R19 A32 T98 147 V19 S04
e1*2007/46*1560*..
EQA-Klasse 80-139 225/50R19 K2a K2b K5v M+S A01 A12 A19
F2B 80-139 235/50R19 K1a K1b K2c K5v 145 A57 A99 S04
e1*2007/46*1909*09-.. 80-139 245/45R19 K2a K2b K5v
- Elektro 80-139 255/45R19 K1a K1b K2c K5x 146
EQB-Klasse 111,139 225/50R19 K2a K2b K5v M+S T00 147 A01 A12 A19
F2B 111,139 235/50R19 K1a K1b K2c K5v 145 A57 A99 S04
§22 50792*06
e1*2007/46*1909*12-.. 111,139 245/45R19 K2a K2b K5v T02 T98 147
- Elektro 111,139 255/45R19 K1a K1b K2c K5x 146
GLA 250e 118 225/50R19 K5v M+S A01 A12 A19
F2B 118 225/50R19 K5v R37 A58 A99 F23
e1*2007/46*1909*08-.. 118 235/50R19 K1a K1b K2b K5v NoE S02
- Plug-in Hybrid 118 245/45R19 K5v
118 255/45R19 K1a K1b K2b K5x
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A19 A56
245G, -/AMG 265, 280 235/40R19 A99 S02
e1*2001/116*0470*..; 265, 280 235/45R19
e1*2007/46*1207*.. 265, 280 245/40R19
265, 280 245/45R19
GLA-Klasse 80-155 225/45R19 A12 A19 A57
245G 80-155 235/40R19 A99 Flh S02
e1*2001/116* 80-155 235/45R19
0470*06-.. 80-155 245/40R19
80-155 245/45R19
GLA-Klasse 85-165 225/50R19 K1a K1b K2a K2b K5v R37 A01 A12 A19
F2B 85-165 225/50R19 K1a K1b K2a K2b K5v M+S A57 A99 NoE
e1*2007/46*1909*.. 85-165 235/50R19 K1c K2c K5v NoP S02
85-165 245/45R19 K1a K1b K2a K2b K5v
85-165 255/45R19 K1c K2c K5x
GLB-Klasse 85-165 225/50R19 K1a K1b K2a K2b K5v R37 A01 A12 A19
F2B 85-165 225/50R19 K1a K1b K2a K2b K5v M+S A57 A99 NoE
e1*2007/46*1909*.. 85-165 235/50R19 K1c K2c K5v NoP S02
85-165 245/45R19 K1a K1b K2a K2b K5v
85-165 255/45R19 K1c K2c K5x
GLC 43 AMG 270, 287 235/50R19 A91 M+S A19 A56 A99
204X 270, 287 235/55R19 A91 M+S V19 S04
e1*2001/116* 270, 287 255/45R19 A91 M+S
0480*18-..
(FIN: W..253...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

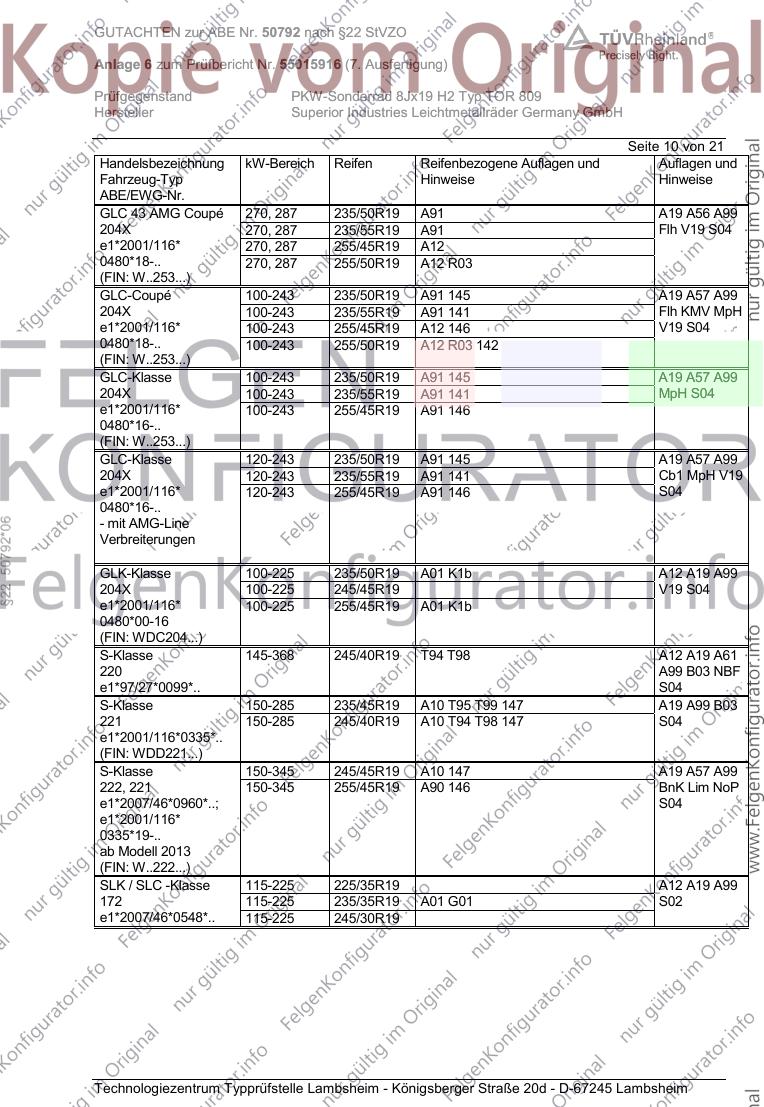

Seite 10 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG Coupé 270, 287 235/50R19 A91 A19 A56 A99
204X 270, 287 235/55R19 A91 Flh V19 S04
e1*2001/116* 270, 287 255/45R19 A12
0480*18-.. 270, 287 255/50R19 A12 R03
(FIN: W..253...)
GLC-Coupé 100-243 235/50R19 A91 145 A19 A57 A99
204X 100-243 235/55R19 A91 141 Flh KMV MpH
e1*2001/116* 100-243 255/45R19 A12 146 V19 S04
0480*18-.. 100-243 255/50R19 A12 R03 142
(FIN: W..253...)
GLC-Klasse 100-243 235/50R19 A91 145 A19 A57 A99
204X 100-243 235/55R19 A91 141 MpH S04
e1*2001/116* 100-243 255/45R19 A91 146
0480*16-..
(FIN: W..253...)
GLC-Klasse 120-243 235/50R19 A91 145 A19 A57 A99
204X 120-243 235/55R19 A91 141 Cb1 MpH V19
e1*2001/116* 120-243 255/45R19 A91 146 S04
0480*16-..
- mit AMG-Line
§22 50792*06
Verbreiterungen
GLK-Klasse 100-225 235/50R19 A01 K1b A12 A19 A99
204X 100-225 245/45R19 V19 S04
e1*2001/116* 100-225 255/45R19 A01 K1b
0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/40R19 T94 T98 A12 A19 A61
220 A99 B03 NBF
e1*97/27*0099*.. S04
S-Klasse 150-285 235/45R19 A10 T95 T99 147 A19 A99 B03
221 150-285 245/40R19 A10 T94 T98 147 S04
e1*2001/116*0335*..
(FIN: WDD221...)
S-Klasse 150-345 245/45R19 A10 147 A19 A57 A99
222, 221 150-345 255/45R19 A90 146 BnK Lim NoP
e1*2007/46*0960*..; S04
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
SLK / SLC -Klasse 115-225 225/35R19 A12 A19 A99
172 115-225 235/35R19 A01 G01 S02
e1*2007/46*0548*.. 115-225 245/30R19
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

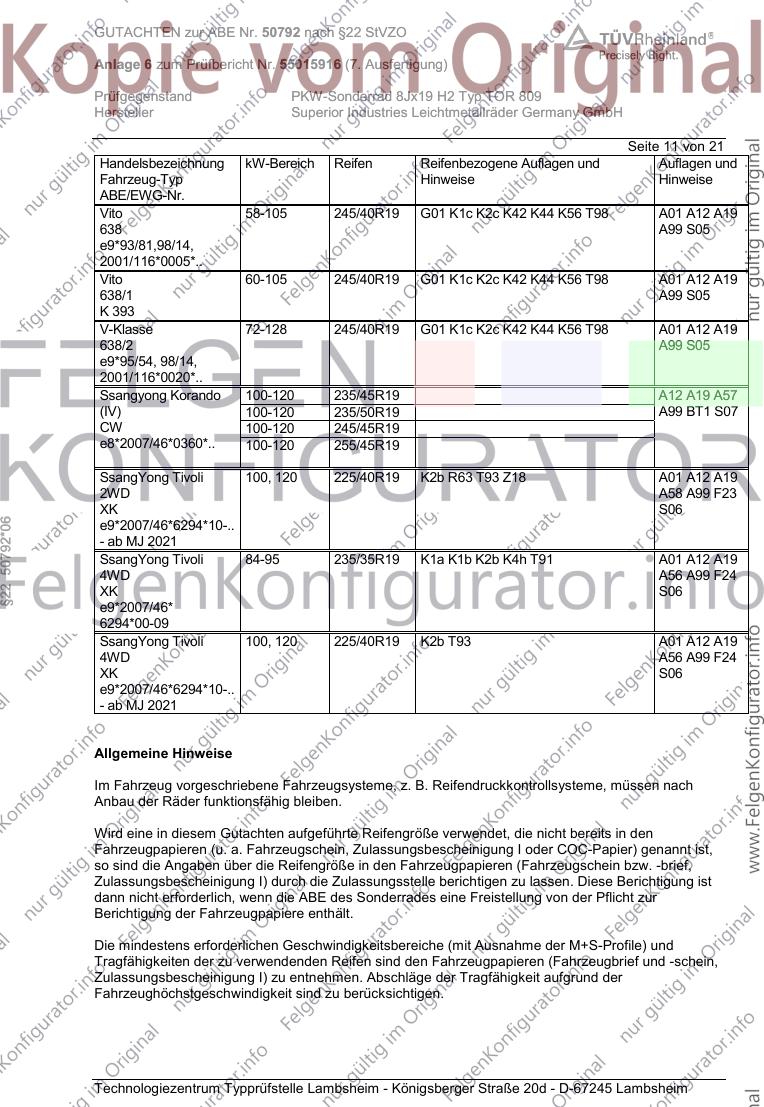

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 21
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vito 58-105 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A19
638 A99 S05
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A19
638/1 A99 S05
K 393
V-Klasse 72-128 245/40R19 G01 K1c K2c K42 K44 K56 T98 A01 A12 A19
638/2 A99 S05
e9*95/54, 98/14,
2001/116*0020*..
Ssangyong Korando 100-120 235/45R19 A12 A19 A57
(IV) 100-120 235/50R19 A99 BT1 S07
CW 100-120 245/45R19
e8*2007/46*0360*.. 100-120 255/45R19
SsangYong Tivoli 100, 120 225/40R19 K2b R63 T93 Z18 A01 A12 A19
2WD A58 A99 F23
XK S06
§22 50792*06
e9*2007/46*6294*10-..
- ab MJ 2021
SsangYong Tivoli 84-95 235/35R19 K1a K1b K2b K4h T91 A01 A12 A19
4WD A56 A99 F24
XK S06
e9*2007/46*
6294*00-09
SsangYong Tivoli 100, 120 225/40R19 K2b T93 A01 A12 A19
4WD A56 A99 F24
XK S06
e9*2007/46*6294*10-..
- ab MJ 2021
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

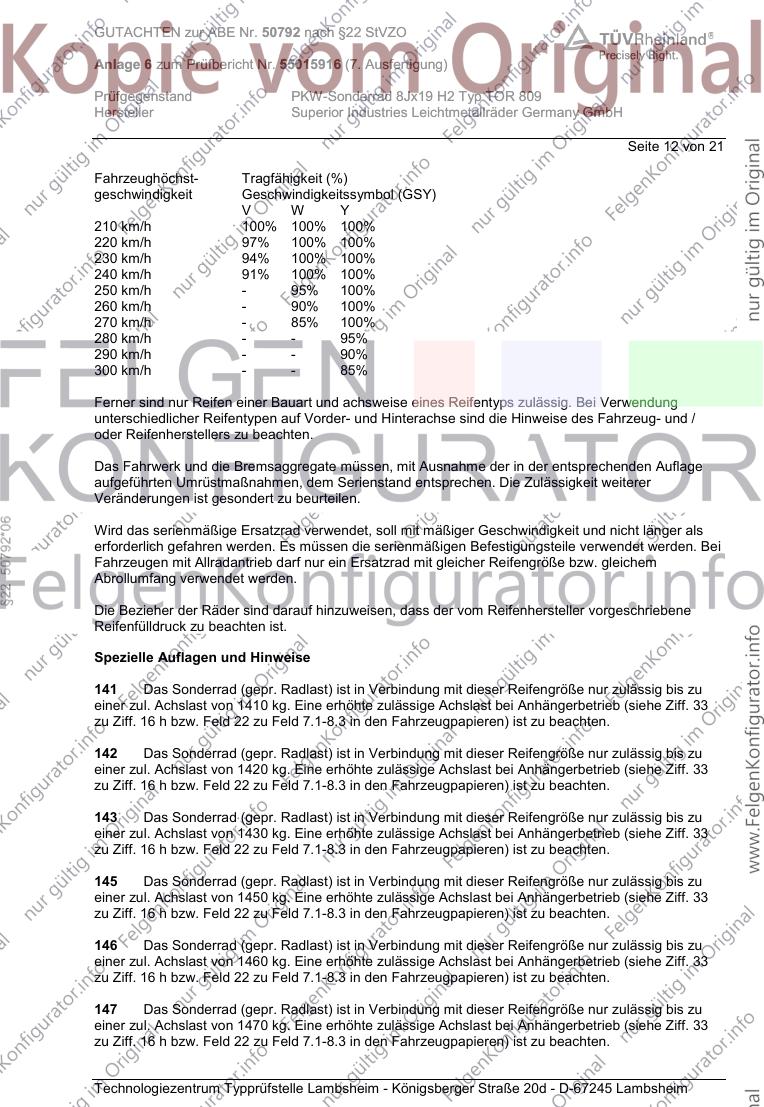

Seite 12 von 21
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
§22 50792*06
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
147 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1470 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

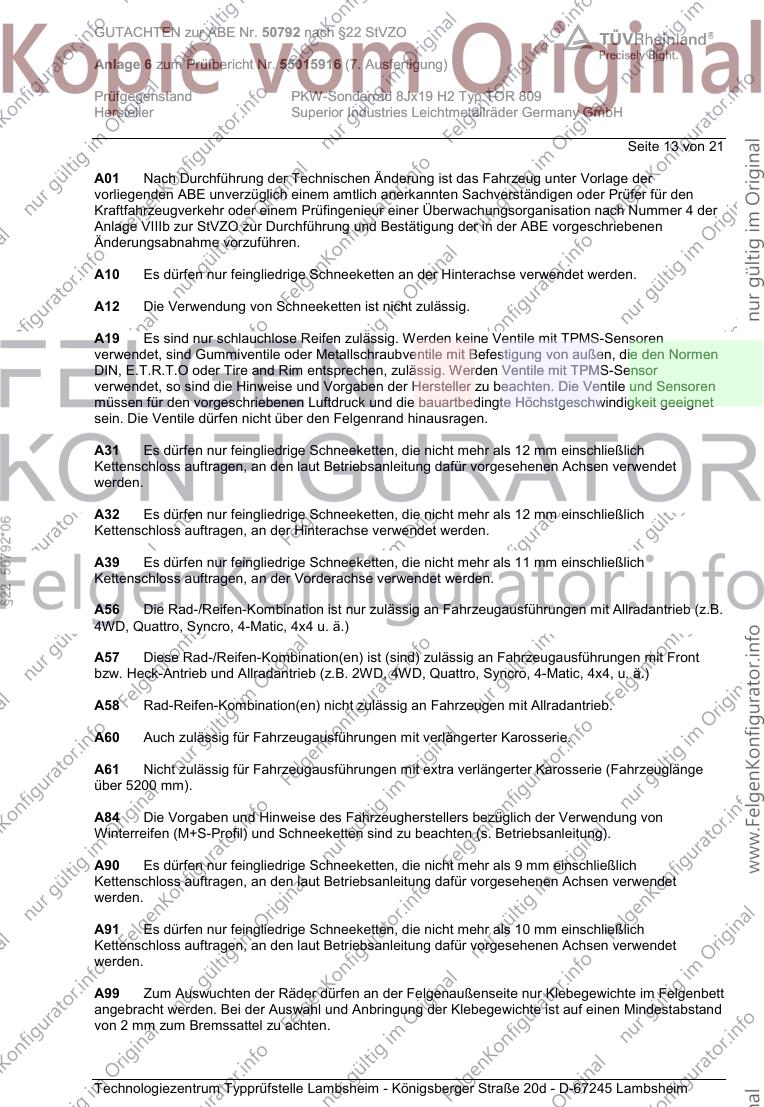

GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 21
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
§22 50792*06
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

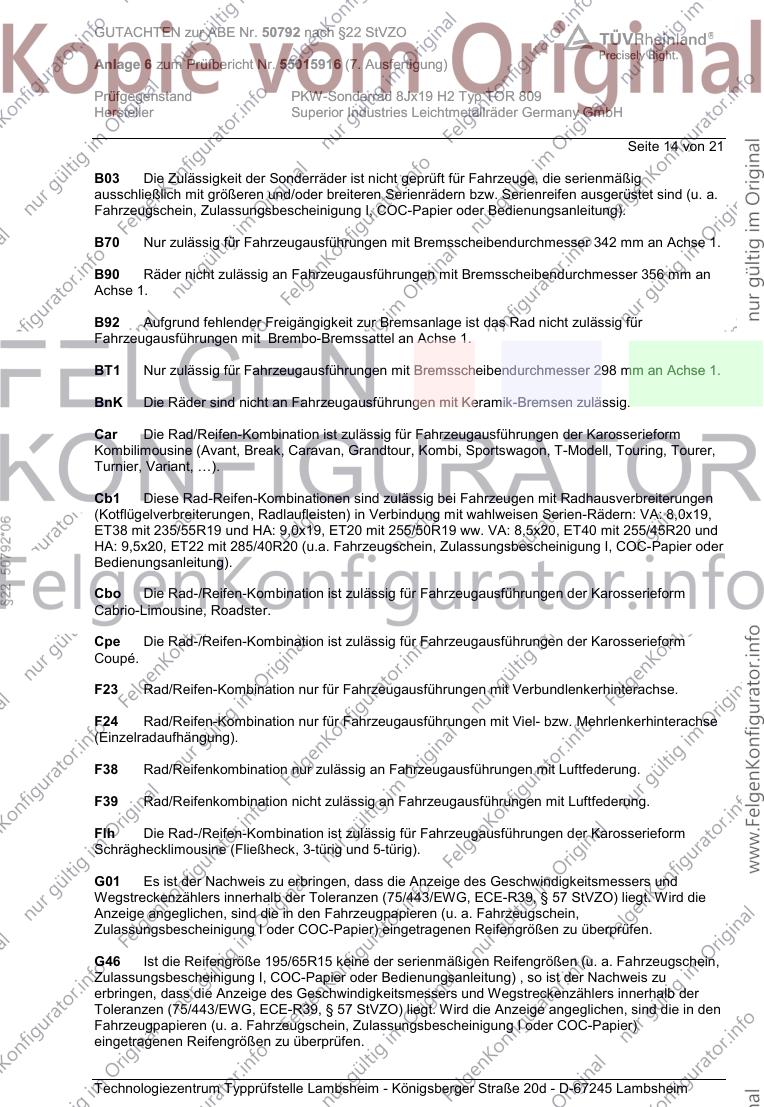

Seite 14 von 21
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B70 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 342 mm an Achse 1.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BT1 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 298 mm an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
§22 50792*06
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH

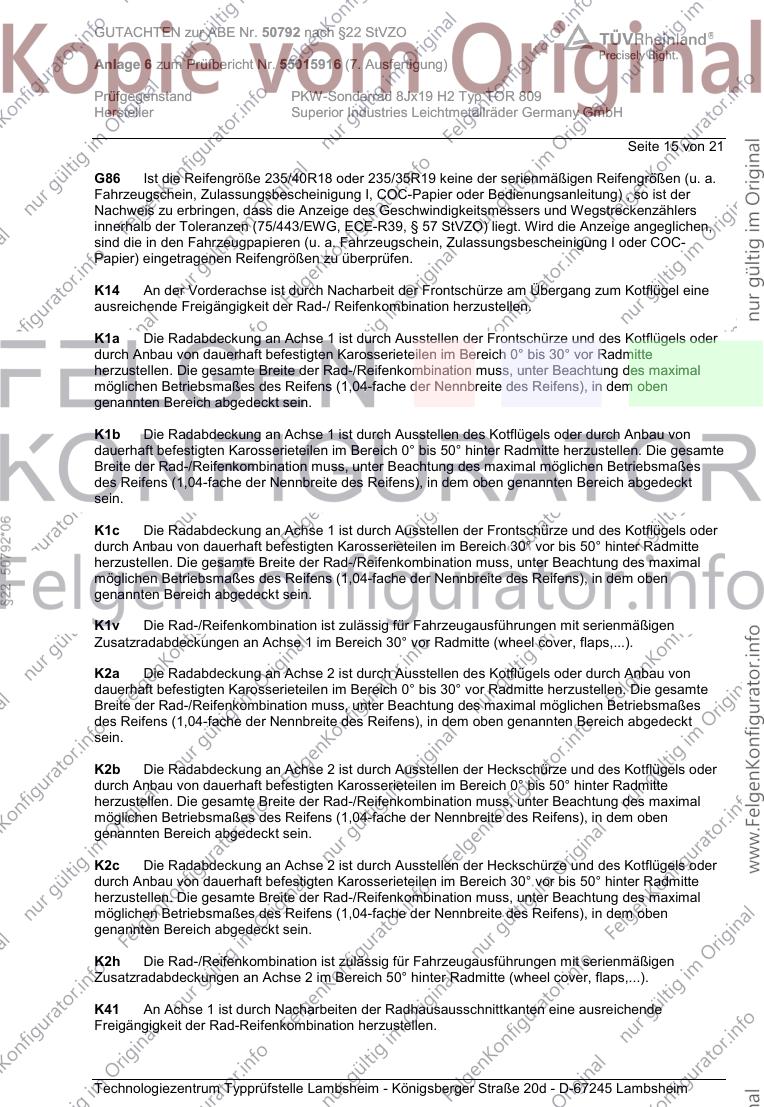

Seite 15 von 21
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der
Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers
innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen,
sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
§22 50792*06
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 21
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4h An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 5 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 50792*06
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 21
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
§22 50792*06
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in-Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 18 von 21
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R63 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
§22 50792*06
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 19 von 21
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 50792*06
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 20 von 21
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
§22 50792*06
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit
Automatikgetriebe oder elektrohydraulischem Direktschaltgetriebe.
Y18 Betrifft nur Fahrzeugvarianten mit manuellem Schaltgetriebe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50792 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55015916 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx19 H2 Typ TOR 809
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 21 von 21
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 6. März 2022 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 21 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
§22 50792*06
Lambsheim, 6. März 2022
Tufan 00385701.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 50792*06
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Bad Dürkheim, 24.05.2019
Pflegehinweise
für RIAL Leichtmetallfelgen
Damit Sie lange Freude an Ihren RIAL Leichtmetallfelgen haben, beachten Sie bitte die folgenden Pflegehin-
weise. Einflüsse wie Bremsstaub, Schmutz, Feuchtigkeit, Salz und Steine lassen sich nicht vermeiden, aber ihre
Auswirkung auf die Felgen lässt sich durch sorgfältige Pflege beseitigen oder minimieren.
REINIGUNGSINTERVALLE
Bleiben Verschmutzungen längere Zeit auf der Felge haften, kann dies zu Dauerschäden führen. Deshalb empfehlen wir Reinigungs-
intervalle von höchstens zwei Wochen. Dabei sollten die Räder außen und innen gründlich von allen Verschmutzungen befreit werden.
In der Winterzeit sollten die Felgen einmal pro Woche gereinigt werden. Kleine Lackschäden sind unbedingt sofort mit Klarlack auszu-
bessern, um eine unterwandernde Korrosion zu vermeiden.
REINIGUNGSMITTEL
Warmes Wasser mit Spülmittel oder Auto-Shampoo sind die Mittel der Wahl. Sollten Sie sich für Felgenreiniger entscheiden, beachten
Sie unbedingt die Herstellerangaben und die vorgegebene Einwirkzeit. Verzichten Sie auf säure-, laugen- oder alkoholhaltige Reini-
gungsmittel, da diese den Lack und eventuell auch das Bremssystem in Mitleidenschaft ziehen können.
REINIGUNGSTIPPS
• Um ein Eintrocknen des Reinigers zu vermeiden, sollten die Felgen bei der Reinigung kalt sein
• Verwenden Sie nur saubere und weiche Schwämme oder Bürsten
• Aggressive Reinigungsgegenstände und -mittel wie Stahlwolle oder Scheuersand sind bei einer Reinigung von Leichtmetallfelgen
fehl am Platz
• Falls Sie sich für einen Felgenreiniger entscheiden, überschreiten Sie auf keinen Fall dessen maximale Einwirkzeit
• Nach dem Reinigungsvorgang ist der Reiniger gründlich abzuwaschen
• Zu einer sorgfältigen Reinigung gehören immer auch die Innenseiten
• Bessern Sie Lackschäden sofort aus, um Oxidation zu verhindern
• Mit handelsüblicher Felgenversiegelung sorgen Sie im Übrigen für zusätzlichen Schutz, aber auch hier sind unbedingt die
Herstellerangaben zu beachten.
• Autowaschanlagen mit härteren Bürsten sollten Sie meiden
Die Nichtbeachtung dieser Pflegehinweise führt nicht zum generellen Verlust der Garantieansprüche, kann
aber zu Beschädigungen der Leichtmetallfelgen führen, die nach den vorstehenden Garantiebedingungen
nicht unter die Garantie fallen.
GARANTIEAUSFALL BEI DER SO GENANNTEN „OPTISCHEN RADAUFBEREITUNG“!
Einige Werkstätten bieten eine optische Rad- oder Felgenaufbereitung an und versprechen damit Schäden am Rad zu reparieren. Dieser
Vorgang ist ein schwerer Eingriff in die Beschaffenheit und Festigkeit einer Felge, z.B. durch spanende Verfahren oder starke Erhitzung,
und führt deshalb zum Erlöschen der Garantie! Aus Sicherheitsgründen raten wir dringend von der optischen Radaufbereitung ab.
Hersteller:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
www.rial.de
Fax: +49 6322 9899 - 6001
E-Mail: kundenservice@supind.com
Bad Dürkheim, Germany, May 24, 2019
Care instructions
for RIAL alloy wheels
To ensure your RIAL alloy wheels bring you lasting enjoyment, please observe the following instructions. While
brake dust, dirt, moisture, salt, stones and other hazards are unavoidable, it is possible to prevent or at least
minimize any damage through appropriate wheel care.
REGULAR CLEANING
If dirt remains on the wheel for an extended period, this can lead to permanent damage. For this reason, we recommend regular clea-
ning, at intervals of no more than two weeks. Thoroughly clean both the outside and the inside of the wheel to remove all dirt. In winter,
the wheels should be cleaned once a week. Minor damage (chipping) to the paint finish should be repaired using clear coat (varnish) to
prevent corrosion of the underlying, surrounding material (filiform corrosion).
CLEANING AGENTS
We recommend warm water with detergent (dish soap) or car shampoo. If you decide to use specialist wheel cleaner, please strictly ob-
serve the manufacturer’s instructions, especially regarding application time. Do not use cleaners that contain acids, alkalis or alcohols,
as these can negatively impact the paint finish and possibly even the car’s braking system.
ADVICE ON CLEANING
• When being cleaned, the wheels should be cold to prevent the cleaner from drying out
• Use clean and soft sponges and brushes only
• Do not use aggressive cleaning agents or materials, such as steel wool or scouring sand
• If you decide to use a specialist wheel cleaner, do not under any circumstances exceed the maximum recommended
exposure/application time
• Once cleaning is complete, rinse off the cleaner thoroughly
• Thorough cleaning should always include the inner-facing surfaces of the wheel
• Repair damage to the paint finish immediately to prevent oxidation
• Standard wheel sealant can be employed for added protection, but again be sure to comply with the manufacturer’s instructions
• Please avoid using car washes that feature rigid or hard brushes
Failure to follow these instructions does not generally nullify the product warranty in its entirety, but can lead
to damage to the alloy wheels that, in accordance with the applicable terms and conditions, are not covered by
the warranty.
INVALIDATION OF WARRANTY IN THE EVENT OF REFURBISHMENT
Some repair shops offer alloy wheel refurbishment, restoration or similar services, and promise to repair damage to the wheel. These
services have a serious impact on the wheel’s attributes and strength, for example entailing machining or heat treatment. As a result, the
use of these or similar services invalidates the product warranty. For safety reasons, we strongly advise against the use of such
services.
Manufacturer:
SUPERIOR INDUSTRIES Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
67098 Bad Dürkheim
Germany
Tel.: +49 6322 9899 - 6000
www.rial.de
Fax: +49 6322 9899 - 6001
E-Mail: customerservice@supind.com
