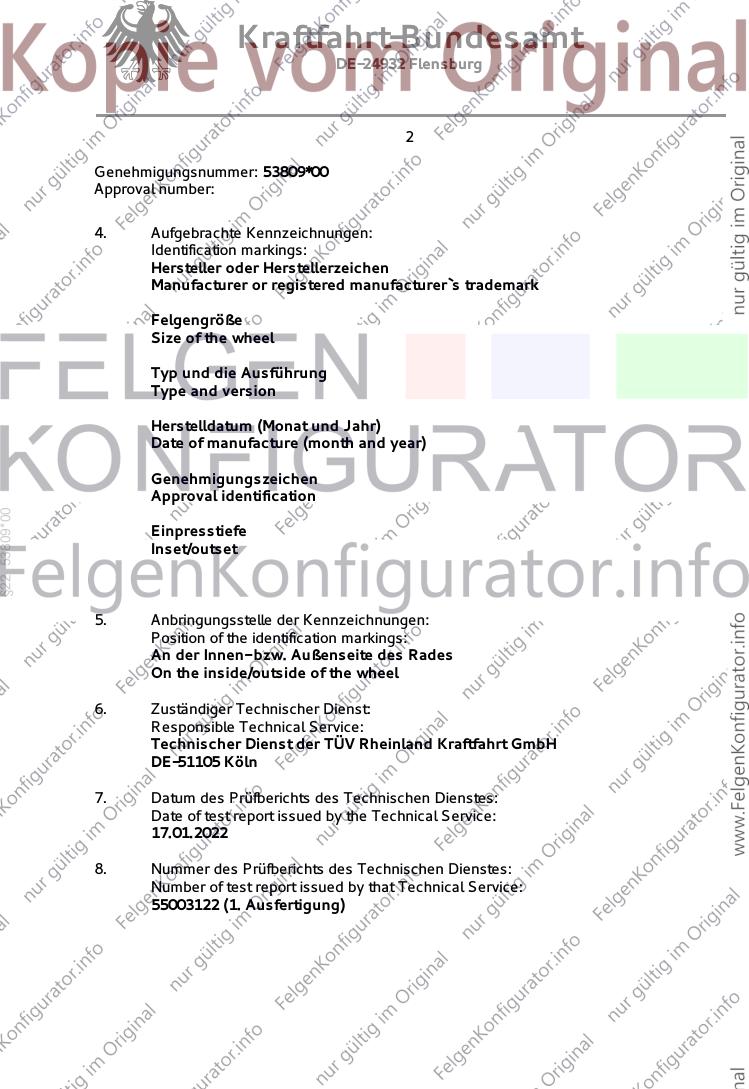

Kraftfahrt-Bundesamt
DE-24932 Flensburg
Allgemeine Betriebserlaubnis (ABE)
National Type Approval
ausgestellt von:
Kraftfahrt-Bundesamt (KBA)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO)
für einen Typ des folgenden Genehmigungsobjektes
Sonderräder für Pkw 8 J x 19 H2
issued by:
Kraftfahrt-Bundesamt (KBA)
according to § 22 and 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) for a type
of the following approval object
§22 53809*00
special wheels for passenger cars 8 J x 19 H2
Genehmigungsnummer: 53809*00
Approval number:
1. Genehmigungsinhaber:
Holder of the approval:
AVO-Fahrzeugtechnik GmbH & Co. KG
DE- 67454 Haßloch
2. Gegebenenfalls Name und Anschrift des Bevollmächtigten:
If applicable, name and address of representative:
Entfällt
Not applicable
3. Typbezeichnung:
Type:
MCR4-8019
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Genehmigungsnummer: 53809*00
Approval number:
4. Aufgebrachte Kennzeichnungen:
Identification markings:
Hersteller oder Herstellerzeichen
Manufacturer or registered manufacturer`s trademark
Felgengröße
Size of the wheel
Typ und die Ausführung
Type and version
Herstelldatum (Monat und Jahr)
Date of manufacture (month and year)
Genehmigungszeichen
Approval identification
§22 53809*00
Einpresstiefe
Inset/outset
5. Anbringungsstelle der Kennzeichnungen:
Position of the identification markings:
An der Innen- bzw. Außenseite des Rades
On the inside/outside of the wheel
6. Zuständiger Technischer Dienst:
Responsible Technical Service:
Technischer Dienst der TÜV Rheinland Kraftfahrt GmbH
DE-51105 Köln
7. Datum des Prüfberichts des Technischen Dienstes:
Date of test report issued by the Technical Service:
17.01.2022
8. Nummer des Prüfberichts des Technischen Dienstes:
Number of test report issued by that Technical Service:
55003122 (1. Ausfertigung)
Kraftfahrt-Bundesamt
DE-24932 Flensburg
3
Genehmigungsnummer: 53809*00
Approval number:
9. Verwendungsbereich:
Range of application:
Das Genehmigungsobjekt „Sonderräder für Pkw“ darf nur zur Verwendung
gemäß:
The use of the approval object „special wheels for passenger cars“ is
restricted to the application listed:
Anlage/n zum Prüfbericht
Annex/es of the test report
1 - 10 1. Ausfertigung
unter den angegebenen Bedingungen an den dort aufgeführten bzw.
beschriebenen Kraftfahrzeugen feilgeboten werden.
The offer for sale is only allowed on the listed vehicles under the specified
conditions.
§22 53809*00
10. Bemerkungen:
Remarks:
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist
die Berichtigung der Zulassungsbescheinigung Teil I gemäß
§ 13 Fahrzeug-Zulassungsverordnung (FZV) nicht erforderlich.
The correction of the "Zulassungsbescheinigung Teil I" according to
§ 13 Fahrzeug-Zulassungsverordnung (FZV) is not required
for the wheel/tire combinations listed in this ABE.
Es gelten die im o.g. Gutachten nebst Anlagen festgehaltenen Angaben.
The indications given in the above mentioned test report including its
annexes shall apply.
Die Anforderungen des Artikels 31, Absätze 5, 6, 8, 9 und 12 der Richtlinie
2007/46/EG - Verkauf und Inbetriebnahme von Teilen oder Ausrüstungen,
von denen ein erhebliches Risiko für das einwandfreie Funktionieren
wesentlicher Systeme ausgehen kann - sind sinngemäß erfüllt.
The requirements of Article 31, paragraphs 5, 6, 8, 9 and 12 of directive
2007/46/EC - Sale and entry into service of parts or equipment which
are capable of posing a significant risk to the correct functioning of
essential systems - are met.
11. Änderungsabnahme gemäß § 19 (3) StVZO:
Acceptance test of the modification as per § 19 (3) StVZO:
Siehe Prüfbericht
See test report
12. Die Genehmigung wird erteilt
Approval is granted
Kraftfahrt-Bundesamt
DE-24932 Flensburg
4
Genehmigungsnummer: 53809*00
Approval number:
13. Grund (Gründe) für die Erweiterung der Genehmigung (falls zutreffend):
Reason(s) for the extension (if applicable):
Entfällt
Not applicable
14. Ort: DE-24932 Flensburg
Place:
15. Datum: 31.01.2022
Date:
16. Unterschrift: Im Auftrag
Signature:
§22 53809*00
Anlagen:
Enclosures:
Gemäß Inhaltsverzeichnis
According to index

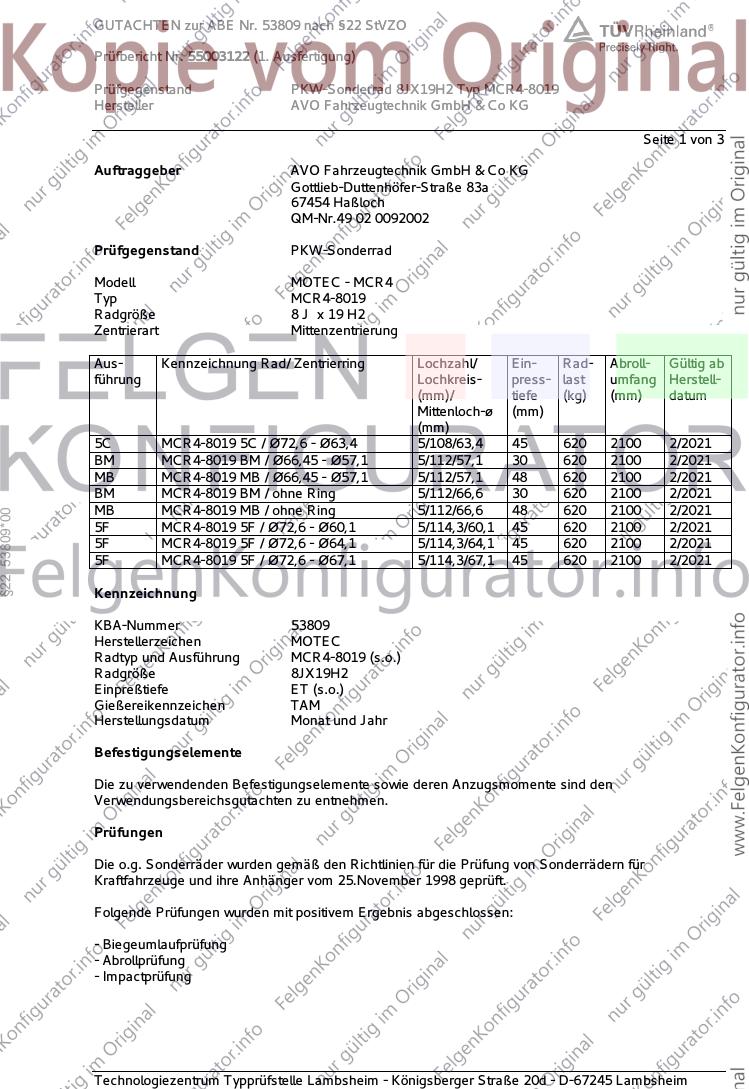

GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 3
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR4
Typ MCR4-8019
Radgröße 8 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Ein- Rad- Abroll- Gültig ab
führung Lochkreis- press- last umfang Herstell-
(mm)/ tiefe (kg) (mm) datum
Mittenloch-ø (mm)
(mm)
5C MCR4-8019 5C / Ø72,6 - Ø63,4 5/108/63,4 45 620 2100 2/2021
BM MCR4-8019 BM / Ø66,45 - Ø57,1 5/112/57,1 30 620 2100 2/2021
MB MCR4-8019 MB / Ø66,45 - Ø57,1 5/112/57,1 48 620 2100 2/2021
BM MCR4-8019 BM / ohne Ring 5/112/66,6 30 620 2100 2/2021
MB MCR4-8019 MB / ohne Ring 5/112/66,6 48 620 2100 2/2021
§22 53809*00
5F MCR4-8019 5F / Ø72,6 - Ø60,1 5/114,3/60,1 45 620 2100 2/2021
5F MCR4-8019 5F / Ø72,6 - Ø64,1 5/114,3/64,1 45 620 2100 2/2021
5F MCR4-8019 5F / Ø72,6 - Ø67,1 5/114,3/67,1 45 620 2100 2/2021
Kennzeichnung
KBA-Nummer 53809
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR4-8019 (s.o.)
Radgröße 8JX19H2
Einpreßtiefe ET (s.o.)
Gießereikennzeichen TAM
Herstellungsdatum Monat und Jahr
Befestigungselemente
Die zu verwendenden Befestigungselemente sowie deren Anzugsmomente sind den
Verwendungsbereichsgutachten zu entnehmen.
Prüfungen
Die o.g. Sonderräder wurden gemäß den Richtlinien für die Prüfung von Sonderrädern für
Kraftfahrzeuge und ihre Anhänger vom 25.November 1998 geprüft.
Folgende Prüfungen wurden mit positivem Ergebnis abgeschlossen:
- Biegeumlaufprüfung
- Abrollprüfung
- Impactprüfung

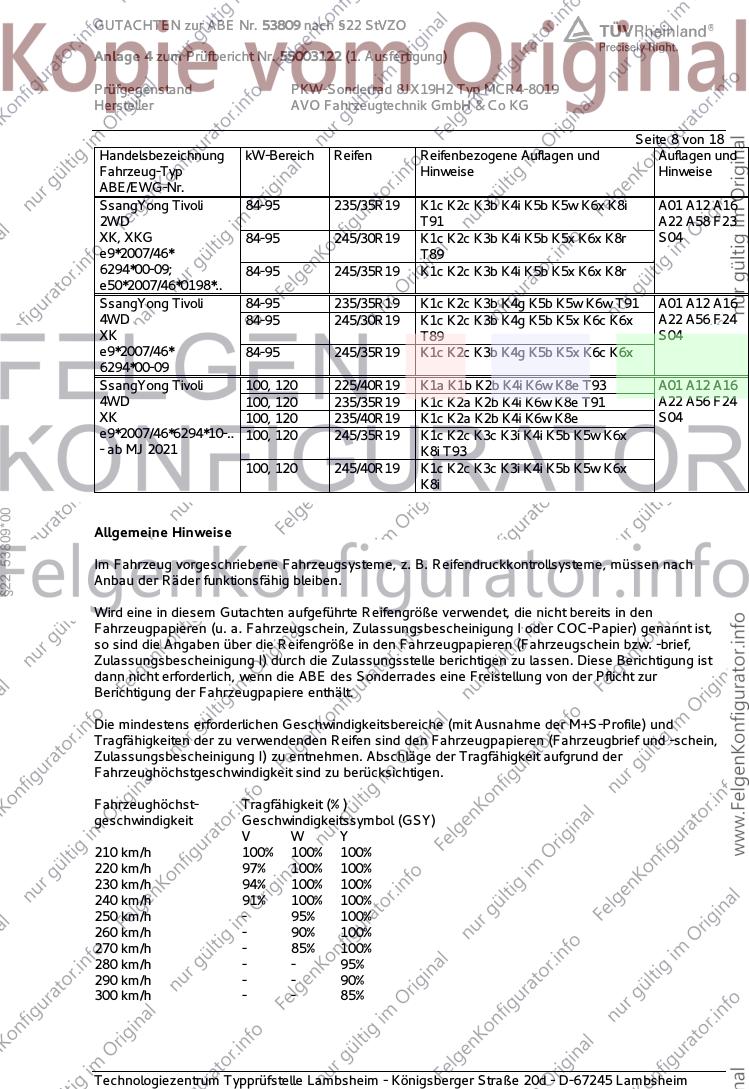

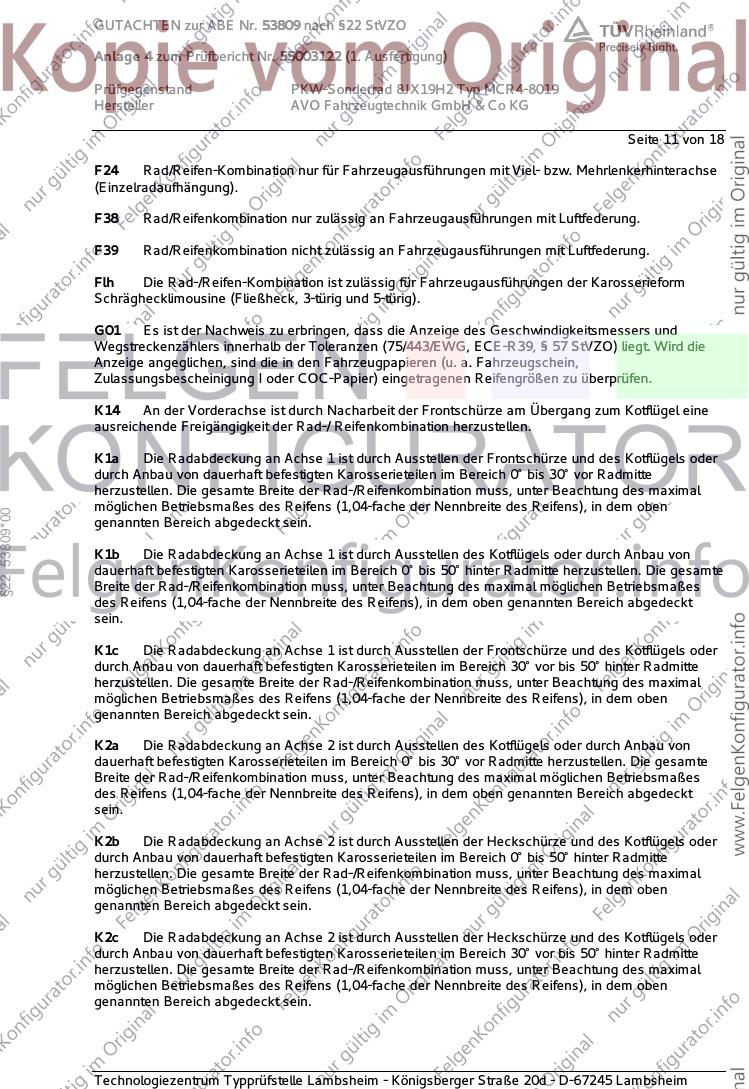

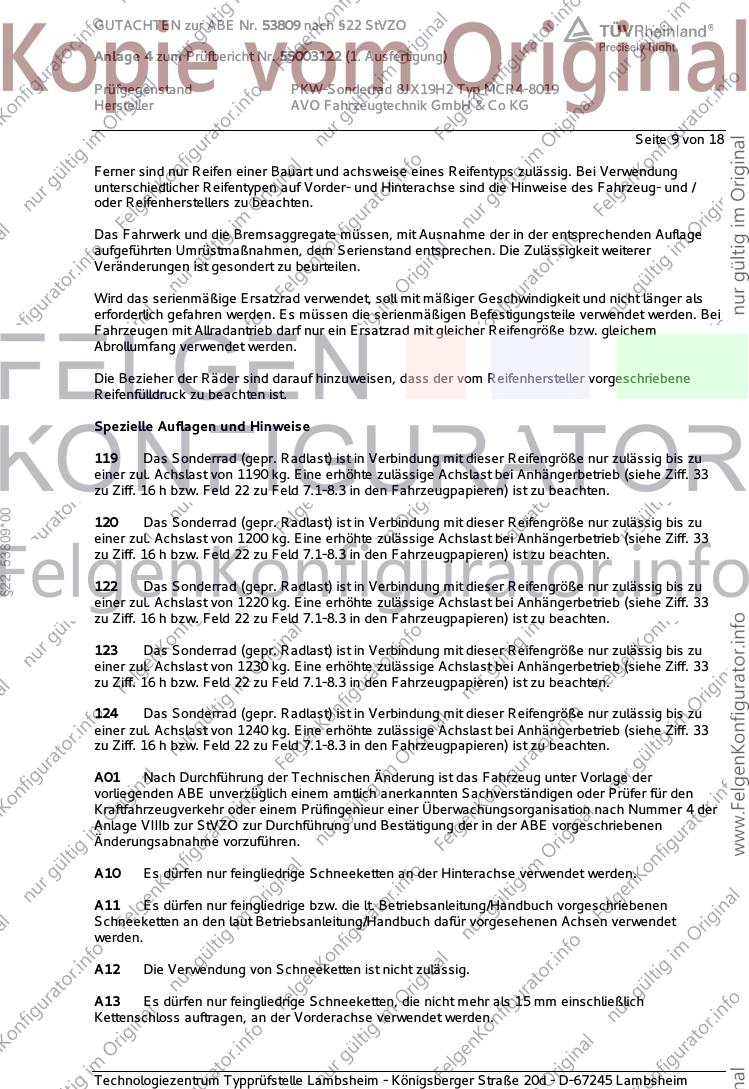

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3

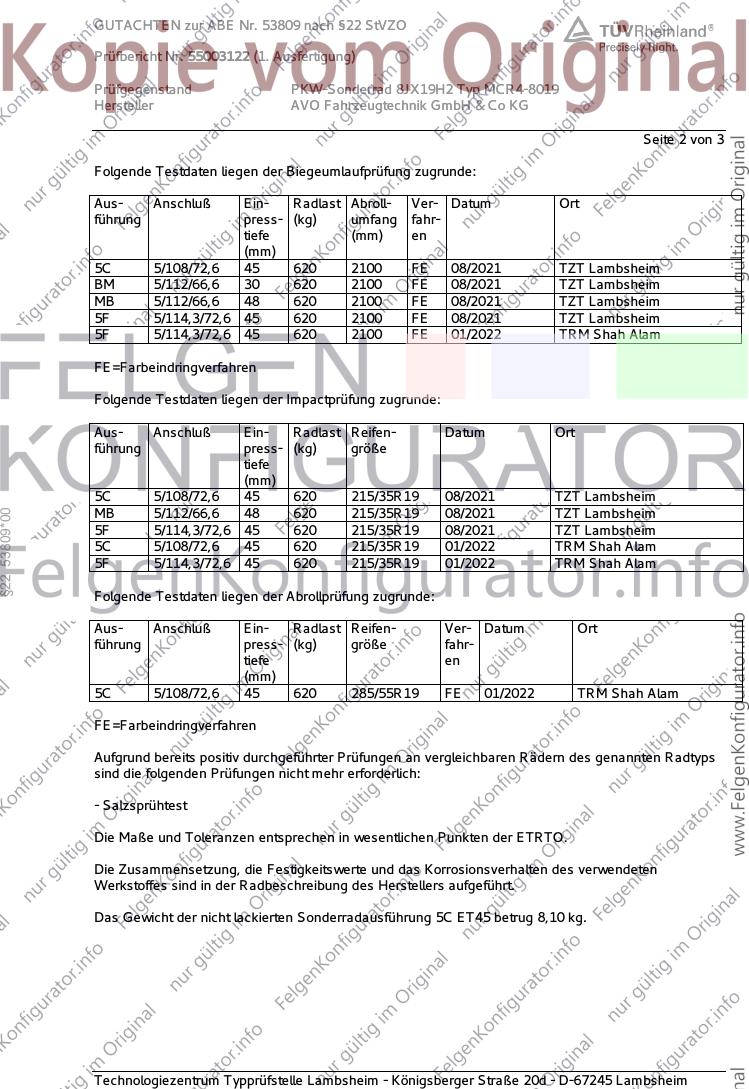

Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
5C 5/108/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
BM 5/112/66,6 30 620 2100 FE 08/2021 TZT Lambsheim
MB 5/112/66,6 48 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
5C 5/108/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
§22 53809*00
MB 5/112/66,6 48 620 215/35R19 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
5C 5/108/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
5F 5/114,3/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
5C 5/108/72,6 45 620 285/55R19 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5C ET45 betrug 8,10 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 3

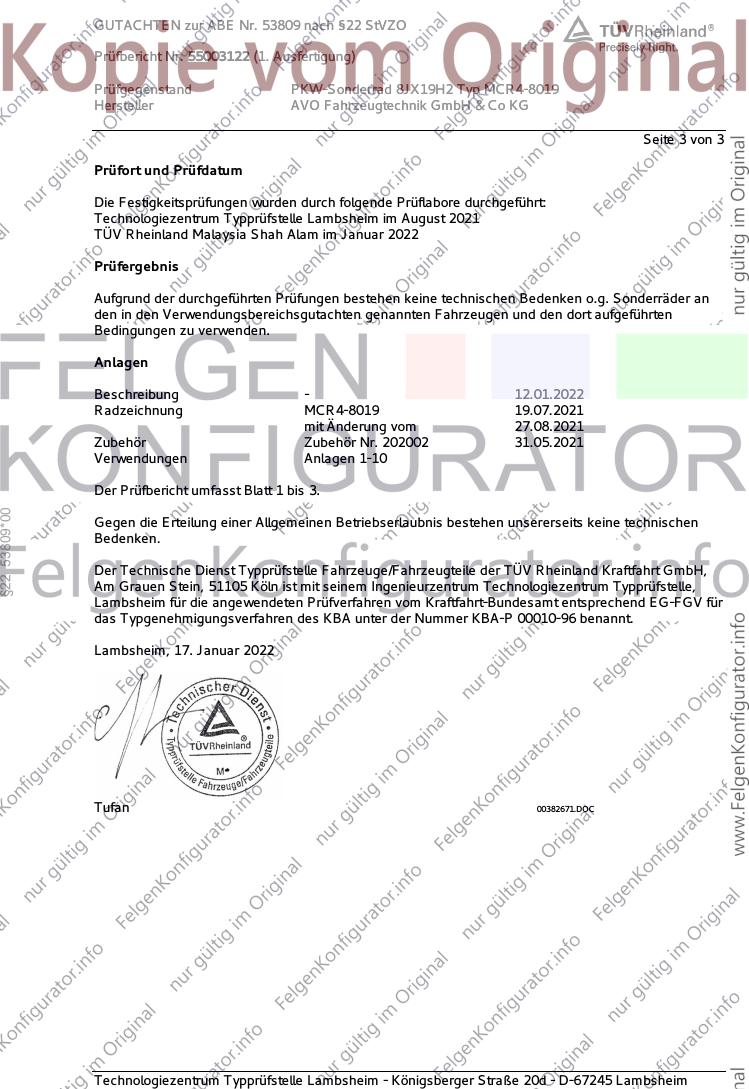

Prüfort und Prüfdatum
Die Festigkeitsprüfungen wurden durch folgende Prüflabore durchgeführt:
Technologiezentrum Typprüfstelle Lambsheim im August 2021
TÜV Rheinland Malaysia Shah Alam im Januar 2022
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder an
den in den Verwendungsbereichsgutachten genannten Fahrzeugen und den dort aufgeführten
Bedingungen zu verwenden.
Anlagen
Beschreibung - 12.01.2022
Radzeichnung MCR4-8019 19.07.2021
mit Änderung vom 27.08.2021
Zubehör Zubehör Nr. 202002 31.05.2021
Verwendungen Anlagen 1-10
Der Prüfbericht umfasst Blatt 1 bis 3.
§22 53809*00
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis bestehen unsererseits keine technischen
Bedenken.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. Januar 2022
Tufan 00382671.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

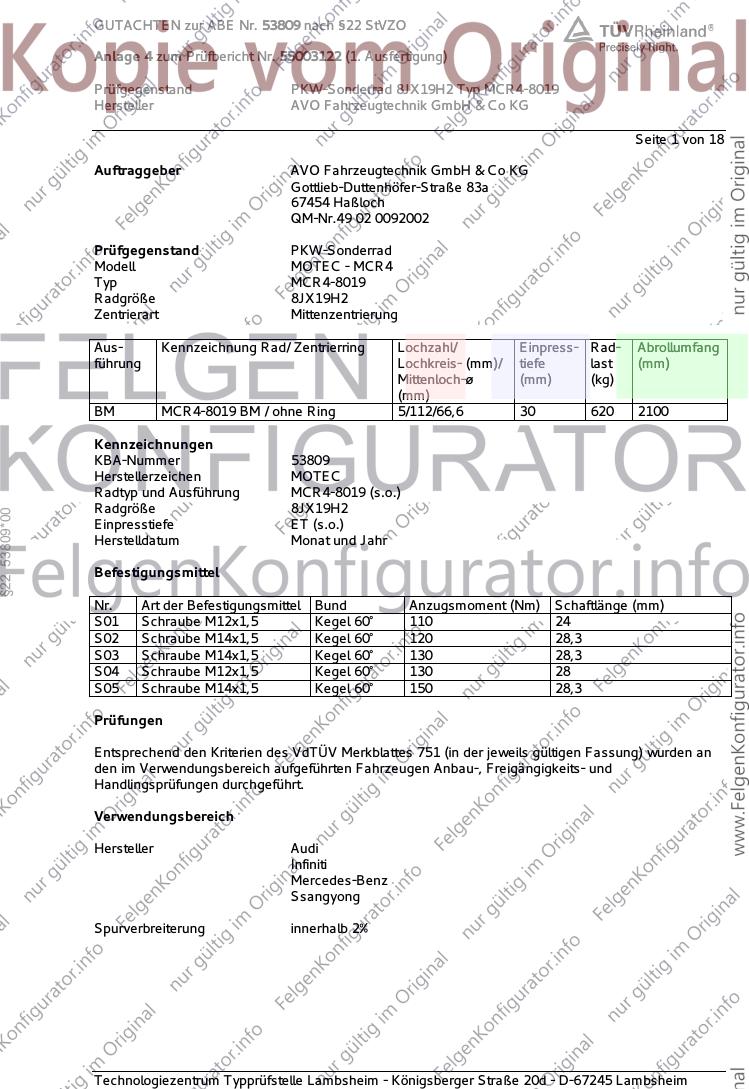

GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 18
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr.49 02 0092002
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCR4
Typ MCR4-8019
Radgröße 8JX19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
BM MCR4-8019 BM / ohne Ring 5/112/66,6 30 620 2100
Kennzeichnungen
KBA-Nummer 53809
Herstellerzeichen MOTEC
Radtyp und Ausführung MCR4-8019 (s.o.)
Radgröße 8JX19H2
§22 53809*00
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 130 28,3
S04 Schraube M12x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 150 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 124 A12 A16 A22
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 T91 A57 Car Lim
e1*2001/116* 124 S02
0430*00-41; 88-200 225/40R19 M+S T89 T93 124
e13*2007/46*1084*.. 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87 T91
(FIN: WAUZZZ8K...) 124
88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46 K56
T89 T93 124
Audi A4 90-210 225/40R19 T89 T93 124 A12 A16 A22
B8, B81 90-210 235/35R19 A01 K1a K2b K4i K8b T87 T91 124 A57 Car Lim
e1*2001/116* 90-210 245/35R19 A01 K1c K2b K4i K8b T89 T93 124 V00 V19 S02
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A4 Allroad 100-180 225/40R19 A13 T93 124 A16 A22 Car
B8, B81 100-180 225/45R19 A13 T92 T96 124 KMV X80 S02
§22 53809*00
e1*2001/116* 100-180 235/40R19 A13 T92 T96 124
0430*10-41; 100-180 245/35R19 A33 T93 124
13*2007/46*1084*.. 100-180 245/40R19 A33 124
(FIN: WAUZZZ8K...)
Audi A4 Allroad 100-210 225/40R19 A11 T93 124 A16 A22 A56
B8, B81 100-210 225/45R19 A91 124 Car KMV S02
e1*2001/116* 100-210 235/40R19 A33 124
0430*40-.. 100-210 245/35R19 A91 T93 124
e13*2007/46* 100-210 245/40R19 A91 124
1084*25-..
(FIN: WAUZZZF4...)
Audi A5 100-195 225/40R19 R37 T89 T93 124 A12 A16 A22
B8, B81 100-195 235/35R19 R37 T87 T91 124 A57 Cbo Cpe
e1*2001/116* 100-195 245/35R19 T89 T93 124 Flh S02
0430*00-49; 100-200 245/35R19 M+S T89 T93 124
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/40R19 A12 T93 124 A16 A22 A57
B8, B81 100-210 235/35R19 A11 T91 124 Cbo Cpe Flh
e1*2001/116* 100-210 245/35R19 A11 T93 124 V00 V19 S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 123 A12 A16 A22
4G, 4G1 100-245 245/40R19 T94 T98 124 A57 Car Lim
e1*2007/46*0436*..; NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 T96 124 A12 A16 A22
F2 100-250 235/45R19 T95 T99 123 A57 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A01 K1a K2b 119 L06 Lim NoP
100-250 245/45R19 A01 K2b 122 S02
100-250 255/45R19 A01 K1a K2b K5c 120
Audi A7 Sportback 140-245 235/45R19 A13 123 A16 A22 A57
4G, 4G1 140-245 245/40R19 A13 124 S02
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A7 Sportback 150-250 225/45R19 A91 T96 124 A16 A22 A57
F2 150-250 235/45R19 A91 T95 T99 123 L06 NoP S02
e1*2007/46*1801*..; 150-250 245/45R19 A91 122
e1*2007/46*1840*..
§22 53809*00
Audi S4 245 235/35R19 K1a K1b K2b K56 M+S T91 124 A01 A12 A16
B8, B81 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 T93 A22 Car Lim
e1*2001/116*0430*..; 124 S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/40R19 M+S T93 124 A12 A16 A22
B8, B81 251-260 235/35R19 A01 K1a K2b K4i K8b M+S T91 124 A56 Car Lim
e1*2001/116* 251-260 245/35R19 A01 K1c K2b K4i K8b T93 124 S02
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 245, 260 245/35R19 M+S T89 T93 124 A12 A16 A22
B8, B81 260 235/35R19 M+S R37 T91 124 A56 Cbo Cpe
e1*2001/116* Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 251-260 245/35R19 A11 M+S T93 124 A16 A22 A56
B8, B81 Cbo Cpe Flh
e1*2001/116* S02
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 225/45R19 K5v K6w A01 A12 A16
H15 125, 155 235/40R19 K5v K6w A22 A56 S03
e11*2007/46*2977*.., 125, 155 235/45R19 K5v K6w
e5*2007/46*1030*.. 125, 155 245/40R19 K2b K5x K6w K8e
125, 155 245/45R19 G01 K2b K5x K6w K8e
AMG A35 225 235/35R19 K1c K2b K5b K7i K8h T91 A01 A12 A16
F2A 225 245/35R19 K1c K2c K5b K7i K8m K9v A22 A56 Y85
e1*2007/46*1829*.. S03
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A16
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A22 A58 Flh
e1*2001/116*0470*.. KMV S03
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A16
204, 204K, -/AMG A22 Car Cpe
e1*2001/116* Lim S03
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
§22 53809*00
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 75-200 225/35R19 T88 A01 A12 A16
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 T87 A22 K45 R21
e1*98/14*0139*.. T88 S01
C-Klasse 85-190 225/40R19 K1c K2b K5d K5k T89 T93 124 A01 A12 A16
204 85-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 124 A22 A58 Lim
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r NoP V19 S03
0431*29-.. T89 T93 124
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 55-145 225/35R19 K1a K2b K41 K43 K44 K56 T84 T88 A01 A12 A16
HO A22 R21 S01
G363,
e1*92/53*0001*..
C-Klasse 120-150 235/35R19 K1c K2c K4i K5b K6d K6i T91 124 A01 A12 A16
R2CW 120-195 225/40R19 K1c K2b K6d K6i T89 T93 124 A22 A57 B70
e1*2018/858*00016*.. 120-195 245/35R19 K1c K2c K3k K4i K5b K6d K6i K7b L05 Lim NoE
K8h T89 T93 124 NoP V19 S05
C-Klasse 4matic 125-245 225/40R19 K1c K2b K5d K5k 124 A01 A12 A16
204 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 124 A22 A56 Lim
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r NoP V19 S03
0431*29-.. 124
- incl. Facelift 2018
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

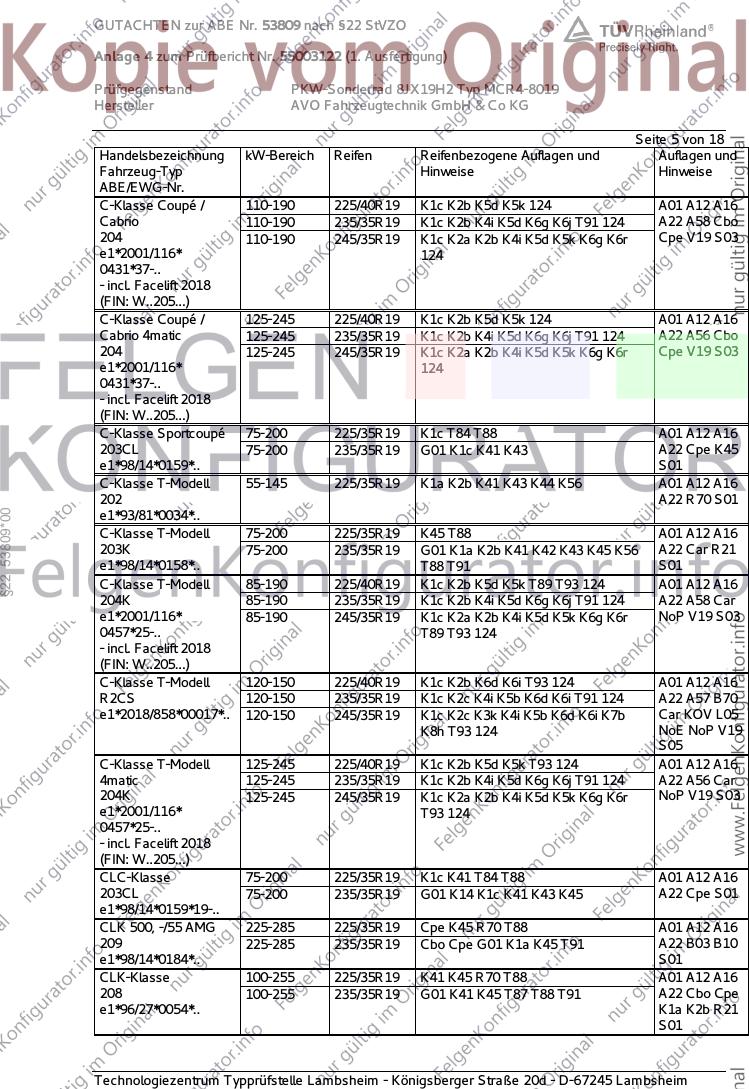

C-Klasse Coupé / 110-190 225/40R19 K1c K2b K5d K5k 124 A01 A12 A16
Cabrio 110-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 124 A22 A58 Cbo
204 110-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S03
e1*2001/116* 124
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / 125-245 225/40R19 K1c K2b K5d K5k 124 A01 A12 A16
Cabrio 4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 124 A22 A56 Cbo
204 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r Cpe V19 S03
e1*2001/116* 124
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Sportcoupé 75-200 225/35R19 K1c T84 T88 A01 A12 A16
203CL 75-200 235/35R19 G01 K1c K41 K43 A22 Cpe K45
e1*98/14*0159*.. S01
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K43 K44 K56 A01 A12 A16
202 A22 R70 S01
§22 53809*00
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A16
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A22 Car R21
e1*98/14*0158*.. T88 T91 S01
C-Klasse T-Modell 85-190 225/40R19 K1c K2b K5d K5k T89 T93 124 A01 A12 A16
204K 85-190 235/35R19 K1c K2b K4i K5d K6g K6j T91 124 A22 A58 Car
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r NoP V19 S03
0457*25-.. T89 T93 124
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 K1c K2b K6d K6i T93 124 A01 A12 A16
R2CS 120-150 235/35R19 K1c K2c K4i K5b K6d K6i T91 124 A22 A57 B70
e1*2018/858*00017*.. 120-150 245/35R19 K1c K2c K3k K4i K5b K6d K6i K7b Car KOV L05
K8h T93 124 NoE NoP V19
S05
C-Klasse T-Modell 125-245 225/40R19 K1c K2b K5d K5k T93 124 A01 A12 A16
4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 124 A22 A56 Car
204K 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r NoP V19 S03
e1*2001/116* T93 124
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A12 A16
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A22 Cpe S01
e1*98/14*0159*19-..
CLK 500, -/55 AMG 225-285 225/35R19 Cpe K45 R70 T88 A01 A12 A16
209 225-285 235/35R19 Cbo Cpe G01 K1a K45 T91 A22 B03 B10
e1*98/14*0184*.. S01
CLK-Klasse 100-255 225/35R19 K41 K45 R70 T88 A01 A12 A16
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A22 Cbo Cpe
e1*96/27*0054*.. K1a K2b R21
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 3
Folgende Testdaten liegen der Biegeumlaufprüfung zugrunde:
Aus- Anschluß Ein- Radlast Abroll- Ver- Datum Ort
führung press- (kg) umfang fahr-
tiefe (mm) en
(mm)
5C 5/108/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
BM 5/112/66,6 30 620 2100 FE 08/2021 TZT Lambsheim
MB 5/112/66,6 48 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 2100 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Folgende Testdaten liegen der Impactprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Datum Ort
führung press- (kg) größe
tiefe
(mm)
5C 5/108/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
§22 53809*00
MB 5/112/66,6 48 620 215/35R19 08/2021 TZT Lambsheim
5F 5/114,3/72,6 45 620 215/35R19 08/2021 TZT Lambsheim
5C 5/108/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
5F 5/114,3/72,6 45 620 215/35R19 01/2022 TRM Shah Alam
Folgende Testdaten liegen der Abrollprüfung zugrunde:
Aus- Anschluß Ein- Radlast Reifen- Ver- Datum Ort
führung press- (kg) größe fahr-
tiefe en
(mm)
5C 5/108/72,6 45 620 285/55R19 FE 01/2022 TRM Shah Alam
FE=Farbeindringverfahren
Aufgrund bereits positiv durchgeführter Prüfungen an vergleichbaren Rädern des genannten Radtyps
sind die folgenden Prüfungen nicht mehr erforderlich:
- Salzsprühtest
Die Maße und Toleranzen entsprechen in wesentlichen Punkten der ETRTO.
Die Zusammensetzung, die Festigkeitswerte und das Korrosionsverhalten des verwendeten
Werkstoffes sind in der Radbeschreibung des Herstellers aufgeführt.
Das Gewicht der nicht lackierten Sonderradausführung 5C ET45 betrug 8,10 kg.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.

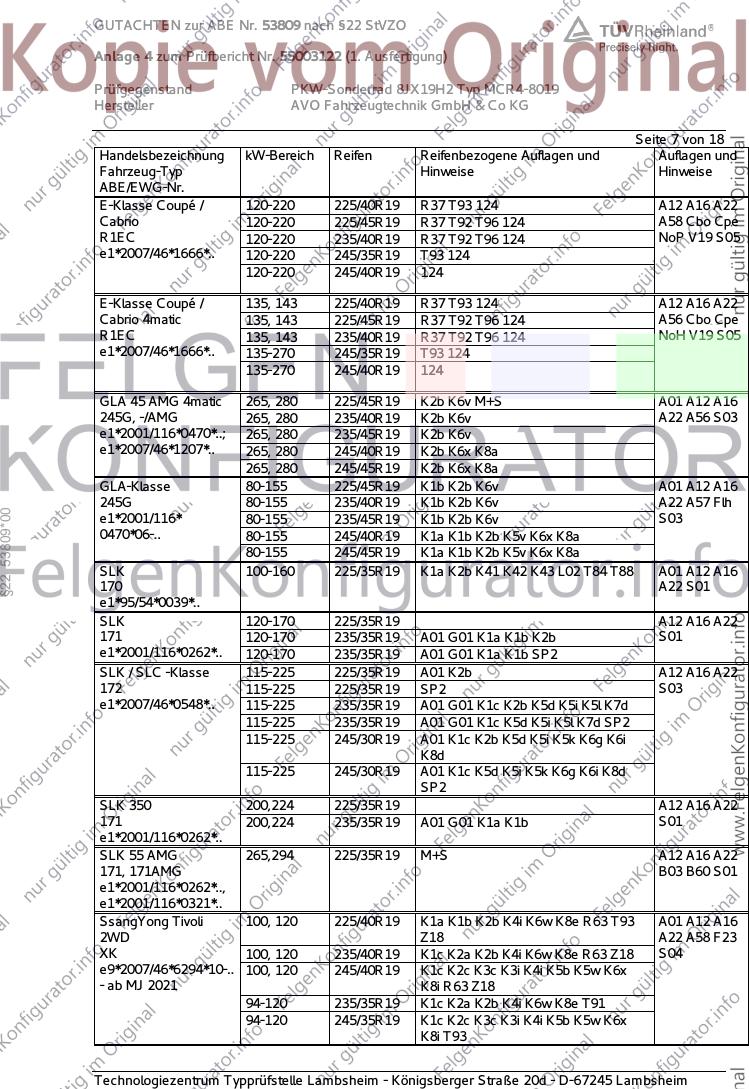

E-Klasse Coupé / 120-220 225/40R19 R37 T93 124 A12 A16 A22
Cabrio 120-220 225/45R19 R37 T92 T96 124 A58 Cbo Cpe
R1EC 120-220 235/40R19 R37 T92 T96 124 NoP V19 S05
e1*2007/46*1666*.. 120-220 245/35R19 T93 124
120-220 245/40R19 124
E-Klasse Coupé / 135, 143 225/40R19 R37 T93 124 A12 A16 A22
Cabrio 4matic 135, 143 225/45R19 R37 T92 T96 124 A56 Cbo Cpe
R1EC 135, 143 235/40R19 R37 T92 T96 124 NoH V19 S05
e1*2007/46*1666*.. 135-270 245/35R19 T93 124
135-270 245/40R19 124
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A16
245G, -/AMG 265, 280 235/40R19 K2b K6v A22 A56 S03
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 K2b K6x K8a
265, 280 245/45R19 K2b K6x K8a
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A16
245G 80-155 235/40R19 K1b K2b K6v A22 A57 Flh
§22 53809*00
e1*2001/116* 80-155 235/45R19 K1b K2b K6v S03
0470*06-.. 80-155 245/40R19 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 K1a K1b K2b K5v K6x K8a
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 L02 T84 T88 A01 A12 A16
170 A22 S01
e1*95/54*0039*..
SLK 120-170 225/35R19 A12 A16 A22
171 120-170 235/35R19 A01 G01 K1a K1b K2b S01
e1*2001/116*0262*.. 120-170 235/35R19 A01 G01 K1a K1b SP2
SLK / SLC -Klasse 115-225 225/35R19 A01 K2b A12 A16 A22
172 115-225 225/35R19 SP2 S03
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K1c K2b K5d K5i K5l K7d
115-225 235/35R19 A01 G01 K1c K5d K5i K5l K7d SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g K6i
K8d
115-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i K8d
SP2
SLK 350 200,224 225/35R19 A12 A16 A22
171 200,224 235/35R19 A01 G01 K1a K1b S01
e1*2001/116*0262*..
SLK 55 AMG 265,294 225/35R19 M+S A12 A16 A22
171, 171AMG B03 B60 S01
e1*2001/116*0262*..,
e1*2001/116*0321*..
SsangYong Tivoli 100, 120 225/40R19 K1a K1b K2b K4i K6w K8e R63 T93 A01 A12 A16
2WD Z18 A22 A58 F23
XK 100, 120 235/40R19 K1c K2a K2b K4i K6w K8e R63 Z18 S04
e9*2007/46*6294*10-.. 100, 120 245/40R19 K1c K2c K3c K3i K4i K5b K5w K6x
- ab MJ 2021 K8i R63 Z18
94-120 235/35R19 K1c K2a K2b K4i K6w K8e T91
94-120 245/35R19 K1c K2c K3c K3i K4i K5b K5w K6x
K8i T93
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4i K5b K5w K6x K8i A01 A12 A16
2WD T91 A22 A58 F23
XK, XKG 84-95 245/30R19 K1c K2c K3b K4i K5b K5x K6x K8r S04
e9*2007/46* T89
6294*00-09; 84-95 245/35R19 K1c K2c K3b K4i K5b K5x K6x K8r
e50*2007/46*0198*..
SsangYong Tivoli 84-95 235/35R19 K1c K2c K3b K4g K5b K5w K6w T91 A01 A12 A16
4WD 84-95 245/30R19 K1c K2c K3b K4g K5b K5x K6c K6x A22 A56 F24
XK T89 S04
e9*2007/46* 84-95 245/35R19 K1c K2c K3b K4g K5b K5x K6c K6x
6294*00-09
SsangYong Tivoli 100, 120 225/40R19 K1a K1b K2b K4i K6w K8e T93 A01 A12 A16
4WD 100, 120 235/35R19 K1c K2a K2b K4i K6w K8e T91 A22 A56 F24
XK 100, 120 235/40R19 K1c K2a K2b K4i K6w K8e S04
e9*2007/46*6294*10-.. 100, 120 245/35R19 K1c K2c K3c K3i K4i K5b K5w K6x
- ab MJ 2021 K8i T93
100, 120 245/40R19 K1c K2c K3c K3i K4i K5b K5w K6x
K8i
§22 53809*00
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 18
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
119 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1190 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§22 53809*00
120 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1200 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
122 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1220 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
123 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1230 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
124 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1240 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 18
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim
entsprechen, mit Befestigung von außen zulässig. Für Fahrzeugausführungen mit einer
bauartbedingten Höchstgeschwindigkeit bis 210 km/h (Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den Normen DIN (33GS-11,3) ,
E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden Ventile mit TPMS-
Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und
Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit
geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
§22 53809*00
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Rad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B70 Nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 18
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.

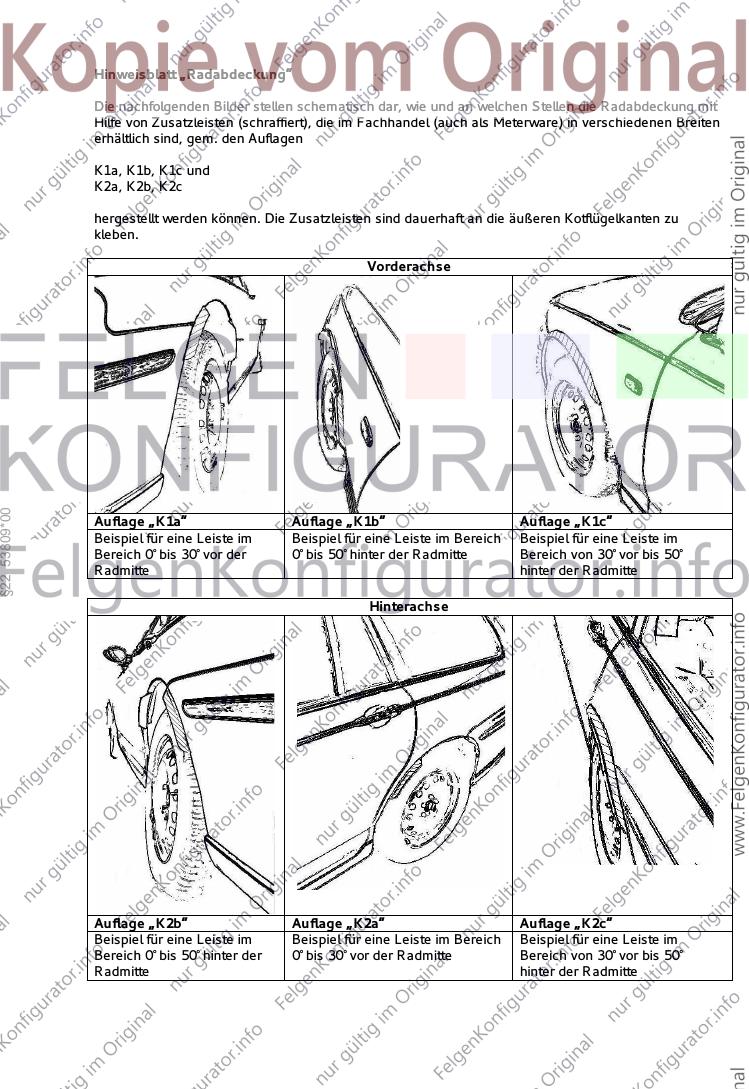

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
§22 53809*00
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

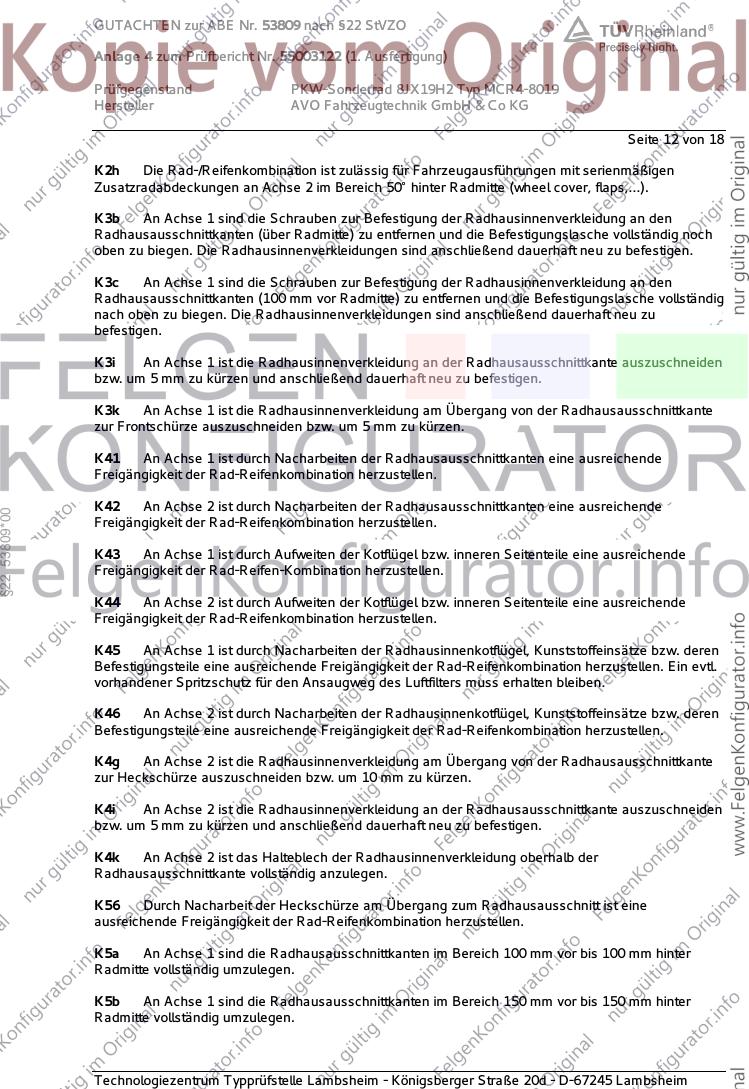

Seite 12 von 18
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu
befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3k An Achse 1 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Frontschürze auszuschneiden bzw. um 5 mm zu kürzen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
§22 53809*00
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante
zur Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 13 von 18
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
§22 53809*00
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

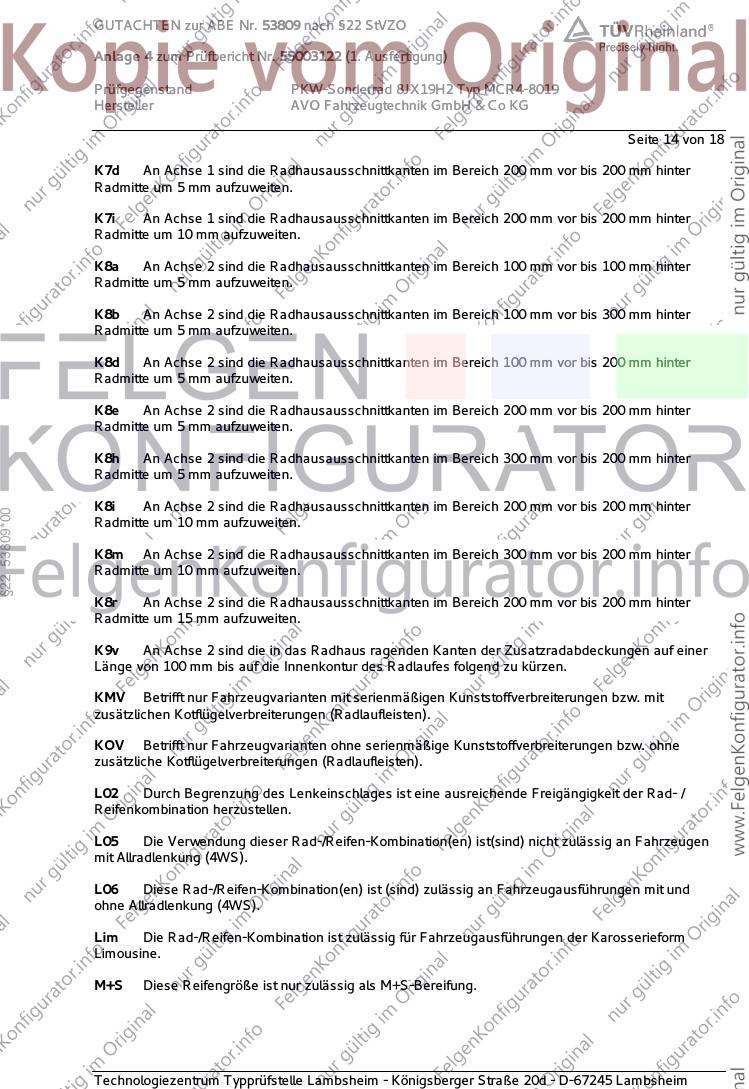

Seite 14 von 18
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
§22 53809*00
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8r An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 15 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und
ohne Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

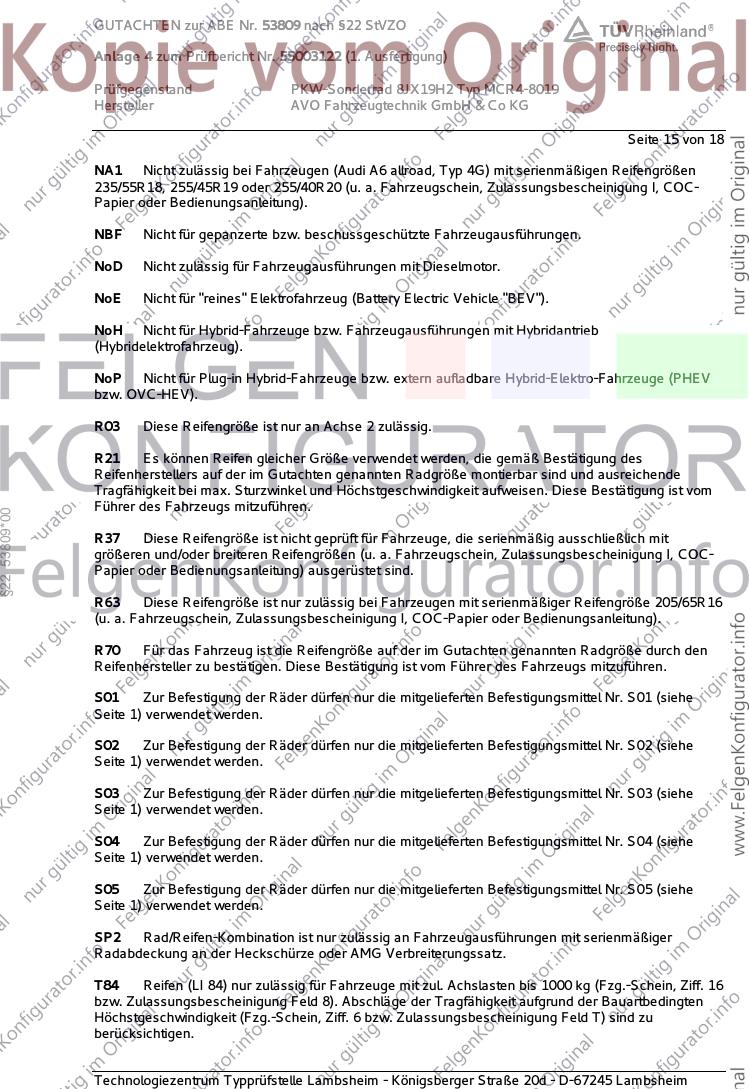

Seite 15 von 18
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
§22 53809*00
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R63 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 16 von 18
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 53809*00
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 17 von 18
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 245/30R19 305/25R19
Nr. 12 245/35R19 275/30R19, 285/30R19
Nr. 13 245/40R19 275/35R19, 285/35R19
Nr. 14 245/45R19 275/40R19
§22 53809*00
Nr. 15 245/50R19 275/45R19
Nr. 16 255/30R19 305/25R19, 315/25R19
Nr. 17 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 18 255/40R19 285/35R19, 295/35R19
Nr. 19 255/45R19 285/40R19
Nr. 20 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 21 255/55R19 275/50R19
Nr. 22 265/30R19 305/25R19, 315/25R19
Nr. 23 265/35R19 295/30R19, 305/30R19
Nr. 24 265/40R19 295/35R19
Nr. 25 265/45R19 295/40R19
Nr. 26 265/50R19 295/45R19
Nr. 27 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Januar 2022 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 53809 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55003122 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8JX19H2 Typ MCR4-8019
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 18 von 18

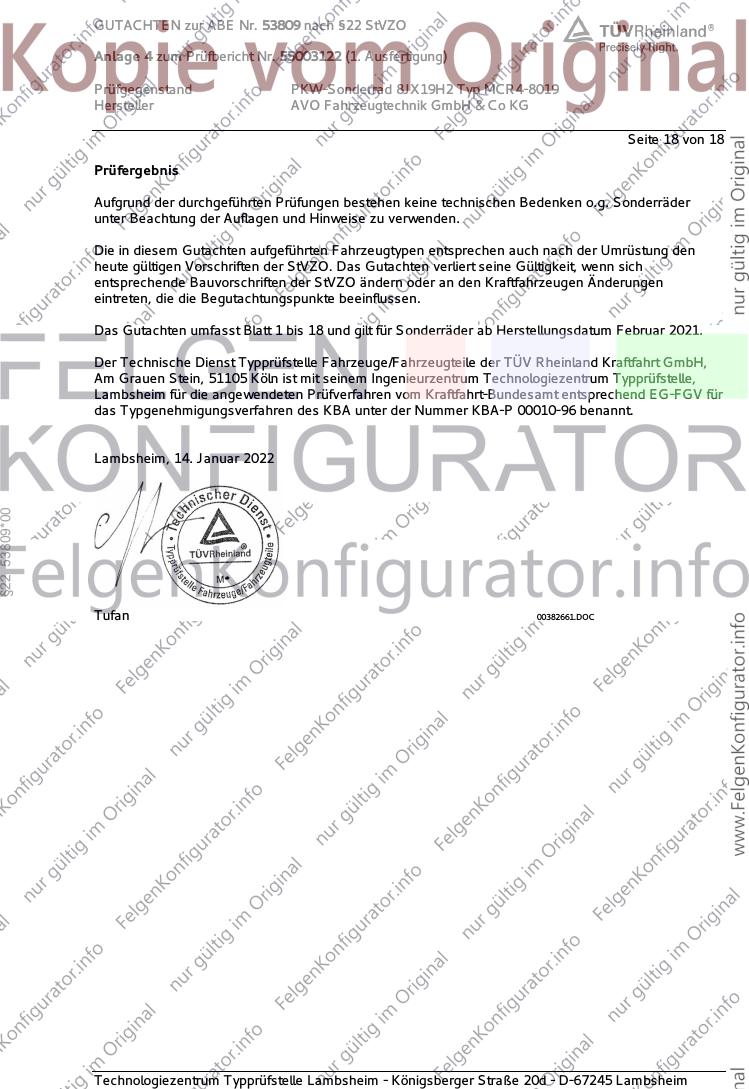

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Februar 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Januar 2022
§22 53809*00
Tufan 00382661.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Hinweisblatt „Radabdeckung“
Die nachfolgenden Bilder stellen schematisch dar, wie und an welchen Stellen die Radabdeckung mit
Hilfe von Zusatzleisten (schraffiert), die im Fachhandel (auch als Meterware) in verschiedenen Breiten
erhältlich sind, gem. den Auflagen
K1a, K1b, K1c und
K2a, K2b, K2c
hergestellt werden können. Die Zusatzleisten sind dauerhaft an die äußeren Kotflügelkanten zu
kleben.
Vorderachse
§22 53809*00
Auflage „K1a“ Auflage „K1b“ Auflage „K1c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 30° vor der 0° bis 50° hinter der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
Hinterachse
Auflage „K2b“ Auflage „K2a“ Auflage „K2c“
Beispiel für eine Leiste im Beispiel für eine Leiste im Bereich Beispiel für eine Leiste im
Bereich 0° bis 50° hinter der 0° bis 30° vor der Radmitte Bereich von 30° vor bis 50°
Radmitte hinter der Radmitte
