GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 1 von 20
Auftraggeber Borbet Vertriebs GmbH
Tratmoos 5
85467 Neuching
QM-Nr. 49 02 0121806
Prüfgegenstand PKW-Sonderrad
Modell BY
Typ BY-9020
Radgröße 9JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
LK112 BY-9020 LK112 / ohne Ring 5/112/66.5 35 740 2300
Kennzeichnungen
KBA-Nummer 51326
Herstellerzeichen BORBET
Radtyp und Ausführung BY-9020 (s.o.)
Radgröße 9JX20 H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungs- Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
mittel
S01 Schraube M14x1,5 Kegel 60° 140 30 5284
S02 Schraube M14x1,5 Kegel 60° 130 33 5253
S03 Schraube M14x1,5 Kegel 60° 150 33 5253
S04 Schraube M14x1,5 Kegel 60° 120 28,5 5255-0
S05 Schraube M14x1,5 Kegel 60° 150 28,5 5255-0
S06 Schraube M14x1,5 Kegel 60° 130 28,5 5255-0
S07 Schraube M12x1,5 Kegel 60° 140 28,5 5209
S08 Schraube M14x1,5 Kegel 60° 120 30 5284
S09 Schraube M14x1,5 Kegel 60° 150 30 5284
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 2 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-200 245/30R20 A01 K1c K2b K41 K44 K45 K46 K56 A12 A14 A18
B8, B81 T90 A57 Car Lim
e1*2001/116* 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56 S04
0430*00-41; T88 T92
e13*2007/46*1084*.. 88-200 265/30R20 A01 K1c K2c K41 K44 K45 K46 K56
(FIN: WAUZZZ8K...) T90 T94
Audi A4 90-210 245/30R20 A01 K1a K2b K4i K8b T90 A12 A14 A18
B8, B81 90-210 255/30R20 A01 K1c K2b K4i K8b T88 T92 A57 Car Lim
e1*2001/116* V00 V20 S04
0430*35-..;
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 100-200 245/30R20 T90 A12 A14 A18
B8, B81 100-200 255/30R20 T88 T92 A57 Cbo Cpe
e1*2001/116* 100-200 265/30R20 Flh S04
0430*00-49;
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 245/30R20 T90 A12 A14 A18
B8, B81 100-210 255/30R20 T92 A57 Cbo Cpe
e1*2001/116* 100-210 265/30R20 Flh V00 V20
0430*43-.., S04
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A18
4G, 4G1 100-245 255/35R20 A01 K1a K2b T93 T97 A57 Car Lim
e1*2007/46*0436*..; 100-245 265/35R20 A01 K1a K1b K2b K8b T95 NA1 S04
e13*2007/46*1147*.. 100-245 275/30R20 A01 K1c K2b K3a K8b T93 T97
- incl. Facelift 2014 100-245 275/35R20 A01 K1c K2b K3a K8b
Audi A6 / A6 Avant 100-250 235/40R20 T96 148 A12 A14 A18
F2 100-250 245/40R20 A01 K2b K5c T95 T99 148 A57 Car KOV
e1*2007/46*1801*.. 100-250 255/35R20 A01 K1a K2b K5c T93 T97 148 L06 Lim NoP
100-250 255/40R20 A01 K1a K2b K5c 148 S04
100-250 265/35R20 A01 K1c K2b K5d K7c K8e T95 T99
148
100-250 275/35R20 A01 K1c K2c K5d K7i K8m 148
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 3 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 185,195 245/40R20 Car K2b K5c Lim T99 148 A01 A12 A14
TFSIe 185,195 255/35R20 K1a K2b K5c Lim T97 148 A18 A56 KOV
F2 185,195 255/40R20 Car K1a K2b K5c Lim T01 T97 148 L06 S04
e1*2007/46*1801*.. 185,195 265/35R20 Car K1c K2b K5d K7c K8e Lim T99
- Plug-in Hybrid 148
185,195 275/35R20 Car K1c K2c K5d K7i K8m Lim 148
Audi A6 allroad 140-245 235/45R20 T00 T96 148 A12 A14 A18
4G, 4G1 140-245 245/40R20 A01 K6w T99 148 A56 B92 Car
e1*2007/46*0436*..; 140-245 255/40R20 A01 K5w K6x T01 T97 148 KMV S04
e13*2007/46*1147*.. 140-245 265/35R20 A01 K1a K1b K2b K3a K5x K6y K8e
- incl. Facelift 2014 T99 148
140-245 265/40R20 A01 K1a K1b K2b K3a K5x K6y K8e
148
Audi A6 allroad 150-257 235/45R20 T00 T96 148 A12 A14 A18
F2 150-257 245/40R20 T95 T99 148 A56 L06 NoP
e1*2007/46*1801*13-.. 150-257 245/45R20 148 S04
150-257 255/40R20 A01 K2b 148
150-257 265/40R20 A01 K1a K1b K2b K6g K6u K8z 148
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A14 A18
4G, 4G1 140-245 255/35R20 T93 T97 A57 S04
e1*2007/46*0436*..; 140-245 265/35R20
e13*2007/46*1147*.. 140-245 275/30R20 T93 T97
- incl. Facelift 2014 140-245 275/35R20
Audi A8 150-368 235/45R20 T96 148 A12 A14 A18
4H 150-368 245/40R20 T99 148 A57 NBF S04
e1*2007/46*0284*.. 150-368 255/40R20 148
e1*2007/46*0398*.. 150-368 265/40R20 148
150-368 275/35R20 148
Audi A8 210, 250 235/45R20 A91 T00 148 A14 A18 A56
F8 210, 250 245/40R20 A91 T99 148 A60 L06 MHy
e1*2007/46*1751*.. 210-338 235/45R20 A91 M+S T00 148 NBF S04
210-338 245/40R20 A91 M+S T99 148
210-338 255/40R20 A91 T01 T97 148
210-338 265/40R20 A12 148
210-338 275/35R20 A12 T02 T98 148
210-338 275/40R20 A12 148
Audi Q5 (I) 100-200 235/45R20 A12 A14 A18
8R, 8R1, 8R2 100-200 245/45R20 S01
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

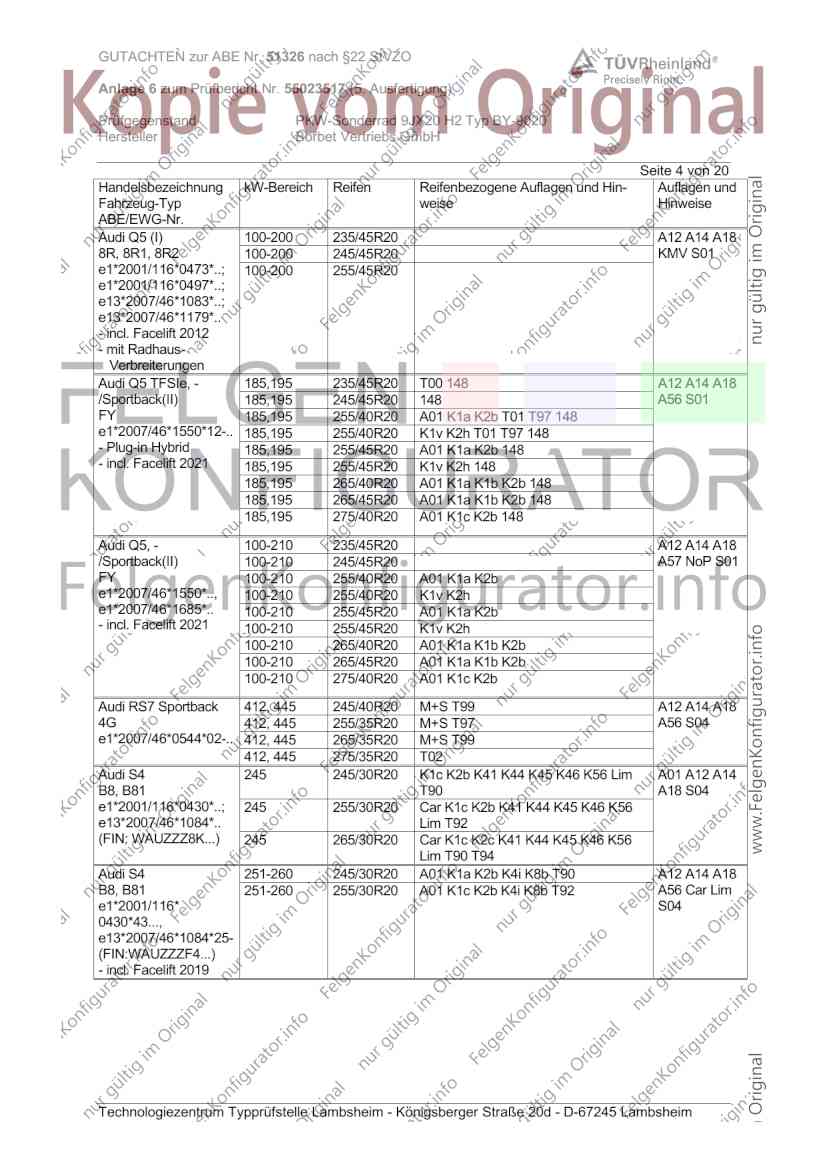

Seite 4 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/45R20 A12 A14 A18
8R, 8R1, 8R2 100-200 245/45R20 KMV S01
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/45R20 T00 148 A12 A14 A18
/Sportback(II) 185,195 245/45R20 148 A56 S01
FY 185,195 255/40R20 A01 K1a K2b T01 T97 148
e1*2007/46*1550*12-.. 185,195 255/40R20 K1v K2h T01 T97 148
- Plug-in Hybrid 185,195 255/45R20 A01 K1a K2b 148
- incl. Facelift 2021 185,195 255/45R20 K1v K2h 148
185,195 265/40R20 A01 K1a K1b K2b 148
185,195 265/45R20 A01 K1a K1b K2b 148
185,195 275/40R20 A01 K1c K2b 148
Audi Q5, - 100-210 235/45R20 A12 A14 A18
/Sportback(II) 100-210 245/45R20 A57 NoP S01
FY 100-210 255/40R20 A01 K1a K2b
e1*2007/46*1550*.., 100-210 255/40R20 K1v K2h
e1*2007/46*1685*.. 100-210 255/45R20 A01 K1a K2b
- incl. Facelift 2021 100-210 255/45R20 K1v K2h
100-210 265/40R20 A01 K1a K1b K2b
100-210 265/45R20 A01 K1a K1b K2b
100-210 275/40R20 A01 K1c K2b
Audi RS7 Sportback 412, 445 245/40R20 M+S T99 A12 A14 A18
4G 412, 445 255/35R20 M+S T97 A56 S04
e1*2007/46*0544*02-.. 412, 445 265/35R20 M+S T99
412, 445 275/35R20 T02
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A14
B8, B81 T90 A18 S04
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...) 245 265/30R20 Car K1c K2c K41 K44 K45 K46 K56
Lim T90 T94
Audi S4 251-260 245/30R20 A01 K1a K2b K4i K8b T90 A12 A14 A18
B8, B81 251-260 255/30R20 A01 K1c K2b K4i K8b T92 A56 Car Lim
e1*2001/116* S04
0430*43...,
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

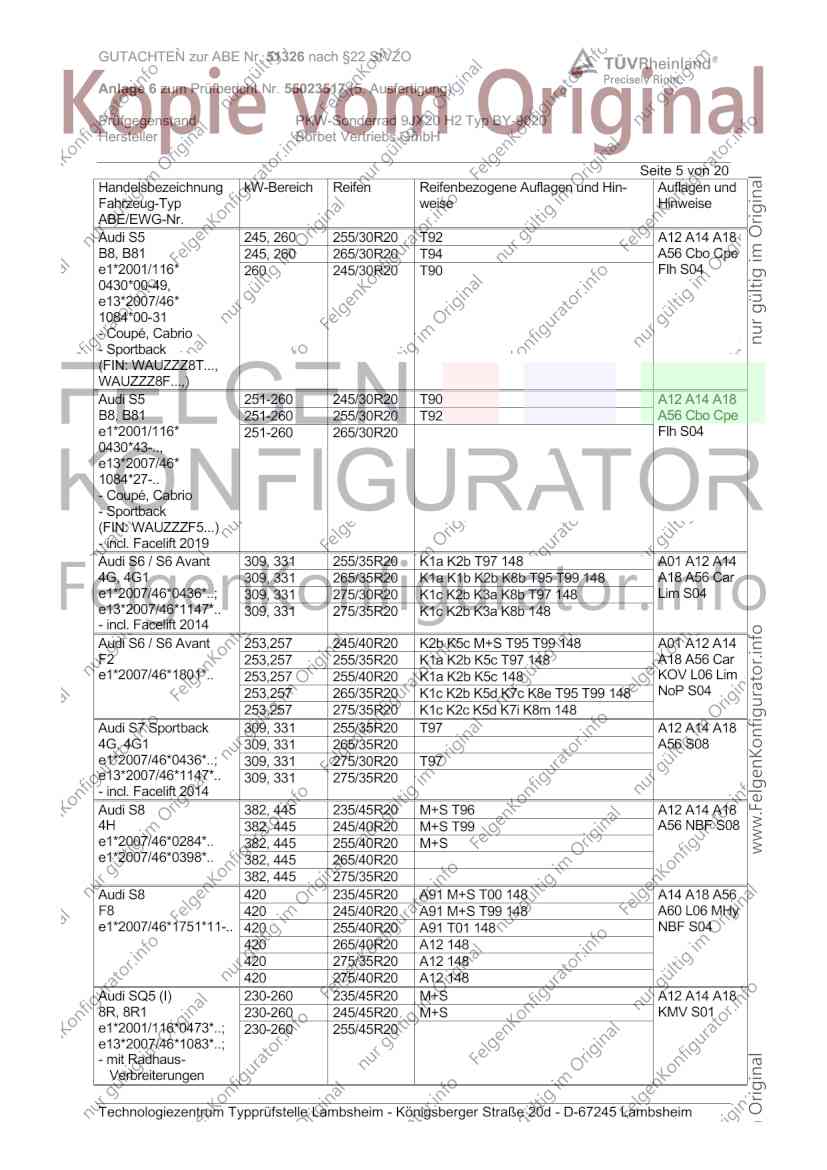

Seite 5 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 255/30R20 T92 A12 A14 A18
B8, B81 245, 260 265/30R20 T94 A56 Cbo Cpe
e1*2001/116* 260 245/30R20 T90 Flh S04
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 251-260 245/30R20 T90 A12 A14 A18
B8, B81 251-260 255/30R20 T92 A56 Cbo Cpe
e1*2001/116* 251-260 265/30R20 Flh S04
0430*43-..,
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
- incl. Facelift 2019
Audi S6 / S6 Avant 309, 331 255/35R20 K1a K2b T97 148 A01 A12 A14
4G, 4G1 309, 331 265/35R20 K1a K1b K2b K8b T95 T99 148 A18 A56 Car
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2b K3a K8b T97 148 Lim S04
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2b K3a K8b 148
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/40R20 K2b K5c M+S T95 T99 148 A01 A12 A14
F2 253,257 255/35R20 K1a K2b K5c T97 148 A18 A56 Car
e1*2007/46*1801*.. 253,257 255/40R20 K1a K2b K5c 148 KOV L06 Lim
253,257 265/35R20 K1c K2b K5d K7c K8e T95 T99 148 NoP S04
253,257 275/35R20 K1c K2c K5d K7i K8m 148
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A14 A18
4G, 4G1 309, 331 265/35R20 A56 S08
e1*2007/46*0436*..; 309, 331 275/30R20 T97
e13*2007/46*1147*.. 309, 331 275/35R20
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A14 A18
4H 382, 445 245/40R20 M+S T99 A56 NBF S08
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
e1*2007/46*0398*.. 382, 445 265/40R20
382, 445 275/35R20
Audi S8 420 235/45R20 A91 M+S T00 148 A14 A18 A56
F8 420 245/40R20 A91 M+S T99 148 A60 L06 MHy
e1*2007/46*1751*11-.. 420 255/40R20 A91 T01 148 NBF S04
420 265/40R20 A12 148
420 275/35R20 A12 148
420 275/40R20 A12 148
Audi SQ5 (I) 230-260 235/45R20 M+S A12 A14 A18
8R, 8R1 230-260 245/45R20 M+S KMV S01
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

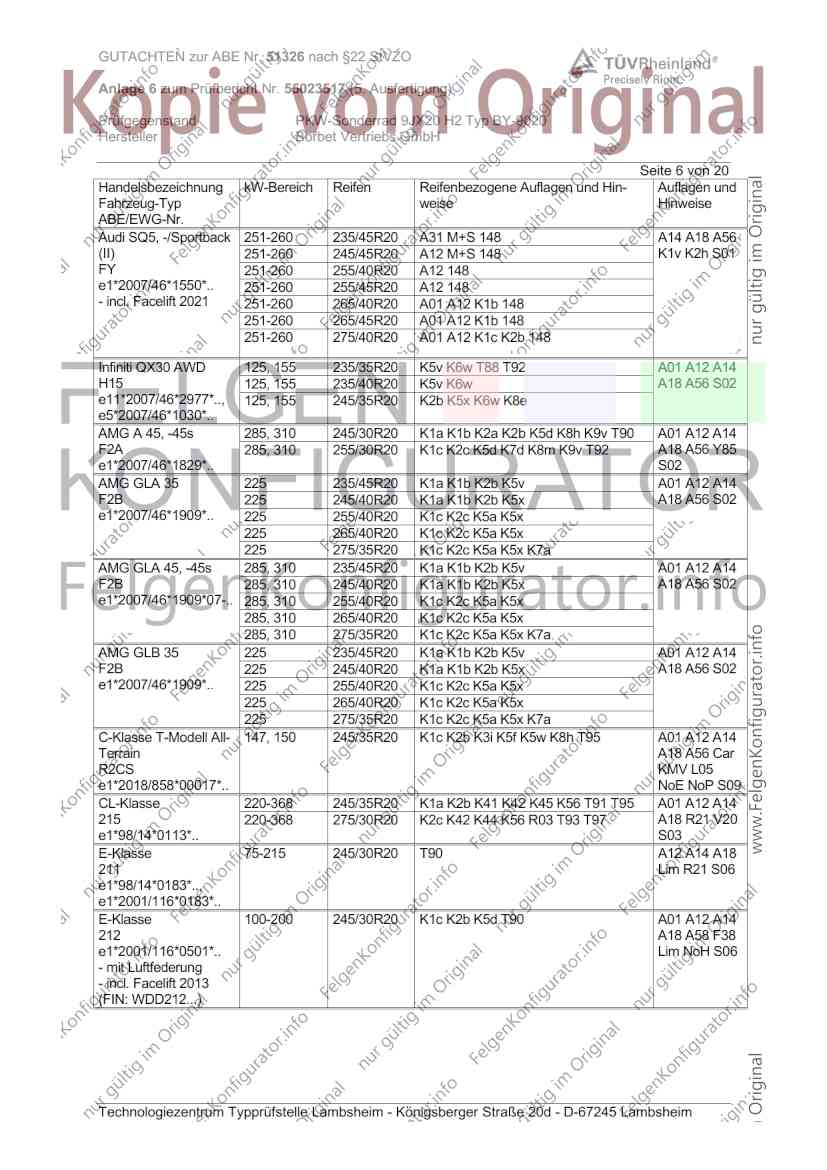

Seite 6 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi SQ5, -/Sportback 251-260 235/45R20 A31 M+S 148 A14 A18 A56
(II) 251-260 245/45R20 A12 M+S 148 K1v K2h S01
FY 251-260 255/40R20 A12 148
e1*2007/46*1550*.. 251-260 255/45R20 A12 148
- incl. Facelift 2021 251-260 265/40R20 A01 A12 K1b 148
251-260 265/45R20 A01 A12 K1b 148
251-260 275/40R20 A01 A12 K1c K2b 148
Infiniti QX30 AWD 125, 155 235/35R20 K5v K6w T88 T92 A01 A12 A14
H15 125, 155 235/40R20 K5v K6w A18 A56 S02
e11*2007/46*2977*.., 125, 155 245/35R20 K2b K5x K6w K8e
e5*2007/46*1030*..
AMG A 45, -45s 285, 310 245/30R20 K1a K1b K2a K2b K5d K8h K9v T90 A01 A12 A14
F2A 285, 310 255/30R20 K1c K2c K5d K7d K8m K9v T92 A18 A56 Y85
e1*2007/46*1829*.. S02
AMG GLA 35 225 235/45R20 K1a K1b K2b K5v A01 A12 A14
F2B 225 245/40R20 K1a K1b K2b K5x A18 A56 S02
e1*2007/46*1909*.. 225 255/40R20 K1c K2c K5a K5x
225 265/40R20 K1c K2c K5a K5x
225 275/35R20 K1c K2c K5a K5x K7a
AMG GLA 45, -45s 285, 310 235/45R20 K1a K1b K2b K5v A01 A12 A14
F2B 285, 310 245/40R20 K1a K1b K2b K5x A18 A56 S02
e1*2007/46*1909*07-.. 285, 310 255/40R20 K1c K2c K5a K5x
285, 310 265/40R20 K1c K2c K5a K5x
285, 310 275/35R20 K1c K2c K5a K5x K7a
AMG GLB 35 225 235/45R20 K1a K1b K2b K5v A01 A12 A14
F2B 225 245/40R20 K1a K1b K2b K5x A18 A56 S02
e1*2007/46*1909*.. 225 255/40R20 K1c K2c K5a K5x
225 265/40R20 K1c K2c K5a K5x
225 275/35R20 K1c K2c K5a K5x K7a
C-Klasse T-Modell All- 147, 150 245/35R20 K1c K2b K3i K5f K5w K8h T95 A01 A12 A14
Terrain A18 A56 Car
R2CS KMV L05
e1*2018/858*00017*.. NoE NoP S09
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A18 R21 V20
e1*98/14*0113*.. S03
E-Klasse 75-215 245/30R20 T90 A12 A14 A18
211 Lim R21 S06
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212 A18 A58 F38
e1*2001/116*0501*.. Lim NoH S06
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)

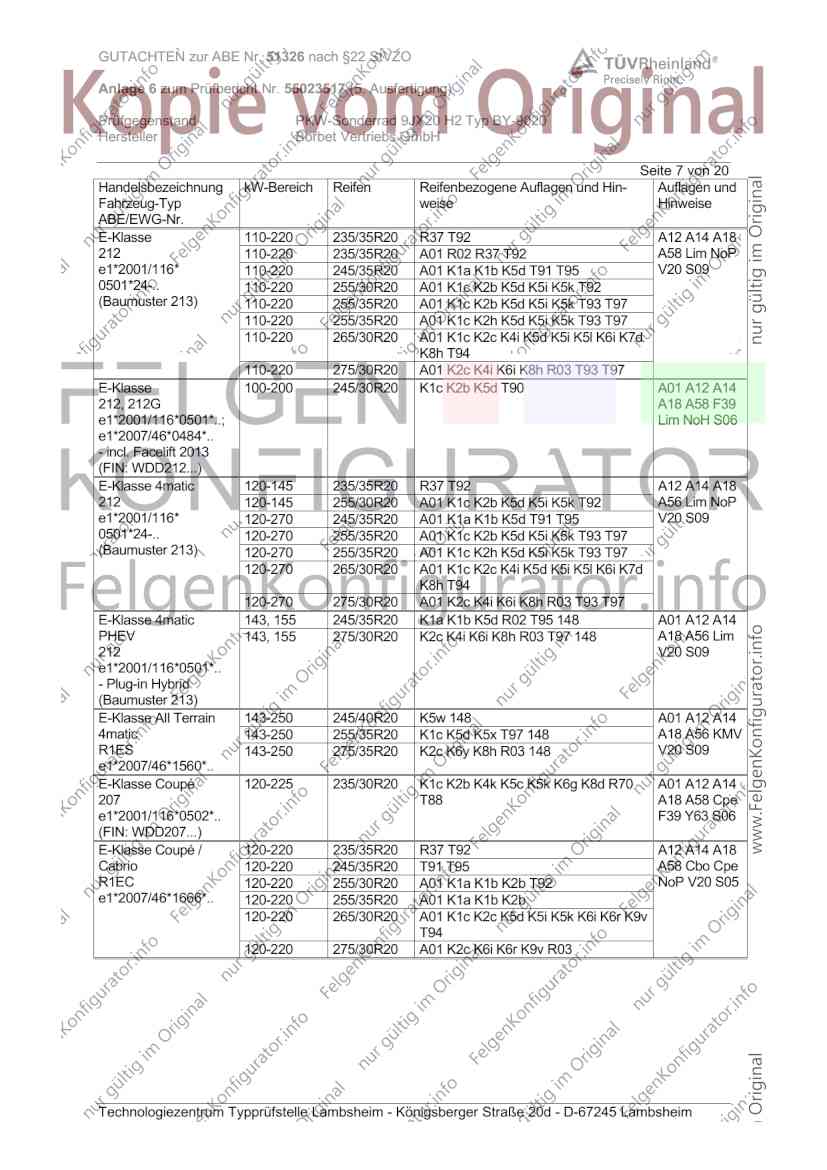

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 7 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 110-220 235/35R20 R37 T92 A12 A14 A18
212 110-220 235/35R20 A01 R02 R37 T92 A58 Lim NoP
e1*2001/116* 110-220 245/35R20 A01 K1a K1b K5d T91 T95 V20 S09
0501*24-.. 110-220 255/30R20 A01 K1c K2b K5d K5i K5k T92
(Baumuster 213) 110-220 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
110-220 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
110-220 265/30R20 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T94
110-220 275/30R20 A01 K2c K4i K6i K8h R03 T93 T97
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212, 212G A18 A58 F39
e1*2001/116*0501*..; Lim NoH S06
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 A12 A14 A18
212 120-145 255/30R20 A01 K1c K2b K5d K5i K5k T92 A56 Lim NoP
e1*2001/116* 120-270 245/35R20 A01 K1a K1b K5d T91 T95 V20 S09
0501*24-.. 120-270 255/35R20 A01 K1c K2b K5d K5i K5k T93 T97
(Baumuster 213) 120-270 255/35R20 A01 K1c K2h K5d K5i K5k T93 T97
120-270 265/30R20 A01 K1c K2c K4i K5d K5i K5l K6i K7d
K8h T94
120-270 275/30R20 A01 K2c K4i K6i K8h R03 T93 T97
E-Klasse 4matic 143, 155 245/35R20 K1a K1b K5d R02 T95 148 A01 A12 A14
PHEV 143, 155 275/30R20 K2c K4i K6i K8h R03 T97 148 A18 A56 Lim
212 V20 S09
e1*2001/116*0501*..
- Plug-in Hybrid
(Baumuster 213)
E-Klasse All Terrain 143-250 245/40R20 K5w 148 A01 A12 A14
4matic 143-250 255/35R20 K1c K5d K5x T97 148 A18 A56 KMV
R1ES 143-250 275/35R20 K2c K6y K8h R03 148 V20 S09
e1*2007/46*1560*..
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5c K5k K6g K8d R70 A01 A12 A14
207 T88 A18 A58 Cpe
e1*2001/116*0502*.. F39 Y63 S06
(FIN: WDD207...)
E-Klasse Coupé / 120-220 235/35R20 R37 T92 A12 A14 A18
Cabrio 120-220 245/35R20 T91 T95 A58 Cbo Cpe
R1EC 120-220 255/30R20 A01 K1a K1b K2b T92 NoP V20 S05
e1*2007/46*1666*.. 120-220 255/35R20 A01 K1a K1b K2b
120-220 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-220 275/30R20 A01 K2c K6i K6r K9v R03

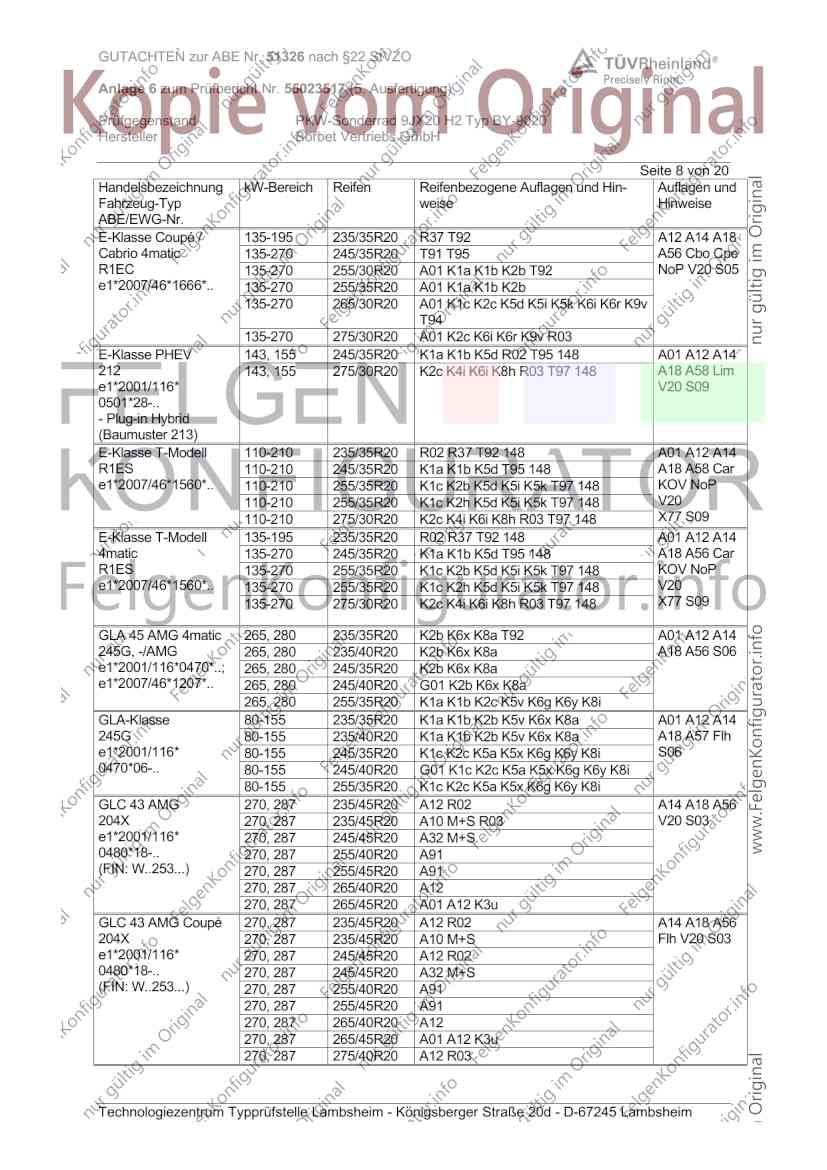

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 8 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 135-195 235/35R20 R37 T92 A12 A14 A18
Cabrio 4matic 135-270 245/35R20 T91 T95 A56 Cbo Cpe
R1EC 135-270 255/30R20 A01 K1a K1b K2b T92 NoP V20 S05
e1*2007/46*1666*.. 135-270 255/35R20 A01 K1a K1b K2b
135-270 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
135-270 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse PHEV 143, 155 245/35R20 K1a K1b K5d R02 T95 148 A01 A12 A14
212 143, 155 275/30R20 K2c K4i K6i K8h R03 T97 148 A18 A58 Lim
e1*2001/116* V20 S09
0501*28-..
- Plug-in Hybrid
(Baumuster 213)
E-Klasse T-Modell 110-210 235/35R20 R02 R37 T92 148 A01 A12 A14
R1ES 110-210 245/35R20 K1a K1b K5d T95 148 A18 A58 Car
e1*2007/46*1560*.. 110-210 255/35R20 K1c K2b K5d K5i K5k T97 148 KOV NoP
110-210 255/35R20 K1c K2h K5d K5i K5k T97 148 V20
110-210 275/30R20 K2c K4i K6i K8h R03 T97 148 X77 S09
E-Klasse T-Modell 135-195 235/35R20 R02 R37 T92 148 A01 A12 A14
4matic 135-270 245/35R20 K1a K1b K5d T95 148 A18 A56 Car
R1ES 135-270 255/35R20 K1c K2b K5d K5i K5k T97 148 KOV NoP
e1*2007/46*1560*.. 135-270 255/35R20 K1c K2h K5d K5i K5k T97 148 V20
135-270 275/30R20 K2c K4i K6i K8h R03 T97 148 X77 S09
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6x K8a T92 A01 A12 A14
245G, -/AMG 265, 280 235/40R20 K2b K6x K8a A18 A56 S06
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6x K8a
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K2b K6x K8a
265, 280 255/35R20 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 235/35R20 K1a K1b K2b K5v K6x K8a A01 A12 A14
245G 80-155 235/40R20 K1a K1b K2b K5v K6x K8a A18 A57 Flh
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S06
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270, 287 235/45R20 A12 R02 A14 A18 A56
204X 270, 287 235/45R20 A10 M+S R03 V20 S03
e1*2001/116* 270, 287 245/45R20 A32 M+S
0480*18-.. 270, 287 255/40R20 A91
(FIN: W..253...) 270, 287 255/45R20 A91
270, 287 265/40R20 A12
270, 287 265/45R20 A01 A12 K3u
GLC 43 AMG Coupé 270, 287 235/45R20 A12 R02 A14 A18 A56
204X 270, 287 235/45R20 A10 M+S Flh V20 S03
e1*2001/116* 270, 287 245/45R20 A12 R02
0480*18-.. 270, 287 245/45R20 A32 M+S
(FIN: W..253...) 270, 287 255/40R20 A91
270, 287 255/45R20 A91
270, 287 265/40R20 A12
270, 287 265/45R20 A01 A12 K3u
270, 287 275/40R20 A12 R03

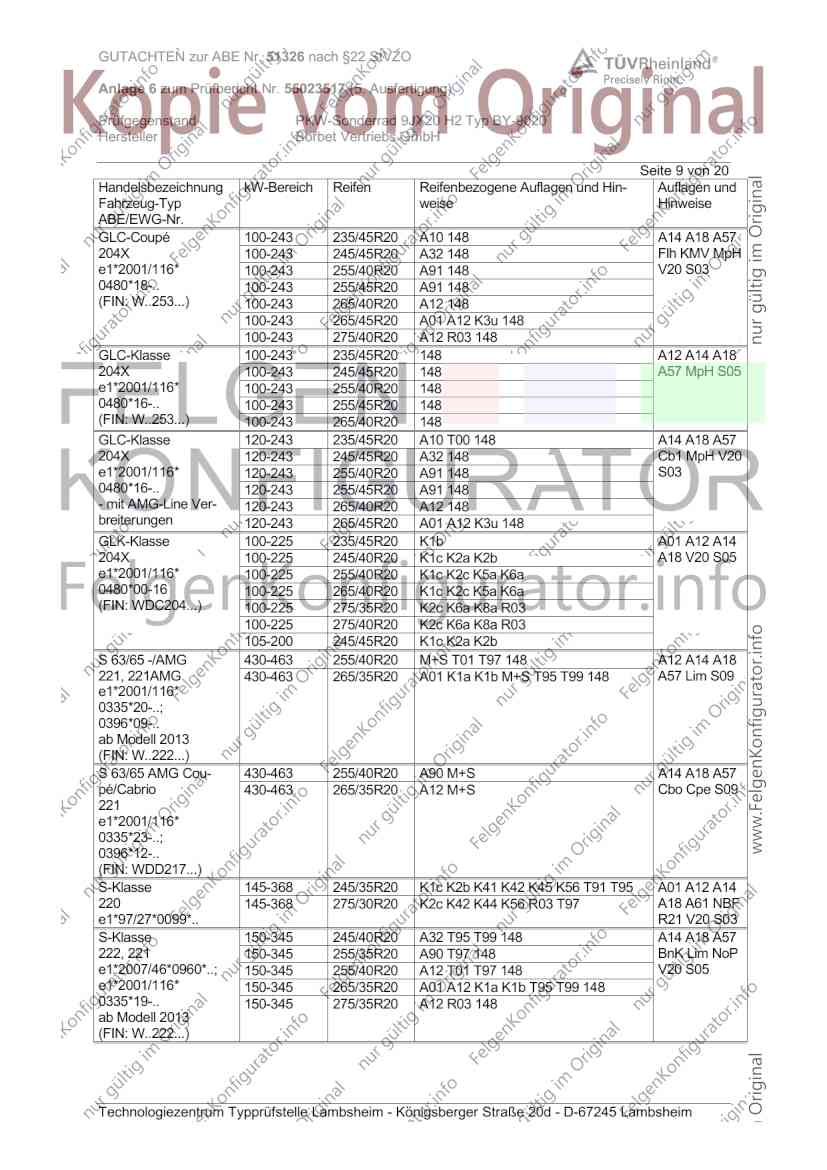

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 9 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
GLC-Coupé 100-243 235/45R20 A10 148 A14 A18 A57
204X 100-243 245/45R20 A32 148 Flh KMV MpH
e1*2001/116* 100-243 255/40R20 A91 148 V20 S03
0480*18-.. 100-243 255/45R20 A91 148
(FIN: W..253...) 100-243 265/40R20 A12 148
100-243 265/45R20 A01 A12 K3u 148
100-243 275/40R20 A12 R03 148
GLC-Klasse 100-243 235/45R20 148 A12 A14 A18
204X 100-243 245/45R20 148 A57 MpH S05
e1*2001/116* 100-243 255/40R20 148
0480*16-.. 100-243 255/45R20 148
(FIN: W..253...) 100-243 265/40R20 148
GLC-Klasse 120-243 235/45R20 A10 T00 148 A14 A18 A57
204X 120-243 245/45R20 A32 148 Cb1 MpH V20
e1*2001/116* 120-243 255/40R20 A91 148 S03
0480*16-.. 120-243 255/45R20 A91 148
- mit AMG-Line Ver- 120-243 265/40R20 A12 148
breiterungen 120-243 265/45R20 A01 A12 K3u 148
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A14
204X 100-225 245/40R20 K1c K2a K2b A18 V20 S05
e1*2001/116* 100-225 255/40R20 K1c K2c K5a K6a
0480*00-16 100-225 265/40R20 K1c K2c K5a K6a
(FIN: WDC204...) 100-225 275/35R20 K2c K6a K8a R03
100-225 275/40R20 K2c K6a K8a R03
105-200 245/45R20 K1c K2a K2b
S 63/65 -/AMG 430-463 255/40R20 M+S T01 T97 148 A12 A14 A18
221, 221AMG 430-463 265/35R20 A01 K1a K1b M+S T95 T99 148 A57 Lim S09
e1*2001/116*
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG Cou- 430-463 255/40R20 A90 M+S A14 A18 A57
pé/Cabrio 430-463 265/35R20 A12 M+S Cbo Cpe S09
221
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A18 A61 NBF
e1*97/27*0099*.. R21 V20 S03
S-Klasse 150-345 245/40R20 A32 T95 T99 148 A14 A18 A57
222, 221 150-345 255/35R20 A90 T97 148 BnK Lim NoP
e1*2007/46*0960*..; 150-345 255/40R20 A12 T01 T97 148 V20 S05
e1*2001/116* 150-345 265/35R20 A01 A12 K1a K1b T95 T99 148
0335*19-.. 150-345 275/35R20 A12 R03 148
ab Modell 2013
(FIN: W..222...)

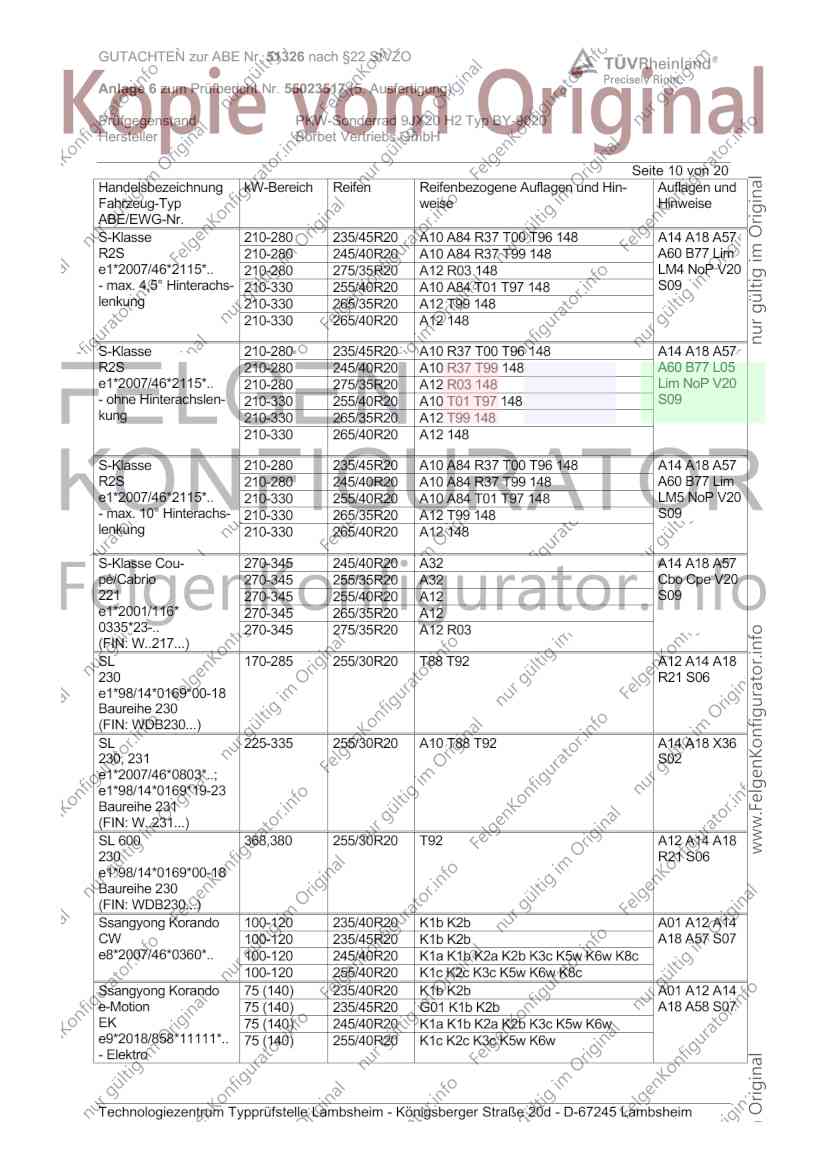

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 10 von 20
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
S-Klasse 210-280 235/45R20 A10 A84 R37 T00 T96 148 A14 A18 A57
R2S 210-280 245/40R20 A10 A84 R37 T99 148 A60 B77 Lim
e1*2007/46*2115*.. 210-280 275/35R20 A12 R03 148 LM4 NoP V20
- max. 4,5° Hinterachs- 210-330 255/40R20 A10 A84 T01 T97 148 S09
lenkung 210-330 265/35R20 A12 T99 148
210-330 265/40R20 A12 148
S-Klasse 210-280 235/45R20 A10 R37 T00 T96 148 A14 A18 A57
R2S 210-280 245/40R20 A10 R37 T99 148 A60 B77 L05
e1*2007/46*2115*.. 210-280 275/35R20 A12 R03 148 Lim NoP V20
- ohne Hinterachslen- 210-330 255/40R20 A10 T01 T97 148 S09
kung 210-330 265/35R20 A12 T99 148
210-330 265/40R20 A12 148
S-Klasse 210-280 235/45R20 A10 A84 R37 T00 T96 148 A14 A18 A57
R2S 210-280 245/40R20 A10 A84 R37 T99 148 A60 B77 Lim
e1*2007/46*2115*.. 210-330 255/40R20 A10 A84 T01 T97 148 LM5 NoP V20
- max. 10° Hinterachs- 210-330 265/35R20 A12 T99 148 S09
lenkung 210-330 265/40R20 A12 148
S-Klasse Cou- 270-345 245/40R20 A32 A14 A18 A57
pé/Cabrio 270-345 255/35R20 A32 Cbo Cpe V20
221 270-345 255/40R20 A12 S09
e1*2001/116* 270-345 265/35R20 A12
0335*23-.. 270-345 275/35R20 A12 R03
(FIN: W..217...)
SL 170-285 255/30R20 T88 T92 A12 A14 A18
230 R21 S06
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225-335 255/30R20 A10 T88 T92 A14 A18 X36
230, 231 S02
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SL 600 368,380 255/30R20 T92 A12 A14 A18
230 R21 S06
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
Ssangyong Korando 100-120 235/40R20 K1b K2b A01 A12 A14
CW 100-120 235/45R20 K1b K2b A18 A57 S07
e8*2007/46*0360*.. 100-120 245/40R20 K1a K1b K2a K2b K3c K5w K6w K8c
100-120 255/40R20 K1c K2c K3c K5w K6w K8c
Ssangyong Korando 75 (140) 235/40R20 K1b K2b A01 A12 A14
e-Motion 75 (140) 235/45R20 G01 K1b K2b A18 A58 S07
EK 75 (140) 245/40R20 K1a K1b K2a K2b K3c K5w K6w
e9*2018/858*11111*.. 75 (140) 255/40R20 K1c K2c K3c K5w K6w
- Elektro

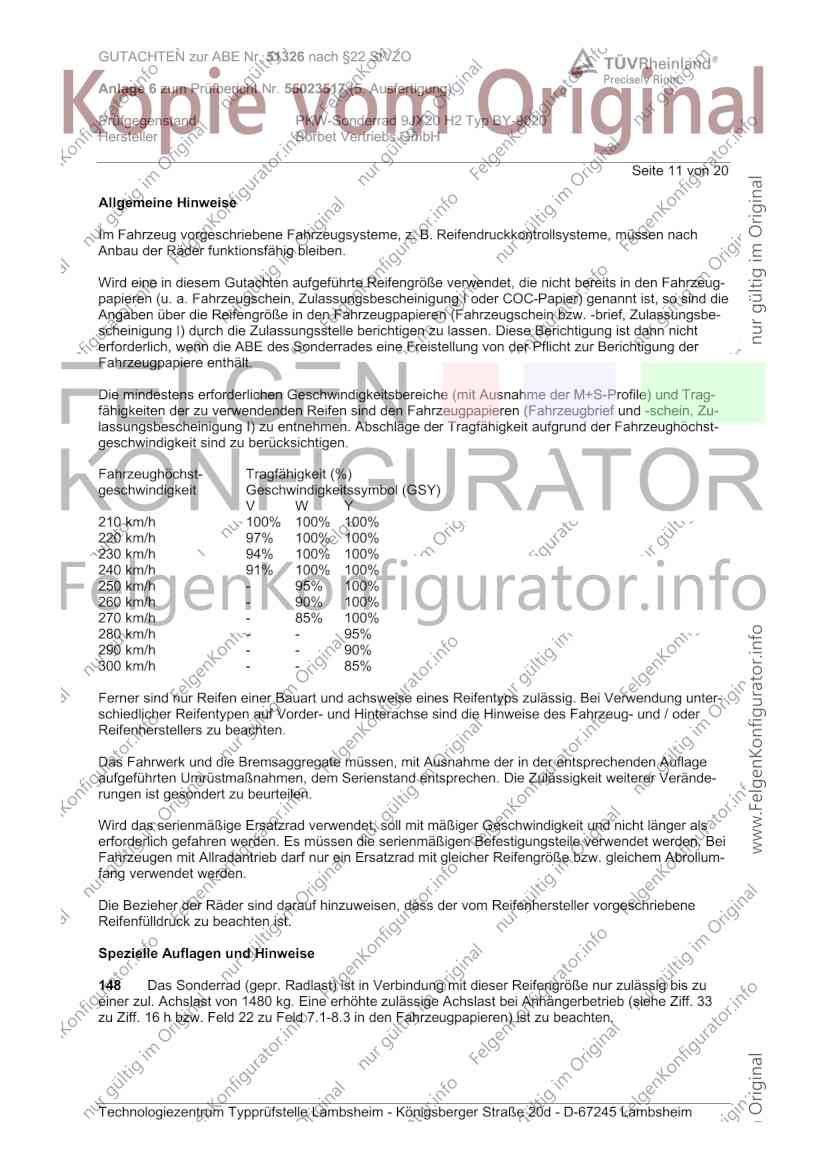

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 11 von 20
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchst-
geschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung unter-
schiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

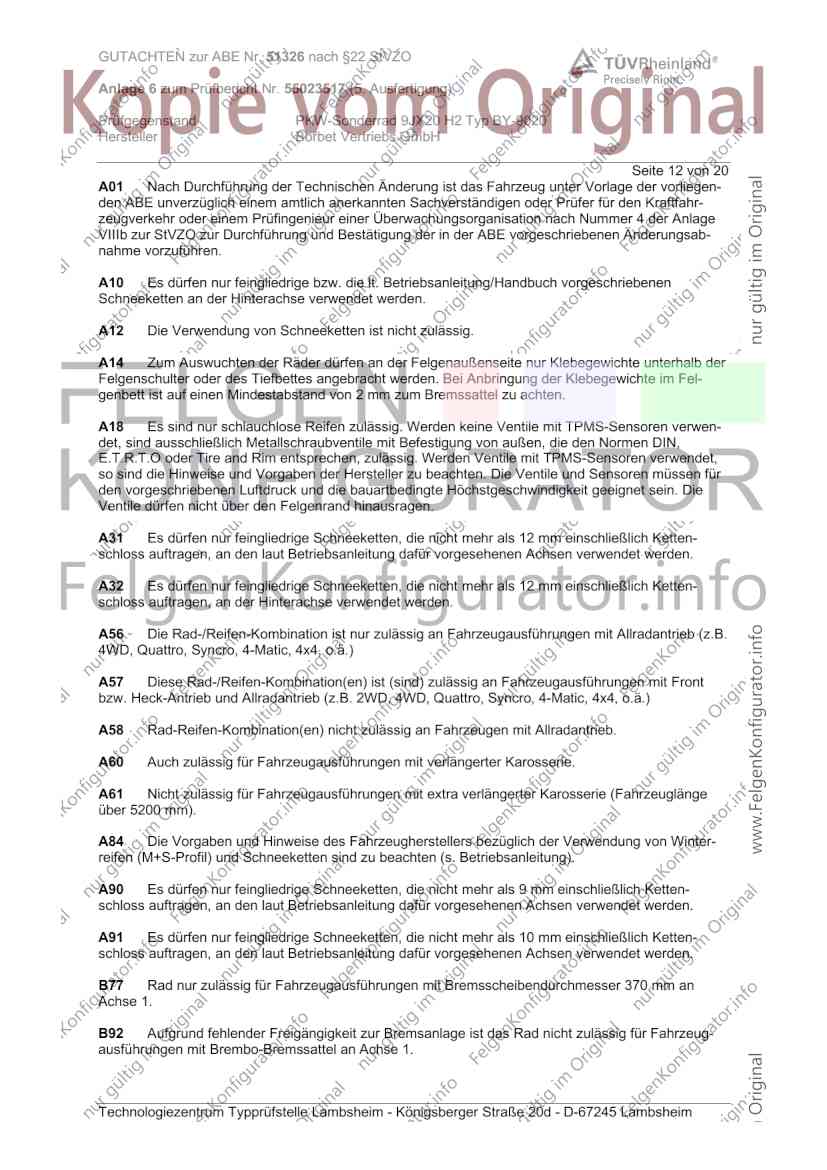

Seite 12 von 20
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für Fahrzeug-
ausführungen mit Brembo-Bremssattel an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

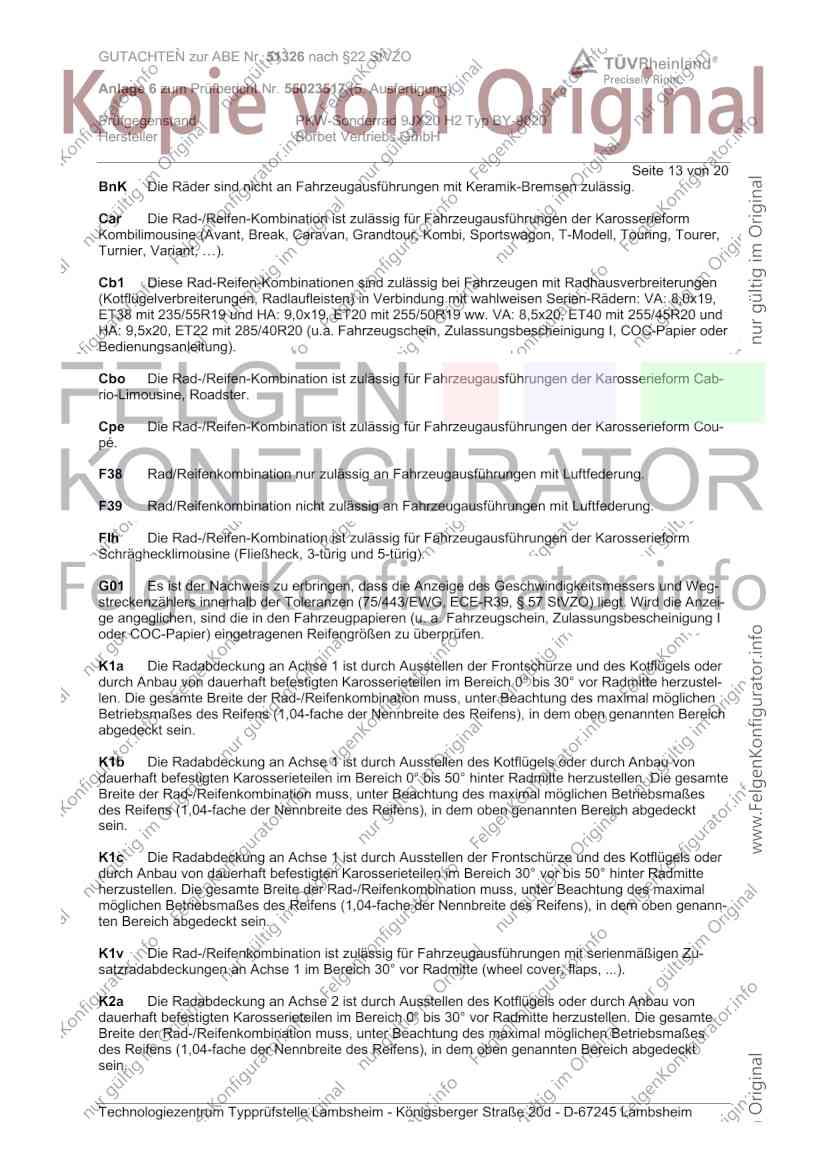

Seite 13 von 20
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19,
ET38 mit 235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und
HA: 9,5x20, ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cab-
rio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cou-
pé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

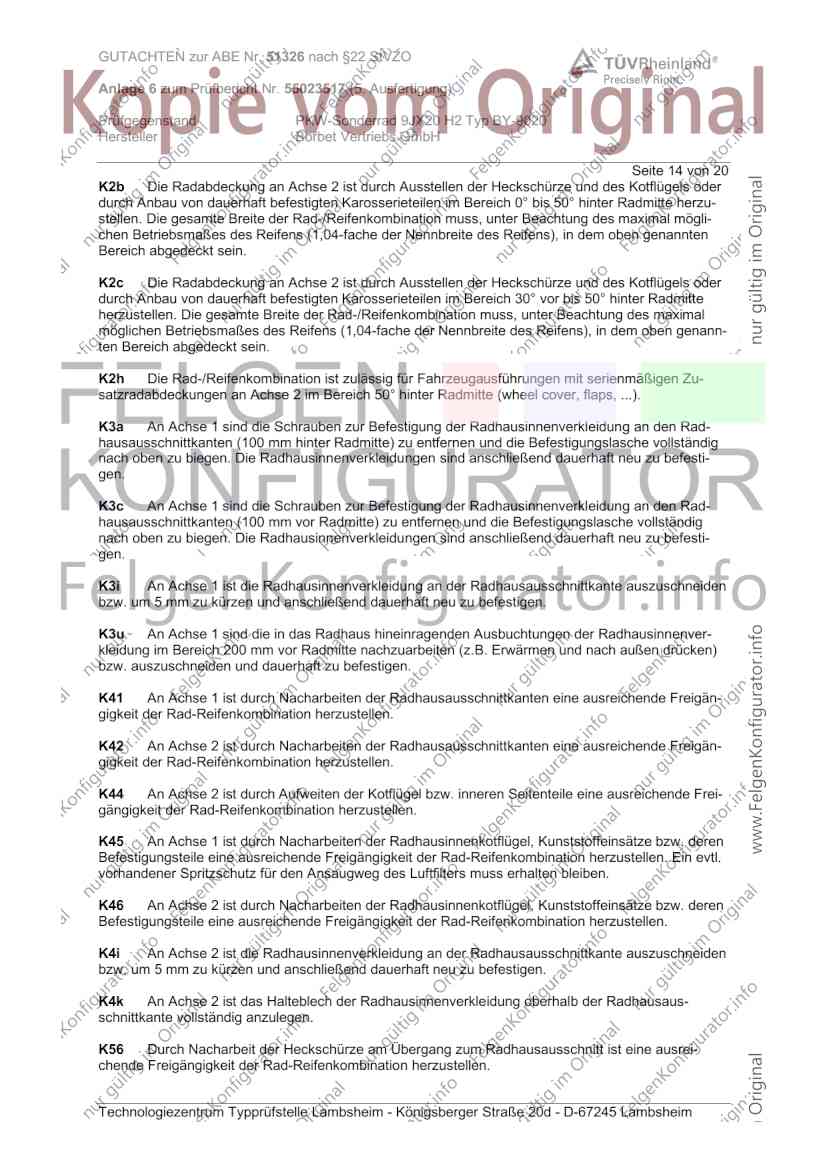

Seite 14 von 20
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen Zu-
satzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenver-
kleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken)
bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

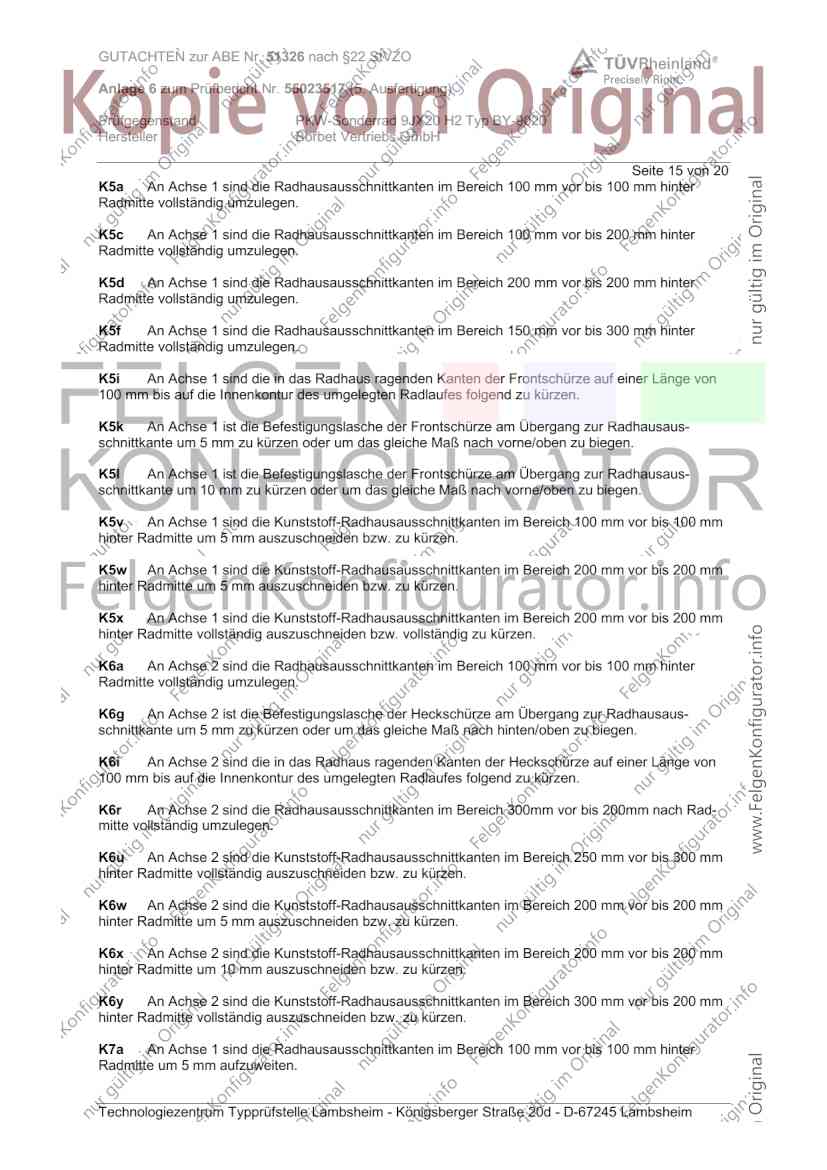

Seite 15 von 20
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

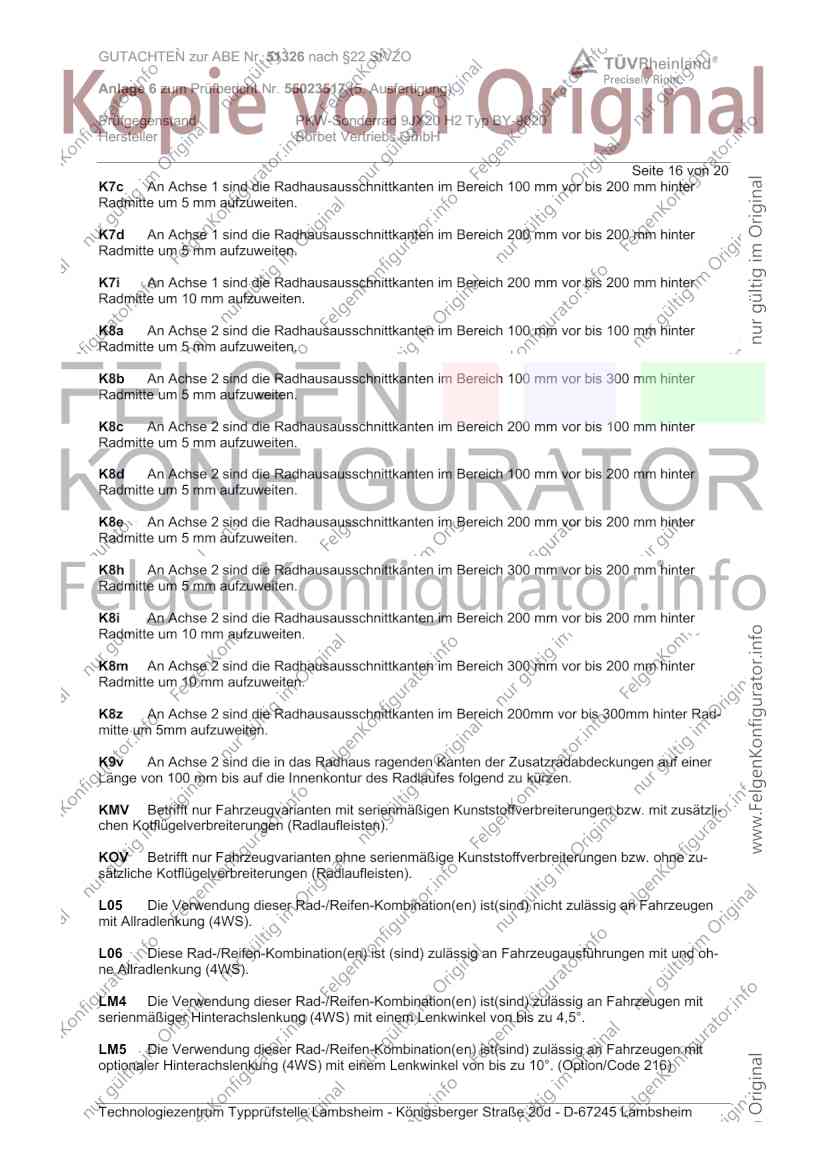

Seite 16 von 20
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Rad-
mitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und oh-
ne Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

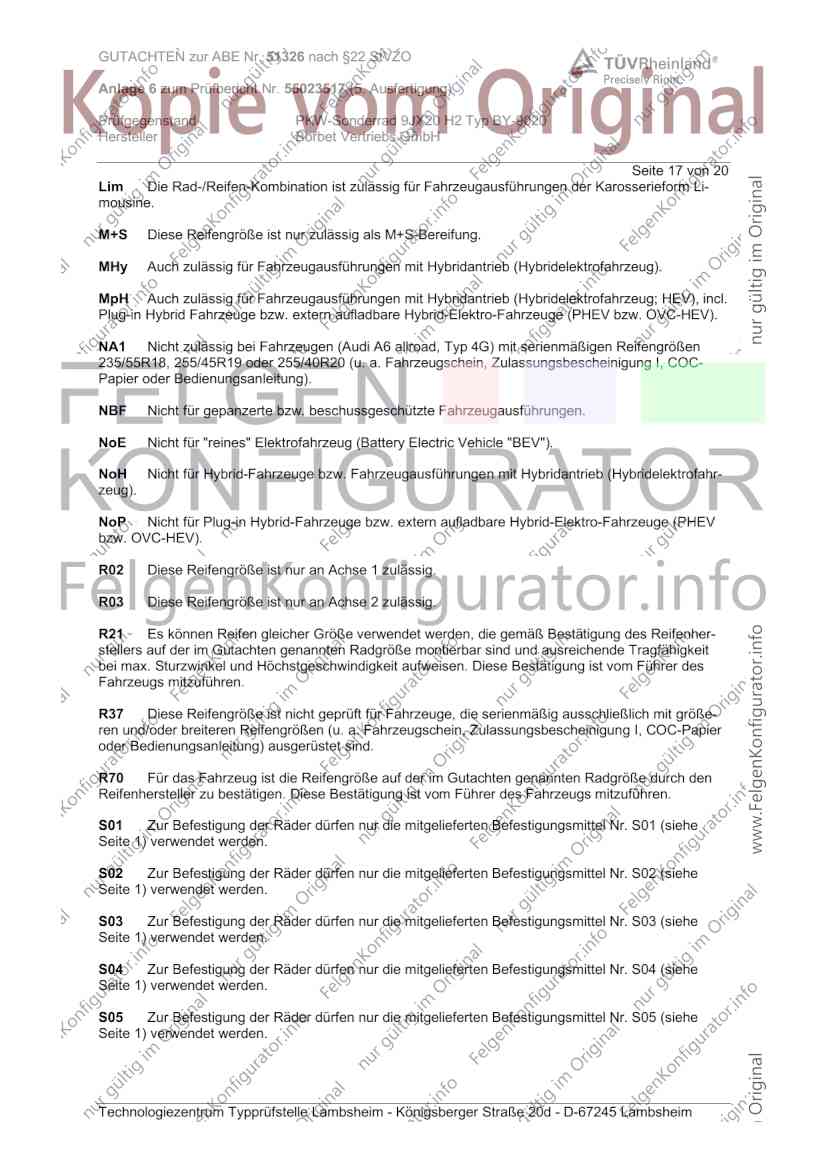

Seite 17 von 20
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Li-
mousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl.
Plug-in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

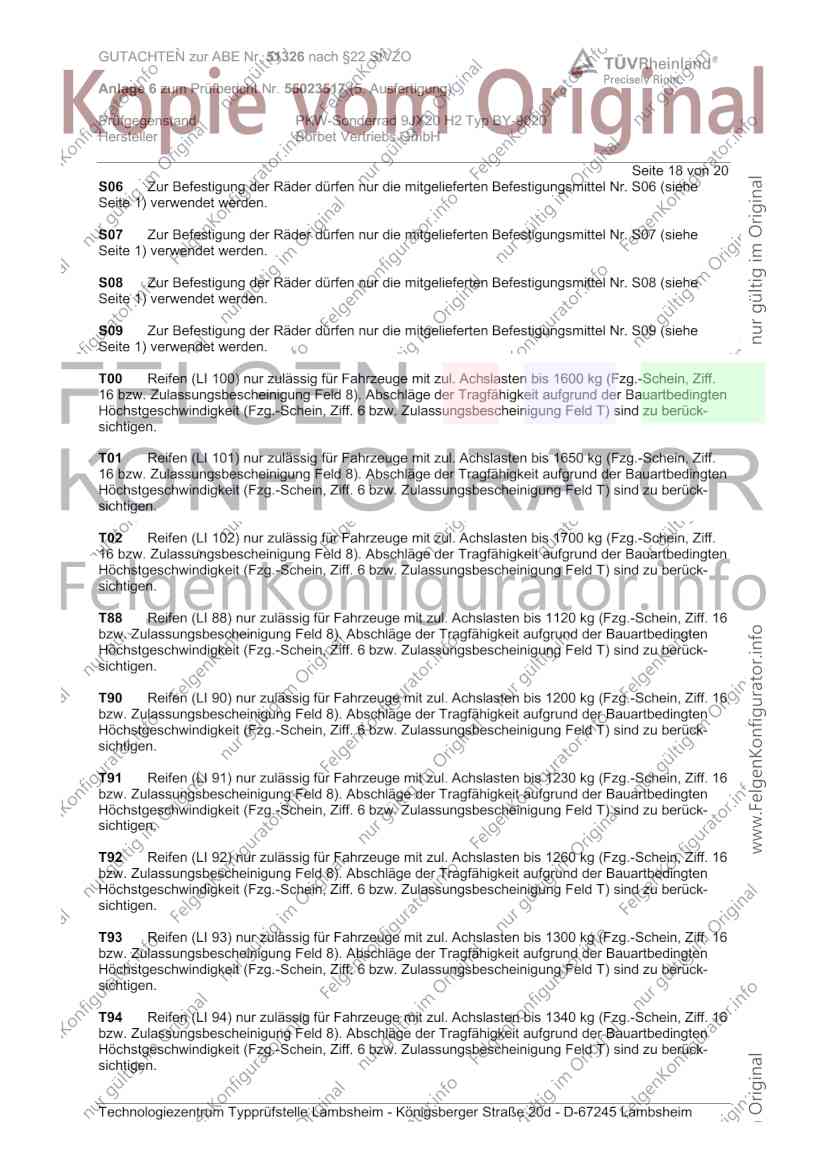

Seite 18 von 20
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH

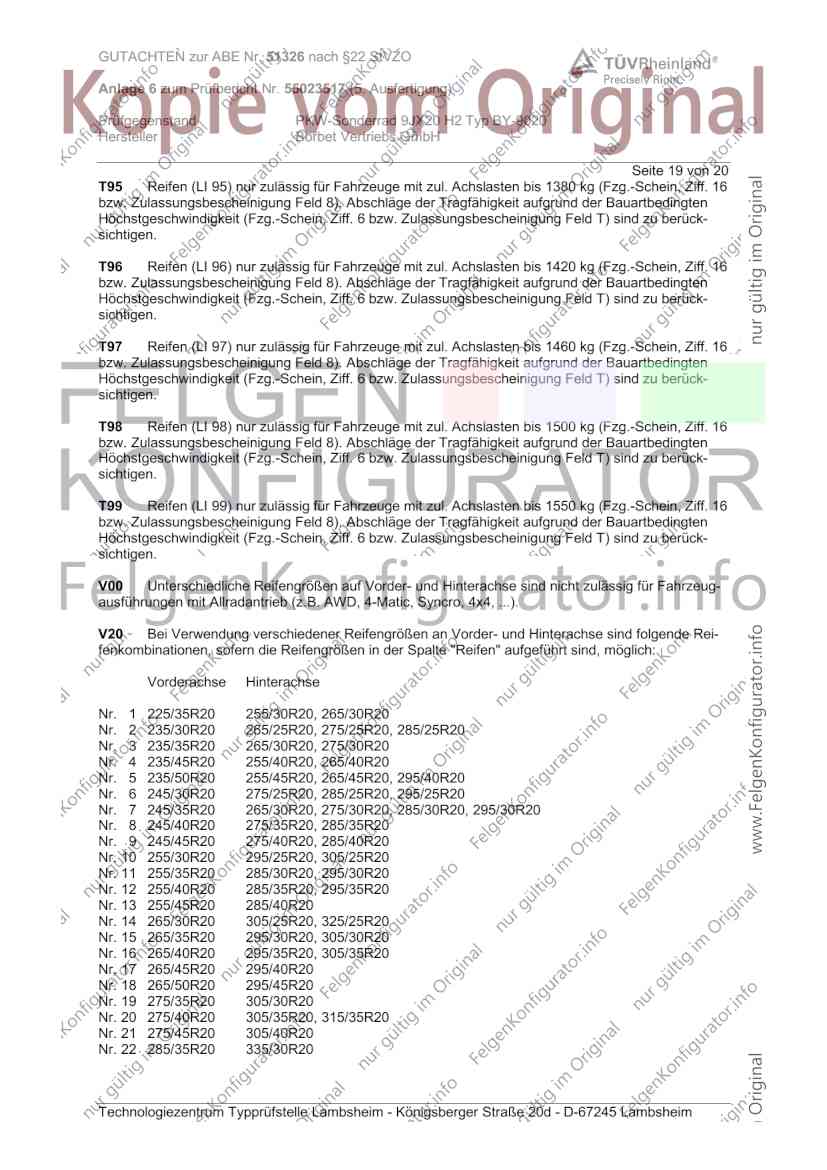

Seite 19 von 20
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berück-
sichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 7 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 8 245/40R20 275/35R20, 285/35R20
Nr. 9 245/45R20 275/40R20, 285/40R20
Nr. 10 255/30R20 295/25R20, 305/25R20
Nr. 11 255/35R20 285/30R20, 295/30R20
Nr. 12 255/40R20 285/35R20, 295/35R20
Nr. 13 255/45R20 285/40R20
Nr. 14 265/30R20 305/25R20, 325/25R20
Nr. 15 265/35R20 295/30R20, 305/30R20
Nr. 16 265/40R20 295/35R20, 305/35R20
Nr. 17 265/45R20 295/40R20
Nr. 18 265/50R20 295/45R20
Nr. 19 275/35R20 305/30R20
Nr. 20 275/40R20 305/35R20, 315/35R20
Nr. 21 275/45R20 305/40R20
Nr. 22 285/35R20 335/30R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 51326 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr. 55023517 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ BY-9020
Hersteller Borbet Vertriebs GmbH
Seite 20 von 20
Vorderachse Hinterachse (Forts.)
Nr. 23 285/40R20 325/35R20
Nr. 24 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an
Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeu-
gen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserie-
form Schräghecklimousine (Fließheck).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 26. Juli 2023 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 20 und gilt für Sonderräder ab Herstellungsdatum Januar 2017.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 26. Juli 2023
Wagner 00413621.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
