GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 1 von 15
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW80-5
Typ 19383
Radgröße 7.0Jx17 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
007 19383 007 / ohne Ring 5/112/66,56 42 690 2175
Kennzeichnungen
KBA-Nummer 54120
Herstellerzeichen MSW
Radtyp und Ausführung 19383 007
Radgröße 7.0Jx17 H2
§22 54120*04
Einpresstiefe ET 42
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S01 Schraube M12x1,5 Kegel 60° 110 24 80910035
S02 Schraube M14x1,5 Kegel 60° 120 27 80910209
S03 Schraube M14x1,5 Kegel 60° 130 27 80910209
S04 Schraube M14x1,5 Kegel 60° 160 30 80910204
S05 Schraube M14x1,5 Kegel 60° 150 27 80910209
S06 Schraube M12x1,5 Kegel 60° 130 26 80910173
S07 Schraube M12x1,5 Kegel 60° 140 26 80910173
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

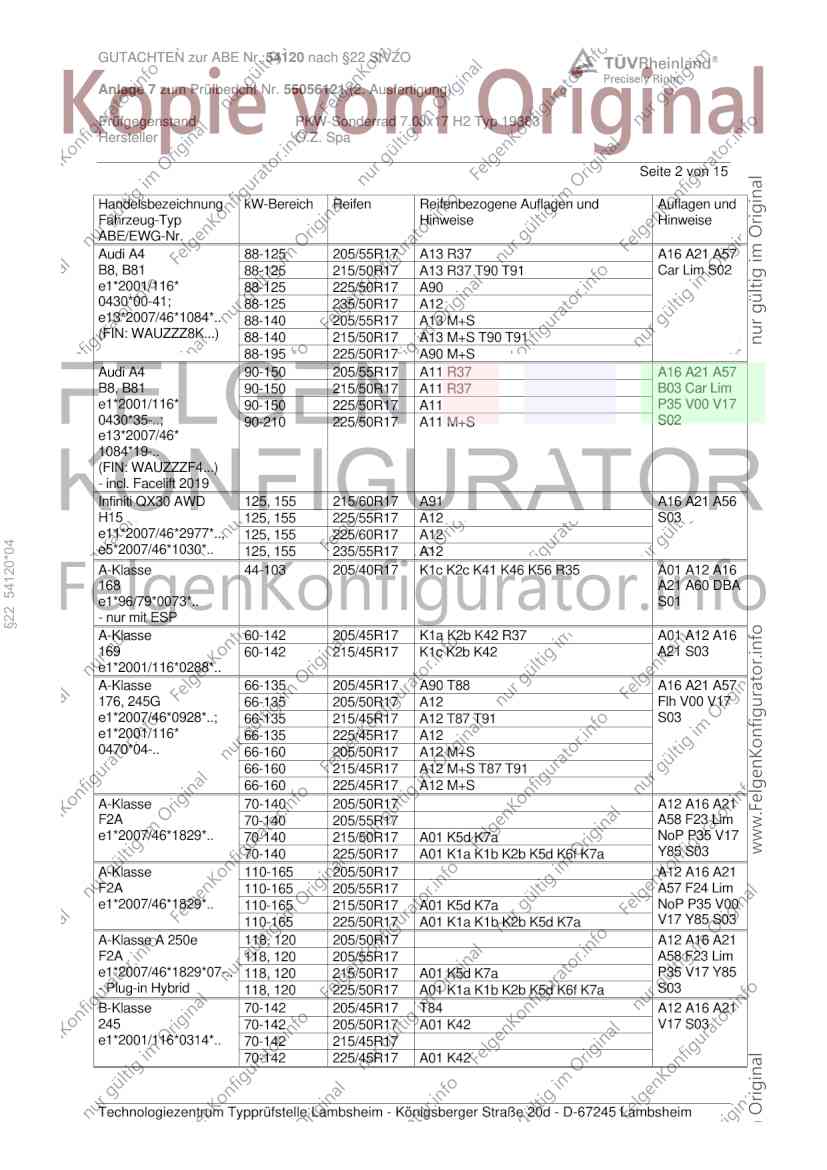

GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 A13 R37 A16 A21 A57
B8, B81 88-125 215/50R17 A13 R37 T90 T91 Car Lim S02
e1*2001/116* 88-125 225/50R17 A90
0430*00-41; 88-125 235/50R17 A12
e13*2007/46*1084*.. 88-140 205/55R17 A13 M+S
(FIN: WAUZZZ8K...) 88-140 215/50R17 A13 M+S T90 T91
88-195 225/50R17 A90 M+S
Audi A4 90-150 205/55R17 A11 R37 A16 A21 A57
B8, B81 90-150 215/50R17 A11 R37 B03 Car Lim
e1*2001/116* 90-150 225/50R17 A11 P35 V00 V17
0430*35-..; 90-210 225/50R17 A11 M+S S02
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Infiniti QX30 AWD 125, 155 215/60R17 A91 A16 A21 A56
H15 125, 155 225/55R17 A12 S03
e11*2007/46*2977*.., 125, 155 225/60R17 A12
§22 54120*04
e5*2007/46*1030*.. 125, 155 235/55R17 A12
A-Klasse 44-103 205/40R17 K1c K2c K41 K46 K56 R35 A01 A12 A16
168 A21 A60 DBA
e1*96/79*0073*.. S01
- nur mit ESP
A-Klasse 60-142 205/45R17 K1a K2b K42 R37 A01 A12 A16
169 60-142 215/45R17 K1c K2b K42 A21 S03
e1*2001/116*0288*..
A-Klasse 66-135 205/45R17 A90 T88 A16 A21 A57
176, 245G 66-135 205/50R17 A12 Flh V00 V17
e1*2007/46*0928*..; 66-135 215/45R17 A12 T87 T91 S03
e1*2001/116* 66-135 225/45R17 A12
0470*04-.. 66-160 205/50R17 A12 M+S
66-160 215/45R17 A12 M+S T87 T91
66-160 225/45R17 A12 M+S
A-Klasse 70-140 205/50R17 A12 A16 A21
F2A 70-140 205/55R17 A58 F23 Lim
e1*2007/46*1829*.. 70-140 215/50R17 A01 K5d K7a NoP P35 V17
70-140 225/50R17 A01 K1a K1b K2b K5d K6f K7a Y85 S03
A-Klasse 110-165 205/50R17 A12 A16 A21
F2A 110-165 205/55R17 A57 F24 Lim
e1*2007/46*1829*.. 110-165 215/50R17 A01 K5d K7a NoP P35 V00
110-165 225/50R17 A01 K1a K1b K2b K5d K7a V17 Y85 S03
A-Klasse A 250e 118, 120 205/50R17 A12 A16 A21
F2A 118, 120 205/55R17 A58 F23 Lim
e1*2007/46*1829*07-.. 118, 120 215/50R17 A01 K5d K7a P35 V17 Y85
- Plug-in Hybrid 118, 120 225/50R17 A01 K1a K1b K2b K5d K6f K7a S03
B-Klasse 70-142 205/45R17 T84 A12 A16 A21
245 70-142 205/50R17 A01 K42 V17 S03
e1*2001/116*0314*.. 70-142 215/45R17
70-142 225/45R17 A01 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 66-135 205/45R17 A33 T88 A16 A21 A57
246, 245G 66-135 205/50R17 A01 A12 K2b NoE V00 V17
e1*2007/46*0751*..; 66-135 215/45R17 A91 T87 T91 S03
e1*2001/116* 66-135 225/45R17 A01 A12 K2b
0470*04-.. 66-155 205/50R17 A01 A12 K2b M+S
- incl. Facelift 2014 66-155 215/45R17 A91 M+S T87 T91
66-155 225/45R17 A01 A12 K2b M+S
B-Klasse 70-165 205/50R17 A12 A16 A21
F2B 70-165 205/55R17 A57 F24 NoP
e1*2007/46*1909*.. 70-165 215/50R17 A01 K2b K5d P35 V00 V17
70-165 225/50R17 A01 K1a K2b K5d K6f K7a S03
B-Klasse 70-140 205/50R17 K4i K6f A01 A12 A16
F2B 70-140 205/55R17 K4i K6f A21 A58 F23
e1*2007/46*1909*.. 70-140 215/50R17 K2b K4i K5d K6f NoP P35 V17
70-140 225/50R17 K1a K2b K4i K5d K6f K7a K8h S03
B-Klasse B 250e 118, 120 205/50R17 K4i K6f A01 A12 A16
F2B 118, 120 205/55R17 K4i K6f A21 A58 F23
e1*2007/46*1909*05-.. 118, 120 215/50R17 K2b K4i K5d K6f P35 V17 S03
- Plug-in Hybrid 118, 120 225/50R17 K1a K2b K4i K5d K6f K7a K8h
§22 54120*04
B-Klasse electric drive 65 (132) 205/50R17 A91 A16 A21 A58
245G 65 (132) 205/55R17 A91 Flh KMV S03
e1*2001/116*0470*.. 65 (132) 215/50R17 A12
(28kWh-Batterie) 65 (132) 225/45R17 A12
65 (132) 225/50R17 A12
C-Klasse 85-155 205/55R17 A32 R37 138 A16 A21 A58
204 85-155 215/50R17 A90 R37 138 Lim NoP S03
e1*2001/116* 85-190 225/50R17 A12 138
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 88-215 205/50R17 A12 R37 T89 T93 A16 A21 B03
204 88-215 215/45R17 A32 R37 T87 T88 T91 Cpe Lim S03
e1*2001/116*0431*.. 88-215 225/45R17 A12
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 120-150 205/55R17 A10 R37 T91 T95 138 A16 A21 A57
R2CW 120-150 215/50R17 A32 R37 T91 T95 138 L05 Lim NoE
e1*2018/858*00016*.. 120-195 225/50R17 A90 138 NoP V17 Z17
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 125-245 225/50R17 A12 A16 A21
204 A56 Lim NoP
e1*2001/116* S03
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic 155 225/50R17 M+S 138 A12 A16 A21
PHEV A56 Lim S03
204
e1*2001/116*
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse Coupé / 110-190 225/50R17 A12 A16 A21
Cabrio A58 Cbo Cpe
204 S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
§22 54120*04
C-Klasse Coupé / 125-245 225/50R17 A12 A16 A21
Cabrio 4matic A56 Cbo Cpe
204 S03
e1*2001/116*
0431*37-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse PHEV 143, 155 225/50R17 M+S T94 T98 138 A12 A16 A21
204 A58 Lim S03
e1*2001/116*
0431*35-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse T-Modell 88-170 205/50R17 A12 R37 T89 T93 A16 A21 B03
204K 88-170 215/45R17 A32 R37 T91 Car S03
e1*2001/116*0457*.. 88-170 225/45R17 A12 T90 T91 T94
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 A32 R37 T91 T95 138 A16 A21 A58
204K 85-155 215/50R17 A90 R37 T91 T95 138 Car NoP S03
e1*2001/116* 85-190 225/50R17 A12 T94 T98 138
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 205/55R17 A10 R37 T91 T95 138 A16 A21 A57
R2CS 120-150 215/50R17 A32 R37 T91 T95 138 Car KOV L05
e1*2018/858*00017*.. 120-195 225/50R17 A90 138 NoE NoP V17
Z17 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

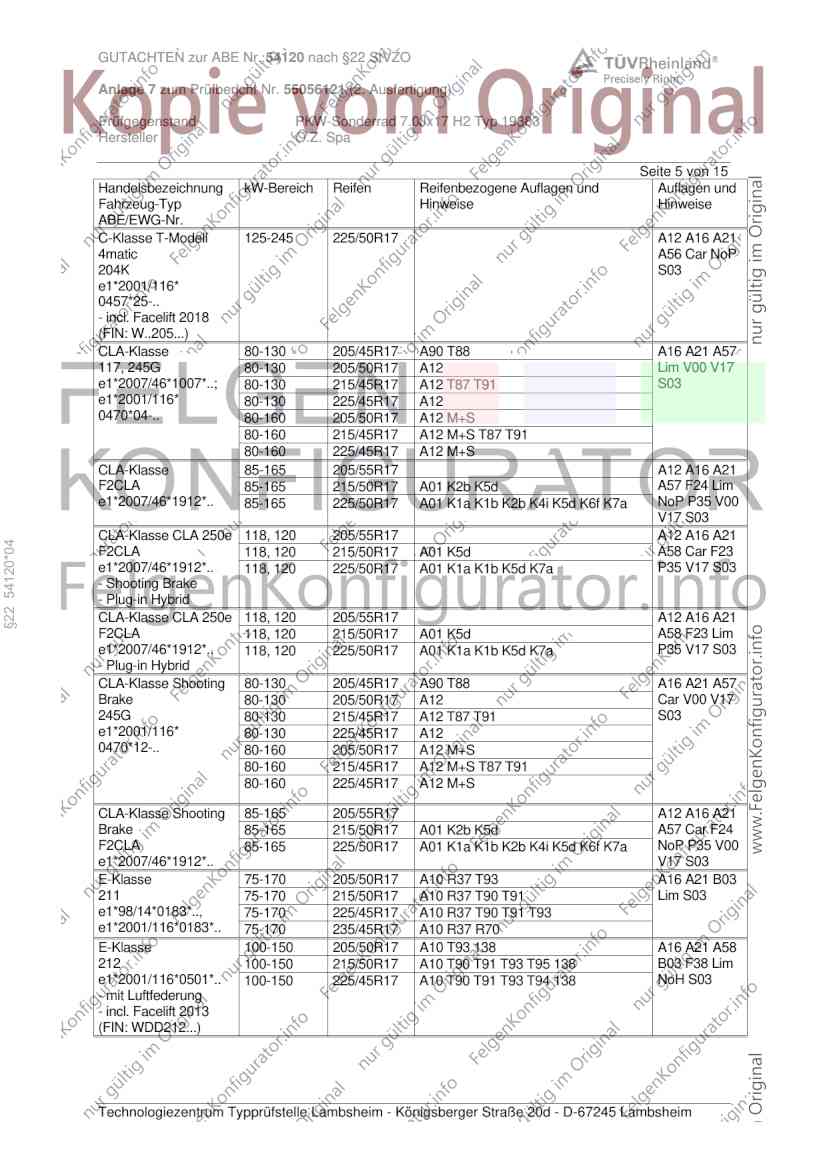

GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 125-245 225/50R17 A12 A16 A21
4matic A56 Car NoP
204K S03
e1*2001/116*
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA-Klasse 80-130 205/45R17 A90 T88 A16 A21 A57
117, 245G 80-130 205/50R17 A12 Lim V00 V17
e1*2007/46*1007*..; 80-130 215/45R17 A12 T87 T91 S03
e1*2001/116* 80-130 225/45R17 A12
0470*04-.. 80-160 205/50R17 A12 M+S
80-160 215/45R17 A12 M+S T87 T91
80-160 225/45R17 A12 M+S
CLA-Klasse 85-165 205/55R17 A12 A16 A21
F2CLA 85-165 215/50R17 A01 K2b K5d A57 F24 Lim
e1*2007/46*1912*.. 85-165 225/50R17 A01 K1a K1b K2b K4i K5d K6f K7a NoP P35 V00
V17 S03
CLA-Klasse CLA 250e 118, 120 205/55R17 A12 A16 A21
§22 54120*04
F2CLA 118, 120 215/50R17 A01 K5d A58 Car F23
e1*2007/46*1912*.. 118, 120 225/50R17 A01 K1a K1b K5d K7a P35 V17 S03
- Shooting Brake
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 205/55R17 A12 A16 A21
F2CLA 118, 120 215/50R17 A01 K5d A58 F23 Lim
e1*2007/46*1912*.. 118, 120 225/50R17 A01 K1a K1b K5d K7a P35 V17 S03
- Plug-in Hybrid
CLA-Klasse Shooting 80-130 205/45R17 A90 T88 A16 A21 A57
Brake 80-130 205/50R17 A12 Car V00 V17
245G 80-130 215/45R17 A12 T87 T91 S03
e1*2001/116* 80-130 225/45R17 A12
0470*12-.. 80-160 205/50R17 A12 M+S
80-160 215/45R17 A12 M+S T87 T91
80-160 225/45R17 A12 M+S
CLA-Klasse Shooting 85-165 205/55R17 A12 A16 A21
Brake 85-165 215/50R17 A01 K2b K5d A57 Car F24
F2CLA 85-165 225/50R17 A01 K1a K1b K2b K4i K5d K6f K7a NoP P35 V00
e1*2007/46*1912*.. V17 S03
E-Klasse 75-170 205/50R17 A10 R37 T93 A16 A21 B03
211 75-170 215/50R17 A10 R37 T90 T91 Lim S03
e1*98/14*0183*.., 75-170 225/45R17 A10 R37 T90 T91 T93
e1*2001/116*0183*.. 75-170 235/45R17 A10 R37 R70
E-Klasse 100-150 205/50R17 A10 T93 138 A16 A21 A58
212 100-150 215/50R17 A10 T90 T91 T93 T95 138 B03 F38 Lim
e1*2001/116*0501*.. 100-150 225/45R17 A10 T90 T91 T93 T94 138 NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 110-143 205/55R17 A10 R37 T91 T95 138 A16 A21 A58
212 110-143 205/60R17 A10 R37 T93 138 B03 Lim NoH
e1*2001/116* 110-143 215/55R17 A10 R37 T94 T98 138 S05
0501*24-.. 110-143 225/50R17 A10 T94 T98 138
(Baumuster 213) 110-143 225/55R17 A10 138
110-143 235/50R17 A10 138
E-Klasse 100-150 205/50R17 A10 T93 138 A16 A21 A58
212, 212G 100-150 215/50R17 A10 T90 T91 T93 138 B03 F39 Lim
e1*2001/116*0501*..; 100-150 225/45R17 A10 T90 T91 T93 138 NoH S03
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 205/50R17 A32 T89 A16 A21 A58
207 120-225 215/45R17 A32 T88 T91 B03 Cpe F39
e1*2001/116*0502*.. 120-225 215/50R17 A32 S03
(FIN: WDD207...) 120-225 225/45R17 A32
GLA 250e 118,120 215/65R17 A90 A16 A21 A58
F2B 118,120 225/60R17 A12 F23 NoE P35
e1*2007/46*1909*08-.. 118,120 235/60R17 A12 Z17 S03
§22 54120*04
- Plug-in Hybrid 118,120 245/55R17 A01 A12 K5v
GLA-Klasse 80-155 215/60R17 A90 A16 A21 A57
245G 80-155 225/55R17 A12 Flh S03
e1*2001/116* 80-155 225/60R17 A12
0470*06-.. 80-155 235/55R17 A12
80-155 245/50R17 A12
80-155 245/55R17 A12
GLA-Klasse 85-165 215/65R17 A90 A16 A21 A57
F2B 85-165 225/60R17 A12 NoE NoP P35
e1*2007/46*1909*.. 85-165 235/60R17 A01 A12 K1b K2b Z17 S03
85-165 245/55R17 A01 A12 K1a K1b K2a K2b K5v
GLB-Klasse 85-165 215/65R17 A90 138 A16 A21 A57
F2B 85-165 225/60R17 A12 138 NoE NoP P35
e1*2007/46*1909*.. 85-165 235/60R17 A01 A12 K1b K2b 138 Z17 S03
85-165 245/55R17 A01 A12 K1a K1b K2a K2b K5v 138
SLK / SLC -Klasse 115-180 205/50R17 A10 A16 A21 B03
172 115-180 215/45R17 A10 V17 Z16 S03
e1*2007/46*0548*.. 115-180 225/45R17 A10
Vito (I) 58-105 215/55R17 K1c K2c K42 K44 K56 T98 138 A01 A12 A16
638 58-105 225/50R17 K1c K2c K42 K44 K56 T98 138 A21 S04
e9*93/81,98/14, 58-105 235/50R17 K1c K2c K42 K44 K56 138
2001/116*0005*..
V-Klasse (I) 72-128 215/55R17 K1c K2c K42 K44 K56 T94 T98 138 A01 A12 A16
638/2 72-128 225/50R17 K1c K2c K42 K44 K56 T94 T98 138 A21 S04
e9*95/54, 98/14, 72-128 235/50R17 K1c K2c K42 K44 K56 138
2001/116*0020*..
Ssangyong Korando 100-120 225/60R17 A91 A16 A21 A57
CW 100-120 235/60R17 A12 S07
e8*2007/46*0360*.. 100-120 245/55R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong Korando 75 (140) 215/65R17 A91 A16 A21 A58
e-Motion 75 (140) 225/60R17 A91 S07
EK 75 (140) 235/60R17 A12
e9*2018/858*11111*.. 75 (140) 245/55R17 A12
- Elektro
SsangYong Tivoli 100, 120 205/60R17 R63 Z18 A12 A16 A21
2WD 100, 120 215/55R17 R63 Z18 A58 F23 S06
XK 94-120 205/55R17
e9*2007/46*6294*10-.. 94-120 215/50R17
- ab MJ 2021
SsangYong Tivoli 84-95 205/50R17 A31 A16 A21 A58
2WD 84-95 205/55R17 A12 F23 V17 S06
XK, XKG 84-95 225/45R17 A31
e9*2007/46*
6294*00-09;
e50*2007/46*0198*..
SsangYong Tivoli 84-95 205/50R17 A31 A16 A21 A56
4WD 84-95 205/55R17 A12 F24 S06
XK 84-95 215/50R17 A91
§22 54120*04
e9*2007/46* 84-95 225/45R17 A31
6294*00-09 84-95 225/50R17 A01 A12 K1b
SsangYong Tivoli 100, 120 205/55R17 A12 A16 A21
4WD 100, 120 205/60R17 A56 F24 S06
XK 100, 120 215/50R17
e9*2007/46*6294*10-.. 100, 120 215/55R17
- ab MJ 2021
SsangYong Tivoli 120 205/55R17 A12 A16 A21
Grand/XLV 2WD 120 205/60R17 R63 Z18 A58 F23 S06
XK 120 215/50R17
e9*2007/46*6294*14-.. 120 215/55R17 R63 Z18
- ab MJ 2021
Ssangyong Torres 120 225/60R17 A91 A16 A21 A57
CW 120 225/65R17 A12 NoE NoP S07
e8*2007/46*0360*10-.. 120 235/60R17 A12
120 245/55R17 A12
120 255/55R17 A01 A12 K1b K2c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 8 von 15
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§22 54120*04
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

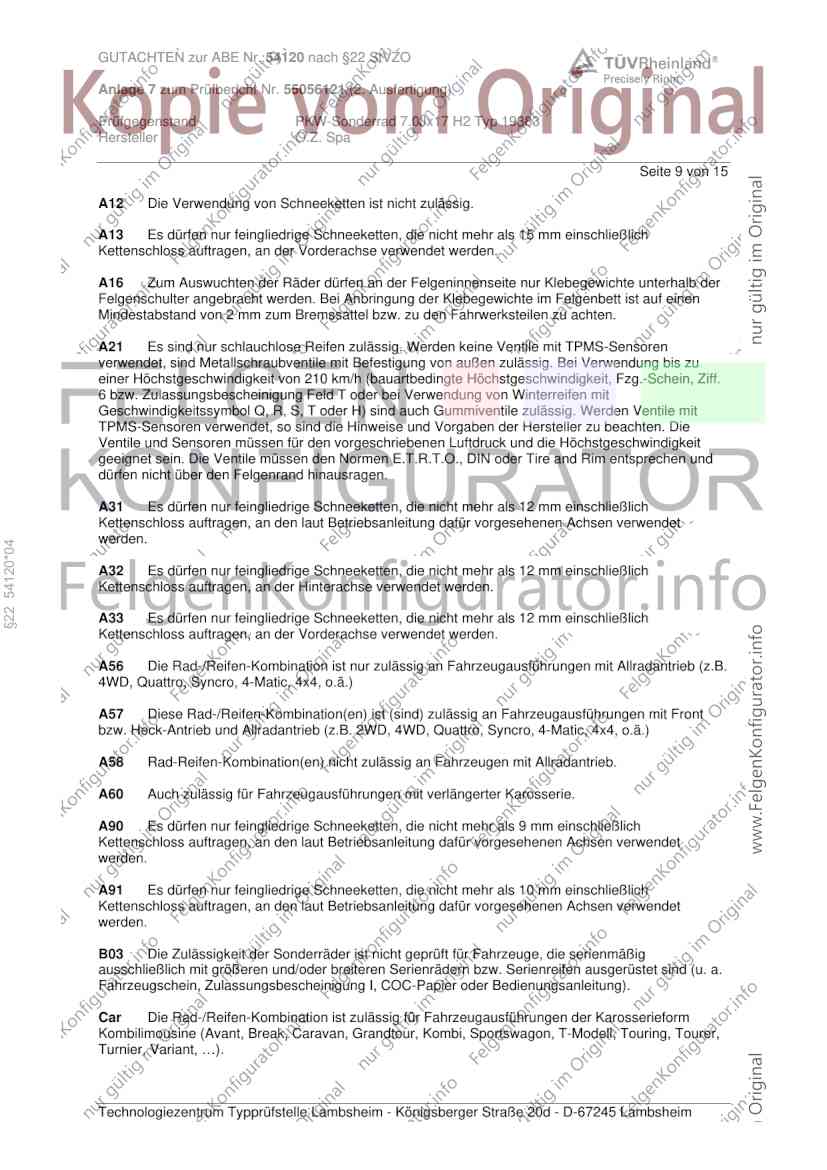

Seite 9 von 15
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
§22 54120*04
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer,
Turnier, Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 10 von 15
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
§22 54120*04
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

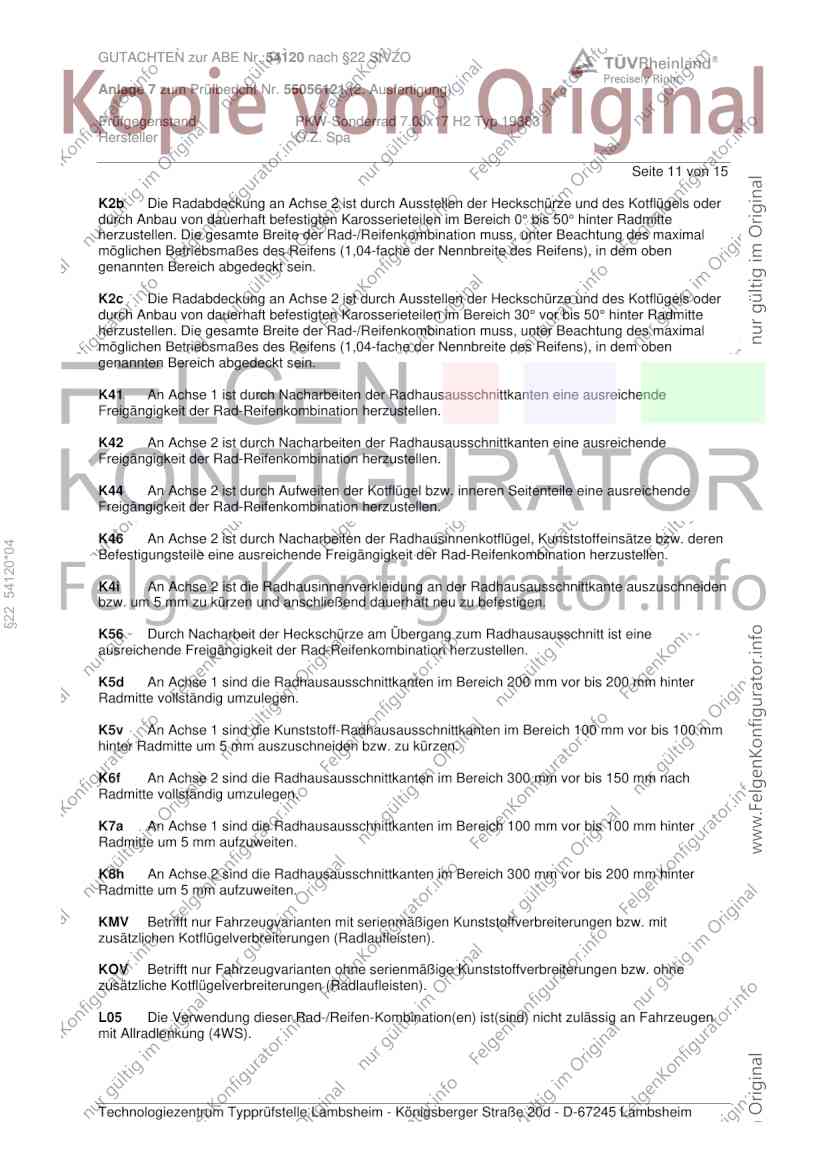

Seite 11 von 15
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
§22 54120*04
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach
Radmitte vollständig umzulegen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen
mit Allradlenkung (4WS).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 12 von 15
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV
bzw. OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
§22 54120*04
R63 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 13 von 15
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54120*04
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa

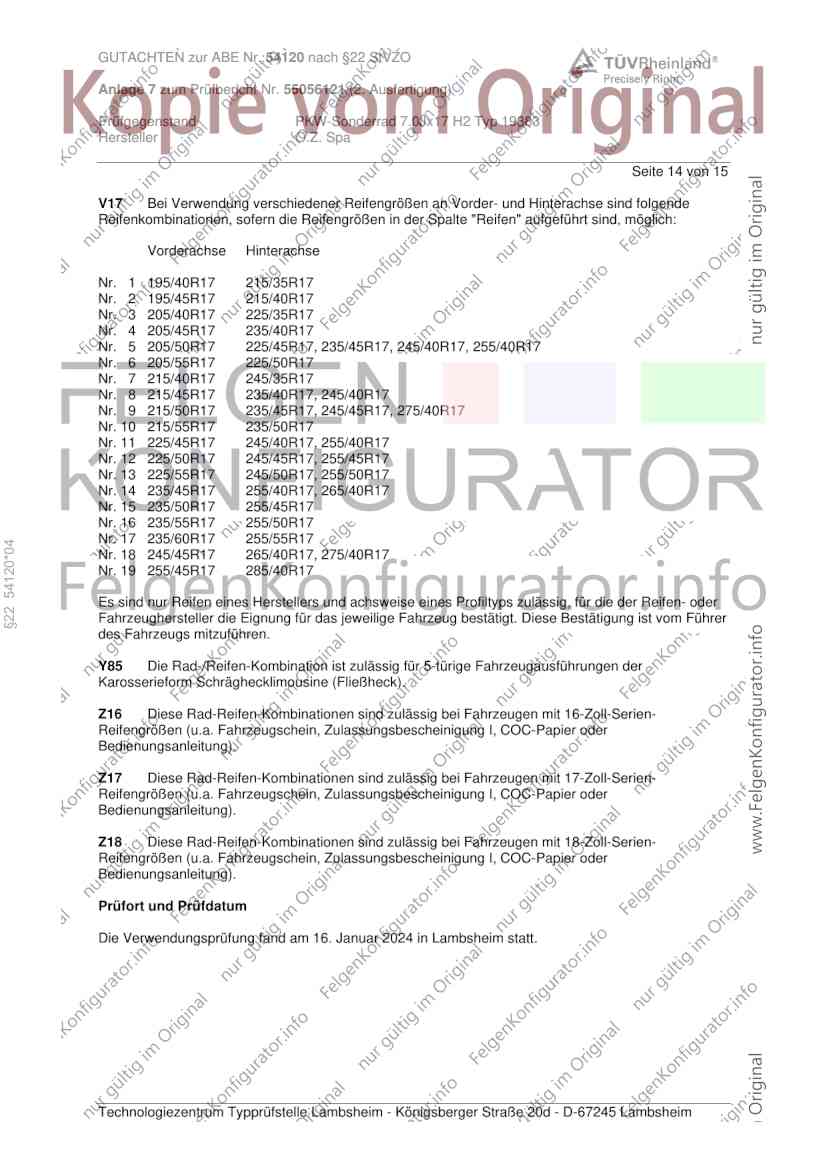

Seite 14 von 15
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
§22 54120*04
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der
Karosserieform Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Januar 2024 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 54120 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr. 55056121 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx17 H2 Typ 19383
Hersteller O.Z. Spa
Seite 15 von 15
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum Juni 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Januar 2024
§22 54120*04
Pohl 00420906.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
