GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 1 von 18
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0082204
Prüfgegenstand PKW-Sonderrad
Typ L8520
Radgröße 8.5Jx20H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
- L8520 LK112/Ø70,0x66,45mm Nr.2 5/112/66,6 40 780 2300
Kennzeichnungen
KBA-Nummer 54209
Herstellerzeichen AUTEC GERMANY
Radtyp und Ausführung L8520 (s.o.)
Radgröße 8.5Jx20H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
§22 54209*04
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Schraube M14x1,5 Kegel 60° 140 30 2487
S02 Schraube M14x1,5 Kegel 60° 120 30 2487
S03 Schraube M14x1,5 Kegel 60° 130 30 2487
S04 Schraube M14x1,5 Kegel 60° 130 28 2429
S05 Schraube M14x1,5 Kegel 60° 150 28 2429
S06 Schraube M12x1,5 Kegel 60° 140 28,5 2411
S07 Schraube M14x1,5 Kegel 60° 150 30 2487
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A14 A21
B8, B81 88-200 245/30R20 T90 A57 Car Lim
e1*2001/116* 88-200 255/30R20 A01 K1a K1b K2b K41 K45 K56 S02
0430*00-41; T88 T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-210 225/35R20 T90 A12 A14 A21
B8, B81 90-210 245/30R20 T90 A57 Car Lim
e1*2001/116* 90-210 255/30R20 A01 K2h K4i K9v T88 T92 V00 V20 S02
0430*35-..; 90-210 255/30R20 A01 K2b K4i T88 T92
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 / A5 Avant 110, 150 235/35R20 T92 A12 A14 A21
F2 110, 150 245/35R20 T95 A57 Car Lim
e1*2007/46*1801*46-.. 110, 150 245/35R20 HL T98 NoE NoP S01
§22 54209*04
110, 150 255/30R20 A01 K2b T92
Audi A5 / A5 Avant TFSIe 185 245/35R20 T95 156 A12 A14 A21
F2 185 245/35R20 HL T98 156 A57 Car Lim
e1*2007/46*1801*52-.. S01
- Plug-in Hybrid
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A21
4G, 4G1 100-245 255/35R20 T93 T97 A57 Car Lim
e1*2007/46*0436*..; NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/40R20 A91 T94 A14 A21 A57
F2 100-250 235/40R20 A91 T96 Car KOV L06
e1*2007/46*1801*.. 100-250 245/40R20 A12 T95 T99 Lim NoP S02
100-250 255/35R20 A12 T93 T97
100-250 255/40R20 A12
Audi A6 / A6 Avant TFSIe 185,195 245/40R20 Car Lim T99 156 A12 A14 A21
F2 185,195 255/35R20 Lim T97 156 A56 KOV L06
e1*2007/46*1801*.. 185,195 255/40R20 Car Lim T01 T97 156 S02
- Plug-in Hybrid
Audi A6 allroad 140-245 235/45R20 T00 T96 A12 A14 A21
4G, 4G1 140-245 245/40R20 T99 A56 B92 Car
e1*2007/46*0436*..; 140-245 255/40R20 T01 T97 KMV S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-257 235/45R20 T00 T96 A12 A14 A21
F2 150-257 245/40R20 T95 T99 A56 L06 NoP
e1*2007/46*1801*13-.. 150-257 245/45R20 S02
150-257 255/40R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A8 210, 250 235/45R20 A91 T00 156 A14 A21 A56
F8 210, 250 245/40R20 A91 T99 156 A60 L06 MHy
e1*2007/46*1751*.. 210, 250 255/40R20 A91 T01 T97 156 NBF S02
210-338 235/45R20 A91 M+S T00 156
210-338 245/40R20 A91 M+S T99 156
210-338 255/40R20 A91 M+S T01 T97 156
Audi Q5 (I) 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 S01
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 (I) 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 KMV S01
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
§22 54209*04
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/45R20 T00 156 A12 A14 A21
/Sportback(II) 185,195 245/45R20 156 A56 S01
FY 185,195 255/40R20 T01 T97 156
e1*2007/46*1550*12-46 185,195 255/45R20 156
- Plug-in Hybrid
- incl. Facelift 2021
Audi Q5, -/Sportback(II) 100-210 235/45R20 A12 A14 A21
FY 100-210 245/45R20 A57 NoP S01
e1*2007/46*1550*00-46, 100-210 255/40R20
e1*2007/46*1685*.. 100-210 255/45R20
- incl. Facelift 2021
Audi S4 245 245/30R20 Lim T90 A12 A14 A21
B8, B81 245 255/30R20 A01 Car K1a K1b K2b K41 K45 S02
e1*2001/116*0430*..; K56 Lim T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/35R20 M+S T90 A12 A14 A21
B8, B81 251-260 245/30R20 T90 A56 Car Lim
e1*2001/116* 251-260 255/30R20 A01 K2h K4i K9v T92 S02
0430*43..., 251-260 255/30R20 A01 K2b K4i T92
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Audi S5 / S5 Avant 270 245/35R20 T95 A12 A14 A21
F2 270 245/35R20 HL T98 A56 Car Lim
e1*2007/46*1801*47-.. NoE NoP S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S6 / S6 Avant 309, 331 255/35R20 T97 A12 A14 A21
4G, 4G1 A56 Car Lim
e1*2007/46*0436*..; S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/40R20 M+S T95 T99 A12 A14 A21
F2 253,257 255/35R20 T97 A56 Car KOV
e1*2007/46*1801*.. 253,257 255/40R20 L06 Lim NoP
S02
Audi S8 420 235/45R20 A91 M+S T00 156 A14 A21 A56
F8 420 245/40R20 A91 M+S T99 156 A60 L06 MHy
e1*2007/46*1751*11-.. 420 255/40R20 A91 M+S T01 156 NBF S02
Audi SQ5, -/Sportback (II) 251-260 235/45R20 A91 M+S A14 A21 A56
FY 251-260 245/45R20 A12 M+S K1v K2h S01
e1*2007/46*1550*00-46 251-260 255/40R20 A12
- incl. Facelift 2021 251-260 255/45R20 A12
Infiniti QX30 AWD 125, 155 235/35R20 T88 T92 A12 A14 A21
H15 125, 155 235/40R20 A56 S03
§22 54209*04
e11*2007/46*2977*.., 125, 155 245/35R20 A01 K5v K6w
e5*2007/46*1030*..
A-Klasse 66, 80 225/30R20 K1c K2b K4i K5d K6g K8h R70 A01 A12 A14
176, 245G T85 A21 A57 Flh
e1*2007/46*0928*..; 66-160 235/30R20 G86 K1c K2c K4i K5d K5k K6g S03
e1*2001/116* K7d K8h T88
0470*04-.. 90, 115 225/30R20 K1c K2b K4i K5d K6g K8h NoD
R70 T85
A-Klasse 70-140 225/35R20 K1c K2b K3u K5d K6f K7i K8h A01 A12 A14
F2A T90 A21 A58 F23
e1*2007/46*1829*.. 70-140 235/30R20 K1c K2b K5d K6f K7i K8h T88 Lim NoP Y85
S03
A-Klasse 110-165 225/35R20 K1c K2b K3u K5d K7i T90 A01 A12 A14
F2A 110-165 235/30R20 K1c K2b K5d K6d K7i T88 A21 A57 F24
e1*2007/46*1829*.. Lim NoP Y85
S03
A-Klasse A 250e 118, 120 225/35R20 K1c K2b K3u K5d K6f K7i K8h A01 A12 A14
F2A T90 A21 A58 F23
e1*2007/46*1829*07-.. Lim Y85 S03
- Plug-in Hybrid
AMG A 45 4Matic 265, 280 245/30R20 K1c K2c K4i K5d K5k K6h K7d A01 A12 A14
176, 245G, -/AMG K8m T90 A21 A56 Flh
e1*2007/46*0928*..; S03
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
AMG A 45, 45s 285, 310 245/30R20 K5d K6f K9v T90 A01 A12 A14
F2A 285, 310 255/30R20 K5d K6f K9v T92 A21 A56 Y85
e1*2007/46*1829*.. S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
AMG CLA 35 225 245/30R20 K1c K2c K4i K5d K6f K6i K7i K8h A01 A12 A14
F2CLA K9v T90 A21 A56 Lim
e1*2007/46*1912*.. S03
AMG CLA 35 Shooting 225 245/30R20 K1c K2c K4i K5d K6f K6i K7i K8h A01 A12 A14
Brake K9v T90 A21 A56 Car
F2CLA S03
e1*2007/46*1912*..
AMG GLA 35 225 235/45R20 A12 A14 A21
F2B 225 245/40R20 A01 K5v A56 S03
e1*2007/46*1909*.. 225 255/40R20 A01 K1a K1b K2b K5x
AMG GLA 45, 45s 285, 310 235/45R20 A12 A14 A21
F2B 285, 310 245/40R20 A01 K5v A56 S03
e1*2007/46*1909*07-.. 285, 310 255/40R20 A01 K1a K1b K2b K5x
AMG GLB 35 225 235/45R20 A12 A14 A21
F2B 225 245/40R20 A01 K5v A56 S03
e1*2007/46*1909*.. 225 255/40R20 A01 K1a K1b K2b K5x
B-Klasse 70-165 225/35R20 K1c K2b K4i K5d K6f K7i T90 A01 A12 A14
F2B K1c K2c K4i K5d K6f K6i K7i K8h A21 A57 F24
§22 54209*04
70-165 235/30R20
e1*2007/46*1909*.. T88 NoP S03
B-Klasse 70-140 225/35R20 K1c K2b K4i K5d K6f K7i K8h A01 A12 A14
F2B T90 A21 A58 F23
e1*2007/46*1909*.. 70-140 235/30R20 K1c K2b K4i K5d K6f K6i K7i NoP S03
K8m T88
B-Klasse B 250e 118, 120 225/35R20 K1c K2b K4i K5d K6f K7i K8h A01 A12 A14
F2B T90 A21 A58 F23
e1*2007/46*1909*05-.. S03
- Plug-in Hybrid
C-Klasse 85-190 225/35R20 T90 A12 A14 A21
204 85-190 235/30R20 A01 K1a K1b K2b T88 A58 Lim NoP
e1*2001/116* 85-190 245/30R20 A01 K1c K2b T90 V20 S03
0431*29-.. 85-190 255/30R20 A01 K2b K4i K6g K6j R03 T92
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2b K41 K42 K45 A01 A12 A14
204 K56 T88 A21 R21 S04
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2b K41 K42 K45 K56
- Limousine/Coupe Lim T88
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 120-150 225/35R20 R03 T90 A12 A14 A21
R2CW 120-190 225/35R20 R02 T90 A57 L05 Lim
e1*2018/858*00016*.. 120-190 255/30R20 A01 K2c K4i K6d K6i R03 T92 NoE NoP V20
S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 125-245 225/35R20 T90 A12 A14 A21
204 125-245 245/30R20 A01 K1c K2b T90 A56 Lim NoP
e1*2001/116* 125-245 255/30R20 A01 K2b K4i K6g K6j R03 T92 V20 S03
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse Coupé / Cabrio 110-190 225/35R20 T90 A12 A14 A21
204 110-190 235/30R20 A01 K1a K1b K2b T88 A58 Cbo Cpe
e1*2001/116* 110-190 245/30R20 A01 K1c K2b T90 V20 S03
0431*37-.. 110-190 255/30R20 A01 K2b K4i K6g K6j R03 T92
(Baureihe 205)
- incl. Facelift 2018
C-Klasse Coupé / Cabrio 125-245 225/35R20 T90 A12 A14 A21
4matic 125-245 245/30R20 A01 K1c K2b T90 A56 Cbo Cpe
204 125-245 255/30R20 A01 K2b K4i K6g K6j R03 T92 V20 S03
e1*2001/116*
0431*37-..
(Baureihe 205)
§22 54209*04
- incl. Facelift 2018
C-Klasse T-Modell 85-190 225/35R20 R02 T90 A12 A14 A21
204K 85-190 225/35R20 R03 T90 A58 Car NoP
e1*2001/116* 85-190 245/30R20 A01 K1c K2b T90 V20 S03
0457*25-.. 85-190 255/30R20 A01 K2b K4i K6g K6j R03 T92
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 4matic 125-245 225/35R20 T90 A12 A14 A21
204K 125-245 245/30R20 A01 K1c K2b T90 A56 Car NoP
e1*2001/116* 125-245 255/30R20 A01 K2b K4i K6g K6j R03 T92 V20 S03
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5k K6h K7d A01 A12 A14
245G, -/AMG K8m T90 A21 A56 Lim
e1*2007/46*1207*..; S03
e1*2001/116*
0470*04-..
CLA 45 AMG 4matic 265, 280 245/30R20 K1c K2c K4i K5d K5k K6h K7d A01 A12 A14
245G, -/AMG K8m T90 A21 A56 Car
e1*2007/46*1207*..; S03
e1*2001/116*
0470*12-..
- Shooting Brake
CLA-Klasse 80, 90 225/30R20 K1c K2b K4i K5d K6g K8h R70 A01 A12 A14
117, 245G T85 Y16 A21 A57 Lim
e1*2007/46*1007*..; 80,90,115 225/30R20 K1c K2b K4i K5d K6g K8h NoD S03
e1*2001/116* R70 T85
0470*04-.. 80-160 235/30R20 G86 K1c K2c K4i K5d K5k K6g
K7d K8h T88
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 85-165 225/35R20 K1a K1b K2b K4i K5d K6f K7i A01 A12 A14
F2CLA T90 A21 A57 F24
e1*2007/46*1912*.. 85-165 235/30R20 K1c K2c K4i K5d K6f K7i T88 Lim NoP V00
85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 V20 S03
T92
CLA-Klasse CLA 250e 118, 120 225/35R20 K1a K1b K2b K4i K5d K6f K7i A01 A12 A14
F2CLA T90 A21 A58 Car
e1*2007/46*1912*.. 118, 120 255/30R20 K2b K4i K6f K8h R03 T92 F23 V20 S03
- Shooting Brake
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 225/35R20 K1a K1b K2b K4i K5d K6f K7i A01 A12 A14
F2CLA T90 A21 A58 F23
e1*2007/46*1912*.. 118, 120 235/30R20 K1c K2b K4i K5d K6f K7i T88 Lim V20 S03
- Plug-in Hybrid 118, 120 255/30R20 K2b K4i K6f K8h R03 T92
CLA-Klasse Shooting 80,90,115 225/30R20 K1c K2b K4i K5d K6g K8h NoD A01 A12 A14
Brake R70 T85 A21 A57 Car
245G 80-160 235/30R20 G86 K1c K2c K4i K5d K5k K6g S03
e1*2001/116* K7d K8h T88
§22 54209*04
0470*12-..
CLA-Klasse Shooting 85-165 225/35R20 K1a K1b K2b K4i K5d K6f K7i A01 A12 A14
Brake T90 A21 A57 Car
F2CLA 85-165 235/30R20 K1c K2c K4i K5d K6f K7i T88 F24 NoP V00
e1*2007/46*1912*.. 85-165 255/30R20 K2c K4i K6f K6i K8h R03 T88 V20 S03
T92
CLE 300 e Coupé PHEV 150 245/35R20 HL K2b T98 156 A01 A12 A14
R2CLECA 150 255/35R20 HL K1a K1b K2b T00 156 A21 A58 Cpe
e1*2018/858*00311*.. L06 S07
- Plug-in Hybrid
CLE Klasse 120-190 245/35R20 K2b T91 T95 A01 A12 A14
R2CLECA 120-190 255/35R20 K1a K1b K2b T93 T97 A21 A57 Cbo
e1*2018/858*00311*.. Cpe L06 NoP
- Coupé/Cabrio S03
E-Klasse 100-200 245/30R20 K1a K1b T90 A01 A12 A14
212 A21 A58 F38
e1*2001/116*0501*.. Lim NoH S04
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 R37 T92 A12 A14 A21
212 110-220 245/35R20 T91 T95 A58 Lim NoP
e1*2001/116* 110-220 255/30R20 T92 S07
0501*24-.. 110-220 255/35R20 T93 T97
(Baumuster 213)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-200 245/30R20 K1a K1b T90 A01 A12 A14
212, 212G A21 A58 F39
e1*2001/116*0501*..; Lim NoH S04
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 A12 A14 A21
212 120-145 255/30R20 T92 A56 Lim NoP
e1*2001/116* 120-270 245/35R20 T95 S07
0501*24-..
(Baumuster 213)
E-Klasse All-Terrain 143-250 245/40R20 A32 A84 A14 A21 A56
R1ES KMV S07
e1*2007/46*1560*..
E-Klasse Coupé 120-225 235/30R20 T88 A12 A14 A21
207 A58 Cpe F39
e1*2001/116*0502*.. Y63 S04
(FIN: WDD207...)
§22 54209*04
E-Klasse Coupé / Cabrio 120-220 235/35R20 R37 T92 A12 A14 A21
R1EC 120-220 245/35R20 T91 T95 A58 Cbo Cpe
e1*2007/46*1666*.. 120-220 255/30R20 T92 NoP S07
120-220 255/35R20 A01
E-Klasse Coupé / Cabrio 135-195 235/35R20 R37 T92 A12 A14 A21
4matic 135-270 245/35R20 T91 T95 A56 Cbo Cpe
R1EC 135-270 255/30R20 T92 NoP S07
e1*2007/46*1666*..
E-Klasse T-Modell 110-210 245/35R20 T95 A12 A14 A21
R1ES 110-210 255/35R20 T97 A58 Car KOV
e1*2007/46*1560*.. NoP X77 S07
E-Klasse T-Modell 4matic 135-270 245/35R20 T95 A12 A14 A21
R1ES A56 Car KOV
e1*2007/46*1560*.. NoP S07
EQA-Klasse 80-139 235/45R20 K2a K2b K5v A01 A12 A14
F2B 80-139 245/40R20 K1b K2c K5x A21 A57 S07
e1*2007/46*1909*09-.. 80-139 255/40R20 K1a K1b K2c K5x
- Elektro
EQB-Klasse 95-139 235/45R20 K2a K2b K5v T00 A01 A12 A14
F2B 95-139 245/40R20 K1b K2c K5x T95 T99 A21 A57 S07
e1*2007/46*1909*12-.. 95-139 255/40R20 K1a K1b K2c K5x T01 T97
- Elektro
GLA 250e 118,120 235/45R20 K5v A01 A12 A14
F2B 118,120 245/40R20 K1b K2b K5x A21 A58 F23
e1*2007/46*1909*08-.. 118,120 255/40R20 K1a K1b K2b K5x NoE S03
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG

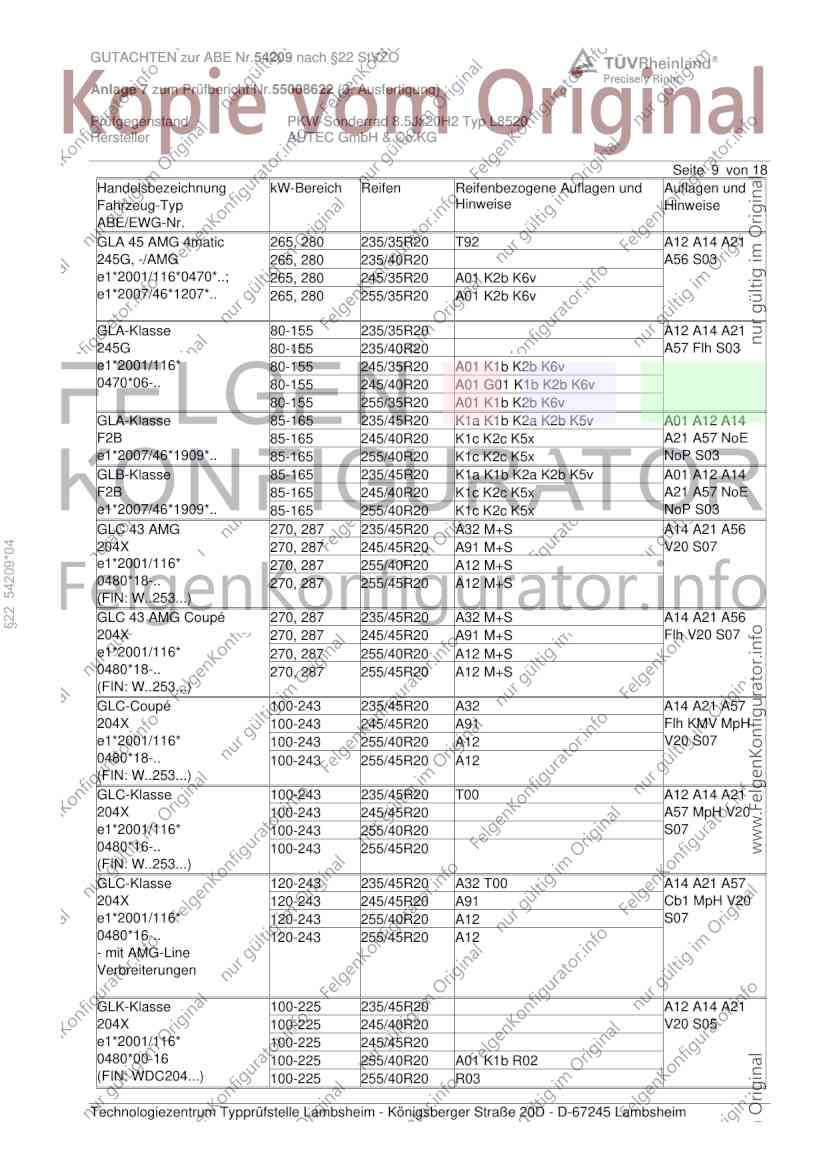

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA 45 AMG 4matic 265, 280 235/35R20 T92 A12 A14 A21
245G, -/AMG 265, 280 235/40R20 A56 S03
e1*2001/116*0470*..; 265, 280 245/35R20 A01 K2b K6v
e1*2007/46*1207*.. 265, 280 255/35R20 A01 K2b K6v
GLA-Klasse 80-155 235/35R20 A12 A14 A21
245G 80-155 235/40R20 A57 Flh S03
e1*2001/116* 80-155 245/35R20 A01 K1b K2b K6v
0470*06-.. 80-155 245/40R20 A01 G01 K1b K2b K6v
80-155 255/35R20 A01 K1b K2b K6v
GLA-Klasse 85-165 235/45R20 K1a K1b K2a K2b K5v A01 A12 A14
F2B 85-165 245/40R20 K1c K2c K5x A21 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S03
GLB-Klasse 85-165 235/45R20 K1a K1b K2a K2b K5v A01 A12 A14
F2B 85-165 245/40R20 K1c K2c K5x A21 A57 NoE
e1*2007/46*1909*.. 85-165 255/40R20 K1c K2c K5x NoP S03
GLC 43 AMG 270, 287 235/45R20 A32 M+S A14 A21 A56
204X 270, 287 245/45R20 A91 M+S V20 S07
§22 54209*04
e1*2001/116* 270, 287 255/40R20 A12 M+S
0480*18-.. 270, 287 255/45R20 A12 M+S
(FIN: W..253...)
GLC 43 AMG Coupé 270, 287 235/45R20 A32 M+S A14 A21 A56
204X 270, 287 245/45R20 A91 M+S Flh V20 S07
e1*2001/116* 270, 287 255/40R20 A12 M+S
0480*18-.. 270, 287 255/45R20 A12 M+S
(FIN: W..253...)
GLC-Coupé 100-243 235/45R20 A32 A14 A21 A57
204X 100-243 245/45R20 A91 Flh KMV MpH
e1*2001/116* 100-243 255/40R20 A12 V20 S07
0480*18-.. 100-243 255/45R20 A12
(FIN: W..253...)
GLC-Klasse 100-243 235/45R20 T00 A12 A14 A21
204X 100-243 245/45R20 A57 MpH V20
e1*2001/116* 100-243 255/40R20 S07
0480*16-.. 100-243 255/45R20
(FIN: W..253...)
GLC-Klasse 120-243 235/45R20 A32 T00 A14 A21 A57
204X 120-243 245/45R20 A91 Cb1 MpH V20
e1*2001/116* 120-243 255/40R20 A12 S07
0480*16-.. 120-243 255/45R20 A12
- mit AMG-Line
Verbreiterungen
GLK-Klasse 100-225 235/45R20 A12 A14 A21
204X 100-225 245/40R20 V20 S05
e1*2001/116* 100-225 245/45R20
0480*00-16 100-225 255/40R20 A01 K1b R02
(FIN: WDC204...) 100-225 255/40R20 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG

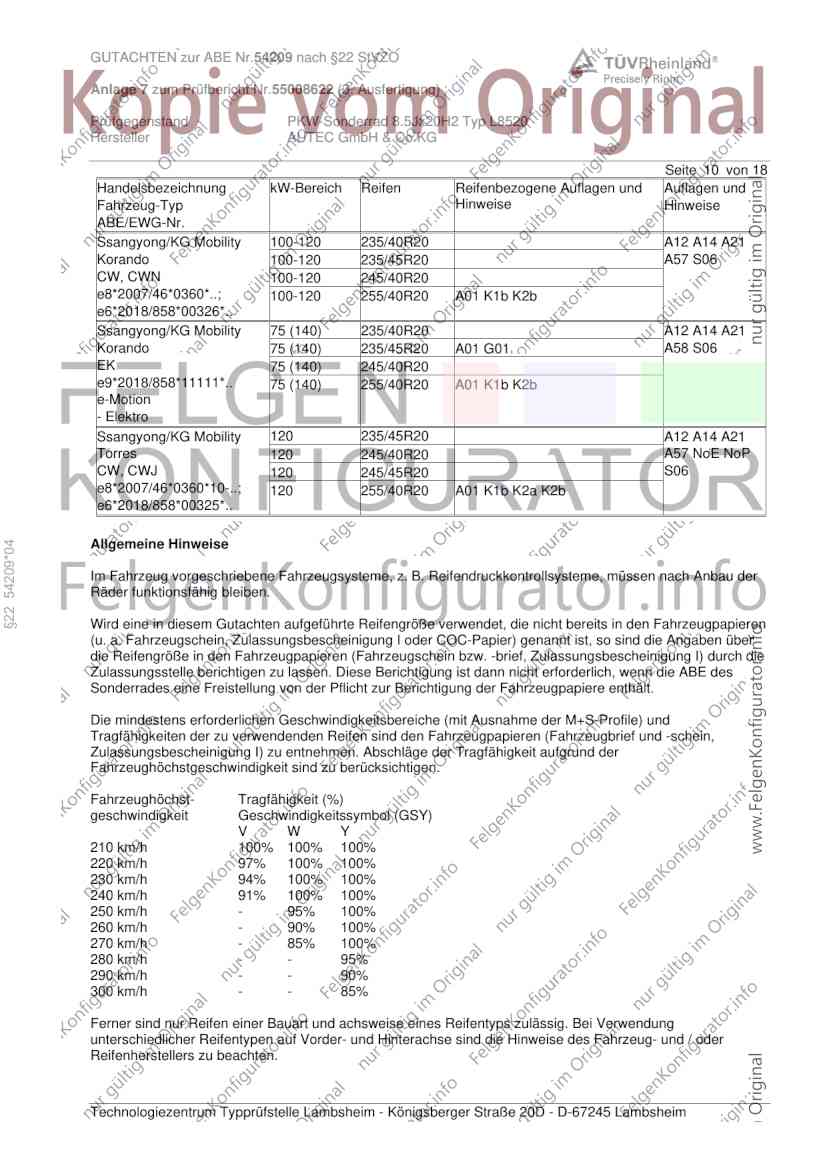

Seite 10 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong/KG Mobility 100-120 235/40R20 A12 A14 A21
Korando 100-120 235/45R20 A57 S06
CW, CWN 100-120 245/40R20
e8*2007/46*0360*..; 100-120 255/40R20 A01 K1b K2b
e6*2018/858*00326*..
Ssangyong/KG Mobility 75 (140) 235/40R20 A12 A14 A21
Korando 75 (140) 235/45R20 A01 G01 A58 S06
EK 75 (140) 245/40R20
e9*2018/858*11111*.. 75 (140) 255/40R20 A01 K1b K2b
e-Motion
- Elektro
Ssangyong/KG Mobility 120 235/45R20 A12 A14 A21
Torres 120 245/40R20 A57 NoE NoP
CW, CWJ 120 245/45R20 S06
e8*2007/46*0360*10-..; 120 255/40R20 A01 K1b K2a K2b
e6*2018/858*00325*..
Allgemeine Hinweise
§22 54209*04
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG

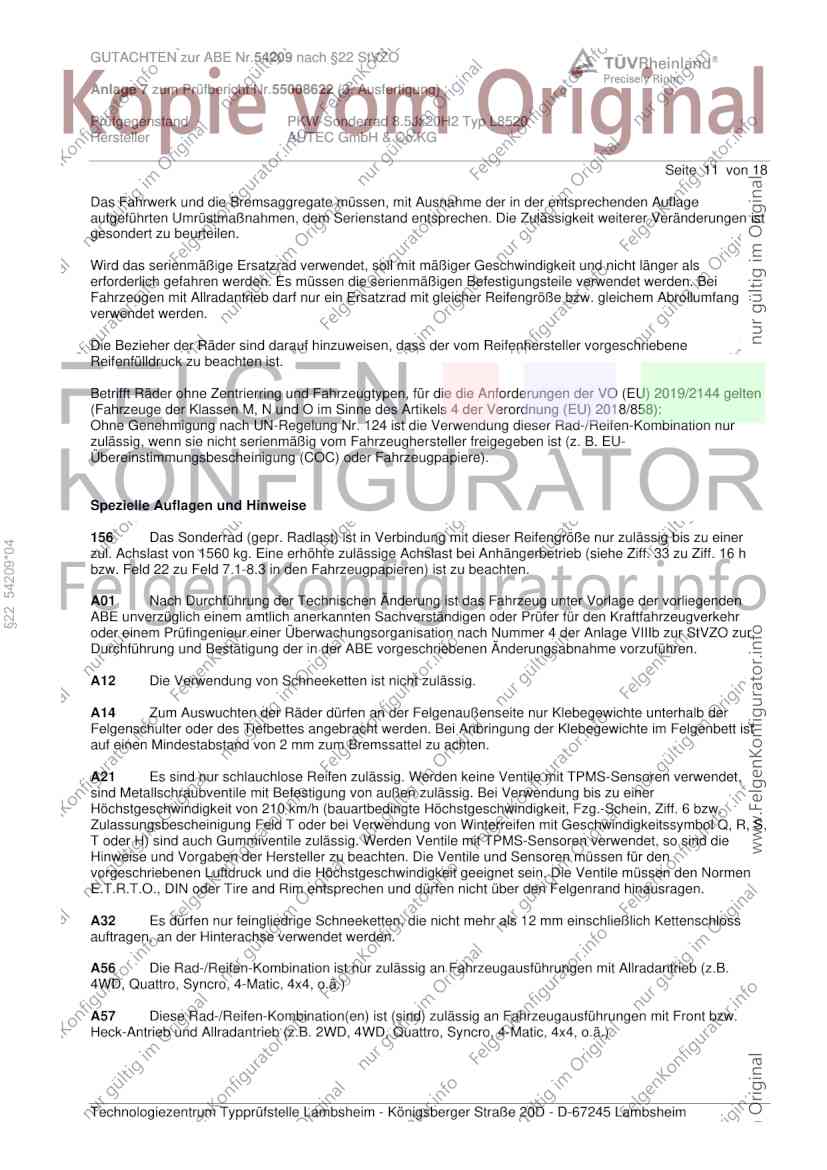

Seite 11 von 18
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
§22 54209*04
zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6 bzw.
Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeitssymbol Q, R, S,
T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die
Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den
vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile müssen den Normen
E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)

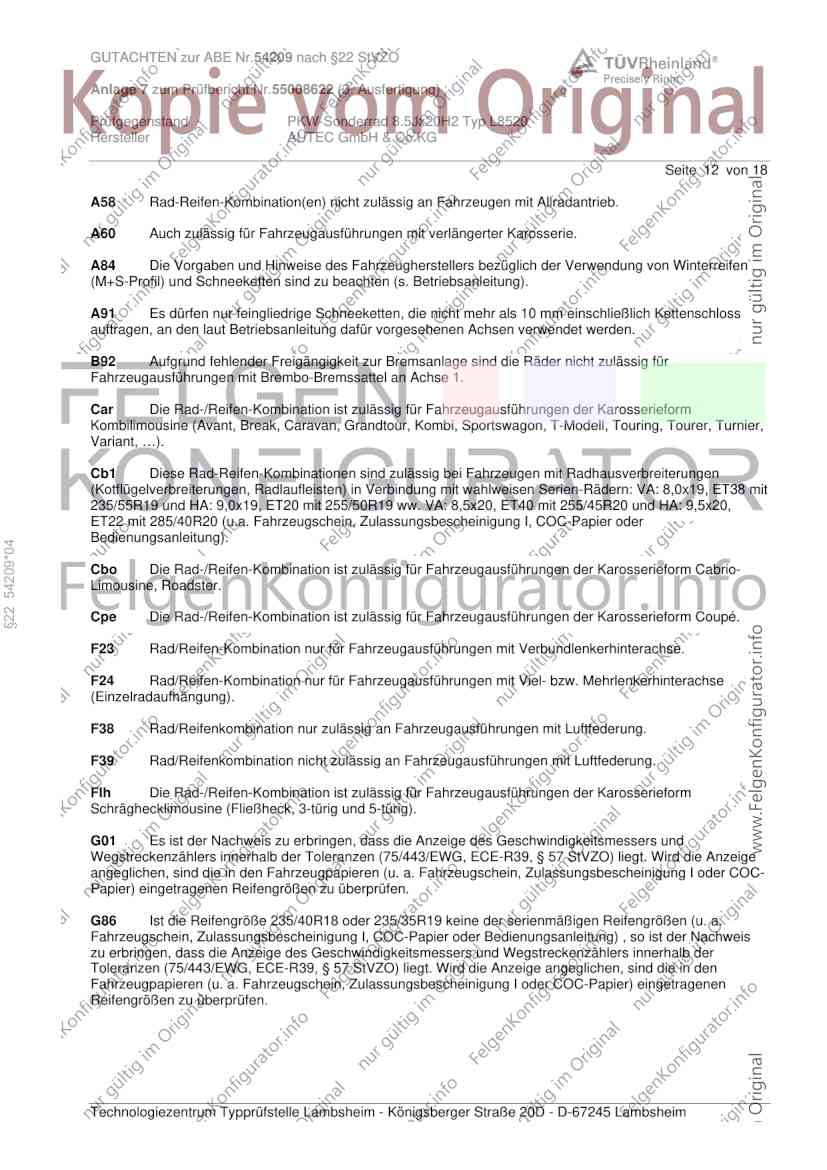

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 12 von 18
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
§22 54209*04
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G86 Ist die Reifengröße 235/40R18 oder 235/35R19 keine der serienmäßigen Reifengrößen (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis
zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.

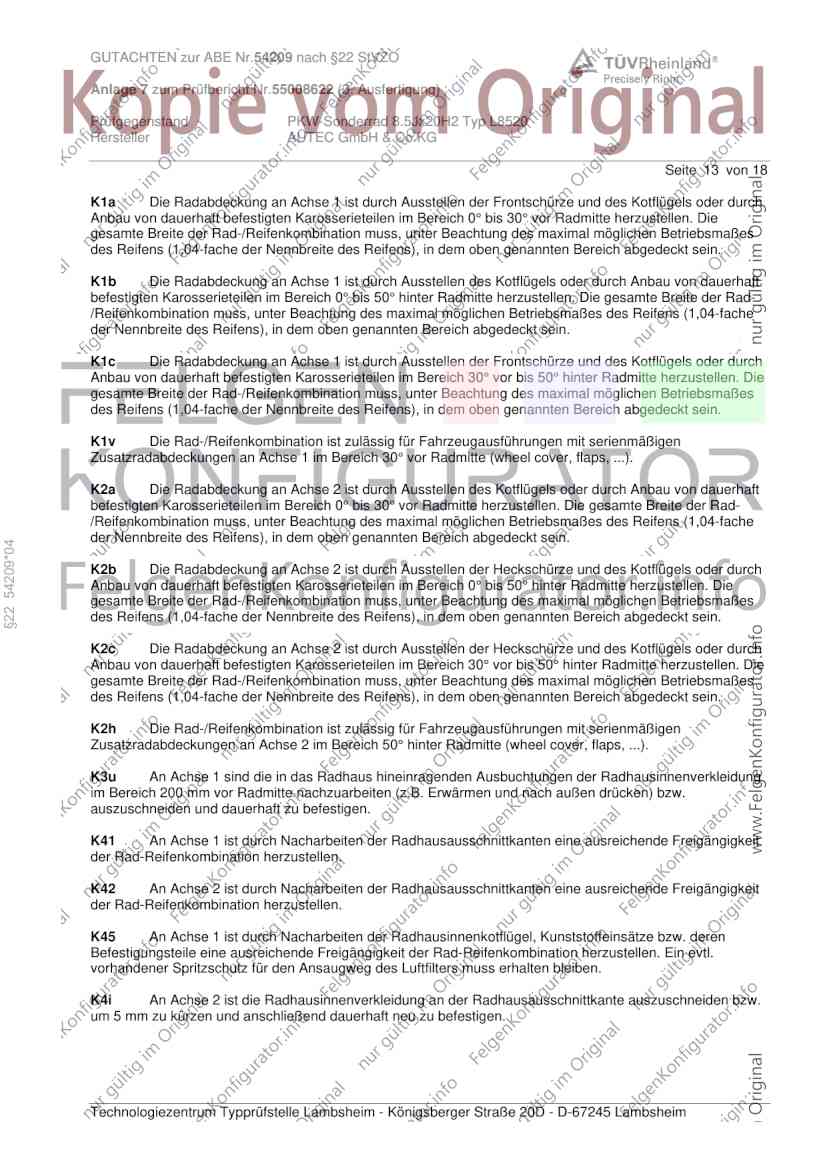

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 13 von 18
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
§22 54209*04
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der Radhausinnenverkleidung
im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach außen drücken) bzw.
auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.

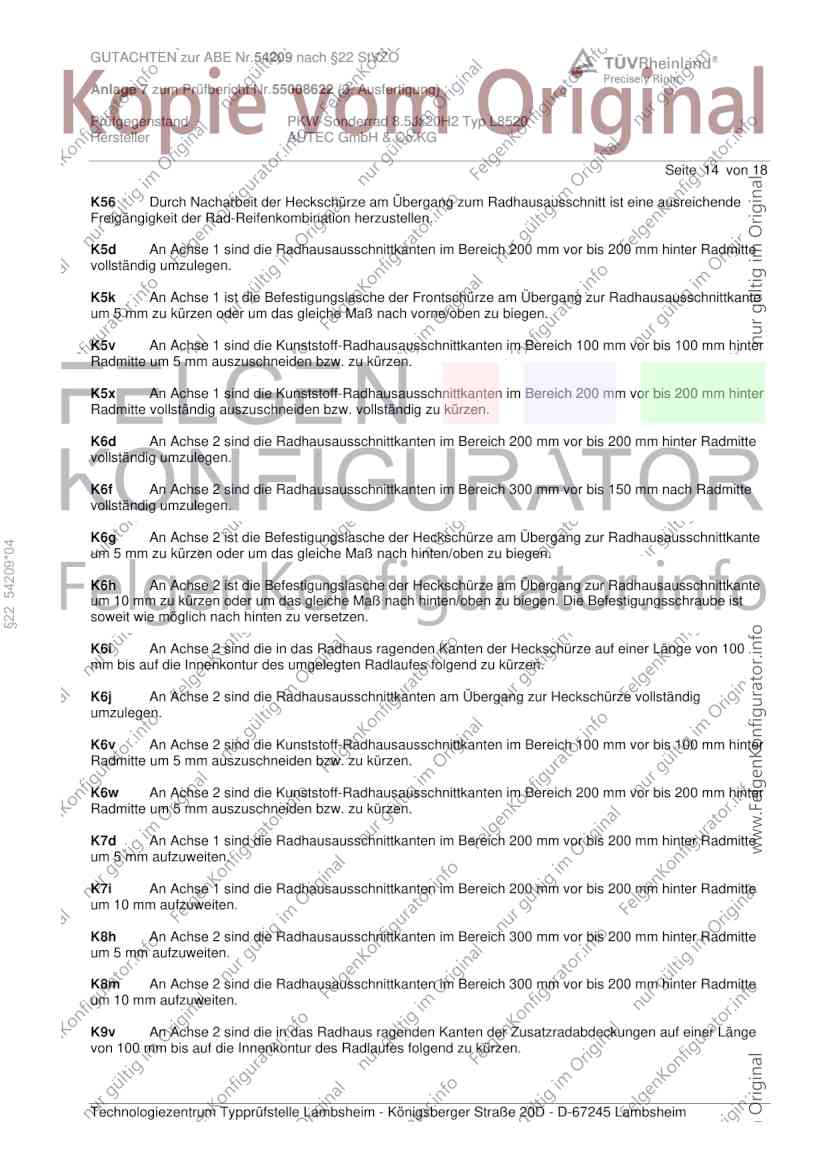

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 14 von 18
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
§22 54209*04
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.

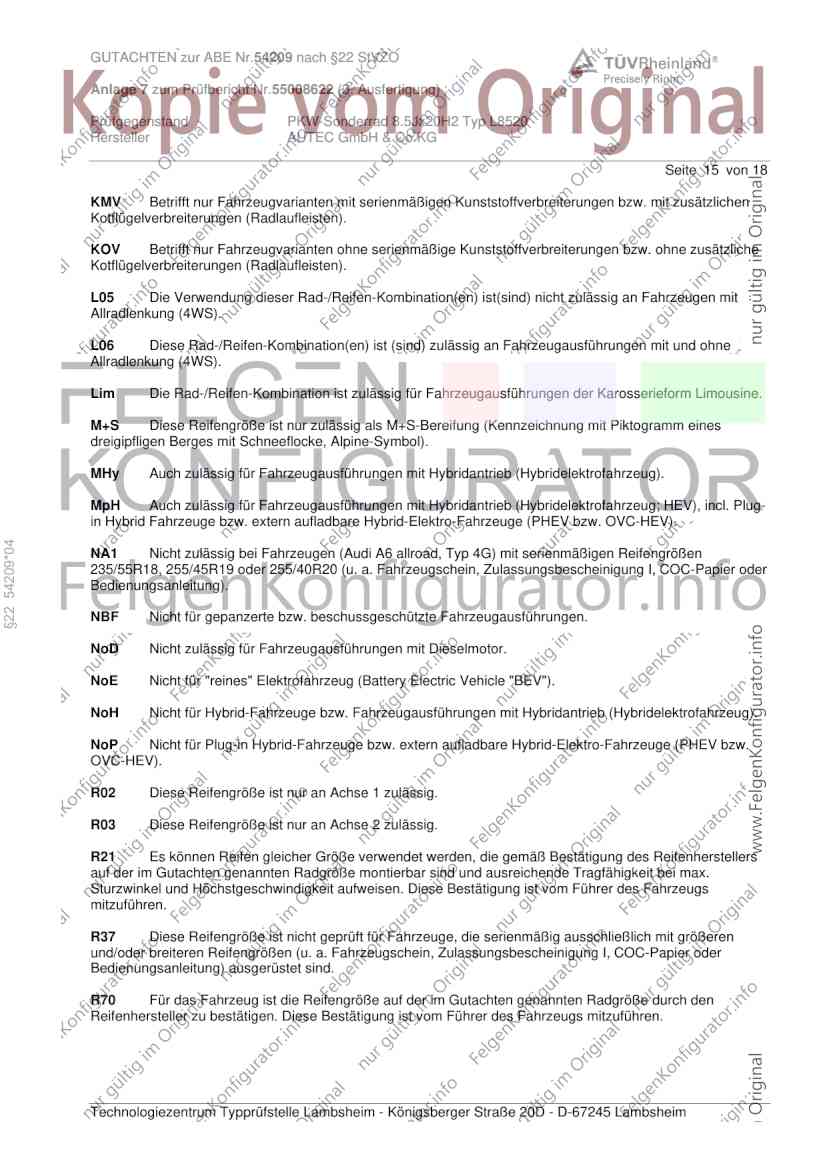

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG
Seite 15 von 18
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
§22 54209*04
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenherstellers
auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit bei max.
Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG

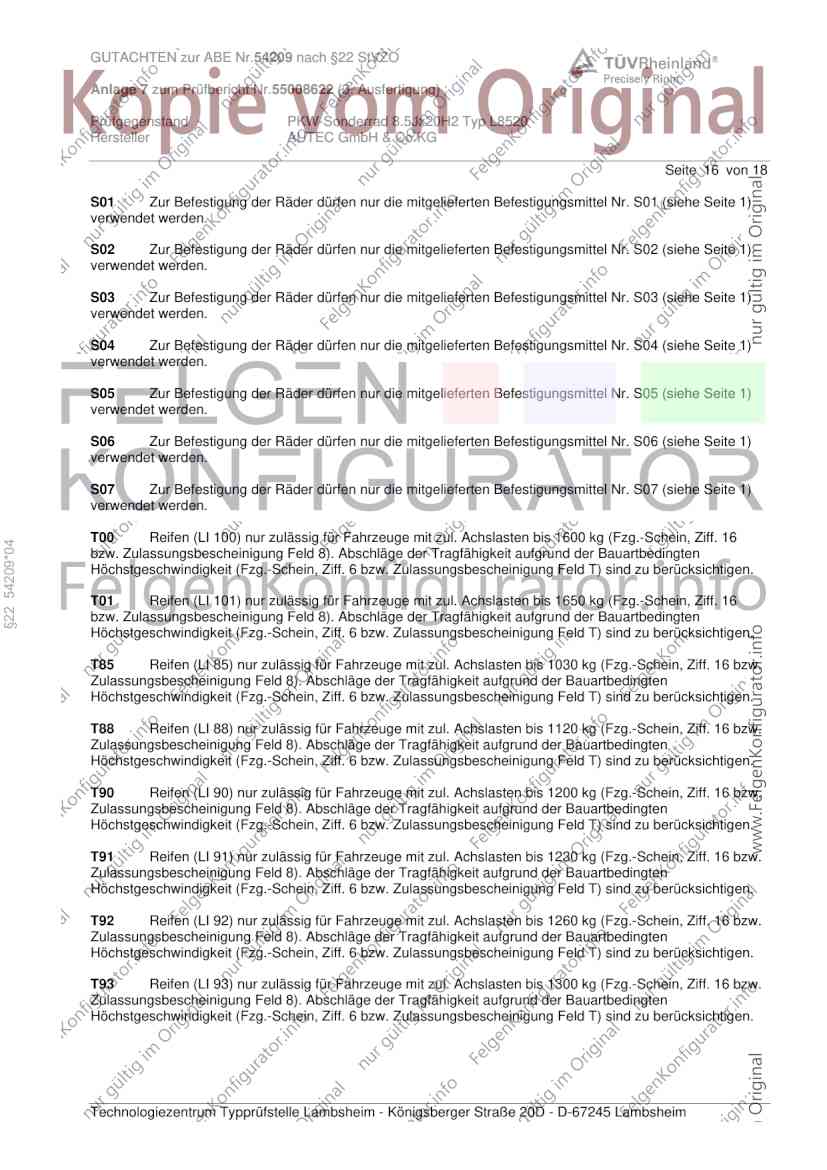

Seite 16 von 18
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
§22 54209*04
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG

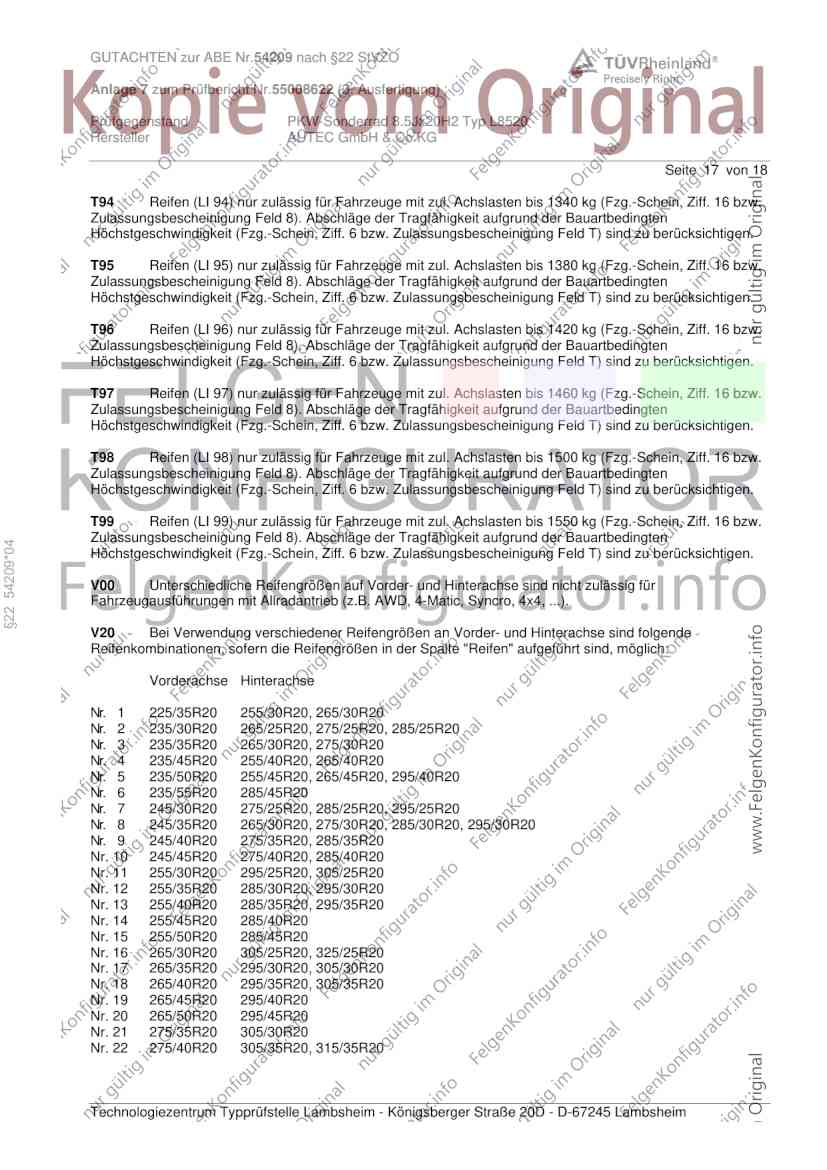

Seite 17 von 18
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
§22 54209*04
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 235/50R20 255/45R20, 265/45R20, 295/40R20
Nr. 6 235/55R20 285/45R20
Nr. 7 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 8 245/35R20 265/30R20, 275/30R20, 285/30R20, 295/30R20
Nr. 9 245/40R20 275/35R20, 285/35R20
Nr. 10 245/45R20 275/40R20, 285/40R20
Nr. 11 255/30R20 295/25R20, 305/25R20
Nr. 12 255/35R20 285/30R20, 295/30R20
Nr. 13 255/40R20 285/35R20, 295/35R20
Nr. 14 255/45R20 285/40R20
Nr. 15 255/50R20 285/45R20
Nr. 16 265/30R20 305/25R20, 325/25R20
Nr. 17 265/35R20 295/30R20, 305/30R20
Nr. 18 265/40R20 295/35R20, 305/35R20
Nr. 19 265/45R20 295/40R20
Nr. 20 265/50R20 295/45R20
Nr. 21 275/35R20 305/30R20
Nr. 22 275/40R20 305/35R20, 315/35R20
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.54209 nach §22 StVZO
Anlage 7 zum Prüfbericht Nr.55008622 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5Jx20H2 Typ L8520
Hersteller AUTEC GmbH & Co.KG

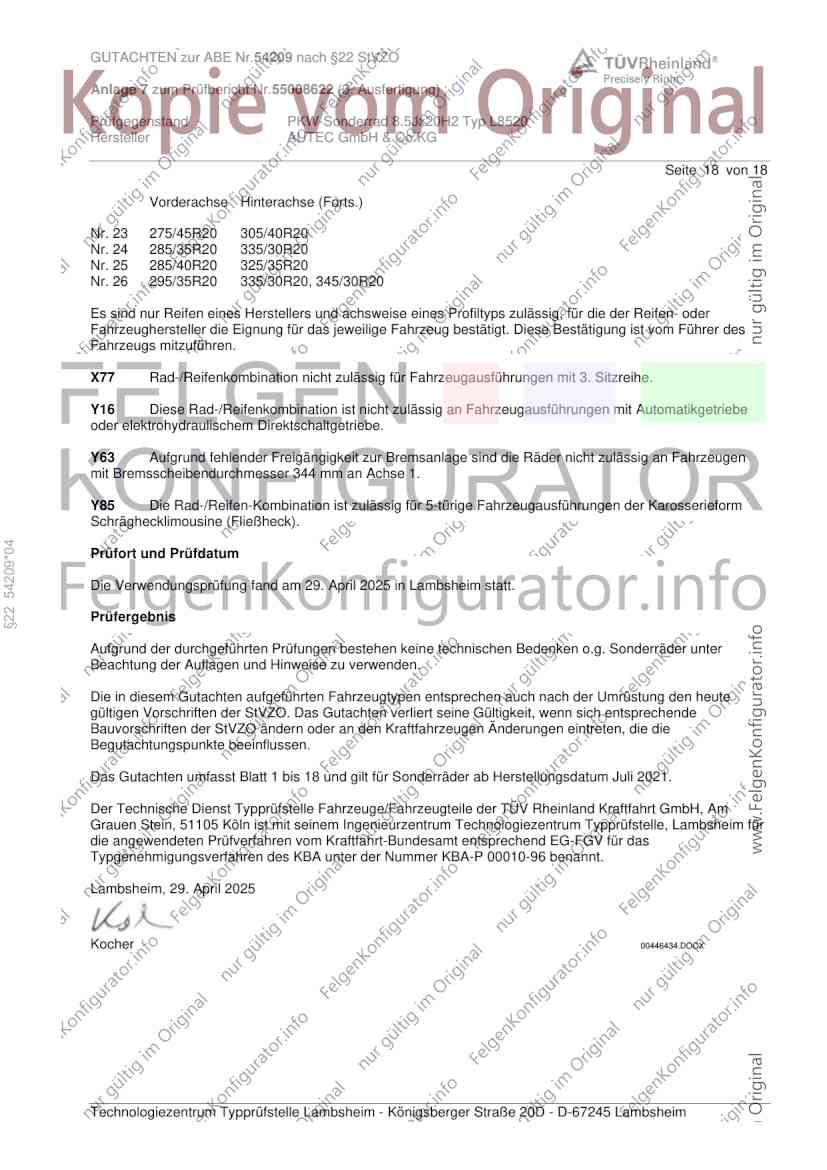

Seite 18 von 18
Vorderachse Hinterachse (Forts.)
Nr. 23 275/45R20 305/40R20
Nr. 24 285/35R20 335/30R20
Nr. 25 285/40R20 325/35R20
Nr. 26 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y16 Diese Rad-/Reifenkombination ist nicht zulässig an Fahrzeugausführungen mit Automatikgetriebe
oder elektrohydraulischem Direktschaltgetriebe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an Fahrzeugen
mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
§22 54209*04
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. April 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum Juli 2021.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 29. April 2025
Kocher 00446434.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
