GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 18
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN30
Typ TN30-7017
Radgröße 7JX17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
MB TN30-7017 MB / ohne Ring 5/112/66,6 40,1 750 2300
Kennzeichnungen
KBA-Nummer 55746
Herstellerzeichen TOMASON
Radtyp und Ausführung TN30-7017 (s.o.)
Radgröße 7JX17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M12x1,5 Kegel 60° 130 24
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 120 28,3
S05 Schraube M14x1,5 Kegel 60° 150 28,3
S06 Schraube M14x1,5 Kegel 60° 130 28,3
S07 Schraube M14x1,5 Kegel 60° 160 33
S08 Schraube M14x1,5 Kegel 60° 140 28,3
S09 Schraube M12x1,5 Kegel 60° 130 28
S10 Schraube M14x1,5 Kegel 60° 180 30
S11 Schraube M12x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong, KG Mobility
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 A13 R37 A14 A16 A22
B8, B81 88-125 215/50R17 A33 R37 T90 T91 A57 Car Lim
e1*2001/116* 88-125 225/50R17 A12 S04
0430*00-41; 88-125 235/50R17 A12
e13*2007/46*1084*.. 88-140 205/55R17 A13 M+S
(FIN: WAUZZZ8K...) 88-140 215/50R17 A33 M+S T08 T90 T91
88-195 225/50R17 A12 M+S
Audi A4 90-150 205/55R17 A11 R37 A14 A16 A22
B8, B81 90-150 215/50R17 A11 R37 A57 B03 Car
e1*2001/116* 90-150 225/50R17 A11 Lim P35 V00
0430*35-..; 90-210 225/50R17 A11 M+S V17 S04
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 / A5 Avant 110, 150 205/60R17 A12 A14 A16 A22
F2 110, 150 215/55R17 A90 A57 B03 Car
e1*2007/46*1801*46-.. 110, 150 225/50R17 A90 Lim NoE NoP
110, 150 225/55R17 A12 S08
110, 150 235/50R17 A12
Audi Q5, -/Sportback(II) 100-210 235/65R17 A91 M+S A14 A16 A22
FY 100-210 255/55R17 A12 M+S A57 NoP P35
e1*2007/46*1550*00-46, 100-210 255/60R17 A12 M+S S03
e1*2007/46*1685*..
- incl. Facelift 2021
Infiniti QX30 AWD 125, 155 215/60R17 A91 A14 A16 A22
H15 125, 155 225/55R17 A12 A56 S06
e11*2007/46*2977*.., 125, 155 225/60R17 A12
e5*2007/46*1030*.. 125, 155 235/55R17 A12
125, 155 245/50R17 A01 A12 K5v K6w
125, 155 245/55R17 A01 A12 K5v K6w
A-Klasse 44-103 205/40R17 K1c K2c K41 K46 K56 R35 A01 A12 A14
168 A16 A22 A60
e1*96/79*0073*.. DBA S01
- nur mit ESP
A-Klasse 60-142 205/45R17 K1a K2b K42 R37 A01 A12 A14
169 60-142 215/45R17 K1c K2b K42 A16 A22 S06
e1*2001/116*0288*..
A-Klasse 66-135 205/45R17 T88 A12 A14 A16
176, 245G 66-135 205/50R17 A01 K2b A22 A57 Flh
e1*2007/46*0928*..; 66-135 215/45R17 T87 T91 V00 V17 S06
e1*2001/116* 66-135 225/45R17 A01 K2b
0470*04-.. 66-160 205/50R17 A01 K2b M+S
66-160 215/45R17 M+S T87 T91
66-160 225/45R17 A01 K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
A-Klasse 70-140 205/50R17 K5d A01 A12 A14
F2A 70-140 205/55R17 K5d A16 A22 A58
e1*2007/46*1829*.. 70-140 215/50R17 K1a K5d K6f K7a F23 Lim NoP
70-140 225/50R17 K1c K2b K5d K6f K7i K8h P35 V17 Y85
S06
A-Klasse 110-165 205/50R17 K5d A01 A12 A14
F2A 110-165 205/55R17 K5d A16 A22 A57
e1*2007/46*1829*.. 110-165 215/50R17 K1a K5d K7a F24 Lim NoP
110-165 225/50R17 K1c K2b K5d K6d K7i P35 V00 V17
Y85 S06
A-Klasse A 250e 118, 120 205/50R17 K5d A01 A12 A14
F2A 118, 120 205/55R17 K5d A16 A22 A58
e1*2007/46*1829*07-.. 118, 120 215/50R17 K1a K5d K6f K7a F23 Lim P35
- Plug-in Hybrid 118, 120 225/50R17 K1c K2b K5d K6f K7i K8h V17 Y85 S06
B-Klasse 70-142 205/45R17 T84 A12 A14 A16
245 70-142 205/50R17 A01 K42 A22 V17 S06
e1*2001/116*0314*.. 70-142 215/45R17
70-142 225/45R17 A01 K42
B-Klasse 66-135 205/45R17 A91 A14 A16 A22
246, 245G 66-135 205/50R17 A01 A12 K2b A57 NoE V00
e1*2007/46*0751*..; 66-135 215/45R17 A01 A12 K2b T87 T91 V17 S06
e1*2001/116* 66-135 225/45R17 A01 A12 K2b
0470*04-.. 66-155 205/50R17 A01 A12 K2b M+S
- incl. Facelift 2014 66-155 215/45R17 A01 A12 K2b M+S T87 T91
66-155 225/45R17 A01 A12 K2b M+S
B-Klasse 70-165 205/50R17 A12 A14 A16
F2B 70-165 205/55R17 A22 A57 F24
e1*2007/46*1909*.. 70-165 215/50R17 A01 K2b K5d K7a NoP P35 V00
70-165 225/50R17 A01 K1c K2b K4i K5d K6f K7a V17 S06
B-Klasse 70-140 205/50R17 K4i K6f A01 A12 A14
F2B 70-140 205/55R17 K4i K6f A16 A22 A58
e1*2007/46*1909*.. 70-140 215/50R17 K2b K4i K5d K6f K7a F23 NoP P35
70-140 225/50R17 K1c K2b K4i K5d K6f K7a K8h V17 S06
B-Klasse B 250e 118, 120 205/50R17 K4i K6f A01 A12 A14
F2B 118, 120 205/55R17 K4i K6f A16 A22 A58
e1*2007/46*1909*05-.. 118, 120 215/50R17 K2b K4i K5d K6f K7a F23 P35 V17
- Plug-in Hybrid 118, 120 225/50R17 K1c K2b K4i K5d K6f K7a K8h S06
B-Klasse electric drive 65 (132) 205/50R17 A12 A14 A16
245G 65 (132) 205/55R17 A22 A58 Flh
e1*2001/116*0470*.. 65 (132) 215/50R17 KMV S06
(28kWh-Batterie) 65 (132) 225/45R17
65 (132) 225/50R17
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 4 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-155 205/55R17 A32 R37 A14 A16 A22
204 85-155 215/50R17 A90 R37 A58 Lim NoP
e1*2001/116* 85-190 225/50R17 A12 S06
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 88-215 205/50R17 A12 R37 T89 T93 A14 A16 A22
204 88-215 215/45R17 A32 R37 T87 T88 T91 B03 Cpe Lim
e1*2001/116*0431*.. 88-215 225/45R17 A12 S06
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 120,125 195/60R17 A10 R09 T90 A14 A16 A22
R2CW 120-150 205/55R17 A32 R37 T91 T95 A57 L05 Lim
e1*2018/858*00016*.. 120-150 215/50R17 A91 R37 T91 T95 NoE NoP V17
120-195 225/50R17 A12 Z17 S05
C-Klasse 4matic 125-245 225/50R17 A12 A14 A16
204 A22 A56 Lim
e1*2001/116* NoP S06
0431*29-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse 4matic PHEV 155 225/50R17 M+S A12 A14 A16
204 A22 A56 Lim
e1*2001/116* S06
0431*53-..
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse Coupé / Cabrio 110-190 225/50R17 A12 A14 A16
204 A22 A58 Cbo
e1*2001/116* Cpe S06
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse Coupé / Cabrio 125-245 225/50R17 A12 A14 A16
4matic A22 A56 Cbo
204 Cpe S06
e1*2001/116*
0431*37-..
(Baureihe 205)
- incl. Facelift 2018
C-Klasse PHEV 143, 155 225/50R17 M+S T94 T98 A12 A14 A16
204 A22 A58 Lim
e1*2001/116* S06
0431*35-..
- Plug-in Hybrid
(FIN: W..205...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 88-170 205/50R17 A12 R37 T89 T93 A14 A16 A22
204K 88-170 215/45R17 A32 R37 T91 B03 Car S06
e1*2001/116*0457*.. 88-170 225/45R17 A12 T90 T91 T94
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 A32 R37 T91 T95 A14 A16 A22
204K 85-155 215/50R17 A90 R37 T91 T95 A58 Car NoP
e1*2001/116* 85-190 225/50R17 A12 T94 T98 S06
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
C-Klasse T-Modell 120-150 205/55R17 A32 R37 T91 T95 A14 A16 A22
R2CS 120-150 215/50R17 A91 R37 T91 T95 A57 Car KOV
e1*2018/858*00017*.. 120-195 225/50R17 A12 L05 NoE NoP
V17 Z17 S05
C-Klasse T-Modell 4matic 125-245 225/50R17 A12 A14 A16
204K A22 A56 Car
e1*2001/116* NoP S06
0457*25-..
- incl. Facelift 2018
(FIN: W..205...)
CLA-Klasse 80-130 205/45R17 T88 A12 A14 A16
117, 245G 80-130 205/50R17 A01 K2b A22 A57 Lim
e1*2007/46*1007*..; 80-130 215/45R17 T87 T91 V00 V17 S06
e1*2001/116* 80-130 225/45R17 A01 K2b
0470*04-.. 80-160 205/50R17 A01 K2b M+S
80-160 215/45R17 M+S T87 T91
80-160 225/45R17 A01 K2b M+S
CLA-Klasse 85-165 205/55R17 A12 A14 A16
F2CLA 85-165 215/50R17 A01 K2b K5d A22 A57 F24
e1*2007/46*1912*.. 85-165 225/50R17 A01 K1a K1b K2b K4i K5d K6f Lim NoP P35
K7a V00 V17 S06
CLA-Klasse CLA 250e 118, 120 205/55R17 A12 A14 A16
F2CLA 118, 120 215/50R17 A01 K5d A22 A58 Car
e1*2007/46*1912*.. 118, 120 225/50R17 A01 K1a K1b K5d K7a F23 P35 V17
- Shooting Brake S06
- Plug-in Hybrid
CLA-Klasse CLA 250e 118, 120 205/55R17 A12 A14 A16
F2CLA 118, 120 215/50R17 A01 K5d A22 A58 F23
e1*2007/46*1912*.. 118, 120 225/50R17 A01 K1a K1b K5d K7a Lim P35 V17
- Plug-in Hybrid S06
CLA-Klasse Shooting 80-130 205/45R17 T88 A12 A14 A16
Brake 80-130 205/50R17 A01 K2b A22 A57 Car
245G 80-130 215/45R17 T87 T91 V00 V17 S06
e1*2001/116* 80-130 225/45R17 A01 K2b
0470*12-.. 80-160 205/50R17 A01 K2b M+S
80-160 215/45R17 M+S T87 T91
80-160 225/45R17 A01 K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

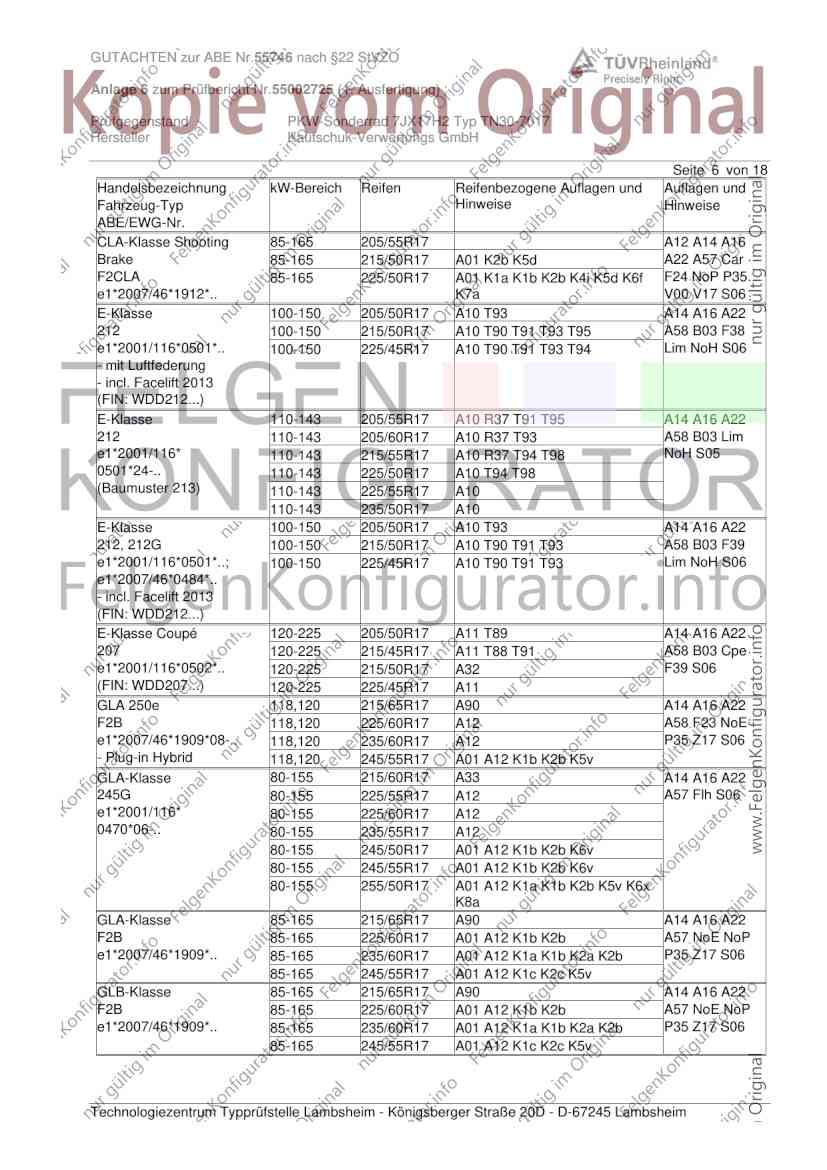

GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 6 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse Shooting 85-165 205/55R17 A12 A14 A16
Brake 85-165 215/50R17 A01 K2b K5d A22 A57 Car
F2CLA 85-165 225/50R17 A01 K1a K1b K2b K4i K5d K6f F24 NoP P35
e1*2007/46*1912*.. K7a V00 V17 S06
E-Klasse 100-150 205/50R17 A10 T93 A14 A16 A22
212 100-150 215/50R17 A10 T90 T91 T93 T95 A58 B03 F38
e1*2001/116*0501*.. 100-150 225/45R17 A10 T90 T91 T93 T94 Lim NoH S06
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-143 205/55R17 A10 R37 T91 T95 A14 A16 A22
212 110-143 205/60R17 A10 R37 T93 A58 B03 Lim
e1*2001/116* 110-143 215/55R17 A10 R37 T94 T98 NoH S05
0501*24-.. 110-143 225/50R17 A10 T94 T98
(Baumuster 213) 110-143 225/55R17 A10
110-143 235/50R17 A10
E-Klasse 100-150 205/50R17 A10 T93 A14 A16 A22
212, 212G 100-150 215/50R17 A10 T90 T91 T93 A58 B03 F39
e1*2001/116*0501*..; 100-150 225/45R17 A10 T90 T91 T93 Lim NoH S06
e1*2007/46*0484*..
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse Coupé 120-225 205/50R17 A11 T89 A14 A16 A22
207 120-225 215/45R17 A11 T88 T91 A58 B03 Cpe
e1*2001/116*0502*.. 120-225 215/50R17 A32 F39 S06
(FIN: WDD207...) 120-225 225/45R17 A11
GLA 250e 118,120 215/65R17 A90 A14 A16 A22
F2B 118,120 225/60R17 A12 A58 F23 NoE
e1*2007/46*1909*08-.. 118,120 235/60R17 A12 P35 Z17 S06
- Plug-in Hybrid 118,120 245/55R17 A01 A12 K1b K2b K5v
GLA-Klasse 80-155 215/60R17 A33 A14 A16 A22
245G 80-155 225/55R17 A12 A57 Flh S06
e1*2001/116* 80-155 225/60R17 A12
0470*06-.. 80-155 235/55R17 A12
80-155 245/50R17 A01 A12 K1b K2b K6v
80-155 245/55R17 A01 A12 K1b K2b K6v
80-155 255/50R17 A01 A12 K1a K1b K2b K5v K6x
K8a
GLA-Klasse 85-165 215/65R17 A90 A14 A16 A22
F2B 85-165 225/60R17 A01 A12 K1b K2b A57 NoE NoP
e1*2007/46*1909*.. 85-165 235/60R17 A01 A12 K1a K1b K2a K2b P35 Z17 S06
85-165 245/55R17 A01 A12 K1c K2c K5v
GLB-Klasse 85-165 215/65R17 A90 A14 A16 A22
F2B 85-165 225/60R17 A01 A12 K1b K2b A57 NoE NoP
e1*2007/46*1909*.. 85-165 235/60R17 A01 A12 K1a K1b K2a K2b P35 Z17 S06
85-165 245/55R17 A01 A12 K1c K2c K5v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

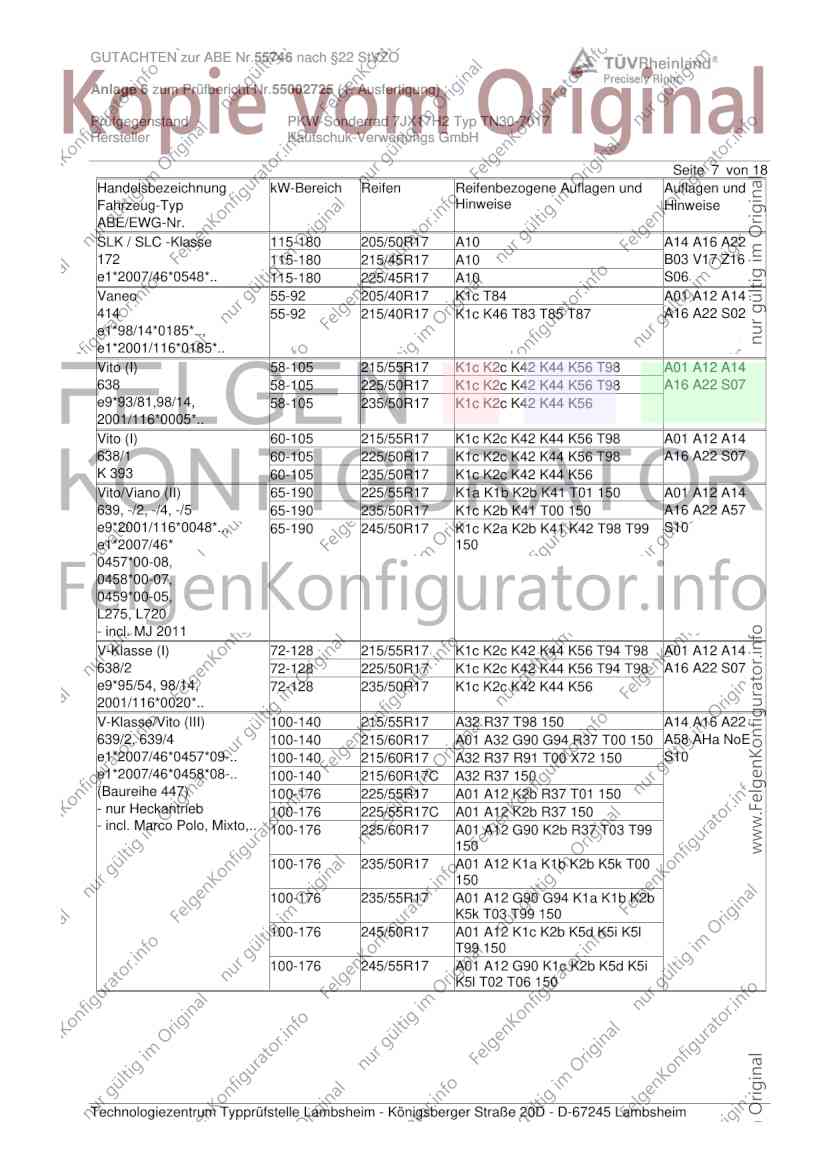

Seite 7 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK / SLC -Klasse 115-180 205/50R17 A10 A14 A16 A22
172 115-180 215/45R17 A10 B03 V17 Z16
e1*2007/46*0548*.. 115-180 225/45R17 A10 S06
Vaneo 55-92 205/40R17 K1c T84 A01 A12 A14
414 55-92 215/40R17 K1c K46 T83 T85 T87 A16 A22 S02
e1*98/14*0185*..,
e1*2001/116*0185*..
Vito (I) 58-105 215/55R17 K1c K2c K42 K44 K56 T98 A01 A12 A14
638 58-105 225/50R17 K1c K2c K42 K44 K56 T98 A16 A22 S07
e9*93/81,98/14, 58-105 235/50R17 K1c K2c K42 K44 K56
2001/116*0005*..
Vito (I) 60-105 215/55R17 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/1 60-105 225/50R17 K1c K2c K42 K44 K56 T98 A16 A22 S07
K 393 60-105 235/50R17 K1c K2c K42 K44 K56
Vito/Viano (II) 65-190 225/55R17 K1a K1b K2b K41 T01 150 A01 A12 A14
639, -/2, -/4, -/5 65-190 235/50R17 K1c K2b K41 T00 150 A16 A22 A57
e9*2001/116*0048*.., 65-190 245/50R17 K1c K2a K2b K41 K42 T98 T99 S10
e1*2007/46* 150
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
V-Klasse (I) 72-128 215/55R17 K1c K2c K42 K44 K56 T94 T98 A01 A12 A14
638/2 72-128 225/50R17 K1c K2c K42 K44 K56 T94 T98 A16 A22 S07
e9*95/54, 98/14, 72-128 235/50R17 K1c K2c K42 K44 K56
2001/116*0020*..
V-Klasse/Vito (III) 100-140 215/55R17 A32 R37 T98 150 A14 A16 A22
639/2, 639/4 100-140 215/60R17 A01 A32 G90 G94 R37 T00 150 A58 AHa NoE
e1*2007/46*0457*09-.. 100-140 215/60R17 A32 R37 R91 T00 X72 150 S10
e1*2007/46*0458*08-.. 100-140 215/60R17C A32 R37 150
(Baureihe 447) 100-176 225/55R17 A01 A12 K2b R37 T01 150
- nur Heckantrieb 100-176 225/55R17C A01 A12 K2b R37 150
- incl. Marco Polo, Mixto,.. 100-176 225/60R17 A01 A12 G90 K2b R37 T03 T99
150
100-176 235/50R17 A01 A12 K1a K1b K2b K5k T00
150
100-176 235/55R17 A01 A12 G90 G94 K1a K1b K2b
K5k T03 T99 150
100-176 245/50R17 A01 A12 K1c K2b K5d K5i K5l
T99 150
100-176 245/55R17 A01 A12 G90 K1c K2b K5d K5i
K5l T02 T06 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

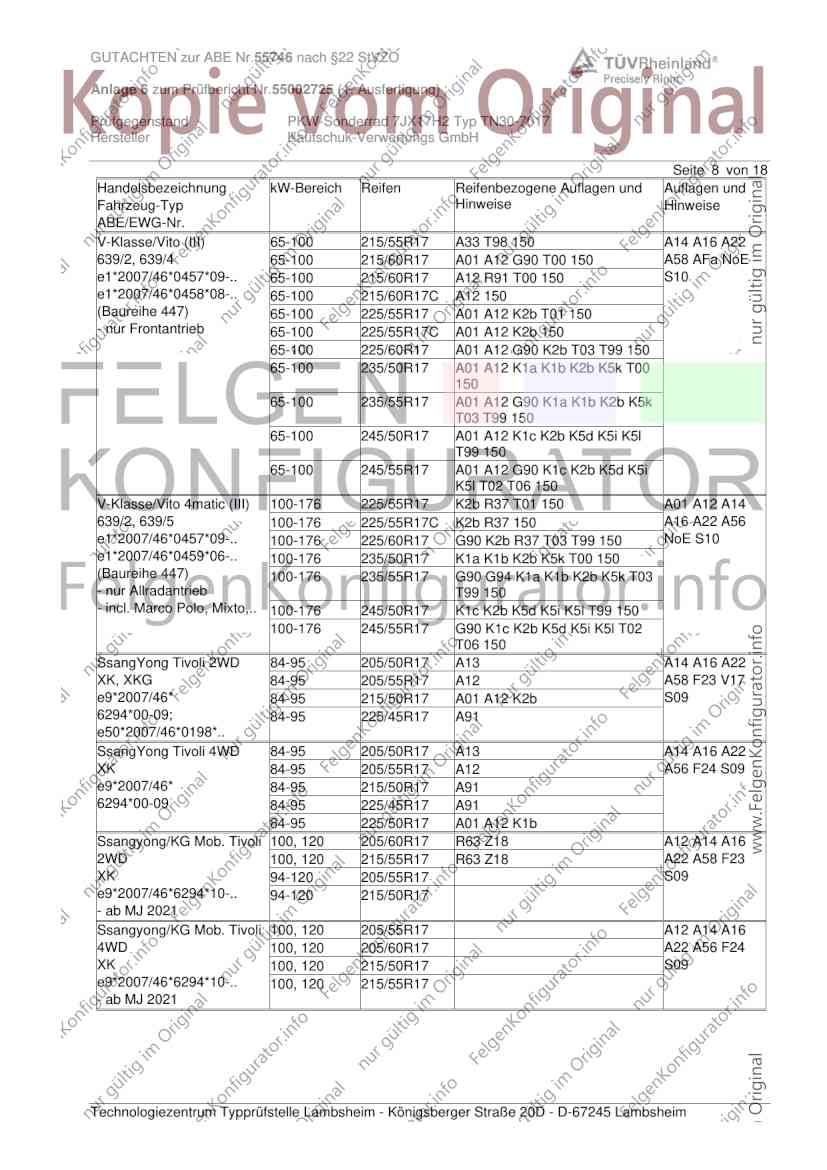

Seite 8 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito (III) 65-100 215/55R17 A33 T98 150 A14 A16 A22
639/2, 639/4 65-100 215/60R17 A01 A12 G90 T00 150 A58 AFa NoE
e1*2007/46*0457*09-.. 65-100 215/60R17 A12 R91 T00 150 S10
e1*2007/46*0458*08-.. 65-100 215/60R17C A12 150
(Baureihe 447) 65-100 225/55R17 A01 A12 K2b T01 150
- nur Frontantrieb 65-100 225/55R17C A01 A12 K2b 150
65-100 225/60R17 A01 A12 G90 K2b T03 T99 150
65-100 235/50R17 A01 A12 K1a K1b K2b K5k T00
150
65-100 235/55R17 A01 A12 G90 K1a K1b K2b K5k
T03 T99 150
65-100 245/50R17 A01 A12 K1c K2b K5d K5i K5l
T99 150
65-100 245/55R17 A01 A12 G90 K1c K2b K5d K5i
K5l T02 T06 150
V-Klasse/Vito 4matic (III) 100-176 225/55R17 K2b R37 T01 150 A01 A12 A14
639/2, 639/5 100-176 225/55R17C K2b R37 150 A16 A22 A56
e1*2007/46*0457*09-.. 100-176 225/60R17 G90 K2b R37 T03 T99 150 NoE S10
e1*2007/46*0459*06-.. 100-176 235/50R17 K1a K1b K2b K5k T00 150
(Baureihe 447) 100-176 235/55R17 G90 G94 K1a K1b K2b K5k T03
- nur Allradantrieb T99 150
- incl. Marco Polo, Mixto,.. 100-176 245/50R17 K1c K2b K5d K5i K5l T99 150
100-176 245/55R17 G90 K1c K2b K5d K5i K5l T02
T06 150
SsangYong Tivoli 2WD 84-95 205/50R17 A13 A14 A16 A22
XK, XKG 84-95 205/55R17 A12 A58 F23 V17
e9*2007/46* 84-95 215/50R17 A01 A12 K2b S09
6294*00-09; 84-95 225/45R17 A91
e50*2007/46*0198*..
SsangYong Tivoli 4WD 84-95 205/50R17 A13 A14 A16 A22
XK 84-95 205/55R17 A12 A56 F24 S09
e9*2007/46* 84-95 215/50R17 A91
6294*00-09 84-95 225/45R17 A91
84-95 225/50R17 A01 A12 K1b
Ssangyong/KG Mob. Tivoli 100, 120 205/60R17 R63 Z18 A12 A14 A16
2WD 100, 120 215/55R17 R63 Z18 A22 A58 F23
XK 94-120 205/55R17 S09
e9*2007/46*6294*10-.. 94-120 215/50R17
- ab MJ 2021
Ssangyong/KG Mob. Tivoli 100, 120 205/55R17 A12 A14 A16
4WD 100, 120 205/60R17 A22 A56 F24
XK 100, 120 215/50R17 S09
e9*2007/46*6294*10-.. 100, 120 215/55R17
- ab MJ 2021
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

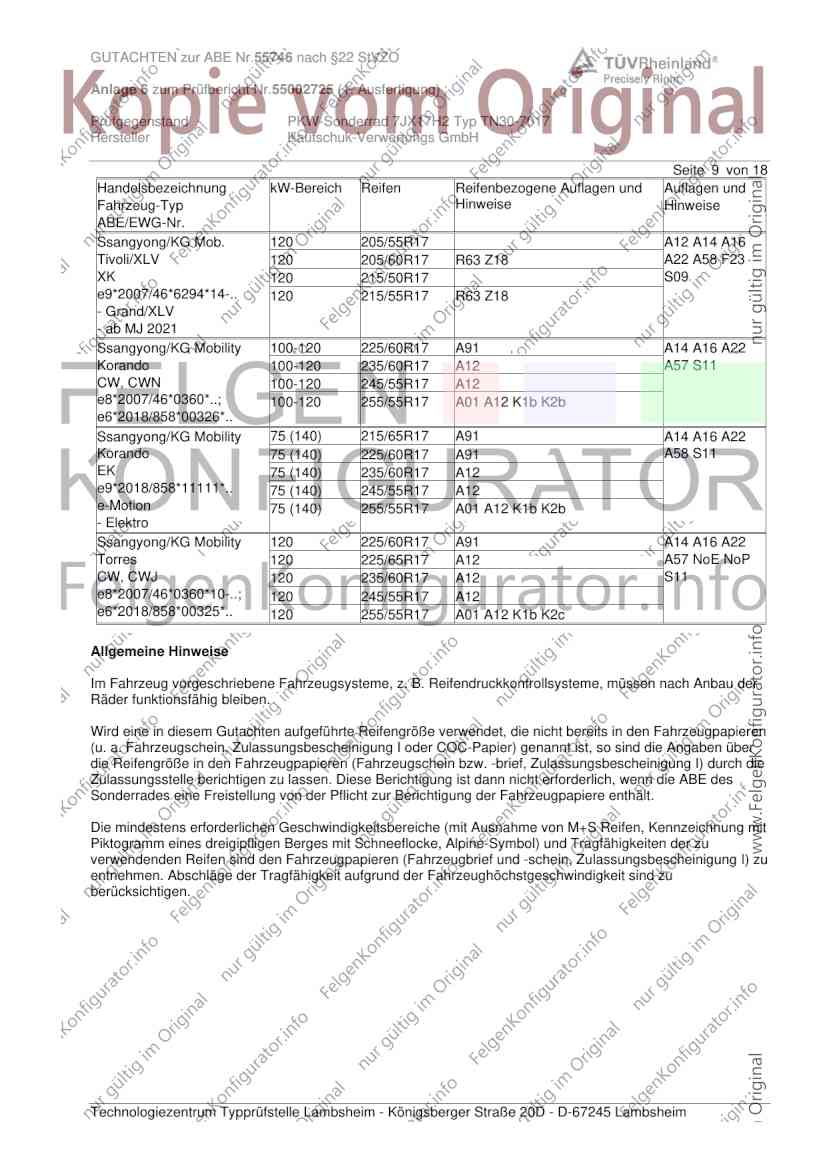

Seite 9 von 18
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong/KG Mob. 120 205/55R17 A12 A14 A16
Tivoli/XLV 120 205/60R17 R63 Z18 A22 A58 F23
XK 120 215/50R17 S09
e9*2007/46*6294*14-.. 120 215/55R17 R63 Z18
- Grand/XLV
- ab MJ 2021
Ssangyong/KG Mobility 100-120 225/60R17 A91 A14 A16 A22
Korando 100-120 235/60R17 A12 A57 S11
CW, CWN 100-120 245/55R17 A12
e8*2007/46*0360*..; 100-120 255/55R17 A01 A12 K1b K2b
e6*2018/858*00326*..
Ssangyong/KG Mobility 75 (140) 215/65R17 A91 A14 A16 A22
Korando 75 (140) 225/60R17 A91 A58 S11
EK 75 (140) 235/60R17 A12
e9*2018/858*11111*.. 75 (140) 245/55R17 A12
e-Motion 75 (140) 255/55R17 A01 A12 K1b K2b
- Elektro
Ssangyong/KG Mobility 120 225/60R17 A91 A14 A16 A22
Torres 120 225/65R17 A12 A57 NoE NoP
CW, CWJ 120 235/60R17 A12 S11
e8*2007/46*0360*10-..; 120 245/55R17 A12
e6*2018/858*00325*.. 120 255/55R17 A01 A12 K1b K2c
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

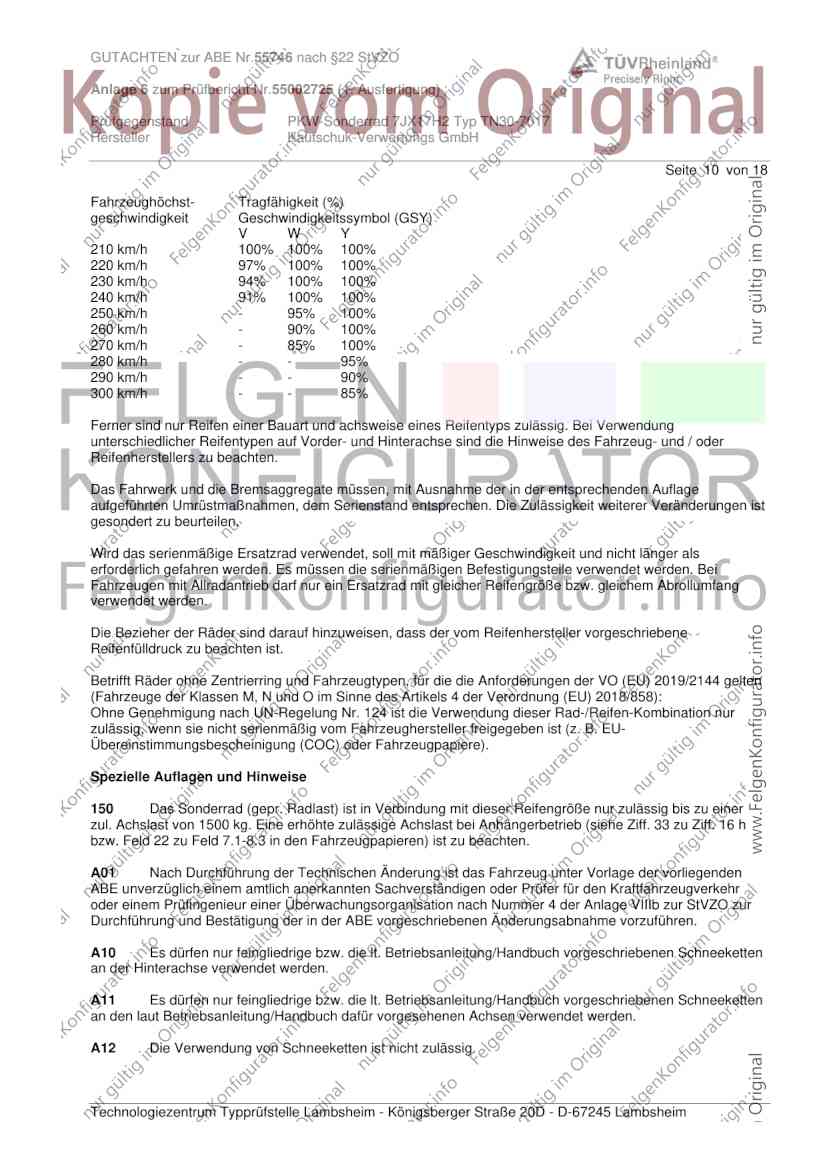

Seite 10 von 18
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

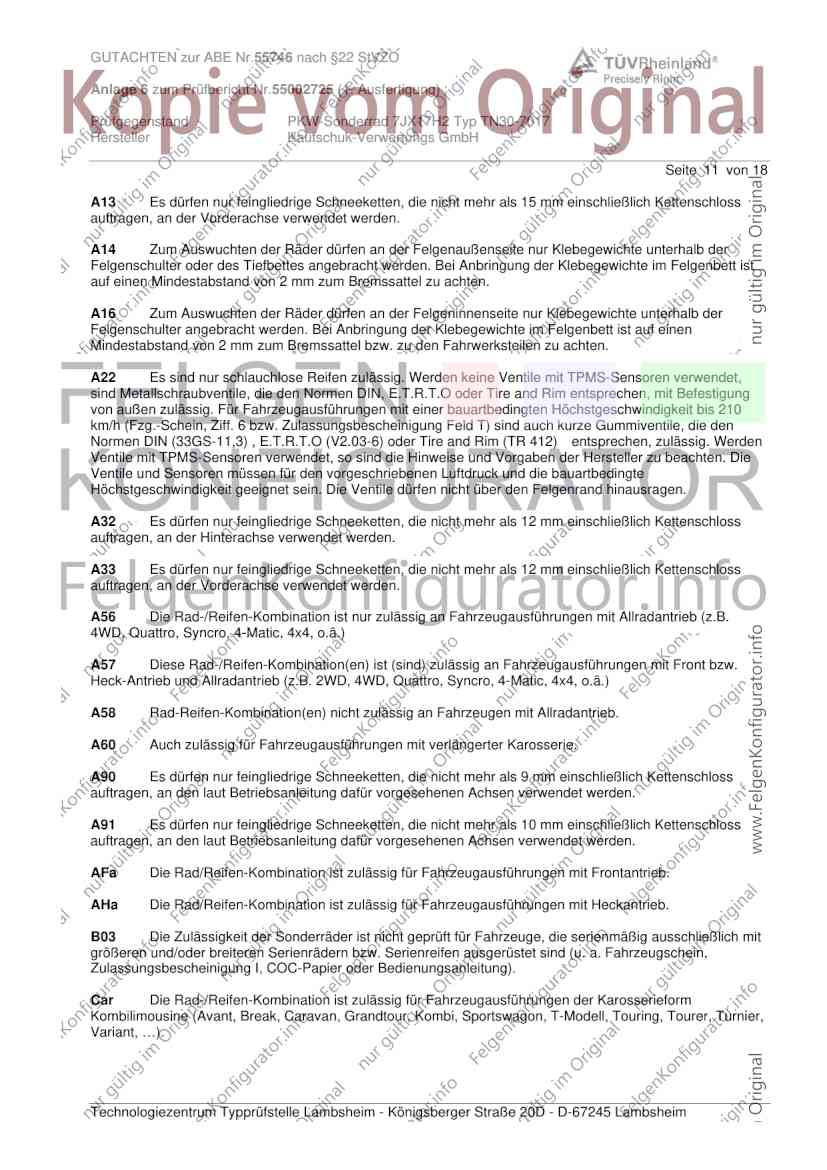

Seite 11 von 18
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A22 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind Metallschraubventile, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen, mit Befestigung
von außen zulässig. Für Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit bis 210
km/h (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind auch kurze Gummiventile, die den
Normen DIN (33GS-11,3) , E.T.R.T.O (V2.03-6) oder Tire and Rim (TR 412) entsprechen, zulässig. Werden
Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die bauartbedingte
Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

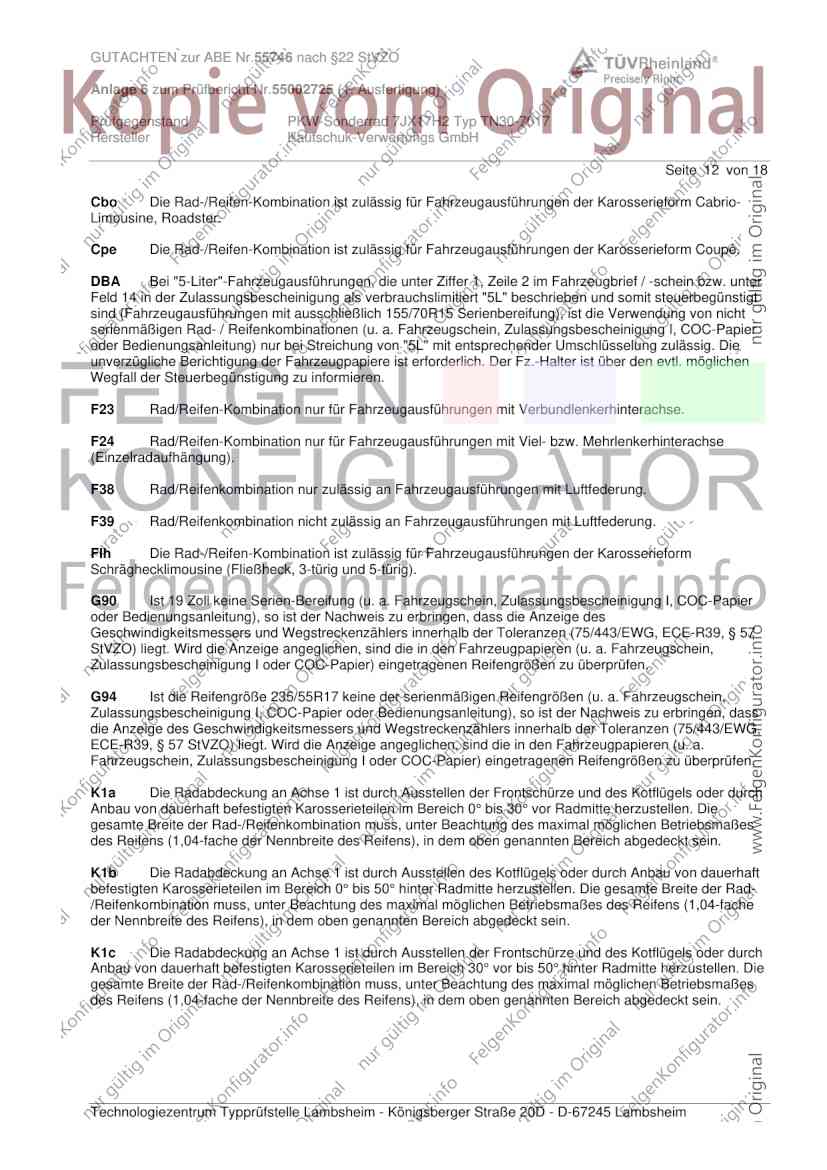

Seite 12 von 18
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw. unter
Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit steuerbegünstigt
sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die Verwendung von nicht
serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) nur bei Streichung von "5L" mit entsprechender Umschlüsselung zulässig. Die
unverzügliche Berichtigung der Fahrzeugpapiere ist erforderlich. Der Fz.-Halter ist über den evtl. möglichen
Wegfall der Steuerbegünstigung zu informieren.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

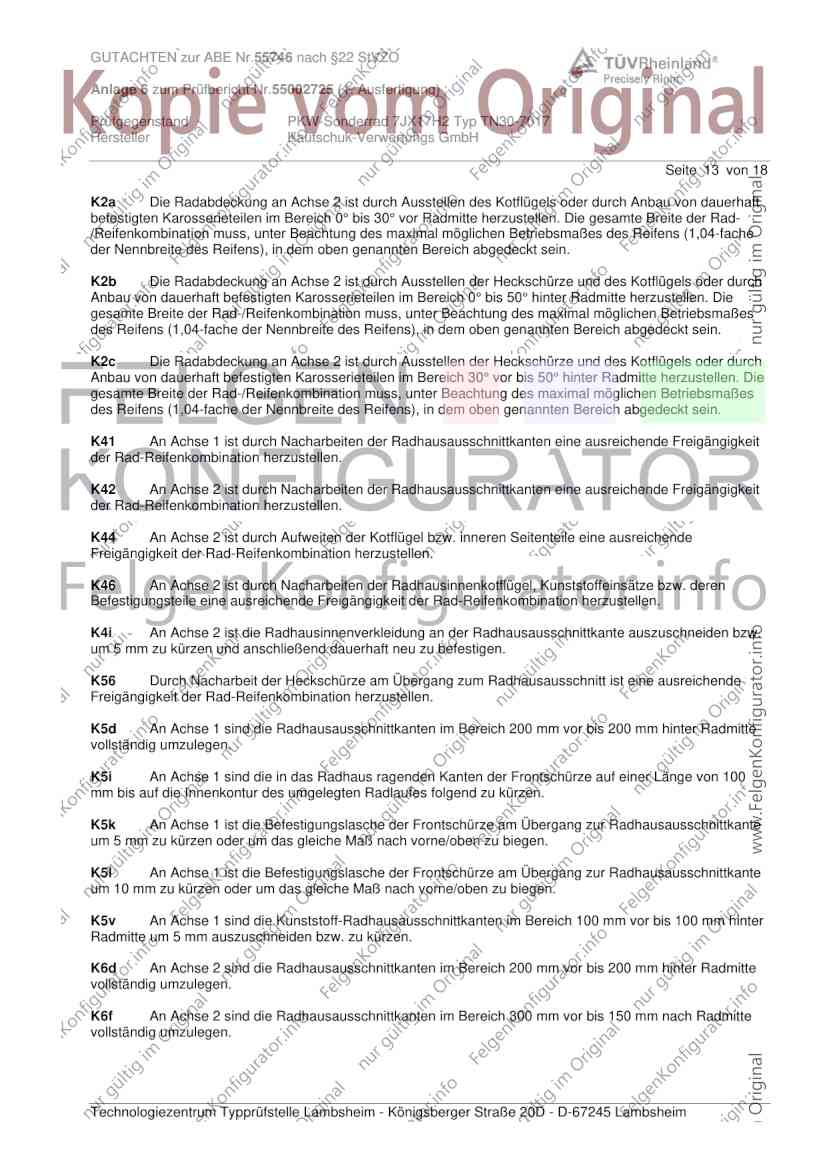

Seite 13 von 18
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

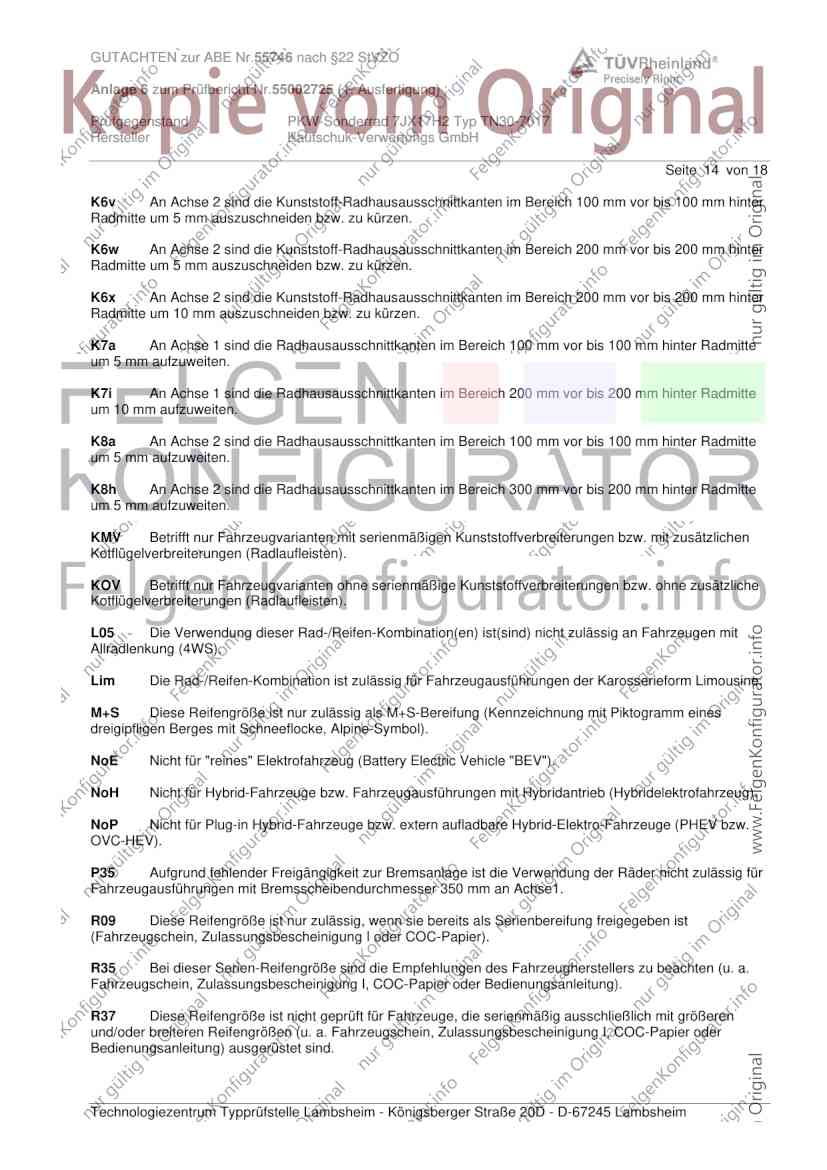

Seite 14 von 18
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nicht zulässig für
Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH

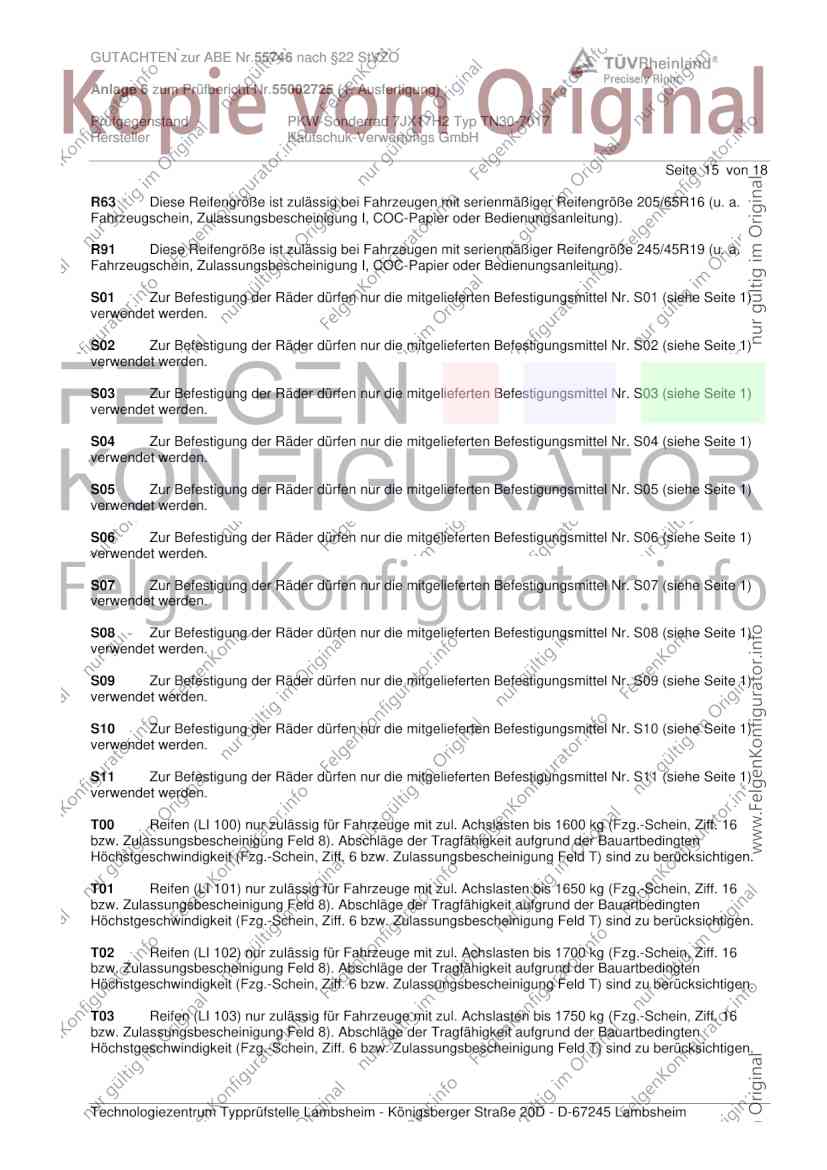

Seite 15 von 18
R63 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65R16 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R91 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 245/45R19 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 16 von 18

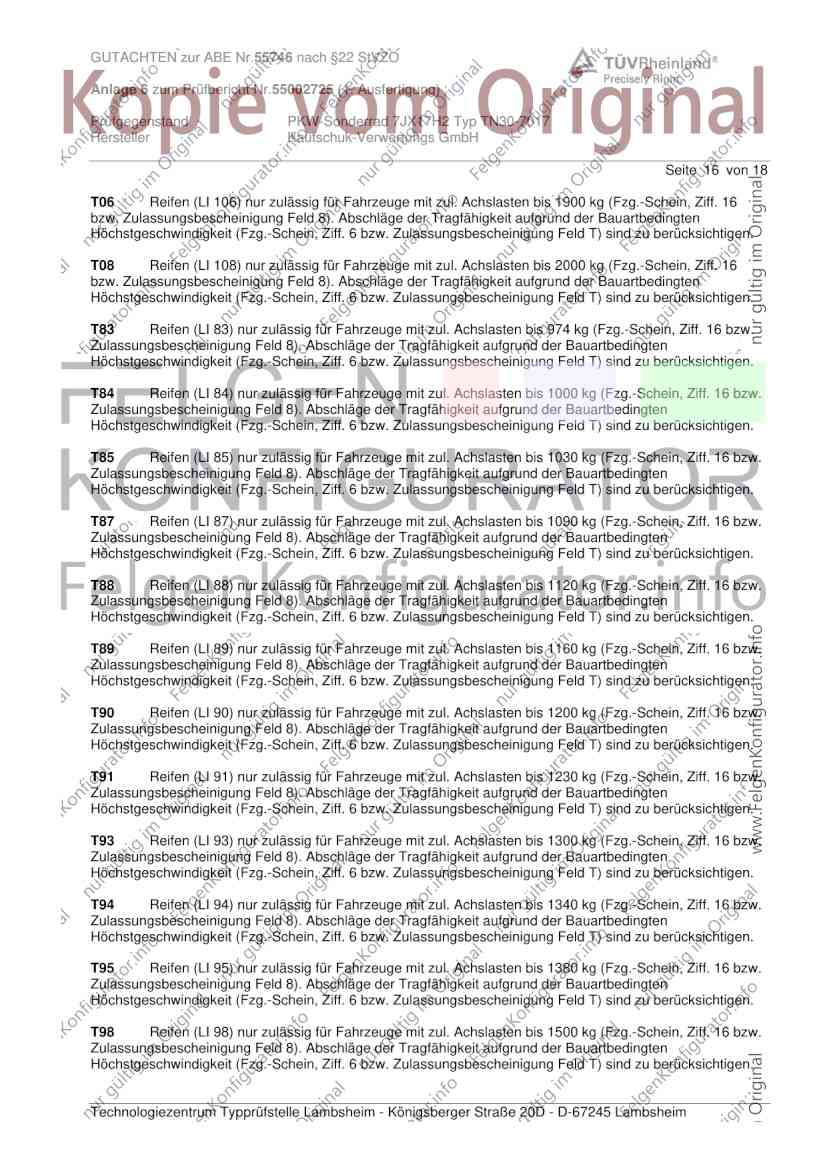

T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 17 von 18

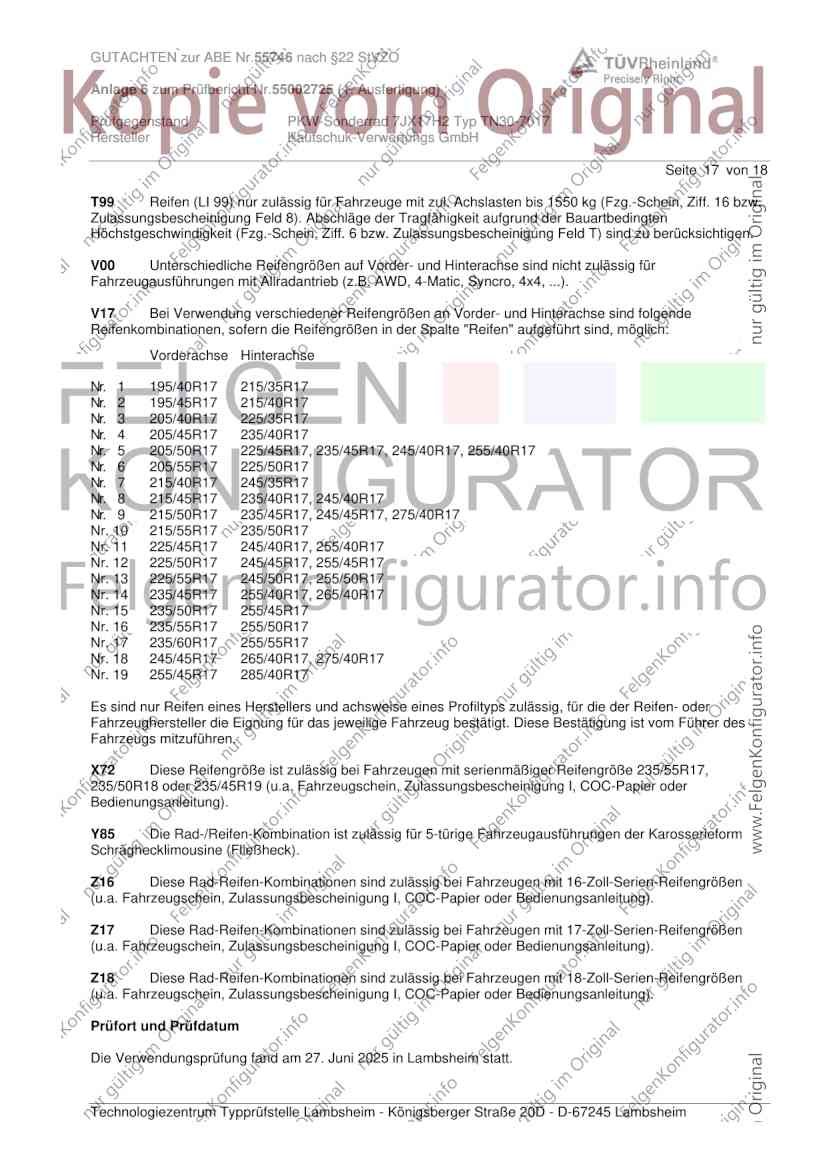

T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
X72 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 235/55R17,
235/50R18 oder 235/45R19 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z16 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 16-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z17 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 17-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 27. Juni 2025 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55746 nach §22 StVZO
Anlage 6 zum Prüfbericht Nr.55002725 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7JX17H2 Typ TN30-7017
Hersteller Kautschuk-Verwertungs GmbH
Seite 18 von 18
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 18 und gilt für Sonderräder ab Herstellungsdatum März 2025.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 27. Juni 2025
Tufan 00450137.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
