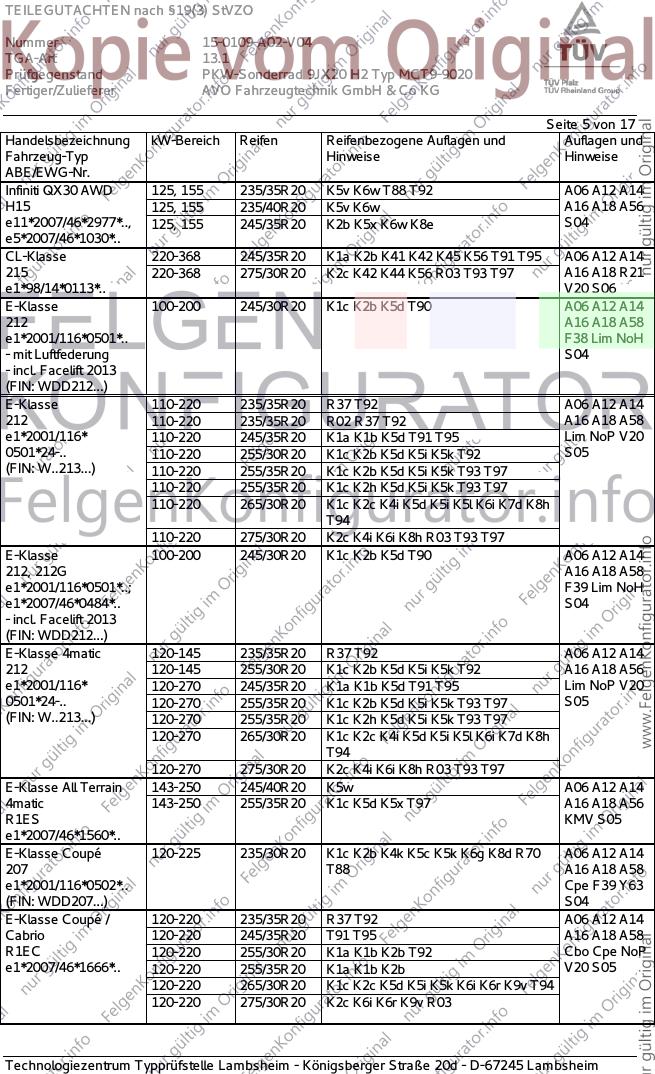

TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 17
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell MOTEC - MCT9
Typ MCT9-9020
Radgröße 9JX20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB MCT9-9020 MB / ohne Ring 5/112/66,6 35 780 2280
Kennzeichnungen
Herstellerzeichen MOTEC
Radtyp und Ausführung MCT9-9020 (s.o.)
Radgröße 9JX20 H2
Einpresstiefe ET...(s.o.)
Giessereikennzeichen TAM
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 120 28,3
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 (2-teilig) Kegel 60° 160 30
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M14x1,5 Kegel 60° 150 28,3
S06 Schraube M14x1,5 Kegel 60° 150 33
S07 Schraube M14x1,5 Kegel 60° 150 30
S08 Schraube M12x1,5 Kegel 60° 140 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Rheinland Group unter der
Gutachten Nr. 150109-A00-V02 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

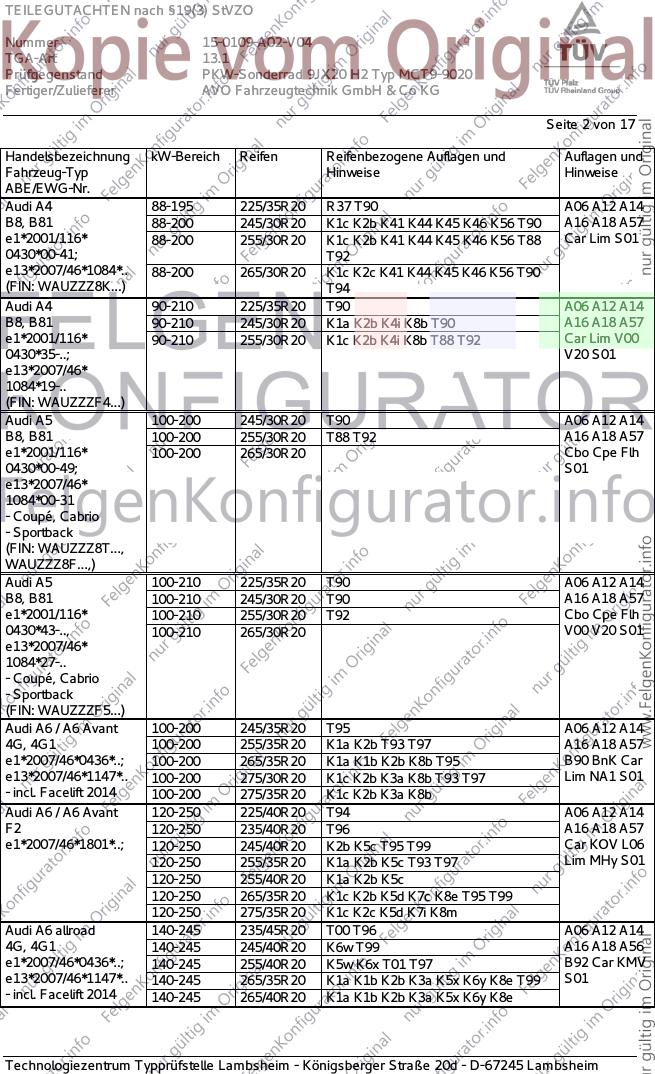

Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A06 A12 A14
B8, B81 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 A16 A18 A57
e1*2001/116* 88-200 255/30R20 K1c K2b K41 K44 K45 K46 K56 T88 Car Lim S01
0430*00-41; T92
e13*2007/46*1084*.. 88-200 265/30R20 K1c K2c K41 K44 K45 K46 K56 T90
(FIN: WAUZZZ8K...) T94
Audi A4 90-210 225/35R20 T90 A06 A12 A14
B8, B81 90-210 245/30R20 K1a K2b K4i K8b T90 A16 A18 A57
e1*2001/116* 90-210 255/30R20 K1c K2b K4i K8b T88 T92 Car Lim V00
0430*35-..; V20 S01
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A06 A12 A14
B8, B81 100-200 255/30R20 T88 T92 A16 A18 A57
e1*2001/116* 100-200 265/30R20 Cbo Cpe Flh
0430*00-49; S01
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A06 A12 A14
B8, B81 100-210 245/30R20 T90 A16 A18 A57
e1*2001/116* 100-210 255/30R20 T92 Cbo Cpe Flh
0430*43-.., 100-210 265/30R20 V00 V20 S01
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-200 245/35R20 T95 A06 A12 A14
4G, 4G1 100-200 255/35R20 K1a K2b T93 T97 A16 A18 A57
e1*2007/46*0436*..; 100-200 265/35R20 K1a K1b K2b K8b T95 B90 BnK Car
e13*2007/46*1147*.. 100-200 275/30R20 K1c K2b K3a K8b T93 T97 Lim NA1 S01
- incl. Facelift 2014 100-200 275/35R20 K1c K2b K3a K8b
Audi A6 / A6 Avant 120-250 225/40R20 T94 A06 A12 A14
F2 120-250 235/40R20 T96 A16 A18 A57
e1*2007/46*1801*..; 120-250 245/40R20 K2b K5c T95 T99 Car KOV L06
120-250 255/35R20 K1a K2b K5c T93 T97 Lim MHy S01
120-250 255/40R20 K1a K2b K5c
120-250 265/35R20 K1c K2b K5d K7c K8e T95 T99
120-250 275/35R20 K1c K2c K5d K7i K8m
Audi A6 allroad 140-245 235/45R20 T00 T96 A06 A12 A14
4G, 4G1 140-245 245/40R20 K6w T99 A16 A18 A56
e1*2007/46*0436*..; 140-245 255/40R20 K5w K6x T01 T97 B92 Car KMV
e13*2007/46*1147*.. 140-245 265/35R20 K1a K1b K2b K3a K5x K6y K8e T99 S01
- incl. Facelift 2014 140-245 265/40R20 K1a K1b K2b K3a K5x K6y K8e
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

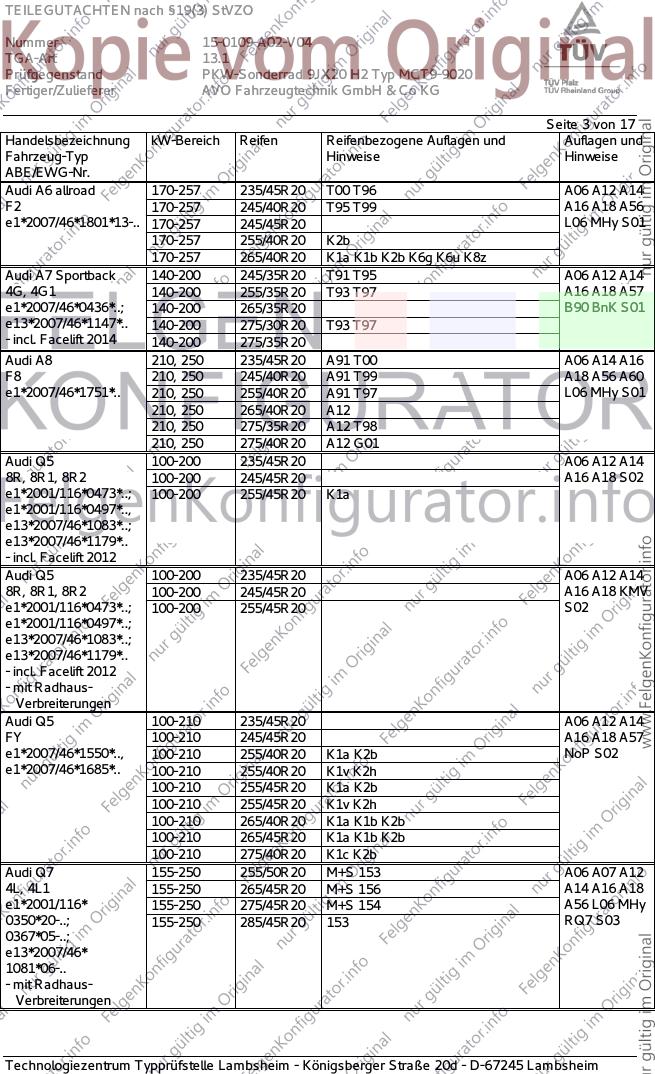

Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 allroad 170-257 235/45R20 T00 T96 A06 A12 A14
F2 170-257 245/40R20 T95 T99 A16 A18 A56
e1*2007/46*1801*13-.. 170-257 245/45R20 L06 MHy S01
170-257 255/40R20 K2b
170-257 265/40R20 K1a K1b K2b K6g K6u K8z
Audi A7 Sportback 140-200 245/35R20 T91 T95 A06 A12 A14
4G, 4G1 140-200 255/35R20 T93 T97 A16 A18 A57
e1*2007/46*0436*..; 140-200 265/35R20 B90 BnK S01
e13*2007/46*1147*.. 140-200 275/30R20 T93 T97
- incl. Facelift 2014 140-200 275/35R20
Audi A8 210, 250 235/45R20 A91 T00 A06 A14 A16
F8 210, 250 245/40R20 A91 T99 A18 A56 A60
e1*2007/46*1751*.. 210, 250 255/40R20 A91 T97 L06 MHy S01
210, 250 265/40R20 A12
210, 250 275/35R20 A12 T98
210, 250 275/40R20 A12 G01
Audi Q5 100-200 235/45R20 A06 A12 A14
8R, 8R1, 8R2 100-200 245/45R20 A16 A18 S02
e1*2001/116*0473*..; 100-200 255/45R20 K1a
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A06 A12 A14
8R, 8R1, 8R2 100-200 245/45R20 A16 A18 KMV
e1*2001/116*0473*..; 100-200 255/45R20 S02
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/45R20 A06 A12 A14
FY 100-210 245/45R20 A16 A18 A57
e1*2007/46*1550*.., 100-210 255/40R20 K1a K2b NoP S02
e1*2007/46*1685*.. 100-210 255/40R20 K1v K2h
100-210 255/45R20 K1a K2b
100-210 255/45R20 K1v K2h
100-210 265/40R20 K1a K1b K2b
100-210 265/45R20 K1a K1b K2b
100-210 275/40R20 K1c K2b
Audi Q7 155-250 255/50R20 M+S 153 A06 A07 A12
4L, 4L1 155-250 265/45R20 M+S 156 A14 A16 A18
e1*2001/116* 155-250 275/45R20 M+S 154 A56 L06 MHy
0350*20-..; 155-250 285/45R20 153 RQ7 S03
0367*05-..;
e13*2007/46*
1081*06-..
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

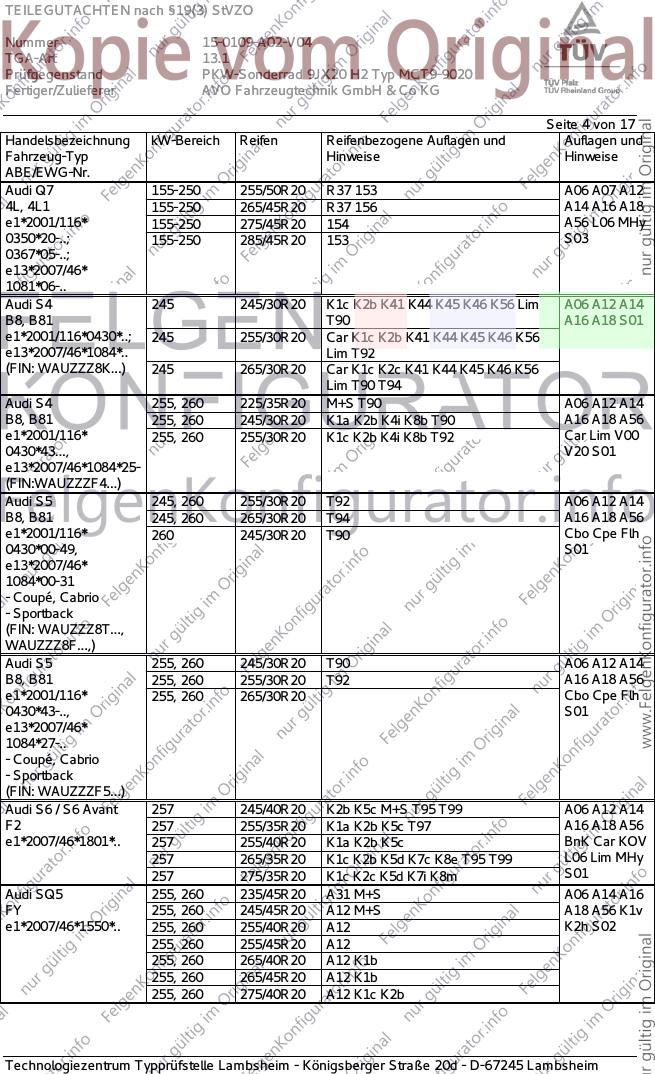

Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q7 155-250 255/50R20 R37 153 A06 A07 A12
4L, 4L1 155-250 265/45R20 R37 156 A14 A16 A18
e1*2001/116* 155-250 275/45R20 154 A56 L06 MHy
0350*20-..; 155-250 285/45R20 153 S03
0367*05-..;
e13*2007/46*
1081*06-..
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A06 A12 A14
B8, B81 T90 A16 A18 S01
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...) 245 265/30R20 Car K1c K2c K41 K44 K45 K46 K56
Lim T90 T94
Audi S4 255, 260 225/35R20 M+S T90 A06 A12 A14
B8, B81 255, 260 245/30R20 K1a K2b K4i K8b T90 A16 A18 A56
e1*2001/116* 255, 260 255/30R20 K1c K2b K4i K8b T92 Car Lim V00
0430*43..., V20 S01
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A06 A12 A14
B8, B81 245, 260 265/30R20 T94 A16 A18 A56
e1*2001/116* 260 245/30R20 T90 Cbo Cpe Flh
0430*00-49, S01
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 255, 260 245/30R20 T90 A06 A12 A14
B8, B81 255, 260 255/30R20 T92 A16 A18 A56
e1*2001/116* 255, 260 265/30R20 Cbo Cpe Flh
0430*43-.., S01
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 257 245/40R20 K2b K5c M+S T95 T99 A06 A12 A14
F2 257 255/35R20 K1a K2b K5c T97 A16 A18 A56
e1*2007/46*1801*.. 257 255/40R20 K1a K2b K5c BnK Car KOV
257 265/35R20 K1c K2b K5d K7c K8e T95 T99 L06 Lim MHy
257 275/35R20 K1c K2c K5d K7i K8m S01
Audi SQ5 255, 260 235/45R20 A31 M+S A06 A14 A16
FY 255, 260 245/45R20 A12 M+S A18 A56 K1v
e1*2007/46*1550*.. 255, 260 255/40R20 A12 K2h S02
255, 260 255/45R20 A12
255, 260 265/40R20 A12 K1b
255, 260 265/45R20 A12 K1b
255, 260 275/40R20 A12 K1c K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 235/35R20 K5v K6w T88 T92 A06 A12 A14
H15 125, 155 235/40R20 K5v K6w A16 A18 A56
e11*2007/46*2977*.., 125, 155 245/35R20 K2b K5x K6w K8e S04
e5*2007/46*1030*..
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A06 A12 A14
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A16 A18 R21
e1*98/14*0113*.. V20 S06
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A06 A12 A14
212 A16 A18 A58
e1*2001/116*0501*.. F38 Lim NoH
- mit Luftfederung S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 235/35R20 R37 T92 A06 A12 A14
212 110-220 235/35R20 R02 R37 T92 A16 A18 A58
e1*2001/116* 110-220 245/35R20 K1a K1b K5d T91 T95 Lim NoP V20
0501*24-.. 110-220 255/30R20 K1c K2b K5d K5i K5k T92 S05
(FIN: W..213...) 110-220 255/35R20 K1c K2b K5d K5i K5k T93 T97
110-220 255/35R20 K1c K2h K5d K5i K5k T93 T97
110-220 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
110-220 275/30R20 K2c K4i K6i K8h R03 T93 T97
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A06 A12 A14
212, 212G A16 A18 A58
e1*2001/116*0501*..; F39 Lim NoH
e1*2007/46*0484*.. S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 120-145 235/35R20 R37 T92 A06 A12 A14
212 120-145 255/30R20 K1c K2b K5d K5i K5k T92 A16 A18 A56
e1*2001/116* 120-270 245/35R20 K1a K1b K5d T91 T95 Lim NoP V20
0501*24-.. 120-270 255/35R20 K1c K2b K5d K5i K5k T93 T97 S05
(FIN: W..213...) 120-270 255/35R20 K1c K2h K5d K5i K5k T93 T97
120-270 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
120-270 275/30R20 K2c K4i K6i K8h R03 T93 T97
E-Klasse All Terrain 143-250 245/40R20 K5w A06 A12 A14
4matic 143-250 255/35R20 K1c K5d K5x T97 A16 A18 A56
R1ES KMV S05
e1*2007/46*1560*..
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5c K5k K6g K8d R70 A06 A12 A14
207 T88 A16 A18 A58
e1*2001/116*0502*.. Cpe F39 Y63
(FIN: WDD207...) S04
E-Klasse Coupé / 120-220 235/35R20 R37 T92 A06 A12 A14
Cabrio 120-220 245/35R20 T91 T95 A16 A18 A58
R1EC 120-220 255/30R20 K1a K1b K2b T92 Cbo Cpe NoP
e1*2007/46*1666*.. 120-220 255/35R20 K1a K1b K2b V20 S05
120-220 265/30R20 K1c K2c K5d K5i K5k K6i K6r K9v T94
120-220 275/30R20 K2c K6i K6r K9v R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 135, 143 235/35R20 R37 T92 A06 A12 A14
Cabrio 4matic 135-270 245/35R20 T91 T95 A16 A18 A56
R1EC 135-270 255/30R20 K1a K1b K2b T92 Cbo Cpe NoH
e1*2007/46*1666*.. 135-270 255/35R20 K1a K1b K2b V20 S05
135-270 265/30R20 K1c K2c K5d K5i K5k K6i K6r K9v T94
135-270 275/30R20 K2c K6i K6r K9v R03
E-Klasse T-Modell 110-210 235/35R20 R02 R37 T92 A06 A12 A14
R1ES 110-210 245/35R20 K1a K1b K5d T95 A16 A18 A58
e1*2007/46*1560*.. 110-210 255/35R20 K1c K2b K5d K5i K5k T97 Car KOV NoP
110-210 255/35R20 K1c K2h K5d K5i K5k T97 V20 X77 S05
110-210 275/30R20 K2c K4i K6i K8h R03 T97
E-Klasse T-Modell 135-145 235/35R20 R02 R37 T92 A06 A12 A14
4matic 135-270 245/35R20 K1a K1b K5d T95 A16 A18 A56
R1ES 135-270 255/35R20 K1c K2b K5d K5i K5k T97 Car KOV NoP
e1*2007/46*1560*.. 135-270 255/35R20 K1c K2h K5d K5i K5k T97 V20 X77 S05
135-270 275/30R20 K2c K4i K6i K8h R03 T97
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6x K8a T92 A06 A12 A14
245G, -/AMG 265, 280 235/40R20 K2b K6x K8a A16 A18 A56
e1*2001/116*0470*..; 265, 280 245/35R20 K2b K6x K8a S04
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K2b K6x K8a
265, 280 255/35R20 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 235/35R20 K1a K1b K2b K5v K6x K8a A06 A12 A14
245G 80-155 235/40R20 K1a K1b K2b K5v K6x K8a A16 A18 A57
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i Flh S04
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/45R20 A12 R02 A06 A14 A16
204X 270 235/45R20 A10 R03 R70 A18 A56 V20
e1*2001/116* 270 245/45R20 A32 M+S S07
0480*18-.. 270 255/40R20 A91
(FIN: W..253...) 270 255/45R20 A91
270 265/40R20 A12
270 265/45R20 A12 K3u
GLC 43 AMG Coupé 270 235/45R20 A12 R02 A06 A14 A16
204X 270 235/45R20 A10 M+S A18 A56 Flh
e1*2001/116* 270 245/45R20 A12 R02 V20 S07
0480*18-.. 270 245/45R20 A32 M+S
(FIN: W..253...) 270 255/40R20 A91
270 255/45R20 A91
270 265/40R20 A12
270 265/45R20 A12 K3u
270 275/40R20 A12 R03
GLC-Coupé 100-190 235/45R20 A10 A06 A14 A16
204X 100-190 245/45R20 A32 A18 A57 Flh
e1*2001/116* 100-190 255/40R20 A91 KMV V20 S07
0480*18-.. 100-190 255/45R20 A91
(FIN: W..253...) 100-190 265/40R20 A12
100-190 265/45R20 A12 K3u
100-190 275/40R20 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 7 von 17

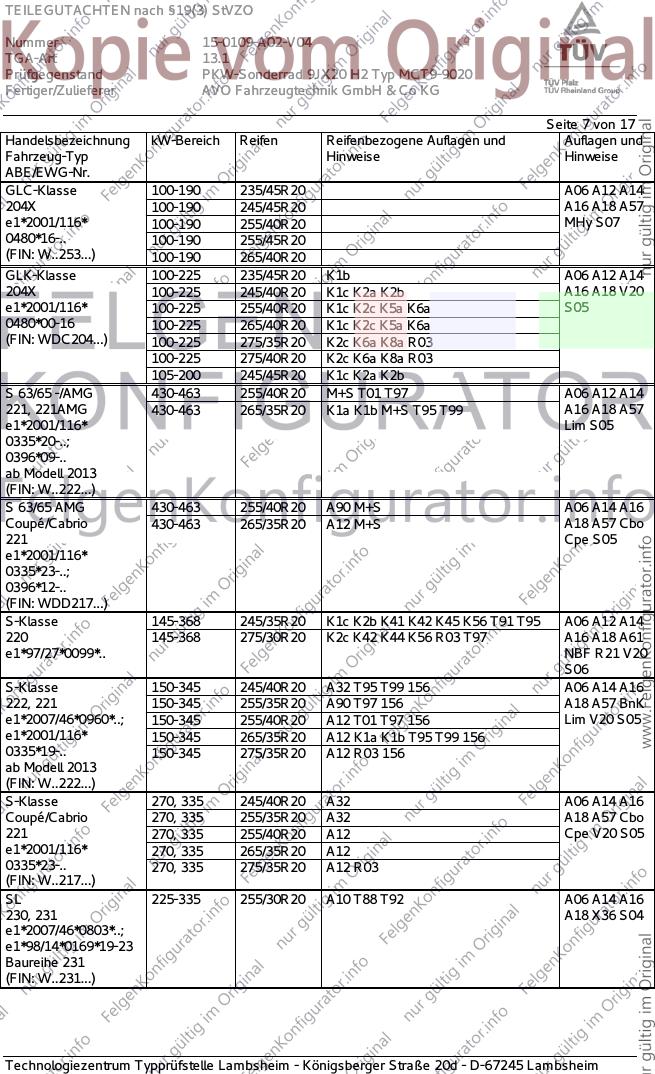

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 100-190 235/45R20 A06 A12 A14
204X 100-190 245/45R20 A16 A18 A57
e1*2001/116* 100-190 255/40R20 MHy S07
0480*16-.. 100-190 255/45R20
(FIN: W..253...) 100-190 265/40R20
GLK-Klasse 100-225 235/45R20 K1b A06 A12 A14
204X 100-225 245/40R20 K1c K2a K2b A16 A18 V20
e1*2001/116* 100-225 255/40R20 K1c K2c K5a K6a S05
0480*00-16 100-225 265/40R20 K1c K2c K5a K6a
(FIN: WDC204...) 100-225 275/35R20 K2c K6a K8a R03
100-225 275/40R20 K2c K6a K8a R03
105-200 245/45R20 K1c K2a K2b
S 63/65 -/AMG 430-463 255/40R20 M+S T01 T97 A06 A12 A14
221, 221AMG 430-463 265/35R20 K1a K1b M+S T95 T99 A16 A18 A57
e1*2001/116* Lim S05
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/40R20 A90 M+S A06 A14 A16
Coupé/Cabrio 430-463 265/35R20 A12 M+S A18 A57 Cbo
221 Cpe S05
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A06 A12 A14
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A16 A18 A61
e1*97/27*0099*.. NBF R21 V20
S06
S-Klasse 150-345 245/40R20 A32 T95 T99 156 A06 A14 A16
222, 221 150-345 255/35R20 A90 T97 156 A18 A57 BnK
e1*2007/46*0960*..; 150-345 255/40R20 A12 T01 T97 156 Lim V20 S05
e1*2001/116* 150-345 265/35R20 A12 K1a K1b T95 T99 156
0335*19-.. 150-345 275/35R20 A12 R03 156
ab Modell 2013
(FIN: W..222...)
S-Klasse 270, 335 245/40R20 A32 A06 A14 A16
Coupé/Cabrio 270, 335 255/35R20 A32 A18 A57 Cbo
221 270, 335 255/40R20 A12 Cpe V20 S05
e1*2001/116* 270, 335 265/35R20 A12
0335*23-.. 270, 335 275/35R20 A12 R03
(FIN: W..217...)
SL 225-335 255/30R20 A10 T88 T92 A06 A14 A16
230, 231 A18 X36 S04
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong Korando 100-120 235/40R20 K1b K2b A06 A12 A14
4WD (IV) 100-120 235/45R20 K1b K2b A16 A18 A56
CW 100-120 245/40R20 K1a K1b K2a K2b K3a K5w K6w K8c S08
e8*2007/46*0360*.. 100-120 255/40R20 K1c K2c K3a K5w K6w K8c
VW Touareg (III) 170-250 255/50R20 153 A06 A07 A12
CR 170-250 265/45R20 156 A14 A16 A18
e1*2007/46*1827*.. 170-250 275/45R20 154 A56 L06 S03
170-250 285/45R20 153
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage des vorliegenden
Teilegutachtens unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der vorgeschriebenen Änderungsabnahme
vorzuführen.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 9 von 17
Die Bezieher der Räder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
153 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1530 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
154 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1540 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A06 Die Mindesteinschraubtiefen der Radschrauben bzw. Muttern betragen (sofern serienmäßig
nicht unterschritten) 6,5 Umdrehungen für M12x1,5; 7,5 Umdrehungen für M12x1,25 und M14x1,5; 8
Umdrehungen für Gewinde 1/2" UNF bzw. 9 Umdrehungen für M14x1,25.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 10 von 17

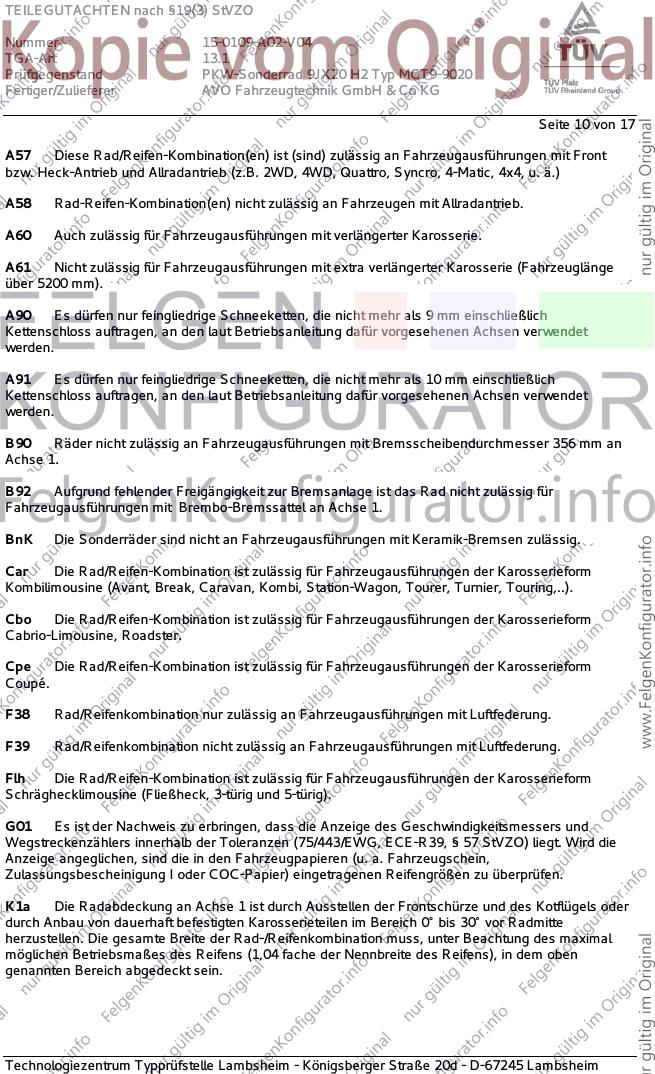

A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B90 Räder nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm an
Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 11 von 17
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

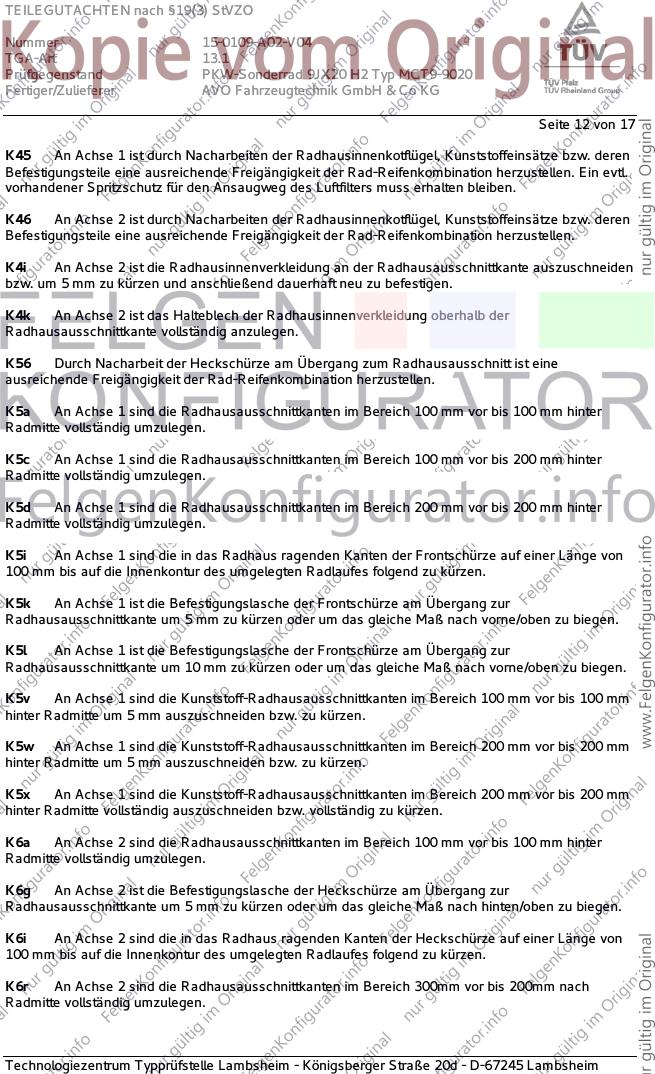

Seite 12 von 17
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

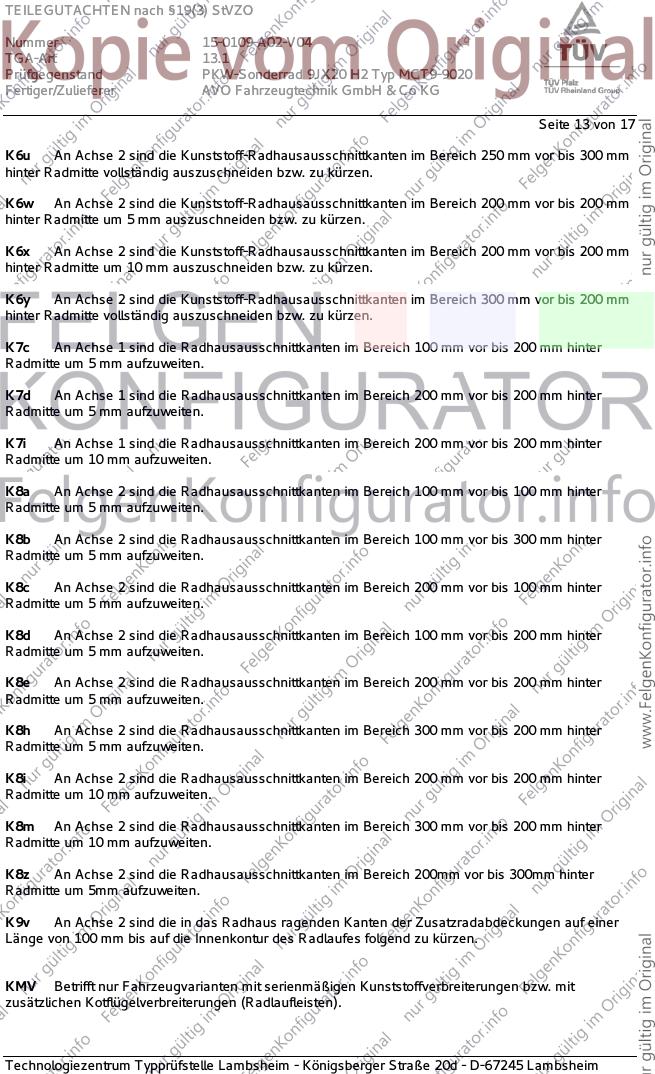

Seite 13 von 17
K6u An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 250 mm vor bis 300 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter
Radmitte um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

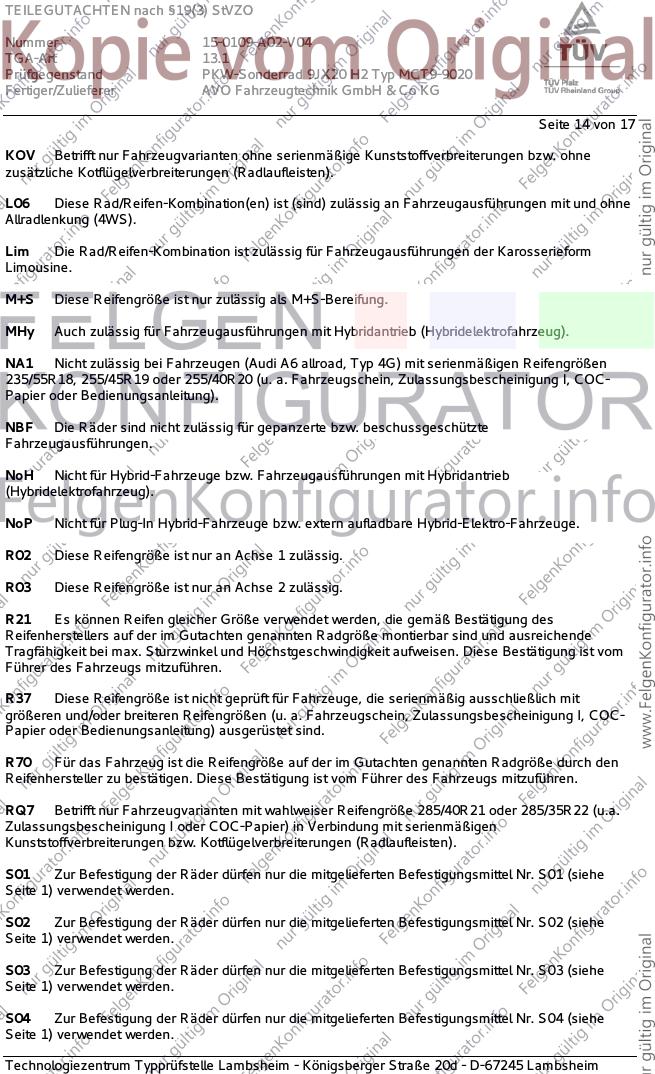

Seite 14 von 17
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
NoP Nicht für Plug-In Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RQ7 Betrifft nur Fahrzeugvarianten mit wahlweiser Reifengröße 285/40R21 oder 285/35R22 (u.a.
Zulassungsbescheinigung I oder COC-Papier) in Verbindung mit serienmäßigen
Kunststoffverbreiterungen bzw. Kotflügelverbreiterungen (Radlaufleisten).
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG
Seite 15 von 17
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

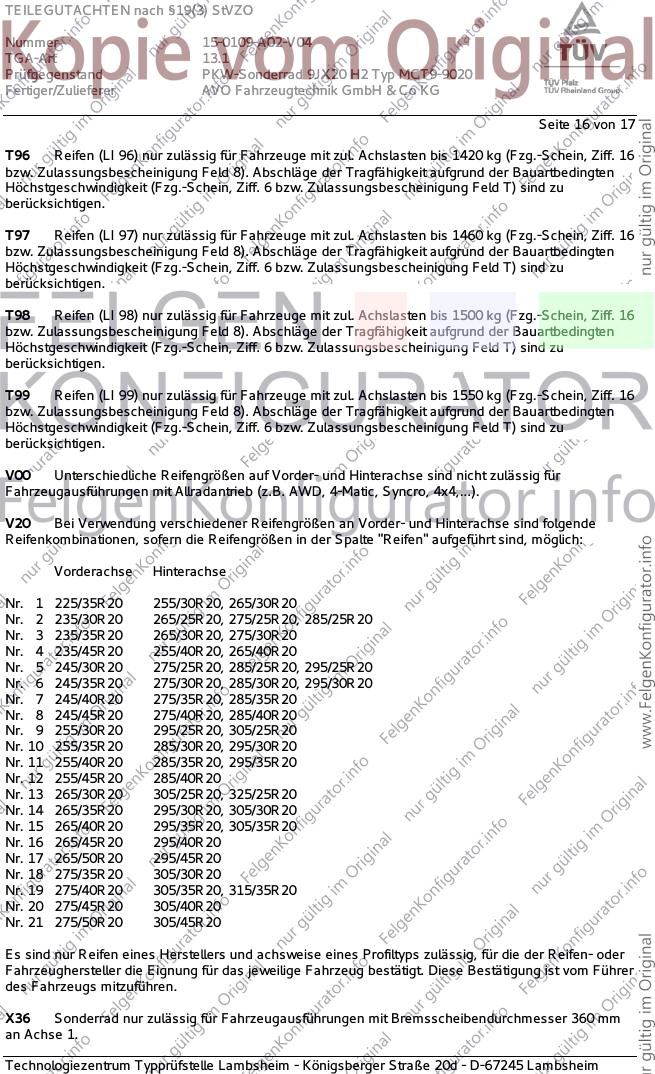

Seite 16 von 17
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20, 285/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
TEILEGUTACHTEN nach §19(3) StVZO
Nummer 15-0109-A02-V04
TGA-Art 13.1
Prüfgegenstand PKW-Sonderrad 9JX20 H2 Typ MCT9-9020
Fertiger/Zulieferer AVO Fahrzeugtechnik GmbH & Co KG

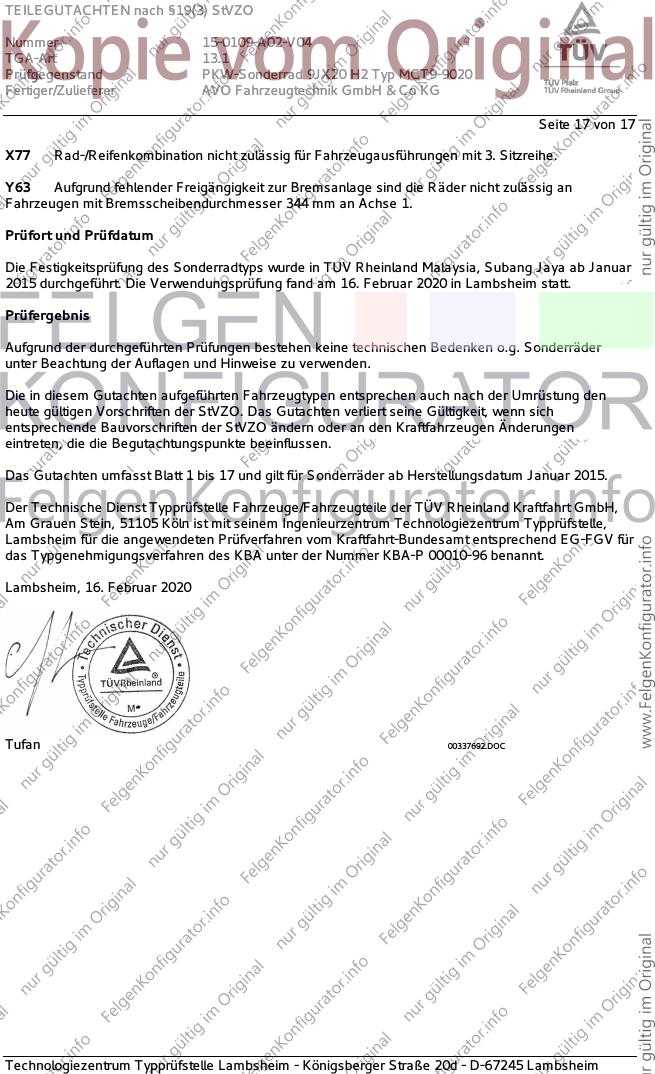

Seite 17 von 17
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TUV Rheinland Malaysia, Subang Jaya ab Januar
2015 durchgeführt. Die Verwendungsprüfung fand am 16. Februar 2020 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Januar 2015.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Februar 2020
Tufan 00337692.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
