GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 1 von 30
Auftraggeber Kautschuk-Verwertungs GmbH
An der Walkmühle 2
46356 Essen
QM-Nr. 49 02 0182005
Prüfgegenstand PKW-Sonderrad
Modell TN30
Typ TN30-8519
Radgröße 8.5JX19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- last Abrollumfang
Lochkreis- (mm)/ tiefe (mm) (kg) (mm)
Mittenloch-ø (mm)
MB TN30-8519 MB/ ohne Ring 5/112/66,6 35,1 850 2300
Kennzeichnungen
KBA-Nummer 55745
Herstellerzeichen TOMASON
Radtyp und Ausführung TN30-8519 (s.o.)
Radgröße 8.5JX19H2
Einpresstiefe ET.. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 140 30
S02 Schraube M14x1,5 Kegel 60° 120 28,3
S03 Schraube M14x1,5 Kegel 60° 150 28,3
S04 Schraube M14x1,5 2-teilig mitgel. Kegel 60° 160 30
S05 Schraube M14x1,5 Kegel 60° 130 28,3
S06 Schraube M14x1,5 Kegel 60° 160 28,3
S07 Schraube M14x1,5 Kegel 60° 180 33
S08 Schraube M14x1,5 Kegel 60° 140 28,3
S09 Schraube M12x1,5 Kegel 60° 130 28
S10 Schraube M14x1,5 Kegel 60° 180 30
S11 Schraube M14x1,5 Kegel 60° 150 30
S12 Schraube M12x1,5 Kegel 60° 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an den im
Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprüfungen
durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Ssangyong, KG Mobility
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

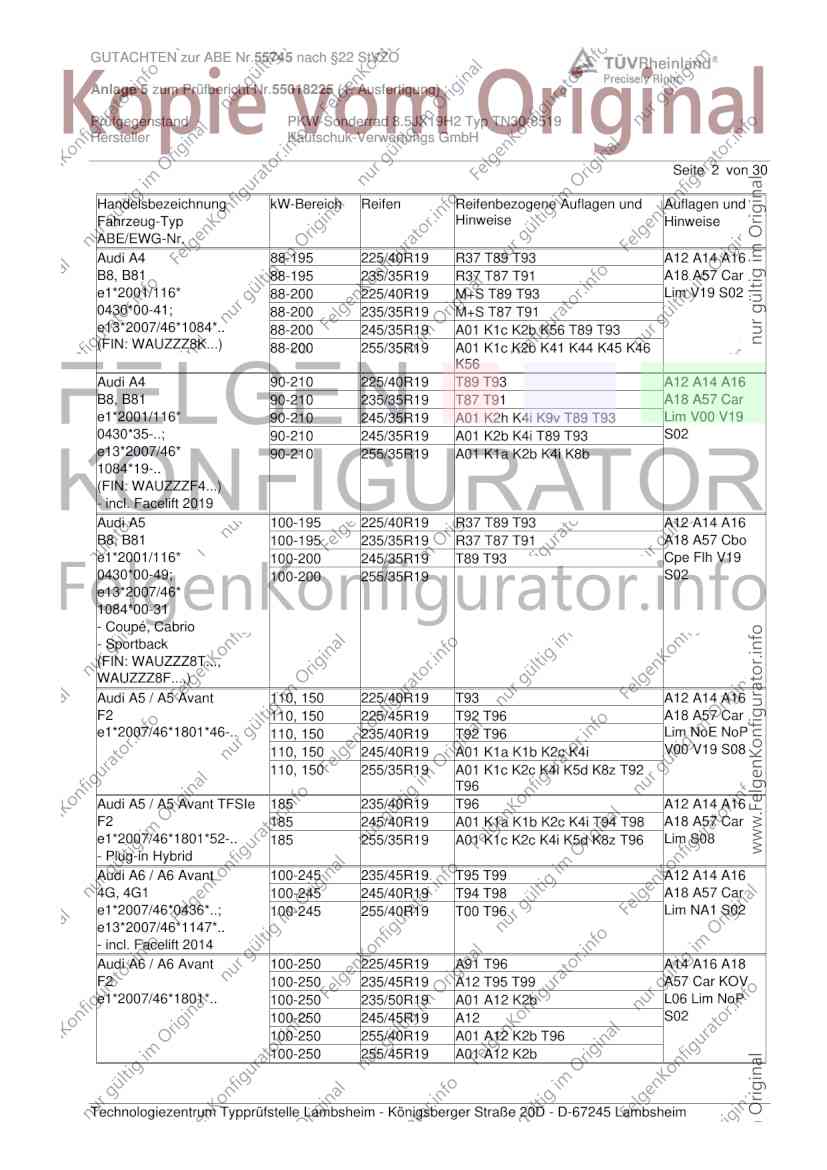

GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 2 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A16
B8, B81 88-195 235/35R19 R37 T87 T91 A18 A57 Car
e1*2001/116* 88-200 225/40R19 M+S T89 T93 Lim V19 S02
0430*00-41; 88-200 235/35R19 M+S T87 T91
e13*2007/46*1084*.. 88-200 245/35R19 A01 K1c K2b K56 T89 T93
(FIN: WAUZZZ8K...) 88-200 255/35R19 A01 K1c K2b K41 K44 K45 K46
K56
Audi A4 90-210 225/40R19 T89 T93 A12 A14 A16
B8, B81 90-210 235/35R19 T87 T91 A18 A57 Car
e1*2001/116* 90-210 245/35R19 A01 K2h K4i K9v T89 T93 Lim V00 V19
0430*35-..; 90-210 245/35R19 A01 K2b K4i T89 T93 S02
e13*2007/46* 90-210 255/35R19 A01 K1a K2b K4i K8b
1084*19-..
(FIN: WAUZZZF4...)
- incl. Facelift 2019
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A16
B8, B81 100-195 235/35R19 R37 T87 T91 A18 A57 Cbo
e1*2001/116* 100-200 245/35R19 T89 T93 Cpe Flh V19
0430*00-49; 100-200 255/35R19 S02
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 / A5 Avant 110, 150 225/40R19 T93 A12 A14 A16
F2 110, 150 225/45R19 T92 T96 A18 A57 Car
e1*2007/46*1801*46-.. 110, 150 235/40R19 T92 T96 Lim NoE NoP
110, 150 245/40R19 A01 K1a K1b K2c K4i V00 V19 S08
110, 150 255/35R19 A01 K1c K2c K4i K5d K8z T92
T96
Audi A5 / A5 Avant TFSIe 185 235/40R19 T96 A12 A14 A16
F2 185 245/40R19 A01 K1a K1b K2c K4i T94 T98 A18 A57 Car
e1*2007/46*1801*52-.. 185 255/35R19 A01 K1c K2c K4i K5d K8z T96 Lim S08
- Plug-in Hybrid
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 A12 A14 A16
4G, 4G1 100-245 245/40R19 T94 T98 A18 A57 Car
e1*2007/46*0436*..; 100-245 255/40R19 T00 T96 Lim NA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 / A6 Avant 100-250 225/45R19 A91 T96 A14 A16 A18
F2 100-250 235/45R19 A12 T95 T99 A57 Car KOV
e1*2007/46*1801*.. 100-250 235/50R19 A01 A12 K2b L06 Lim NoP
100-250 245/45R19 A12 S02
100-250 255/40R19 A01 A12 K2b T96
100-250 255/45R19 A01 A12 K2b
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

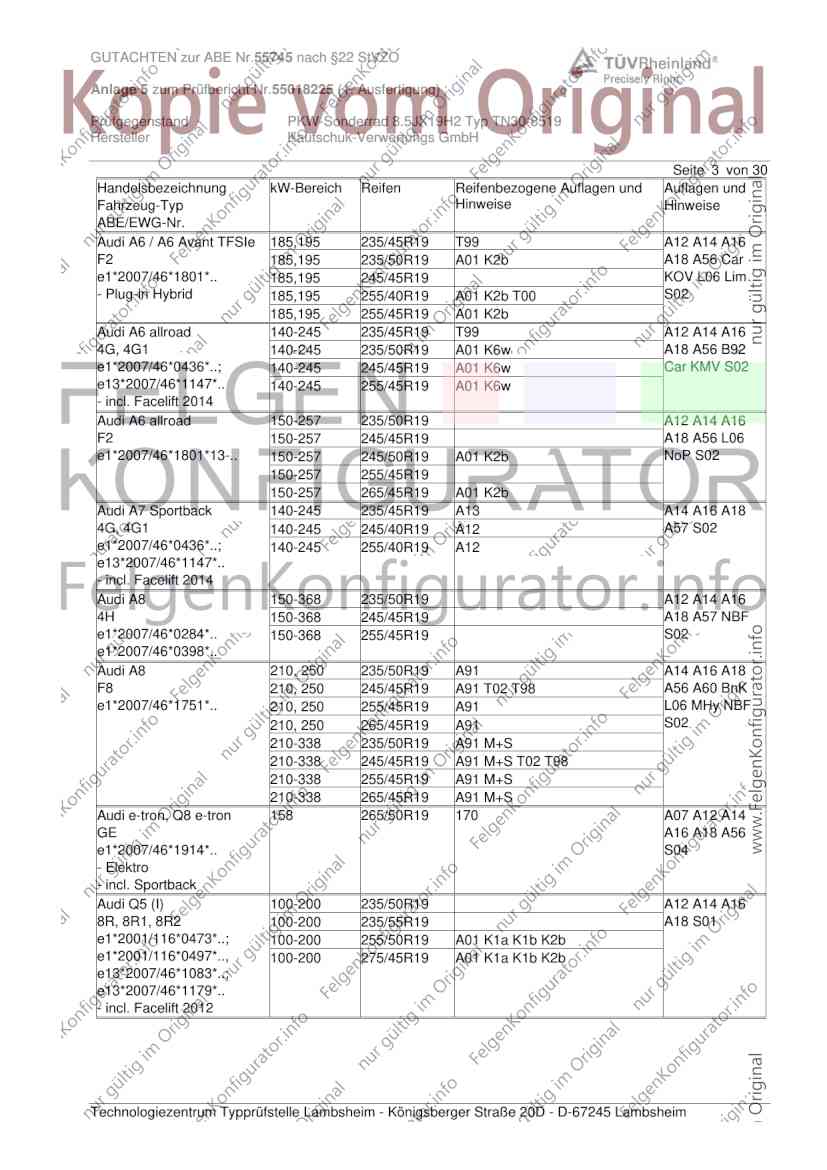

GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 3 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant TFSIe 185,195 235/45R19 T99 A12 A14 A16
F2 185,195 235/50R19 A01 K2b A18 A56 Car
e1*2007/46*1801*.. 185,195 245/45R19 KOV L06 Lim
- Plug-in Hybrid 185,195 255/40R19 A01 K2b T00 S02
185,195 255/45R19 A01 K2b
Audi A6 allroad 140-245 235/45R19 T99 A12 A14 A16
4G, 4G1 140-245 235/50R19 A01 K6w A18 A56 B92
e1*2007/46*0436*..; 140-245 245/45R19 A01 K6w Car KMV S02
e13*2007/46*1147*.. 140-245 255/45R19 A01 K6w
- incl. Facelift 2014
Audi A6 allroad 150-257 235/50R19 A12 A14 A16
F2 150-257 245/45R19 A18 A56 L06
e1*2007/46*1801*13-.. 150-257 245/50R19 A01 K2b NoP S02
150-257 255/45R19
150-257 265/45R19 A01 K2b
Audi A7 Sportback 140-245 235/45R19 A13 A14 A16 A18
4G, 4G1 140-245 245/40R19 A12 A57 S02
e1*2007/46*0436*..; 140-245 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 A12 A14 A16
4H 150-368 245/45R19 A18 A57 NBF
e1*2007/46*0284*.. 150-368 255/45R19 S02
e1*2007/46*0398*..
Audi A8 210, 250 235/50R19 A91 A14 A16 A18
F8 210, 250 245/45R19 A91 T02 T98 A56 A60 BnK
e1*2007/46*1751*.. 210, 250 255/45R19 A91 L06 MHy NBF
210, 250 265/45R19 A91 S02
210-338 235/50R19 A91 M+S
210-338 245/45R19 A91 M+S T02 T98
210-338 255/45R19 A91 M+S
210-338 265/45R19 A91 M+S
Audi e-tron, Q8 e-tron 158 265/50R19 170 A07 A12 A14
GE A16 A18 A56
e1*2007/46*1914*.. S04
- Elektro
- incl. Sportback
Audi Q5 (I) 100-200 235/50R19 A12 A14 A16
8R, 8R1, 8R2 100-200 235/55R19 A18 S01
e1*2001/116*0473*..; 100-200 255/50R19 A01 K1a K1b K2b
e1*2001/116*0497*.., 100-200 275/45R19 A01 K1a K1b K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

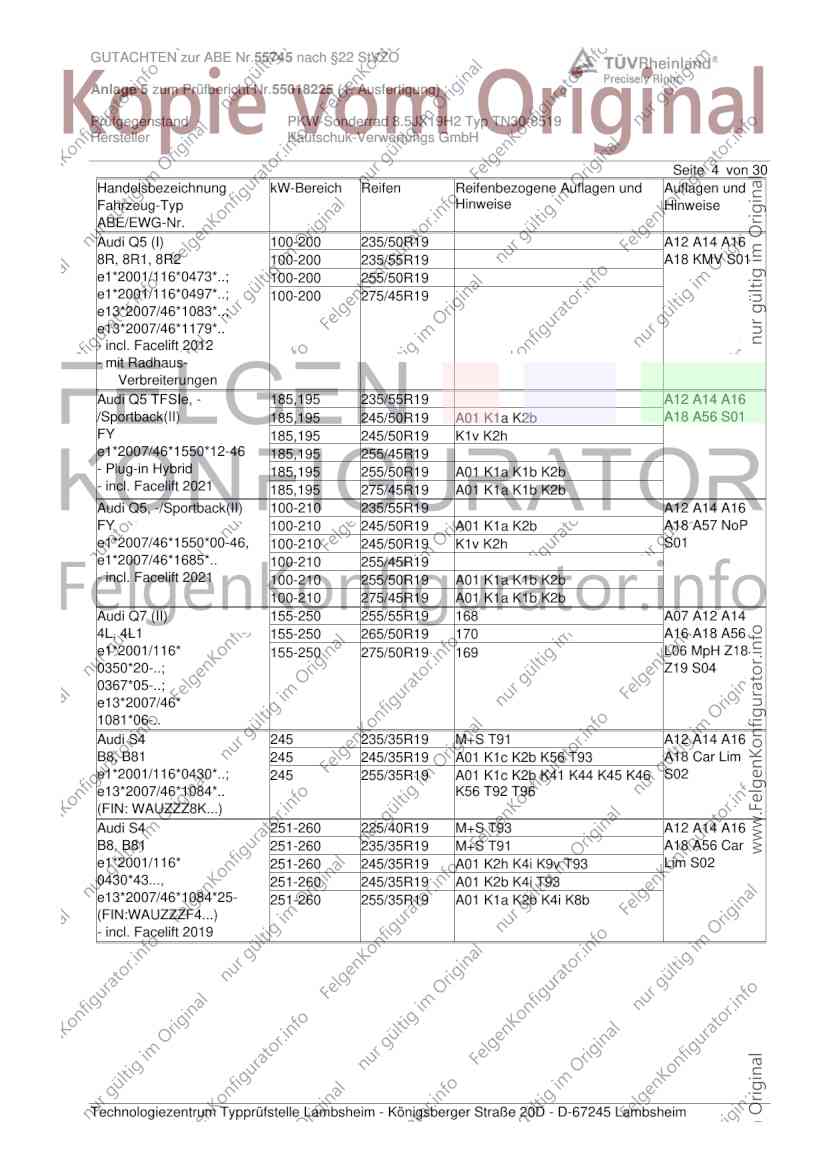

Seite 4 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 (I) 100-200 235/50R19 A12 A14 A16
8R, 8R1, 8R2 100-200 235/55R19 A18 KMV S01
e1*2001/116*0473*..; 100-200 255/50R19
e1*2001/116*0497*..; 100-200 275/45R19
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 TFSIe, - 185,195 235/55R19 A12 A14 A16
/Sportback(II) 185,195 245/50R19 A01 K1a K2b A18 A56 S01
FY 185,195 245/50R19 K1v K2h
e1*2007/46*1550*12-46 185,195 255/45R19
- Plug-in Hybrid 185,195 255/50R19 A01 K1a K1b K2b
- incl. Facelift 2021 185,195 275/45R19 A01 K1a K1b K2b
Audi Q5, -/Sportback(II) 100-210 235/55R19 A12 A14 A16
FY 100-210 245/50R19 A01 K1a K2b A18 A57 NoP
e1*2007/46*1550*00-46, 100-210 245/50R19 K1v K2h S01
e1*2007/46*1685*.. 100-210 255/45R19
- incl. Facelift 2021 100-210 255/50R19 A01 K1a K1b K2b
100-210 275/45R19 A01 K1a K1b K2b
Audi Q7 (II) 155-250 255/55R19 168 A07 A12 A14
4L, 4L1 155-250 265/50R19 170 A16 A18 A56
e1*2001/116* 155-250 275/50R19 169 L06 MpH Z18
0350*20-..; Z19 S04
0367*05-..;
e13*2007/46*
1081*06-..
Audi S4 245 235/35R19 M+S T91 A12 A14 A16
B8, B81 245 245/35R19 A01 K1c K2b K56 T93 A18 Car Lim
e1*2001/116*0430*..; 245 255/35R19 A01 K1c K2b K41 K44 K45 K46 S02
e13*2007/46*1084*.. K56 T92 T96
(FIN: WAUZZZ8K...)
Audi S4 251-260 225/40R19 M+S T93 A12 A14 A16
B8, B81 251-260 235/35R19 M+S T91 A18 A56 Car
e1*2001/116* 251-260 245/35R19 A01 K2h K4i K9v T93 Lim S02
0430*43..., 251-260 245/35R19 A01 K2b K4i T93
e13*2007/46*1084*25- 251-260 255/35R19 A01 K1a K2b K4i K8b
(FIN:WAUZZZF4...)
- incl. Facelift 2019
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim

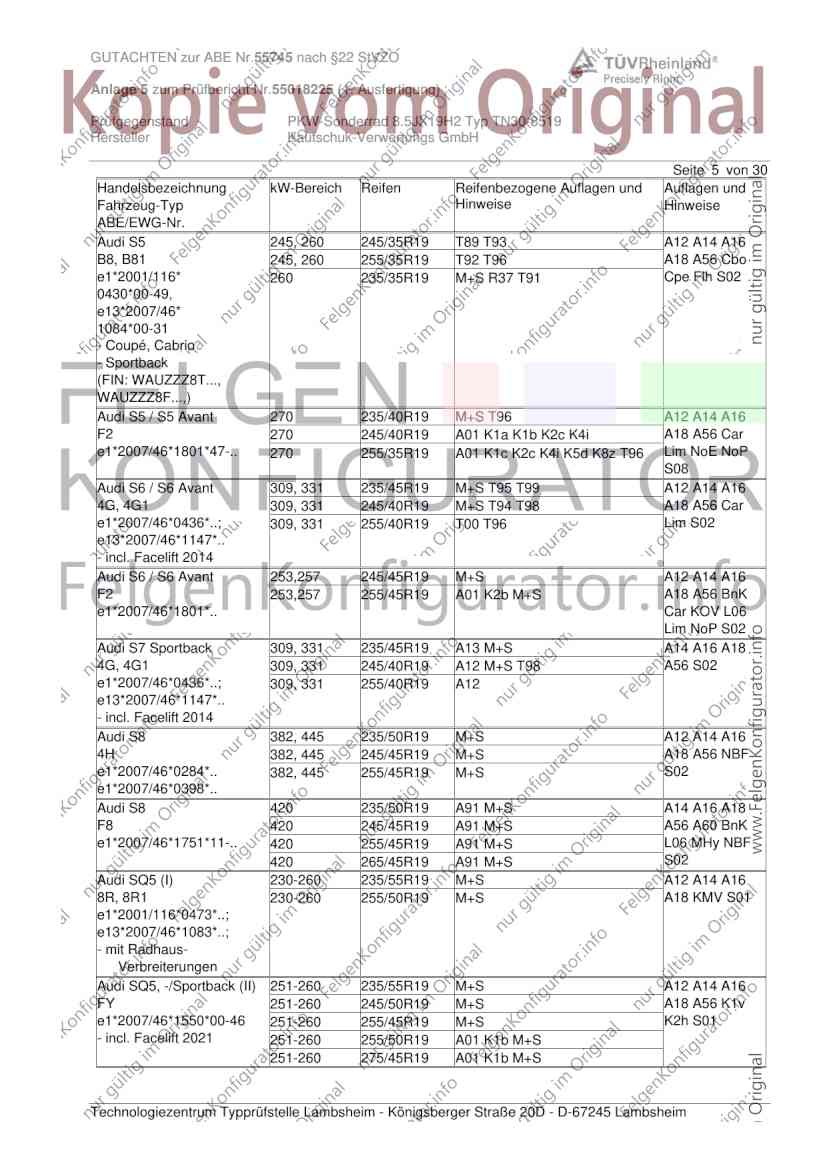

GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 5 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/35R19 T89 T93 A12 A14 A16
B8, B81 245, 260 255/35R19 T92 T96 A18 A56 Cbo
e1*2001/116* 260 235/35R19 M+S R37 T91 Cpe Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 / S5 Avant 270 235/40R19 M+S T96 A12 A14 A16
F2 270 245/40R19 A01 K1a K1b K2c K4i A18 A56 Car
e1*2007/46*1801*47-.. 270 255/35R19 A01 K1c K2c K4i K5d K8z T96 Lim NoE NoP
S08
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 A12 A14 A16
4G, 4G1 309, 331 245/40R19 M+S T94 T98 A18 A56 Car
e1*2007/46*0436*..; 309, 331 255/40R19 T00 T96 Lim S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S6 / S6 Avant 253,257 245/45R19 M+S A12 A14 A16
F2 253,257 255/45R19 A01 K2b M+S A18 A56 BnK
e1*2007/46*1801*.. Car KOV L06
Lim NoP S02
Audi S7 Sportback 309, 331 235/45R19 A13 M+S A14 A16 A18
4G, 4G1 309, 331 245/40R19 A12 M+S T98 A56 S02
e1*2007/46*0436*..; 309, 331 255/40R19 A12
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382, 445 235/50R19 M+S A12 A14 A16
4H 382, 445 245/45R19 M+S A18 A56 NBF
e1*2007/46*0284*.. 382, 445 255/45R19 M+S S02
e1*2007/46*0398*..
Audi S8 420 235/50R19 A91 M+S A14 A16 A18
F8 420 245/45R19 A91 M+S A56 A60 BnK
e1*2007/46*1751*11-.. 420 255/45R19 A91 M+S L06 MHy NBF
420 265/45R19 A91 M+S S02
Audi SQ5 (I) 230-260 235/55R19 M+S A12 A14 A16
8R, 8R1 230-260 255/50R19 M+S A18 KMV S01
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
Audi SQ5, -/Sportback (II) 251-260 235/55R19 M+S A12 A14 A16
FY 251-260 245/50R19 M+S A18 A56 K1v
e1*2007/46*1550*00-46 251-260 255/45R19 M+S K2h S01
- incl. Facelift 2021 251-260 255/50R19 A01 K1b M+S
251-260 275/45R19 A01 K1b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

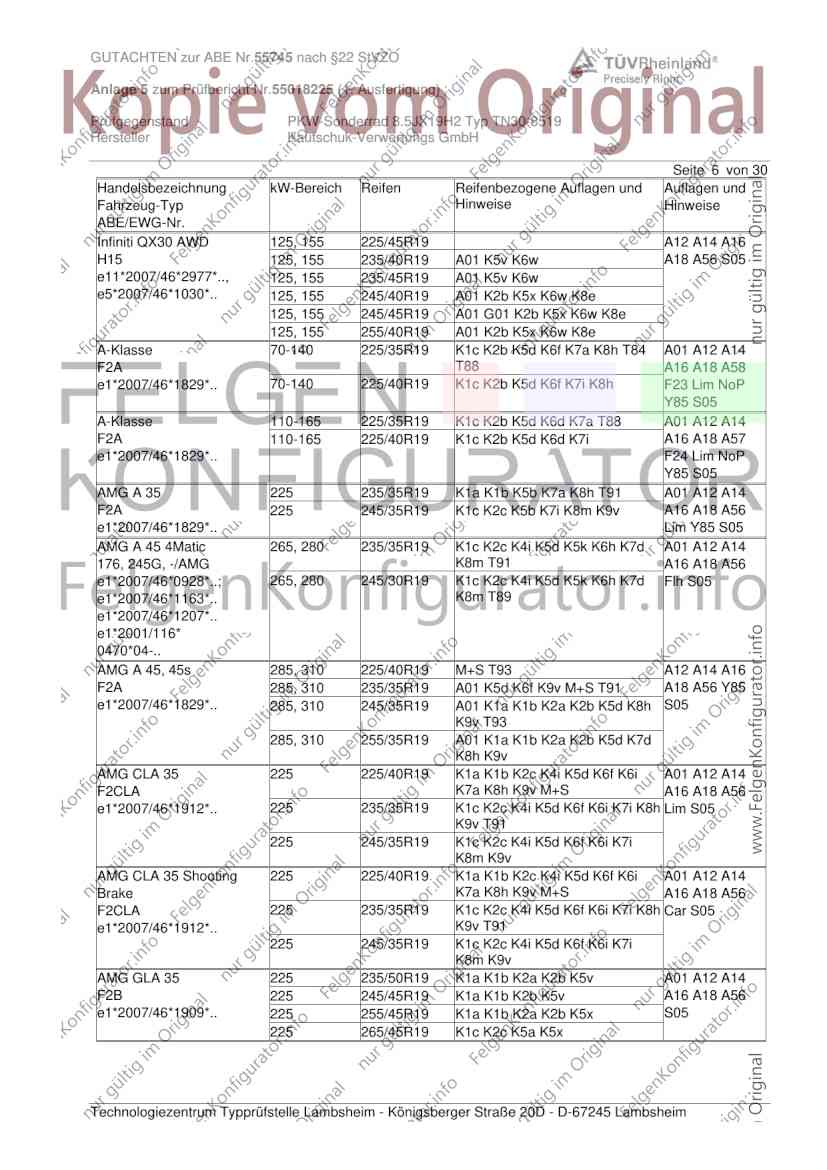

Seite 6 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Infiniti QX30 AWD 125, 155 225/45R19 A12 A14 A16
H15 125, 155 235/40R19 A01 K5v K6w A18 A56 S05
e11*2007/46*2977*.., 125, 155 235/45R19 A01 K5v K6w
e5*2007/46*1030*.. 125, 155 245/40R19 A01 K2b K5x K6w K8e
125, 155 245/45R19 A01 G01 K2b K5x K6w K8e
125, 155 255/40R19 A01 K2b K5x K6w K8e
A-Klasse 70-140 225/35R19 K1c K2b K5d K6f K7a K8h T84 A01 A12 A14
F2A T88 A16 A18 A58
e1*2007/46*1829*.. 70-140 225/40R19 K1c K2b K5d K6f K7i K8h F23 Lim NoP
Y85 S05
A-Klasse 110-165 225/35R19 K1c K2b K5d K6d K7a T88 A01 A12 A14
F2A 110-165 225/40R19 K1c K2b K5d K6d K7i A16 A18 A57
e1*2007/46*1829*.. F24 Lim NoP
Y85 S05
AMG A 35 225 235/35R19 K1a K1b K5b K7a K8h T91 A01 A12 A14
F2A 225 245/35R19 K1c K2c K5b K7i K8m K9v A16 A18 A56
e1*2007/46*1829*.. Lim Y85 S05
AMG A 45 4Matic 265, 280 235/35R19 K1c K2c K4i K5d K5k K6h K7d A01 A12 A14
176, 245G, -/AMG K8m T91 A16 A18 A56
e1*2007/46*0928*..; 265, 280 245/30R19 K1c K2c K4i K5d K5k K6h K7d Flh S05
e1*2007/46*1163*.. K8m T89
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
AMG A 45, 45s 285, 310 225/40R19 M+S T93 A12 A14 A16
F2A 285, 310 235/35R19 A01 K5d K6f K9v M+S T91 A18 A56 Y85
e1*2007/46*1829*.. 285, 310 245/35R19 A01 K1a K1b K2a K2b K5d K8h S05
K9v T93
285, 310 255/35R19 A01 K1a K1b K2a K2b K5d K7d
K8h K9v
AMG CLA 35 225 225/40R19 K1a K1b K2c K4i K5d K6f K6i A01 A12 A14
F2CLA K7a K8h K9v M+S A16 A18 A56
e1*2007/46*1912*.. 225 235/35R19 K1c K2c K4i K5d K6f K6i K7i K8h Lim S05
K9v T91
225 245/35R19 K1c K2c K4i K5d K6f K6i K7i
K8m K9v
AMG CLA 35 Shooting 225 225/40R19 K1a K1b K2c K4i K5d K6f K6i A01 A12 A14
Brake K7a K8h K9v M+S A16 A18 A56
F2CLA 225 235/35R19 K1c K2c K4i K5d K6f K6i K7i K8h Car S05
e1*2007/46*1912*.. K9v T91
225 245/35R19 K1c K2c K4i K5d K6f K6i K7i
K8m K9v
AMG GLA 35 225 235/50R19 K1a K1b K2a K2b K5v A01 A12 A14
F2B 225 245/45R19 K1a K1b K2b K5v A16 A18 A56
e1*2007/46*1909*.. 225 255/45R19 K1a K1b K2a K2b K5x S05
225 265/45R19 K1c K2c K5a K5x
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

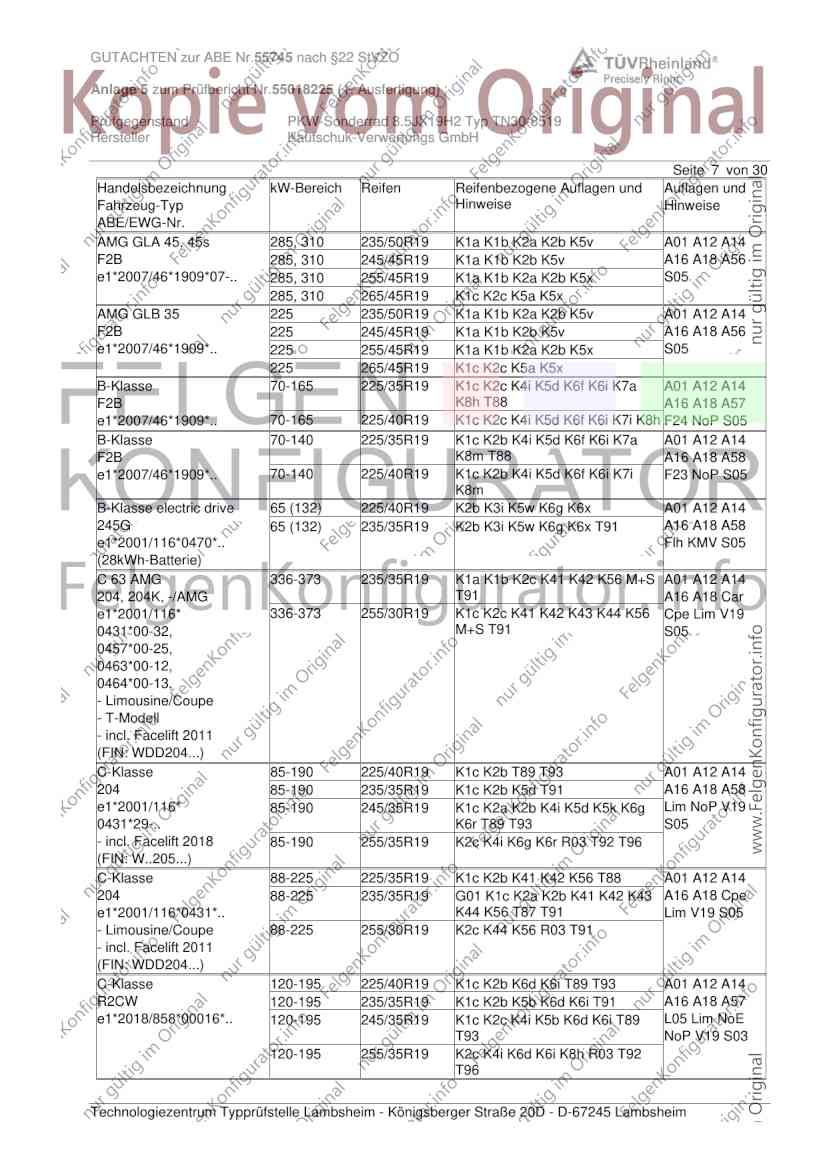

Seite 7 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
AMG GLA 45, 45s 285, 310 235/50R19 K1a K1b K2a K2b K5v A01 A12 A14
F2B 285, 310 245/45R19 K1a K1b K2b K5v A16 A18 A56
e1*2007/46*1909*07-.. 285, 310 255/45R19 K1a K1b K2a K2b K5x S05
285, 310 265/45R19 K1c K2c K5a K5x
AMG GLB 35 225 235/50R19 K1a K1b K2a K2b K5v A01 A12 A14
F2B 225 245/45R19 K1a K1b K2b K5v A16 A18 A56
e1*2007/46*1909*.. 225 255/45R19 K1a K1b K2a K2b K5x S05
225 265/45R19 K1c K2c K5a K5x
B-Klasse 70-165 225/35R19 K1c K2c K4i K5d K6f K6i K7a A01 A12 A14
F2B K8h T88 A16 A18 A57
e1*2007/46*1909*.. 70-165 225/40R19 K1c K2c K4i K5d K6f K6i K7i K8h F24 NoP S05
B-Klasse 70-140 225/35R19 K1c K2b K4i K5d K6f K6i K7a A01 A12 A14
F2B K8m T88 A16 A18 A58
e1*2007/46*1909*.. 70-140 225/40R19 K1c K2b K4i K5d K6f K6i K7i F23 NoP S05
K8m
B-Klasse electric drive 65 (132) 225/40R19 K2b K3i K5w K6g K6x A01 A12 A14
245G 65 (132) 235/35R19 K2b K3i K5w K6g K6x T91 A16 A18 A58
e1*2001/116*0470*.. Flh KMV S05
(28kWh-Batterie)
C 63 AMG 336-373 235/35R19 K1a K1b K2c K41 K42 K56 M+S A01 A12 A14
204, 204K, -/AMG T91 A16 A18 Car
e1*2001/116* 336-373 255/30R19 K1c K2c K41 K42 K43 K44 K56 Cpe Lim V19
0431*00-32, M+S T91 S05
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-190 225/40R19 K1c K2b T89 T93 A01 A12 A14
204 85-190 235/35R19 K1c K2b K5d T91 A16 A18 A58
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g Lim NoP V19
0431*29-.. K6r T89 T93 S05
- incl. Facelift 2018 85-190 255/35R19 K2c K4i K6g K6r R03 T92 T96
(FIN: W..205...)
C-Klasse 88-225 225/35R19 K1c K2b K41 K42 K56 T88 A01 A12 A14
204 88-225 235/35R19 G01 K1c K2a K2b K41 K42 K43 A16 A18 Cpe
e1*2001/116*0431*.. K44 K56 T87 T91 Lim V19 S05
- Limousine/Coupe 88-225 255/30R19 K2c K44 K56 R03 T91
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 120-195 225/40R19 K1c K2b K6d K6i T89 T93 A01 A12 A14
R2CW 120-195 235/35R19 K1c K2b K5b K6d K6i T91 A16 A18 A57
e1*2018/858*00016*.. 120-195 245/35R19 K1c K2c K4i K5b K6d K6i T89 L05 Lim NoE
T93 NoP V19 S03
120-195 255/35R19 K2c K4i K6d K6i K8h R03 T92
T96
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

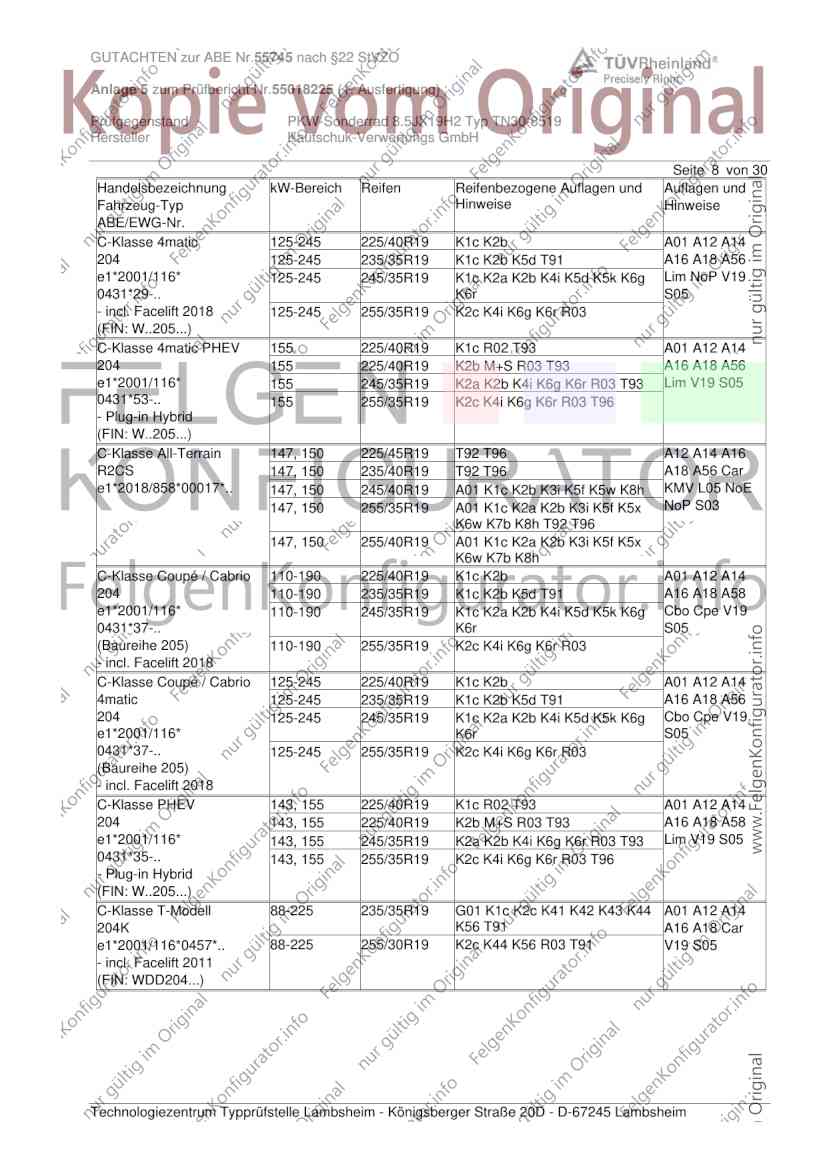

Seite 8 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 125-245 225/40R19 K1c K2b A01 A12 A14
204 125-245 235/35R19 K1c K2b K5d T91 A16 A18 A56
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g Lim NoP V19
0431*29-.. K6r S05
- incl. Facelift 2018 125-245 255/35R19 K2c K4i K6g K6r R03
(FIN: W..205...)
C-Klasse 4matic PHEV 155 225/40R19 K1c R02 T93 A01 A12 A14
204 155 225/40R19 K2b M+S R03 T93 A16 A18 A56
e1*2001/116* 155 245/35R19 K2a K2b K4i K6g K6r R03 T93 Lim V19 S05
0431*53-.. 155 255/35R19 K2c K4i K6g K6r R03 T96
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse All-Terrain 147, 150 225/45R19 T92 T96 A12 A14 A16
R2CS 147, 150 235/40R19 T92 T96 A18 A56 Car
e1*2018/858*00017*.. 147, 150 245/40R19 A01 K1c K2b K3i K5f K5w K8h KMV L05 NoE
147, 150 255/35R19 A01 K1c K2a K2b K3i K5f K5x NoP S03
K6w K7b K8h T92 T96
147, 150 255/40R19 A01 K1c K2a K2b K3i K5f K5x
K6w K7b K8h
C-Klasse Coupé / Cabrio 110-190 225/40R19 K1c K2b A01 A12 A14
204 110-190 235/35R19 K1c K2b K5d T91 A16 A18 A58
e1*2001/116* 110-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g Cbo Cpe V19
0431*37-.. K6r S05
(Baureihe 205) 110-190 255/35R19 K2c K4i K6g K6r R03
- incl. Facelift 2018
C-Klasse Coupé / Cabrio 125-245 225/40R19 K1c K2b A01 A12 A14
4matic 125-245 235/35R19 K1c K2b K5d T91 A16 A18 A56
204 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g Cbo Cpe V19
e1*2001/116* K6r S05
0431*37-.. 125-245 255/35R19 K2c K4i K6g K6r R03
(Baureihe 205)
- incl. Facelift 2018
C-Klasse PHEV 143, 155 225/40R19 K1c R02 T93 A01 A12 A14
204 143, 155 225/40R19 K2b M+S R03 T93 A16 A18 A58
e1*2001/116* 143, 155 245/35R19 K2a K2b K4i K6g K6r R03 T93 Lim V19 S05
0431*35-.. 143, 155 255/35R19 K2c K4i K6g K6r R03 T96
- Plug-in Hybrid
(FIN: W..205...)
C-Klasse T-Modell 88-225 235/35R19 G01 K1c K2c K41 K42 K43 K44 A01 A12 A14
204K K56 T91 A16 A18 Car
e1*2001/116*0457*.. 88-225 255/30R19 K2c K44 K56 R03 T91 V19 S05
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

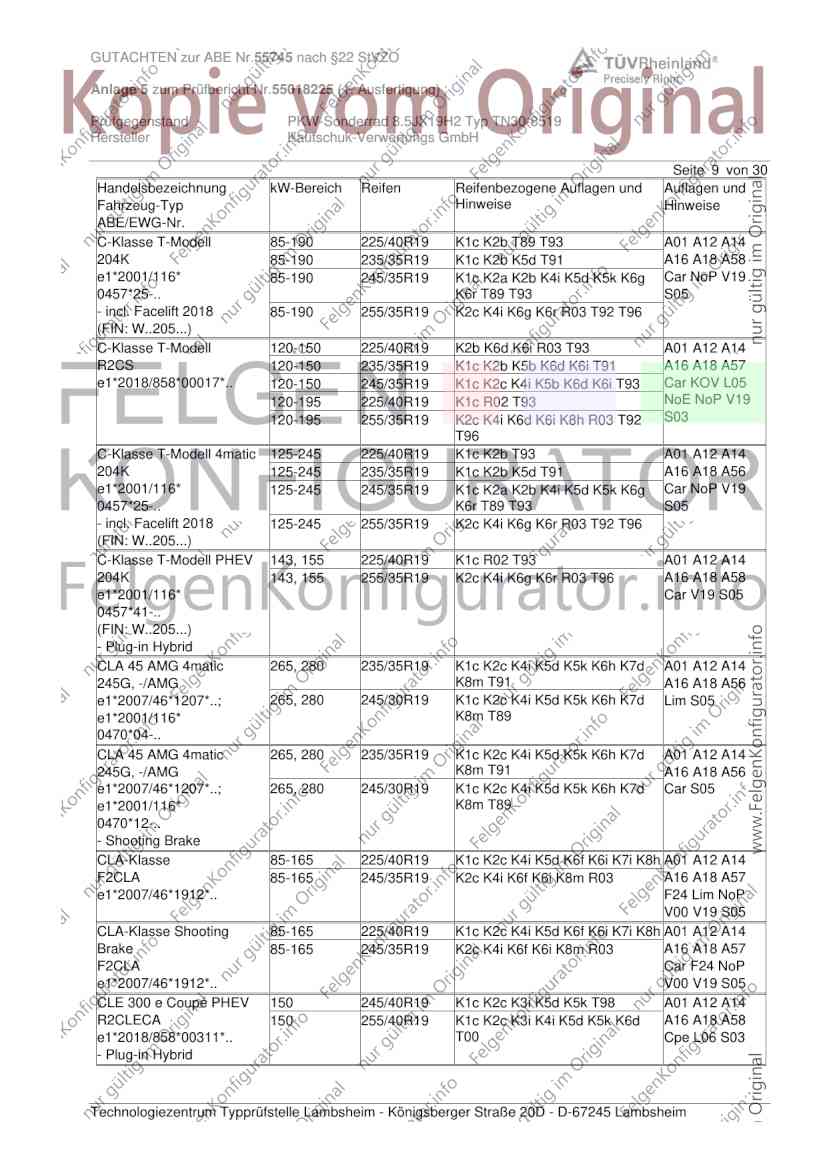

Seite 9 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 85-190 225/40R19 K1c K2b T89 T93 A01 A12 A14
204K 85-190 235/35R19 K1c K2b K5d T91 A16 A18 A58
e1*2001/116* 85-190 245/35R19 K1c K2a K2b K4i K5d K5k K6g Car NoP V19
0457*25-.. K6r T89 T93 S05
- incl. Facelift 2018 85-190 255/35R19 K2c K4i K6g K6r R03 T92 T96
(FIN: W..205...)
C-Klasse T-Modell 120-150 225/40R19 K2b K6d K6i R03 T93 A01 A12 A14
R2CS 120-150 235/35R19 K1c K2b K5b K6d K6i T91 A16 A18 A57
e1*2018/858*00017*.. 120-150 245/35R19 K1c K2c K4i K5b K6d K6i T93 Car KOV L05
120-195 225/40R19 K1c R02 T93 NoE NoP V19
120-195 255/35R19 K2c K4i K6d K6i K8h R03 T92 S03
T96
C-Klasse T-Modell 4matic 125-245 225/40R19 K1c K2b T93 A01 A12 A14
204K 125-245 235/35R19 K1c K2b K5d T91 A16 A18 A56
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g Car NoP V19
0457*25-.. K6r T89 T93 S05
- incl. Facelift 2018 125-245 255/35R19 K2c K4i K6g K6r R03 T92 T96
(FIN: W..205...)
C-Klasse T-Modell PHEV 143, 155 225/40R19 K1c R02 T93 A01 A12 A14
204K 143, 155 255/35R19 K2c K4i K6g K6r R03 T96 A16 A18 A58
e1*2001/116* Car V19 S05
0457*41-..
(FIN: W..205...)
- Plug-in Hybrid
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K5k K6h K7d A01 A12 A14
245G, -/AMG K8m T91 A16 A18 A56
e1*2007/46*1207*..; 265, 280 245/30R19 K1c K2c K4i K5d K5k K6h K7d Lim S05
e1*2001/116* K8m T89
0470*04-..
CLA 45 AMG 4matic 265, 280 235/35R19 K1c K2c K4i K5d K5k K6h K7d A01 A12 A14
245G, -/AMG K8m T91 A16 A18 A56
e1*2007/46*1207*..; 265, 280 245/30R19 K1c K2c K4i K5d K5k K6h K7d Car S05
e1*2001/116* K8m T89
0470*12-..
- Shooting Brake
CLA-Klasse 85-165 225/40R19 K1c K2c K4i K5d K6f K6i K7i K8h A01 A12 A14
F2CLA 85-165 245/35R19 K2c K4i K6f K6i K8m R03 A16 A18 A57
e1*2007/46*1912*.. F24 Lim NoP
V00 V19 S05
CLA-Klasse Shooting 85-165 225/40R19 K1c K2c K4i K5d K6f K6i K7i K8h A01 A12 A14
Brake 85-165 245/35R19 K2c K4i K6f K6i K8m R03 A16 A18 A57
F2CLA Car F24 NoP
e1*2007/46*1912*.. V00 V19 S05
CLE 300 e Coupé PHEV 150 245/40R19 K1c K2c K3i K5d K5k T98 A01 A12 A14
R2CLECA 150 255/40R19 K1c K2c K3i K4i K5d K5k K6d A16 A18 A58
e1*2018/858*00311*.. T00 Cpe L06 S03
- Plug-in Hybrid
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

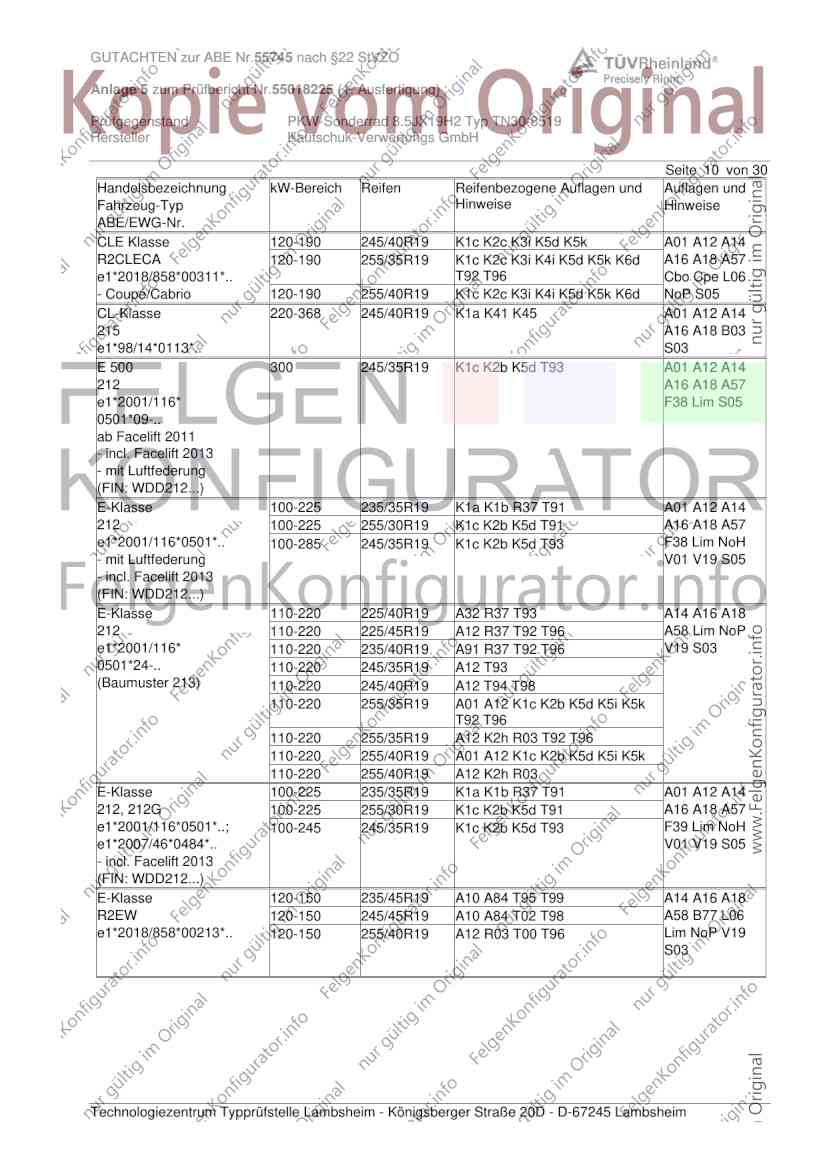

Seite 10 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLE Klasse 120-190 245/40R19 K1c K2c K3i K5d K5k A01 A12 A14
R2CLECA 120-190 255/35R19 K1c K2c K3i K4i K5d K5k K6d A16 A18 A57
e1*2018/858*00311*.. T92 T96 Cbo Cpe L06
- Coupé/Cabrio 120-190 255/40R19 K1c K2c K3i K4i K5d K5k K6d NoP S05
CL-Klasse 220-368 245/40R19 K1a K41 K45 A01 A12 A14
215 A16 A18 B03
e1*98/14*0113*.. S03
E 500 300 245/35R19 K1c K2b K5d T93 A01 A12 A14
212 A16 A18 A57
e1*2001/116* F38 Lim S05
0501*09-..
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
(FIN: WDD212...)
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A01 A12 A14
212 100-225 255/30R19 K1c K2b K5d T91 A16 A18 A57
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2b K5d T93 F38 Lim NoH
- mit Luftfederung V01 V19 S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-220 225/40R19 A32 R37 T93 A14 A16 A18
212 110-220 225/45R19 A12 R37 T92 T96 A58 Lim NoP
e1*2001/116* 110-220 235/40R19 A91 R37 T92 T96 V19 S03
0501*24-.. 110-220 245/35R19 A12 T93
(Baumuster 213) 110-220 245/40R19 A12 T94 T98
110-220 255/35R19 A01 A12 K1c K2b K5d K5i K5k
T92 T96
110-220 255/35R19 A12 K2h R03 T92 T96
110-220 255/40R19 A01 A12 K1c K2b K5d K5i K5k
110-220 255/40R19 A12 K2h R03
E-Klasse 100-225 235/35R19 K1a K1b R37 T91 A01 A12 A14
212, 212G 100-225 255/30R19 K1c K2b K5d T91 A16 A18 A57
e1*2001/116*0501*..; 100-245 245/35R19 K1c K2b K5d T93 F39 Lim NoH
e1*2007/46*0484*.. V01 V19 S05
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 120-150 235/45R19 A10 A84 T95 T99 A14 A16 A18
R2EW 120-150 245/45R19 A10 A84 T02 T98 A58 B77 L06
e1*2018/858*00213*.. 120-150 255/40R19 A12 R03 T00 T96 Lim NoP V19
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

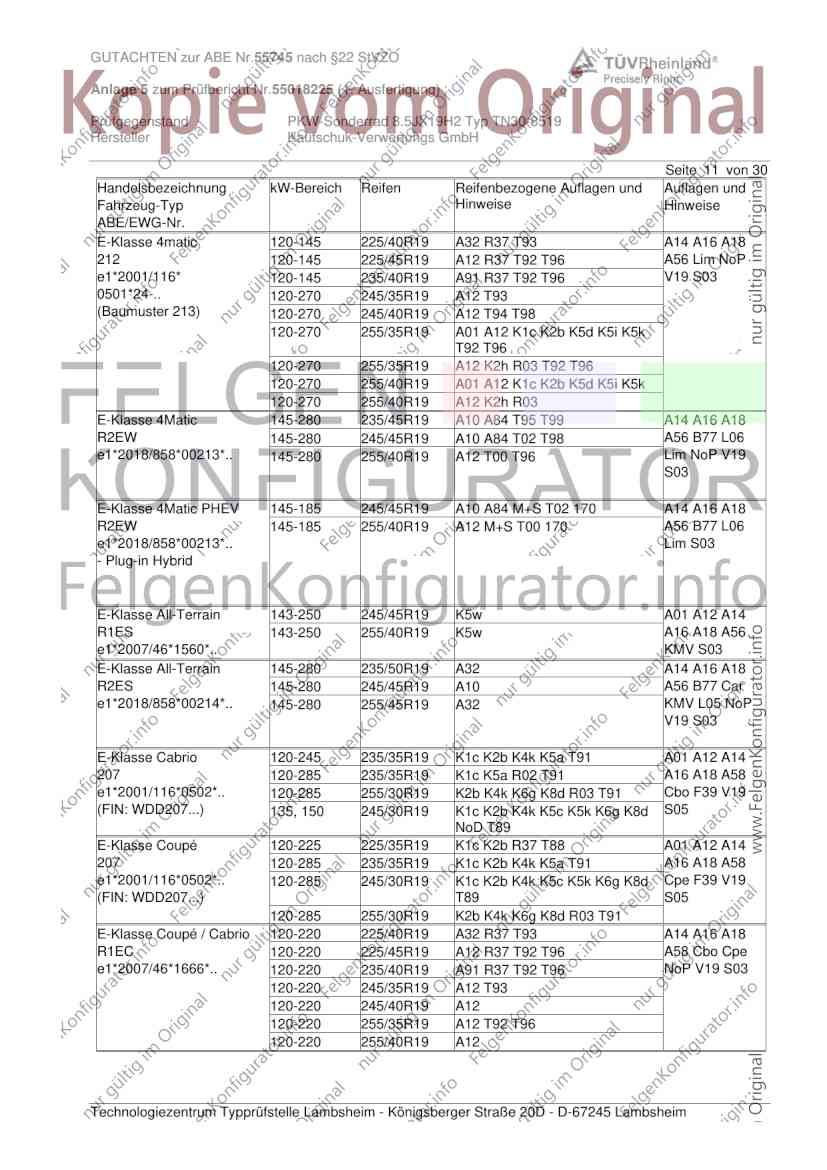

Seite 11 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 4matic 120-145 225/40R19 A32 R37 T93 A14 A16 A18
212 120-145 225/45R19 A12 R37 T92 T96 A56 Lim NoP
e1*2001/116* 120-145 235/40R19 A91 R37 T92 T96 V19 S03
0501*24-.. 120-270 245/35R19 A12 T93
(Baumuster 213) 120-270 245/40R19 A12 T94 T98
120-270 255/35R19 A01 A12 K1c K2b K5d K5i K5k
T92 T96
120-270 255/35R19 A12 K2h R03 T92 T96
120-270 255/40R19 A01 A12 K1c K2b K5d K5i K5k
120-270 255/40R19 A12 K2h R03
E-Klasse 4Matic 145-280 235/45R19 A10 A84 T95 T99 A14 A16 A18
R2EW 145-280 245/45R19 A10 A84 T02 T98 A56 B77 L06
e1*2018/858*00213*.. 145-280 255/40R19 A12 T00 T96 Lim NoP V19
S03
E-Klasse 4Matic PHEV 145-185 245/45R19 A10 A84 M+S T02 170 A14 A16 A18
R2EW 145-185 255/40R19 A12 M+S T00 170 A56 B77 L06
e1*2018/858*00213*.. Lim S03
- Plug-in Hybrid
E-Klasse All-Terrain 143-250 245/45R19 K5w A01 A12 A14
R1ES 143-250 255/40R19 K5w A16 A18 A56
e1*2007/46*1560*.. KMV S03
E-Klasse All-Terrain 145-280 235/50R19 A32 A14 A16 A18
R2ES 145-280 245/45R19 A10 A56 B77 Car
e1*2018/858*00214*.. 145-280 255/45R19 A32 KMV L05 NoP
V19 S03
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5a T91 A01 A12 A14
207 120-285 235/35R19 K1c K5a R02 T91 A16 A18 A58
e1*2001/116*0502*.. 120-285 255/30R19 K2b K4k K6g K8d R03 T91 Cbo F39 V19
(FIN: WDD207...) 135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d S05
NoD T89
E-Klasse Coupé 120-225 225/35R19 K1c K2b R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5a T91 A16 A18 A58
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d Cpe F39 V19
(FIN: WDD207...) T89 S05
120-285 255/30R19 K2b K4k K6g K8d R03 T91
E-Klasse Coupé / Cabrio 120-220 225/40R19 A32 R37 T93 A14 A16 A18
R1EC 120-220 225/45R19 A12 R37 T92 T96 A58 Cbo Cpe
e1*2007/46*1666*.. 120-220 235/40R19 A91 R37 T92 T96 NoP V19 S03
120-220 245/35R19 A12 T93
120-220 245/40R19 A12
120-220 255/35R19 A12 T92 T96
120-220 255/40R19 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

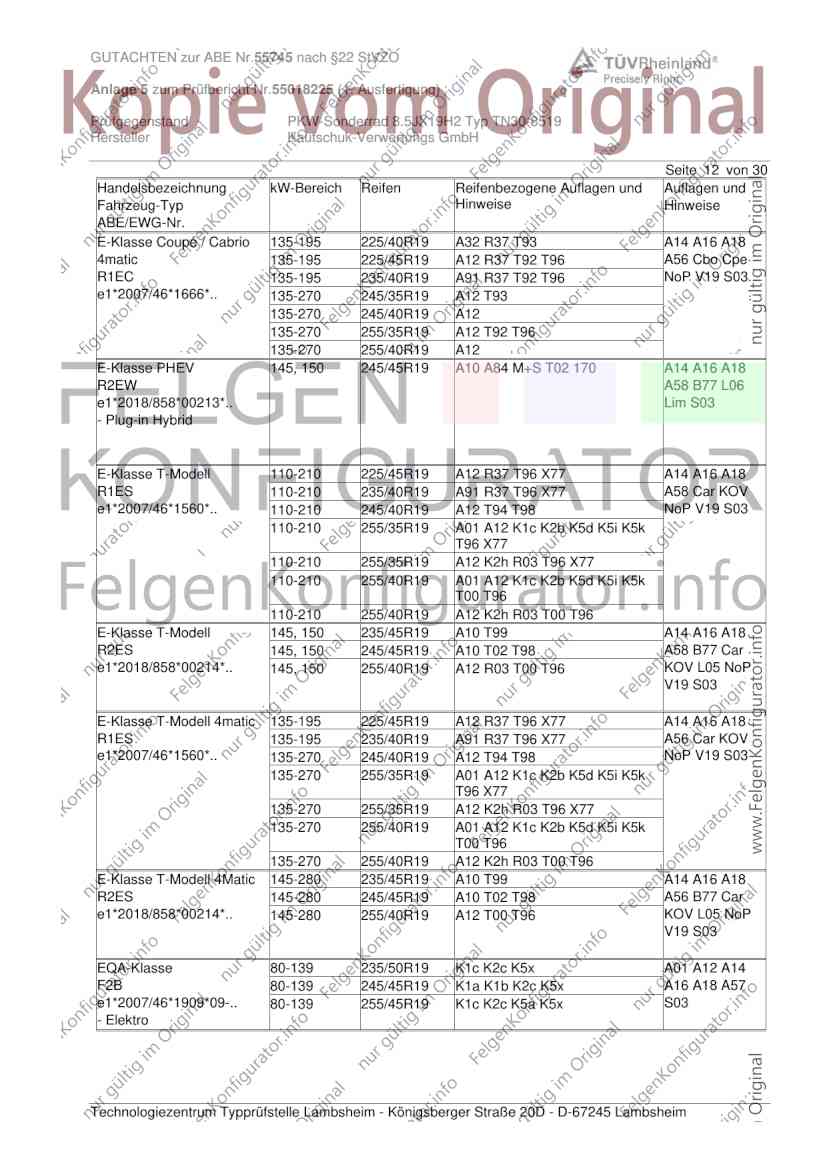

Seite 12 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / Cabrio 135-195 225/40R19 A32 R37 T93 A14 A16 A18
4matic 135-195 225/45R19 A12 R37 T92 T96 A56 Cbo Cpe
R1EC 135-195 235/40R19 A91 R37 T92 T96 NoP V19 S03
e1*2007/46*1666*.. 135-270 245/35R19 A12 T93
135-270 245/40R19 A12
135-270 255/35R19 A12 T92 T96
135-270 255/40R19 A12
E-Klasse PHEV 145, 150 245/45R19 A10 A84 M+S T02 170 A14 A16 A18
R2EW A58 B77 L06
e1*2018/858*00213*.. Lim S03
- Plug-in Hybrid
E-Klasse T-Modell 110-210 225/45R19 A12 R37 T96 X77 A14 A16 A18
R1ES 110-210 235/40R19 A91 R37 T96 X77 A58 Car KOV
e1*2007/46*1560*.. 110-210 245/40R19 A12 T94 T98 NoP V19 S03
110-210 255/35R19 A01 A12 K1c K2b K5d K5i K5k
T96 X77
110-210 255/35R19 A12 K2h R03 T96 X77
110-210 255/40R19 A01 A12 K1c K2b K5d K5i K5k
T00 T96
110-210 255/40R19 A12 K2h R03 T00 T96
E-Klasse T-Modell 145, 150 235/45R19 A10 T99 A14 A16 A18
R2ES 145, 150 245/45R19 A10 T02 T98 A58 B77 Car
e1*2018/858*00214*.. 145, 150 255/40R19 A12 R03 T00 T96 KOV L05 NoP
V19 S03
E-Klasse T-Modell 4matic 135-195 225/45R19 A12 R37 T96 X77 A14 A16 A18
R1ES 135-195 235/40R19 A91 R37 T96 X77 A56 Car KOV
e1*2007/46*1560*.. 135-270 245/40R19 A12 T94 T98 NoP V19 S03
135-270 255/35R19 A01 A12 K1c K2b K5d K5i K5k
T96 X77
135-270 255/35R19 A12 K2h R03 T96 X77
135-270 255/40R19 A01 A12 K1c K2b K5d K5i K5k
T00 T96
135-270 255/40R19 A12 K2h R03 T00 T96
E-Klasse T-Modell 4Matic 145-280 235/45R19 A10 T99 A14 A16 A18
R2ES 145-280 245/45R19 A10 T02 T98 A56 B77 Car
e1*2018/858*00214*.. 145-280 255/40R19 A12 T00 T96 KOV L05 NoP
V19 S03
EQA-Klasse 80-139 235/50R19 K1c K2c K5x A01 A12 A14
F2B 80-139 245/45R19 K1a K1b K2c K5x A16 A18 A57
e1*2007/46*1909*09-.. 80-139 255/45R19 K1c K2c K5a K5x S03
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

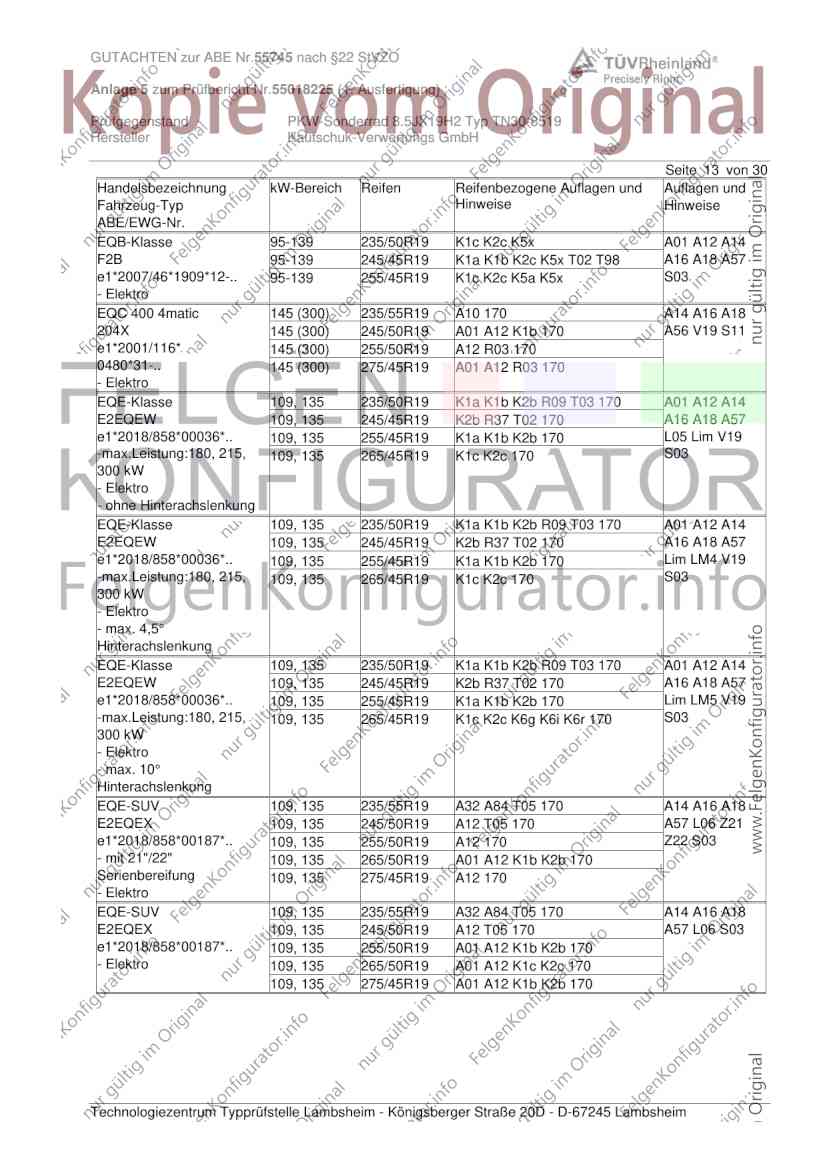

Seite 13 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQB-Klasse 95-139 235/50R19 K1c K2c K5x A01 A12 A14
F2B 95-139 245/45R19 K1a K1b K2c K5x T02 T98 A16 A18 A57
e1*2007/46*1909*12-.. 95-139 255/45R19 K1c K2c K5a K5x S03
- Elektro
EQC 400 4matic 145 (300) 235/55R19 A10 170 A14 A16 A18
204X 145 (300) 245/50R19 A01 A12 K1b 170 A56 V19 S11
e1*2001/116* 145 (300) 255/50R19 A12 R03 170
0480*31-.. 145 (300) 275/45R19 A01 A12 R03 170
- Elektro
EQE-Klasse 109, 135 235/50R19 K1a K1b K2b R09 T03 170 A01 A12 A14
E2EQEW 109, 135 245/45R19 K2b R37 T02 170 A16 A18 A57
e1*2018/858*00036*.. 109, 135 255/45R19 K1a K1b K2b 170 L05 Lim V19
-max.Leistung:180, 215, 109, 135 265/45R19 K1c K2c 170 S03
300 kW
- Elektro
- ohne Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 K1a K1b K2b R09 T03 170 A01 A12 A14
E2EQEW 109, 135 245/45R19 K2b R37 T02 170 A16 A18 A57
e1*2018/858*00036*.. 109, 135 255/45R19 K1a K1b K2b 170 Lim LM4 V19
-max.Leistung:180, 215, 109, 135 265/45R19 K1c K2c 170 S03
300 kW
- Elektro
- max. 4,5°
Hinterachslenkung
EQE-Klasse 109, 135 235/50R19 K1a K1b K2b R09 T03 170 A01 A12 A14
E2EQEW 109, 135 245/45R19 K2b R37 T02 170 A16 A18 A57
e1*2018/858*00036*.. 109, 135 255/45R19 K1a K1b K2b 170 Lim LM5 V19
-max.Leistung:180, 215, 109, 135 265/45R19 K1c K2c K6g K6i K6r 170 S03
300 kW
- Elektro
- max. 10°
Hinterachslenkung
EQE-SUV 109, 135 235/55R19 A32 A84 T05 170 A14 A16 A18
E2EQEX 109, 135 245/50R19 A12 T05 170 A57 L06 Z21
e1*2018/858*00187*.. 109, 135 255/50R19 A12 170 Z22 S03
- mit 21"/22" 109, 135 265/50R19 A01 A12 K1b K2b 170
Serienbereifung 109, 135 275/45R19 A12 170
- Elektro
EQE-SUV 109, 135 235/55R19 A32 A84 T05 170 A14 A16 A18
E2EQEX 109, 135 245/50R19 A12 T05 170 A57 L06 S03
e1*2018/858*00187*.. 109, 135 255/50R19 A01 A12 K1b K2b 170
- Elektro 109, 135 265/50R19 A01 A12 K1c K2c 170
109, 135 275/45R19 A01 A12 K1b K2b 170
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

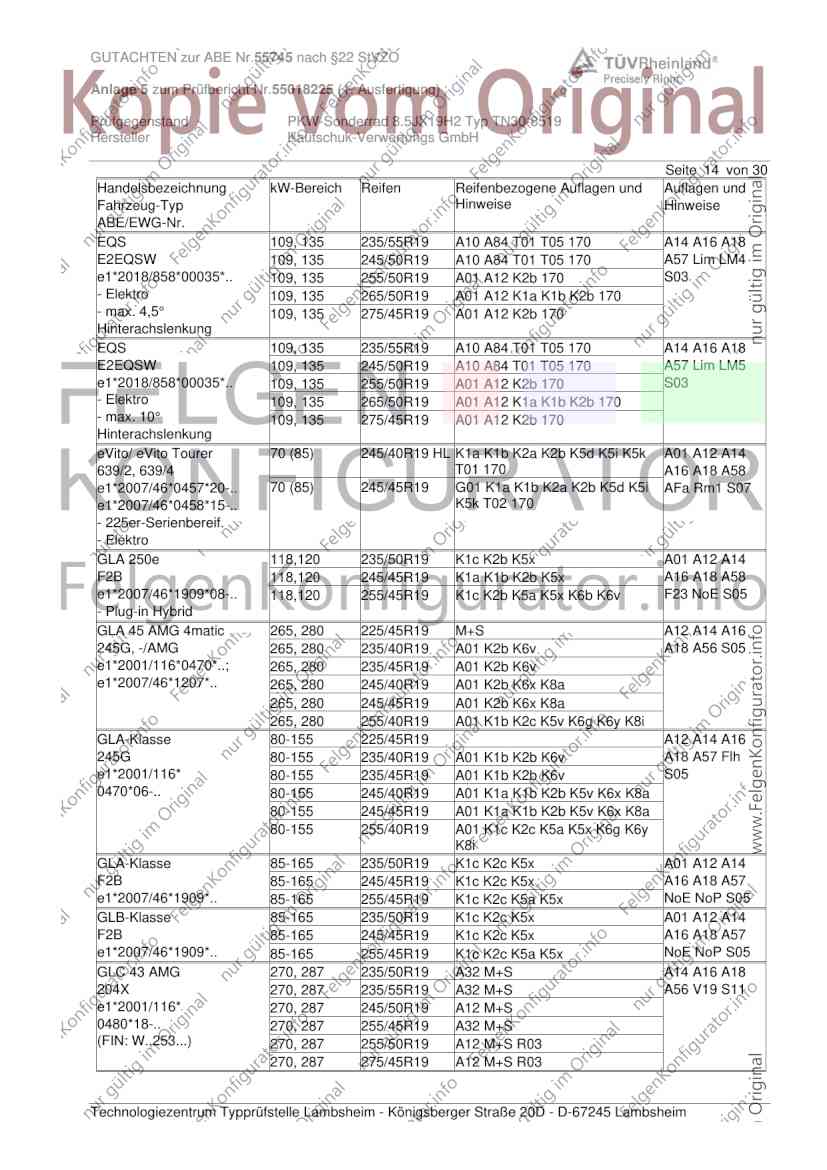

Seite 14 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
EQS 109, 135 235/55R19 A10 A84 T01 T05 170 A14 A16 A18
E2EQSW 109, 135 245/50R19 A10 A84 T01 T05 170 A57 Lim LM4
e1*2018/858*00035*.. 109, 135 255/50R19 A01 A12 K2b 170 S03
- Elektro 109, 135 265/50R19 A01 A12 K1a K1b K2b 170
- max. 4,5° 109, 135 275/45R19 A01 A12 K2b 170
Hinterachslenkung
EQS 109, 135 235/55R19 A10 A84 T01 T05 170 A14 A16 A18
E2EQSW 109, 135 245/50R19 A10 A84 T01 T05 170 A57 Lim LM5
e1*2018/858*00035*.. 109, 135 255/50R19 A01 A12 K2b 170 S03
- Elektro 109, 135 265/50R19 A01 A12 K1a K1b K2b 170
- max. 10° 109, 135 275/45R19 A01 A12 K2b 170
Hinterachslenkung
eVito/ eVito Tourer 70 (85) 245/40R19 HL K1a K1b K2a K2b K5d K5i K5k A01 A12 A14
639/2, 639/4 T01 170 A16 A18 A58
e1*2007/46*0457*20-.. 70 (85) 245/45R19 G01 K1a K1b K2a K2b K5d K5i AFa Rm1 S07
e1*2007/46*0458*15-.. K5k T02 170
- 225er-Serienbereif.
- Elektro
GLA 250e 118,120 235/50R19 K1c K2b K5x A01 A12 A14
F2B 118,120 245/45R19 K1a K1b K2b K5x A16 A18 A58
e1*2007/46*1909*08-.. 118,120 255/45R19 K1c K2b K5a K5x K6b K6v F23 NoE S05
- Plug-in Hybrid
GLA 45 AMG 4matic 265, 280 225/45R19 M+S A12 A14 A16
245G, -/AMG 265, 280 235/40R19 A01 K2b K6v A18 A56 S05
e1*2001/116*0470*..; 265, 280 235/45R19 A01 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 A01 K2b K6x K8a
265, 280 245/45R19 A01 K2b K6x K8a
265, 280 255/40R19 A01 K1b K2c K5v K6g K6y K8i
GLA-Klasse 80-155 225/45R19 A12 A14 A16
245G 80-155 235/40R19 A01 K1b K2b K6v A18 A57 Flh
e1*2001/116* 80-155 235/45R19 A01 K1b K2b K6v S05
0470*06-.. 80-155 245/40R19 A01 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 A01 K1a K1b K2b K5v K6x K8a
80-155 255/40R19 A01 K1c K2c K5a K5x K6g K6y
K8i
GLA-Klasse 85-165 235/50R19 K1c K2c K5x A01 A12 A14
F2B 85-165 245/45R19 K1c K2c K5x A16 A18 A57
e1*2007/46*1909*.. 85-165 255/45R19 K1c K2c K5a K5x NoE NoP S05
GLB-Klasse 85-165 235/50R19 K1c K2c K5x A01 A12 A14
F2B 85-165 245/45R19 K1c K2c K5x A16 A18 A57
e1*2007/46*1909*.. 85-165 255/45R19 K1c K2c K5a K5x NoE NoP S05
GLC 43 AMG 270, 287 235/50R19 A32 M+S A14 A16 A18
204X 270, 287 235/55R19 A32 M+S A56 V19 S11
e1*2001/116* 270, 287 245/50R19 A12 M+S
0480*18-.. 270, 287 255/45R19 A32 M+S
(FIN: W..253...) 270, 287 255/50R19 A12 M+S R03
270, 287 275/45R19 A12 M+S R03

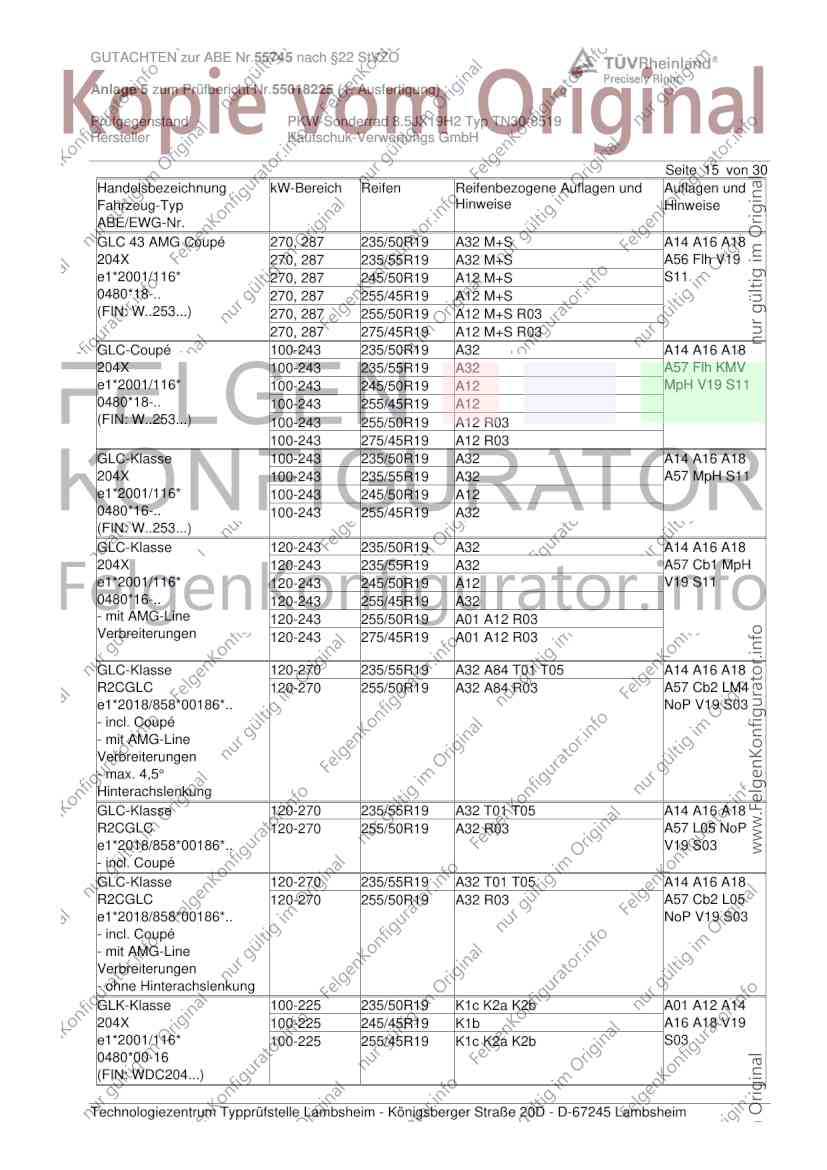

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 15 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG Coupé 270, 287 235/50R19 A32 M+S A14 A16 A18
204X 270, 287 235/55R19 A32 M+S A56 Flh V19
e1*2001/116* 270, 287 245/50R19 A12 M+S S11
0480*18-.. 270, 287 255/45R19 A12 M+S
(FIN: W..253...) 270, 287 255/50R19 A12 M+S R03
270, 287 275/45R19 A12 M+S R03
GLC-Coupé 100-243 235/50R19 A32 A14 A16 A18
204X 100-243 235/55R19 A32 A57 Flh KMV
e1*2001/116* 100-243 245/50R19 A12 MpH V19 S11
0480*18-.. 100-243 255/45R19 A12
(FIN: W..253...) 100-243 255/50R19 A12 R03
100-243 275/45R19 A12 R03
GLC-Klasse 100-243 235/50R19 A32 A14 A16 A18
204X 100-243 235/55R19 A32 A57 MpH S11
e1*2001/116* 100-243 245/50R19 A12
0480*16-.. 100-243 255/45R19 A32
(FIN: W..253...)
GLC-Klasse 120-243 235/50R19 A32 A14 A16 A18
204X 120-243 235/55R19 A32 A57 Cb1 MpH
e1*2001/116* 120-243 245/50R19 A12 V19 S11
0480*16-.. 120-243 255/45R19 A32
- mit AMG-Line 120-243 255/50R19 A01 A12 R03
Verbreiterungen 120-243 275/45R19 A01 A12 R03
GLC-Klasse 120-270 235/55R19 A32 A84 T01 T05 A14 A16 A18
R2CGLC 120-270 255/50R19 A32 A84 R03 A57 Cb2 LM4
e1*2018/858*00186*.. NoP V19 S03
- incl. Coupé
- mit AMG-Line
Verbreiterungen
- max. 4,5°
Hinterachslenkung
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A14 A16 A18
R2CGLC 120-270 255/50R19 A32 R03 A57 L05 NoP
e1*2018/858*00186*.. V19 S03
- incl. Coupé
GLC-Klasse 120-270 235/55R19 A32 T01 T05 A14 A16 A18
R2CGLC 120-270 255/50R19 A32 R03 A57 Cb2 L05
e1*2018/858*00186*.. NoP V19 S03
- incl. Coupé
- mit AMG-Line
Verbreiterungen
- ohne Hinterachslenkung
GLK-Klasse 100-225 235/50R19 K1c K2a K2b A01 A12 A14
204X 100-225 245/45R19 K1b A16 A18 V19
e1*2001/116* 100-225 255/45R19 K1c K2a K2b S03
0480*00-16
(FIN: WDC204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

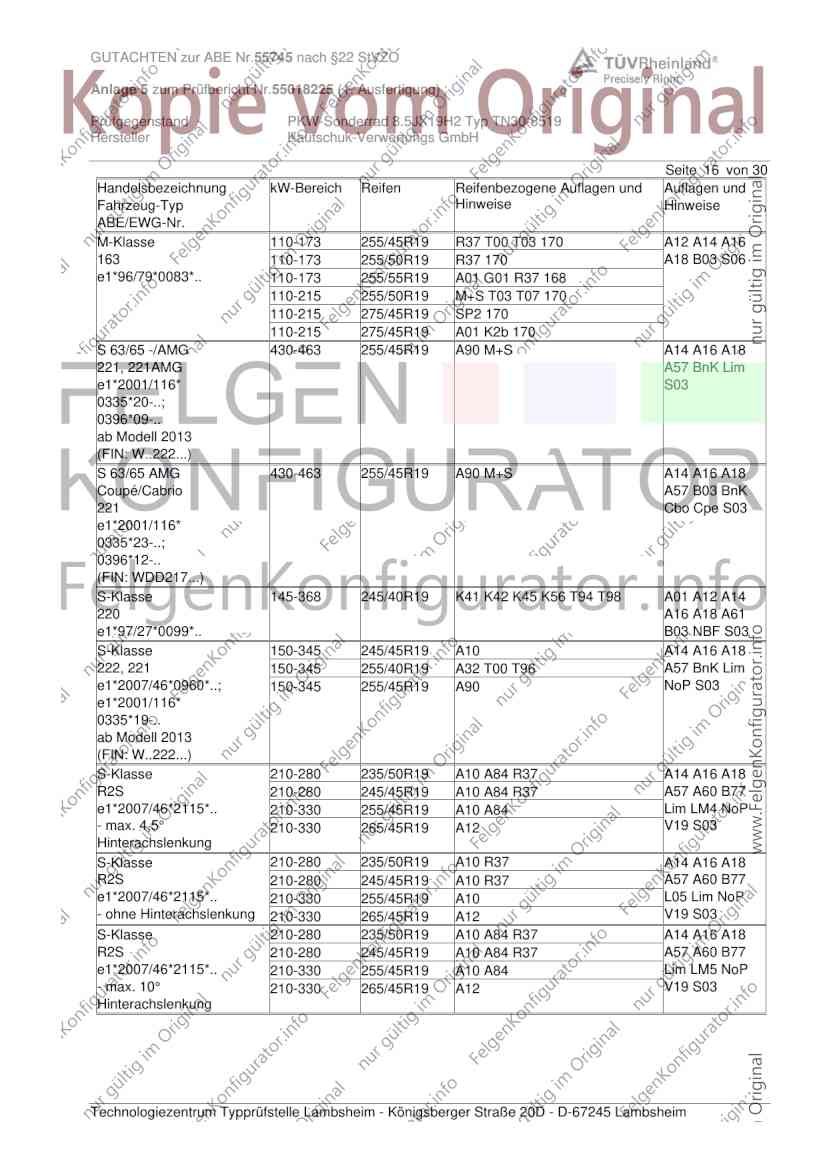

Seite 16 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
M-Klasse 110-173 255/45R19 R37 T00 T03 170 A12 A14 A16
163 110-173 255/50R19 R37 170 A18 B03 S06
e1*96/79*0083*.. 110-173 255/55R19 A01 G01 R37 168
110-215 255/50R19 M+S T03 T07 170
110-215 275/45R19 SP2 170
110-215 275/45R19 A01 K2b 170
S 63/65 -/AMG 430-463 255/45R19 A90 M+S A14 A16 A18
221, 221AMG A57 BnK Lim
e1*2001/116* S03
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: W..222...)
S 63/65 AMG 430-463 255/45R19 A90 M+S A14 A16 A18
Coupé/Cabrio A57 B03 BnK
221 Cbo Cpe S03
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/40R19 K41 K42 K45 K56 T94 T98 A01 A12 A14
220 A16 A18 A61
e1*97/27*0099*.. B03 NBF S03
S-Klasse 150-345 245/45R19 A10 A14 A16 A18
222, 221 150-345 255/40R19 A32 T00 T96 A57 BnK Lim
e1*2007/46*0960*..; 150-345 255/45R19 A90 NoP S03
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: W..222...)
S-Klasse 210-280 235/50R19 A10 A84 R37 A14 A16 A18
R2S 210-280 245/45R19 A10 A84 R37 A57 A60 B77
e1*2007/46*2115*.. 210-330 255/45R19 A10 A84 Lim LM4 NoP
- max. 4,5° 210-330 265/45R19 A12 V19 S03
Hinterachslenkung
S-Klasse 210-280 235/50R19 A10 R37 A14 A16 A18
R2S 210-280 245/45R19 A10 R37 A57 A60 B77
e1*2007/46*2115*.. 210-330 255/45R19 A10 L05 Lim NoP
- ohne Hinterachslenkung 210-330 265/45R19 A12 V19 S03
S-Klasse 210-280 235/50R19 A10 A84 R37 A14 A16 A18
R2S 210-280 245/45R19 A10 A84 R37 A57 A60 B77
e1*2007/46*2115*.. 210-330 255/45R19 A10 A84 Lim LM5 NoP
- max. 10° 210-330 265/45R19 A12 V19 S03
Hinterachslenkung

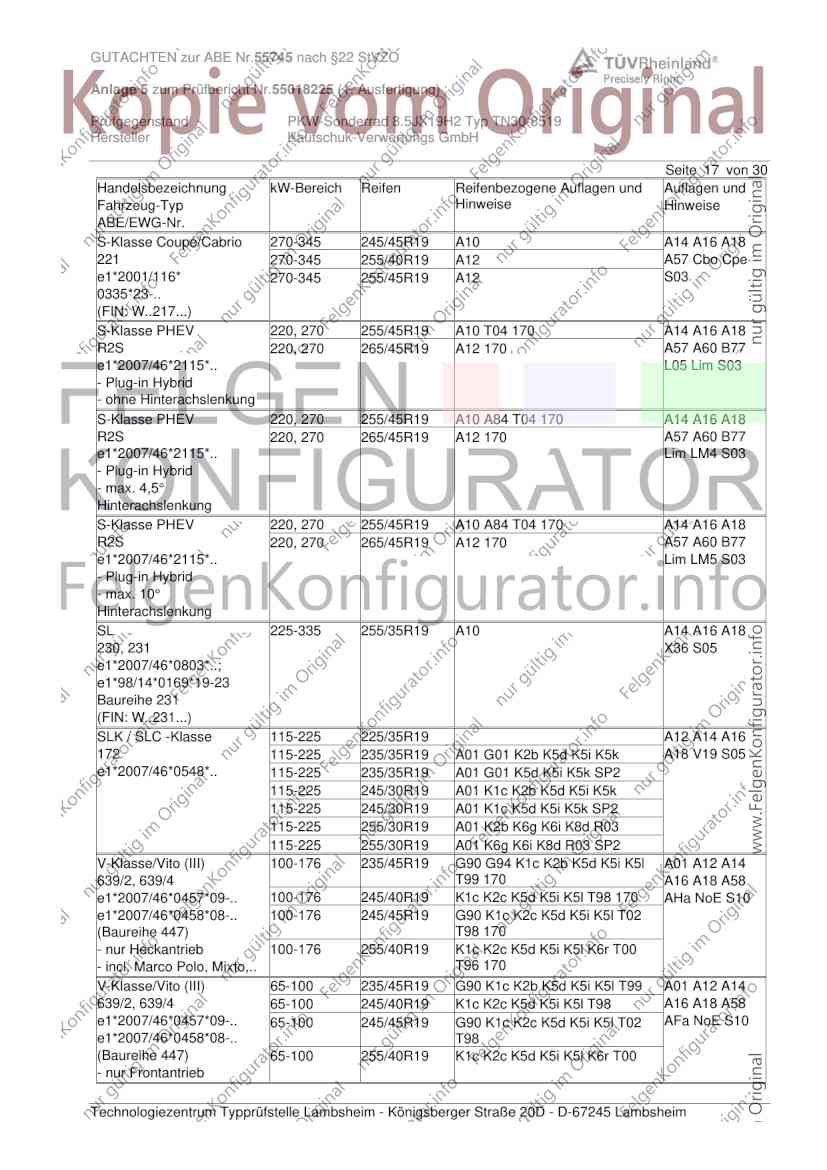

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 17 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse Coupé/Cabrio 270-345 245/45R19 A10 A14 A16 A18
221 270-345 255/40R19 A12 A57 Cbo Cpe
e1*2001/116* 270-345 255/45R19 A12 S03
0335*23-..
(FIN: W..217...)
S-Klasse PHEV 220, 270 255/45R19 A10 T04 170 A14 A16 A18
R2S 220, 270 265/45R19 A12 170 A57 A60 B77
e1*2007/46*2115*.. L05 Lim S03
- Plug-in Hybrid
- ohne Hinterachslenkung
S-Klasse PHEV 220, 270 255/45R19 A10 A84 T04 170 A14 A16 A18
R2S 220, 270 265/45R19 A12 170 A57 A60 B77
e1*2007/46*2115*.. Lim LM4 S03
- Plug-in Hybrid
- max. 4,5°
Hinterachslenkung
S-Klasse PHEV 220, 270 255/45R19 A10 A84 T04 170 A14 A16 A18
R2S 220, 270 265/45R19 A12 170 A57 A60 B77
e1*2007/46*2115*.. Lim LM5 S03
- Plug-in Hybrid
- max. 10°
Hinterachslenkung
SL 225-335 255/35R19 A10 A14 A16 A18
230, 231 X36 S05
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: W..231...)
SLK / SLC -Klasse 115-225 225/35R19 A12 A14 A16
172 115-225 235/35R19 A01 G01 K2b K5d K5i K5k A18 V19 S05
e1*2007/46*0548*.. 115-225 235/35R19 A01 G01 K5d K5i K5k SP2
115-225 245/30R19 A01 K1c K2b K5d K5i K5k
115-225 245/30R19 A01 K1c K5d K5i K5k SP2
115-225 255/30R19 A01 K2b K6g K6i K8d R03
115-225 255/30R19 A01 K6g K6i K8d R03 SP2
V-Klasse/Vito (III) 100-176 235/45R19 G90 G94 K1c K2b K5d K5i K5l A01 A12 A14
639/2, 639/4 T99 170 A16 A18 A58
e1*2007/46*0457*09-.. 100-176 245/40R19 K1c K2c K5d K5i K5l T98 170 AHa NoE S10
e1*2007/46*0458*08-.. 100-176 245/45R19 G90 K1c K2c K5d K5i K5l T02
(Baureihe 447) T98 170
- nur Heckantrieb 100-176 255/40R19 K1c K2c K5d K5i K5l K6r T00
- incl. Marco Polo, Mixto,.. T96 170
V-Klasse/Vito (III) 65-100 235/45R19 G90 K1c K2b K5d K5i K5l T99 A01 A12 A14
639/2, 639/4 65-100 245/40R19 K1c K2c K5d K5i K5l T98 A16 A18 A58
e1*2007/46*0457*09-.. 65-100 245/45R19 G90 K1c K2c K5d K5i K5l T02 AFa NoE S10
e1*2007/46*0458*08-.. T98
(Baureihe 447) 65-100 255/40R19 K1c K2c K5d K5i K5l K6r T00
- nur Frontantrieb

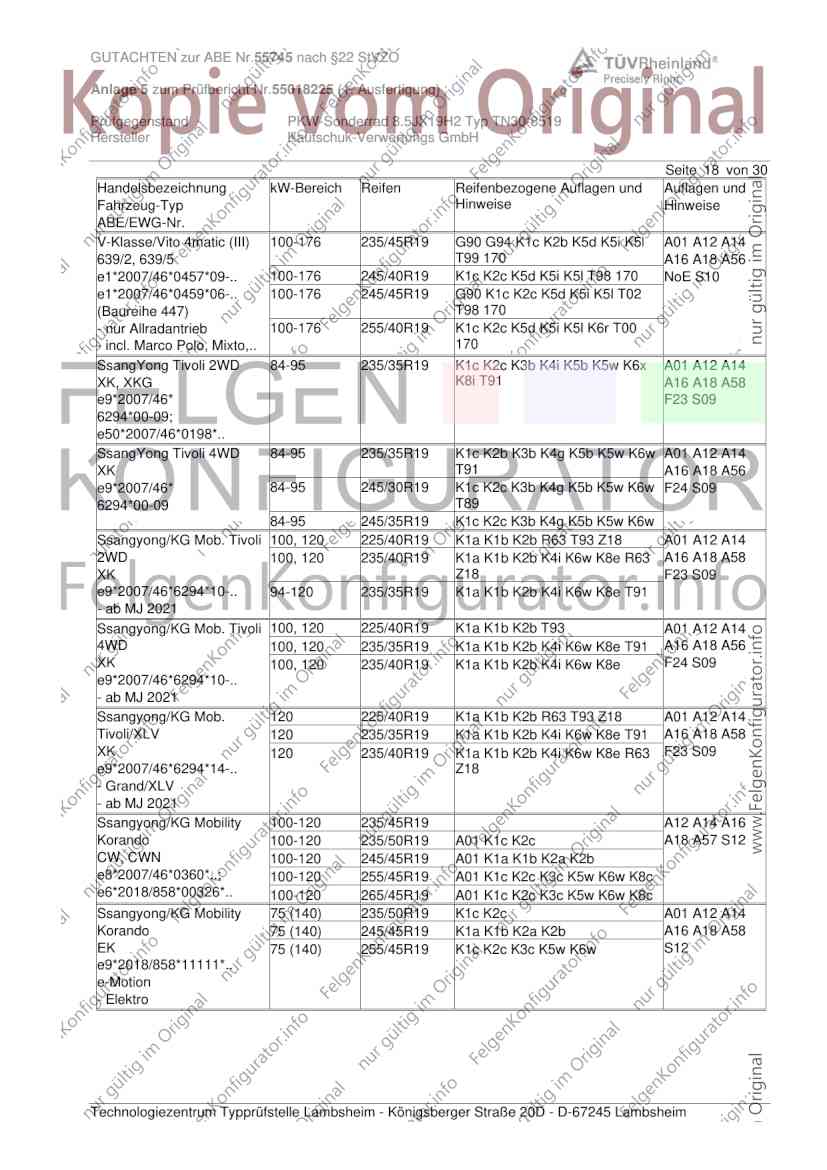

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 18 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic (III) 100-176 235/45R19 G90 G94 K1c K2b K5d K5i K5l A01 A12 A14
639/2, 639/5 T99 170 A16 A18 A56
e1*2007/46*0457*09-.. 100-176 245/40R19 K1c K2c K5d K5i K5l T98 170 NoE S10
e1*2007/46*0459*06-.. 100-176 245/45R19 G90 K1c K2c K5d K5i K5l T02
(Baureihe 447) T98 170
- nur Allradantrieb 100-176 255/40R19 K1c K2c K5d K5i K5l K6r T00
- incl. Marco Polo, Mixto,.. 170
SsangYong Tivoli 2WD 84-95 235/35R19 K1c K2c K3b K4i K5b K5w K6x A01 A12 A14
XK, XKG K8i T91 A16 A18 A58
e9*2007/46* F23 S09
6294*00-09;
e50*2007/46*0198*..
SsangYong Tivoli 4WD 84-95 235/35R19 K1c K2b K3b K4g K5b K5w K6w A01 A12 A14
XK T91 A16 A18 A56
e9*2007/46* 84-95 245/30R19 K1c K2c K3b K4g K5b K5w K6w F24 S09
6294*00-09 T89
84-95 245/35R19 K1c K2c K3b K4g K5b K5w K6w
Ssangyong/KG Mob. Tivoli 100, 120 225/40R19 K1a K1b K2b R63 T93 Z18 A01 A12 A14
2WD 100, 120 235/40R19 K1a K1b K2b K4i K6w K8e R63 A16 A18 A58
XK Z18 F23 S09
e9*2007/46*6294*10-.. 94-120 235/35R19 K1a K1b K2b K4i K6w K8e T91
- ab MJ 2021
Ssangyong/KG Mob. Tivoli 100, 120 225/40R19 K1a K1b K2b T93 A01 A12 A14
4WD 100, 120 235/35R19 K1a K1b K2b K4i K6w K8e T91 A16 A18 A56
XK 100, 120 235/40R19 K1a K1b K2b K4i K6w K8e F24 S09
e9*2007/46*6294*10-..
- ab MJ 2021
Ssangyong/KG Mob. 120 225/40R19 K1a K1b K2b R63 T93 Z18 A01 A12 A14
Tivoli/XLV 120 235/35R19 K1a K1b K2b K4i K6w K8e T91 A16 A18 A58
XK 120 235/40R19 K1a K1b K2b K4i K6w K8e R63 F23 S09
e9*2007/46*6294*14-.. Z18
- Grand/XLV
- ab MJ 2021
Ssangyong/KG Mobility 100-120 235/45R19 A12 A14 A16
Korando 100-120 235/50R19 A01 K1c K2c A18 A57 S12
CW, CWN 100-120 245/45R19 A01 K1a K1b K2a K2b
e8*2007/46*0360*..; 100-120 255/45R19 A01 K1c K2c K3c K5w K6w K8c
e6*2018/858*00326*.. 100-120 265/45R19 A01 K1c K2c K3c K5w K6w K8c
Ssangyong/KG Mobility 75 (140) 235/50R19 K1c K2c A01 A12 A14
Korando 75 (140) 245/45R19 K1a K1b K2a K2b A16 A18 A58
EK 75 (140) 255/45R19 K1c K2c K3c K5w K6w S12
e9*2018/858*11111*..
e-Motion
- Elektro
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

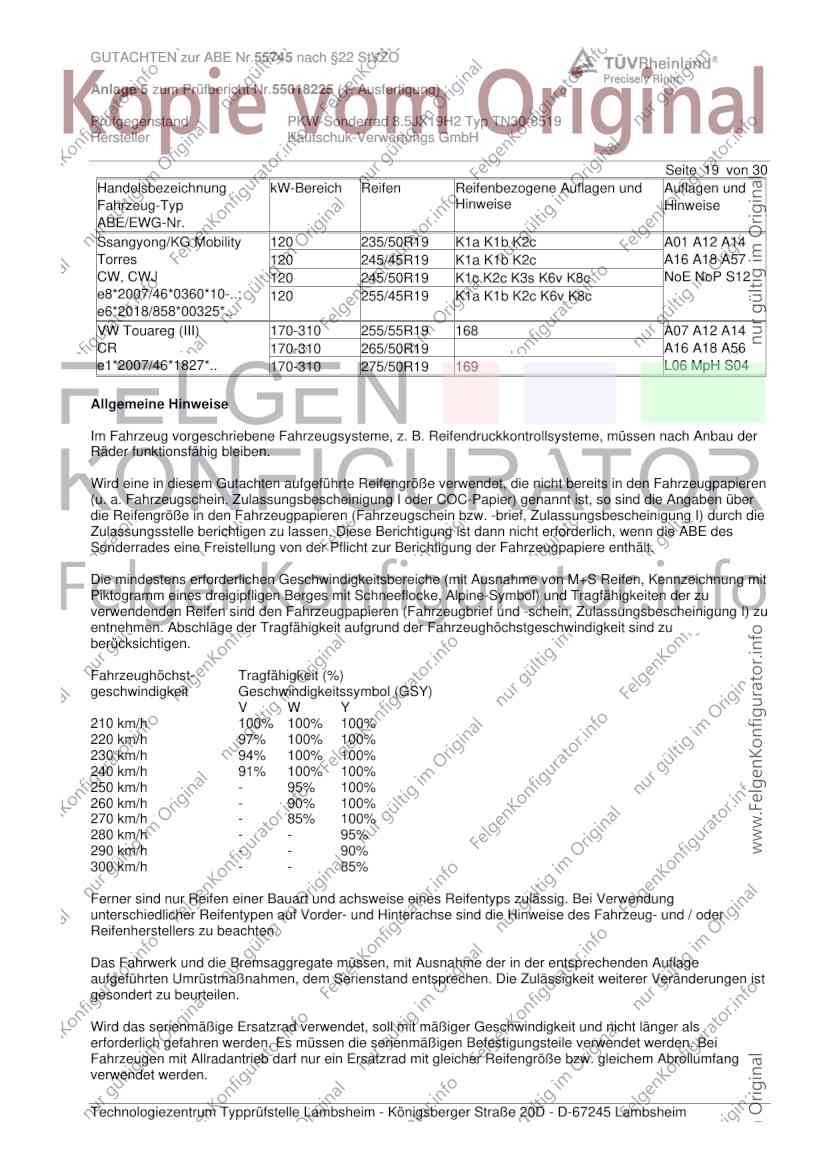

Seite 19 von 30
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Ssangyong/KG Mobility 120 235/50R19 K1a K1b K2c A01 A12 A14
Torres 120 245/45R19 K1a K1b K2c A16 A18 A57
CW, CWJ 120 245/50R19 K1c K2c K3s K6v K8c NoE NoP S12
e8*2007/46*0360*10-..; 120 255/45R19 K1a K1b K2c K6v K8c
e6*2018/858*00325*..
VW Touareg (III) 170-310 255/55R19 168 A07 A12 A14
CR 170-310 265/50R19 A16 A18 A56
e1*2007/46*1827*.. 170-310 275/50R19 169 L06 MpH S04
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach Anbau der
Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeugpapieren
(u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die Angaben über
die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbescheinigung I) durch die
Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht erforderlich, wenn die ABE des
Sonderrades eine Freistellung von der Pflicht zur Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme von M+S Reifen, Kennzeichnung mit
Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und Tragfähigkeiten der zu
verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zulassungsbescheinigung I) zu
entnehmen. Abschläge der Tragfähigkeit aufgrund der Fahrzeughöchstgeschwindigkeit sind zu
berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und / oder
Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Veränderungen ist
gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollumfang
verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH

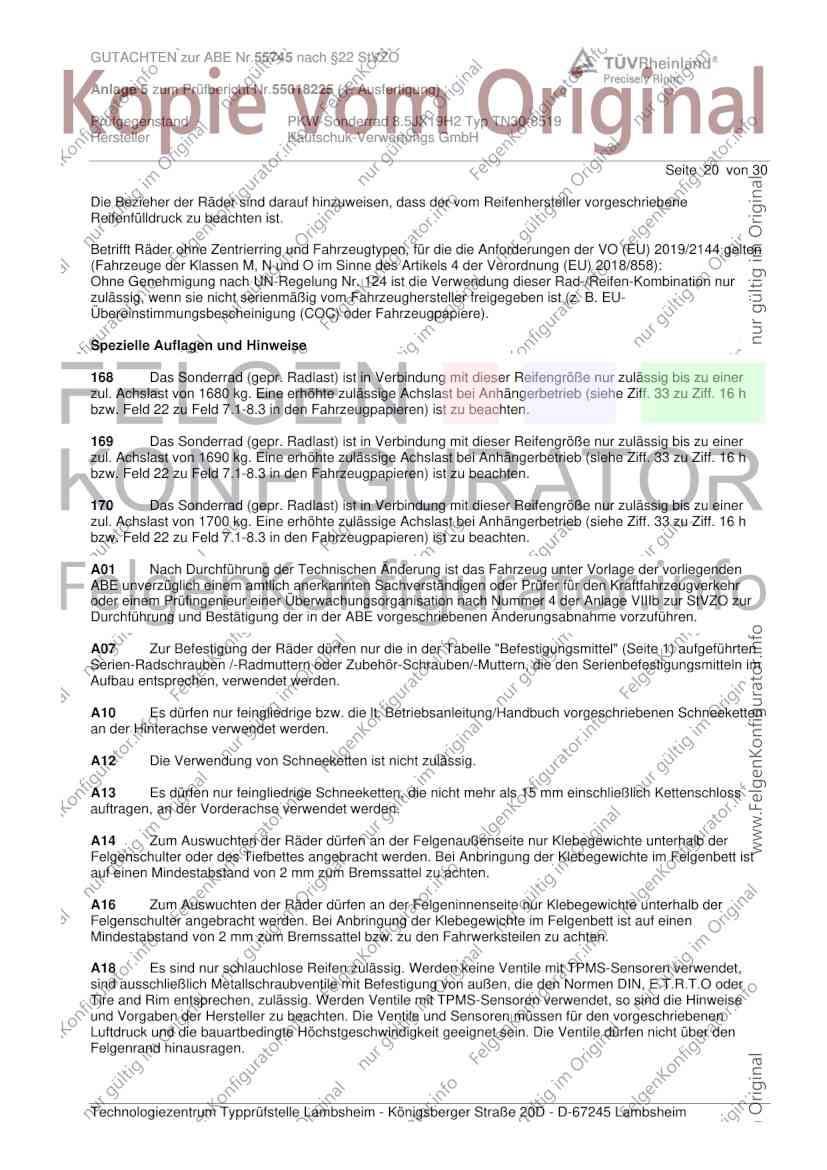

Seite 20 von 30
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Betrifft Räder ohne Zentrierring und Fahrzeugtypen, für die die Anforderungen der VO (EU) 2019/2144 gelten
(Fahrzeuge der Klassen M, N und O im Sinne des Artikels 4 der Verordnung (EU) 2018/858):
Ohne Genehmigung nach UN-Regelung Nr. 124 ist die Verwendung dieser Rad-/Reifen-Kombination nur
zulässig, wenn sie nicht serienmäßig vom Fahrzeughersteller freigegeben ist (z. B. EU-
Übereinstimmungsbescheinigung (COC) oder Fahrzeugpapiere).
Spezielle Auflagen und Hinweise
168 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1680 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
169 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1690 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
170 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu einer
zul. Achslast von 1700 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu Ziff. 16 h
bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegenden
ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr
oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage VIIIb zur StVZO zur
Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführten
Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den Serienbefestigungsmitteln im
Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen Schneeketten
an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Kettenschloss
auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. zu den Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwendet,
sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN, E.T.R.T.O oder
Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet, so sind die Hinweise
und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für den vorgeschriebenen
Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die Ventile dürfen nicht über den
Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 21 von 30
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Kettenschloss
auftragen, an der Hinterachse verwendet werden.
A56 Die Rad-/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A57 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front bzw.
Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, o.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge über
5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winterreifen
(M+S-Profil, Kennzeichnung mit Piktogramm eines dreigipfligen Berges mit Schneeflocke, Alpine-Symbol) und
Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Kettenschloss
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Serienrädern bzw. Serienreifen ausgerüstet sind (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B77 Rad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 370 mm an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Räder nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Grandtour, Kombi, Sportswagon, T-Modell, Touring, Tourer, Turnier,
Variant, …).
Cb1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern: VA: 8,0x19, ET38 mit
235/55R19 und HA: 9,0x19, ET20 mit 255/50R19 ww. VA: 8,5x20, ET40 mit 255/45R20 und HA: 9,5x20,
ET22 mit 285/40R20 (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 22 von 30
Cb2 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Radhausverbreiterungen
(Kotflügelverbreiterungen, Radlaufleisten) in Verbindung mit wahlweisen Serien-Rädern:
VA: 8,0x18, ET32,5 mit 235/60R18 und HA: 9,0x18, ET30 mit 255/55R18 ww.
VA: 8,0x19, ET32,5 mit 235/55R19 und HA: 9,0x19, ET30 mit 255/50R19 ww.
VA: 8,5x20, ET34,5 mit 255/45R20 und HA: 9,5x20, ET35,5 mit 285/40R20
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Cbo Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Cabrio-
Limousine, Roadster.
Cpe Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige
angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-
Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57
StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G94 Ist die Reifengröße 235/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass
die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG,
ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 23 von 30
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps, ...).
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von dauerhaft
befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte Breite der Rad-
/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens (1,04-fache
der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte herzustellen. Die
gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04-fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps, ...).
K3b An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (über Radmitte) zu entfernen und die Befestigungslasche vollständig noch oben zu
biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3c An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen und die Befestigungslasche vollständig nach
oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K3i An Achse 1 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K3s An Achse 1 ist die Spritzwand bzw. die Radhausinnenverkleidung hinter Radmitte an den
dahinterliegenden Rahmenfalz anzulegen und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigängigkeit
der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 24 von 30
K4g An Achse 2 ist die Radhausinnenverkleidung am Übergang von der Radhausausschnittkante zur
Heckschürze auszuschneiden bzw. um 10 mm zu kürzen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden bzw.
um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausausschnittkante
vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
vollständig umzulegen.
K5b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K5f An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 300 mm hinter Radmitte
vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6b An Achse 2 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
vollständig umzulegen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
vollständig umzulegen.
K6f An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 150 mm nach Radmitte
vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 25 von 30
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausausschnittkante
um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befestigungsschraube ist
soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von 100
mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Radmitte
vollständig umzulegen.
K6v An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K7b An Achse 1 sind die Radhausausschnittkanten im Bereich 150 mm vor bis 150 mm hinter Radmitte
um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter Radmitte
um 5 mm aufzuweiten.
K8c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 100 mm hinter Radmitte
um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter Radmitte
um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 26 von 30
K8z An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 300mm hinter Radmitte
um 5mm aufzuweiten.
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer Länge
von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzlichen
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zusätzliche
Kotflügelverbreiterungen (Radlaufleisten).
L05 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) nicht zulässig an Fahrzeugen mit
Allradlenkung (4WS).
L06 Diese Rad-/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
LM4 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
serienmäßiger Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 4,5°.
LM5 Die Verwendung dieser Rad-/Reifen-Kombination(en) ist(sind) zulässig an Fahrzeugen mit
optionaler Hinterachslenkung (4WS) mit einem Lenkwinkel von bis zu 10°. (Option/Code 216)
Lim Die Rad-/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung (Kennzeichnung mit Piktogramm eines
dreigipfligen Berges mit Schneeflocke, Alpine-Symbol).
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
MpH Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug; HEV), incl. Plug-
in Hybrid Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw. OVC-HEV).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
NBF Nicht für gepanzerte bzw. beschussgeschützte Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug (Battery Electric Vehicle "BEV").
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NoP Nicht für Plug-in Hybrid-Fahrzeuge bzw. extern aufladbare Hybrid-Elektro-Fahrzeuge (PHEV bzw.
OVC-HEV).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 27 von 30
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größeren
und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ausgerüstet sind.
R63 Diese Reifengröße ist zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 205/65R16 (u. a.
Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Rm1 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit Serienbereifung 225/55R17
(u.a. Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe Seite 1)
verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe Seite 1)
verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe Seite 1)
verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe Seite 1)
verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe Seite 1)
verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe Seite 1)
verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe Seite 1)
verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe Seite 1)
verwendet werden.
S10 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10 (siehe Seite 1)
verwendet werden.
S11 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11 (siehe Seite 1)
verwendet werden.
S12 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12 (siehe Seite 1)
verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 28 von 30
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T07 Reifen (LI 107) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 29 von 30
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16 bzw.
Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4, ...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradantrieb (4-
Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei Baureihe 212 K nur
ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 225/55R19 245/50R19, 275/45R19
Nr. 6 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 7 235/40R19 265/35R19, 275/35R19
Nr. 8 235/45R19 255/40R19, 265/40R19
Nr. 9 235/50R19 255/45R19, 265/45R19
Nr. 10 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 11 235/60R19 255/55R19
Nr. 12 245/30R19 305/25R19
Nr. 13 245/35R19 255/35R19, 275/30R19, 285/30R19
Nr. 14 245/40R19 275/35R19, 285/35R19
Nr. 15 245/45R19 265/40R19, 275/40R19
Nr. 16 245/50R19 275/45R19
Nr. 17 255/30R19 305/25R19, 315/25R19
Nr. 18 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 19 255/40R19 285/35R19, 295/35R19
Nr. 20 255/45R19 285/40R19
Nr. 21 255/50R19 275/45R19, 285/45R19, 295/45R19
Nr. 22 255/55R19 275/50R19
Nr. 23 265/30R19 305/25R19, 315/25R19
Nr. 24 265/35R19 295/30R19, 305/30R19
Nr. 25 265/40R19 295/35R19
Nr. 26 265/45R19 295/40R19
Nr. 27 265/50R19 295/45R19
Nr. 28 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
GUTACHTEN zur ABE Nr.55745 nach §22 StVZO
Anlage 5 zum Prüfbericht Nr.55018225 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.5JX19H2 Typ TN30-8519
Hersteller Kautschuk-Verwertungs GmbH
Seite 30 von 30
X36 Räder nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y85 Die Rad-/Reifen-Kombination ist zulässig für 5-türige Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck).
Z18 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 18-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z19 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 19-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z21 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 21-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Z22 Diese Rad-Reifen-Kombinationen sind zulässig bei Fahrzeugen mit 22-Zoll-Serien-Reifengrößen
(u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. Juni 2025 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den heute
gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entsprechende
Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 30 und gilt für Sonderräder ab Herstellungsdatum August 2024.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Am
Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle, Lambsheim für
die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für das
Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. Juni 2025
Tufan 00450231.DOCX
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20D - D-67245 Lambsheim
