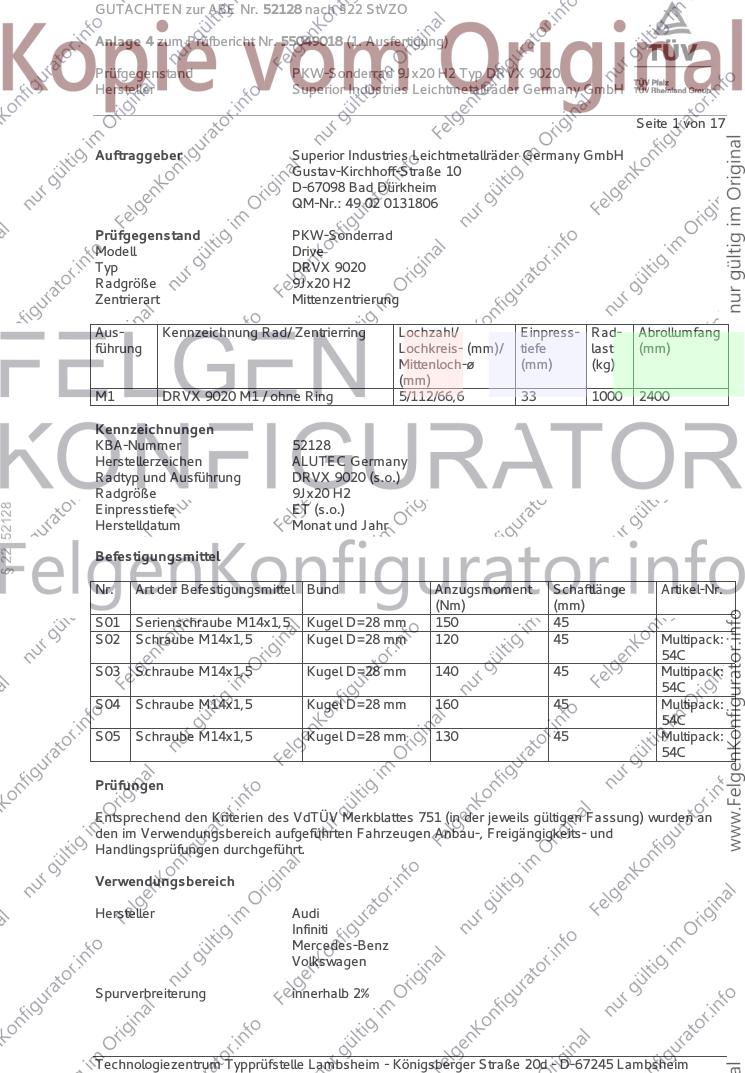

GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 1 von 17
Auftraggeber Superior Industries Leichtmetallräder Germany GmbH
Gustav-Kirchhoff-Straße 10
D-67098 Bad Dürkheim
QM-Nr.: 49 02 0131806
Prüfgegenstand PKW-Sonderrad
Modell Drive
Typ DRVX 9020
Radgröße 9Jx20 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
M1 DRVX 9020 M1 / ohne Ring 5/112/66,6 33 1000 2400
Kennzeichnungen
KBA-Nummer 52128
Herstellerzeichen ALUTEC Germany
Radtyp und Ausführung DRVX 9020 (s.o.)
Radgröße 9Jx20 H2
§ 22 52128
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment Schaftlänge Artikel-Nr.
(Nm) (mm)
S01 Serienschraube M14x1,5 Kugel D=28 mm 150 45
S02 Schraube M14x1,5 Kugel D=28 mm 120 45 Multipack:
54C
S03 Schraube M14x1,5 Kugel D=28 mm 140 45 Multipack:
54C
S04 Schraube M14x1,5 Kugel D=28 mm 160 45 Multipack:
54C
S05 Schraube M14x1,5 Kugel D=28 mm 130 45 Multipack:
54C
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Infiniti
Mercedes-Benz
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

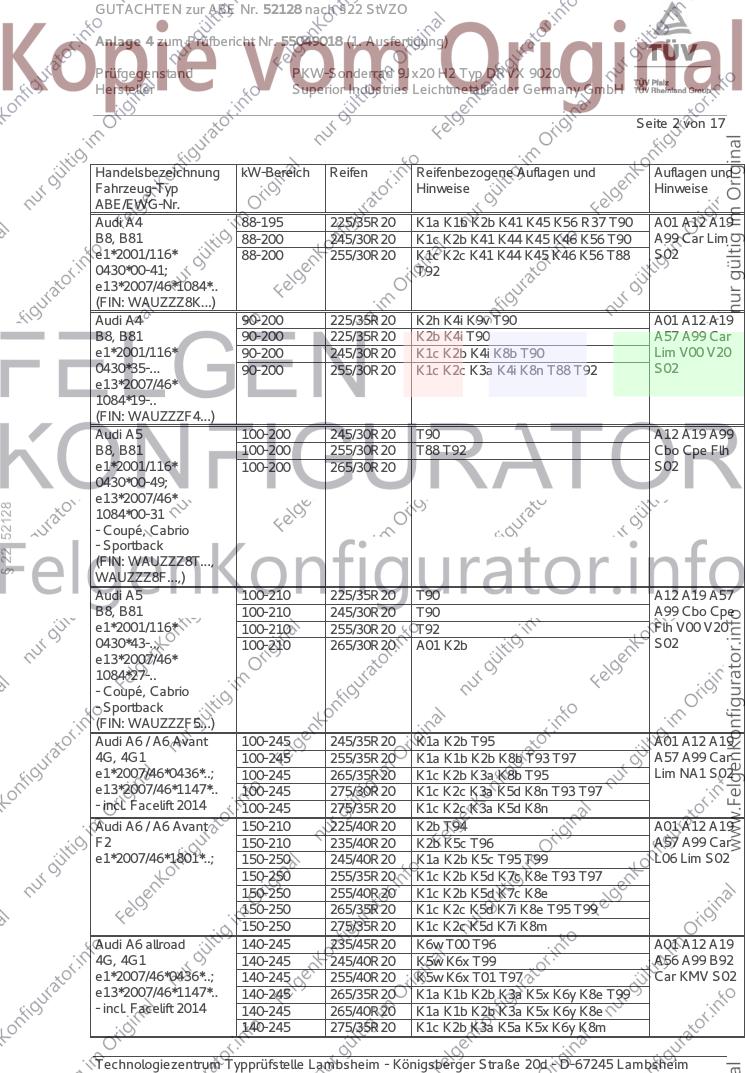

GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 2 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 K1a K1b K2b K41 K45 K56 R37 T90 A01 A12 A19
B8, B81 88-200 245/30R20 K1c K2b K41 K44 K45 K46 K56 T90 A99 Car Lim
e1*2001/116* 88-200 255/30R20 K1c K2c K41 K44 K45 K46 K56 T88 S02
0430*00-41; T92
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi A4 90-200 225/35R20 K2h K4i K9v T90 A01 A12 A19
B8, B81 90-200 225/35R20 K2b K4i T90 A57 A99 Car
e1*2001/116* 90-200 245/30R20 K1c K2b K4i K8b T90 Lim V00 V20
0430*35-... 90-200 255/30R20 K1c K2c K3a K4i K8n T88 T92 S02
e13*2007/46*
1084*19-..
(FIN: WAUZZZF4...)
Audi A5 100-200 245/30R20 T90 A12 A19 A99
B8, B81 100-200 255/30R20 T88 T92 Cbo Cpe Flh
e1*2001/116* 100-200 265/30R20 S02
0430*00-49;
e13*2007/46*
§ 22 52128
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi A5 100-210 225/35R20 T90 A12 A19 A57
B8, B81 100-210 245/30R20 T90 A99 Cbo Cpe
e1*2001/116* 100-210 255/30R20 T92 Flh V00 V20
0430*43-.., 100-210 265/30R20 A01 K2b S02
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi A6 / A6 Avant 100-245 245/35R20 K1a K2b T95 A01 A12 A19
4G, 4G1 100-245 255/35R20 K1a K1b K2b K8b T93 T97 A57 A99 Car
e1*2007/46*0436*..; 100-245 265/35R20 K1c K2b K3a K8b T95 Lim NA1 S02
e13*2007/46*1147*.. 100-245 275/30R20 K1c K2c K3a K5d K8n T93 T97
- incl. Facelift 2014 100-245 275/35R20 K1c K2c K3a K5d K8n
Audi A6 / A6 Avant 150-210 225/40R20 K2b T94 A01 A12 A19
F2 150-210 235/40R20 K2b K5c T96 A57 A99 Car
e1*2007/46*1801*..; 150-250 245/40R20 K1a K2b K5c T95 T99 L06 Lim S02
150-250 255/35R20 K1c K2b K5d K7c K8e T93 T97
150-250 255/40R20 K1c K2b K5d K7c K8e
150-250 265/35R20 K1c K2c K5d K7i K8e T95 T99
150-250 275/35R20 K1c K2c K5d K7i K8m
Audi A6 allroad 140-245 235/45R20 K6w T00 T96 A01 A12 A19
4G, 4G1 140-245 245/40R20 K5w K6x T99 A56 A99 B92
e1*2007/46*0436*..; 140-245 255/40R20 K5w K6x T01 T97 Car KMV S02
e13*2007/46*1147*.. 140-245 265/35R20 K1a K1b K2b K3a K5x K6y K8e T99
- incl. Facelift 2014 140-245 265/40R20 K1a K1b K2b K3a K5x K6y K8e
140-245 275/35R20 K1c K2b K3a K5a K5x K6y K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 3 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A7 Sportback 140-245 245/35R20 T91 T95 A12 A19 A57
4G, 4G1 140-245 255/35R20 T93 T97 A99 S02
e1*2007/46*0436*..; 140-245 265/35R20
e13*2007/46*1147*.. 140-245 275/30R20 T93 T97
- incl. Facelift 2014 140-245 275/35R20
Audi A8 150-368 235/45R20 T96 A12 A19 A57
4H 150-368 245/40R20 T99 A99 NBF S02
e1*2007/46*0284*.. 150-368 255/40R20
e1*2007/46*0398*.. 150-368 265/40R20
150-368 275/35R20
Audi A8 210, 250 235/45R20 A91 T00 A19 A56 A60
F8 210, 250 245/40R20 A91 T99 A99 B66 L06
e1*2007/46*1751*.. 210, 250 255/40R20 A12 T97 S02
210, 250 265/40R20 A12
210, 250 275/35R20 A01 A12 K2b T98
210, 250 275/40R20 A01 A12 G01 K2b
Audi Q5 100-200 235/45R20 A12 A19 A99
8R, 8R1, 8R2 100-200 245/45R20 S03
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a
§ 22 52128
e1*2001/116*0497*.., 100-200 275/40R20 A01 K1c K2b
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A19 A99
8R, 8R1, 8R2 100-200 245/45R20 KMV S03
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi Q5 100-210 235/45R20 A12 A19 A57
FY 100-210 245/45R20 A01 K1a K2b A99 S03
e1*2007/46*1550*.., 100-210 245/45R20 K1v K2h
e1*2007/46*1685*.. 100-210 255/40R20 A01 K1a K1b K2b
100-210 255/45R20 A01 K1a K1b K2b
100-210 265/40R20 A01 K1c K2b
100-210 265/45R20 A01 K1c K2b
100-210 275/40R20 A01 K1c K2c
Audi RS7 Sportback 412, 445 245/40R20 M+S T99 A12 A19 A56
4G 412, 445 255/35R20 M+S T97 A99 S02
e1*2007/46*0544*02-.. 412, 445 265/35R20 M+S T99
412, 445 275/35R20 T02
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A19
B8, B81 T90 A99 S02
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2c K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
(FIN: WAUZZZ8K...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

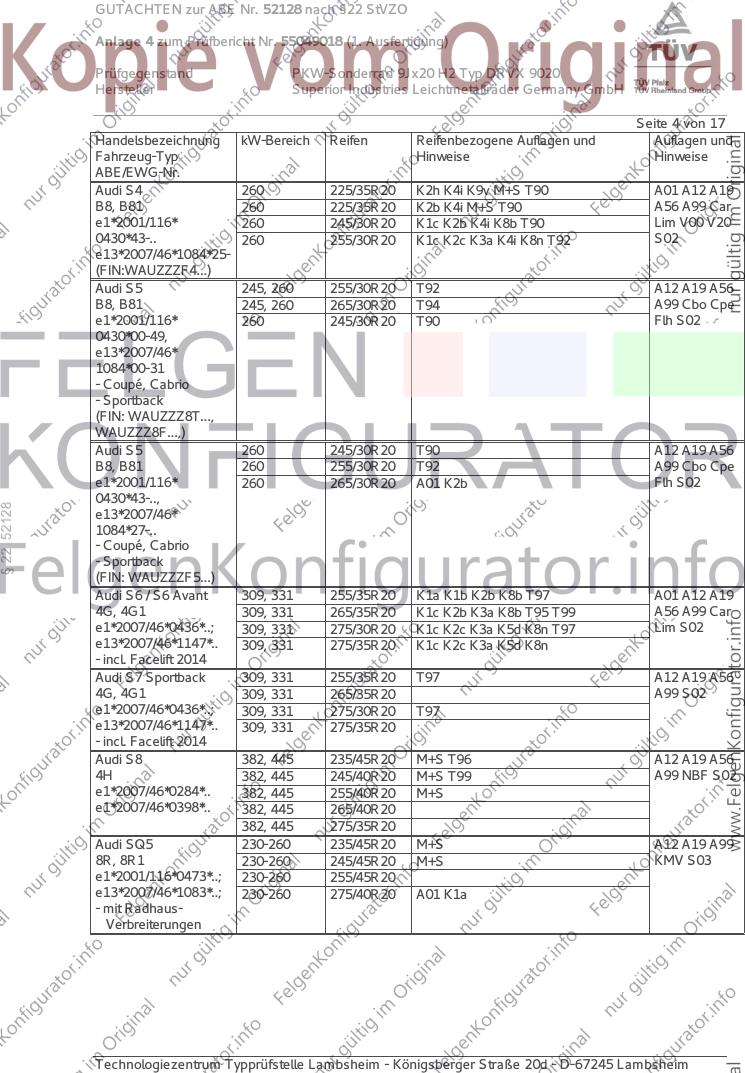

GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 4 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 260 225/35R20 K2h K4i K9v M+S T90 A01 A12 A19
B8, B81 260 225/35R20 K2b K4i M+S T90 A56 A99 Car
e1*2001/116* 260 245/30R20 K1c K2b K4i K8b T90 Lim V00 V20
0430*43-.. 260 255/30R20 K1c K2c K3a K4i K8n T92 S02
e13*2007/46*1084*25-
(FIN:WAUZZZF4...)
Audi S5 245, 260 255/30R20 T92 A12 A19 A56
B8, B81 245, 260 265/30R20 T94 A99 Cbo Cpe
e1*2001/116* 260 245/30R20 T90 Flh S02
0430*00-49,
e13*2007/46*
1084*00-31
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZ8T...,
WAUZZZ8F...,)
Audi S5 260 245/30R20 T90 A12 A19 A56
B8, B81 260 255/30R20 T92 A99 Cbo Cpe
e1*2001/116* 260 265/30R20 A01 K2b Flh S02
0430*43-..,
§ 22 52128
e13*2007/46*
1084*27-..
- Coupé, Cabrio
- Sportback
(FIN: WAUZZZF5...)
Audi S6 / S6 Avant 309, 331 255/35R20 K1a K1b K2b K8b T97 A01 A12 A19
4G, 4G1 309, 331 265/35R20 K1c K2b K3a K8b T95 T99 A56 A99 Car
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2c K3a K5d K8n T97 Lim S02
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2c K3a K5d K8n
- incl. Facelift 2014
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A19 A56
4G, 4G1 309, 331 265/35R20 A99 S02
e1*2007/46*0436*..; 309, 331 275/30R20 T97
e13*2007/46*1147*.. 309, 331 275/35R20
- incl. Facelift 2014
Audi S8 382, 445 235/45R20 M+S T96 A12 A19 A56
4H 382, 445 245/40R20 M+S T99 A99 NBF S02
e1*2007/46*0284*.. 382, 445 255/40R20 M+S
e1*2007/46*0398*.. 382, 445 265/40R20
382, 445 275/35R20
Audi SQ5 230-260 235/45R20 M+S A12 A19 A99
8R, 8R1 230-260 245/45R20 M+S KMV S03
e1*2001/116*0473*..; 230-260 255/45R20
e13*2007/46*1083*..; 230-260 275/40R20 A01 K1a
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 5 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi SQ5 260 235/45R20 A11 M+S A19 A56 A99
FY 260 245/45R20 A12 M+S K1v K2h S03
e1*2007/46*1550*.. 260 255/40R20 A01 A12 K1b
260 255/45R20 A01 A12 K1b
260 265/40R20 A01 A12 K1b
260 265/45R20 A01 A12 K1b
260 275/40R20 A01 A12 K1c K2b
Infiniti QX30 AWD 125, 155 235/35R20 K2b K5x K6w K8e T88 T92 A01 A12 A19
H15 125, 155 235/40R20 K2b K5x K6w K8e A56 A99 S05
e11*2007/46*2977*.. 125, 155 245/35R20 K2b K5x K6w K8e
125, 155 255/35R20 K1b K2b K5x K6w K8m
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A19
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A99 R21 V20
e1*98/14*0113*.. S01
CL-Klasse 285 245/35R20 K1a K1b K41 R37 T91 T95 A01 A12 A19
216 285,320 255/35R20 K1c K41 K45 T93 T97 A99 Cpe V00
e1*2001/116*0372*.. 285,320 265/30R20 K1c K41 K45 T94 VS0 S01
(FIN: WDD216...) 285,320 265/35R20 K1c K41 K45 T95 T99
285,320 275/30R20 K2b R03 T97
§ 22 52128
285,320 275/35R20 K2b R03
E-Klasse 75-215 245/30R20 K1c K2c K41 K42 T90 A01 A12 A19
211 A99 Lim R21
e1*98/14*0183*.., S05
e1*2001/116*0183*..
E-Klasse 110-180 235/35R20 K1a K1b K5d R37 T92 A01 A12 A19
212 110-180 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A58 A99 Lim
e1*2001/116* T92 NoH V20 S01
0501*24-.. 110-190 235/35R20 K1a K1b K5d R02 R37 T92
(FIN: WDD213...) 110-190 245/35R20 K1c K2b K5d K5i K5k T91 T95
110-190 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
110-190 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
110-190 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse 4matic 120-143 235/35R20 K1a K1b K5d R37 T92 A01 A12 A19
212 120-143 255/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h A56 A99 Lim
e1*2001/116* T92 NoH V20 S01
0501*24-.. 120-245 245/35R20 K1c K2b K5d K5i K5k T91 T95
(FIN: WDD213...) 120-245 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T93 T97
120-245 265/30R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h
T94
120-245 275/30R20 K2c K4i K6i K8m R03 T93 T97
E-Klasse All Terrain 143, 190 245/40R20 K5w M+S A01 A12 A19
4matic 143, 190 255/35R20 K1c K5d K5x M+S T97 A56 A99 KMV
R1ES S01
e1*2007/46*1560*..
(FIN: WDD213...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

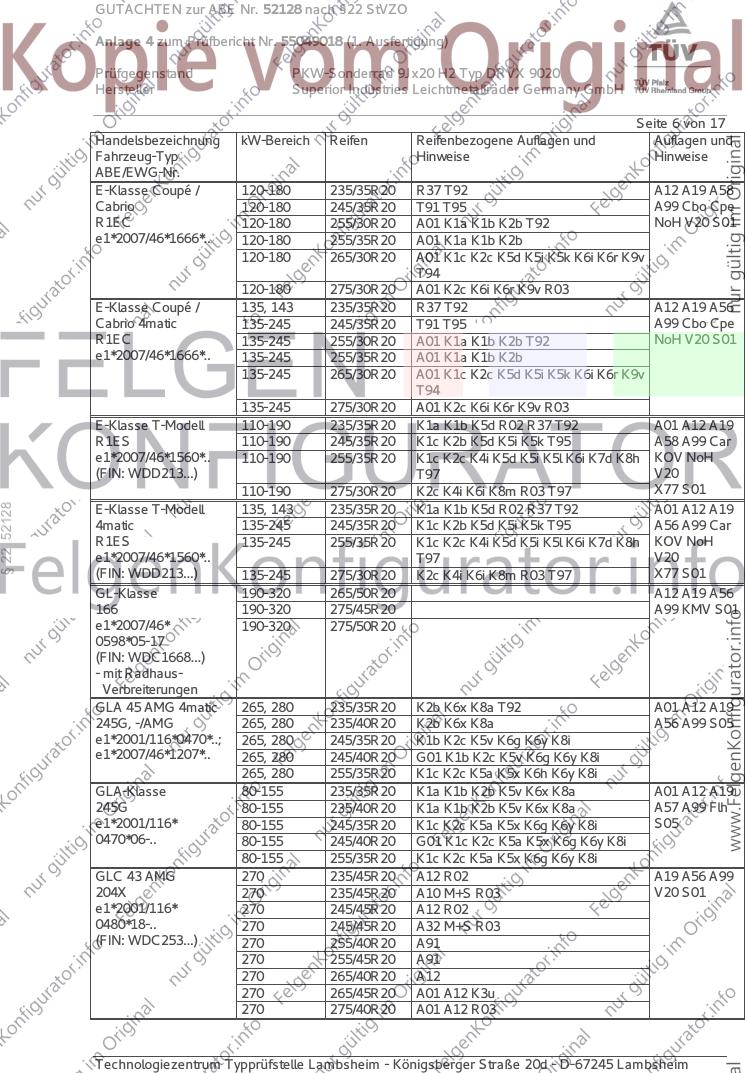

GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 6 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Coupé / 120-180 235/35R20 R37 T92 A12 A19 A58
Cabrio 120-180 245/35R20 T91 T95 A99 Cbo Cpe
R1EC 120-180 255/30R20 A01 K1a K1b K2b T92 NoH V20 S01
e1*2007/46*1666*.. 120-180 255/35R20 A01 K1a K1b K2b
120-180 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
120-180 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse Coupé / 135, 143 235/35R20 R37 T92 A12 A19 A56
Cabrio 4matic 135-245 245/35R20 T91 T95 A99 Cbo Cpe
R1EC 135-245 255/30R20 A01 K1a K1b K2b T92 NoH V20 S01
e1*2007/46*1666*.. 135-245 255/35R20 A01 K1a K1b K2b
135-245 265/30R20 A01 K1c K2c K5d K5i K5k K6i K6r K9v
T94
135-245 275/30R20 A01 K2c K6i K6r K9v R03
E-Klasse T-Modell 110-190 235/35R20 K1a K1b K5d R02 R37 T92 A01 A12 A19
R1ES 110-190 245/35R20 K1c K2b K5d K5i K5k T95 A58 A99 Car
e1*2007/46*1560*.. 110-190 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h KOV NoH
(FIN: WDD213...) T97 V20
110-190 275/30R20 K2c K4i K6i K8m R03 T97 X77 S01
§ 22 52128
E-Klasse T-Modell 135, 143 235/35R20 K1a K1b K5d R02 R37 T92 A01 A12 A19
4matic 135-245 245/35R20 K1c K2b K5d K5i K5k T95 A56 A99 Car
R1ES 135-245 255/35R20 K1c K2c K4i K5d K5i K5l K6i K7d K8h KOV NoH
e1*2007/46*1560*.. T97 V20
(FIN: WDD213...) 135-245 275/30R20 K2c K4i K6i K8m R03 T97 X77 S01
GL-Klasse 190-320 265/50R20 A12 A19 A56
166 190-320 275/45R20 A99 KMV S01
e1*2007/46* 190-320 275/50R20
0598*05-17
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
GLA 45 AMG 4matic 265, 280 235/35R20 K2b K6x K8a T92 A01 A12 A19
245G, -/AMG 265, 280 235/40R20 K2b K6x K8a A56 A99 S05
e1*2001/116*0470*..; 265, 280 245/35R20 K1b K2c K5v K6g K6y K8i
e1*2007/46*1207*.. 265, 280 245/40R20 G01 K1b K2c K5v K6g K6y K8i
265, 280 255/35R20 K1c K2c K5a K5x K6h K6y K8i
GLA-Klasse 80-155 235/35R20 K1a K1b K2b K5v K6x K8a A01 A12 A19
245G 80-155 235/40R20 K1a K1b K2b K5v K6x K8a A57 A99 Flh
e1*2001/116* 80-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S05
0470*06-.. 80-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
80-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLC 43 AMG 270 235/45R20 A12 R02 A19 A56 A99
204X 270 235/45R20 A10 M+S R03 V20 S01
e1*2001/116* 270 245/45R20 A12 R02
0480*18-.. 270 245/45R20 A32 M+S R03
(FIN: WDC253...) 270 255/40R20 A91
270 255/45R20 A91
270 265/40R20 A12
270 265/45R20 A01 A12 K3u
270 275/40R20 A01 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 7 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC 43 AMG Coupé 270 235/45R20 A12 R02 A19 A56 A99
204X 270 235/45R20 A10 M+S Flh V20 S01
e1*2001/116* 270 245/45R20 A12 R02
0480*18-.. 270 245/45R20 A10 M+S
(FIN: WDC253...) 270 255/40R20 A32
270 255/45R20 A32
270 265/40R20 A12
270 265/45R20 A01 A12 K3u
270 275/40R20 A01 A12 R03
GLC-Coupé 100-190 235/45R20 A10 A19 A57 A99
204X 100-190 245/45R20 A10 Flh KMV V20
e1*2001/116* 100-190 255/40R20 A32 S01
0480*18-.. 100-190 255/45R20 A32
(FIN: WDC253...) 100-190 265/40R20 A12
100-190 265/45R20 A01 A12 K3u
100-190 275/40R20 A01 A12 R03
GLC-Klasse 100-190 235/45R20 A12 A19 A57
204X 100-190 245/45R20 A99 MHy S01
e1*2001/116* 100-190 255/40R20
§ 22 52128
0480*16-.. 100-190 255/45R20
(FIN: WDC253...) 100-190 265/40R20
GLS-Klasse 190-335 265/50R20 A12 A19 A56
166 190-335 275/45R20 A99 B03 KMV
e1*2007/46* 190-335 275/50R20 X93 S01
0598*18-..
(FIN: WDC1668...)
- mit Radhaus-
Verbreiterungen
S-Coupé/Cabrio 430-463 255/40R20 A90 M+S A19 A57 A99
S63/S65 AMG 430-463 265/35R20 A01 A12 K1a M+S Cbo Cpe S01
221
e1*2001/116*
0335*23-..;
0396*12-..
(FIN: WDD217...)
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A19
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A61 A99 NBF
e1*97/27*0099*.. R21 V20 S01
S-Klasse 150-285 245/35R20 R37 T95 A12 A19 A99
221 150-320 255/35R20 A01 K1a K1b K41 T93 T97 V00 VS0 S01
e1*2001/116*0335*.. 150-320 265/30R20 A01 K1a K1b K41 T94
(FIN: WDD221...) 150-320 265/35R20 A01 K1a K1b K41 K42 T95
150-320 275/30R20 A01 K2b K42 K56 R03 T97
150-320 275/35R20 A01 K2b K42 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 8 von 17
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-345 245/40R20 A90 T95 T99 A19 A57 A99
222, 221 150-345 255/35R20 A01 A12 K1a K1b T97 BnK Lim V20
e1*2007/46*0960*..; 150-345 255/40R20 A01 A12 K1a K1b T01 T97 S01
e1*2001/116* 150-345 265/35R20 A01 A12 K1c K5d T95 T99
0335*19-.. 150-345 275/35R20 A01 A12 K2b K6g R03
ab Modell 2013
(FIN: WDD222...)
S-Klasse 270, 335 245/40R20 A32 A19 A57 A99
Coupé/Cabrio 270, 335 255/35R20 A90 Cbo Cpe V20
221 270, 335 255/40R20 A12 S01
e1*2001/116* 270, 335 265/35R20 A01 A12 K1a
0335*23-.. 270, 335 275/35R20 A12 R03
(FIN: WDD217...)
S63, S65 -/AMG 430-463 255/40R20 K1a K1b M+S T01 T97 A01 A12 A19
221, 221AMG 430-463 265/35R20 K1c K5d M+S T99 A57 A99 BmK
e1*2001/116* Lim S01
0335*20-..;
0396*09-..
ab Modell 2013
(FIN: WDD222...)
§ 22 52128
SL 170-285 255/30R20 T88 T92 A12 A19 A99
230 R21 S05
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
SL 225, 320 255/30R20 A32 T88 T92 A19 A99 X36
230, 231 S05
e1*2007/46*0803*..;
e1*98/14*0169*19-23
Baureihe 231
(FIN: WDD231...)
SL 600 368,380 255/30R20 T92 A12 A19 A99
230 R21 S05
e1*98/14*0169*00-18
Baureihe 230
(FIN: WDB230...)
VW Touareg (III) 170, 210 255/50R20 A07 A12 A19
CR 170, 210 265/45R20 A56 A99 B66
e1*2007/46*1827*.. 170, 210 275/45R20 L06 S04
170, 210 285/45R20
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 9 von 17
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Abschläge der Tragfähigkeit aufgrund der
Fahrzeughöchstgeschwindigkeit sind zu berücksichtigen.
Fahrzeughöchst- Tragfähigkeit (%)
geschwindigkeit Geschwindigkeitssymbol (GSY)
V W Y
210 km/h 100% 100% 100%
220 km/h 97% 100% 100%
230 km/h 94% 100% 100%
240 km/h 91% 100% 100%
250 km/h - 95% 100%
260 km/h - 90% 100%
270 km/h - 85% 100%
280 km/h - - 95%
290 km/h - - 90%
300 km/h - - 85%
Ferner sind nur Reifen einer Bauart und achsweise eines Reifentyps zulässig. Bei Verwendung
unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind die Hinweise des Fahrzeug- und /
oder Reifenherstellers zu beachten.
§ 22 52128
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A07 Zur Befestigung der Räder dürfen nur die in der Tabelle "Befestigungsmittel" (Seite 1)
aufgeführten Serien-Radschrauben /-Radmuttern oder Zubehör-Schrauben/-Muttern, die den
Serienbefestigungsmitteln im Aufbau entsprechen, verwendet werden.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebenen
Schneeketten an den laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 10 von 17
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
§ 22 52128
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A99 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte im Felgenbett
angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen Mindestabstand
von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B66 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 375 mm
an Achse 1.
B92 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Rad nicht zulässig für
Fahrzeugausführungen mit Brembo-Bremssattel an Achse 1.
BmK Die Räder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Räder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 11 von 17
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Cabrio-Limousine, Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Schräghecklimousine (Fließheck, 3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
§ 22 52128
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1v Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 1 im Bereich 30° vor Radmitte (wheel cover, flaps,...).
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 12 von 17

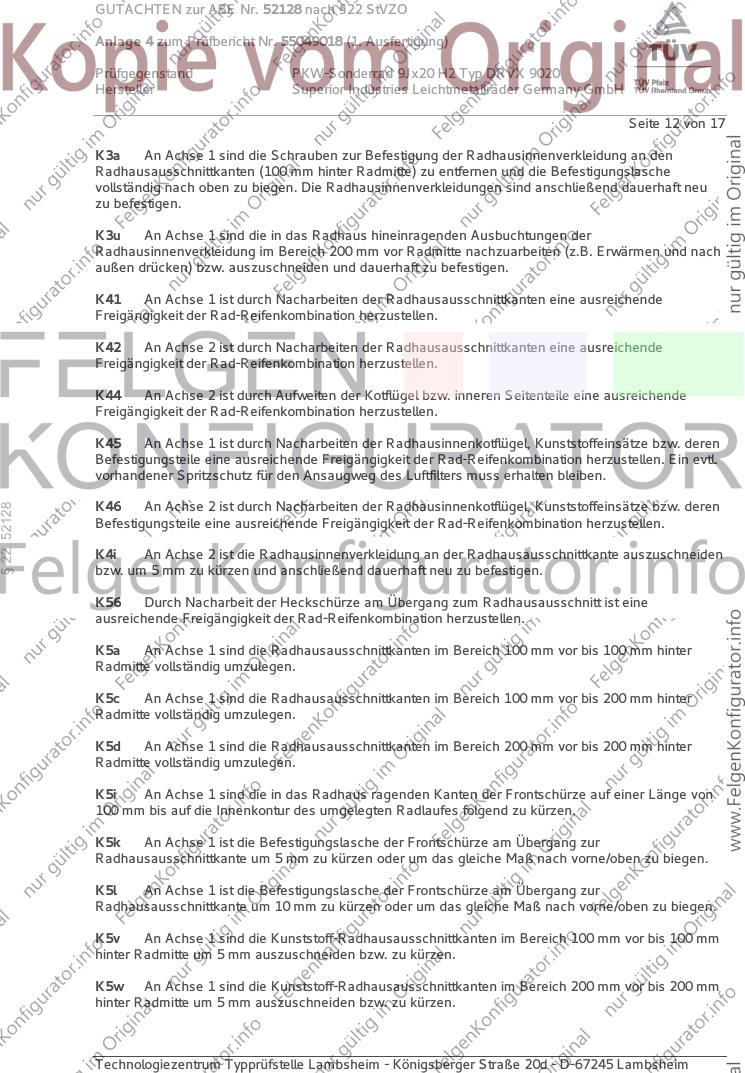

K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K3u An Achse 1 sind die in das Radhaus hineinragenden Ausbuchtungen der
Radhausinnenverkleidung im Bereich 200 mm vor Radmitte nachzuarbeiten (z.B. Erwärmen und nach
außen drücken) bzw. auszuschneiden und dauerhaft zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
§ 22 52128
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 13 von 17

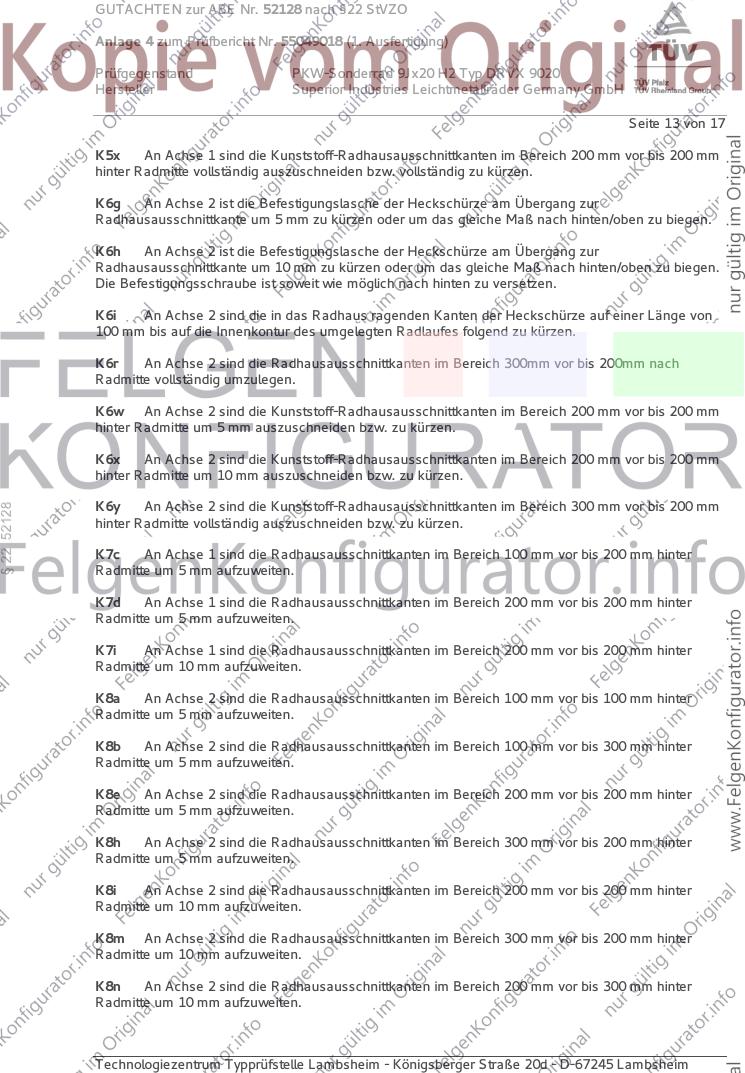

K5x An Achse 1 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6w An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm
hinter Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
§ 22 52128
K6y An Achse 2 sind die Kunststoff-Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm
hinter Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7i An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8n An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 300 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 14 von 17
K9v An Achse 2 sind die in das Radhaus ragenden Kanten der Zusatzradabdeckungen auf einer
Länge von 100 mm bis auf die Innenkontur des Radlaufes folgend zu kürzen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit
zusätzlichen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne
zusätzliche Kotflügelverbreiterungen (Radlaufleisten).
L06 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit und ohne
Allradlenkung (4WS).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Karosserieform
Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
§ 22 52128
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die serienmäßigen Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 15 von 17

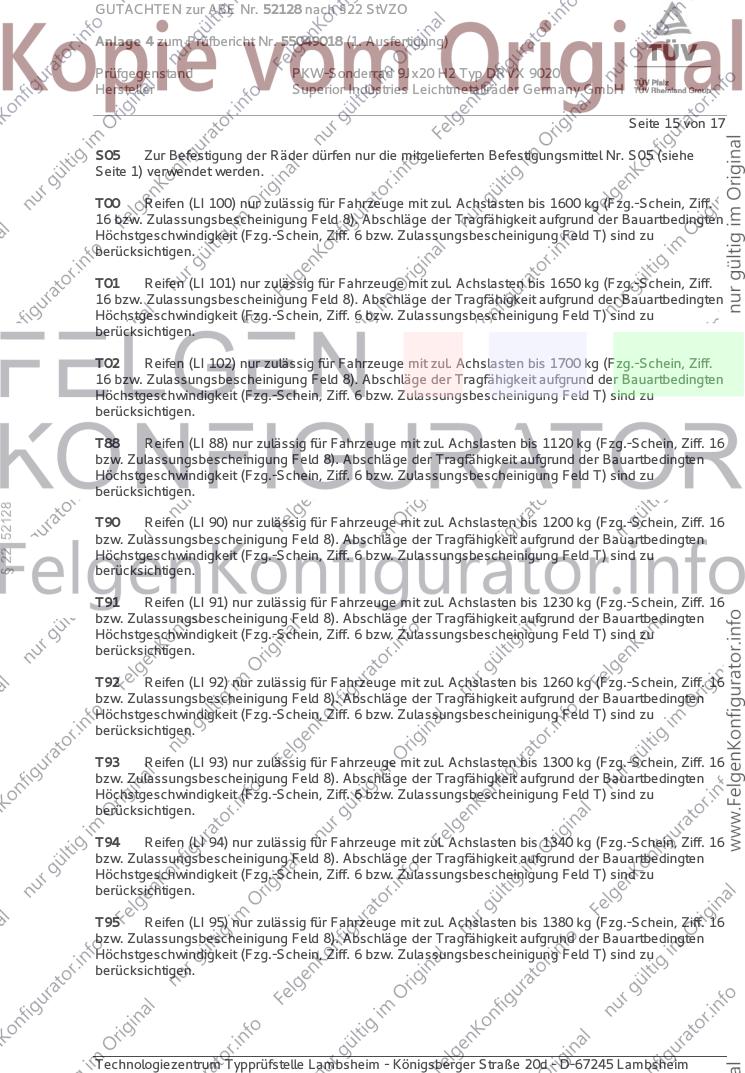

S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
§ 22 52128
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 16 von 17

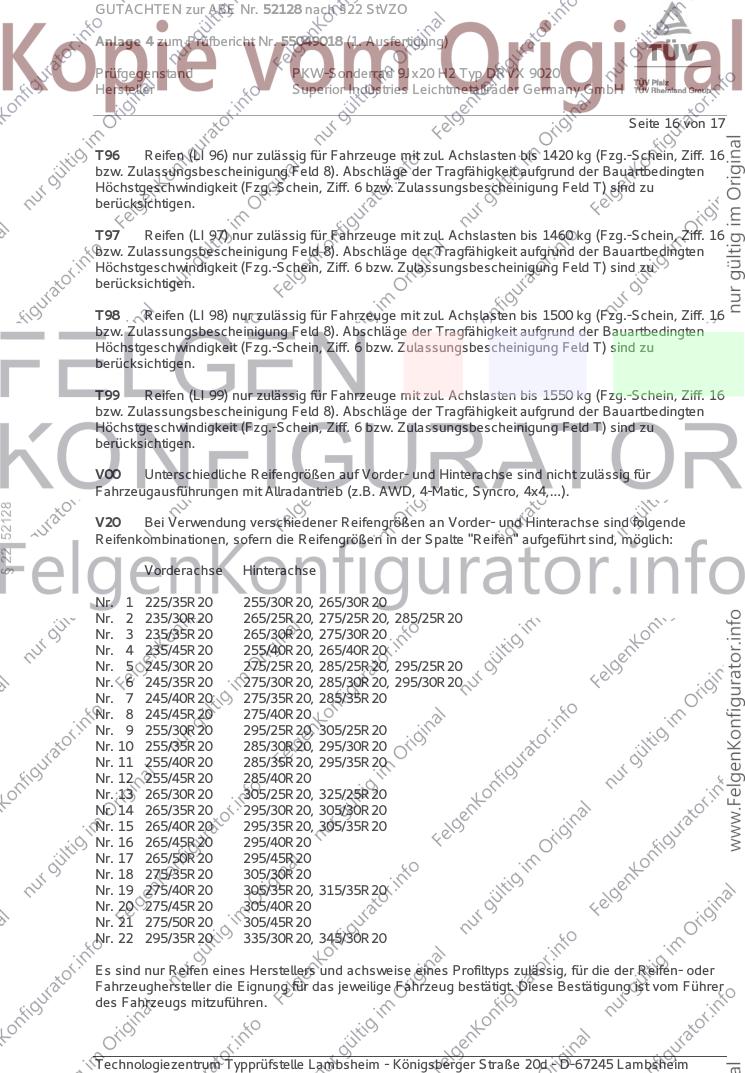

T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8). Abschläge der Tragfähigkeit aufgrund der Bauartbedingten
Höchstgeschwindigkeit (Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind zu
berücksichtigen.
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
§ 22 52128
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20, 275/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 275/25R20, 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 265/50R20 295/45R20
Nr. 18 275/35R20 305/30R20
Nr. 19 275/40R20 305/35R20, 315/35R20
Nr. 20 275/45R20 305/40R20
Nr. 21 275/50R20 305/45R20
Nr. 22 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 52128 nach §22 StVZO
Anlage 4 zum Prüfbericht Nr. 55049018 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20 H2 Typ DRVX 9020
Hersteller Superior Industries Leichtmetallräder Germany GmbH
Seite 17 von 17
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
§ 22 52128
Die Verwendungsprüfung fand am 4. September 2018 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 17 und gilt für Sonderräder ab Herstellungsdatum Juni 2018.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. September 2018
Blauth 00301814.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
