GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell Cortina
Typ 01887
Radgröße 9 J x 19 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
201 01887 201 / XL-Ø66.46 5/112/66,5 45 850 2275
Kennzeichnungen
KBA-Nummer 50103
Herstellerzeichen OZ
Radtyp und Ausführung 01887 201
Radgröße 9 J x 19 H2
Einpresstiefe ET 45
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kugel D=24mm 120 36,5 81710536
S03 Schraube M14x1,5 Kugel D=24mm 130 36,5 81710536
S04 Schraube M14x1,5 Kugel D=24mm 150 36,5 81710536
S05 Schraube M14x1,5 Kugel D=24mm 150 40 81710499
S06 Schraube M14x1,5 Kugel D=24mm 180 40 81710499
S07 Schraube M14x1,5 Kugel D=24mm 160 40 81710499
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

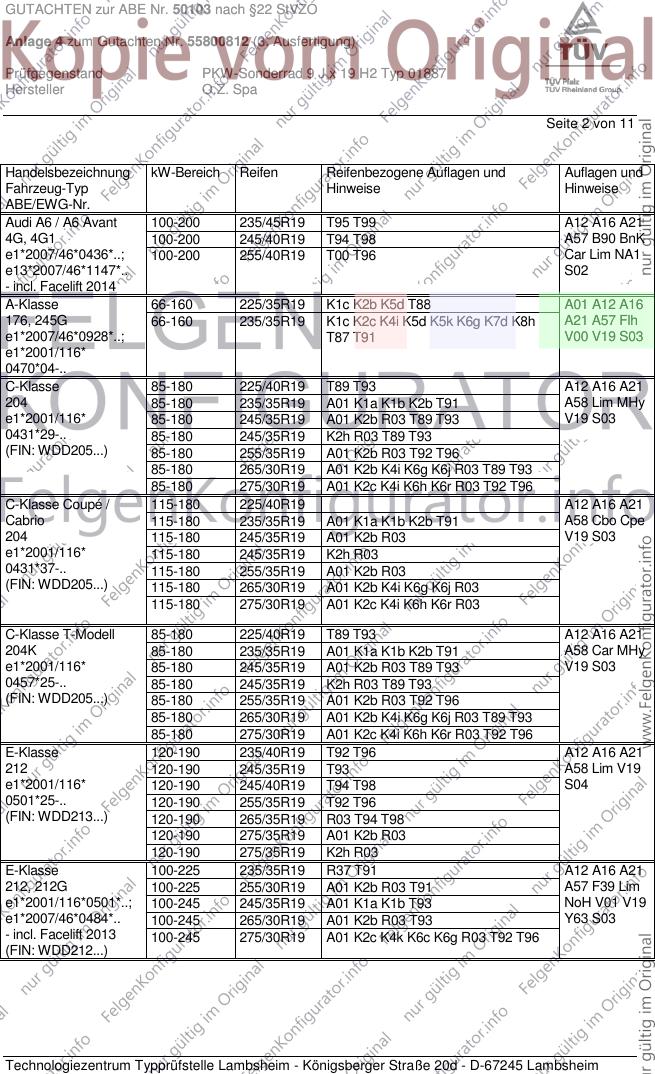

GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A6 / A6 Avant 100-200 235/45R19 T95 T99 A12 A16 A21
4G, 4G1 100-200 245/40R19 T94 T98 A57 B90 BnK
e1*2007/46*0436*..; 100-200 255/40R19 T00 T96 Car Lim NA1
e13*2007/46*1147*.. S02
- incl. Facelift 2014
A-Klasse 66-160 225/35R19 K1c K2b K5d T88 A01 A12 A16
176, 245G 66-160 235/35R19 K1c K2c K4i K5d K5k K6g K7d K8h A21 A57 Flh
e1*2007/46*0928*..; T87 T91 V00 V19 S03
e1*2001/116*
0470*04-..
C-Klasse 85-180 225/40R19 T89 T93 A12 A16 A21
204 85-180 235/35R19 A01 K1a K1b K2b T91 A58 Lim MHy
e1*2001/116* 85-180 245/35R19 A01 K2b R03 T89 T93 V19 S03
0431*29-.. 85-180 245/35R19 K2h R03 T89 T93
(FIN: WDD205...) 85-180 255/35R19 A01 K2b R03 T92 T96
85-180 265/30R19 A01 K2b K4i K6g K6j R03 T89 T93
85-180 275/30R19 A01 K2c K4i K6h K6r R03 T92 T96
C-Klasse Coupé / 115-180 225/40R19 A12 A16 A21
Cabrio 115-180 235/35R19 A01 K1a K1b K2b T91 A58 Cbo Cpe
204 115-180 245/35R19 A01 K2b R03 V19 S03
e1*2001/116* 115-180 245/35R19 K2h R03
0431*37-.. 115-180 255/35R19 A01 K2b R03
(FIN: WDD205...) 115-180 265/30R19 A01 K2b K4i K6g K6j R03
115-180 275/30R19 A01 K2c K4i K6h K6r R03
C-Klasse T-Modell 85-180 225/40R19 T89 T93 A12 A16 A21
204K 85-180 235/35R19 A01 K1a K1b K2b T91 A58 Car MHy
e1*2001/116* 85-180 245/35R19 A01 K2b R03 T89 T93 V19 S03
0457*25-.. 85-180 245/35R19 K2h R03 T89 T93
(FIN: WDD205...) 85-180 255/35R19 A01 K2b R03 T92 T96
85-180 265/30R19 A01 K2b K4i K6g K6j R03 T89 T93
85-180 275/30R19 A01 K2c K4i K6h K6r R03 T92 T96
E-Klasse 120-190 235/40R19 T92 T96 A12 A16 A21
212 120-190 245/35R19 T93 A58 Lim V19
e1*2001/116* 120-190 245/40R19 T94 T98 S04
0501*25-.. 120-190 255/35R19 T92 T96
(FIN: WDD213...) 120-190 265/35R19 R03 T94 T98
120-190 275/35R19 A01 K2b R03
120-190 275/35R19 K2h R03
E-Klasse 100-225 235/35R19 R37 T91 A12 A16 A21
212, 212G 100-225 255/30R19 A01 K2b R03 T91 A57 F39 Lim
e1*2001/116*0501*..; 100-245 245/35R19 A01 K1a K1b T93 NoH V01 V19
e1*2007/46*0484*.. 100-245 265/30R19 A01 K2b R03 T93 Y63 S03
- incl. Facelift 2013 100-245 275/30R19 A01 K2c K4k K6c K6g R03 T92 T96
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

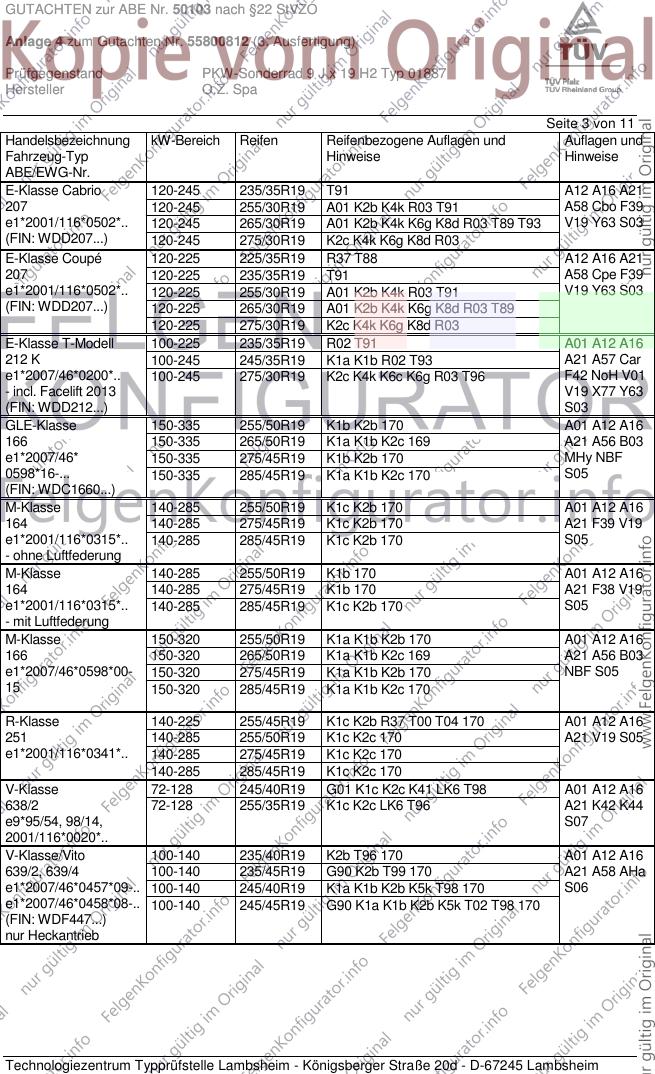

GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-245 235/35R19 T91 A12 A16 A21
207 120-245 255/30R19 A01 K2b K4k R03 T91 A58 Cbo F39
e1*2001/116*0502*.. 120-245 265/30R19 A01 K2b K4k K6g K8d R03 T89 T93 V19 Y63 S03
(FIN: WDD207...) 120-245 275/30R19 K2c K4k K6g K8d R03
E-Klasse Coupé 120-225 225/35R19 R37 T88 A12 A16 A21
207 120-225 235/35R19 T91 A58 Cpe F39
e1*2001/116*0502*.. 120-225 255/30R19 A01 K2b K4k R03 T91 V19 Y63 S03
(FIN: WDD207...) 120-225 265/30R19 A01 K2b K4k K6g K8d R03 T89
120-225 275/30R19 K2c K4k K6g K8d R03
E-Klasse T-Modell 100-225 235/35R19 R02 T91 A01 A12 A16
212 K 100-245 245/35R19 K1a K1b R02 T93 A21 A57 Car
e1*2007/46*0200*.. 100-245 275/30R19 K2c K4k K6c K6g R03 T96 F42 NoH V01
- incl. Facelift 2013 V19 X77 Y63
(FIN: WDD212...) S03
GLE-Klasse 150-335 255/50R19 K1b K2b 170 A01 A12 A16
166 150-335 265/50R19 K1a K1b K2c 169 A21 A56 B03
e1*2007/46* 150-335 275/45R19 K1b K2b 170 MHy NBF
0598*16-... 150-335 285/45R19 K1a K1b K2c 170 S05
(FIN: WDC1660...)
M-Klasse 140-285 255/50R19 K1c K2b 170 A01 A12 A16
164 140-285 275/45R19 K1c K2b 170 A21 F39 V19
e1*2001/116*0315*.. 140-285 285/45R19 K1c K2b 170 S05
- ohne Luftfederung
M-Klasse 140-285 255/50R19 K1b 170 A01 A12 A16
164 140-285 275/45R19 K1b 170 A21 F38 V19
e1*2001/116*0315*.. 140-285 285/45R19 K1c K2b 170 S05
- mit Luftfederung
M-Klasse 150-320 255/50R19 K1a K1b K2b 170 A01 A12 A16
166 150-320 265/50R19 K1a K1b K2c 169 A21 A56 B03
e1*2007/46*0598*00- 150-320 275/45R19 K1a K1b K2b 170 NBF S05
15 150-320 285/45R19 K1a K1b K2c 170
R-Klasse 140-225 255/45R19 K1c K2b R37 T00 T04 170 A01 A12 A16
251 140-285 255/50R19 K1c K2c 170 A21 V19 S05
e1*2001/116*0341*.. 140-285 275/45R19 K1c K2c 170
140-285 285/45R19 K1c K2c 170
V-Klasse 72-128 245/40R19 G01 K1c K2c K41 LK6 T98 A01 A12 A16
638/2 72-128 255/35R19 K1c K2c LK6 T96 A21 K42 K44
e9*95/54, 98/14, S07
2001/116*0020*..
V-Klasse/Vito 100-140 235/40R19 K2b T96 170 A01 A12 A16
639/2, 639/4 100-140 235/45R19 G90 K2b T99 170 A21 A58 AHa
e1*2007/46*0457*09-.. 100-140 245/40R19 K1a K1b K2b K5k T98 170 S06
e1*2007/46*0458*08-.. 100-140 245/45R19 G90 K1a K1b K2b K5k T02 T98 170
(FIN: WDF447...)
nur Heckantrieb
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

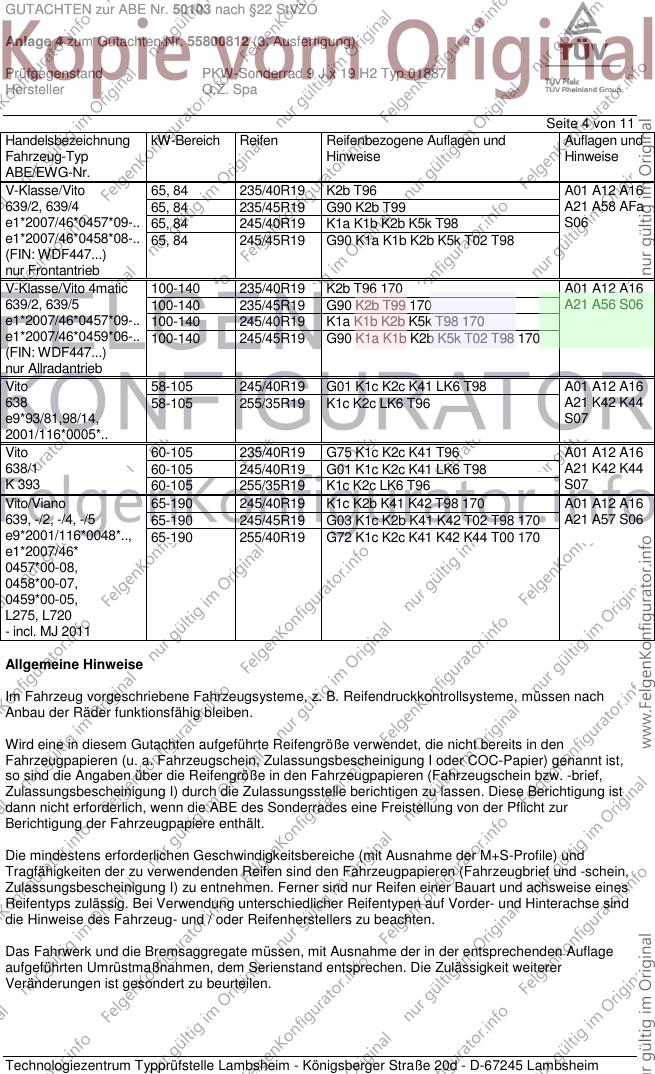

GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 65, 84 235/40R19 K2b T96 A01 A12 A16
639/2, 639/4 65, 84 235/45R19 G90 K2b T99 A21 A58 AFa
e1*2007/46*0457*09-.. 65, 84 245/40R19 K1a K1b K2b K5k T98 S06
e1*2007/46*0458*08-.. 65, 84 245/45R19 G90 K1a K1b K2b K5k T02 T98
(FIN: WDF447...)
nur Frontantrieb
V-Klasse/Vito 4matic 100-140 235/40R19 K2b T96 170 A01 A12 A16
639/2, 639/5 100-140 235/45R19 G90 K2b T99 170 A21 A56 S06
e1*2007/46*0457*09-.. 100-140 245/40R19 K1a K1b K2b K5k T98 170
e1*2007/46*0459*06-.. 100-140 245/45R19 G90 K1a K1b K2b K5k T02 T98 170
(FIN: WDF447...)
nur Allradantrieb
Vito 58-105 245/40R19 G01 K1c K2c K41 LK6 T98 A01 A12 A16
638 58-105 255/35R19 K1c K2c LK6 T96 A21 K42 K44
e9*93/81,98/14, S07
2001/116*0005*..
Vito 60-105 235/40R19 G75 K1c K2c K41 T96 A01 A12 A16
638/1 60-105 245/40R19 G01 K1c K2c K41 LK6 T98 A21 K42 K44
K 393 60-105 255/35R19 K1c K2c LK6 T96 S07
Vito/Viano 65-190 245/40R19 K1c K2b K41 K42 T98 170 A01 A12 A16
639, -/2, -/4, -/5 65-190 245/45R19 G03 K1c K2b K41 K42 T02 T98 170 A21 A57 S06
e9*2001/116*0048*.., 65-190 255/40R19 G72 K1c K2c K41 K42 K44 T00 170
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 5 von 11
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
169 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1690 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
170 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1700 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 6 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G03 Weicht der Abrollumfang dieser Reifengröße von den Abrollumfängen der serienmäßigen
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung) ab, ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
G75 Ist die Reifengröße 215/60R16 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa

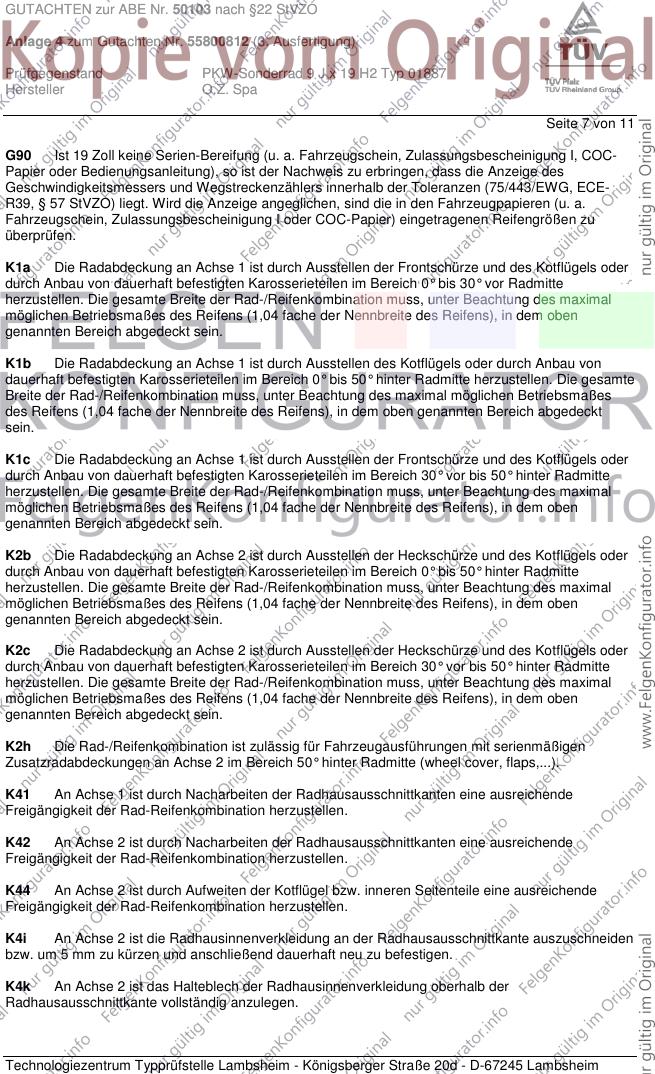

Seite 7 von 11
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa

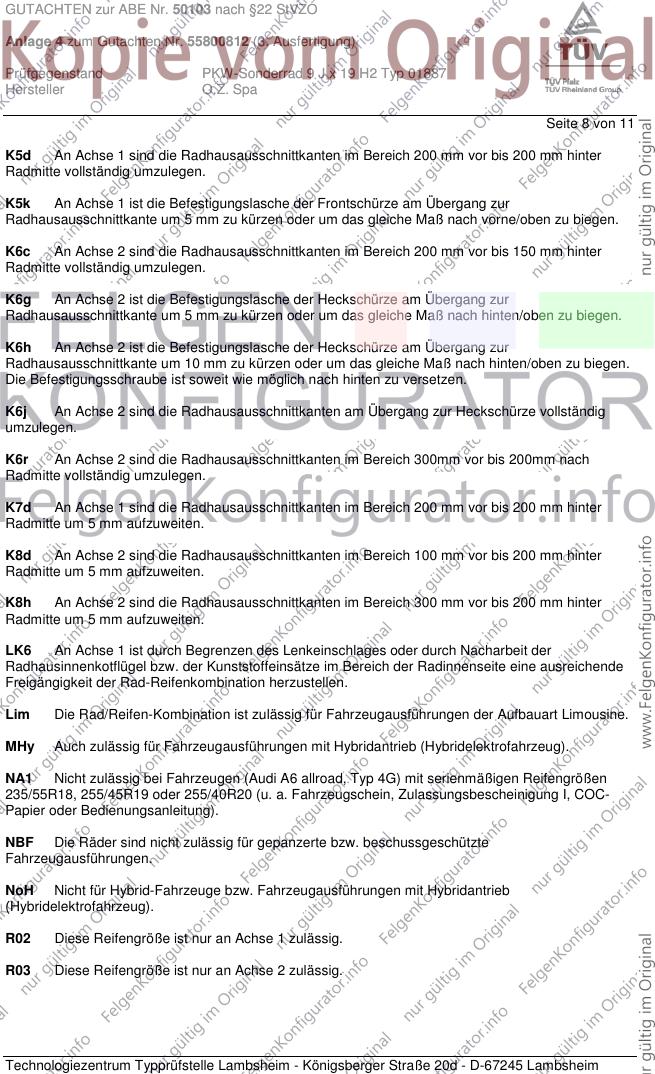

Seite 8 von 11
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
LK6 An Achse 1 ist durch Begrenzen des Lenkeinschlages oder durch Nacharbeit der
Radhausinnenkotflügel bzw. der Kunststoffeinsätze im Bereich der Radinnenseite eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb
(Hybridelektrofahrzeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa
Seite 10 von 11
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50103 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55800812 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9 J x 19 H2 Typ 01887
Hersteller O.Z. Spa

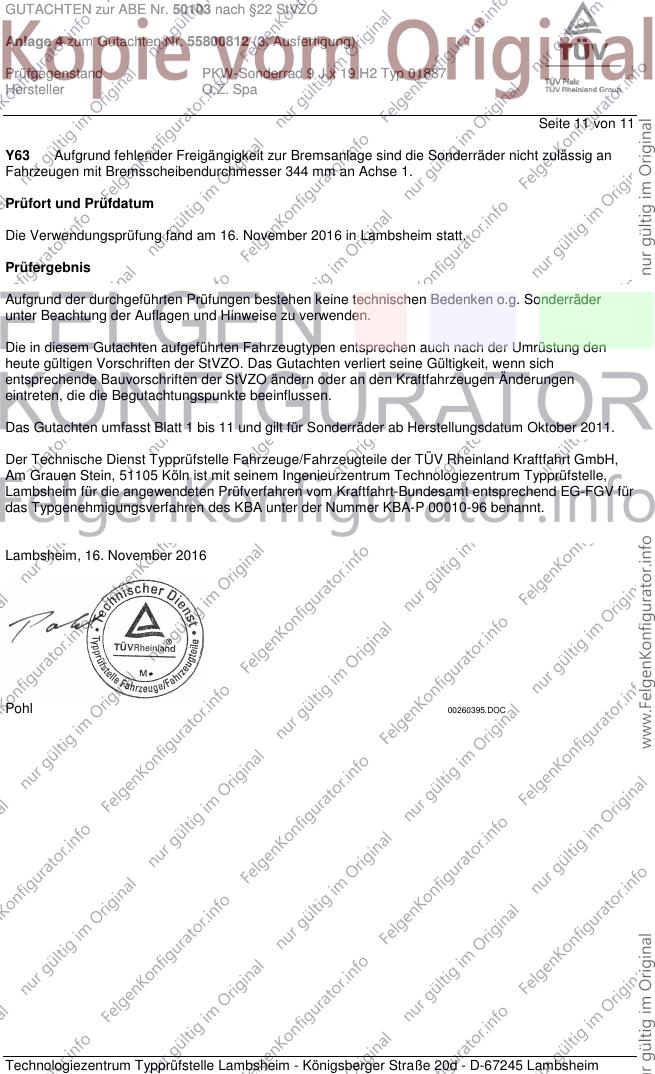

Seite 11 von 11
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. November 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. November 2016
Pohl 00260395.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
