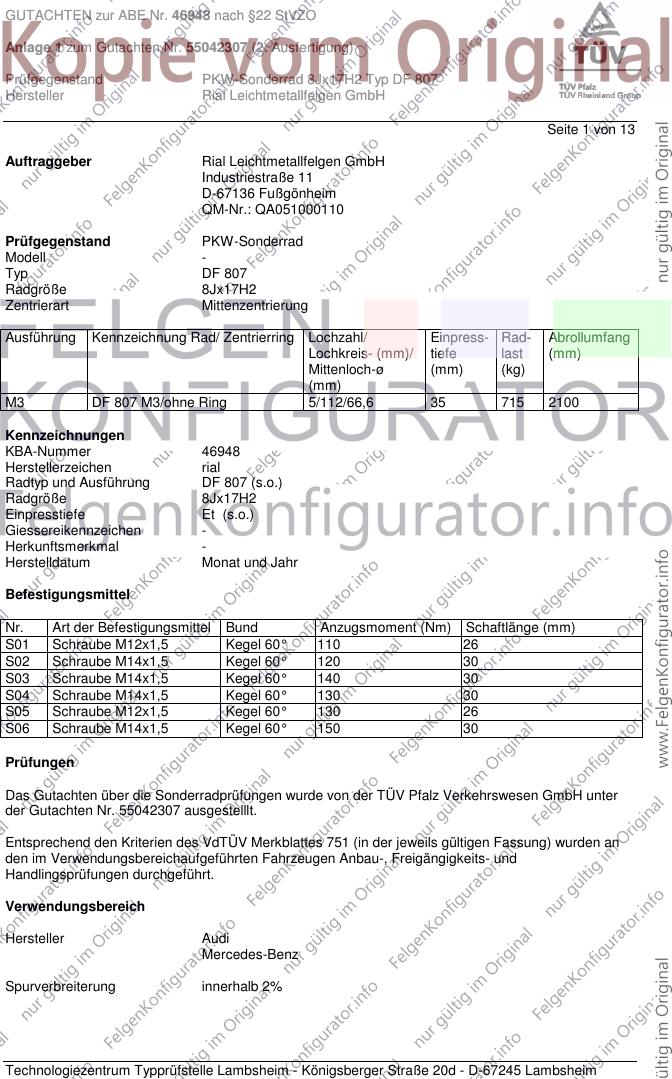

GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 13
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: QA051000110
Prüfgegenstand PKW-Sonderrad
Modell -
Typ DF 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
M3 DF 807 M3/ohne Ring 5/112/66,6 35 715 2100
Kennzeichnungen
KBA-Nummer 46948
Herstellerzeichen rial
Radtyp und Ausführung DF 807 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe Et (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M12x1,5 Kegel 60° 130 26
S06 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55042307 ausgestelllt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

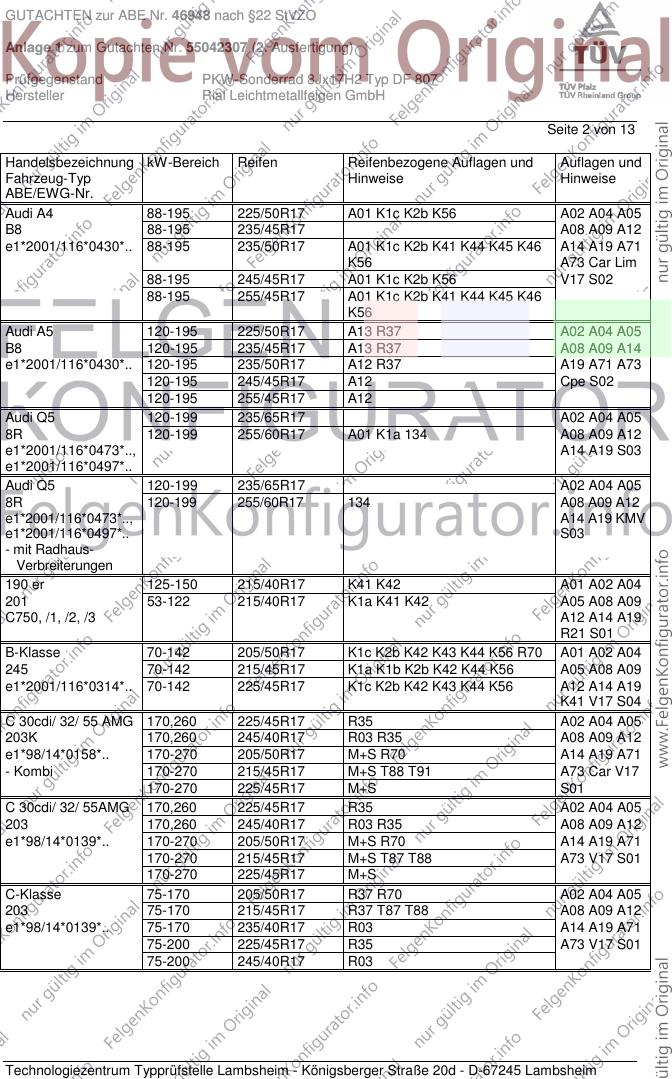

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 A01 K1c K2b K56 A02 A04 A05
B8 88-195 235/45R17 A08 A09 A12
e1*2001/116*0430*.. 88-195 235/50R17 A01 K1c K2b K41 K44 K45 K46 A14 A19 A71
K56 A73 Car Lim
88-195 245/45R17 A01 K1c K2b K56 V17 S02
88-195 255/45R17 A01 K1c K2b K41 K44 K45 K46
K56
Audi A5 120-195 225/50R17 A13 R37 A02 A04 A05
B8 120-195 235/45R17 A13 R37 A08 A09 A14
e1*2001/116*0430*.. 120-195 235/50R17 A12 R37 A19 A71 A73
120-195 245/45R17 A12 Cpe S02
120-195 255/45R17 A12
Audi Q5 120-199 235/65R17 A02 A04 A05
8R 120-199 255/60R17 A01 K1a 134 A08 A09 A12
e1*2001/116*0473*.., A14 A19 S03
e1*2001/116*0497*..
Audi Q5 120-199 235/65R17 A02 A04 A05
8R 120-199 255/60R17 134 A08 A09 A12
e1*2001/116*0473*.., A14 A19 KMV
e1*2001/116*0497*.. S03
- mit Radhaus-
Verbreiterungen
190 er 125-150 215/40R17 K41 K42 A01 A02 A04
201 53-122 215/40R17 K1a K41 K42 A05 A08 A09
C750, /1, /2, /3 A12 A14 A19
R21 S01
B-Klasse 70-142 205/50R17 K1c K2b K42 K43 K44 K56 R70 A01 A02 A04
245 70-142 215/45R17 K1a K1b K2b K42 K44 K56 A05 A08 A09
e1*2001/116*0314*.. 70-142 225/45R17 K1c K2b K42 K43 K44 K56 A12 A14 A19
K41 V17 S04
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A02 A04 A05
203K 170,260 245/40R17 R03 R35 A08 A09 A12
e1*98/14*0158*.. 170-270 205/50R17 M+S R70 A14 A19 A71
- Kombi 170-270 215/45R17 M+S T88 T91 A73 Car V17
170-270 225/45R17 M+S S01
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A02 A04 A05
203 170,260 245/40R17 R03 R35 A08 A09 A12
e1*98/14*0139*.. 170-270 205/50R17 M+S R70 A14 A19 A71
170-270 215/45R17 M+S T87 T88 A73 V17 S01
170-270 225/45R17 M+S
C-Klasse 75-170 205/50R17 R37 R70 A02 A04 A05
203 75-170 215/45R17 R37 T87 T88 A08 A09 A12
e1*98/14*0139*.. 75-170 235/40R17 R03 A14 A19 A71
75-200 225/45R17 R35 A73 V17 S01
75-200 245/40R17 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

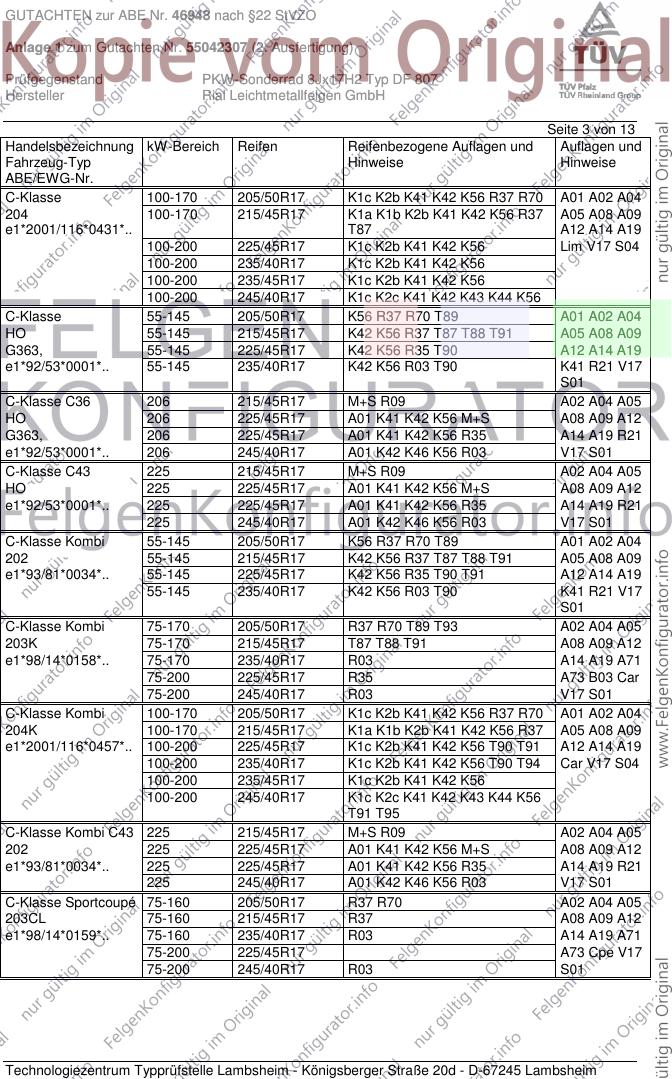

Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 100-170 205/50R17 K1c K2b K41 K42 K56 R37 R70 A01 A02 A04
204 100-170 215/45R17 K1a K1b K2b K41 K42 K56 R37 A05 A08 A09
e1*2001/116*0431*.. T87 A12 A14 A19
100-200 225/45R17 K1c K2b K41 K42 K56 Lim V17 S04
100-200 235/40R17 K1c K2b K41 K42 K56
100-200 235/45R17 K1c K2b K41 K42 K56
100-200 245/40R17 K1c K2c K41 K42 K43 K44 K56
C-Klasse 55-145 205/50R17 K56 R37 R70 T89 A01 A02 A04
HO 55-145 215/45R17 K42 K56 R37 T87 T88 T91 A05 A08 A09
G363, 55-145 225/45R17 K42 K56 R35 T90 A12 A14 A19
e1*92/53*0001*.. 55-145 235/40R17 K42 K56 R03 T90 K41 R21 V17
S01
C-Klasse C36 206 215/45R17 M+S R09 A02 A04 A05
HO 206 225/45R17 A01 K41 K42 K56 M+S A08 A09 A12
G363, 206 225/45R17 A01 K41 K42 K56 R35 A14 A19 R21
e1*92/53*0001*.. 206 245/40R17 A01 K42 K46 K56 R03 V17 S01
C-Klasse C43 225 215/45R17 M+S R09 A02 A04 A05
HO 225 225/45R17 A01 K41 K42 K56 M+S A08 A09 A12
e1*92/53*0001*.. 225 225/45R17 A01 K41 K42 K56 R35 A14 A19 R21
225 245/40R17 A01 K42 K46 K56 R03 V17 S01
C-Klasse Kombi 55-145 205/50R17 K56 R37 R70 T89 A01 A02 A04
202 55-145 215/45R17 K42 K56 R37 T87 T88 T91 A05 A08 A09
e1*93/81*0034*.. 55-145 225/45R17 K42 K56 R35 T90 T91 A12 A14 A19
55-145 235/40R17 K42 K56 R03 T90 K41 R21 V17
S01
C-Klasse Kombi 75-170 205/50R17 R37 R70 T89 T93 A02 A04 A05
203K 75-170 215/45R17 T87 T88 T91 A08 A09 A12
e1*98/14*0158*.. 75-170 235/40R17 R03 A14 A19 A71
75-200 225/45R17 R35 A73 B03 Car
75-200 245/40R17 R03 V17 S01
C-Klasse Kombi 100-170 205/50R17 K1c K2b K41 K42 K56 R37 R70 A01 A02 A04
204K 100-170 215/45R17 K1a K1b K2b K41 K42 K56 R37 A05 A08 A09
e1*2001/116*0457*.. 100-200 225/45R17 K1c K2b K41 K42 K56 T90 T91 A12 A14 A19
100-200 235/40R17 K1c K2b K41 K42 K56 T90 T94 Car V17 S04
100-200 235/45R17 K1c K2b K41 K42 K56
100-200 245/40R17 K1c K2c K41 K42 K43 K44 K56
T91 T95
C-Klasse Kombi C43 225 215/45R17 M+S R09 A02 A04 A05
202 225 225/45R17 A01 K41 K42 K56 M+S A08 A09 A12
e1*93/81*0034*.. 225 225/45R17 A01 K41 K42 K56 R35 A14 A19 R21
225 245/40R17 A01 K42 K46 K56 R03 V17 S01
C-Klasse Sportcoupé 75-160 205/50R17 R37 R70 A02 A04 A05
203CL 75-160 215/45R17 R37 A08 A09 A12
e1*98/14*0159*.. 75-160 235/40R17 R03 A14 A19 A71
75-200 225/45R17 A73 Cpe V17
75-200 245/40R17 R03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

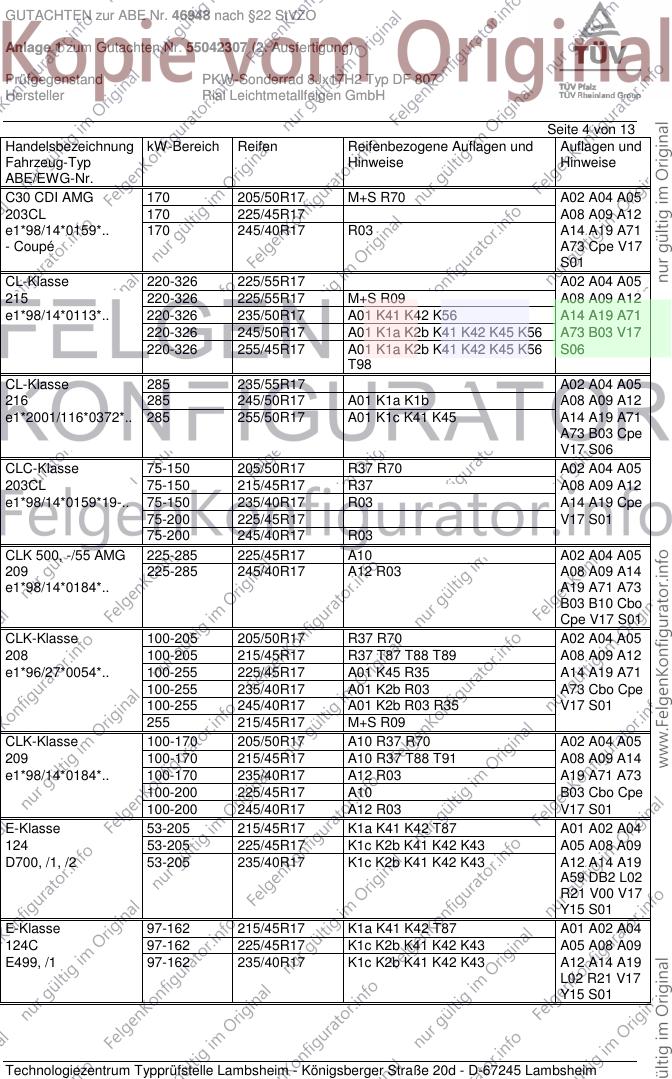

Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C30 CDI AMG 170 205/50R17 M+S R70 A02 A04 A05
203CL 170 225/45R17 A08 A09 A12
e1*98/14*0159*.. 170 245/40R17 R03 A14 A19 A71
- Coupé A73 Cpe V17
S01
CL-Klasse 220-326 225/55R17 A02 A04 A05
215 220-326 225/55R17 M+S R09 A08 A09 A12
e1*98/14*0113*.. 220-326 235/50R17 A01 K41 K42 K56 A14 A19 A71
220-326 245/50R17 A01 K1a K2b K41 K42 K45 K56 A73 B03 V17
220-326 255/45R17 A01 K1a K2b K41 K42 K45 K56 S06
T98
CL-Klasse 285 235/55R17 A02 A04 A05
216 285 245/50R17 A01 K1a K1b A08 A09 A12
e1*2001/116*0372*.. 285 255/50R17 A01 K1c K41 K45 A14 A19 A71
A73 B03 Cpe
V17 S06
CLC-Klasse 75-150 205/50R17 R37 R70 A02 A04 A05
203CL 75-150 215/45R17 R37 A08 A09 A12
e1*98/14*0159*19-.. 75-150 235/40R17 R03 A14 A19 Cpe
75-200 225/45R17 V17 S01
75-200 245/40R17 R03
CLK 500, -/55 AMG 225-285 225/45R17 A10 A02 A04 A05
209 225-285 245/40R17 A12 R03 A08 A09 A14
e1*98/14*0184*.. A19 A71 A73
B03 B10 Cbo
Cpe V17 S01
CLK-Klasse 100-205 205/50R17 R37 R70 A02 A04 A05
208 100-205 215/45R17 R37 T87 T88 T89 A08 A09 A12
e1*96/27*0054*.. 100-255 225/45R17 A01 K45 R35 A14 A19 A71
100-255 235/40R17 A01 K2b R03 A73 Cbo Cpe
100-255 245/40R17 A01 K2b R03 R35 V17 S01
255 215/45R17 M+S R09
CLK-Klasse 100-170 205/50R17 A10 R37 R70 A02 A04 A05
209 100-170 215/45R17 A10 R37 T88 T91 A08 A09 A14
e1*98/14*0184*.. 100-170 235/40R17 A12 R03 A19 A71 A73
100-200 225/45R17 A10 B03 Cbo Cpe
100-200 245/40R17 A12 R03 V17 S01
E-Klasse 53-205 215/45R17 K1a K41 K42 T87 A01 A02 A04
124 53-205 225/45R17 K1c K2b K41 K42 K43 A05 A08 A09
D700, /1, /2 53-205 235/40R17 K1c K2b K41 K42 K43 A12 A14 A19
A59 DB2 L02
R21 V00 V17
Y15 S01
E-Klasse 97-162 215/45R17 K1a K41 K42 T87 A01 A02 A04
124C 97-162 225/45R17 K1c K2b K41 K42 K43 A05 A08 A09
E499, /1 97-162 235/40R17 K1c K2b K41 K42 K43 A12 A14 A19
L02 R21 V17
Y15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

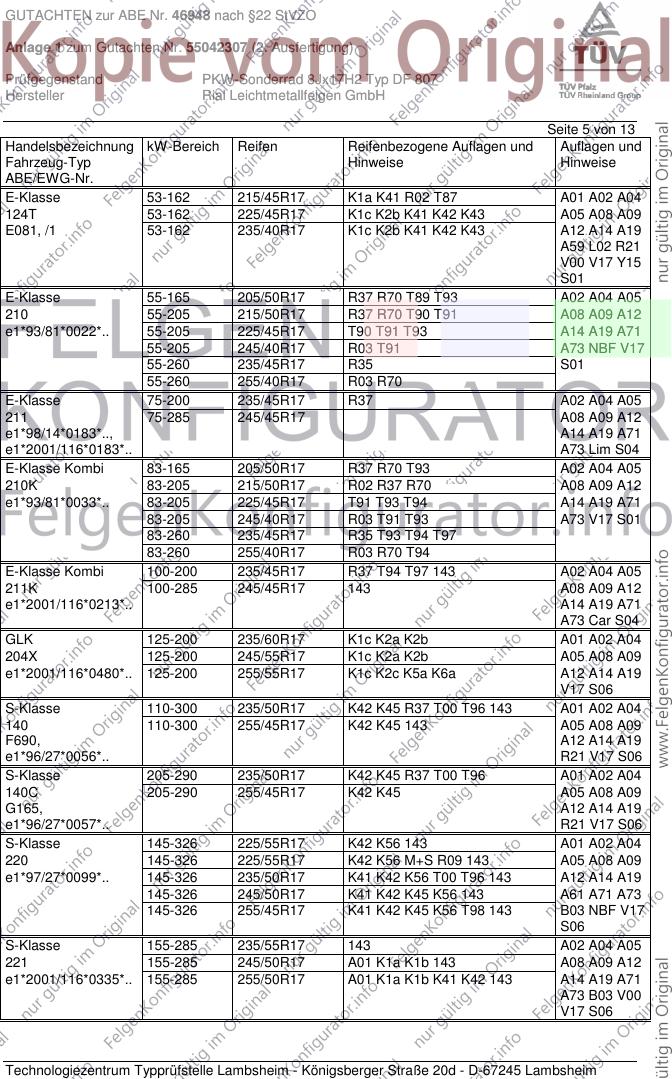

Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 53-162 215/45R17 K1a K41 R02 T87 A01 A02 A04
124T 53-162 225/45R17 K1c K2b K41 K42 K43 A05 A08 A09
E081, /1 53-162 235/40R17 K1c K2b K41 K42 K43 A12 A14 A19
A59 L02 R21
V00 V17 Y15
S01
E-Klasse 55-165 205/50R17 R37 R70 T89 T93 A02 A04 A05
210 55-205 215/50R17 R37 R70 T90 T91 A08 A09 A12
e1*93/81*0022*.. 55-205 225/45R17 T90 T91 T93 A14 A19 A71
55-205 245/40R17 R03 T91 A73 NBF V17
55-260 235/45R17 R35 S01
55-260 255/40R17 R03 R70
E-Klasse 75-200 235/45R17 R37 A02 A04 A05
211 75-285 245/45R17 A08 A09 A12
e1*98/14*0183*.., A14 A19 A71
e1*2001/116*0183*.. A73 Lim S04
E-Klasse Kombi 83-165 205/50R17 R37 R70 T93 A02 A04 A05
210K 83-205 215/50R17 R02 R37 R70 A08 A09 A12
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94 A14 A19 A71
83-205 245/40R17 R03 T91 T93 A73 V17 S01
83-260 235/45R17 R35 T93 T94 T97
83-260 255/40R17 R03 R70 T94
E-Klasse Kombi 100-200 235/45R17 R37 T94 T97 143 A02 A04 A05
211K 100-285 245/45R17 143 A08 A09 A12
e1*2001/116*0213*.. A14 A19 A71
A73 Car S04
GLK 125-200 235/60R17 K1c K2a K2b A01 A02 A04
204X 125-200 245/55R17 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 125-200 255/55R17 K1c K2c K5a K6a A12 A14 A19
V17 S06
S-Klasse 110-300 235/50R17 K42 K45 R37 T00 T96 143 A01 A02 A04
140 110-300 255/45R17 K42 K45 143 A05 A08 A09
F690, A12 A14 A19
e1*96/27*0056*.. R21 V17 S06
S-Klasse 205-290 235/50R17 K42 K45 R37 T00 T96 A01 A02 A04
140C 205-290 255/45R17 K42 K45 A05 A08 A09
G165, A12 A14 A19
e1*96/27*0057*.. R21 V17 S06
S-Klasse 145-326 225/55R17 K42 K56 143 A01 A02 A04
220 145-326 225/55R17 K42 K56 M+S R09 143 A05 A08 A09
e1*97/27*0099*.. 145-326 235/50R17 K41 K42 K56 T00 T96 143 A12 A14 A19
145-326 245/50R17 K41 K42 K45 K56 143 A61 A71 A73
145-326 255/45R17 K41 K42 K45 K56 T98 143 B03 NBF V17
S06
S-Klasse 155-285 235/55R17 143 A02 A04 A05
221 155-285 245/50R17 A01 K1a K1b 143 A08 A09 A12
e1*2001/116*0335*.. 155-285 255/50R17 A01 K1a K1b K41 K42 143 A14 A19 A71
A73 B03 V00
V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 100-160 215/45R17 A02 A04 A05
170 100-160 225/45R17 A01 K41 K45 A08 A09 A12
e1*95/54*0039*.. 100-160 225/45R17 R35 A14 A19 V17
100-160 235/40R17 A01 K1a K41 K45 R02 S01
100-160 235/40R17 R03
100-160 245/40R17 R03
100-160 255/40R17 A01 K2b R03 R70
SLK 120-170 205/50R17 R37 R70 A02 A04 A05
171 120-170 215/45R17 R37 A08 A09 A12
e1*2001/116*0262*.. 120-170 225/45R17 A14 A19 V17
120-170 245/40R17 A01 K2b R03 S01
120-170 245/40R17 R03 SP2
SLK 32 AMG 260 205/50R17 A01 K41 M+S R37 R70 A02 A04 A05
170 260 215/45R17 M+S R37 A08 A09 A12
e1*95/54*0039*.. 260 225/45R17 A01 K41 K45 M+S A14 A19 S01
SLK 350 200,224 225/45R17 A02 A04 A05
171 200,224 245/40R17 R03 A08 A09 A12
e1*2001/116*0262*.. A14 A19 V17
S01
SLK 55AMG 265,294 225/45R17 M+S A02 A04 A05
171, 171AMG A08 A09 A12
e1*2001/116*0262*.., A14 A19 B03
e1*2001/116*0321*.. B60 S01
Vaneo 55-92 205/40R17 K1c K2c T84 A01 A02 A04
414 55-92 215/40R17 K1c K2c K42 K46 T83 T85 T87 A05 A08 A09
e1*98/14*0185*.., A12 A14 A19
e1*2001/116*0185*.. S05
Auflagen und Hinweise
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

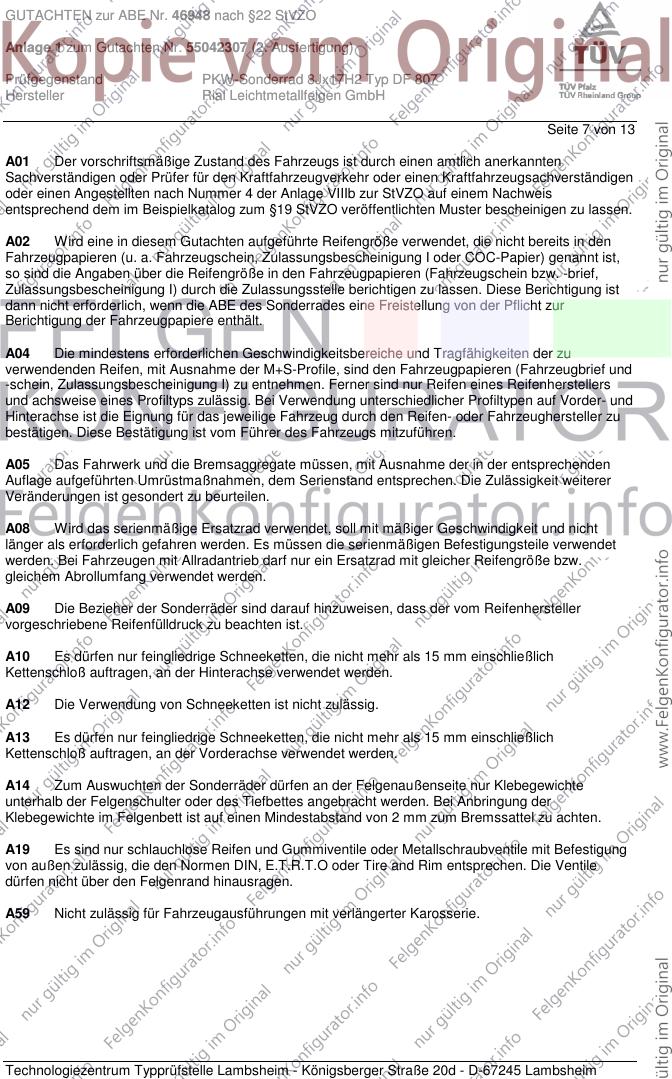

Seite 7 von 13
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
dürfen nicht über den Felgenrand hinausragen.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

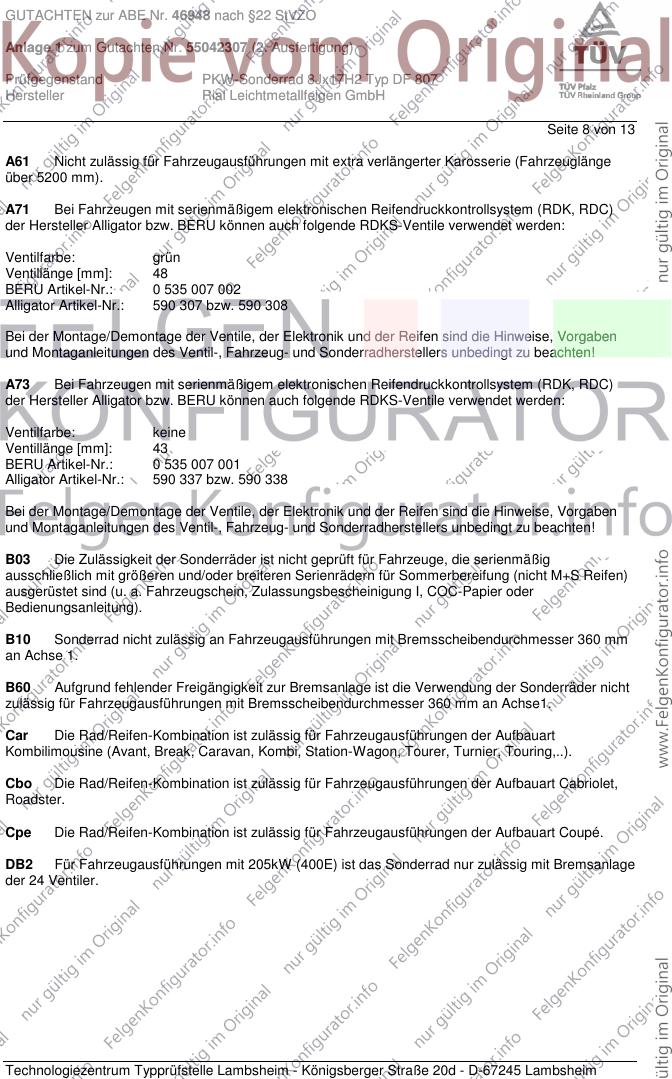

Seite 8 von 13
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanlage
der 24 Ventiler.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

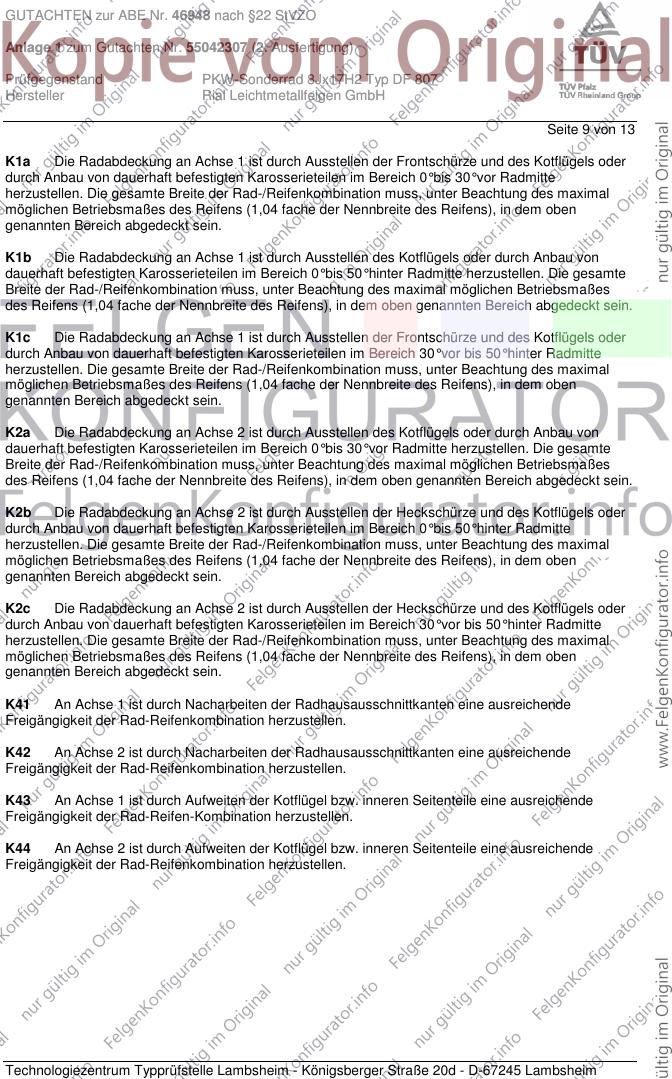

Seite 9 von 13
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH

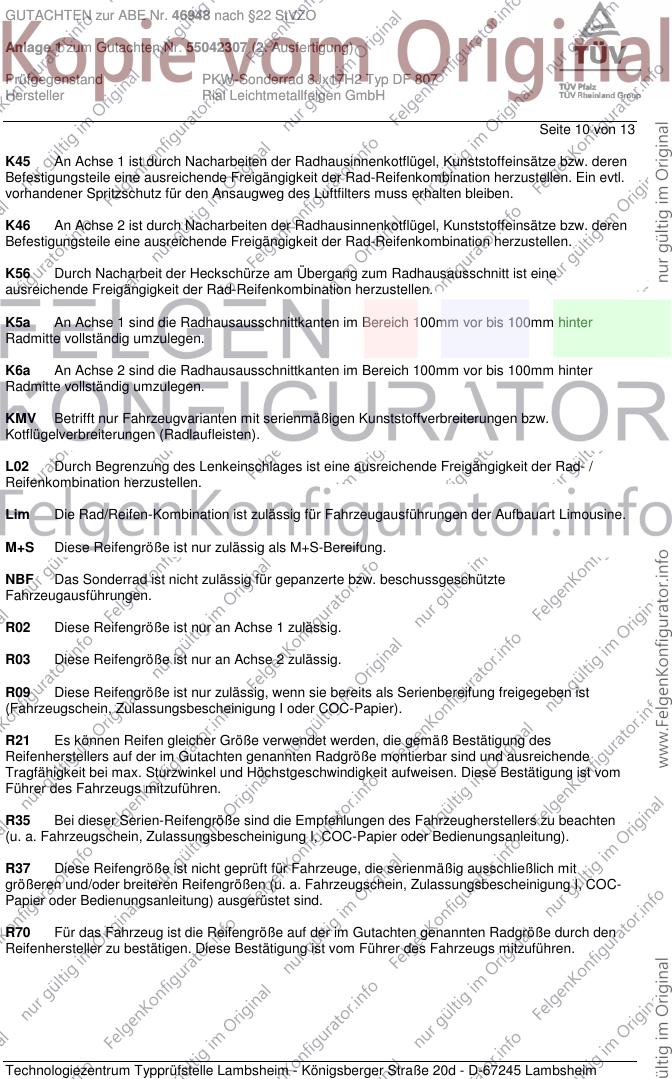

Seite 10 von 13
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 13
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 13
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46948 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55042307 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DF 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 13 von 13
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, am 01.03.2007 durchgeführt.
Die Verwendungsprüfung fand am 24.11.2008 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Februar 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 24.November 2008
Blauth 00129918.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
