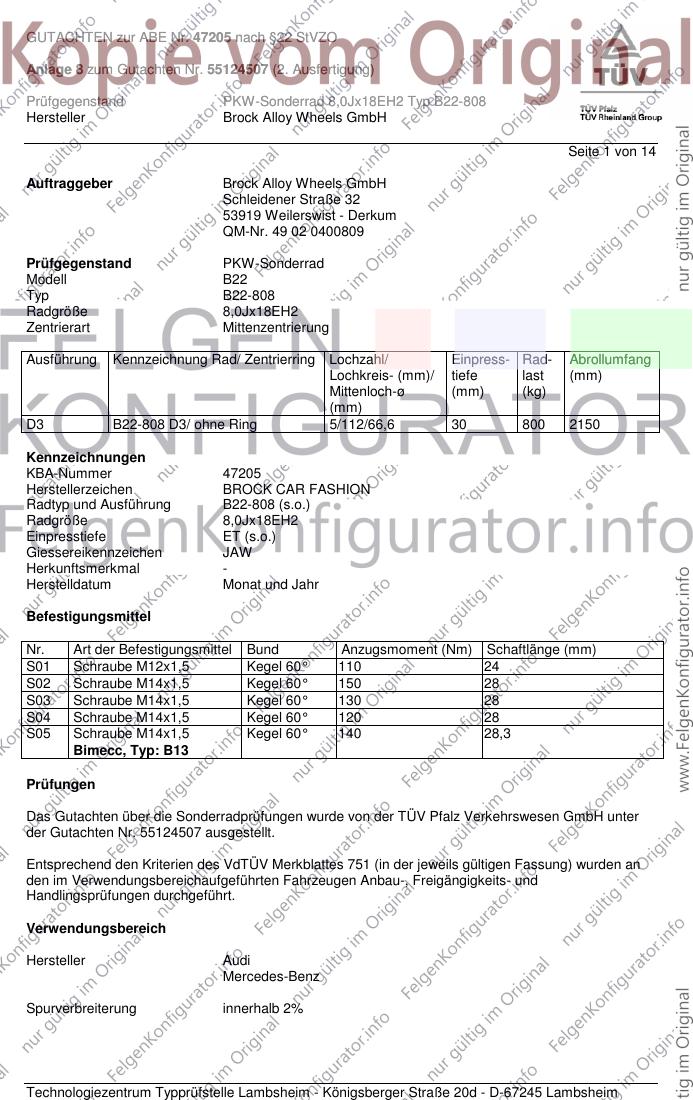

GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 14
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B22
Typ B22-808
Radgröße 8,0Jx18EH2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 B22-808 D3/ ohne Ring 5/112/66,6 30 800 2150
Kennzeichnungen
KBA-Nummer 47205
Herstellerzeichen BROCK CAR FASHION
Radtyp und Ausführung B22-808 (s.o.)
Radgröße 8,0Jx18EH2
Einpresstiefe ET (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 150 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 140 28,3
Bimecc, Typ: B13
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55124507 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/45R18 A02 A04 A05
B8 88-195 235/40R18 A01 K1a K1b K2b K56 A08 A09 A12
e1*2001/116*0430*.. 88-195 245/40R18 A01 K1c K2b K41 K44 K45 K46 A14 A21 A70
K56 A71 A72 A73
Car Lim V18
S04
Audi A4 Allroad 100-176 225/45R18 A13 T91 T95 A02 A04 A05
B8 100-176 225/50R18 A13 A08 A09 A14
e1*2001/116* 100-176 235/45R18 A13 A21 Car KMV
0430*10-.. 100-176 245/45R18 A13 X80 S04
100-176 255/45R18 A12
Audi A5 100-195 225/45R18 A13 R37 T91 T95 A02 A04 A05
B8 100-195 235/40R18 A13 R37 T91 T93 A08 A09 A14
e1*2001/116*0430*.. 100-195 245/40R18 A12 A21 A70 A71
- Coupé, Cabrio A72 A73 Cbo
- Sportback Cpe Flh V18
S04
Audi Q5 100-199 235/60R18 K1a A01 A02 A04
8R 100-199 255/55R18 K1c K2b A05 A08 A09
e1*2001/116*0473*.., A12 A14 A21
e1*2001/116*0497*.. S05
Audi Q5 100-199 235/60R18 A02 A04 A05
8R 100-199 255/55R18 A08 A09 A12
e1*2001/116*0473*.., A14 A21
e1*2001/116*0497*.. KMV S05
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 M+S T91 T95 A02 A04 A05
B8 245 235/40R18 A01 K1a K1b K2b K56 M+S T91 A08 A09 A12
e1*2001/116*0430*.. T93 A14 A21 Car
245 245/40R18 A01 K1c K2b K41 K44 K45 K46 Lim S04
K56
Audi S5 245, 260 245/40R18 A33 M+S T93 T97 A02 A04 A05
B8 260 225/45R18 A13 M+S R37 A08 A09 A14
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 A21 A56 A70
e1*2001/116*0447*.. A71 A72 A73
- Coupé, Cabrio Cbo Cpe S04
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 T88 T89 A01 A02 A04
203K 170,260 245/35R18 K2b K42 R03 T88 T89 A05 A08 A09
e1*98/14*0158*.. 170-270 225/40R18 M+S T88 T89 A12 A14 A21
- Kombi A70 A71 A72
A73 Car K45
V18 S01
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A01 A02 A04
203 170,260 245/35R18 K2b K42 R03 A05 A08 A09
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A12 A14 A21
A70 A71 A72
A73 V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 M+S T88 T92 A01 A02 A04
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 M+S A05 A08 A09
e1*2001/116*0431, A12 A14 A21
0457, 0463, 0464*.. Car K56 Lim
S03
C-Klasse 75-200 225/40R18 K45 A01 A02 A04
203 75-200 245/35R18 K2b K42 R03 A05 A08 A09
e1*98/14*0139*.. A12 A14 A21
A70 A71 A72
A73 V18 S01
C-Klasse 55-145 225/40R18 K2b K42 T88 T89 A01 A02 A04
HO 55-145 245/35R18 K2c K42 K46 R03 T88 T89 A05 A08 A09
G363, A12 A14 A21
e1*92/53*0001*.. K1a K41 K56
R21 V18 S01
C-Klasse Kombi 55-145 225/40R18 K1a K2b K41 K42 K56 T88 T89 A01 A02 A04
202 55-145 245/35R18 K2c K42 K46 K56 R03 T88 T89 A05 A08 A09
e1*93/81*0034*.. A12 A14 A21
R21 V18 S01
C-Klasse Kombi 75-200 225/40R18 K45 T88 T89 A01 A02 A04
203K 75-200 245/35R18 K2b K42 R03 T88 T89 A05 A08 A09
e1*98/14*0158*.. A12 A14 A21
A70 A71 A72
A73 B03 Car
V18 S01
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 A01 A02 A04
203CL 75-200 225/40R18 K1c K45 A05 A08 A09
e1*98/14*0159*.. 75-200 245/35R18 R03 A12 A14 A21
A70 A71 A72
A73 Cpe V18
S01
C30 CDI AMG 170 225/40R18 K1c K45 A01 A02 A04
203CL 170 245/35R18 R03 A05 A08 A09
e1*98/14*0159*.. A12 A14 A21
- Coupé A70 A71 A72
A73 Cpe V18
S01
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A01 A02 A04
215 A05 A08 A09
e1*98/14*0113*.. A12 A14 A21
A70 A71 A72
A73 B03 S02
CL-Klasse 285 235/50R18 A01 K1a K1b R37 A02 A04 A05
216 285 245/45R18 R37 A08 A09 A12
e1*2001/116*0372*.. 285 255/45R18 A01 K1a K1b K41 A14 A21 A70
A71 A72 A73
B03 Cpe
RDK V00
V18 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLC-Klasse 75-200 225/40R18 K1c K41 A01 A02 A04
203CL 75-200 245/35R18 R03 A05 A08 A09
e1*98/14*0159*19-.. A12 A14 A21
Cpe V18 S01
CLK 500, -/55 AMG 225-285 225/40R18 A01 K1c T88 T89 T91 A02 A04 A05
209 225-285 245/35R18 A01 K56 R03 R70 T89 T92 A08 A09 A12
e1*98/14*0184*.. 225-285 255/35R18 A01 K56 R03 A14 A21 A70
A71 A72 A73
B03 B10 Cbo
Cpe V18 S01
CLK-Klasse 100-255 225/40R18 R37 A02 A04 A05
208 100-255 235/40R18 A01 G01 K1a K45 K46 A08 A09 A12
e1*96/27*0054*.. 100-255 245/35R18 A01 K1a K2b K45 K46 A14 A21 A70
A71 A72 A73
Cbo Cpe V18
S01
CLK-Klasse 100-200 225/40R18 A01 K1c T88 T89 A02 A04 A05
209 100-200 245/35R18 A01 K56 R03 T88 T89 A08 A09 A12
e1*98/14*0184*.. 100-200 255/35R18 A01 K56 R03 R70 A14 A21 A70
A71 A72 A73
B03 Cbo Cpe
V18 S01
E-Klasse 205 235/40R18 K2b A01 A02 A04
124 53-162 225/40R18 K2b T88 T89 A05 A08 A09
D700, /1, /2 53-162 235/40R18 G01 K2b A12 A14 A21
53-162 245/35R18 K2c K44 R03 T88 T89 DB2 K1c K41
K42 K45 L02
R21 V00 V18
S01
E-Klasse 97-162 225/40R18 K2b K41 K42 K45 T88 T89 A01 A02 A04
124C 97-162 235/40R18 G01 K2b K41 K42 K45 A05 A08 A09
E499, /1 97-162 245/35R18 K2c K42 K44 R03 T88 T89 A12 A14 A21
K1c L02 R21
V18 S01
E-Klasse 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A01 A02 A04
124T A05 A08 A09
E081, /1 A12 A14 A21
L02 S01
E-Klasse 55-205 225/40R18 K1a K41 R37 R70 A01 A02 A04
210 55-260 235/40R18 K1a K41 R35 A05 A08 A09
e1*93/81*0022*.. 55-260 245/35R18 K1a K41 A12 A14 A21
A70 A71 A72
A73 NBF V18
S01
E-Klasse 75-285 245/40R18 M+S A02 A04 A05
211 75-285 245/40R18 A08 A09 A12
e1*98/14*0183*.., A14 A21 A70
e1*2001/116*0183*.. A71 A72 A73
Lim S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-215 235/40R18 R37 T91 T93 A02 A04 A05
211 75-285 245/40R18 A08 A09 A12
e1*98/14*0183*.., A14 A21 A70
e1*2001/116*0183*.. A71 A72 A73
Lim S03
E-Klasse 170-215 225/40R18 K1a K1b T91 T92 A01 A02 A04
212 170-215 235/40R18 K1c K2b K5d T91 T93 A05 A08 A09
e1*2001/116*0501*.. 170-285 245/40R18 K1c K2b K5d T93 T97 A12 A14 A21
- mit Luftfederung A58 F38 Lim
V18 S03
E-Klasse 100-215 225/40R18 K1a K1b T91 T92 A01 A02 A04
212 100-215 235/40R18 K1c K2b K5d T91 T93 A05 A08 A09
e1*2001/116*0501*.. 100-215 245/40R18 K1c K2b K5d A12 A14 A21
A58 F39 Lim
V18 S03
E-Klasse AMG 350,378 245/40R18 M+S A02 A04 A05
211, 211AMG A08 A09 A14
e1*98/14*0183*.., A21 A58 A63
e1*2001/116*0183*.., A70 A71 A72
e1*2001/116*0397*.. A73 Lim RDK
S03
E-Klasse AMG 350,378 245/40R18 M+S T97 A02 A04 A05
Kombi A08 A09 A14
211K, 211K AMG A21 A58 A63
e1*2001/116*0213*.., A70 A71 A72
e1*2001/116*0398 A73 Car RDK
S03
E-Klasse Coupé 150-215 225/40R18 K1c K2b K4k K5a R37 T88 T89 A01 A02 A04
207 150-215 235/35R18 K1c K2b K4k K5a R37 T90 A05 A08 A09
e1*2001/116*0502*.. 150-285 235/40R18 K1c K2b K4k K5a A12 A14 A21
150-285 245/35R18 K1c K2b K4k K5c K5k K6g K8d A58 Cpe F39
T88 T89 V18 S03
E-Klasse Kombi 83-260 235/40R18 R70 A01 A02 A04
210K A05 A08 A09
e1*93/81*0033*.. A12 A14 A21
A70 A71 A72
A73 K1a K41
R21 S01
E-Klasse Kombi 100-215 235/40R18 R37 T95 A02 A04 A05
211K 100-285 245/40R18 T97 A08 A09 A12
e1*2001/116*0213*.. A14 A21 A70
A71 A72 A73
Car S03
GLK 120-200 235/50R18 K1c K2a K2b A01 A02 A04
204X 120-200 235/55R18 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 120-200 245/50R18 K1c K2c K5a K6a A12 A14 A21
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 110-300 235/50R18 K1a K2b K41 K42 K45 T97 A01 A02 A04
140 110-300 245/45R18 K1a K2b K41 K42 K45 T00 T96 A05 A08 A09
F690, 110-300 255/45R18 K1a K2b K41 K42 K45 R35 A12 A14 A21
e1*96/27*0056*.. V18 S02
S-Klasse 205-290 235/50R18 T97 A01 A02 A04
140C 205-290 245/45R18 T00 T96 A05 A08 A09
G165, 205-290 255/45R18 R35 A12 A14 A21
e1*96/27*0057*.. K1a K2b K41
K42 K45 V18
S02
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 A01 A02 A04
220 A05 A08 A09
e1*97/27*0099*.. A12 A14 A21
A61 A70 A71
A72 A73 B03
NBF S02
S-Klasse 155-285 235/50R18 R37 A02 A04 A05
221 155-285 245/45R18 R37 T96 A08 A09 A12
e1*2001/116*0335*.. 155-285 255/45R18 A14 A21 A70
A71 A72 A73
B03 RDK
V00 V18 S02
SL 280-290 235/40R18 R37 T91 T93 A02 A04 A05
129 280-290 245/40R18 A08 A09 A12
F142, A14 A21 B30
e1*96/27*0058*.. R21 S01
SLK 100-160 225/40R18 K41 K42 K45 A01 A02 A04
170 100-160 245/35R18 K42 R03 A05 A08 A09
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03 R70 A12 A14 A21
V18 S01
SLK 120-170 225/40R18 A02 A04 A05
171 120-170 245/35R18 A01 K2b R03 A08 A09 A12
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A14 A21 V18
S01
SLK 350 200,224 225/40R18 A02 A04 A05
171 200,224 245/35R18 R03 A08 A09 A12
e1*2001/116*0262*.. A14 A21 V18
S01
SLK 55AMG 265,294 225/40R18 M+S A02 A04 A05
171, 171AMG A08 A09 A12
e1*2001/116*0262*.., A14 A21 B03
e1*2001/116*0321*.. B60 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 7 von 14
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 8 von 14
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A72 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: orange
Ventillänge [mm]: 51
BERU Artikel-Nr.: 0 535 007 004
Alligator Artikel-Nr.: 590 357 bzw. 590 358
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 9 von 14
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B30 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 300mm an Achse1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanlage
der 24 Ventiler.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 10 von 14
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontchürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 11 von 14
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung mit
den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-Händler
zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 12 von 14
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(Schraubenhersteller: Bimecc, Typ: B13; siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 13 von 14
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/45R18 225/40R18
Nr. 2 215/35R18 245/30R18, 255/30R18
Nr. 3 215/40R18 245/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 6 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 7 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 8 225/50R18 245/45R18
Nr. 9 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 10 235/45R18 255/40R18, 265/40R18, 275/40R18
Nr. 11 235/50R18 255/45R18, 285/40R18
Nr. 12 245/35R18 255/35R18, 265/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad, Typ B8) mit serienmäßigen Reifengrößen
225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in 67245 Lambsheim ab 01.10.2007 durchgeführt.
Die Verwendungsprüfung fand am 06.11.2009 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47205 nach §22 StVZO
Anlage 8 zum Gutachten Nr. 55124507 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2 Typ B22-808
Hersteller Brock Alloy Wheels GmbH
Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum Oktober 2007.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 6.November 2009
Bohlander 00143749.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
Herstellerempfehlung
Aftermarkt RDKS/TPMS
Radtyp B22 808
KBA 47205
Hersteller RDKS/TPMS Ventilart Montierbar
Alligator RS3 Metall ja
BaoLong 3901B.1 Metall ja
CUB Universal Metall ja
Huf Intelli Sens G2,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G2,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G2,4 mit Ventil 590693 (56mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590690 (43mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590691 (48mm) Metall ja
Huf Intelli Sens G3,4 mit Ventil 590692 (49mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590694 (51mm) Metall nein
Huf Intelli Sens G3,4 mit Ventil 590693 (56mm) Metall ja
Schrader EZ * Gummi ja
Schrader EZ Metall ja
Schrader 40700-1AYOA Metall ja
*zulässige Höchstgeschwindigkeit lt. Hersteller 185km/h
Die angegebenen RDK Sensoren sind auf der oben genannten Felge freigegeben.
Für die Breitstellung der Software sind die einzelnen Hersteller verantwortlich.
