GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

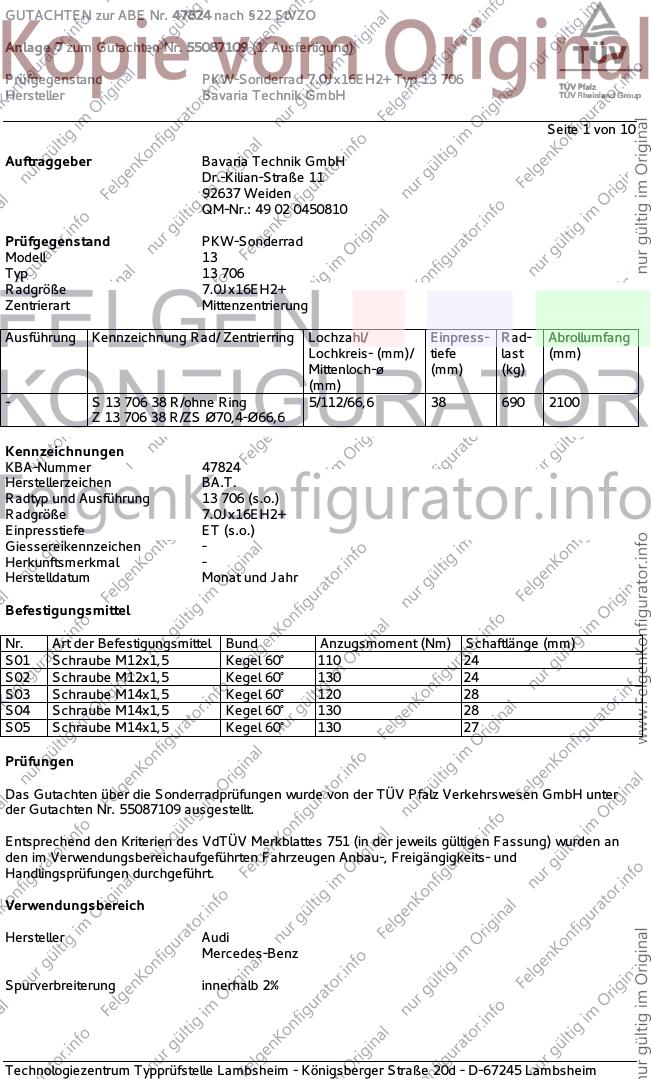

Seite 1 von 10
Auftraggeber Bavaria Technik GmbH
Dr.-Kilian-Straße 11
92637 Weiden
QM-Nr.: 49 02 0450810
Prüfgegenstand PKW-Sonderrad
Modell 13
Typ 13 706
Radgröße 7.0Jx16EH2+
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- S 13 706 38 R/ohne Ring 5/112/66,6 38 690 2100
Z 13 706 38 R/ZS Ø70,4-Ø66,6
Kennzeichnungen
KBA-Nummer 47824
Herstellerzeichen BA.T.
Radtyp und Ausführung 13 706 (s.o.)
Radgröße 7.0Jx16EH2+
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M12x1,5 Kegel 60° 130 24
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 130 27
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55087109 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereichaufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

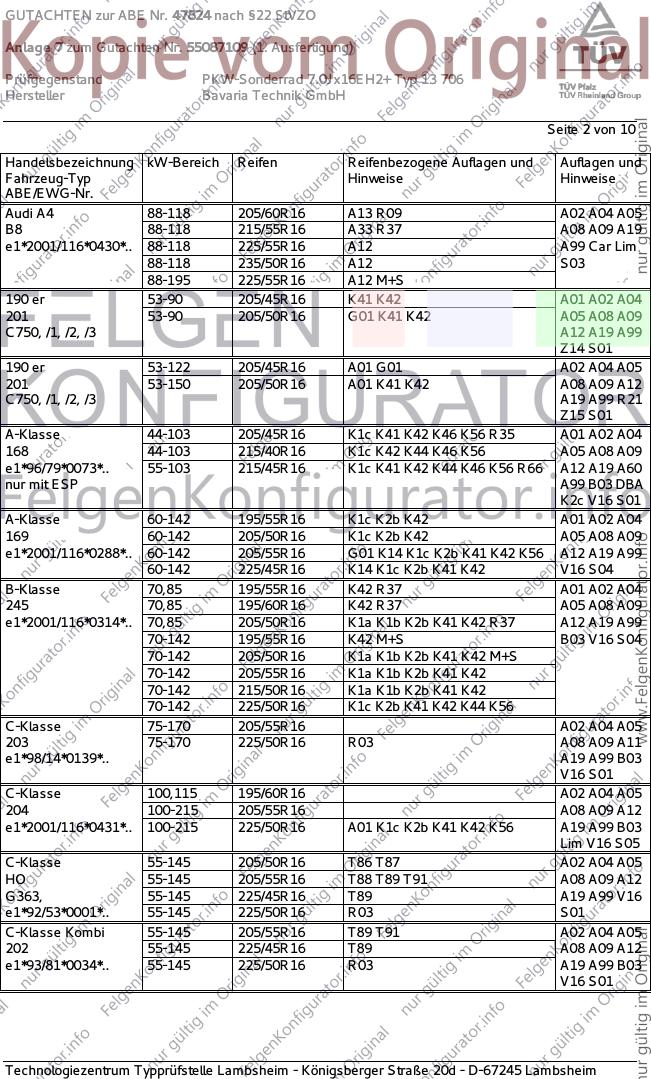

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 205/60R16 A13 R09 A02 A04 A05
B8 88-118 215/55R16 A33 R37 A08 A09 A19
e1*2001/116*0430*.. 88-118 225/55R16 A12 A99 Car Lim
88-118 235/50R16 A12 S03
88-195 225/55R16 A12 M+S
190 er 53-90 205/45R16 K41 K42 A01 A02 A04
201 53-90 205/50R16 G01 K41 K42 A05 A08 A09
C750, /1, /2, /3 A12 A19 A99
Z14 S01
190 er 53-122 205/45R16 A01 G01 A02 A04 A05
201 53-150 205/50R16 A01 K41 K42 A08 A09 A12
C750, /1, /2, /3 A19 A99 R21
Z15 S01
A-Klasse 44-103 205/45R16 K1c K41 K42 K46 K56 R35 A01 A02 A04
168 44-103 215/40R16 K1c K42 K44 K46 K56 A05 A08 A09
e1*96/79*0073*.. 55-103 215/45R16 K1c K41 K42 K44 K46 K56 R66 A12 A19 A60
nur mit ESP A99 B03 DBA
K2c V16 S01
A-Klasse 60-142 195/55R16 K1c K2b K42 A01 A02 A04
169 60-142 205/50R16 K1c K2b K42 A05 A08 A09
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2b K41 K42 K56 A12 A19 A99
60-142 225/45R16 K14 K1c K2b K41 K42 V16 S04
B-Klasse 70,85 195/55R16 K42 R37 A01 A02 A04
245 70,85 195/60R16 K42 R37 A05 A08 A09
e1*2001/116*0314*.. 70,85 205/50R16 K1a K1b K2b K41 K42 R37 A12 A19 A99
70-142 195/55R16 K42 M+S B03 V16 S04
70-142 205/50R16 K1a K1b K2b K41 K42 M+S
70-142 205/55R16 K1a K1b K2b K41 K42
70-142 215/50R16 K1a K1b K2b K41 K42
70-142 225/50R16 K1c K2b K41 K42 K44 K56
C-Klasse 75-170 205/55R16 A02 A04 A05
203 75-170 225/50R16 R03 A08 A09 A11
e1*98/14*0139*.. A19 A99 B03
V16 S01
C-Klasse 100,115 195/60R16 A02 A04 A05
204 100-215 205/55R16 A08 A09 A12
e1*2001/116*0431*.. 100-215 225/50R16 A01 K1c K2b K41 K42 K56 A19 A99 B03
Lim V16 S05
C-Klasse 55-145 205/50R16 T86 T87 A02 A04 A05
HO 55-145 205/55R16 T88 T89 T91 A08 A09 A12
G363, 55-145 225/45R16 T89 A19 A99 V16
e1*92/53*0001*.. 55-145 225/50R16 R03 S01
C-Klasse Kombi 55-145 205/55R16 T89 T91 A02 A04 A05
202 55-145 225/45R16 T89 A08 A09 A12
e1*93/81*0034*.. 55-145 225/50R16 R03 A19 A99 B03
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

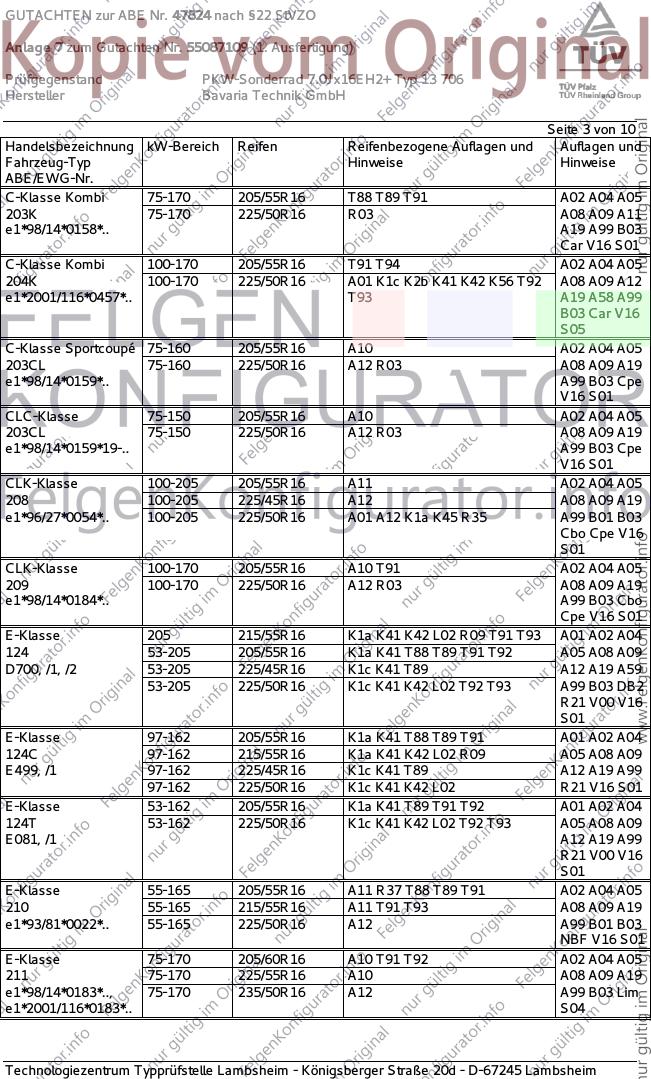

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Kombi 75-170 205/55R16 T88 T89 T91 A02 A04 A05
203K 75-170 225/50R16 R03 A08 A09 A11
e1*98/14*0158*.. A19 A99 B03
Car V16 S01
C-Klasse Kombi 100-170 205/55R16 T91 T94 A02 A04 A05
204K 100-170 225/50R16 A01 K1c K2b K41 K42 K56 T92 A08 A09 A12
e1*2001/116*0457*.. T93 A19 A58 A99
B03 Car V16
S05
C-Klasse Sportcoupé 75-160 205/55R16 A10 A02 A04 A05
203CL 75-160 225/50R16 A12 R03 A08 A09 A19
e1*98/14*0159*.. A99 B03 Cpe
V16 S01
CLC-Klasse 75-150 205/55R16 A10 A02 A04 A05
203CL 75-150 225/50R16 A12 R03 A08 A09 A19
e1*98/14*0159*19-.. A99 B03 Cpe
V16 S01
CLK-Klasse 100-205 205/55R16 A11 A02 A04 A05
208 100-205 225/45R16 A12 A08 A09 A19
e1*96/27*0054*.. 100-205 225/50R16 A01 A12 K1a K45 R35 A99 B01 B03
Cbo Cpe V16
S01
CLK-Klasse 100-170 205/55R16 A10 T91 A02 A04 A05
209 100-170 225/50R16 A12 R03 A08 A09 A19
e1*98/14*0184*.. A99 B03 Cbo
Cpe V16 S01
E-Klasse 205 215/55R16 K1a K41 K42 L02 R09 T91 T93 A01 A02 A04
124 53-205 205/55R16 K1a K41 T88 T89 T91 T92 A05 A08 A09
D700, /1, /2 53-205 225/45R16 K1c K41 T89 A12 A19 A59
53-205 225/50R16 K1c K41 K42 L02 T92 T93 A99 B03 DB2
R21 V00 V16
S01
E-Klasse 97-162 205/55R16 K1a K41 T88 T89 T91 A01 A02 A04
124C 97-162 215/55R16 K1a K41 K42 L02 R09 A05 A08 A09
E499, /1 97-162 225/45R16 K1c K41 T89 A12 A19 A99
97-162 225/50R16 K1c K41 K42 L02 R21 V16 S01
E-Klasse 53-162 205/55R16 K1a K41 T89 T91 T92 A01 A02 A04
124T 53-162 225/50R16 K1c K41 K42 L02 T92 T93 A05 A08 A09
E081, /1 A12 A19 A99
R21 V00 V16
S01
E-Klasse 55-165 205/55R16 A11 R37 T88 T89 T91 A02 A04 A05
210 55-165 215/55R16 A11 T91 T93 A08 A09 A19
e1*93/81*0022*.. 55-165 225/50R16 A12 A99 B01 B03
NBF V16 S01
E-Klasse 75-170 205/60R16 A10 T91 T92 A02 A04 A05
211 75-170 225/55R16 A10 A08 A09 A19
e1*98/14*0183*.., 75-170 235/50R16 A12 A99 B03 Lim
e1*2001/116*0183*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 120, 125 205/60R16 A10 T91 T92 A02 A04 A05
212 120, 125 215/55R16 A10 A08 A09 A19
e1*2001/116*0501*.. 120, 125 225/55R16 A12 A58 A99 F39
Lim V16 S04
E-Klasse Coupé 170-215 205/55R16 A32 A02 A04 A05
207 170-215 215/50R16 A12 A08 A09 A19
e1*2001/116*0502*.. 170-215 215/55R16 A12 A58 A99 Cpe
170-215 225/50R16 A12 F39 V16 S04
170-215 235/50R16 A01 A12 K1c K2b
E-Klasse Kombi 83-165 205/55R16 A11 R02 R37 A02 A04 A05
210K 83-165 215/55R16 A11 T93 T95 A08 A09 A19
e1*93/81*0033*.. 83-165 225/50R16 A12 T92 T93 A99 B01 B03
V16 S01
SLK 100-142 205/50R16 A11 A02 A04 A05
170 100-160 205/55R16 A11 A08 A09 A19
e1*95/54*0039*.. 100-160 225/45R16 A12 A99 B03 V16
100-160 225/50R16 A12 R03 S01
SLK 120-170 205/55R16 A11 A02 A04 A05
171 120-170 225/50R16 A12 R03 A08 A09 A19
e1*2001/116*0262*.. A99 B03 V16
S01
Vaneo 55-92 205/45R16 K1c T83 T87 A01 A02 A04
414 55-92 215/40R16 K1c K46 T86 A05 A08 A09
e1*98/14*0185*.., A12 A19 A99
e1*2001/116*0185*.. S02
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

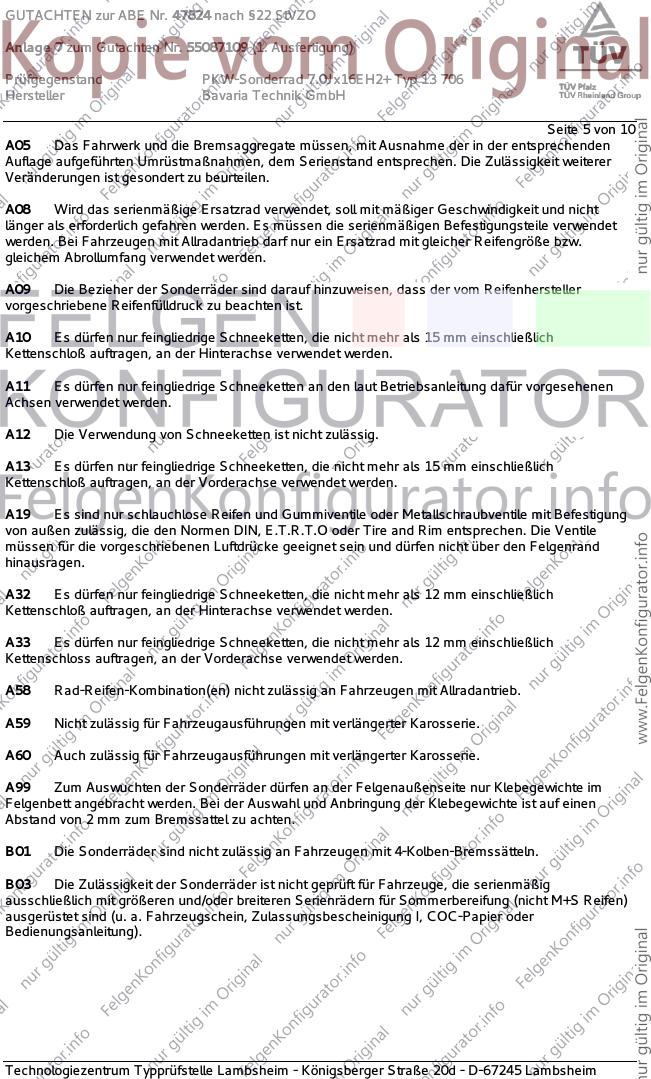

Seite 5 von 10
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloß auftragen, an der Vorderachse verwendet werden.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloß auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH
Seite 6 von 10

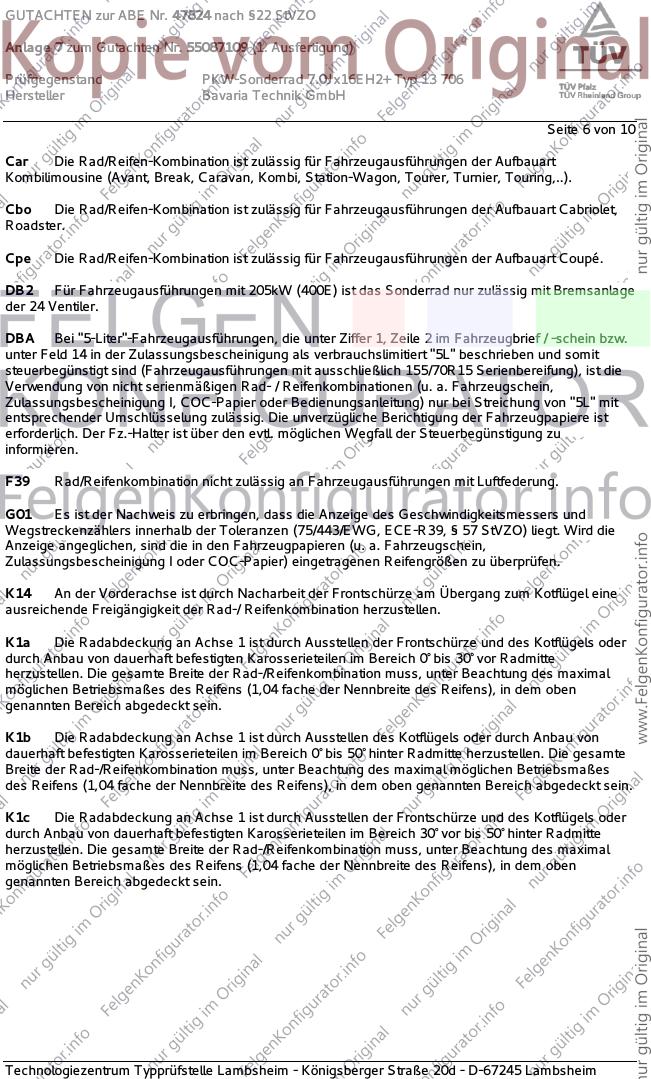

Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanlage
der 24 Ventiler.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

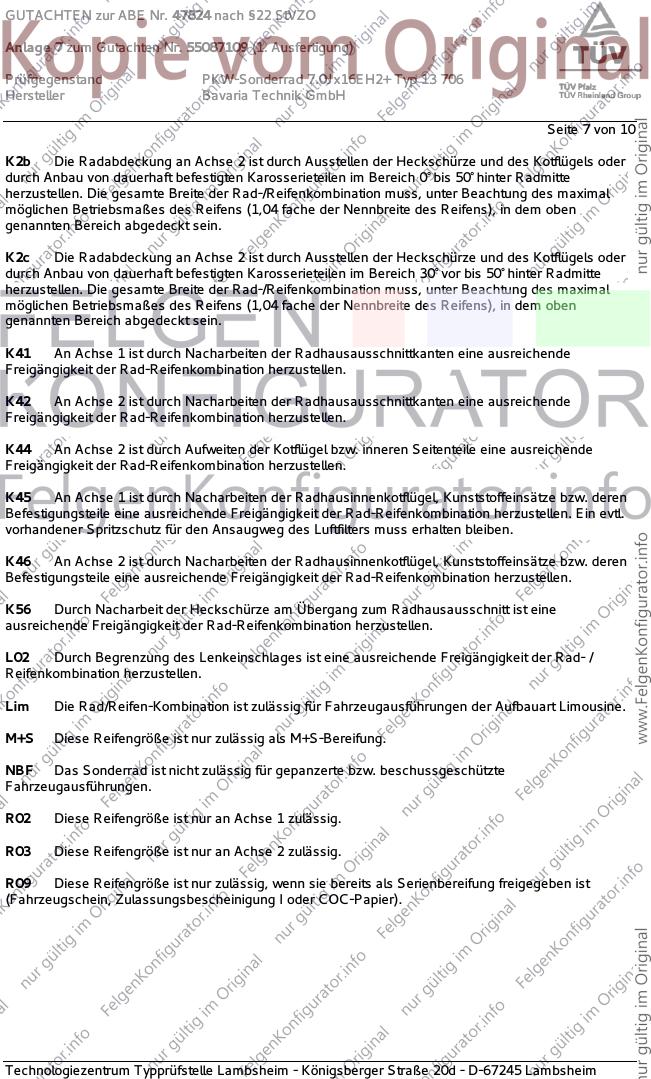

Seite 7 von 10
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

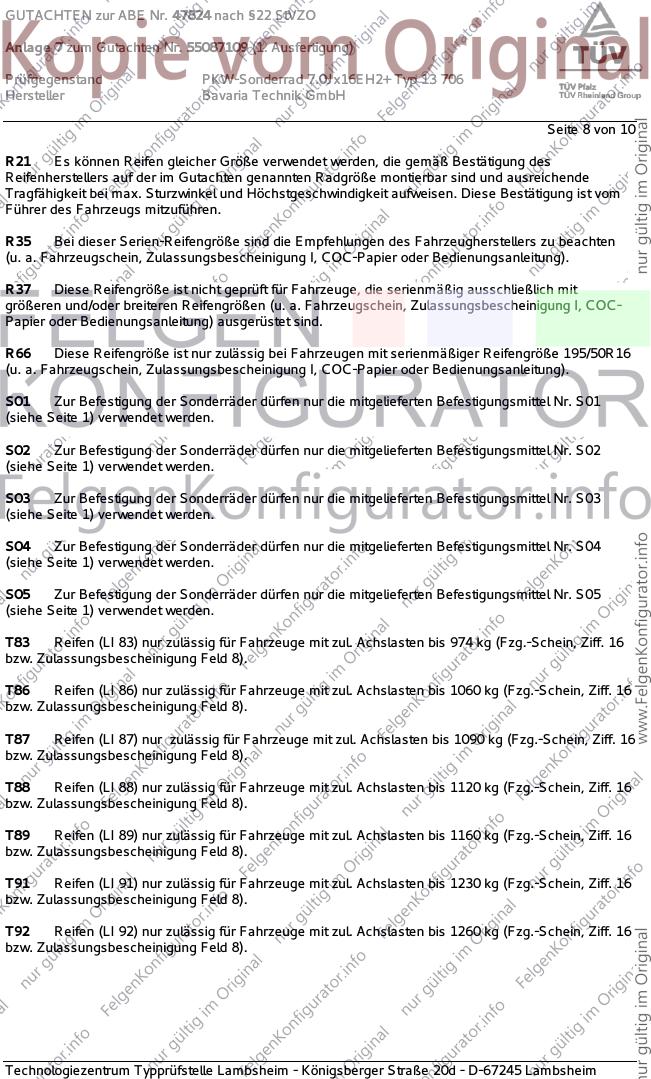

Seite 8 von 10
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R66 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/50R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

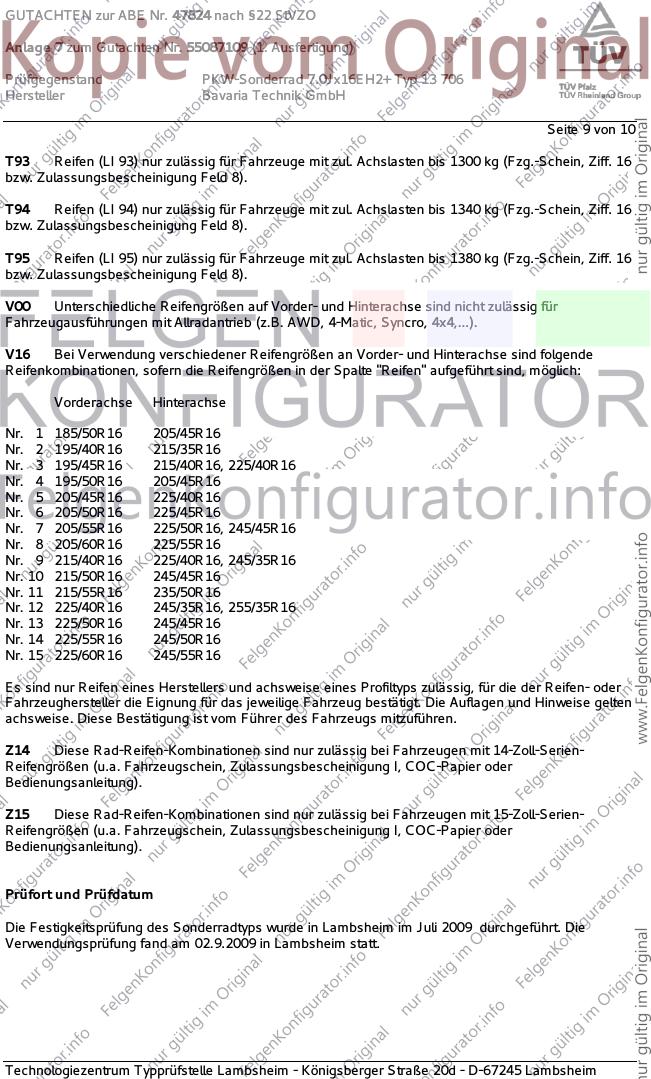

Seite 9 von 10
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim im Juli 2009 durchgeführt. Die
Verwendungsprüfung fand am 02.9.2009 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47824 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55087109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.0Jx16EH2+ Typ 13 706
Hersteller Bavaria Technik GmbH

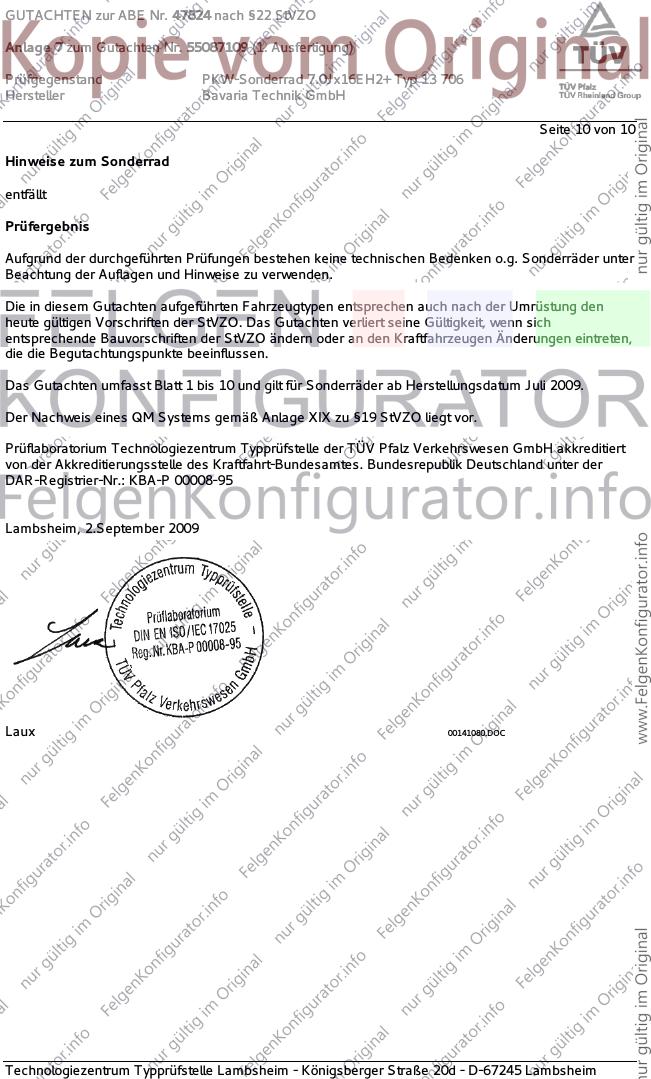

Seite 10 von 10
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 2.September 2009
Laux 00141080.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
