GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55009610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 1 von 7
Auftraggeber AD Vimotion GmbH
Kelterstrasse 40
72669 Unterensingen
2010282002826
Prüfgegenstand PKW-Sonderrad
Modell Carmani CA 5
Typ Carmani05-7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ ZentrierringLochzahl/ Einpress Rad- Abrollumfang
Lochkreis- (mm)/ - tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- Carmani05-7016 112 / ohne Ring 5/112/66,6 47 725 2150
Kennzeichnungen
KBA-Nummer 47980
Herstellerzeichen AD VIMOTION
Radtyp und Ausführung Carmani05-7016
Radgröße 7,0Jx16H2
Einpresstiefe (s.o.)
Giessereikennzeichen JAW
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 28
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 160 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der Prüflabor Süd GmbH unter der Gutachten
Nr. 55009610 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

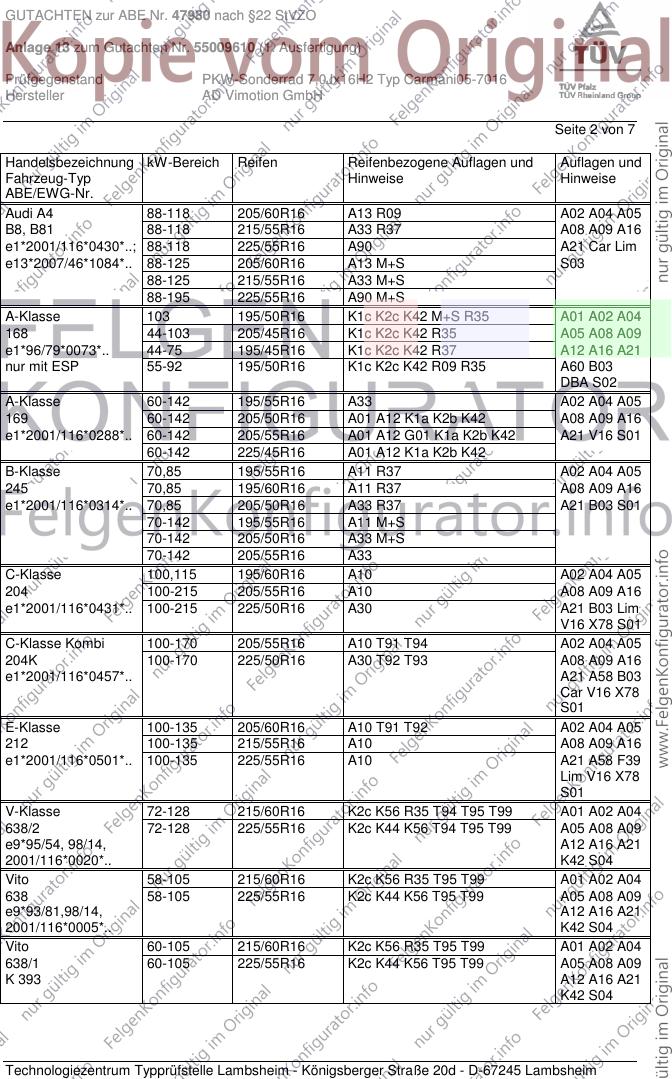

GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55009610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 205/60R16 A13 R09 A02 A04 A05
B8, B81 88-118 215/55R16 A33 R37 A08 A09 A16
e1*2001/116*0430*..; 88-118 225/55R16 A90 A21 Car Lim
e13*2007/46*1084*.. 88-125 205/60R16 A13 M+S S03
88-125 215/55R16 A33 M+S
88-195 225/55R16 A90 M+S
A-Klasse 103 195/50R16 K1c K2c K42 M+S R35 A01 A02 A04
168 44-103 205/45R16 K1c K2c K42 R35 A05 A08 A09
e1*96/79*0073*.. 44-75 195/45R16 K1c K2c K42 R37 A12 A16 A21
nur mit ESP 55-92 195/50R16 K1c K2c K42 R09 R35 A60 B03
DBA S02
A-Klasse 60-142 195/55R16 A33 A02 A04 A05
169 60-142 205/50R16 A01 A12 K1a K2b K42 A08 A09 A16
e1*2001/116*0288*.. 60-142 205/55R16 A01 A12 G01 K1a K2b K42 A21 V16 S01
60-142 225/45R16 A01 A12 K1a K2b K42
B-Klasse 70,85 195/55R16 A11 R37 A02 A04 A05
245 70,85 195/60R16 A11 R37 A08 A09 A16
e1*2001/116*0314*.. 70,85 205/50R16 A33 R37 A21 B03 S01
70-142 195/55R16 A11 M+S
70-142 205/50R16 A33 M+S
70-142 205/55R16 A33
C-Klasse 100,115 195/60R16 A10 A02 A04 A05
204 100-215 205/55R16 A10 A08 A09 A16
e1*2001/116*0431*.. 100-215 225/50R16 A30 A21 B03 Lim
V16 X78 S01
C-Klasse Kombi 100-170 205/55R16 A10 T91 T94 A02 A04 A05
204K 100-170 225/50R16 A30 T92 T93 A08 A09 A16
e1*2001/116*0457*.. A21 A58 B03
Car V16 X78
S01
E-Klasse 100-135 205/60R16 A10 T91 T92 A02 A04 A05
212 100-135 215/55R16 A10 A08 A09 A16
e1*2001/116*0501*.. 100-135 225/55R16 A10 A21 A58 F39
Lim V16 X78
S01
V-Klasse 72-128 215/60R16 K2c K56 R35 T94 T95 T99 A01 A02 A04
638/2 72-128 225/55R16 K2c K44 K56 T94 T95 T99 A05 A08 A09
e9*95/54, 98/14, A12 A16 A21
2001/116*0020*.. K42 S04
Vito 58-105 215/60R16 K2c K56 R35 T95 T99 A01 A02 A04
638 58-105 225/55R16 K2c K44 K56 T95 T99 A05 A08 A09
e9*93/81,98/14, A12 A16 A21
2001/116*0005*.. K42 S04
Vito 60-105 215/60R16 K2c K56 R35 T95 T99 A01 A02 A04
638/1 60-105 225/55R16 K2c K44 K56 T95 T99 A05 A08 A09
K 393 A12 A16 A21
K42 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55009610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 3 von 7
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55009610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 4 von 7
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig. Die
Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Kettenschloß
auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55009610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 5 von 7
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55009610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH

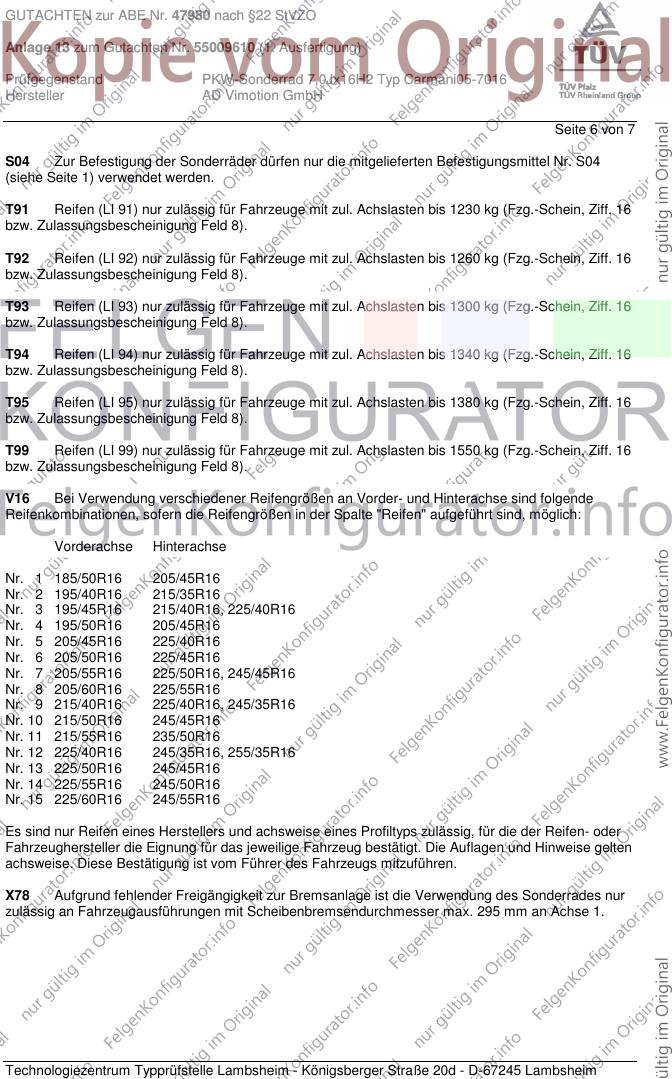

Seite 6 von 7
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung des Sonderrades nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47980 nach §22 StVZO
Anlage 13 zum Gutachten Nr. 55009610 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ Carmani05-7016
Hersteller AD Vimotion GmbH
Seite 7 von 7
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Bramstedt beim Prüflabor SÜD GmbH im Februar
2010 durchgeführt. Die Verwendungsprüfung fand am 24.2.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 24.Februar 2010
Haasis 00147204.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
