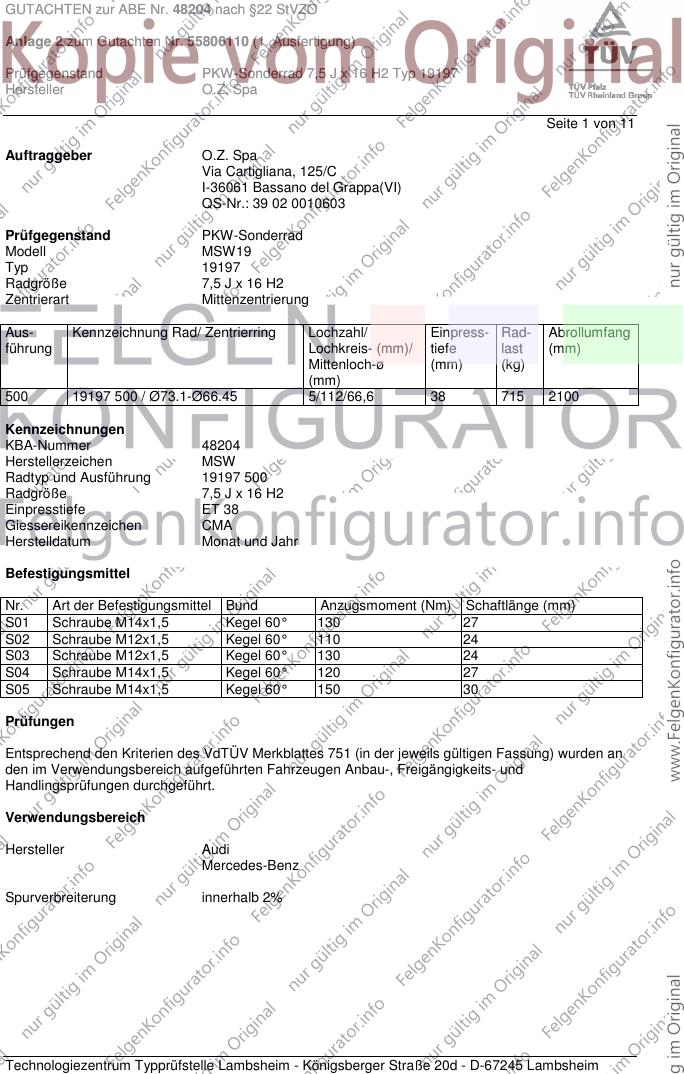

GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Cartigliana, 125/C
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW19
Typ 19197
Radgröße 7,5 J x 16 H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
500 19197 500 / Ø73.1-Ø66.45 5/112/66,6 38 715 2100
Kennzeichnungen
KBA-Nummer 48204
Herstellerzeichen MSW
Radtyp und Ausführung 19197 500
Radgröße 7,5 J x 16 H2
Einpresstiefe ET 38
Giessereikennzeichen CMA
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 27
S02 Schraube M12x1,5 Kegel 60° 110 24
S03 Schraube M12x1,5 Kegel 60° 130 24
S04 Schraube M14x1,5 Kegel 60° 120 27
S05 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa

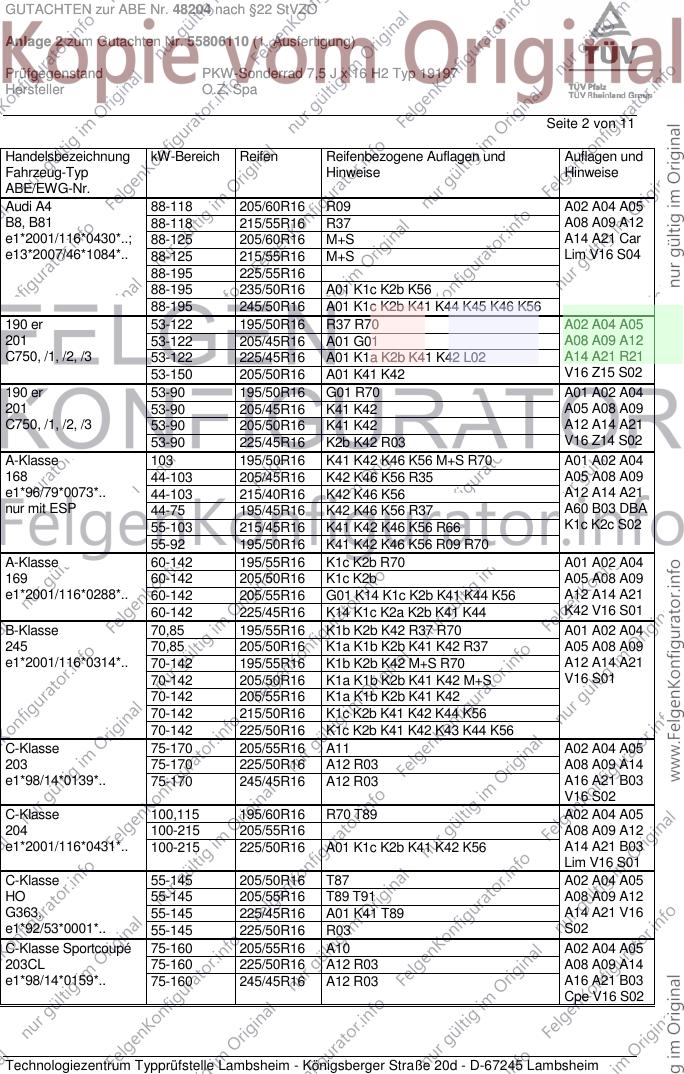

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 205/60R16 R09 A02 A04 A05
B8, B81 88-118 215/55R16 R37 A08 A09 A12
e1*2001/116*0430*..; 88-125 205/60R16 M+S A14 A21 Car
e13*2007/46*1084*.. 88-125 215/55R16 M+S Lim V16 S04
88-195 225/55R16
88-195 235/50R16 A01 K1c K2b K56
88-195 245/50R16 A01 K1c K2b K41 K44 K45 K46 K56
190 er 53-122 195/50R16 R37 R70 A02 A04 A05
201 53-122 205/45R16 A01 G01 A08 A09 A12
C750, /1, /2, /3 53-122 225/45R16 A01 K1a K2b K41 K42 L02 A14 A21 R21
53-150 205/50R16 A01 K41 K42 V16 Z15 S02
190 er 53-90 195/50R16 G01 R70 A01 A02 A04
201 53-90 205/45R16 K41 K42 A05 A08 A09
C750, /1, /2, /3 53-90 205/50R16 K41 K42 A12 A14 A21
53-90 225/45R16 K2b K42 R03 V16 Z14 S02
A-Klasse 103 195/50R16 K41 K42 K46 K56 M+S R70 A01 A02 A04
168 44-103 205/45R16 K42 K46 K56 R35 A05 A08 A09
e1*96/79*0073*.. 44-103 215/40R16 K42 K46 K56 A12 A14 A21
nur mit ESP 44-75 195/45R16 K42 K46 K56 R37 A60 B03 DBA
55-103 215/45R16 K41 K42 K46 K56 R66 K1c K2c S02
55-92 195/50R16 K41 K42 K46 K56 R09 R70
A-Klasse 60-142 195/55R16 K1c K2b R70 A01 A02 A04
169 60-142 205/50R16 K1c K2b A05 A08 A09
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2b K41 K44 K56 A12 A14 A21
60-142 225/45R16 K14 K1c K2a K2b K41 K44 K42 V16 S01
B-Klasse 70,85 195/55R16 K1b K2b K42 R37 R70 A01 A02 A04
245 70,85 205/50R16 K1a K1b K2b K41 K42 R37 A05 A08 A09
e1*2001/116*0314*.. 70-142 195/55R16 K1b K2b K42 M+S R70 A12 A14 A21
70-142 205/50R16 K1a K1b K2b K41 K42 M+S V16 S01
70-142 205/55R16 K1a K1b K2b K41 K42
70-142 215/50R16 K1c K2b K41 K42 K44 K56
70-142 225/50R16 K1c K2b K41 K42 K43 K44 K56
C-Klasse 75-170 205/55R16 A11 A02 A04 A05
203 75-170 225/50R16 A12 R03 A08 A09 A14
e1*98/14*0139*.. 75-170 245/45R16 A12 R03 A16 A21 B03
V16 S02
C-Klasse 100,115 195/60R16 R70 T89 A02 A04 A05
204 100-215 205/55R16 A08 A09 A12
e1*2001/116*0431*.. 100-215 225/50R16 A01 K1c K2b K41 K42 K56 A14 A21 B03
Lim V16 S01
C-Klasse 55-145 205/50R16 T87 A02 A04 A05
HO 55-145 205/55R16 T89 T91 A08 A09 A12
G363, 55-145 225/45R16 A01 K41 T89 A14 A21 V16
e1*92/53*0001*.. 55-145 225/50R16 R03 S02
C-Klasse Sportcoupé 75-160 205/55R16 A10 A02 A04 A05
203CL 75-160 225/50R16 A12 R03 A08 A09 A14
e1*98/14*0159*.. 75-160 245/45R16 A12 R03 A16 A21 B03
Cpe V16 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa

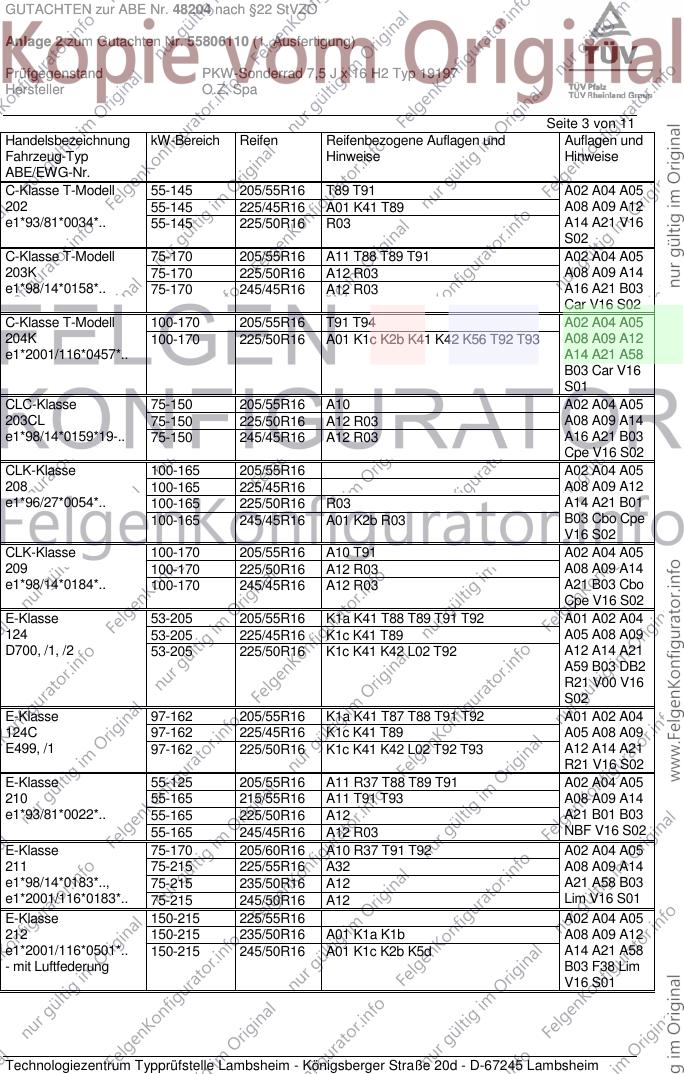

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 55-145 205/55R16 T89 T91 A02 A04 A05
202 55-145 225/45R16 A01 K41 T89 A08 A09 A12
e1*93/81*0034*.. 55-145 225/50R16 R03 A14 A21 V16
S02
C-Klasse T-Modell 75-170 205/55R16 A11 T88 T89 T91 A02 A04 A05
203K 75-170 225/50R16 A12 R03 A08 A09 A14
e1*98/14*0158*.. 75-170 245/45R16 A12 R03 A16 A21 B03
Car V16 S02
C-Klasse T-Modell 100-170 205/55R16 T91 T94 A02 A04 A05
204K 100-170 225/50R16 A01 K1c K2b K41 K42 K56 T92 T93 A08 A09 A12
e1*2001/116*0457*.. A14 A21 A58
B03 Car V16
S01
CLC-Klasse 75-150 205/55R16 A10 A02 A04 A05
203CL 75-150 225/50R16 A12 R03 A08 A09 A14
e1*98/14*0159*19-.. 75-150 245/45R16 A12 R03 A16 A21 B03
Cpe V16 S02
CLK-Klasse 100-165 205/55R16 A02 A04 A05
208 100-165 225/45R16 A08 A09 A12
e1*96/27*0054*.. 100-165 225/50R16 R03 A14 A21 B01
100-165 245/45R16 A01 K2b R03 B03 Cbo Cpe
V16 S02
CLK-Klasse 100-170 205/55R16 A10 T91 A02 A04 A05
209 100-170 225/50R16 A12 R03 A08 A09 A14
e1*98/14*0184*.. 100-170 245/45R16 A12 R03 A21 B03 Cbo
Cpe V16 S02
E-Klasse 53-205 205/55R16 K1a K41 T88 T89 T91 T92 A01 A02 A04
124 53-205 225/45R16 K1c K41 T89 A05 A08 A09
D700, /1, /2 53-205 225/50R16 K1c K41 K42 L02 T92 A12 A14 A21
A59 B03 DB2
R21 V00 V16
S02
E-Klasse 97-162 205/55R16 K1a K41 T87 T88 T91 T92 A01 A02 A04
124C 97-162 225/45R16 K1c K41 T89 A05 A08 A09
E499, /1 97-162 225/50R16 K1c K41 K42 L02 T92 T93 A12 A14 A21
R21 V16 S02
E-Klasse 55-125 205/55R16 A11 R37 T88 T89 T91 A02 A04 A05
210 55-165 215/55R16 A11 T91 T93 A08 A09 A14
e1*93/81*0022*.. 55-165 225/50R16 A12 A21 B01 B03
55-165 245/45R16 A12 R03 NBF V16 S02
E-Klasse 75-170 205/60R16 A10 R37 T91 T92 A02 A04 A05
211 75-215 225/55R16 A32 A08 A09 A14
e1*98/14*0183*.., 75-215 235/50R16 A12 A21 A58 B03
e1*2001/116*0183*.. 75-215 245/50R16 A12 Lim V16 S01
E-Klasse 150-215 225/55R16 A02 A04 A05
212 150-215 235/50R16 A01 K1a K1b A08 A09 A12
e1*2001/116*0501*.. 150-215 245/50R16 A01 K1c K2b K5d A14 A21 A58
- mit Luftfederung B03 F38 Lim
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

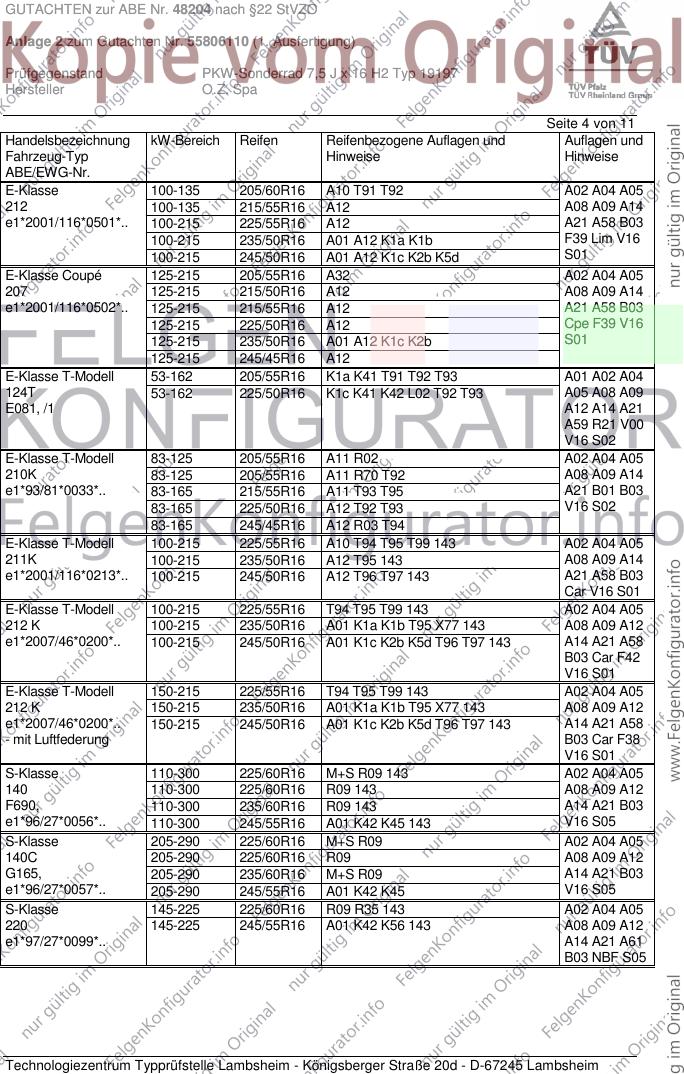

GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-135 205/60R16 A10 T91 T92 A02 A04 A05
212 100-135 215/55R16 A12 A08 A09 A14
e1*2001/116*0501*.. 100-215 225/55R16 A12 A21 A58 B03
100-215 235/50R16 A01 A12 K1a K1b F39 Lim V16
100-215 245/50R16 A01 A12 K1c K2b K5d S01
E-Klasse Coupé 125-215 205/55R16 A32 A02 A04 A05
207 125-215 215/50R16 A12 A08 A09 A14
e1*2001/116*0502*.. 125-215 215/55R16 A12 A21 A58 B03
125-215 225/50R16 A12 Cpe F39 V16
125-215 235/50R16 A01 A12 K1c K2b S01
125-215 245/45R16 A12
E-Klasse T-Modell 53-162 205/55R16 K1a K41 T91 T92 T93 A01 A02 A04
124T 53-162 225/50R16 K1c K41 K42 L02 T92 T93 A05 A08 A09
E081, /1 A12 A14 A21
A59 R21 V00
V16 S02
E-Klasse T-Modell 83-125 205/55R16 A11 R02 A02 A04 A05
210K 83-125 205/55R16 A11 R70 T92 A08 A09 A14
e1*93/81*0033*.. 83-165 215/55R16 A11 T93 T95 A21 B01 B03
83-165 225/50R16 A12 T92 T93 V16 S02
83-165 245/45R16 A12 R03 T94
E-Klasse T-Modell 100-215 225/55R16 A10 T94 T95 T99 143 A02 A04 A05
211K 100-215 235/50R16 A12 T95 143 A08 A09 A14
e1*2001/116*0213*.. 100-215 245/50R16 A12 T96 T97 143 A21 A58 B03
Car V16 S01
E-Klasse T-Modell 100-215 225/55R16 T94 T95 T99 143 A02 A04 A05
212 K 100-215 235/50R16 A01 K1a K1b T95 X77 143 A08 A09 A12
e1*2007/46*0200*.. 100-215 245/50R16 A01 K1c K2b K5d T96 T97 143 A14 A21 A58
B03 Car F42
V16 S01
E-Klasse T-Modell 150-215 225/55R16 T94 T95 T99 143 A02 A04 A05
212 K 150-215 235/50R16 A01 K1a K1b T95 X77 143 A08 A09 A12
e1*2007/46*0200*.. 150-215 245/50R16 A01 K1c K2b K5d T96 T97 143 A14 A21 A58
- mit Luftfederung B03 Car F38
V16 S01
S-Klasse 110-300 225/60R16 M+S R09 143 A02 A04 A05
140 110-300 225/60R16 R09 143 A08 A09 A12
F690, 110-300 235/60R16 R09 143 A14 A21 B03
e1*96/27*0056*.. 110-300 245/55R16 A01 K42 K45 143 V16 S05
S-Klasse 205-290 225/60R16 M+S R09 A02 A04 A05
140C 205-290 225/60R16 R09 A08 A09 A12
G165, 205-290 235/60R16 M+S R09 A14 A21 B03
e1*96/27*0057*.. 205-290 245/55R16 A01 K42 K45 V16 S05
S-Klasse 145-225 225/60R16 R09 R35 143 A02 A04 A05
220 145-225 245/55R16 A01 K42 K56 143 A08 A09 A12
e1*97/27*0099*.. A14 A21 A61
B03 NBF S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa

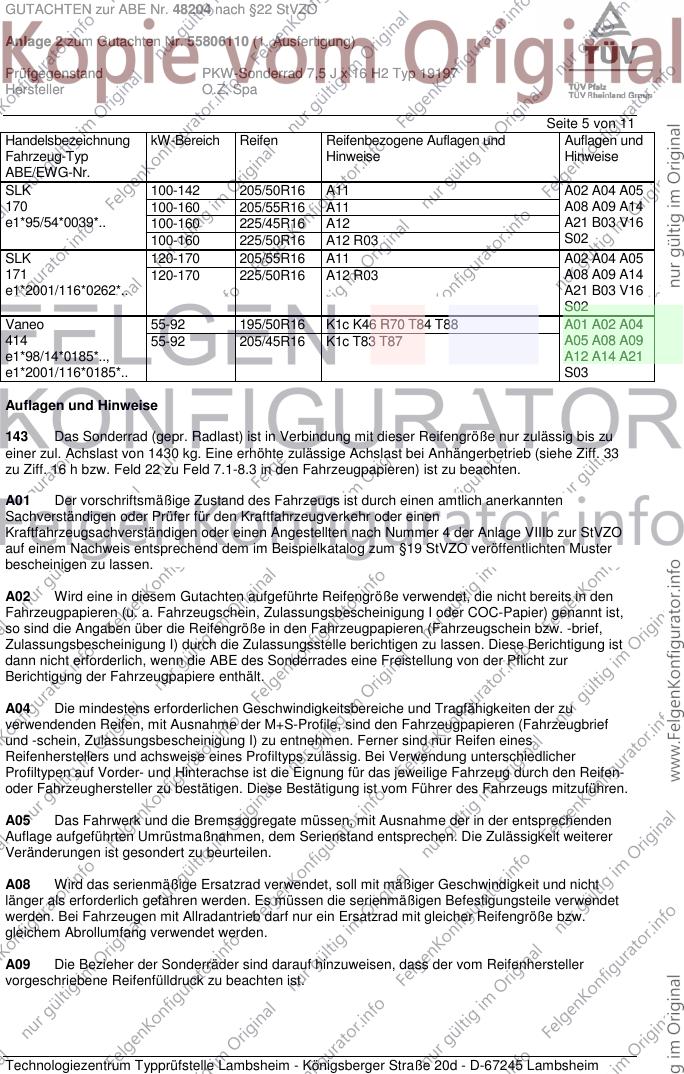

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 100-142 205/50R16 A11 A02 A04 A05
170 100-160 205/55R16 A11 A08 A09 A14
e1*95/54*0039*.. 100-160 225/45R16 A12 A21 B03 V16
100-160 225/50R16 A12 R03 S02
SLK 120-170 205/55R16 A11 A02 A04 A05
171 120-170 225/50R16 A12 R03 A08 A09 A14
e1*2001/116*0262*.. A21 B03 V16
S02
Vaneo 55-92 195/50R16 K1c K46 R70 T84 T88 A01 A02 A04
414 55-92 205/45R16 K1c T83 T87 A05 A08 A09
e1*98/14*0185*.., A12 A14 A21
e1*2001/116*0185*.. S03
Auflagen und Hinweise
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

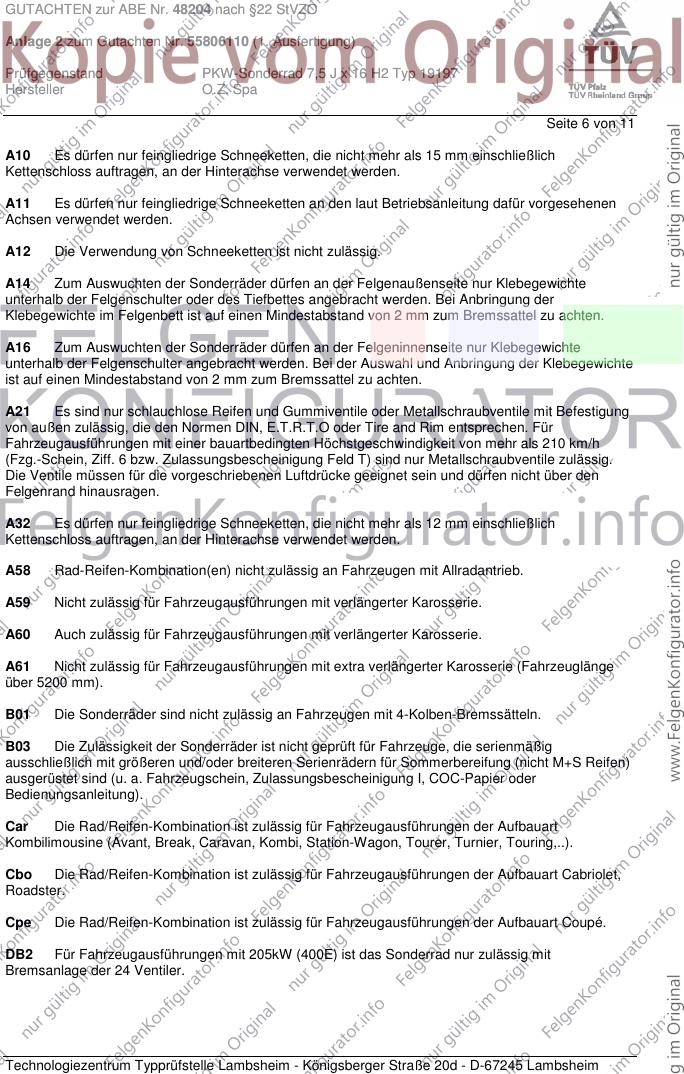

GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 6 von 11
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit
Bremsanlage der 24 Ventiler.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

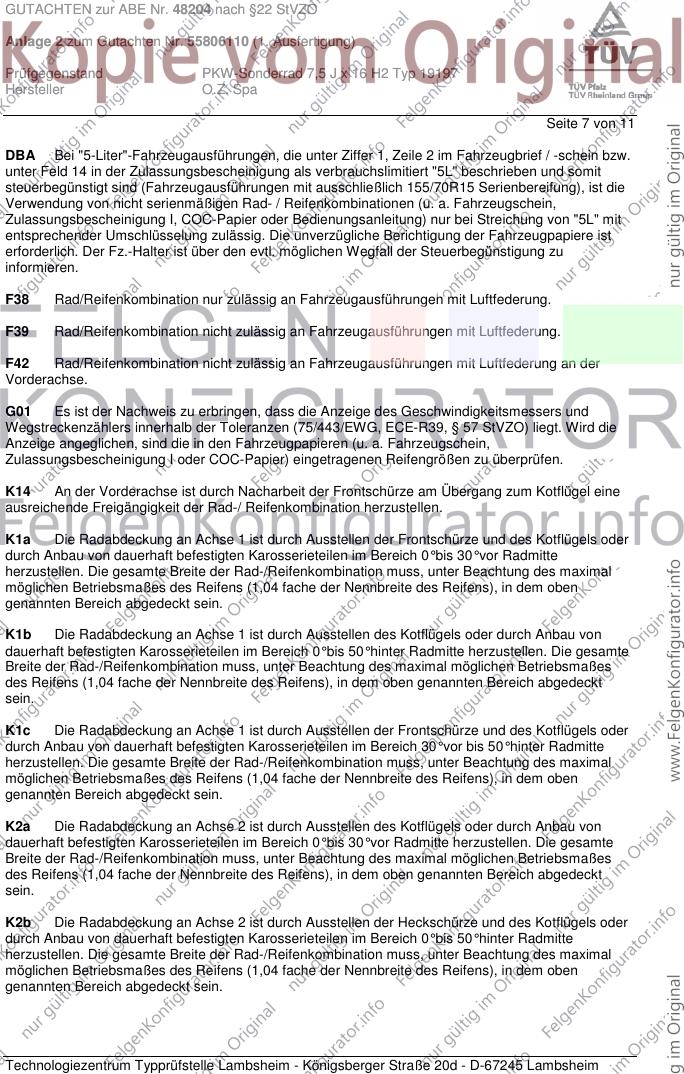

GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 7 von 11
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

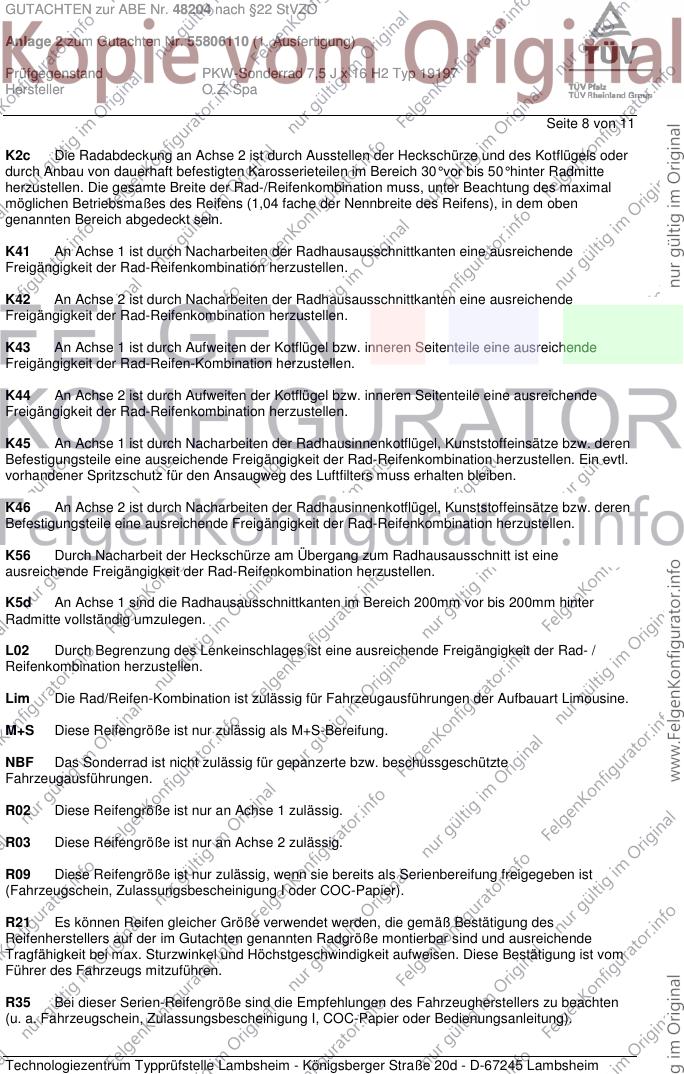

GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

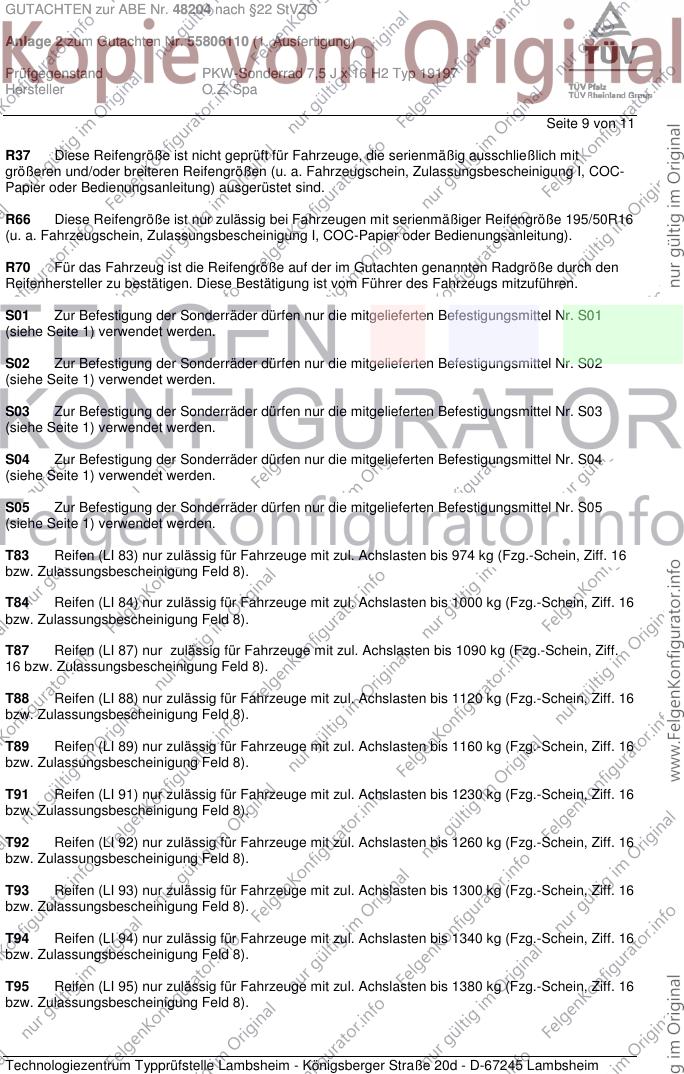

GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 9 von 11
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R66 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/50R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 10 von 11
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).

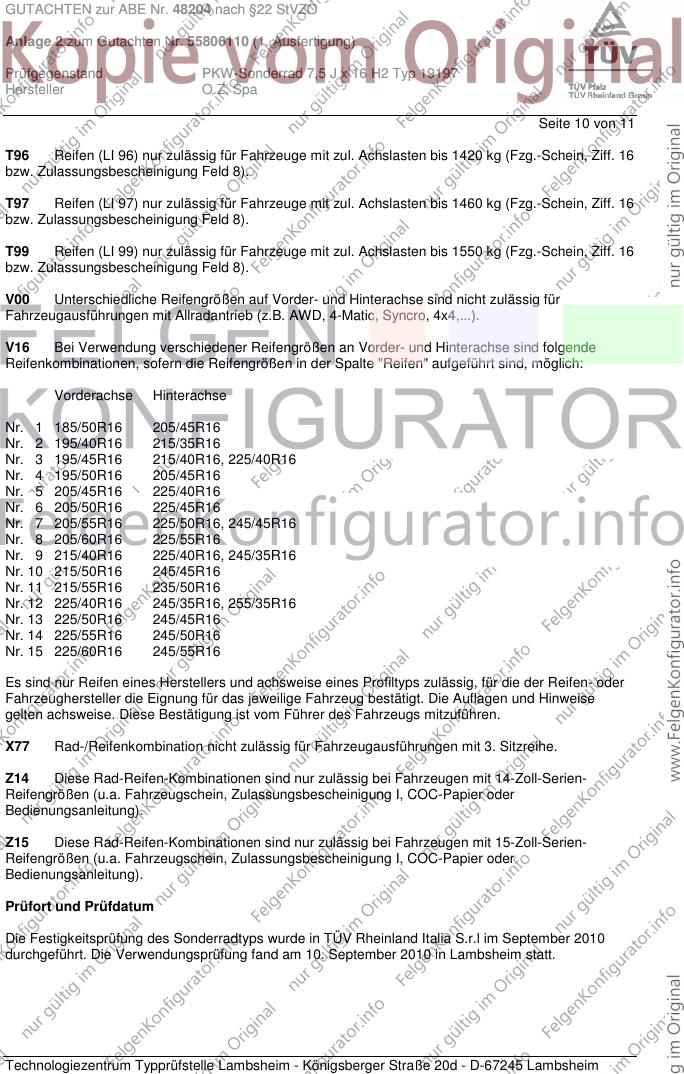

V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 205/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/50R16 245/45R16
Nr. 11 215/55R16 235/50R16
Nr. 12 225/40R16 245/35R16, 255/35R16
Nr. 13 225/50R16 245/45R16
Nr. 14 225/55R16 245/50R16
Nr. 15 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in TÜV Rheinland Italia S.r.l im September 2010
durchgeführt. Die Verwendungsprüfung fand am 10. September 2010 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48204 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55806110 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5 J x 16 H2 Typ 19197
Hersteller O.Z. Spa
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum August 2010.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 10. September 2010
Pohl 00155338.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
