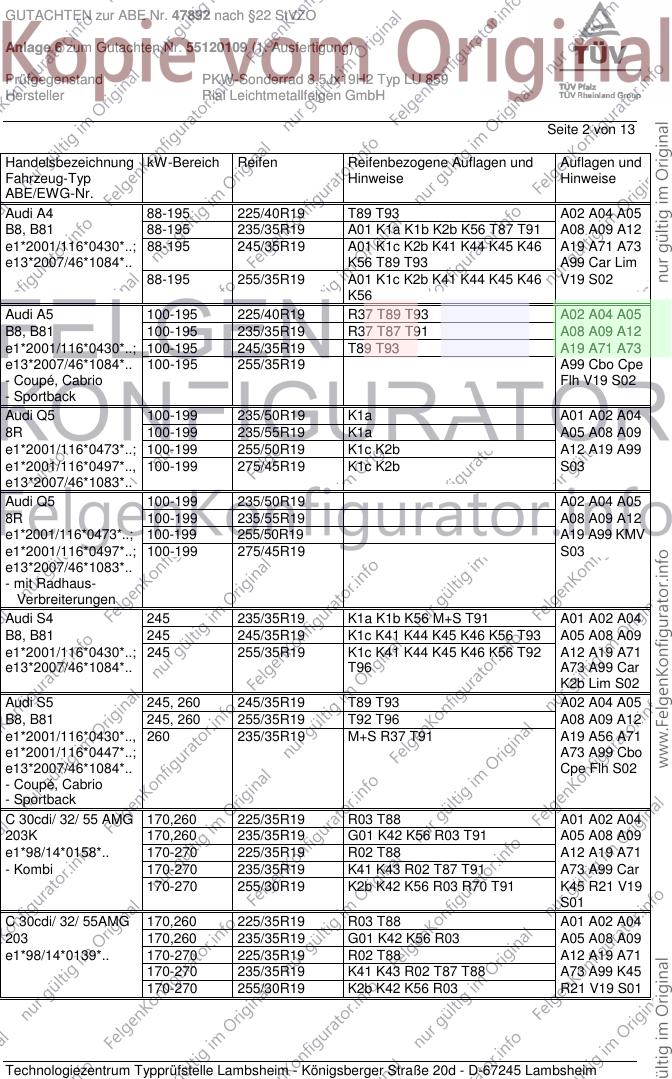

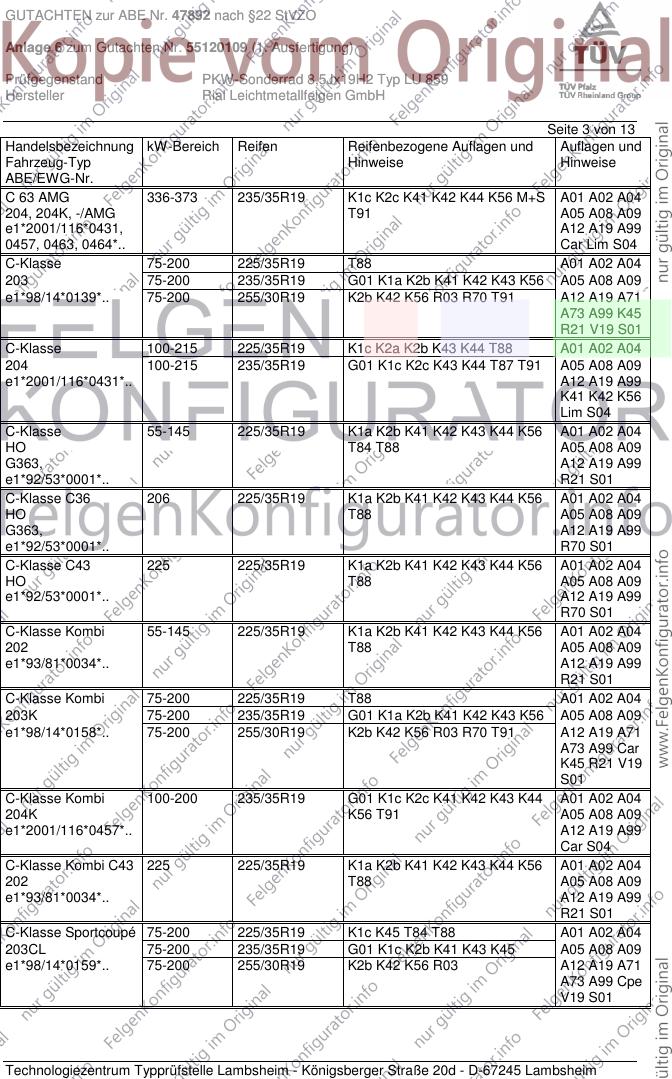

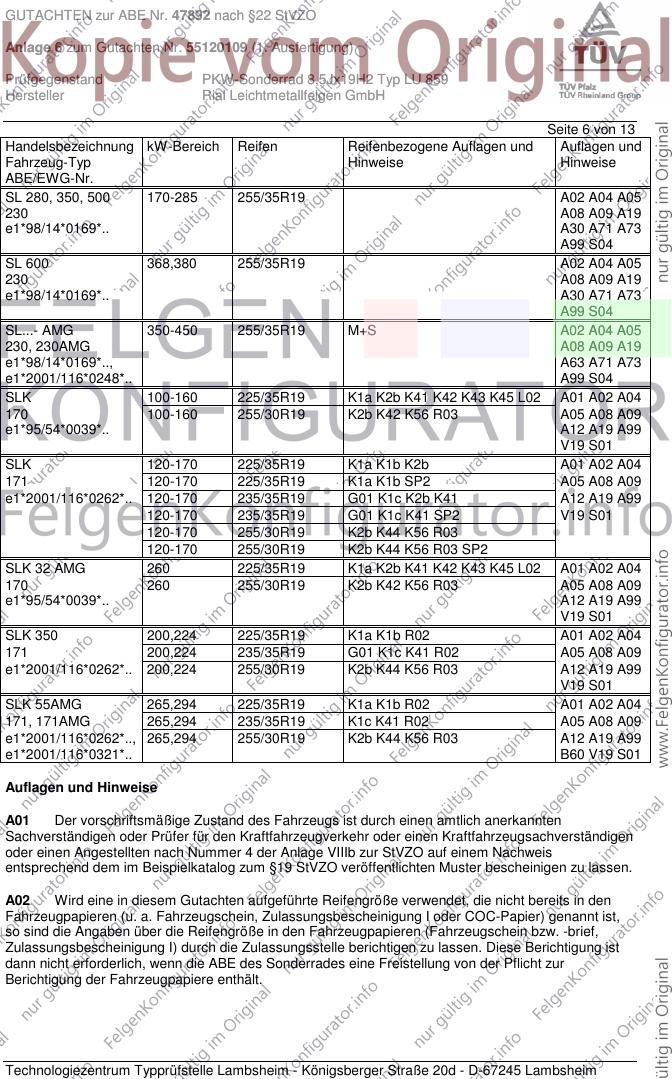

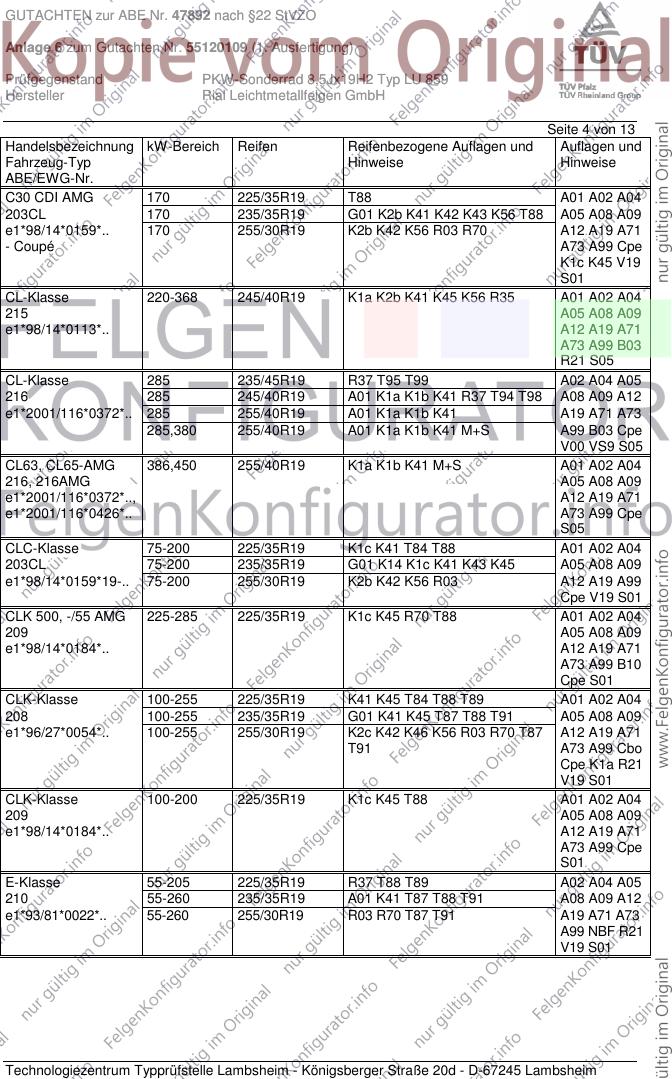

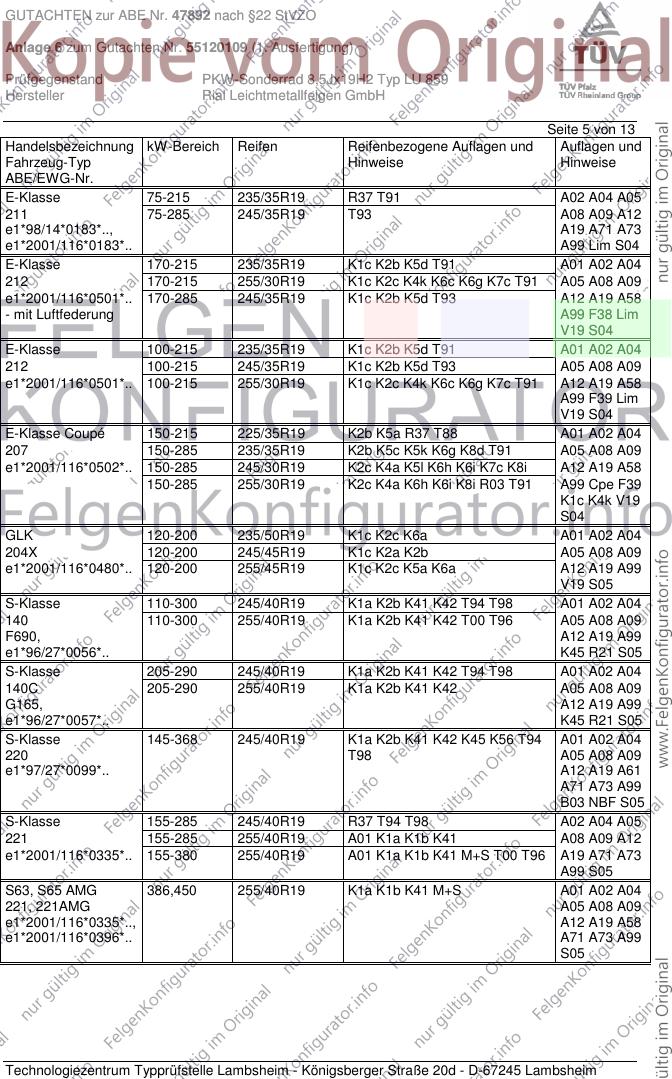

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 13
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 LU 859 B7/Z15 Ø70-66,6 5/112/66,6 32 735 2280
Kennzeichnungen
KBA-Nummer 47892
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 130 30
S05 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55120109 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 T89 T93 A02 A04 A05
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 T87 T91 A08 A09 A12
e1*2001/116*0430*..; 88-195 245/35R19 A01 K1c K2b K41 K44 K45 K46 A19 A71 A73
e13*2007/46*1084*.. K56 T89 T93 A99 Car Lim
88-195 255/35R19 A01 K1c K2b K41 K44 K45 K46 V19 S02
K56
Audi A5 100-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R37 T87 T91 A08 A09 A12
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 A19 A71 A73
e13*2007/46*1084*.. 100-195 255/35R19 A99 Cbo Cpe
- Coupé, Cabrio Flh V19 S02
- Sportback
Audi Q5 100-199 235/50R19 K1a A01 A02 A04
8R 100-199 235/55R19 K1a A05 A08 A09
e1*2001/116*0473*..; 100-199 255/50R19 K1c K2b A12 A19 A99
e1*2001/116*0497*.., 100-199 275/45R19 K1c K2b S03
e13*2007/46*1083*..
Audi Q5 100-199 235/50R19 A02 A04 A05
8R 100-199 235/55R19 A08 A09 A12
e1*2001/116*0473*..; 100-199 255/50R19 A19 A99 KMV
e1*2001/116*0497*..; 100-199 275/45R19 S03
e13*2007/46*1083*..
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 K1a K1b K56 M+S T91 A01 A02 A04
B8, B81 245 245/35R19 K1c K41 K44 K45 K46 K56 T93 A05 A08 A09
e1*2001/116*0430*..; 245 255/35R19 K1c K41 K44 K45 K46 K56 T92 A12 A19 A71
e13*2007/46*1084*.. T96 A73 A99 Car
K2b Lim S02
Audi S5 245, 260 245/35R19 T89 T93 A02 A04 A05
B8, B81 245, 260 255/35R19 T92 T96 A08 A09 A12
e1*2001/116*0430*.., 260 235/35R19 M+S R37 T91 A19 A56 A71
e1*2001/116*0447*..; A73 A99 Cbo
e13*2007/46*1084*.. Cpe Flh S02
- Coupé, Cabrio
- Sportback
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 R03 T88 A01 A02 A04
203K 170,260 235/35R19 G01 K42 K56 R03 T91 A05 A08 A09
e1*98/14*0158*.. 170-270 225/35R19 R02 T88 A12 A19 A71
- Kombi 170-270 235/35R19 K41 K43 R02 T87 T91 A73 A99 Car
170-270 255/30R19 K2b K42 K56 R03 R70 T91 K45 R21 V19
S01
C 30cdi/ 32/ 55AMG 170,260 225/35R19 R03 T88 A01 A02 A04
203 170,260 235/35R19 G01 K42 K56 R03 A05 A08 A09
e1*98/14*0139*.. 170-270 225/35R19 R02 T88 A12 A19 A71
170-270 235/35R19 K41 K43 R02 T87 T88 A73 A99 K45
170-270 255/30R19 K2b K42 K56 R03 R21 V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S A01 A02 A04
204, 204K, -/AMG T91 A05 A08 A09
e1*2001/116*0431, A12 A19 A99
0457, 0463, 0464*.. Car Lim S04
C-Klasse 75-200 225/35R19 T88 A01 A02 A04
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A05 A08 A09
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 A12 A19 A71
A73 A99 K45
R21 V19 S01
C-Klasse 100-215 225/35R19 K1c K2a K2b K43 K44 T88 A01 A02 A04
204 100-215 235/35R19 G01 K1c K2c K43 K44 T87 T91 A05 A08 A09
e1*2001/116*0431*.. A12 A19 A99
K41 K42 K56
Lim S04
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 A01 A02 A04
HO T84 T88 A05 A08 A09
G363, A12 A19 A99
e1*92/53*0001*.. R21 S01
C-Klasse C36 206 225/35R19 K1a K2b K41 K42 K43 K44 K56 A01 A02 A04
HO T88 A05 A08 A09
G363, A12 A19 A99
e1*92/53*0001*.. R70 S01
C-Klasse C43 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 A01 A02 A04
HO T88 A05 A08 A09
e1*92/53*0001*.. A12 A19 A99
R70 S01
C-Klasse Kombi 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 A01 A02 A04
202 T88 A05 A08 A09
e1*93/81*0034*.. A12 A19 A99
R21 S01
C-Klasse Kombi 75-200 225/35R19 T88 A01 A02 A04
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A05 A08 A09
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 A12 A19 A71
A73 A99 Car
K45 R21 V19
S01
C-Klasse Kombi 100-200 235/35R19 G01 K1c K2c K41 K42 K43 K44 A01 A02 A04
204K K56 T91 A05 A08 A09
e1*2001/116*0457*.. A12 A19 A99
Car S04
C-Klasse Kombi C43 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 A01 A02 A04
202 T88 A05 A08 A09
e1*93/81*0034*.. A12 A19 A99
R21 S01
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A01 A02 A04
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A05 A08 A09
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 A12 A19 A71
A73 A99 Cpe
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C30 CDI AMG 170 225/35R19 T88 A01 A02 A04
203CL 170 235/35R19 G01 K2b K41 K42 K43 K56 T88 A05 A08 A09
e1*98/14*0159*.. 170 255/30R19 K2b K42 K56 R03 R70 A12 A19 A71
- Coupé A73 A99 Cpe
K1c K45 V19
S01
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 R35 A01 A02 A04
215 A05 A08 A09
e1*98/14*0113*.. A12 A19 A71
A73 A99 B03
R21 S05
CL-Klasse 285 235/45R19 R37 T95 T99 A02 A04 A05
216 285 245/40R19 A01 K1a K1b K41 R37 T94 T98 A08 A09 A12
e1*2001/116*0372*.. 285 255/40R19 A01 K1a K1b K41 A19 A71 A73
285,380 255/40R19 A01 K1a K1b K41 M+S A99 B03 Cpe
V00 VS9 S05
CL63, CL65-AMG 386,450 255/40R19 K1a K1b K41 M+S A01 A02 A04
216, 216AMG A05 A08 A09
e1*2001/116*0372*.., A12 A19 A71
e1*2001/116*0426*.. A73 A99 Cpe
S05
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A02 A04
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A05 A08 A09
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 A12 A19 A99
Cpe V19 S01
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A01 A02 A04
209 A05 A08 A09
e1*98/14*0184*.. A12 A19 A71
A73 A99 B10
Cpe S01
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A01 A02 A04
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A05 A08 A09
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 A12 A19 A71
T91 A73 A99 Cbo
Cpe K1a R21
V19 S01
CLK-Klasse 100-200 225/35R19 K1c K45 T88 A01 A02 A04
209 A05 A08 A09
e1*98/14*0184*.. A12 A19 A71
A73 A99 Cpe
S01
E-Klasse 55-205 225/35R19 R37 T88 T89 A02 A04 A05
210 55-260 235/35R19 A01 K41 T87 T88 T91 A08 A09 A12
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 A19 A71 A73
A99 NBF R21
V19 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 T93 A08 A09 A12
e1*98/14*0183*.., A19 A71 A73
e1*2001/116*0183*.. A99 Lim S04
E-Klasse 170-215 235/35R19 K1c K2b K5d T91 A01 A02 A04
212 170-215 255/30R19 K1c K2c K4k K6c K6g K7c T91 A05 A08 A09
e1*2001/116*0501*.. 170-285 245/35R19 K1c K2b K5d T93 A12 A19 A58
- mit Luftfederung A99 F38 Lim
V19 S04
E-Klasse 100-215 235/35R19 K1c K2b K5d T91 A01 A02 A04
212 100-215 245/35R19 K1c K2b K5d T93 A05 A08 A09
e1*2001/116*0501*.. 100-215 255/30R19 K1c K2c K4k K6c K6g K7c T91 A12 A19 A58
A99 F39 Lim
V19 S04
E-Klasse Coupé 150-215 225/35R19 K2b K5a R37 T88 A01 A02 A04
207 150-285 235/35R19 K2b K5c K5k K6g K8d T91 A05 A08 A09
e1*2001/116*0502*.. 150-285 245/30R19 K2c K4a K5l K6h K6i K7c K8i A12 A19 A58
150-285 255/30R19 K2c K4a K6h K6i K8i R03 T91 A99 Cpe F39
K1c K4k V19
S04
GLK 120-200 235/50R19 K1c K2c K6a A01 A02 A04
204X 120-200 245/45R19 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 120-200 255/45R19 K1c K2c K5a K6a A12 A19 A99
V19 S05
S-Klasse 110-300 245/40R19 K1a K2b K41 K42 T94 T98 A01 A02 A04
140 110-300 255/40R19 K1a K2b K41 K42 T00 T96 A05 A08 A09
F690, A12 A19 A99
e1*96/27*0056*.. K45 R21 S05
S-Klasse 205-290 245/40R19 K1a K2b K41 K42 T94 T98 A01 A02 A04
140C 205-290 255/40R19 K1a K2b K41 K42 A05 A08 A09
G165, A12 A19 A99
e1*96/27*0057*.. K45 R21 S05
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 A01 A02 A04
220 T98 A05 A08 A09
e1*97/27*0099*.. A12 A19 A61
A71 A73 A99
B03 NBF S05
S-Klasse 155-285 245/40R19 R37 T94 T98 A02 A04 A05
221 155-285 255/40R19 A01 K1a K1b K41 A08 A09 A12
e1*2001/116*0335*.. 155-380 255/40R19 A01 K1a K1b K41 M+S T00 T96 A19 A71 A73
A99 S05
S63, S65 AMG 386,450 255/40R19 K1a K1b K41 M+S A01 A02 A04
221, 221AMG A05 A08 A09
e1*2001/116*0335*.., A12 A19 A58
e1*2001/116*0396*.. A71 A73 A99
S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SL 280, 350, 500 170-285 255/35R19 A02 A04 A05
230 A08 A09 A19
e1*98/14*0169*.. A30 A71 A73
A99 S04
SL 600 368,380 255/35R19 A02 A04 A05
230 A08 A09 A19
e1*98/14*0169*.. A30 A71 A73
A99 S04
SL...- AMG 350-450 255/35R19 M+S A02 A04 A05
230, 230AMG A08 A09 A19
e1*98/14*0169*.., A63 A71 A73
e1*2001/116*0248*.. A99 S04
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A02 A04
170 100-160 255/30R19 K2b K42 K56 R03 A05 A08 A09
e1*95/54*0039*.. A12 A19 A99
V19 S01
SLK 120-170 225/35R19 K1a K1b K2b A01 A02 A04
171 120-170 225/35R19 K1a K1b SP2 A05 A08 A09
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 A12 A19 A99
120-170 235/35R19 G01 K1c K41 SP2 V19 S01
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A02 A04
170 260 255/30R19 K2b K42 K56 R03 A05 A08 A09
e1*95/54*0039*.. A12 A19 A99
V19 S01
SLK 350 200,224 225/35R19 K1a K1b R02 A01 A02 A04
171 200,224 235/35R19 G01 K1c K41 R02 A05 A08 A09
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03 A12 A19 A99
V19 S01
SLK 55AMG 265,294 225/35R19 K1a K1b R02 A01 A02 A04
171, 171AMG 265,294 235/35R19 K1c K41 R02 A05 A08 A09
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 A12 A19 A99
e1*2001/116*0321*.. B60 V19 S01
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 7 von 13
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 8 von 13
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 13
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontchürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontchürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 150mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter

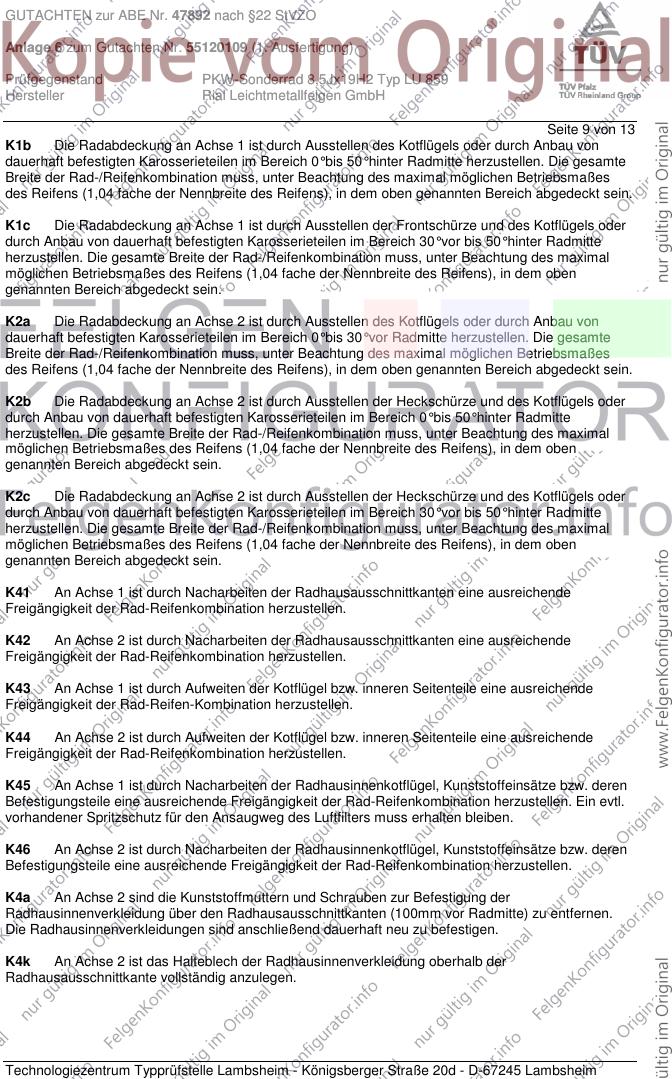

Radmitte um 5mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte um 10mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 11 von 13
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 12 von 13

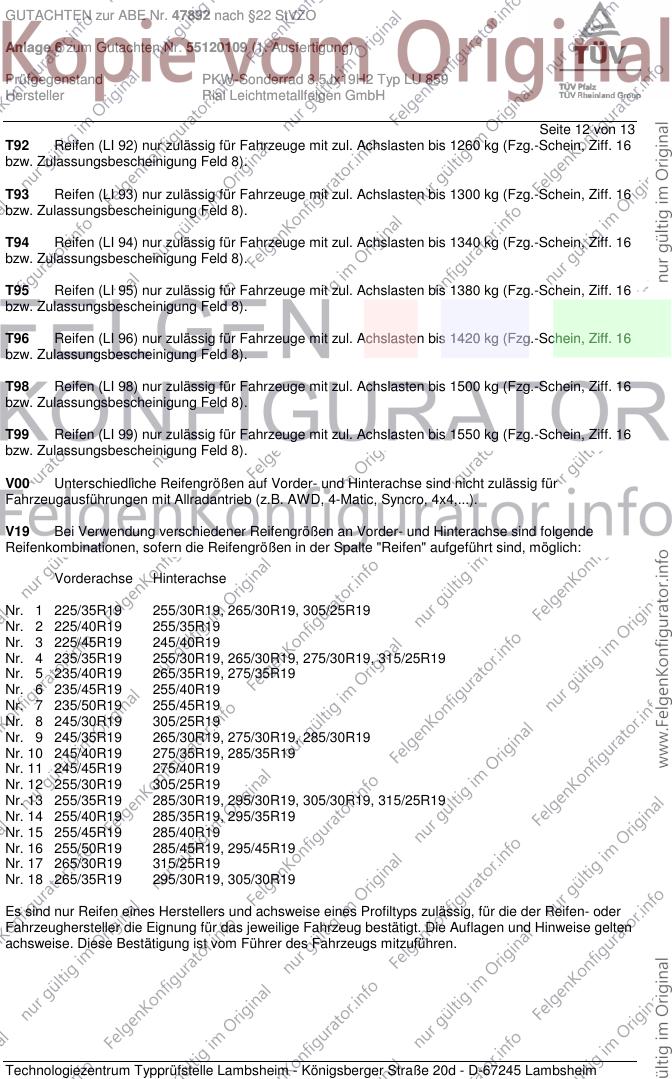

T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19, 315/25R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 13 von 13
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Oktober 2009 durchgeführt. Die
Verwendungsprüfung fand am 11.2.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Oktober 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.Februar 2010
Blauth 00146705.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
