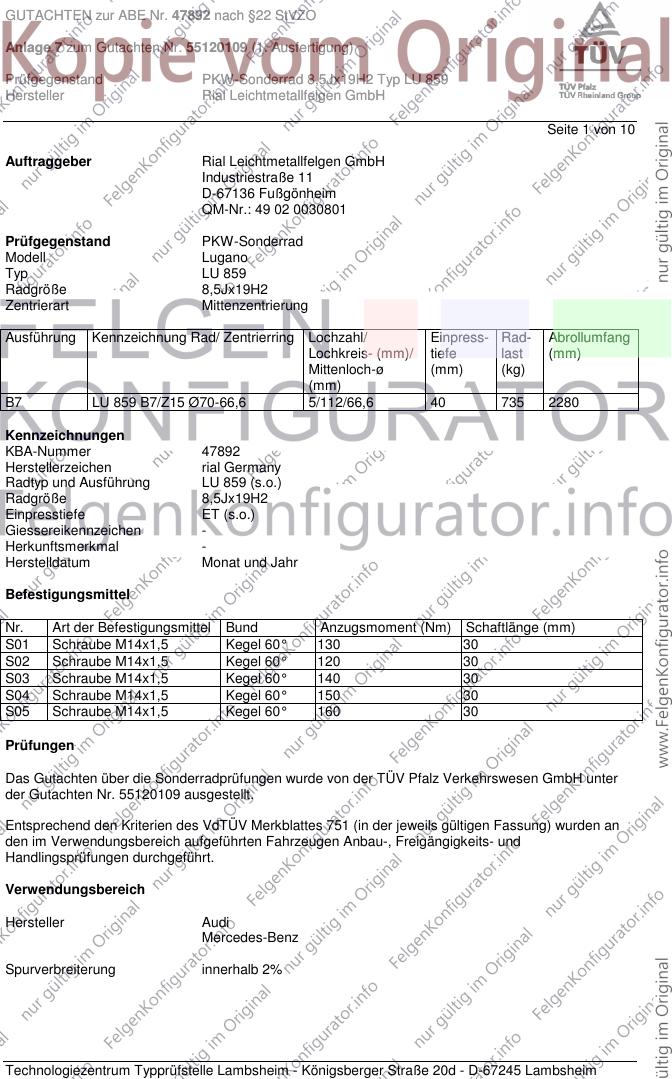

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 10
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Modell Lugano
Typ LU 859
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
B7 LU 859 B7/Z15 Ø70-66,6 5/112/66,6 40 735 2280
Kennzeichnungen
KBA-Nummer 47892
Herstellerzeichen rial Germany
Radtyp und Ausführung LU 859 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 30
S02 Schraube M14x1,5 Kegel 60° 120 30
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 150 30
S05 Schraube M14x1,5 Kegel 60° 160 30
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55120109 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 T89 T93 A02 A04 A05
B8, B81 88-195 235/35R19 T87 T88 T91 A08 A09 A12
e1*2001/116*0430*..; 88-195 245/35R19 T89 T93 A19 A71 A73
e13*2007/46*1084*.. 88-195 255/35R19 A01 K1a K1b K2b K56 A99 Car Lim
V19 S02
Audi Q5 100-199 235/50R19 A02 A04 A05
8R 100-199 235/55R19 A08 A09 A12
e1*2001/116*0473*..; A19 A99 S03
e1*2001/116*0497*..,
e13*2007/46*1083*..
Audi Q5 100-199 235/50R19 A02 A04 A05
8R 100-199 235/55R19 A08 A09 A12
e1*2001/116*0473*..; A19 A99 KMV
e1*2001/116*0497*..; S03
e13*2007/46*1083*..
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 M+S T91 A02 A04 A05
B8, B81 245 245/35R19 T93 A08 A09 A12
e1*2001/116*0430*..; 245 255/35R19 A01 K1a K1b K2b K56 T92 T96 A19 A71 A73
e13*2007/46*1084*.. A99 Car Lim
S02
B-Klasse 70-142 225/35R19 G46 K1c K2b K41 K42 K43 K44 A01 A02 A04
245 K56 T84 T88 A05 A08 A09
e1*2001/116*0314*.. A12 A19 A99
S01
C 63 AMG 336-373 235/35R19 K42 K56 M+S T91 A01 A02 A04
204, 204K, -/AMG A05 A08 A09
e1*2001/116*0431, A12 A19 A99
0457, 0463, 0464*.. Car Lim S01
C-Klasse 100-215 225/35R19 K1a K1b K2b K41 K42 K56 T88 A01 A02 A04
204 100-215 235/35R19 K1c K41 R02 T87 T91 A05 A08 A09
e1*2001/116*0431*.. 100-215 235/35R19 G01 K2b K42 K56 R03 T87 T91 A12 A19 A99
100-215 245/30R19 K1c K2a K2b K41 K42 K43 K44 Lim V19 S01
K56 T89
100-215 255/30R19 K2c K44 K56 R03 T91
C-Klasse Kombi 100-200 225/35R19 K1a K1b K41 R02 T84 T88 A01 A02 A04
204K 100-200 235/35R19 K1c K41 R02 T87 T91 A05 A08 A09
e1*2001/116*0457*.. 100-200 235/35R19 G01 K2b K42 K56 R03 T91 A12 A19 A99
100-200 255/30R19 K2c K44 K56 R03 T91 Car V19 S01
115,135 245/30R19 K1c K2a K2b K41 K42 K43 K44
K56 T89
CL-Klasse 220-368 245/40R19 R35 A02 A04 A05
215 A08 A09 A12
e1*98/14*0113*.. A19 A71 A73
A99 B03 R21
S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

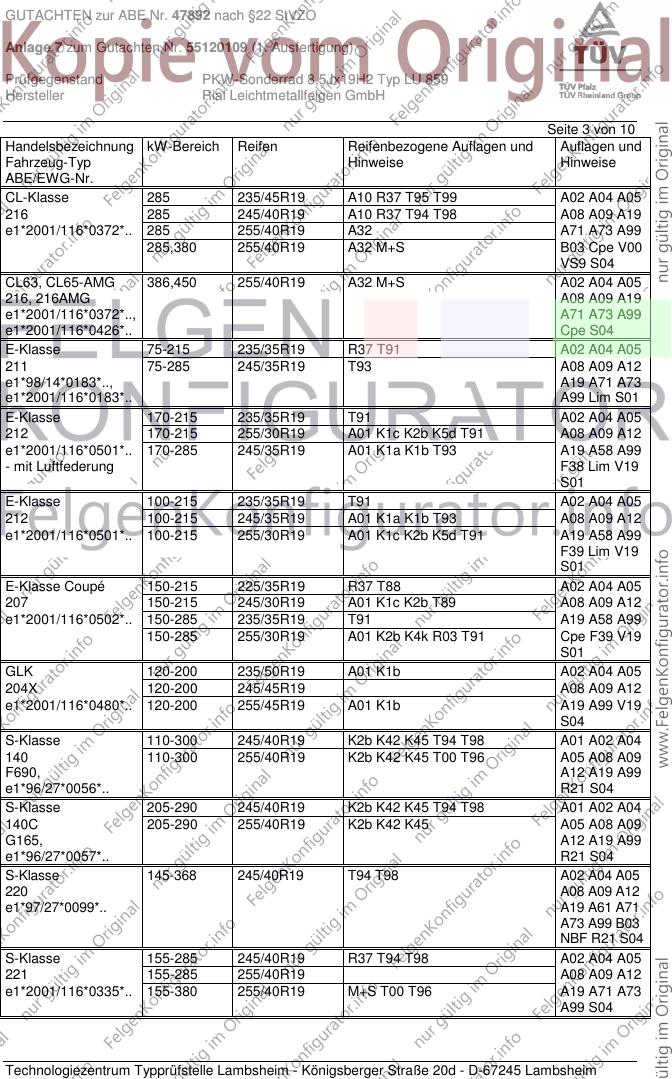

GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 285 235/45R19 A10 R37 T95 T99 A02 A04 A05
216 285 245/40R19 A10 R37 T94 T98 A08 A09 A19
e1*2001/116*0372*.. 285 255/40R19 A32 A71 A73 A99
285,380 255/40R19 A32 M+S B03 Cpe V00
VS9 S04
CL63, CL65-AMG 386,450 255/40R19 A32 M+S A02 A04 A05
216, 216AMG A08 A09 A19
e1*2001/116*0372*.., A71 A73 A99
e1*2001/116*0426*.. Cpe S04
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 T93 A08 A09 A12
e1*98/14*0183*.., A19 A71 A73
e1*2001/116*0183*.. A99 Lim S01
E-Klasse 170-215 235/35R19 T91 A02 A04 A05
212 170-215 255/30R19 A01 K1c K2b K5d T91 A08 A09 A12
e1*2001/116*0501*.. 170-285 245/35R19 A01 K1a K1b T93 A19 A58 A99
- mit Luftfederung F38 Lim V19
S01
E-Klasse 100-215 235/35R19 T91 A02 A04 A05
212 100-215 245/35R19 A01 K1a K1b T93 A08 A09 A12
e1*2001/116*0501*.. 100-215 255/30R19 A01 K1c K2b K5d T91 A19 A58 A99
F39 Lim V19
S01
E-Klasse Coupé 150-215 225/35R19 R37 T88 A02 A04 A05
207 150-215 245/30R19 A01 K1c K2b T89 A08 A09 A12
e1*2001/116*0502*.. 150-285 235/35R19 T91 A19 A58 A99
150-285 255/30R19 A01 K2b K4k R03 T91 Cpe F39 V19
S01
GLK 120-200 235/50R19 A01 K1b A02 A04 A05
204X 120-200 245/45R19 A08 A09 A12
e1*2001/116*0480*.. 120-200 255/45R19 A01 K1b A19 A99 V19
S04
S-Klasse 110-300 245/40R19 K2b K42 K45 T94 T98 A01 A02 A04
140 110-300 255/40R19 K2b K42 K45 T00 T96 A05 A08 A09
F690, A12 A19 A99
e1*96/27*0056*.. R21 S04
S-Klasse 205-290 245/40R19 K2b K42 K45 T94 T98 A01 A02 A04
140C 205-290 255/40R19 K2b K42 K45 A05 A08 A09
G165, A12 A19 A99
e1*96/27*0057*.. R21 S04
S-Klasse 145-368 245/40R19 T94 T98 A02 A04 A05
220 A08 A09 A12
e1*97/27*0099*.. A19 A61 A71
A73 A99 B03
NBF R21 S04
S-Klasse 155-285 245/40R19 R37 T94 T98 A02 A04 A05
221 155-285 255/40R19 A08 A09 A12
e1*2001/116*0335*.. 155-380 255/40R19 M+S T00 T96 A19 A71 A73
A99 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S63, S65 AMG 386,450 255/40R19 M+S A02 A04 A05
221, 221AMG A08 A09 A12
e1*2001/116*0335*.., A19 A58 A71
e1*2001/116*0396*.. A73 A99 S04
V-Klasse 72-128 245/40R19 G01 K41 K42 K44 K45 T94 T98 A01 A02 A04
638/2 72-128 255/35R19 K42 K44 K45 T96 A05 A08 A09
e9*95/54, 98/14, A12 A19 A99
2001/116*0020*.. K1c K2c K56
S05
Vito 58-105 245/40R19 G01 K41 K42 K44 K45 T98 A01 A02 A04
638 58-105 255/35R19 K42 K44 K45 T96 A05 A08 A09
e9*93/81,98/14, A12 A19 A99
2001/116*0005*.. K1c K2c K56
S05
Vito 60-105 245/40R19 G01 K41 K42 K44 K56 T98 A01 A02 A04
638/1 60-105 255/35R19 K42 K44 K56 T96 A05 A08 A09
K 393 A12 A19 A99
K1c K2c S05
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 10
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A99 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte im
Felgenbett angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist auf einen
Abstand von 2 mm zum Bremssattel zu achten.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 6 von 10
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G46 Ist die Reifengröße 195/65R15 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) , so ist der Nachweis zu
erbringen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der
Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier)
eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

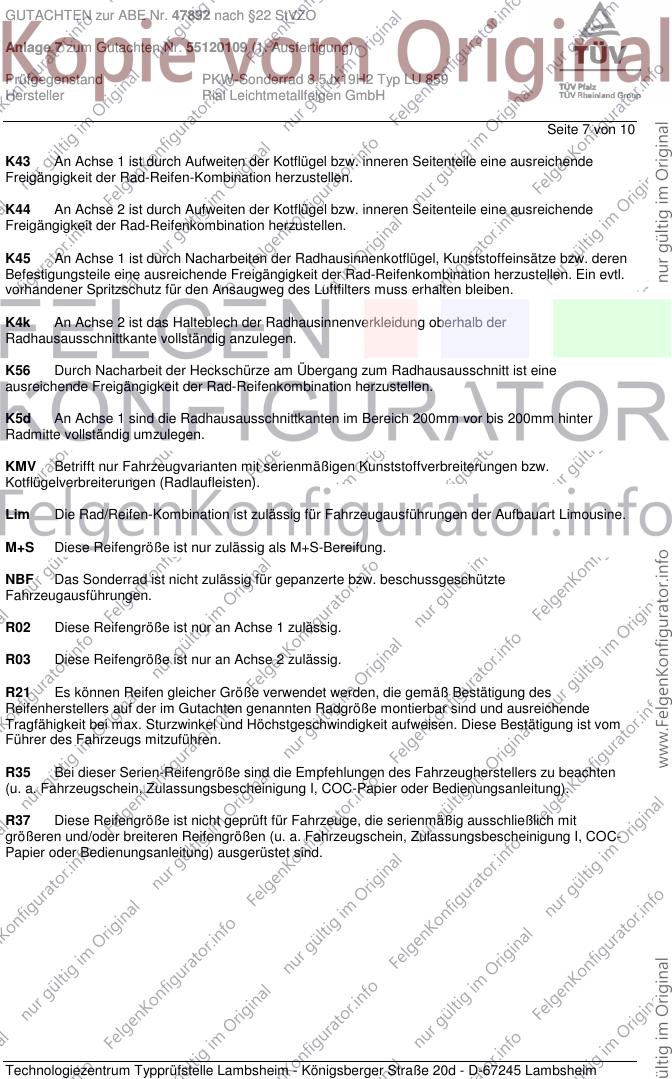

Seite 7 von 10
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH

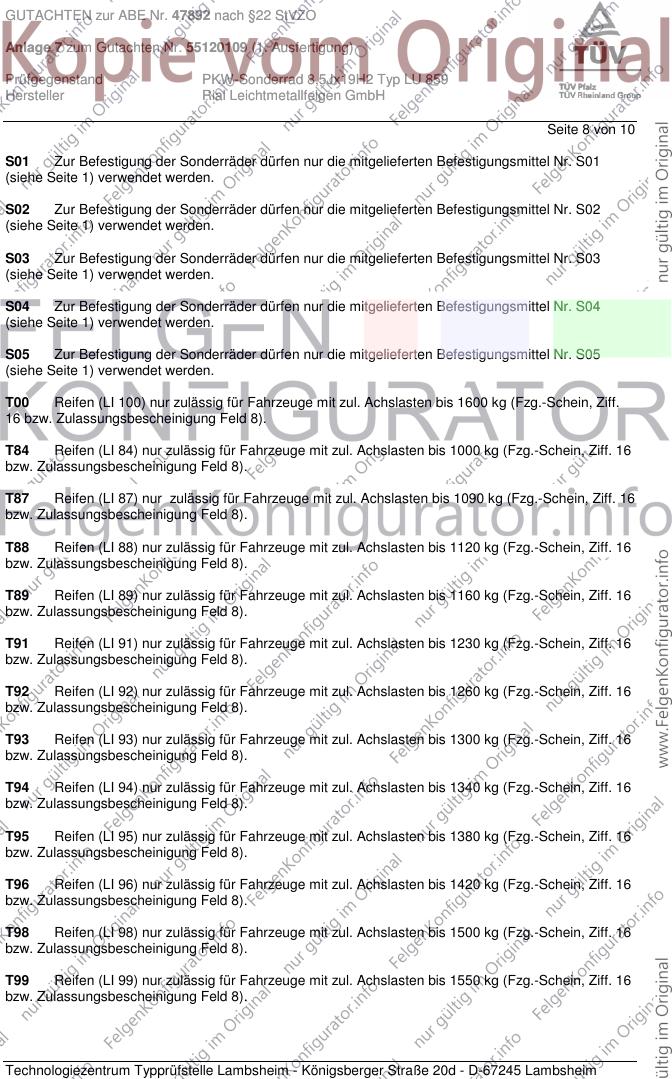

Seite 8 von 10
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 9 von 10
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19, 315/25R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder Fahrzeughersteller
die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer des Fahrzeugs
mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47892 nach §22 StVZO
Anlage 7 zum Gutachten Nr. 55120109 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ LU 859
Hersteller Rial Leichtmetallfelgen GmbH
Seite 10 von 10
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim, ab Oktober 2009 durchgeführt. Die
Verwendungsprüfung fand am 11.2.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Oktober 2009.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 11.Februar 2010
Blauth 00146706.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
