GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 14
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Modell -
Typ N 757
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- N 757 LK112/Ø70-Ø66,6 5/112/66,6 38 780 2250
LM-Nr. 2
Kennzeichnungen
KBA-Nummer 47419
Herstellerzeichen AUTEC
Radtyp und Ausführung N 757 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Giessereikennzeichen -
Herkunftsmerkmal -
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 26
S02 Schraube M12x1,5 Kegel 60° 130 26
S03 Schraube M12x1,5 Kegel 60° 110 28,5
S04 Schraube M14x1,5 Kegel 60° 120 30
S05 Schraube M14x1,5 Kegel 60° 140 30
S06 Schraube M14x1,5 Kegel 60° 150 33
S07 Schraube M14x1,5 Kegel 60° 130 28
S08 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Das Gutachten über die Sonderradprüfungen wurde von der TÜV Pfalz Verkehrswesen GmbH unter
der Gutachten Nr. 55062008 ausgestellt.
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 14
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2% / Fahrwerksfestigkeitsnachweis liegt vor
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 205/55R17 R37 A02 A04 A05
B8, B81 88-118 215/50R17 R37 T90 T91 A08 A09 A12
e1*2001/116*0430*..; 88-125 205/55R17 M+S A16 A73 A82
e13*2007/46*1084*.. 88-125 215/50R17 M+S T90 T91 Car Lim V17
88-195 225/50R17 S04
88-195 235/45R17
88-195 235/50R17 A01 K1a K1b K2b K41 K45 K56
88-195 245/45R17
Audi Q5 100-199 235/65R17 M+S A02 A04 A05
8R, 8R1 A08 A09 A12
e1*2001/116*0473*..; A16 A82 S05
e1*2001/116*0497*..,
e13*2007/46*1083*..
Audi Q5 100-199 235/65R17 M+S A02 A04 A05
8R, 8R1 A08 A09 A12
e1*2001/116*0473*..; A16 A82 KMV
e1*2001/116*0497*..; S05
e13*2007/46*1083*..
- mit Radhaus-
Verbreiterungen
190 er 53-150 215/40R17 K41 K42 A01 A02 A04
201 53-150 245/35R17 K2b K42 K44 R03 A05 A08 A09
C750, /1, /2, /3 A12 A16 A82
R21 V17 S03
A-Klasse 44-103 205/40R17 K1c K2c K41 K42 K46 K56 R35 A01 A02 A04
168 A05 A08 A09
e1*96/79*0073*.. A12 A16 A60
nur mit ESP A82 DBA S01
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 A01 A02 A04
169 60-142 215/45R17 K14 K1c K2b K41 K42 K44 A05 A08 A09
e1*2001/116*0288*.. A12 A16 A82
S07
B-Klasse 70-142 205/45R17 T84 A02 A04 A05
245 70-142 205/50R17 A01 K1a K1b K2b K41 K42 A08 A09 A12
e1*2001/116*0314*.. 70-142 215/45R17 A01 K42 A16 A82 V17
70-142 225/45R17 A01 K1a K1b K2b K41 K42 S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 A32 A02 A04 A05
203K 170,260 245/40R17 A12 R03 R70 A08 A09 A16
e1*98/14*0158*.. 170-270 205/50R17 A32 M+S A74 A82 Car
- Kombi 170-270 215/45R17 A10 M+S T88 T91 V17 S01
170-270 225/45R17 A32 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 A32 A02 A04 A05
203 170,260 245/40R17 A12 R03 R70 A08 A09 A16
e1*98/14*0139*.. 170-270 205/50R17 A32 M+S A74 A82 V17
170-270 215/45R17 A10 M+S T87 T88 S01
170-270 225/45R17 A32 M+S
C-Klasse 75-170 205/50R17 A32 R37 A02 A04 A05
203 75-170 215/45R17 A10 R37 T87 T88 A08 A09 A16
e1*98/14*0139*.. 75-170 235/40R17 A12 R03 R70 A74 A82 V17
75-200 225/45R17 A32 S01
75-200 245/40R17 A12 R03 R70
C-Klasse 100-215 205/50R17 R37 T89 T93 A02 A04 A05
204 100-215 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116*0431*.. 100-215 225/45R17 A16 A82 Lim
S07
C-Klasse 55-145 205/50R17 R37 T89 T93 A02 A04 A05
HO 55-145 215/45R17 R37 T87 T88 T91 A08 A09 A12
G363, 55-145 225/45R17 A01 K41 R35 T90 A16 A82 V17
e1*92/53*0001*.. 55-145 235/40R17 A01 K42 K56 R03 R70 T90 S01
C-Klasse Kombi 55-145 205/50R17 R37 T89 T93 A02 A04 A05
202 55-145 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*93/81*0034*.. 55-145 225/45R17 A01 K41 R35 T90 A16 A82 V17
55-145 235/40R17 A01 K42 K56 R03 R70 T90 S01
C-Klasse Kombi 75-170 205/50R17 A32 R37 T89 T93 A02 A04 A05
203K 75-170 215/45R17 A10 R37 T87 T88 T91 A08 A09 A16
e1*98/14*0158*.. 75-170 235/40R17 A12 R03 R70 A74 A82 B03
75-200 225/45R17 A32 Car V17 S01
75-200 245/40R17 A12 R03 R70
C-Klasse Kombi 100-170 205/50R17 R37 T89 T93 A02 A04 A05
204K 100-170 215/45R17 R37 T91 A08 A09 A12
e1*2001/116*0457*.. 100-200 225/45R17 T90 T91 T93 A16 A82 Car
S07
C-Klasse Sportcoupé 75-160 205/50R17 A32 R37 A02 A04 A05
203CL 75-160 215/45R17 A10 R37 A08 A09 A16
e1*98/14*0159*.. 75-160 235/40R17 A12 R03 R70 A74 A82 Cpe
75-200 225/45R17 A32 V17 S01
75-200 245/40R17 A12 R03 R70
C30 CDI AMG 170 205/50R17 A32 M+S A02 A04 A05
203CL 170 225/45R17 A32 A08 A09 A16
e1*98/14*0159*.. 170 245/40R17 A12 R03 R70 A74 A82 Cpe
- Coupé V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-326 225/55R17 M+S R09 A02 A04 A05
215 220-326 225/55R17 A08 A09 A12
e1*98/14*0113*.. 220-326 245/50R17 A16 A73 A82
B03 V17 S06
CLC-Klasse 75-150 205/50R17 A32 R37 A02 A04 A05
203CL 75-150 215/45R17 A10 R37 A08 A09 A16
e1*98/14*0159*19-.. 75-200 225/45R17 A32 A82 Cpe V17
S01
CLK 500, -/55 AMG 225-285 225/45R17 A10 A02 A04 A05
209 225-285 245/40R17 A12 R03 R70 A08 A09 A16
e1*98/14*0184*.. A74 A82 B03
B10 Cbo Cpe
V17 S01
CLK-Klasse 100-205 205/50R17 R37 A02 A04 A05
208 100-205 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*96/27*0054*.. 100-255 225/45R17 R35 A16 A73 A82
100-255 235/40R17 A01 K1a K2b K45 R70 Cbo Cpe V17
100-255 245/40R17 A01 K2b R03 R70 S01
255 215/45R17 M+S R09 T87 T88 T91
CLK-Klasse 100-170 205/50R17 A10 R37 A02 A04 A05
209 100-170 215/45R17 A10 R37 T88 T91 A08 A09 A16
e1*98/14*0184*.. 100-170 235/40R17 A12 R03 R70 A74 A82 B03
100-200 225/45R17 A10 Cbo Cpe V17
100-200 245/40R17 A12 R03 R70 S01
E-Klasse 53-205 205/50R17 K1a K41 K42 T89 A01 A02 A04
124 53-205 215/45R17 K1a K41 K42 T87 T88 A05 A08 A09
D700, /1, /2 53-205 225/45R17 K1c K41 K42 K45 A12 A16 A59
53-205 235/40R17 K1c K41 K42 K45 L02 R70 A82 R21 V00
53-205 245/40R17 K2b K42 K44 R03 R70 V17 Y15 S03
E-Klasse 97-162 205/50R17 K1a K41 K42 T89 A01 A02 A04
124C 97-162 215/45R17 K1a K41 K42 T87 T88 A05 A08 A09
E499, /1 97-162 225/45R17 K1c K41 K42 K45 A12 A16 A59
97-162 235/40R17 K1c K41 K42 K45 L02 R70 A82 R21 V17
97-162 245/40R17 K2b K42 K44 R03 R70 Y15 S03
E-Klasse 53-162 215/45R17 K1c K41 R02 T87 A01 A02 A04
124T 53-162 225/45R17 K1c K41 K42 K45 T90 T91 A05 A08 A09
E081, /1 53-162 235/40R17 K1c K41 K42 K45 L02 R70 T90 A12 A16 A59
53-162 245/40R17 K2b K42 K44 R03 R70 A82 R21 V00
V17 Y15 S03
E-Klasse 55-165 205/50R17 R37 T89 T93 A02 A04 A05
210 55-205 215/50R17 R37 A08 A09 A12
e1*93/81*0022*.. 55-205 225/45R17 A16 A73 A82
55-205 235/40R17 R70 T90 NBF V17 S01
55-205 245/40R17 R03 R70
55-260 235/45R17 R35
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 75-215 235/45R17 A10 R37 A02 A04 A05
211 75-215 245/45R17 A10 A08 A09 A16
e1*98/14*0183*.., A74 A82 B03
e1*2001/116*0183*.. Lim S07
E-Klasse 150-215 225/45R17 A32 T90 T91 T93 A02 A04 A05
212 150-215 235/45R17 A12 A08 A09 A16
e1*2001/116*0501*.. 150-215 245/45R17 A01 A12 K1a K1b A58 A82 B03
- mit Luftfederung F38 Lim S07
E-Klasse 100-135 205/50R17 A32 T93 A02 A04 A05
212 100-135 215/50R17 A12 T90 T91 T93 A08 A09 A16
e1*2001/116*0501*.. 100-215 225/45R17 A32 T90 T91 T93 A58 A82 B03
100-215 235/45R17 A12 F39 Lim V17
100-215 245/45R17 A01 A12 K1a K1b S07
E-Klasse Cabrio 125-215 235/45R17 A02 A04 A05
207 285 235/45R17 M+S A08 A09 A12
e1*2001/116*0502*.. A16 A58 A82
Cbo F39 S07
E-Klasse Coupé 125-215 205/50R17 A12 R37 T89 A02 A04 A05
207 125-215 215/45R17 A11 R37 T88 A08 A09 A16
e1*2001/116*0502*.. 125-215 215/50R17 A12 R37 A58 A82 Cpe
125-215 225/45R17 A12 R37 F39 V17 S07
125-285 235/45R17 A12
E-Klasse Kombi 83-165 205/50R17 R37 T93 A02 A04 A05
210K 83-205 215/50R17 R02 R37 A08 A09 A12
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94 A16 A73 A82
83-205 245/40R17 R03 R70 T91 T93 V17 S01
83-260 235/45R17 R35 T93 T94 T97
E-Klasse Kombi 100-215 235/45R17 A10 R37 T94 T97 A02 A04 A05
211K 100-285 245/45R17 A10 A08 A09 A16
e1*2001/116*0213*.. A74 A82 B03
Car S07
E-Klasse T-Modell 100-215 235/45R17 T97 156 A02 A04 A05
212 K 100-215 245/45R17 A01 K1a K1b T95 T99 156 A08 A09 A12
e1*2007/46*0200*.. A16 A58 A82
B03 Car F42
S07
E-Klasse T-Modell 150-215 235/45R17 T97 156 A02 A04 A05
212 K 150-215 245/45R17 A01 K1a K1b T95 T99 156 A08 A09 A12
e1*2007/46*0200*.. A16 A58 A82
- mit Luftfederung B03 Car F38
S07
GLK 120-200 235/60R17 A02 A04 A05
204X 120-200 245/55R17 A01 K1b A08 A09 A12
e1*2001/116*0480*.. 120-200 255/55R17 A01 K1c K2a K2b A16 A82 V17
S08
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 110-300 235/50R17 K42 K45 R37 A01 A02 A04
140 110-300 255/45R17 K42 K45 A05 A08 A09
F690, A12 A16 A82
e1*96/27*0056*.. B03 V17 S06
S-Klasse 205-290 235/50R17 K42 K45 R37 A01 A02 A04
140C 205-290 255/45R17 K42 K45 A05 A08 A09
G165, A12 A16 A82
e1*96/27*0057*.. B03 V17 S06
S-Klasse 145-326 225/55R17 M+S R09 A02 A04 A05
220 145-326 225/55R17 A08 A09 A12
e1*97/27*0099*.. 145-326 245/50R17 A01 K42 K56 A16 A61 A73
A82 B03 NBF
V17 S06
SLK 100-160 215/45R17 A02 A04 A05
170 100-160 225/45R17 R35 A08 A09 A12
e1*95/54*0039*.. 100-160 235/40R17 R03 R70 A16 A82 V17
100-160 245/40R17 R03 R70 S01
SLK 120-170 205/50R17 R37 A02 A04 A05
171 120-170 215/45R17 R37 A08 A09 A10
e1*2001/116*0262*.. 120-170 225/45R17 A16 A82 V17
S01
SLK 32 AMG 260 205/50R17 M+S R37 A02 A04 A05
170 260 215/45R17 M+S R35 R37 A08 A09 A16
e1*95/54*0039*.. 260 225/45R17 M+S R35 A30 A82 S01
SLK 350 200,224 205/50R17 A11 M+S R37 A02 A04 A05
171 200,224 225/45R17 A11 A08 A09 A16
e1*2001/116*0262*.. A82 S01
SLK 55AMG 265,294 205/50R17 A11 M+S R37 A02 A04 A05
171, 171AMG 265,294 225/45R17 A11 M+S A08 A09 A16
e1*2001/116*0262*.., A82 B03 B60
e1*2001/116*0321*.. S01
Vaneo 55-92 205/40R17 K1c T84 A01 A02 A04
414 55-92 215/40R17 K1c K2b K46 T83 T85 T87 A05 A08 A09
e1*98/14*0185*.., A12 A16 A82
e1*2001/116*0185*.. S02
Auflagen und Hinweise
156 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1560 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33 zu
Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 14
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und
-schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder- und
Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller zu
bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 14
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A74 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
können auch die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG

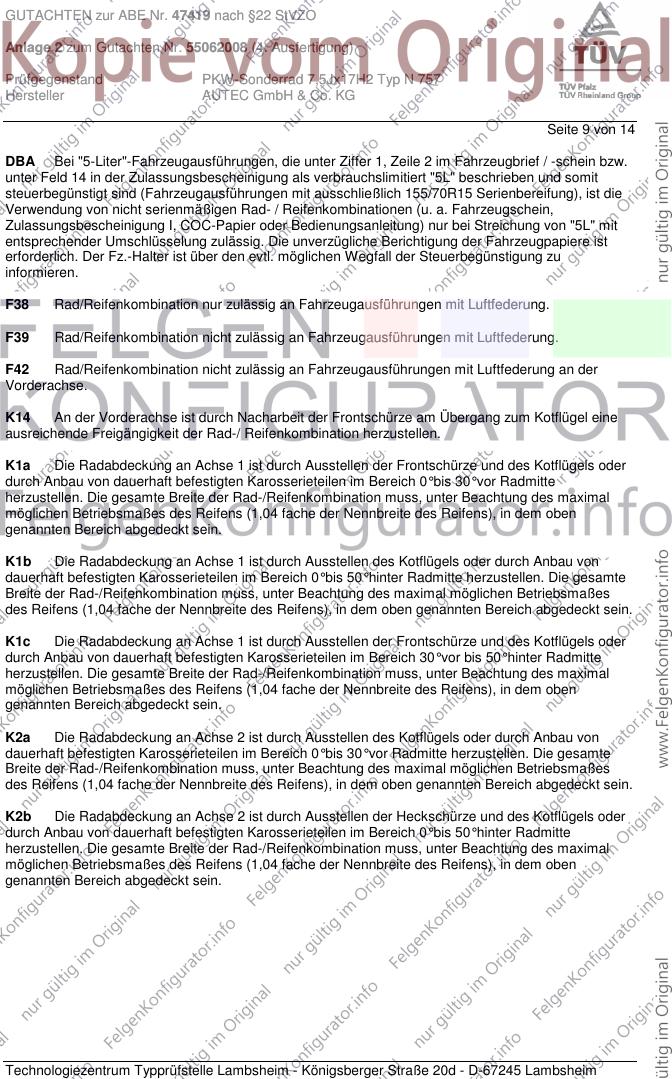

Seite 9 von 14
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG

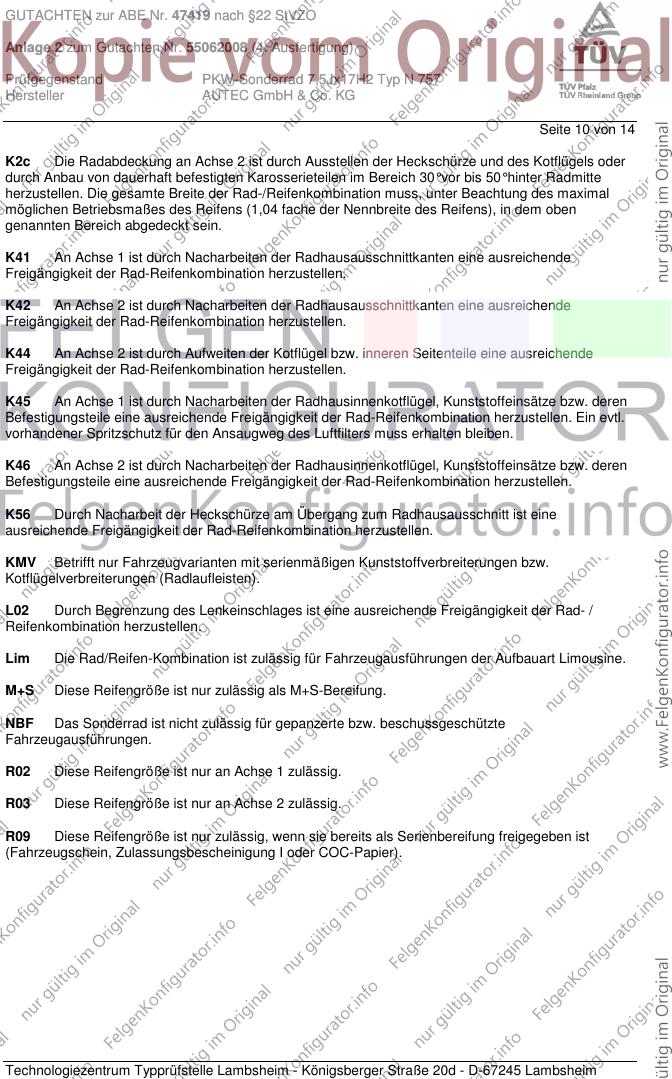

Seite 10 von 14
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG

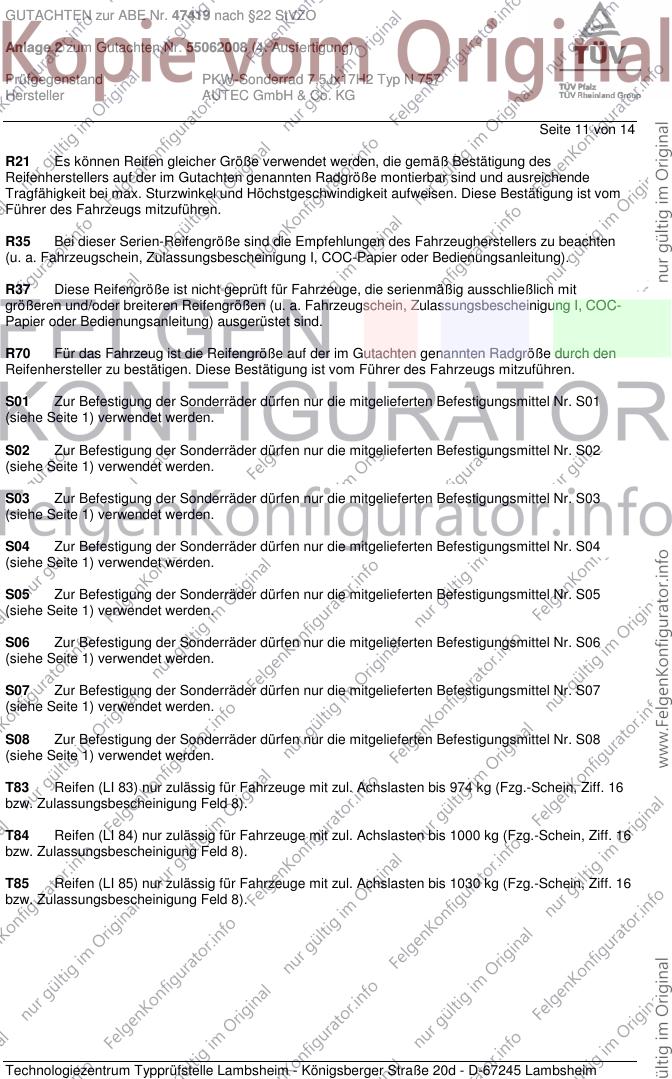

Seite 11 von 14
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 14
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 13 von 14
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gelten
achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Prüfort und Prüfdatum
Die Festigkeitsprüfung des Sonderradtyps wurde in Lambsheim bei der TÜV Pfalz Verkehrswesen
GmbH ab Mai 2008 durchgeführt. Die Verwendungsprüfung fand am 12.08.2010 in Lambsheim statt.
Hinweise zum Sonderrad
entfällt
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47419 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55062008 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ N 757
Hersteller AUTEC GmbH & Co. KG
Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder unter
Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten,
die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum April 2008.
Der Nachweis eines QM Systems gemäß Anlage XIX zu §19 StVZO liegt vor.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 12.August 2010
Haasis 00154281.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
