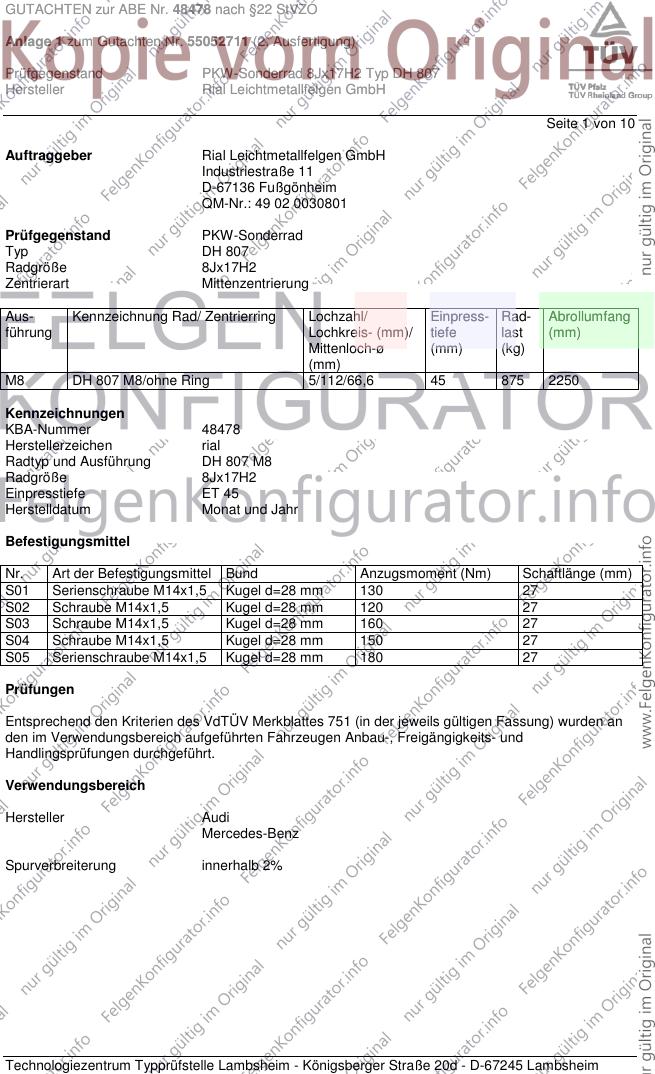

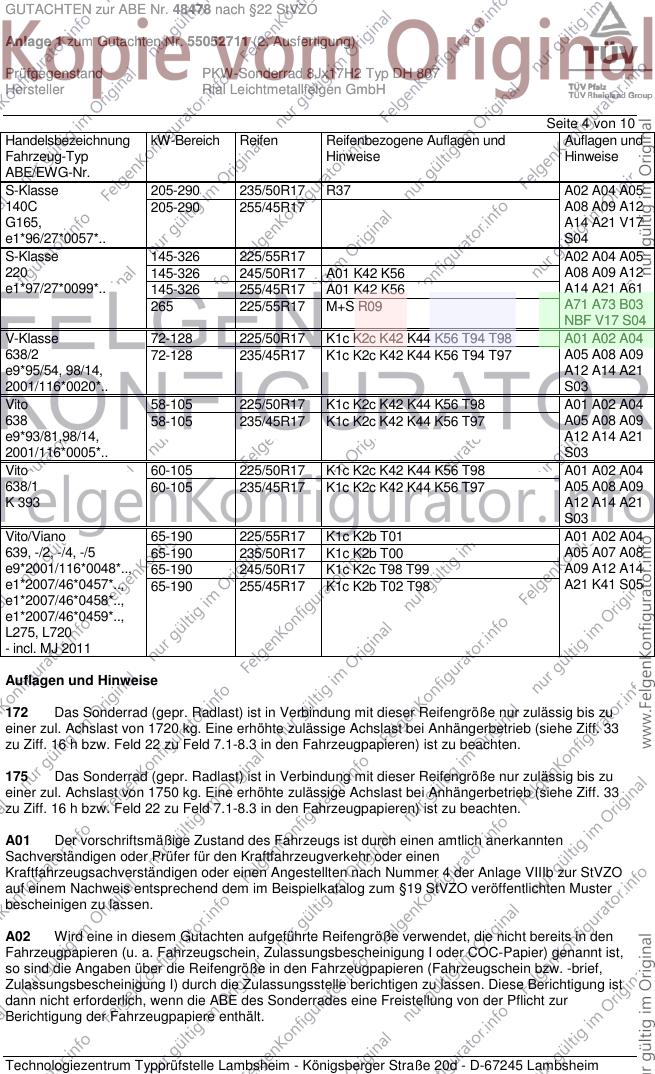

GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 1 von 10
Auftraggeber Rial Leichtmetallfelgen GmbH
Industriestraße 11
D-67136 Fußgönheim
QM-Nr.: 49 02 0030801
Prüfgegenstand PKW-Sonderrad
Typ DH 807
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
M8 DH 807 M8/ohne Ring 5/112/66,6 45 875 2250
Kennzeichnungen
KBA-Nummer 48478
Herstellerzeichen rial
Radtyp und Ausführung DH 807 M8
Radgröße 8Jx17H2
Einpresstiefe ET 45
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Serienschraube M14x1,5 Kugel d=28 mm 130 27
S02 Schraube M14x1,5 Kugel d=28 mm 120 27
S03 Schraube M14x1,5 Kugel d=28 mm 160 27
S04 Schraube M14x1,5 Kugel d=28 mm 150 27
S05 Serienschraube M14x1,5 Kugel d=28 mm 180 27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 A02 A04 A05
B8, B81 88-195 235/45R17 A08 A09 A12
e1*2001/116*0430*..; 88-195 235/50R17 A14 A21 A71
e13*2007/46*1084*.. 88-195 245/45R17 A73 Car Lim
88-195 255/45R17 V17 S02
Audi A6 / A6 Avant 120-180 225/55R17 A02 A04 A05
4G 120-180 235/55R17 A08 A09 A12
e1*2007/46*0436*.. 120-180 245/50R17 A14 A21 A57
B90 Car Lim
S02
A-Klasse 60-142 215/45R17 K1c K2b K42 A01 A02 A04
169 A05 A07 A08
e1*2001/116*0288*.. A09 A12 A14
A21 S01
B-Klasse 70-142 205/50R17 A01 K42 R70 A02 A04 A05
245 70-142 215/45R17 A07 A08 A09
e1*2001/116*0314*.. 70-142 225/45R17 A01 K42 A12 A14 A21
V17 S01
B-Klasse 80-115 205/50R17 K2b R70 A01 A02 A04
246 80-115 215/45R17 K2b T87 T91 A05 A07 A08
e1*2007/46*0751*.. 80-115 225/45R17 K2b A09 A12 A14
80-115 235/40R17 K1a K1b K2b A21 V17 S01
C-Klasse 88-215 205/50R17 R37 R70 T89 T93 A02 A04 A05
204 88-215 215/45R17 R37 T87 T88 T91 A07 A08 A09
e1*2001/116*0431*.. 88-225 225/45R17 A12 A14 A21
- Limousine/Coupe 88-225 235/40R17 Cpe Lim V17
- incl. Facelift 2011 88-225 235/45R17 S01
88-225 245/40R17 A01 K1a K1b K2b K41 K42 K56
C-Klasse T-Modell 88-170 205/50R17 R37 R70 T89 T93 A02 A04 A05
204K 88-170 215/45R17 R37 T91 A07 A08 A09
e1*2001/116*0457*.. 88-225 225/45R17 T90 T91 T93 A12 A14 A21
- incl. Facelift 2011 88-225 235/40R17 T90 T94 Car V17 S01
88-225 235/45R17
88-225 245/40R17 A01 K1a K1b K2b K41 K42 K56 T91
T95
CL-Klasse 220-326 225/55R17 M+S R09 A02 A04 A05
215 220-326 225/55R17 A08 A09 A12
e1*98/14*0113*.. 220-326 245/50R17 A01 K42 K56 A14 A21 A71
220-326 255/45R17 A01 K42 K56 T98 A73 B03 V17
S04
E-Klasse 150-225 225/45R17 A10 R37 T90 T91 T93 A02 A04 A05
212 150-225 235/45R17 A10 R37 A07 A08 A09
e1*2001/116*0501*.. 150-285 245/45R17 A32 T95 T99 A14 A21 F38
- mit Luftfederung Lim S01
E-Klasse 100-225 225/45R17 A10 R37 T90 T91 T93 A02 A04 A05
212, 212G 100-225 235/45R17 A10 R37 A07 A08 A09
e1*2001/116*0501*..; 100-225 245/45R17 A32 A14 A21 F39
e1*2007/46*0484*.. Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-225 235/45R17 A32 A02 A04 A05
207 120-225 245/40R17 A11 A07 A08 A09
e1*2001/116*0502*.. 285 235/45R17 A32 M+S A14 A21 A58
B03 B03 Cbo
F39 S01
E-Klasse Coupé 120-225 215/45R17 A11 R37 T88 A02 A04 A05
207 120-225 215/50R17 A32 R37 A07 A08 A09
e1*2001/116*0502*.. 120-225 225/45R17 A32 R37 A14 A21 A58
120-225 235/40R17 A32 R37 B03 Cpe F39
120-225 245/40R17 A11 V17 S01
120-285 235/45R17 A32
E-Klasse T-Modell 100-225 235/45R17 A10 R37 T97 A02 A04 A05
212 K 100-225 245/45R17 A32 T95 T99 A07 A08 A09
e1*2007/46*0200*.. A14 A21 Car
F42 S01
E-Klasse T-Modell 150-225 235/45R17 A10 R37 T97 A02 A04 A05
212 K 150-285 245/45R17 A32 T95 T99 A07 A08 A09
e1*2007/46*0200*.. A14 A21 Car
- mit Luftfederung F38 S01
GLK-Klasse 105-200 235/60R17 A31 A02 A04 A05
204X 105-200 255/55R17 A12 R03 A08 A09 A14
e1*2001/116*0480*.. A21 V17 S04
M-Klasse 110-160 235/65R17 A10 R37 175 A02 A04 A05
163 110-173 255/60R17 A01 A10 K2b KOV 175 A08 A09 A14
e1*96/79*0083*.. 110-173 255/60R17 A10 KMV 175 A21 B01 B03
110-215 255/60R17 A01 A10 K2b KOV M+S R09 175 S03
110-255 255/60R17 A10 KMV M+S R09 175
M-Klasse 140-200 235/65R17 A10 A02 A04 A05
164 140-200 255/55R17 A01 A12 K1b A08 A09 A14
e1*2001/116*0315*.. 140-200 255/60R17 A01 A12 K1b A21 B03 F38
- mit Luftfederung S04
M-Klasse 140-200 235/65R17 A10 A02 A04 A05
164 140-200 255/55R17 A01 A12 K1c A08 A09 A14
e1*2001/116*0315*.. 140-200 255/60R17 A01 A12 K1c A21 B03 F39
- ohne Luftfederung S04
M-Klasse 150, 190 235/65R17 A32 A84 175 A02 A04 A05
166 150, 190 245/65R17 A12 172 A08 A09 A14
e1*2007/46*0598*.. 150, 190 255/55R17 A01 A12 K2b 175 A21 A56 B03
150, 190 255/60R17 A01 A12 K2b 175 ML7 S04
R-Klasse 140-200 235/65R17 175 A02 A04 A05
251 140-200 255/55R17 A01 K1c K2c 175 A08 A09 A12
e1*2001/116*0341*.. 140-200 255/60R17 A01 K1c K2c 175 A14 A21 B03
S04
S-Klasse 110-300 235/50R17 R37 T00 T96 A02 A04 A05
140 110-300 255/45R17 A08 A09 A12
F690, A14 A21 V17
e1*96/27*0056*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 205-290 235/50R17 R37 A02 A04 A05
140C 205-290 255/45R17 A08 A09 A12
G165, A14 A21 V17
e1*96/27*0057*.. S04
S-Klasse 145-326 225/55R17 A02 A04 A05
220 145-326 245/50R17 A01 K42 K56 A08 A09 A12
e1*97/27*0099*.. 145-326 255/45R17 A01 K42 K56 A14 A21 A61
265 225/55R17 M+S R09 A71 A73 B03
NBF V17 S04
V-Klasse 72-128 225/50R17 K1c K2c K42 K44 K56 T94 T98 A01 A02 A04
638/2 72-128 235/45R17 K1c K2c K42 K44 K56 T94 T97 A05 A08 A09
e9*95/54, 98/14, A12 A14 A21
2001/116*0020*.. S03
Vito 58-105 225/50R17 K1c K2c K42 K44 K56 T98 A01 A02 A04
638 58-105 235/45R17 K1c K2c K42 K44 K56 T97 A05 A08 A09
e9*93/81,98/14, A12 A14 A21
2001/116*0005*.. S03
Vito 60-105 225/50R17 K1c K2c K42 K44 K56 T98 A01 A02 A04
638/1 60-105 235/45R17 K1c K2c K42 K44 K56 T97 A05 A08 A09
K 393 A12 A14 A21
S03
Vito/Viano 65-190 225/55R17 K1c K2b T01 A01 A02 A04
639, -/2, -/4, -/5 65-190 235/50R17 K1c K2b T00 A05 A07 A08
e9*2001/116*0048*.., 65-190 245/50R17 K1c K2c T98 T99 A09 A12 A14
e1*2007/46*0457*.., 65-190 255/45R17 K1c K2b T02 T98 A21 K41 S05
e1*2007/46*0458*..,
e1*2007/46*0459*..,
L275, L720
- incl. MJ 2011
Auflagen und Hinweise
172 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1720 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
175 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1750 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH
Seite 5 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Antriebsachse verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH

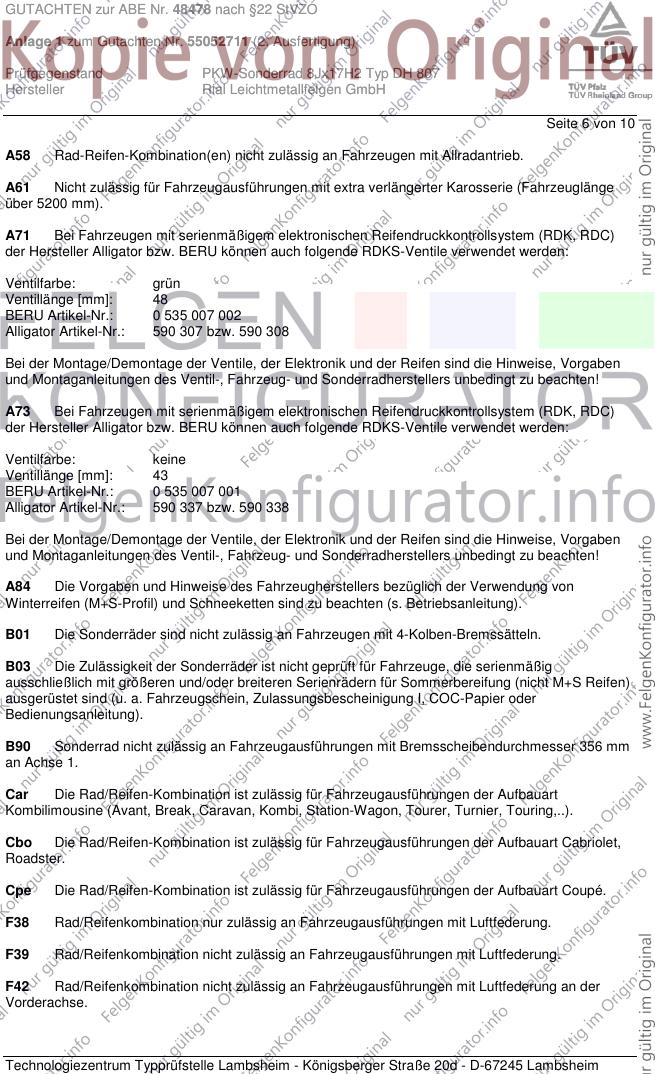

Seite 6 von 10
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A73 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH

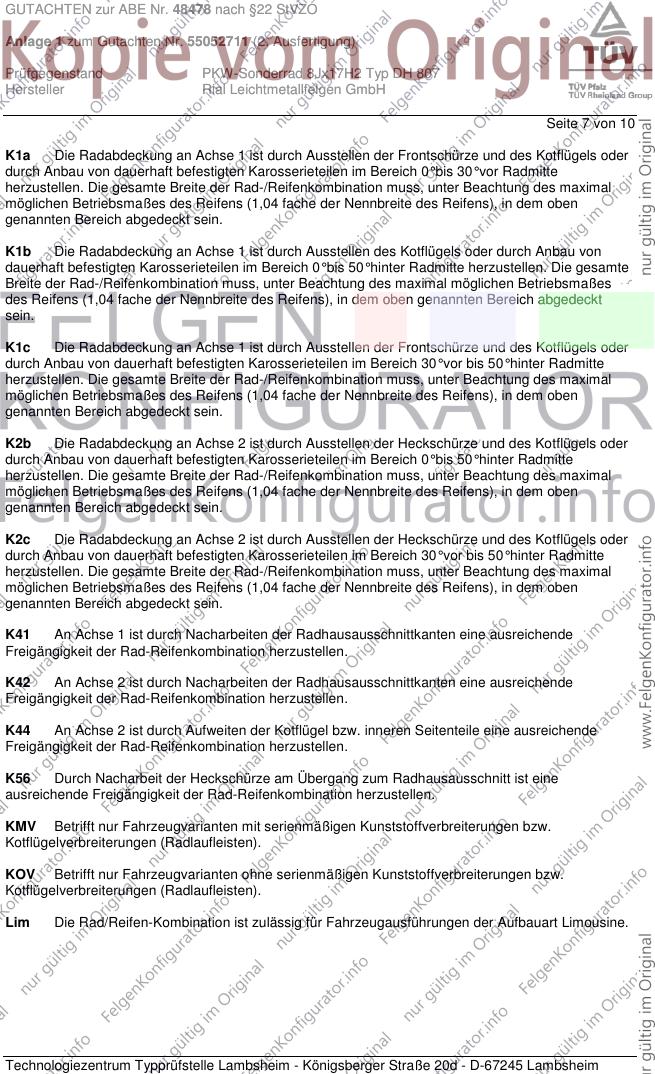

Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH

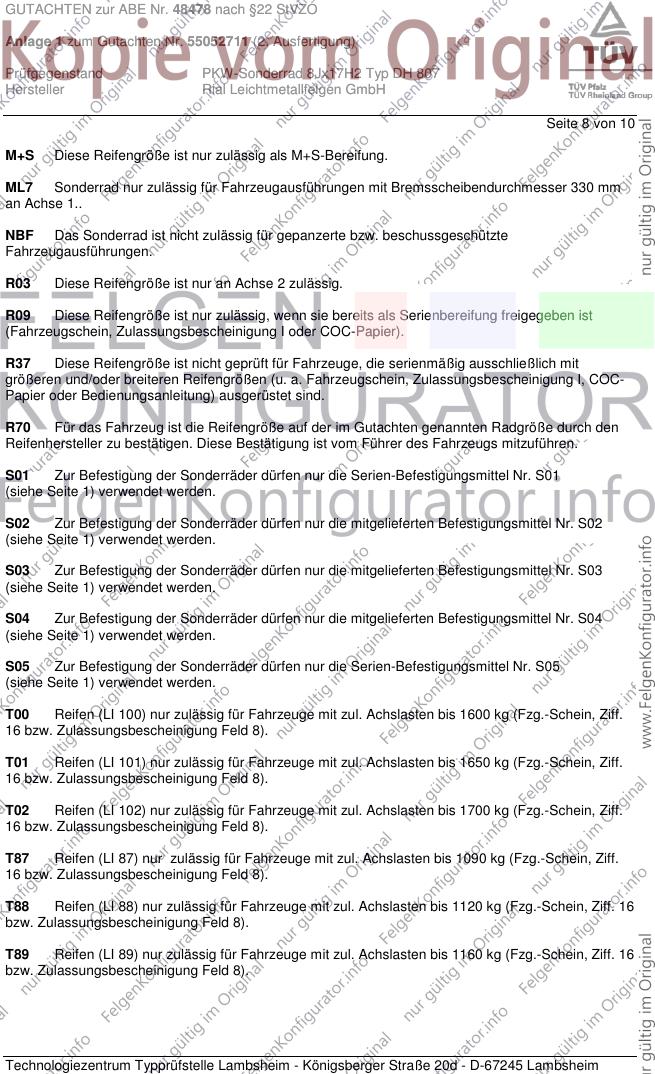

Seite 8 von 10
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
ML7 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm
an Achse 1..
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die Serien-Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH

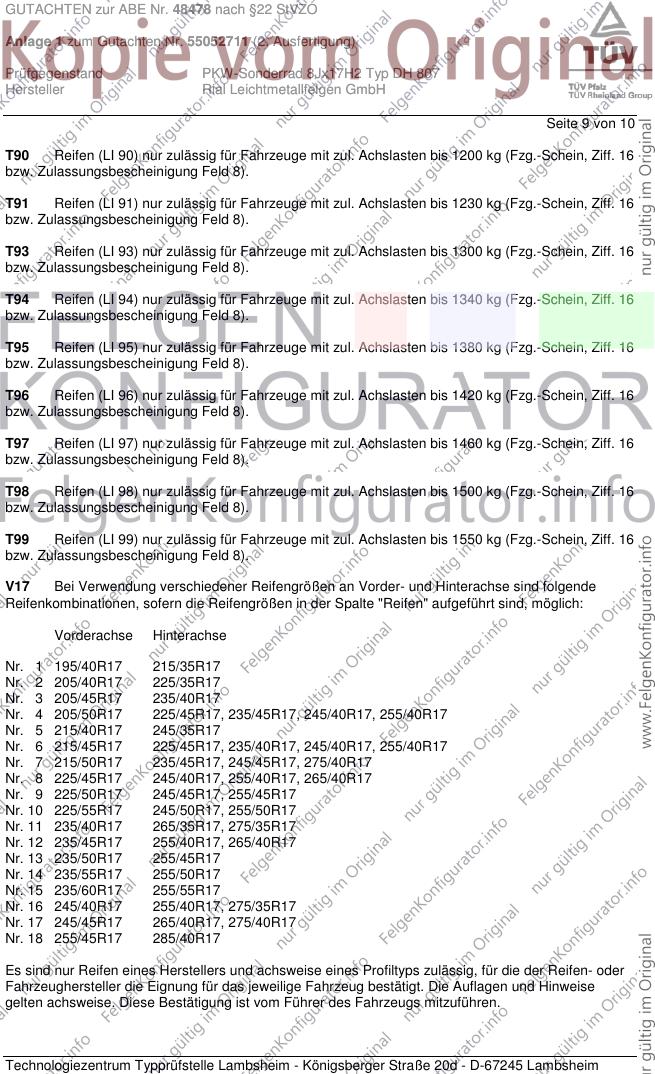

Seite 9 von 10
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48478 nach §22 StVZO
Anlage 1 zum Gutachten Nr. 55052711 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ DH 807
Hersteller Rial Leichtmetallfelgen GmbH

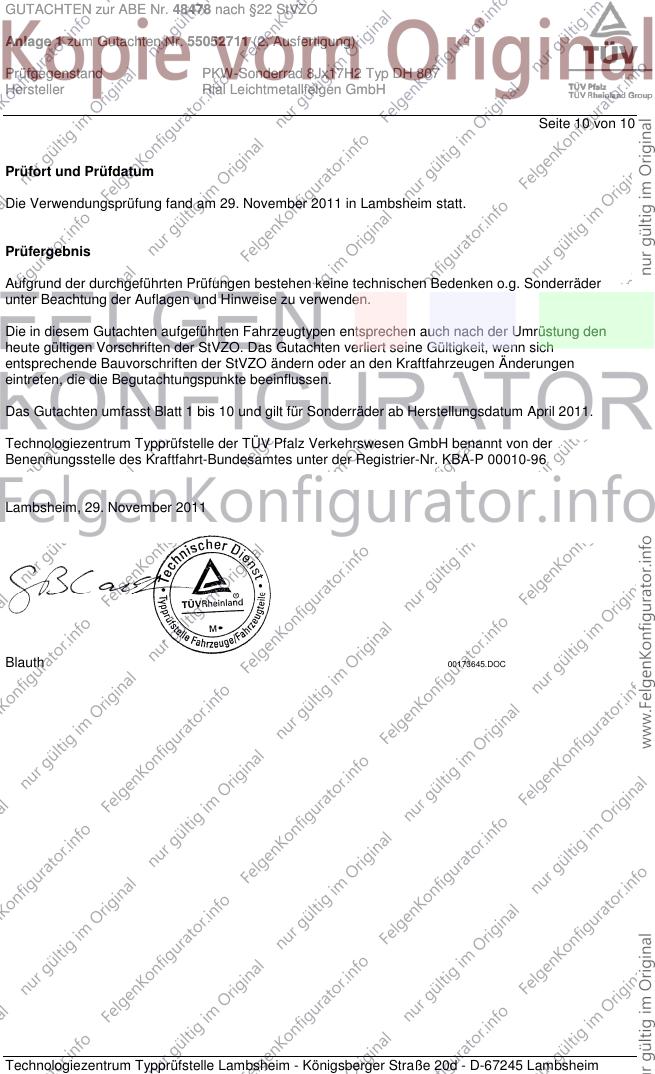

Seite 10 von 10
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 29. November 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum April 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 29. November 2011
Blauth 00173645.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
