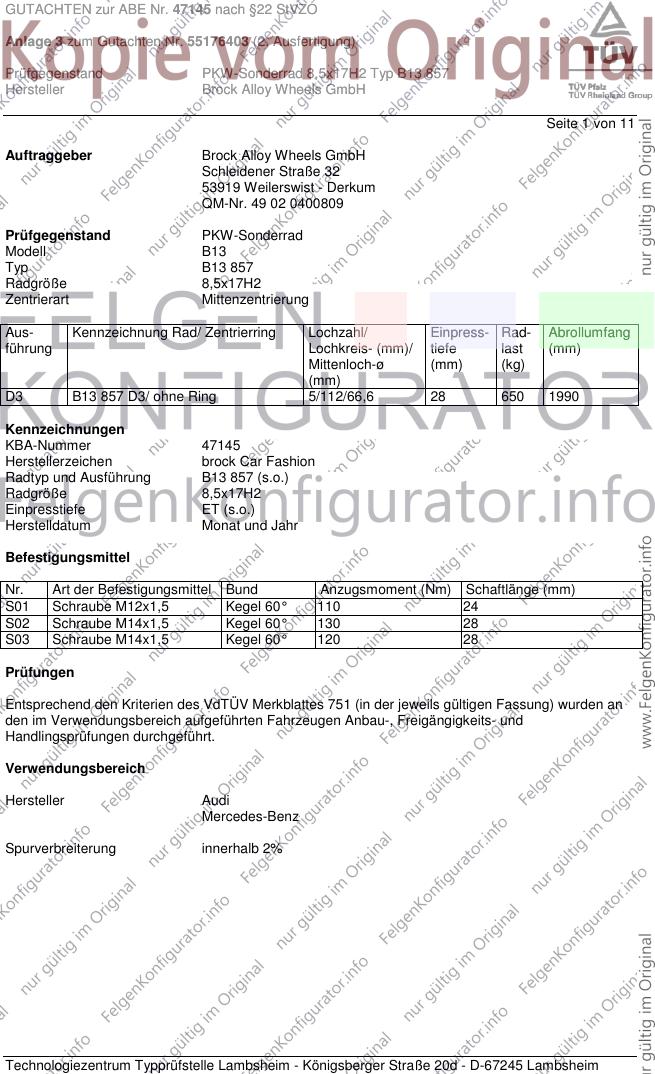

GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH
Seite 1 von 11
Auftraggeber Brock Alloy Wheels GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B13
Typ B13 857
Radgröße 8,5x17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
D3 B13 857 D3/ ohne Ring 5/112/66,6 28 650 1990
Kennzeichnungen
KBA-Nummer 47145
Herstellerzeichen brock Car Fashion
Radtyp und Ausführung B13 857 (s.o.)
Radgröße 8,5x17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 130 28
S03 Schraube M14x1,5 Kegel 60° 120 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH
Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 Allroad 100-176 225/55R17 125 A02 A04 A05
B8, B81 100-176 235/50R17 127 A08 A09 A12
e1*2001/116* 100-176 245/50R17 A01 K1a K1b K2b K6m 126 A14 A21 A70
0430*10-..; 100-176 255/45R17 128 A71 Car KMV
e13*2007/46*1084*.. X80 S03
Audi A5 100-195 225/50R17 R37 R70 129 A02 A04 A05
B8, B81 100-195 235/45R17 R37 A08 A09 A12
e1*2001/116*0430*..; 100-195 235/50R17 R37 127 A14 A21 A70
e13*2007/46*1084*.. 100-195 245/45R17 A71 Cbo Cpe
- Coupé, Cabrio 100-195 255/45R17 128 Flh V17 S03
- Sportback
C 30 CDI AMG 170 225/45R17 K1c A01 A02 A04
203CL 170 245/40R17 K42 K56 R03 A05 A08 A09
e1*98/14*0159*.. A12 A14 A21
- Coupé A70 A71 Cpe
V17 S01
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R03 A02 A04 A05
203K 170-270 225/45R17 R02 R35 A08 A09 A12
e1*98/14*0158*.. 170-270 225/45R17 M+S A14 A21 A70
- Kombi 170-270 245/40R17 A01 K42 K56 R03 R35 A71 Car V17
S01
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R03 A02 A04 A05
203 170-270 225/45R17 R02 R35 A08 A09 A12
e1*98/14*0139*.. 170-270 225/45R17 M+S A14 A21 A70
170-270 245/40R17 A01 K42 K56 R03 R35 A71 V17 S01
C-Klasse 75-170 215/45R17 R37 R70 T87 T88 A02 A04 A05
203 75-170 235/40R17 A01 K42 K56 R03 A08 A09 A12
e1*98/14*0139*.. 75-200 225/45R17 A01 K1a A14 A21 A70
75-200 245/40R17 A01 K42 K56 R03 A71 V17 S01
C-Klasse 55-145 215/45R17 R37 R70 T87 A01 A02 A04
HO 55-145 225/45R17 R35 A05 A08 A09
G363, 55-145 235/40R17 R03 A12 A14 A21
e1*92/53*0001*.. K1a K2b K41
K42 K43 K44
K56 R21 V17
S01
C-Klasse Sportcoupé 75-160 215/45R17 K1c R37 R70 A01 A02 A04
203CL 75-160 235/40R17 K42 K56 R03 A05 A08 A09
e1*98/14*0159*.. 75-200 225/45R17 K1c A12 A14 A21
75-200 245/40R17 K42 K56 R03 A70 A71 Cpe
V17 S01
C-Klasse T-Modell 55-145 215/45R17 R70 T87 T88 T91 A01 A02 A04
202 55-145 225/45R17 R35 T90 T91 T93 A05 A08 A09
e1*93/81*0034*.. 55-145 235/40R17 R03 T90 A12 A14 A21
55-145 245/40R17 R09 R35 T91 T93 K1a K2b K41
K42 K43 K44
K56 R21 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 75-170 215/45R17 B03 R70 T87 T88 T91 A02 A04 A05
203K 75-170 235/40R17 A01 K42 K56 R03 A08 A09 A12
e1*98/14*0158*.. 75-200 225/45R17 A01 K1a A14 A21 A70
75-200 245/40R17 A01 K42 K56 R03 A71 Car V17
S01
CLC-Klasse 75-150 215/45R17 K1c R37 R70 A01 A02 A04
203CL 75-200 225/45R17 K1c K41 A05 A08 A09
e1*98/14*0159*19-.. 75-200 235/40R17 K14 K1c K41 K43 K45 A12 A14 A21
75-200 245/40R17 K42 K56 R03 Cpe V17 S01
CLK 500, -/55 AMG 225-285 225/45R17 A01 K1c A02 A04 A05
209 225-285 245/40R17 A01 K56 R03 A08 A09 A12
e1*98/14*0184*.. 225-285 255/40R17 A01 K56 R03 A14 A21 A70
A71 B03 B10
Cbo Cpe V17
S01
CLK-Klasse 100-255 225/45R17 K45 A01 A02 A04
208 100-255 235/40R17 K1a K2b K41 K45 A05 A08 A09
e1*96/27*0054*.. 100-255 245/40R17 K2b R03 R35 A12 A14 A21
A70 A71 Cbo
Cpe V17 S01
CLK-Klasse 100-170 215/45R17 A01 K1a R37 R70 T88 T91 A02 A04 A05
209 100-170 235/40R17 A01 K56 R03 A08 A09 A12
e1*98/14*0184*.. 100-200 225/45R17 A01 K1c A14 A21 A70
100-200 245/40R17 A01 K56 R03 A71 Cbo Cpe
100-200 255/40R17 A01 K56 R03 V17 S01
CLS 350 195, 225 245/45R17 A32 A02 A04 A05
218 195, 225 255/40R17 A12 A08 A09 A14
e1*2007/46*0485*.. 195, 225 255/45R17 A12 A21 A58 B03
Lim S02
CLS-Klasse 155-215 245/45R17 A02 A04 A05
219 155-285 245/45R17 M+S A08 A09 A10
e1*2001/116*0295*.. A14 A21 A70
A71 B03 RDK
S02
E-Klasse 53-205 215/45R17 K44 R70 T87 A01 A02 A04
124 53-205 225/45R17 K44 K45 A05 A08 A09
D700, /1, /2 53-205 245/40R17 A58 K44 R03 A12 A14 A21
A59 DB2 K1c
K2c K41 K42
K43 R21 V17
Y15 S01
E-Klasse 97-162 215/45R17 K44 R70 T87 A01 A02 A04
124C 97-162 225/45R17 K44 K45 A05 A08 A09
E499, /1 97-162 245/40R17 A58 K44 R03 A12 A14 A21
A59 K1c K2c
K41 K42 K43
R21 V17 Y15
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 55-205 225/45R17 A01 A02 A04
210 55-260 235/45R17 A05 A08 A09
e1*93/81*0022*.. 55-260 245/40R17 R03 A12 A14 A21
55-260 255/40R17 K42 R03 A70 A71 K1a
K41 NBF V17
S01
E-Klasse 75-215 235/45R17 R37 A02 A04 A05
211 75-285 245/45R17 A01 K1a K1b K2b K41 K42 130 A08 A09 A12
e1*98/14*0183*.., 75-285 255/40R17 A01 K1c K2c K41 K42 A14 A21 A70
e1*2001/116*0183*.. A71 Lim V17
S02
E-Klasse T-Modell 53-162 225/45R17 K2b K44 R70 A01 A02 A04
124T 53-162 245/40R17 A58 K44 R03 A05 A08 A09
E081, /1 A12 A14 A21
A59 K1c K2c
K41 K42 K43
K43 K45 R21
V17 Y15 S01
E-Klasse T-Modell 83-205 225/45R17 T91 T93 T94 133 A01 A02 A04
210K 83-260 235/45R17 T93 T94 T97 132 A05 A08 A09
e1*93/81*0033*.. 83-260 245/40R17 R03 T91 T93 A12 A14 A21
83-260 255/40R17 R03 T94 133 A70 A71 K1a
K41 V17 S01
SL 140-290 225/45R17 R37 T90 T91 T93 A02 A04 A05
129 140-290 235/45R17 R37 A08 A09 A12
F142, 140-290 245/45R17 A14 A21 R21
e1*96/27*0058*.. 140-290 255/40R17 R03 V17 S01
SL 170-285 255/45R17 K1a K1b A01 A02 A04
230 A05 A08 A09
e1*98/14*0169*.. A12 A14 A21
A70 A71 RDK
S02
SLK 100-160 225/45R17 K1c K2b K41 K42 K43 K45 K56 A01 A02 A04
170 100-160 235/40R17 K1c K2b K41 K42 K43 K45 K56 A05 A08 A09
e1*95/54*0039*.. 100-160 245/40R17 K2c K42 K44 K56 R03 A12 A14 A21
100-160 255/40R17 K2c K42 K44 K56 R03 V17 S01
SLK 120-170 225/45R17 K1c K2b A01 A02 A04
171 120-170 225/45R17 K1c SP2 A05 A08 A09
e1*2001/116*0262*.. 120-170 245/40R17 K2b K44 K56 R03 A12 A14 A21
120-170 245/40R17 K2b K44 K56 R03 SP2 V17 S01
120-170 255/40R17 K2b K44 K56 R03
120-170 255/40R17 K2b K44 K56 R03 SP2
SLK 350 200,224 225/45R17 K1c A01 A02 A04
171 200,224 245/40R17 K2b K44 K56 R03 A05 A08 A09
e1*2001/116*0262*.. 200,224 255/40R17 K2b K44 K56 R03 A12 A14 A21
V17 S01
SLK 55AMG 265,294 225/45R17 K1c R02 A01 A02 A04
171, 171AMG 265,294 225/45R17 K1c M+S R02 A05 A08 A09
e1*2001/116*0262*.., 265,294 225/45R17 M+S R03 A12 A14 A21
e1*2001/116*0321*.. 265,294 245/40R17 K2b K44 K56 R03 B03 B60 V17
265,294 255/40R17 K2b K44 K56 R03 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH
Seite 5 von 11
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sach-
verständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis
entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH

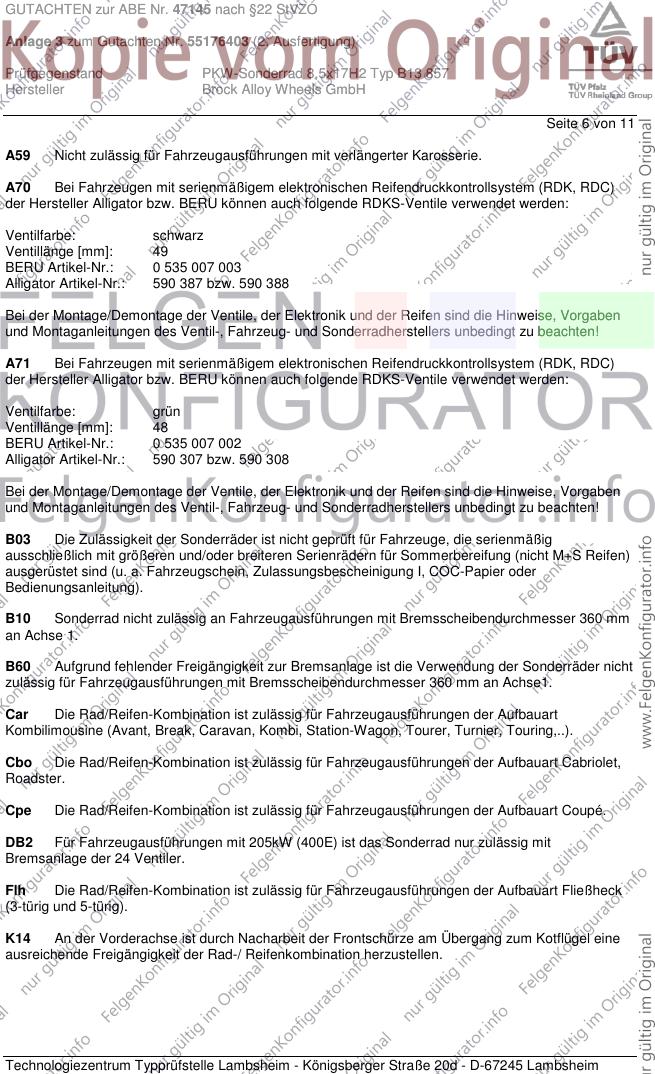

Seite 6 von 11
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A70 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: schwarz
Ventillänge [mm]: 49
BERU Artikel-Nr.: 0 535 007 003
Alligator Artikel-Nr.: 590 387 bzw. 590 388
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A71 Bei Fahrzeugen mit serienmäßigem elektronischen Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: grün
Ventillänge [mm]: 48
BERU Artikel-Nr.: 0 535 007 002
Alligator Artikel-Nr.: 590 307 bzw. 590 308
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit
Bremsanlage der 24 Ventiler.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH

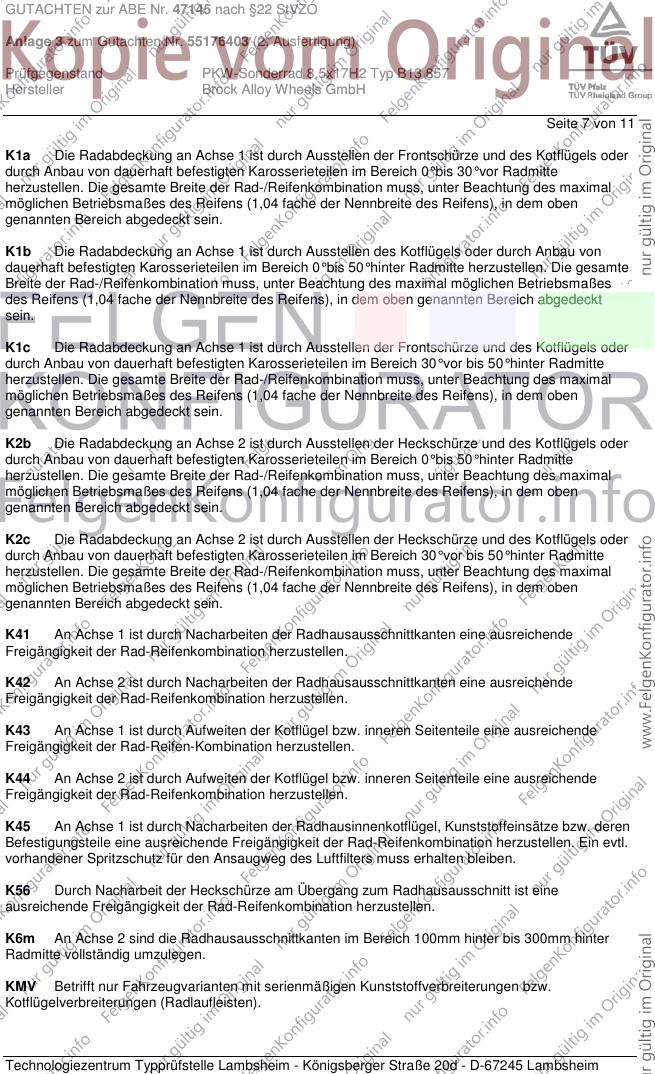

Seite 7 von 11
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6m An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm hinter bis 300mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH

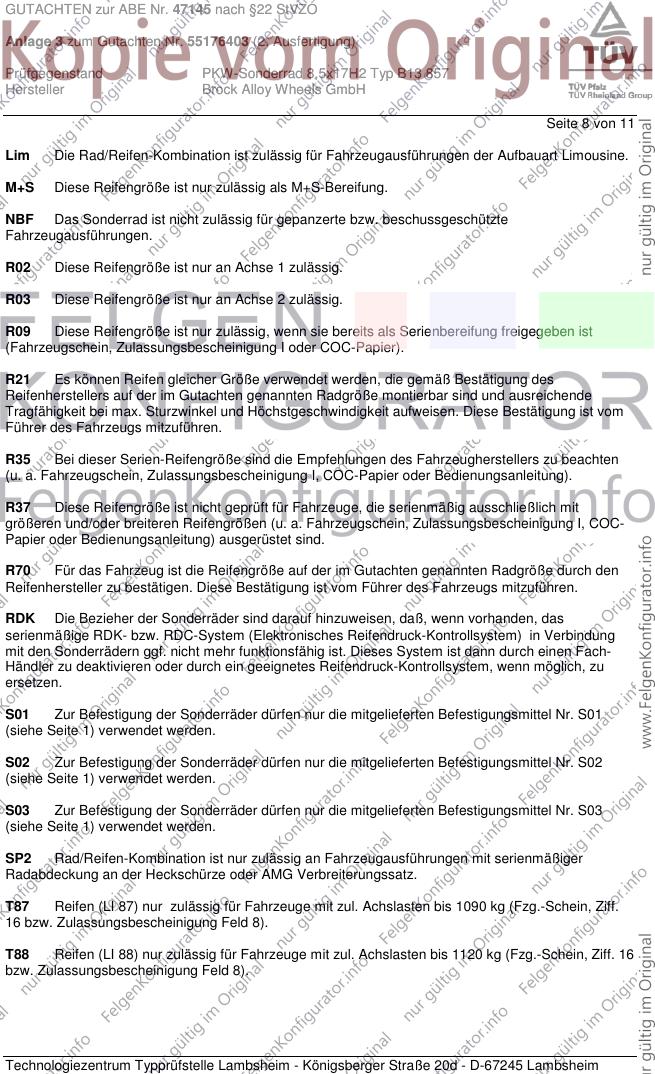

Seite 8 von 11
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH

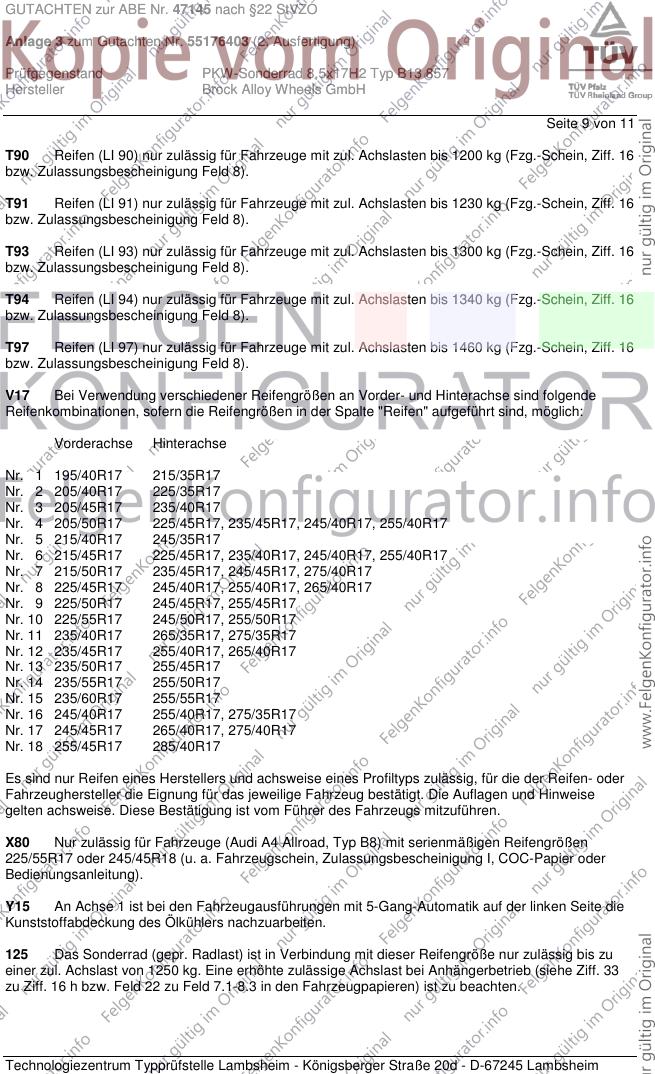

Seite 9 von 11
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad, Typ B8) mit serienmäßigen Reifengrößen
225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
125 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1250 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH

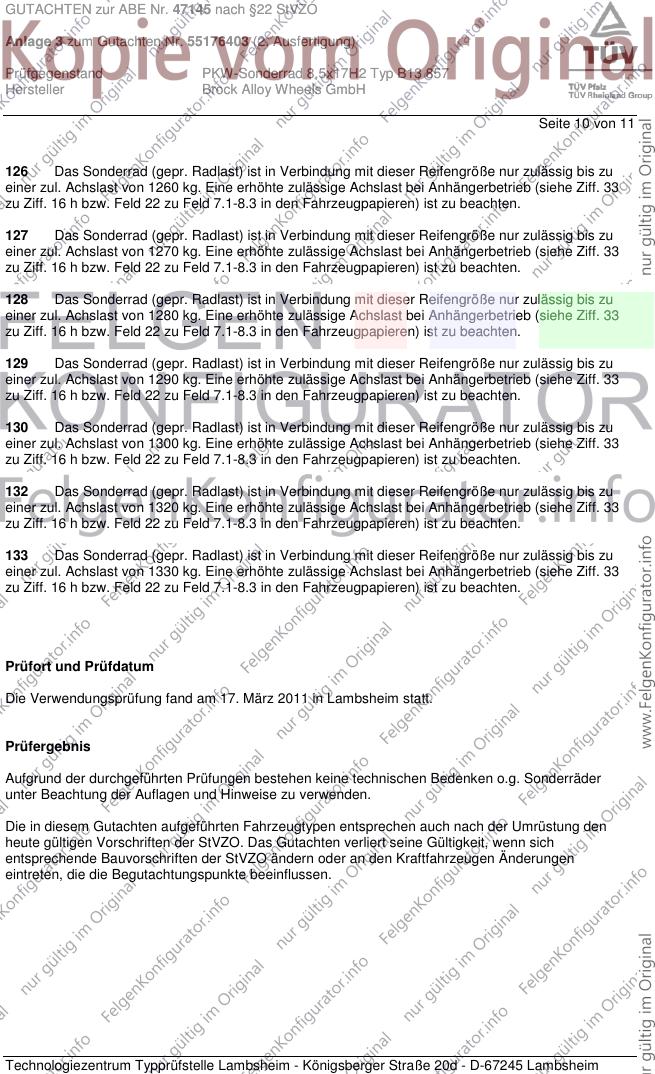

Seite 10 von 11
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
127 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1270 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
129 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1290 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. März 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

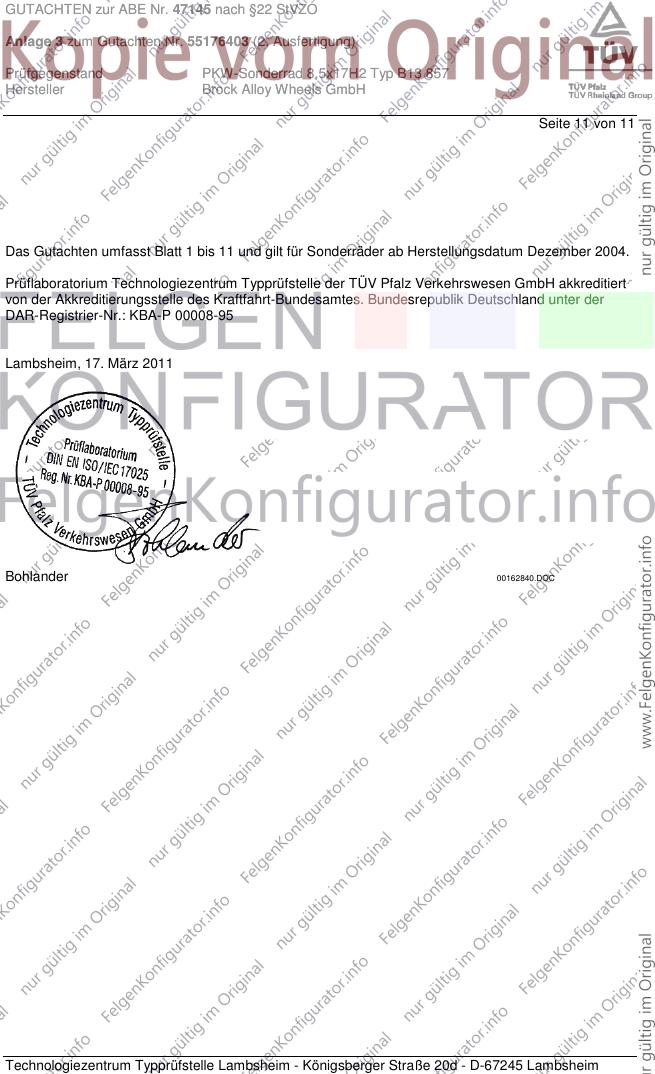

GUTACHTEN zur ABE Nr. 47145 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55176403 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5x17H2 Typ B13 857
Hersteller Brock Alloy Wheels GmbH
Seite 11 von 11
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2004.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 17. März 2011
Bohlander 00162840.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
