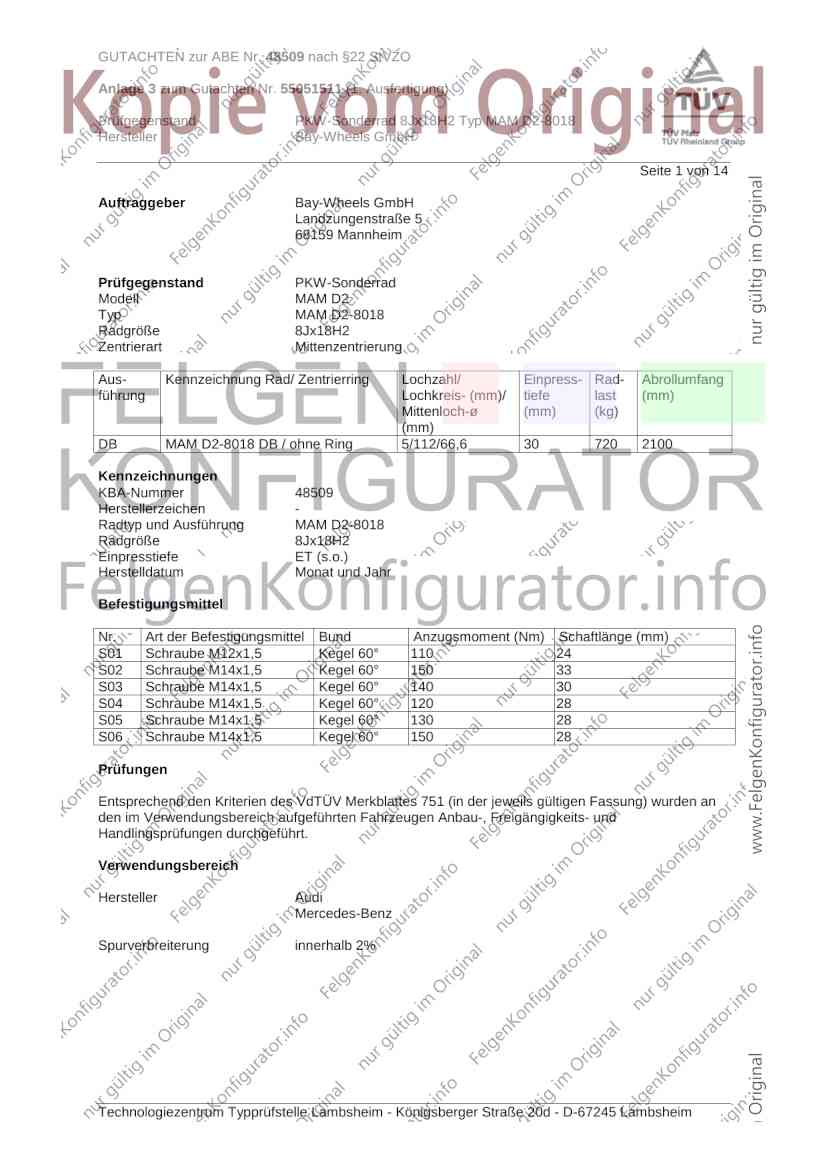

GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 1 von 14
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
Prüfgegenstand PKW-Sonderrad
Modell MAM D2
Typ MAM D2-8018
Radgröße 8Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB MAM D2-8018 DB / ohne Ring 5/112/66,6 30 720 2100
Kennzeichnungen
KBA-Nummer 48509
Herstellerzeichen -
Radtyp und Ausführung MAM D2-8018
Radgröße 8Jx18H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 2 von 14

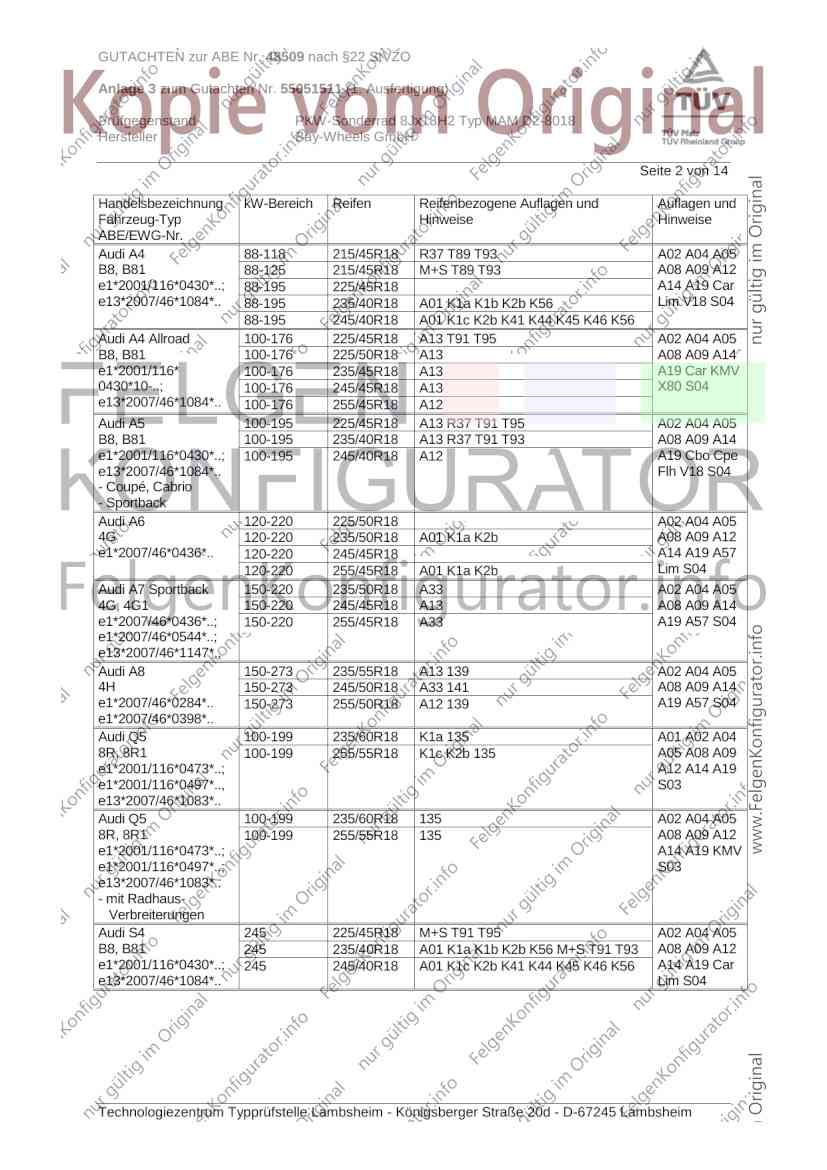

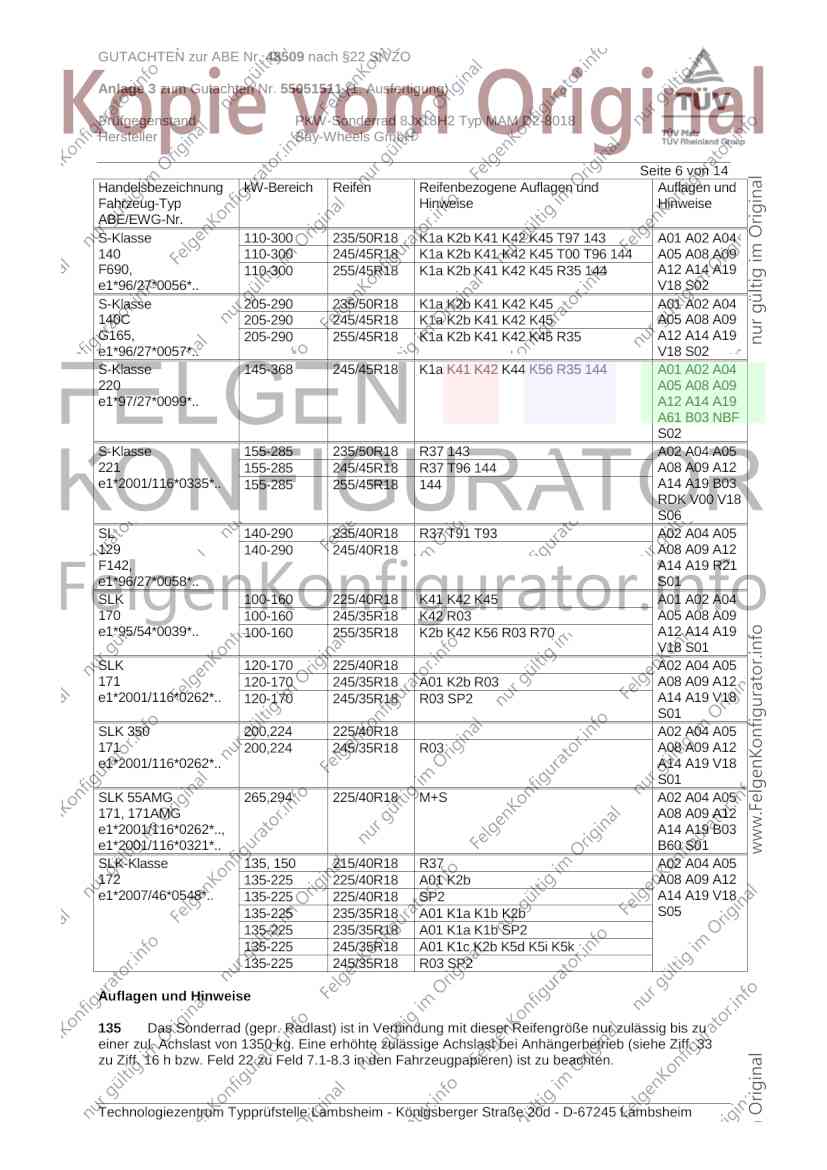

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 215/45R18 R37 T89 T93 A02 A04 A05
B8, B81 88-125 215/45R18 M+S T89 T93 A08 A09 A12
e1*2001/116*0430*..; 88-195 225/45R18 A14 A19 Car
e13*2007/46*1084*.. 88-195 235/40R18 A01 K1a K1b K2b K56 Lim V18 S04
88-195 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56
Audi A4 Allroad 100-176 225/45R18 A13 T91 T95 A02 A04 A05
B8, B81 100-176 225/50R18 A13 A08 A09 A14
e1*2001/116* 100-176 235/45R18 A13 A19 Car KMV
0430*10-..; 100-176 245/45R18 A13 X80 S04
e13*2007/46*1084*.. 100-176 255/45R18 A12
Audi A5 100-195 225/45R18 A13 R37 T91 T95 A02 A04 A05
B8, B81 100-195 235/40R18 A13 R37 T91 T93 A08 A09 A14
e1*2001/116*0430*..; 100-195 245/40R18 A12 A19 Cbo Cpe
e13*2007/46*1084*.. Flh V18 S04
- Coupé, Cabrio
- Sportback
Audi A6 120-220 225/50R18 A02 A04 A05
4G 120-220 235/50R18 A01 K1a K2b A08 A09 A12
e1*2007/46*0436*.. 120-220 245/45R18 A14 A19 A57
120-220 255/45R18 A01 K1a K2b Lim S04
Audi A7 Sportback 150-220 235/50R18 A33 A02 A04 A05
4G, 4G1 150-220 245/45R18 A13 A08 A09 A14
e1*2007/46*0436*..; 150-220 255/45R18 A33 A19 A57 S04
e1*2007/46*0544*..;
e13*2007/46*1147*..
Audi A8 150-273 235/55R18 A13 139 A02 A04 A05
4H 150-273 245/50R18 A33 141 A08 A09 A14
e1*2007/46*0284*.. 150-273 255/50R18 A12 139 A19 A57 S04
e1*2007/46*0398*..
Audi Q5 100-199 235/60R18 K1a 135 A01 A02 A04
8R, 8R1 100-199 255/55R18 K1c K2b 135 A05 A08 A09
e1*2001/116*0473*..; A12 A14 A19
e1*2001/116*0497*.., S03
e13*2007/46*1083*..
Audi Q5 100-199 235/60R18 135 A02 A04 A05
8R, 8R1 100-199 255/55R18 135 A08 A09 A12
e1*2001/116*0473*..; A14 A19 KMV
e1*2001/116*0497*..; S03
e13*2007/46*1083*..
- mit Radhaus-
Verbreiterungen
Audi S4 245 225/45R18 M+S T91 T95 A02 A04 A05
B8, B81 245 235/40R18 A01 K1a K1b K2b K56 M+S T91 T93 A08 A09 A12
e1*2001/116*0430*..; 245 245/40R18 A01 K1c K2b K41 K44 K45 K46 K56 A14 A19 Car
e13*2007/46*1084*.. Lim S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 245/40R18 A33 M+S T93 T97 A02 A04 A05
B8, B81 260 225/45R18 A13 M+S R37 A08 A09 A14
e1*2001/116*0430*.., 260 235/40R18 A13 M+S R37 A19 A56 Cbo
e1*2001/116*0447*..; Cpe Flh S04
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
500 E 235-240 235/40R18 T91 T92 T94 A02 A04 A05
124 235-240 245/35R18 R70 A08 A09 A12
D 700/2 235-240 245/40R18 A01 K41 K42 L02 T92 T93 A14 A19 R21
S01
C 30 CDI AMG 170 225/40R18 K1c K45 A01 A02 A04
203CL 170 245/35R18 R03 A05 A08 A09
e1*98/14*0159*.. A12 A14 A19
- Coupé Cpe V18 S01
C 30cdi/ 32/ 55 AMG 170,260 225/40R18 K45 T88 T92 A01 A02 A04
203K 170,260 245/35R18 K2b K42 R03 T88 T92 A05 A08 A09
e1*98/14*0158*.. 170-270 225/40R18 K45 M+S T88 T92 A12 A14 A19
- Kombi Car V18 S01
C 30cdi/ 32/ 55AMG 170,260 225/40R18 K45 A01 A02 A04
203 170,260 245/35R18 K2b K42 R03 A05 A08 A09
e1*98/14*0139*.. 170-270 225/40R18 K45 M+S A12 A14 A19
V18 S01
C 63 AMG 336-373 225/40R18 K1b K2b K41 K42 M+S T88 T92 A01 A02 A04
204, 204K, -/AMG 336-373 235/40R18 K1c K2c K41 K42 K44 M+S A05 A08 A09
e1*2001/116*0431, A12 A14 A19
0457, 0463, 0464*.. Car K56 Lim
- incl. Facelift 2011 S05
C-Klasse 75-200 225/40R18 K45 A01 A02 A04
203 75-200 245/35R18 K2b K42 R03 A05 A08 A09
e1*98/14*0139*.. A12 A14 A19
V18 S01
C-Klasse 55-145 225/40R18 K1a K2b K41 K42 K56 T88 T92 A01 A02 A04
HO 55-145 245/35R18 K2c K42 K46 K56 R03 T88 T92 A05 A08 A09
G363, A12 A14 A19
e1*92/53*0001*.. R21 V18 S01
C-Klasse Sportcoupé 75-160 225/35R18 K1c T83 T87 A01 A02 A04
203CL 75-200 225/40R18 K1c K45 A05 A08 A09
e1*98/14*0159*.. 75-200 245/35R18 R03 A12 A14 A19
Cpe V18 S01
C-Klasse T-Modell 55-145 225/40R18 K1a K2b K41 K42 K56 T88 T92 A01 A02 A04
202 55-145 245/35R18 K2c K42 K46 K56 R03 T88 T92 A05 A08 A09
e1*93/81*0034*.. A12 A14 A19
R21 V18 S01
C-Klasse T-Modell 75-200 225/40R18 K45 T88 T92 A01 A02 A04
203K 75-200 245/35R18 K2b K42 R03 T88 T92 A05 A08 A09
e1*98/14*0158*.. A12 A14 A19
Car V18 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CL-Klasse 220-368 245/45R18 K1a K2b K41 K42 K45 K56 R35 A01 A02 A04
215 A05 A08 A09
e1*98/14*0113*.. A12 A14 A19
B03 S02
CL-Klasse 285 235/50R18 A01 K1a K1b R37 A02 A04 A05
216 285 245/45R18 R37 A08 A09 A12
e1*2001/116*0372*.. 285 255/45R18 A01 K1a K1b K41 A14 A19 B03
Cpe RDK V00
V18 S06
CLC-Klasse 75-200 225/40R18 K1c K41 A01 A02 A04
203CL 75-200 245/35R18 R03 A05 A08 A09
e1*98/14*0159*19-.. A12 A14 A19
Cpe V18 S01
CLK 500, -/55 AMG 225-285 225/40R18 A01 K1c T88 T89 T91 A02 A04 A05
209 225-285 245/35R18 A01 K56 R03 R70 T89 T92 A08 A09 A12
e1*98/14*0184*.. 225-285 255/35R18 A01 K56 R03 A14 A19 B03
B10 Cbo Cpe
V18 S01
CLK-Klasse 100-255 225/40R18 R37 A02 A04 A05
208 100-255 235/40R18 A01 G01 K1a K45 K46 A08 A09 A12
e1*96/27*0054*.. 100-255 245/35R18 A01 K1a K2b K45 K46 A14 A19 Cbo
Cpe V18 S01
CLK-Klasse 100-200 225/40R18 A01 K1c T88 T89 A02 A04 A05
209 100-200 245/35R18 A01 K56 R03 T88 T89 A08 A09 A12
e1*98/14*0184*.. 100-200 255/35R18 A01 K56 R03 R70 A14 A19 B03
Cbo Cpe V18
S01
E-Klasse 205 235/40R18 K1c K2b K41 K42 K45 A01 A02 A04
124 53-162 225/40R18 K1c K2b K41 K42 K45 T88 T89 A05 A08 A09
D700, /1, /2 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A12 A14 A19
53-162 245/35R18 K2c K42 K44 R03 T88 T89 L02 R21 V00
V18 S01
E-Klasse 97-162 225/40R18 K2b K41 K42 K45 T88 T89 A01 A02 A04
124C 97-162 235/40R18 G01 K2b K41 K42 K45 A05 A08 A09
E499, /1 97-162 245/35R18 K2c K42 K44 R03 T88 T89 A12 A14 A19
K1c L02 R21
V18 S01
E-Klasse 55-205 225/40R18 K1a K41 R37 T88 T92 A01 A02 A04
210 55-260 235/40R18 K1a K41 A05 A08 A09
e1*93/81*0022*.. 55-260 245/35R18 K1a K41 T88 T92 A12 A14 A19
NBF V18 S01
E-Klasse 75-215 235/40R18 R37 T91 T93 A02 A04 A05
211 75-285 245/40R18 A08 A09 A12
e1*98/14*0183*.., A14 A19 Lim
e1*2001/116*0183*.. S05
E-Klasse 150 215/45R18 K1a K1b R37 T93 A01 A02 A04
212 150-215 225/40R18 K1a K1b R37 T91 T92 A05 A08 A09
e1*2001/116*0501*.. 150-215 235/40R18 K1c K2b K5d R37 T91 T93 A12 A14 A19
- mit Luftfederung 150-285 245/40R18 K1c K2b K5d T93 T97 F38 Lim V01
V18 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 215/45R18 K1a K1b R37 T93 A01 A02 A04
212, 212G 100-215 225/40R18 K1a K1b R37 T91 T92 A05 A08 A09
e1*2001/116*0501*..; 100-215 235/40R18 K1c K2b K5d R37 T91 T93 A12 A14 A19
e1*2007/46*0484*.. 100-215 245/40R18 K1c K2b K5d F39 Lim V01
V18 S05
E-Klasse AMG 350,378 245/40R18 M+S A02 A04 A05
211, 211AMG A08 A09 A14
e1*98/14*0183*.., A19 A58 A63
e1*2001/116*0183*.., Lim RDK S05
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/40R18 M+S T97 A02 A04 A05
Modell A08 A09 A14
211K, 211K AMG A19 A58 A63
e1*2001/116*0213*.., Car RDK S05
e1*2001/116*0398
E-Klasse Cabrio 120-215 235/40R18 K1c K2b K4k K5a A01 A02 A04
207 120-215 245/35R18 K1c K2b K4k K5c K5k K6g K8d T89 A05 A08 A09
e1*2001/116*0502*.. T92 A12 A14 A19
285 235/40R18 K1c K2b K4k K5a M+S A58 Cbo F39
S05
E-Klasse Coupé 120-215 215/40R18 K1c K2b R37 T89 A01 A02 A04
207 120-215 225/40R18 K1c K2b K4k K5a R37 T88 T89 A05 A08 A09
e1*2001/116*0502*.. 120-215 235/35R18 K1c K2b K4k K5a R37 T90 A12 A14 A19
120-285 235/40R18 K1c K2b K4k K5a A58 Cpe F39
120-285 245/35R18 K1c K2b K4k K5c K5k K6g K8d T88 V18 S05
T89
E-Klasse T-Modell 53-162 235/40R18 G01 K1c K2b K41 K42 K45 A01 A02 A04
124T A05 A08 A09
E081, /1 A12 A14 A19
L02 S01
E-Klasse T-Modell 83-260 235/40R18 K1a K41 R70 T93 T95 A01 A02 A04
210K A05 A08 A09
e1*93/81*0033*.. A12 A14 A19
S01
E-Klasse T-Modell 100-215 235/40R18 R37 T95 A02 A04 A05
211K 100-285 245/40R18 T97 A08 A09 A12
e1*2001/116*0213*.. A14 A19 Car
S05
E-Klasse T-Modell 100-215 235/40R18 K1c K2b K5d R37 T95 X77 144 A01 A02 A04
212 K 100-215 245/40R18 K1c K2b K5d T97 144 A05 A08 A09
e1*2007/46*0200*.. A12 A14 A19
Car F42 S05
E-Klasse T-Modell 150-215 235/40R18 K1c K2b K5d NoD R37 T95 X77 144 A01 A02 A04
212 K 150-285 245/40R18 K1c K2b K5d T97 144 A05 A08 A09
e1*2007/46*0200*.. A12 A14 A19
- mit Luftfederung Car F38 S05
GLK 105-200 235/50R18 K1c K2a K2b A01 A02 A04
204X 105-200 235/55R18 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 105-200 245/50R18 K1c K2c K5a K6a A12 A14 A19
S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 110-300 235/50R18 K1a K2b K41 K42 K45 T97 143 A01 A02 A04
140 110-300 245/45R18 K1a K2b K41 K42 K45 T00 T96 144 A05 A08 A09
F690, 110-300 255/45R18 K1a K2b K41 K42 K45 R35 144 A12 A14 A19
e1*96/27*0056*.. V18 S02
S-Klasse 205-290 235/50R18 K1a K2b K41 K42 K45 A01 A02 A04
140C 205-290 245/45R18 K1a K2b K41 K42 K45 A05 A08 A09
G165, 205-290 255/45R18 K1a K2b K41 K42 K45 R35 A12 A14 A19
e1*96/27*0057*.. V18 S02
S-Klasse 145-368 245/45R18 K1a K41 K42 K44 K56 R35 144 A01 A02 A04
220 A05 A08 A09
e1*97/27*0099*.. A12 A14 A19
A61 B03 NBF
S02
S-Klasse 155-285 235/50R18 R37 143 A02 A04 A05
221 155-285 245/45R18 R37 T96 144 A08 A09 A12
e1*2001/116*0335*.. 155-285 255/45R18 144 A14 A19 B03
RDK V00 V18
S06
SL 140-290 235/40R18 R37 T91 T93 A02 A04 A05
129 140-290 245/40R18 A08 A09 A12
F142, A14 A19 R21
e1*96/27*0058*.. S01
SLK 100-160 225/40R18 K41 K42 K45 A01 A02 A04
170 100-160 245/35R18 K42 R03 A05 A08 A09
e1*95/54*0039*.. 100-160 255/35R18 K2b K42 K56 R03 R70 A12 A14 A19
V18 S01
SLK 120-170 225/40R18 A02 A04 A05
171 120-170 245/35R18 A01 K2b R03 A08 A09 A12
e1*2001/116*0262*.. 120-170 245/35R18 R03 SP2 A14 A19 V18
S01
SLK 350 200,224 225/40R18 A02 A04 A05
171 200,224 245/35R18 R03 A08 A09 A12
e1*2001/116*0262*.. A14 A19 V18
S01
SLK 55AMG 265,294 225/40R18 M+S A02 A04 A05
171, 171AMG A08 A09 A12
e1*2001/116*0262*.., A14 A19 B03
e1*2001/116*0321*.. B60 S01
SLK-Klasse 135, 150 215/40R18 R37 A02 A04 A05
172 135-225 225/40R18 A01 K2b A08 A09 A12
e1*2007/46*0548*.. 135-225 225/40R18 SP2 A14 A19 V18
135-225 235/35R18 A01 K1a K1b K2b S05
135-225 235/35R18 A01 K1a K1b SP2
135-225 245/35R18 A01 K1c K2b K5d K5i K5k
135-225 245/35R18 R03 SP2
Auflagen und Hinweise
135 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1350 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 7 von 14

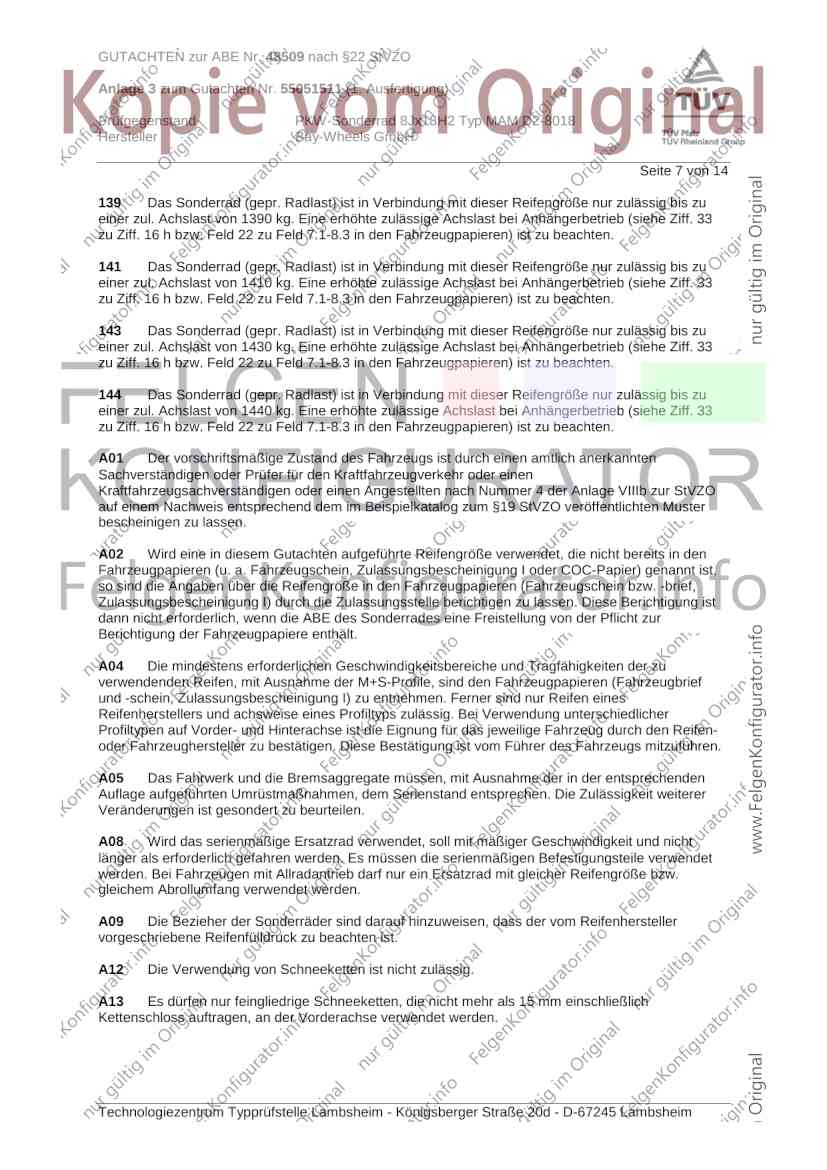

139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
141 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1410 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 8 von 14

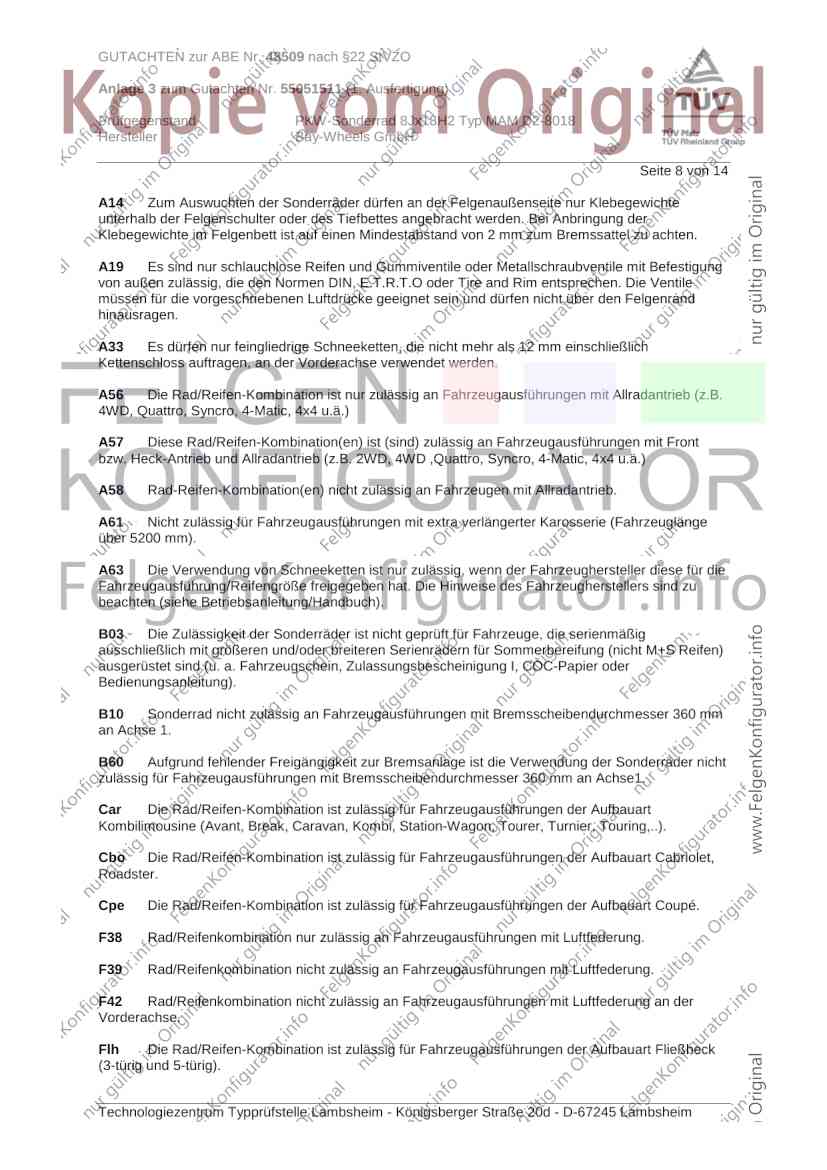

A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 9 von 14

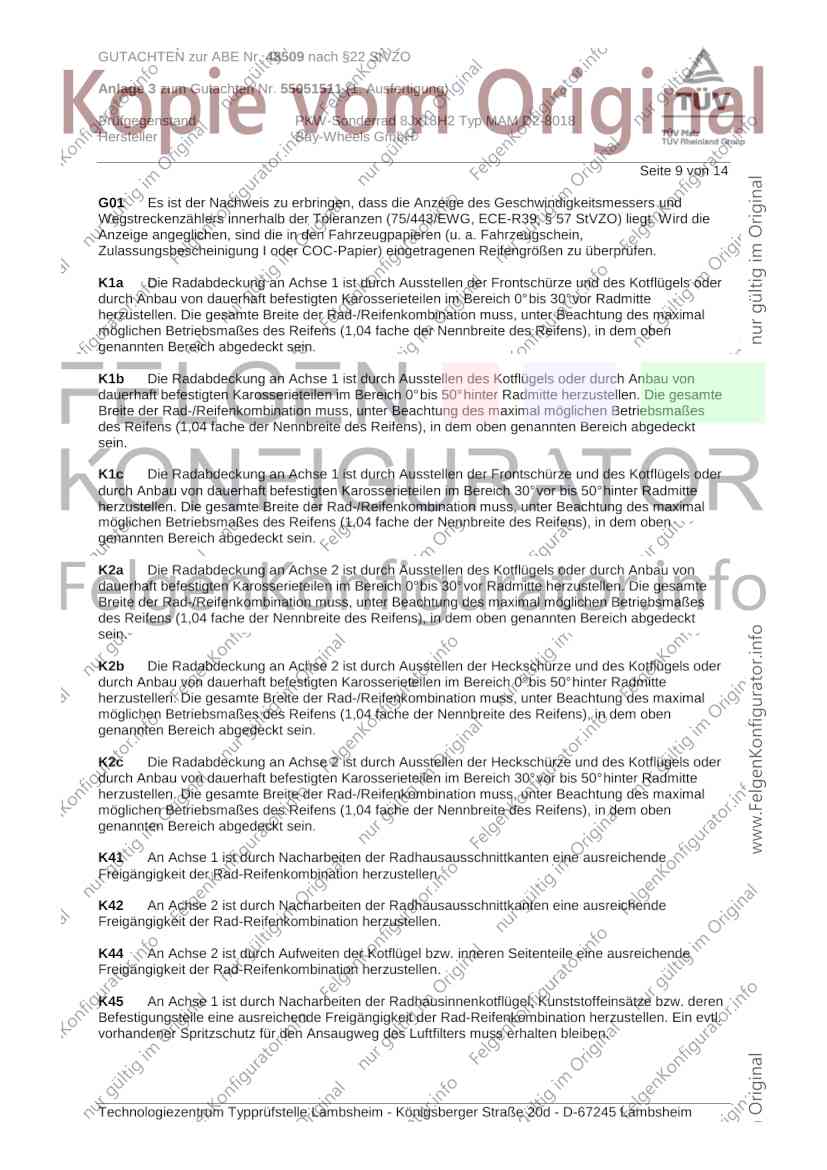

G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 10 von 14

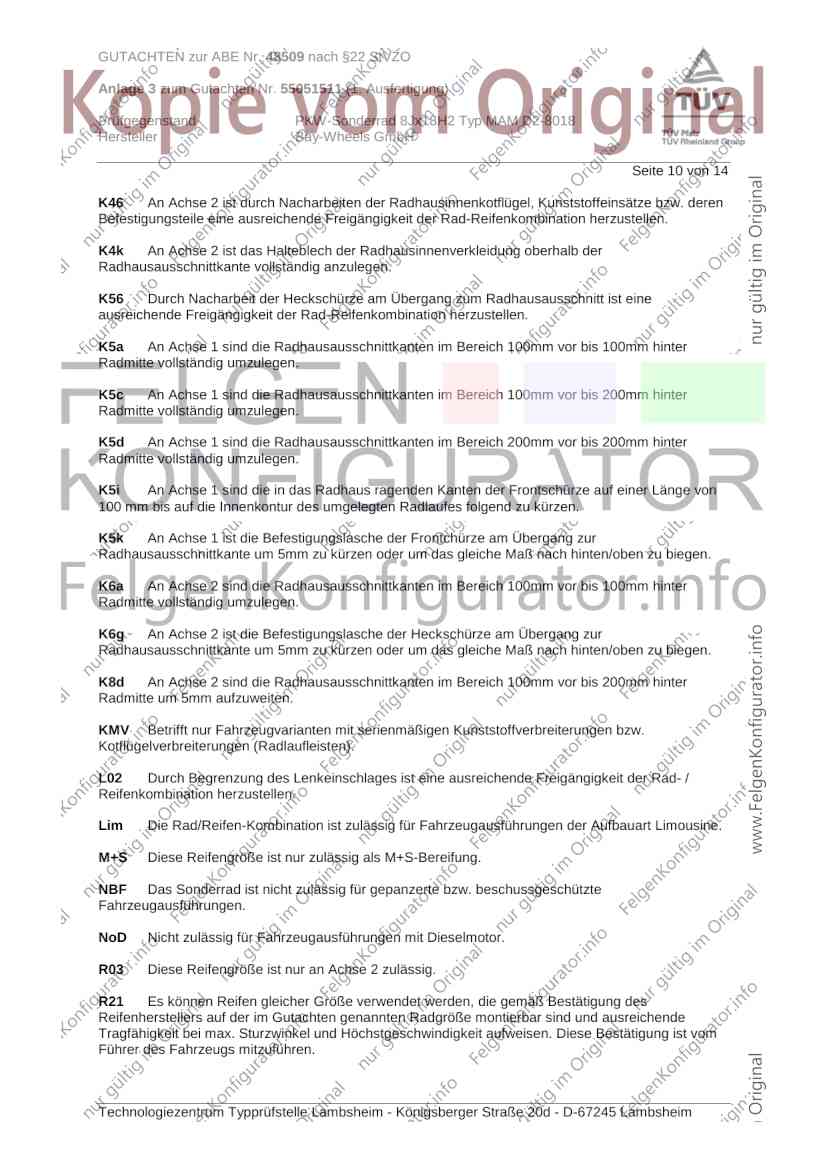

K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200mm vor bis 200mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontchürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 100mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100mm vor bis 200mm hinter
Radmitte um 5mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

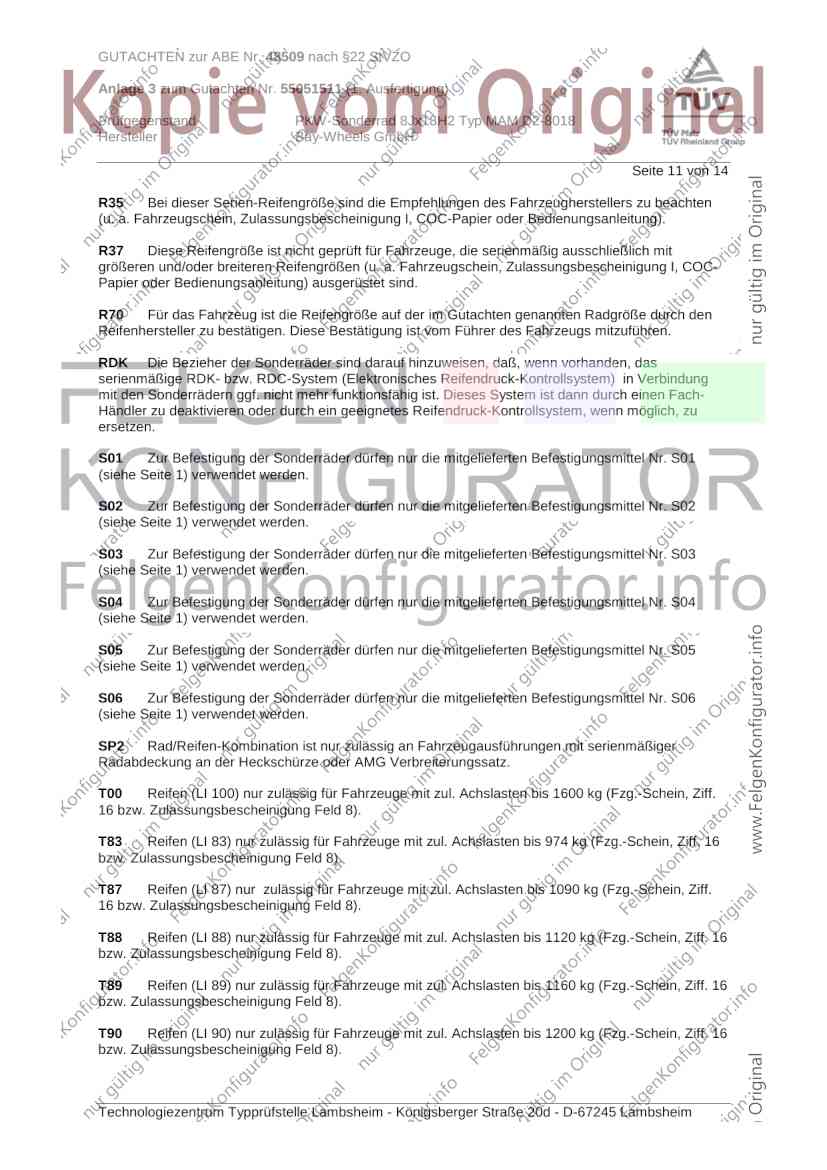

GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 11 von 14
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, daß, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

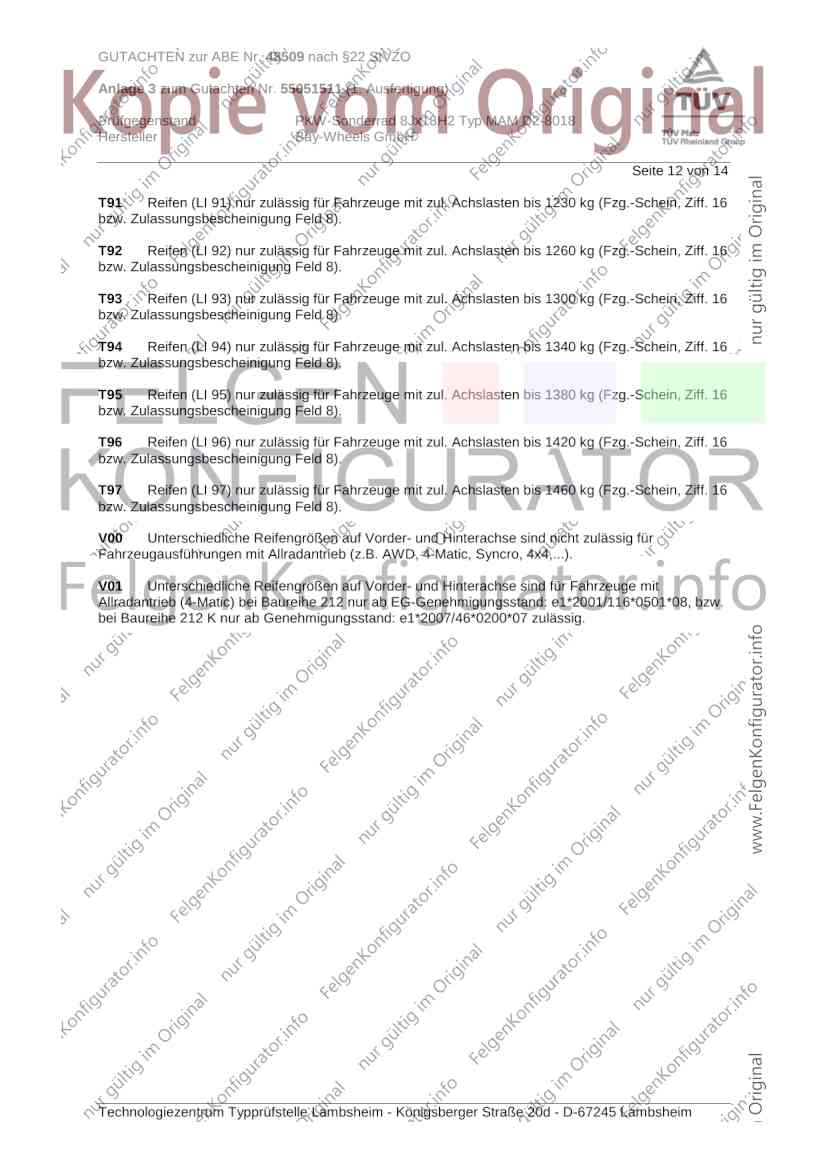

GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 12 von 14
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

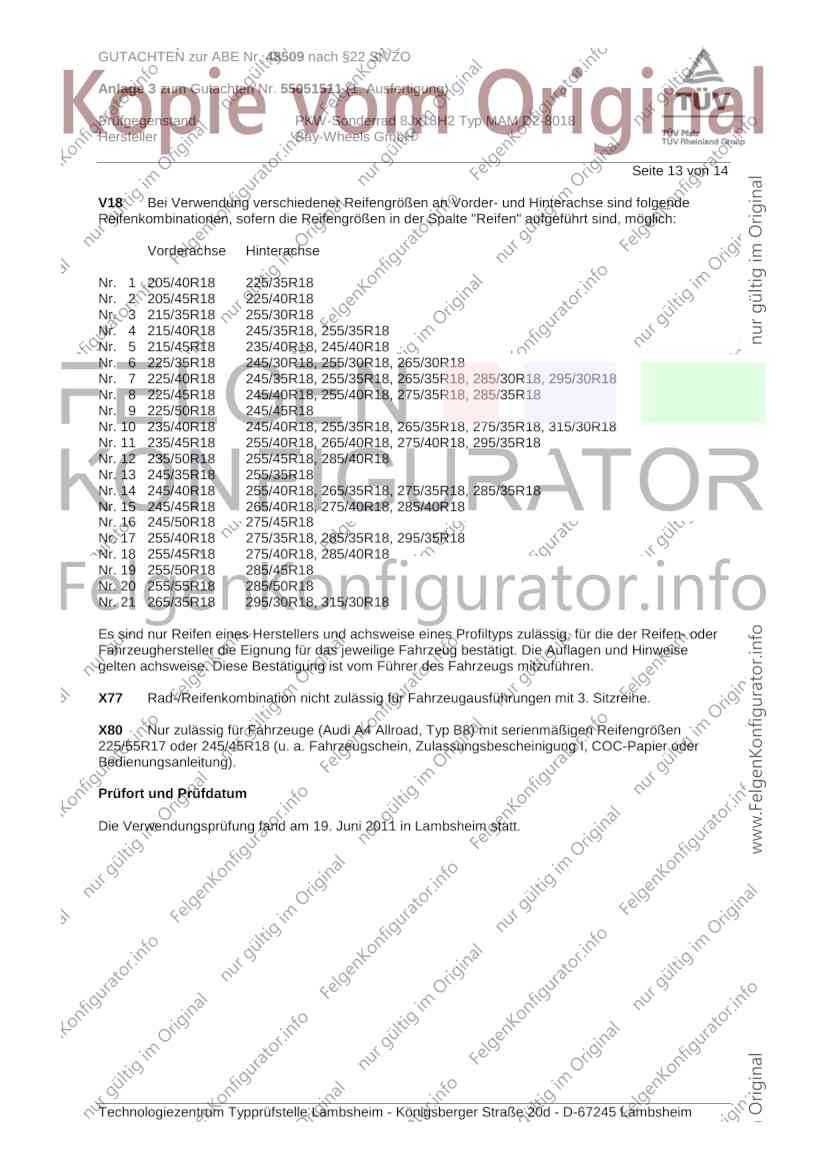

GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 13 von 14
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad, Typ B8) mit serienmäßigen Reifengrößen
225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 19. Juni 2011 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

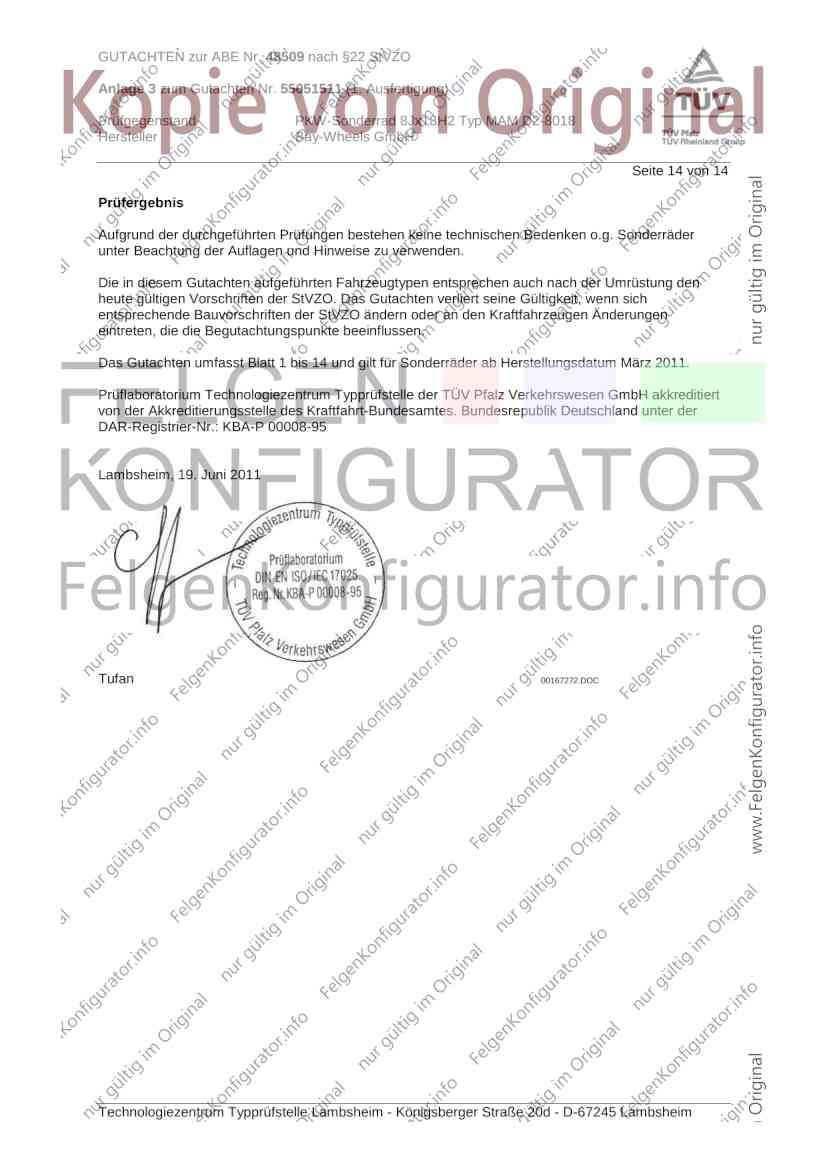

GUTACHTEN zur ABE Nr. 48509 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55051511 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx18H2 Typ MAM D2-8018
Hersteller Bay-Wheels GmbH
Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum März 2011.
Prüflaboratorium Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH akkreditiert
von der Akkreditierungsstelle des Kraftfahrt-Bundesamtes. Bundesrepublik Deutschland unter der
DAR-Registrier-Nr.: KBA-P 00008-95
Lambsheim, 19. Juni 2011
Tufan 00167272.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
