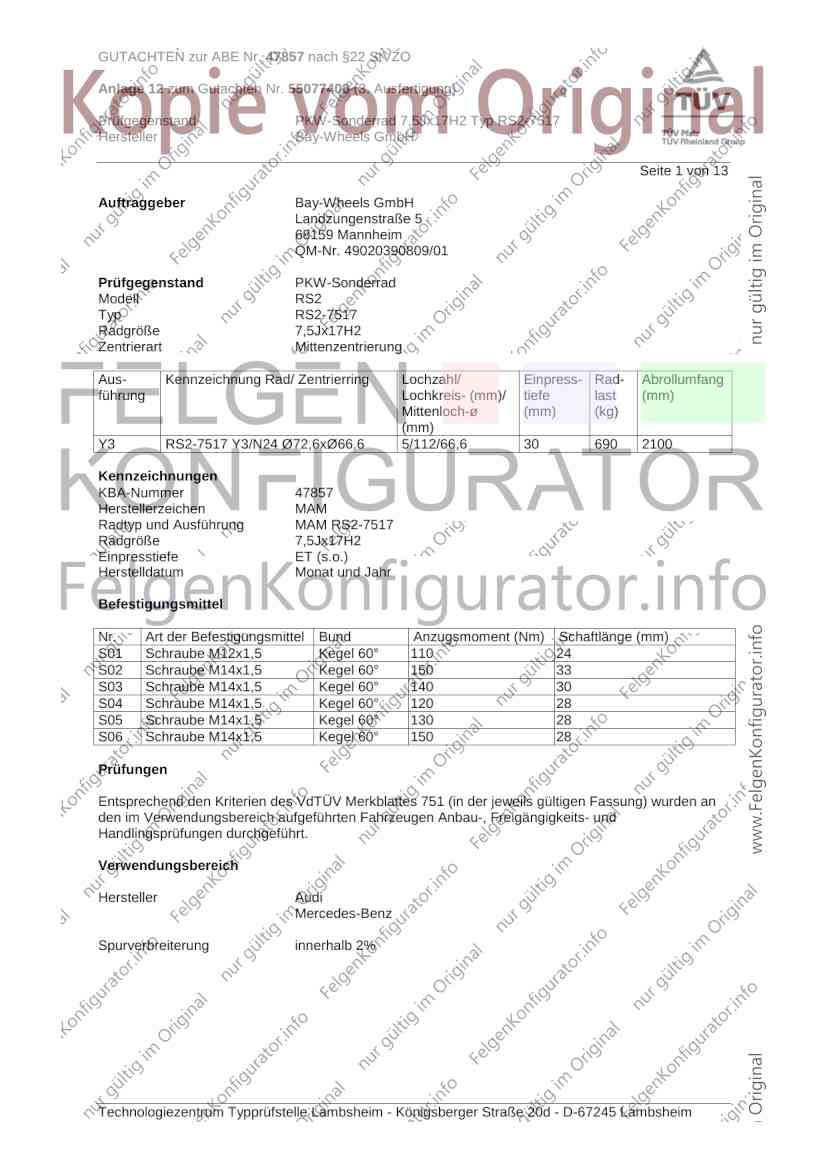

GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 1 von 13
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell RS2
Typ RS2-7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
Y3 RS2-7517 Y3/N24 Ø72,6xØ66,6 5/112/66,6 30 690 2100
Kennzeichnungen
KBA-Nummer 47857
Herstellerzeichen MAM
Radtyp und Ausführung MAM RS2-7517
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 140 30
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH

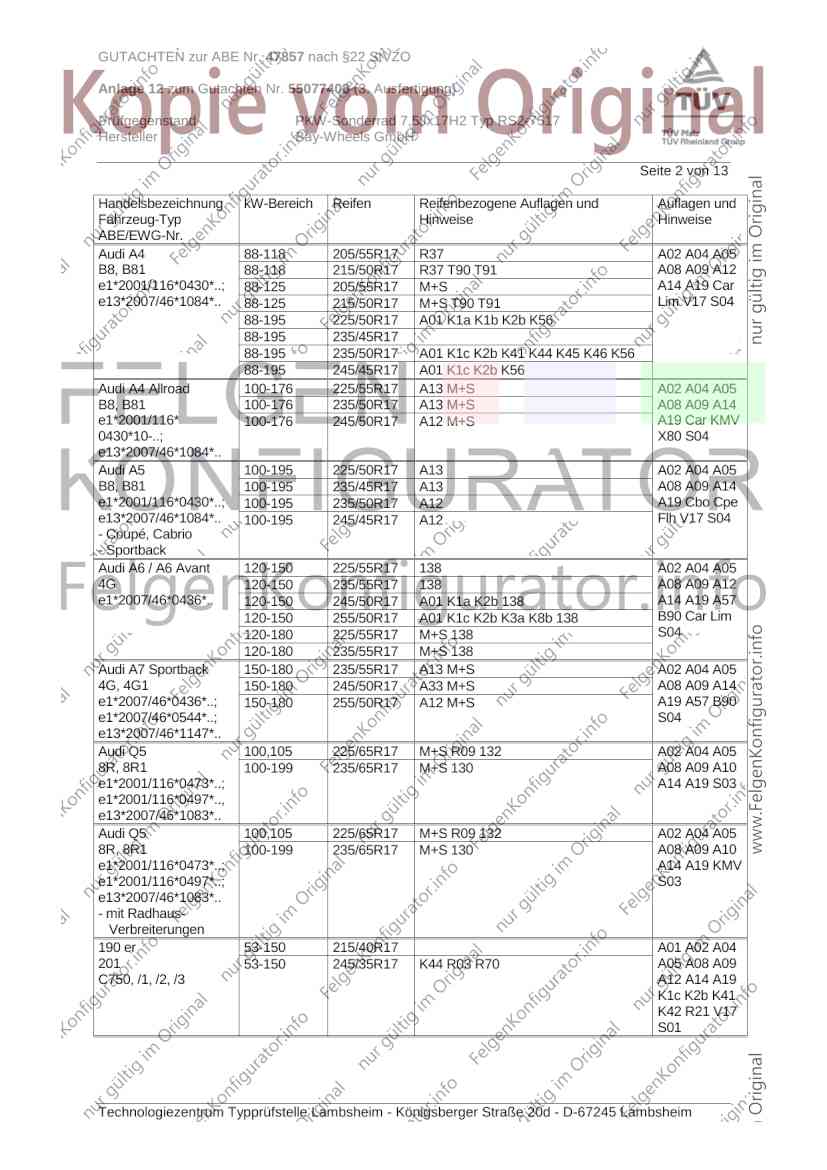

Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 205/55R17 R37 A02 A04 A05
B8, B81 88-118 215/50R17 R37 T90 T91 A08 A09 A12
e1*2001/116*0430*..; 88-125 205/55R17 M+S A14 A19 Car
e13*2007/46*1084*.. 88-125 215/50R17 M+S T90 T91 Lim V17 S04
88-195 225/50R17 A01 K1a K1b K2b K56
88-195 235/45R17
88-195 235/50R17 A01 K1c K2b K41 K44 K45 K46 K56
88-195 245/45R17 A01 K1c K2b K56
Audi A4 Allroad 100-176 225/55R17 A13 M+S A02 A04 A05
B8, B81 100-176 235/50R17 A13 M+S A08 A09 A14
e1*2001/116* 100-176 245/50R17 A12 M+S A19 Car KMV
0430*10-..; X80 S04
e13*2007/46*1084*..
Audi A5 100-195 225/50R17 A13 A02 A04 A05
B8, B81 100-195 235/45R17 A13 A08 A09 A14
e1*2001/116*0430*..; 100-195 235/50R17 A12 A19 Cbo Cpe
e13*2007/46*1084*.. 100-195 245/45R17 A12 Flh V17 S04
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 120-150 225/55R17 138 A02 A04 A05
4G 120-150 235/55R17 138 A08 A09 A12
e1*2007/46*0436*.. 120-150 245/50R17 A01 K1a K2b 138 A14 A19 A57
120-150 255/50R17 A01 K1c K2b K3a K8b 138 B90 Car Lim
120-180 225/55R17 M+S 138 S04
120-180 235/55R17 M+S 138
Audi A7 Sportback 150-180 235/55R17 A13 M+S A02 A04 A05
4G, 4G1 150-180 245/50R17 A33 M+S A08 A09 A14
e1*2007/46*0436*..; 150-180 255/50R17 A12 M+S A19 A57 B90
e1*2007/46*0544*..; S04
e13*2007/46*1147*..
Audi Q5 100,105 225/65R17 M+S R09 132 A02 A04 A05
8R, 8R1 100-199 235/65R17 M+S 130 A08 A09 A10
e1*2001/116*0473*..; A14 A19 S03
e1*2001/116*0497*..,
e13*2007/46*1083*..
Audi Q5 100,105 225/65R17 M+S R09 132 A02 A04 A05
8R, 8R1 100-199 235/65R17 M+S 130 A08 A09 A10
e1*2001/116*0473*..; A14 A19 KMV
e1*2001/116*0497*..; S03
e13*2007/46*1083*..
- mit Radhaus-
Verbreiterungen
190 er 53-150 215/40R17 A01 A02 A04
201 53-150 245/35R17 K44 R03 R70 A05 A08 A09
C750, /1, /2, /3 A12 A14 A19
K1c K2b K41
K42 R21 V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 30 CDI AMG 170 205/50R17 K1b M+S A01 A02 A04
203CL 170 225/45R17 K1b A05 A08 A09
e1*98/14*0159*.. 170 235/40R17 K1c R70 A12 A14 A19
- Coupé 170 245/40R17 K1c R70 Cpe V17 S01
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A02 A04 A05
203K 170,260 235/40R17 R70 A08 A09 A12
e1*98/14*0158*.. 170,260 245/40R17 R70 A14 A19 Car
- Kombi 170-270 205/50R17 M+S V17 S01
170-270 215/45R17 M+S T88 T91
170-270 225/45R17 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A02 A04 A05
203 170,260 235/40R17 R70 A08 A09 A12
e1*98/14*0139*.. 170,260 245/40R17 R70 A14 A19 V17
170-270 205/50R17 M+S S01
170-270 215/45R17 M+S T87 T88
170-270 225/45R17 M+S
C-Klasse 75-170 215/45R17 R37 T87 T88 A02 A04 A05
203 75-200 225/45R17 A08 A09 A12
e1*98/14*0139*.. 75-200 235/40R17 A01 K1a R70 A14 A19 V17
75-200 245/40R17 A01 K1a R70 S01
C-Klasse 55-142 205/50R17 K41 K56 T89 A01 A02 A04
HO 55-142 215/45R17 K41 K56 T87 A05 A08 A09
G363, 55-142 225/45R17 K41 K42 K56 T90 A12 A14 A19
e1*92/53*0001*.. 55-142 235/40R17 K42 K56 R03 R70 T90 R70 V17 S01
C-Klasse Sportcoupé 75-160 205/50R17 R37 A02 A04 A05
203CL 75-160 215/45R17 R37 A08 A09 A12
e1*98/14*0159*.. 75-200 225/45R17 A14 A19 Cpe
75-200 235/40R17 A01 K1c R70 V17 S01
75-200 245/40R17 A01 K1c R70
C-Klasse T-Modell 55-145 205/50R17 K41 K56 R37 T89 A01 A02 A04
202 55-145 215/45R17 K41 K56 R37 T87 T88 A05 A08 A09
e1*93/81*0034*.. 55-145 225/45R17 K41 K42 K56 R35 T90 A12 A14 A19
55-145 235/40R17 K42 K56 R03 R70 T90 R70 V17 S01
C-Klasse T-Modell 75-170 215/45R17 T87 T88 T91 A02 A04 A05
203K 75-200 225/45R17 A08 A09 A12
e1*98/14*0158*.. 75-200 235/40R17 A01 K1a R70 A14 A19 Car
75-200 245/40R17 A01 K1a R70 V17 S01
CL-Klasse 220-326 225/55R17 K2b M+S R09 A01 A02 A04
215 220-326 225/55R17 K2b A05 A08 A09
e1*98/14*0113*.. 220-326 245/50R17 K1c K2c K42 A12 A14 A19
B03 K45 K56
V17 S02
CLC-Klasse 75-150 205/50R17 A12 R37 A02 A04 A05
203CL 75-150 215/45R17 A32 R37 A08 A09 A14
e1*98/14*0159*19-.. 75-200 225/45R17 A12 A19 Cpe V17
S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK 500, -/55 AMG 225-285 225/45R17 A02 A04 A05
209 225-285 235/40R17 A01 K1c R70 A08 A09 A12
e1*98/14*0184*.. 225-285 245/40R17 R03 R70 A14 A19 B03
B10 Cbo Cpe
V17 S01
CLK-Klasse 100-205 205/50R17 R37 A02 A04 A05
208 100-205 215/45R17 R37 T87 T88 A08 A09 A12
e1*96/27*0054*.. 100-255 225/45R17 A01 K2b K45 A14 A19 Cbo
100-255 225/45R17 A01 K45 R09 R35 Cpe V17 S01
100-255 235/40R17 A01 K1a K2b K45 R70
255 215/45R17 M+S R09 T87 T88
CLK-Klasse 100-170 205/50R17 R37 A02 A04 A05
209 100-170 215/45R17 R37 T88 T91 A08 A09 A12
e1*98/14*0184*.. 100-200 225/45R17 A14 A19 B03
100-200 235/40R17 A01 K1c R70 Cbo Cpe V17
100-200 245/40R17 R03 R70 S01
E-Klasse 53-162 205/50R17 K1a K41 K42 T89 A01 A02 A04
124 53-162 215/45R17 K1a K41 K42 T87 T88 A05 A08 A09
D700, /1, /2 53-205 225/45R17 K1c K41 K42 K45 A12 A14 A19
53-205 245/40R17 K2b K42 K44 R03 A59 DB2 R21
V00 V17 Y15
S01
E-Klasse 97-162 205/50R17 K1a K41 K42 R37 T89 A01 A02 A04
124C 97-162 215/45R17 K1a K41 K42 R37 T87 T88 A05 A08 A09
E499, /1 97-162 225/45R17 K1c K41 K42 K45 A12 A14 A19
97-162 245/40R17 K2b K42 K44 R03 R70 R21 V17 Y15
S01
E-Klasse 55-165 205/50R17 R37 T89 T93 A02 A04 A05
210 55-205 215/50R17 R37 A08 A09 A12
e1*93/81*0022*.. 55-205 225/45R17 A14 A19 NBF
55-205 235/40R17 R70 T90 V17 S01
55-205 245/40R17 R03 R70
55-260 235/45R17 R35
E-Klasse 75-215 235/45R17 R37 A02 A04 A05
211 75-215 245/45R17 A08 A09 A12
e1*98/14*0183*.., A14 A19 B03
e1*2001/116*0183*.. Lim S05
E-Klasse 150 205/50R17 K1a K1b R37 T93 V17 138 A01 A02 A04
212 150 215/50R17 K1a K1b R37 T90 T91 T93 V17 138 A05 A08 A09
e1*2001/116*0501*.. 150-215 225/45R17 K1a K1b T90 T91 T93 138 A12 A14 A19
- mit Luftfederung 150-215 235/45R17 K1a K1b 138 A58 B03 F38
150-215 245/45R17 K1c K2b K5d 138 Lim S05
E-Klasse 100-150 205/50R17 K1a K1b R37 T93 138 A01 A02 A04
212, 212G 100-150 215/50R17 K1a K1b R37 T90 T91 T93 138 A05 A08 A09
e1*2001/116*0501*..; 100-215 225/45R17 K1a K1b T90 T91 T93 138 A12 A14 A19
e1*2007/46*0484*.. 100-215 235/45R17 K1a K1b 138 A58 B03 F39
100-215 245/45R17 K1c K2b K5d 138 Lim V17 S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-225 235/45R17 K1c K2b K4k K5a A01 A02 A04
207 285 235/45R17 K1c K2b K4k K5a M+S A05 A08 A09
e1*2001/116*0502*.. A12 A14 A19
A58 B03 Cbo
F39 S05
E-Klasse Coupé 120-225 205/50R17 A01 K1c K2b R37 T89 A02 A04 A05
207 120-225 215/45R17 R37 T88 A08 A09 A12
e1*2001/116*0502*.. 120-225 215/50R17 A01 K1c K2b K4k K5a R37 A14 A19 A58
120-225 225/45R17 A01 K1c K2b R37 B03 Cpe F39
120-285 235/45R17 A01 K1c K2b K4k K5a V17 S05
E-Klasse T-Modell 53-162 225/45R17 K1c K41 K42 K45 T90 A01 A02 A04
124T 53-162 245/40R17 K2b K42 K44 R03 R70 A05 A08 A09
E081, /1 A12 A14 A19
A59 R21 V00
V17 Y15 S01
E-Klasse T-Modell 83-165 205/50R17 R37 T93 A02 A04 A05
210K 83-205 215/50R17 R02 R37 A08 A09 A12
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94 A14 A19 V17
83-205 245/40R17 R03 R70 T91 T93 S01
83-260 235/45R17 R35 T93 T94 T97
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 138 A02 A04 A05
211K 100-285 245/45R17 138 A08 A09 A12
e1*2001/116*0213*.. A14 A19 B03
Car S05
E-Klasse T-Modell 100-215 235/45R17 K1a K1b T97 138 A01 A02 A04
212 K 100-215 245/45R17 K1c K2b K5d T95 T99 138 A05 A08 A09
e1*2007/46*0200*.. A12 A14 A19
A58 B03 Car
F42 S05
E-Klasse T-Modell 150-215 235/45R17 K1a K1b T97 138 A01 A02 A04
212 K 150-215 245/45R17 K1c K2b K5d T95 T99 138 A05 A08 A09
e1*2007/46*0200*.. A12 A14 A19
- mit Luftfederung A58 B03 Car
F38 S05
GLK-Klasse 105-200 235/60R17 K1c K2a K2b 133 A01 A02 A04
204X 105-200 245/55R17 K1c K2c K6a A05 A08 A09
e1*2001/116*0480*.. 105-200 255/55R17 K1c K2c K5a K6a 134 A12 A14 A19
V17 S06
S-Klasse 110-300 235/50R17 R37 138 A01 A02 A04
140 110-300 255/45R17 138 A05 A08 A09
F690, A12 A14 A19
e1*96/27*0056*.. B03 K1a K2b
K41 K42 K45
V17 S02
S-Klasse 205-290 235/50R17 R37 138 A01 A02 A04
140C 205-290 255/45R17 138 A05 A08 A09
G165, A12 A14 A19
e1*96/27*0057*.. B03 K1a K2b
K41 K42 K45
V17 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH

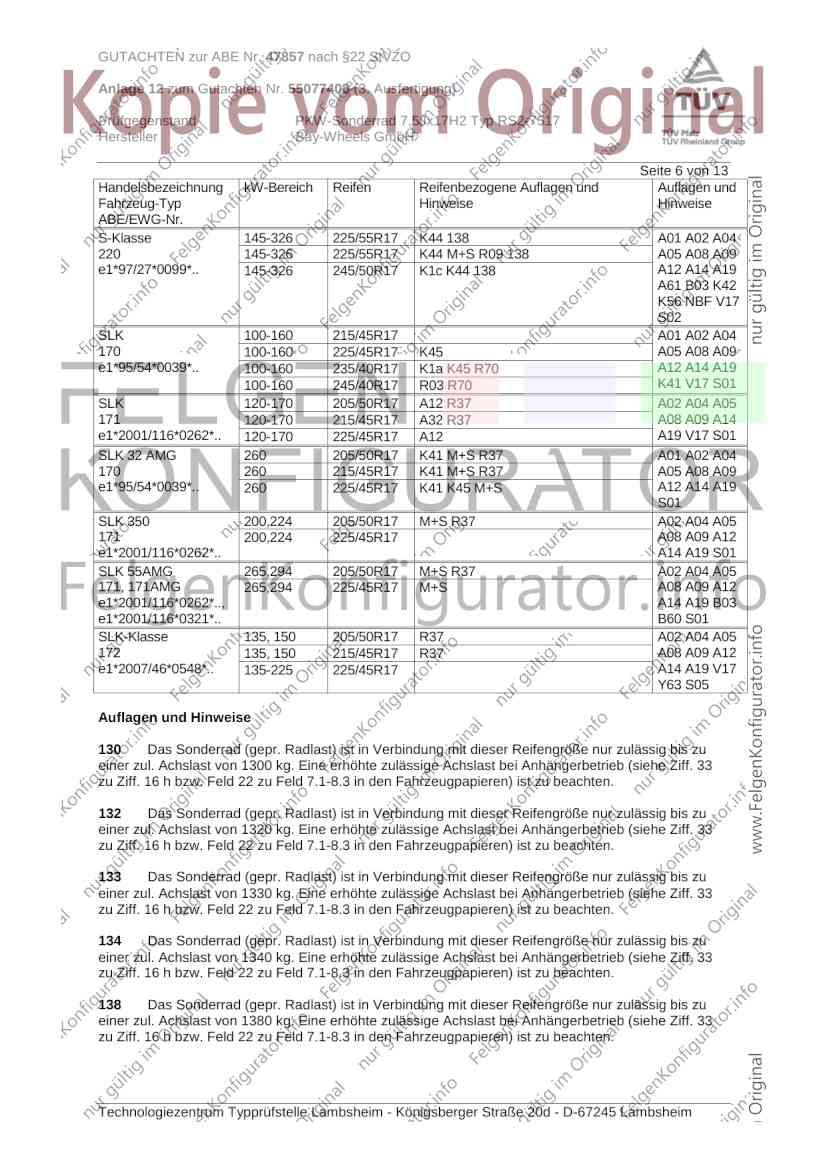

Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 145-326 225/55R17 K44 138 A01 A02 A04
220 145-326 225/55R17 K44 M+S R09 138 A05 A08 A09
e1*97/27*0099*.. 145-326 245/50R17 K1c K44 138 A12 A14 A19
A61 B03 K42
K56 NBF V17
S02
SLK 100-160 215/45R17 A01 A02 A04
170 100-160 225/45R17 K45 A05 A08 A09
e1*95/54*0039*.. 100-160 235/40R17 K1a K45 R70 A12 A14 A19
100-160 245/40R17 R03 R70 K41 V17 S01
SLK 120-170 205/50R17 A12 R37 A02 A04 A05
171 120-170 215/45R17 A32 R37 A08 A09 A14
e1*2001/116*0262*.. 120-170 225/45R17 A12 A19 V17 S01
SLK 32 AMG 260 205/50R17 K41 M+S R37 A01 A02 A04
170 260 215/45R17 K41 M+S R37 A05 A08 A09
e1*95/54*0039*.. 260 225/45R17 K41 K45 M+S A12 A14 A19
S01
SLK 350 200,224 205/50R17 M+S R37 A02 A04 A05
171 200,224 225/45R17 A08 A09 A12
e1*2001/116*0262*.. A14 A19 S01
SLK 55AMG 265,294 205/50R17 M+S R37 A02 A04 A05
171, 171AMG 265,294 225/45R17 M+S A08 A09 A12
e1*2001/116*0262*.., A14 A19 B03
e1*2001/116*0321*.. B60 S01
SLK-Klasse 135, 150 205/50R17 R37 A02 A04 A05
172 135, 150 215/45R17 R37 A08 A09 A12
e1*2007/46*0548*.. 135-225 225/45R17 A14 A19 V17
Y63 S05
Auflagen und Hinweise
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
133 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1330 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

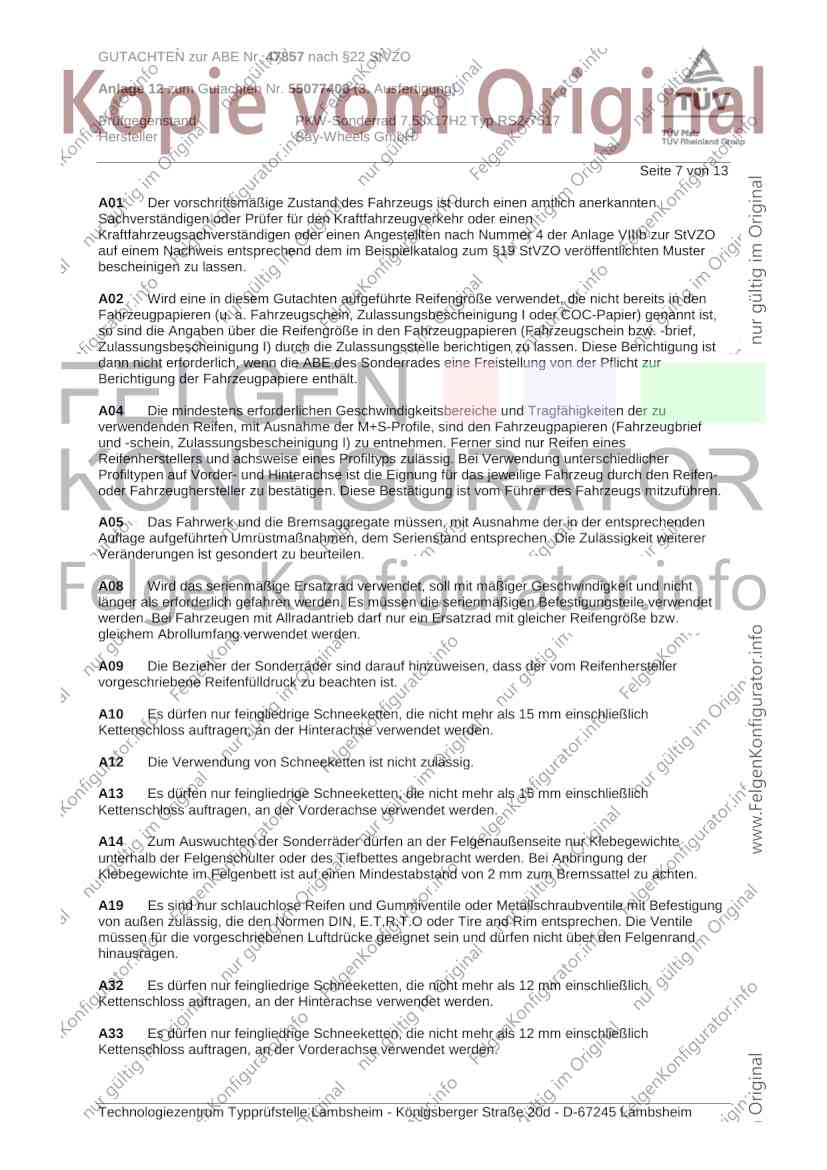

GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 7 von 13
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

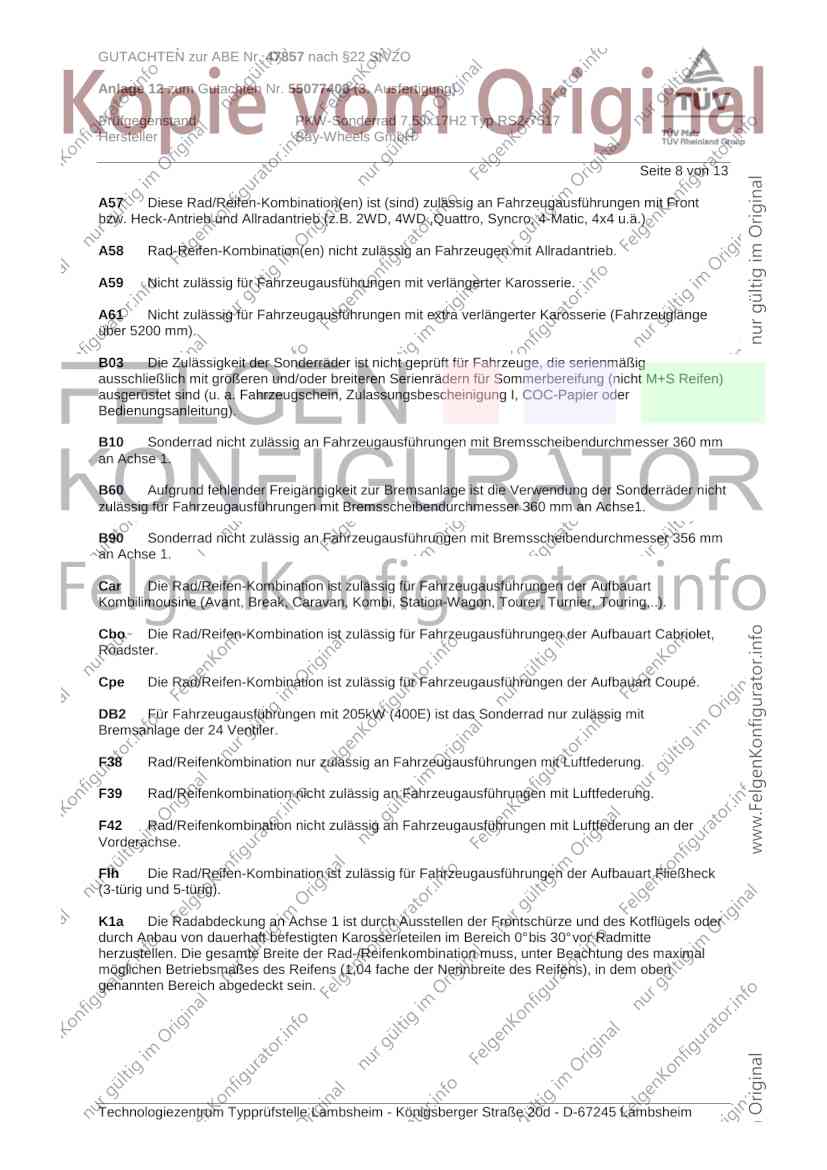

GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 8 von 13
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit
Bremsanlage der 24 Ventiler.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

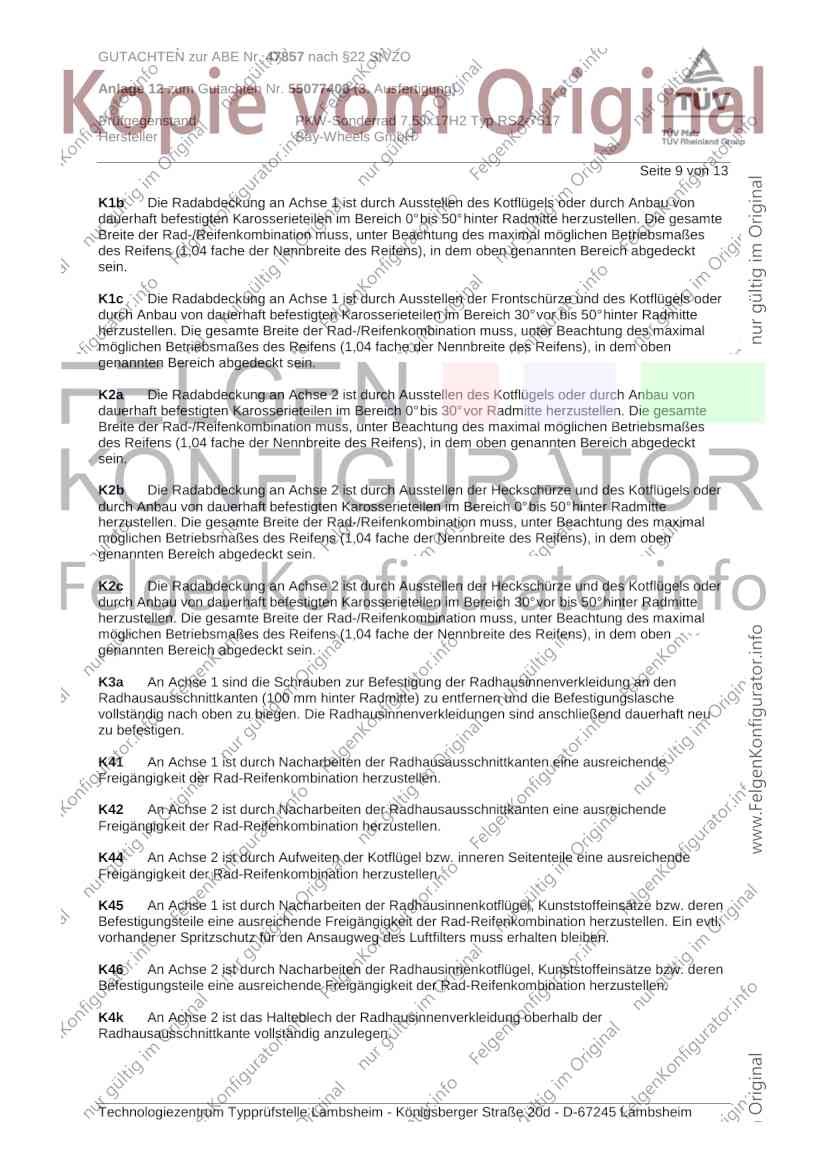

GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 9 von 13
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 10 von 13
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.

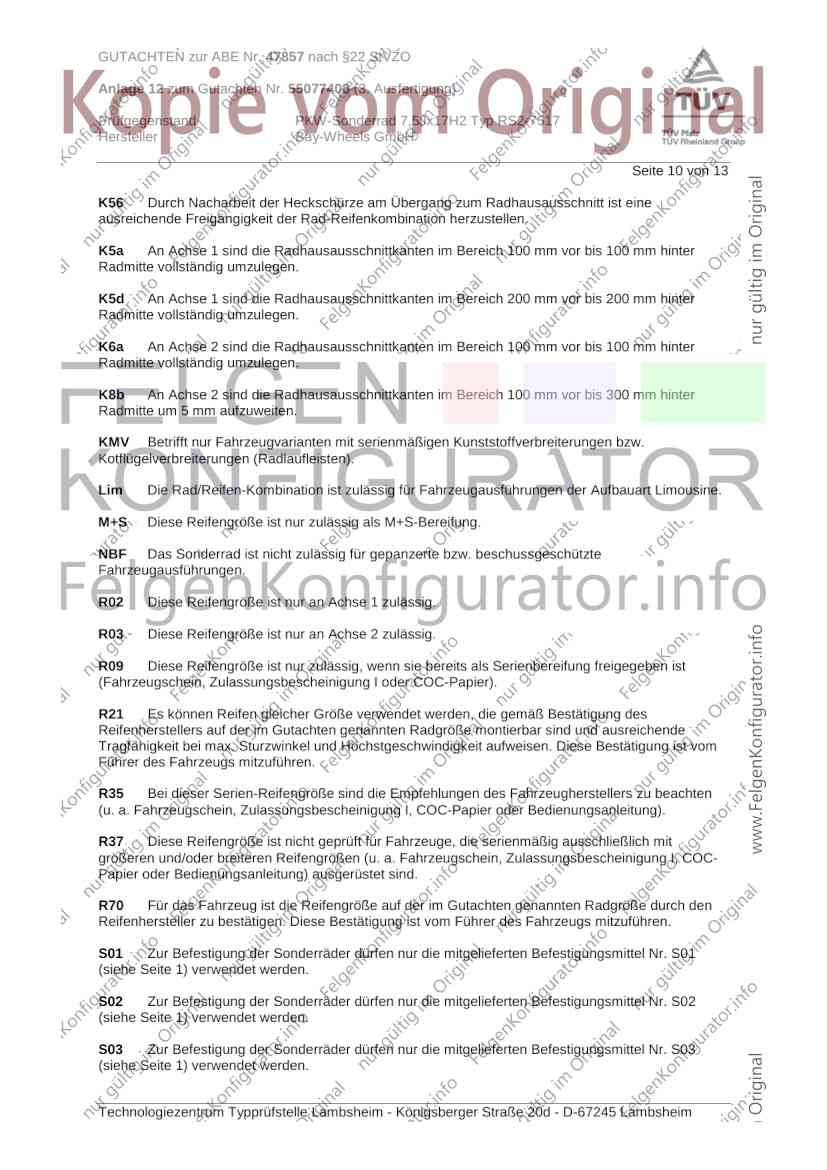

R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 11 von 13

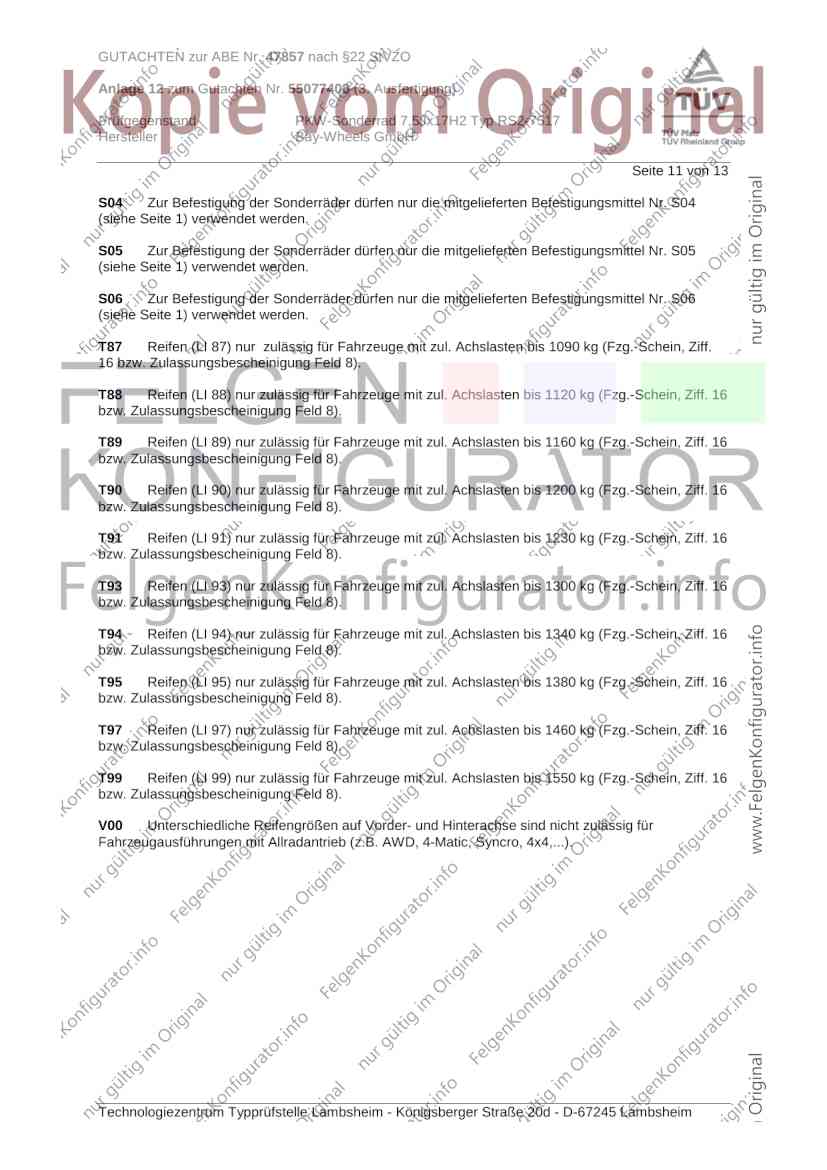

S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 12 von 13

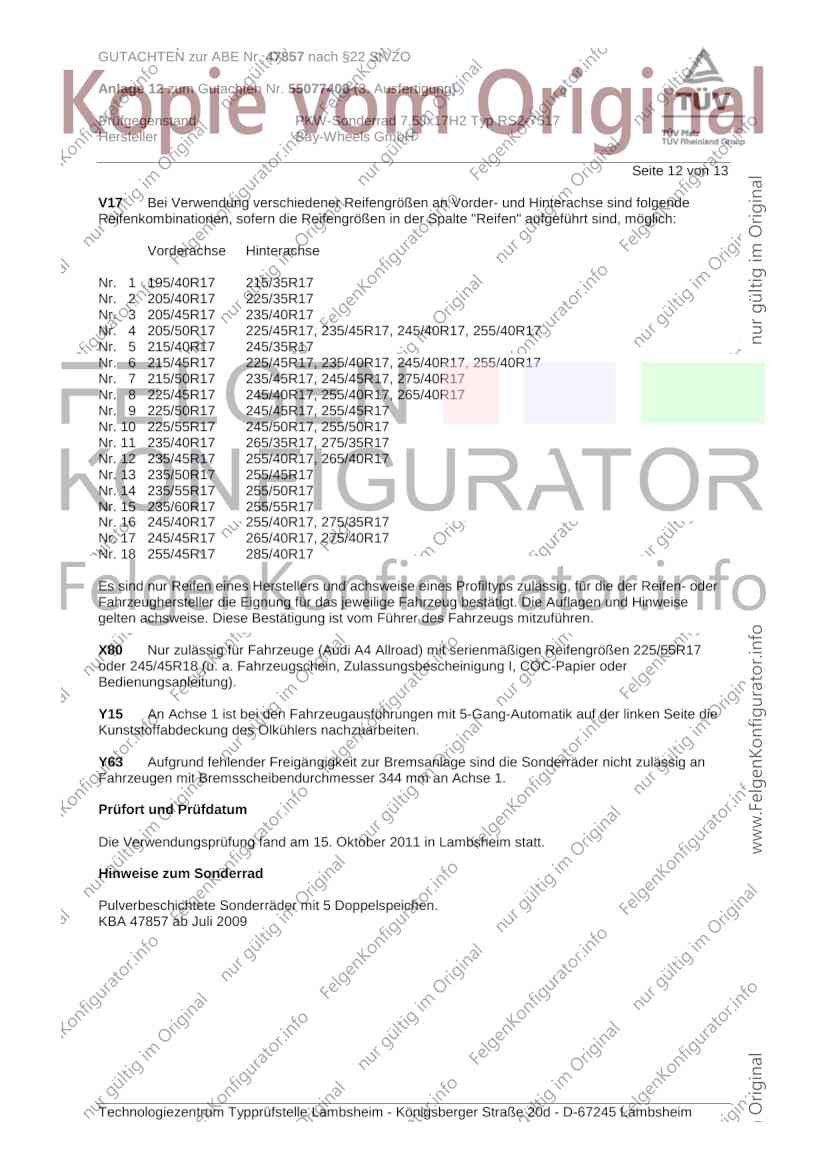

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 15. Oktober 2011 in Lambsheim statt.
Hinweise zum Sonderrad
Pulverbeschichtete Sonderräder mit 5 Doppelspeichen.
KBA 47857 ab Juli 2009
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47857 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55077408 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RS2-7517
Hersteller Bay-Wheels GmbH
Seite 13 von 13

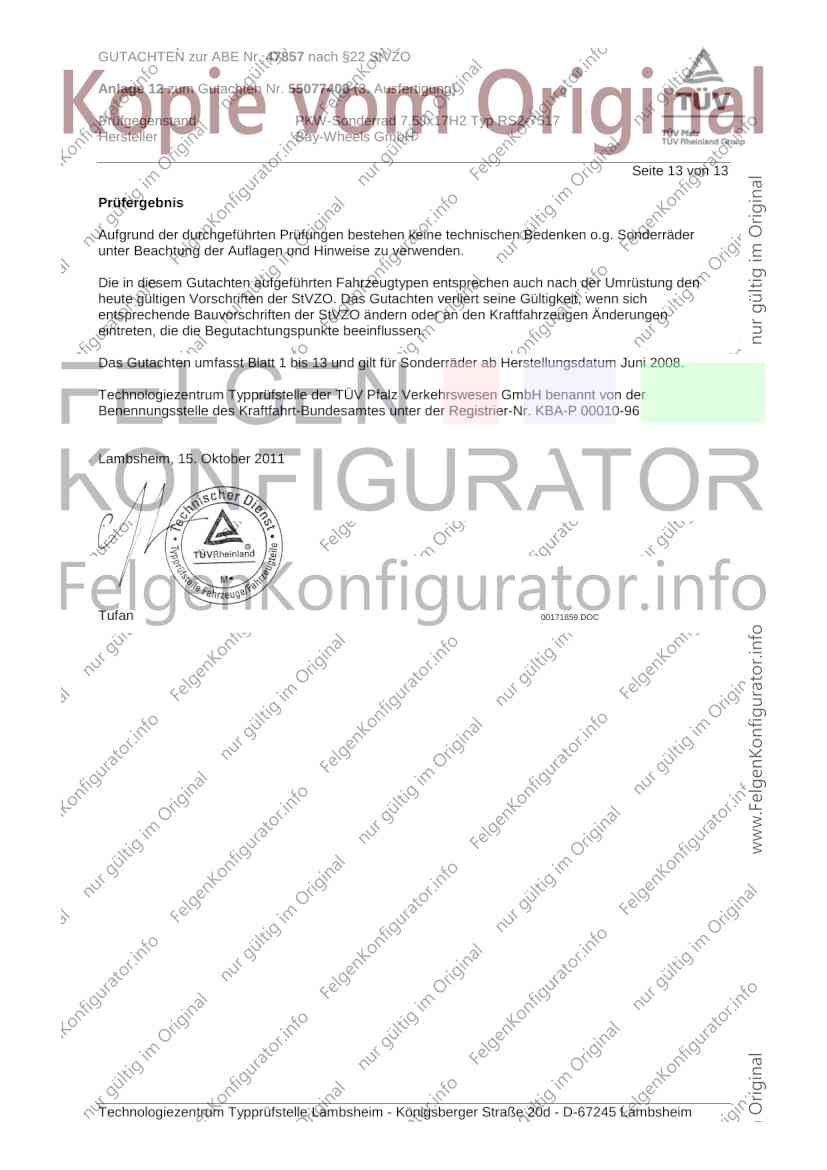

Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Juni 2008.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 15. Oktober 2011
Tufan 00171859.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
