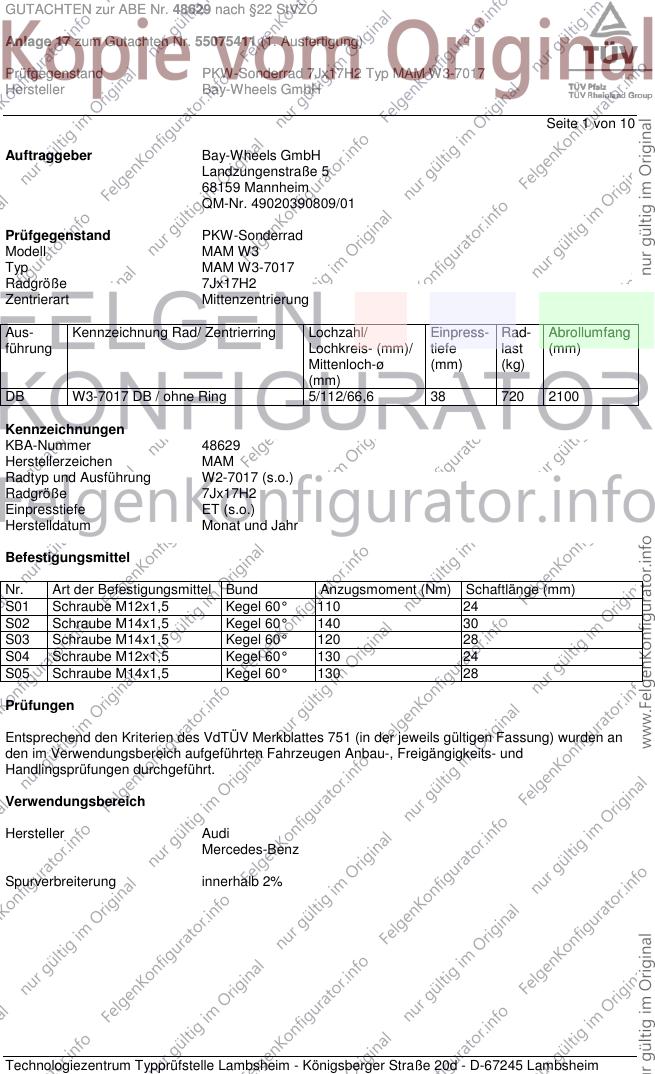

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 1 von 10
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB W3-7017 DB / ohne Ring 5/112/66,6 38 720 2100
Kennzeichnungen
KBA-Nummer 48629
Herstellerzeichen MAM
Radtyp und Ausführung W2-7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M12x1,5 Kegel 60° 130 24
S05 Schraube M14x1,5 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

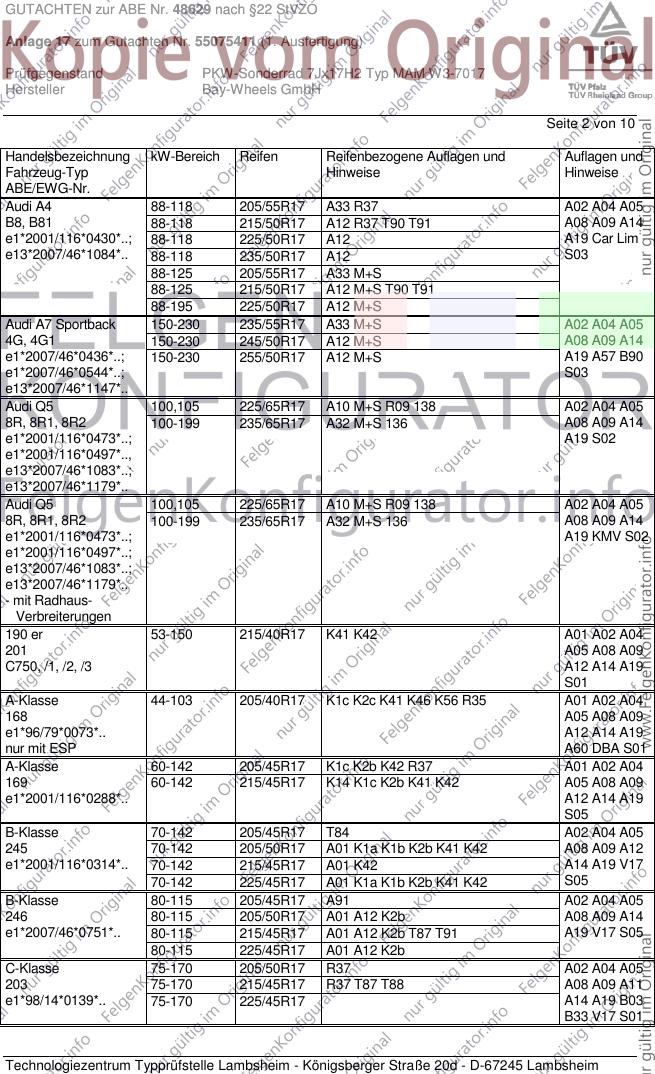

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 205/55R17 A33 R37 A02 A04 A05
B8, B81 88-118 215/50R17 A12 R37 T90 T91 A08 A09 A14
e1*2001/116*0430*..; 88-118 225/50R17 A12 A19 Car Lim
e13*2007/46*1084*.. 88-118 235/50R17 A12 S03
88-125 205/55R17 A33 M+S
88-125 215/50R17 A12 M+S T90 T91
88-195 225/50R17 A12 M+S
Audi A7 Sportback 150-230 235/55R17 A33 M+S A02 A04 A05
4G, 4G1 150-230 245/50R17 A12 M+S A08 A09 A14
e1*2007/46*0436*..; 150-230 255/50R17 A12 M+S A19 A57 B90
e1*2007/46*0544*..; S03
e13*2007/46*1147*..
Audi Q5 100,105 225/65R17 A10 M+S R09 138 A02 A04 A05
8R, 8R1, 8R2 100-199 235/65R17 A32 M+S 136 A08 A09 A14
e1*2001/116*0473*..; A19 S02
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
Audi Q5 100,105 225/65R17 A10 M+S R09 138 A02 A04 A05
8R, 8R1, 8R2 100-199 235/65R17 A32 M+S 136 A08 A09 A14
e1*2001/116*0473*..; A19 KMV S02
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- mit Radhaus-
Verbreiterungen
190 er 53-150 215/40R17 K41 K42 A01 A02 A04
201 A05 A08 A09
C750, /1, /2, /3 A12 A14 A19
S01
A-Klasse 44-103 205/40R17 K1c K2c K41 K46 K56 R35 A01 A02 A04
168 A05 A08 A09
e1*96/79*0073*.. A12 A14 A19
nur mit ESP A60 DBA S01
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 A01 A02 A04
169 60-142 215/45R17 K14 K1c K2b K41 K42 A05 A08 A09
e1*2001/116*0288*.. A12 A14 A19
S05
B-Klasse 70-142 205/45R17 T84 A02 A04 A05
245 70-142 205/50R17 A01 K1a K1b K2b K41 K42 A08 A09 A12
e1*2001/116*0314*.. 70-142 215/45R17 A01 K42 A14 A19 V17
70-142 225/45R17 A01 K1a K1b K2b K41 K42 S05
B-Klasse 80-115 205/45R17 A91 A02 A04 A05
246 80-115 205/50R17 A01 A12 K2b A08 A09 A14
e1*2007/46*0751*.. 80-115 215/45R17 A01 A12 K2b T87 T91 A19 V17 S05
80-115 225/45R17 A01 A12 K2b
C-Klasse 75-170 205/50R17 R37 A02 A04 A05
203 75-170 215/45R17 R37 T87 T88 A08 A09 A11
e1*98/14*0139*.. 75-170 225/45R17 A14 A19 B03
B33 V17 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

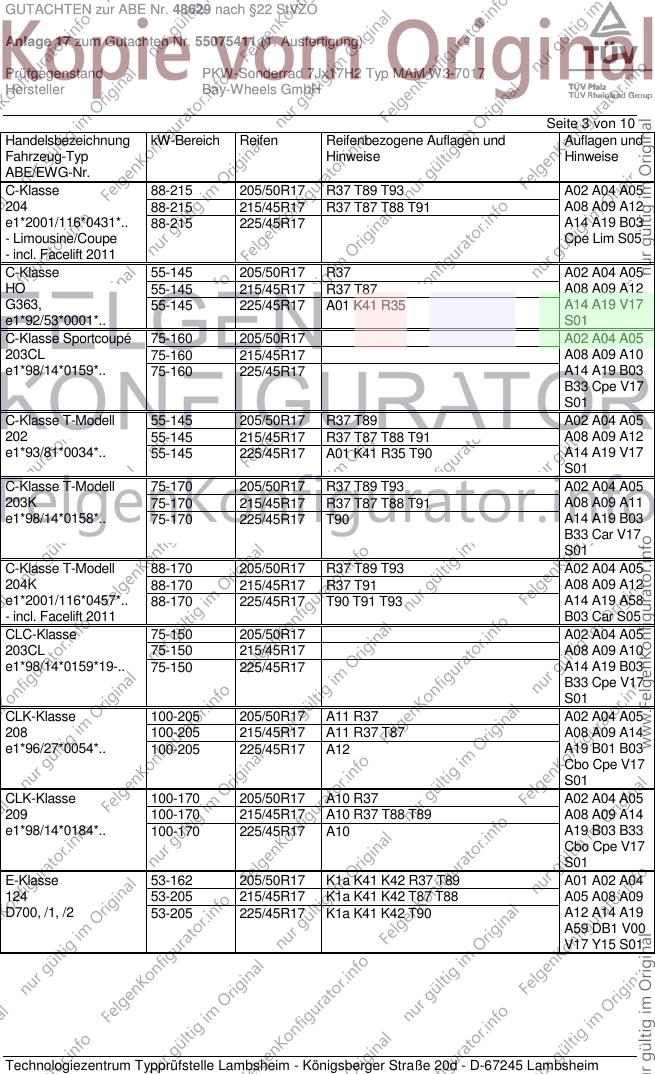

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 205/50R17 R37 T89 T93 A02 A04 A05
204 88-215 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*2001/116*0431*.. 88-215 225/45R17 A14 A19 B03
- Limousine/Coupe Cpe Lim S05
- incl. Facelift 2011
C-Klasse 55-145 205/50R17 R37 A02 A04 A05
HO 55-145 215/45R17 R37 T87 A08 A09 A12
G363, 55-145 225/45R17 A01 K41 R35 A14 A19 V17
e1*92/53*0001*.. S01
C-Klasse Sportcoupé 75-160 205/50R17 A02 A04 A05
203CL 75-160 215/45R17 A08 A09 A10
e1*98/14*0159*.. 75-160 225/45R17 A14 A19 B03
B33 Cpe V17
S01
C-Klasse T-Modell 55-145 205/50R17 R37 T89 A02 A04 A05
202 55-145 215/45R17 R37 T87 T88 T91 A08 A09 A12
e1*93/81*0034*.. 55-145 225/45R17 A01 K41 R35 T90 A14 A19 V17
S01
C-Klasse T-Modell 75-170 205/50R17 R37 T89 T93 A02 A04 A05
203K 75-170 215/45R17 R37 T87 T88 T91 A08 A09 A11
e1*98/14*0158*.. 75-170 225/45R17 T90 A14 A19 B03
B33 Car V17
S01
C-Klasse T-Modell 88-170 205/50R17 R37 T89 T93 A02 A04 A05
204K 88-170 215/45R17 R37 T91 A08 A09 A12
e1*2001/116*0457*.. 88-170 225/45R17 T90 T91 T93 A14 A19 A58
- incl. Facelift 2011 B03 Car S05
CLC-Klasse 75-150 205/50R17 A02 A04 A05
203CL 75-150 215/45R17 A08 A09 A10
e1*98/14*0159*19-.. 75-150 225/45R17 A14 A19 B03
B33 Cpe V17
S01
CLK-Klasse 100-205 205/50R17 A11 R37 A02 A04 A05
208 100-205 215/45R17 A11 R37 T87 A08 A09 A14
e1*96/27*0054*.. 100-205 225/45R17 A12 A19 B01 B03
Cbo Cpe V17
S01
CLK-Klasse 100-170 205/50R17 A10 R37 A02 A04 A05
209 100-170 215/45R17 A10 R37 T88 T89 A08 A09 A14
e1*98/14*0184*.. 100-170 225/45R17 A10 A19 B03 B33
Cbo Cpe V17
S01
E-Klasse 53-162 205/50R17 K1a K41 K42 R37 T89 A01 A02 A04
124 53-205 215/45R17 K1a K41 K42 T87 T88 A05 A08 A09
D700, /1, /2 53-205 225/45R17 K1a K41 K42 T90 A12 A14 A19
A59 DB1 V00
V17 Y15 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

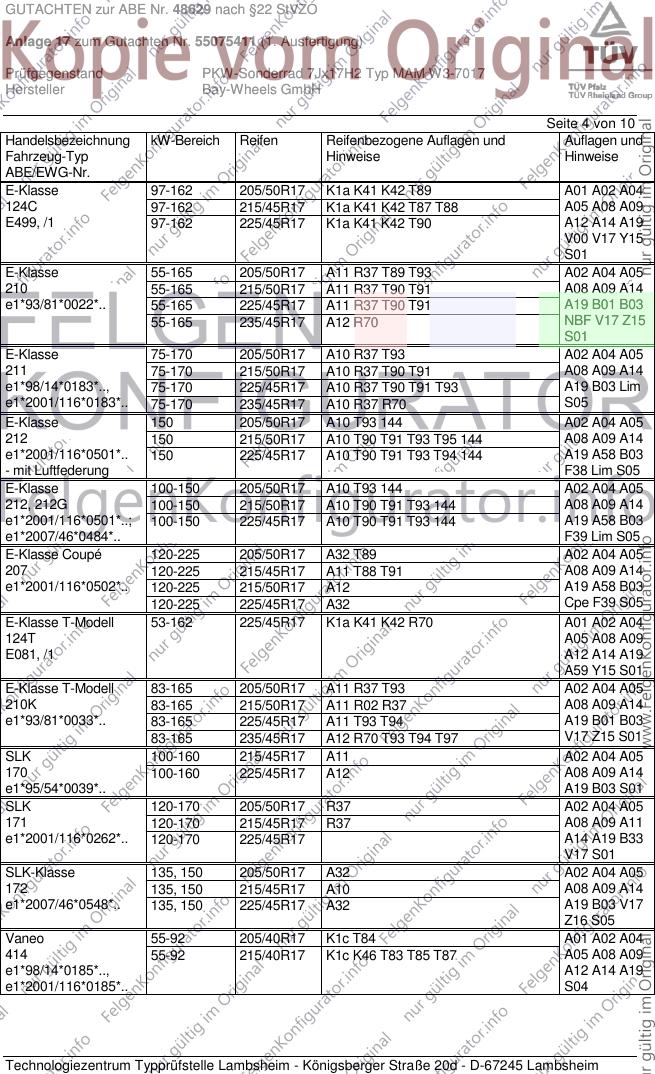

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 97-162 205/50R17 K1a K41 K42 T89 A01 A02 A04
124C 97-162 215/45R17 K1a K41 K42 T87 T88 A05 A08 A09
E499, /1 97-162 225/45R17 K1a K41 K42 T90 A12 A14 A19
V00 V17 Y15
S01
E-Klasse 55-165 205/50R17 A11 R37 T89 T93 A02 A04 A05
210 55-165 215/50R17 A11 R37 T90 T91 A08 A09 A14
e1*93/81*0022*.. 55-165 225/45R17 A11 R37 T90 T91 A19 B01 B03
55-165 235/45R17 A12 R70 NBF V17 Z15
S01
E-Klasse 75-170 205/50R17 A10 R37 T93 A02 A04 A05
211 75-170 215/50R17 A10 R37 T90 T91 A08 A09 A14
e1*98/14*0183*.., 75-170 225/45R17 A10 R37 T90 T91 T93 A19 B03 Lim
e1*2001/116*0183*.. 75-170 235/45R17 A10 R37 R70 S05
E-Klasse 150 205/50R17 A10 T93 144 A02 A04 A05
212 150 215/50R17 A10 T90 T91 T93 T95 144 A08 A09 A14
e1*2001/116*0501*.. 150 225/45R17 A10 T90 T91 T93 T94 144 A19 A58 B03
- mit Luftfederung F38 Lim S05
E-Klasse 100-150 205/50R17 A10 T93 144 A02 A04 A05
212, 212G 100-150 215/50R17 A10 T90 T91 T93 144 A08 A09 A14
e1*2001/116*0501*..; 100-150 225/45R17 A10 T90 T91 T93 144 A19 A58 B03
e1*2007/46*0484*.. F39 Lim S05
E-Klasse Coupé 120-225 205/50R17 A32 T89 A02 A04 A05
207 120-225 215/45R17 A11 T88 T91 A08 A09 A14
e1*2001/116*0502*.. 120-225 215/50R17 A12 A19 A58 B03
120-225 225/45R17 A32 Cpe F39 S05
E-Klasse T-Modell 53-162 225/45R17 K1a K41 K42 R70 A01 A02 A04
124T A05 A08 A09
E081, /1 A12 A14 A19
A59 Y15 S01
E-Klasse T-Modell 83-165 205/50R17 A11 R37 T93 A02 A04 A05
210K 83-165 215/50R17 A11 R02 R37 A08 A09 A14
e1*93/81*0033*.. 83-165 225/45R17 A11 T93 T94 A19 B01 B03
83-165 235/45R17 A12 R70 T93 T94 T97 V17 Z15 S01
SLK 100-160 215/45R17 A11 A02 A04 A05
170 100-160 225/45R17 A12 A08 A09 A14
e1*95/54*0039*.. A19 B03 S01
SLK 120-170 205/50R17 R37 A02 A04 A05
171 120-170 215/45R17 R37 A08 A09 A11
e1*2001/116*0262*.. 120-170 225/45R17 A14 A19 B33
V17 S01
SLK-Klasse 135, 150 205/50R17 A32 A02 A04 A05
172 135, 150 215/45R17 A10 A08 A09 A14
e1*2007/46*0548*.. 135, 150 225/45R17 A32 A19 B03 V17
Z16 S05
Vaneo 55-92 205/40R17 K1c T84 A01 A02 A04
414 55-92 215/40R17 K1c K46 T83 T85 T87 A05 A08 A09
e1*98/14*0185*.., A12 A14 A19
e1*2001/116*0185*.. S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

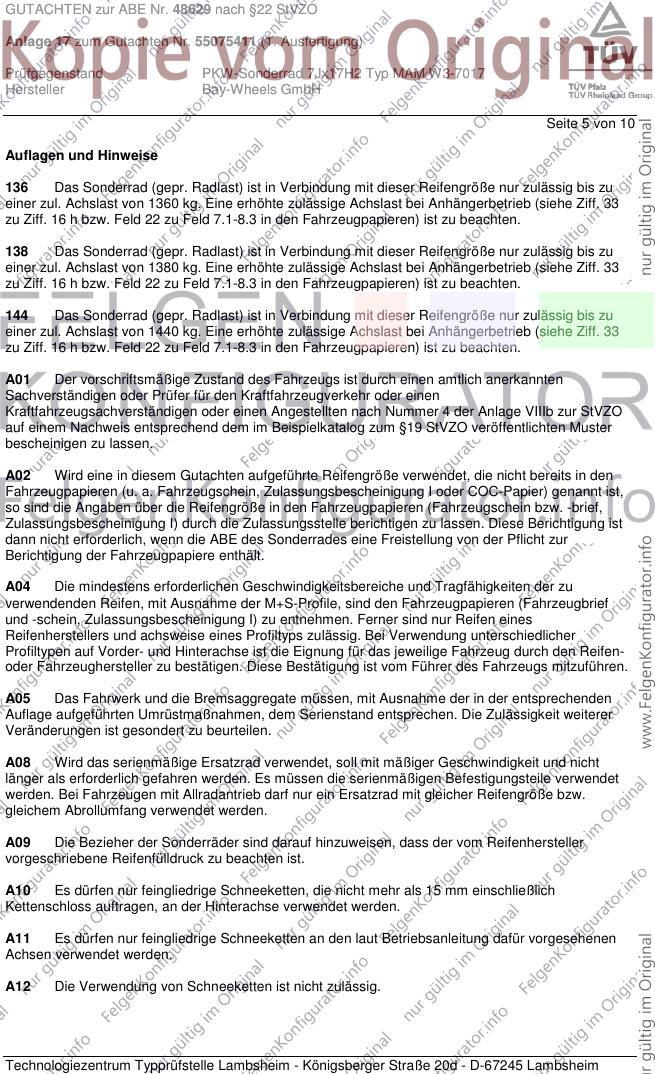

GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH
Seite 5 von 10
Auflagen und Hinweise
136 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1360 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige Schneeketten an den laut Betriebsanleitung dafür vorgesehenen
Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

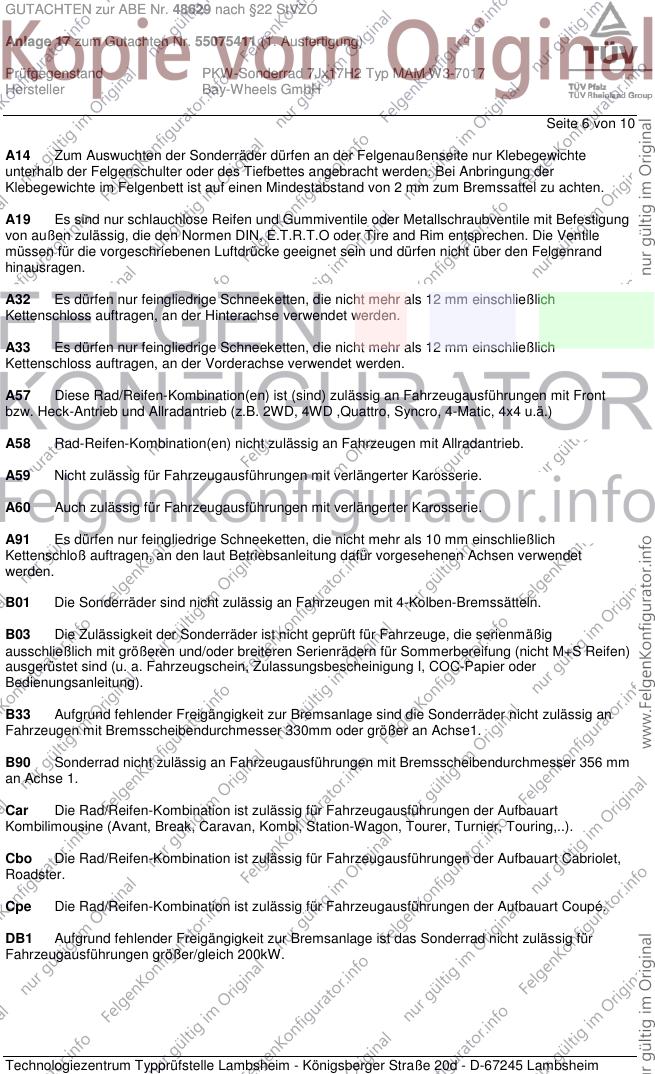

Seite 6 von 10
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile
müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den Felgenrand
hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD ,Quattro, Syncro, 4-Matic, 4x4 u.ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloß auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Bremssätteln.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring,..).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB1 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist das Sonderrad nicht zulässig für
Fahrzeugausführungen größer/gleich 200kW.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

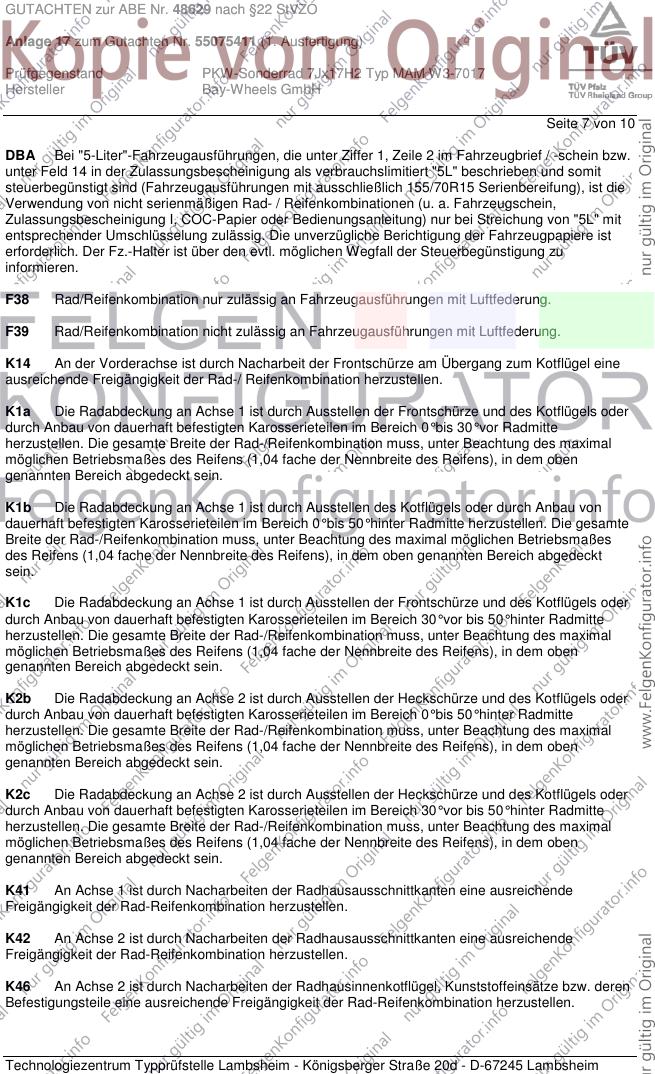

Seite 7 von 10
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

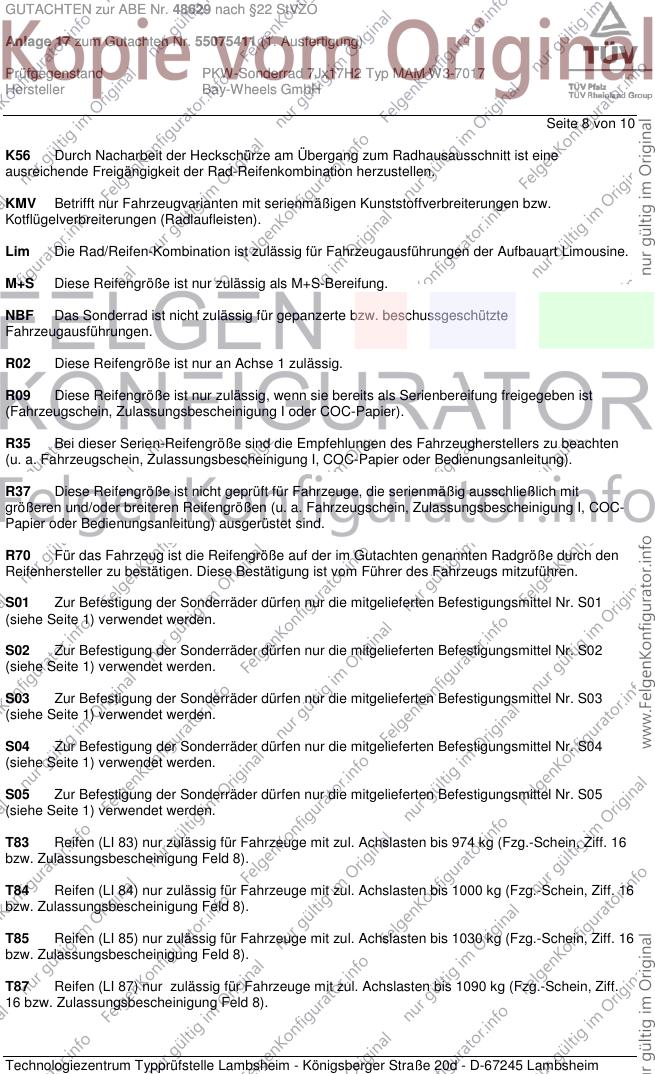

Seite 8 von 10
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

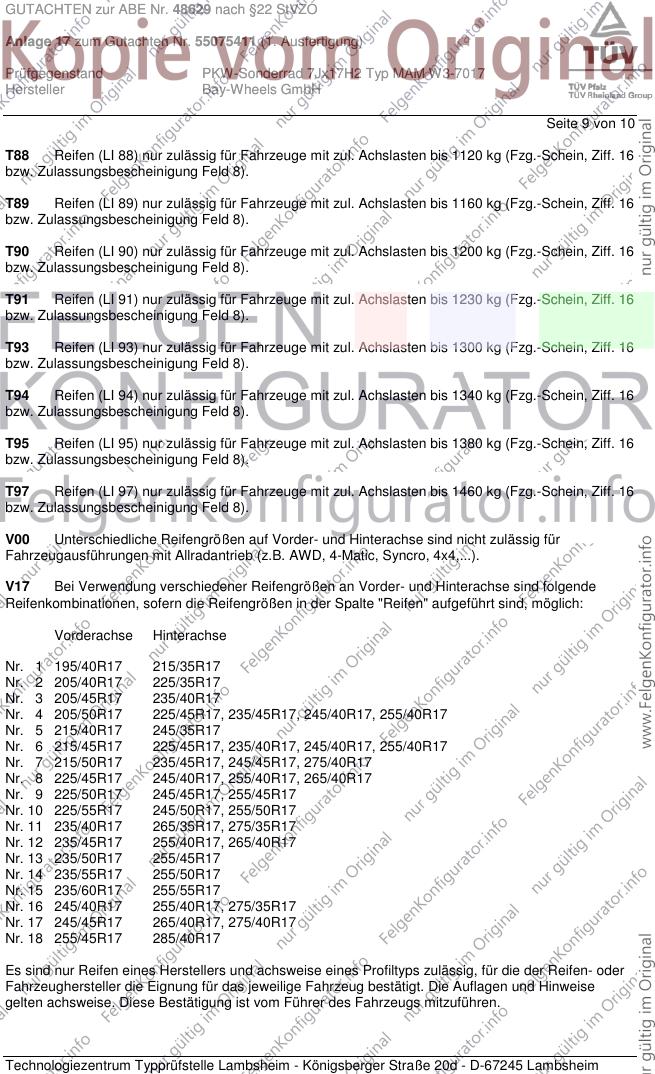

Seite 9 von 10
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Nr. 16 245/40R17 255/40R17, 275/35R17
Nr. 17 245/45R17 265/40R17, 275/40R17
Nr. 18 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48629 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075411 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ MAM W3-7017
Hersteller Bay-Wheels GmbH

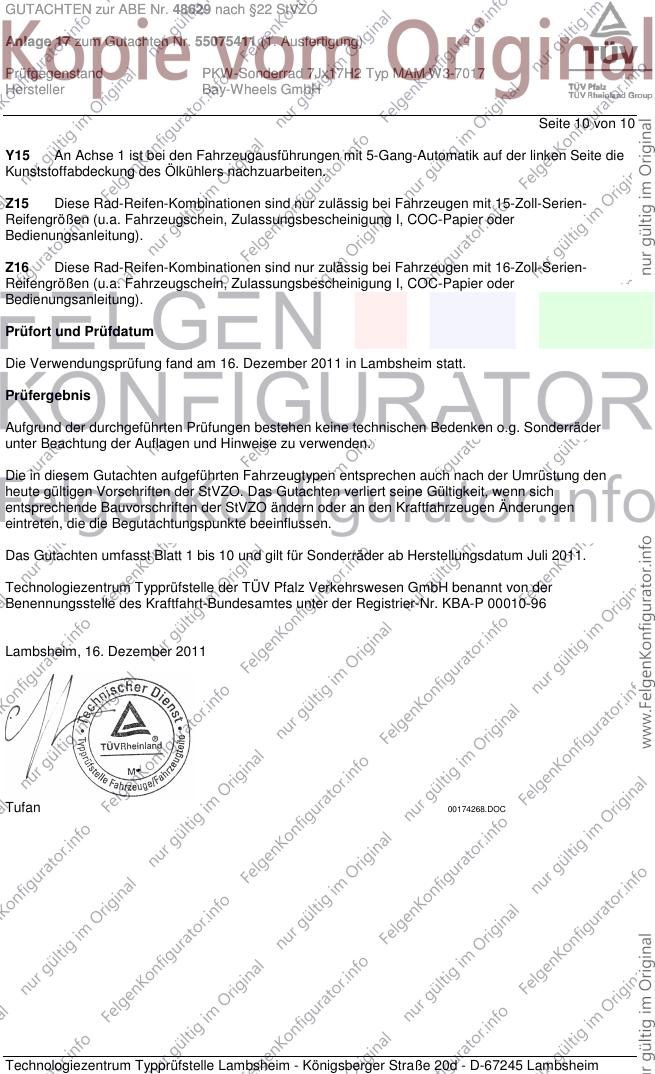

Seite 10 von 10
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Dezember 2011 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Technologiezentrum Typprüfstelle der TÜV Pfalz Verkehrswesen GmbH benannt von der
Benennungsstelle des Kraftfahrt-Bundesamtes unter der Registrier-Nr. KBA-P 00010-96
Lambsheim, 16. Dezember 2011
Tufan 00174268.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
