GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 12
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ V9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- V9020 LK112/Ø70-Ø66,6 5/112/66,6 35 825 2150
Nr. 2
Kennzeichnungen
KBA-Nummer 48728
Herstellerzeichen AUTEC
Radtyp und Ausführung V9020 (s.o.)
Radgröße 9Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 160 28
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 140 30
S05 Schraube M14x1,5 Kegel 60° 130 33
S06 Schraube M14x1,5 Kegel 60° 150 33
S07 Schraube M14x1,5 Kegel 60° 130 28
S08 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-200 245/30R20 A01 K1c K2b K41 K44 K45 K46 K56 A02 A04 A05
B8, B81 T90 A08 A09 A12
e1*2001/116*0430*..; 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56 A16 A73 A82
e13*2007/46*1084*.. T88 T92 Car Lim S03
88-200 265/30R20 A01 K1c K2c K41 K44 K45 K46 K56
T90 T94
Audi A5 100-200 245/30R20 T90 A02 A04 A05
B8, B81 100-200 255/30R20 T88 T92 A08 A09 A12
e1*2001/116*0430*..; 100-200 265/30R20 A16 A73 A82
e13*2007/46*1084*.. Cbo Cpe Flh
- Coupé, Cabrio S03
- Sportback
Audi A6 / A6 Avant 100-230 245/35R20 T95 A02 A04 A05
4G, 4G1 100-230 255/35R20 A01 K1a K2b T93 T97 A08 A09 A12
e1*2007/46*0436*..; 100-230 265/35R20 A01 K1a K1b K2b K8b T95 A16 A57 A82
e13*2007/46*1147*.. 100-230 275/30R20 A01 K1c K2b K3a K8b T93 T97 Car Lim NA1
100-230 275/35R20 A01 K1c K2b K3a K8b S03
Audi A6 allroad 150-230 235/45R20 T00 T96 A02 A04 A05
4G, 4G1 150-230 245/40R20 A01 K6w T99 A08 A09 A12
e1*2007/46*0436*..; 150-230 255/40R20 A01 K5w K6x T01 T97 A16 A56 A82
e13*2007/46*1147*.. 150-230 265/35R20 A01 K1a K1b K2b K3a K5x K6y K8e Car KMV S03
T99
150-230 265/40R20 A01 K1a K1b K2b K3a K5x K6y K8e
Audi A7 Sportback 150-230 245/35R20 T95 A02 A04 A05
4G, 4G1 150-230 255/35R20 T93 T97 A08 A09 A12
e1*2007/46*0436*..; 150-230 265/35R20 A16 A57 A82
e1*2007/46*0544*..; 150-230 275/30R20 T93 T97 S03
e13*2007/46*1147*.. 150-230 275/35R20
Audi A8 150-309 235/45R20 T96 A02 A04 A05
4H 150-309 245/40R20 T99 A08 A09 A12
e1*2007/46*0284*.. 150-309 255/40R20 A16 A57 A82
e1*2007/46*0398*.. 150-309 265/40R20 NBF S03
150-309 275/35R20
Audi Q5 100-200 235/45R20 A02 A04 A05
8R, 8R1, 8R2 100-200 245/45R20 A08 A09 A12
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a A16 A82 S04
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A02 A04 A05
8R, 8R1, 8R2 100-200 245/45R20 A08 A09 A12
e1*2001/116*0473*..; 100-200 255/45R20 A16 A82 KMV
e1*2001/116*0497*..; S04
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A02 A04
B8, B81 T90 A05 A08 A09
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56 A12 A16 A73
e13*2007/46*1084*.. Lim T92 A82 S03
245 265/30R20 Car K1c K2c K41 K44 K45 K46 K56
Lim T90 T94
Audi S5 245, 260 255/30R20 T92 A02 A04 A05
B8, B81 245, 260 265/30R20 T94 A08 A09 A12
e1*2001/116*0430*.., 260 245/30R20 T90 A16 A56 A73
e1*2001/116*0447*..; A82 Cbo Cpe
e13*2007/46*1084*.. Flh S03
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309 255/35R20 K1a K2b T97 A01 A02 A04
4G, 4G1 309 265/35R20 K1a K1b K2b K8b T95 T99 A05 A08 A09
e1*2007/46*0436*..; 309 275/30R20 K1c K2b K3a K8b T97 A12 A16 A56
e13*2007/46*1147*.. 309 275/35R20 K1c K2b K3a K8b A82 B94 BmK
Car Lim S03
Audi S7 Sportback 309 255/35R20 T97 A02 A04 A05
4G, 4G1 309 265/35R20 A08 A09 A12
e1*2007/46*0436*..; 309 275/30R20 T97 A16 A56 A82
e13*2007/46*1147*.. 309 275/35R20 B94 BmK S03
Audi S8 382 235/45R20 M+S T96 A02 A04 A05
4H 382 245/40R20 M+S T99 A08 A09 A12
e1*2007/46*0284*.. 382 255/40R20 M+S A16 A56 A82
382 265/40R20 B94 BmK
382 275/35R20 NBF
S03
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A02 A04
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A05 A08 A09
e1*98/14*0113*.. A12 A16 A73
A82 R21 V20
S06
CL-Klasse 285 245/35R20 R37 T91 T95 A02 A04 A05
216 285,320 255/35R20 A01 K1a K1b K41 T93 T97 A08 A09 A12
e1*2001/116*0372*.. 285,320 265/30R20 A01 K1a K1b K41 K45 T94 A16 A74 A82
285,320 265/35R20 A01 K1a K1b K41 K45 T95 T99 Cpe RDK V00
285,320 275/30R20 R03 T97 VS0 S08
285,320 275/35R20 R03
E-Klasse 75-215 245/30R20 T90 A02 A04 A05
211 A08 A09 A12
e1*98/14*0183*.., A16 A74 A82
e1*2001/116*0183*.. Lim R21 S07
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A02 A04
212 A05 A08 A09
e1*2001/116*0501*.. A12 A16 A58
- mit Luftfederung A82 F38 Lim
S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A02 A04
212, 212G A05 A08 A09
e1*2001/116*0501*..; A12 A16 A58
e1*2007/46*0484*.. A82 F39 Lim
S07
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5c K5k K6g K8d R70 A01 A02 A04
207 T88 A05 A08 A09
e1*2001/116*0502*.. A12 A16 A58
A82 Cpe F39
Y63 S07
GLK-Klasse 100-225 235/45R20 K1b A01 A02 A04
204X 100-225 245/40R20 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 100-225 255/40R20 K1c K2c K5a K6a A12 A16 A82
100-225 275/35R20 K2c K6a K8a R03 V20 S08
100-225 275/40R20 K2c K6a K8a R03
105-200 245/45R20 K1c K2a K2b
M-Klasse 110-215 275/40R20 A01 K1a K2c KOV T02 160 A02 A04 A05
163 110-255 275/40R20 KMV T02 160 A08 A09 A12
e1*96/79*0083*.. A16 A82 S02
S-Klasse 110-300 245/35R20 K1a K41 K42 K45 T91 T95 A01 A02 A04
140 110-300 255/35R20 K1a K41 K42 K45 K46 T93 T97 A05 A08 A09
F690, 110-300 265/35R20 K1c K41 K42 K44 K45 K46 A12 A16 A82
e1*96/27*0056*.. 110-300 275/30R20 K42 K44 K46 R03 T93 T97 K2c R21 V20
S06
S-Klasse 205-290 245/35R20 K1a K41 K42 K45 T95 A01 A02 A04
140C 205-290 255/35R20 K1a K41 K42 K45 K46 T93 T97 A05 A08 A09
G165, 205-290 265/35R20 K1c K41 K42 K44 K45 K46 T95 A12 A16 A82
e1*96/27*0057*.. 205-290 275/30R20 K42 K44 K46 R03 K2c R21 V20
S06
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A02 A04
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A05 A08 A09
e1*97/27*0099*.. A12 A16 A61
A73 A82 NBF
R21 V20 S06
S-Klasse 150-285 245/35R20 R37 T95 A02 A04 A05
221 150-320 255/35R20 T93 T97 A08 A09 A12
e1*2001/116*0335*.. 150-320 265/30R20 A01 K1a K1b K41 T94 A16 A74 A82
150-320 265/35R20 A01 K1a K1b K41 T95 RDK V00
150-320 275/30R20 R03 T97 VS0
150-320 275/35R20 A01 K42 R03 S08
SL 170-285 255/30R20 T88 T92 A02 A04 A05
230 A08 A09 A12
e1*98/14*0169*.. A16 A74 A82
R21 RDK S07
SL 225, 320 255/30R20 A10 T88 T92 A02 A04 A05
231 A08 A09 A16
e1*2007/46*0803*.. A82 X36 S05
SL 600 368,380 255/30R20 T92 A02 A04 A05
230 A08 A09 A12
e1*98/14*0169*.. A16 A74 A82
R21 RDK S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 12
Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte
unterhalb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte
ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 6 von 12
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A73 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
der Hersteller Alligator bzw. BERU können auch folgende RDKS-Ventile verwendet werden:
Ventilfarbe: keine
Ventillänge [mm]: 43
BERU Artikel-Nr.: 0 535 007 001
Alligator Artikel-Nr.: 590 337 bzw. 590 338
Bei der Montage/Demontage der Ventile, der Elektronik und der Reifen sind die Hinweise, Vorgaben
und Montaganleitungen des Ventil-, Fahrzeug- und Sonderradherstellers unbedingt zu beachten!
A74 Bei Fahrzeugen mit serienmäßigem, elektronischem Reifendruckkontrollsystem (RDK, RDC)
können die Serien-Ventile verwendet werden. Bei der Montage/Demontage der Ventile mit
Elektronikteil und der Reifen sind die Hinweise, Vorgaben und Montaganleitungen des Ventil-,
Fahrzeug- oder Sonderradherstellers unbedingt zu beachten!
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
B94 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 400 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 8 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 12
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG

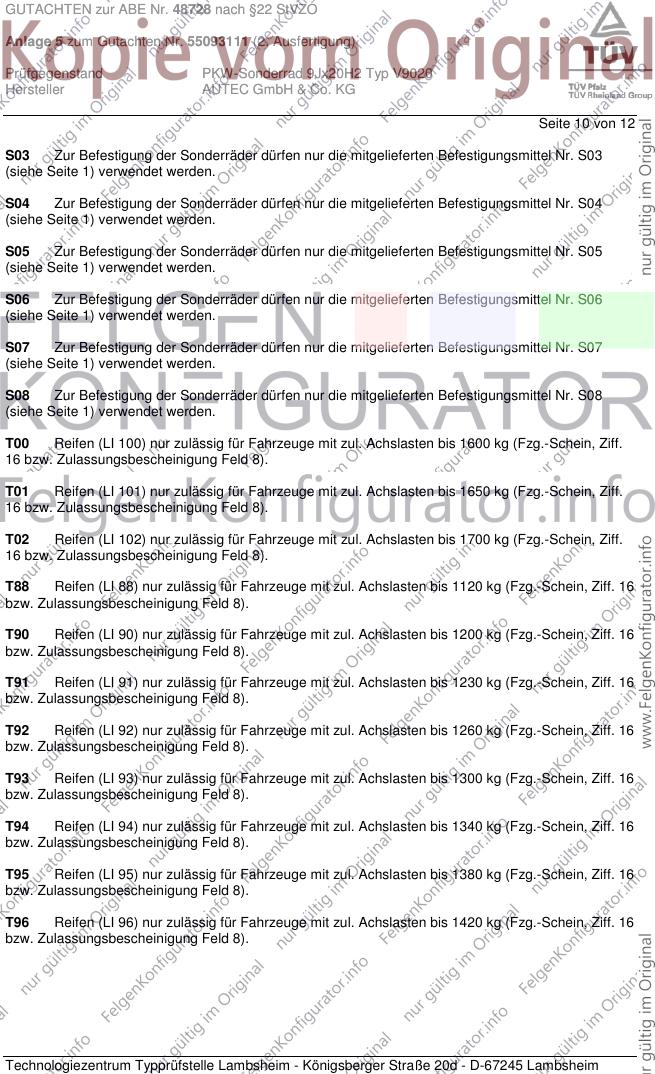

Seite 10 von 12
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 12
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/45R20 255/40R20
Nr. 4 245/30R20 285/25R20, 295/25R20
Nr. 5 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 6 245/40R20 275/35R20, 285/35R20
Nr. 7 245/45R20 275/40R20
Nr. 8 255/30R20 295/25R20, 305/25R20
Nr. 9 255/35R20 285/30R20, 295/30R20
Nr. 10 255/40R20 285/35R20, 295/35R20
Nr. 11 255/45R20 285/40R20
Nr. 12 265/30R20 305/25R20, 325/25R20
Nr. 13 265/35R20 295/30R20, 305/30R20
Nr. 14 265/45R20 295/40R20
Nr. 15 275/35R20 305/30R20
Nr. 16 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG

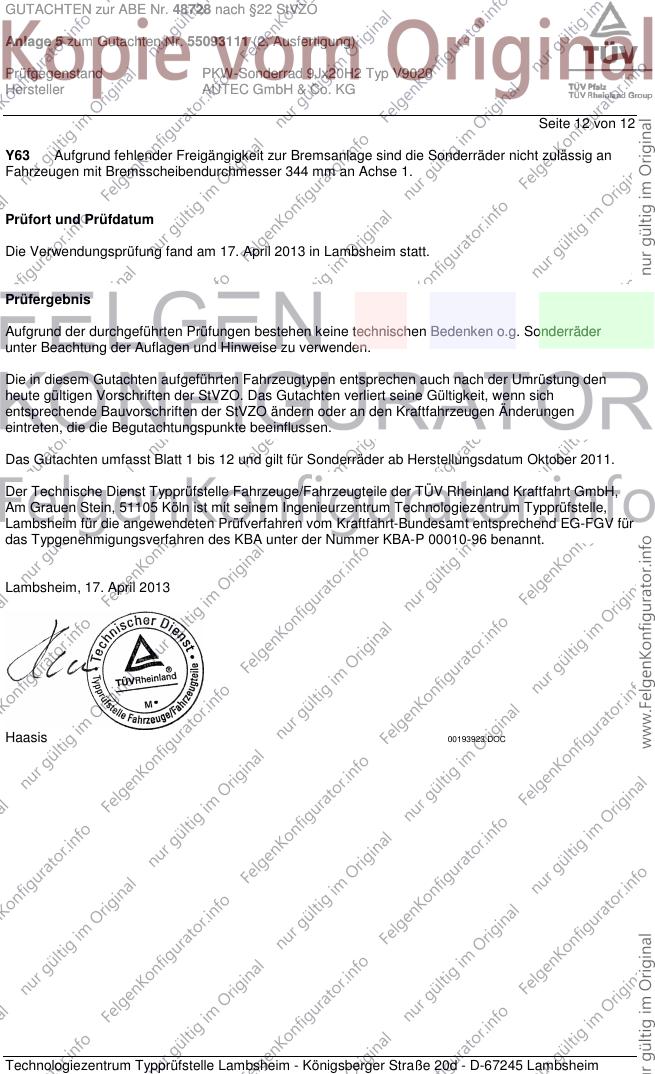

Seite 12 von 12
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 17. April 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 17. April 2013
Haasis 00193923.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
