ABE: 47705
Design:
C 14
Radnummer:
C14 757 35 91S
Daten:
7.5x17" ET35 LK5/112/66.5
CMS 536/12
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:

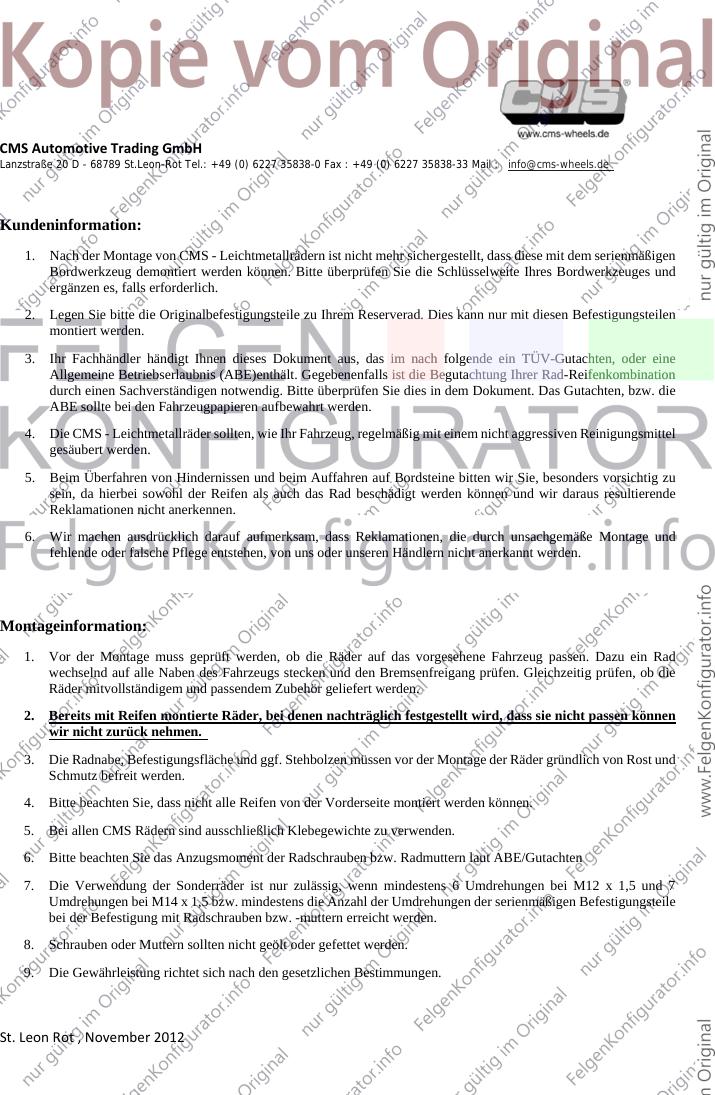

1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 47705*02
Gerät: Sonderräder für Personenkraftwagen
7½ J x 17 EH2+
Typ: C14 757
Inhaber der ABE CMS Automotive Trading GmbH
und Hersteller: DE - 68789 St. Leon-Rot
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 47705*02

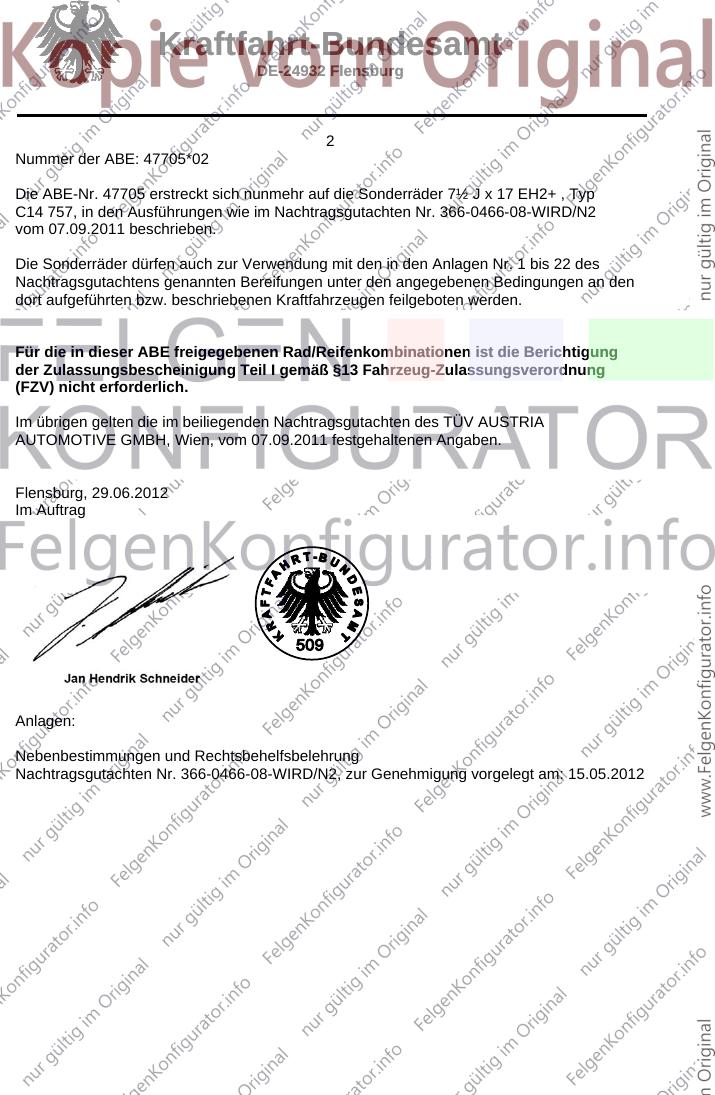

Die ABE-Nr. 47705 erstreckt sich nunmehr auf die Sonderräder 7½ J x 17 EH2+ , Typ
C14 757, in den Ausführungen wie im Nachtragsgutachten Nr. 366-0466-08-WIRD/N2
vom 07.09.2011 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr. 1 bis 22 des
Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an den
dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten des TÜV AUSTRIA
AUTOMOTIVE GMBH, Wien, vom 07.09.2011 festgehaltenen Angaben.
Flensburg, 29.06.2012
Im Auftrag
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 366-0466-08-WIRD/N2, zur Genehmigung vorgelegt am: 15.05.2012
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 47705*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
TÜV AUSTRIA Deutschstraße 10 11-TAAP-2613
AUTOMOTIVE GMBH A-1230 Wien
Räder- und Reifenprüfung
Seite: 1 von 5
GUTACHTEN ZUR ERTEIL UNG EINES NACHTRAGS ZUR
ABE 47 705
366-0466-08-WIRD/N2
Antragsteller: CMS Automotive Trading GmbH
68789 St. Leon-Rot
Art: Sonderrad 7 1/2 J X 17 EH2+
Typ: C14 757
Die in den Anlagen aufgeführten Fahrzeugtypen entsprechen auch nach erfolgter Umrüstung den heute
gültigen Vorschriften der StVZO. Das vorliegende Gutachten zur Erteilung eines Nachtrags zur ABE 47705
verliert seine Gültigkeit, wenn sich durch Umrüstung berührte Bauvorschriften der StVZO ändern oder an
den Kraftfahrzeugen Änderungen eintreten, die die Begutachtungspunkte beeinflussen.
0. Hinweise
Die LM-Sonderräder können auch mit 7,5 J X 17 EH2+ gekennzeichnet sein.
Die Ausführungsvariante C14 757 4191S ML57,1 ist nur zulässig für Räder ab Gießdatum 04/10 mit
Kennzeichnung auf der Radinnenseite.
Die Verwendungsbereiche wurden teilweise aktualisiert.
Die Ausführungsbezeichnung Kennzeichnung Radausführung wurde aktualisiert.
Folgende Radausführungen sind neu, bzw. es ergaben sich Änderungen im Verwendungsbereich.
C14 757 41 91S C14 757 41 70S C14 757 38 59
C14 757 35 16 C14 757 41 95S C14 757 45 07
C14 757 45 56 C14 757 40 10 C14 757 48 60S
I. Übersicht

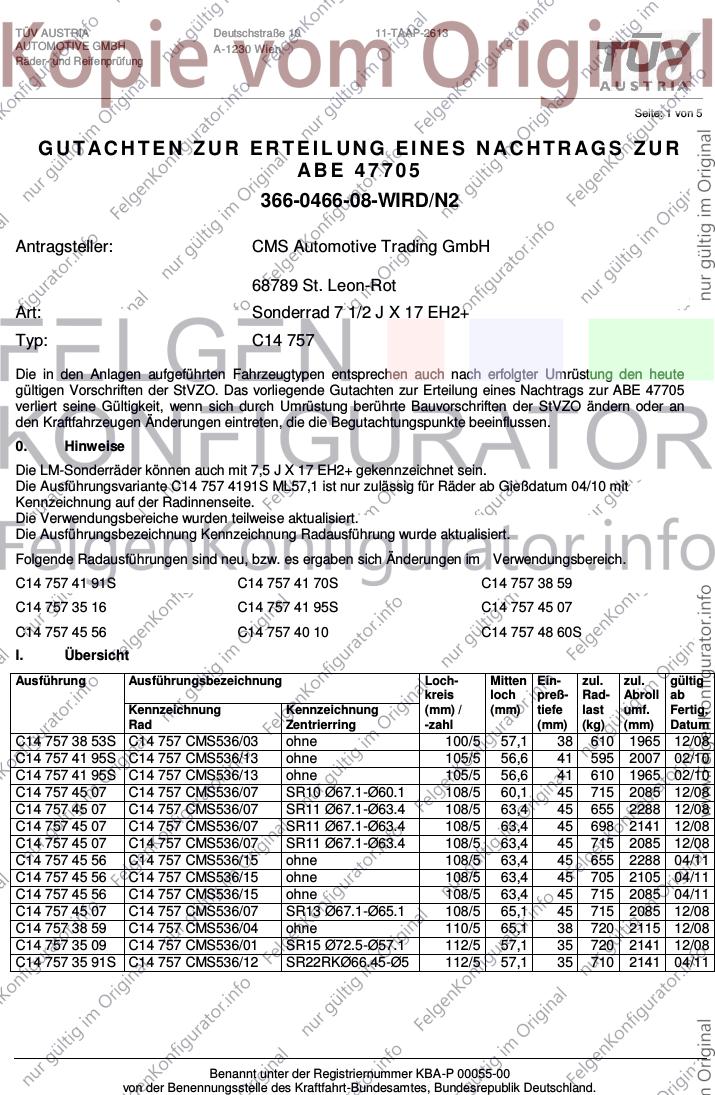

Ausführung Ausführungsbezeichnung Loch- Mitten Ein- zul. zul. gültig
kreis loch preß- Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) / (mm) tiefe last umf. Fertig.
Rad Zentrierring -zahl (mm) (kg) (mm) Datum
C14 757 38 53S C14 757 CMS536/03 ohne 100/5 57,1 38 610 1965 12/08
C14 757 41 95S C14 757 CMS536/13 ohne 105/5 56,6 41 595 2007 02/10
C14 757 41 95S C14 757 CMS536/13 ohne 105/5 56,6 41 610 1965 02/10
C14 757 45 07 C14 757 CMS536/07 SR10 Ø67.1-Ø60.1 108/5 60,1 45 715 2085 12/08
C14 757 45 07 C14 757 CMS536/07 SR11 Ø67.1-Ø63.4 108/5 63,4 45 655 2288 12/08
C14 757 45 07 C14 757 CMS536/07 SR11 Ø67.1-Ø63.4 108/5 63,4 45 698 2141 12/08
C14 757 45 07 C14 757 CMS536/07 SR11 Ø67.1-Ø63.4 108/5 63,4 45 715 2085 12/08
C14 757 45 56 C14 757 CMS536/15 ohne 108/5 63,4 45 655 2288 04/11
C14 757 45 56 C14 757 CMS536/15 ohne 108/5 63,4 45 705 2105 04/11
C14 757 45 56 C14 757 CMS536/15 ohne 108/5 63,4 45 715 2085 04/11
C14 757 45 07 C14 757 CMS536/07 SR13 Ø67.1-Ø65.1 108/5 65,1 45 715 2085 12/08
C14 757 38 59 C14 757 CMS536/04 ohne 110/5 65,1 38 720 2115 12/08
C14 757 35 09 C14 757 CMS536/01 SR15 Ø72.5-Ø57.1 112/5 57,1 35 720 2141 12/08
C14 757 35 91S C14 757 CMS536/12 SR22RKØ66.45-Ø5 112/5 57,1 35 710 2141 04/11
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47705
Fahrzeugteil: Sonderrad 7 1/2 J X 17 EH2+ Radtyp: C14 757
Antragsteller: CMS Automotive Trading GmbH Stand: 07.09.2011
__________________________________________________________________________________________________________________
Seite: 2 von 5
7.1
C14 757 35 91S C14 757 CMS536/12 SR22RKØ66.45-Ø5 112/5 57,1 35 720 2115 04/11
7.1
C14 757 41 60S C14 757 CMS536/06 ohne 112/5 57,1 41 710 2141 12/08
C14 757 41 91S C14 757 CMS536/11 SR22RKØ66.45-Ø5 112/5 57,1 41 710 2141 04/10
7.1
C14 757 41 91S C14 757 CMS536/11 SR22RKØ66.45-Ø5 112/5 57,1 41 720 2115 04/10
7.1
C14 757 48 60S C14 757 CMS536/10 ohne 112/5 57,1 48 720 2115 12/08
C14 757 35 09 C14 757 CMS536/01 SR17 Ø72.5-Ø66.6 112/5 66,6 35 688 2251 12/08
C14 757 35 09 C14 757 CMS536/01 SR17 Ø72.5-Ø66.6 112/5 66,6 35 720 2141 12/08
C14 757 35 91S C14 757 CMS536/12 ohne 112/5 66,6 35 700 2178 04/11
C14 757 35 91S C14 757 CMS536/12 ohne 112/5 66,6 35 720 2115 04/11
C14 757 41 91S C14 757 CMS536/11 ohne 112/5 66,6 41 700 2178 12/08
C14 757 41 91S C14 757 CMS536/11 ohne 112/5 66,6 41 720 2115 12/08
C14 757 48 09 C14 757 CMS536/08 SR17 Ø72.5-Ø66.6 112/5 66,6 48 700 2178 12/08
C14 757 40 10 C14 757 CMS536/05 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 680 2250 12/08
C14 757 40 10 C14 757 CMS536/05 SR10 Ø67.1-Ø60.1 114,3/5 60,1 40 720 2115 12/08
C14 757 40 10 C14 757 CMS536/05 SR12 Ø67.1-Ø64.1 114,3/5 64,1 40 693 2208 12/08
C14 757 40 10 C14 757 CMS536/05 SR12 Ø67.1-Ø64.1 114,3/5 64,1 40 720 2115 12/08
C14 757 40 10 C14 757 CMS536/05 SR14 Ø67.1-Ø66.1 114,3/5 66,1 40 712 2141 12/08
C14 757 40 10 C14 757 CMS536/05 ohne 114,3/5 67,1 40 680 2251 12/08
C14 757 40 10 C14 757 CMS536/05 ohne 114,3/5 67,1 40 700 2178 12/08
C14 757 40 10 C14 757 CMS536/05 ohne 114,3/5 67,1 40 720 2115 12/08
C14 757 41 70S C14 757 CMS536/14 ohne 115/5 70,1 41 700 2178 02/10
C14 757 41 70S C14 757 CMS536/14 ohne 115/5 70,1 41 720 2115 02/10
C14 757 35 16 C14 757 CMS536/02 SRZ11 Ø72.6-Ø67.1 120/5 67,1 35 685 2105 12/08
C14 757 35 16 C14 757 CMS536/02 ohne 120/5 72,6 35 660 2178 12/08
C14 757 35 16 C14 757 CMS536/02 ohne 120/5 72,6 35 685 2105 12/08
I.1. Beschreibung der Sonderräder
Antragsteller :CMS Automotive Trading GmbH
68789 St. Leon-Rot
Hersteller : CMS Automotive Trading GmbH
68789 St. Leon-Rot
Handelsmarke : C14
Art der Sonderräder : LM-Sonderräder, einteilig, Mittenbohrung mit einer Kappe abgedeckt
Korrosionsschutz : Mehrschicht-Einbrennlackierung
Masse des Rades : ca. 10,4 kg
I.2. Radanschluß
siehe Anlage
I.3. Kennzeichnung der Sonderräder
An den Sonderrädern wird folgende Kennzeichnung an der Außen- bzw. Innenseite eingegossen bzw.
eingeprägt, siehe Beispiel der Radausführung C14 757 45 07:
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47705
Fahrzeugteil: Sonderrad 7 1/2 J X 17 EH2+ Radtyp: C14 757
Antragsteller: CMS Automotive Trading GmbH Stand: 07.09.2011
__________________________________________________________________________________________________________________
Seite: 3 von 5
: Außenseite : Innenseite
Hersteller : -- : CMS
Handelsmarke : -- : C14
Radtyp : -- : C14 757
Radausführung : -- : C14 757 CMS536/07
Radgröße : -- : 7 1/2 J X 17 EH2+
Typzeichen : KBA 47705 : --
Einpreßtiefe : -- : ET45
Herstellungsdatum : -- : Fertigungsmonat und -jahr
z.B. 12.08
Gießereikennzeichnung : -- : TS 8987
Zusätzlich können an der Radinnenseite bzw. -außenseite verschiedene Kontrollzeichen angebracht sein.
I.4. Verwendungsbereich
Die Sonderräder sind für Personenkraftwagen vorgesehen.
II. Sonderradprüfung
Sonderradprüfungen, s. Bericht-Nr. 366-0466-08-MURD-TB der TÜV AUSTRIA AUTOMOTIVE GMBH.
III. Anbau- und Verwendungsprüfung:
III.1. Anbauuntersuchung am Fahrzeug:
Wenn die Auflagen und Hinweise in den Anlagen erfüllt sind, haben die Räder ausreichenden Abstand von
Brems- und Fahrwerksteilen, und die Freigängigkeit der Reifen ist bei den im Straßenverkehr üblichen
Bedingungen gewährleistet.
III.2. Fahrversuche:
Freigaben der Fahrzeughersteller über Felgengröße, Einpreßtiefe und Größen der Bereifung liegen teilweise
nicht vor.
Für die Verwendung der Sonderräder wurden Anbau-, Freigängigkeits und Handlingprüfungen durchgeführt.
Der Untersuchungsumfang entspricht den Kriterien der Richtlinie für die Prüfung von Sonderrädern für Kfz und
ihre Anhänger (BMV/StV 13/36.25.07-20.01 vom 25.11.1998, VkBl S. 1377), Punkt 4.6.8 Anbauprüfung, und
des VdTÜV-Merkblattes Nr. 751 (Begutachtung von baulichen Veränderungen an M- und N-Fahrzeugen unter
besonderer Berücksichtigung der Betriebsfestigkeit, Ausgabe 08.2008 Anhang I). Bei den durchgeführten
Prüfungen ergaben sich im Vergleich zur serienmäßigen Ausrüstung der Fahrzeuge keine Beanstandungen.
Kriterien des Fahrkomforts lagen der Beurteilung nicht zugrunde. Der Kraftstoffverbrauch mit den von der Serie
abweichenden Rad/Reifen-Kombinationen wurde nicht gemessen.
III.3. Fahrwerksfestigkeit:
Die Spurverbreiterung beträgt an den geprüften PKW weniger als 2 % der serienmäßigen Spurweite. Deshalb
ist eine Prüfung der Fahrwerksfestigkeit nicht erforderlich.
IV. Zusammenfassung:
Gegen die Erteilung einer Allgemeinen Betriebserlaubnis nach §22 StVZO bestehen keine technischen
Bedenken.
Der Gutachteninhaber muß eine gleichmäßige und reihenweise Fertigung der Räder gewährleisten.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47705
Fahrzeugteil: Sonderrad 7 1/2 J X 17 EH2+ Radtyp: C14 757
Antragsteller: CMS Automotive Trading GmbH Stand: 07.09.2011
__________________________________________________________________________________________________________________
Seite: 4 von 5
Er hat darüberhinaus dafür zu sorgen, daß dieses Gutachten sowie dessen Anlagen durch Nachtrag ergänzt
werden, wenn
- sich am Sonderrad Änderungen in maßlicher, werkstofflicher oder fertigungstechnischer Hinsicht ergeben.
- sich berührte Bau- und Betriebsvorschriften der Straßenverkehrs-Zulassungs-Ordnung (StVZO) bzw. hierzu
ergangene Richtlinien und Anweisungen ändern.
- ein Verwendungsbereich definiert ist und sich in diesem anbau-, freigängigkeits- oder
fahrzeugfunktionsrelevante Daten ändern.
V. Unterlagen und Anlagen:
V.1. Verwendungsbereichsanlagen:
Folgende Verwendungsbereiche in den bestehenden Anlagen werden aktualisiert und ggf. um neue Anlagen
ergänzt:
Anl Hersteller Ausführung ET erstellt am Allg.
age Hinweise
1 AUDI, SEAT, SKODA, VOLKSWAGEN C14 757 38 53S 38 07.09.2011 liegt bei
17 GM DAEWOO (ROK), OPEL / VAUXHALL C14 757 41 95S; C14 757 41 07.09.2011 liegt bei
41 95S
2 RENAULT C14 757 45 07 45 07.09.2011 liegt bei
3 FORD, JAGUAR, VOLVO C14 757 45 07; C14 757 45 45 07.09.2011 liegt bei
07; C14 757 45 07
20 FORD, JAGUAR, VOLVO C14 757 45 56; C14 757 45 45 07.09.2011 liegt bei
56; C14 757 45 56
4 VOLVO C14 757 45 07 45 07.09.2011 liegt bei
5 FIAT, OPEL, OPEL / VAUXHALL, SAAB C14 757 38 59 38 07.09.2011 liegt bei
7 AUDI, SEAT, SKODA, VOLKSWAGEN C14 757 41 60S 41 07.09.2011 liegt bei
6 AUDI, SEAT, SKODA, VOLKSWAGEN C14 757 35 09 35 07.09.2011 liegt bei
21 AUDI, SEAT, SKODA, VOLKSWAGEN C14 757 35 91S; C14 757 35 07.09.2011 liegt bei
35 91S
19 AUDI, SEAT, SKODA, VOLKSWAGEN C14 757 41 91S; C14 757 41 07.09.2011 liegt bei
41 91S
8 AUDI, SEAT, SKODA, VOLKSWAGEN C14 757 48 60S 48 07.09.2011 liegt bei
9 AUDI, DAIMLER BENZ, DAIMLER (D), C14 757 35 09; C14 757 35 35 07.09.2011 liegt bei
MERCEDES-BENZ 09
22 AUDI, DAIMLER (D), MERCEDES-BENZ C14 757 35 91S; C14 757 35 07.09.2011 liegt bei
35 91S
10 AUDI, DAIMLER (D), MERCEDES-BENZ C14 757 41 91S; C14 757 41 07.09.2011 liegt bei
41 91S
11 SUZUKI, TOYOTA C14 757 40 10; C14 757 40 40 07.09.2011 liegt bei
10
12 HONDA, ROVER C14 757 40 10; C14 757 40 40 07.09.2011 liegt bei
10
13 AUTOMOBILES DACIA S.A., NISSAN, C14 757 40 10 40 07.09.2011 liegt bei
Nissan International S. A., RENAULT
14 CHRYSLER (USA), CITROEN, DIAMOND, C14 757 40 10; C14 757 40 40 07.09.2011 liegt bei
FORD, FORD MOTOR, HYUNDAI, 10; C14 757 40 10
HYUNDAI MOTOR (CZ), KIA, KIA
MOTORS (SK), MAZDA, MITSUBISHI,
PEUGEOT
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47705
Fahrzeugteil: Sonderrad 7 1/2 J X 17 EH2+ Radtyp: C14 757
Antragsteller: CMS Automotive Trading GmbH Stand: 07.09.2011
__________________________________________________________________________________________________________________
Seite: 5 von 5
18 GM DAEWOO (ROK), OPEL, OPEL / C14 757 41 70S; C14 757 41 07.09.2011 liegt bei
VAUXHALL 41 70S
15 OPEL C14 757 35 16 35 07.09.2011 liegt bei
16 BMW, BMW AG C14 757 35 16; C14 757 35 35 07.09.2011 liegt bei
16
V.2. Allgemeine Hinweise:
siehe Anlage: Allgemeine Hinweise
V.3. Technische Unterlagen:
siehe Anlage: Technische Unterlagen
Abel
Sachverständiger
Prüflabor DIN EN ISO/IEC 17025
Wien, 07.09.2011
HPS
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: Technische Unterlagen Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.09.2011
__________________________________________________________________________________________________________________
Seite: 1 von 1

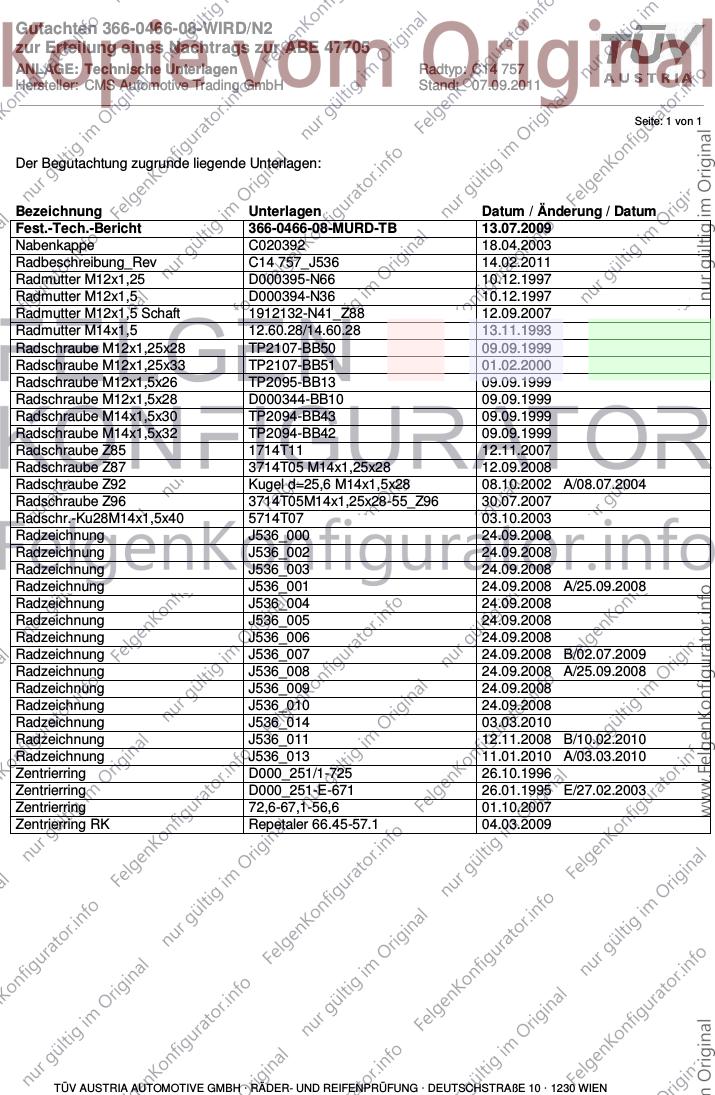

Der Begutachtung zugrunde liegende Unterlagen:
Bezeichnung Unterlagen Datum / Änderung / Datum
Fest.-Tech.-Bericht 366-0466-08-MURD-TB 13.07.2009
Nabenkappe C020392 18.04.2003
Radbeschreibung_Rev C14 757_J536 14.02.2011
Radmutter M12x1,25 D000395-N66 10.12.1997
Radmutter M12x1,5 D000394-N36 10.12.1997
Radmutter M12x1,5 Schaft 1912132-N41_Z88 12.09.2007
Radmutter M14x1,5 12.60.28/14.60.28 13.11.1993
Radschraube M12x1,25x28 TP2107-BB50 09.09.1999
Radschraube M12x1,25x33 TP2107-BB51 01.02.2000
Radschraube M12x1,5x26 TP2095-BB13 09.09.1999
Radschraube M12x1,5x28 D000344-BB10 09.09.1999
Radschraube M14x1,5x30 TP2094-BB43 09.09.1999
Radschraube M14x1,5x32 TP2094-BB42 09.09.1999
Radschraube Z85 1714T11 12.11.2007
Radschraube Z87 3714T05 M14x1,25x28 12.09.2008
Radschraube Z92 Kugel d=25,6 M14x1,5x28 08.10.2002 A/08.07.2004
Radschraube Z96 3714T05M14x1,25x28-55_Z96 30.07.2007
Radschr.-Ku28M14x1,5x40 5714T07 03.10.2003
Radzeichnung J536_000 24.09.2008
Radzeichnung J536_002 24.09.2008
Radzeichnung J536_003 24.09.2008
Radzeichnung J536_001 24.09.2008 A/25.09.2008
Radzeichnung J536_004 24.09.2008
Radzeichnung J536_005 24.09.2008
Radzeichnung J536_006 24.09.2008
Radzeichnung J536_007 24.09.2008 B/02.07.2009
Radzeichnung J536_008 24.09.2008 A/25.09.2008
Radzeichnung J536_009 24.09.2008
Radzeichnung J536_010 24.09.2008
Radzeichnung J536_014 03.03.2010
Radzeichnung J536_011 12.11.2008 B/10.02.2010
Radzeichnung J536_013 11.01.2010 A/03.03.2010
Zentrierring D000_251/1-725 26.10.1996
Zentrierring D000_251-E-671 26.01.1995 E/27.02.2003
Zentrierring 72,6-67,1-56,6 01.10.2007
Zentrierring RK Repetaler 66.45-57.1 04.03.2009
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0466-08-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: Allgemeine Hinweise Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.09.2011
__________________________________________________________________________________________________________________
Seite: 1 von 1
Wuchtgewichte
Sofern zum Auswuchten der Sonderräder an der Felgeninnenseite Klebegewichte unterhalb des Tiefbetts bzw.
unterhalb der Felgenschulter bzw. Klammergewichte am inneren Felgenhorn angebracht werden, ist auf einen
Mindestabstand von 3 mm zu Brems-, Fahrwerks- bzw. Lenkungsteilen zu achten.
Allgemeine Reifenhinweise
Reifen mit dem Geschwindigkeitssymbol V dürfen bei 210 km/h bis zu 100% und bei 240 km/h bis zu 91% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol W dürfen bei 240 km/h bis zu 100% und bei 270 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Reifen mit dem Geschwindigkeitssymbol Y dürfen bei 270 km/h bis zu 100% und bei 300 km/h bis zu 85% ihrer
maximalen Tragfähigkeit ausgelastet werden. Dazwischen wird linear interpoliert.
Für Geschwindigkeiten über 300 km/h sind die Tragfähigkeiten vom Reifenhersteller zu bestätigen.
Bei der Bestimmung der Tragfähigkeit ist zur bauartbedingten Höchstgeschwindigkeit des Fahrzeuges eine
Toleranz von 5% oder die vom Fahrzeughersteller vorgegebene Toleranz zu addieren und der Einfluß des
Sturzwinkels zu beachten.
Bei Reifen mit der Geschwindigkeitsbezeichnung ZR sind die Tragfähigkeiten von den Reifenherstellern
bestätigen zu lassen.
Die Bezieher der Sonderräder sind darauf hinzuweisen, daß der vom Reifenhersteller vorgeschriebenen
Reifenfülldruck zu beachten ist.
Um ungünstige Einflüsse auf das Fahrverhalten zu vermeiden, sollten jeweils nur gleiche Reifen (Bauart,
Hersteller und Profiltyp) am Fahrzeug montiert werden. Spezielle Auflagen im Gutachten bleiben hiervon
unberührt.
Ersatzrad
Die Bezieher der Sonderräder müssen darauf hingewiesen werden, daß bei Verwendung des serienmäßigen
Ersatzrades die serienmäßigen Radbefestigungsteile zu verwenden sind.
Allgemeine Radhinweise
Eine nachträgliche mechanische Bearbeitung und/oder thermische Behandlung ist nicht zulässig.
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 1230 WIEN
Gutachten 366-0466-08-WIRD/N2
zur Erteilung eines Nachtrags zur ABE 47705
ANHANG: Nacharbeitsprofile - Skizze Radhaus Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 07.09.2011
__________________________________________________________________________________________________________________
Seite: 1 von 1

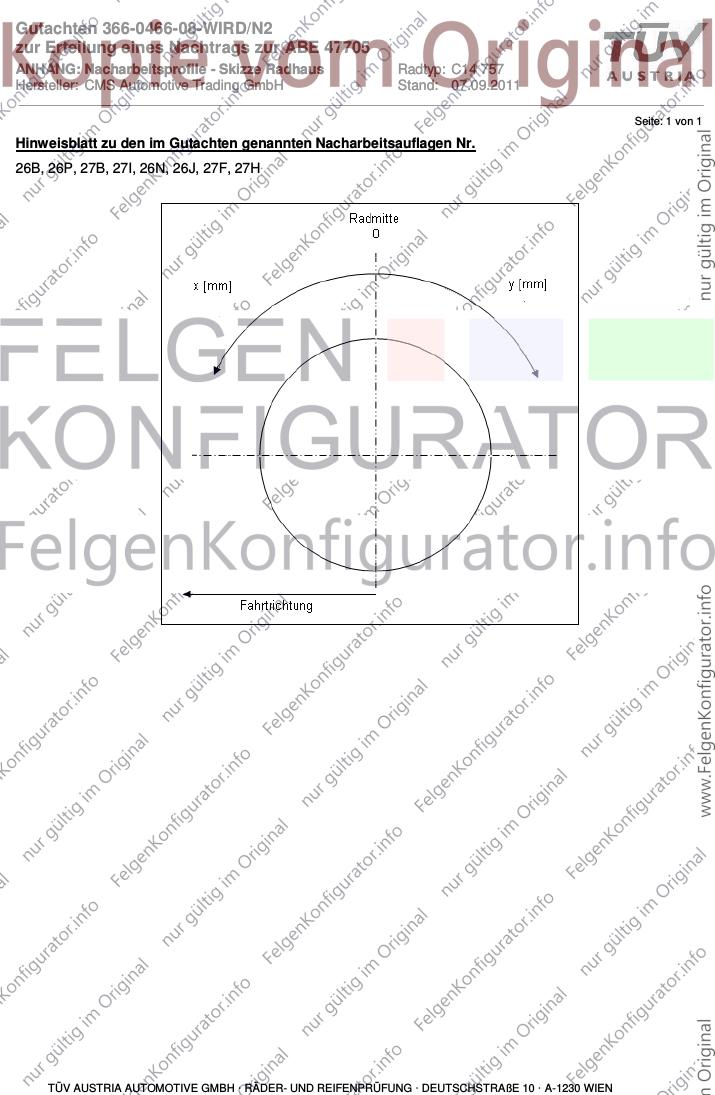

Hinweisblatt zu den im Gutachten genannten Nacharbeitsauflagen Nr.
26B, 26P, 27B, 27I, 26N, 26J, 27F, 27H
TÜV AUSTRIA AUTOMOTIVE GMBH RÄDER- UND REIFENPRÜFUNG DEUTSCHSTRAßE 10 A-1230 WIEN
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 1 von 11
Fahrzeughersteller : AUDI, DAIMLER (D), MERCEDES-BENZ
Raddaten:
Radgröße nach Norm : 7 1/2 J X 17 EH2+ Einpreßtiefe (mm) : 35
Lochkreis (mm)/Lochzahl : 112/5 Zentrierart : Mittenzentrierung
Technische Daten, Kurzfassung
Ausführung Ausführungsbezeichnung Mitten Zentrierring- zul. zul. gültig
loch werkstoff Rad- Abroll ab
Kennzeichnung Kennzeichnung (mm) last umf. Fertig
Rad Zentrierring (kg) (mm) datum
C14 757 35 91S C14 757 CMS536/12 ohne 66,6 680 2251 04/11
C14 757 35 91S C14 757 CMS536/12 ohne 66,6 700 2178 04/11
C14 757 35 91S C14 757 CMS536/12 ohne 66,6 720 2115 04/11
Verwendungsbereich/Fz-Hersteller : AUDI
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 27 mm, Durchm. 25,6 mm,
für Typ : B8; 4G; B81
Zubehör : Serienschrauben
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 25,6 mm, für
Typ : 8R
Zubehör : Z 92 OR
Anzugsmoment der Befestigungsteile : 120 Nm für Typ : B8; B81; 4G
200 Nm für Typ : 8R erhöhtes Anzugsmoment
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 125 - 195 225/50R17 94 AUDI A5; AUDI S4;
125 - 260 225/50R17 51G; 52J Coupe; 2-türig;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76S
B8 e1*2001/116*0430*.. 100 - 195 225/50R17 94 11A; 22I AUDI A4; Nicht A4
B81 e13*2007/46*1084*.. 235/45R17 94 Allroad Quattro;
245/45R17 95 11A; 22I Kombi;
Allradantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76S
B8 e1*2001/116*0430*.. 105 - 195 225/50R17 94 AUDI A5; Cabrio; 2-
235/45R17 94 türig;
245/45R17 95 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76S
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 2 von 11
Verkaufsbezeichnung: AUDI A5,S5,A4,S4
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
B8 e1*2001/116*0430*.. 100 - 195 225/50R17 94 AUDI A5 Sportback;
B81 e13*2007/46*1084*.. 235/45R17 94 4-türig;
245/45R17 95 Allradantrieb;
Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76S
B8 e1*2001/116*0430*.. 88 - 195 225/50R17 94 11A; 22I AUDI A4; Kombi;
B81 e13*2007/46*1084*.. 235/45R17 94 Frontantrieb;
245/45R17 95 11A; 22I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 76S
B8 e1*2001/116*0430*.. 100 - 195 225/50R17 94 11A; 22I AUDI A4; Limousine;
235/45R17 94 Allradantrieb;
245/45R17 95 11A; 22I 10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 729; 73C; 74D;
76S
B8 e1*2001/116*0430*.. 120 - 195 225/50R17 94 AUDI A5; Coupe; 2-
türig; Frontantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 76S
B8 e1*2001/116*0430*.. 125 - 195 225/50R17 12T; 51G Reifen mit
125 - 260 225/50R17 12T; 51G; 52J Schneeketten; AUDI
A5; AUDI S4; Coupe;
2-türig;
Allradantrieb;
10B; 11G; 11H; 51A;
573; 71K; 721; 729;
73C; 74D; 76S
B8 e1*2001/116*0430*.. 88 - 195 225/50R17 94 11A; 22I AUDI A4; Limousine;
235/45R17 94 Frontantrieb;
245/45R17 95 11A; 22I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74D; 76S
B8 e1*2001/116*0430*.. 120 - 195 225/50R17 12T; 51G Reifen mit
Schneeketten; AUDI
A5; Coupe; 2-türig;
Frontantrieb;
10B; 11G; 11H; 51A;
71K; 721; 729; 73C;
74D; 76S

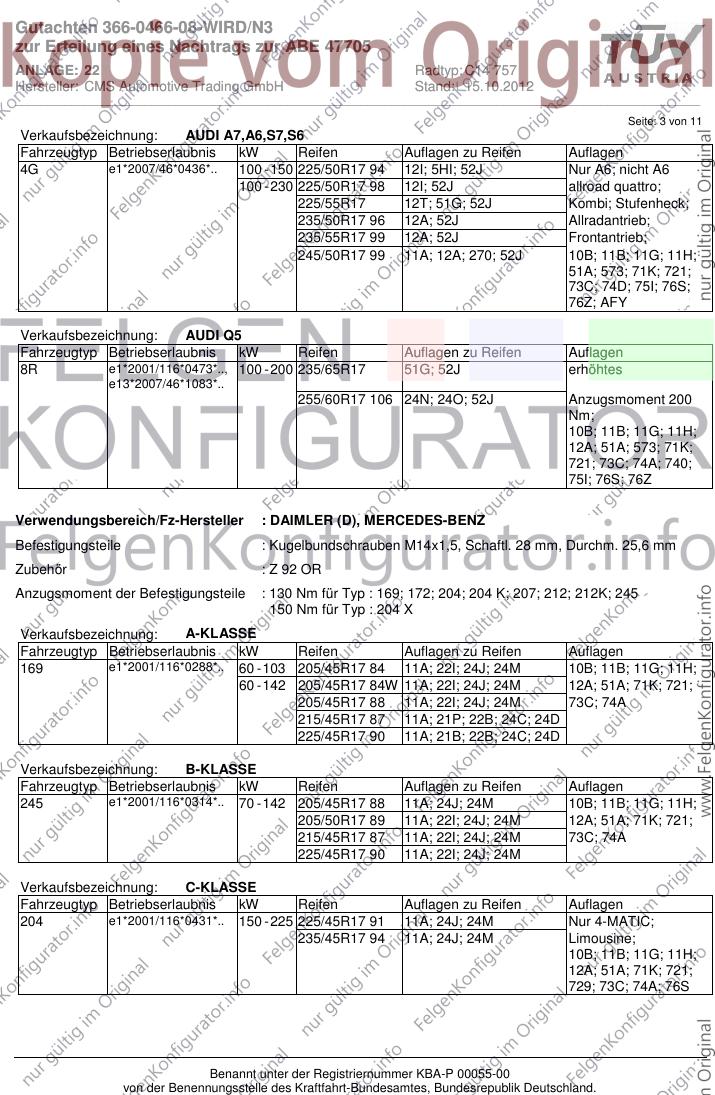

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 3 von 11
Verkaufsbezeichnung: AUDI A7,A6,S7,S6
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
4G e1*2007/46*0436*.. 100 - 150 225/50R17 94 12I; 5HI; 52J Nur A6; nicht A6
100 - 230 225/50R17 98 12I; 52J allroad quattro;
225/55R17 12T; 51G; 52J Kombi; Stufenheck;
235/50R17 96 12A; 52J Allradantrieb;
235/55R17 99 12A; 52J Frontantrieb;
245/50R17 99 11A; 12A; 270; 52J 10B; 11B; 11G; 11H;
51A; 573; 71K; 721;
73C; 74D; 75I; 76S;
76Z; AFY
Verkaufsbezeichnung: AUDI Q5
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
8R e1*2001/116*0473*.., 100 - 200 235/65R17 51G; 52J erhöhtes
e13*2007/46*1083*..
255/60R17 106 24N; 24O; 52J Anzugsmoment 200
Nm;
10B; 11B; 11G; 11H;
12A; 51A; 573; 71K;
721; 73C; 74A; 740;
75I; 76S; 76Z
Verwendungsbereich/Fz-Hersteller : DAIMLER (D), MERCEDES-BENZ
Befestigungsteile : Kugelbundschrauben M14x1,5, Schaftl. 28 mm, Durchm. 25,6 mm
Zubehör : Z 92 OR
Anzugsmoment der Befestigungsteile : 130 Nm für Typ : 169; 172; 204; 204 K; 207; 212; 212K; 245
150 Nm für Typ : 204 X
Verkaufsbezeichnung: A-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
169 e1*2001/116*0288*.. 60 - 103 205/45R17 84 11A; 22I; 24J; 24M 10B; 11B; 11G; 11H;
60 - 142 205/45R17 84W 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
205/45R17 88 11A; 22I; 24J; 24M 73C; 74A
215/45R17 87 11A; 21P; 22B; 24C; 24D
225/45R17 90 11A; 21B; 22B; 24C; 24D
Verkaufsbezeichnung: B-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
245 e1*2001/116*0314*.. 70 - 142 205/45R17 88 11A; 24J; 24M 10B; 11B; 11G; 11H;
205/50R17 89 11A; 22I; 24J; 24M 12A; 51A; 71K; 721;
215/45R17 87 11A; 22I; 24J; 24M 73C; 74A
225/45R17 90 11A; 22I; 24J; 24M
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 150 - 225 225/45R17 91 11A; 24J; 24M Nur 4-MATIC;
235/45R17 94 11A; 24J; 24M Limousine;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76S

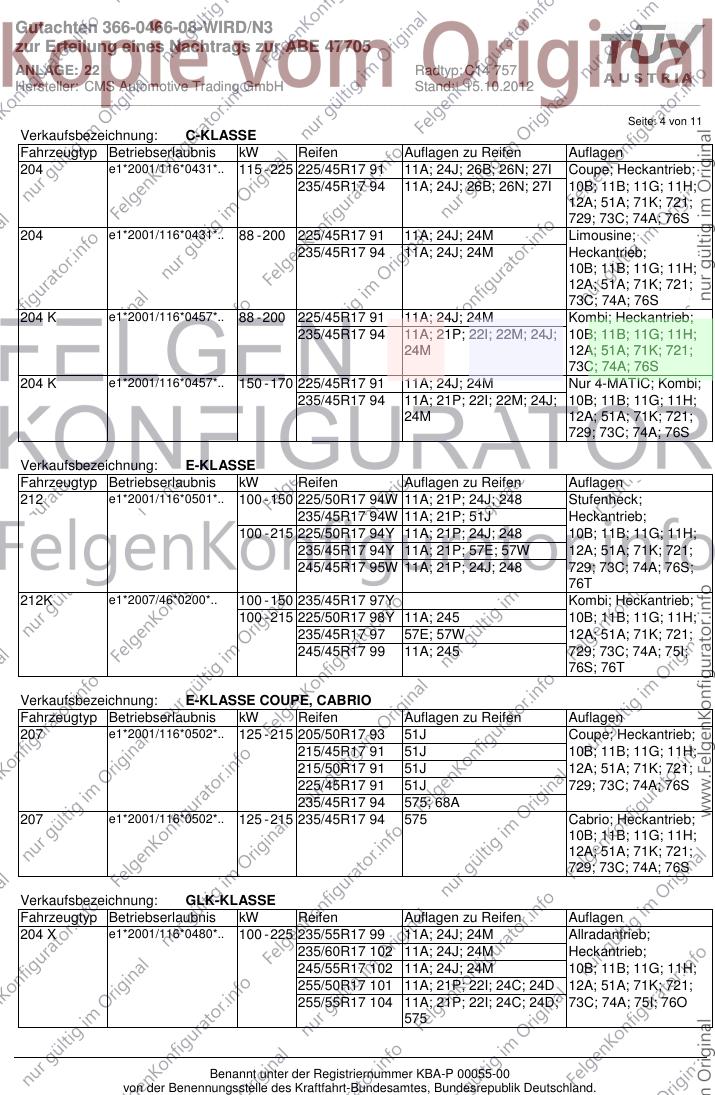

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 4 von 11
Verkaufsbezeichnung: C-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 e1*2001/116*0431*.. 115 - 225 225/45R17 91 11A; 24J; 26B; 26N; 27I Coupe; Heckantrieb;
235/45R17 94 11A; 24J; 26B; 26N; 27I 10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76S
204 e1*2001/116*0431*.. 88 - 200 225/45R17 91 11A; 24J; 24M Limousine;
235/45R17 94 11A; 24J; 24M Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
73C; 74A; 76S
204 K e1*2001/116*0457*.. 88 - 200 225/45R17 91 11A; 24J; 24M Kombi; Heckantrieb;
235/45R17 94 11A; 21P; 22I; 22M; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
73C; 74A; 76S
204 K e1*2001/116*0457*.. 150 - 170 225/45R17 91 11A; 24J; 24M Nur 4-MATIC; Kombi;
235/45R17 94 11A; 21P; 22I; 22M; 24J; 10B; 11B; 11G; 11H;
24M 12A; 51A; 71K; 721;
729; 73C; 74A; 76S
Verkaufsbezeichnung: E-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
212 e1*2001/116*0501*.. 100 - 150 225/50R17 94W 11A; 21P; 24J; 248 Stufenheck;
235/45R17 94W 11A; 21P; 51J Heckantrieb;
100 - 215 225/50R17 94Y 11A; 21P; 24J; 248 10B; 11B; 11G; 11H;
235/45R17 94Y 11A; 21P; 57E; 57W 12A; 51A; 71K; 721;
245/45R17 95W 11A; 21P; 24J; 248 729; 73C; 74A; 76S;
76T
212K e1*2007/46*0200*.. 100 - 150 235/45R17 97Y Kombi; Heckantrieb;
100 - 215 225/50R17 98Y 11A; 245 10B; 11B; 11G; 11H;
235/45R17 97 57E; 57W 12A; 51A; 71K; 721;
245/45R17 99 11A; 245 729; 73C; 74A; 75I;
76S; 76T
Verkaufsbezeichnung: E-KLASSE COUPE, CABRIO
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
207 e1*2001/116*0502*.. 125 - 215 205/50R17 93 51J Coupe; Heckantrieb;
215/45R17 91 51J 10B; 11B; 11G; 11H;
215/50R17 91 51J 12A; 51A; 71K; 721;
225/45R17 91 51J 729; 73C; 74A; 76S
235/45R17 94 575; 68A
207 e1*2001/116*0502*.. 125 - 215 235/45R17 94 575 Cabrio; Heckantrieb;
10B; 11B; 11G; 11H;
12A; 51A; 71K; 721;
729; 73C; 74A; 76S
Verkaufsbezeichnung: GLK-KLASSE
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
204 X e1*2001/116*0480*.. 100 - 225 235/55R17 99 11A; 24J; 24M Allradantrieb;
235/60R17 102 11A; 24J; 24M Heckantrieb;
245/55R17 102 11A; 24J; 24M 10B; 11B; 11G; 11H;
255/50R17 101 11A; 21P; 22I; 24C; 24D 12A; 51A; 71K; 721;
255/55R17 104 11A; 21P; 22I; 24C; 24D; 73C; 74A; 75I; 76O
575

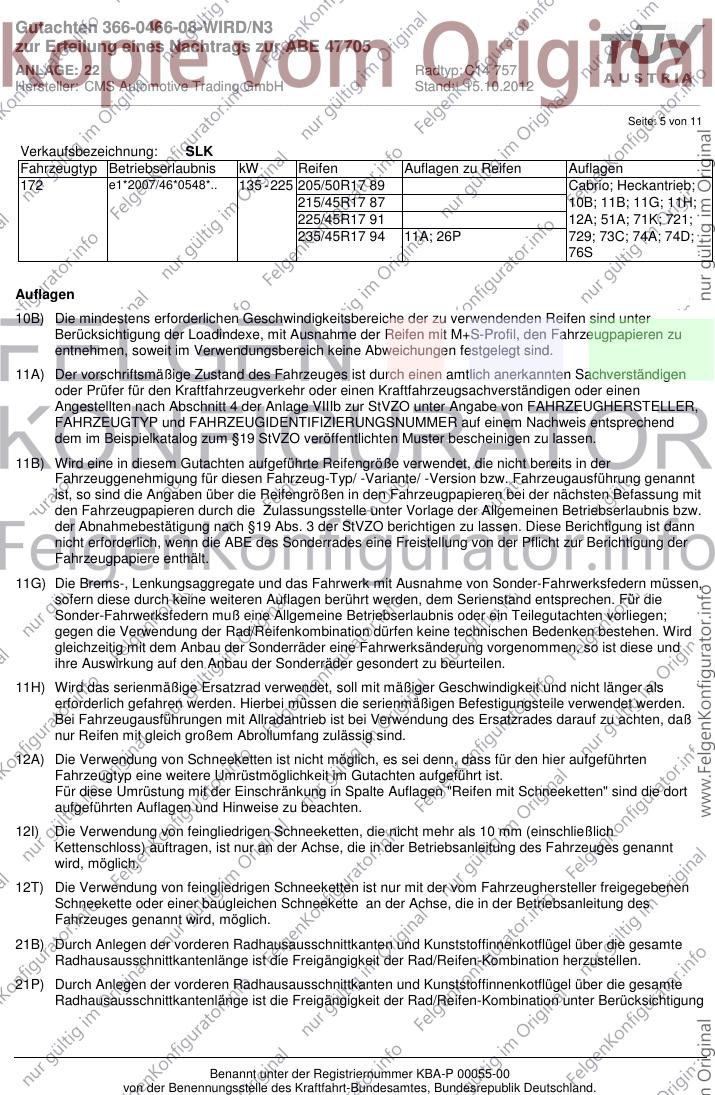

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 5 von 11
Verkaufsbezeichnung: SLK
Fahrzeugtyp Betriebserlaubnis kW Reifen Auflagen zu Reifen Auflagen
172 e1*2007/46*0548*.. 135 - 225 205/50R17 89 Cabrio; Heckantrieb;
215/45R17 87 10B; 11B; 11G; 11H;
225/45R17 91 12A; 51A; 71K; 721;
235/45R17 94 11A; 26P 729; 73C; 74A; 74D;
76S
Auflagen
10B) Die mindestens erforderlichen Geschwindigkeitsbereiche der zu verwendenden Reifen sind unter
Berücksichtigung der Loadindexe, mit Ausnahme der Reifen mit M+S-Profil, den Fahrzeugpapieren zu
entnehmen, soweit im Verwendungsbereich keine Abweichungen festgelegt sind.
11A) Der vorschriftsmäßige Zustand des Fahrzeuges ist durch einen amtlich anerkannten Sachverständigen
oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder einen
Angestellten nach Abschnitt 4 der Anlage VIIIb zur StVZO unter Angabe von FAHRZEUGHERSTELLER,
FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
11B) Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in der
Fahrzeuggenehmigung für diesen Fahrzeug-Typ/ -Variante/ -Version bzw. Fahrzeugausführung genannt
ist, so sind die Angaben über die Reifengrößen in den Fahrzeugpapieren bei der nächsten Befassung mit
den Fahrzeugpapieren durch die Zulassungsstelle unter Vorlage der Allgemeinen Betriebserlaubnis bzw.
der Abnahmebestätigung nach §19 Abs. 3 der StVZO berichtigen zu lassen. Diese Berichtigung ist dann
nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
11G) Die Brems-, Lenkungsaggregate und das Fahrwerk mit Ausnahme von Sonder-Fahrwerksfedern müssen,
sofern diese durch keine weiteren Auflagen berührt werden, dem Serienstand entsprechen. Für die
Sonder-Fahrwerksfedern muß eine Allgemeine Betriebserlaubnis oder ein Teilegutachten vorliegen;
gegen die Verwendung der Rad/Reifenkombination dürfen keine technischen Bedenken bestehen. Wird
gleichzeitig mit dem Anbau der Sonderräder eine Fahrwerksänderung vorgenommen, so ist diese und
ihre Auswirkung auf den Anbau der Sonderräder gesondert zu beurteilen.
11H) Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Hierbei müssen die serienmäßigen Befestigungsteile verwendet werden.
Bei Fahrzeugausführungen mit Allradantrieb ist bei Verwendung des Ersatzrades darauf zu achten, daß
nur Reifen mit gleich großem Abrollumfang zulässig sind.
12A) Die Verwendung von Schneeketten ist nicht möglich, es sei denn, dass für den hier aufgeführten
Fahrzeugtyp eine weitere Umrüstmöglichkeit im Gutachten aufgeführt ist.
Für diese Umrüstung mit der Einschränkung in Spalte Auflagen "Reifen mit Schneeketten" sind die dort
aufgeführten Auflagen und Hinweise zu beachten.
12I) Die Verwendung von feingliedrigen Schneeketten, die nicht mehr als 10 mm (einschließlich
Kettenschloss) auftragen, ist nur an der Achse, die in der Betriebsanleitung des Fahrzeuges genannt
wird, möglich.
12T) Die Verwendung von feingliedrigen Schneeketten ist nur mit der vom Fahrzeughersteller freigegebenen
Schneekette oder einer baugleichen Schneekette an der Achse, die in der Betriebsanleitung des
Fahrzeuges genannt wird, möglich.
21B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
21P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung

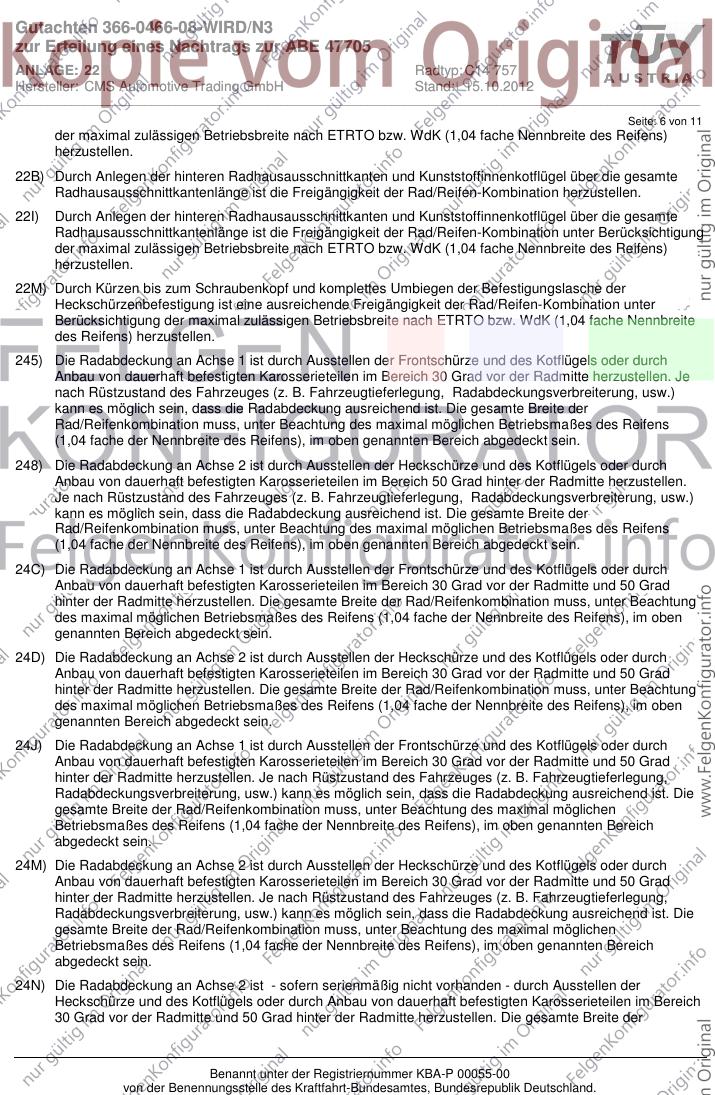

Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 6 von 11
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22B) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination herzustellen.
22I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel über die gesamte
Radhausausschnittkantenlänge ist die Freigängigkeit der Rad/Reifen-Kombination unter Berücksichtigung
der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite des Reifens)
herzustellen.
22M) Durch Kürzen bis zum Schraubenkopf und komplettes Umbiegen der Befestigungslasche der
Heckschürzenbefestigung ist eine ausreichende Freigängigkeit der Rad/Reifen-Kombination unter
Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04 fache Nennbreite
des Reifens) herzustellen.
245) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte herzustellen. Je
nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
248) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 50 Grad hinter der Radmitte herzustellen.
Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung, Radabdeckungsverbreiterung, usw.)
kann es möglich sein, dass die Radabdeckung ausreichend ist. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
24C) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24D) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Die gesamte Breite der Rad/Reifenkombination muss, unter Beachtung
des maximal möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben
genannten Bereich abgedeckt sein.
24J) Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24M) Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder durch
Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30 Grad vor der Radmitte und 50 Grad
hinter der Radmitte herzustellen. Je nach Rüstzustand des Fahrzeuges (z. B. Fahrzeugtieferlegung,
Radabdeckungsverbreiterung, usw.) kann es möglich sein, dass die Radabdeckung ausreichend ist. Die
gesamte Breite der Rad/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), im oben genannten Bereich
abgedeckt sein.
24N) Die Radabdeckung an Achse 2 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Heckschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________

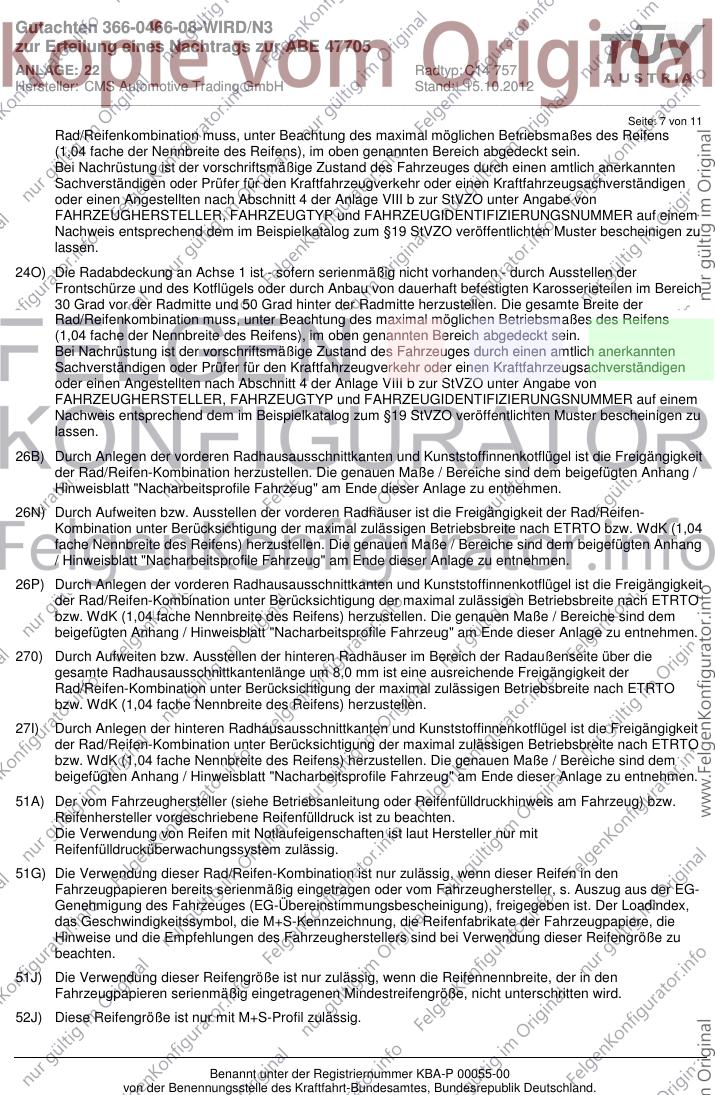

Seite: 7 von 11
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
24O) Die Radabdeckung an Achse 1 ist - sofern serienmäßig nicht vorhanden - durch Ausstellen der
Frontschürze und des Kotflügels oder durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich
30 Grad vor der Radmitte und 50 Grad hinter der Radmitte herzustellen. Die gesamte Breite der
Rad/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes des Reifens
(1,04 fache der Nennbreite des Reifens), im oben genannten Bereich abgedeckt sein.
Bei Nachrüstung ist der vorschriftsmäßige Zustand des Fahrzeuges durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen
oder einen Angestellten nach Abschnitt 4 der Anlage VIII b zur StVZO unter Angabe von
FAHRZEUGHERSTELLER, FAHRZEUGTYP und FAHRZEUGIDENTIFIZIERUNGSNUMMER auf einem
Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu
lassen.
26B) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang /
Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26N) Durch Aufweiten bzw. Ausstellen der vorderen Radhäuser ist die Freigängigkeit der Rad/Reifen-
Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO bzw. WdK (1,04
fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem beigefügten Anhang
/ Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
26P) Durch Anlegen der vorderen Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
270) Durch Aufweiten bzw. Ausstellen der hinteren Radhäuser im Bereich der Radaußenseite über die
gesamte Radhausausschnittkantenlänge um 8,0 mm ist eine ausreichende Freigängigkeit der
Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen.
27I) Durch Anlegen der hinteren Radhausausschnittkanten und Kunststoffinnenkotflügel ist die Freigängigkeit
der Rad/Reifen-Kombination unter Berücksichtigung der maximal zulässigen Betriebsbreite nach ETRTO
bzw. WdK (1,04 fache Nennbreite des Reifens) herzustellen. Die genauen Maße / Bereiche sind dem
beigefügten Anhang / Hinweisblatt "Nacharbeitsprofile Fahrzeug" am Ende dieser Anlage zu entnehmen.
51A) Der vom Fahrzeughersteller (siehe Betriebsanleitung oder Reifenfülldruckhinweis am Fahrzeug) bzw.
Reifenhersteller vorgeschriebene Reifenfülldruck ist zu beachten.
Die Verwendung von Reifen mit Notlaufeigenschaften ist laut Hersteller nur mit
Reifenfülldrucküberwachungssystem zulässig.
51G) Die Verwendung dieser Rad/Reifen-Kombination ist nur zulässig, wenn dieser Reifen in den
Fahrzeugpapieren bereits serienmäßig eingetragen oder vom Fahrzeughersteller, s. Auszug aus der EG-
Genehmigung des Fahrzeuges (EG-Übereinstimmungsbescheinigung), freigegeben ist. Der Loadindex,
das Geschwindigkeitssymbol, die M+S-Kennzeichnung, die Reifenfabrikate der Fahrzeugpapiere, die
Hinweise und die Empfehlungen des Fahrzeugherstellers sind bei Verwendung dieser Reifengröße zu
beachten.
51J) Die Verwendung dieser Reifengröße ist nur zulässig, wenn die Reifennennbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Mindestreifengröße, nicht unterschritten wird.
52J) Diese Reifengröße ist nur mit M+S-Profil zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 8 von 11
573) Die Verwendung unterschiedlicher Reifengrößen an Vorder- und Hinterachse ist an Fahrzeugen mit
Allradantrieb nur zulässig, wenn deren Abrollumfänge gleich sind.
Es ist eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich, es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
575) Es sind die serienmäßigen Reifen-Kombinationen zulässig.
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig. Die Hinweise und Empfehlungen des Fahrzeugherstellers
sind bei Verwendung dieser Reifengröße zu beachten.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
57E) Die Verwendung dieser Reifengröße ist auf dieser Radgröße nur an der Vorderachse zulässig.
57W) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 235/45R17
Hinterachse: 265/40R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
5HI) Die Verwendung dieser Reifengröße ist nur zulässig an Fahrzeugausführungen bis zu einer zulässigen
Achslast von 1340kg, im Anhängerbetrieb bis 100km/h ist eine Erhöhung der Reifentragfähigkeit bis zu
10% nach ETRTO zulässig.
68A) Folgende Rad/Reifen-Kombination ist zulässig:
Reifengröße:
Vorderachse: 215/50R17
Hinterachse: 235/45R17
Ist eine der beiden Reifengrößen im Gutachten nicht aufgeführt, so ist die nicht aufgeführte Reifengröße
nur auf einer anderen Felgengröße zulässig.
Die erforderlichen Auflagen und Hinweise sind achsweise zu beachten.
An Fahrzeugausführungen mit automatischem Blockierverhinderer (ABV) bzw. Antriebsschlupfregelung
(ASR) dürfen nur Reifen verwendet werden, deren Differenz im Abrollumfang kleiner als 1% ist. Es ist
eine Bestätigung des Reifenherstellers über die tatsächlichen Abrollumfänge erforderlich; es wird
empfohlen den Nachweis der Eignung bei den Fahrzeugpapieren mitzuführen.
Alle an ein und derselben Achse montierten Reifen müssen vom gleichen Reifentyp sein.
71K) Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb des
Tiefbetts angebracht werden.
721) Es ist nur die Verwendung von Gummiventilen oder Metallschraubventilen mit Überwurfmutter von
außen, die weitgehend den Normen (DIN, E.T.R.T.O. bzw. Tire and Rim) entsprechen und die für einen
Ventilloch-Nenndurchmesser von 11,3 mm geeignet sind, zulässig.
Das Ventil darf nicht über den Felgenrand hinausragen. Es sind die Montagehinweise des
Ventilherstellers zu beachten.
729) Bei Fahrzeugen mit serienmäßigen Reifenfülldruckkontrollsystem mit Druckmesssensor am Rad kann
das serienmäßige System verwendet werden, wenn beim Einbau in Sonderräder die Hinweise des
Fahrzeugherstellers bzw. des Systemherstellers und bei nachgerüsteten Reifenfülldrucksensoren die
Einbauanleitung des Teileherstellers beachtet werden.
73C) Es ist nur die Verwendung von schlauchlosen Reifen zulässig.
740) Der Festsitz der Radbefestigungsteile und der Räder ist nur sichergestellt,
wenn Sie die u. g. Hinweise befolgen:
1. Schrauben Sie bei der Radmontage alle Radbefestigungsteile gleichmäßig mit der Hand ein.
2. Ziehen Sie die Radschrauben über Kreuz an.
3. Lassen Sie das Fahrzeug auf den Boden ab und ziehen Sie über Kreuz alle
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 9 von 11
Radbefestigungsteile mit dem vorgeschriebenen erhöhten Anzugsdrehmoment fest.
4. Nach einer Fahrstrecke von ca. 50 km ist das Anzugsdrehmoment der Radbefestigungsteile
zu überprüfen.
5. Nach einer Fahrstrecke von ca. 200 km ist das Anzugsdrehmoment der Radbefestigungsteile
nochmals zu überprüfen.
74A) Es dürfen nur die vom Radhersteller mitzuliefernden Radbefestigungsteile verwendet werden, dabei ist
die Gewindegröße der serienmäßigen Befestigungsteile zu beachten. Bei Verwendung von
Radschrauben, ist die, in der Anlage zum Gutachten, dem Fahrzeug zugeordnete Schaftlänge zu
beachten.
74D) Es dürfen nur die serienmäßigen Radbefestigungsteile vom Fahrzeughersteller verwendet werden.
75I) Die zulässige Achslast des Fahrzeugs darf nicht größer sein als das Zweifache der auf Seite 1 dieser
Anlage angegebenen Radlast unter Berücksichtigung des angegebenen Abrollumfanges, gegebenenfalls
ist die erhöhte Achslast im Anhängerbetrieb anzupassen oder zu streichen.
76O) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 19-Zoll-Rädern ausgerüstet sind.
76S) Die Verwendung dieser Radgröße ist nicht zulässig an Fahrzeugausführungen, die serienmäßig mit
mindestens 18-Zoll-Rädern ausgerüstet sind.
76T) Die Verwendung dieser Felgengröße ist nur zulässig, wenn die Felgenbreite, der in den
Fahrzeugpapieren serienmäßig eingetragenen Felgen, nicht unterschritten wird.
76Z) Die Verwendung dieser Radgröße ist nur in Verbindung mit M+S-Reifen zulässig.
AFY) Die Verwendung der Sonderräder ist an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
(Dicke 34mm) an der Vorderachse nicht zulässig.
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012

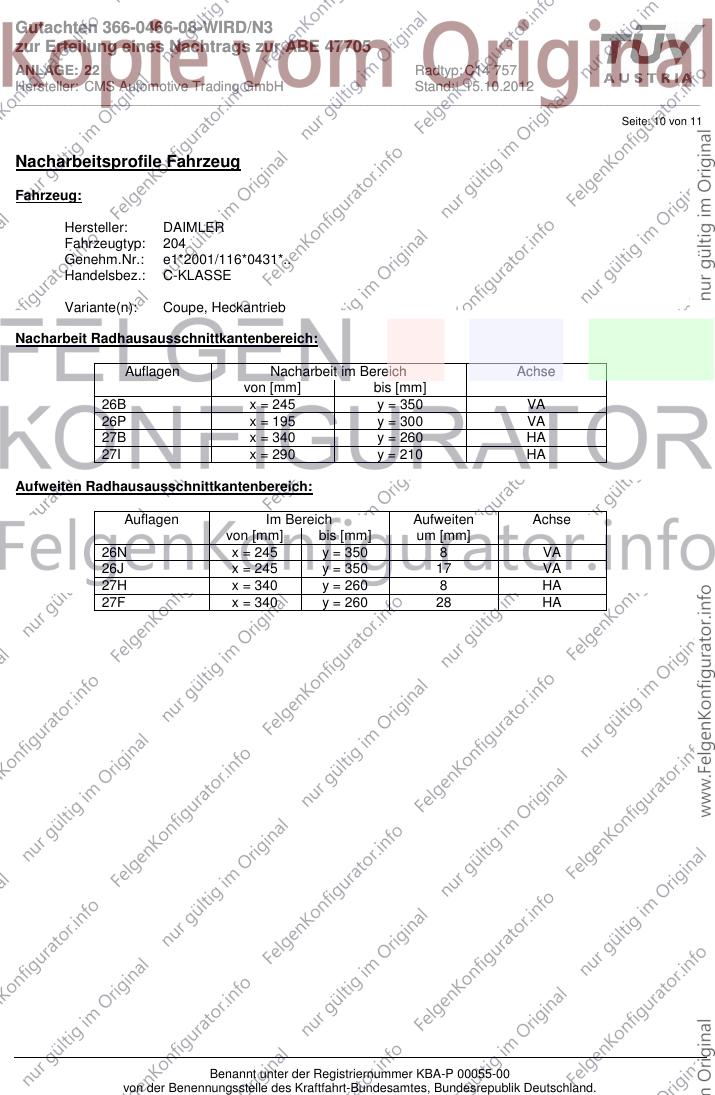

_______________________________________________________________________________________________________________
Seite: 10 von 11
Nacharbeitsprofile Fahrzeug
Fahrzeug:
Hersteller: DAIMLER
Fahrzeugtyp: 204
Genehm.Nr.: e1*2001/116*0431*..
Handelsbez.: C-KLASSE
Variante(n): Coupe, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26B x = 245 y = 350 VA
26P x = 195 y = 300 VA
27B x = 340 y = 260 HA
27I x = 290 y = 210 HA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 245 y = 350 8 VA
26J x = 245 y = 350 17 VA
27H x = 340 y = 260 8 HA
27F x = 340 y = 260 28 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
Gutachten 366-0466-08-WIRD/N3
zur Erteilung eines Nachtrags zur ABE 47705
ANLAGE: 22 Radtyp: C14 757
Hersteller: CMS Automotive Trading GmbH Stand: 15.10.2012
_______________________________________________________________________________________________________________
Seite: 11 von 11
Fahrzeug:
Hersteller: MERCEDES
Fahrzeugtyp: 172
Genehm.Nr.: e1*2007/46*0548*..
Handelsbez.: SLK
Variante(n): Cabrio, Heckantrieb
Nacharbeit Radhausausschnittkantenbereich:
Auflagen Nacharbeit im Bereich Achse
von [mm] bis [mm]
26P x = 250 y = 250 VA
26B x = 300 y = 300 VA
Aufweiten Radhausausschnittkantenbereich:
Auflagen Im Bereich Aufweiten Achse
von [mm] bis [mm] um [mm]
26N x = 300 y = 300 8 VA
26J x = 300 y = 300 18 VA
27H x = 280 y = 300 8 HA
27F x = 280 y = 300 30 HA
Benannt unter der Registriernummer KBA-P 00055-00
von der Benennungsstelle des Kraftfahrt-Bundesamtes, Bundesrepublik Deutschland.
