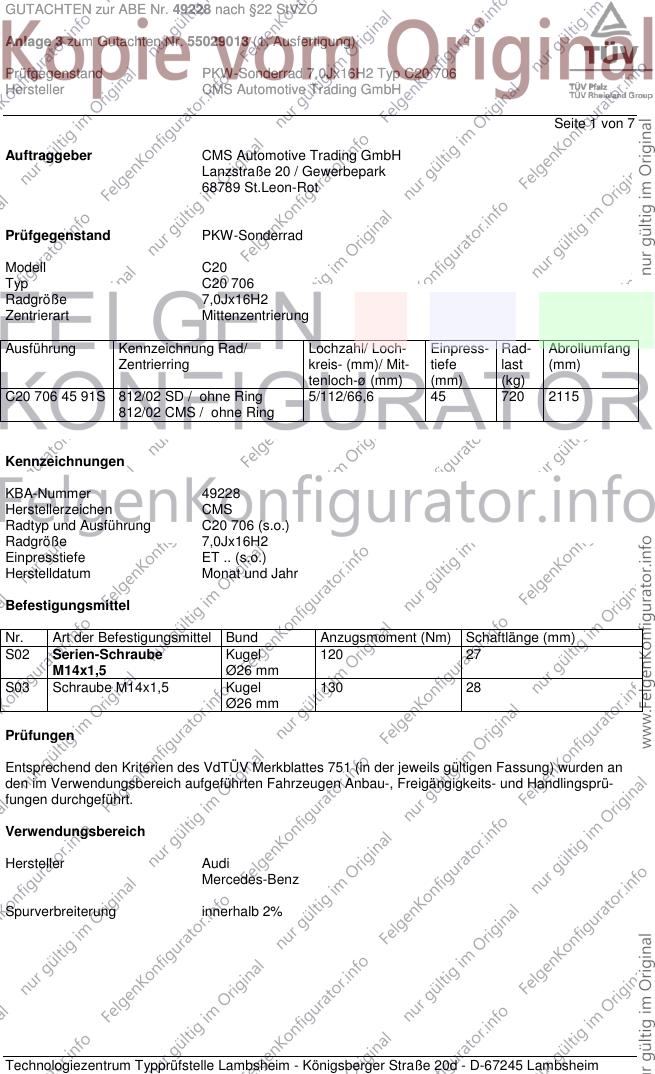

GUTACHTEN zur ABE Nr. 49228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55029013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C20 706
Hersteller CMS Automotive Trading GmbH
Seite 1 von 7
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C20
Typ C20 706
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Ausführung Kennzeichnung Rad/ Lochzahl/ Loch- Einpress- Rad- Abrollumfang
Zentrierring kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C20 706 45 91S 812/02 SD / ohne Ring 5/112/66,6 45 720 2115
812/02 CMS / ohne Ring
Kennzeichnungen
KBA-Nummer 49228
Herstellerzeichen CMS
Radtyp und Ausführung C20 706 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel 120 27
M14x1,5 Ø26 mm
S03 Schraube M14x1,5 Kugel 130 28
Ø26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

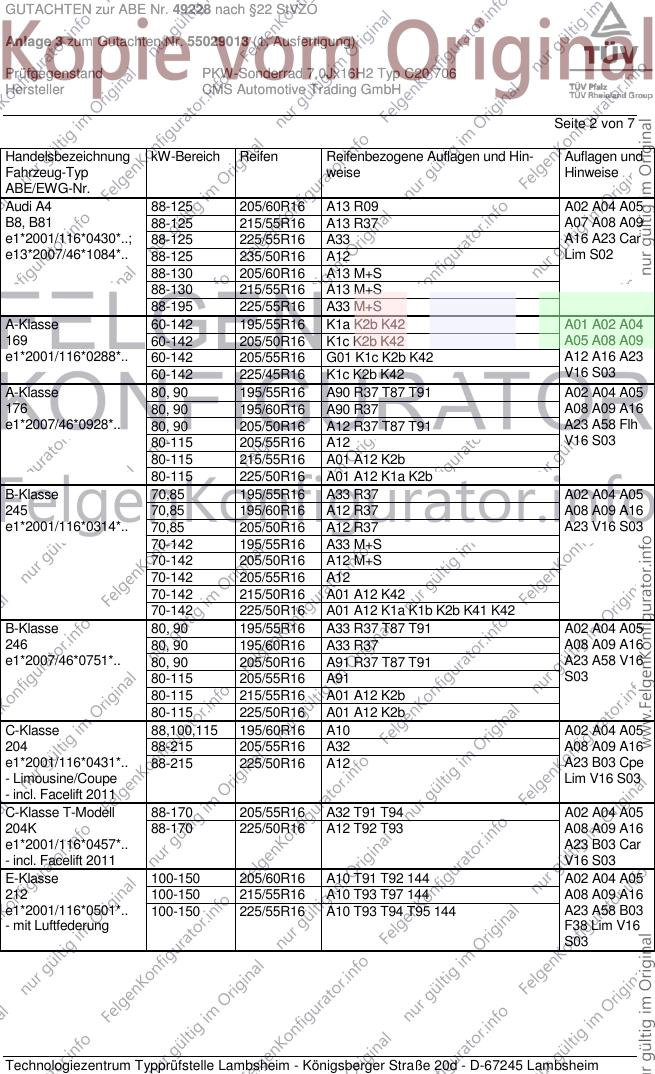

GUTACHTEN zur ABE Nr. 49228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55029013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C20 706
Hersteller CMS Automotive Trading GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 A13 R09 A02 A04 A05
B8, B81 88-125 215/55R16 A13 R37 A07 A08 A09
e1*2001/116*0430*..; 88-125 225/55R16 A33 A16 A23 Car
e13*2007/46*1084*.. 88-125 235/50R16 A12 Lim S02
88-130 205/60R16 A13 M+S
88-130 215/55R16 A13 M+S
88-195 225/55R16 A33 M+S
A-Klasse 60-142 195/55R16 K1a K2b K42 A01 A02 A04
169 60-142 205/50R16 K1c K2b K42 A05 A08 A09
e1*2001/116*0288*.. 60-142 205/55R16 G01 K1c K2b K42 A12 A16 A23
60-142 225/45R16 K1c K2b K42 V16 S03
A-Klasse 80, 90 195/55R16 A90 R37 T87 T91 A02 A04 A05
176 80, 90 195/60R16 A90 R37 A08 A09 A16
e1*2007/46*0928*.. 80, 90 205/50R16 A12 R37 T87 T91 A23 A58 Flh
80-115 205/55R16 A12 V16 S03
80-115 215/55R16 A01 A12 K2b
80-115 225/50R16 A01 A12 K1a K2b
B-Klasse 70,85 195/55R16 A33 R37 A02 A04 A05
245 70,85 195/60R16 A12 R37 A08 A09 A16
e1*2001/116*0314*.. 70,85 205/50R16 A12 R37 A23 V16 S03
70-142 195/55R16 A33 M+S
70-142 205/50R16 A12 M+S
70-142 205/55R16 A12
70-142 215/50R16 A01 A12 K42
70-142 225/50R16 A01 A12 K1a K1b K2b K41 K42
B-Klasse 80, 90 195/55R16 A33 R37 T87 T91 A02 A04 A05
246 80, 90 195/60R16 A33 R37 A08 A09 A16
e1*2007/46*0751*.. 80, 90 205/50R16 A91 R37 T87 T91 A23 A58 V16
80-115 205/55R16 A91 S03
80-115 215/55R16 A01 A12 K2b
80-115 225/50R16 A01 A12 K2b
C-Klasse 88,100,115 195/60R16 A10 A02 A04 A05
204 88-215 205/55R16 A32 A08 A09 A16
e1*2001/116*0431*.. 88-215 225/50R16 A12 A23 B03 Cpe
- Limousine/Coupe Lim V16 S03
- incl. Facelift 2011
C-Klasse T-Modell 88-170 205/55R16 A32 T91 T94 A02 A04 A05
204K 88-170 225/50R16 A12 T92 T93 A08 A09 A16
e1*2001/116*0457*.. A23 B03 Car
- incl. Facelift 2011 V16 S03
E-Klasse 100-150 205/60R16 A10 T91 T92 144 A02 A04 A05
212 100-150 215/55R16 A10 T93 T97 144 A08 A09 A16
e1*2001/116*0501*.. 100-150 225/55R16 A10 T93 T94 T95 144 A23 A58 B03
- mit Luftfederung F38 Lim V16
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

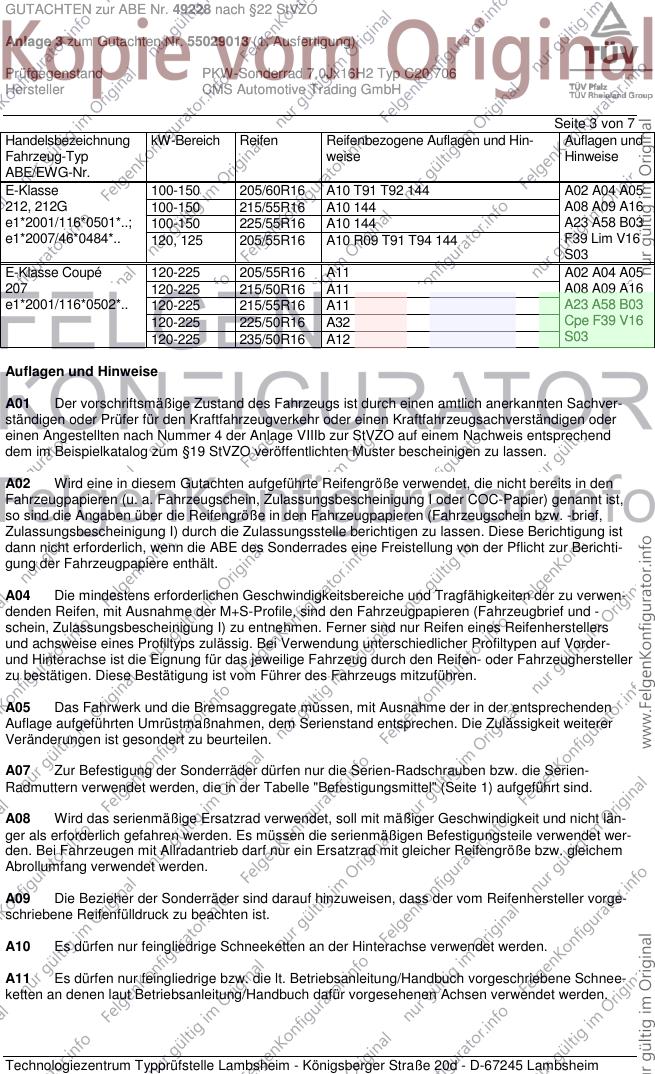

GUTACHTEN zur ABE Nr. 49228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55029013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C20 706
Hersteller CMS Automotive Trading GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 205/60R16 A10 T91 T92 144 A02 A04 A05
212, 212G 100-150 215/55R16 A10 144 A08 A09 A16
e1*2001/116*0501*..; 100-150 225/55R16 A10 144 A23 A58 B03
e1*2007/46*0484*.. 120, 125 205/55R16 A10 R09 T91 T94 144 F39 Lim V16
S03
E-Klasse Coupé 120-225 205/55R16 A11 A02 A04 A05
207 120-225 215/50R16 A11 A08 A09 A16
e1*2001/116*0502*.. 120-225 215/55R16 A11 A23 A58 B03
120-225 225/50R16 A32 Cpe F39 V16
120-225 235/50R16 A12 S03
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A07 Zur Befestigung der Sonderräder dürfen nur die Serien-Radschrauben bzw. die Serien-
Radmuttern verwendet werden, die in der Tabelle "Befestigungsmittel" (Seite 1) aufgeführt sind.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

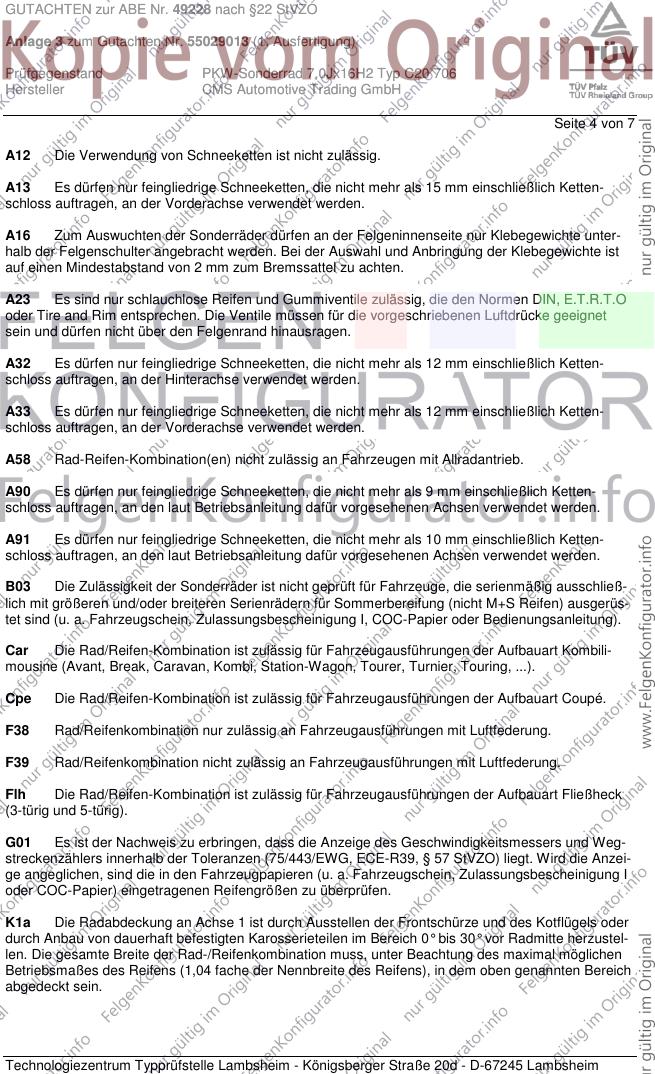

GUTACHTEN zur ABE Nr. 49228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55029013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C20 706
Hersteller CMS Automotive Trading GmbH
Seite 4 von 7
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei der Auswahl und Anbringung der Klebegewichte ist
auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A23 Es sind nur schlauchlose Reifen und Gummiventile zulässig, die den Normen DIN, E.T.R.T.O
oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet
sein und dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

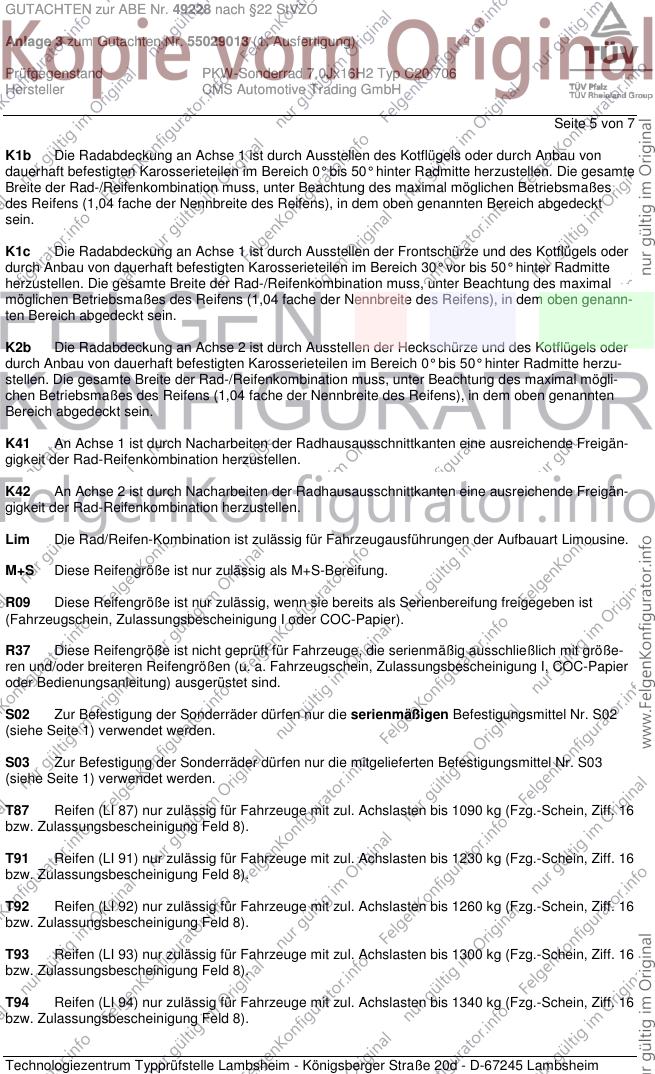

GUTACHTEN zur ABE Nr. 49228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55029013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C20 706
Hersteller CMS Automotive Trading GmbH
Seite 5 von 7
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55029013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C20 706
Hersteller CMS Automotive Trading GmbH

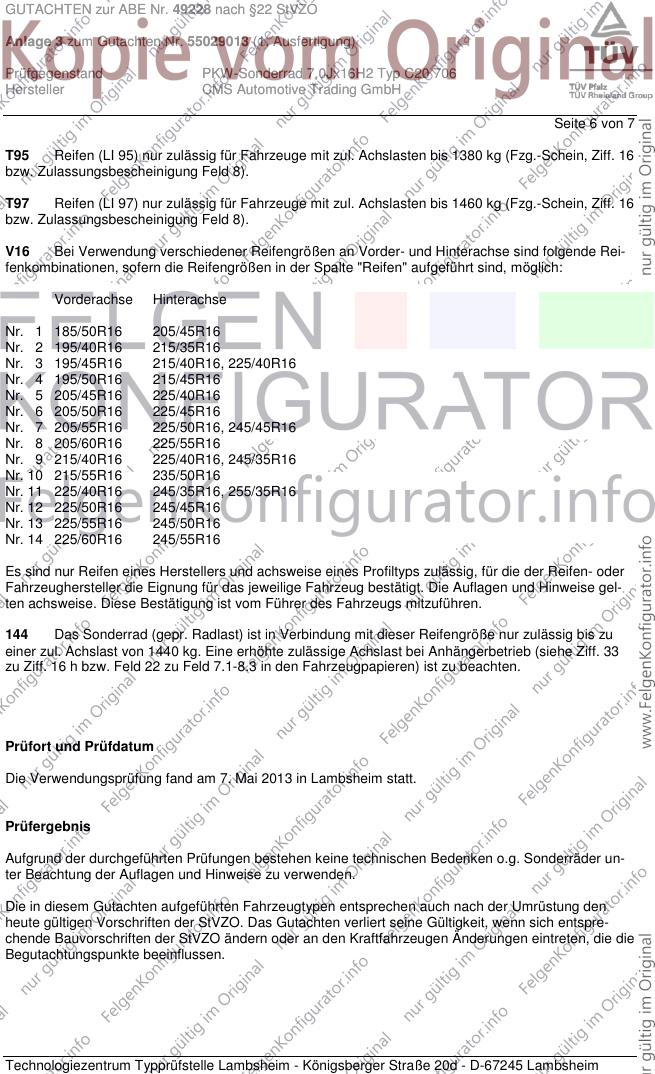

Seite 6 von 7
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Mai 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49228 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55029013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ C20 706
Hersteller CMS Automotive Trading GmbH

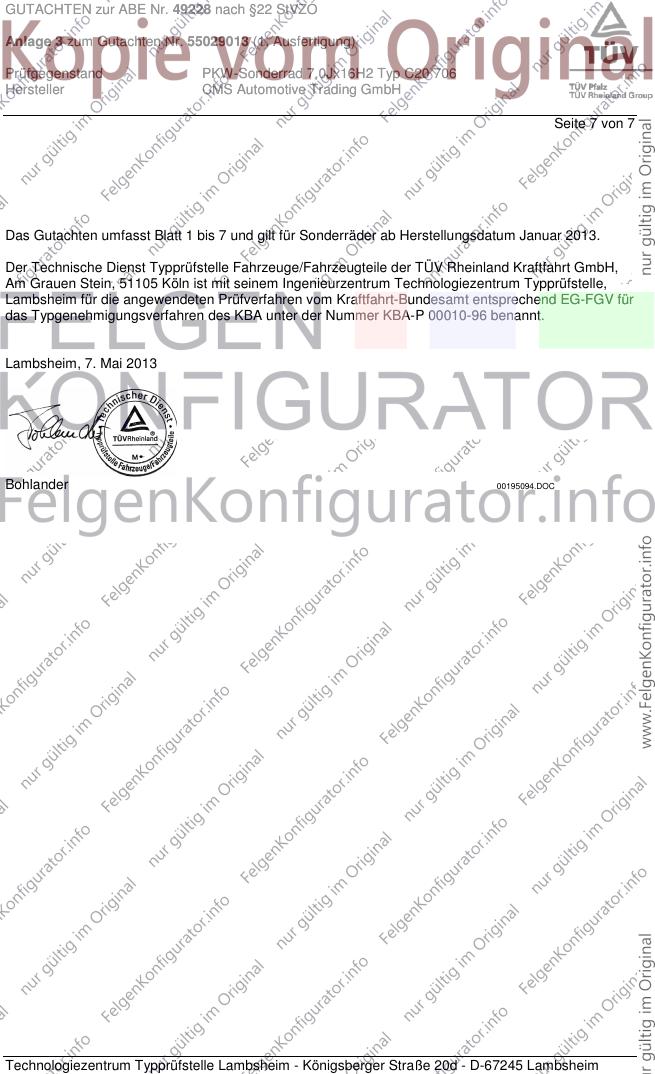

Seite 7 von 7
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Januar 2013.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Mai 2013
Bohlander 00195094.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
