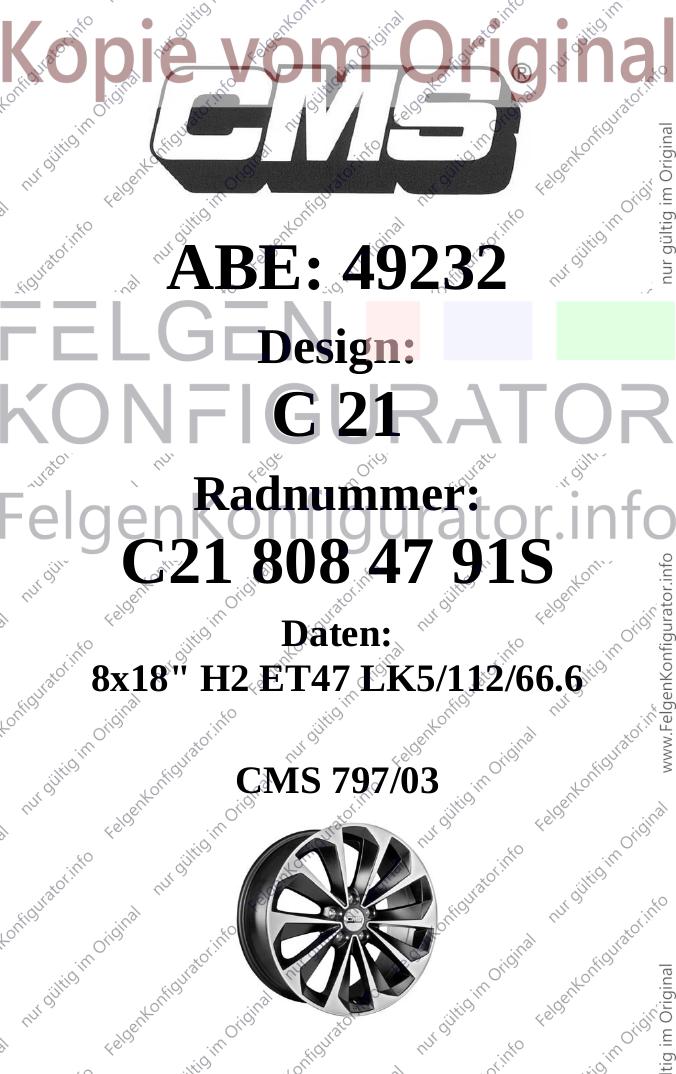

ABE: 49232
Design:
C 21
Radnummer:
C21 808 47 91S
Daten:
8x18" H2 ET47 LK5/112/66.6
CMS 797/03
CMS Automotive Trading GmbH
Lanzstraße 20 D - 68789 St.Leon-Rot Tel.: +49 (0) 6227 35838-0 Fax : +49 (0) 6227 35838-33 Mail : info@cms-wheels.de
Kundeninformation:
1. Nach der Montage von CMS - Leichtmetallrädern ist nicht mehr sichergestellt, dass diese mit dem serienmäßigen
Bordwerkzeug demontiert werden können. Bitte überprüfen Sie die Schlüsselweite Ihres Bordwerkzeuges und
ergänzen es, falls erforderlich.
2. Legen Sie bitte die Originalbefestigungsteile zu Ihrem Reserverad. Dies kann nur mit diesen Befestigungsteilen
montiert werden.
3. Ihr Fachhändler händigt Ihnen dieses Dokument aus, das im nach folgende ein TÜV-Gutachten, oder eine
Allgemeine Betriebserlaubnis (ABE)enthält. Gegebenenfalls ist die Begutachtung Ihrer Rad-Reifenkombination
durch einen Sachverständigen notwendig. Bitte überprüfen Sie dies in dem Dokument. Das Gutachten, bzw. die
ABE sollte bei den Fahrzeugpapieren aufbewahrt werden.
4. Die CMS - Leichtmetallräder sollten, wie Ihr Fahrzeug, regelmäßig mit einem nicht aggressiven Reinigungsmittel
gesäubert werden.
5. Beim Überfahren von Hindernissen und beim Auffahren auf Bordsteine bitten wir Sie, besonders vorsichtig zu
sein, da hierbei sowohl der Reifen als auch das Rad beschädigt werden können und wir daraus resultierende
Reklamationen nicht anerkennen.
6. Wir machen ausdrücklich darauf aufmerksam, dass Reklamationen, die durch unsachgemäße Montage und
fehlende oder falsche Pflege entstehen, von uns oder unseren Händlern nicht anerkannt werden.
Montageinformation:
1. Vor der Montage muss geprüft werden, ob die Räder auf das vorgesehene Fahrzeug passen. Dazu ein Rad
wechselnd auf alle Naben des Fahrzeugs stecken und den Bremsenfreigang prüfen. Gleichzeitig prüfen, ob die
Räder mitvollständigem und passendem Zubehör geliefert werden.
2. Bereits mit Reifen montierte Räder, bei denen nachträglich festgestellt wird, dass sie nicht passen können
wir nicht zurück nehmen.
3. Die Radnabe, Befestigungsfläche und ggf. Stehbolzen müssen vor der Montage der Räder gründlich von Rost und
Schmutz befreit werden.
4. Bitte beachten Sie, dass nicht alle Reifen von der Vorderseite montiert werden können.
5. Bei allen CMS Rädern sind ausschließlich Klebegewichte zu verwenden.
6. Bitte beachten Sie das Anzugsmoment der Radschrauben bzw. Radmuttern laut ABE/Gutachten
7. Die Verwendung der Sonderräder ist nur zulässig, wenn mindestens 6 Umdrehungen bei M12 x 1,5 und 7
Umdrehungen bei M14 x 1,5 bzw. mindestens die Anzahl der Umdrehungen der serienmäßigen Befestigungsteile
bei der Befestigung mit Radschrauben bzw. -muttern erreicht werden.
8. Schrauben oder Muttern sollten nicht geölt oder gefettet werden.
9. Die Gewährleistung richtet sich nach den gesetzlichen Bestimmungen.
St. Leon Rot , November 2012

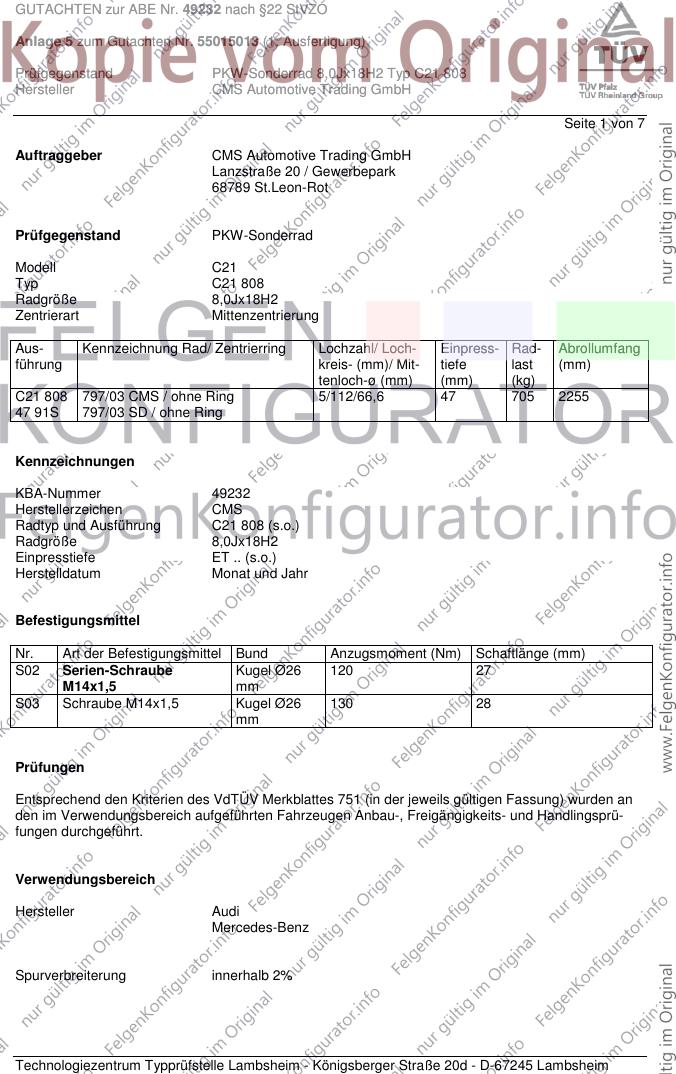

GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 1 von 7
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C21
Typ C21 808
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C21 808 797/03 CMS / ohne Ring 5/112/66,6 47 705 2255
47 91S 797/03 SD / ohne Ring
Kennzeichnungen
KBA-Nummer 49232
Herstellerzeichen CMS
Radtyp und Ausführung C21 808 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel Ø26 120 27
M14x1,5 mm
S03 Schraube M14x1,5 Kugel Ø26 130 28
mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

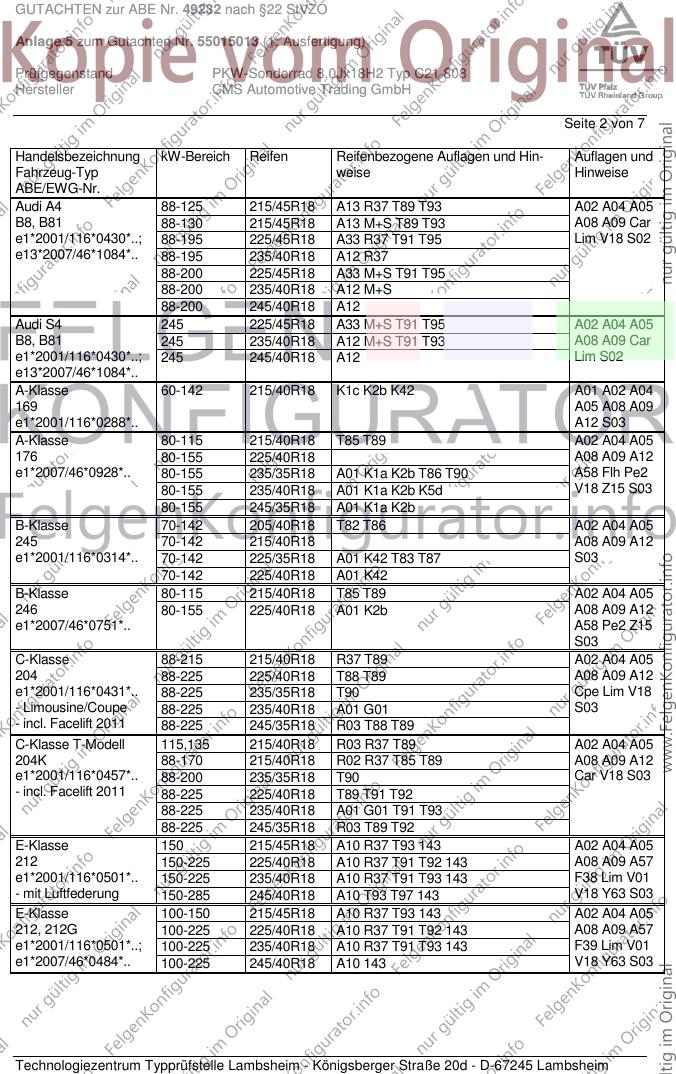

GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 2 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A02 A04 A05
B8, B81 88-130 215/45R18 A13 M+S T89 T93 A08 A09 Car
e1*2001/116*0430*..; 88-195 225/45R18 A33 R37 T91 T95 Lim V18 S02
e13*2007/46*1084*.. 88-195 235/40R18 A12 R37
88-200 225/45R18 A33 M+S T91 T95
88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi S4 245 225/45R18 A33 M+S T91 T95 A02 A04 A05
B8, B81 245 235/40R18 A12 M+S T91 T93 A08 A09 Car
e1*2001/116*0430*..; 245 245/40R18 A12 Lim S02
e13*2007/46*1084*..
A-Klasse 60-142 215/40R18 K1c K2b K42 A01 A02 A04
169 A05 A08 A09
e1*2001/116*0288*.. A12 S03
A-Klasse 80-115 215/40R18 T85 T89 A02 A04 A05
176 80-155 225/40R18 A08 A09 A12
e1*2007/46*0928*.. 80-155 235/35R18 A01 K1a K2b T86 T90 A58 Flh Pe2
80-155 235/40R18 A01 K1a K2b K5d V18 Z15 S03
80-155 245/35R18 A01 K1a K2b
B-Klasse 70-142 205/40R18 T82 T86 A02 A04 A05
245 70-142 215/40R18 A08 A09 A12
e1*2001/116*0314*.. 70-142 225/35R18 A01 K42 T83 T87 S03
70-142 225/40R18 A01 K42
B-Klasse 80-115 215/40R18 T85 T89 A02 A04 A05
246 80-155 225/40R18 A01 K2b A08 A09 A12
e1*2007/46*0751*.. A58 Pe2 Z15
S03
C-Klasse 88-215 215/40R18 R37 T89 A02 A04 A05
204 88-225 225/40R18 T88 T89 A08 A09 A12
e1*2001/116*0431*.. 88-225 235/35R18 T90 Cpe Lim V18
- Limousine/Coupe 88-225 235/40R18 A01 G01 S03
- incl. Facelift 2011 88-225 245/35R18 R03 T88 T89
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A02 A04 A05
204K 88-170 215/40R18 R02 R37 T85 T89 A08 A09 A12
e1*2001/116*0457*.. 88-200 235/35R18 T90 Car V18 S03
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
88-225 235/40R18 A01 G01 T91 T93
88-225 245/35R18 R03 T89 T92
E-Klasse 150 215/45R18 A10 R37 T93 143 A02 A04 A05
212 150-225 225/40R18 A10 R37 T91 T92 143 A08 A09 A57
e1*2001/116*0501*.. 150-225 235/40R18 A10 R37 T91 T93 143 F38 Lim V01
- mit Luftfederung 150-285 245/40R18 A10 T93 T97 143 V18 Y63 S03
E-Klasse 100-150 215/45R18 A10 R37 T93 143 A02 A04 A05
212, 212G 100-225 225/40R18 A10 R37 T91 T92 143 A08 A09 A57
e1*2001/116*0501*..; 100-225 235/40R18 A10 R37 T91 T93 143 F39 Lim V01
e1*2007/46*0484*.. 100-225 245/40R18 A10 143 V18 Y63 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 3 von 7
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.

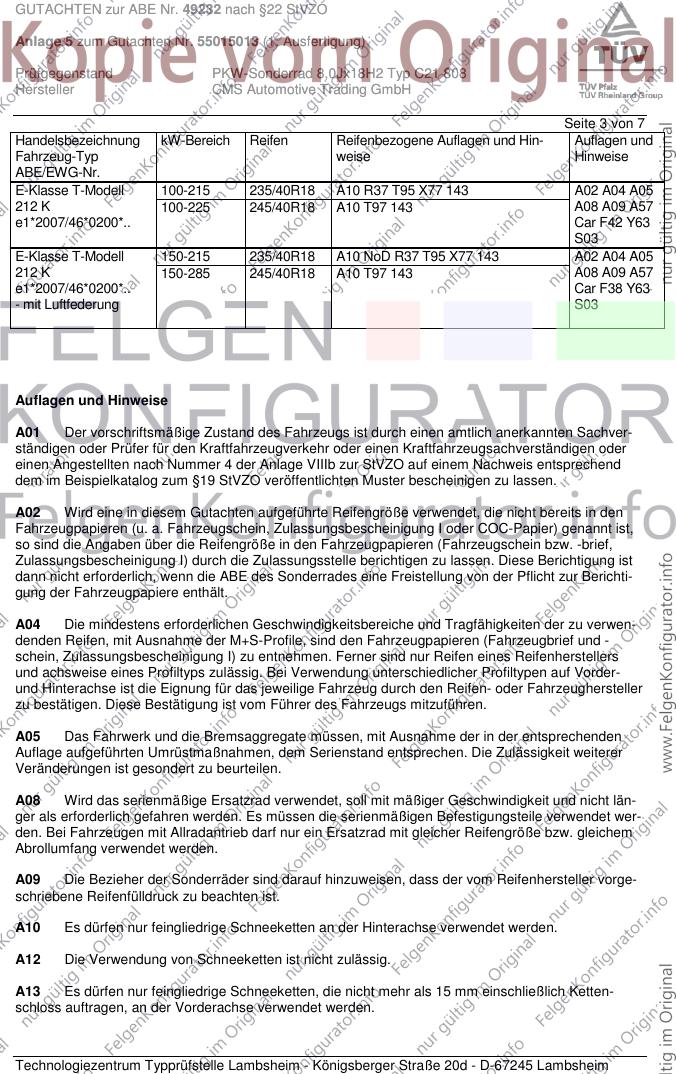

E-Klasse T-Modell 100-215 235/40R18 A10 R37 T95 X77 143 A02 A04 A05
212 K 100-225 245/40R18 A10 T97 143 A08 A09 A57
e1*2007/46*0200*.. Car F42 Y63
S03
E-Klasse T-Modell 150-215 235/40R18 A10 NoD R37 T95 X77 143 A02 A04 A05
212 K 150-285 245/40R18 A10 T97 143 A08 A09 A57
e1*2007/46*0200*.. Car F38 Y63
- mit Luftfederung S03
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 4 von 7

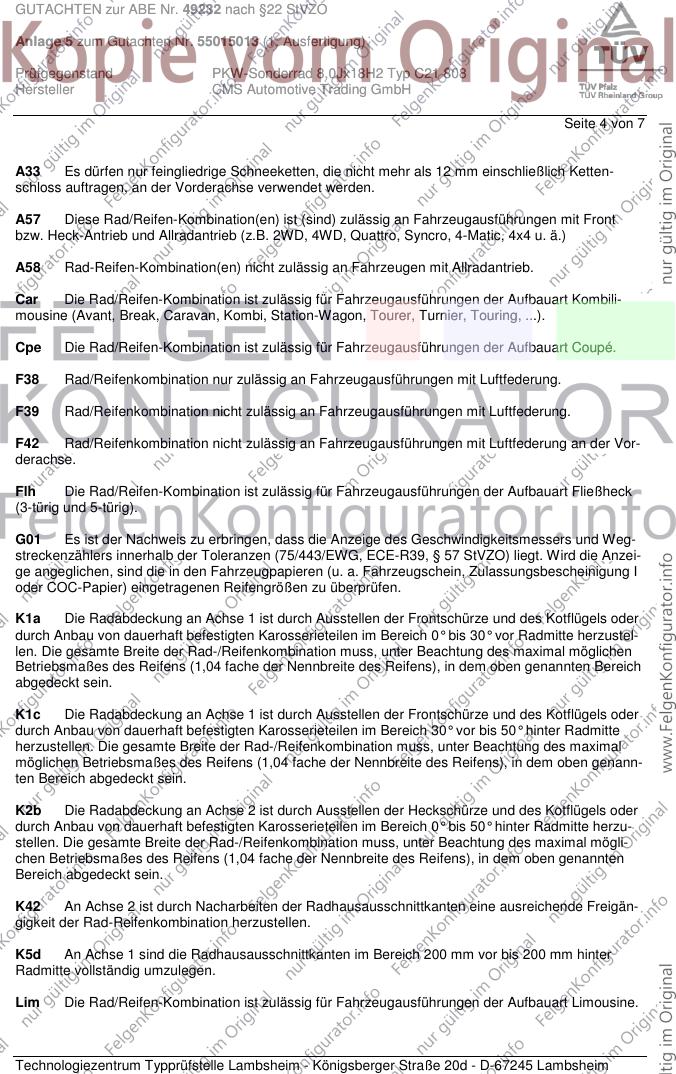

A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.

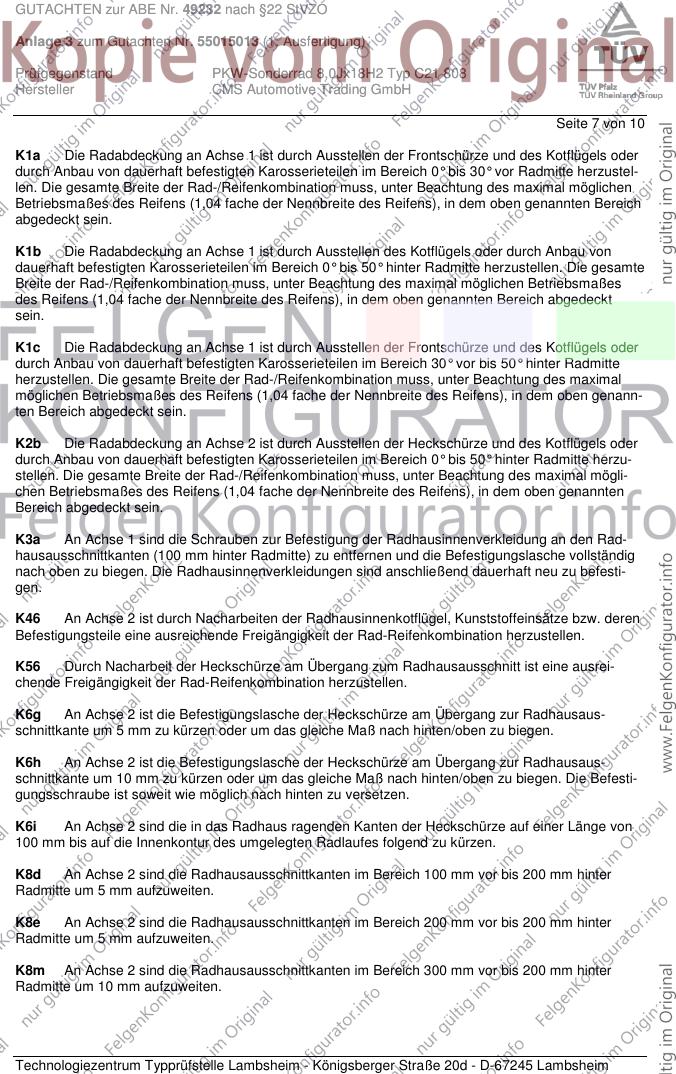

K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

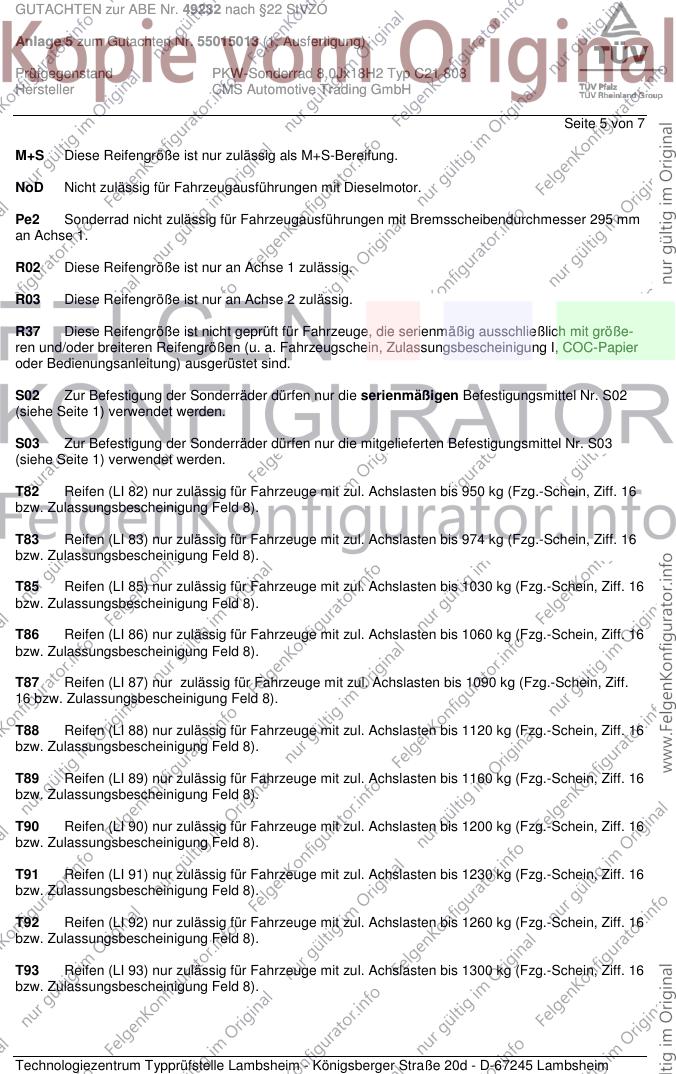

Seite 5 von 7
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
Pe2 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 295 mm
an Achse 1.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

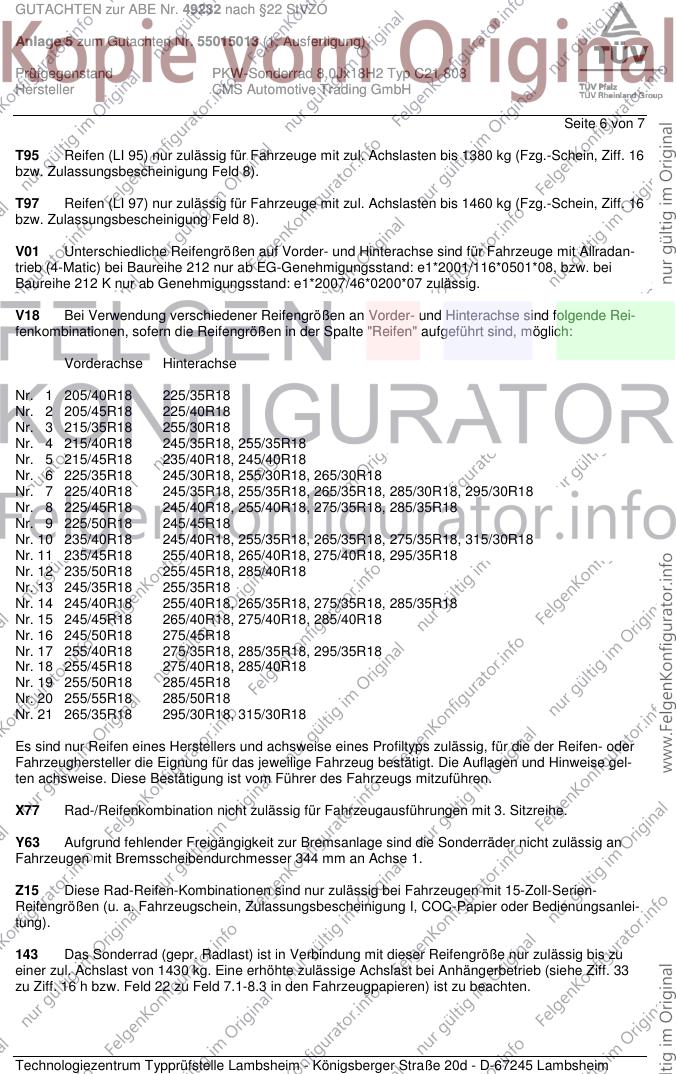

Seite 6 von 7
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanlei-
tung).
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

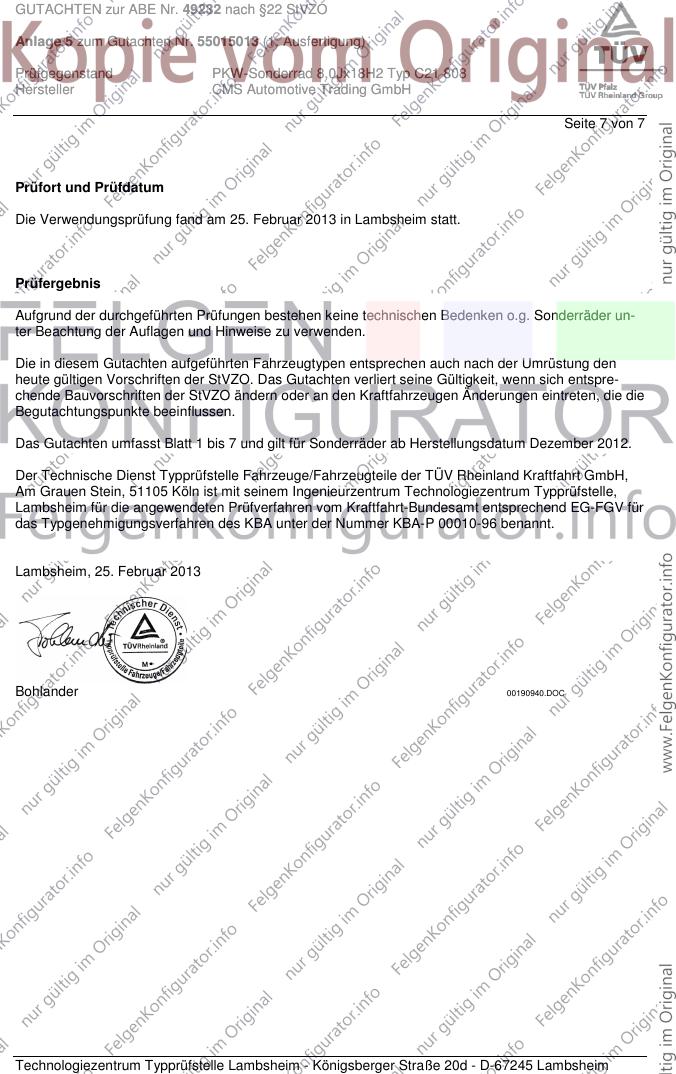

Seite 7 von 7

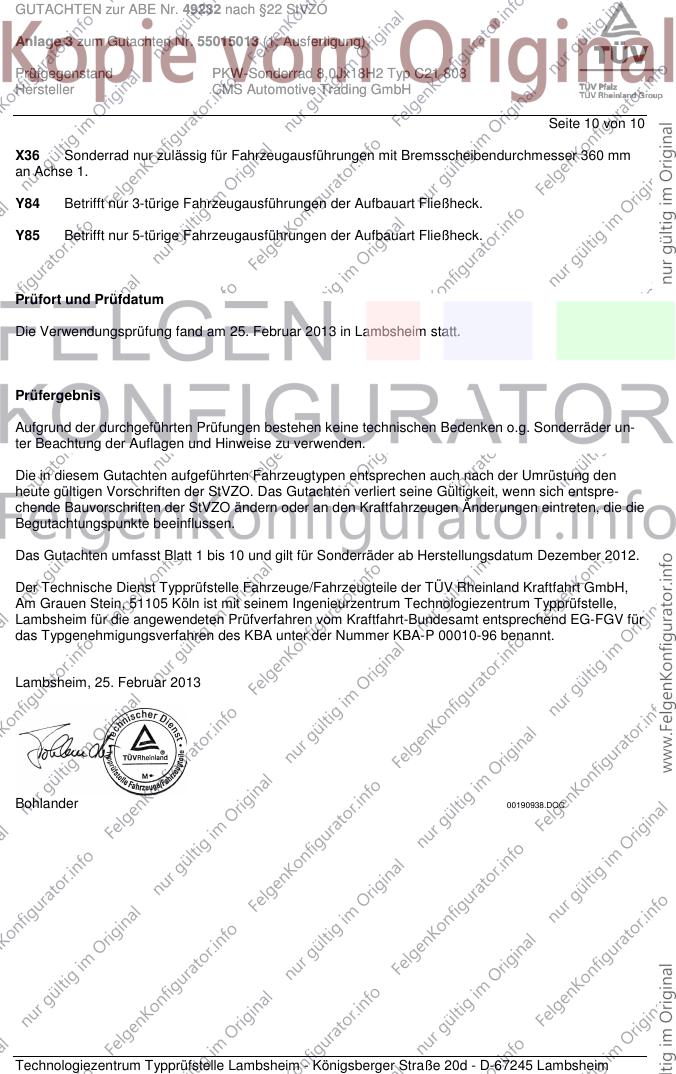

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Februar 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 7 und gilt für Sonderräder ab Herstellungsdatum Dezember 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Februar 2013
Bohlander 00190940.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

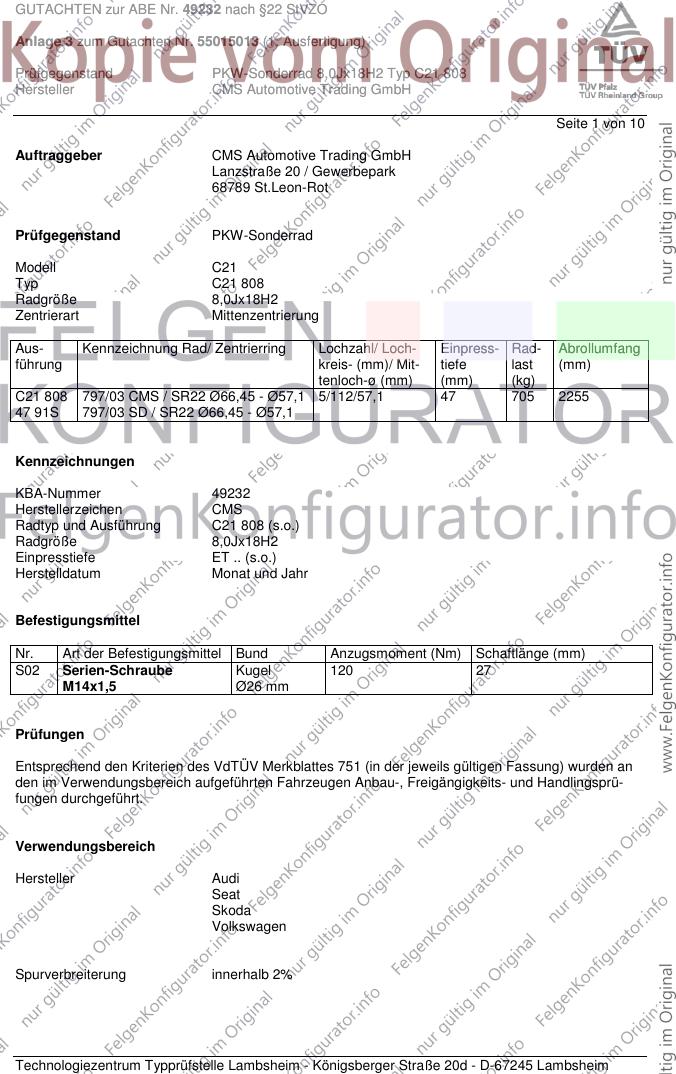

Seite 1 von 10
Auftraggeber CMS Automotive Trading GmbH
Lanzstraße 20 / Gewerbepark
68789 St.Leon-Rot
Prüfgegenstand PKW-Sonderrad
Modell C21
Typ C21 808
Radgröße 8,0Jx18H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
C21 808 797/03 CMS / SR22 Ø66,45 - Ø57,1 5/112/57,1 47 705 2255
47 91S 797/03 SD / SR22 Ø66,45 - Ø57,1
Kennzeichnungen
KBA-Nummer 49232
Herstellerzeichen CMS
Radtyp und Ausführung C21 808 (s.o.)
Radgröße 8,0Jx18H2
Einpresstiefe ET .. (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Serien-Schraube Kugel 120 27
M14x1,5 Ø26 mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Seat
Skoda
Volkswagen
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

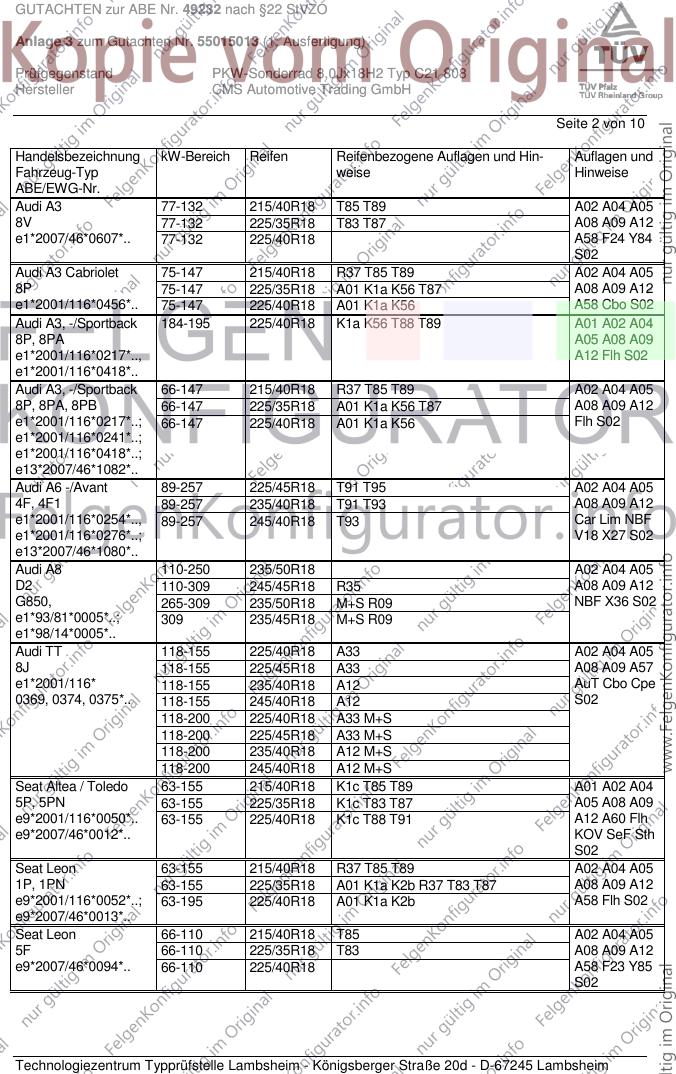

Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A3 77-132 215/40R18 T85 T89 A02 A04 A05
8V 77-132 225/35R18 T83 T87 A08 A09 A12
e1*2007/46*0607*.. 77-132 225/40R18 A58 F24 Y84
S02
Audi A3 Cabriolet 75-147 215/40R18 R37 T85 T89 A02 A04 A05
8P 75-147 225/35R18 A01 K1a K56 T87 A08 A09 A12
e1*2001/116*0456*.. 75-147 225/40R18 A01 K1a K56 A58 Cbo S02
Audi A3, -/Sportback 184-195 225/40R18 K1a K56 T88 T89 A01 A02 A04
8P, 8PA A05 A08 A09
e1*2001/116*0217*.., A12 Flh S02
e1*2001/116*0418*..
Audi A3, -/Sportback 66-147 215/40R18 R37 T85 T89 A02 A04 A05
8P, 8PA, 8PB 66-147 225/35R18 A01 K1a K56 T87 A08 A09 A12
e1*2001/116*0217*..; 66-147 225/40R18 A01 K1a K56 Flh S02
e1*2001/116*0241*..;
e1*2001/116*0418*..;
e13*2007/46*1082*..
Audi A6 -/Avant 89-257 225/45R18 T91 T95 A02 A04 A05
4F, 4F1 89-257 235/40R18 T91 T93 A08 A09 A12
e1*2001/116*0254*.., 89-257 245/40R18 T93 Car Lim NBF
e1*2001/116*0276*..; V18 X27 S02
e13*2007/46*1080*..
Audi A8 110-250 235/50R18 A02 A04 A05
D2 110-309 245/45R18 R35 A08 A09 A12
G850, 265-309 235/50R18 M+S R09 NBF X36 S02
e1*93/81*0005*..; 309 235/45R18 M+S R09
e1*98/14*0005*..
Audi TT 118-155 225/40R18 A33 A02 A04 A05
8J 118-155 225/45R18 A33 A08 A09 A57
e1*2001/116* 118-155 235/40R18 A12 AuT Cbo Cpe
0369, 0374, 0375*.. 118-155 245/40R18 A12 S02
118-200 225/40R18 A33 M+S
118-200 225/45R18 A33 M+S
118-200 235/40R18 A12 M+S
118-200 245/40R18 A12 M+S
Seat Altea / Toledo 63-155 215/40R18 K1c T85 T89 A01 A02 A04
5P, 5PN 63-155 225/35R18 K1c T83 T87 A05 A08 A09
e9*2001/116*0050*.. 63-155 225/40R18 K1c T88 T91 A12 A60 Flh
e9*2007/46*0012*.. KOV SeF Sth
S02
Seat Leon 63-155 215/40R18 R37 T85 T89 A02 A04 A05
1P, 1PN 63-155 225/35R18 A01 K1a K2b R37 T83 T87 A08 A09 A12
e9*2001/116*0052*..; 63-195 225/40R18 A01 K1a K2b A58 Flh S02
e9*2007/46*0013*..
Seat Leon 66-110 215/40R18 T85 A02 A04 A05
5F 66-110 225/35R18 T83 A08 A09 A12
e9*2007/46*0094*.. 66-110 225/40R18 A58 F23 Y85
S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

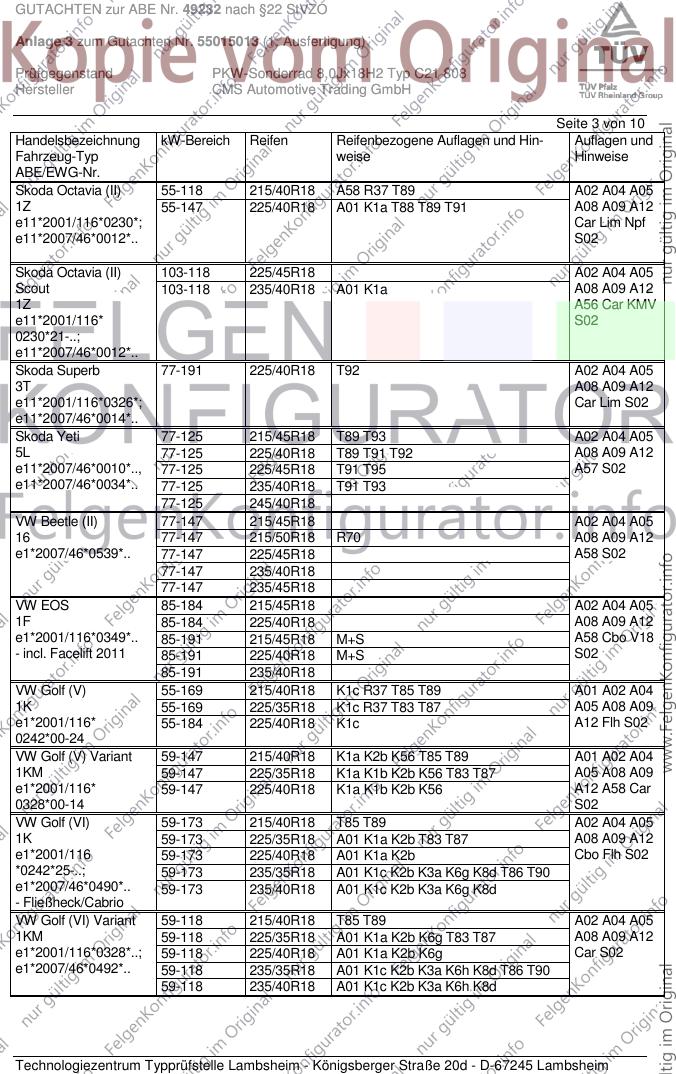

Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Skoda Octavia (II) 55-118 215/40R18 A58 R37 T89 A02 A04 A05
1Z 55-147 225/40R18 A01 K1a T88 T89 T91 A08 A09 A12
e11*2001/116*0230*; Car Lim Npf
e11*2007/46*0012*.. S02
Skoda Octavia (II) 103-118 225/45R18 A02 A04 A05
Scout 103-118 235/40R18 A01 K1a A08 A09 A12
1Z A56 Car KMV
e11*2001/116* S02
0230*21-..;
e11*2007/46*0012*..
Skoda Superb 77-191 225/40R18 T92 A02 A04 A05
3T A08 A09 A12
e11*2001/116*0326*; Car Lim S02
e11*2007/46*0014*..
Skoda Yeti 77-125 215/45R18 T89 T93 A02 A04 A05
5L 77-125 225/40R18 T89 T91 T92 A08 A09 A12
e11*2007/46*0010*.., 77-125 225/45R18 T91 T95 A57 S02
e11*2007/46*0034*.. 77-125 235/40R18 T91 T93
77-125 245/40R18
VW Beetle (II) 77-147 215/45R18 A02 A04 A05
16 77-147 215/50R18 R70 A08 A09 A12
e1*2007/46*0539*.. 77-147 225/45R18 A58 S02
77-147 235/40R18
77-147 235/45R18
VW EOS 85-184 215/45R18 A02 A04 A05
1F 85-184 225/40R18 A08 A09 A12
e1*2001/116*0349*.. 85-191 215/45R18 M+S A58 Cbo V18
- incl. Facelift 2011 85-191 225/40R18 M+S S02
85-191 235/40R18
VW Golf (V) 55-169 215/40R18 K1c R37 T85 T89 A01 A02 A04
1K 55-169 225/35R18 K1c R37 T83 T87 A05 A08 A09
e1*2001/116* 55-184 225/40R18 K1c A12 Flh S02
0242*00-24
VW Golf (V) Variant 59-147 215/40R18 K1a K2b K56 T85 T89 A01 A02 A04
1KM 59-147 225/35R18 K1a K1b K2b K56 T83 T87 A05 A08 A09
e1*2001/116* 59-147 225/40R18 K1a K1b K2b K56 A12 A58 Car
0328*00-14 S02
VW Golf (VI) 59-173 215/40R18 T85 T89 A02 A04 A05
1K 59-173 225/35R18 A01 K1a K2b T83 T87 A08 A09 A12
e1*2001/116 59-173 225/40R18 A01 K1a K2b Cbo Flh S02
*0242*25-..; 59-173 235/35R18 A01 K1c K2b K3a K6g K8d T86 T90
e1*2007/46*0490*.. 59-173 235/40R18 A01 K1c K2b K3a K6g K8d
- Fließheck/Cabrio
VW Golf (VI) Variant 59-118 215/40R18 T85 T89 A02 A04 A05
1KM 59-118 225/35R18 A01 K1a K2b K6g T83 T87 A08 A09 A12
e1*2001/116*0328*..; 59-118 225/40R18 A01 K1a K2b K6g Car S02
e1*2007/46*0492*.. 59-118 235/35R18 A01 K1c K2b K3a K6h K8d T86 T90
59-118 235/40R18 A01 K1c K2b K3a K6h K8d
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

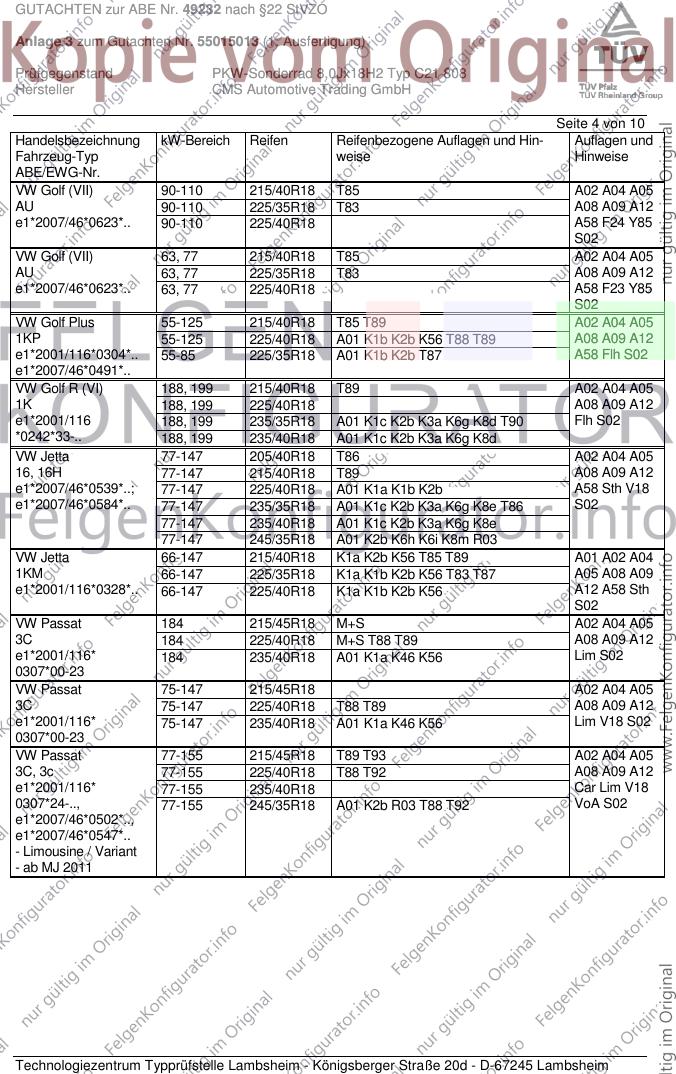

Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Golf (VII) 90-110 215/40R18 T85 A02 A04 A05
AU 90-110 225/35R18 T83 A08 A09 A12
e1*2007/46*0623*.. 90-110 225/40R18 A58 F24 Y85
S02
VW Golf (VII) 63, 77 215/40R18 T85 A02 A04 A05
AU 63, 77 225/35R18 T83 A08 A09 A12
e1*2007/46*0623*.. 63, 77 225/40R18 A58 F23 Y85
S02
VW Golf Plus 55-125 215/40R18 T85 T89 A02 A04 A05
1KP 55-125 225/40R18 A01 K1b K2b K56 T88 T89 A08 A09 A12
e1*2001/116*0304*.. 55-85 225/35R18 A01 K1b K2b T87 A58 Flh S02
e1*2007/46*0491*..
VW Golf R (VI) 188, 199 215/40R18 T89 A02 A04 A05
1K 188, 199 225/40R18 A08 A09 A12
e1*2001/116 188, 199 235/35R18 A01 K1c K2b K3a K6g K8d T90 Flh S02
*0242*33-.. 188, 199 235/40R18 A01 K1c K2b K3a K6g K8d
VW Jetta 77-147 205/40R18 T86 A02 A04 A05
16, 16H 77-147 215/40R18 T89 A08 A09 A12
e1*2007/46*0539*..; 77-147 225/40R18 A01 K1a K1b K2b A58 Sth V18
e1*2007/46*0584*.. 77-147 235/35R18 A01 K1c K2b K3a K6g K8e T86 S02
77-147 235/40R18 A01 K1c K2b K3a K6g K8e
77-147 245/35R18 A01 K2b K6h K6i K8m R03
VW Jetta 66-147 215/40R18 K1a K2b K56 T85 T89 A01 A02 A04
1KM 66-147 225/35R18 K1a K1b K2b K56 T83 T87 A05 A08 A09
e1*2001/116*0328*.. 66-147 225/40R18 K1a K1b K2b K56 A12 A58 Sth
S02
VW Passat 184 215/45R18 M+S A02 A04 A05
3C 184 225/40R18 M+S T88 T89 A08 A09 A12
e1*2001/116* 184 235/40R18 A01 K1a K46 K56 Lim S02
0307*00-23
VW Passat 75-147 215/45R18 A02 A04 A05
3C 75-147 225/40R18 T88 T89 A08 A09 A12
e1*2001/116* 75-147 235/40R18 A01 K1a K46 K56 Lim V18 S02
0307*00-23
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 Car Lim V18
0307*24-.., 77-155 245/35R18 A01 K2b R03 T88 T92 VoA S02
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- ab MJ 2011
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

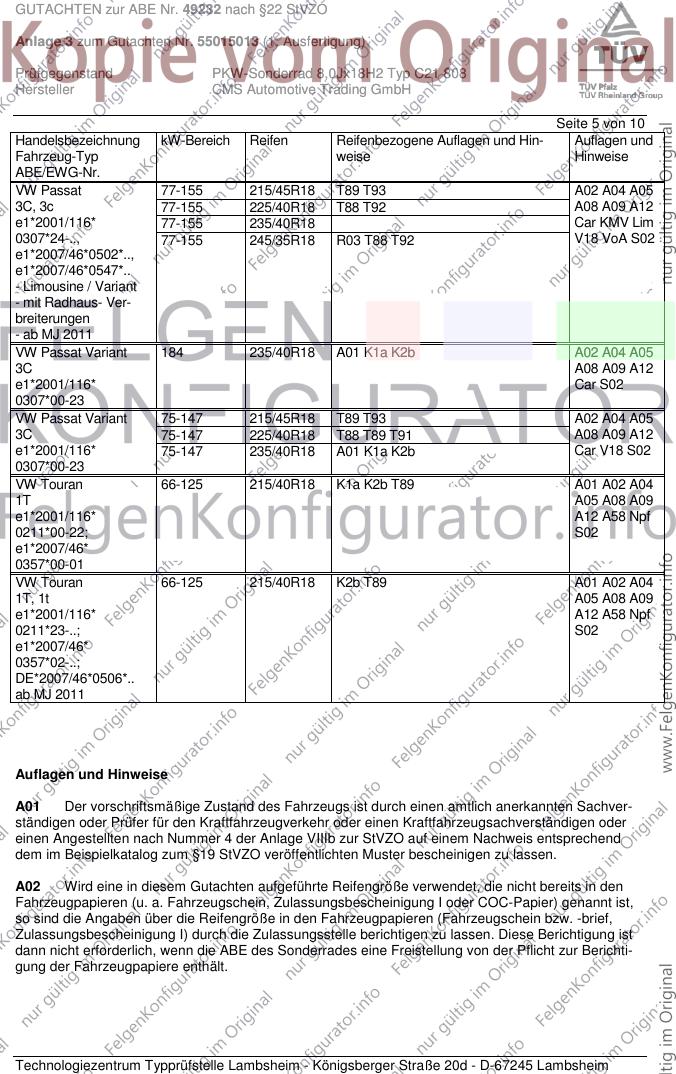

Seite 5 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
VW Passat 77-155 215/45R18 T89 T93 A02 A04 A05
3C, 3c 77-155 225/40R18 T88 T92 A08 A09 A12
e1*2001/116* 77-155 235/40R18 Car KMV Lim
0307*24-.., 77-155 245/35R18 R03 T88 T92 V18 VoA S02
e1*2007/46*0502*..,
e1*2007/46*0547*..
- Limousine / Variant
- mit Radhaus- Ver-
breiterungen
- ab MJ 2011
VW Passat Variant 184 235/40R18 A01 K1a K2b A02 A04 A05
3C A08 A09 A12
e1*2001/116* Car S02
0307*00-23
VW Passat Variant 75-147 215/45R18 T89 T93 A02 A04 A05
3C 75-147 225/40R18 T88 T89 T91 A08 A09 A12
e1*2001/116* 75-147 235/40R18 A01 K1a K2b Car V18 S02
0307*00-23
VW Touran 66-125 215/40R18 K1a K2b T89 A01 A02 A04
1T A05 A08 A09
e1*2001/116* A12 A58 Npf
0211*00-22; S02
e1*2007/46*
0357*00-01
VW Touran 66-125 215/40R18 K2b T89 A01 A02 A04
1T, 1t A05 A08 A09
e1*2001/116* A12 A58 Npf
0211*23-..; S02
e1*2007/46*
0357*02-..;
DE*2007/46*0506*..
ab MJ 2011
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

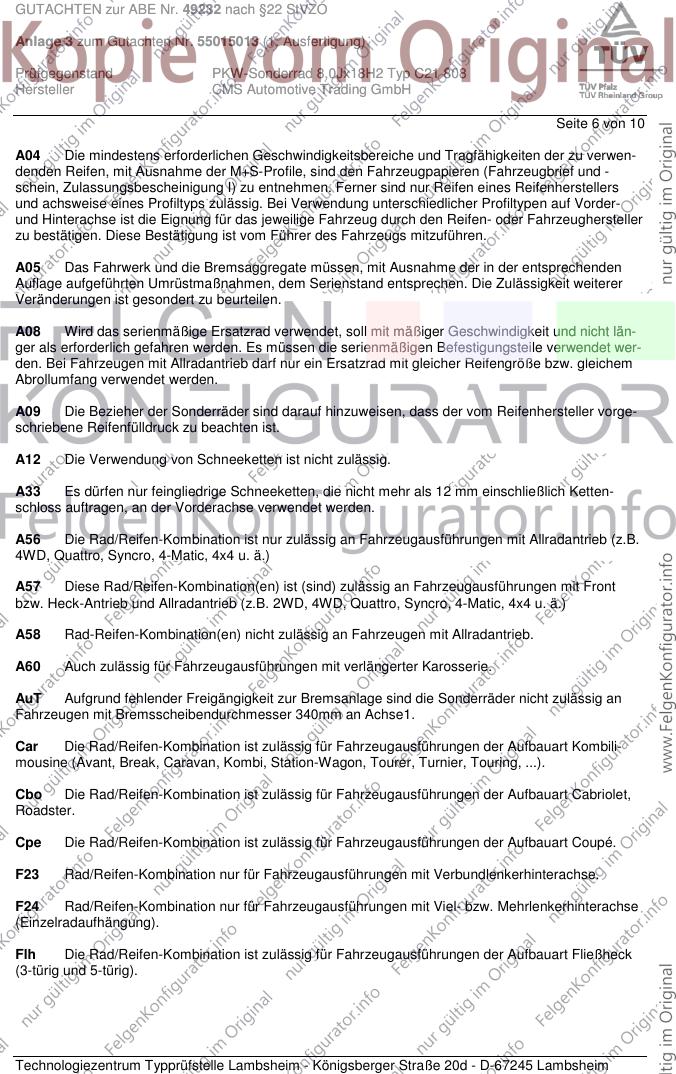

Seite 6 von 10
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu verwen-
denden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief und -
schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines Reifenherstellers
und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher Profiltypen auf Vorder-
und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen- oder Fahrzeughersteller
zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
AuT Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 340mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F23 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Verbundlenkerhinterachse.
F24 Rad/Reifen-Kombination nur für Fahrzeugausführungen mit Viel- bzw. Mehrlenkerhinterachse
(Einzelradaufhängung).
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 7 von 10
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den Rad-
hausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche vollständig
nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befesti-
gen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

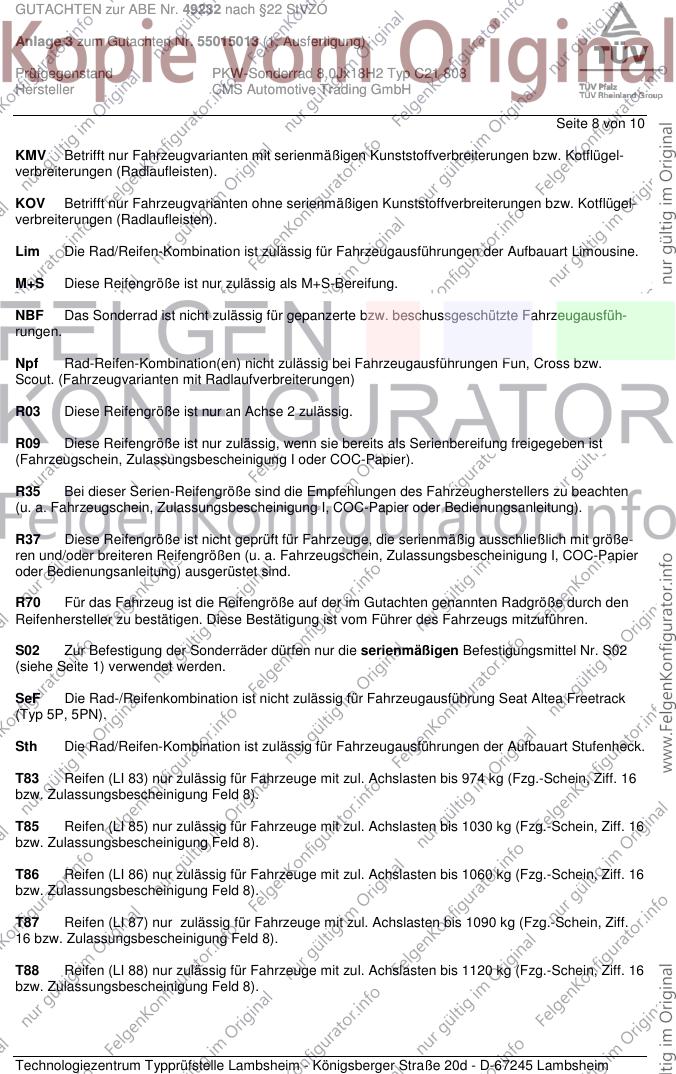

Seite 8 von 10
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausfüh-
rungen.
Npf Rad-Reifen-Kombination(en) nicht zulässig bei Fahrzeugausführungen Fun, Cross bzw.
Scout. (Fahrzeugvarianten mit Radlaufverbreiterungen)
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die serienmäßigen Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
SeF Die Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung Seat Altea Freetrack
(Typ 5P, 5PN).
Sth Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Stufenheck.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH

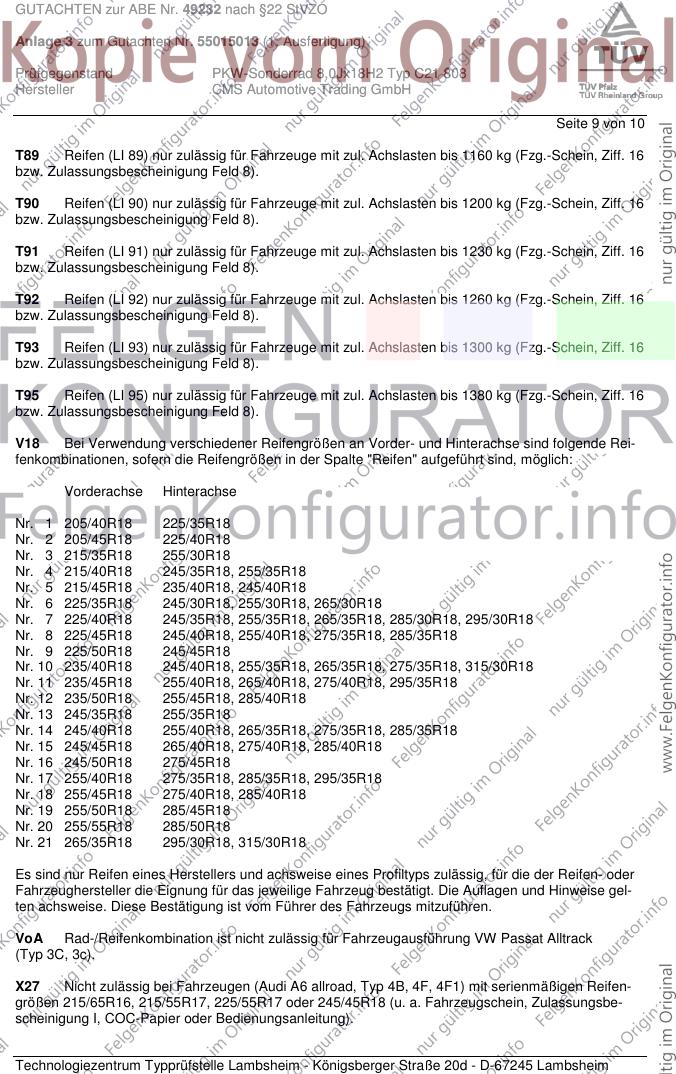

Seite 9 von 10
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/35R18 255/30R18
Nr. 4 215/40R18 245/35R18, 255/35R18
Nr. 5 215/45R18 235/40R18, 245/40R18
Nr. 6 225/35R18 245/30R18, 255/30R18, 265/30R18
Nr. 7 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 8 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 9 225/50R18 245/45R18
Nr. 10 235/40R18 245/40R18, 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 11 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 12 235/50R18 255/45R18, 285/40R18
Nr. 13 245/35R18 255/35R18
Nr. 14 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 15 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 16 245/50R18 275/45R18
Nr. 17 255/40R18 275/35R18, 285/35R18, 295/35R18
Nr. 18 255/45R18 275/40R18, 285/40R18
Nr. 19 255/50R18 285/45R18
Nr. 20 255/55R18 285/50R18
Nr. 21 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VoA Rad-/Reifenkombination ist nicht zulässig für Fahrzeugausführung VW Passat Alltrack
(Typ 3C, 3c).
X27 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4B, 4F, 4F1) mit serienmäßigen Reifen-
größen 215/65R16, 215/55R17, 225/55R17 oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbe-
scheinigung I, COC-Papier oder Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49232 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55015013 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18H2 Typ C21 808
Hersteller CMS Automotive Trading GmbH
Seite 10 von 10
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Y84 Betrifft nur 3-türige Fahrzeugausführungen der Aufbauart Fließheck.
Y85 Betrifft nur 5-türige Fahrzeugausführungen der Aufbauart Fließheck.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 25. Februar 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Dezember 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 25. Februar 2013
Bohlander 00190938.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
