Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48577*01
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 19 H2
Typ: ADV11 8519
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48577*01
Die ABE-Nr. 48577 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 19 H2 , Typ
ADV11 8519, in den Ausführungen wie im Nachtragsgutachten Nr.
55008112 (2.Ausfertigung) vom 07.06.2013 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1, 2, 3, 4, 5, 6, 7, 8, 10, (2. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 07.06.2013
festgehaltenen Angaben.
Flensburg, 24.06.2013
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55008112 (2.Ausfertigung), zur Genehmigung vorgelegt am:
13.06.2013
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48577*01
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

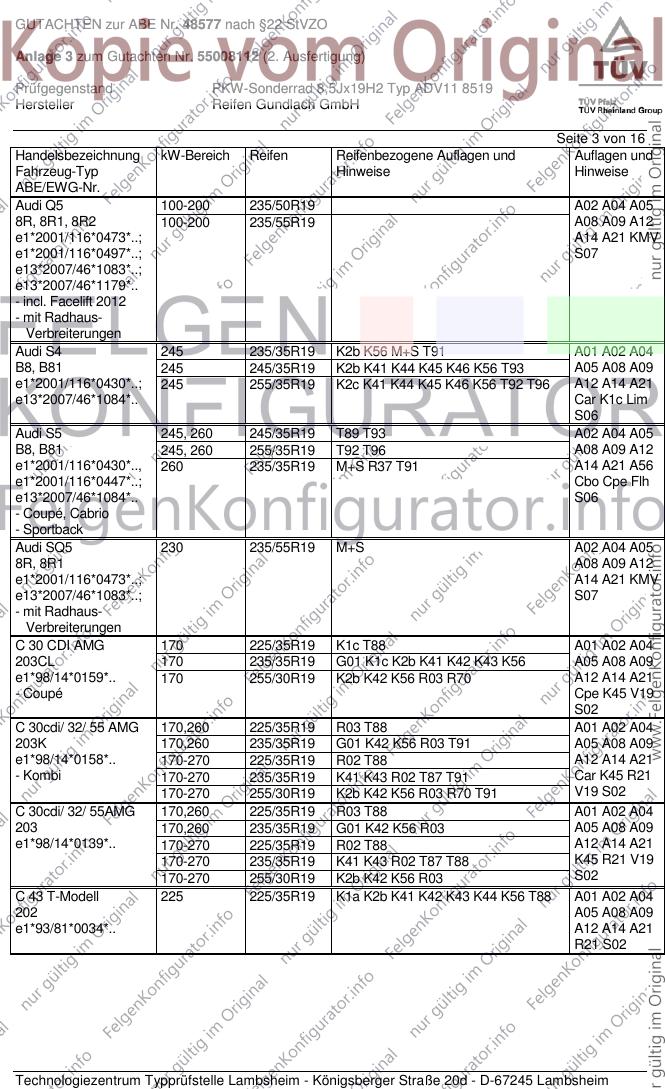

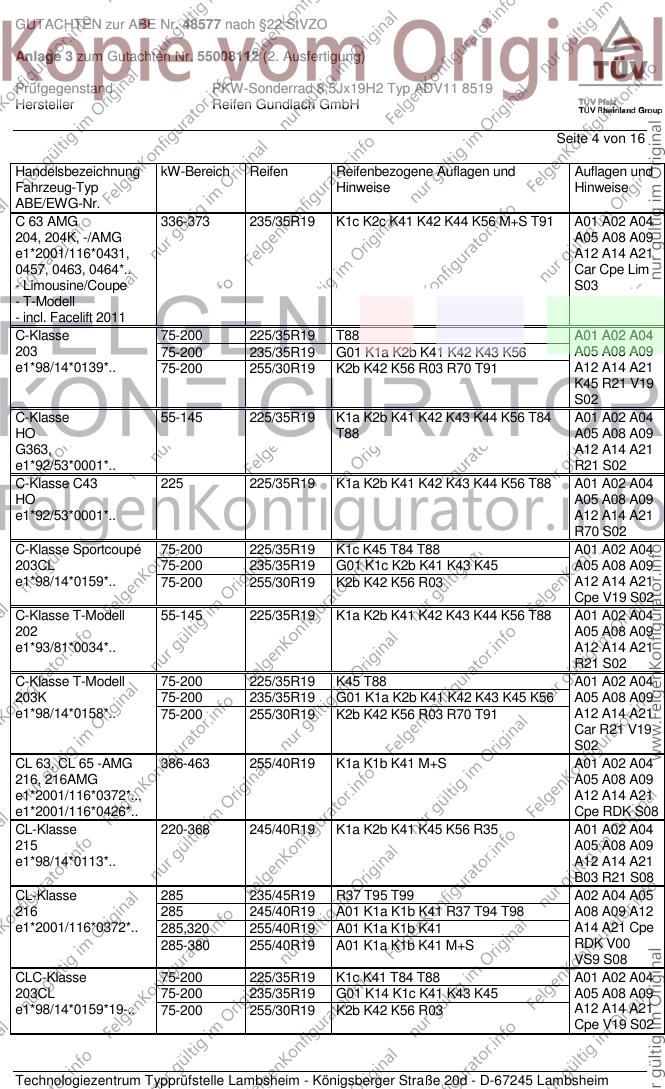

GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 1 von 16
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 8519
Radgröße 8,5Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 8519 W3 / Ø72,6xØ66,6 5/112/66,6 30 825 2350
Kennzeichnungen
KBA-Nummer 48577
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 8519 (s.o.)
Radgröße 8,5Jx19H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 K1a K1b K2b K41 K45 K56 R37 T89 A01 A02 A04
B8, B81 T93 A05 A08 A09
e1*2001/116*0430*..; 88-195 235/35R19 K1c K2b K56 R37 T87 T91 A12 A14 A21
e13*2007/46*1084*.. 88-200 225/40R19 K1a K1b K2b K41 K45 K56 M+S T89 Car Lim V19
T93 S06
88-200 235/35R19 K1c K2b K56 M+S T87 T91
88-200 245/35R19 K1c K2b K41 K44 K45 K46 K56 T89
T93
88-200 255/35R19 K1c K2c K41 K44 K45 K46 K56
Audi A4 Allroad 100-180 225/40R19 A13 T93 A02 A04 A05
B8, B81 100-180 225/45R19 A13 T92 T96 A08 A09 A14
e1*2001/116* 100-180 235/40R19 A12 T92 T96 A21 Car KMV
0430*10-..; 100-180 245/35R19 A12 T93 X80 S06
e13*2007/46*1084*.. 100-180 245/40R19 A12
100-180 255/35R19 A12 T92 T96
100-180 255/40R19 A12
Audi A5 100-195 225/40R19 R37 T89 T93 A02 A04 A05
B8, B81 100-195 235/35R19 R37 T87 T91 A08 A09 A12
e1*2001/116*0430*..; 100-200 245/35R19 T89 T93 A14 A21 Cbo
e13*2007/46*1084*.. 100-200 255/35R19 Cpe Flh V19
- Coupé, Cabrio S06
- Sportback
Audi A6 / A6 Avant 100-230 235/45R19 T95 T99 A02 A04 A05
4G, 4G1 100-230 245/40R19 A01 K1a K2b T94 T98 A08 A09 A12
e1*2007/46*0436*..; 100-230 255/40R19 A01 K1a K1b K2b K8b T00 T96 A14 A21 A57
e13*2007/46*1147*.. BnK Car Lim
NA1 S06
Audi A6 allroad 150-230 235/45R19 K6w T99 A01 A02 A04
4G, 4G1 150-230 235/50R19 K5w K6x A05 A08 A09
e1*2007/46*0436*..; 150-230 245/45R19 K5w K6x A12 A14 A21
e13*2007/46*1147*.. 150-230 255/45R19 K5w K6x A56 Car KMV
S06
Audi A7 Sportback 150-230 235/45R19 A13 A02 A04 A05
4G, 4G1 150-230 245/40R19 A12 A08 A09 A14
e1*2007/46*0436*..; 150-230 255/40R19 A12 A21 A57 BnK
e1*2007/46*0544*..; S06
e13*2007/46*1147*..
Audi A8 150-309 235/50R19 A33 A02 A04 A05
4H 150-309 245/45R19 A13 A08 A09 A14
e1*2007/46*0284*.. 150-309 255/45R19 A12 A21 A57 NBF
e1*2007/46*0398*.. S06
Audi Q5 100-200 235/50R19 K1a A01 A02 A04
8R, 8R1, 8R2 100-200 235/55R19 K1a A05 A08 A09
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b A12 A14 A21
e1*2001/116*0497*.., 100-200 275/45R19 K1c K2b S07
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/50R19 A02 A04 A05
8R, 8R1, 8R2 100-200 235/55R19 A08 A09 A12
e1*2001/116*0473*..; A14 A21 KMV
e1*2001/116*0497*..; S07
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 K2b K56 M+S T91 A01 A02 A04
B8, B81 245 245/35R19 K2b K41 K44 K45 K46 K56 T93 A05 A08 A09
e1*2001/116*0430*..; 245 255/35R19 K2c K41 K44 K45 K46 K56 T92 T96 A12 A14 A21
e13*2007/46*1084*.. Car K1c Lim
S06
Audi S5 245, 260 245/35R19 T89 T93 A02 A04 A05
B8, B81 245, 260 255/35R19 T92 T96 A08 A09 A12
e1*2001/116*0430*.., 260 235/35R19 M+S R37 T91 A14 A21 A56
e1*2001/116*0447*..; Cbo Cpe Flh
e13*2007/46*1084*.. S06
- Coupé, Cabrio
- Sportback
Audi SQ5 230 235/55R19 M+S A02 A04 A05
8R, 8R1 A08 A09 A12
e1*2001/116*0473*..; A14 A21 KMV
e13*2007/46*1083*..; S07
- mit Radhaus-
Verbreiterungen
C 30 CDI AMG 170 225/35R19 K1c T88 A01 A02 A04
203CL 170 235/35R19 G01 K1c K2b K41 K42 K43 K56 A05 A08 A09
e1*98/14*0159*.. 170 255/30R19 K2b K42 K56 R03 R70 A12 A14 A21
- Coupé Cpe K45 V19
S02
C 30cdi/ 32/ 55 AMG 170,260 225/35R19 R03 T88 A01 A02 A04
203K 170,260 235/35R19 G01 K42 K56 R03 T91 A05 A08 A09
e1*98/14*0158*.. 170-270 225/35R19 R02 T88 A12 A14 A21
- Kombi 170-270 235/35R19 K41 K43 R02 T87 T91 Car K45 R21
170-270 255/30R19 K2b K42 K56 R03 R70 T91 V19 S02
C 30cdi/ 32/ 55AMG 170,260 225/35R19 R03 T88 A01 A02 A04
203 170,260 235/35R19 G01 K42 K56 R03 A05 A08 A09
e1*98/14*0139*.. 170-270 225/35R19 R02 T88 A12 A14 A21
170-270 235/35R19 K41 K43 R02 T87 T88 K45 R21 V19
170-270 255/30R19 K2b K42 K56 R03 S02
C 43 T-Modell 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A02 A04
202 A05 A08 A09
e1*93/81*0034*.. A12 A14 A21
R21 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A02 A04
204, 204K, -/AMG A05 A08 A09
e1*2001/116*0431, A12 A14 A21
0457, 0463, 0464*.. Car Cpe Lim
- Limousine/Coupe S03
- T-Modell
- incl. Facelift 2011
C-Klasse 75-200 225/35R19 T88 A01 A02 A04
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 A05 A08 A09
e1*98/14*0139*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 A12 A14 A21
K45 R21 V19
S02
C-Klasse 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T84 A01 A02 A04
HO T88 A05 A08 A09
G363, A12 A14 A21
e1*92/53*0001*.. R21 S02
C-Klasse C43 225 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A02 A04
HO A05 A08 A09
e1*92/53*0001*.. A12 A14 A21
R70 S02
C-Klasse Sportcoupé 75-200 225/35R19 K1c K45 T84 T88 A01 A02 A04
203CL 75-200 235/35R19 G01 K1c K2b K41 K43 K45 A05 A08 A09
e1*98/14*0159*.. 75-200 255/30R19 K2b K42 K56 R03 A12 A14 A21
Cpe V19 S02
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K42 K43 K44 K56 T88 A01 A02 A04
202 A05 A08 A09
e1*93/81*0034*.. A12 A14 A21
R21 S02
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A02 A04
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A05 A08 A09
e1*98/14*0158*.. 75-200 255/30R19 K2b K42 K56 R03 R70 T91 A12 A14 A21
Car R21 V19
S02
CL 63, CL 65 -AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A02 A04
216, 216AMG A05 A08 A09
e1*2001/116*0372*.., A12 A14 A21
e1*2001/116*0426*.. Cpe RDK S08
CL-Klasse 220-368 245/40R19 K1a K2b K41 K45 K56 R35 A01 A02 A04
215 A05 A08 A09
e1*98/14*0113*.. A12 A14 A21
B03 R21 S08
CL-Klasse 285 235/45R19 R37 T95 T99 A02 A04 A05
216 285 245/40R19 A01 K1a K1b K41 R37 T94 T98 A08 A09 A12
e1*2001/116*0372*.. 285,320 255/40R19 A01 K1a K1b K41 A14 A21 Cpe
285-380 255/40R19 A01 K1a K1b K41 M+S RDK V00
VS9 S08
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A02 A04
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A05 A08 A09
e1*98/14*0159*19-.. 75-200 255/30R19 K2b K42 K56 R03 A12 A14 A21
Cpe V19 S02
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK 500, -/55 AMG 225-285 225/35R19 K1c K45 R70 T88 A01 A02 A04
209 225-285 235/35R19 G01 K1c K45 K56 T91 A05 A08 A09
e1*98/14*0184*.. 225-285 255/30R19 K46 K56 R03 R70 T91 A12 A14 A21
B10 Cbo Cpe
V19 S02
CLK-Klasse 100-255 225/35R19 K41 K45 T84 T88 T89 A01 A02 A04
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A05 A08 A09
e1*96/27*0054*.. 100-255 255/30R19 K2c K42 K46 K56 R03 R70 T87 T91 A12 A14 A21
Cbo Cpe K1a
R21 V19 S02
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A01 A02 A04
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 K56 T91 A05 A08 A09
e1*98/14*0184*.. 100-200 255/30R19 Cbo Cpe K46 K56 R03 T91 A12 A14 A21
V19 S02
CLS .. AMG 350,378 245/35R19 M+S R37 T89 T93 A02 A04 A05
219, 219AMG A08 A09 A10
e1*2001/116*0295*.., A14 A21 RDK
e1*2001/116*0331*.. X36 S05
CLS 500 300 255/35R19 A02 A04 A05
218 A08 A09 A12
e1*2007/46*0485*.. A14 A21 A57
A84 Lim S03
CLS 500 Shooting 300 255/35R19 T96 A02 A04 A05
Brake A08 A09 A12
218 A14 A21 A57
e1*2007/46*0485*.. A84 Car S03
CLS Shooting Brake 150-225 245/35R19 R02 T89 T93 A02 A04 A05
218 150-225 255/35R19 R02 A08 A09 A12
e1*2007/46*0485*.. A14 A21 A57
Car V19 VA1
S03
CLS Shooting Brake 150 245/35R19 A10 T93 A02 A04 A05
218 150-225 255/35R19 A12 T92 T96 A08 A09 A14
e1*2007/46*0485*.. A21 A57 A84
Car S03
CLS-Klasse 150-225 245/35R19 A10 T93 A02 A04 A05
218 150-225 255/30R19 A12 T91 A08 A09 A14
e1*2007/46*0485*.. 150-225 255/35R19 A12 A21 A57 A84
Lim S03
CLS-Klasse 150-225 245/35R19 R02 A02 A04 A05
218 150-225 255/30R19 R02 A08 A09 A12
e1*2007/46*0485*.. 150-225 255/35R19 R02 A14 A21 A57
Lim V19 VA1
S03
CLS-Klasse 155-285 245/35R19 A10 R37 T89 T93 A02 A04 A05
219 155-285 255/35R19 A32 A08 A09 A14
e1*2001/116*0295*.. A21 RDK S05
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E 500 300 245/35R19 K1c K2c K4k K6c K6g K7c T93 A01 A02 A04
212 A05 A08 A09
e1*2001/116* A12 A14 A21
0501*09-.. A57 F38 Lim
ab Facelift 2011 S03
- mit Luftfederung
E-Klasse 55-205 225/35R19 R37 T88 T89 A02 A04 A05
210 55-260 235/35R19 A01 K41 T87 T88 T91 A08 A09 A12
e1*93/81*0022*.. 55-260 255/30R19 R03 R70 T87 T91 A14 A21 NBF
R21 V19 S02
E-Klasse 75-215 235/35R19 R37 T91 A02 A04 A05
211 75-285 245/35R19 A01 K1a K1b K2b K41 K42 T93 A08 A09 A12
e1*98/14*0183*.., A14 A21 Lim
e1*2001/116*0183*.. S05
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A02 A04
212 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A05 A08 A09
e1*2001/116*0501*.. 100-285 245/35R19 K1c K2c K4k K6c K6g K7c T93 A12 A14 A21
- mit Luftfederung A57 F38 Lim
V01 V19 S03
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 A01 A02 A04
212, 212G 100-225 245/35R19 K1c K2c K4k K6c K6g K7c T93 A05 A08 A09
e1*2001/116*0501*..; 100-225 255/30R19 K2c K4k K6c K6h K8g R03 T91 A12 A14 A21
e1*2007/46*0484*.. A57 F39 Lim
V01 V19 S03
E-Klasse AMG 350,378 245/35R19 K1a K1b K2b K41 M+S T93 A01 A02 A04
211, 211AMG A05 A08 A09
e1*98/14*0183*.., A12 A14 A21
e1*2001/116*0183*.., A58 Lim RDK
e1*2001/116*0397*.. S05
E-Klasse Cabrio 120-225 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A01 A02 A04
207 120-285 235/35R19 K1c K5c K5k R02 T91 A05 A08 A09
e1*2001/116*0502*.. 120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 A12 A14 A21
135, 150 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i A58 Cbo F39
NoD T89 V19 S05
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A02 A04
207 120-285 235/35R19 K1c K2b K4k K5c K5k K6g K8d T91 A05 A08 A09
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2c K4a K4k K5l K6h K6i K7c K8i A12 A14 A21
120-285 255/30R19 K2c K4a K4k K6h K6i K8i R03 T91 A58 Cpe F39
V19 S05
E-Klasse T-Modell 100-285 245/35R19 K1a K1b K41 R02 T89 T93 A01 A02 A04
211K 100-285 255/35R19 K2c K42 R03 T96 A05 A08 A09
e1*2001/116*0213*.. A12 A14 A21
A58 Car R70
VE9 S05
GLK-Klasse 100-225 235/50R19 K1c K2c K6a A01 A02 A04
204X 100-225 245/45R19 K1c K2a K2b A05 A08 A09
e1*2001/116*0480*.. 100-225 255/45R19 K1c K2c K5a K6a A12 A14 A21
V19 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S 63, S 65 AMG 386-463 255/40R19 K1a K1b K41 M+S A01 A02 A04
221, 221AMG A05 A08 A09
e1*2001/116*0335*.., A12 A14 A21
e1*2001/116*0396*.. A58 RDK S08
S-Klasse 110-300 245/40R19 K1a K2b K41 K42 T94 T98 A01 A02 A04
140 110-300 255/40R19 K1a K2b K41 K42 T00 T96 A05 A08 A09
F690, A12 A14 A21
e1*96/27*0056*.. K45 R21 S08
S-Klasse 205-290 245/40R19 K1a K2b K41 K42 T94 T98 A01 A02 A04
140C 205-290 255/40R19 K1a K2b K41 K42 A05 A08 A09
G165, A12 A14 A21
e1*96/27*0057*.. K45 R21 S08
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A02 A04
220 A05 A08 A09
e1*97/27*0099*.. A12 A14 A21
A61 B03 NBF
S08
S-Klasse 150-285 245/40R19 R37 T94 T98 A02 A04 A05
221 150-320 255/40R19 A01 K1a K1b K41 A08 A09 A12
e1*2001/116*0335*.. 150-380 255/40R19 A01 K1a K1b K41 M+S T00 T96 A14 A21 RDK
S08
SL 280-290 235/35R19 R37 T91 A02 A04 A05
129 280-290 245/35R19 T89 T93 A08 A09 A12
F142, A14 A21 B30
e1*96/27*0058*.. R21 S02
SL 170-285 255/35R19 A32 A02 A04 A05
230 A08 A09 A14
e1*98/14*0169*.. A21 A63 RDK
S05
SL 225, 320 255/35R19 A32 A02 A04 A05
231 A08 A09 A14
e1*2007/46*0803*.. A21 X36 S05
SL 600 368,380 255/35R19 A32 A02 A04 A05
230 A08 A09 A14
e1*98/14*0169*.. A21 A63 RDK
S05
SL…- AMG 350-450 255/35R19 A32 M+S A02 A04 A05
230, 230AMG A08 A09 A14
e1*98/14*0169*.., A21 A63 RDK
e1*2001/116*0248*.. S05
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A02 A04
170 100-160 255/30R19 K2b K42 K56 R03 A05 A08 A09
e1*95/54*0039*.. A12 A14 A21
V19 S02
SLK 120-170 225/35R19 K1a K1b K2b A01 A02 A04
171 120-170 225/35R19 K1a K1b SP2 A05 A08 A09
e1*2001/116*0262*.. 120-170 235/35R19 G01 K1c K2b K41 A12 A14 A21
120-170 235/35R19 G01 K1c K41 SP2 V19 S02
120-170 255/30R19 K2b K44 K56 R03
120-170 255/30R19 K2b K44 K56 R03 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 32 AMG 260 225/35R19 K1a K2b K41 K42 K43 K45 L02 A01 A02 A04
170 260 255/30R19 K2b K42 K56 R03 A05 A08 A09
e1*95/54*0039*.. A12 A14 A21
V19 S02
SLK 350 200,224 225/35R19 K1a K1b R02 A01 A02 A04
171 200,224 235/35R19 G01 K1c K41 R02 A05 A08 A09
e1*2001/116*0262*.. 200,224 255/30R19 K2b K44 K56 R03 A12 A14 A21
V19 S02
SLK 55AMG 265,294 225/35R19 K1a K1b R02 A01 A02 A04
171, 171AMG 265,294 235/35R19 K1c K41 R02 A05 A08 A09
e1*2001/116*0262*.., 265,294 255/30R19 K2b K44 K56 R03 A12 A14 A21
e1*2001/116*0321*.. B60 V19 S02
SLK-Klasse 135-225 225/35R19 K1a K1b K2b A01 A02 A04
172 135-225 225/35R19 K1a K1b SP2 A05 A08 A09
e1*2007/46*0548*.. 135-225 235/35R19 G01 K1c K2b K5d K5i K5l K7d A12 A14 A21
135-225 235/35R19 G01 K1c K5d K5i K5l K7d SP2 V19 S05
135-225 245/30R19 K1c K2b K5d K5i K5l K6g K6i K7d
K8d
135-225 245/30R19 K1c K5d K5i K5l K6g K6i K7d K8d
SP2
135-225 255/30R19 K2b K6g K6i K8d R03
135-225 255/30R19 K6g K6i K8d R03 SP2
Auflagen und Hinweise
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche und Tragfähigkeiten der zu
verwendenden Reifen, mit Ausnahme der M+S-Profile, sind den Fahrzeugpapieren (Fahrzeugbrief
und -schein, Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen eines
Reifenherstellers und achsweise eines Profiltyps zulässig. Bei Verwendung unterschiedlicher
Profiltypen auf Vorder- und Hinterachse ist die Eignung für das jeweilige Fahrzeug durch den Reifen-
oder Fahrzeughersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 9 von 16
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Sonderräder dürfen an der Felgenaußenseite nur Klebegewichte
unterhalb der Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der
Klebegewichte im Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen zulässig, die den Normen DIN, E.T.R.T.O oder Tire and Rim entsprechen. Für
Fahrzeugausführungen mit einer bauartbedingten Höchstgeschwindigkeit von mehr als 210 km/h
(Fzg.-Schein, Ziff. 6 bzw. Zulassungsbescheinigung Feld T) sind nur Metallschraubventile zulässig.
Die Ventile müssen für die vorgeschriebenen Luftdrücke geeignet sein und dürfen nicht über den
Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 10 von 16

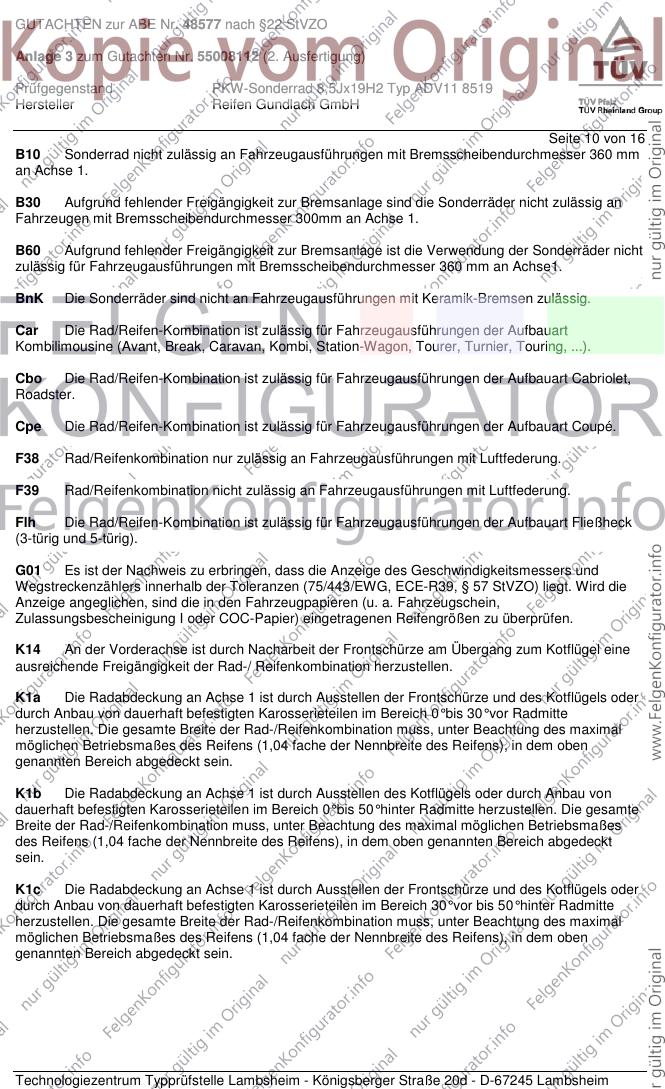

B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B30 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 300mm an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 11 von 16

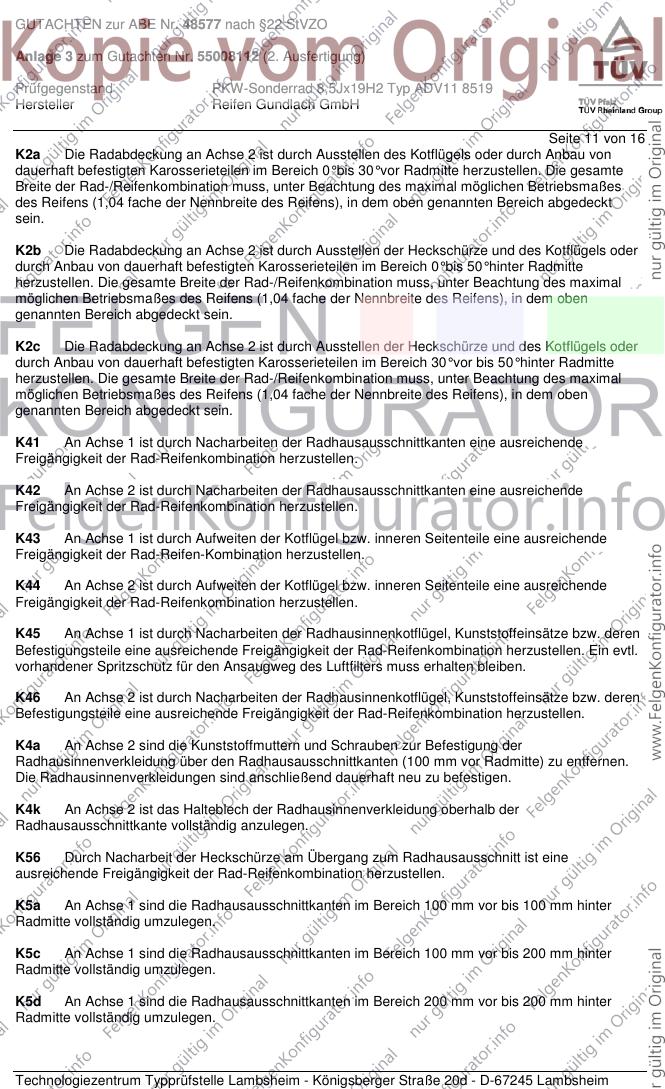

K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4a An Achse 2 sind die Kunststoffmuttern und Schrauben zur Befestigung der
Radhausinnenverkleidung über den Radhausausschnittkanten (100 mm vor Radmitte) zu entfernen.
Die Radhausinnenverkleidungen sind anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 12 von 16
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6c An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 150 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8g An Achse 2 sind die Radhausausschnittkanten im Bereich 400 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 13 von 16
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Das Sonderrad ist nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
RDK Die Bezieher der Sonderräder sind darauf hinzuweisen, dass, wenn vorhanden, das
serienmäßige RDK- bzw. RDC-System (Elektronisches Reifendruck-Kontrollsystem) in Verbindung
mit den Sonderrädern ggf. nicht mehr funktionsfähig ist. Dieses System ist dann durch einen Fach-
Händler zu deaktivieren oder durch ein geeignetes Reifendruck-Kontrollsystem, wenn möglich, zu
ersetzen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH
Seite 14 von 16

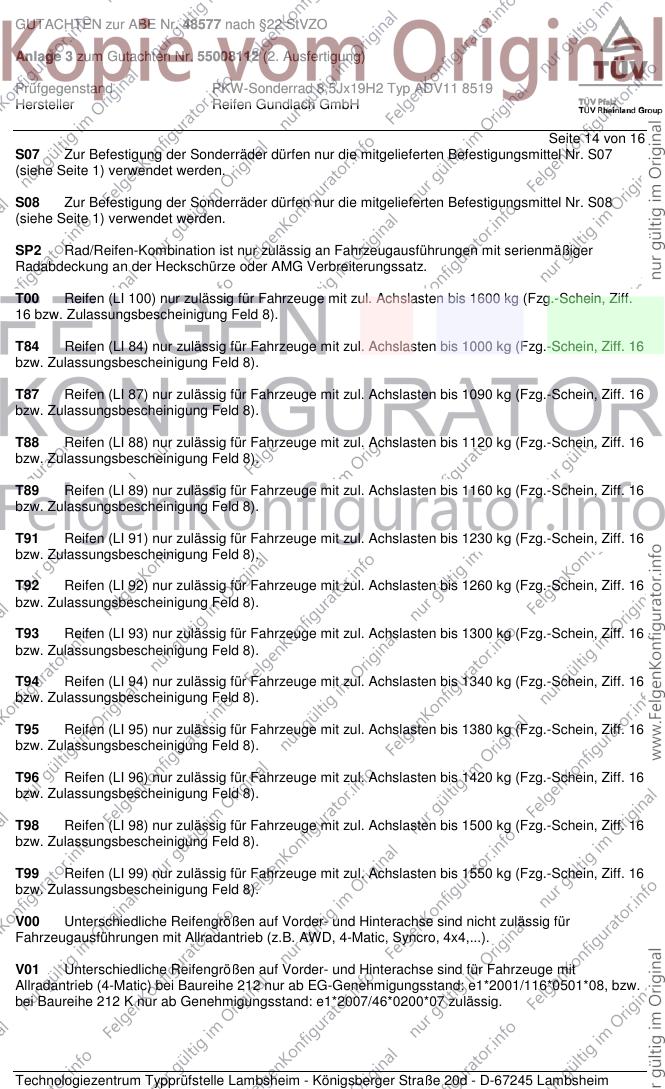

S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH

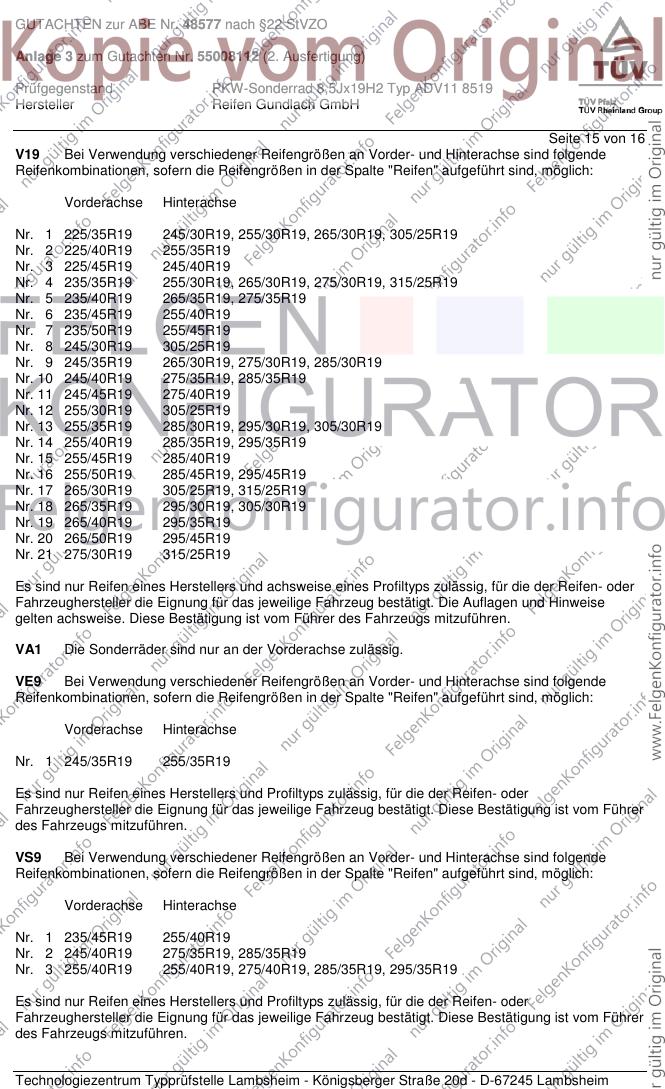

Seite 15 von 16
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 2 225/40R19 255/35R19
Nr. 3 225/45R19 245/40R19
Nr. 4 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 5 235/40R19 265/35R19, 275/35R19
Nr. 6 235/45R19 255/40R19
Nr. 7 235/50R19 255/45R19
Nr. 8 245/30R19 305/25R19
Nr. 9 245/35R19 265/30R19, 275/30R19, 285/30R19
Nr. 10 245/40R19 275/35R19, 285/35R19
Nr. 11 245/45R19 275/40R19
Nr. 12 255/30R19 305/25R19
Nr. 13 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 14 255/40R19 285/35R19, 295/35R19
Nr. 15 255/45R19 285/40R19
Nr. 16 255/50R19 285/45R19, 295/45R19
Nr. 17 265/30R19 305/25R19, 315/25R19
Nr. 18 265/35R19 295/30R19, 305/30R19
Nr. 19 265/40R19 295/35R19
Nr. 20 265/50R19 295/45R19
Nr. 21 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
VA1 Die Sonderräder sind nur an der Vorderachse zulässig.
VE9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R19 255/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48577 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55008112 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx19H2 Typ ADV11 8519
Hersteller Reifen Gundlach GmbH

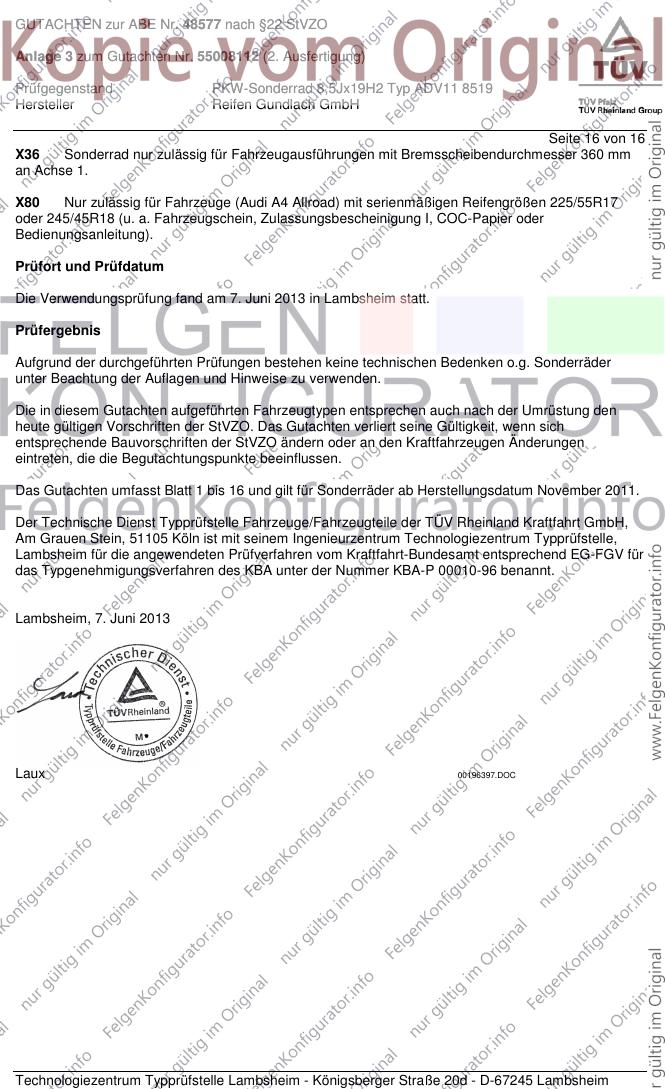

Seite 16 von 16
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 7. Juni 2013 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 7. Juni 2013
Laux 00196397.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
