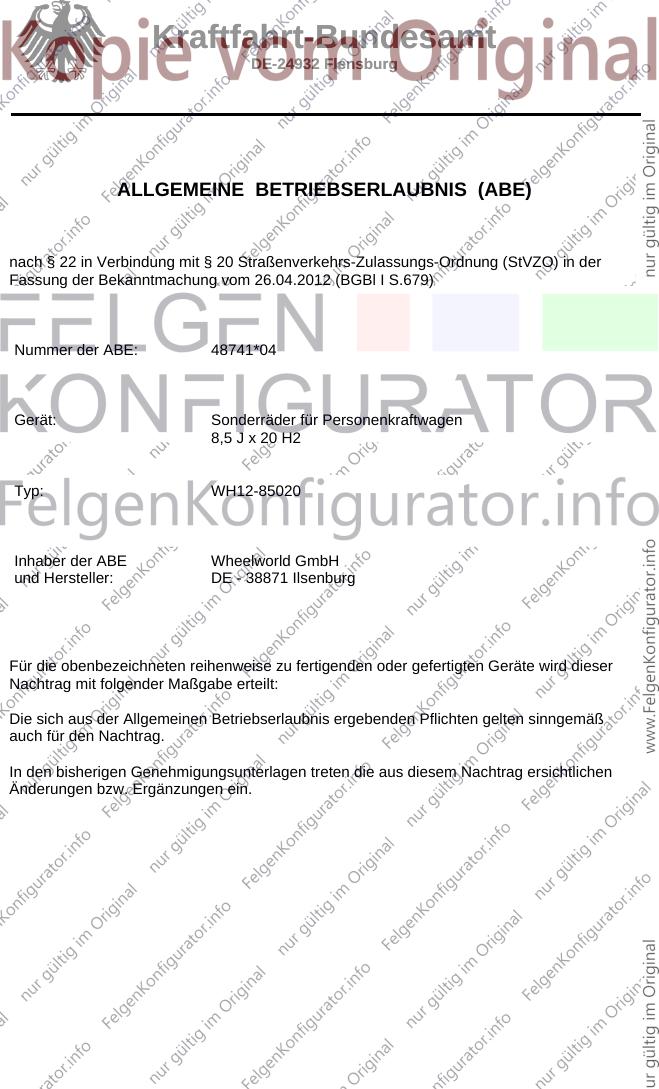

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48741*04
Gerät: Sonderräder für Personenkraftwagen
8,5 J x 20 H2
Typ: WH12-85020
Inhaber der ABE Wheelworld GmbH
und Hersteller: DE - 38871 Ilsenburg
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48741*04
Die ABE-Nr. 48741 erstreckt sich nunmehr auf die Sonderräder 8,5 J x 20 H2 , Typ
WH12-85020, in den Ausführungen wie im Nachtragsgutachten Nr.
55012212 (5. Ausfertigung) vom 13.08.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
1, 4, (3. Ausfertigung)
2, 3, (4. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 13.08.2014
festgehaltenen Angaben.
Flensburg, 28.08.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55012212 (5. Ausfertigung), zur Genehmigung vorgelegt am:
15.08.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48741*04
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

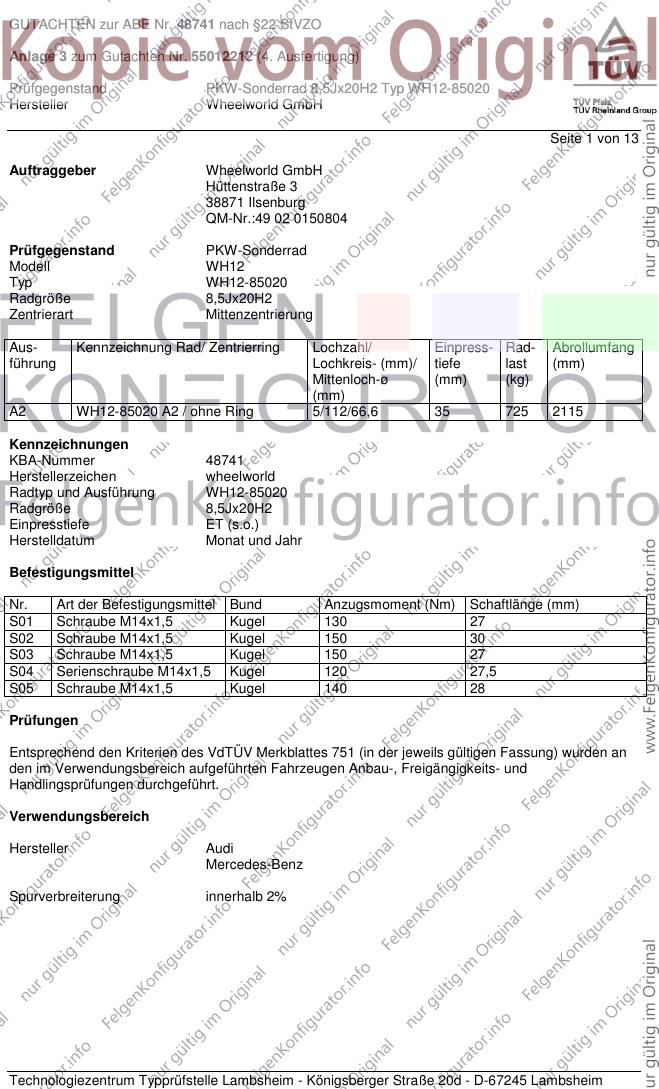

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 1 von 13
Auftraggeber Wheelworld GmbH
Hüttenstraße 3
38871 Ilsenburg
QM-Nr.:49 02 0150804
Prüfgegenstand PKW-Sonderrad
Modell WH12
Typ WH12-85020
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
A2 WH12-85020 A2 / ohne Ring 5/112/66,6 35 725 2115
Kennzeichnungen
KBA-Nummer 48741
Herstellerzeichen wheelworld
Radtyp und Ausführung WH12-85020
Radgröße 8,5Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kugel 130 27
S02 Schraube M14x1,5 Kugel 150 30
S03 Schraube M14x1,5 Kugel 150 27
S04 Serienschraube M14x1,5 Kugel 120 27,5
S05 Schraube M14x1,5 Kugel 140 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 2 von 13

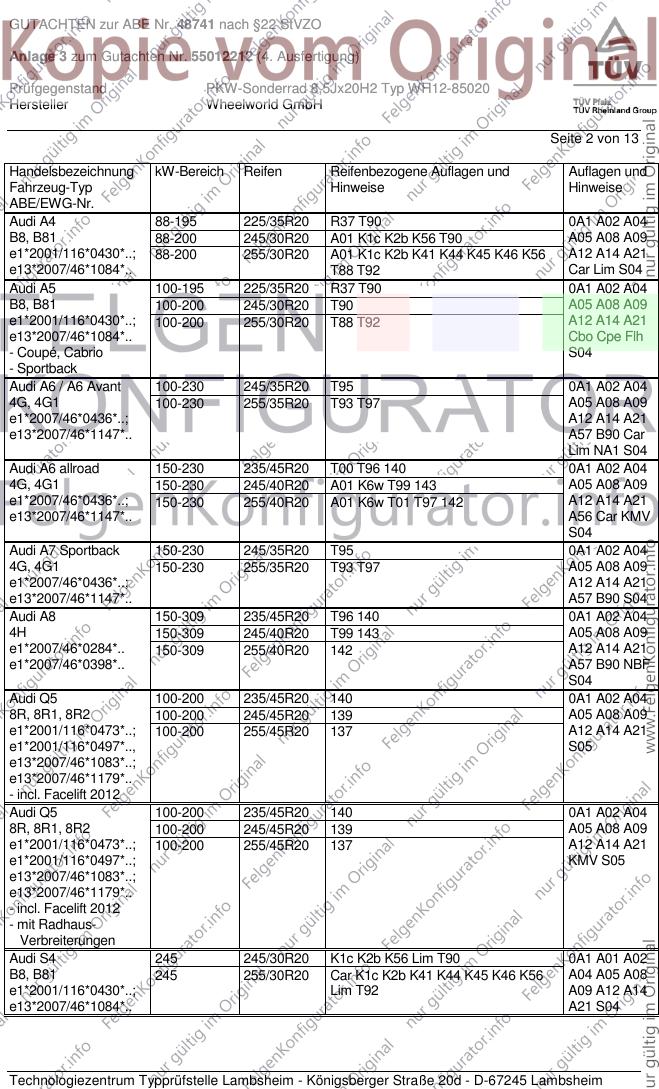

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 0A1 A02 A04
B8, B81 88-200 245/30R20 A01 K1c K2b K56 T90 A05 A08 A09
e1*2001/116*0430*..; 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56 A12 A14 A21
e13*2007/46*1084*.. T88 T92 Car Lim S04
Audi A5 100-195 225/35R20 R37 T90 0A1 A02 A04
B8, B81 100-200 245/30R20 T90 A05 A08 A09
e1*2001/116*0430*..; 100-200 255/30R20 T88 T92 A12 A14 A21
e13*2007/46*1084*.. Cbo Cpe Flh
- Coupé, Cabrio S04
- Sportback
Audi A6 / A6 Avant 100-230 245/35R20 T95 0A1 A02 A04
4G, 4G1 100-230 255/35R20 T93 T97 A05 A08 A09
e1*2007/46*0436*..; A12 A14 A21
e13*2007/46*1147*.. A57 B90 Car
Lim NA1 S04
Audi A6 allroad 150-230 235/45R20 T00 T96 140 0A1 A02 A04
4G, 4G1 150-230 245/40R20 A01 K6w T99 143 A05 A08 A09
e1*2007/46*0436*..; 150-230 255/40R20 A01 K6w T01 T97 142 A12 A14 A21
e13*2007/46*1147*.. A56 Car KMV
S04
Audi A7 Sportback 150-230 245/35R20 T95 0A1 A02 A04
4G, 4G1 150-230 255/35R20 T93 T97 A05 A08 A09
e1*2007/46*0436*..; A12 A14 A21
e13*2007/46*1147*.. A57 B90 S04
Audi A8 150-309 235/45R20 T96 140 0A1 A02 A04
4H 150-309 245/40R20 T99 143 A05 A08 A09
e1*2007/46*0284*.. 150-309 255/40R20 142 A12 A14 A21
e1*2007/46*0398*.. A57 B90 NBF
S04
Audi Q5 100-200 235/45R20 140 0A1 A02 A04
8R, 8R1, 8R2 100-200 245/45R20 139 A05 A08 A09
e1*2001/116*0473*..; 100-200 255/45R20 137 A12 A14 A21
e1*2001/116*0497*.., S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 140 0A1 A02 A04
8R, 8R1, 8R2 100-200 245/45R20 139 A05 A08 A09
e1*2001/116*0473*..; 100-200 255/45R20 137 A12 A14 A21
e1*2001/116*0497*..; KMV S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 245/30R20 K1c K2b K56 Lim T90 0A1 A01 A02
B8, B81 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56 A04 A05 A08
e1*2001/116*0430*..; Lim T92 A09 A12 A14
e13*2007/46*1084*.. A21 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S5 245, 260 255/30R20 T92 0A1 A02 A04
B8, B81 260 245/30R20 T90 A05 A08 A09
e1*2001/116*0430*.., A12 A14 A21
e1*2001/116*0447*..; A56 Cbo Cpe
e13*2007/46*1084*.. Flh S04
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309 255/35R20 T97 145 0A1 A02 A04
4G, 4G1 A05 A08 A09
e1*2007/46*0436*..; A12 A14 A21
e13*2007/46*1147*.. A56 B94 BmK
Car Lim S04
Audi S7 Sportback 309 255/35R20 T97 0A1 A02 A04
4G, 4G1 A05 A08 A09
e1*2007/46*0436*..; A12 A14 A21
e13*2007/46*1147*.. A56 B94 BmK
S04
Audi S8 382 235/45R20 M+S T96 140 0A1 A02 A04
4H 382 245/40R20 M+S T99 143 A05 A08 A09
e1*2007/46*0284*.. 382 255/40R20 M+S 142 A12 A14 A21
A56 B94 BmK
NBF S04
Audi SQ5 230,260 235/45R20 M+S 140 0A1 A02 A04
8R, 8R1 230,260 245/45R20 M+S 139 A05 A08 A09
e1*2001/116*0473*..; 230,260 255/45R20 137 A12 A14 A21
e13*2007/46*1083*..; KMV S05
- mit Radhaus-
Verbreiterungen
C-Klasse 115-135 225/35R20 K1c K2b K4i K5k K6g K6j T90 0A1 A01 A02
204 115-135 235/30R20 K1c K2b K5d T88 A04 A05 A08
e1*2001/116* 115-135 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A09 A12 A14
0431*29-.. T90 A21 A58 F39
(FIN: WDD205...) 115-135 255/30R20 K2c K4i K6h K6r R03 T92 Lim V20 S01
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2c K41 K42 K43 K44 0A1 A01 A02
204 K56 T88 A04 A05 A08
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2c K41 K42 K43 K44 K56 A09 A12 A14
- Limousine/Coupe Lim T88 A21 R21 S01
- incl. Facelift 2011
CL-Klasse 220-368 245/35R20 K1a K41 K45 T91 T95 0A1 A01 A02
215 A04 A05 A08
e1*98/14*0113*.. A09 A12 A14
A21 B03 R21
S02
CL-Klasse 285 245/35R20 R37 T95 0A1 A02 A04
216 285,320 255/35R20 A01 K1a K1b K41 T97 A05 A08 A09
e1*2001/116*0372*.. A12 A14 A21
Cpe S03
CLS 500 300 255/30R20 T92 0A1 A02 A04
218 A05 A08 A09
e1*2007/46*0485*.. A12 A14 A21
A57 Lim S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS-Klasse 150-225 245/30R20 T90 0A1 A02 A04
218 150-225 255/30R20 T92 A05 A08 A09
e1*2007/46*0485*.. A12 A14 A21
A57 Lim S01
E-Klasse 75-215 245/30R20 R70 T90 0A1 A02 A04
211 A05 A08 A09
e1*98/14*0183*.., A12 A14 A21
e1*2001/116*0183*.. Lim S01
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 0A1 A01 A02
212 A04 A05 A08
e1*2001/116*0501*.. A09 A12 A14
- mit Luftfederung A21 A58 F38
- incl. Facelift 2013 Lim S01
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 0A1 A01 A02
212, 212G A04 A05 A08
e1*2001/116*0501*..; A09 A12 A14
e1*2007/46*0484*.. A21 A58 F39
- incl. Facelift 2013 Lim S01
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5a T88 0A1 A01 A02
207 A04 A05 A08
e1*2001/116*0502*.. A09 A12 A14
A21 A58 Cpe
F39 Y63 S01
GLA-Klasse 100-155 235/35R20 K1b K2b K6v 0A1 A01 A02
245G 100-155 235/40R20 K1b K2b K6v A04 A05 A08
e1*2001/116* 100-155 245/35R20 K1a K1b K2b K5v K6x K8a A09 A12 A14
0470*06-.. 100-155 245/40R20 G01 K1a K1b K2b K5v K6x K8a A21 A57 Flh
100-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i S01
GLK-Klasse 100-225 235/45R20 K1b 140 0A1 A01 A02
204X 100-225 245/40R20 K1c K2a K2b A04 A05 A08
e1*2001/116*0480*.. 100-225 245/45R20 K1c K2a K2b 139 A09 A12 A14
100-225 255/40R20 K1c K2a K2b K5a A21 V20 S03
S-Klasse 110-300 255/35R20 K1a K41 K42 K45 T93 T97 145 0A1 A01 A02
140 A04 A05 A08
F690, A09 A12 A14
e1*96/27*0056*.. A21 R70 S02
S-Klasse 205-290 255/35R20 K1a K41 K42 K45 T93 T97 0A1 A01 A02
140C A04 A05 A08
G165, A09 A12 A14
e1*96/27*0057*.. A21 R70 S02
S-Klasse 145-368 245/35R20 K41 K45 R21 T95 0A1 A01 A02
220 A04 A05 A08
e1*97/27*0099*.. A09 A12 A14
A21 A61 B03
NBF R21 S02
S-Klasse 150-285 245/35R20 R37 T95 145 0A1 A02 A04
221 150-320 255/35R20 T97 145 A05 A08 A09
e1*2001/116*0335*.. A12 A14 A21
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-335 245/40R20 A10 T95 T99 143 0A1 A02 A04
222, 221 150-335 255/35R20 A32 T97 145 A05 A08 A09
e1*2007/46*0960*..; 150-335 255/40R20 A90 T01 T97 142 A14 A21 A57
e1*2001/116* BnK Lim X93
0335*19-.. S03
ab Modell 2013
(FIN: WDD222...)
S63, S65 -/AMG 430, 463 255/40R20 A90 M+S T01 T97 142 0A1 A02 A04
221, 221AMG A05 A08 A09
e1*2001/116*0335*20- A14 A21 A57
..; B79 BmK Lim
e1*2001/116*0396*09- S03
..
ab Modell 2013
(FIN: WDD222...)
SL 170-285 255/30R20 T88 T92 0A1 A02 A04
230 A05 A08 A09
e1*98/14*0169*.. A12 A14 A21
R21 S01
SL 225, 320 255/30R20 A10 T88 T92 0A1 A02 A04
231 A05 A08 A09
e1*2007/46*0803*.. A14 A21 X36
S01
SL 600 368,380 255/30R20 T92 0A1 A02 A04
230 A05 A08 A09
e1*98/14*0169*.. A12 A14 A21
R21 S01
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
137 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1370 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
139 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1390 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

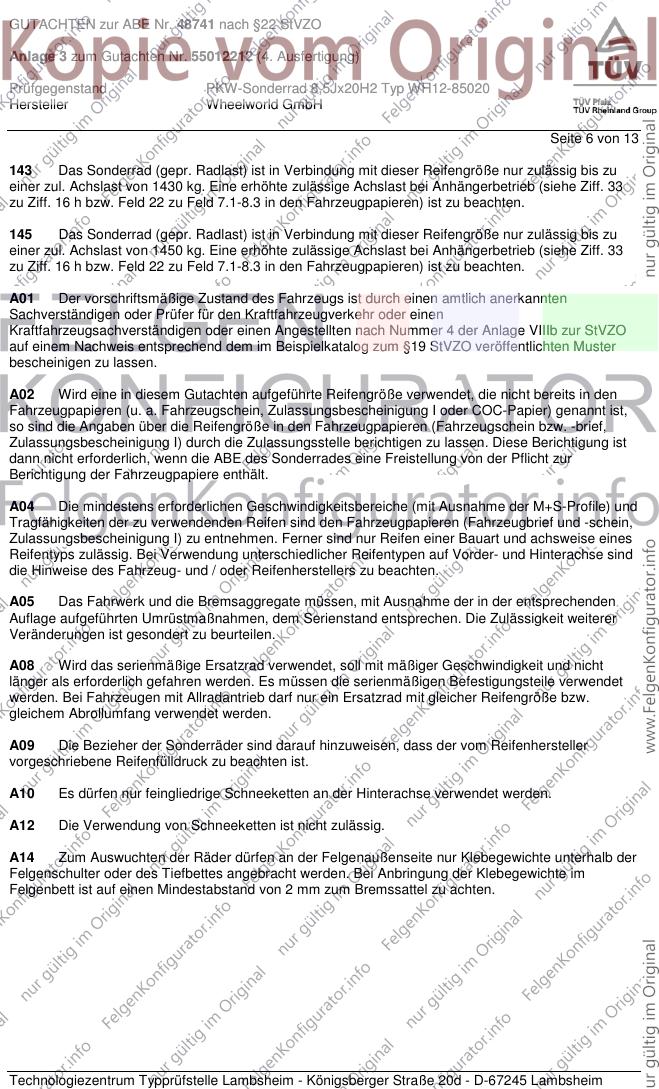

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 6 von 13
143 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1430 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

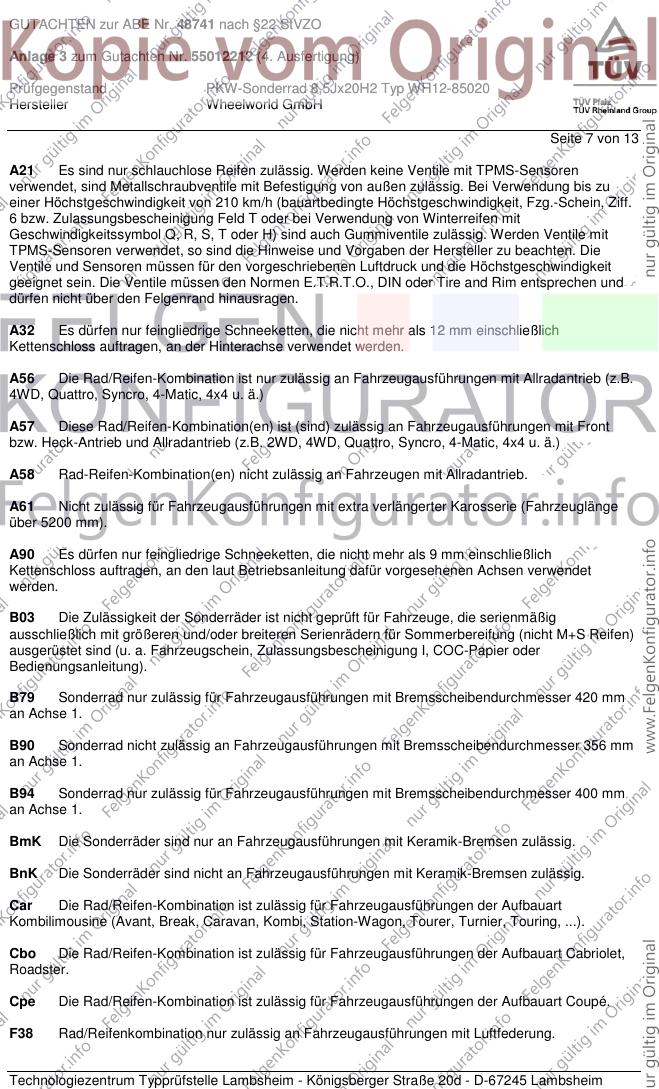

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 7 von 13
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
B94 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 400 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

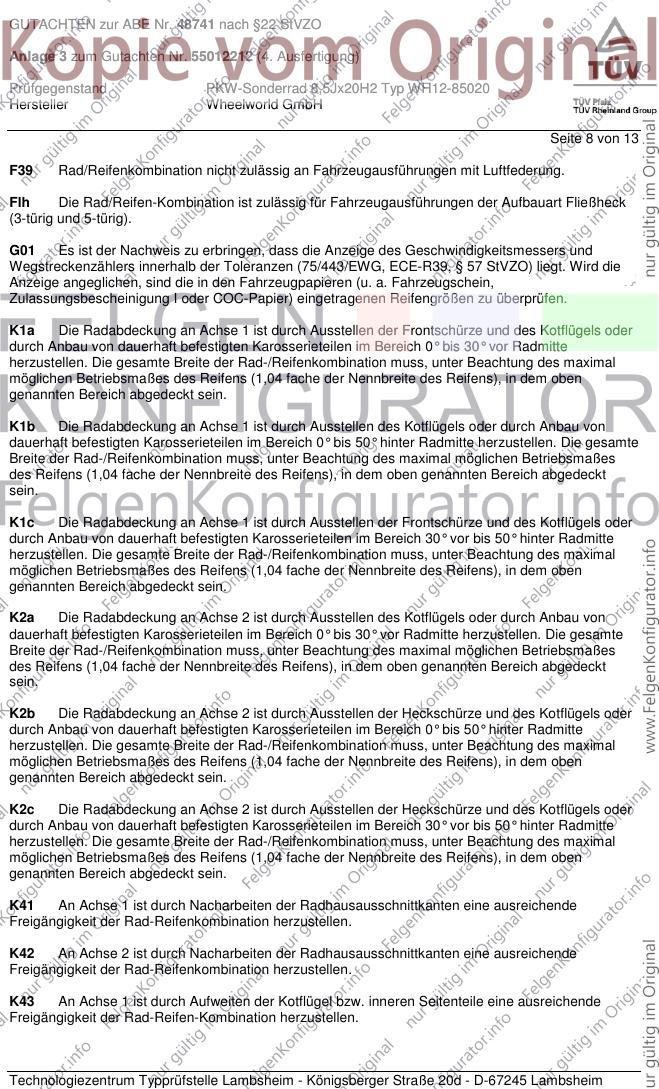

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 8 von 13
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

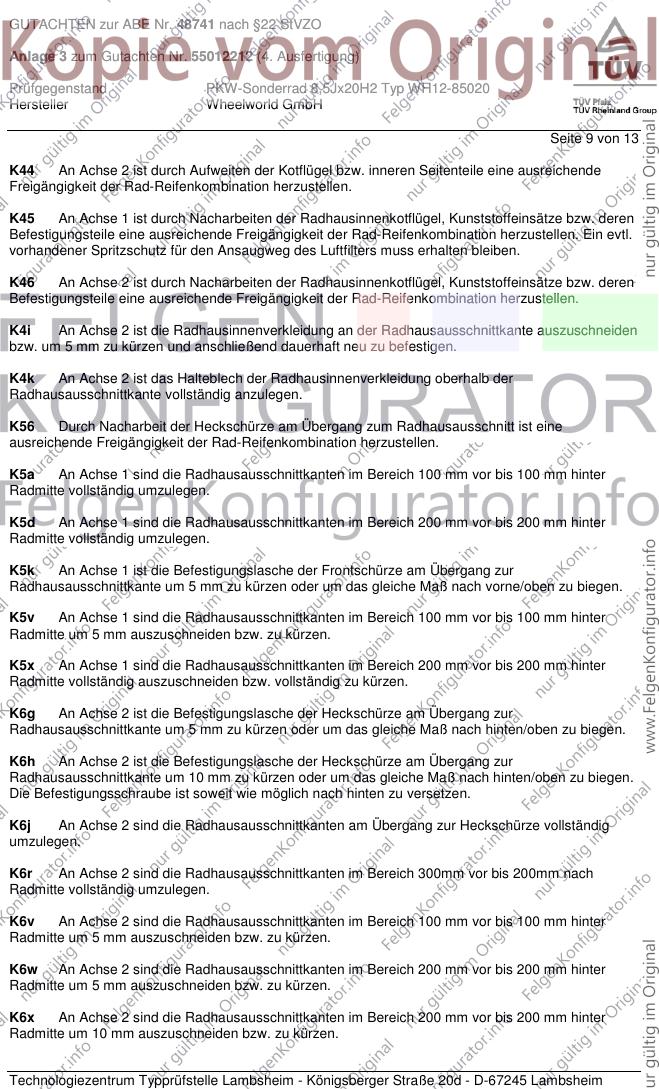

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 9 von 13
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

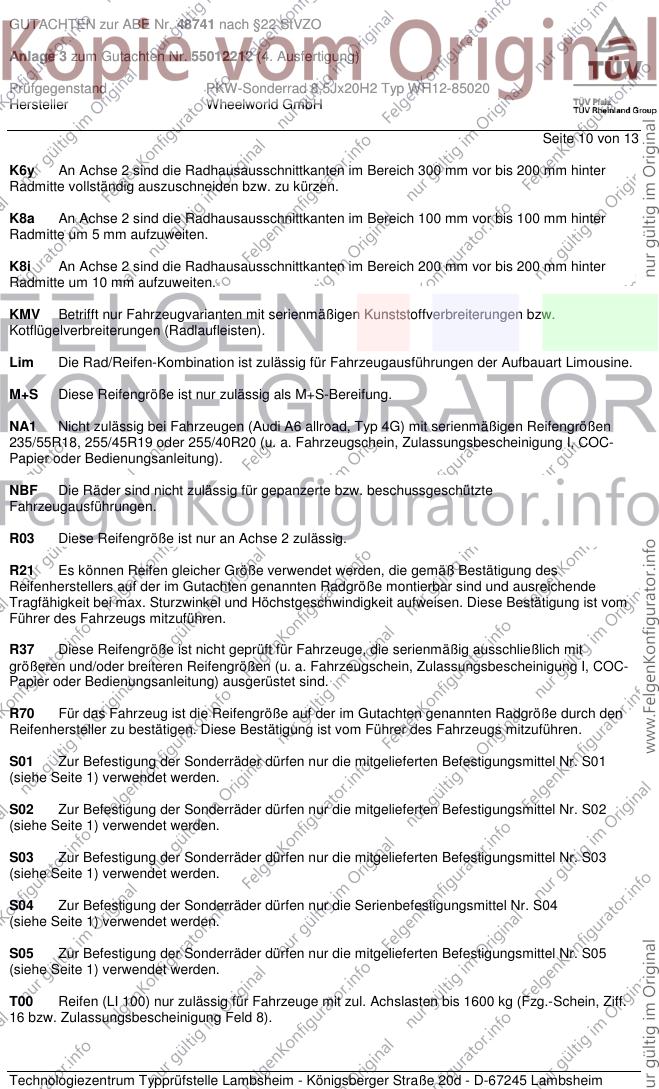

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 10 von 13
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die Serienbefestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

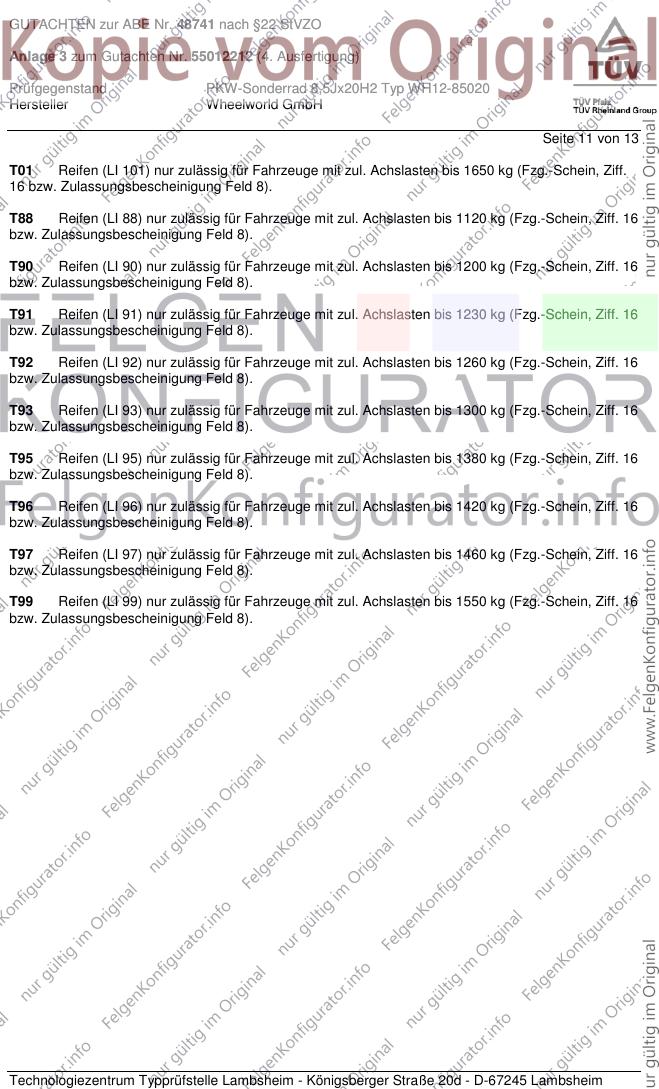

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 11 von 13
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

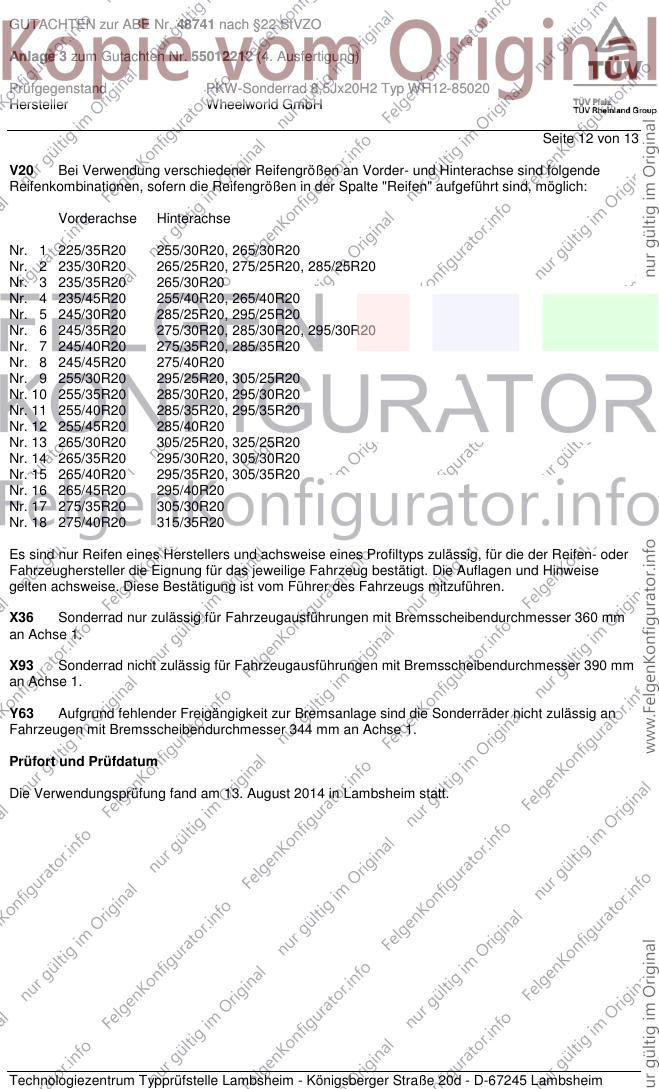

GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 12 von 13
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 13. August 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48741 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55012212 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ WH12-85020
Hersteller Wheelworld GmbH
Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 13. August 2014
Schmidt 00215732.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
