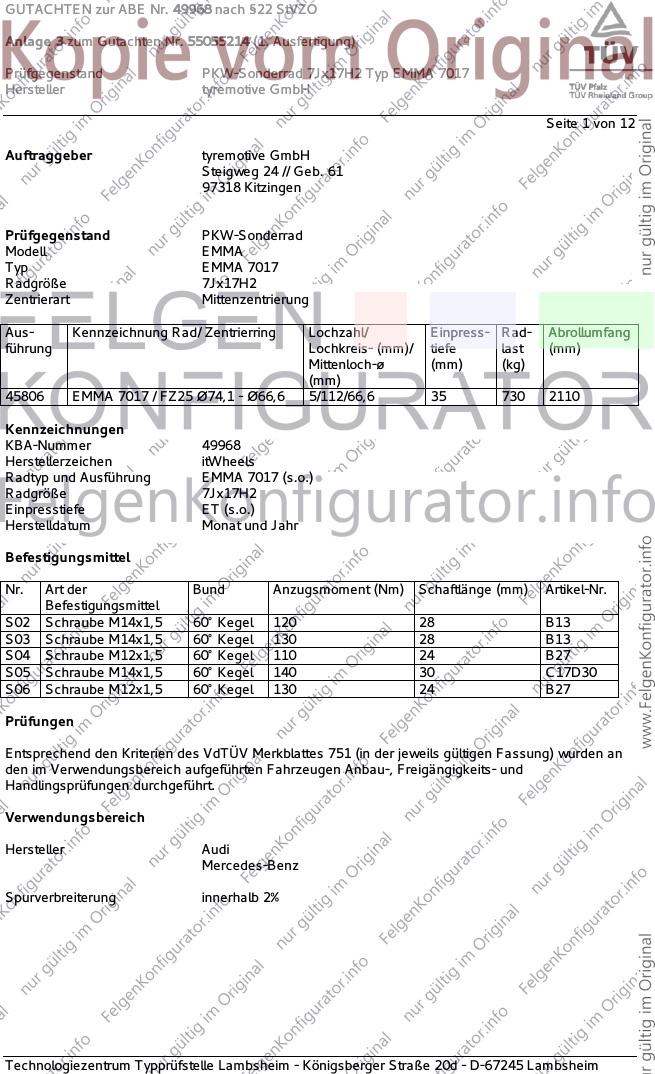

GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 1 von 12
Auftraggeber tyremotive GmbH
Steigweg 24 // Geb. 61
97318 Kitzingen
Prüfgegenstand PKW-Sonderrad
Modell EMMA
Typ EMMA 7017
Radgröße 7Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
45806 EMMA 7017 / FZ25 Ø74,1 - Ø66,6 5/112/66,6 35 730 2110
Kennzeichnungen
KBA-Nummer 49968
Herstellerzeichen itWheels
Radtyp und Ausführung EMMA 7017 (s.o.)
Radgröße 7Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 60° Kegel 120 28 B13
S03 Schraube M14x1,5 60° Kegel 130 28 B13
S04 Schraube M12x1,5 60° Kegel 110 24 B27
S05 Schraube M14x1,5 60° Kegel 140 30 C17D30
S06 Schraube M12x1,5 60° Kegel 130 24 B27
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

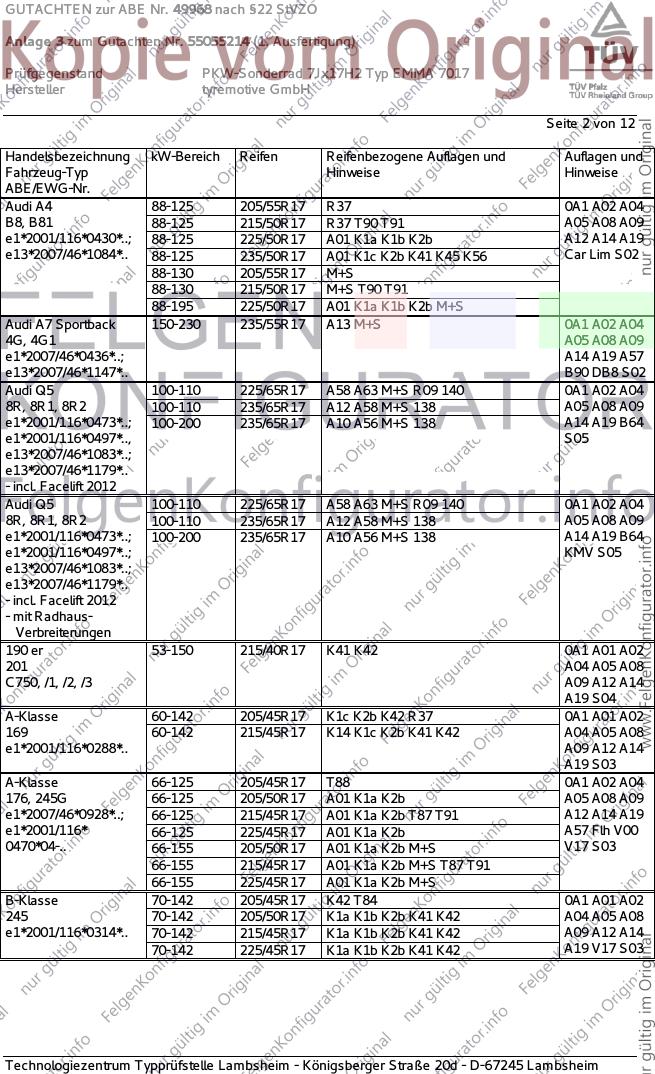

GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 R37 0A1 A02 A04
B8, B81 88-125 215/50R17 R37 T90 T91 A05 A08 A09
e1*2001/116*0430*..; 88-125 225/50R17 A01 K1a K1b K2b A12 A14 A19
e13*2007/46*1084*.. 88-125 235/50R17 A01 K1c K2b K41 K45 K56 Car Lim S02
88-130 205/55R17 M+S
88-130 215/50R17 M+S T90 T91
88-195 225/50R17 A01 K1a K1b K2b M+S
Audi A7 Sportback 150-230 235/55R17 A13 M+S 0A1 A02 A04
4G, 4G1 A05 A08 A09
e1*2007/46*0436*..; A14 A19 A57
e13*2007/46*1147*.. B90 DB8 S02
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 140 0A1 A02 A04
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 138 A05 A08 A09
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S 138 A14 A19 B64
e1*2001/116*0497*.., S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 A63 M+S R09 140 0A1 A02 A04
8R, 8R1, 8R2 100-110 235/65R17 A12 A58 M+S 138 A05 A08 A09
e1*2001/116*0473*..; 100-200 235/65R17 A10 A56 M+S 138 A14 A19 B64
e1*2001/116*0497*..; KMV S05
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
190 er 53-150 215/40R17 K41 K42 0A1 A01 A02
201 A04 A05 A08
C750, /1, /2, /3 A09 A12 A14
A19 S04
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 0A1 A01 A02
169 60-142 215/45R17 K14 K1c K2b K41 K42 A04 A05 A08
e1*2001/116*0288*.. A09 A12 A14
A19 S03
A-Klasse 66-125 205/45R17 T88 0A1 A02 A04
176, 245G 66-125 205/50R17 A01 K1a K2b A05 A08 A09
e1*2007/46*0928*..; 66-125 215/45R17 A01 K1a K2b T87 T91 A12 A14 A19
e1*2001/116* 66-125 225/45R17 A01 K1a K2b A57 Flh V00
0470*04-.. 66-155 205/50R17 A01 K1a K2b M+S V17 S03
66-155 215/45R17 A01 K1a K2b M+S T87 T91
66-155 225/45R17 A01 K1a K2b M+S
B-Klasse 70-142 205/45R17 K42 T84 0A1 A01 A02
245 70-142 205/50R17 K1a K1b K2b K41 K42 A04 A05 A08
e1*2001/116*0314*.. 70-142 215/45R17 K1a K1b K2b K41 K42 A09 A12 A14
70-142 225/45R17 K1a K1b K2b K41 K42 A19 V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

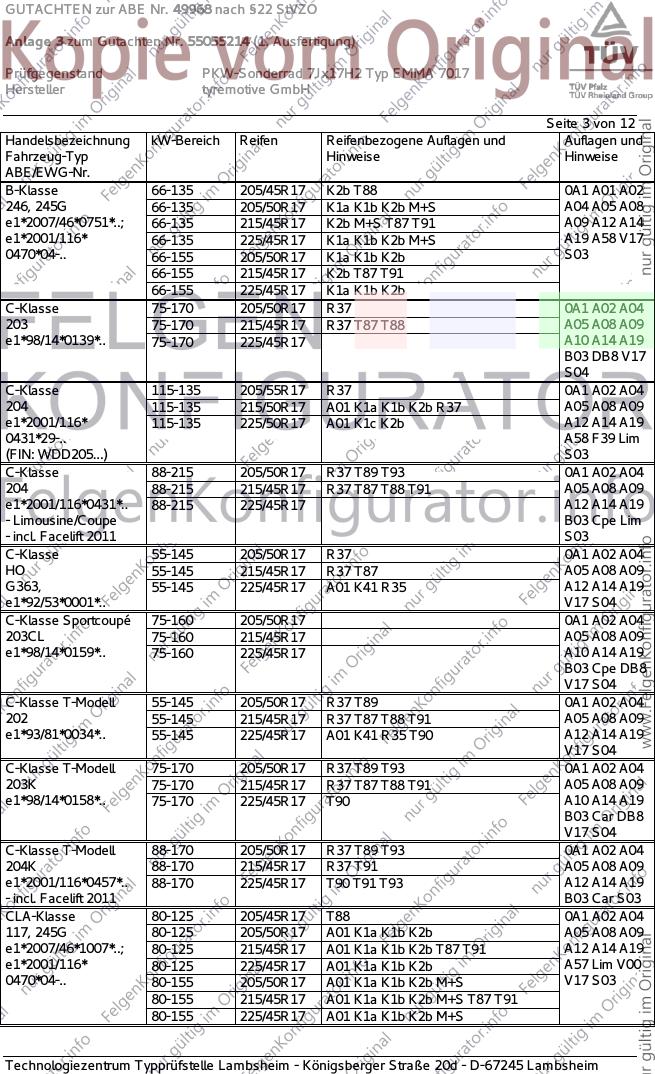

GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 66-135 205/45R17 K2b T88 0A1 A01 A02
246, 245G 66-135 205/50R17 K1a K1b K2b M+S A04 A05 A08
e1*2007/46*0751*..; 66-135 215/45R17 K2b M+S T87 T91 A09 A12 A14
e1*2001/116* 66-135 225/45R17 K1a K1b K2b M+S A19 A58 V17
0470*04-.. 66-155 205/50R17 K1a K1b K2b S03
66-155 215/45R17 K2b T87 T91
66-155 225/45R17 K1a K1b K2b
C-Klasse 75-170 205/50R17 R37 0A1 A02 A04
203 75-170 215/45R17 R37 T87 T88 A05 A08 A09
e1*98/14*0139*.. 75-170 225/45R17 A10 A14 A19
B03 DB8 V17
S04
C-Klasse 115-135 205/55R17 R37 0A1 A02 A04
204 115-135 215/50R17 A01 K1a K1b K2b R37 A05 A08 A09
e1*2001/116* 115-135 225/50R17 A01 K1c K2b A12 A14 A19
0431*29-.. A58 F39 Lim
(FIN: WDD205...) S03
C-Klasse 88-215 205/50R17 R37 T89 T93 0A1 A02 A04
204 88-215 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116*0431*.. 88-215 225/45R17 A12 A14 A19
- Limousine/Coupe B03 Cpe Lim
- incl. Facelift 2011 S03
C-Klasse 55-145 205/50R17 R37 0A1 A02 A04
HO 55-145 215/45R17 R37 T87 A05 A08 A09
G363, 55-145 225/45R17 A01 K41 R35 A12 A14 A19
e1*92/53*0001*.. V17 S04
C-Klasse Sportcoupé 75-160 205/50R17 0A1 A02 A04
203CL 75-160 215/45R17 A05 A08 A09
e1*98/14*0159*.. 75-160 225/45R17 A10 A14 A19
B03 Cpe DB8
V17 S04
C-Klasse T-Modell 55-145 205/50R17 R37 T89 0A1 A02 A04
202 55-145 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*93/81*0034*.. 55-145 225/45R17 A01 K41 R35 T90 A12 A14 A19
V17 S04
C-Klasse T-Modell 75-170 205/50R17 R37 T89 T93 0A1 A02 A04
203K 75-170 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*98/14*0158*.. 75-170 225/45R17 T90 A10 A14 A19
B03 Car DB8
V17 S04
C-Klasse T-Modell 88-170 205/50R17 R37 T89 T93 0A1 A02 A04
204K 88-170 215/45R17 R37 T91 A05 A08 A09
e1*2001/116*0457*.. 88-170 225/45R17 T90 T91 T93 A12 A14 A19
- incl. Facelift 2011 B03 Car S03
CLA-Klasse 80-125 205/45R17 T88 0A1 A02 A04
117, 245G 80-125 205/50R17 A01 K1a K1b K2b A05 A08 A09
e1*2007/46*1007*..; 80-125 215/45R17 A01 K1a K1b K2b T87 T91 A12 A14 A19
e1*2001/116* 80-125 225/45R17 A01 K1a K1b K2b A57 Lim V00
0470*04-.. 80-155 205/50R17 A01 K1a K1b K2b M+S V17 S03
80-155 215/45R17 A01 K1a K1b K2b M+S T87 T91
80-155 225/45R17 A01 K1a K1b K2b M+S
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

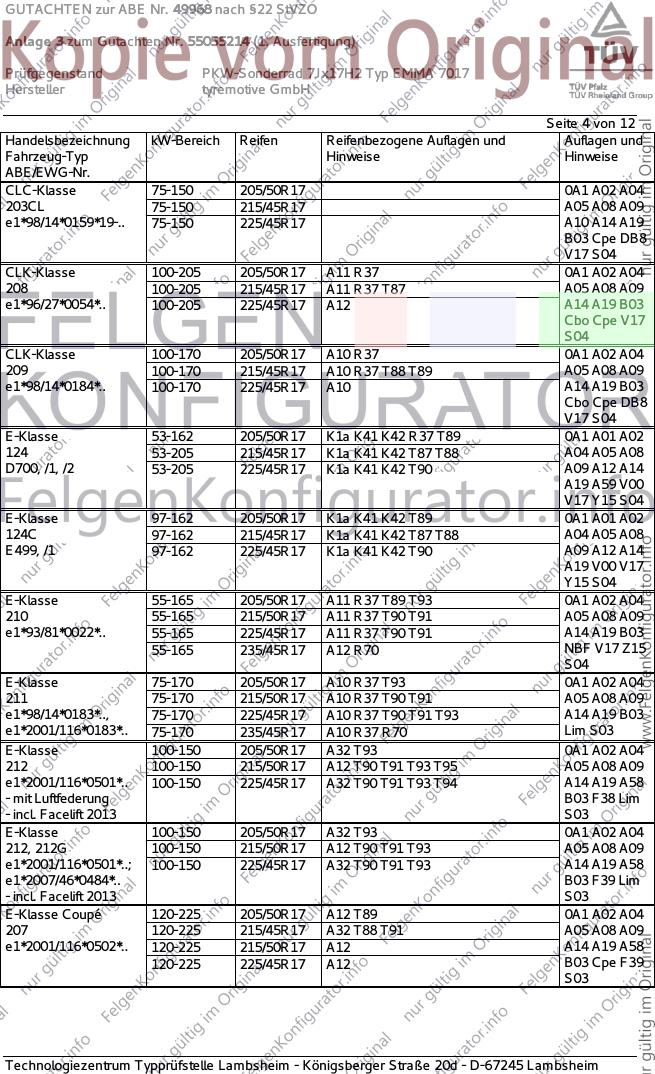

GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLC-Klasse 75-150 205/50R17 0A1 A02 A04
203CL 75-150 215/45R17 A05 A08 A09
e1*98/14*0159*19-.. 75-150 225/45R17 A10 A14 A19
B03 Cpe DB8
V17 S04
CLK-Klasse 100-205 205/50R17 A11 R37 0A1 A02 A04
208 100-205 215/45R17 A11 R37 T87 A05 A08 A09
e1*96/27*0054*.. 100-205 225/45R17 A12 A14 A19 B03
Cbo Cpe V17
S04
CLK-Klasse 100-170 205/50R17 A10 R37 0A1 A02 A04
209 100-170 215/45R17 A10 R37 T88 T89 A05 A08 A09
e1*98/14*0184*.. 100-170 225/45R17 A10 A14 A19 B03
Cbo Cpe DB8
V17 S04
E-Klasse 53-162 205/50R17 K1a K41 K42 R37 T89 0A1 A01 A02
124 53-205 215/45R17 K1a K41 K42 T87 T88 A04 A05 A08
D700, /1, /2 53-205 225/45R17 K1a K41 K42 T90 A09 A12 A14
A19 A59 V00
V17 Y15 S04
E-Klasse 97-162 205/50R17 K1a K41 K42 T89 0A1 A01 A02
124C 97-162 215/45R17 K1a K41 K42 T87 T88 A04 A05 A08
E499, /1 97-162 225/45R17 K1a K41 K42 T90 A09 A12 A14
A19 V00 V17
Y15 S04
E-Klasse 55-165 205/50R17 A11 R37 T89 T93 0A1 A02 A04
210 55-165 215/50R17 A11 R37 T90 T91 A05 A08 A09
e1*93/81*0022*.. 55-165 225/45R17 A11 R37 T90 T91 A14 A19 B03
55-165 235/45R17 A12 R70 NBF V17 Z15
S04
E-Klasse 75-170 205/50R17 A10 R37 T93 0A1 A02 A04
211 75-170 215/50R17 A10 R37 T90 T91 A05 A08 A09
e1*98/14*0183*.., 75-170 225/45R17 A10 R37 T90 T91 T93 A14 A19 B03
e1*2001/116*0183*.. 75-170 235/45R17 A10 R37 R70 Lim S03
E-Klasse 100-150 205/50R17 A32 T93 0A1 A02 A04
212 100-150 215/50R17 A12 T90 T91 T93 T95 A05 A08 A09
e1*2001/116*0501*.. 100-150 225/45R17 A32 T90 T91 T93 T94 A14 A19 A58
- mit Luftfederung B03 F38 Lim
- incl. Facelift 2013 S03
E-Klasse 100-150 205/50R17 A32 T93 0A1 A02 A04
212, 212G 100-150 215/50R17 A12 T90 T91 T93 A05 A08 A09
e1*2001/116*0501*..; 100-150 225/45R17 A32 T90 T91 T93 A14 A19 A58
e1*2007/46*0484*.. B03 F39 Lim
- incl. Facelift 2013 S03
E-Klasse Coupé 120-225 205/50R17 A12 T89 0A1 A02 A04
207 120-225 215/45R17 A32 T88 T91 A05 A08 A09
e1*2001/116*0502*.. 120-225 215/50R17 A12 A14 A19 A58
120-225 225/45R17 A12 B03 Cpe F39
S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

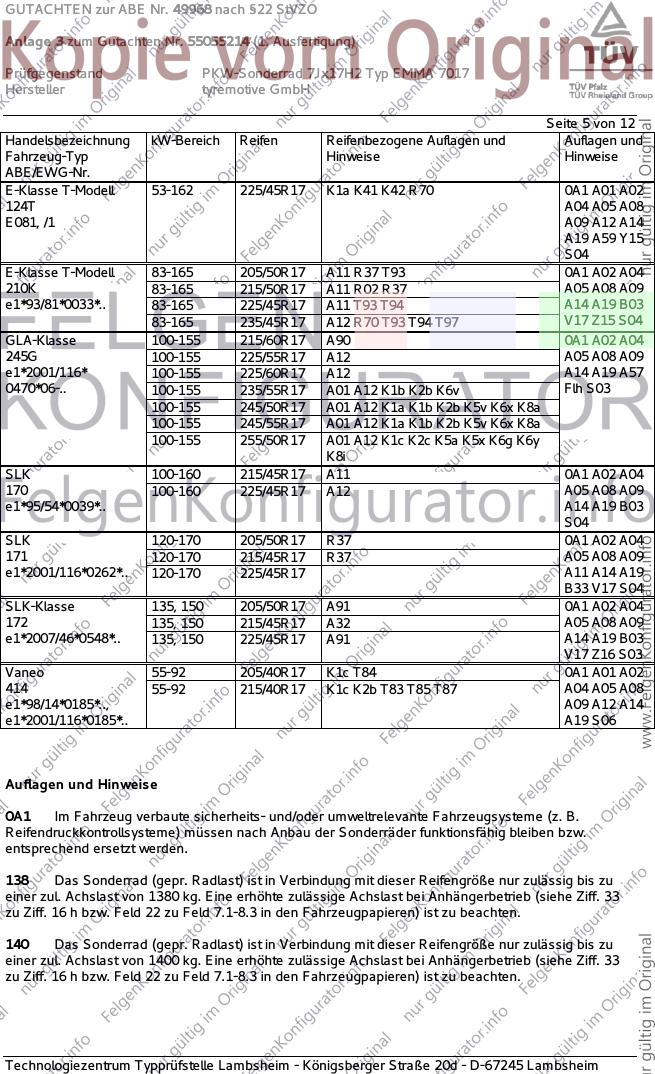

GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 53-162 225/45R17 K1a K41 K42 R70 0A1 A01 A02
124T A04 A05 A08
E081, /1 A09 A12 A14
A19 A59 Y15
S04
E-Klasse T-Modell 83-165 205/50R17 A11 R37 T93 0A1 A02 A04
210K 83-165 215/50R17 A11 R02 R37 A05 A08 A09
e1*93/81*0033*.. 83-165 225/45R17 A11 T93 T94 A14 A19 B03
83-165 235/45R17 A12 R70 T93 T94 T97 V17 Z15 S04
GLA-Klasse 100-155 215/60R17 A90 0A1 A02 A04
245G 100-155 225/55R17 A12 A05 A08 A09
e1*2001/116* 100-155 225/60R17 A12 A14 A19 A57
0470*06-.. 100-155 235/55R17 A01 A12 K1b K2b K6v Flh S03
100-155 245/50R17 A01 A12 K1a K1b K2b K5v K6x K8a
100-155 245/55R17 A01 A12 K1a K1b K2b K5v K6x K8a
100-155 255/50R17 A01 A12 K1c K2c K5a K5x K6g K6y
K8i
SLK 100-160 215/45R17 A11 0A1 A02 A04
170 100-160 225/45R17 A12 A05 A08 A09
e1*95/54*0039*.. A14 A19 B03
S04
SLK 120-170 205/50R17 R37 0A1 A02 A04
171 120-170 215/45R17 R37 A05 A08 A09
e1*2001/116*0262*.. 120-170 225/45R17 A11 A14 A19
B33 V17 S04
SLK-Klasse 135, 150 205/50R17 A91 0A1 A02 A04
172 135, 150 215/45R17 A32 A05 A08 A09
e1*2007/46*0548*.. 135, 150 225/45R17 A91 A14 A19 B03
V17 Z16 S03
Vaneo 55-92 205/40R17 K1c T84 0A1 A01 A02
414 55-92 215/40R17 K1c K2b T83 T85 T87 A04 A05 A08
e1*98/14*0185*.., A09 A12 A14
e1*2001/116*0185*.. A19 S06
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
138 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1380 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
140 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1400 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

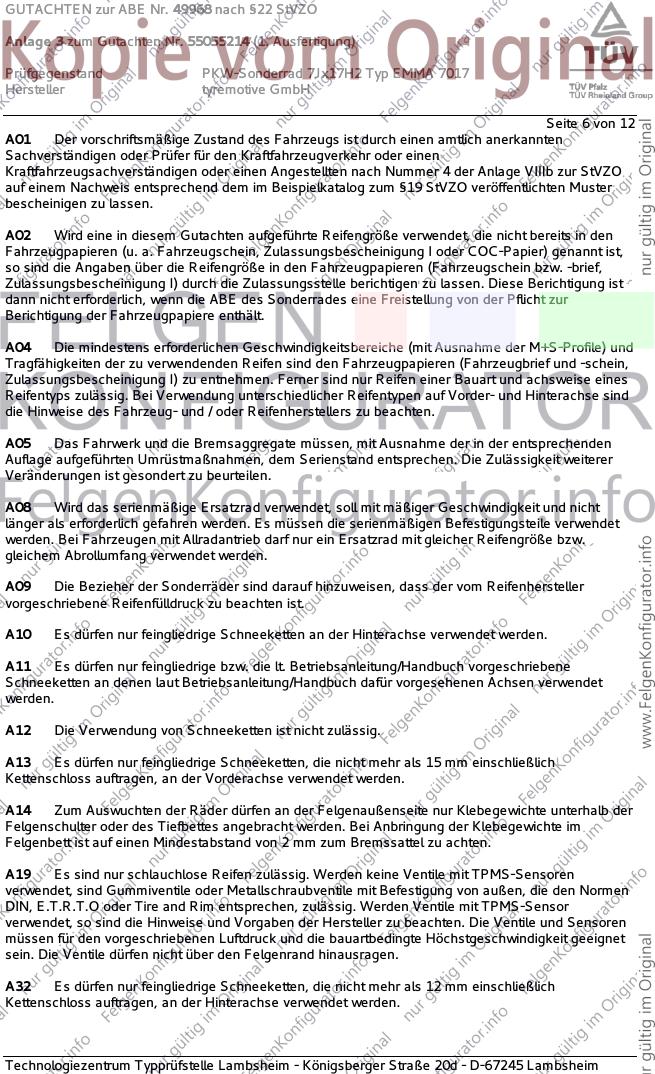

GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 6 von 12
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 7 von 12

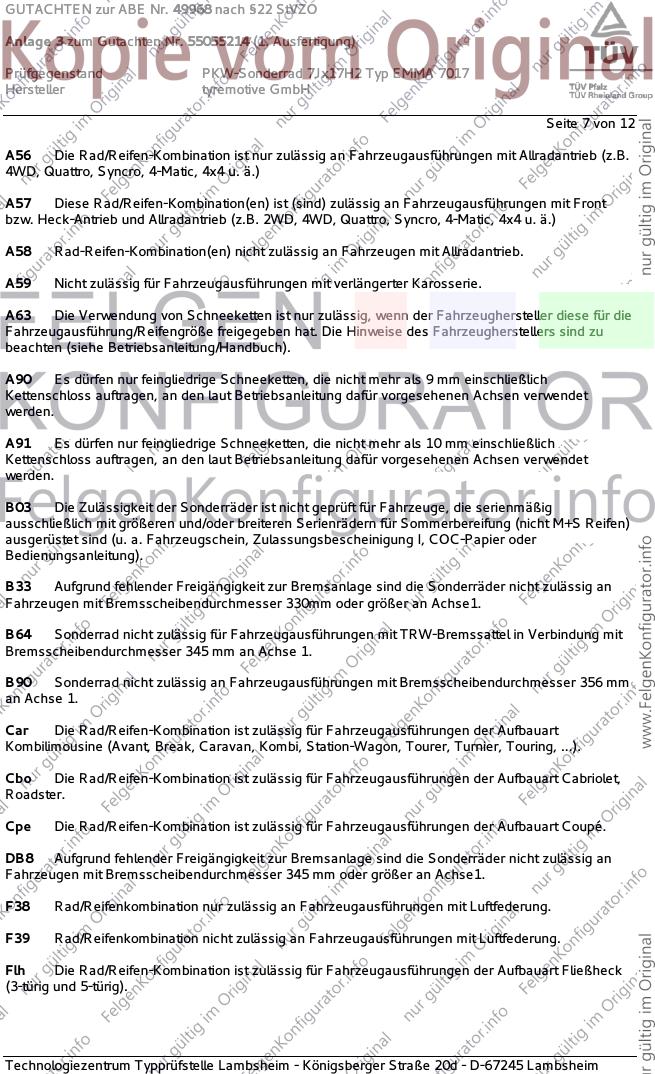

A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A63 Die Verwendung von Schneeketten ist nur zulässig, wenn der Fahrzeughersteller diese für die
Fahrzeugausführung/Reifengröße freigegeben hat. Die Hinweise des Fahrzeugherstellers sind zu
beachten (siehe Betriebsanleitung/Handbuch).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B64 Sonderrad nicht zulässig für Fahrzeugausführungen mit TRW-Bremssattel in Verbindung mit
Bremsscheibendurchmesser 345 mm an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 8 von 12

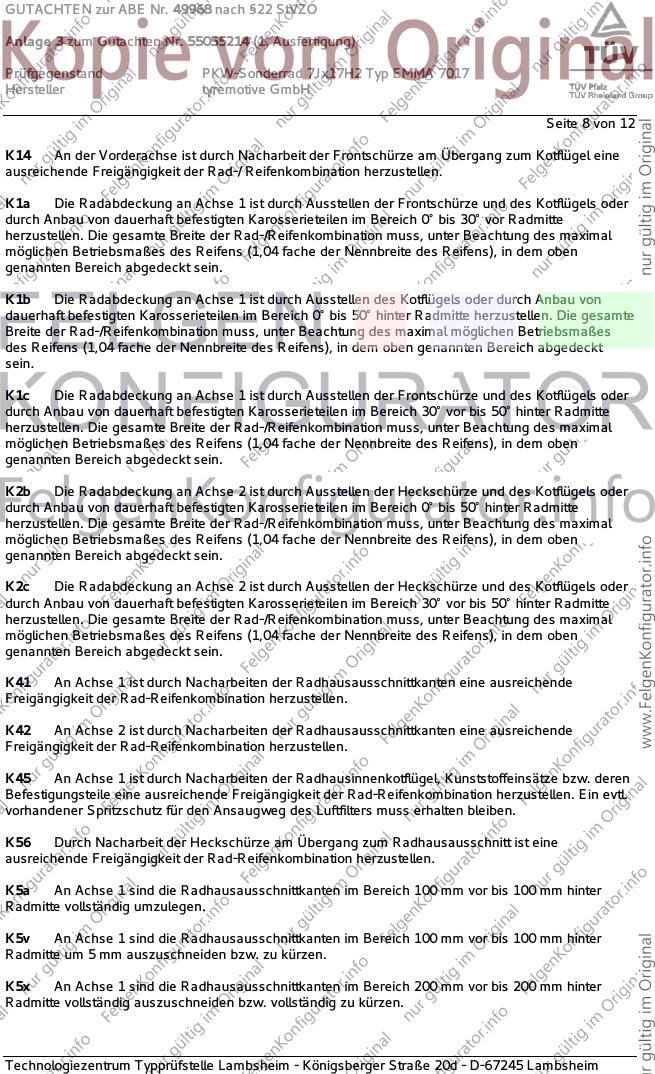

K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 9 von 12

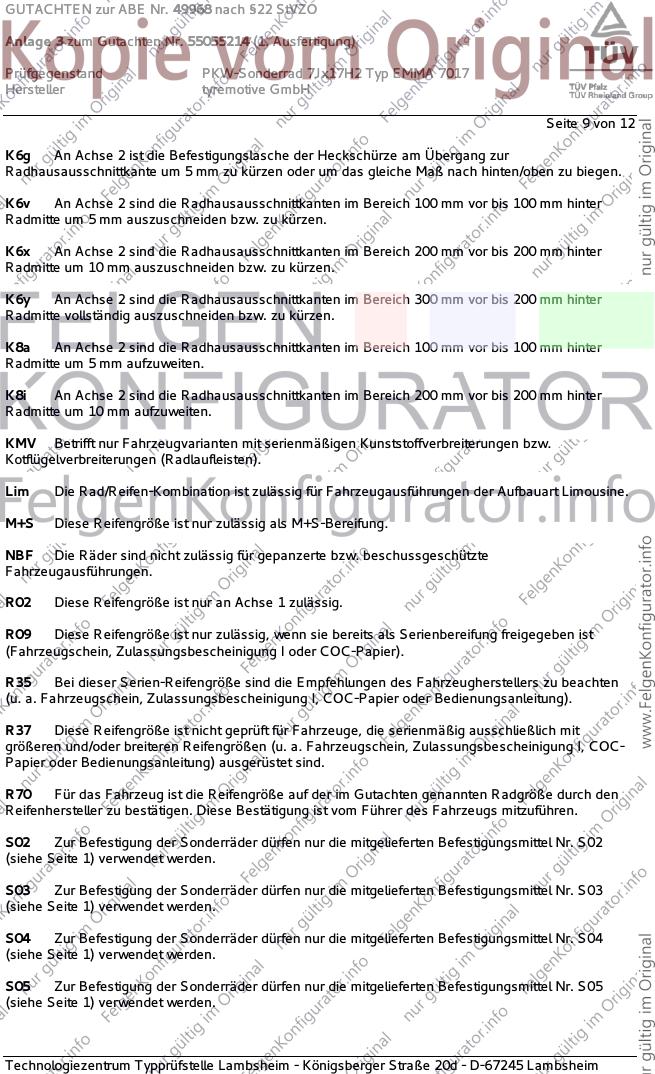

K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 10 von 12

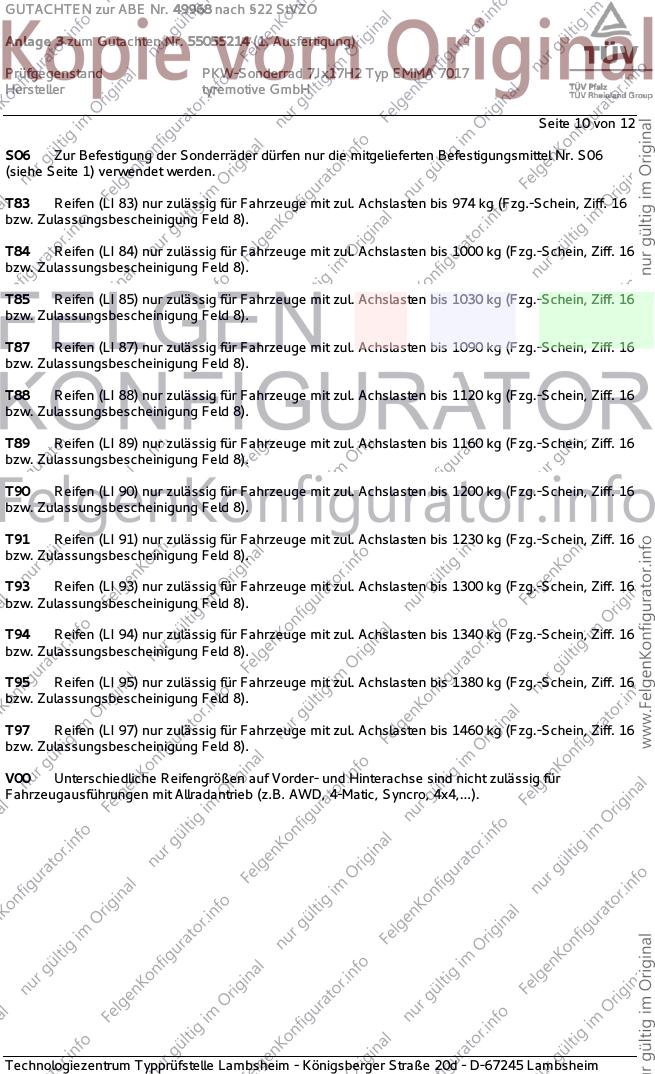

S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 11 von 12

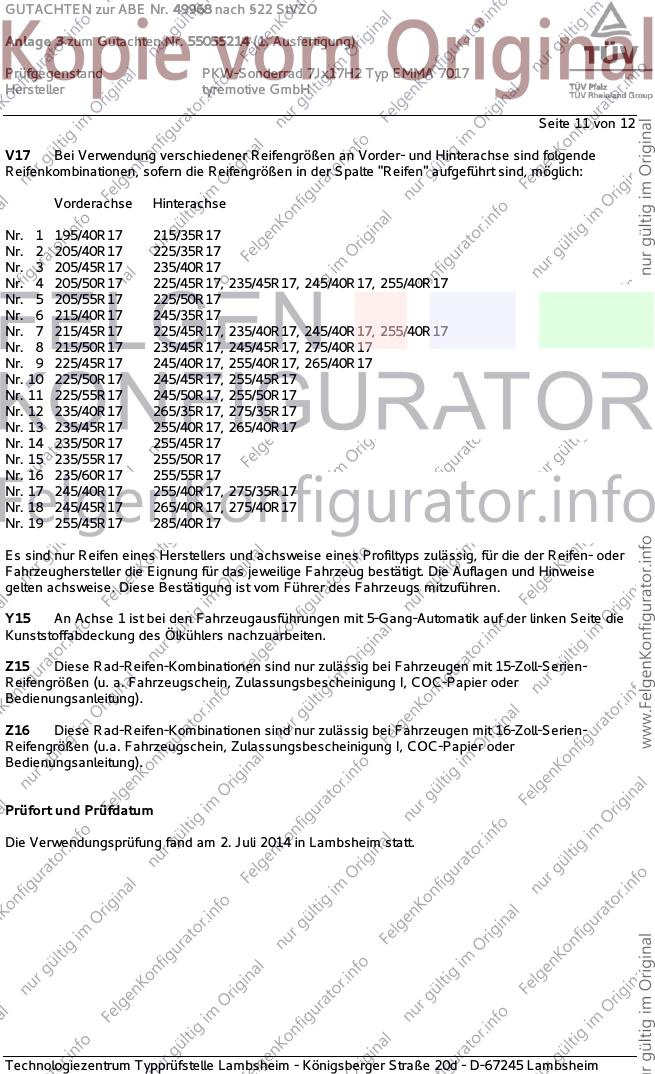

V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z16 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 16-Zoll-Serien-
Reifengrößen (u.a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 2. Juli 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49968 nach §22 StVZO
Anlage 3 zum Gutachten Nr. 55055214 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx17H2 Typ EMMA 7017
Hersteller tyremotive GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Mai 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 2. Juli 2014
Coen 00213565.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
