GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

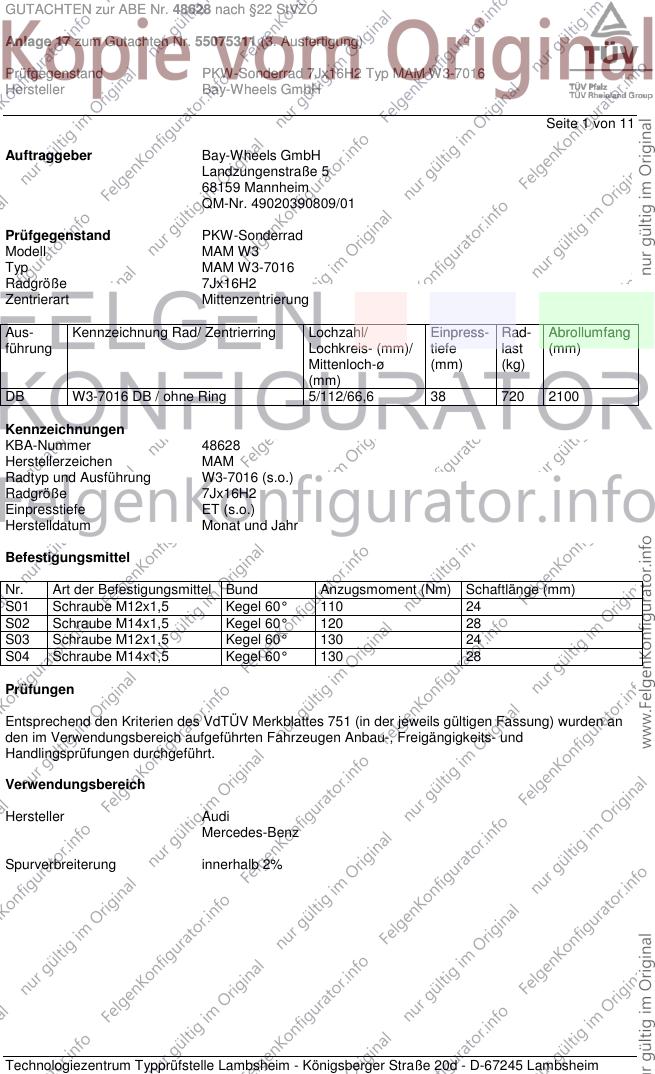

Seite 1 von 11
Auftraggeber Bay-Wheels GmbH
Landzungenstraße 5
68159 Mannheim
QM-Nr. 49020390809/01
Prüfgegenstand PKW-Sonderrad
Modell MAM W3
Typ MAM W3-7016
Radgröße 7Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
DB W3-7016 DB / ohne Ring 5/112/66,6 38 720 2100
Kennzeichnungen
KBA-Nummer 48628
Herstellerzeichen MAM
Radtyp und Ausführung W3-7016 (s.o.)
Radgröße 7Jx16H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M12x1,5 Kegel 60° 110 24
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M12x1,5 Kegel 60° 130 24
S04 Schraube M14x1,5 Kegel 60° 130 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

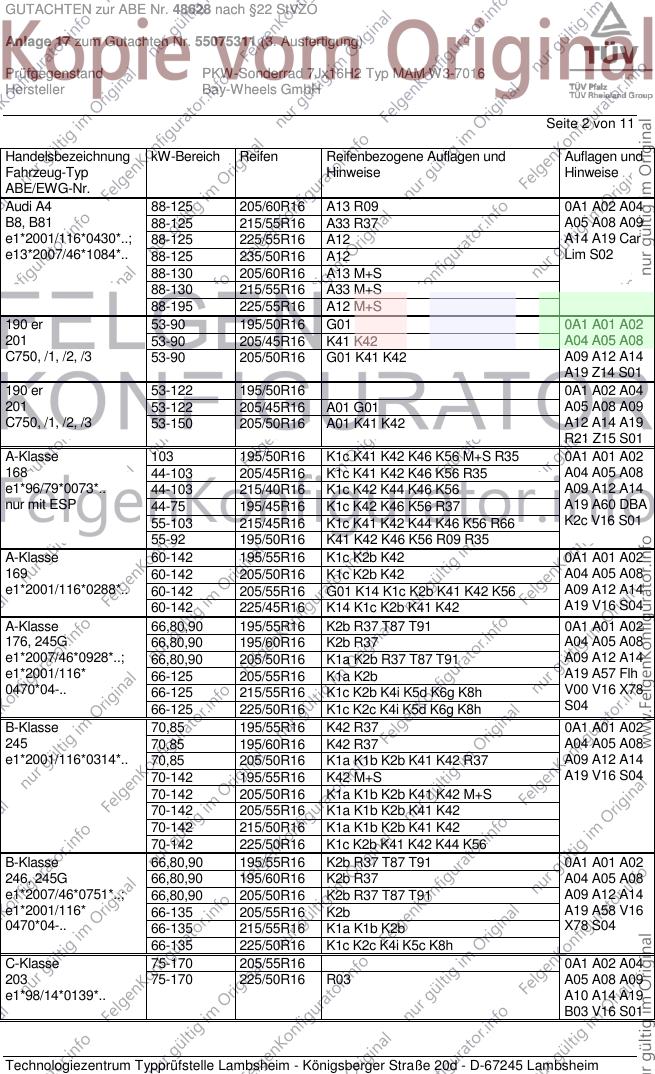

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 A13 R09 0A1 A02 A04
B8, B81 88-125 215/55R16 A33 R37 A05 A08 A09
e1*2001/116*0430*..; 88-125 225/55R16 A12 A14 A19 Car
e13*2007/46*1084*.. 88-125 235/50R16 A12 Lim S02
88-130 205/60R16 A13 M+S
88-130 215/55R16 A33 M+S
88-195 225/55R16 A12 M+S
190 er 53-90 195/50R16 G01 0A1 A01 A02
201 53-90 205/45R16 K41 K42 A04 A05 A08
C750, /1, /2, /3 53-90 205/50R16 G01 K41 K42 A09 A12 A14
A19 Z14 S01
190 er 53-122 195/50R16 0A1 A02 A04
201 53-122 205/45R16 A01 G01 A05 A08 A09
C750, /1, /2, /3 53-150 205/50R16 A01 K41 K42 A12 A14 A19
R21 Z15 S01
A-Klasse 103 195/50R16 K1c K41 K42 K46 K56 M+S R35 0A1 A01 A02
168 44-103 205/45R16 K1c K41 K42 K46 K56 R35 A04 A05 A08
e1*96/79*0073*.. 44-103 215/40R16 K1c K42 K44 K46 K56 A09 A12 A14
nur mit ESP 44-75 195/45R16 K1c K42 K46 K56 R37 A19 A60 DBA
55-103 215/45R16 K1c K41 K42 K44 K46 K56 R66 K2c V16 S01
55-92 195/50R16 K41 K42 K46 K56 R09 R35
A-Klasse 60-142 195/55R16 K1c K2b K42 0A1 A01 A02
169 60-142 205/50R16 K1c K2b K42 A04 A05 A08
e1*2001/116*0288*.. 60-142 205/55R16 G01 K14 K1c K2b K41 K42 K56 A09 A12 A14
60-142 225/45R16 K14 K1c K2b K41 K42 A19 V16 S04
A-Klasse 66,80,90 195/55R16 K2b R37 T87 T91 0A1 A01 A02
176, 245G 66,80,90 195/60R16 K2b R37 A04 A05 A08
e1*2007/46*0928*..; 66,80,90 205/50R16 K1a K2b R37 T87 T91 A09 A12 A14
e1*2001/116* 66-125 205/55R16 K1a K2b A19 A57 Flh
0470*04-.. 66-125 215/55R16 K1c K2b K4i K5d K6g K8h V00 V16 X78
66-125 225/50R16 K1c K2c K4i K5d K6g K8h S04
B-Klasse 70,85 195/55R16 K42 R37 0A1 A01 A02
245 70,85 195/60R16 K42 R37 A04 A05 A08
e1*2001/116*0314*.. 70,85 205/50R16 K1a K1b K2b K41 K42 R37 A09 A12 A14
70-142 195/55R16 K42 M+S A19 V16 S04
70-142 205/50R16 K1a K1b K2b K41 K42 M+S
70-142 205/55R16 K1a K1b K2b K41 K42
70-142 215/50R16 K1a K1b K2b K41 K42
70-142 225/50R16 K1c K2b K41 K42 K44 K56
B-Klasse 66,80,90 195/55R16 K2b R37 T87 T91 0A1 A01 A02
246, 245G 66,80,90 195/60R16 K2b R37 A04 A05 A08
e1*2007/46*0751*..; 66,80,90 205/50R16 K2b R37 T87 T91 A09 A12 A14
e1*2001/116* 66-135 205/55R16 K2b A19 A58 V16
0470*04-.. 66-135 215/55R16 K1a K1b K2b X78 S04
66-135 225/50R16 K1c K2c K4i K5c K8h
C-Klasse 75-170 205/55R16 0A1 A02 A04
203 75-170 225/50R16 R03 A05 A08 A09
e1*98/14*0139*.. A10 A14 A19
B03 V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

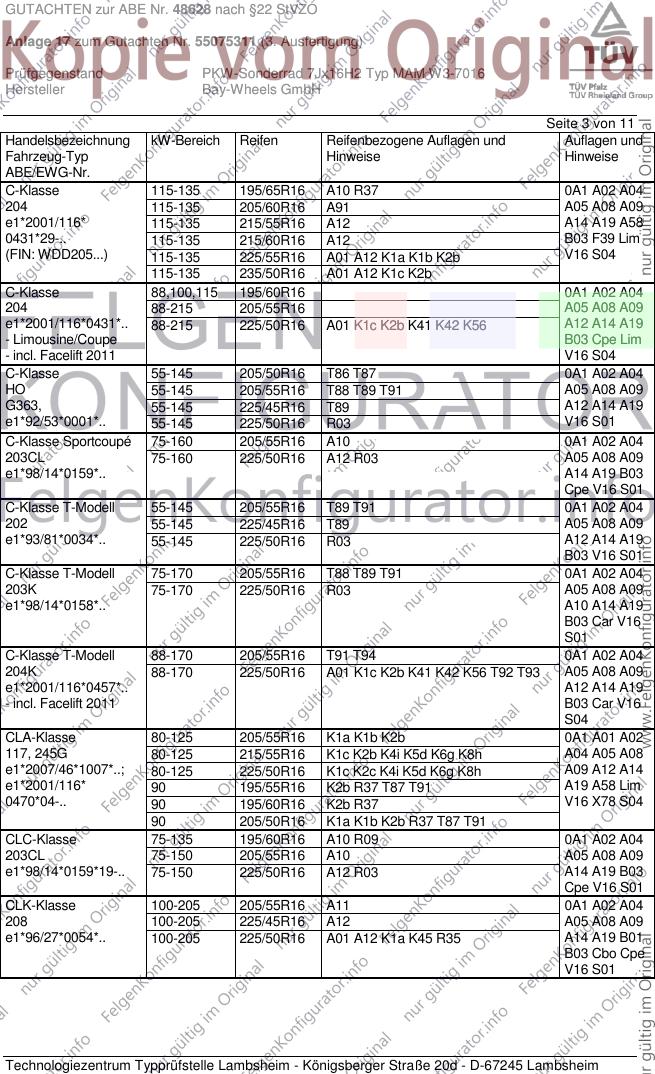

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 115-135 195/65R16 A10 R37 0A1 A02 A04
204 115-135 205/60R16 A91 A05 A08 A09
e1*2001/116* 115-135 215/55R16 A12 A14 A19 A58
0431*29-.. 115-135 215/60R16 A12 B03 F39 Lim
(FIN: WDD205...) 115-135 225/55R16 A01 A12 K1a K1b K2b V16 S04
115-135 235/50R16 A01 A12 K1c K2b
C-Klasse 88,100,115 195/60R16 0A1 A02 A04
204 88-215 205/55R16 A05 A08 A09
e1*2001/116*0431*.. 88-215 225/50R16 A01 K1c K2b K41 K42 K56 A12 A14 A19
- Limousine/Coupe B03 Cpe Lim
- incl. Facelift 2011 V16 S04
C-Klasse 55-145 205/50R16 T86 T87 0A1 A02 A04
HO 55-145 205/55R16 T88 T89 T91 A05 A08 A09
G363, 55-145 225/45R16 T89 A12 A14 A19
e1*92/53*0001*.. 55-145 225/50R16 R03 V16 S01
C-Klasse Sportcoupé 75-160 205/55R16 A10 0A1 A02 A04
203CL 75-160 225/50R16 A12 R03 A05 A08 A09
e1*98/14*0159*.. A14 A19 B03
Cpe V16 S01
C-Klasse T-Modell 55-145 205/55R16 T89 T91 0A1 A02 A04
202 55-145 225/45R16 T89 A05 A08 A09
e1*93/81*0034*.. 55-145 225/50R16 R03 A12 A14 A19
B03 V16 S01
C-Klasse T-Modell 75-170 205/55R16 T88 T89 T91 0A1 A02 A04
203K 75-170 225/50R16 R03 A05 A08 A09
e1*98/14*0158*.. A10 A14 A19
B03 Car V16
S01
C-Klasse T-Modell 88-170 205/55R16 T91 T94 0A1 A02 A04
204K 88-170 225/50R16 A01 K1c K2b K41 K42 K56 T92 T93 A05 A08 A09
e1*2001/116*0457*.. A12 A14 A19
- incl. Facelift 2011 B03 Car V16
S04
CLA-Klasse 80-125 205/55R16 K1a K1b K2b 0A1 A01 A02
117, 245G 80-125 215/55R16 K1c K2b K4i K5d K6g K8h A04 A05 A08
e1*2007/46*1007*..; 80-125 225/50R16 K1c K2c K4i K5d K6g K8h A09 A12 A14
e1*2001/116* 90 195/55R16 K2b R37 T87 T91 A19 A58 Lim
0470*04-.. 90 195/60R16 K2b R37 V16 X78 S04
90 205/50R16 K1a K1b K2b R37 T87 T91
CLC-Klasse 75-135 195/60R16 A10 R09 0A1 A02 A04
203CL 75-150 205/55R16 A10 A05 A08 A09
e1*98/14*0159*19-.. 75-150 225/50R16 A12 R03 A14 A19 B03
Cpe V16 S01
CLK-Klasse 100-205 205/55R16 A11 0A1 A02 A04
208 100-205 225/45R16 A12 A05 A08 A09
e1*96/27*0054*.. 100-205 225/50R16 A01 A12 K1a K45 R35 A14 A19 B01
B03 Cbo Cpe
V16 S01
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-170 205/55R16 A10 T91 0A1 A02 A04
209 100-170 225/50R16 A12 R03 A05 A08 A09
e1*98/14*0184*.. A14 A19 B03
Cbo Cpe V16
S01
E-Klasse 55-165 205/55R16 A11 R37 T88 T89 T91 0A1 A02 A04
210 55-165 215/55R16 A11 T91 T93 A05 A08 A09
e1*93/81*0022*.. 55-165 225/50R16 A12 A14 A19 B01
B03 NBF V16
S01
E-Klasse 75-170 205/60R16 A10 T91 T92 0A1 A02 A04
211 75-170 225/55R16 A10 A05 A08 A09
e1*98/14*0183*.., 75-170 235/50R16 A12 A14 A19 A58
e1*2001/116*0183*.. B03 Lim S04
E-Klasse 100-150 205/60R16 A10 T91 T92 144 0A1 A02 A04
212 100-150 215/55R16 A10 T93 T97 144 A05 A08 A09
e1*2001/116*0501*.. 100-150 225/55R16 A12 T93 T94 T95 T99 144 A14 A19 A58
- mit Luftfederung B03 F38 Lim
- incl. Facelift 2013 V16 S04
E-Klasse 100-150 205/60R16 A10 T91 T92 144 0A1 A02 A04
212, 212G 100-150 215/55R16 A10 144 A05 A08 A09
e1*2001/116*0501*..; 100-150 225/55R16 A12 144 A14 A19 A58
e1*2007/46*0484*.. 120, 125 205/55R16 A10 R09 T91 T94 144 B03 F39 Lim
- incl. Facelift 2013 V16 S04
E-Klasse Coupé 120-225 205/55R16 A32 0A1 A02 A04
207 120-225 215/50R16 A12 A05 A08 A09
e1*2001/116*0502*.. 120-225 215/55R16 A12 A14 A19 A58
120-225 225/50R16 A12 B03 Cpe F39
120-225 235/50R16 A01 A12 K1c K2b V16 S04
E-Klasse T-Modell 83-165 205/55R16 A11 R02 R37 0A1 A02 A04
210K 83-165 215/55R16 A11 T93 T95 A05 A08 A09
e1*93/81*0033*.. 83-165 225/50R16 A12 T92 T93 A14 A19 B01
B03 V16 S01
SLK 100-142 205/50R16 A11 0A1 A02 A04
170 100-160 205/55R16 A11 A05 A08 A09
e1*95/54*0039*.. 100-160 225/45R16 A12 A14 A19 B03
100-160 225/50R16 A12 R03 V16 S01
SLK 120-170 205/55R16 A11 0A1 A02 A04
171 120-170 225/50R16 A12 R03 A05 A08 A09
e1*2001/116*0262*.. A14 A19 B03
V16 S01
SLK-Klasse 135, 150 205/55R16 A32 0A1 A02 A04
172 135, 150 225/50R16 A12 A05 A08 A09
e1*2007/46*0548*.. A14 A19 V16
Y63 S04
Vaneo 55-92 195/50R16 K1c T84 T88 0A1 A01 A02
414 55-92 205/45R16 K1c T83 T87 A04 A05 A08
e1*98/14*0185*.., 55-92 215/40R16 K1c K46 T86 A09 A12 A14
e1*2001/116*0185*.. A19 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

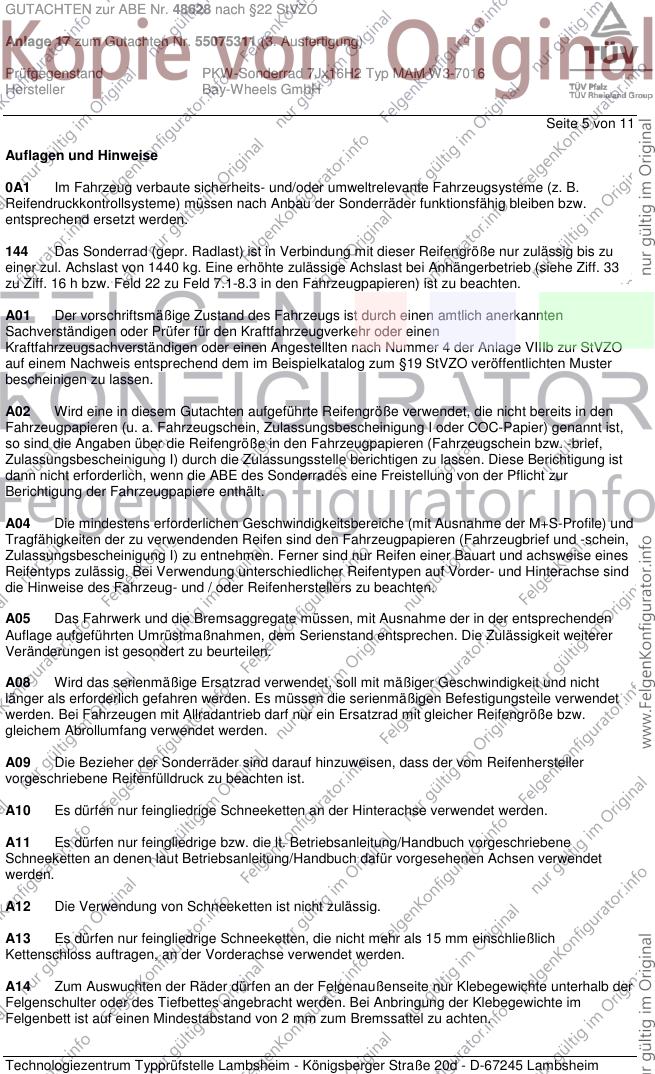

Seite 5 von 11
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
144 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1440 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

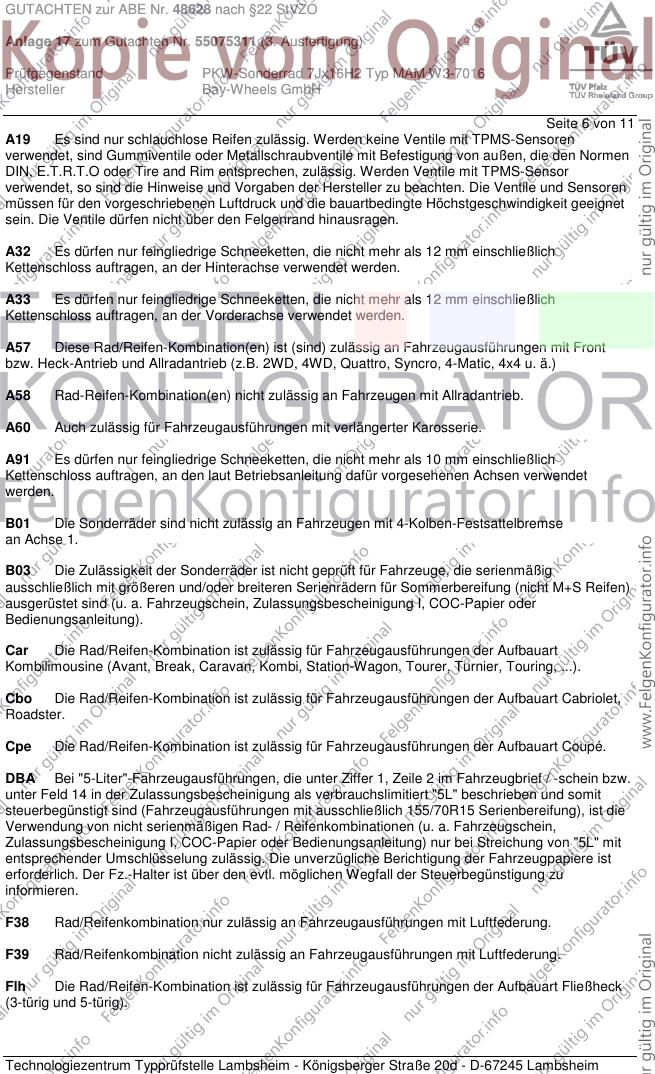

Seite 6 von 11
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

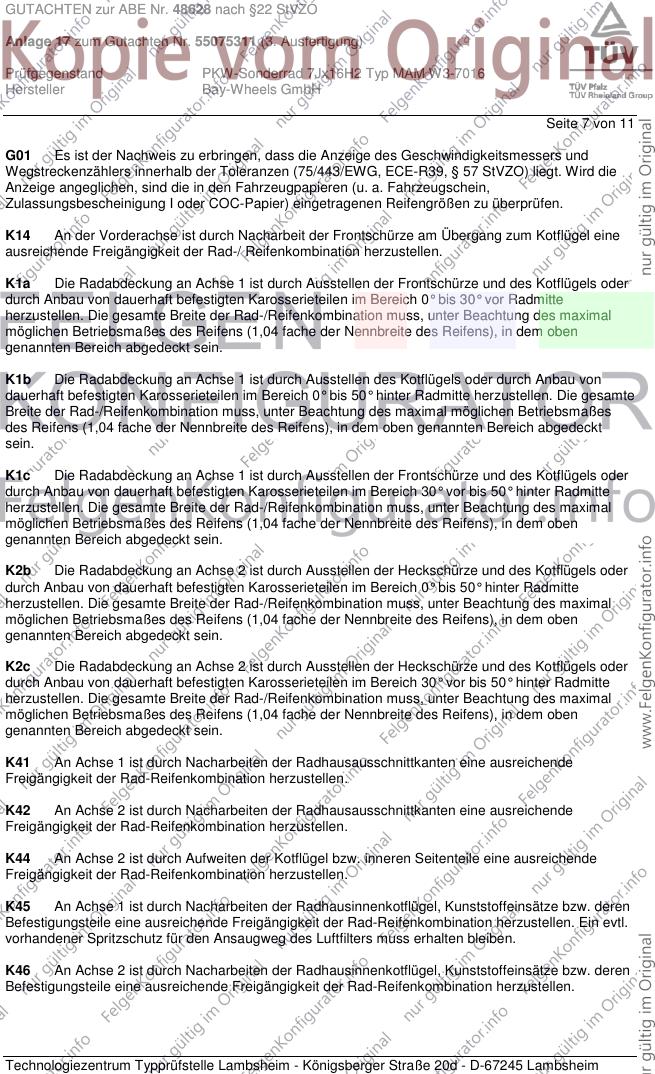

Seite 7 von 11
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

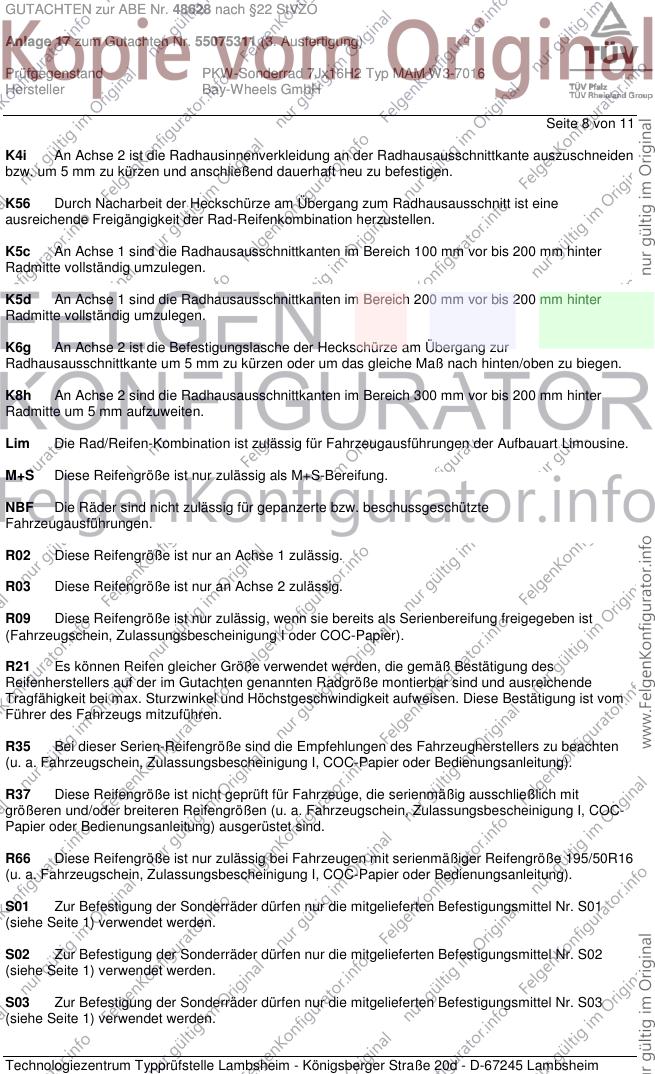

Seite 8 von 11
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R66 Diese Reifengröße ist nur zulässig bei Fahrzeugen mit serienmäßiger Reifengröße 195/50R16
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
S01 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01
(siehe Seite 1) verwendet werden.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 9 von 11
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH

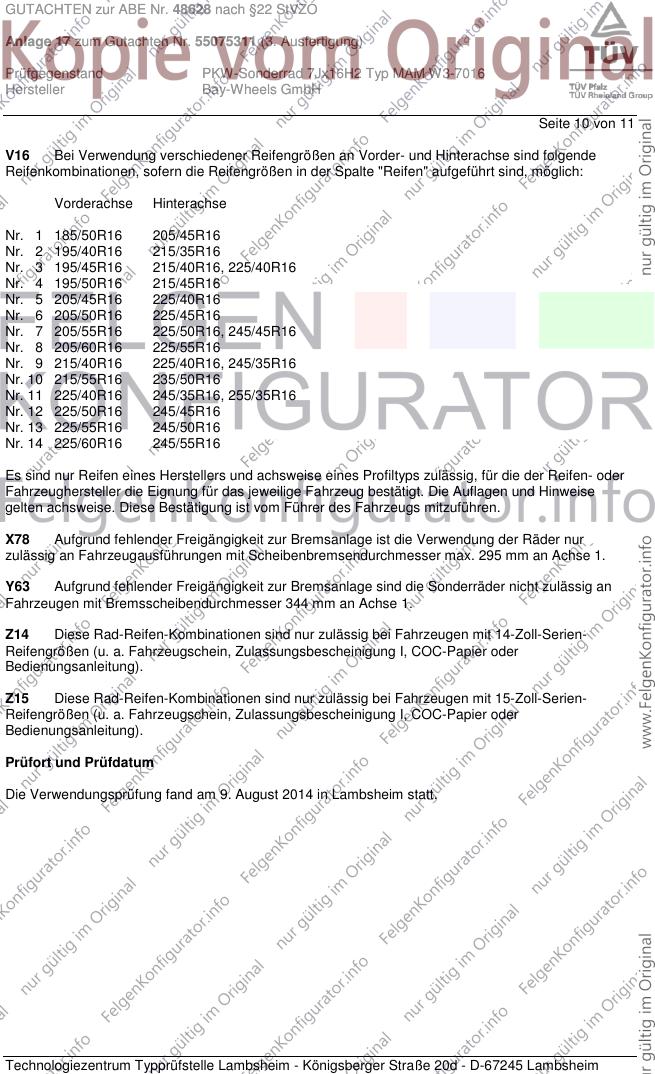

Seite 10 von 11
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16, 255/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nur
zulässig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Z14 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 14-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Z15 Diese Rad-Reifen-Kombinationen sind nur zulässig bei Fahrzeugen mit 15-Zoll-Serien-
Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 9. August 2014 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48628 nach §22 StVZO
Anlage 17 zum Gutachten Nr. 55075311 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7Jx16H2 Typ MAM W3-7016
Hersteller Bay-Wheels GmbH
Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 9. August 2014
Tufan 00215503.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
