GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 1 von 16
Auftraggeber ProLine Wheels GmbH
Besselstraße 28
68219 Mannheim
49 02 0010801-4.WV
Prüfgegenstand PKW-Sonderrad
Modell PV.
Typ PV.8017
Radgröße 8Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
W3 PV.8017 W3/74,1-66,6 5/112/66,6 35 825 2270
Kennzeichnungen
KBA-Nummer 47471
Herstellerzeichen PLW
Radtyp und Ausführung PV.8017 (s.o.)
Radgröße 8Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 130 26
S03 Schraube M14x1,5 Kegel 60° 150 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M12x1,5 Kegel 60° 110 28
S06 Schraube M12x1,5 Kegel 60° 110 24
S07 Schraube M14x1,5 Kegel 60° 160 30
S08 Schraube M14x1,5 Kegel 60° 120 30
S09 Schraube M14x1,5 Kegel 60° 130 30
S10 Schraube M14x1,5 Kegel 60° 140 30
S11 Schraube M14x1,5 Kegel 60° 120 28
S12 Schraube M12x1,5 Kegel 60° 110 26
S13 Schraube M14x1,5 Kegel 60° 150 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 2 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 A01 K1c K2b K56 0A1 A02 A04
B8, B81 88-195 235/45R17 A05 A08 A09
e1*2001/116*0430*..; 88-195 235/50R17 A01 K1c K2b K41 K44 K45 K46 K56 A12 A16 A21
e13*2007/46*1084*.. 88-195 245/45R17 A01 K1c K2b K56 Car Lim V17
88-195 255/45R17 A01 K1c K2b K41 K44 K45 K46 K56 S08
Audi A5 100-195 225/50R17 A13 R37 0A1 A02 A04
B8, B81 100-195 235/45R17 A13 R37 A05 A08 A09
e1*2001/116*0430*..; 100-195 235/50R17 A12 R37 A16 A21 B03
e13*2007/46*1084*.. 100-195 245/45R17 A12 Cbo Cpe Flh
- Coupé, Cabrio 100-195 255/45R17 A12 V17 S08
- Sportback
Audi A6 / A6 Avant 100-180 225/55R17 A39 0A1 A02 A04
4G, 4G1 100-180 235/55R17 A12 A05 A08 A09
e1*2007/46*0436*..; 100-180 245/50R17 A01 A12 K1a K2b A16 A21 A57
e13*2007/46*1147*.. 100-180 255/50R17 A01 A12 K1a K1b K2b K8b B90 Car Lim
NA1 S11
Audi A7 Sportback 150-180 235/55R17 0A1 A02 A04
4G, 4G1 150-180 245/50R17 A05 A08 A09
e1*2007/46*0436*..; 150-180 255/50R17 A12 A16 A21
e13*2007/46*1147*.. A57 B90 S11
Audi Q5 100-110 225/65R17 A12 A58 M+S R09 0A1 A02 A04
8R, 8R1, 8R2 100-200 235/65R17 A12 A57 A05 A08 A09
e1*2001/116*0473*..; 100-200 255/60R17 A01 A12 A57 K1a A16 A21 S10
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 M+S R09 0A1 A02 A04
8R, 8R1, 8R2 100-200 235/65R17 A05 A08 A09
e1*2001/116*0473*..; 100-200 255/60R17 A12 A16 A21
e1*2001/116*0497*..; KMV S10
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
190 er 125-150 215/40R17 K41 K42 0A1 A01 A02
201 53-122 215/40R17 K1a K41 K42 A04 A05 A08
C750, /1, /2, /3 A09 A12 A16
A21 R21 S06
A-Klasse 66-125 205/50R17 K1c K2c K4i K5d K6g K8h R70 0A1 A01 A02
176, 245G 66-125 215/45R17 K1c K2b K5d T87 T91 A04 A05 A08
e1*2007/46*0928*..; 66-155 225/45R17 K1c K2c K4i K5d K6g K8h A09 A12 A16
e1*2001/116* 66-155 235/40R17 K1c K2c K4i K5d K5k K6h K7d K8m A21 A57 Flh
0470*04-.. 66-155 235/45R17 K1c K2c K4i K5d K5l K6h K7d K8m V00 V17 S09
66-155 245/40R17 K2c K4i K6h K8m R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 3 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
B-Klasse 70-142 205/50R17 K1c K2b K42 K43 K44 K56 R70 0A1 A01 A02
245 70-142 215/45R17 K1a K1b K2b K42 K44 K56 A04 A05 A08
e1*2001/116*0314*.. 70-142 225/45R17 K1c K2b K42 K43 K44 K56 A09 A12 A16
A21 K41 V17
S09
B-Klasse 66-135 205/50R17 K1c K2c K4i K5c K8h R70 0A1 A01 A02
246, 245G 66-135 215/45R17 K1a K1b K2b T87 T91 A04 A05 A08
e1*2007/46*0751*..; 66-155 225/45R17 K1c K2c K4i K5c K8h A09 A12 A16
e1*2001/116* 66-155 235/40R17 K1c K2c K4i K5c K8h A21 A58 V17
0470*04-.. 66-155 245/40R17 K1c K2c K4i K5c K6k K7d K8m S09
C 43 T-Modell 225 215/45R17 M+S R09 0A1 A02 A04
202 225 225/45R17 A01 K41 K42 K56 M+S A05 A08 A09
e1*93/81*0034*.. 225 225/45R17 A01 K41 K42 K56 R35 A12 A16 A21
225 245/40R17 A01 K42 K46 K56 R03 R21 V17 S06
C-Klasse 75-170 205/50R17 R37 R70 0A1 A02 A04
203 75-170 215/45R17 R37 T87 T88 A05 A08 A09
e1*98/14*0139*.. 75-170 235/40R17 R03 A12 A16 A21
75-170 225/45R17 R35 DB8 V17 S06
75-170 245/40R17 R03
C-Klasse 115-135 225/50R17 K1c K2b K5d 0A1 A01 A02
204 115-135 235/45R17 K1c K2b A04 A05 A08
e1*2001/116* 115-135 245/45R17 K1c K2b K5d A09 A12 A16
0431*29-.. 115-135 255/45R17 K1c K2a K2b K4i K5d K6g K6r R03 A21 A58 B78
(FIN: WDD205...) F39 Lim V17
S04
C-Klasse 88-215 205/50R17 K1c K2b K41 K42 K56 R37 R70 0A1 A01 A02
204 88-215 215/45R17 K1a K1b K2b K41 K42 K56 R37 A04 A05 A08
e1*2001/116* 88-225 225/45R17 K1c K2b K41 K42 K56 A09 A12 A16
0431*00-28 88-225 235/40R17 K1c K2b K41 K42 K56 A21 Cpe Lim
- Limousine/Coupe 88-225 235/45R17 K1c K2b K41 K42 K56 V17 S04
- incl. Facelift 2011 88-225 245/40R17 K1c K2c K41 K42 K43 K44 K56
C-Klasse 55-145 205/50R17 K41 K56 R37 R70 T89 0A1 A01 A02
HO 55-145 215/45R17 K41 K42 K56 R37 T87 T88 T91 A04 A05 A08
G363, 55-145 225/45R17 K41 K42 K56 R35 T90 A09 A12 A16
e1*92/53*0001*.. 55-145 235/40R17 K42 K56 R03 T90 A21 R21 V17
55-145 245/40R17 K42 K46 K56 K90 R03 R35 S06
C-Klasse C43 225 215/45R17 M+S R09 0A1 A02 A04
HO 225 225/45R17 A01 K41 K42 K56 M+S A05 A08 A09
e1*92/53*0001*.. 225 225/45R17 A01 K41 K42 K56 R35 A12 A16 A21
225 245/40R17 A01 K42 K46 K56 R03 R21 V17 S06
C-Klasse Sportcoupé 75-160 205/50R17 R37 R70 0A1 A02 A04
203CL 75-160 215/45R17 R37 A05 A08 A09
e1*98/14*0159*.. 75-160 235/40R17 R03 A12 A16 A21
75-160 225/45R17 Cpe DB8 V17
75-160 245/40R17 R03 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 4 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 55-145 205/50R17 K56 R37 R70 T89 0A1 A01 A02
202 55-145 215/45R17 K42 K56 R37 T87 T88 T91 A04 A05 A08
e1*93/81*0034*.. 55-145 225/45R17 K42 K56 R35 T90 T91 A09 A12 A16
55-145 235/40R17 K42 K56 R03 T90 A21 K41 R21
55-145 245/40R17 K42 K46 K56 K90 R03 R35 T91 T93 V17 S06
C-Klasse T-Modell 75-170 205/50R17 R37 R70 T89 T93 0A1 A02 A04
203K 75-170 215/45R17 T87 T88 T91 A05 A08 A09
e1*98/14*0158*.. 75-170 235/40R17 R03 A12 A16 A21
75-170 225/45R17 R35 Car DB8 V17
75-170 245/40R17 R03 S06
C-Klasse T-Modell 88-170 205/50R17 K1c K2b K41 K42 K56 R37 R70 0A1 A01 A02
204K 88-170 215/45R17 K1a K1b K2b K41 K42 K56 R37 A04 A05 A08
e1*2001/116*0457*.. 88-225 225/45R17 K1c K2b K41 K42 K56 T90 T91 A09 A12 A16
- incl. Facelift 2011 88-225 235/40R17 K1c K2b K41 K42 K56 T90 T94 A21 Car V17
88-225 235/45R17 K1c K2b K41 K42 K56 S04
88-225 245/40R17 K1c K2c K41 K42 K43 K44 K56 T91
T95
CL-Klasse 220-326 225/55R17 0A1 A02 A04
215 220-326 235/50R17 A01 K41 K42 K56 A05 A08 A09
e1*98/14*0113*.. 220-326 245/50R17 A01 K1a K2b K41 K42 K45 K56 A12 A16 A21
220-326 255/45R17 A01 K1a K2b K41 K42 K45 K56 T98 B03 V17 S13
CL-Klasse 285 235/55R17 0A1 A02 A04
216 285 245/50R17 A01 K1a K1b A05 A08 A09
e1*2001/116*0372*.. 285 255/50R17 A01 K1c K41 K45 A12 A16 A21
B03 Cpe V00
V17 S03
CLA-Klasse 90-125 205/50R17 K1c K2c K4i K5d K6g K8h R70 0A1 A01 A02
117, 245G 90-125 215/45R17 K1c K2b K5d T87 T91 A04 A05 A08
e1*2007/46*1007*..; 90-155 225/45R17 K1c K2c K4i K5d K6g K8h A09 A12 A16
e1*2001/116* 90-155 235/40R17 K1c K2c K4i K5d K5k K6h K7d K8m A21 A57 Lim
0470*04-.. 90-155 235/45R17 K1c K2c K4i K5d K5l K6h K7d K8m V00 V17 S09
90-155 245/40R17 K2c K4i K6h K8m R03
CLC-Klasse 75-150 205/50R17 R37 R70 0A1 A02 A04
203CL 75-150 215/45R17 R37 A05 A08 A09
e1*98/14*0159*19-.. 75-150 235/40R17 R03 A12 A16 A21
75-150 225/45R17 Cpe DB8 V17
75-150 245/40R17 R03 S06
CLK-Klasse 100-205 205/50R17 R37 R70 0A1 A02 A04
208 100-205 215/45R17 R37 T87 T88 T89 A05 A08 A09
e1*96/27*0054*.. 100-255 225/45R17 A01 K45 R35 A12 A16 A21
100-255 235/40R17 A01 K2b R03 Cbo Cpe V17
100-255 245/40R17 A01 K2b R03 R35 S06
255 215/45R17 M+S R09
CLK-Klasse 100-170 205/50R17 A10 R37 R70 0A1 A02 A04
209 100-170 215/45R17 A10 R37 T88 T91 A05 A08 A09
e1*98/14*0184*.. 100-170 235/40R17 A12 R03 A16 A21 B03
100-170 225/45R17 A10 Cbo Cpe DB8
100-170 245/40R17 A12 R03 V17 S06
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 5 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
CLS-Klasse 150 245/45R17 A10 0A1 A02 A04
218 150 255/45R17 A10 A05 A08 A09
e1*2007/46*0485*.. A16 A21 A58
A84 B03 Lim
S04
E-Klasse 53-162 215/45R17 K1a K41 K42 T87 0A1 A01 A02
124 53-162 225/45R17 K1c K2b K41 K42 K43 A04 A05 A08
D700, /1, /2 53-162 235/40R17 K1c K2b K41 K42 K43 A09 A12 A16
A21 A59 DB2
L02 R21 V00
V17 Y15 S12
E-Klasse 97-162 215/45R17 K1a K41 K42 T87 0A1 A01 A02
124C 97-162 225/45R17 K1c K2b K41 K42 K43 A04 A05 A08
E499, /1 97-162 235/40R17 K1c K2b K41 K42 K43 A09 A12 A16
A21 DB2 L02
R21 V17 Y15
S12
E-Klasse 55-165 205/50R17 R37 R70 T89 T93 0A1 A02 A04
210 55-205 215/50R17 R37 R70 T90 T91 A05 A08 A09
e1*93/81*0022*.. 55-205 225/45R17 T90 T91 T93 A12 A16 A21
55-205 245/40R17 R03 T91 NBF V17 S12
55-260 235/45R17 R35
55-260 255/40R17 R03 R70
E-Klasse 75-215 235/45R17 R37 0A1 A02 A04
211 75-285 245/45R17 A05 A08 A09
e1*98/14*0183*.., A12 A16 A21
e1*2001/116*0183*.. Lim S09
E-Klasse 100-225 225/45R17 R37 T90 T91 T93 0A1 A02 A04
212 100-225 235/45R17 A01 K1a K1b R37 A05 A08 A09
e1*2001/116*0501*.. 100-285 245/45R17 A01 K1c K2b K5d T95 T99 A12 A16 A21
- mit Luftfederung B03 B10 F38
- incl. Facelift 2013 Lim S04
E-Klasse 100-225 225/45R17 R37 T90 T91 T93 0A1 A02 A04
212, 212G 100-225 235/45R17 A01 K1a K1b R37 A05 A08 A09
e1*2001/116*0501*..; 100-245 245/45R17 A01 K1c K2b K5d A12 A16 A21
e1*2007/46*0484*.. B03 B10 F39
- incl. Facelift 2013 Lim S04
E-Klasse Cabrio 120-225 235/45R17 K1c K2b 0A1 A01 A02
207 120-225 245/40R17 K1c K2b K4k K5a A04 A05 A08
e1*2001/116*0502*.. 285 235/45R17 K1c K2b M+S A09 A12 A16
A21 A58 B03
Cbo F39 S04
E-Klasse Coupé 120-225 215/45R17 R37 T88 0A1 A02 A04
207 120-225 215/50R17 A01 K1c K2b R37 A05 A08 A09
e1*2001/116*0502*.. 120-225 225/45R17 R37 A12 A16 A21
120-225 235/40R17 A01 K1c K2b R37 A58 B03 Cpe
120-285 235/45R17 A01 K1c K2b F39 V17 S04
120-285 245/40R17 A01 K1c K2b K4k K5a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 6 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 53-162 215/45R17 K1a K41 R02 T87 0A1 A01 A02
124T 53-162 225/45R17 K1c K2b K41 K42 K43 A04 A05 A08
E081, /1 53-162 235/40R17 K1c K2b K41 K42 K43 A09 A12 A16
A21 A59 DB2
L02 R21 V00
V17 Y15 S12
E-Klasse T-Modell 83-165 205/50R17 R37 R70 T93 0A1 A02 A04
210K 83-205 215/50R17 R02 R37 R70 A05 A08 A09
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94 A12 A16 A21
83-205 245/40R17 R03 T91 T93 V17 S12
83-260 235/45R17 R35 T93 T94 T97
83-260 255/40R17 R03 R70 T94
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 0A1 A02 A04
211K 100-285 245/45R17 A05 A08 A09
e1*2001/116*0213*.. A12 A16 A21
Car S09
E-Klasse T-Modell 100-225 235/45R17 K1a K1b R37 T97 0A1 A01 A02
212 K 100-245 245/45R17 K1c K2b K5d T95 T99 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A16
- incl. Facelift 2013 A21 B03 B10
Car F42 S04
E-Klasse T-Modell 100 - 225 235/45R17 K1a K1b R37 T97 0A1 A01 A02
212 K 100 - 285 245/45R17 K1c K2b K5d T95 T99 A04 A05 A08
e1*2007/46*0200*.. A09 A12 A16
- mit Luftfederung A21 B03 B10
- incl. Facelift 2013 Car F38 S04
GLK-Klasse 100-225 235/60R17 K1c K2a K2b 0A1 A01 A02
204X 100-225 245/55R17 K1c K2a K2b A04 A05 A08
e1*2001/116*0480*.. 100-225 255/55R17 K1c K2c K5a K6a A09 A12 A16
A21 V17 S03
M-Klasse 110-160 235/65R17 A10 R37 165 0A1 A02 A04
163 110-160 255/60R17 A01 A10 K2b KOV 165 A05 A08 A09
e1*96/79*0083*.. 110-160 255/60R17 A10 KMV 165 A16 A21 B01
110-160 255/60R17 A01 A10 K2b KOV M+S R09 165 B03 S07
110-160 275/55R17 A01 A12 K1a K2c KOV 165
110-160 275/55R17 A12 KMV 165
110-160 255/60R17 A10 KMV M+S R09 165
S-Klasse 110-300 235/50R17 K42 K45 R37 T00 T96 0A1 A01 A02
140 110-300 255/45R17 K42 K45 A04 A05 A08
F690, A09 A12 A16
e1*96/27*0056*.. A21 V17 S13
S-Klasse 205-290 235/50R17 K42 K45 R37 T00 T96 0A1 A01 A02
140C 205-290 255/45R17 K42 K45 A04 A05 A08
G165, A09 A12 A16
e1*96/27*0057*.. A21 V17 S13
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 7 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
S-Klasse 145-326 225/55R17 K42 K56 0A1 A01 A02
220 145-326 225/55R17 K42 K56 M+S R09 A04 A05 A08
e1*97/27*0099*.. 145-326 235/50R17 K41 K42 K56 T00 T96 A09 A12 A16
145-326 245/50R17 K41 K42 K45 K56 A21 A61 B03
145-326 255/45R17 K41 K42 K45 K56 T98 NBF V17 S13
S-Klasse 150-285 235/55R17 0A1 A02 A04
221 150-285 245/50R17 A05 A08 A09
e1*2001/116*0335*.. 150-285 255/50R17 A01 K1a K1b K41 K42 A12 A16 A21
B03 B10 V00
V17 S03
S-Klasse 190-245 245/55R17 A90 0A1 A02 A04
222, 221 190-245 255/50R17 A12 A05 A08 A09
e1*2007/46*0960*..; 190-245 255/55R17 A12 A16 A21 A58
e1*2001/116* B03 BW7 BnK
0335*19-.. Lim S03
ab Modell 2013
SL 140-290 235/45R17 R37 0A1 A02 A04
129 140-290 245/45R17 A05 A08 A09
F142, A12 A16 A21
e1*96/27*0058*.. B30 R21 S05
SLK 100-160 215/45R17 0A1 A02 A04
170 100-160 225/45R17 A01 K41 K45 A05 A08 A09
e1*95/54*0039*.. 100-160 225/45R17 R35 A12 A16 A21
100-160 235/40R17 A01 K1a K41 K45 R02 V17 S06
100-160 235/40R17 R03
100-160 245/40R17 R03
100-160 255/40R17 A01 K2b R03 R70
SLK 120-170 205/50R17 R37 R70 0A1 A02 A04
171 120-170 215/45R17 R37 A05 A08 A09
e1*2001/116*0262*.. 120-170 225/45R17 A12 A16 A21
120-170 245/40R17 A01 K2b R03 V17 S06
120-170 245/40R17 R03 SP2
SLK 32 AMG 260 205/50R17 A01 K41 M+S R37 R70 0A1 A02 A04
170 260 215/45R17 M+S R37 A05 A08 A09
e1*95/54*0039*.. 260 225/45R17 A01 K41 K45 M+S A12 A16 A21
S06
SLK 350 200,224 225/45R17 0A1 A02 A04
171 200,224 245/40R17 R03 A05 A08 A09
e1*2001/116*0262*.. A12 A16 A21
V17 S06
SLK-Klasse 135, 150 215/45R17 R37 0A1 A02 A04
172 135-225 225/45R17 A05 A08 A09
e1*2007/46*0548*.. 135-225 235/40R17 A01 K2b A12 A16 A21
135-225 235/40R17 SP2 V17 S09
135-225 245/40R17 A01 K2b
135-225 245/40R17 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 8 von 16
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Vaneo 55-92 205/40R17 K1c K2c T84 0A1 A01 A02
414 55-92 215/40R17 K1c K2c K42 K46 T83 T85 T87 A04 A05 A08
e1*98/14*0185*.., A09 A12 A16
e1*2001/116*0185*.. A21 S02
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B. Reifen-
druckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
165 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1650 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten Sachver-
ständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen Kraftfahrzeugsachverständigen oder
einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO auf einem Nachweis entsprechend
dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichti-
gung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht län-
ger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet wer-
den. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller vorge-
schriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 9 von 16
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Sonderräder dürfen an der Felgeninnenseite nur Klebegewichte unter-
halb der Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf
einen Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A59 Nicht zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von Winter-
reifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B30 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 300mm an Achse 1.
B78 Sonderrad nur zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser max. 318
mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

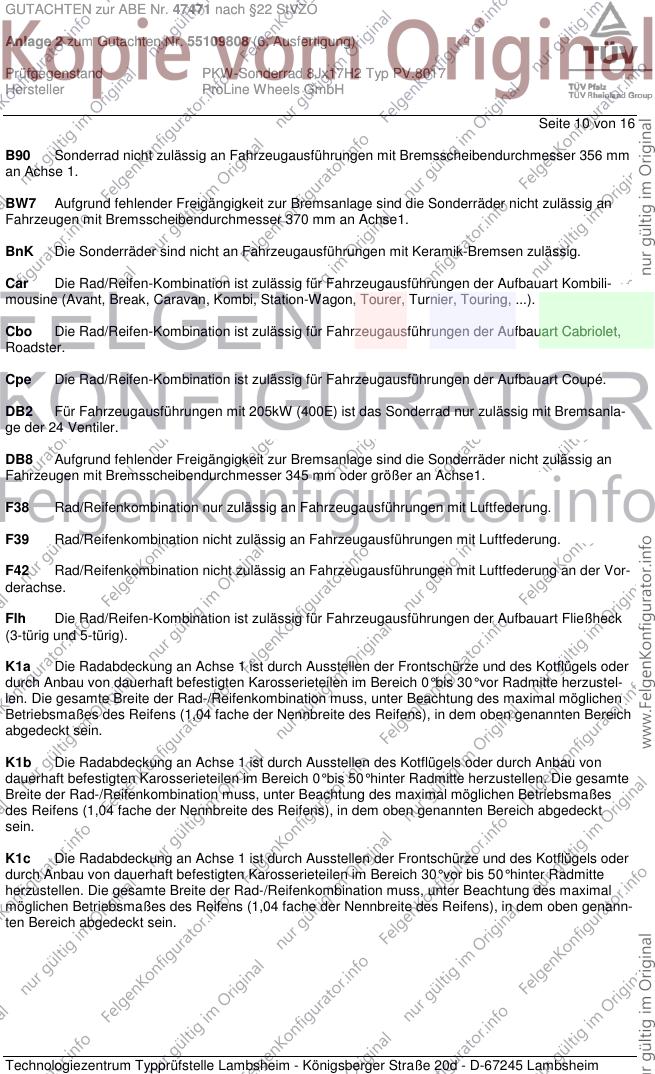

Seite 10 von 16
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BW7 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 370 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DB2 Für Fahrzeugausführungen mit 205kW (400E) ist das Sonderrad nur zulässig mit Bremsanla-
ge der 24 Ventiler.
DB8 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 345 mm oder größer an Achse1.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 11 von 16
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der Radhausaus-
schnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

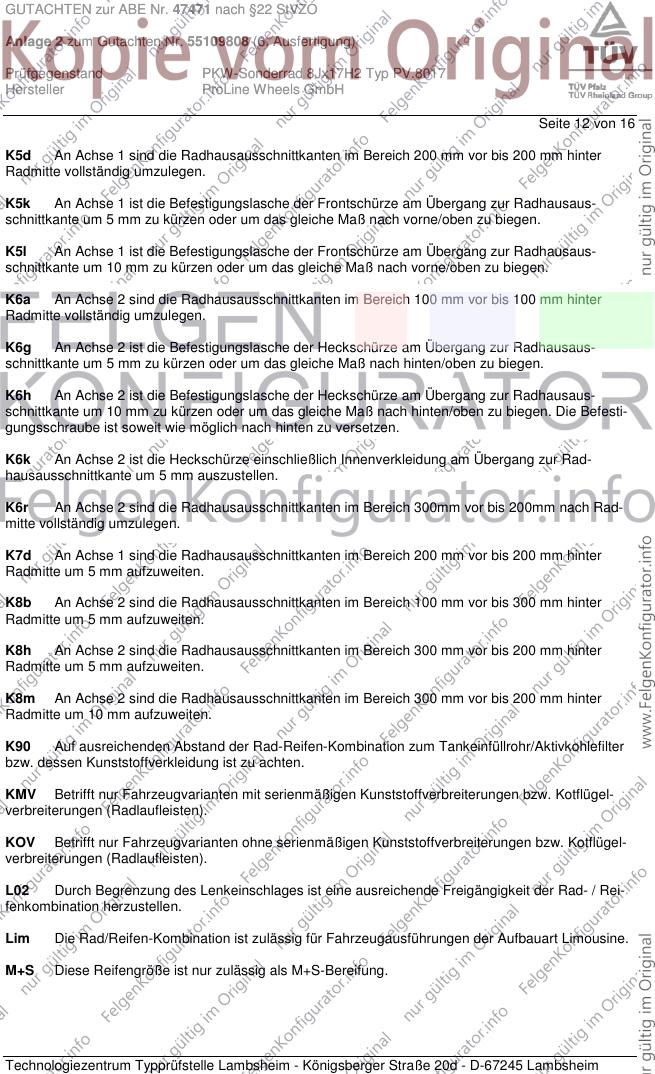

Seite 12 von 16
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur Radhausaus-
schnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen. Die Befesti-
gungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur Rad-
hausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach Rad-
mitte vollständig umzulegen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw. Kotflügel-
verbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- / Rei-
fenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 13 von 16
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des Reifenher-
stellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende Tragfähigkeit
bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom Führer des
Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

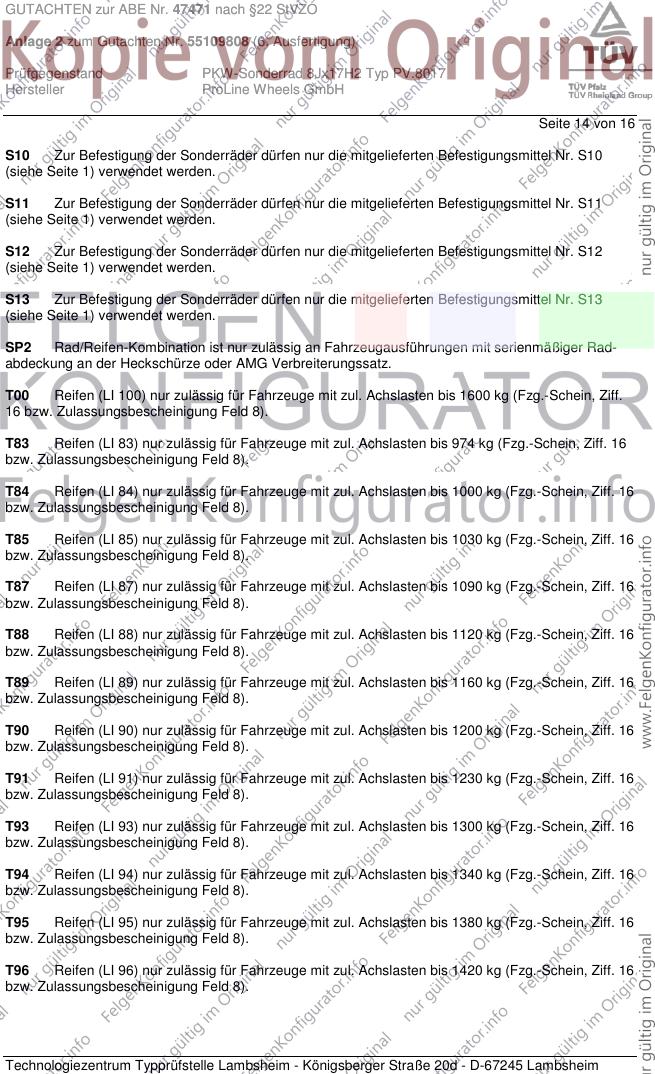

Seite 14 von 16
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
S11 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11
(siehe Seite 1) verwendet werden.
S12 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S12
(siehe Seite 1) verwendet werden.
S13 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S13
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger Rad-
abdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH

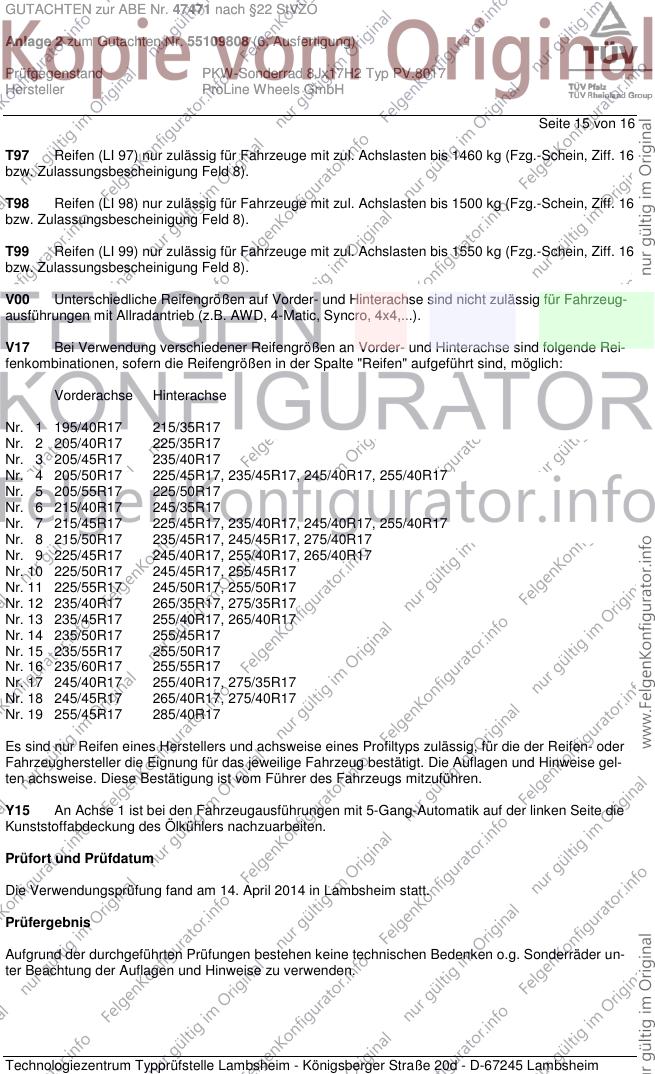

Seite 15 von 16
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 205/40R17 225/35R17
Nr. 3 205/45R17 235/40R17
Nr. 4 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 5 205/55R17 225/50R17
Nr. 6 215/40R17 245/35R17
Nr. 7 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 8 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 9 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 10 225/50R17 245/45R17, 255/45R17
Nr. 11 225/55R17 245/50R17, 255/50R17
Nr. 12 235/40R17 265/35R17, 275/35R17
Nr. 13 235/45R17 255/40R17, 265/40R17
Nr. 14 235/50R17 255/45R17
Nr. 15 235/55R17 255/50R17
Nr. 16 235/60R17 255/55R17
Nr. 17 245/40R17 255/40R17, 275/35R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise gel-
ten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Y15 An Achse 1 ist bei den Fahrzeugausführungen mit 5-Gang-Automatik auf der linken Seite die
Kunststoffabdeckung des Ölkühlers nachzuarbeiten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. April 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47471 nach §22 StVZO
Anlage 2 zum Gutachten Nr. 55109808 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8Jx17H2 Typ PV.8017
Hersteller ProLine Wheels GmbH
Seite 16 von 16
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 16 und gilt für Sonderräder ab Herstellungsdatum August 2008.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. April 2014
Haasis 00209761.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
