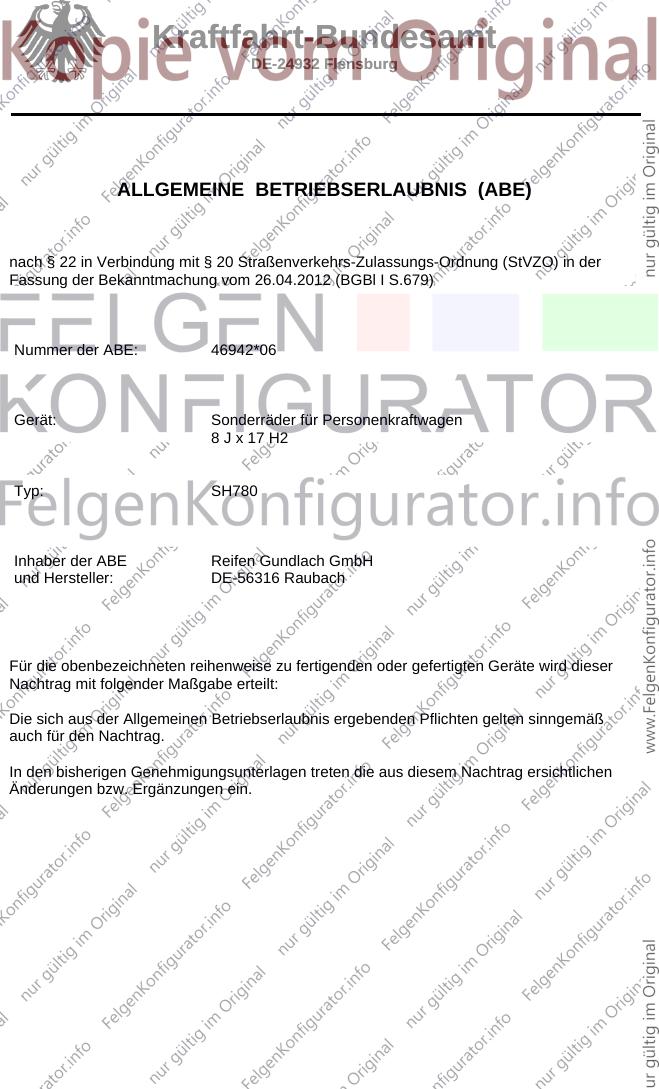

ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 46942*06
Gerät: Sonderräder für Personenkraftwagen
8 J x 17 H2
Typ: SH780
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die obenbezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 46942*06
Die ABE-Nr. 46942 erstreckt sich nunmehr auf die Sonderräder 8 J x 17 H2 , Typ SH780, in
den Ausführungen wie im Nachtragsgutachten Nr. 55061507 (7.Ausfertigung) vom
17.06.2014 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
6 (2. Ausfertigung)
1, 21 (3. Ausfertigung)
17 (4. Ausfertigung)
2, 3 (5. Ausfertigung)
12, 14 (6. Ausfertigung)
5, 8, 9, 10, 11, 15, 18 (7. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 17.06.2014
festgehaltenen Angaben.
Flensburg, 10.07.2014
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55061507 (7.Ausfertigung), zur Genehmigung vorgelegt am:
25.06.2014
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 46942*06
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH

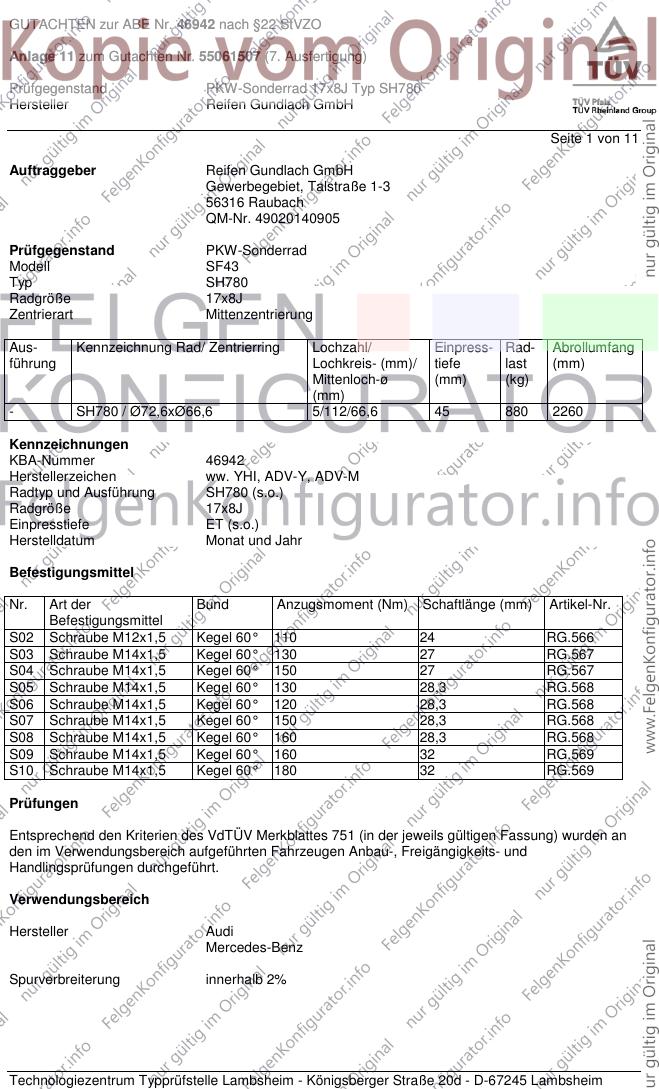

Seite 1 von 11
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell SF43
Typ SH780
Radgröße 17x8J
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- SH780 / Ø72,6xØ66,6 5/112/66,6 45 880 2260
Kennzeichnungen
KBA-Nummer 46942
Herstellerzeichen ww. YHI, ADV-Y, ADV-M
Radtyp und Ausführung SH780 (s.o.)
Radgröße 17x8J
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 160 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 160 32 RG.569
S10 Schraube M14x1,5 Kegel 60° 180 32 RG.569
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 2 von 11

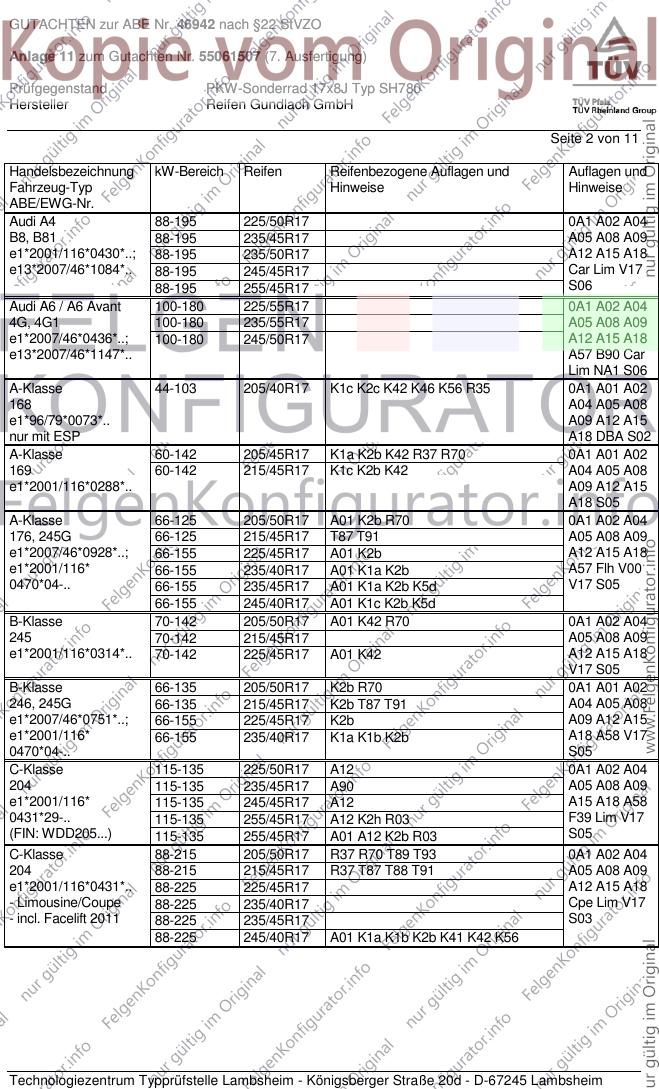

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 0A1 A02 A04
B8, B81 88-195 235/45R17 A05 A08 A09
e1*2001/116*0430*..; 88-195 235/50R17 A12 A15 A18
e13*2007/46*1084*.. 88-195 245/45R17 Car Lim V17
88-195 255/45R17 S06
Audi A6 / A6 Avant 100-180 225/55R17 0A1 A02 A04
4G, 4G1 100-180 235/55R17 A05 A08 A09
e1*2007/46*0436*..; 100-180 245/50R17 A12 A15 A18
e13*2007/46*1147*.. A57 B90 Car
Lim NA1 S06
A-Klasse 44-103 205/40R17 K1c K2c K42 K46 K56 R35 0A1 A01 A02
168 A04 A05 A08
e1*96/79*0073*.. A09 A12 A15
nur mit ESP A18 DBA S02
A-Klasse 60-142 205/45R17 K1a K2b K42 R37 R70 0A1 A01 A02
169 60-142 215/45R17 K1c K2b K42 A04 A05 A08
e1*2001/116*0288*.. A09 A12 A15
A18 S05
A-Klasse 66-125 205/50R17 A01 K2b R70 0A1 A02 A04
176, 245G 66-125 215/45R17 T87 T91 A05 A08 A09
e1*2007/46*0928*..; 66-155 225/45R17 A01 K2b A12 A15 A18
e1*2001/116* 66-155 235/40R17 A01 K1a K2b A57 Flh V00
0470*04-.. 66-155 235/45R17 A01 K1a K2b K5d V17 S05
66-155 245/40R17 A01 K1c K2b K5d
B-Klasse 70-142 205/50R17 A01 K42 R70 0A1 A02 A04
245 70-142 215/45R17 A05 A08 A09
e1*2001/116*0314*.. 70-142 225/45R17 A01 K42 A12 A15 A18
V17 S05
B-Klasse 66-135 205/50R17 K2b R70 0A1 A01 A02
246, 245G 66-135 215/45R17 K2b T87 T91 A04 A05 A08
e1*2007/46*0751*..; 66-155 225/45R17 K2b A09 A12 A15
e1*2001/116* 66-155 235/40R17 K1a K1b K2b A18 A58 V17
0470*04-.. S05
C-Klasse 115-135 225/50R17 A12 0A1 A02 A04
204 115-135 235/45R17 A90 A05 A08 A09
e1*2001/116* 115-135 245/45R17 A12 A15 A18 A58
0431*29-.. 115-135 255/45R17 A12 K2h R03 F39 Lim V17
(FIN: WDD205...) 115-135 255/45R17 A01 A12 K2b R03 S05
C-Klasse 88-215 205/50R17 R37 R70 T89 T93 0A1 A02 A04
204 88-215 215/45R17 R37 T87 T88 T91 A05 A08 A09
e1*2001/116*0431*.. 88-225 225/45R17 A12 A15 A18
- Limousine/Coupe 88-225 235/40R17 Cpe Lim V17
- incl. Facelift 2011 88-225 235/45R17 S03
88-225 245/40R17 A01 K1a K1b K2b K41 K42 K56
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 88-170 205/50R17 R37 R70 T89 T93 0A1 A02 A04
204K 88-170 215/45R17 R37 T91 A05 A08 A09
e1*2001/116*0457*.. 88-225 225/45R17 T90 T91 T93 A12 A15 A18
- incl. Facelift 2011 88-225 235/40R17 T90 T94 Car V17 S03
88-225 235/45R17
88-225 245/40R17 A01 K1a K1b K2b K41 K42 K56 T91
T95
CL-Klasse 220-326 225/55R17 M+S R09 0A1 A02 A04
215 220-326 225/55R17 A05 A08 A09
e1*98/14*0113*.. 220-326 245/50R17 A01 K42 K56 A12 A15 A18
220-326 255/45R17 A01 K42 K56 T98 B03 V17 S07
CLA-Klasse 80-125 205/50R17 A01 K2b R70 0A1 A02 A04
117, 245G 80-125 215/45R17 T87 T91 A05 A08 A09
e1*2007/46*1007*..; 80-155 225/45R17 A01 K2b A12 A15 A18
e1*2001/116* 80-155 235/40R17 A01 K1a K2b A57 Lim V00
0470*04-.. 80-155 235/45R17 A01 K1a K2b K5d V17 S05
E-Klasse 100-225 225/45R17 A10 R37 T90 T91 T93 0A1 A02 A04
212 100-225 235/45R17 A10 R37 A05 A08 A09
e1*2001/116*0501*.. 100-285 245/45R17 A32 T95 T99 A15 A18 A58
- mit Luftfederung B03 F38 Lim
- incl. Facelift 2013 S03
E-Klasse 100-225 225/45R17 A10 R37 T90 T91 T93 0A1 A02 A04
212, 212G 100-225 235/45R17 A10 R37 A05 A08 A09
e1*2001/116*0501*..; 100-245 245/45R17 A32 A15 A18 A58
e1*2007/46*0484*.. B03 F39 Lim
- incl. Facelift 2013 S03
E-Klasse Cabrio 120-225 235/45R17 A32 0A1 A02 A04
207 120-225 245/40R17 A11 A05 A08 A09
e1*2001/116*0502*.. 285 235/45R17 A32 M+S A15 A18 A58
B03 Cbo F39
S05
E-Klasse Coupé 120-225 215/45R17 A11 R37 T88 0A1 A02 A04
207 120-225 215/50R17 A32 R37 A05 A08 A09
e1*2001/116*0502*.. 120-225 225/45R17 A32 R37 A15 A18 A58
120-225 235/40R17 A32 R37 B03 Cpe F39
120-225 245/40R17 A11 V17 S05
120-285 235/45R17 A32
E-Klasse T-Modell 100-225 235/45R17 A10 R37 T97 0A1 A02 A04
212 K 100-245 245/45R17 A32 T95 T99 A05 A08 A09
e1*2007/46*0200*.. A15 A18 A58
- incl. Facelift 2013 B03 Car F42
S03
E-Klasse T-Modell 100 - 225 235/45R17 A10 R37 T97 0A1 A02 A04
212 K 100 - 285 245/45R17 A32 T95 T99 A05 A08 A09
e1*2007/46*0200*.. A15 A18 A58
- mit Luftfederung B03 Car F38
- incl. Facelift 2013 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 100-155 215/60R17 R70 0A1 A02 A04
245G 100-155 225/55R17 A05 A08 A09
e1*2001/116* 100-155 225/60R17 A12 A15 A18
0470*06-.. A57 Flh S05
GLK-Klasse 100-225 235/60R17 A31 0A1 A02 A04
204X 100-225 255/55R17 A12 R03 A05 A08 A09
e1*2001/116*0480*.. A15 A18 V17
S04
M-Klasse 110-160 235/65R17 A10 R37 0A1 A02 A04
163 110-160 255/60R17 A01 A10 K2b KOV A05 A08 A09
e1*96/79*0083*.. 110-160 255/60R17 A10 KMV A15 A18 B01
110-160 255/60R17 A01 A10 K2b KOV M+S R09 B03 S08
110-160 275/55R17 A01 A12 K1a K2c KOV
110-160 275/55R17 A12 KMV
110-160 255/60R17 A10 KMV M+S R09
M-Klasse 140-200 235/65R17 A10 0A1 A02 A04
164 140-200 255/55R17 A01 A12 K1b A05 A08 A09
e1*2001/116*0315*.. 140-200 255/60R17 A01 A12 K1b A15 A18 B03
- mit Luftfederung 140-200 275/55R17 A01 A12 K1c K2b F38 S07
M-Klasse 140-200 235/65R17 A10 0A1 A02 A04
164 140-200 255/55R17 A01 A12 K1c A05 A08 A09
e1*2001/116*0315*.. 140-200 255/60R17 A01 A12 K1c A15 A18 B03
- ohne Luftfederung 140-200 275/55R17 A01 A12 K1c K2b F39 S07
M-Klasse 150-190 235/65R17 A32 A84 0A1 A02 A04
166 150-190 245/65R17 A12 174 A05 A08 A09
e1*2007/46*0598*.. 150-190 255/55R17 A01 A12 K2b A15 A18 A56
150-190 255/60R17 A01 A12 K2b B03 ML7 NBF
150-190 265/60R17 A01 A12 K2b 174 S07
150-190 275/55R17 A01 A12 K1a K1b K2b
R-Klasse 140-200 235/65R17 176 0A1 A02 A04
251 140-200 255/55R17 A01 K1c K2c 176 A05 A08 A09
e1*2001/116*0341*.. 140-200 255/60R17 A01 K1c K2c 176 A12 A15 A18
140-200 275/55R17 A01 K1c K2c 176 B03 S07
S-Klasse 110-300 235/50R17 R37 T00 T96 0A1 A02 A04
140 110-300 255/45R17 A05 A08 A09
F690, A12 A15 A18
e1*96/27*0056*.. V17 S07
S-Klasse 205-290 235/50R17 R37 0A1 A02 A04
140C 205-290 255/45R17 A05 A08 A09
G165, A12 A15 A18
e1*96/27*0057*.. V17 S07
S-Klasse 145-326 225/55R17 0A1 A02 A04
220 145-326 245/50R17 A01 K42 K56 A05 A08 A09
e1*97/27*0099*.. 145-326 255/45R17 A01 K42 K56 A12 A15 A18
265 225/55R17 M+S R09 A61 B03 NBF
V17 S07
V-Klasse 72-128 225/50R17 K1c K2c K42 K44 K56 T94 T98 0A1 A01 A02
638/2 72-128 235/45R17 K1c K2c K42 K44 K56 T94 T97 A04 A05 A08
e9*95/54, 98/14, A09 A12 A15
2001/116*0020*.. A18 S09
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Vito 58-105 225/50R17 K1c K2c K42 K44 K56 T98 0A1 A01 A02
638 58-105 235/45R17 K1c K2c K42 K44 K56 T97 A04 A05 A08
e9*93/81,98/14, A09 A12 A15
2001/116*0005*.. A18 S09
Vito 60-105 225/50R17 K1c K2c K42 K44 K56 T98 0A1 A01 A02
638/1 60-105 235/45R17 K1c K2c K42 K44 K56 T97 A04 A05 A08
K 393 A09 A12 A15
A18 S09
Vito/Viano 65-190 225/55R17 K1c K2b T01 0A1 A01 A02
639, -/2, -/4, -/5 65-190 235/50R17 K1c K2b T00 A04 A05 A08
e9*2001/116*0048*.., 65-190 245/50R17 K1c K2c T98 T99 A09 A12 A15
e1*2007/46*0457*.., 65-190 255/45R17 K1c K2b T02 T98 A18 A57 K41
e1*2007/46*0458*.., S10
e1*2007/46*0459*..,
L275, L720
- incl. MJ 2011
Auflagen und Hinweise
0A1 Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
174 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1740 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
176 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1760 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Der vorschriftsmäßige Zustand des Fahrzeugs ist durch einen amtlich anerkannten
Sachverständigen oder Prüfer für den Kraftfahrzeugverkehr oder einen
Kraftfahrzeugsachverständigen oder einen Angestellten nach Nummer 4 der Anlage VIIIb zur StVZO
auf einem Nachweis entsprechend dem im Beispielkatalog zum §19 StVZO veröffentlichten Muster
bescheinigen zu lassen.
A02 Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
A04 Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 6 von 11

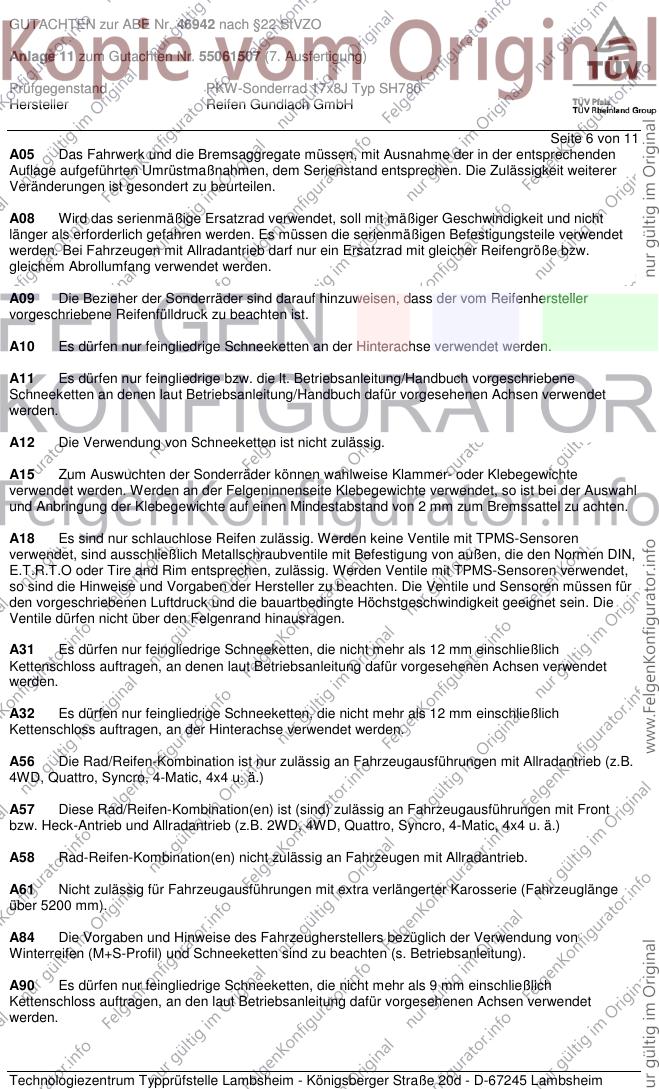

A05 Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden
Auflage aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
A08 Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht
länger als erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet
werden. Bei Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw.
gleichem Abrollumfang verwendet werden.
A09 Die Bezieher der Sonderräder sind darauf hinzuweisen, dass der vom Reifenhersteller
vorgeschriebene Reifenfülldruck zu beachten ist.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A15 Zum Auswuchten der Sonderräder können wahlweise Klammer- oder Klebegewichte
verwendet werden. Werden an der Felgeninnenseite Klebegewichte verwendet, so ist bei der Auswahl
und Anbringung der Klebegewichte auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 7 von 11

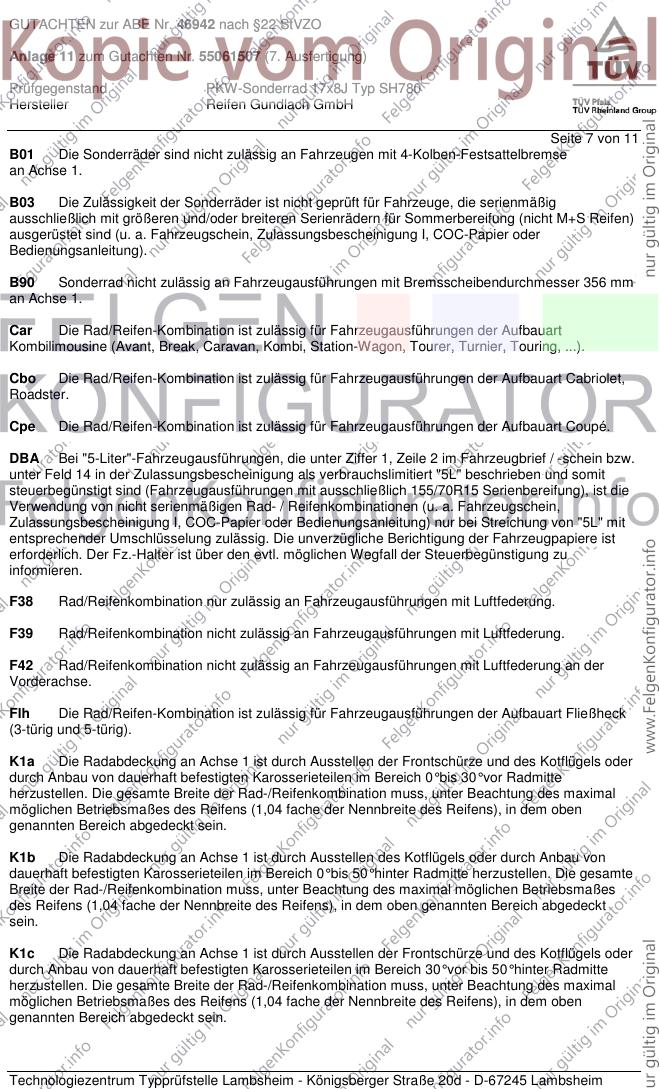

B01 Die Sonderräder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 8 von 11

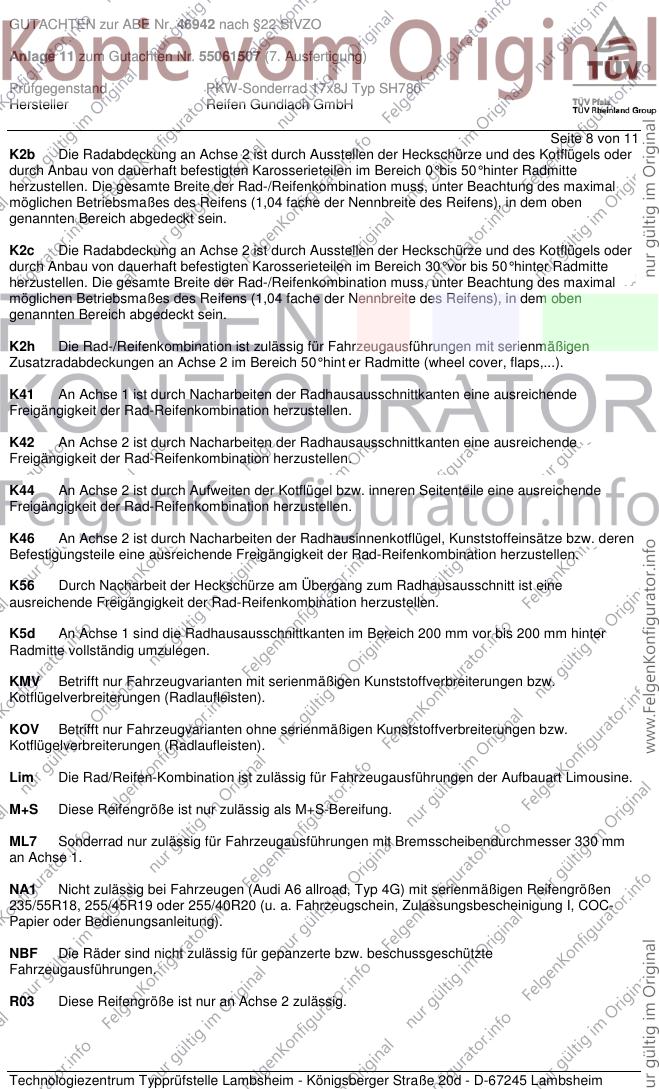

K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hint er Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
ML7 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 330 mm
an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 9 von 11

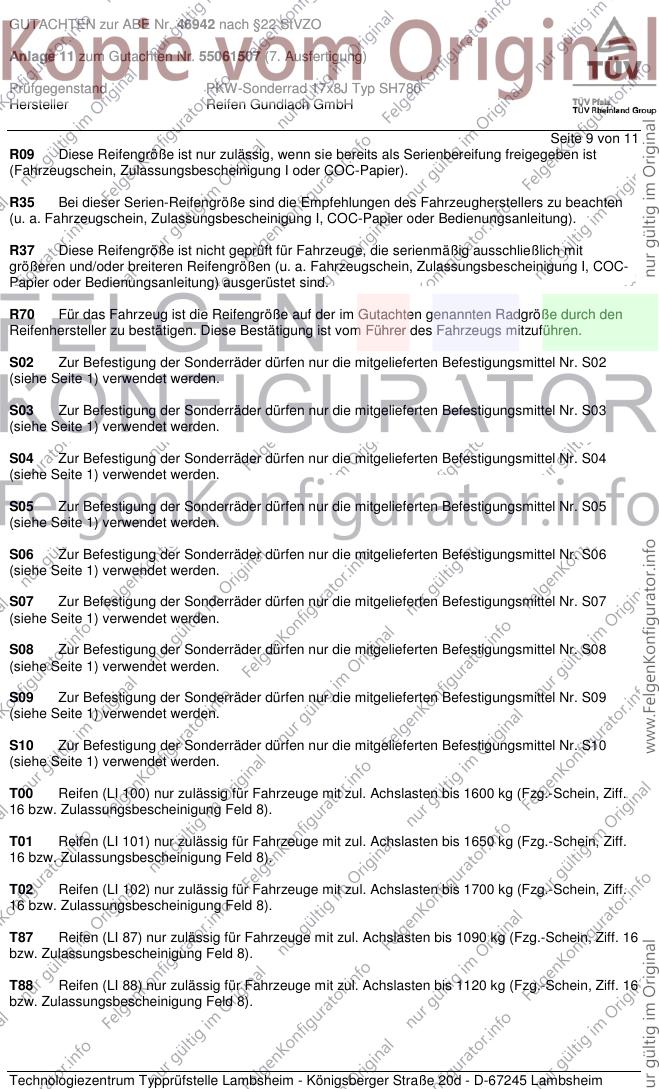

R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 10 von 11

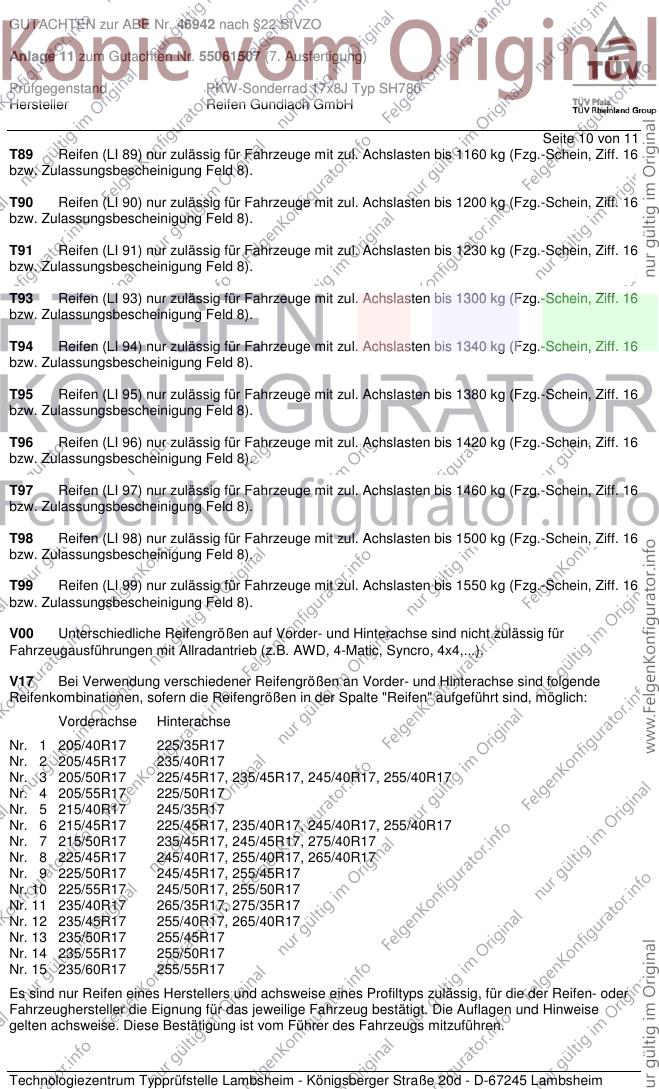

T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R17 225/35R17
Nr. 2 205/45R17 235/40R17
Nr. 3 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 4 205/55R17 225/50R17
Nr. 5 215/40R17 245/35R17
Nr. 6 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 7 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 8 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 9 225/50R17 245/45R17, 255/45R17
Nr. 10 225/55R17 245/50R17, 255/50R17
Nr. 11 235/40R17 265/35R17, 275/35R17
Nr. 12 235/45R17 255/40R17, 265/40R17
Nr. 13 235/50R17 255/45R17
Nr. 14 235/55R17 255/50R17
Nr. 15 235/60R17 255/55R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Die Auflagen und Hinweise
gelten achsweise. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46942 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55061507 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 17x8J Typ SH780
Hersteller Reifen Gundlach GmbH
Seite 11 von 11

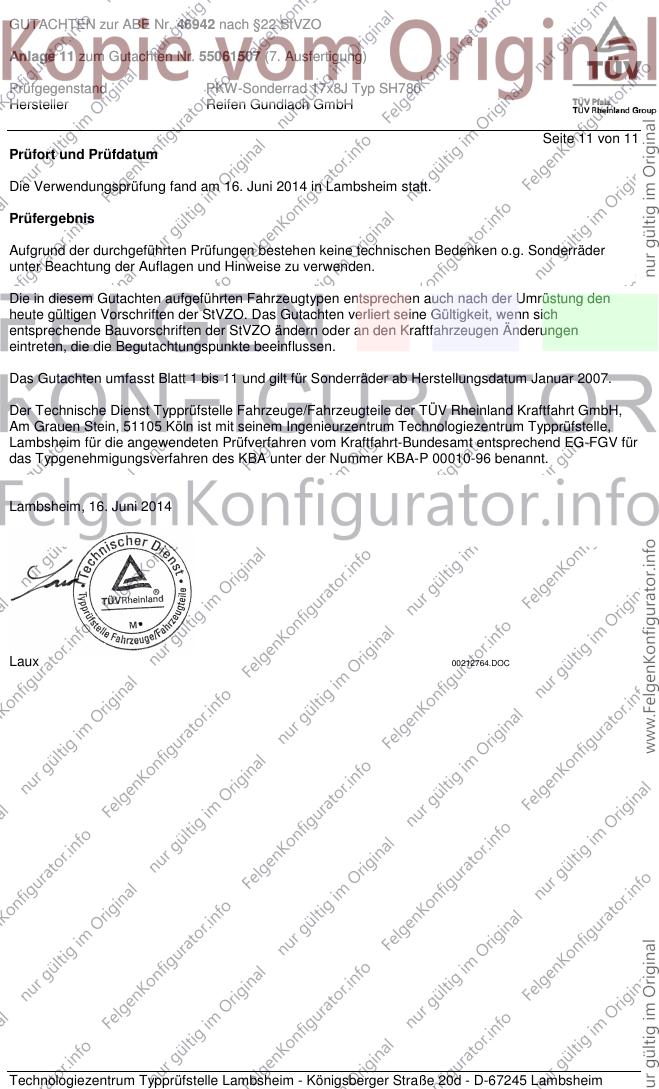

Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Juni 2014 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Januar 2007.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Juni 2014
Laux 00212764.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
