GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 12
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ V9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
- V9020 LK112/Ø70-Ø66,6 5/112/66,6 35 825 2150
Nr. 2
Kennzeichnungen
KBA-Nummer 48728
Herstellerzeichen AUTEC
Radtyp und Ausführung V9020 (s.o.)
Radgröße 9Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 160 28
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 140 30
S05 Schraube M14x1,5 Kegel 60° 130 33
S06 Schraube M14x1,5 Kegel 60° 150 33
S07 Schraube M14x1,5 Kegel 60° 130 28
S08 Schraube M14x1,5 Kegel 60° 150 28
S09 Schraube M14x1,5 Kegel 60° 150 30
S10 Schraube M14x1,5 Kegel 60° 130 30
S11 Schraube M14x1,5 Kegel 60° 150 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-200 245/30R20 A01 K1c K2b K41 K44 K45 K46 K56 A12 A16 A82
B8, B81 T90 Car Lim S03
e1*2001/116*0430*..; 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. T88 T92
88-200 265/30R20 A01 K1c K2c K41 K44 K45 K46 K56
T90 T94
Audi A5 100-200 245/30R20 T90 A12 A16 A82
B8, B81 100-200 255/30R20 T88 T92 Cbo Cpe Flh
e1*2001/116*0430*..; 100-200 265/30R20 S03
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A16 A57
4G, 4G1 100-245 255/35R20 A01 K1a K2b T93 T97 A82 Car Lim
e1*2007/46*0436*..; 100-245 265/35R20 A01 K1a K1b K2b K8b T95 NA1 S03
e13*2007/46*1147*.. 100-245 275/30R20 A01 K1c K2b K3a K8b T93 T97
- incl. Facelift 2014 100-245 275/35R20 A01 K1c K2b K3a K8b
Audi A6 allroad 150-245 235/45R20 T00 T96 A12 A16 A56
4G, 4G1 150-245 245/40R20 A01 K6w T99 A82 Car KMV
e1*2007/46*0436*..; 150-245 255/40R20 A01 K5w K6x T01 T97 S03
e13*2007/46*1147*.. 150-245 265/35R20 A01 K1a K1b K2b K3a K5x K6y K8e
- incl. Facelift 2014 T99
150-245 265/40R20 A01 K1a K1b K2b K3a K5x K6y K8e
Audi A7 Sportback 150-245 245/35R20 T91 T95 A12 A16 A57
4G, 4G1 150-245 255/35R20 T93 T97 A82 S03
e1*2007/46*0436*..; 150-245 265/35R20
e13*2007/46*1147*.. 150-245 275/30R20 T93 T97
- incl. Facelift 2014 150-245 275/35R20
Audi A8 150-368 235/45R20 T96 A12 A16 A57
4H 150-368 245/40R20 T99 A82 NBF S03
e1*2007/46*0284*.. 150-368 255/40R20
e1*2007/46*0398*.. 150-368 265/40R20
150-368 275/35R20
Audi Q5 100-200 235/45R20 A12 A16 A82
8R, 8R1, 8R2 100-200 245/45R20 S04
e1*2001/116*0473*..; 100-200 255/45R20 A01 K1a
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A16 A82
8R, 8R1, 8R2 100-200 245/45R20 KMV S04
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

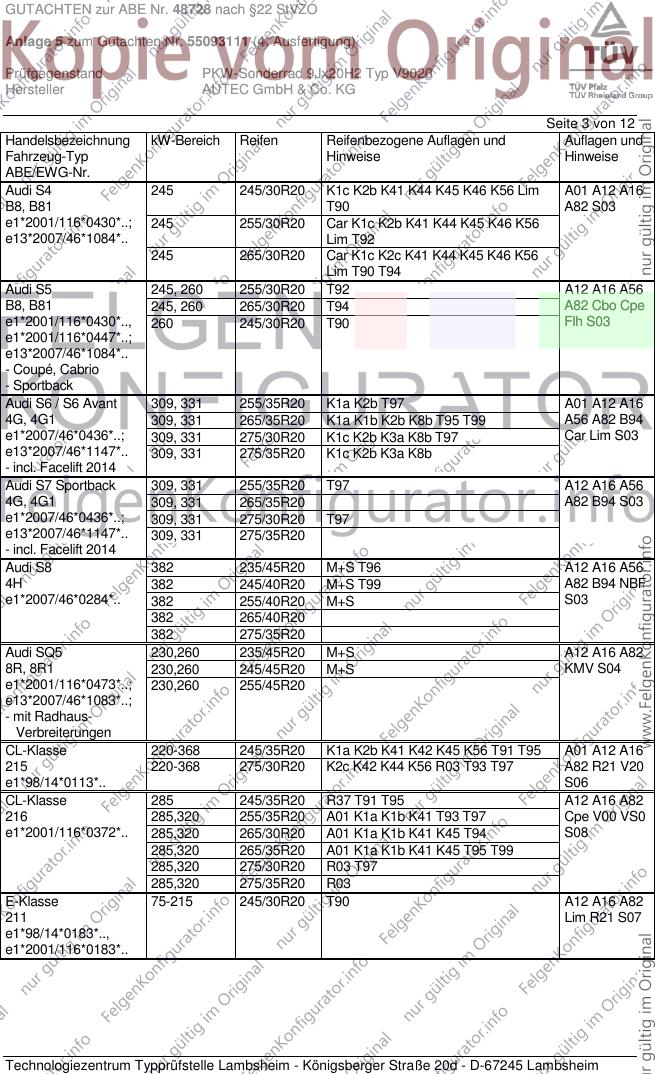

GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi S4 245 245/30R20 K1c K2b K41 K44 K45 K46 K56 Lim A01 A12 A16
B8, B81 T90 A82 S03
e1*2001/116*0430*..; 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T92
245 265/30R20 Car K1c K2c K41 K44 K45 K46 K56
Lim T90 T94
Audi S5 245, 260 255/30R20 T92 A12 A16 A56
B8, B81 245, 260 265/30R20 T94 A82 Cbo Cpe
e1*2001/116*0430*.., 260 245/30R20 T90 Flh S03
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309, 331 255/35R20 K1a K2b T97 A01 A12 A16
4G, 4G1 309, 331 265/35R20 K1a K1b K2b K8b T95 T99 A56 A82 B94
e1*2007/46*0436*..; 309, 331 275/30R20 K1c K2b K3a K8b T97 Car Lim S03
e13*2007/46*1147*.. 309, 331 275/35R20 K1c K2b K3a K8b
- incl. Facelift 2014
Audi S7 Sportback 309, 331 255/35R20 T97 A12 A16 A56
4G, 4G1 309, 331 265/35R20 A82 B94 S03
e1*2007/46*0436*..; 309, 331 275/30R20 T97
e13*2007/46*1147*.. 309, 331 275/35R20
- incl. Facelift 2014
Audi S8 382 235/45R20 M+S T96 A12 A16 A56
4H 382 245/40R20 M+S T99 A82 B94 NBF
e1*2007/46*0284*.. 382 255/40R20 M+S S03
382 265/40R20
382 275/35R20
Audi SQ5 230,260 235/45R20 M+S A12 A16 A82
8R, 8R1 230,260 245/45R20 M+S KMV S04
e1*2001/116*0473*..; 230,260 255/45R20
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
CL-Klasse 220-368 245/35R20 K1a K2b K41 K42 K45 K56 T91 T95 A01 A12 A16
215 220-368 275/30R20 K2c K42 K44 K56 R03 T93 T97 A82 R21 V20
e1*98/14*0113*.. S06
CL-Klasse 285 245/35R20 R37 T91 T95 A12 A16 A82
216 285,320 255/35R20 A01 K1a K1b K41 T93 T97 Cpe V00 VS0
e1*2001/116*0372*.. 285,320 265/30R20 A01 K1a K1b K41 K45 T94 S08
285,320 265/35R20 A01 K1a K1b K41 K45 T95 T99
285,320 275/30R20 R03 T97
285,320 275/35R20 R03
E-Klasse 75-215 245/30R20 T90 A12 A16 A82
211 Lim R21 S07
e1*98/14*0183*..,
e1*2001/116*0183*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

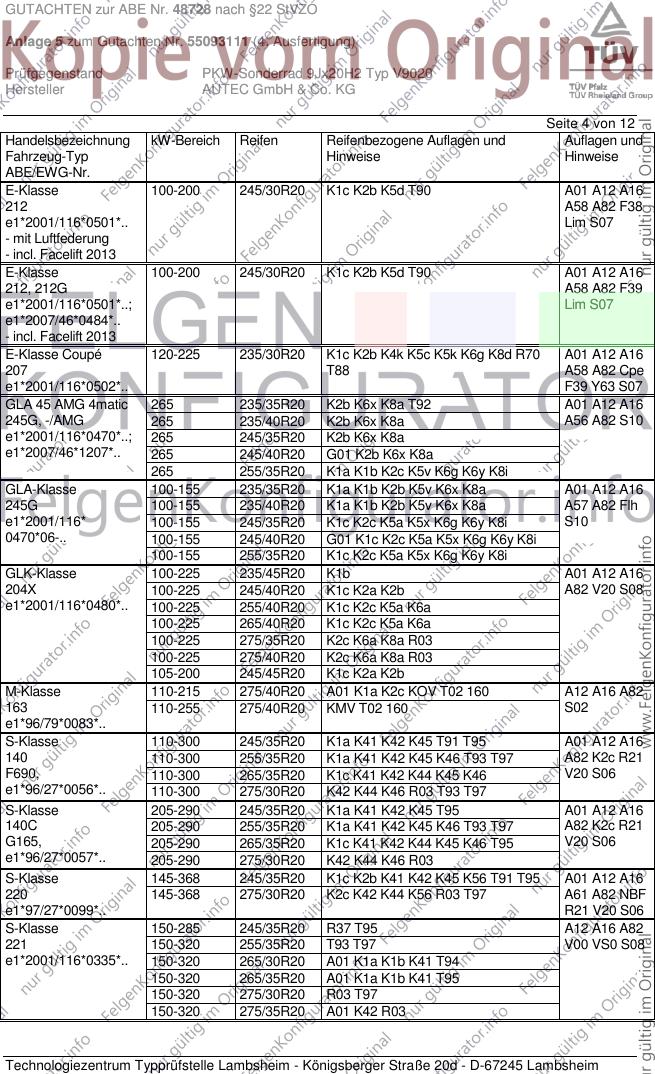

GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A16
212 A58 A82 F38
e1*2001/116*0501*.. Lim S07
- mit Luftfederung
- incl. Facelift 2013
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A16
212, 212G A58 A82 F39
e1*2001/116*0501*..; Lim S07
e1*2007/46*0484*..
- incl. Facelift 2013
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5c K5k K6g K8d R70 A01 A12 A16
207 T88 A58 A82 Cpe
e1*2001/116*0502*.. F39 Y63 S07
GLA 45 AMG 4matic 265 235/35R20 K2b K6x K8a T92 A01 A12 A16
245G, -/AMG 265 235/40R20 K2b K6x K8a A56 A82 S10
e1*2001/116*0470*..; 265 245/35R20 K2b K6x K8a
e1*2007/46*1207*.. 265 245/40R20 G01 K2b K6x K8a
265 255/35R20 K1a K1b K2c K5v K6g K6y K8i
GLA-Klasse 100-155 235/35R20 K1a K1b K2b K5v K6x K8a A01 A12 A16
245G 100-155 235/40R20 K1a K1b K2b K5v K6x K8a A57 A82 Flh
e1*2001/116* 100-155 245/35R20 K1c K2c K5a K5x K6g K6y K8i S10
0470*06-.. 100-155 245/40R20 G01 K1c K2c K5a K5x K6g K6y K8i
100-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A16
204X 100-225 245/40R20 K1c K2a K2b A82 V20 S08
e1*2001/116*0480*.. 100-225 255/40R20 K1c K2c K5a K6a
100-225 265/40R20 K1c K2c K5a K6a
100-225 275/35R20 K2c K6a K8a R03
100-225 275/40R20 K2c K6a K8a R03
105-200 245/45R20 K1c K2a K2b
M-Klasse 110-215 275/40R20 A01 K1a K2c KOV T02 160 A12 A16 A82
163 110-255 275/40R20 KMV T02 160 S02
e1*96/79*0083*..
S-Klasse 110-300 245/35R20 K1a K41 K42 K45 T91 T95 A01 A12 A16
140 110-300 255/35R20 K1a K41 K42 K45 K46 T93 T97 A82 K2c R21
F690, 110-300 265/35R20 K1c K41 K42 K44 K45 K46 V20 S06
e1*96/27*0056*.. 110-300 275/30R20 K42 K44 K46 R03 T93 T97
S-Klasse 205-290 245/35R20 K1a K41 K42 K45 T95 A01 A12 A16
140C 205-290 255/35R20 K1a K41 K42 K45 K46 T93 T97 A82 K2c R21
G165, 205-290 265/35R20 K1c K41 K42 K44 K45 K46 T95 V20 S06
e1*96/27*0057*.. 205-290 275/30R20 K42 K44 K46 R03
S-Klasse 145-368 245/35R20 K1c K2b K41 K42 K45 K56 T91 T95 A01 A12 A16
220 145-368 275/30R20 K2c K42 K44 K56 R03 T97 A61 A82 NBF
e1*97/27*0099*.. R21 V20 S06
S-Klasse 150-285 245/35R20 R37 T95 A12 A16 A82
221 150-320 255/35R20 T93 T97 V00 VS0 S08
e1*2001/116*0335*.. 150-320 265/30R20 A01 K1a K1b K41 T94
150-320 265/35R20 A01 K1a K1b K41 T95
150-320 275/30R20 R03 T97
150-320 275/35R20 A01 K42 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-335 245/40R20 A32 T95 T99 A16 A57 A82
222, 221 150-335 255/35R20 A90 T97 BnK Lim V20
e1*2007/46*0960*..; 150-335 255/40R20 A12 T01 T97 X93 S09
e1*2001/116* 150-335 265/35R20 A01 A12 K1a K1b T95 T99
0335*19-.. 150-335 275/35R20 A12 R03
ab Modell 2013
(FIN: WDD222...)
S63, S65 -/AMG 430, 463 255/40R20 M+S T01 T97 A12 A16 A57
221, 221AMG 430, 463 265/35R20 A01 K1a K1b M+S T95 T99 A82 B79 BmK
e1*2001/116*0335*20- Lim S11
..;
e1*2001/116*0396*09-
..
ab Modell 2013
(FIN: WDD222...)
SL 170-285 255/30R20 T88 T92 A12 A16 A82
230 R21 S07
e1*98/14*0169*..
SL 225, 320 255/30R20 A10 T88 T92 A16 A82 X36
231 S05
e1*2007/46*0803*..
SL 600 368,380 255/30R20 T92 A12 A16 A82
230 R21 S07
e1*98/14*0169*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG

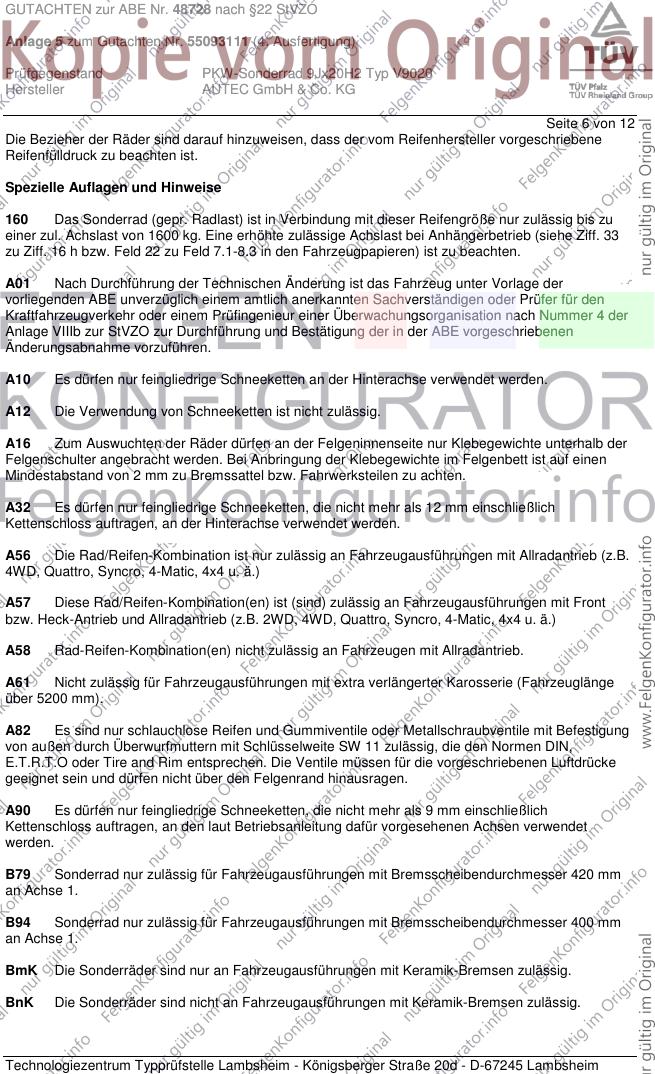

Seite 6 von 12
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
160 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1600 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A82 Es sind nur schlauchlose Reifen und Gummiventile oder Metallschraubventile mit Befestigung
von außen durch Überwurfmuttern mit Schlüsselweite SW 11 zulässig, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen. Die Ventile müssen für die vorgeschriebenen Luftdrücke
geeignet sein und dürfen nicht über den Felgenrand hinausragen.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
B94 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 400 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG

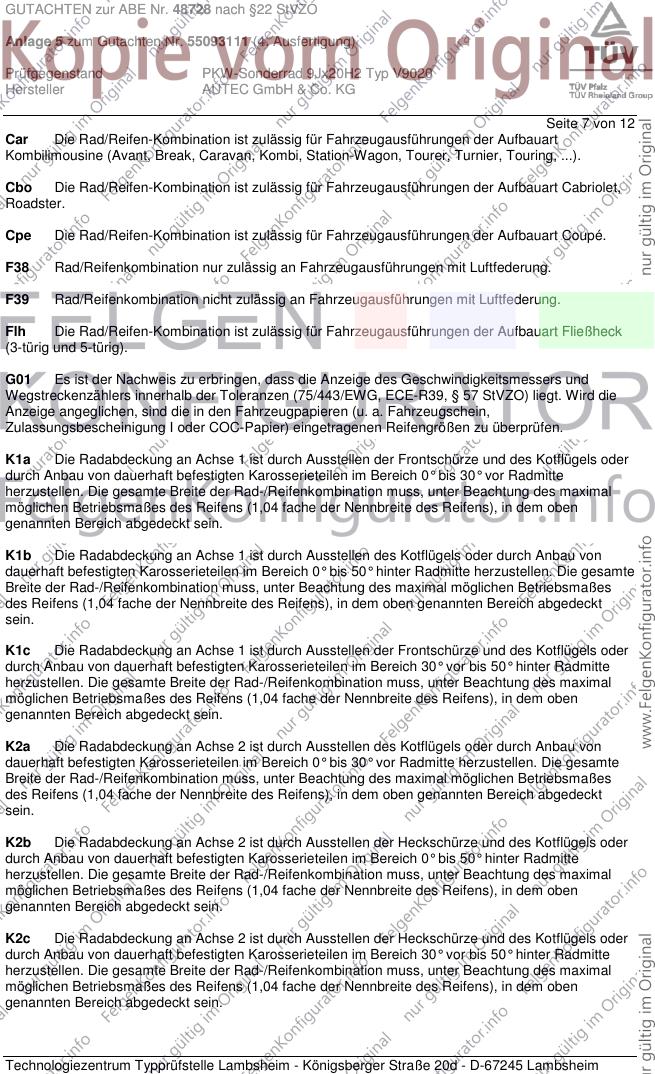

Seite 7 von 12
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG

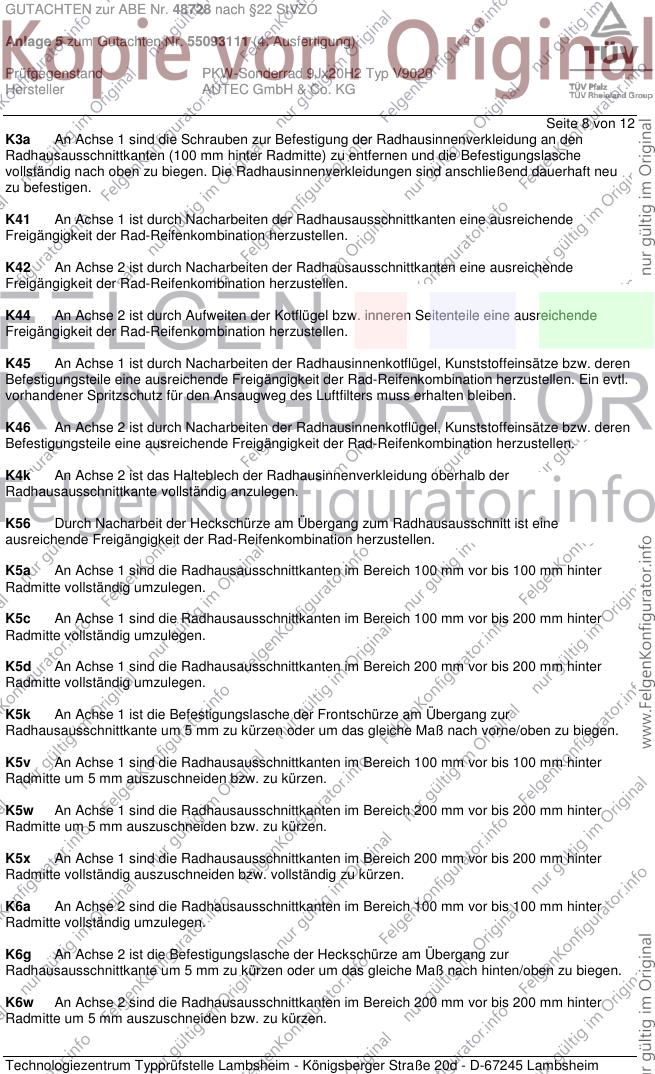

Seite 8 von 12
K3a An Achse 1 sind die Schrauben zur Befestigung der Radhausinnenverkleidung an den
Radhausausschnittkanten (100 mm hinter Radmitte) zu entfernen und die Befestigungslasche
vollständig nach oben zu biegen. Die Radhausinnenverkleidungen sind anschließend dauerhaft neu
zu befestigen.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 9 von 12
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG

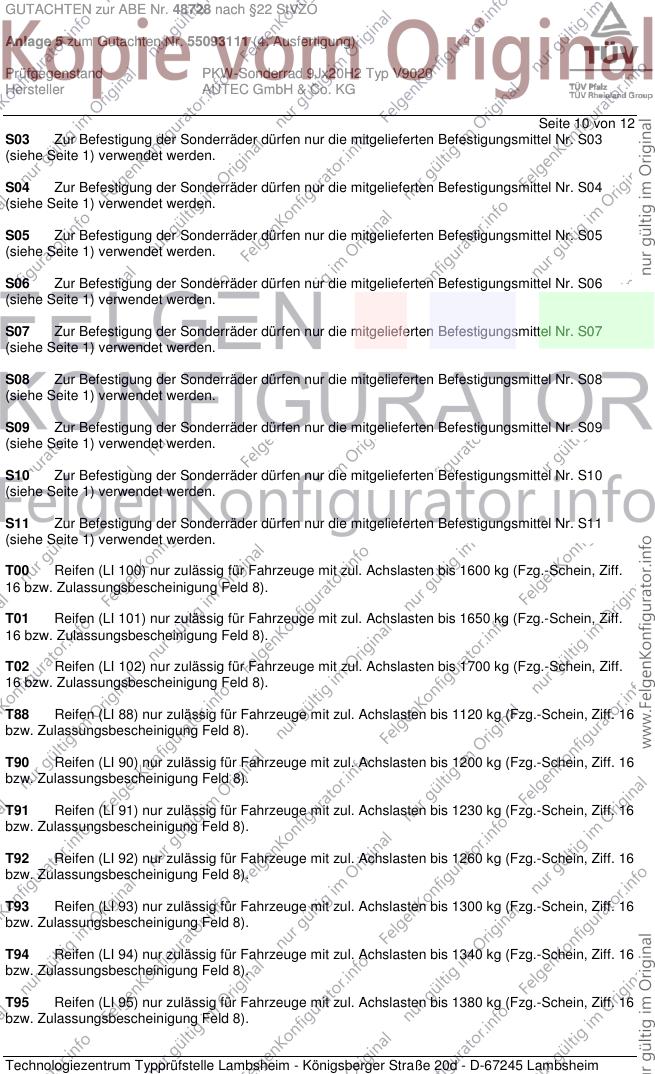

Seite 10 von 12
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
S11 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S11
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).

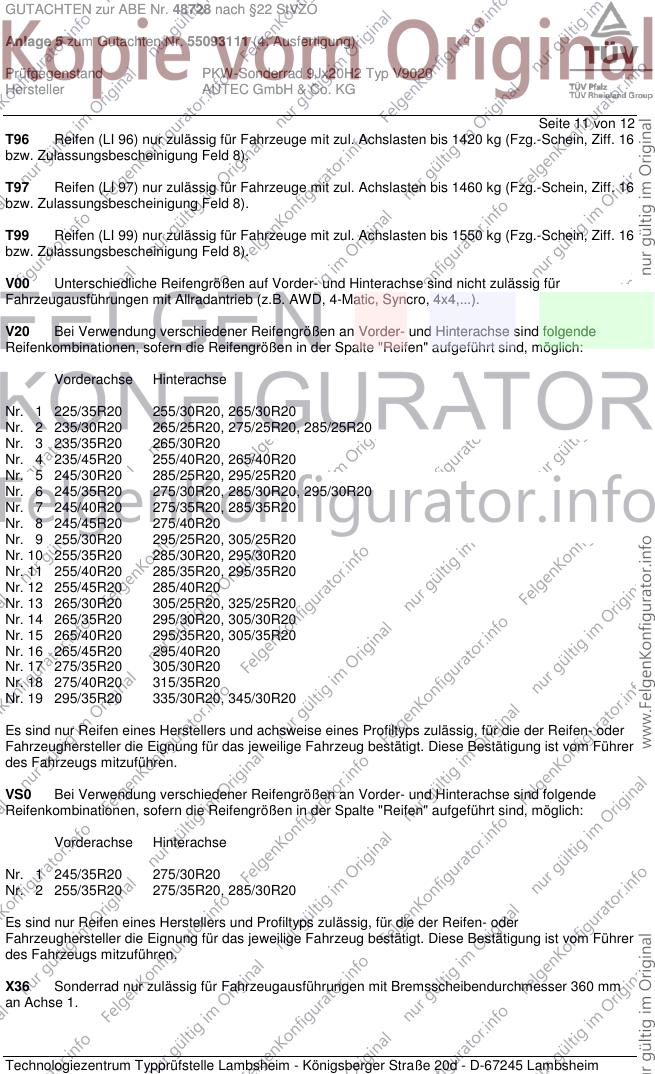

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 11 von 12
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Nr. 19 295/35R20 335/30R20, 345/30R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.

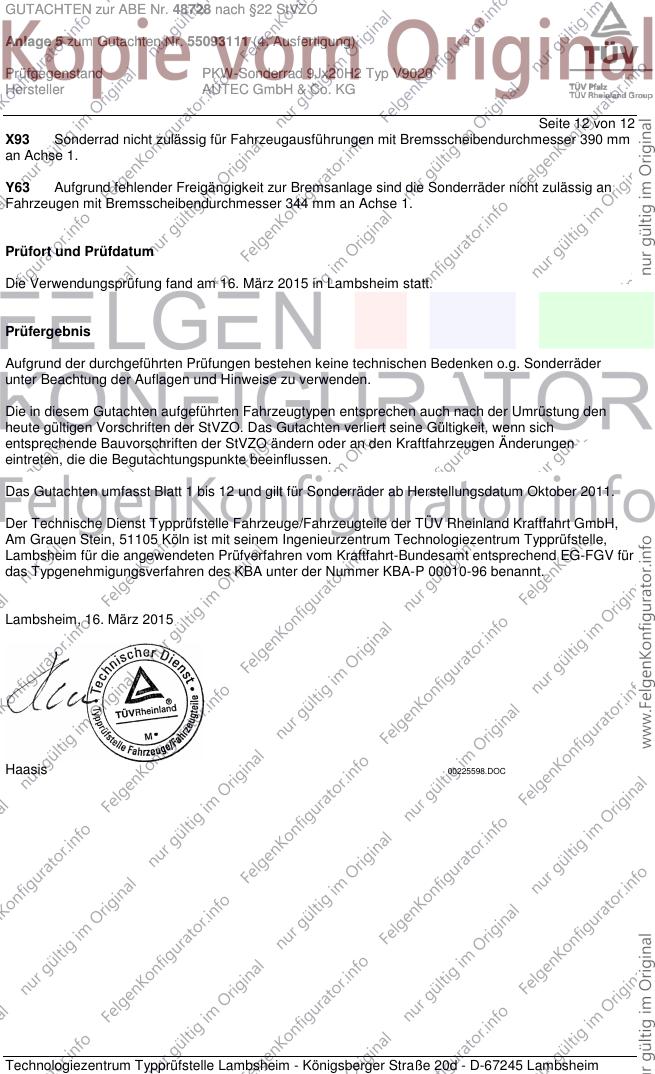

Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48728 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55093111 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ V9020
Hersteller AUTEC GmbH & Co. KG
Seite 12 von 12
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. März 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. März 2015
Haasis 00225598.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
