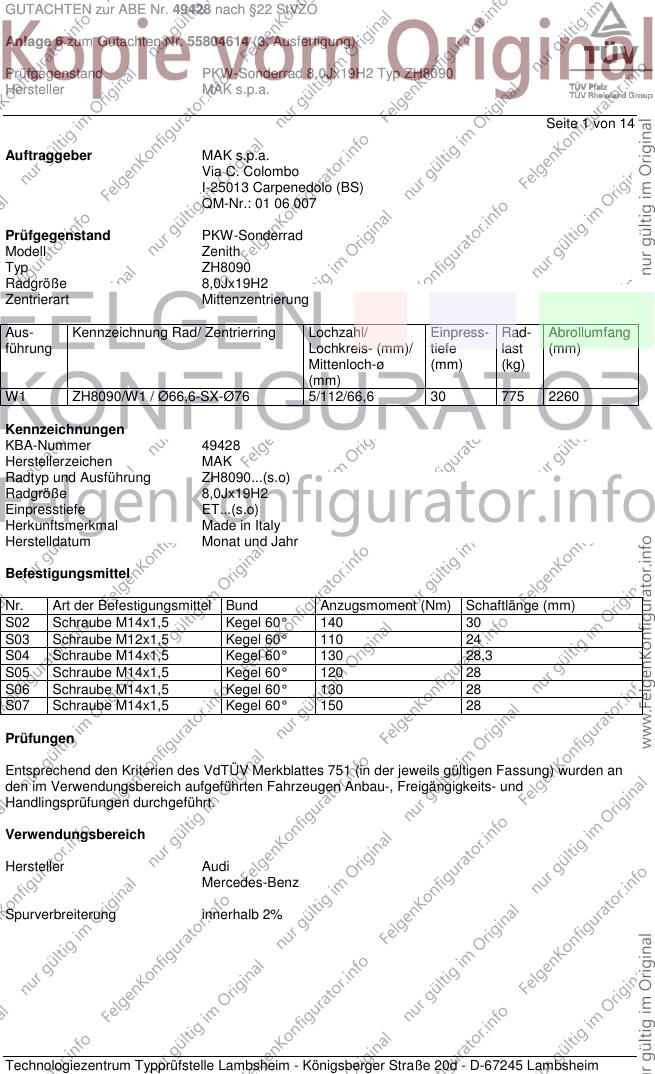

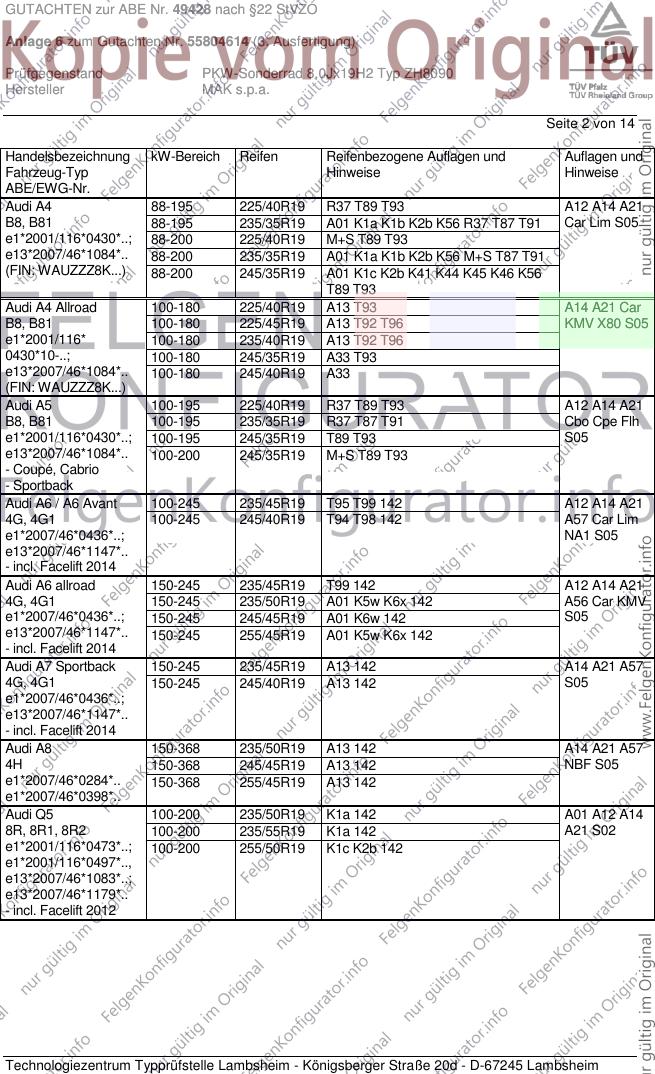

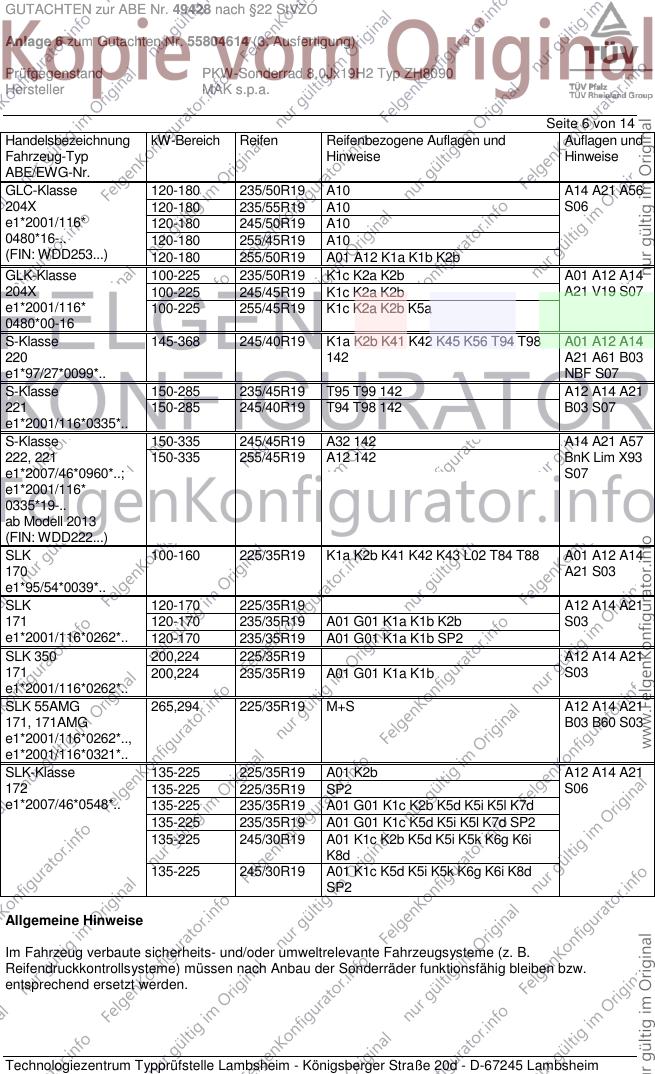

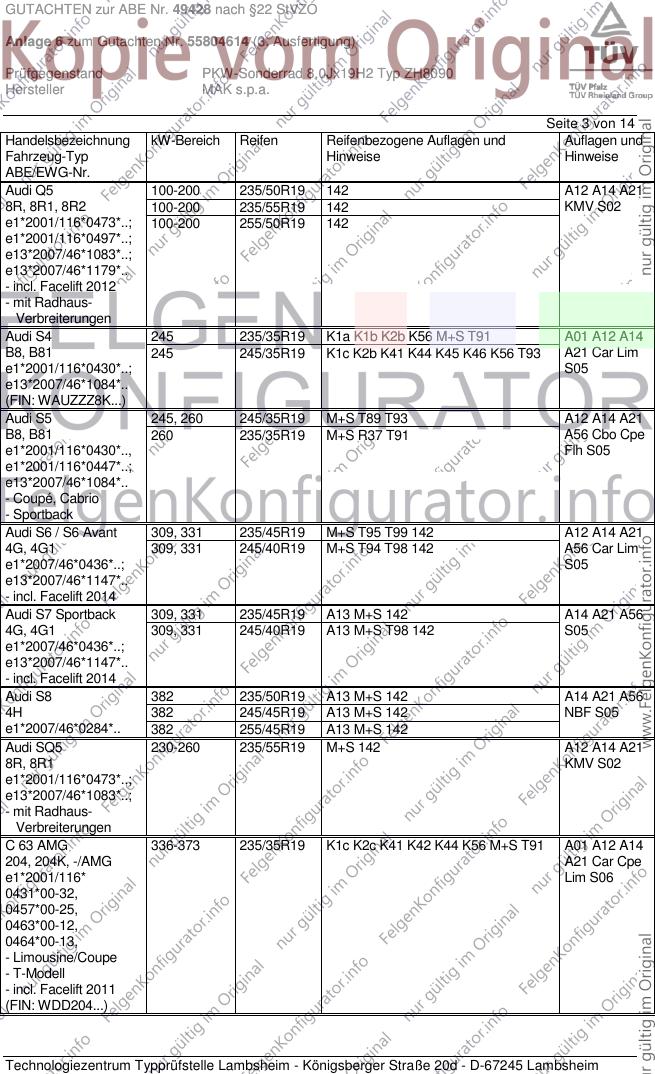

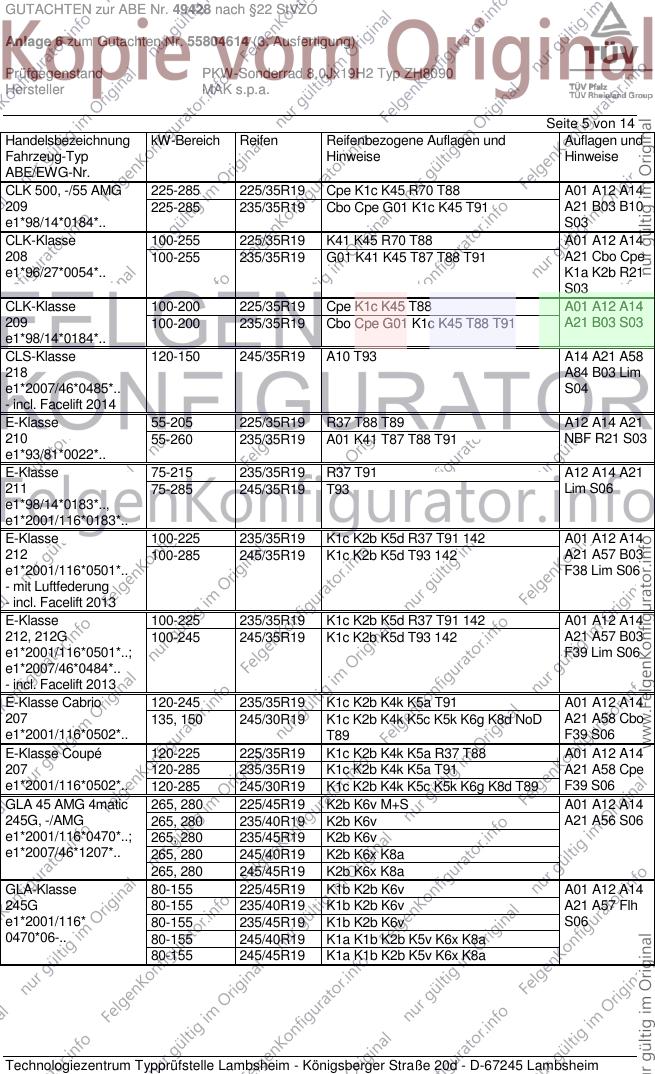

GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 1 von 14
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad
Modell Zenith
Typ ZH8090
Radgröße 8,0Jx19H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W1 ZH8090/W1 / Ø66,6-SX-Ø76 5/112/66,6 30 775 2260
Kennzeichnungen
KBA-Nummer 49428
Herstellerzeichen MAK
Radtyp und Ausführung ZH8090...(s.o)
Radgröße 8,0Jx19H2
Einpresstiefe ET...(s.o)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 140 30
S03 Schraube M12x1,5 Kegel 60° 110 24
S04 Schraube M14x1,5 Kegel 60° 130 28,3
S05 Schraube M14x1,5 Kegel 60° 120 28
S06 Schraube M14x1,5 Kegel 60° 130 28
S07 Schraube M14x1,5 Kegel 60° 150 28
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 2 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 88-195 235/35R19 A01 K1a K1b K2b K56 R37 T87 T91 Car Lim S05
e1*2001/116*0430*..; 88-200 225/40R19 M+S T89 T93
e13*2007/46*1084*.. 88-200 235/35R19 A01 K1a K1b K2b K56 M+S T87 T91
(FIN: WAUZZZ8K...) 88-200 245/35R19 A01 K1c K2b K41 K44 K45 K46 K56
T89 T93
Audi A4 Allroad 100-180 225/40R19 A13 T93 A14 A21 Car
B8, B81 100-180 225/45R19 A13 T92 T96 KMV X80 S05
e1*2001/116* 100-180 235/40R19 A13 T92 T96
0430*10-..; 100-180 245/35R19 A33 T93
e13*2007/46*1084*.. 100-180 245/40R19 A33
(FIN: WAUZZZ8K...)
Audi A5 100-195 225/40R19 R37 T89 T93 A12 A14 A21
B8, B81 100-195 235/35R19 R37 T87 T91 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 245/35R19 T89 T93 S05
e13*2007/46*1084*.. 100-200 245/35R19 M+S T89 T93
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-245 235/45R19 T95 T99 142 A12 A14 A21
4G, 4G1 100-245 245/40R19 T94 T98 142 A57 Car Lim
e1*2007/46*0436*..; NA1 S05
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A6 allroad 150-245 235/45R19 T99 142 A12 A14 A21
4G, 4G1 150-245 235/50R19 A01 K5w K6x 142 A56 Car KMV
e1*2007/46*0436*..; 150-245 245/45R19 A01 K6w 142 S05
e13*2007/46*1147*.. 150-245 255/45R19 A01 K5w K6x 142
- incl. Facelift 2014
Audi A7 Sportback 150-245 235/45R19 A13 142 A14 A21 A57
4G, 4G1 150-245 245/40R19 A13 142 S05
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi A8 150-368 235/50R19 A13 142 A14 A21 A57
4H 150-368 245/45R19 A13 142 NBF S05
e1*2007/46*0284*.. 150-368 255/45R19 A13 142
e1*2007/46*0398*..
Audi Q5 100-200 235/50R19 K1a 142 A01 A12 A14
8R, 8R1, 8R2 100-200 235/55R19 K1a 142 A21 S02
e1*2001/116*0473*..; 100-200 255/50R19 K1c K2b 142
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 3 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi Q5 100-200 235/50R19 142 A12 A14 A21
8R, 8R1, 8R2 100-200 235/55R19 142 KMV S02
e1*2001/116*0473*..; 100-200 255/50R19 142
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 235/35R19 K1a K1b K2b K56 M+S T91 A01 A12 A14
B8, B81 245 245/35R19 K1c K2b K41 K44 K45 K46 K56 T93 A21 Car Lim
e1*2001/116*0430*..; S05
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S5 245, 260 245/35R19 M+S T89 T93 A12 A14 A21
B8, B81 260 235/35R19 M+S R37 T91 A56 Cbo Cpe
e1*2001/116*0430*.., Flh S05
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi S6 / S6 Avant 309, 331 235/45R19 M+S T95 T99 142 A12 A14 A21
4G, 4G1 309, 331 245/40R19 M+S T94 T98 142 A56 Car Lim
e1*2007/46*0436*..; S05
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S7 Sportback 309, 331 235/45R19 A13 M+S 142 A14 A21 A56
4G, 4G1 309, 331 245/40R19 A13 M+S T98 142 S05
e1*2007/46*0436*..;
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S8 382 235/50R19 A13 M+S 142 A14 A21 A56
4H 382 245/45R19 A13 M+S 142 NBF S05
e1*2007/46*0284*.. 382 255/45R19 A13 M+S 142
Audi SQ5 230-260 235/55R19 M+S 142 A12 A14 A21
8R, 8R1 KMV S02
e1*2001/116*0473*..;
e13*2007/46*1083*..;
- mit Radhaus-
Verbreiterungen
C 63 AMG 336-373 235/35R19 K1c K2c K41 K42 K44 K56 M+S T91 A01 A12 A14
204, 204K, -/AMG A21 Car Cpe
e1*2001/116* Lim S06
0431*00-32,
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 4 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 75-200 225/35R19 T88 A01 A12 A14
203 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K56 T87 A21 K45 R21
e1*98/14*0139*.. T88 S03
C-Klasse 85-155 225/40R19 K1c K2b K5k A01 A12 A14
204 85-155 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A58 Lim
e1*2001/116* 85-155 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S06
0431*29-..
(FIN: WDD205...)
C-Klasse 55-145 225/35R19 K1a K2b K41 K43 K44 K56 T84 T88 A01 A12 A14
HO A21 R21 S03
G363,
e1*92/53*0001*..
C-Klasse 4matic 125-245 225/40R19 K1c K2b K5k A01 A12 A14
204 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A56 Lim
e1*2001/116* 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S06
0431*29-..
(FIN: WDD205...)
C-Klasse C43 225 225/35R19 K1a K2b K41 K43 K44 K56 T88 A01 A12 A14
HO A21 R21 S03
e1*92/53*0001*..
C-Klasse Sportcoupé 75-200 225/35R19 K1c T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K1c K41 K43 A21 Cpe K45
e1*98/14*0159*.. S03
C-Klasse T-Modell 55-145 225/35R19 K1a K2b K41 K43 K44 K56 A01 A12 A14
202 A21 R70 S03
e1*93/81*0034*..
C-Klasse T-Modell 75-200 225/35R19 K45 T88 A01 A12 A14
203K 75-200 235/35R19 G01 K1a K2b K41 K42 K43 K45 K56 A21 Car R21
e1*98/14*0158*.. T88 T91 S03
C-Klasse T-Modell 85-155 225/40R19 K1c K2b K5k T89 T93 142 A01 A12 A14
204K 85-155 235/35R19 K1c K2b K4i K5d K6g K6j T91 142 A21 A58 Car
e1*2001/116* 85-155 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S06
0457*25-.. T89 T93 142
(FIN: WDD205...)
C-Klasse T-Modell 125-245 225/40R19 K1c K2b K5k T93 A01 A12 A14
4matic 125-245 235/35R19 K1c K2b K4i K5d K6g K6j T91 A21 A56 Car
204K 125-245 245/35R19 K1c K2a K2b K4i K5d K5k K6g K6r V19 S06
e1*2001/116* T93
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
215 A21 B03 S07
e1*98/14*0113*..
CL-Klasse 285 235/45R19 A10 T95 T99 A14 A21 B03
216 285 245/40R19 A12 T94 T98 Cpe S07
e1*2001/116*0372*..
CLC-Klasse 75-200 225/35R19 K1c K41 T84 T88 A01 A12 A14
203CL 75-200 235/35R19 G01 K14 K1c K41 K43 K45 A21 Cpe S03
e1*98/14*0159*19-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 5 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK 500, -/55 AMG 225-285 225/35R19 Cpe K1c K45 R70 T88 A01 A12 A14
209 225-285 235/35R19 Cbo Cpe G01 K1c K45 T91 A21 B03 B10
e1*98/14*0184*.. S03
CLK-Klasse 100-255 225/35R19 K41 K45 R70 T88 A01 A12 A14
208 100-255 235/35R19 G01 K41 K45 T87 T88 T91 A21 Cbo Cpe
e1*96/27*0054*.. K1a K2b R21
S03
CLK-Klasse 100-200 225/35R19 Cpe K1c K45 T88 A01 A12 A14
209 100-200 235/35R19 Cbo Cpe G01 K1c K45 T88 T91 A21 B03 S03
e1*98/14*0184*..
CLS-Klasse 120-150 245/35R19 A10 T93 A14 A21 A58
218 A84 B03 Lim
e1*2007/46*0485*.. S04
- incl. Facelift 2014
E-Klasse 55-205 225/35R19 R37 T88 T89 A12 A14 A21
210 55-260 235/35R19 A01 K41 T87 T88 T91 NBF R21 S03
e1*93/81*0022*..
E-Klasse 75-215 235/35R19 R37 T91 A12 A14 A21
211 75-285 245/35R19 T93 Lim S06
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 142 A01 A12 A14
212 100-285 245/35R19 K1c K2b K5d T93 142 A21 A57 B03
e1*2001/116*0501*.. F38 Lim S06
- mit Luftfederung
- incl. Facelift 2013
E-Klasse 100-225 235/35R19 K1c K2b K5d R37 T91 142 A01 A12 A14
212, 212G 100-245 245/35R19 K1c K2b K5d T93 142 A21 A57 B03
e1*2001/116*0501*..; F39 Lim S06
e1*2007/46*0484*..
- incl. Facelift 2013
E-Klasse Cabrio 120-245 235/35R19 K1c K2b K4k K5a T91 A01 A12 A14
207 135, 150 245/30R19 K1c K2b K4k K5c K5k K6g K8d NoD A21 A58 Cbo
e1*2001/116*0502*.. T89 F39 S06
E-Klasse Coupé 120-225 225/35R19 K1c K2b K4k K5a R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K2b K4k K5a T91 A21 A58 Cpe
e1*2001/116*0502*.. 120-285 245/30R19 K1c K2b K4k K5c K5k K6g K8d T89 F39 S06
GLA 45 AMG 4matic 265, 280 225/45R19 K2b K6v M+S A01 A12 A14
245G, -/AMG 265, 280 235/40R19 K2b K6v A21 A56 S06
e1*2001/116*0470*..; 265, 280 235/45R19 K2b K6v
e1*2007/46*1207*.. 265, 280 245/40R19 K2b K6x K8a
265, 280 245/45R19 K2b K6x K8a
GLA-Klasse 80-155 225/45R19 K1b K2b K6v A01 A12 A14
245G 80-155 235/40R19 K1b K2b K6v A21 A57 Flh
e1*2001/116* 80-155 235/45R19 K1b K2b K6v S06
0470*06-.. 80-155 245/40R19 K1a K1b K2b K5v K6x K8a
80-155 245/45R19 K1a K1b K2b K5v K6x K8a
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.
Seite 6 von 14
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLC-Klasse 120-180 235/50R19 A10 A14 A21 A56
204X 120-180 235/55R19 A10 S06
e1*2001/116* 120-180 245/50R19 A10
0480*16-.. 120-180 255/45R19 A10
(FIN: WDD253...) 120-180 255/50R19 A01 A12 K1a K1b K2b
GLK-Klasse 100-225 235/50R19 K1c K2a K2b A01 A12 A14
204X 100-225 245/45R19 K1c K2a K2b A21 V19 S07
e1*2001/116* 100-225 255/45R19 K1c K2a K2b K5a
0480*00-16
S-Klasse 145-368 245/40R19 K1a K2b K41 K42 K45 K56 T94 T98 A01 A12 A14
220 142 A21 A61 B03
e1*97/27*0099*.. NBF S07
S-Klasse 150-285 235/45R19 T95 T99 142 A12 A14 A21
221 150-285 245/40R19 T94 T98 142 B03 S07
e1*2001/116*0335*..
S-Klasse 150-335 245/45R19 A32 142 A14 A21 A57
222, 221 150-335 255/45R19 A12 142 BnK Lim X93
e1*2007/46*0960*..; S07
e1*2001/116*
0335*19-..
ab Modell 2013
(FIN: WDD222...)
SLK 100-160 225/35R19 K1a K2b K41 K42 K43 L02 T84 T88 A01 A12 A14
170 A21 S03
e1*95/54*0039*..
SLK 120-170 225/35R19 A12 A14 A21
171 120-170 235/35R19 A01 G01 K1a K1b K2b S03
e1*2001/116*0262*.. 120-170 235/35R19 A01 G01 K1a K1b SP2
SLK 350 200,224 225/35R19 A12 A14 A21
171 200,224 235/35R19 A01 G01 K1a K1b S03
e1*2001/116*0262*..
SLK 55AMG 265,294 225/35R19 M+S A12 A14 A21
171, 171AMG B03 B60 S03
e1*2001/116*0262*..,
e1*2001/116*0321*..
SLK-Klasse 135-225 225/35R19 A01 K2b A12 A14 A21
172 135-225 225/35R19 SP2 S06
e1*2007/46*0548*.. 135-225 235/35R19 A01 G01 K1c K2b K5d K5i K5l K7d
135-225 235/35R19 A01 G01 K1c K5d K5i K5l K7d SP2
135-225 245/30R19 A01 K1c K2b K5d K5i K5k K6g K6i
K8d
135-225 245/30R19 A01 K1c K5d K5i K5k K6g K6i K8d
SP2
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

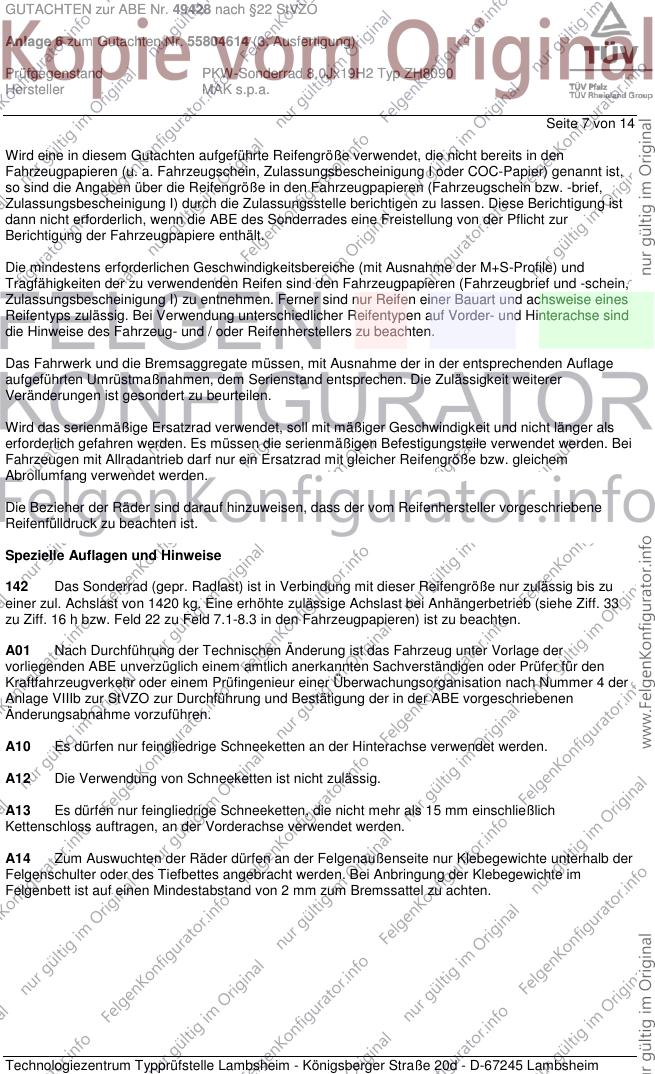

Seite 7 von 14
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

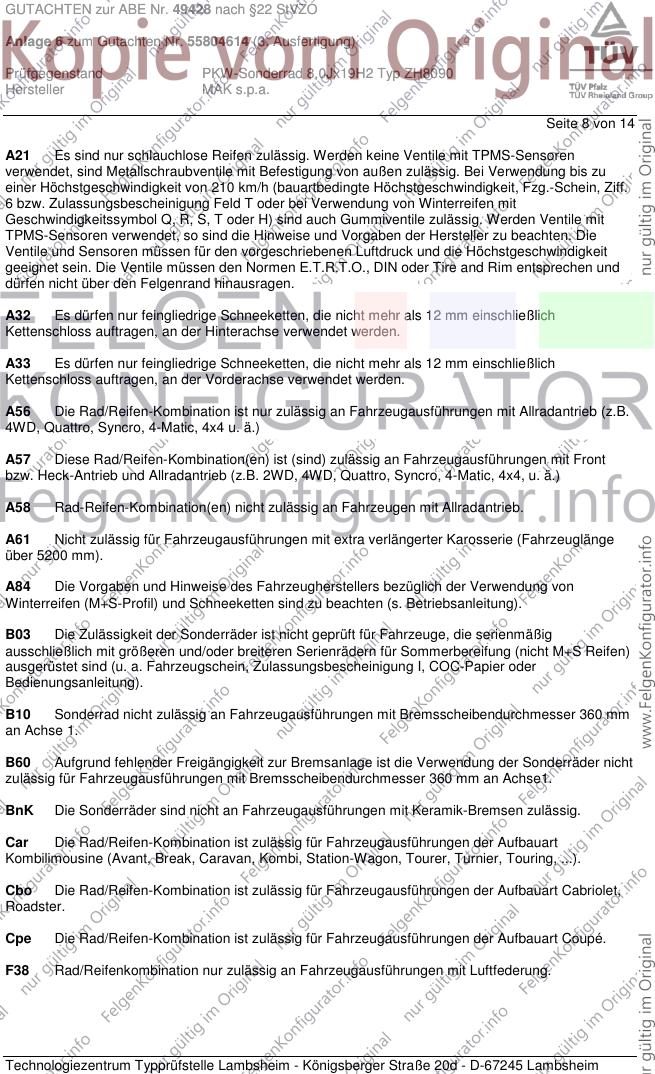

Seite 8 von 14
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

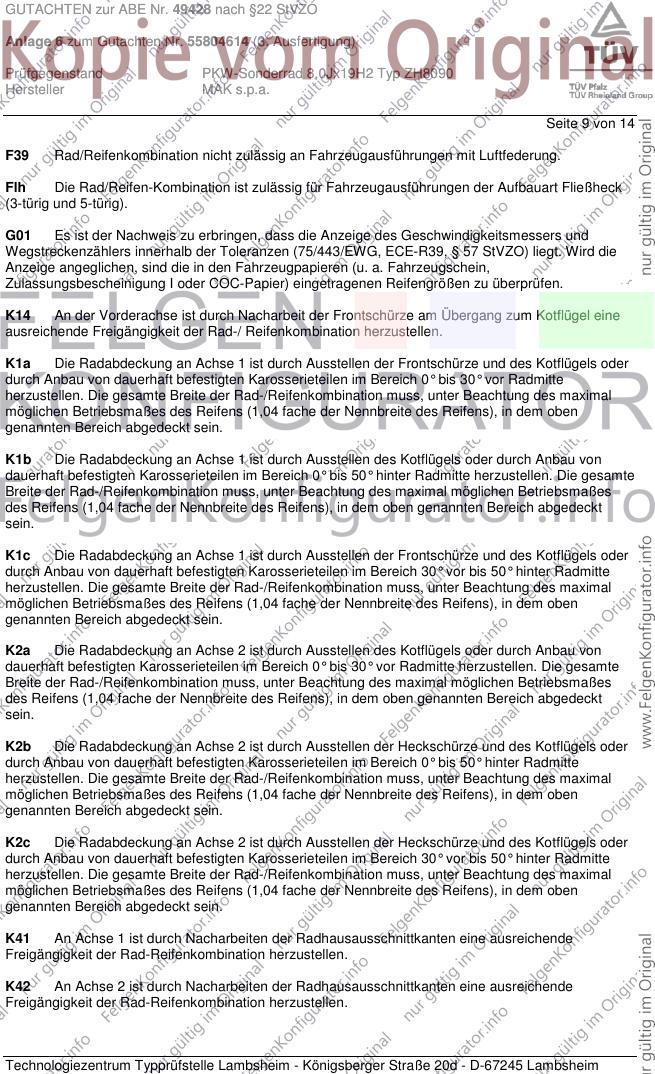

Seite 9 von 14
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

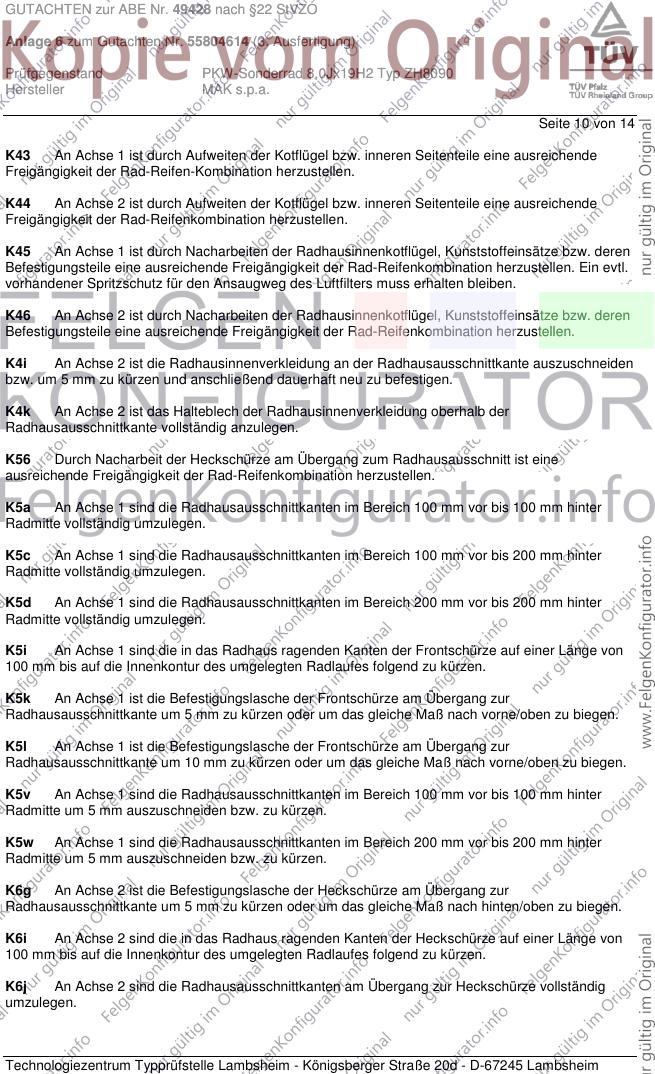

Seite 10 von 14
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5w An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6i An Achse 2 sind die in das Radhaus ragenden Kanten der Heckschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

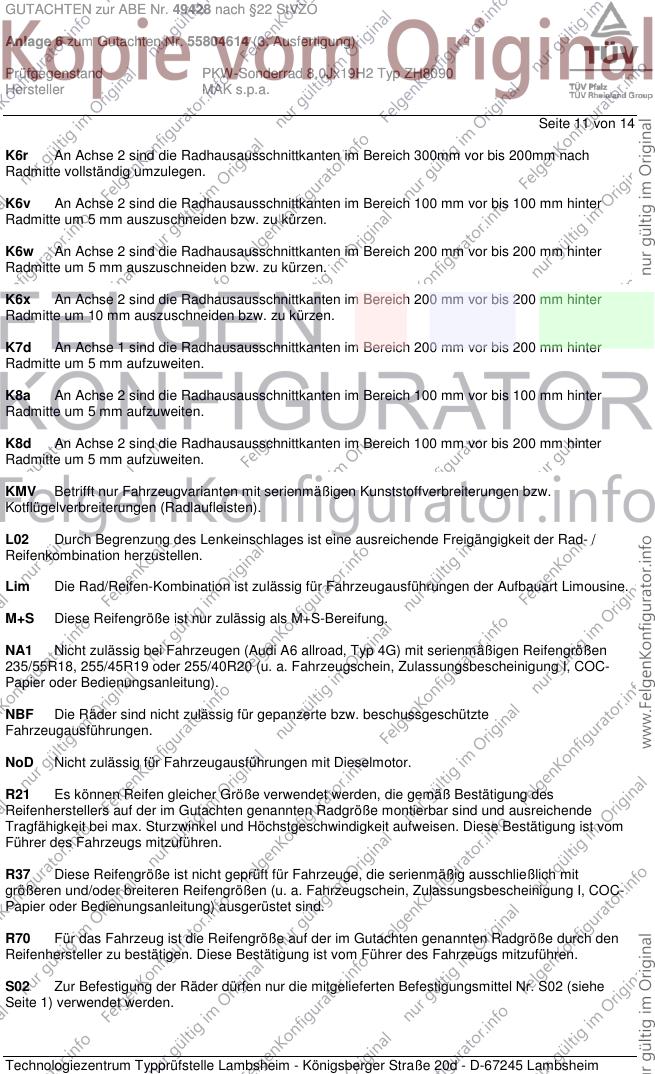

Seite 11 von 14
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8d An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
L02 Durch Begrenzung des Lenkeinschlages ist eine ausreichende Freigängigkeit der Rad- /
Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

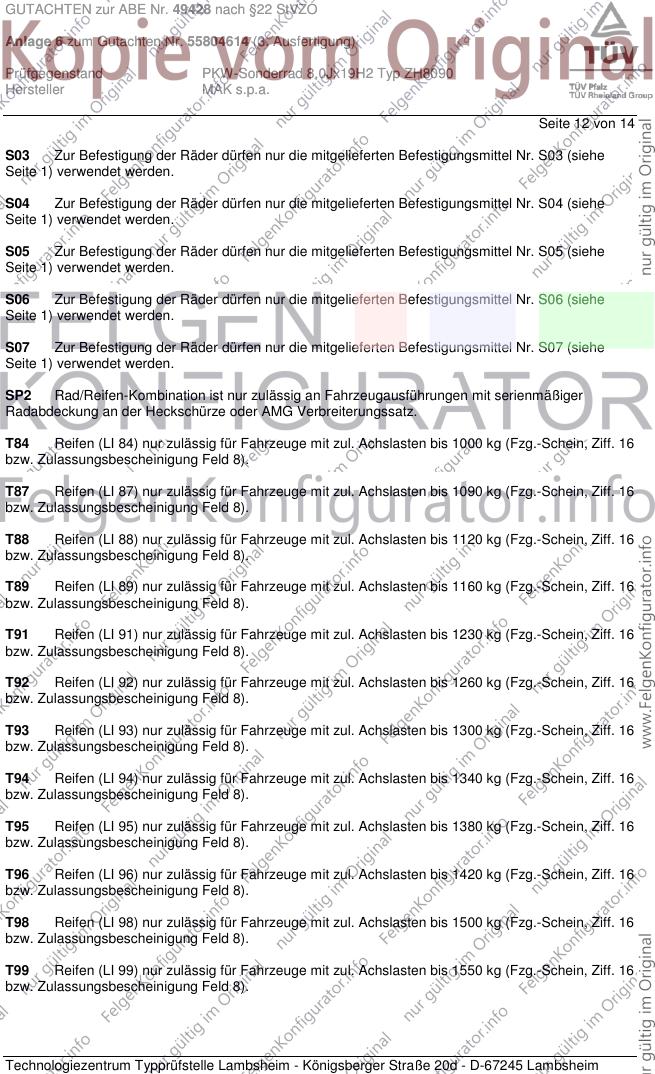

Seite 12 von 14
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

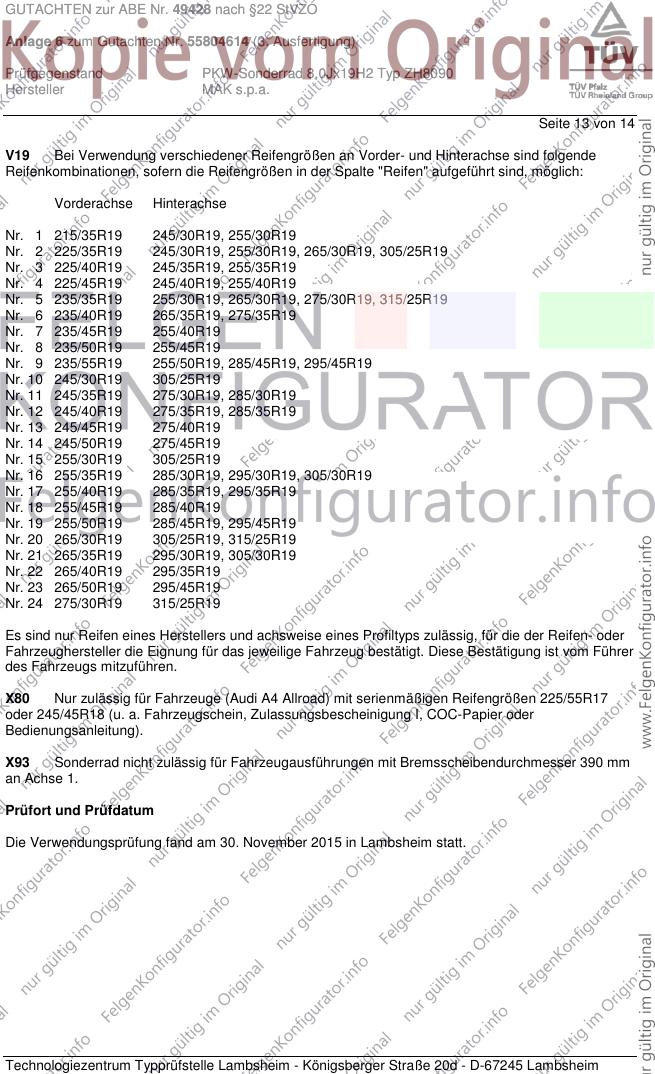

Seite 13 von 14
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X80 Nur zulässig für Fahrzeuge (Audi A4 Allroad) mit serienmäßigen Reifengrößen 225/55R17
oder 245/45R18 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 30. November 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49428 nach §22 StVZO
Anlage 6 zum Gutachten Nr. 55804614 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx19H2 Typ ZH8090
Hersteller MAK s.p.a.

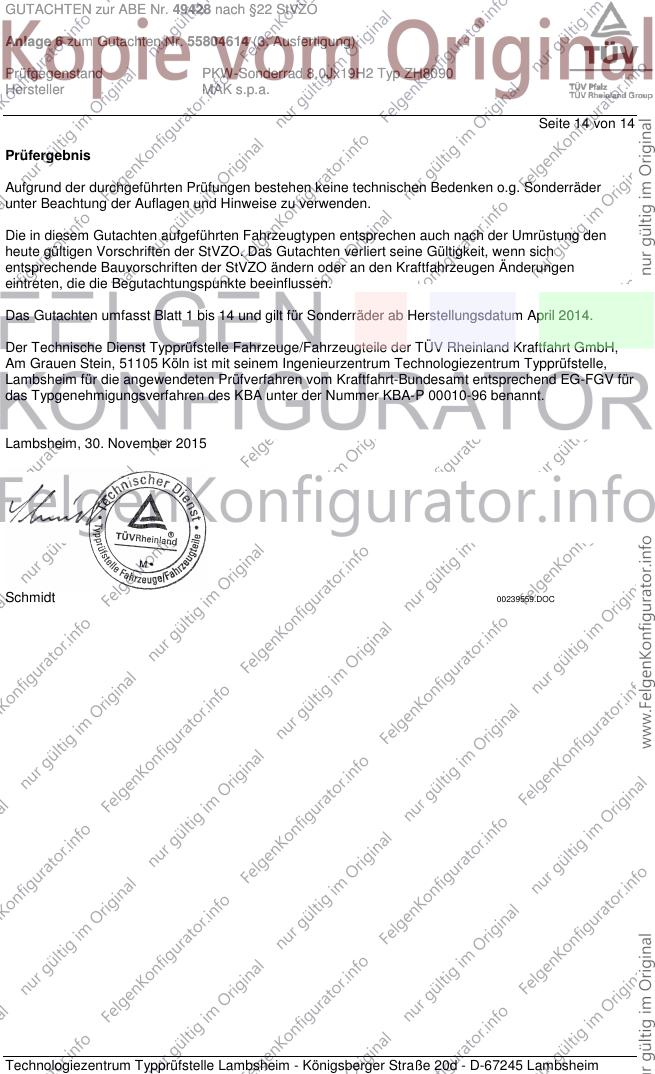

Seite 14 von 14
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 14 und gilt für Sonderräder ab Herstellungsdatum April 2014.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 30. November 2015
Schmidt 00239559.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
