GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 1 von 11
Auftraggeber O.Z. Spa
Via Bastion 49/4
I-36061 Bassano del Grappa(VI)
QS-Nr.: 39 02 0010603
Prüfgegenstand PKW-Sonderrad
Modell MSW 77
Typ 19217
Radgröße 7.5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
501 19217501 / Ø73,1-Ø66,45 5/112/66,45 45 725 2180
Kennzeichnungen
KBA-Nummer 49022
Herstellerzeichen OZ
Radtyp und Ausführung 19217 501
Radgröße 7.5Jx17H2
Einpresstiefe ET 45
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 81720110
S03 Schraube M14x1,5 Kegel 60° 120 27 81720114
S04 Schraube M14x1,5 Kegel 60° 130 27 81720114
S05 Schraube M14x1,5 Kegel 60° 160 30 81720117
S06 Schraube M14x1,5 Kegel 60° 150 27 81720114
S07 Schraube M14x1,5 Kegel 60° 150 30 81720117
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 2 von 11

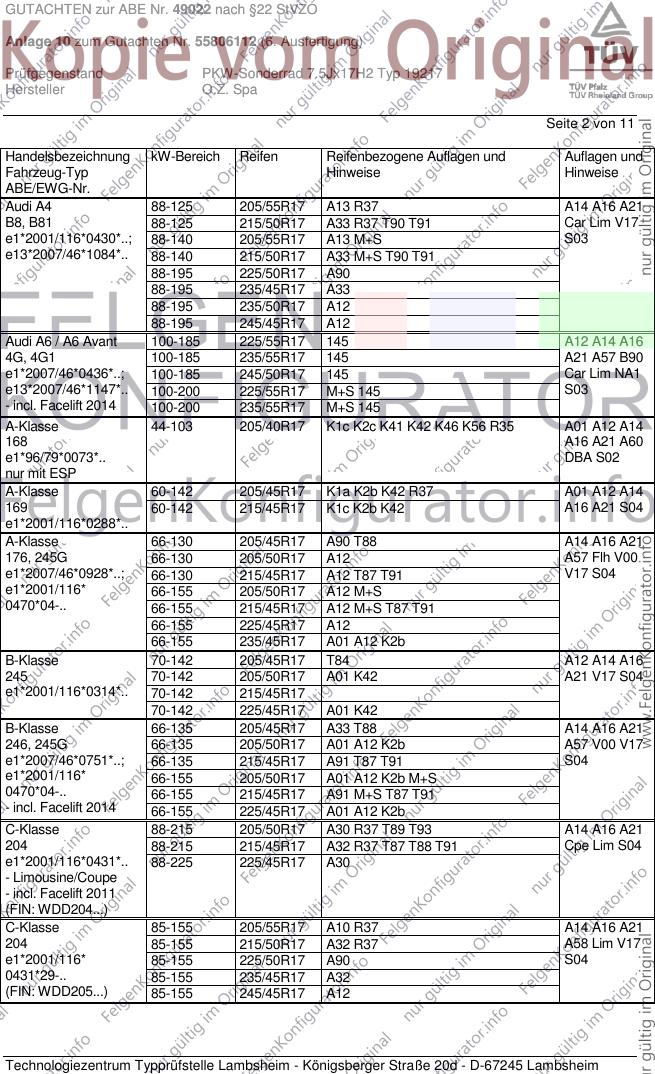

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 A13 R37 A14 A16 A21
B8, B81 88-125 215/50R17 A33 R37 T90 T91 Car Lim V17
e1*2001/116*0430*..; 88-140 205/55R17 A13 M+S S03
e13*2007/46*1084*.. 88-140 215/50R17 A33 M+S T90 T91
88-195 225/50R17 A90
88-195 235/45R17 A33
88-195 235/50R17 A12
88-195 245/45R17 A12
Audi A6 / A6 Avant 100-185 225/55R17 145 A12 A14 A16
4G, 4G1 100-185 235/55R17 145 A21 A57 B90
e1*2007/46*0436*..; 100-185 245/50R17 145 Car Lim NA1
e13*2007/46*1147*.. 100-200 225/55R17 M+S 145 S03
- incl. Facelift 2014 100-200 235/55R17 M+S 145
A-Klasse 44-103 205/40R17 K1c K2c K41 K42 K46 K56 R35 A01 A12 A14
168 A16 A21 A60
e1*96/79*0073*.. DBA S02
nur mit ESP
A-Klasse 60-142 205/45R17 K1a K2b K42 R37 A01 A12 A14
169 60-142 215/45R17 K1c K2b K42 A16 A21 S04
e1*2001/116*0288*..
A-Klasse 66-130 205/45R17 A90 T88 A14 A16 A21
176, 245G 66-130 205/50R17 A12 A57 Flh V00
e1*2007/46*0928*..; 66-130 215/45R17 A12 T87 T91 V17 S04
e1*2001/116* 66-155 205/50R17 A12 M+S
0470*04-.. 66-155 215/45R17 A12 M+S T87 T91
66-155 225/45R17 A12
66-155 235/45R17 A01 A12 K2b
B-Klasse 70-142 205/45R17 T84 A12 A14 A16
245 70-142 205/50R17 A01 K42 A21 V17 S04
e1*2001/116*0314*.. 70-142 215/45R17
70-142 225/45R17 A01 K42
B-Klasse 66-135 205/45R17 A33 T88 A14 A16 A21
246, 245G 66-135 205/50R17 A01 A12 K2b A57 V00 V17
e1*2007/46*0751*..; 66-135 215/45R17 A91 T87 T91 S04
e1*2001/116* 66-155 205/50R17 A01 A12 K2b M+S
0470*04-.. 66-155 215/45R17 A91 M+S T87 T91
- incl. Facelift 2014 66-155 225/45R17 A01 A12 K2b
C-Klasse 88-215 205/50R17 A30 R37 T89 T93 A14 A16 A21
204 88-215 215/45R17 A32 R37 T87 T88 T91 Cpe Lim S04
e1*2001/116*0431*.. 88-225 225/45R17 A30
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 A10 R37 A14 A16 A21
204 85-155 215/50R17 A32 R37 A58 Lim V17
e1*2001/116* 85-155 225/50R17 A90 S04
0431*29-.. 85-155 235/45R17 A32
(FIN: WDD205...) 85-155 245/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 3 von 11

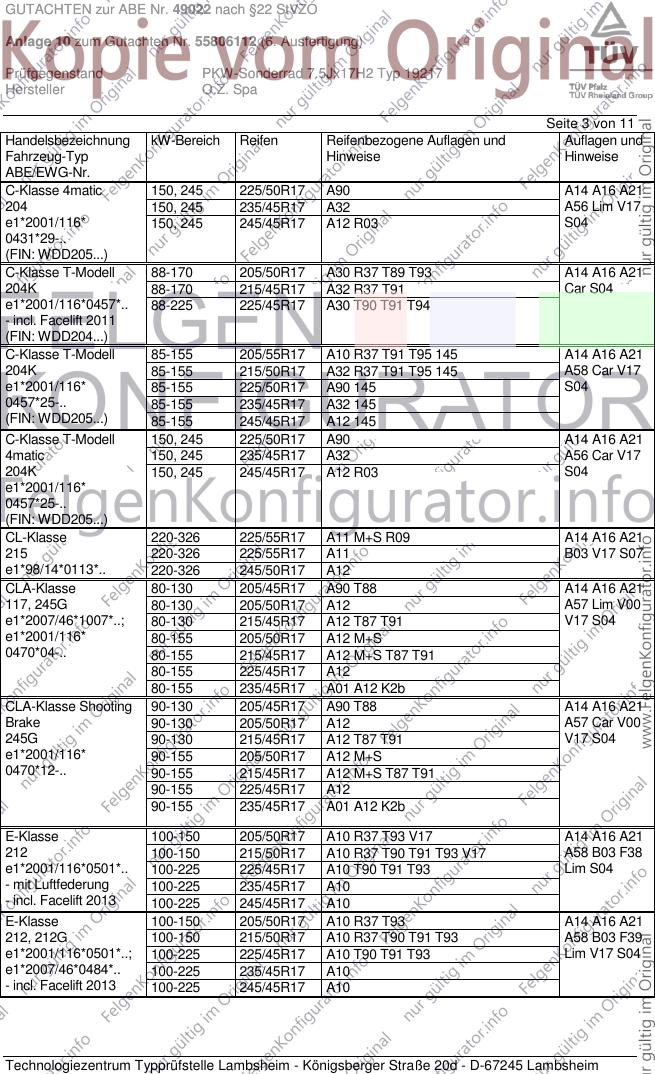

Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 4matic 150, 245 225/50R17 A90 A14 A16 A21
204 150, 245 235/45R17 A32 A56 Lim V17
e1*2001/116* 150, 245 245/45R17 A12 R03 S04
0431*29-..
(FIN: WDD205...)
C-Klasse T-Modell 88-170 205/50R17 A30 R37 T89 T93 A14 A16 A21
204K 88-170 215/45R17 A32 R37 T91 Car S04
e1*2001/116*0457*.. 88-225 225/45R17 A30 T90 T91 T94
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 A10 R37 T91 T95 145 A14 A16 A21
204K 85-155 215/50R17 A32 R37 T91 T95 145 A58 Car V17
e1*2001/116* 85-155 225/50R17 A90 145 S04
0457*25-.. 85-155 235/45R17 A32 145
(FIN: WDD205...) 85-155 245/45R17 A12 145
C-Klasse T-Modell 150, 245 225/50R17 A90 A14 A16 A21
4matic 150, 245 235/45R17 A32 A56 Car V17
204K 150, 245 245/45R17 A12 R03 S04
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-326 225/55R17 A11 M+S R09 A14 A16 A21
215 220-326 225/55R17 A11 B03 V17 S07
e1*98/14*0113*.. 220-326 245/50R17 A12
CLA-Klasse 80-130 205/45R17 A90 T88 A14 A16 A21
117, 245G 80-130 205/50R17 A12 A57 Lim V00
e1*2007/46*1007*..; 80-130 215/45R17 A12 T87 T91 V17 S04
e1*2001/116* 80-155 205/50R17 A12 M+S
0470*04-.. 80-155 215/45R17 A12 M+S T87 T91
80-155 225/45R17 A12
80-155 235/45R17 A01 A12 K2b
CLA-Klasse Shooting 90-130 205/45R17 A90 T88 A14 A16 A21
Brake 90-130 205/50R17 A12 A57 Car V00
245G 90-130 215/45R17 A12 T87 T91 V17 S04
e1*2001/116* 90-155 205/50R17 A12 M+S
0470*12-.. 90-155 215/45R17 A12 M+S T87 T91
90-155 225/45R17 A12
90-155 235/45R17 A01 A12 K2b
E-Klasse 100-150 205/50R17 A10 R37 T93 V17 A14 A16 A21
212 100-150 215/50R17 A10 R37 T90 T91 T93 V17 A58 B03 F38
e1*2001/116*0501*.. 100-225 225/45R17 A10 T90 T91 T93 Lim S04
- mit Luftfederung 100-225 235/45R17 A10
- incl. Facelift 2013 100-225 245/45R17 A10
E-Klasse 100-150 205/50R17 A10 R37 T93 A14 A16 A21
212, 212G 100-150 215/50R17 A10 R37 T90 T91 T93 A58 B03 F39
e1*2001/116*0501*..; 100-225 225/45R17 A10 T90 T91 T93 Lim V17 S04
e1*2007/46*0484*.. 100-225 235/45R17 A10
- incl. Facelift 2013 100-225 245/45R17 A10
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse Cabrio 120-225 235/45R17 A11 A14 A16
207 285 235/45R17 M+S A21 A58 B03
e1*2001/116*0502*.. Cbo F39 S04
E-Klasse Coupé 120-225 205/50R17 R37 T89 A11 A14 A16
207 120-225 215/45R17 R37 T88 A21 A58 B03
e1*2001/116*0502*.. 120-225 215/50R17 R37 Cpe F39 V17
120-225 225/45R17 R37 S04
120-285 235/45R17
E-Klasse T-Modell 100-225 235/45R17 A10 T97 145 A14 A16 A21
212 K 100-225 245/45R17 A10 T95 T99 145 A58 B03 Car
e1*2007/46*0200*.. F42 S04
- incl. Facelift 2013
E-Klasse T-Modell 100 - 225 235/45R17 A10 T97 145 A14 A16 A21
212 K 100 - 225 245/45R17 A10 T95 T99 145 A58 B03 Car
e1*2007/46*0200*.. F38 S04
- mit Luftfederung
- incl. Facelift 2013
GLA-Klasse 80-155 215/60R17 A12 A14 A16
245G 80-155 225/55R17 A21 A57 Flh
e1*2001/116* 80-155 225/60R17 S04
0470*06-.. 80-155 235/55R17
GLK-Klasse 100-225 235/60R17 A31 A14 A16 A21
204X 100-225 255/55R17 A12 R03 V17 S06
e1*2001/116*
0480*00-16
S-Klasse 110-300 235/50R17 R37 T00 T96 145 A12 A14 A16
140 110-300 255/45R17 R70 T98 145 A21 V17 S07
F690,
e1*96/27*0056*..
S-Klasse 205-290 235/50R17 R37 A12 A14 A16
140C 205-290 255/45R17 R70 A21 V17 S07
G165,
e1*96/27*0057*..
S-Klasse 145-326 225/55R17 A11 M+S R09 A14 A16 A21
220 145-326 225/55R17 A11 A61 B03 NBF
e1*97/27*0099*.. 145-326 245/50R17 A12 V17 S07
V-Klasse 72-128 225/50R17 K2c K42 K44 K56 T94 T98 A01 A12 A14
638/2 72-128 225/55R17 G01 K2c K42 K44 K56 A16 A21 V17
e9*95/54, 98/14, 72-128 235/45R17 K1c K2c K42 K56 T94 T97 S05
2001/116*0020*.. 72-128 235/50R17 K1c K2c K42 K44 K56 T96
72-128 245/45R17 K1c K2c K42 K44 K56 T95 T99
Vito 58-105 225/50R17 K2c K42 K44 K56 T98 A01 A12 A14
638 58-105 225/55R17 G01 K2c K42 K44 K56 A16 A21 V17
e9*93/81,98/14, 58-105 235/45R17 K1c K2c K42 K56 T97 S05
2001/116*0005*.. 58-105 235/50R17 K1c K2c K42 K44 K56 T96
58-105 245/45R17 K1c K2c K42 K44 K56 T95 T99
Vito 60-105 225/50R17 K2c K42 K44 K56 T98 A01 A12 A14
638/1 60-105 225/55R17 G01 K2c K42 K44 K56 A16 A21 V17
K 393 60-105 235/45R17 K1c K2c K42 K44 K56 T97 S05
60-105 235/50R17 K1c K2c K42 K44 K56 T96
60-105 245/45R17 K1c K2c K42 K44 K56 T99
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 5 von 11

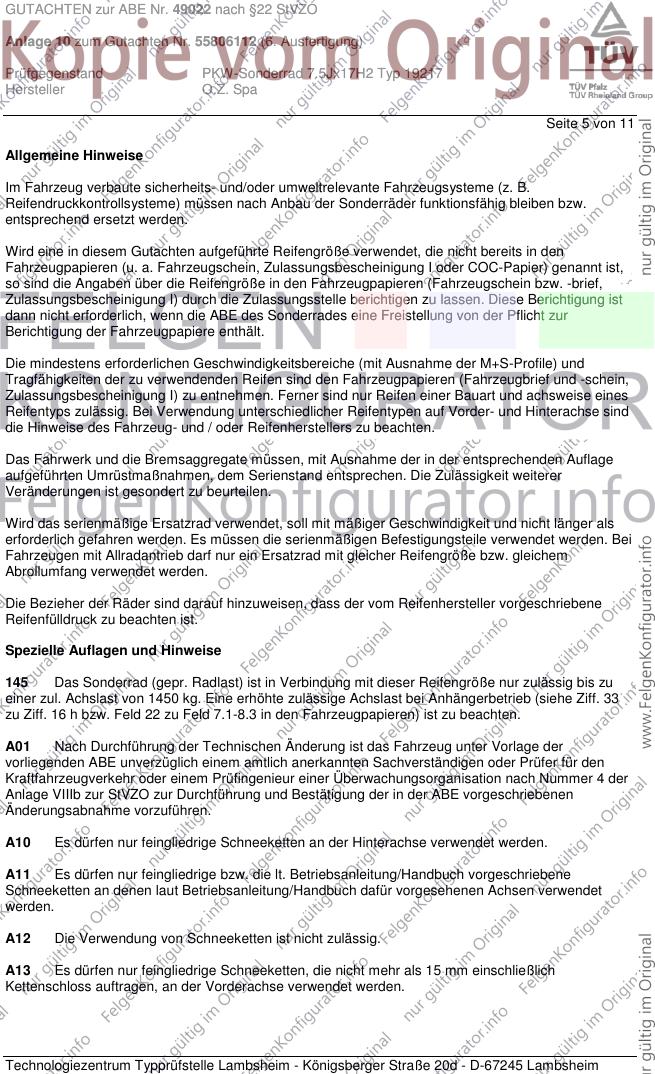

Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
145 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1450 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 6 von 11
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 7 von 11

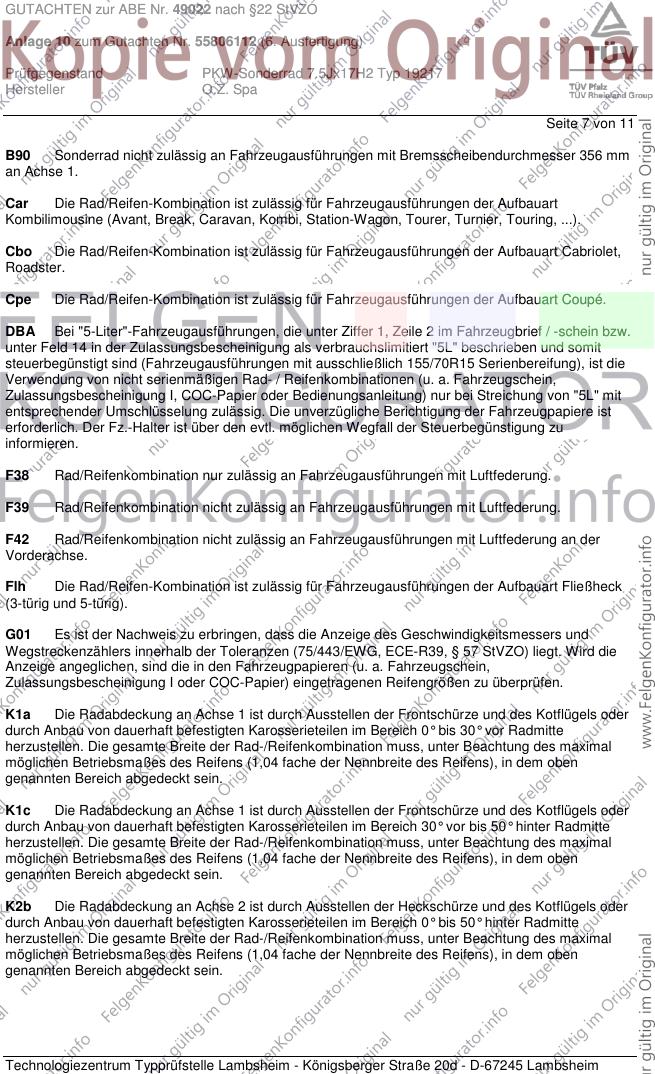

B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 8 von 11
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 9 von 11
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa
Seite 10 von 11

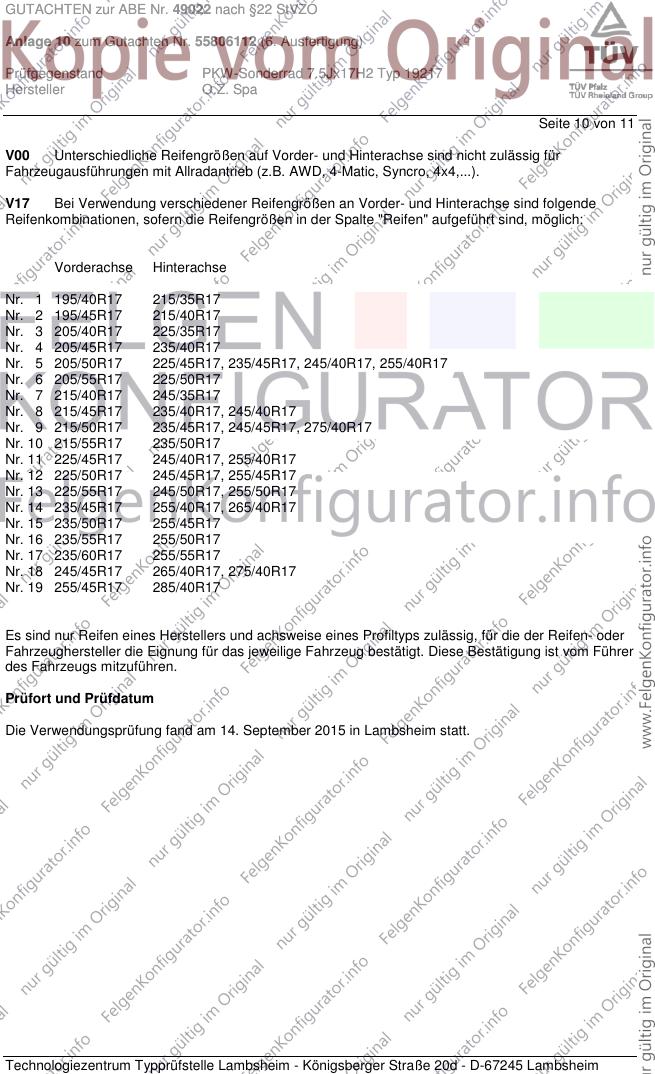

V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. September 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49022 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55806112 (6. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7.5Jx17H2 Typ 19217
Hersteller O.Z. Spa

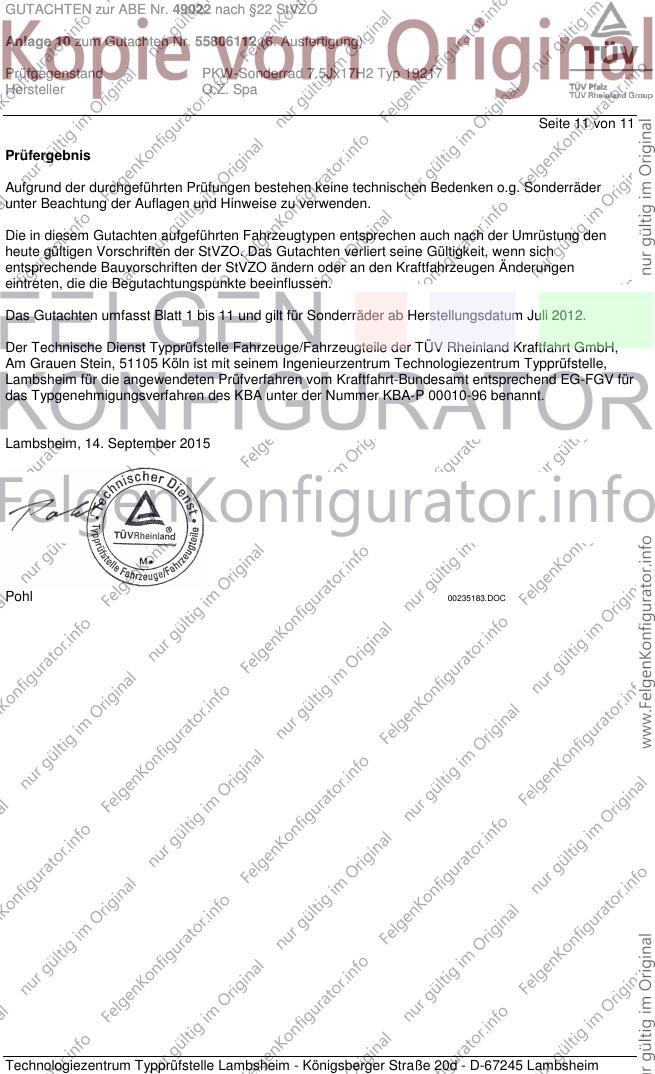

Seite 11 von 11
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Juli 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. September 2015
Pohl 00235183.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
