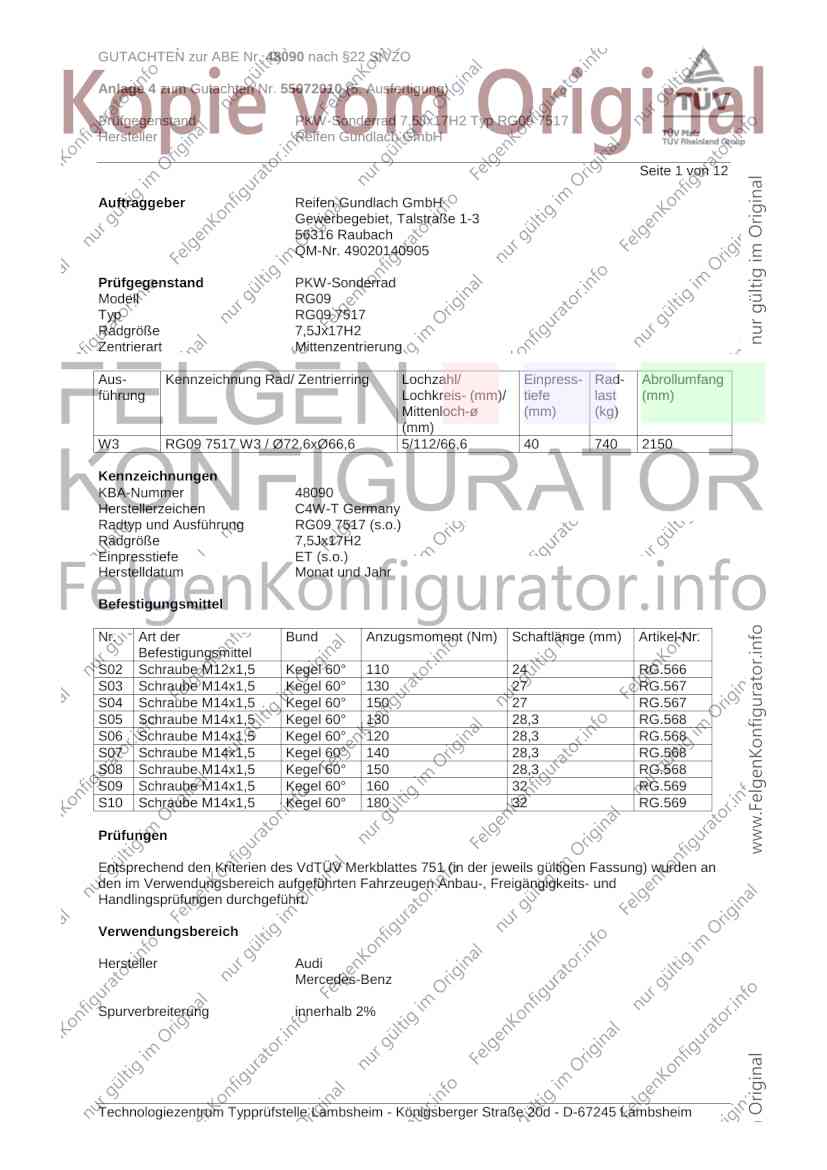

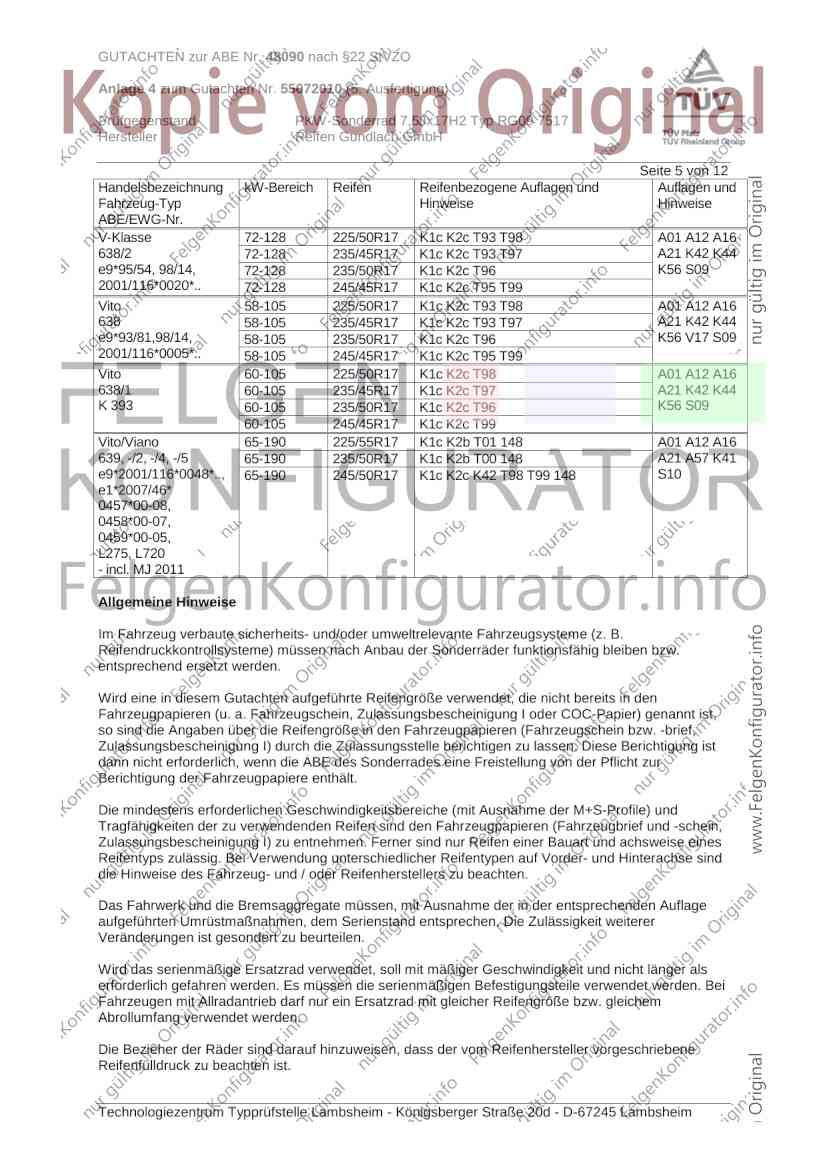

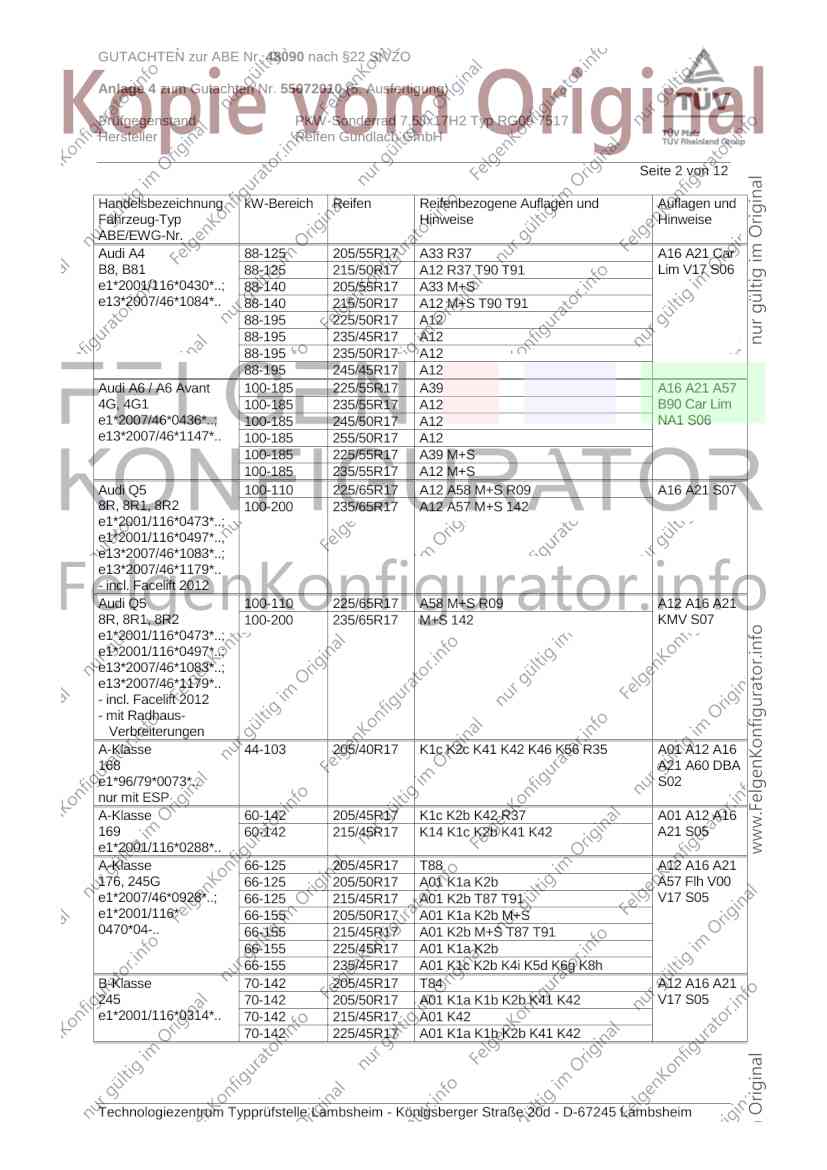

GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell RG09
Typ RG09 7517
Radgröße 7,5Jx17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 RG09 7517 W3 / Ø72,6xØ66,6 5/112/66,6 40 740 2150
Kennzeichnungen
KBA-Nummer 48090
Herstellerzeichen C4W-T Germany
Radtyp und Ausführung RG09 7517 (s.o.)
Radgröße 7,5Jx17H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M12x1,5 Kegel 60° 110 24 RG.566
S03 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S05 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 160 32 RG.569
S10 Schraube M14x1,5 Kegel 60° 180 32 RG.569
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/55R17 A33 R37 A16 A21 Car
B8, B81 88-125 215/50R17 A12 R37 T90 T91 Lim V17 S06
e1*2001/116*0430*..; 88-140 205/55R17 A33 M+S
e13*2007/46*1084*.. 88-140 215/50R17 A12 M+S T90 T91
88-195 225/50R17 A12
88-195 235/45R17 A12
88-195 235/50R17 A12
88-195 245/45R17 A12
Audi A6 / A6 Avant 100-185 225/55R17 A39 A16 A21 A57
4G, 4G1 100-185 235/55R17 A12 B90 Car Lim
e1*2007/46*0436*..; 100-185 245/50R17 A12 NA1 S06
e13*2007/46*1147*.. 100-185 255/50R17 A12
100-185 225/55R17 A39 M+S
100-185 235/55R17 A12 M+S
Audi Q5 100-110 225/65R17 A12 A58 M+S R09 A16 A21 S07
8R, 8R1, 8R2 100-200 235/65R17 A12 A57 M+S 142
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 M+S R09 A12 A16 A21
8R, 8R1, 8R2 100-200 235/65R17 M+S 142 KMV S07
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
A-Klasse 44-103 205/40R17 K1c K2c K41 K42 K46 K56 R35 A01 A12 A16
168 A21 A60 DBA
e1*96/79*0073*.. S02
nur mit ESP
A-Klasse 60-142 205/45R17 K1c K2b K42 R37 A01 A12 A16
169 60-142 215/45R17 K14 K1c K2b K41 K42 A21 S05
e1*2001/116*0288*..
A-Klasse 66-125 205/45R17 T88 A12 A16 A21
176, 245G 66-125 205/50R17 A01 K1a K2b A57 Flh V00
e1*2007/46*0928*..; 66-125 215/45R17 A01 K2b T87 T91 V17 S05
e1*2001/116* 66-155 205/50R17 A01 K1a K2b M+S
0470*04-.. 66-155 215/45R17 A01 K2b M+S T87 T91
66-155 225/45R17 A01 K1a K2b
66-155 235/45R17 A01 K1c K2b K4i K5d K6g K8h
B-Klasse 70-142 205/45R17 T84 A12 A16 A21
245 70-142 205/50R17 A01 K1a K1b K2b K41 K42 V17 S05
e1*2001/116*0314*.. 70-142 215/45R17 A01 K42
70-142 225/45R17 A01 K1a K1b K2b K41 K42
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
B-Klasse 66-135 205/45R17 A91 T88 A16 A21 A58
246, 245G 66-135 205/50R17 A01 A12 K2b V17 S05
e1*2007/46*0751*..; 66-135 215/45R17 A01 A12 K2b T87 T91
e1*2001/116* 66-155 205/50R17 A01 A12 K2b M+S
0470*04-.. 66-155 215/45R17 A01 A12 K2b M+S T87 T91
66-155 225/45R17 A01 A12 K2b
C-Klasse 88-215 205/50R17 R37 T89 T93 A12 A16 A21
204 88-215 215/45R17 R37 T87 T88 T91 Cpe Lim S03
e1*2001/116*0431*.. 88-225 225/45R17
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 A90 R37 A16 A21 A58
204 85-155 215/50R17 A12 R37 B33 F39 Lim
e1*2001/116* 85-155 225/50R17 A01 A12 K1a K1b K2b V17 Y92 S05
0431*29-.. 85-155 235/45R17 A12
(FIN: WDD205...) 85-155 245/45R17 A01 A12 K1c K2b
85-155 245/45R17 A12 K2h R03
C-Klasse T-Modell 88-170 205/50R17 R37 T89 T93 A12 A16 A21
204K 88-170 215/45R17 R37 T91 Car S03
e1*2001/116*0457*.. 88-225 225/45R17 T90 T91 T94
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-155 205/55R17 A90 R37 T91 T95 A16 A21 A58
204K 85-155 215/50R17 A12 R37 T91 T95 B33 Car F39
e1*2001/116* 85-155 225/50R17 A01 A12 K1a K1b K2b V17 Y92 S05
0457*25-.. 85-155 235/45R17 A12
(FIN: WDD205...) 85-155 245/45R17 A01 A12 K1c K2b
85-155 245/45R17 A12 K2h R03
CL-Klasse 220-326 225/55R17 M+S R09 A12 A16 A21
215 220-326 225/55R17 B03 V17 S08
e1*98/14*0113*.. 220-326 245/50R17
CLA-Klasse 80-125 205/45R17 T88 A12 A16 A21
117, 245G 80-125 205/50R17 A01 K1a K1b K2b A57 Lim V00
e1*2007/46*1007*..; 80-125 215/45R17 A01 K2b T87 T91 V17 S05
e1*2001/116* 80-155 205/50R17 A01 K1a K1b K2b M+S
0470*04-.. 80-155 215/45R17 A01 K2b M+S T87 T91
80-155 225/45R17 A01 K1a K1b K2b
80-155 235/45R17 A01 K1c K2b K4i K5d K6g K8h
E-Klasse 75-215 235/45R17 A10 R37 A16 A21 B03
211 75-215 245/45R17 A10 Lim Nk1 P35
e1*98/14*0183*.., S05
e1*2001/116*0183*..
E-Klasse 100-150 205/50R17 A10 R37 T93 V17 A16 A21 A58
212 100-150 215/50R17 A32 R37 T90 T91 T93 V17 B03 F38 Lim
e1*2001/116*0501*.. 100-225 225/45R17 A10 T90 T91 T93 S03
- mit Luftfederung 100-225 235/45R17 A32
- incl. Facelift 2013 100-225 245/45R17 A12
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-150 205/50R17 A10 R37 T93 A16 A21 A58
212, 212G 100-150 215/50R17 A32 R37 T90 T91 T93 B03 F39 Lim
e1*2001/116*0501*..; 100-225 225/45R17 A10 T90 T91 T93 V17 S03
e1*2007/46*0484*.. 100-225 235/45R17 A32
- incl. Facelift 2013 100-225 245/45R17 A12
E-Klasse Cabrio 120-225 235/45R17 A12 A16 A21
207 285 235/45R17 M+S A58 B03 Cbo
e1*2001/116*0502*.. F39 S05
E-Klasse Coupé 120-225 205/50R17 A32 R37 T89 A16 A21 A58
207 120-225 215/45R17 A11 R37 T88 B03 Cpe F39
e1*2001/116*0502*.. 120-225 215/50R17 A12 R37 V17 S05
120-225 225/45R17 A32 R37
120-285 235/45R17 A12
E-Klasse T-Modell 100-215 235/45R17 A10 R37 T94 T97 A16 A21 B03
211K 100-225 245/45R17 A10 Car Nk1 P35
e1*2001/116*0213*.. S05
E-Klasse T-Modell 100-225 235/45R17 A32 T97 148 A16 A21 A58
212 K 100-225 245/45R17 A12 T95 T97 148 B03 Car F42
e1*2007/46*0200*.. S03
- incl. Facelift 2013
E-Klasse T-Modell 100 - 225 235/45R17 A32 T97 148 A16 A21 A58
212 K 100 - 225 245/45R17 A12 T95 T99 148 B03 Car F38
e1*2007/46*0200*.. S03
- mit Luftfederung
- incl. Facelift 2013
GLA-Klasse 100-155 215/60R17 A90 A16 A21 A57
245G 100-155 225/55R17 A12 Flh S05
e1*2001/116* 100-155 225/60R17 A12
0470*06-.. 100-155 235/55R17 A12
100-155 245/50R17 A01 A12 K1b K2b K6v
100-155 245/55R17 A01 A12 K1b K2b K6v
GLK-Klasse 100-225 235/60R17 A12 A16 A21
204X 100-225 245/55R17 A01 K1b V17 S04
e1*2001/116*0480*.. 100-225 255/55R17 A01 K2a K2b R03
S-Klasse 110-300 235/50R17 R37 T00 T96 A12 A16 A21
140 110-300 255/45R17 R70 T98 V17 S08
F690,
e1*96/27*0056*..
S-Klasse 205-290 235/50R17 R37 A12 A16 A21
140C 205-290 255/45R17 R70 V17 S08
G165,
e1*96/27*0057*..
S-Klasse 145-326 225/55R17 M+S R09 A12 A16 A21
220 145-326 225/55R17 A61 B03 NBF
e1*97/27*0099*.. 145-326 245/50R17 A01 K42 K56 V17 S08
SLK-Klasse 135, 150 205/50R17 A32 R37 A16 A21 V17
172 135, 150 215/45R17 A10 R37 S05
e1*2007/46*0548*.. 135-225 225/45R17 A32
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse 72-128 225/50R17 K1c K2c T93 T98 A01 A12 A16
638/2 72-128 235/45R17 K1c K2c T93 T97 A21 K42 K44
e9*95/54, 98/14, 72-128 235/50R17 K1c K2c T96 K56 S09
2001/116*0020*.. 72-128 245/45R17 K1c K2c T95 T99
Vito 58-105 225/50R17 K1c K2c T93 T98 A01 A12 A16
638 58-105 235/45R17 K1c K2c T93 T97 A21 K42 K44
e9*93/81,98/14, 58-105 235/50R17 K1c K2c T96 K56 V17 S09
2001/116*0005*.. 58-105 245/45R17 K1c K2c T95 T99
Vito 60-105 225/50R17 K1c K2c T98 A01 A12 A16
638/1 60-105 235/45R17 K1c K2c T97 A21 K42 K44
K 393 60-105 235/50R17 K1c K2c T96 K56 S09
60-105 245/45R17 K1c K2c T99
Vito/Viano 65-190 225/55R17 K1c K2b T01 148 A01 A12 A16
639, -/2, -/4, -/5 65-190 235/50R17 K1c K2b T00 148 A21 A57 K41
e9*2001/116*0048*.., 65-190 245/50R17 K1c K2c K42 T98 T99 148 S10
e1*2007/46*
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

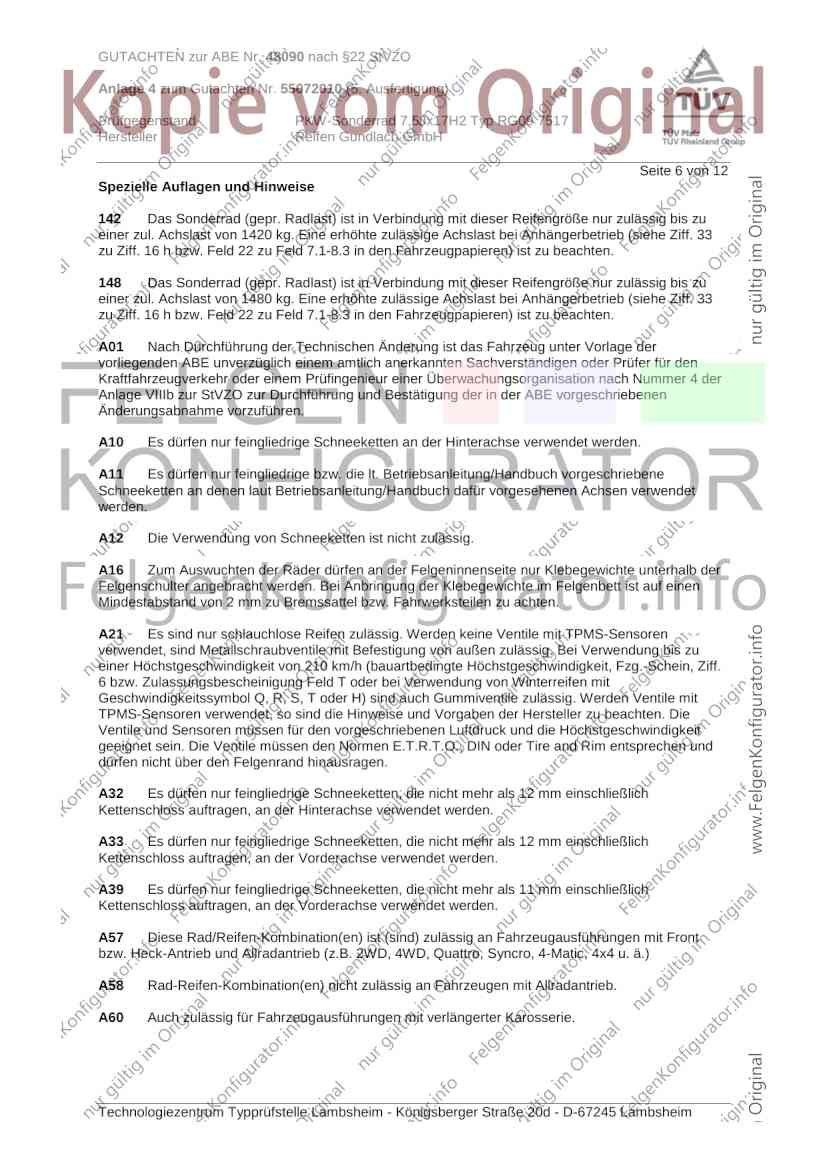

Seite 6 von 12
Spezielle Auflagen und Hinweise
142 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1420 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
148 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1480 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

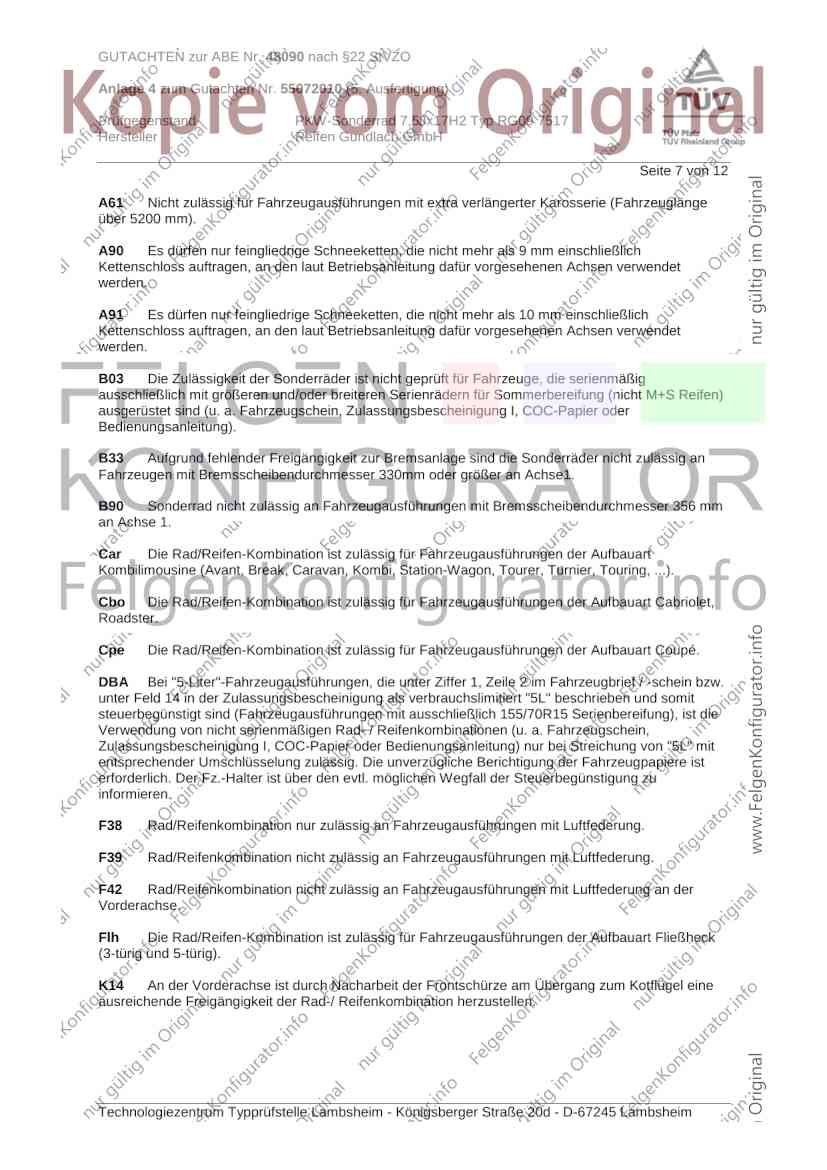

Seite 7 von 12
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit
entsprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist
erforderlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu
informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

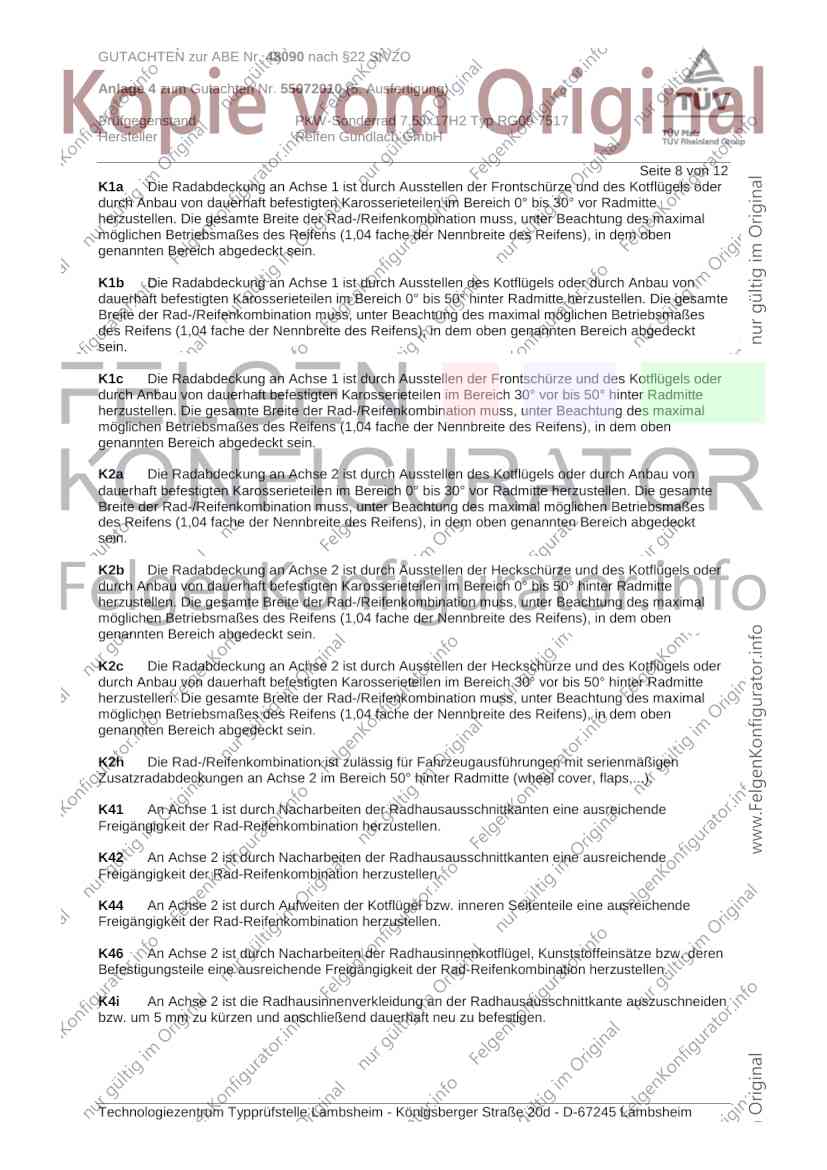

Seite 8 von 12
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2h Die Rad-/Reifenkombination ist zulässig für Fahrzeugausführungen mit serienmäßigen
Zusatzradabdeckungen an Achse 2 im Bereich 50° hinter Radmitte (wheel cover, flaps,...).
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

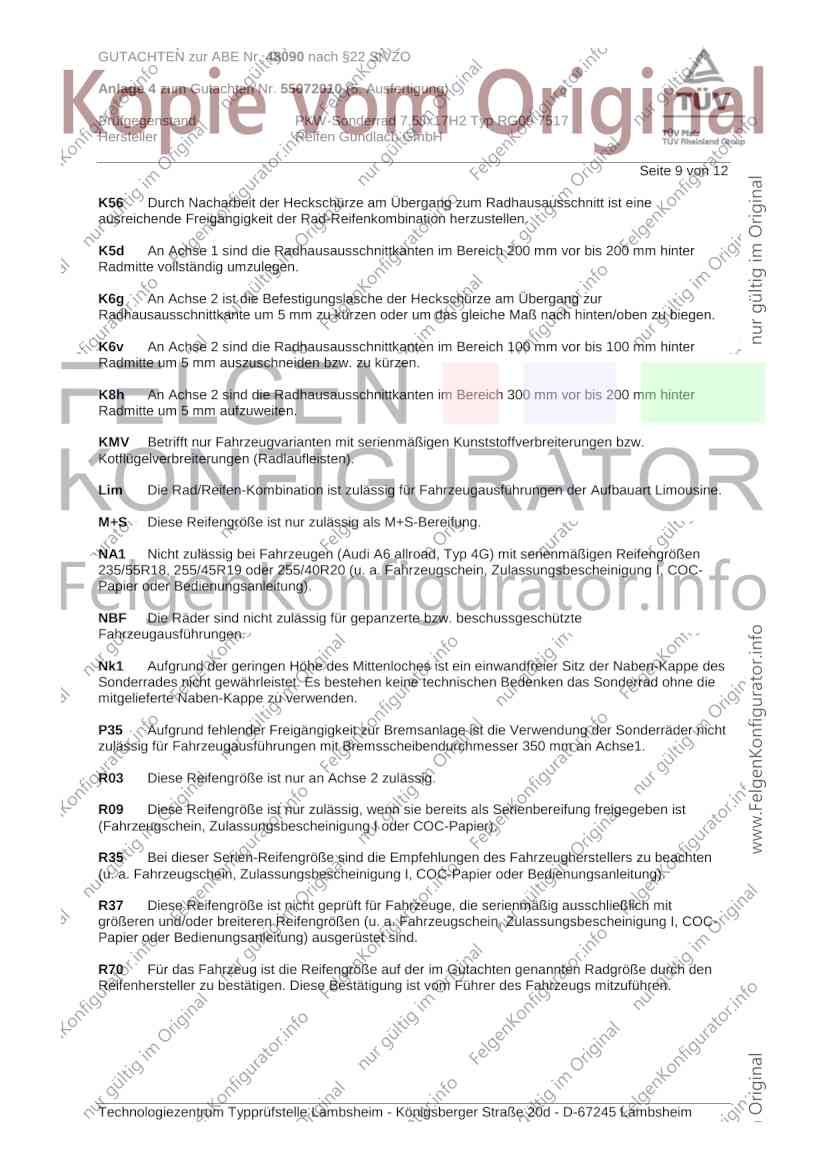

Seite 9 von 12
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
Nk1 Aufgrund der geringen Höhe des Mittenloches ist ein einwandfreier Sitz der Naben-Kappe des
Sonderrades nicht gewährleistet. Es bestehen keine technischen Bedenken das Sonderrad ohne die
mitgelieferte Naben-Kappe zu verwenden.
P35 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 350 mm an Achse1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

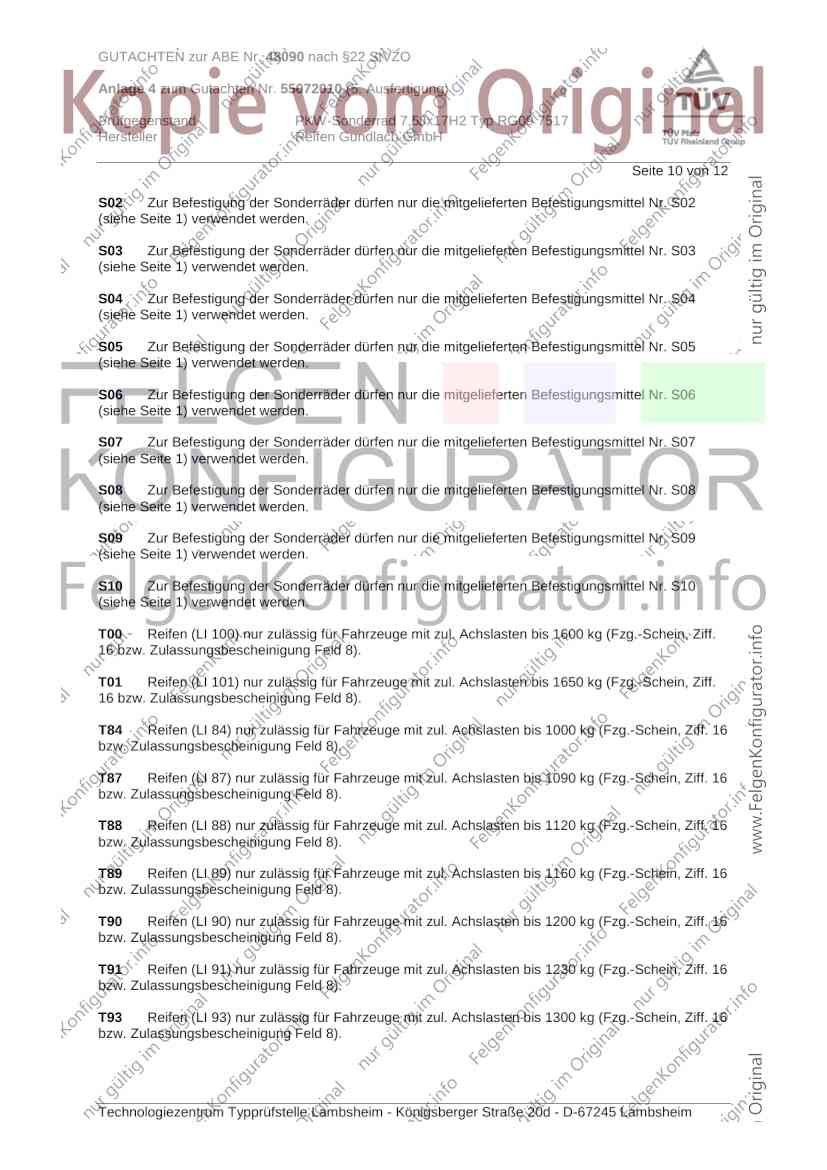

Seite 10 von 12
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
S09 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09
(siehe Seite 1) verwendet werden.
S10 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S10
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

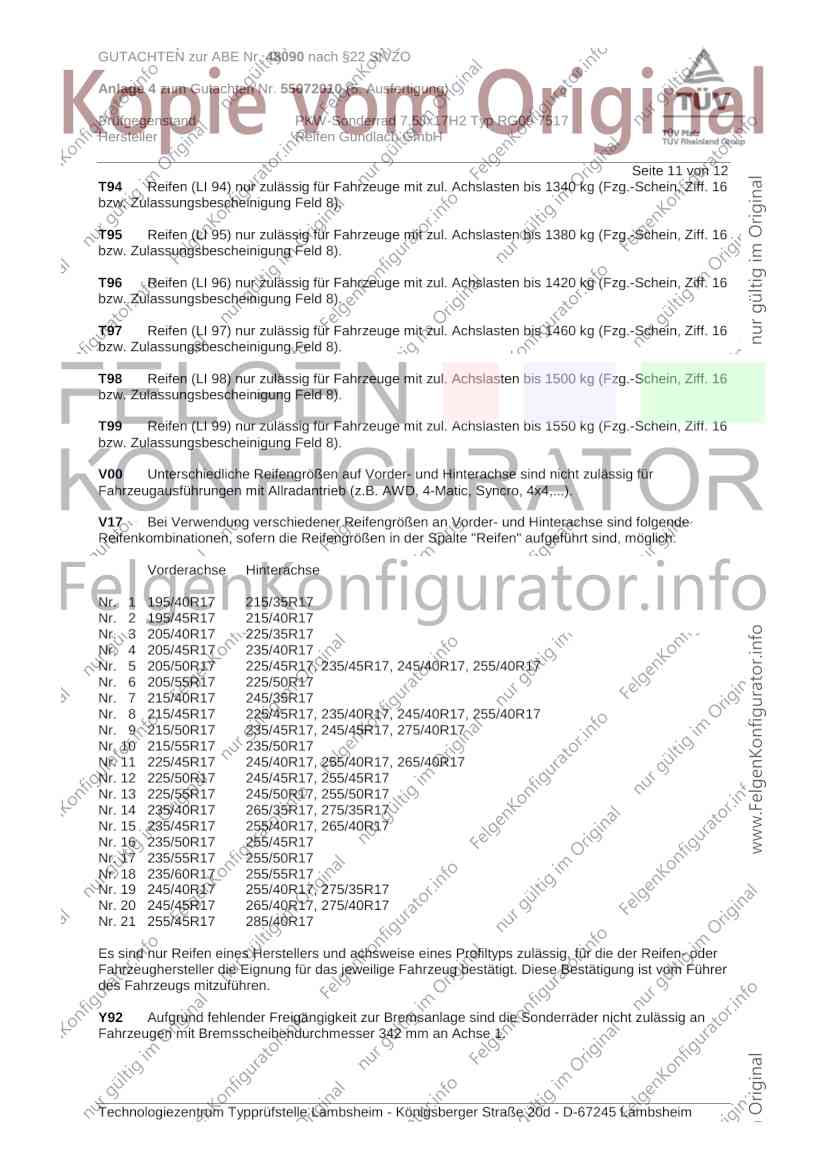

Seite 11 von 12
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/40R17 265/35R17, 275/35R17
Nr. 15 235/45R17 255/40R17, 265/40R17
Nr. 16 235/50R17 255/45R17
Nr. 17 235/55R17 255/50R17
Nr. 18 235/60R17 255/55R17
Nr. 19 245/40R17 255/40R17, 275/35R17
Nr. 20 245/45R17 265/40R17, 275/40R17
Nr. 21 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48090 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55072010 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5Jx17H2 Typ RG09 7517
Hersteller Reifen Gundlach GmbH

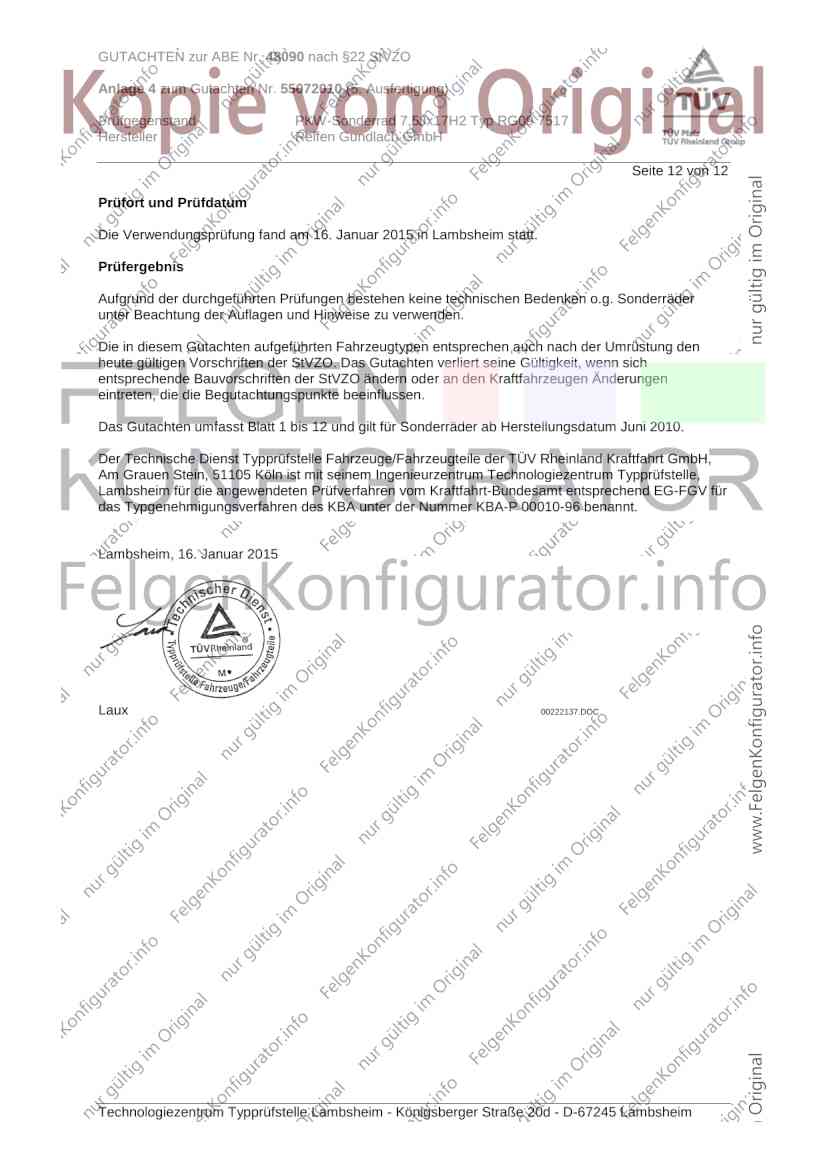

Seite 12 von 12
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. Januar 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Juni 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. Januar 2015
Laux 00222137.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
