GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

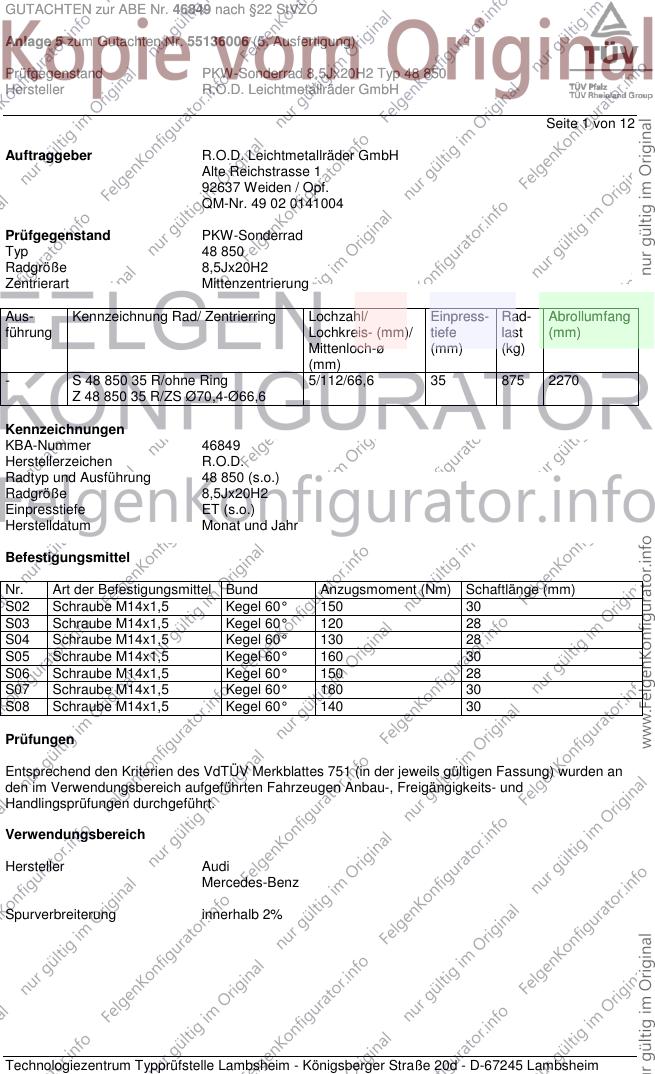

Seite 1 von 12
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Typ 48 850
Radgröße 8,5Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- S 48 850 35 R/ohne Ring 5/112/66,6 35 875 2270
Z 48 850 35 R/ZS Ø70,4-Ø66,6
Kennzeichnungen
KBA-Nummer 46849
Herstellerzeichen R.O.D.
Radtyp und Ausführung 48 850 (s.o.)
Radgröße 8,5Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 150 30
S03 Schraube M14x1,5 Kegel 60° 120 28
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 160 30
S06 Schraube M14x1,5 Kegel 60° 150 28
S07 Schraube M14x1,5 Kegel 60° 180 30
S08 Schraube M14x1,5 Kegel 60° 140 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

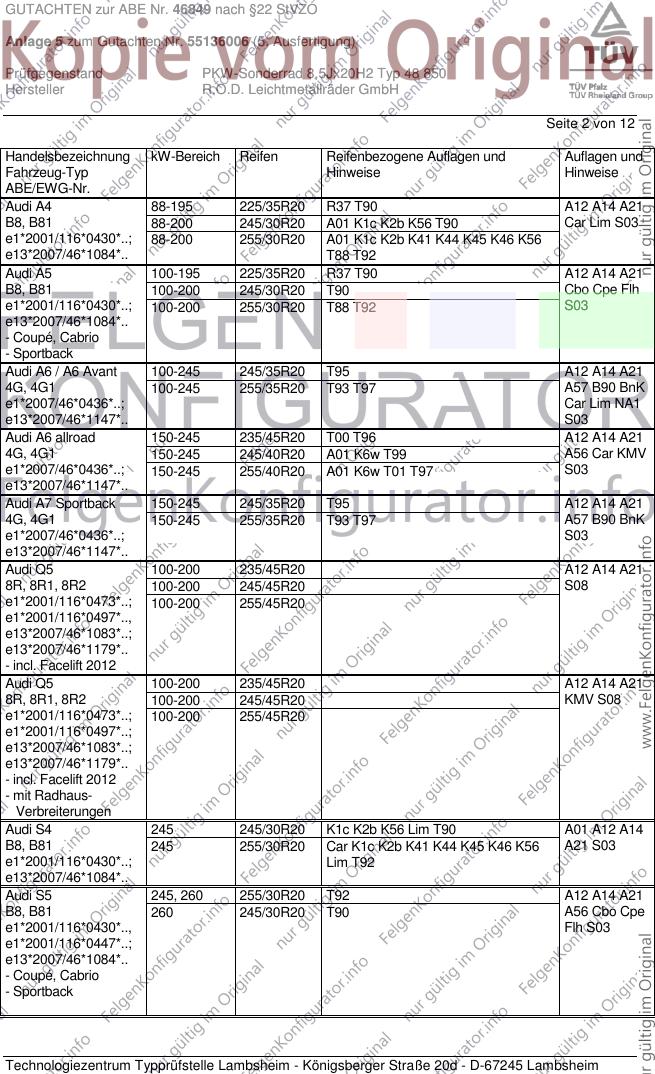

Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A14 A21
B8, B81 88-200 245/30R20 A01 K1c K2b K56 T90 Car Lim S03
e1*2001/116*0430*..; 88-200 255/30R20 A01 K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. T88 T92
Audi A5 100-195 225/35R20 R37 T90 A12 A14 A21
B8, B81 100-200 245/30R20 T90 Cbo Cpe Flh
e1*2001/116*0430*..; 100-200 255/30R20 T88 T92 S03
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi A6 / A6 Avant 100-245 245/35R20 T95 A12 A14 A21
4G, 4G1 100-245 255/35R20 T93 T97 A57 B90 BnK
e1*2007/46*0436*..; Car Lim NA1
e13*2007/46*1147*.. S03
Audi A6 allroad 150-245 235/45R20 T00 T96 A12 A14 A21
4G, 4G1 150-245 245/40R20 A01 K6w T99 A56 Car KMV
e1*2007/46*0436*..; 150-245 255/40R20 A01 K6w T01 T97 S03
e13*2007/46*1147*..
Audi A7 Sportback 150-245 245/35R20 T95 A12 A14 A21
4G, 4G1 150-245 255/35R20 T93 T97 A57 B90 BnK
e1*2007/46*0436*..; S03
e13*2007/46*1147*..
Audi Q5 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 S08
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 KMV S08
e1*2001/116*0473*..; 100-200 255/45R20
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 245/30R20 K1c K2b K56 Lim T90 A01 A12 A14
B8, B81 245 255/30R20 Car K1c K2b K41 K44 K45 K46 K56 A21 S03
e1*2001/116*0430*..; Lim T92
e13*2007/46*1084*..
Audi S5 245, 260 255/30R20 T92 A12 A14 A21
B8, B81 260 245/30R20 T90 A56 Cbo Cpe
e1*2001/116*0430*.., Flh S03
e1*2001/116*0447*..;
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

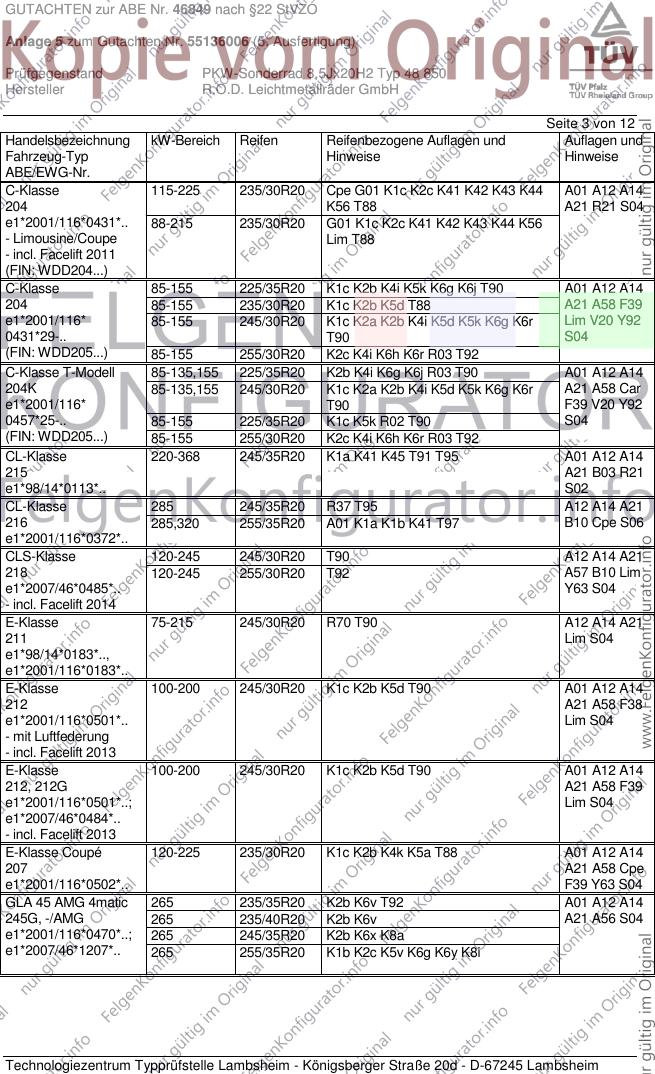

Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 115-225 235/30R20 Cpe G01 K1c K2c K41 K42 K43 K44 A01 A12 A14
204 K56 T88 A21 R21 S04
e1*2001/116*0431*.. 88-215 235/30R20 G01 K1c K2c K41 K42 K43 K44 K56
- Limousine/Coupe Lim T88
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 225/35R20 K1c K2b K4i K5k K6g K6j T90 A01 A12 A14
204 85-155 235/30R20 K1c K2b K5d T88 A21 A58 F39
e1*2001/116* 85-155 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r Lim V20 Y92
0431*29-.. T90 S04
(FIN: WDD205...) 85-155 255/30R20 K2c K4i K6h K6r R03 T92
C-Klasse T-Modell 85-135,155 225/35R20 K2b K4i K6g K6j R03 T90 A01 A12 A14
204K 85-135,155 245/30R20 K1c K2a K2b K4i K5d K5k K6g K6r A21 A58 Car
e1*2001/116* T90 F39 V20 Y92
0457*25-.. 85-155 225/35R20 K1c K5k R02 T90 S04
(FIN: WDD205...) 85-155 255/30R20 K2c K4i K6h K6r R03 T92
CL-Klasse 220-368 245/35R20 K1a K41 K45 T91 T95 A01 A12 A14
215 A21 B03 R21
e1*98/14*0113*.. S02
CL-Klasse 285 245/35R20 R37 T95 A12 A14 A21
216 285,320 255/35R20 A01 K1a K1b K41 T97 B10 Cpe S06
e1*2001/116*0372*..
CLS-Klasse 120-245 245/30R20 T90 A12 A14 A21
218 120-245 255/30R20 T92 A57 B10 Lim
e1*2007/46*0485*.. Y63 S04
- incl. Facelift 2014
E-Klasse 75-215 245/30R20 R70 T90 A12 A14 A21
211 Lim S04
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212 A21 A58 F38
e1*2001/116*0501*.. Lim S04
- mit Luftfederung
- incl. Facelift 2013
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212, 212G A21 A58 F39
e1*2001/116*0501*..; Lim S04
e1*2007/46*0484*..
- incl. Facelift 2013
E-Klasse Coupé 120-225 235/30R20 K1c K2b K4k K5a T88 A01 A12 A14
207 A21 A58 Cpe
e1*2001/116*0502*.. F39 Y63 S04
GLA 45 AMG 4matic 265 235/35R20 K2b K6v T92 A01 A12 A14
245G, -/AMG 265 235/40R20 K2b K6v A21 A56 S04
e1*2001/116*0470*..; 265 245/35R20 K2b K6x K8a
e1*2007/46*1207*.. 265 255/35R20 K1b K2c K5v K6g K6y K8i
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

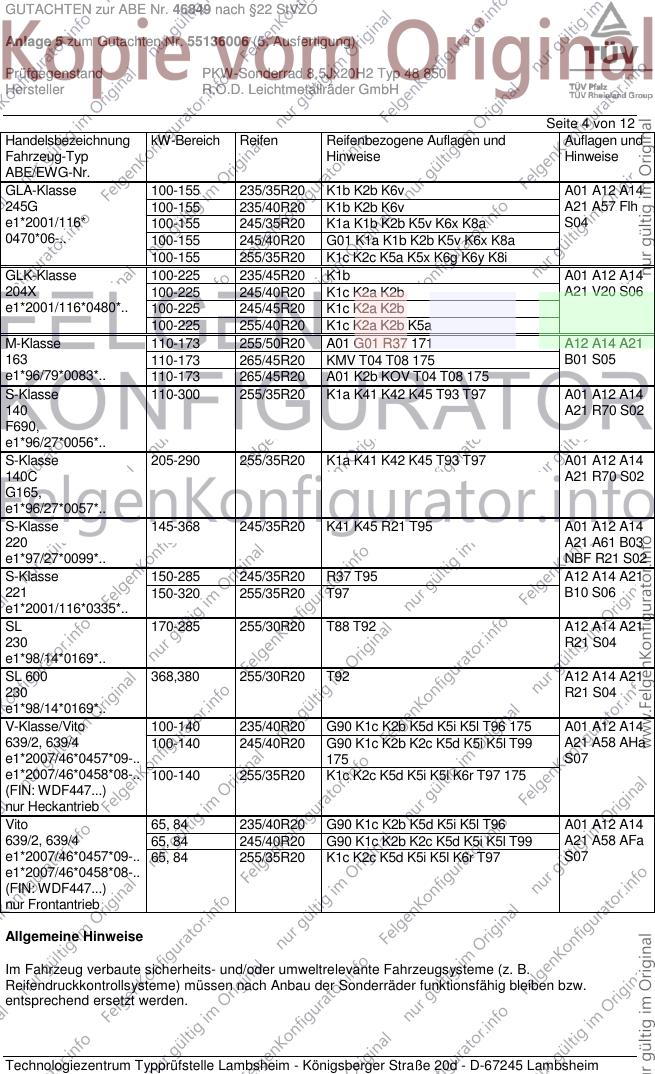

Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 100-155 235/35R20 K1b K2b K6v A01 A12 A14
245G 100-155 235/40R20 K1b K2b K6v A21 A57 Flh
e1*2001/116* 100-155 245/35R20 K1a K1b K2b K5v K6x K8a S04
0470*06-.. 100-155 245/40R20 G01 K1a K1b K2b K5v K6x K8a
100-155 255/35R20 K1c K2c K5a K5x K6g K6y K8i
GLK-Klasse 100-225 235/45R20 K1b A01 A12 A14
204X 100-225 245/40R20 K1c K2a K2b A21 V20 S06
e1*2001/116*0480*.. 100-225 245/45R20 K1c K2a K2b
100-225 255/40R20 K1c K2a K2b K5a
M-Klasse 110-173 255/50R20 A01 G01 R37 171 A12 A14 A21
163 110-173 265/45R20 KMV T04 T08 175 B01 S05
e1*96/79*0083*.. 110-173 265/45R20 A01 K2b KOV T04 T08 175
S-Klasse 110-300 255/35R20 K1a K41 K42 K45 T93 T97 A01 A12 A14
140 A21 R70 S02
F690,
e1*96/27*0056*..
S-Klasse 205-290 255/35R20 K1a K41 K42 K45 T93 T97 A01 A12 A14
140C A21 R70 S02
G165,
e1*96/27*0057*..
S-Klasse 145-368 245/35R20 K41 K45 R21 T95 A01 A12 A14
220 A21 A61 B03
e1*97/27*0099*.. NBF R21 S02
S-Klasse 150-285 245/35R20 R37 T95 A12 A14 A21
221 150-320 255/35R20 T97 B10 S06
e1*2001/116*0335*..
SL 170-285 255/30R20 T88 T92 A12 A14 A21
230 R21 S04
e1*98/14*0169*..
SL 600 368,380 255/30R20 T92 A12 A14 A21
230 R21 S04
e1*98/14*0169*..
V-Klasse/Vito 100-140 235/40R20 G90 K1c K2b K5d K5i K5l T96 175 A01 A12 A14
639/2, 639/4 100-140 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A21 A58 AHa
e1*2007/46*0457*09-.. 175 S07
e1*2007/46*0458*08-.. 100-140 255/35R20 K1c K2c K5d K5i K5l K6r T97 175
(FIN: WDF447...)
nur Heckantrieb
Vito 65, 84 235/40R20 G90 K1c K2b K5d K5i K5l T96 A01 A12 A14
639/2, 639/4 65, 84 245/40R20 G90 K1c K2b K2c K5d K5i K5l T99 A21 A58 AFa
e1*2007/46*0457*09-.. 65, 84 255/35R20 K1c K2c K5d K5i K5l K6r T97 S07
e1*2007/46*0458*08-..
(FIN: WDF447...)
nur Frontantrieb
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

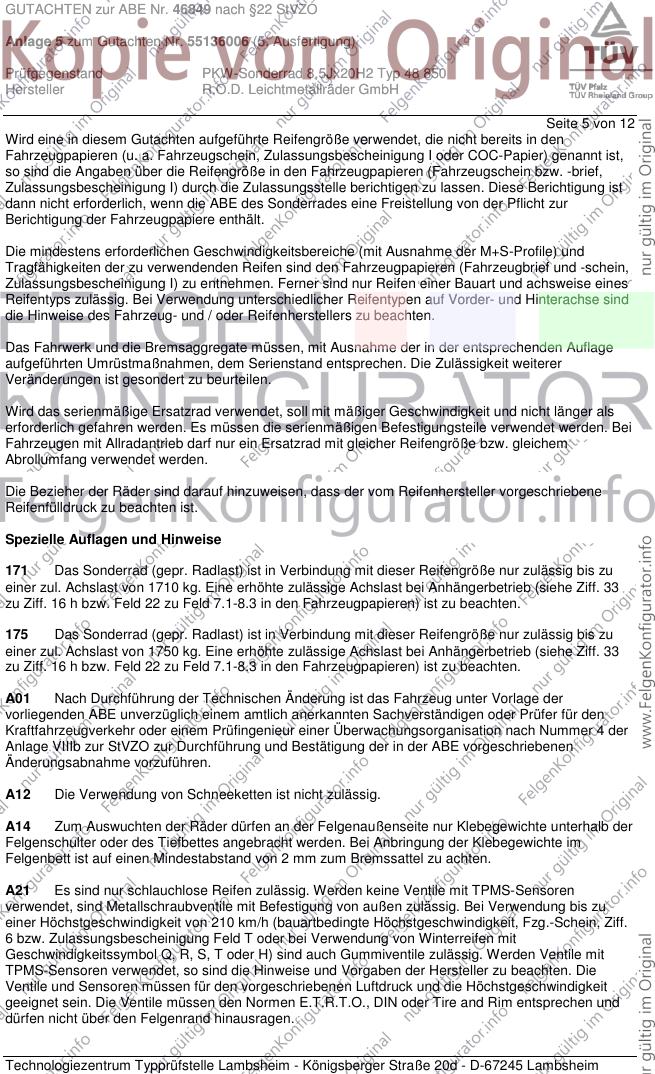

Seite 5 von 12
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
171 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1710 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
175 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1750 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

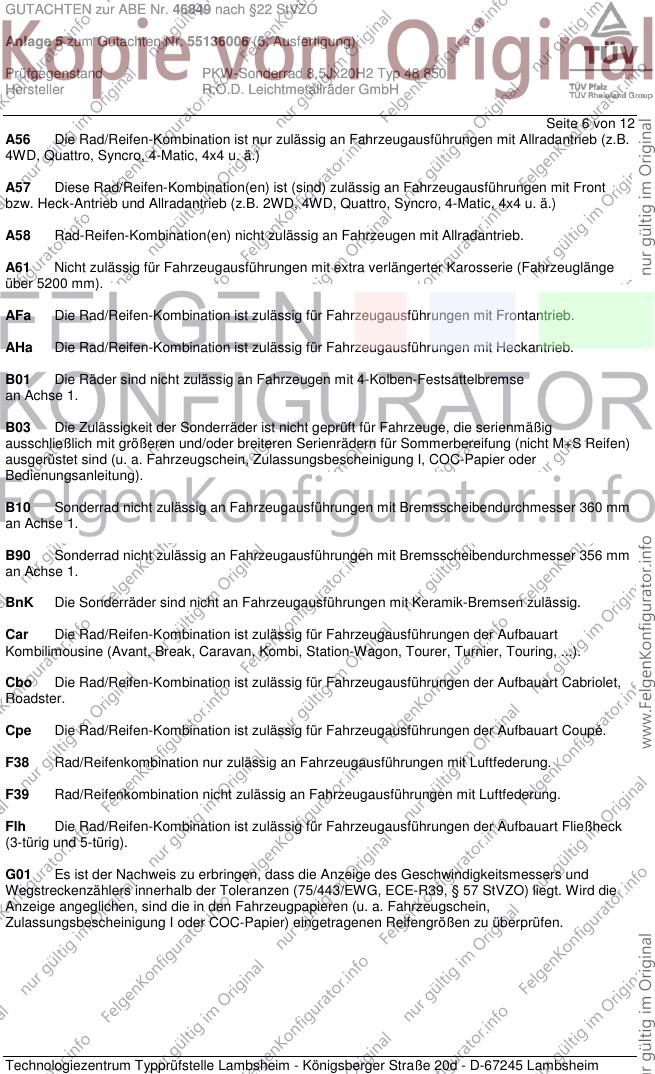

Seite 6 von 12
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B01 Die Räder sind nicht zulässig an Fahrzeugen mit 4-Kolben-Festsattelbremse
an Achse 1.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

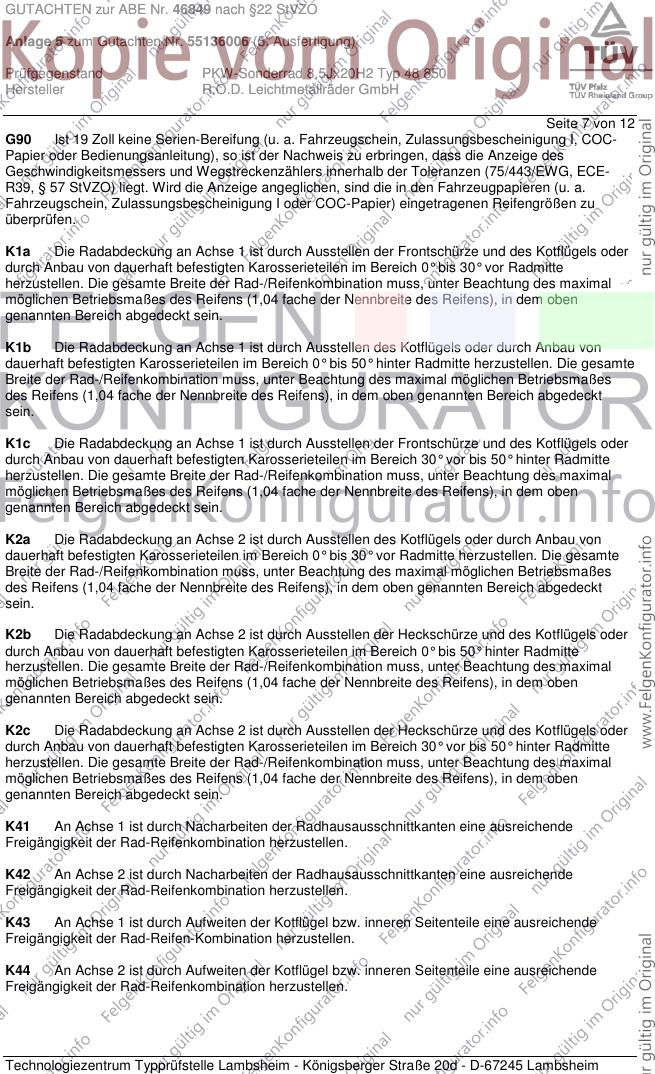

Seite 7 von 12
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

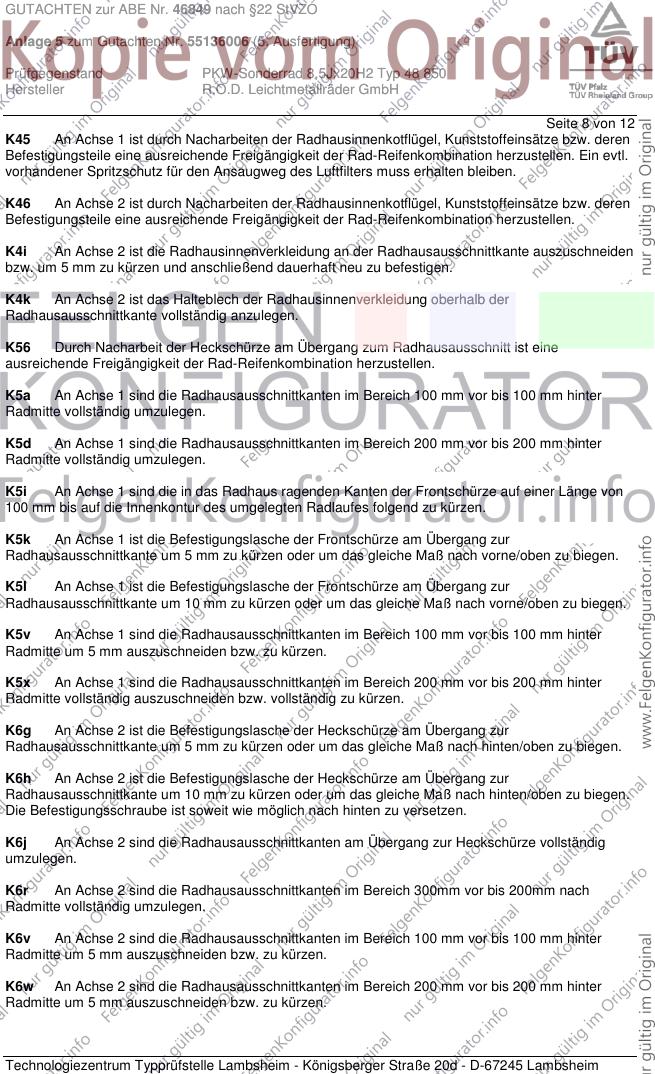

Seite 8 von 12
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6j An Achse 2 sind die Radhausausschnittkanten am Übergang zur Heckschürze vollständig
umzulegen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

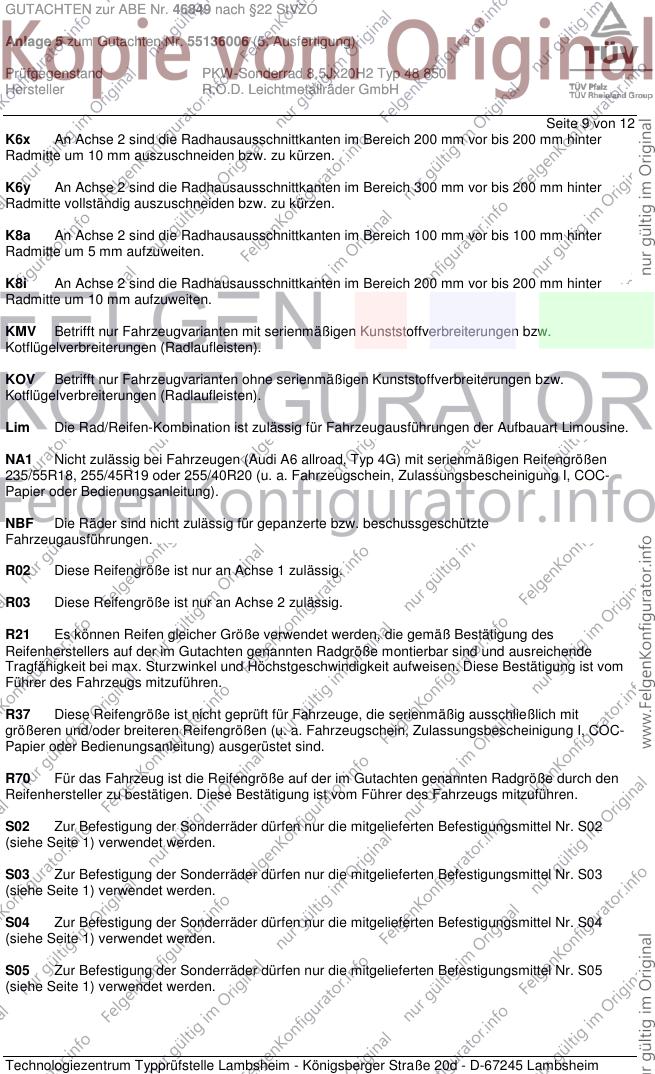

Seite 9 von 12
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

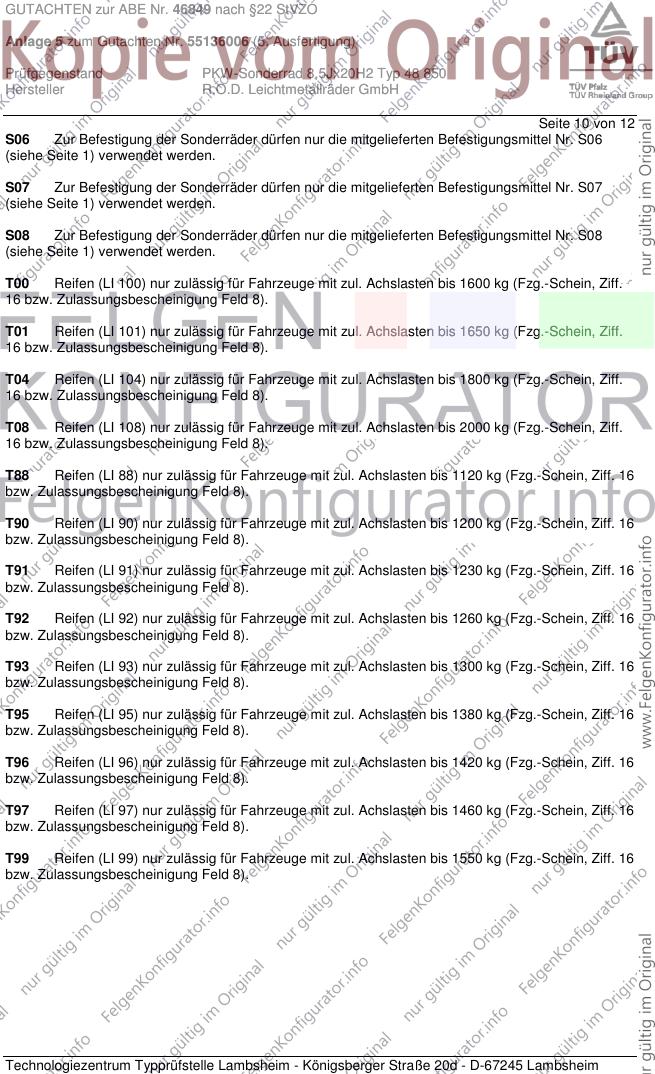

Seite 10 von 12
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T08 Reifen (LI 108) nur zulässig für Fahrzeuge mit zul. Achslasten bis 2000 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH

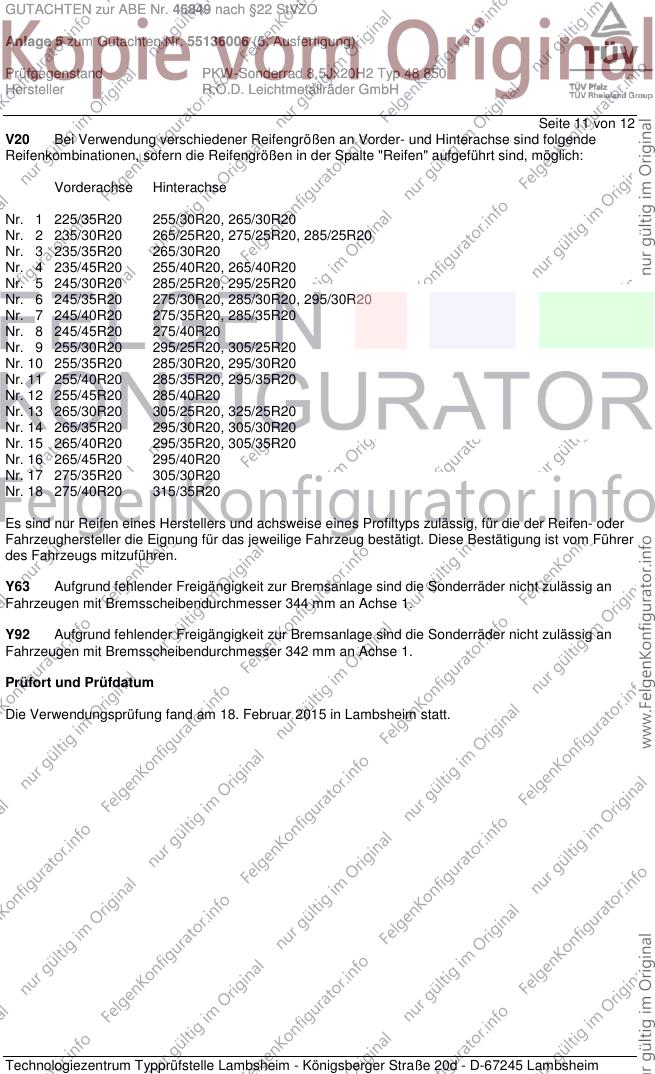

Seite 11 von 12
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Nr. 9 255/30R20 295/25R20, 305/25R20
Nr. 10 255/35R20 285/30R20, 295/30R20
Nr. 11 255/40R20 285/35R20, 295/35R20
Nr. 12 255/45R20 285/40R20
Nr. 13 265/30R20 305/25R20, 325/25R20
Nr. 14 265/35R20 295/30R20, 305/30R20
Nr. 15 265/40R20 295/35R20, 305/35R20
Nr. 16 265/45R20 295/40R20
Nr. 17 275/35R20 305/30R20
Nr. 18 275/40R20 315/35R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 18. Februar 2015 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 46849 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55136006 (5. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5Jx20H2 Typ 48 850
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 12 von 12
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum November 2006.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 18. Februar 2015
Coen 00224000.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
