GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

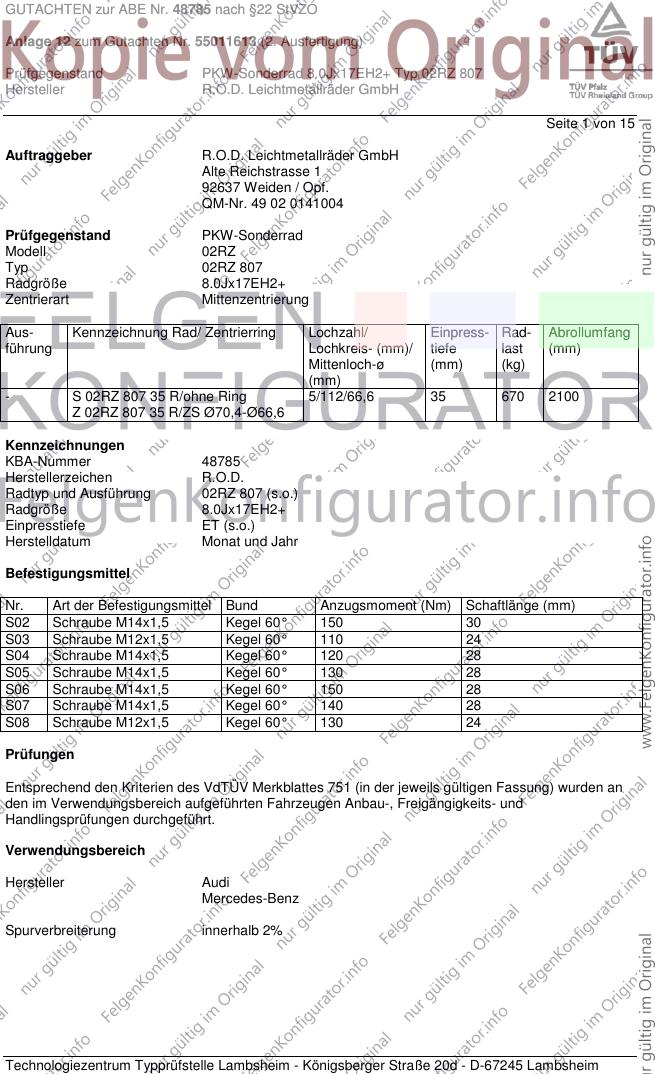

Seite 1 von 15
Auftraggeber R.O.D. Leichtmetallräder GmbH
Alte Reichstrasse 1
92637 Weiden / Opf.
QM-Nr. 49 02 0141004
Prüfgegenstand PKW-Sonderrad
Modell 02RZ
Typ 02RZ 807
Radgröße 8.0Jx17EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
- S 02RZ 807 35 R/ohne Ring 5/112/66,6 35 670 2100
Z 02RZ 807 35 R/ZS Ø70,4-Ø66,6
Kennzeichnungen
KBA-Nummer 48785
Herstellerzeichen R.O.D.
Radtyp und Ausführung 02RZ 807 (s.o.)
Radgröße 8.0Jx17EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 150 30
S03 Schraube M12x1,5 Kegel 60° 110 24
S04 Schraube M14x1,5 Kegel 60° 120 28
S05 Schraube M14x1,5 Kegel 60° 130 28
S06 Schraube M14x1,5 Kegel 60° 150 28
S07 Schraube M14x1,5 Kegel 60° 140 28
S08 Schraube M12x1,5 Kegel 60° 130 24
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

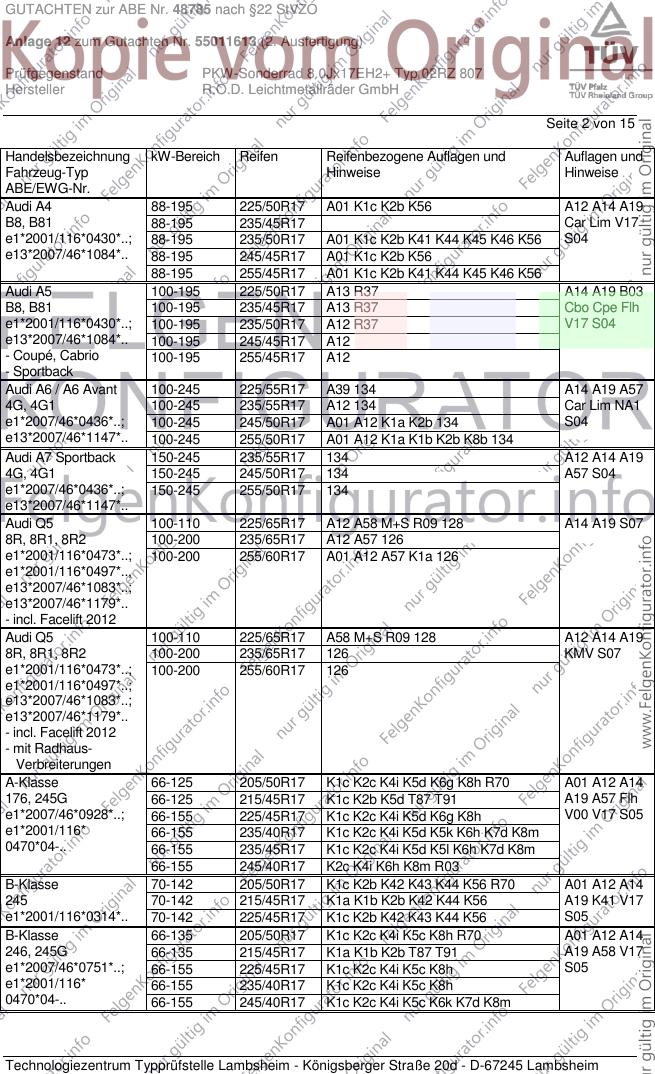

Seite 2 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/50R17 A01 K1c K2b K56 A12 A14 A19
B8, B81 88-195 235/45R17 Car Lim V17
e1*2001/116*0430*..; 88-195 235/50R17 A01 K1c K2b K41 K44 K45 K46 K56 S04
e13*2007/46*1084*.. 88-195 245/45R17 A01 K1c K2b K56
88-195 255/45R17 A01 K1c K2b K41 K44 K45 K46 K56
Audi A5 100-195 225/50R17 A13 R37 A14 A19 B03
B8, B81 100-195 235/45R17 A13 R37 Cbo Cpe Flh
e1*2001/116*0430*..; 100-195 235/50R17 A12 R37 V17 S04
e13*2007/46*1084*.. 100-195 245/45R17 A12
- Coupé, Cabrio 100-195 255/45R17 A12
- Sportback
Audi A6 / A6 Avant 100-245 225/55R17 A39 134 A14 A19 A57
4G, 4G1 100-245 235/55R17 A12 134 Car Lim NA1
e1*2007/46*0436*..; 100-245 245/50R17 A01 A12 K1a K2b 134 S04
e13*2007/46*1147*.. 100-245 255/50R17 A01 A12 K1a K1b K2b K8b 134
Audi A7 Sportback 150-245 235/55R17 134 A12 A14 A19
4G, 4G1 150-245 245/50R17 134 A57 S04
e1*2007/46*0436*..; 150-245 255/50R17 134
e13*2007/46*1147*..
Audi Q5 100-110 225/65R17 A12 A58 M+S R09 128 A14 A19 S07
8R, 8R1, 8R2 100-200 235/65R17 A12 A57 126
e1*2001/116*0473*..; 100-200 255/60R17 A01 A12 A57 K1a 126
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-110 225/65R17 A58 M+S R09 128 A12 A14 A19
8R, 8R1, 8R2 100-200 235/65R17 126 KMV S07
e1*2001/116*0473*..; 100-200 255/60R17 126
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
A-Klasse 66-125 205/50R17 K1c K2c K4i K5d K6g K8h R70 A01 A12 A14
176, 245G 66-125 215/45R17 K1c K2b K5d T87 T91 A19 A57 Flh
e1*2007/46*0928*..; 66-155 225/45R17 K1c K2c K4i K5d K6g K8h V00 V17 S05
e1*2001/116* 66-155 235/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
0470*04-.. 66-155 235/45R17 K1c K2c K4i K5d K5l K6h K7d K8m
66-155 245/40R17 K2c K4i K6h K8m R03
B-Klasse 70-142 205/50R17 K1c K2b K42 K43 K44 K56 R70 A01 A12 A14
245 70-142 215/45R17 K1a K1b K2b K42 K44 K56 A19 K41 V17
e1*2001/116*0314*.. 70-142 225/45R17 K1c K2b K42 K43 K44 K56 S05
B-Klasse 66-135 205/50R17 K1c K2c K4i K5c K8h R70 A01 A12 A14
246, 245G 66-135 215/45R17 K1a K1b K2b T87 T91 A19 A58 V17
e1*2007/46*0751*..; 66-155 225/45R17 K1c K2c K4i K5c K8h S05
e1*2001/116* 66-155 235/40R17 K1c K2c K4i K5c K8h
0470*04-.. 66-155 245/40R17 K1c K2c K4i K5c K6k K7d K8m
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

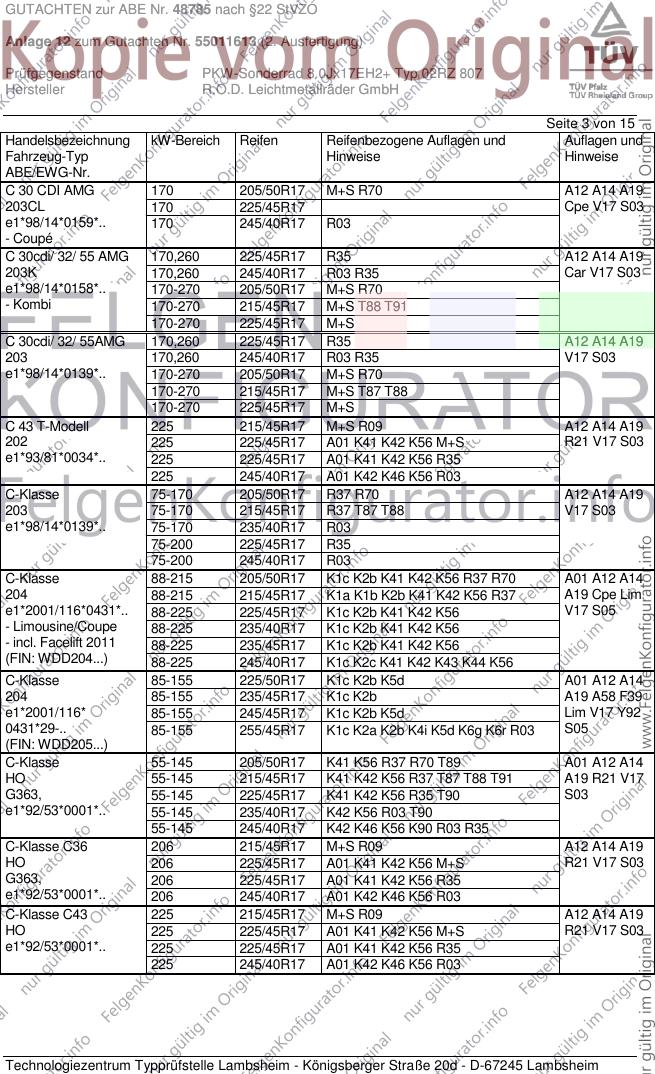

GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 3 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C 30 CDI AMG 170 205/50R17 M+S R70 A12 A14 A19
203CL 170 225/45R17 Cpe V17 S03
e1*98/14*0159*.. 170 245/40R17 R03
- Coupé
C 30cdi/ 32/ 55 AMG 170,260 225/45R17 R35 A12 A14 A19
203K 170,260 245/40R17 R03 R35 Car V17 S03
e1*98/14*0158*.. 170-270 205/50R17 M+S R70
- Kombi 170-270 215/45R17 M+S T88 T91
170-270 225/45R17 M+S
C 30cdi/ 32/ 55AMG 170,260 225/45R17 R35 A12 A14 A19
203 170,260 245/40R17 R03 R35 V17 S03
e1*98/14*0139*.. 170-270 205/50R17 M+S R70
170-270 215/45R17 M+S T87 T88
170-270 225/45R17 M+S
C 43 T-Modell 225 215/45R17 M+S R09 A12 A14 A19
202 225 225/45R17 A01 K41 K42 K56 M+S R21 V17 S03
e1*93/81*0034*.. 225 225/45R17 A01 K41 K42 K56 R35
225 245/40R17 A01 K42 K46 K56 R03
C-Klasse 75-170 205/50R17 R37 R70 A12 A14 A19
203 75-170 215/45R17 R37 T87 T88 V17 S03
e1*98/14*0139*.. 75-170 235/40R17 R03
75-200 225/45R17 R35
75-200 245/40R17 R03
C-Klasse 88-215 205/50R17 K1c K2b K41 K42 K56 R37 R70 A01 A12 A14
204 88-215 215/45R17 K1a K1b K2b K41 K42 K56 R37 A19 Cpe Lim
e1*2001/116*0431*.. 88-225 225/45R17 K1c K2b K41 K42 K56 V17 S05
- Limousine/Coupe 88-225 235/40R17 K1c K2b K41 K42 K56
- incl. Facelift 2011 88-225 235/45R17 K1c K2b K41 K42 K56
(FIN: WDD204...) 88-225 245/40R17 K1c K2c K41 K42 K43 K44 K56
C-Klasse 85-155 225/50R17 K1c K2b K5d A01 A12 A14
204 85-155 235/45R17 K1c K2b A19 A58 F39
e1*2001/116* 85-155 245/45R17 K1c K2b K5d Lim V17 Y92
0431*29-.. 85-155 255/45R17 K1c K2a K2b K4i K5d K6g K6r R03 S05
(FIN: WDD205...)
C-Klasse 55-145 205/50R17 K41 K56 R37 R70 T89 A01 A12 A14
HO 55-145 215/45R17 K41 K42 K56 R37 T87 T88 T91 A19 R21 V17
G363, 55-145 225/45R17 K41 K42 K56 R35 T90 S03
e1*92/53*0001*.. 55-145 235/40R17 K42 K56 R03 T90
55-145 245/40R17 K42 K46 K56 K90 R03 R35
C-Klasse C36 206 215/45R17 M+S R09 A12 A14 A19
HO 206 225/45R17 A01 K41 K42 K56 M+S R21 V17 S03
G363, 206 225/45R17 A01 K41 K42 K56 R35
e1*92/53*0001*.. 206 245/40R17 A01 K42 K46 K56 R03
C-Klasse C43 225 215/45R17 M+S R09 A12 A14 A19
HO 225 225/45R17 A01 K41 K42 K56 M+S R21 V17 S03
e1*92/53*0001*.. 225 225/45R17 A01 K41 K42 K56 R35
225 245/40R17 A01 K42 K46 K56 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

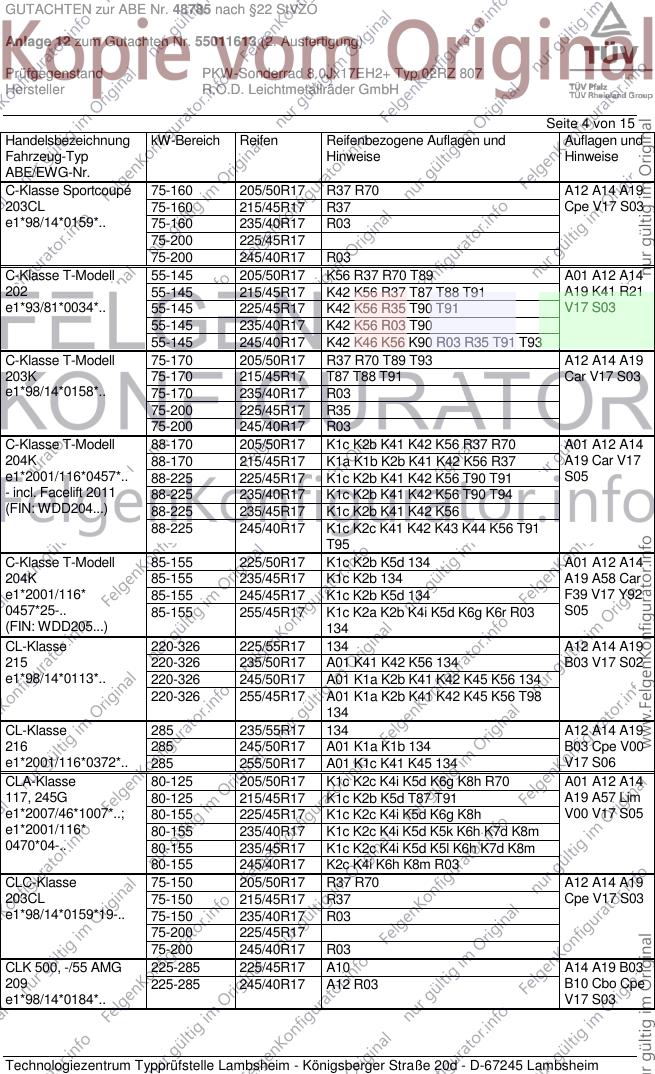

Seite 4 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse Sportcoupé 75-160 205/50R17 R37 R70 A12 A14 A19
203CL 75-160 215/45R17 R37 Cpe V17 S03
e1*98/14*0159*.. 75-160 235/40R17 R03
75-200 225/45R17
75-200 245/40R17 R03
C-Klasse T-Modell 55-145 205/50R17 K56 R37 R70 T89 A01 A12 A14
202 55-145 215/45R17 K42 K56 R37 T87 T88 T91 A19 K41 R21
e1*93/81*0034*.. 55-145 225/45R17 K42 K56 R35 T90 T91 V17 S03
55-145 235/40R17 K42 K56 R03 T90
55-145 245/40R17 K42 K46 K56 K90 R03 R35 T91 T93
C-Klasse T-Modell 75-170 205/50R17 R37 R70 T89 T93 A12 A14 A19
203K 75-170 215/45R17 T87 T88 T91 Car V17 S03
e1*98/14*0158*.. 75-170 235/40R17 R03
75-200 225/45R17 R35
75-200 245/40R17 R03
C-Klasse T-Modell 88-170 205/50R17 K1c K2b K41 K42 K56 R37 R70 A01 A12 A14
204K 88-170 215/45R17 K1a K1b K2b K41 K42 K56 R37 A19 Car V17
e1*2001/116*0457*.. 88-225 225/45R17 K1c K2b K41 K42 K56 T90 T91 S05
- incl. Facelift 2011 88-225 235/40R17 K1c K2b K41 K42 K56 T90 T94
(FIN: WDD204...) 88-225 235/45R17 K1c K2b K41 K42 K56
88-225 245/40R17 K1c K2c K41 K42 K43 K44 K56 T91
T95
C-Klasse T-Modell 85-155 225/50R17 K1c K2b K5d 134 A01 A12 A14
204K 85-155 235/45R17 K1c K2b 134 A19 A58 Car
e1*2001/116* 85-155 245/45R17 K1c K2b K5d 134 F39 V17 Y92
0457*25-.. 85-155 255/45R17 K1c K2a K2b K4i K5d K6g K6r R03 S05
(FIN: WDD205...) 134
CL-Klasse 220-326 225/55R17 134 A12 A14 A19
215 220-326 235/50R17 A01 K41 K42 K56 134 B03 V17 S02
e1*98/14*0113*.. 220-326 245/50R17 A01 K1a K2b K41 K42 K45 K56 134
220-326 255/45R17 A01 K1a K2b K41 K42 K45 K56 T98
134
CL-Klasse 285 235/55R17 134 A12 A14 A19
216 285 245/50R17 A01 K1a K1b 134 B03 Cpe V00
e1*2001/116*0372*.. 285 255/50R17 A01 K1c K41 K45 134 V17 S06
CLA-Klasse 80-125 205/50R17 K1c K2c K4i K5d K6g K8h R70 A01 A12 A14
117, 245G 80-125 215/45R17 K1c K2b K5d T87 T91 A19 A57 Lim
e1*2007/46*1007*..; 80-155 225/45R17 K1c K2c K4i K5d K6g K8h V00 V17 S05
e1*2001/116* 80-155 235/40R17 K1c K2c K4i K5d K5k K6h K7d K8m
0470*04-.. 80-155 235/45R17 K1c K2c K4i K5d K5l K6h K7d K8m
80-155 245/40R17 K2c K4i K6h K8m R03
CLC-Klasse 75-150 205/50R17 R37 R70 A12 A14 A19
203CL 75-150 215/45R17 R37 Cpe V17 S03
e1*98/14*0159*19-.. 75-150 235/40R17 R03
75-200 225/45R17
75-200 245/40R17 R03
CLK 500, -/55 AMG 225-285 225/45R17 A10 A14 A19 B03
209 225-285 245/40R17 A12 R03 B10 Cbo Cpe
e1*98/14*0184*.. V17 S03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

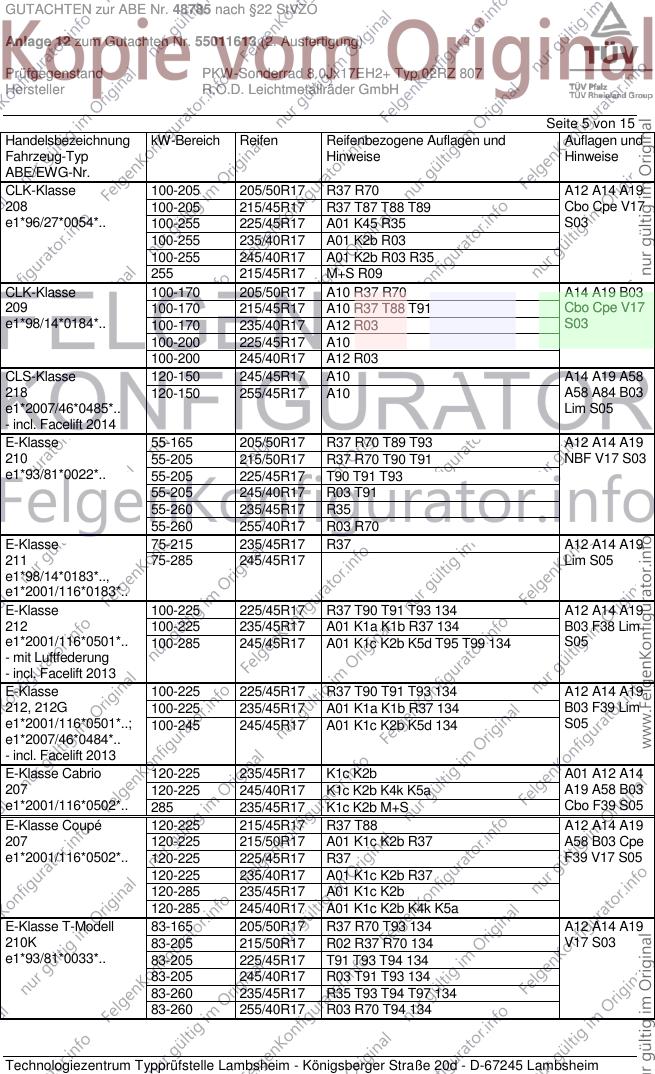

Seite 5 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLK-Klasse 100-205 205/50R17 R37 R70 A12 A14 A19
208 100-205 215/45R17 R37 T87 T88 T89 Cbo Cpe V17
e1*96/27*0054*.. 100-255 225/45R17 A01 K45 R35 S03
100-255 235/40R17 A01 K2b R03
100-255 245/40R17 A01 K2b R03 R35
255 215/45R17 M+S R09
CLK-Klasse 100-170 205/50R17 A10 R37 R70 A14 A19 B03
209 100-170 215/45R17 A10 R37 T88 T91 Cbo Cpe V17
e1*98/14*0184*.. 100-170 235/40R17 A12 R03 S03
100-200 225/45R17 A10
100-200 245/40R17 A12 R03
CLS-Klasse 120-150 245/45R17 A10 A14 A19 A58
218 120-150 255/45R17 A10 A58 A84 B03
e1*2007/46*0485*.. Lim S05
- incl. Facelift 2014
E-Klasse 55-165 205/50R17 R37 R70 T89 T93 A12 A14 A19
210 55-205 215/50R17 R37 R70 T90 T91 NBF V17 S03
e1*93/81*0022*.. 55-205 225/45R17 T90 T91 T93
55-205 245/40R17 R03 T91
55-260 235/45R17 R35
55-260 255/40R17 R03 R70
E-Klasse 75-215 235/45R17 R37 A12 A14 A19
211 75-285 245/45R17 Lim S05
e1*98/14*0183*..,
e1*2001/116*0183*..
E-Klasse 100-225 225/45R17 R37 T90 T91 T93 134 A12 A14 A19
212 100-225 235/45R17 A01 K1a K1b R37 134 B03 F38 Lim
e1*2001/116*0501*.. 100-285 245/45R17 A01 K1c K2b K5d T95 T99 134 S05
- mit Luftfederung
- incl. Facelift 2013
E-Klasse 100-225 225/45R17 R37 T90 T91 T93 134 A12 A14 A19
212, 212G 100-225 235/45R17 A01 K1a K1b R37 134 B03 F39 Lim
e1*2001/116*0501*..; 100-245 245/45R17 A01 K1c K2b K5d 134 S05
e1*2007/46*0484*..
- incl. Facelift 2013
E-Klasse Cabrio 120-225 235/45R17 K1c K2b A01 A12 A14
207 120-225 245/40R17 K1c K2b K4k K5a A19 A58 B03
e1*2001/116*0502*.. 285 235/45R17 K1c K2b M+S Cbo F39 S05
E-Klasse Coupé 120-225 215/45R17 R37 T88 A12 A14 A19
207 120-225 215/50R17 A01 K1c K2b R37 A58 B03 Cpe
e1*2001/116*0502*.. 120-225 225/45R17 R37 F39 V17 S05
120-225 235/40R17 A01 K1c K2b R37
120-285 235/45R17 A01 K1c K2b
120-285 245/40R17 A01 K1c K2b K4k K5a
E-Klasse T-Modell 83-165 205/50R17 R37 R70 T93 134 A12 A14 A19
210K 83-205 215/50R17 R02 R37 R70 134 V17 S03
e1*93/81*0033*.. 83-205 225/45R17 T91 T93 T94 134
83-205 245/40R17 R03 T91 T93 134
83-260 235/45R17 R35 T93 T94 T97 134
83-260 255/40R17 R03 R70 T94 134
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 6 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100-215 235/45R17 R37 T94 T97 134 A12 A14 A19
211K 100-285 245/45R17 134 Car S05
e1*2001/116*0213*..
E-Klasse T-Modell 100-225 235/45R17 K1a K1b R37 T97 134 A01 A12 A14
212 K 100-245 245/45R17 K1c K2b K5d T95 T99 134 A19 B03 Car
e1*2007/46*0200*.. F42 S05
- incl. Facelift 2013
E-Klasse T-Modell 100 - 225 235/45R17 K1a K1b R37 T97 134 A01 A12 A14
212 K 100 - 285 245/45R17 K1c K2b K5d T95 T99 134 A19 B03 Car
e1*2007/46*0200*.. F38 S05
- mit Luftfederung
- incl. Facelift 2013
GLA-Klasse 100-155 215/60R17 R70 A12 A14 A19
245G 100-155 225/55R17 A01 K1b K2b K6v A57 Flh S05
e1*2001/116* 100-155 225/60R17 A01 K1b K2b K6v
0470*06-.. 100-155 235/55R17 A01 K1a K1b K2b K5v K6x K8a
100-155 245/50R17 A01 K1c K2c K5a K5x K6g K6y K8i
100-155 245/55R17 A01 K1c K2c K5a K5x K6g K6y K8i
GLK-Klasse 100-225 235/60R17 K1c K2a K2b 130 A01 A12 A14
204X 100-225 245/55R17 K1c K2a K2b 132 A19 V17 S06
e1*2001/116*0480*.. 100-225 255/55R17 K1c K2c K5a K6a 130
S-Klasse 110-300 235/50R17 K42 K45 R37 T00 T96 134 A01 A12 A14
140 110-300 255/45R17 K42 K45 134 A19 V17 S02
F690,
e1*96/27*0056*..
S-Klasse 205-290 235/50R17 K42 K45 R37 T00 T96 134 A01 A12 A14
140C 205-290 255/45R17 K42 K45 134 A19 V17 S02
G165,
e1*96/27*0057*..
S-Klasse 145-326 225/55R17 K42 K56 134 A01 A12 A14
220 145-326 225/55R17 K42 K56 M+S R09 134 A19 A61 B03
e1*97/27*0099*.. 145-326 235/50R17 K41 K42 K56 T00 T96 134 NBF V17 S02
145-326 245/50R17 K41 K42 K45 K56 134
145-326 255/45R17 K41 K42 K45 K56 T98 134
S-Klasse 150-285 235/55R17 134 A12 A14 A19
221 150-285 245/50R17 134 B03 V00 V17
e1*2001/116*0335*.. 150-285 255/50R17 A01 K1a K1b K41 K42 134 S06
SLK 100-160 215/45R17 A12 A14 A19
170 100-160 225/45R17 A01 K41 K45 V17 S03
e1*95/54*0039*.. 100-160 225/45R17 R35
100-160 235/40R17 A01 K1a K41 K45 R02
100-160 235/40R17 R03
100-160 245/40R17 R03
100-160 255/40R17 A01 K2b R03 R70
SLK 120-170 205/50R17 R37 R70 A12 A14 A19
171 120-170 215/45R17 R37 V17 S03
e1*2001/116*0262*.. 120-170 225/45R17
120-170 245/40R17 A01 K2b R03
120-170 245/40R17 R03 SP2
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 7 von 15
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
SLK 32 AMG 260 205/50R17 A01 K41 M+S R37 R70 A12 A14 A19
170 260 215/45R17 M+S R37 S03
e1*95/54*0039*.. 260 225/45R17 A01 K41 K45 M+S
SLK 350 200,224 225/45R17 A12 A14 A19
171 200,224 245/40R17 R03 V17 S03
e1*2001/116*0262*..
SLK 55AMG 265,294 225/45R17 M+S A12 A14 A19
171, 171AMG B03 B60 S03
e1*2001/116*0262*..,
e1*2001/116*0321*..
SLK-Klasse 135, 150 215/45R17 R37 A12 A14 A19
172 135-225 225/45R17 V17 S05
e1*2007/46*0548*.. 135-225 235/40R17 A01 K2b
135-225 235/40R17 SP2
135-225 245/40R17 A01 K2b
135-225 245/40R17 SP2
Vaneo 55-92 205/40R17 K1c K2c T84 A01 A12 A14
414 55-92 215/40R17 K1c K2c K42 K46 T83 T85 T87 A19 S08
e1*98/14*0185*..,
e1*2001/116*0185*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 8 von 15
Spezielle Auflagen und Hinweise
126 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1260 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
128 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1280 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
130 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1300 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
132 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1320 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
134 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1340 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A19 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Gummiventile oder Metallschraubventile mit Befestigung von außen, die den Normen
DIN, E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensor
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet
sein. Die Ventile dürfen nicht über den Felgenrand hinausragen.
A39 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 11 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 9 von 15
A84 Die Vorgaben und Hinweise des Fahrzeugherstellers bezüglich der Verwendung von
Winterreifen (M+S-Profil) und Schneeketten sind zu beachten (s. Betriebsanleitung).
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

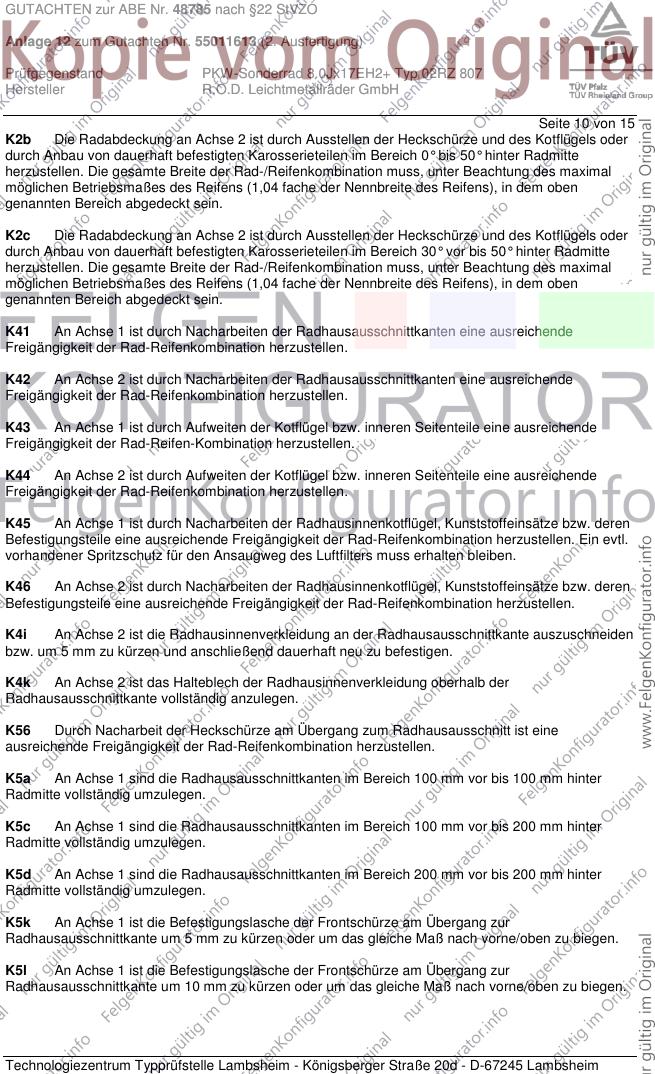

Seite 10 von 15
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K43 An Achse 1 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifen-Kombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5c An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

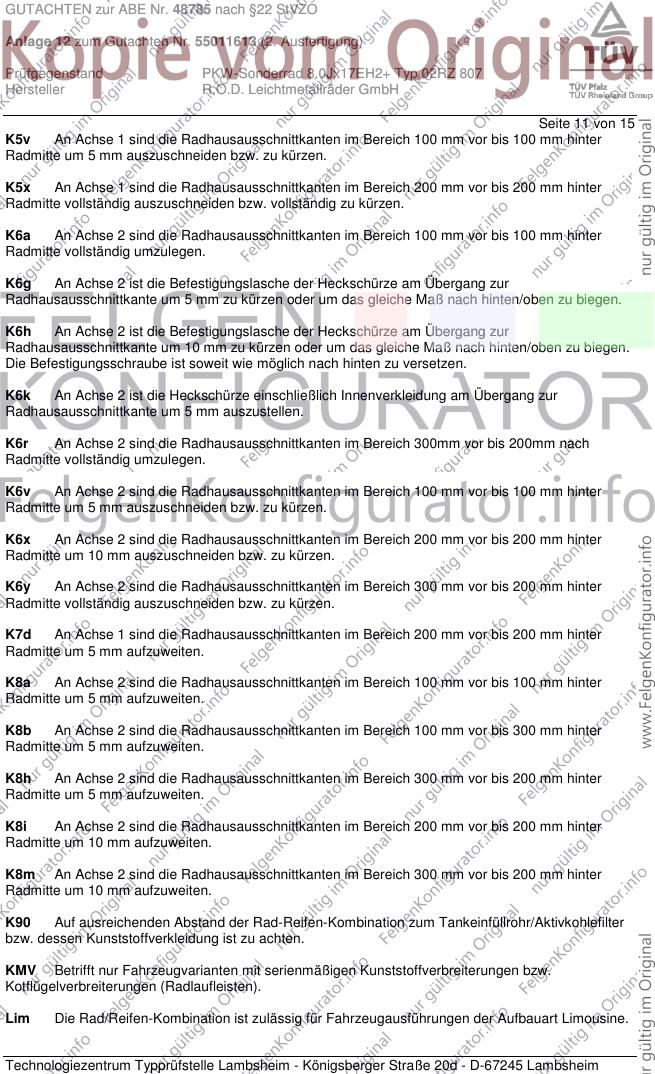

Seite 11 von 15
K5v An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K5x An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. vollständig zu kürzen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6k An Achse 2 ist die Heckschürze einschließlich Innenverkleidung am Übergang zur
Radhausausschnittkante um 5 mm auszustellen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6x An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm auszuschneiden bzw. zu kürzen.
K6y An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte vollständig auszuschneiden bzw. zu kürzen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte um 5 mm aufzuweiten.
K8b An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 300 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8i An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

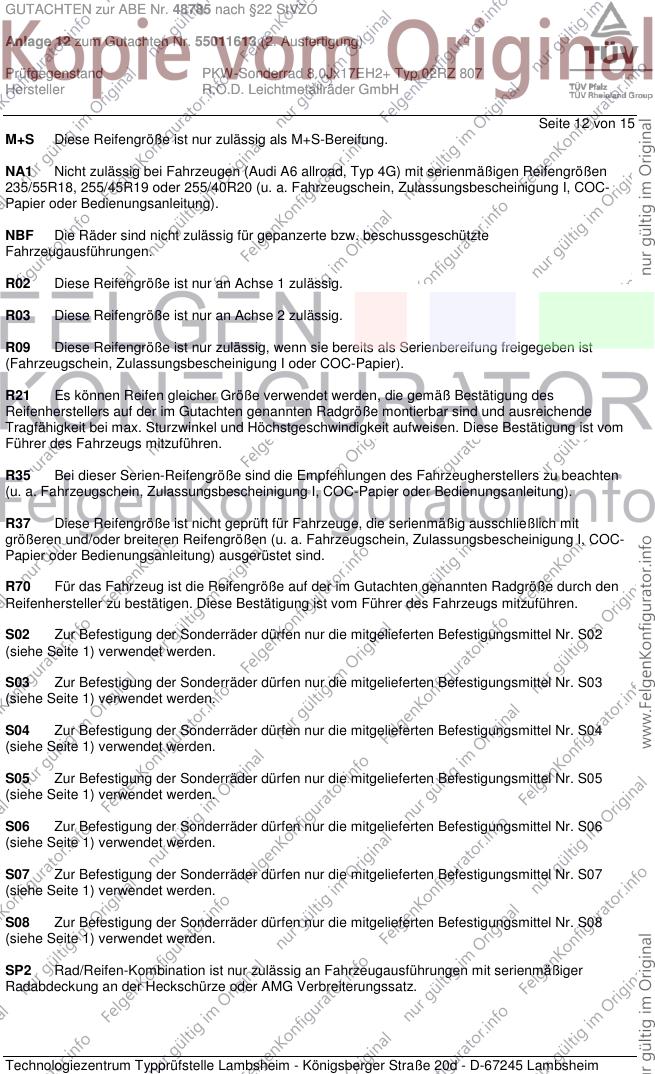

Seite 12 von 15
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02
(siehe Seite 1) verwendet werden.
S03 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03
(siehe Seite 1) verwendet werden.
S04 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04
(siehe Seite 1) verwendet werden.
S05 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05
(siehe Seite 1) verwendet werden.
S06 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06
(siehe Seite 1) verwendet werden.
S07 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07
(siehe Seite 1) verwendet werden.
S08 Zur Befestigung der Sonderräder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08
(siehe Seite 1) verwendet werden.
SP2 Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit serienmäßiger
Radabdeckung an der Heckschürze oder AMG Verbreiterungssatz.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 13 von 15
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH
Seite 14 von 15
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 225/45R17, 235/40R17, 245/40R17, 255/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17, 265/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/40R17 265/35R17, 275/35R17
Nr. 15 235/45R17 255/40R17, 265/40R17
Nr. 16 235/50R17 255/45R17
Nr. 17 235/55R17 255/50R17
Nr. 18 235/60R17 255/55R17
Nr. 19 245/40R17 255/40R17, 275/35R17
Nr. 20 245/45R17 265/40R17, 275/40R17
Nr. 21 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y92 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 342 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 24. Februar 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 15 und gilt für Sonderräder ab Herstellungsdatum September 2012.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48785 nach §22 StVZO
Anlage 12 zum Gutachten Nr. 55011613 (2. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8.0Jx17EH2+ Typ 02RZ 807
Hersteller R.O.D. Leichtmetallräder GmbH

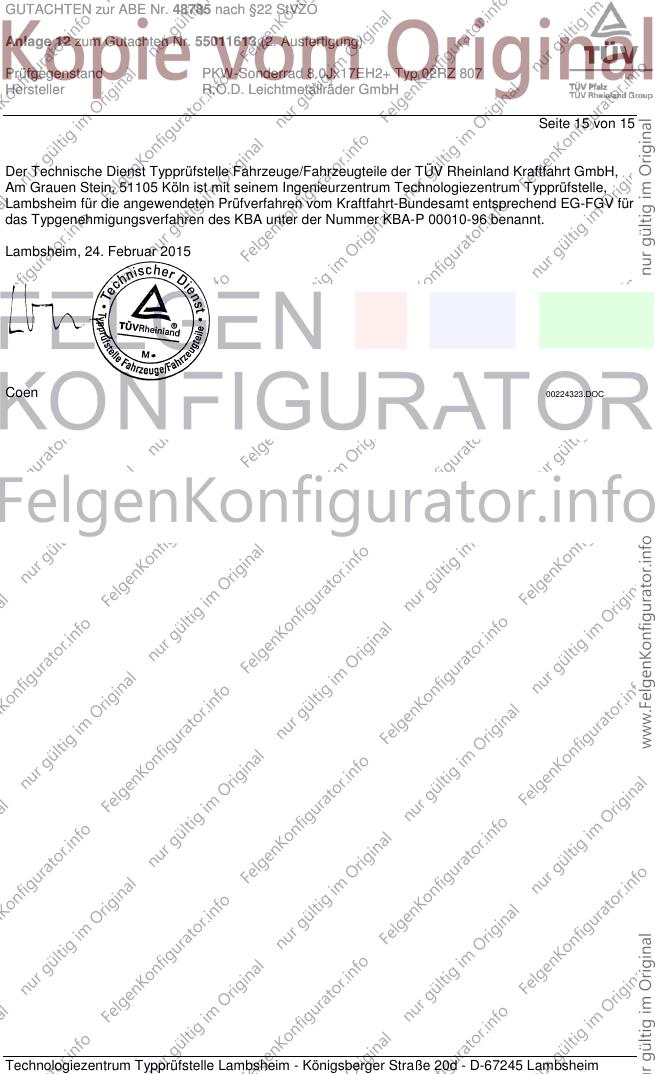

Seite 15 von 15
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 24. Februar 2015
Coen 00224323.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
