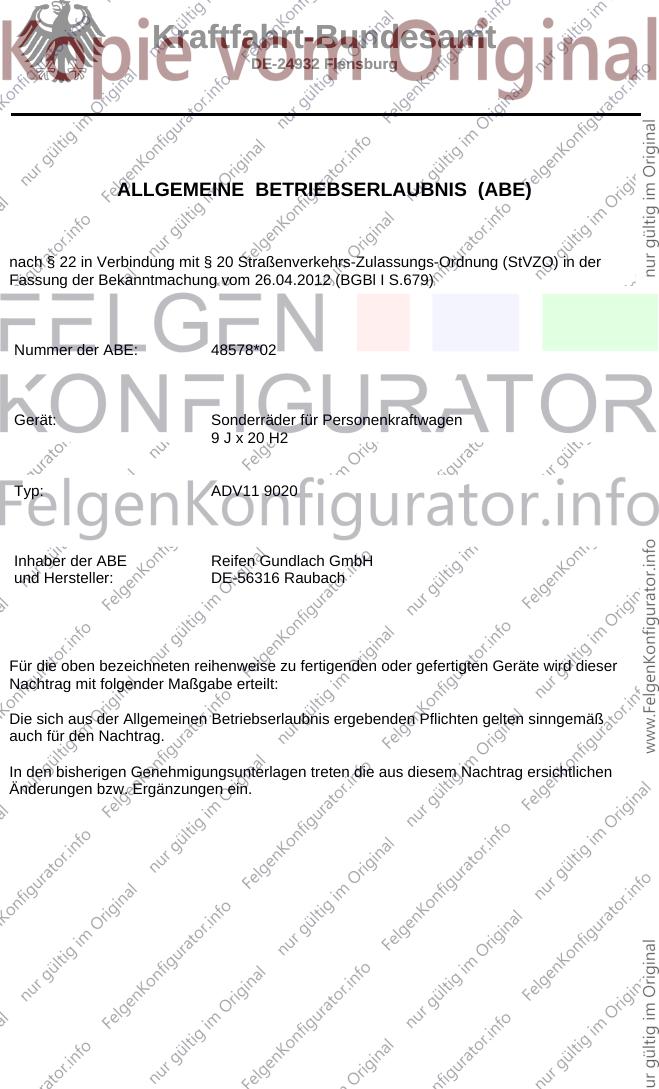

Kraftfahrt-Bundesamt
DE-24932 Flensburg
ALLGEMEINE BETRIEBSERLAUBNIS (ABE)
nach § 22 in Verbindung mit § 20 Straßenverkehrs-Zulassungs-Ordnung (StVZO) in der
Fassung der Bekanntmachung vom 26.04.2012 (BGBl I S.679)
Nummer der ABE: 48578*02
Gerät: Sonderräder für Personenkraftwagen
9 J x 20 H2
Typ: ADV11 9020
Inhaber der ABE Reifen Gundlach GmbH
und Hersteller: DE-56316 Raubach
Für die oben bezeichneten reihenweise zu fertigenden oder gefertigten Geräte wird dieser
Nachtrag mit folgender Maßgabe erteilt:
Die sich aus der Allgemeinen Betriebserlaubnis ergebenden Pflichten gelten sinngemäß
auch für den Nachtrag.
In den bisherigen Genehmigungsunterlagen treten die aus diesem Nachtrag ersichtlichen
Änderungen bzw. Ergänzungen ein.
Kraftfahrt-Bundesamt
DE-24932 Flensburg
2
Nummer der ABE: 48578*02

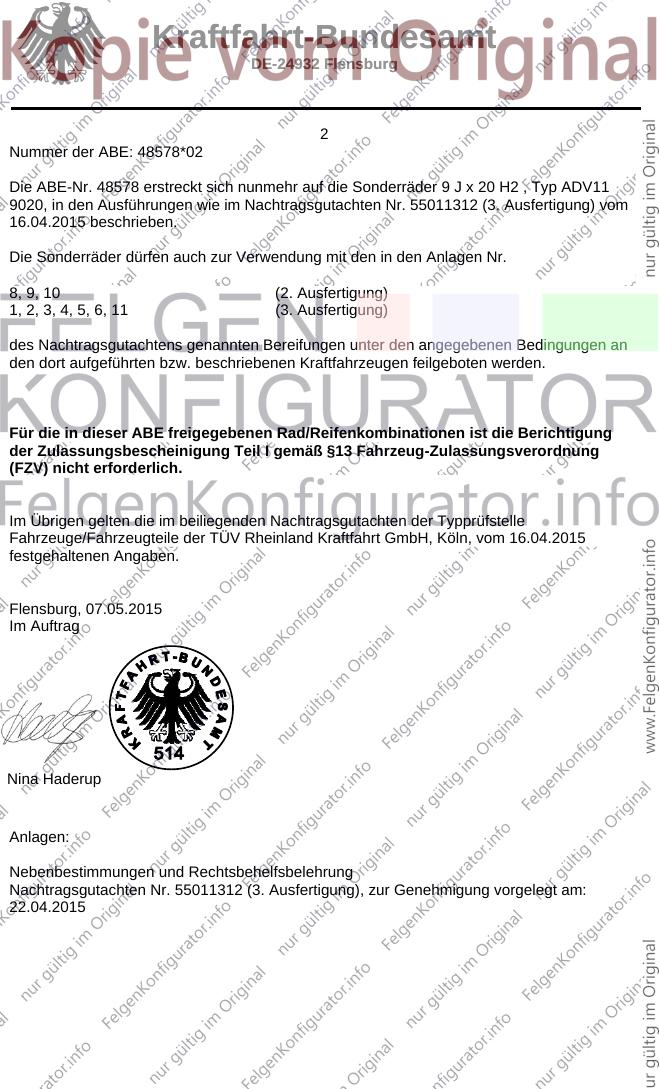

Die ABE-Nr. 48578 erstreckt sich nunmehr auf die Sonderräder 9 J x 20 H2 , Typ ADV11
9020, in den Ausführungen wie im Nachtragsgutachten Nr. 55011312 (3. Ausfertigung) vom
16.04.2015 beschrieben.
Die Sonderräder dürfen auch zur Verwendung mit den in den Anlagen Nr.
8, 9, 10 (2. Ausfertigung)
1, 2, 3, 4, 5, 6, 11 (3. Ausfertigung)
des Nachtragsgutachtens genannten Bereifungen unter den angegebenen Bedingungen an
den dort aufgeführten bzw. beschriebenen Kraftfahrzeugen feilgeboten werden.
Für die in dieser ABE freigegebenen Rad/Reifenkombinationen ist die Berichtigung
der Zulassungsbescheinigung Teil I gemäß §13 Fahrzeug-Zulassungsverordnung
(FZV) nicht erforderlich.
Im Übrigen gelten die im beiliegenden Nachtragsgutachten der Typprüfstelle
Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH, Köln, vom 16.04.2015
festgehaltenen Angaben.
Flensburg, 07.05.2015
Im Auftrag
Nina Haderup
Anlagen:
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nachtragsgutachten Nr. 55011312 (3. Ausfertigung), zur Genehmigung vorgelegt am:
22.04.2015
Kraftfahrt-Bundesamt
DE-24932 Flensburg
Nummer der ABE: 48578*02
- Anlage -
Nebenbestimmungen und Rechtsbehelfsbelehrung
Nebenbestimmungen
Die in der bisherigen Genehmigung enthaltenen Auflagen gelten auch für diesen Nachtrag.
Rechtsbehelfsbelehrung
Gegen diese Genehmigung kann innerhalb eines Monats nach Bekanntgabe Widerspruch
erhoben werden. Der Widerspruch ist beim Kraftfahrt-Bundesamt, Fördestraße 16,
24944 Flensburg, schriftlich oder zur Niederschrift einzulegen.

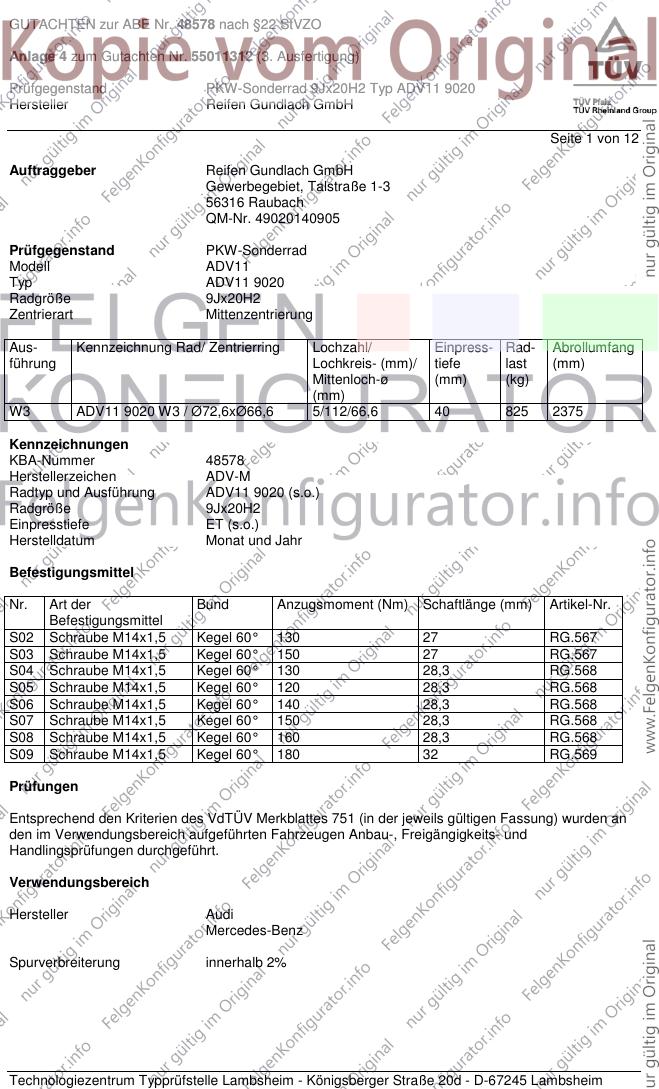

GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 1 von 12
Auftraggeber Reifen Gundlach GmbH
Gewerbegebiet, Talstraße 1-3
56316 Raubach
QM-Nr. 49020140905
Prüfgegenstand PKW-Sonderrad
Modell ADV11
Typ ADV11 9020
Radgröße 9Jx20H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
W3 ADV11 9020 W3 / Ø72,6xØ66,6 5/112/66,6 40 825 2375
Kennzeichnungen
KBA-Nummer 48578
Herstellerzeichen ADV-M
Radtyp und Ausführung ADV11 9020 (s.o.)
Radgröße 9Jx20H2
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Bund Anzugsmoment (Nm) Schaftlänge (mm) Artikel-Nr.
Befestigungsmittel
S02 Schraube M14x1,5 Kegel 60° 130 27 RG.567
S03 Schraube M14x1,5 Kegel 60° 150 27 RG.567
S04 Schraube M14x1,5 Kegel 60° 130 28,3 RG.568
S05 Schraube M14x1,5 Kegel 60° 120 28,3 RG.568
S06 Schraube M14x1,5 Kegel 60° 140 28,3 RG.568
S07 Schraube M14x1,5 Kegel 60° 150 28,3 RG.568
S08 Schraube M14x1,5 Kegel 60° 160 28,3 RG.568
S09 Schraube M14x1,5 Kegel 60° 180 32 RG.569
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 2 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/35R20 R37 T90 A12 A14 A21
B8, B81 88-200 245/30R20 A01 K1a K1b K2b K56 T90 Car Lim S05
e1*2001/116*0430*..; 88-200 255/30R20 A01 K1c K2b K41 K45 K56 T88 T92
e13*2007/46*1084*.. 88-200 265/30R20 A01 K1c K2b K41 K44 K45 K46 K56
T90 T94
Audi A6 / A6 Avant 100-185 245/35R20 T95 A12 A14 A21
4G, 4G1 100-185 255/35R20 T93 T97 A57 B90 BnK
e1*2007/46*0436*..; 100-185 265/35R20 A01 K1a K2b T95 Car Lim NA1
e13*2007/46*1147*.. S05
- incl. Facelift 2014
Audi A6 allroad 150-245 235/45R20 T00 T96 A12 A14 A21
4G, 4G1 150-245 245/40R20 T99 A56 Car KMV
e1*2007/46*0436*..; 150-245 255/40R20 A01 K6w T01 T97 S05
e13*2007/46*1147*..
- incl. Facelift 2014
Audi Q5 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 S06
e1*2001/116*0473*..;
e1*2001/116*0497*..,
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
Audi Q5 100-200 235/45R20 A12 A14 A21
8R, 8R1, 8R2 100-200 245/45R20 KMV S06
e1*2001/116*0473*..;
e1*2001/116*0497*..;
e13*2007/46*1083*..;
e13*2007/46*1179*..
- incl. Facelift 2012
- mit Radhaus-
Verbreiterungen
Audi S4 245 245/30R20 K1a K1b K2b K56 Lim T90 A01 A12 A14
B8, B81 245 255/30R20 Car K1c K2b K41 K45 K56 Lim T92 A21 S05
e1*2001/116*0430*..; 245 265/30R20 Car K1c K2b K41 K44 K45 K46 K56
e13*2007/46*1084*.. Lim T90 T94
Audi S6 / S6 Avant 309, 331 255/35R20 T97 A12 A14 A21
4G, 4G1 309, 331 265/35R20 A01 K1a K2b T95 T99 A56 BnK Car
e1*2007/46*0436*..; Lim S05
e13*2007/46*1147*..
- incl. Facelift 2014
A45 AMG 4matic 265 245/30R20 K1c K2c K4i K5d K5k K6h K7d K8m A01 A12 A14
176, 245G, -/AMG T90 A21 A56 Flh
e1*2007/46*0928*..; S04
e1*2007/46*1163*..
e1*2007/46*1207*..
e1*2001/116*
0470*04-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 3 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 85-155 225/35R20 K1c K2b K5k T90 A01 A12 A14
204 85-155 235/30R20 K1c K2b R70 T88 A21 A58 Lim
e1*2001/116* 85-155 245/30R20 K1c K2b K5d T90 V20 S04
0431*29-.. 85-155 255/30R20 K2a K2b K4i K6g K6r R03 T92
(FIN: WDD205...) 85-155 265/30R20 K2c K4i K6h K6r K8h R03
C-Klasse 4matic 150, 245 225/35R20 K1c K2b K5k T90 A01 A12 A14
204 150, 245 255/30R20 K2a K2b K4i K6g K6r R03 T92 A21 A56 Lim
e1*2001/116* 150, 245 265/30R20 K2c K4i K6h K6r K8h R03 V20 S04
0431*29-..
(FIN: WDD205...)
C-Klasse T-Modell 85-135,155 225/35R20 K2b R03 T90 A01 A12 A14
204K 85-135,155 245/30R20 K1c K2b K5d T90 A21 A58 Car
e1*2001/116* 85-155 225/35R20 K1c K5k R02 V20 S04
0457*25-.. 85-155 255/30R20 K2a K2b K4i K6g K6r R03 T92
(FIN: WDD205...) 85-155 265/30R20 K2c K4i K6h K6r K8h R03
C-Klasse T-Modell 150, 245 225/35R20 K1c K2b K5k T90 A01 A12 A14
4matic 150, 245 255/30R20 K2a K2b K4i K6g K6r R03 T92 A21 A56 Car
204K 150, 245 265/30R20 K2c K4i K6h K6r K8h R03 V20 S04
e1*2001/116*
0457*25-..
(FIN: WDD205...)
CL-Klasse 220-368 245/35R20 T91 T95 A12 A14 A21
215 220-368 275/30R20 A01 K2c K42 K56 R03 R21 V20 S07
e1*98/14*0113*..
CL-Klasse 285 245/35R20 R37 T91 T95 A12 A14 A21
216 285,320 255/35R20 T93 T97 Cpe V00 VS0
e1*2001/116*0372*.. 285,320 265/30R20 A01 K1a K1b K41 T94 S07
285,320 265/35R20 A01 K1a K1b K41 T95 T99
285,320 275/30R20 R03 T97
285,320 275/35R20 R03
CLA 45 AMG 4matic 265 245/30R20 K1c K2c K4i K5d K5k K6h K7d K8m A01 A12 A14
245G, -/AMG T90 A21 A56 Lim
e1*2007/46*1207*..; S04
e1*2001/116*
0470*04-..
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212 A21 A58 F38
e1*2001/116*0501*.. Lim S02
- mit Luftfederung
- incl. Facelift 2013
E-Klasse 100-200 245/30R20 K1c K2b K5d T90 A01 A12 A14
212, 212G A21 A58 F39
e1*2001/116*0501*..; Lim S02
e1*2007/46*0484*..
- incl. Facelift 2013
GLA 45 AMG 4matic 265 235/35R20 T92 A12 A14 A21
245G, -/AMG 265 235/40R20 A56 S04
e1*2001/116*0470*..; 265 245/35R20 A01 K2b K6v
e1*2007/46*1207*.. 265 245/40R20 A01 G01 K2b K6v
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 4 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLA-Klasse 100-155 235/35R20 A12 A14 A21
245G 100-155 235/40R20 A57 Flh S04
e1*2001/116* 100-155 245/35R20 A01 K1a K2b K6v
0470*06-.. 100-155 245/40R20 A01 G01 K1b K2b K6v
GLK-Klasse 100-225 235/45R20 A12 A14 A21
204X 100-225 245/40R20 A01 K1b V20 S03
e1*2001/116*0480*.. 100-225 245/45R20 A01 K1b
100-225 255/40R20 A01 K1c K2a K2b
100-225 275/35R20 A01 K2c K6a R03
100-225 275/40R20 A01 K2c K6a R03
M-Klasse 110-173 255/50R20 A01 G01 K2b KOV R37 165 A12 A14 A21
163 110-173 255/50R20 A01 G01 KMV R37 165 S08
e1*96/79*0083*.. 110-215 275/40R20 A01 K2b KOV T02 165
110-255 275/40R20 KMV T02 165
M-Klasse 140-285 255/45R20 K1b T01 T05 165 A01 A12 A14
164 140-285 265/45R20 K1b 165 A21 F38 S07
e1*2001/116*0315*.. 140-285 275/40R20 K1c K2b 165
- mit Luftfederung
M-Klasse 140-285 255/45R20 K1c T01 T05 165 A01 A12 A14
164 140-285 265/45R20 K1c K2b 165 A21 F39 S07
e1*2001/116*0315*.. 140-285 275/40R20 K1c K2b 165
- ohne Luftfederung
M-Klasse 150-190 245/45R20 K2b R37 T03 165 A01 A12 A14
166 150-245 255/45R20 K2b T01 T05 165 A21 A56 ML8
e1*2007/46*0598*.. 150-245 265/40R20 K1a K1b K2b T00 T04 165 NBF S07
150-245 265/45R20 K1a K1b K2b 165
150-245 275/40R20 K1a K1b K2c T02 T06 165
ML 63 AMG 386, 410 255/45R20 M+S T05 165 A12 A14 A21
166, 166AMG 386, 410 265/45R20 165 A56 S07
e1*2007/46*0598*..; 386, 410 275/40R20 A01 K1a K1b K2c T06 165
e1*2007/46*0826*..;
R-Klasse 140-285 255/45R20 K1c K2c 165 A01 A12 A14
251 140-285 265/45R20 K1c K2c 165 A21 S07
e1*2001/116*0341*.. 140-285 275/40R20 K1c K2c K75 165
S-Klasse 110-300 245/35R20 K42 T91 T95 A01 A12 A14
140 110-300 255/35R20 K42 K45 T93 T97 A21 R21 V20
F690, 110-300 265/35R20 K41 K42 K45 T95 T99 S07
e1*96/27*0056*.. 110-300 275/30R20 K2b K42 R03
S-Klasse 205-290 245/35R20 K42 T91 T95 A01 A12 A14
140C 205-290 255/35R20 K42 K45 T93 T97 A21 R21 V20
G165, 205-290 265/35R20 K41 K42 K45 T95 T99 S07
e1*96/27*0057*.. 205-290 275/30R20 K2b K42 R03
S-Klasse 145-368 245/35R20 T91 T95 A12 A14 A21
220 145-368 275/30R20 A01 K2b K42 K56 R03 A61 NBF R21
e1*97/27*0099*.. V20 S07
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 5 von 12
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 150-285 245/35R20 R37 T95 A12 A14 A21
221 150-320 255/35R20 T93 T97 V00 VS0 S07
e1*2001/116*0335*.. 150-320 265/30R20 T94
150-320 265/35R20 T95
150-320 275/30R20 R03 T97
150-320 275/35R20 R03
S-Klasse 150-335 245/40R20 A10 T95 T99 A14 A21 A57
222, 221 150-335 255/35R20 A32 T97 BnK Lim V20
e1*2007/46*0960*..; 150-335 255/40R20 A90 T01 T97 X93 S07
e1*2001/116* 150-335 275/35R20 A12 R03
0335*19-..
ab Modell 2013
(FIN: WDD222...)
S63, S65 -/AMG 430, 463 255/40R20 A90 M+S T01 T97 A14 A21 A57
221, 221AMG B79 BmK Lim
e1*2001/116*0335*20-.; S07
e1*2001/116*0396*09-.
ab Modell 2013
(FIN: WDD222...)
V-Klasse/Vito 100-140 235/40R20 G90 K1c K2b K5d K5i K5l T96 165 A01 A12 A14
639/2, 639/4 100-140 245/40R20 G90 K1c K2b K5d K5i K5l T99 165 A21 A58 AHa
e1*2007/46*0457*09-.. 100-140 255/35R20 K1c K2c K5d K5i K5l T97 165 S09
e1*2007/46*0458*08-..
(FIN: WDF447...)
nur Heckantrieb
Vito 65, 84 235/40R20 G90 K1c K2b K5d K5i K5l T96 165 A01 A12 A14
639/2, 639/4 65, 84 245/40R20 G90 K1c K2b K5d K5i K5l T99 165 A21 A58 AFa
e1*2007/46*0457*09-.. 65, 84 255/35R20 K1c K2c K5d K5i K5l T97 165 S09
e1*2007/46*0458*08-..
(FIN: WDF447...)
nur Frontantrieb
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

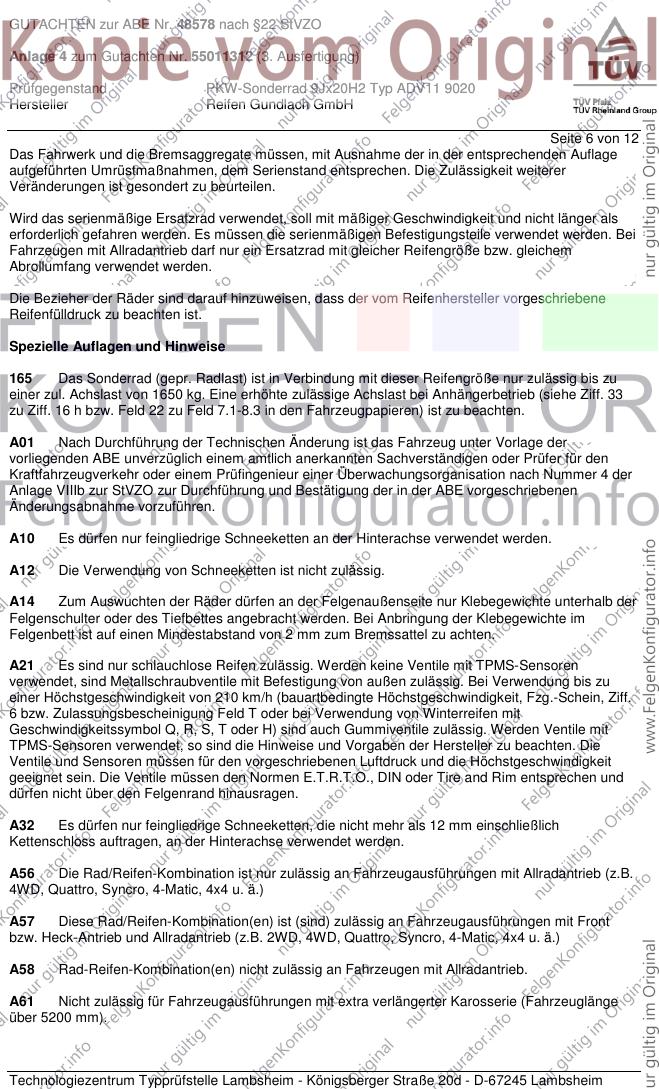

GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 6 von 12
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
165 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1650 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 7 von 12
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B79 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 420 mm
an Achse 1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
BmK Die Sonderräder sind nur an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des
Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-
R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a.
Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu
überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

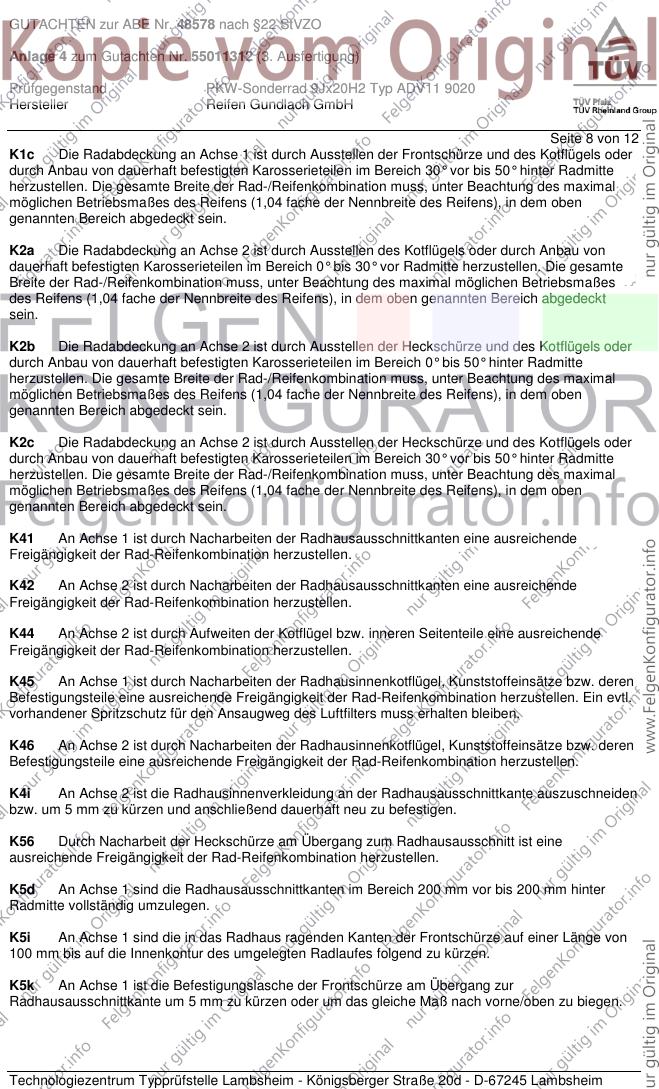

GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 8 von 12
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 9 von 12
K5l An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
K6a An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K6v An Achse 2 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter

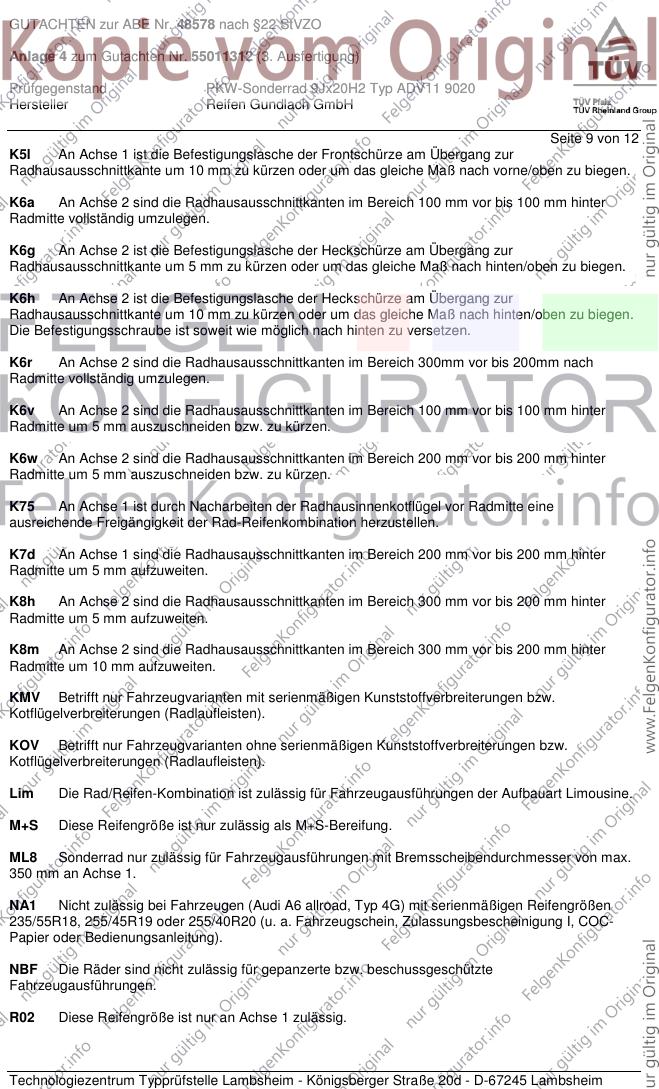

Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K6w An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm auszuschneiden bzw. zu kürzen.
K75 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel vor Radmitte eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K7d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8h An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K8m An Achse 2 sind die Radhausausschnittkanten im Bereich 300 mm vor bis 200 mm hinter
Radmitte um 10 mm aufzuweiten.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßigen Kunststoffverbreiterungen bzw.
Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
ML8 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser von max.
350 mm an Achse 1.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 10 von 12
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
S08 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S08 (siehe
Seite 1) verwendet werden.
S09 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S09 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T05 Reifen (LI 105) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1850 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 11 von 12
T06 Reifen (LI 106) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1900 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V20 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 225/35R20 255/30R20, 265/30R20
Nr. 2 235/30R20 265/25R20, 275/25R20, 285/25R20
Nr. 3 235/35R20 265/30R20
Nr. 4 235/45R20 255/40R20, 265/40R20
Nr. 5 245/30R20 285/25R20, 295/25R20
Nr. 6 245/35R20 275/30R20, 285/30R20, 295/30R20
Nr. 7 245/40R20 275/35R20, 285/35R20
Nr. 8 245/45R20 275/40R20
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48578 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55011312 (3. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9Jx20H2 Typ ADV11 9020
Hersteller Reifen Gundlach GmbH
Seite 12 von 12

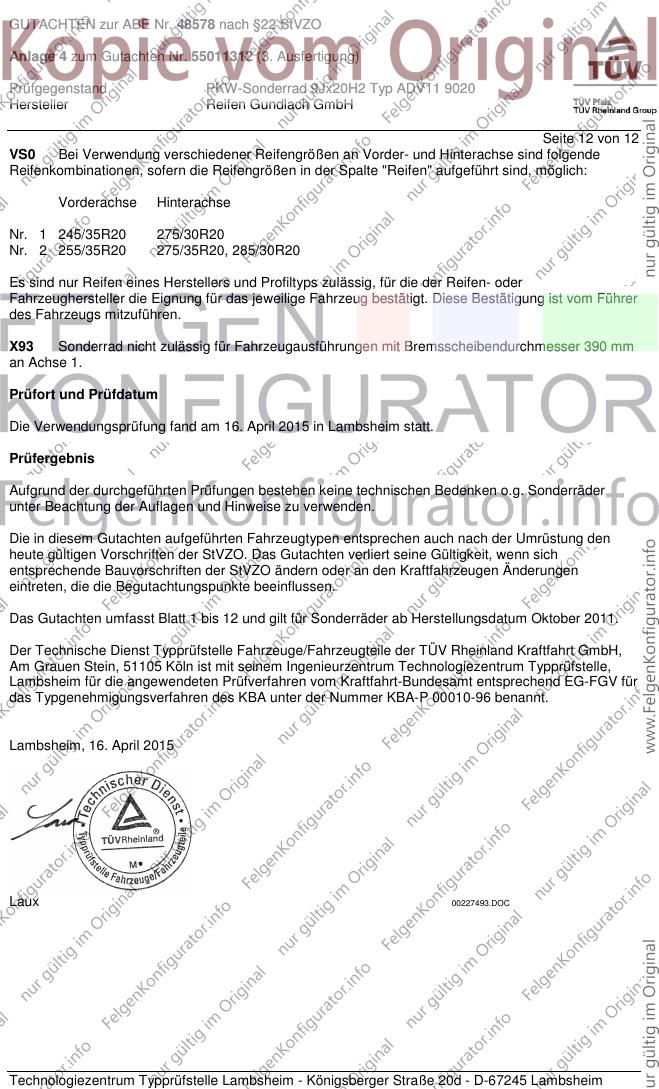

VS0 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 245/35R20 275/30R20
Nr. 2 255/35R20 275/35R20, 285/30R20
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 16. April 2015 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 12 und gilt für Sonderräder ab Herstellungsdatum Oktober 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 16. April 2015
Laux 00227493.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
