GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 1 von 13
Auftraggeber Brock Alloy Wheels Deutschland GmbH
Schleidener Straße 32
53919 Weilerswist - Derkum
QM-Nr. 49 02 0400809
Prüfgegenstand PKW-Sonderrad
Modell B29
Typ B29-808
Radgröße 8,0Jx18EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (mm) (kg)
D3 B29-808 D3 / ohne Ring 5/112/66,6 45 750 2250
Kennzeichnungen
KBA-Nummer 48567
§ 22 48567*04
Herstellerzeichen BROCK ALLOY WHEELS
Radtyp und Ausführung B29-808 (s.o.)
Radgröße 8,0Jx18EH2+
Einpresstiefe ET (s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kegel 60° 120 28
S03 Schraube M14x1,5 Kegel 60° 130 28
S04 Schraube M14x1,5 Kegel 60° 150 28
S05 Schraube M14x1,5 Kegel 60° 160 33
S06 Schraube M14x1,5 Kegel 60° 180 33
S07 Schraube M14x1,5 Kegel 60° 180 30
Brock Typ C17D30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 2 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 215/45R18 A13 R37 T89 T93 A14 A21 Car
B8, B81 88-140 215/45R18 A13 M+S T89 T93 Lim V18 S02
e1*2001/116*0430*..; 88-195 225/45R18 A33 R37 T91 T95
e13*2007/46*1084*.. 88-195 235/40R18 A12 R37
(FIN: WAUZZZ8K...) 88-200 225/45R18 A33 M+S T91 T95
88-200 235/40R18 A12 M+S
88-200 245/40R18 A12
Audi A6 / A6 Avant 100-200 225/50R18 T95 T99 A12 A14 A21
4G, 4G1 100-200 235/50R18 A57 B90 Car
e1*2007/46*0436*..; 100-200 245/45R18 T00 T96 Lim NA1 S02
e13*2007/46*1147*.. 100-200 255/45R18
- incl. Facelift 2014
Audi S4 245 225/45R18 A33 M+S T91 T95 A14 A21 Car
B8, B81 245 235/40R18 A12 M+S T91 T93 Lim S02
e1*2001/116*0430*..; 245 245/40R18 A12
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
A-Klasse 60-142 215/40R18 K1c K2b K42 A01 A12 A14
§ 22 48567*04
169 60-142 225/35R18 K14 K1c K2b K41 K42 T83 T87 A21 S03
e1*2001/116*0288*..
A-Klasse 66-135 215/40R18 T85 T89 A12 A14 A21
176, 245G 66-160 225/40R18 A01 K2b A57 Flh V00
e1*2007/46*0928*..; 66-160 235/35R18 A01 K1a K2b T86 T90 V18 S03
e1*2001/116*0470*04-.. 66-160 235/40R18 A01 K1a K2b K5d
66-160 245/35R18 A01 K1c K2b K5d
A45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A21
176, 245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Flh S03
e1*2007/46*0928*..; 265, 280 235/40R18
e1*2007/46*1163*.. 265, 280 245/35R18 A01 K1a K1b T92
e1*2007/46*1207*..
e1*2001/116*0470*04-..
B-Klasse 70-142 205/40R18 T82 T86 A12 A14 A21
245 70-142 215/40R18 S03
e1*2001/116*0314*.. 70-142 225/35R18 A01 K42 T83 T87
70-142 225/40R18 A01 K42
B-Klasse 66-135 215/40R18 K2b T85 T89 A01 A12 A14
246, 245G 66-155 225/40R18 K2b A21 A57 NoE
e1*2007/46*0751*..; 66-155 235/35R18 K1a K1b K2b T86 T90 S03
e1*2001/116*
0470*04-..
- incl. Facelift 2014
B-Klasse electric drive 65 (132) 215/45R18 A12 A14 A21
245G 65 (132) 225/40R18 T92 A58 Flh KMV
e1*2001/116*0470*.. 65 (132) 225/45R18 S03
(28kWh-Batterie) 65 (132) 235/40R18
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 3 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-215 215/40R18 R37 T89 A12 A14 A21
204 88-225 225/40R18 T88 T89 Cpe Lim V18
e1*2001/116*0431*.. 88-225 235/35R18 T90 S03
- Limousine/Coupe 88-225 235/40R18 A01 G01
- incl. Facelift 2011 88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T88
(FIN: WDD204...) T89
C-Klasse 85-155 215/45R18 A10 R37 T89 T93 A14 A21 A58
204 85-180 225/45R18 A32 T91 T95 Lim MHy V18
e1*2001/116*0431*29-.. 85-180 235/40R18 A12 T91 T95 S03
(FIN: WDD205...) 85-180 245/40R18 A12
C-Klasse 4matic 125-245 225/45R18 A32 A14 A21 A56
204 125-245 235/40R18 A12 Lim V18 S03
e1*2001/116*0431*29-.. 125-245 245/40R18 A12 R03
(FIN: WDD205...)
C-Klasse Coupé / Cabrio 115-180 225/45R18 A32 A14 A21 A58
204 115-180 235/40R18 A12 Cbo Cpe V18
e1*2001/116* 115-180 245/40R18 A12 S03
0431*37-..
(FIN: WDD205...)
§ 22 48567*04
C-Klasse Coupé / Cabrio 125-245 225/45R18 A32 A14 A21 A56
4matic 125-245 235/40R18 A12 Cbo Cpe V18
204 125-245 245/40R18 A12 R03 S03
e1*2001/116*0431*37-..
(FIN: WDD205...)
C-Klasse T-Modell 115,135 215/40R18 R03 R37 T89 A12 A14 A21
204K 88-170 215/40R18 R02 R37 T85 T89 Car V18 S03
e1*2001/116*0457*.. 88-200 235/35R18 T90
- incl. Facelift 2011 88-225 225/40R18 T89 T91 T92
(FIN: WDD204...) 88-225 235/40R18 A01 G01 T91 T93
88-225 245/35R18 A01 K1a K1b K2b K41 K42 K56 T89
T92
C-Klasse T-Modell 85-155 215/45R18 A10 R37 T89 T93 A14 A21 A58
204K 85-180 225/45R18 A32 T91 T95 Car MHy V18
e1*2001/116*0457*25-.. 85-180 235/40R18 A12 T91 T95 S03
(FIN: WDD205...) 85-180 245/40R18 A12 T93 T97
C-Klasse T-Modell 4matic 125-245 215/45R18 A14 A21 A56
204K 125-245 225/45R18 A32 T91 T95 Car V18 S03
e1*2001/116*0457*25-.. 125-245 235/40R18 A12 T91 T95
(FIN: WDD205...) 125-245 245/40R18 A12 R03
CL-Klasse 220-368 245/45R18 R35 R37 A12 A14 A21
215 B03 S04
e1*98/14*0113*..
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A21
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Lim S03
e1*2007/46*1207*..; 265, 280 235/40R18
e1*2001/116*0470*04-.. 265, 280 245/35R18 A01 K1a K1b T92
CLA 45 AMG 4matic 265, 280 215/45R18 M+S A12 A14 A21
245G, -/AMG 265, 280 225/40R18 M+S T92 A56 Car S03
e1*2007/46*1207*..; 265, 280 235/40R18
e1*2001/116*0470*12-.. 265, 280 245/35R18 A01 K1a K1b T92
- Shooting Brake
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 4 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLA-Klasse 80-130 215/40R18 T85 T89 A12 A14 A21
117, 245G 80-160 225/40R18 A01 K2b A57 Lim S03
e1*2007/46*1007*..; 80-160 235/35R18 A01 K1a K1b K2b T86 T90
e1*2001/116*0470*04-.. 80-160 235/40R18 A01 K1a K1b K2b K5d
CLA-Klasse Shooting Brake 80-130 215/40R18 T85 T89 A12 A14 A21
245G 80-160 225/40R18 A01 K2b A57 Car S03
e1*2001/116*0470*12-.. 80-160 235/35R18 A01 K1a K1b K2b T86 T90
80-160 235/40R18 A01 K1a K1b K2b K5d
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A21 A57
212 100-225 225/40R18 A10 R37 T91 T92 B03 B10 F38
e1*2001/116*0501*.. 100-225 235/40R18 A10 R37 T91 T93 Lim NoH V01
- mit Luftfederung 100-285 245/40R18 A32 T93 T97 V18 S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 110-190 225/45R18 A10 R37 T91 T95 A14 A21 A58
212 110-190 225/50R18 A10 R37 B60 Lim V18
e1*2001/116*0501*25-.. 110-190 235/45R18 A10 R37 T94 T98 S04
(FIN: WDD213...) 110-190 245/40R18 A10 T93 T97
110-190 245/45R18 A10
§ 22 48567*04
110-190 255/45R18 A12
E-Klasse 100-150 215/45R18 A10 R37 T93 A14 A21 A57
212, 212G 100-225 225/40R18 A10 R37 T91 T92 B03 B10 F39
e1*2001/116*0501*..; 100-225 235/40R18 A10 R37 T91 T93 Lim NoH V01
e1*2007/46*0484*.. 100-245 245/40R18 A32 V18 S03
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 4matic 135 225/45R18 A10 R37 T91 T95 A14 A21 A56
212 135 225/50R18 A10 R37 B60 Lim V18
e1*2001/116*0501*25-.. 135 235/45R18 A10 R37 T94 T98 S04
(FIN: WDD213...) 135, 245 245/40R18 A10 T93 T97
135, 245 245/45R18 A10
135, 245 255/45R18 A12
E-Klasse Cabrio 120-245 235/40R18 A32 A14 A21 A58
207 120-245 245/35R18 A12 T89 T92 Cbo F39 S03
e1*2001/116*0502*.. 285 235/40R18 A32 M+S
(FIN: WDD207...)
E-Klasse Coupé 120-225 215/40R18 A11 R37 T89 A14 A21 A58
207 120-225 225/40R18 A32 R37 T88 T89 Cpe F39 V18
e1*2001/116*0502*.. 120-225 235/35R18 A32 R37 T90 S03
(FIN: WDD207...) 120-225 245/35R18 A12 T88 T89
120-285 235/40R18 A32
E-Klasse T-Modell 100-215 235/40R18 A10 R37 T95 X77 150 A14 A21 A57
212 K 100-245 245/40R18 A32 T97 150 B03 B10 Car
e1*2007/46*0200*.. F42 NoH S03
- incl. Facelift 2013
(FIN: WDD212...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 5 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 100 - 215 235/40R18 A32 NoD R37 T95 X77 150 A14 A21 A57
212 K 100 - 285 245/40R18 A32 T97 150 B03 B10 Car
e1*2007/46*0200*.. F38 NoH S03
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 110-190 225/45R18 A10 R37 T95 X77 A14 A21 A58
R1ES 110-190 225/50R18 A10 R37 T95 T99 B60 Car KOV
e1*2007/46*1560*.. 110-190 235/45R18 A10 R37 T94 T98 V18 S04
(FIN: WDD213...) 110-190 245/40R18 A10 T97 X77
110-190 245/45R18 A10 T00 T96
110-190 255/45R18 A12
GLA 45 AMG 4matic 265, 280 215/55R18 M+S R70 A12 A14 A21
245G, -/AMG 265, 280 225/50R18 M+S A56 S03
e1*2001/116*0470*..; 265, 280 235/45R18 M+S
e1*2007/46*1207*.. 265, 280 245/45R18 M+S
GLA-Klasse 80-155 215/55R18 R70 A12 A14 A21
§ 22 48567*04
245G 80-155 225/50R18 A57 Flh S03
e1*2001/116*0470*06-.. 80-155 235/45R18
80-155 235/50R18
80-155 245/45R18
80-155 255/45R18
GLK-Klasse 100-225 235/50R18 A31 A14 A21 S04
204X 100-225 235/55R18 A31
e1*2001/116*0480*00-16
(FIN: WDC204...)
S-Klasse 145-368 245/45R18 R35 R37 A12 A14 A21
220 265-368 245/45R18 M+S A61 B03 NBF
e1*97/27*0099*.. S04
V-Klasse 72-128 235/45R18 K1c K2c K42 K44 K56 T94 T98 A01 A12 A14
638/2 72-128 245/40R18 K1c K2c K42 K44 K56 T97 A21 S05
e9*95/54, 98/14, 72-128 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0020*..
V-Klasse/Vito 100-140 225/50R18 A01 K2b T99 150 A12 A14 A21
639/2, 639/4 100-140 225/55R18 A01 G90 K2b T02 T98 150 A58 AHa S07
e1*2007/46*0457*09-.. 100-140 235/45R18 T98 150
e1*2007/46*0458*08-.. 100-140 235/50R18 A01 G90 K1a K1b K2b K5k T01 T97
(FIN: WDF447...) 150
nur Heckantrieb 100-140 245/45R18 A01 K2b T00 T96 150
100-140 255/45R18 A01 K1a K1b K2b K5k T03 T99 150
V-Klasse/Vito 65, 84 225/50R18 A01 K2b T99 150 A12 A14 A21
639/2, 639/4 65, 84 225/55R18 A01 G90 K2b T02 T98 150 A58 AFa S07
e1*2007/46*0457*09-.. 65, 84 235/45R18 T98 150
e1*2007/46*0458*08-.. 65, 84 235/50R18 A01 G90 K1a K1b K2b K5k T01 T97
(FIN: WDF447...) 150
nur Frontantrieb 65, 84 245/45R18 A01 K2b T00 T96 150
65, 84 255/45R18 A01 K1a K1b K2b K5k T03 T99 150
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 6 von 13
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 4matic 100-140 225/50R18 A01 K2b T99 150 A12 A14 A21
639/2, 639/5 100-140 225/55R18 A01 G90 K2b T02 T98 150 A56 S07
e1*2007/46*0457*09-.. 100-140 235/45R18 T98 150
e1*2007/46*0459*06-.. 100-140 235/50R18 A01 G90 K1a K1b K2b K5k T01 T97
(FIN: WDF447...) 150
nur Allradantrieb 100-140 245/45R18 A01 K2b T00 T96 150
100-140 255/45R18 A01 K1a K1b K2b K5k T03 T99 150
Vito 58-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638 58-105 245/40R18 K1c K2c K42 K44 K56 T97 A21 S05
e9*93/81,98/14, 58-105 245/45R18 G01 K1c K2c K42 K44 K56
2001/116*0005*..
Vito 60-105 235/45R18 K1c K2c K42 K44 K56 T98 A01 A12 A14
638/1 60-105 245/40R18 K1c K2c K42 K44 K56 T97 A21 S05
K 393 60-105 245/45R18 G01 K1c K2c K42 K44 K56
Vito/Viano 65-190 245/45R18 K1c K2b K41 T00 150 A01 A12 A14
639, -/2, -/4, -/5 65-190 255/45R18 G72 K1c K2b K41 T03 T99 150 A21 A57 S06
e9*2001/116*0048*..,
e1*2007/46*
§ 22 48567*04
0457*00-08,
0458*00-07,
0459*00-05,
L275, L720
- incl. MJ 2011
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH
Seite 7 von 13
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
§ 22 48567*04
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im Fel-
genbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A31 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an denen laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

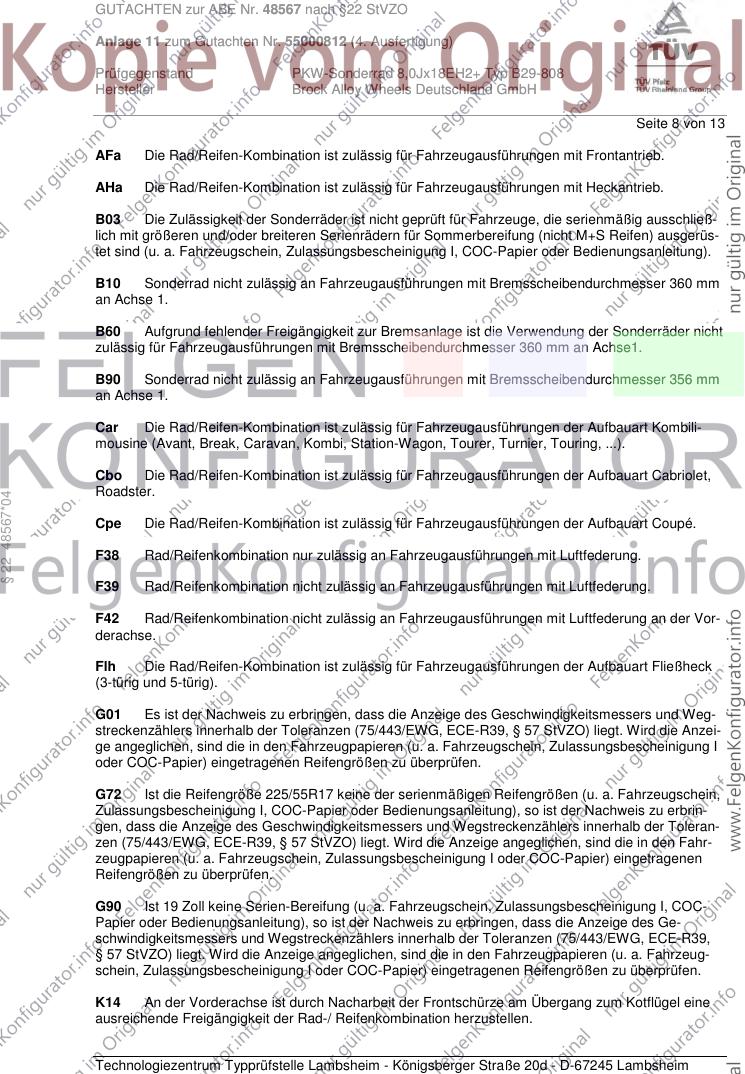

Seite 8 von 13
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B60 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Sonderräder nicht
zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm an Achse1.
B90 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 356 mm
an Achse 1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
§ 22 48567*04
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der Vor-
derachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
G72 Ist die Reifengröße 225/55R17 keine der serienmäßigen Reifengrößen (u. a. Fahrzeugschein,
Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung), so ist der Nachweis zu erbrin-
gen, dass die Anzeige des Geschwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleran-
zen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahr-
zeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen
Reifengrößen zu überprüfen.
G90 Ist 19 Zoll keine Serien-Bereifung (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung), so ist der Nachweis zu erbringen, dass die Anzeige des Ge-
schwindigkeitsmessers und Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39,
§ 57 StVZO) liegt. Wird die Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeug-
schein, Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K14 An der Vorderachse ist durch Nacharbeit der Frontschürze am Übergang zum Kotflügel eine
ausreichende Freigängigkeit der Rad-/ Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

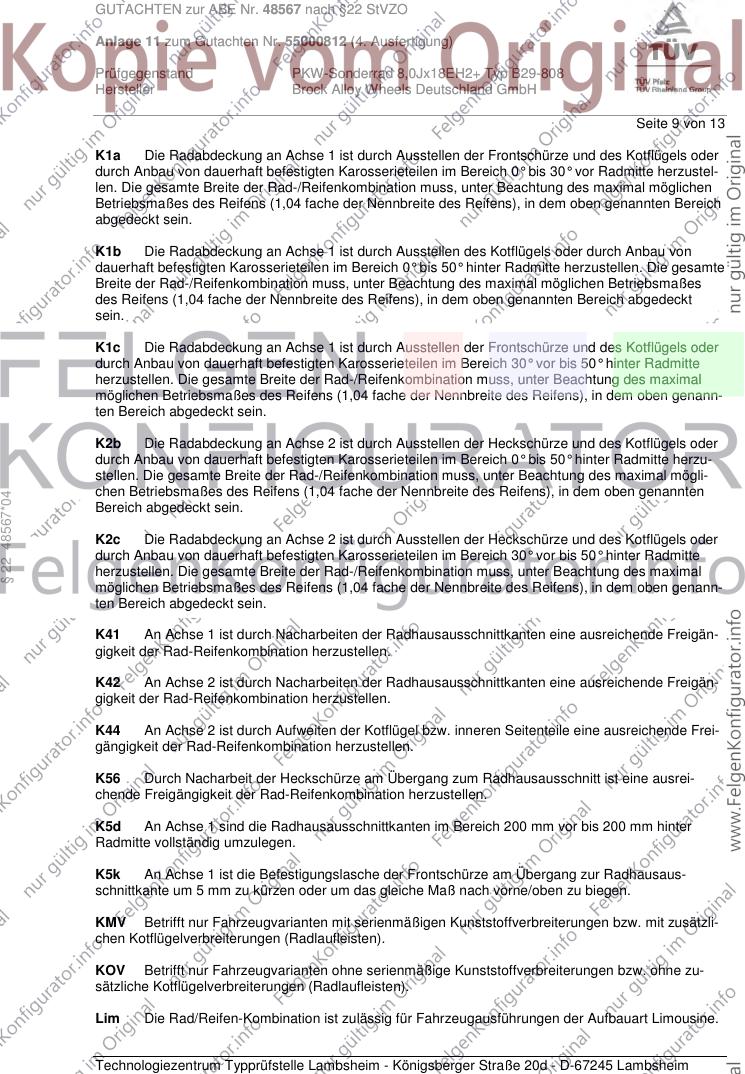

Seite 9 von 13
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
§ 22 48567*04
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur Radhausaus-
schnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
KOV Betrifft nur Fahrzeugvarianten ohne serienmäßige Kunststoffverbreiterungen bzw. ohne zu-
sätzliche Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

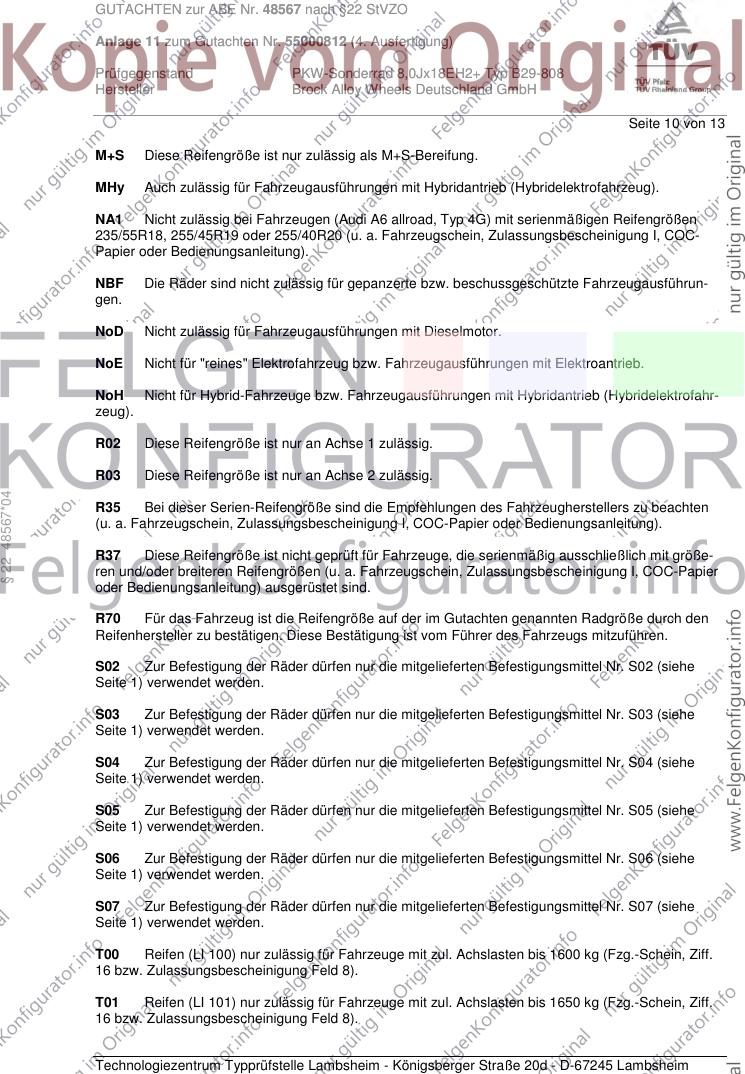

Seite 10 von 13
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
MHy Auch zulässig für Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahrzeug).
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte Fahrzeugausführun-
gen.
NoD Nicht zulässig für Fahrzeugausführungen mit Dieselmotor.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
§ 22 48567*04
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T01 Reifen (LI 101) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1650 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

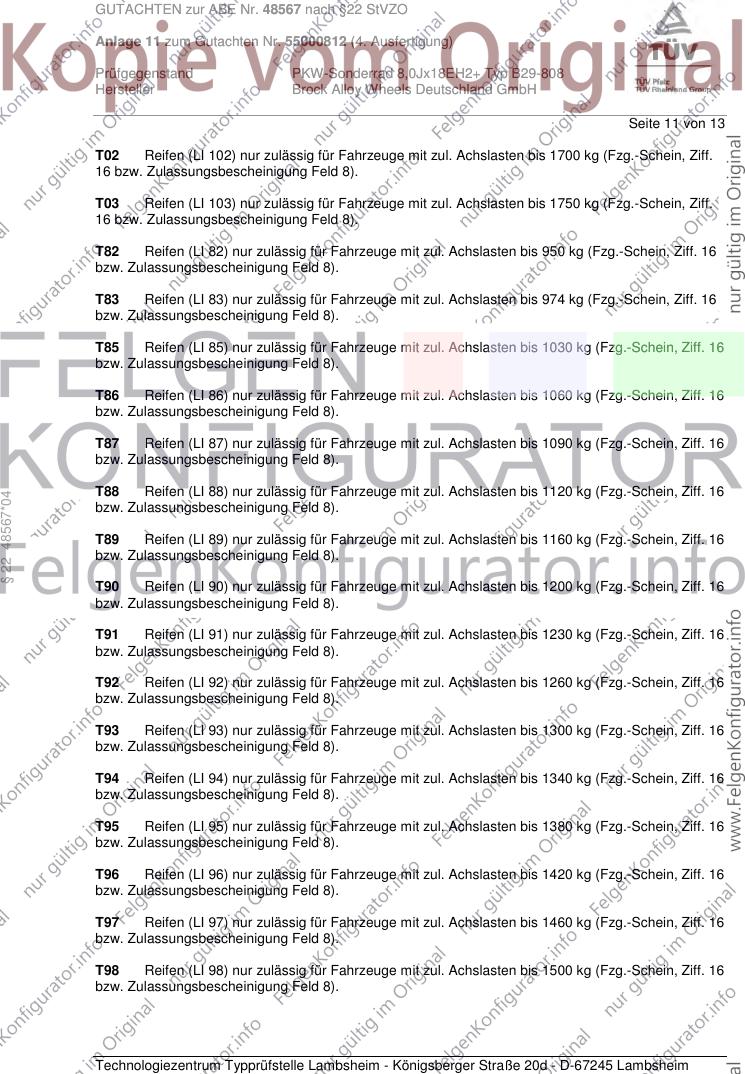

Seite 11 von 13
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T82 Reifen (LI 82) nur zulässig für Fahrzeuge mit zul. Achslasten bis 950 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T83 Reifen (LI 83) nur zulässig für Fahrzeuge mit zul. Achslasten bis 974 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T85 Reifen (LI 85) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1030 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T86 Reifen (LI 86) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1060 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
§ 22 48567*04
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

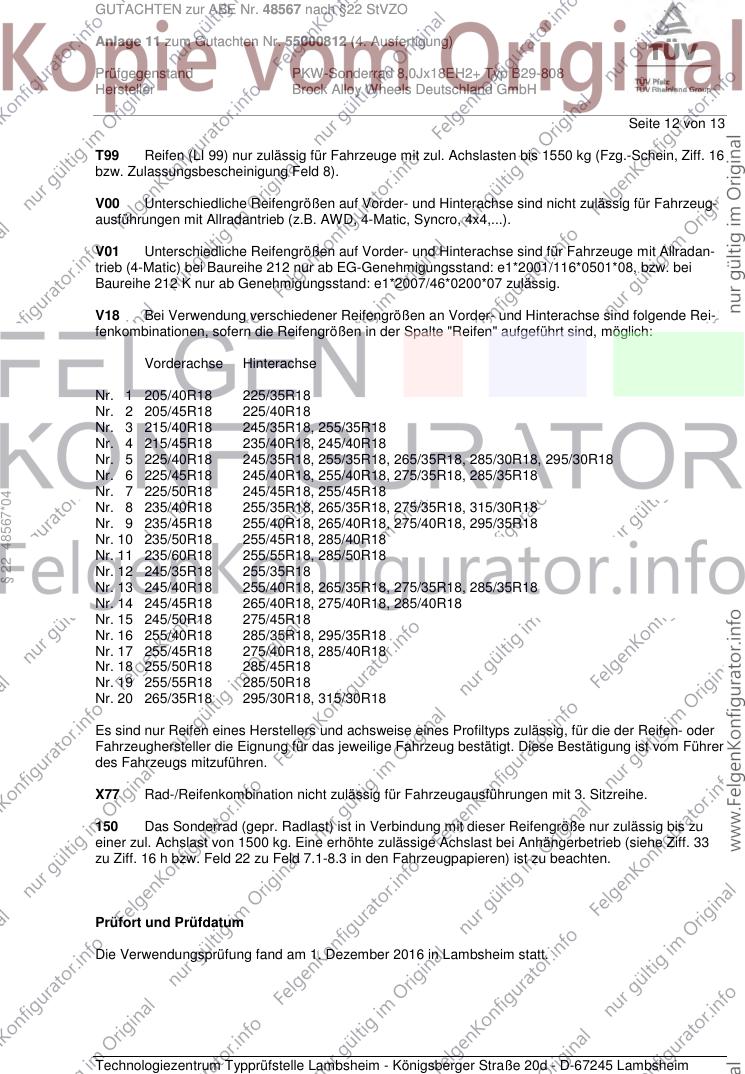

Seite 12 von 13
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit Allradan-
trieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw. bei
Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
V18 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 205/40R18 225/35R18
Nr. 2 205/45R18 225/40R18
Nr. 3 215/40R18 245/35R18, 255/35R18
Nr. 4 215/45R18 235/40R18, 245/40R18
Nr. 5 225/40R18 245/35R18, 255/35R18, 265/35R18, 285/30R18, 295/30R18
Nr. 6 225/45R18 245/40R18, 255/40R18, 275/35R18, 285/35R18
Nr. 7 225/50R18 245/45R18, 255/45R18
§ 22 48567*04
Nr. 8 235/40R18 255/35R18, 265/35R18, 275/35R18, 315/30R18
Nr. 9 235/45R18 255/40R18, 265/40R18, 275/40R18, 295/35R18
Nr. 10 235/50R18 255/45R18, 285/40R18
Nr. 11 235/60R18 255/55R18, 285/50R18
Nr. 12 245/35R18 255/35R18
Nr. 13 245/40R18 255/40R18, 265/35R18, 275/35R18, 285/35R18
Nr. 14 245/45R18 265/40R18, 275/40R18, 285/40R18
Nr. 15 245/50R18 275/45R18
Nr. 16 255/40R18 285/35R18, 295/35R18
Nr. 17 255/45R18 275/40R18, 285/40R18
Nr. 18 255/50R18 285/45R18
Nr. 19 255/55R18 285/50R18
Nr. 20 265/35R18 295/30R18, 315/30R18
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 1. Dezember 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 48567 nach §22 StVZO
Anlage 11 zum Gutachten Nr. 55000812 (4. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,0Jx18EH2+ Typ B29-808
Hersteller Brock Alloy Wheels Deutschland GmbH

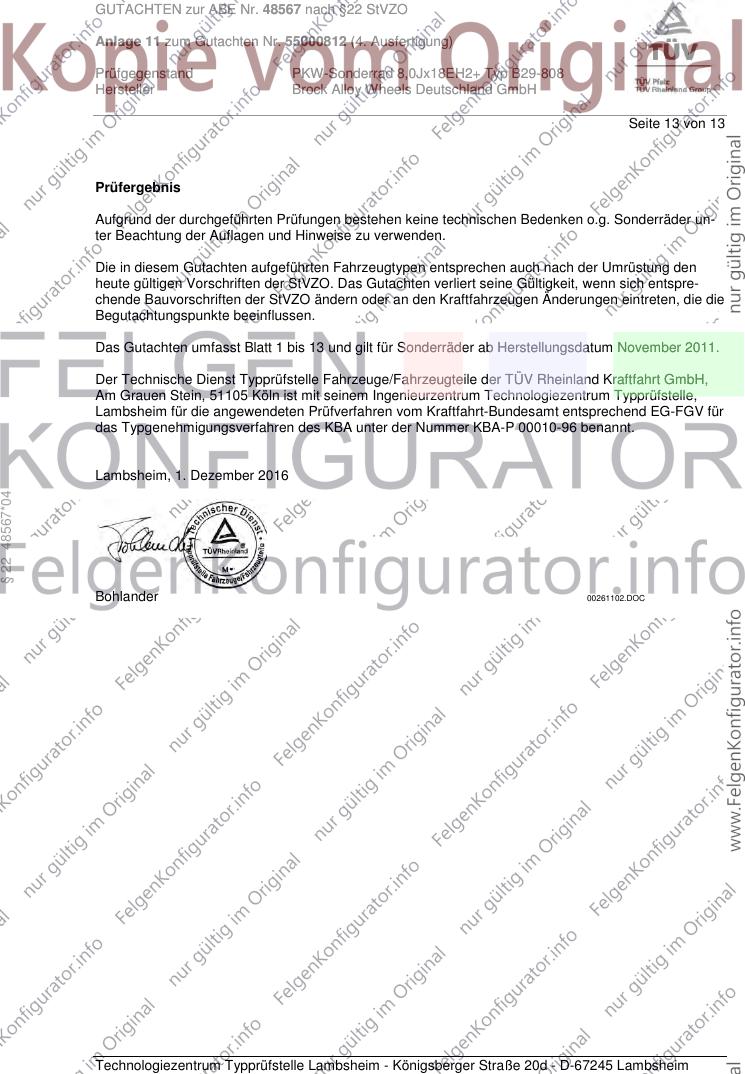

Seite 13 von 13
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 13 und gilt für Sonderräder ab Herstellungsdatum November 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 1. Dezember 2016
§ 22 48567*04
Bohlander 00261102.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
