GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

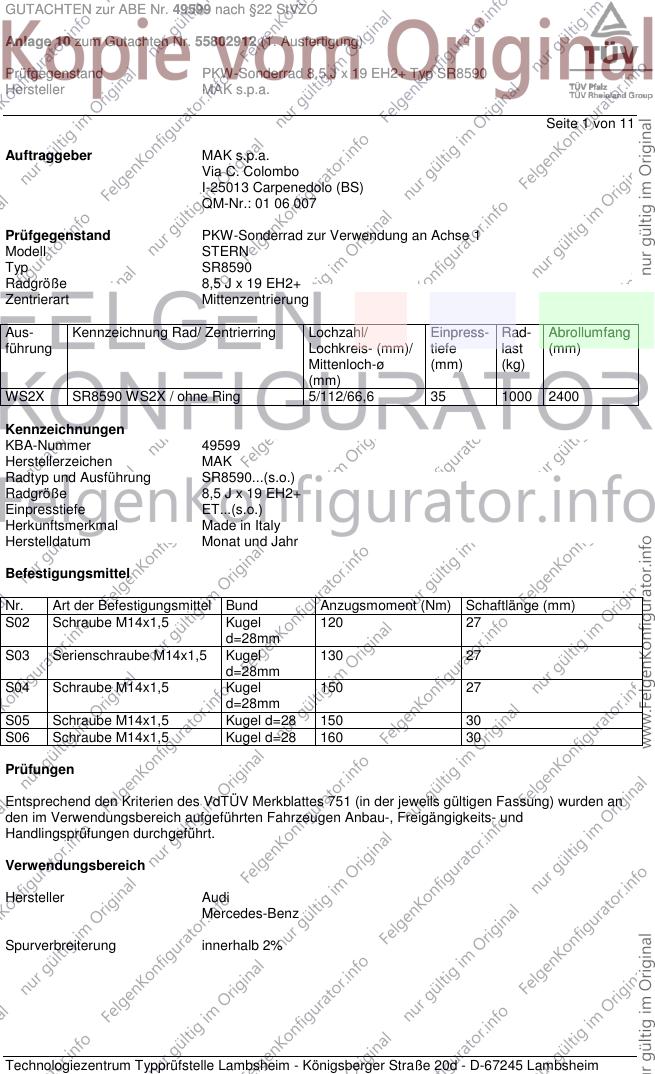

Seite 1 von 11
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 1
Modell STERN
Typ SR8590
Radgröße 8,5 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WS2X SR8590 WS2X / ohne Ring 5/112/66,6 35 1000 2400
Kennzeichnungen
KBA-Nummer 49599
Herstellerzeichen MAK
Radtyp und Ausführung SR8590...(s.o.)
Radgröße 8,5 J x 19 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel 120 27
d=28mm
S03 Serienschraube M14x1,5 Kugel 130 27
d=28mm
S04 Schraube M14x1,5 Kugel 150 27
d=28mm
S05 Schraube M14x1,5 Kugel d=28 150 30
S06 Schraube M14x1,5 Kugel d=28 160 30
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

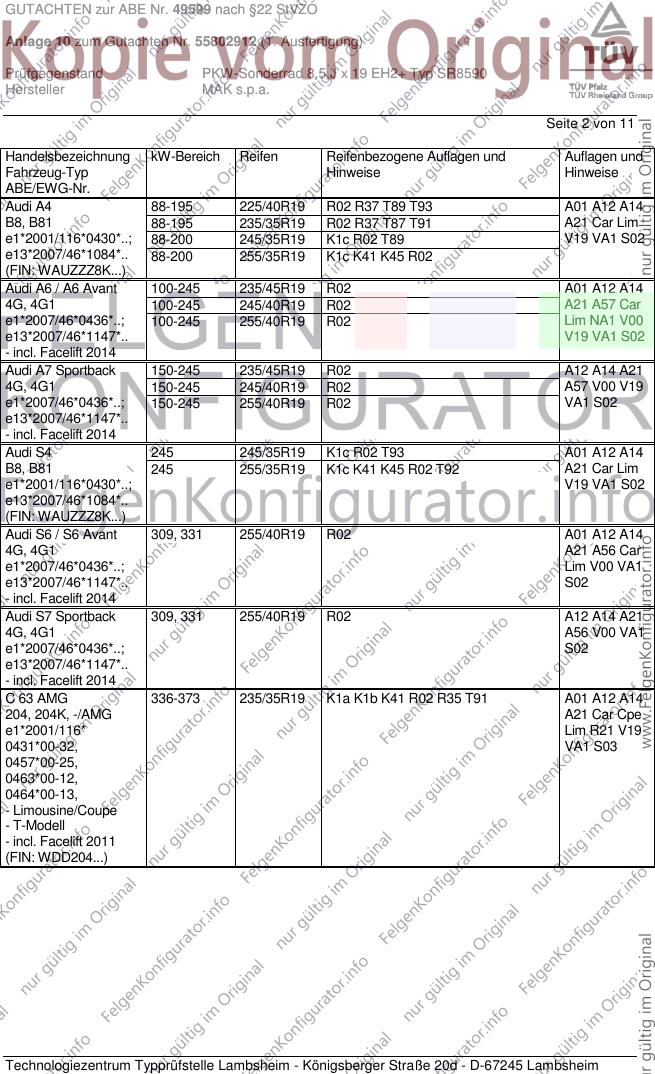

Seite 2 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-195 225/40R19 R02 R37 T89 T93 A01 A12 A14
B8, B81 88-195 235/35R19 R02 R37 T87 T91 A21 Car Lim
e1*2001/116*0430*..; 88-200 245/35R19 K1c R02 T89 V19 VA1 S02
e13*2007/46*1084*.. 88-200 255/35R19 K1c K41 K45 R02
(FIN: WAUZZZ8K...)
Audi A6 / A6 Avant 100-245 235/45R19 R02 A01 A12 A14
4G, 4G1 100-245 245/40R19 R02 A21 A57 Car
e1*2007/46*0436*..; 100-245 255/40R19 R02 Lim NA1 V00
e13*2007/46*1147*.. V19 VA1 S02
- incl. Facelift 2014
Audi A7 Sportback 150-245 235/45R19 R02 A12 A14 A21
4G, 4G1 150-245 245/40R19 R02 A57 V00 V19
e1*2007/46*0436*..; 150-245 255/40R19 R02 VA1 S02
e13*2007/46*1147*..
- incl. Facelift 2014
Audi S4 245 245/35R19 K1c R02 T93 A01 A12 A14
B8, B81 245 255/35R19 K1c K41 K45 R02 T92 A21 Car Lim
e1*2001/116*0430*..; V19 VA1 S02
e13*2007/46*1084*..
(FIN: WAUZZZ8K...)
Audi S6 / S6 Avant 309, 331 255/40R19 R02 A01 A12 A14
4G, 4G1 A21 A56 Car
e1*2007/46*0436*..; Lim V00 VA1
e13*2007/46*1147*.. S02
- incl. Facelift 2014
Audi S7 Sportback 309, 331 255/40R19 R02 A12 A14 A21
4G, 4G1 A56 V00 VA1
e1*2007/46*0436*..; S02
e13*2007/46*1147*..
- incl. Facelift 2014
C 63 AMG 336-373 235/35R19 K1a K1b K41 R02 R35 T91 A01 A12 A14
204, 204K, -/AMG A21 Car Cpe
e1*2001/116* Lim R21 V19
0431*00-32, VA1 S03
0457*00-25,
0463*00-12,
0464*00-13,
- Limousine/Coupe
- T-Modell
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

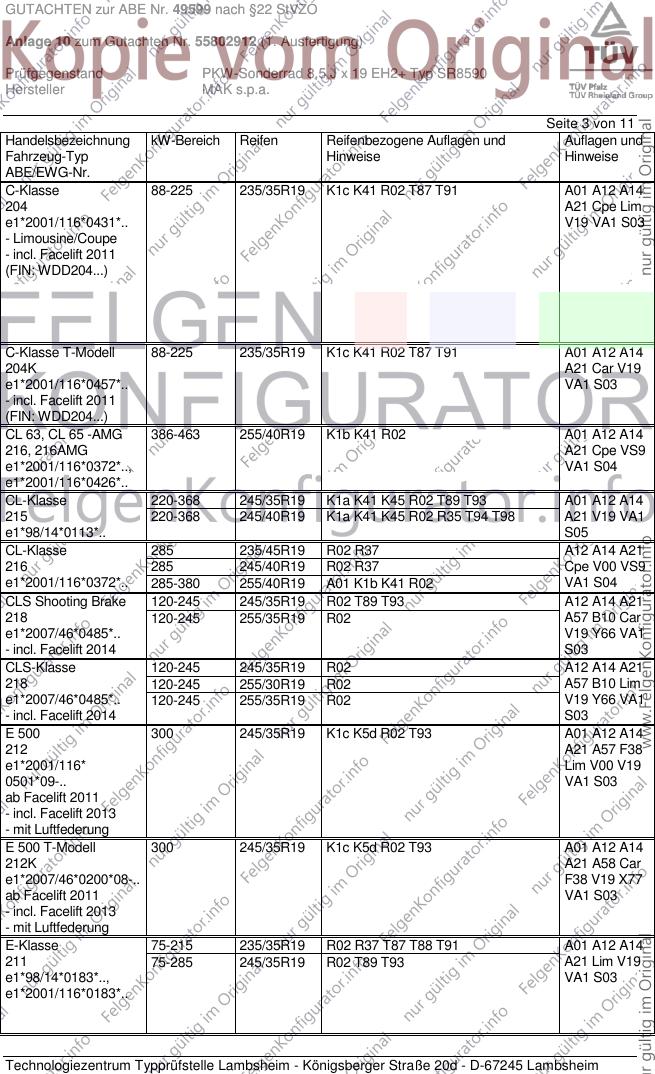

Seite 3 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse 88-225 235/35R19 K1c K41 R02 T87 T91 A01 A12 A14
204 A21 Cpe Lim
e1*2001/116*0431*.. V19 VA1 S03
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 88-225 235/35R19 K1c K41 R02 T87 T91 A01 A12 A14
204K A21 Car V19
e1*2001/116*0457*.. VA1 S03
- incl. Facelift 2011
(FIN: WDD204...)
CL 63, CL 65 -AMG 386-463 255/40R19 K1b K41 R02 A01 A12 A14
216, 216AMG A21 Cpe VS9
e1*2001/116*0372*.., VA1 S04
e1*2001/116*0426*..
CL-Klasse 220-368 245/35R19 K1a K41 K45 R02 T89 T93 A01 A12 A14
215 220-368 245/40R19 K1a K41 K45 R02 R35 T94 T98 A21 V19 VA1
e1*98/14*0113*.. S05
CL-Klasse 285 235/45R19 R02 R37 A12 A14 A21
216 285 245/40R19 R02 R37 Cpe V00 VS9
e1*2001/116*0372*.. 285-380 255/40R19 A01 K1b K41 R02 VA1 S04
CLS Shooting Brake 120-245 245/35R19 R02 T89 T93 A12 A14 A21
218 120-245 255/35R19 R02 A57 B10 Car
e1*2007/46*0485*.. V19 Y66 VA1
- incl. Facelift 2014 S03
CLS-Klasse 120-245 245/35R19 R02 A12 A14 A21
218 120-245 255/30R19 R02 A57 B10 Lim
e1*2007/46*0485*.. 120-245 255/35R19 R02 V19 Y66 VA1
- incl. Facelift 2014 S03
E 500 300 245/35R19 K1c K5d R02 T93 A01 A12 A14
212 A21 A57 F38
e1*2001/116* Lim V00 V19
0501*09-.. VA1 S03
ab Facelift 2011
- incl. Facelift 2013
- mit Luftfederung
E 500 T-Modell 300 245/35R19 K1c K5d R02 T93 A01 A12 A14
212K A21 A58 Car
e1*2007/46*0200*08-.. F38 V19 X77
ab Facelift 2011 VA1 S03
- incl. Facelift 2013
- mit Luftfederung
E-Klasse 75-215 235/35R19 R02 R37 T87 T88 T91 A01 A12 A14
211 75-285 245/35R19 R02 T89 T93 A21 Lim V19
e1*98/14*0183*.., VA1 S03
e1*2001/116*0183*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

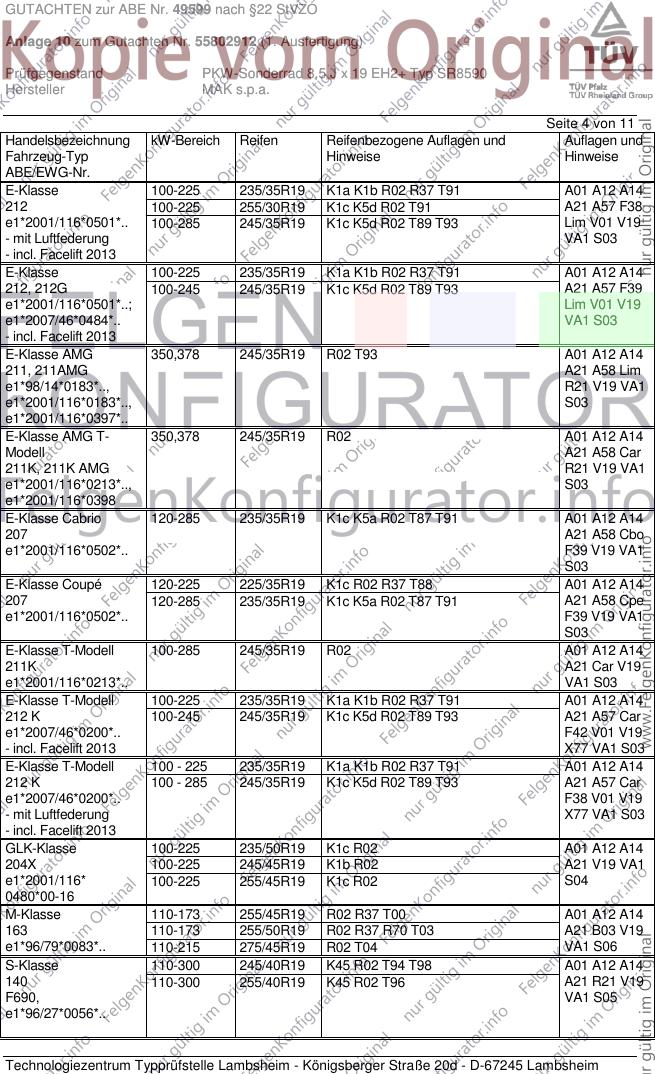

Seite 4 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse 100-225 235/35R19 K1a K1b R02 R37 T91 A01 A12 A14
212 100-225 255/30R19 K1c K5d R02 T91 A21 A57 F38
e1*2001/116*0501*.. 100-285 245/35R19 K1c K5d R02 T89 T93 Lim V01 V19
- mit Luftfederung VA1 S03
- incl. Facelift 2013
E-Klasse 100-225 235/35R19 K1a K1b R02 R37 T91 A01 A12 A14
212, 212G 100-245 245/35R19 K1c K5d R02 T89 T93 A21 A57 F39
e1*2001/116*0501*..; Lim V01 V19
e1*2007/46*0484*.. VA1 S03
- incl. Facelift 2013
E-Klasse AMG 350,378 245/35R19 R02 T93 A01 A12 A14
211, 211AMG A21 A58 Lim
e1*98/14*0183*.., R21 V19 VA1
e1*2001/116*0183*.., S03
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 245/35R19 R02 A01 A12 A14
Modell A21 A58 Car
211K, 211K AMG R21 V19 VA1
e1*2001/116*0213*.., S03
e1*2001/116*0398
E-Klasse Cabrio 120-285 235/35R19 K1c K5a R02 T87 T91 A01 A12 A14
207 A21 A58 Cbo
e1*2001/116*0502*.. F39 V19 VA1
S03
E-Klasse Coupé 120-225 225/35R19 K1c R02 R37 T88 A01 A12 A14
207 120-285 235/35R19 K1c K5a R02 T87 T91 A21 A58 Cpe
e1*2001/116*0502*.. F39 V19 VA1
S03
E-Klasse T-Modell 100-285 245/35R19 R02 A01 A12 A14
211K A21 Car V19
e1*2001/116*0213*.. VA1 S03
E-Klasse T-Modell 100-225 235/35R19 K1a K1b R02 R37 T91 A01 A12 A14
212 K 100-245 245/35R19 K1c K5d R02 T89 T93 A21 A57 Car
e1*2007/46*0200*.. F42 V01 V19
- incl. Facelift 2013 X77 VA1 S03
E-Klasse T-Modell 100 - 225 235/35R19 K1a K1b R02 R37 T91 A01 A12 A14
212 K 100 - 285 245/35R19 K1c K5d R02 T89 T93 A21 A57 Car
e1*2007/46*0200*.. F38 V01 V19
- mit Luftfederung X77 VA1 S03
- incl. Facelift 2013
GLK-Klasse 100-225 235/50R19 K1c R02 A01 A12 A14
204X 100-225 245/45R19 K1b R02 A21 V19 VA1
e1*2001/116* 100-225 255/45R19 K1c R02 S04
0480*00-16
M-Klasse 110-173 255/45R19 R02 R37 T00 A01 A12 A14
163 110-173 255/50R19 R02 R37 R70 T03 A21 B03 V19
e1*96/79*0083*.. 110-215 275/45R19 R02 T04 VA1 S06
S-Klasse 110-300 245/40R19 K45 R02 T94 T98 A01 A12 A14
140 110-300 255/40R19 K45 R02 T96 A21 R21 V19
F690, VA1 S05
e1*96/27*0056*..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

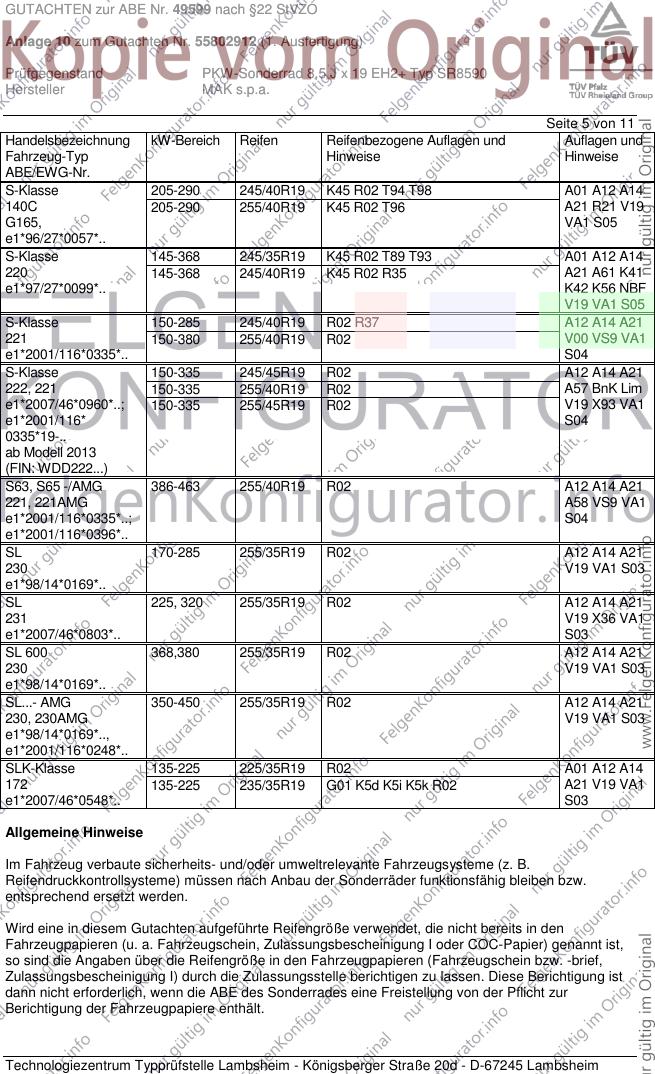

Seite 5 von 11
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
S-Klasse 205-290 245/40R19 K45 R02 T94 T98 A01 A12 A14
140C 205-290 255/40R19 K45 R02 T96 A21 R21 V19
G165, VA1 S05
e1*96/27*0057*..
S-Klasse 145-368 245/35R19 K45 R02 T89 T93 A01 A12 A14
220 145-368 245/40R19 K45 R02 R35 A21 A61 K41
e1*97/27*0099*.. K42 K56 NBF
V19 VA1 S05
S-Klasse 150-285 245/40R19 R02 R37 A12 A14 A21
221 150-380 255/40R19 R02 V00 VS9 VA1
e1*2001/116*0335*.. S04
S-Klasse 150-335 245/45R19 R02 A12 A14 A21
222, 221 150-335 255/40R19 R02 A57 BnK Lim
e1*2007/46*0960*..; 150-335 255/45R19 R02 V19 X93 VA1
e1*2001/116* S04
0335*19-..
ab Modell 2013
(FIN: WDD222...)
S63, S65 -/AMG 386-463 255/40R19 R02 A12 A14 A21
221, 221AMG A58 VS9 VA1
e1*2001/116*0335*..; S04
e1*2001/116*0396*..
SL 170-285 255/35R19 R02 A12 A14 A21
230 V19 VA1 S03
e1*98/14*0169*..
SL 225, 320 255/35R19 R02 A12 A14 A21
231 V19 X36 VA1
e1*2007/46*0803*.. S03
SL 600 368,380 255/35R19 R02 A12 A14 A21
230 V19 VA1 S03
e1*98/14*0169*..
SL...- AMG 350-450 255/35R19 R02 A12 A14 A21
230, 230AMG V19 VA1 S03
e1*98/14*0169*..,
e1*2001/116*0248*..
SLK-Klasse 135-225 225/35R19 R02 A01 A12 A14
172 135-225 235/35R19 G01 K5d K5i K5k R02 A21 V19 VA1
e1*2007/46*0548*.. S03
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Sonderräder funktionsfähig bleiben bzw.
entsprechend ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

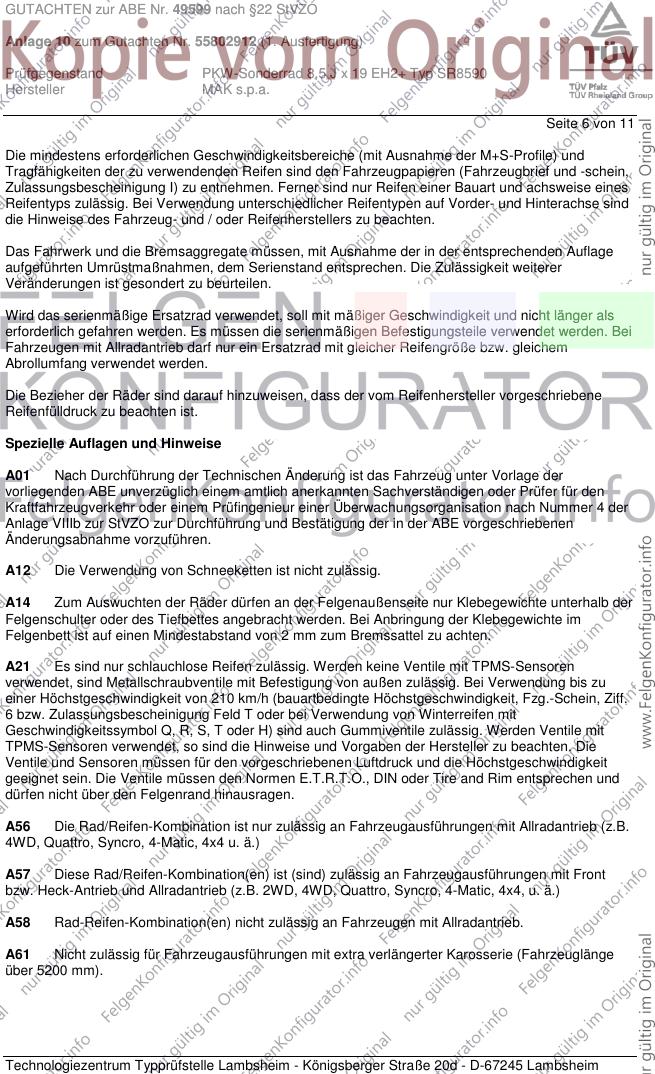

Seite 6 von 11
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

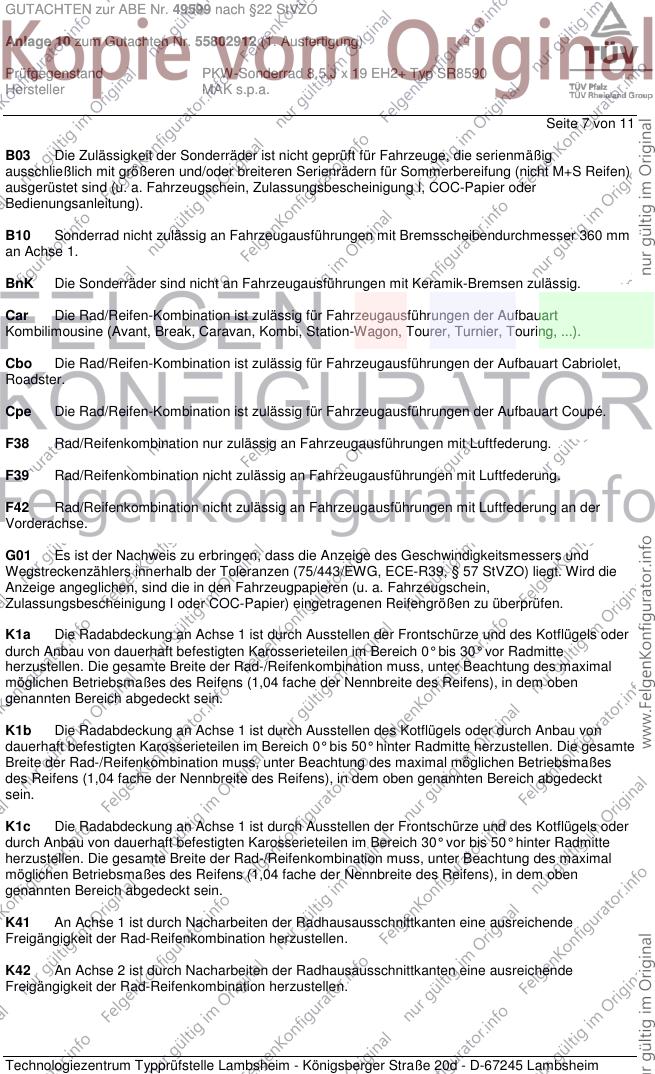

Seite 7 von 11
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

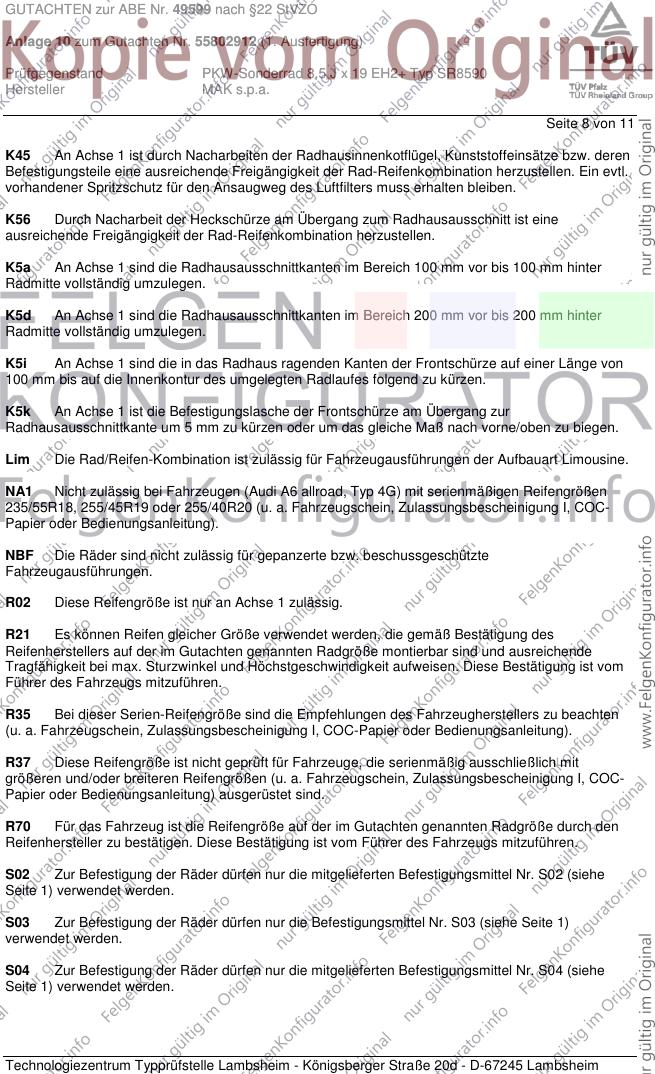

Seite 8 von 11
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K5a An Achse 1 sind die Radhausausschnittkanten im Bereich 100 mm vor bis 100 mm hinter
Radmitte vollständig umzulegen.
K5d An Achse 1 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K5i An Achse 1 sind die in das Radhaus ragenden Kanten der Frontschürze auf einer Länge von
100 mm bis auf die Innenkontur des umgelegten Radlaufes folgend zu kürzen.
K5k An Achse 1 ist die Befestigungslasche der Frontschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach vorne/oben zu biegen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
NA1 Nicht zulässig bei Fahrzeugen (Audi A6 allroad, Typ 4G) mit serienmäßigen Reifengrößen
235/55R18, 255/45R19 oder 255/40R20 (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung).
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R02 Diese Reifengröße ist nur an Achse 1 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
R70 Für das Fahrzeug ist die Reifengröße auf der im Gutachten genannten Radgröße durch den
Reifenhersteller zu bestätigen. Diese Bestätigung ist vom Führer des Fahrzeugs mitzuführen.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

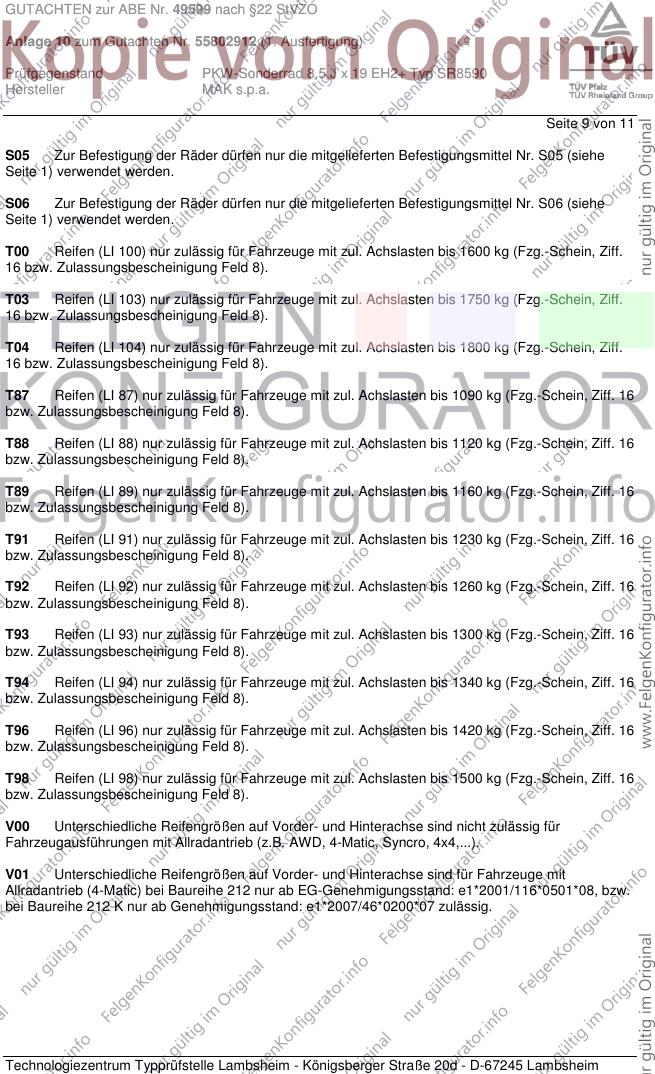

Seite 9 von 11
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T03 Reifen (LI 103) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1750 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T04 Reifen (LI 104) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1800 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V01 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind für Fahrzeuge mit
Allradantrieb (4-Matic) bei Baureihe 212 nur ab EG-Genehmigungsstand: e1*2001/116*0501*08, bzw.
bei Baureihe 212 K nur ab Genehmigungsstand: e1*2007/46*0200*07 zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

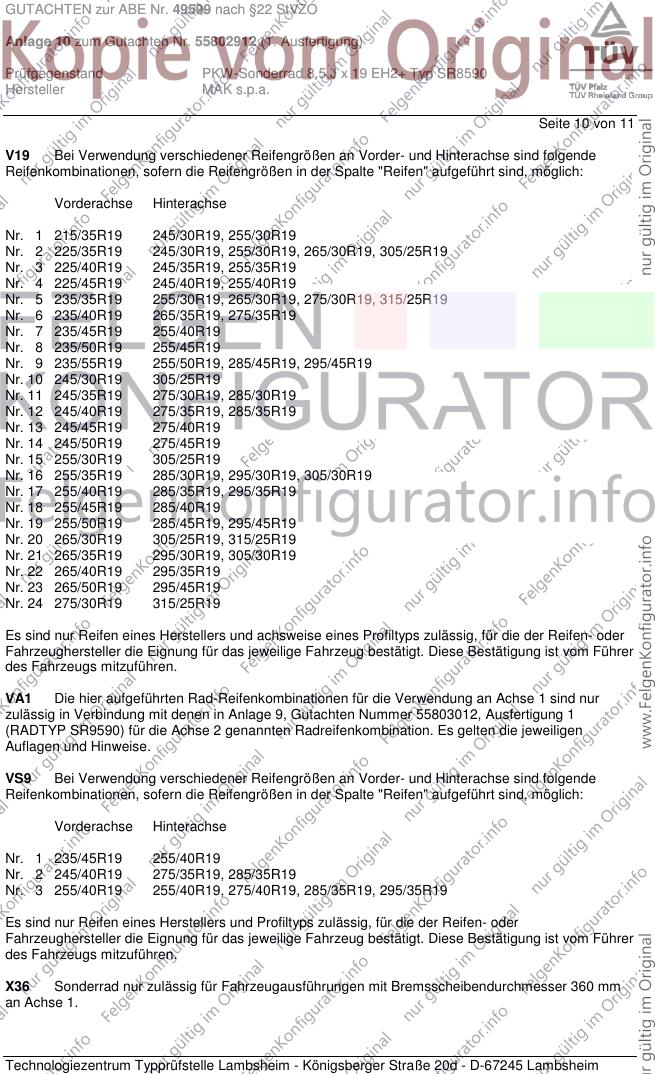

Seite 10 von 11
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
VA1 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 1 sind nur
zulässig in Verbindung mit denen in Anlage 9, Gutachten Nummer 55803012, Ausfertigung 1
(RADTYP SR9590) für die Achse 2 genannten Radreifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.
VS9 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 235/45R19 255/40R19
Nr. 2 245/40R19 275/35R19, 285/35R19
Nr. 3 255/40R19 255/40R19, 275/40R19, 285/35R19, 295/35R19
Es sind nur Reifen eines Herstellers und Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49599 nach §22 StVZO
Anlage 10 zum Gutachten Nr. 55802912 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 8,5 J x 19 EH2+ Typ SR8590
Hersteller MAK s.p.a.

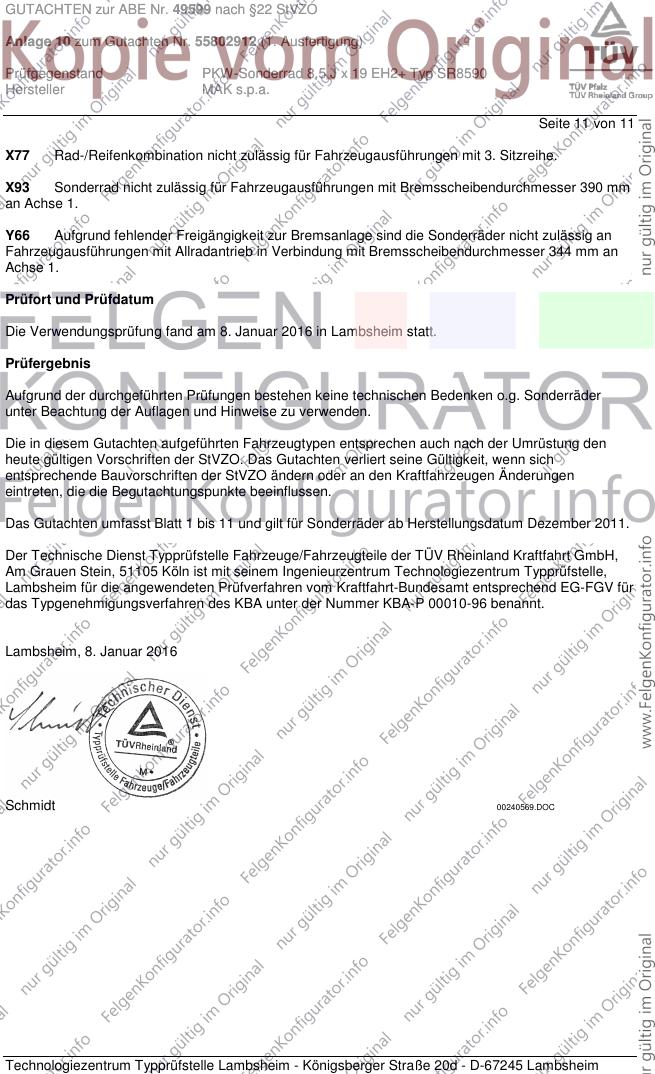

Seite 11 von 11
X77 Rad-/Reifenkombination nicht zulässig für Fahrzeugausführungen mit 3. Sitzreihe.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 8. Januar 2016 in Lambsheim statt.
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 11 und gilt für Sonderräder ab Herstellungsdatum Dezember 2011.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 8. Januar 2016
Schmidt 00240569.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
