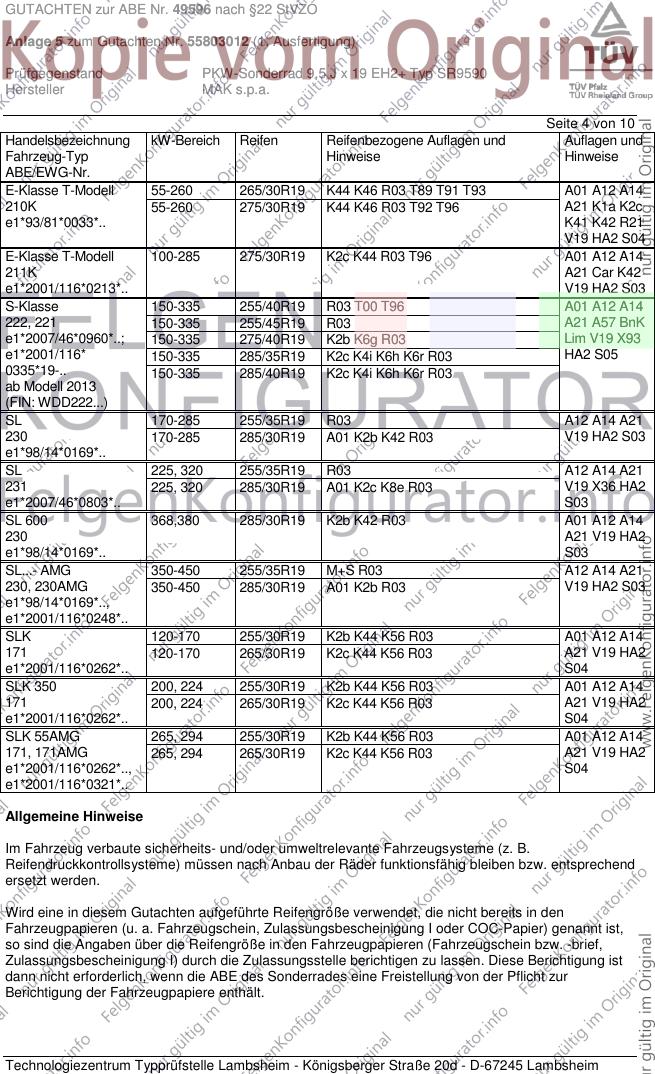

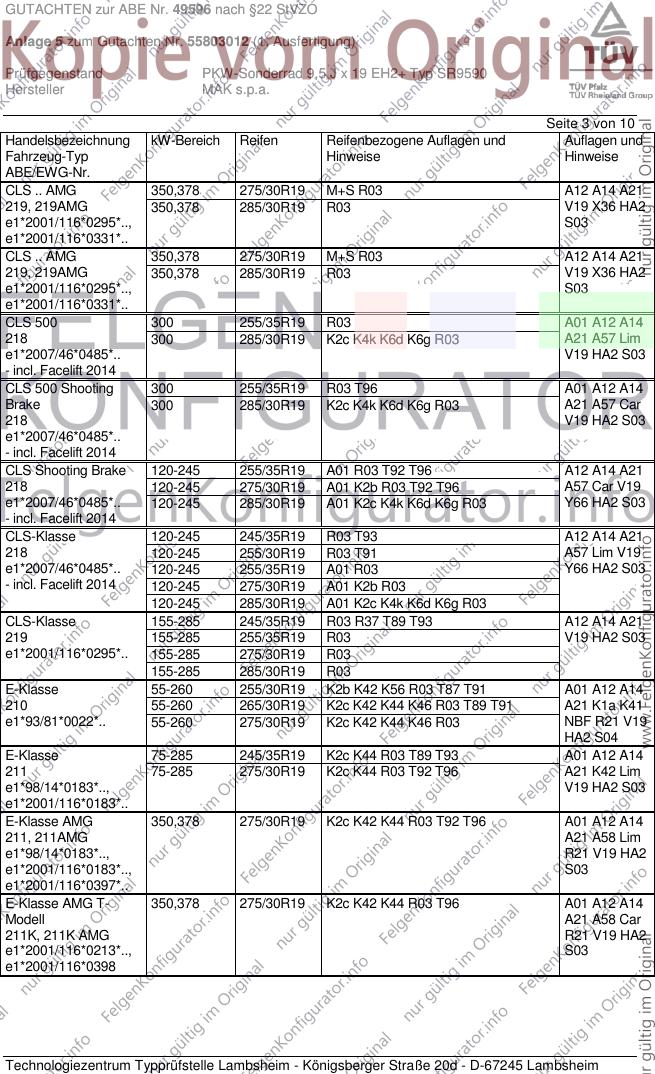

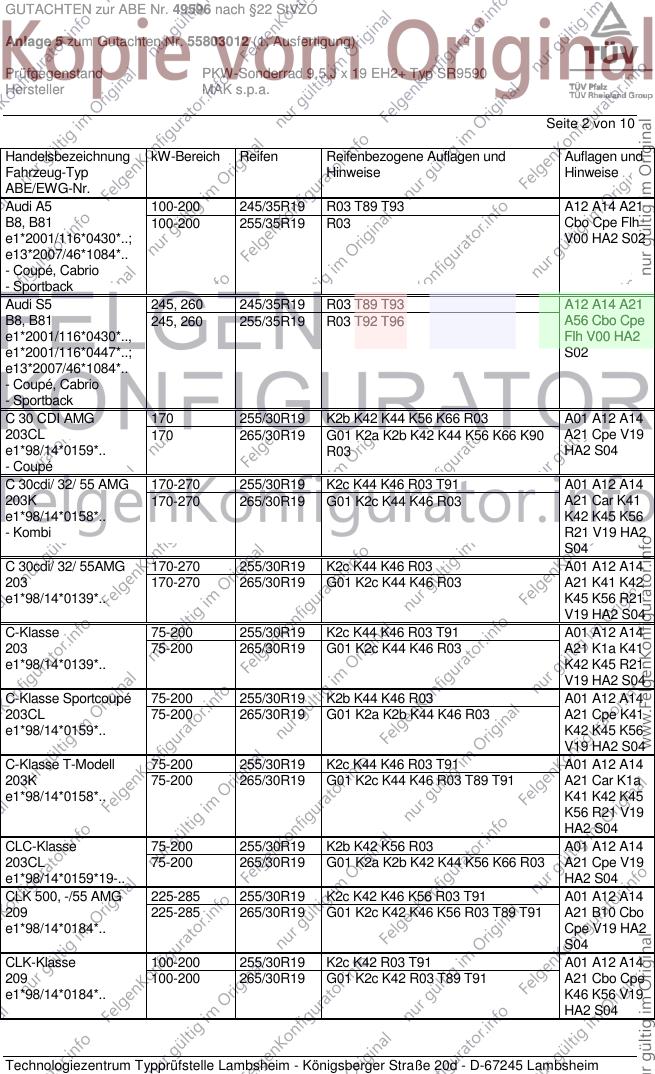

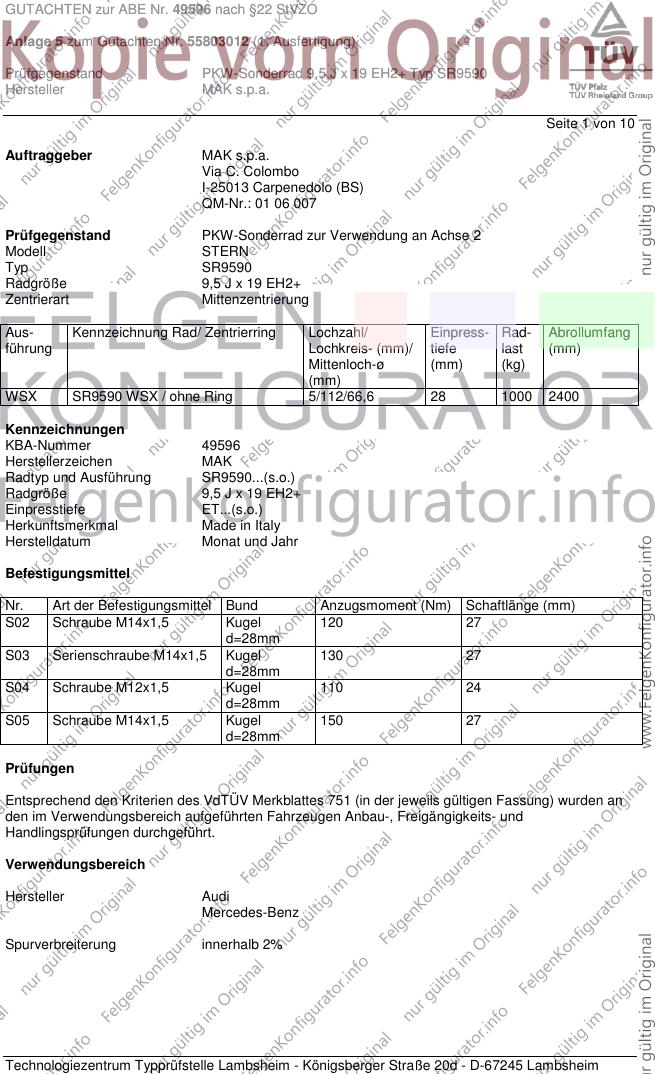

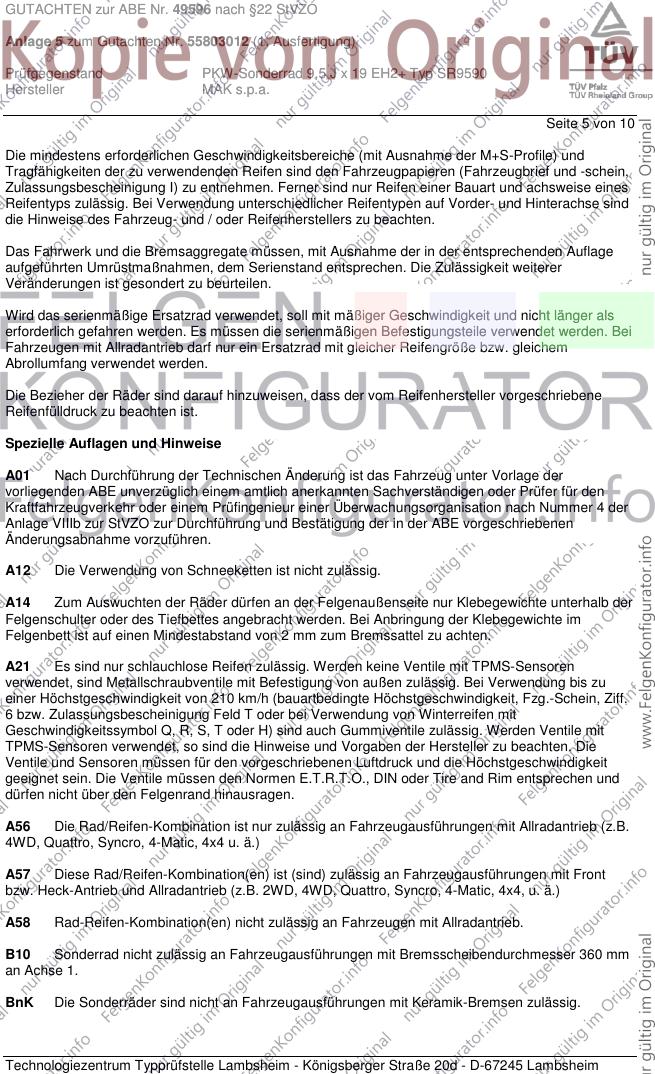

GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.
Seite 1 von 10
Auftraggeber MAK s.p.a.
Via C. Colombo
I-25013 Carpenedolo (BS)
QM-Nr.: 01 06 007
Prüfgegenstand PKW-Sonderrad zur Verwendung an Achse 2
Modell STERN
Typ SR9590
Radgröße 9,5 J x 19 EH2+
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
WSX SR9590 WSX / ohne Ring 5/112/66,6 28 1000 2400
Kennzeichnungen
KBA-Nummer 49596
Herstellerzeichen MAK
Radtyp und Ausführung SR9590...(s.o.)
Radgröße 9,5 J x 19 EH2+
Einpresstiefe ET...(s.o.)
Herkunftsmerkmal Made in Italy
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M14x1,5 Kugel 120 27
d=28mm
S03 Serienschraube M14x1,5 Kugel 130 27
d=28mm
S04 Schraube M12x1,5 Kugel 110 24
d=28mm
S05 Schraube M14x1,5 Kugel 150 27
d=28mm
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A5 100-200 245/35R19 R03 T89 T93 A12 A14 A21
B8, B81 100-200 255/35R19 R03 Cbo Cpe Flh
e1*2001/116*0430*..; V00 HA2 S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
Audi S5 245, 260 245/35R19 R03 T89 T93 A12 A14 A21
B8, B81 245, 260 255/35R19 R03 T92 T96 A56 Cbo Cpe
e1*2001/116*0430*.., Flh V00 HA2
e1*2001/116*0447*..; S02
e13*2007/46*1084*..
- Coupé, Cabrio
- Sportback
C 30 CDI AMG 170 255/30R19 K2b K42 K44 K56 K66 R03 A01 A12 A14
203CL 170 265/30R19 G01 K2a K2b K42 K44 K56 K66 K90 A21 Cpe V19
e1*98/14*0159*.. R03 HA2 S04
- Coupé
C 30cdi/ 32/ 55 AMG 170-270 255/30R19 K2c K44 K46 R03 T91 A01 A12 A14
203K 170-270 265/30R19 G01 K2c K44 K46 R03 A21 Car K41
e1*98/14*0158*.. K42 K45 K56
- Kombi R21 V19 HA2
S04
C 30cdi/ 32/ 55AMG 170-270 255/30R19 K2c K44 K46 R03 A01 A12 A14
203 170-270 265/30R19 G01 K2c K44 K46 R03 A21 K41 K42
e1*98/14*0139*.. K45 K56 R21
V19 HA2 S04
C-Klasse 75-200 255/30R19 K2c K44 K46 R03 T91 A01 A12 A14
203 75-200 265/30R19 G01 K2c K44 K46 R03 A21 K1a K41
e1*98/14*0139*.. K42 K45 R21
V19 HA2 S04
C-Klasse Sportcoupé 75-200 255/30R19 K2b K44 K46 R03 A01 A12 A14
203CL 75-200 265/30R19 G01 K2a K2b K44 K46 R03 A21 Cpe K41
e1*98/14*0159*.. K42 K45 K56
V19 HA2 S04
C-Klasse T-Modell 75-200 255/30R19 K2c K44 K46 R03 T91 A01 A12 A14
203K 75-200 265/30R19 G01 K2c K44 K46 R03 T89 T91 A21 Car K1a
e1*98/14*0158*.. K41 K42 K45
K56 R21 V19
HA2 S04
CLC-Klasse 75-200 255/30R19 K2b K42 K56 R03 A01 A12 A14
203CL 75-200 265/30R19 G01 K2a K2b K42 K44 K56 K66 R03 A21 Cpe V19
e1*98/14*0159*19-.. HA2 S04
CLK 500, -/55 AMG 225-285 255/30R19 K2c K42 K46 K56 R03 T91 A01 A12 A14
209 225-285 265/30R19 G01 K2c K42 K46 K56 R03 T89 T91 A21 B10 Cbo
e1*98/14*0184*.. Cpe V19 HA2
S04
CLK-Klasse 100-200 255/30R19 K2c K42 R03 T91 A01 A12 A14
209 100-200 265/30R19 G01 K2c K42 R03 T89 T91 A21 Cbo Cpe
e1*98/14*0184*.. K46 K56 V19
HA2 S04
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
CLS .. AMG 350,378 275/30R19 M+S R03 A12 A14 A21
219, 219AMG 350,378 285/30R19 R03 V19 X36 HA2
e1*2001/116*0295*.., S03
e1*2001/116*0331*..
CLS .. AMG 350,378 275/30R19 M+S R03 A12 A14 A21
219, 219AMG 350,378 285/30R19 R03 V19 X36 HA2
e1*2001/116*0295*.., S03
e1*2001/116*0331*..
CLS 500 300 255/35R19 R03 A01 A12 A14
218 300 285/30R19 K2c K4k K6d K6g R03 A21 A57 Lim
e1*2007/46*0485*.. V19 HA2 S03
- incl. Facelift 2014
CLS 500 Shooting 300 255/35R19 R03 T96 A01 A12 A14
Brake 300 285/30R19 K2c K4k K6d K6g R03 A21 A57 Car
218 V19 HA2 S03
e1*2007/46*0485*..
- incl. Facelift 2014
CLS Shooting Brake 120-245 255/35R19 A01 R03 T92 T96 A12 A14 A21
218 120-245 275/30R19 A01 K2b R03 T92 T96 A57 Car V19
e1*2007/46*0485*.. 120-245 285/30R19 A01 K2c K4k K6d K6g R03 Y66 HA2 S03
- incl. Facelift 2014
CLS-Klasse 120-245 245/35R19 R03 T93 A12 A14 A21
218 120-245 255/30R19 R03 T91 A57 Lim V19
e1*2007/46*0485*.. 120-245 255/35R19 A01 R03 Y66 HA2 S03
- incl. Facelift 2014 120-245 275/30R19 A01 K2b R03
120-245 285/30R19 A01 K2c K4k K6d K6g R03
CLS-Klasse 155-285 245/35R19 R03 R37 T89 T93 A12 A14 A21
219 155-285 255/35R19 R03 V19 HA2 S03
e1*2001/116*0295*.. 155-285 275/30R19 R03
155-285 285/30R19 R03
E-Klasse 55-260 255/30R19 K2b K42 K56 R03 T87 T91 A01 A12 A14
210 55-260 265/30R19 K2c K42 K44 K46 R03 T89 T91 A21 K1a K41
e1*93/81*0022*.. 55-260 275/30R19 K2c K42 K44 K46 R03 NBF R21 V19
HA2 S04
E-Klasse 75-285 245/35R19 K2c K44 R03 T89 T93 A01 A12 A14
211 75-285 275/30R19 K2c K44 R03 T92 T96 A21 K42 Lim
e1*98/14*0183*.., V19 HA2 S03
e1*2001/116*0183*..
E-Klasse AMG 350,378 275/30R19 K2c K42 K44 R03 T92 T96 A01 A12 A14
211, 211AMG A21 A58 Lim
e1*98/14*0183*.., R21 V19 HA2
e1*2001/116*0183*.., S03
e1*2001/116*0397*..
E-Klasse AMG T- 350,378 275/30R19 K2c K42 K44 R03 T96 A01 A12 A14
Modell A21 A58 Car
211K, 211K AMG R21 V19 HA2
e1*2001/116*0213*.., S03
e1*2001/116*0398
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
E-Klasse T-Modell 55-260 265/30R19 K44 K46 R03 T89 T91 T93 A01 A12 A14
210K 55-260 275/30R19 K44 K46 R03 T92 T96 A21 K1a K2c
e1*93/81*0033*.. K41 K42 R21
V19 HA2 S04
E-Klasse T-Modell 100-285 275/30R19 K2c K44 R03 T96 A01 A12 A14
211K A21 Car K42
e1*2001/116*0213*.. V19 HA2 S03
S-Klasse 150-335 255/40R19 R03 T00 T96 A01 A12 A14
222, 221 150-335 255/45R19 R03 A21 A57 BnK
e1*2007/46*0960*..; 150-335 275/40R19 K2b K6g R03 Lim V19 X93
e1*2001/116* 150-335 285/35R19 K2c K4i K6h K6r R03 HA2 S05
0335*19-.. 150-335 285/40R19 K2c K4i K6h K6r R03
ab Modell 2013
(FIN: WDD222...)
SL 170-285 255/35R19 R03 A12 A14 A21
230 170-285 285/30R19 A01 K2b K42 R03 V19 HA2 S03
e1*98/14*0169*..
SL 225, 320 255/35R19 R03 A12 A14 A21
231 225, 320 285/30R19 A01 K2c K8e R03 V19 X36 HA2
e1*2007/46*0803*.. S03
SL 600 368,380 285/30R19 K2b K42 R03 A01 A12 A14
230 A21 V19 HA2
e1*98/14*0169*.. S03
SL...- AMG 350-450 255/35R19 M+S R03 A12 A14 A21
230, 230AMG 350-450 285/30R19 A01 K2b R03 V19 HA2 S03
e1*98/14*0169*..,
e1*2001/116*0248*..
SLK 120-170 255/30R19 K2b K44 K56 R03 A01 A12 A14
171 120-170 265/30R19 K2c K44 K56 R03 A21 V19 HA2
e1*2001/116*0262*.. S04
SLK 350 200, 224 255/30R19 K2b K44 K56 R03 A01 A12 A14
171 200, 224 265/30R19 K2c K44 K56 R03 A21 V19 HA2
e1*2001/116*0262*.. S04
SLK 55AMG 265, 294 255/30R19 K2b K44 K56 R03 A01 A12 A14
171, 171AMG 265, 294 265/30R19 K2c K44 K56 R03 A21 V19 HA2
e1*2001/116*0262*.., S04
e1*2001/116*0321*..
Allgemeine Hinweise
Im Fahrzeug verbaute sicherheits- und/oder umweltrelevante Fahrzeugsysteme (z. B.
Reifendruckkontrollsysteme) müssen nach Anbau der Räder funktionsfähig bleiben bzw. entsprechend
ersetzt werden.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.
Seite 5 von 10
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu
einer Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff.
6 bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit
Geschwindigkeitssymbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit
TPMS-Sensoren verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die
Ventile und Sensoren müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit
geeignet sein. Die Ventile müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und
dürfen nicht über den Felgenrand hinausragen.
A56 Die Rad/Reifen-Kombination ist nur zulässig an Fahrzeugausführungen mit Allradantrieb (z.B.
4WD, Quattro, Syncro, 4-Matic, 4x4 u. ä.)
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
BnK Die Sonderräder sind nicht an Fahrzeugausführungen mit Keramik-Bremsen zulässig.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.

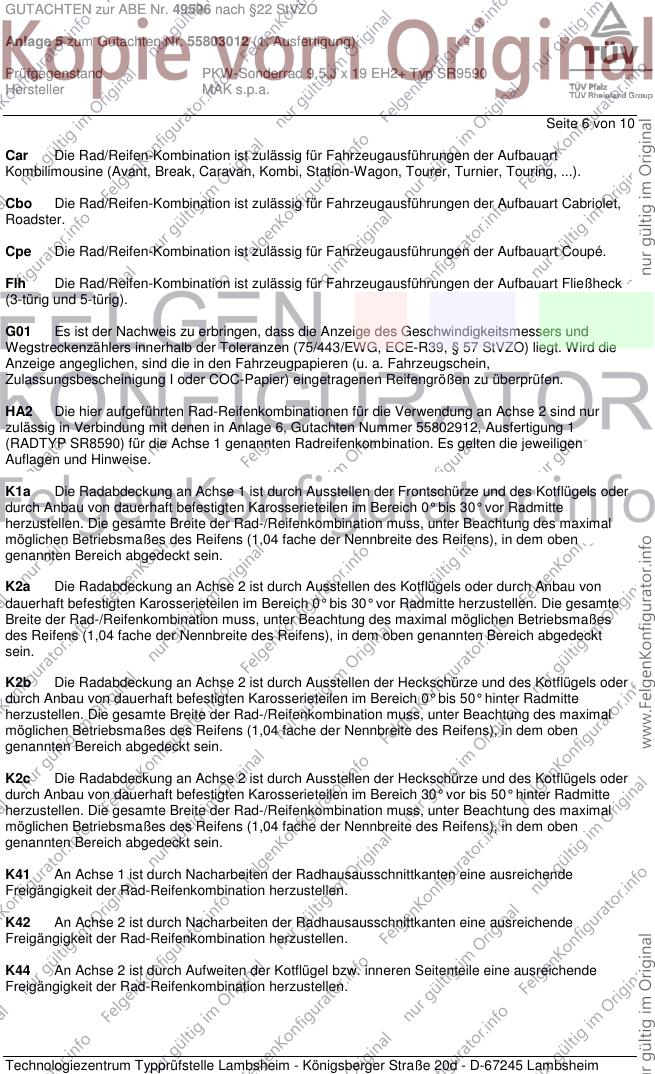

Seite 6 von 10
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cbo Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Cabriolet,
Roadster.
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
HA2 Die hier aufgeführten Rad-Reifenkombinationen für die Verwendung an Achse 2 sind nur
zulässig in Verbindung mit denen in Anlage 6, Gutachten Nummer 55802912, Ausfertigung 1
(RADTYP SR8590) für die Achse 1 genannten Radreifenkombination. Es gelten die jeweiligen
Auflagen und Hinweise.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2a Die Radabdeckung an Achse 2 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.

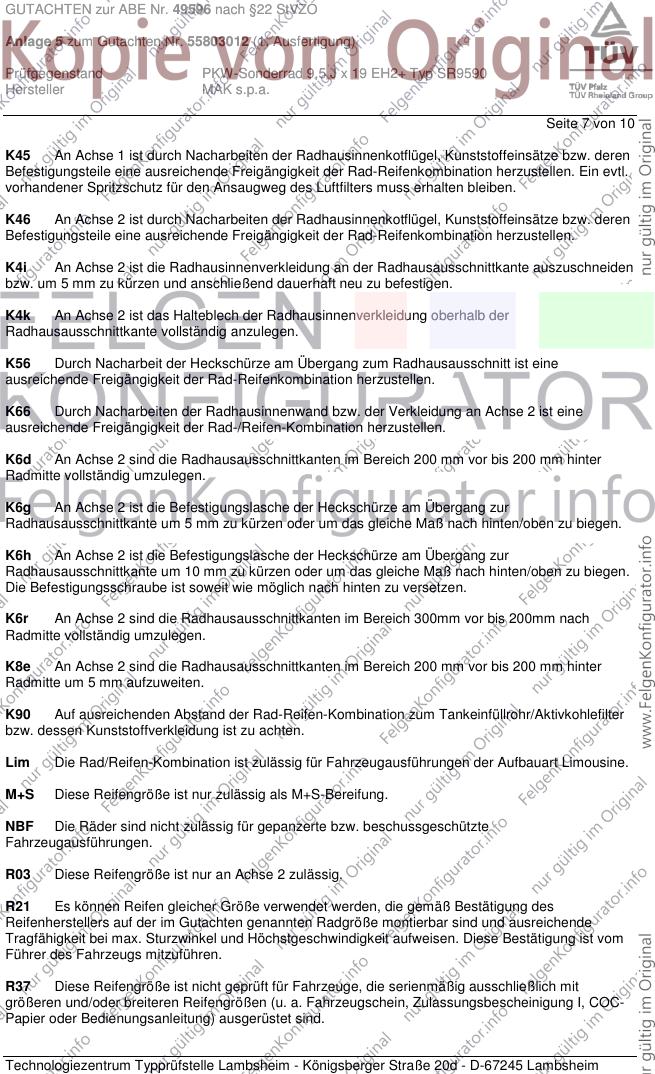

Seite 7 von 10
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K46 An Achse 2 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K4i An Achse 2 ist die Radhausinnenverkleidung an der Radhausausschnittkante auszuschneiden
bzw. um 5 mm zu kürzen und anschließend dauerhaft neu zu befestigen.
K4k An Achse 2 ist das Halteblech der Radhausinnenverkleidung oberhalb der
Radhausausschnittkante vollständig anzulegen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
K66 Durch Nacharbeiten der Radhausinnenwand bzw. der Verkleidung an Achse 2 ist eine
ausreichende Freigängigkeit der Rad-/Reifen-Kombination herzustellen.
K6d An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte vollständig umzulegen.
K6g An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 5 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
K6h An Achse 2 ist die Befestigungslasche der Heckschürze am Übergang zur
Radhausausschnittkante um 10 mm zu kürzen oder um das gleiche Maß nach hinten/oben zu biegen.
Die Befestigungsschraube ist soweit wie möglich nach hinten zu versetzen.
K6r An Achse 2 sind die Radhausausschnittkanten im Bereich 300mm vor bis 200mm nach
Radmitte vollständig umzulegen.
K8e An Achse 2 sind die Radhausausschnittkanten im Bereich 200 mm vor bis 200 mm hinter
Radmitte um 5 mm aufzuweiten.
K90 Auf ausreichenden Abstand der Rad-Reifen-Kombination zum Tankeinfüllrohr/Aktivkohlefilter
bzw. dessen Kunststoffverkleidung ist zu achten.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R21 Es können Reifen gleicher Größe verwendet werden, die gemäß Bestätigung des
Reifenherstellers auf der im Gutachten genannten Radgröße montierbar sind und ausreichende
Tragfähigkeit bei max. Sturzwinkel und Höchstgeschwindigkeit aufweisen. Diese Bestätigung ist vom
Führer des Fahrzeugs mitzuführen.
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.

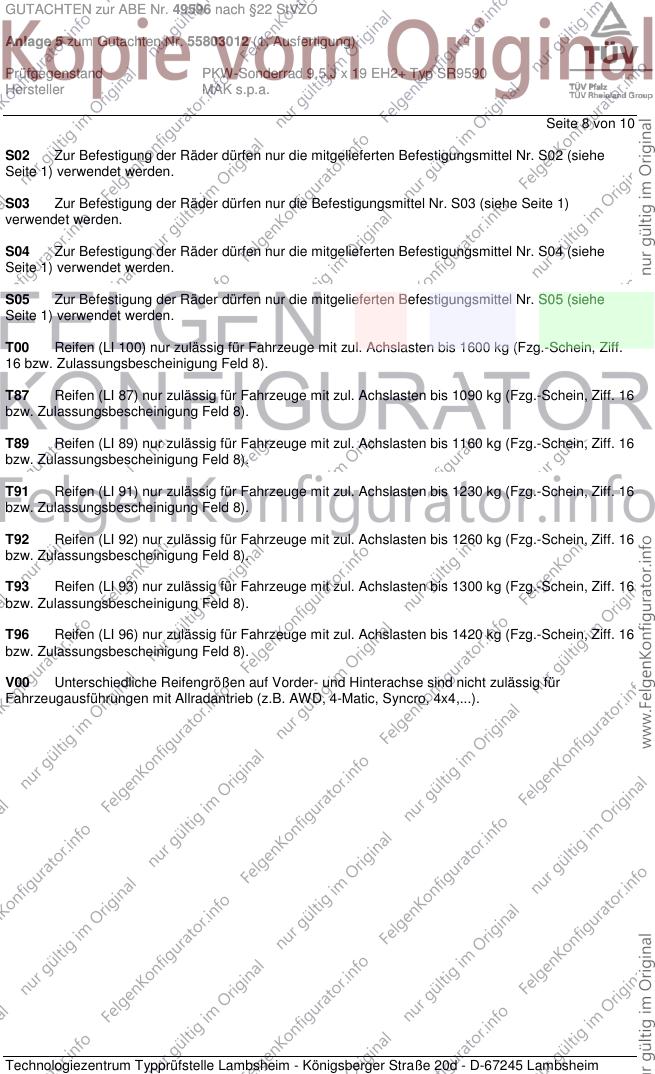

Seite 8 von 10
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die Befestigungsmittel Nr. S03 (siehe Seite 1)
verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T00 Reifen (LI 100) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1600 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.

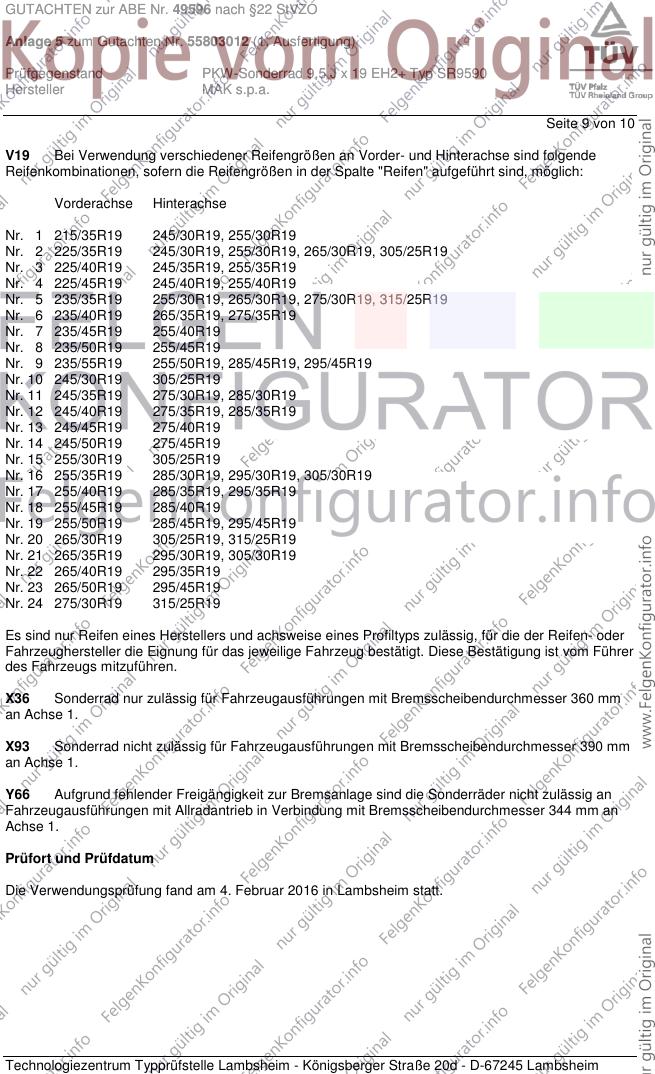

Seite 9 von 10
V19 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 215/35R19 245/30R19, 255/30R19
Nr. 2 225/35R19 245/30R19, 255/30R19, 265/30R19, 305/25R19
Nr. 3 225/40R19 245/35R19, 255/35R19
Nr. 4 225/45R19 245/40R19, 255/40R19
Nr. 5 235/35R19 255/30R19, 265/30R19, 275/30R19, 315/25R19
Nr. 6 235/40R19 265/35R19, 275/35R19
Nr. 7 235/45R19 255/40R19
Nr. 8 235/50R19 255/45R19
Nr. 9 235/55R19 255/50R19, 285/45R19, 295/45R19
Nr. 10 245/30R19 305/25R19
Nr. 11 245/35R19 275/30R19, 285/30R19
Nr. 12 245/40R19 275/35R19, 285/35R19
Nr. 13 245/45R19 275/40R19
Nr. 14 245/50R19 275/45R19
Nr. 15 255/30R19 305/25R19
Nr. 16 255/35R19 285/30R19, 295/30R19, 305/30R19
Nr. 17 255/40R19 285/35R19, 295/35R19
Nr. 18 255/45R19 285/40R19
Nr. 19 255/50R19 285/45R19, 295/45R19
Nr. 20 265/30R19 305/25R19, 315/25R19
Nr. 21 265/35R19 295/30R19, 305/30R19
Nr. 22 265/40R19 295/35R19
Nr. 23 265/50R19 295/45R19
Nr. 24 275/30R19 315/25R19
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X36 Sonderrad nur zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
X93 Sonderrad nicht zulässig für Fahrzeugausführungen mit Bremsscheibendurchmesser 390 mm
an Achse 1.
Y66 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugausführungen mit Allradantrieb in Verbindung mit Bremsscheibendurchmesser 344 mm an
Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 4. Februar 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 49596 nach §22 StVZO
Anlage 5 zum Gutachten Nr. 55803012 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 9,5 J x 19 EH2+ Typ SR9590
Hersteller MAK s.p.a.
Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2012.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 4. Februar 2016
Schmidt 00242123.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
