GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 1 von 10
Auftraggeber AUTEC GmbH & Co. KG
Ziegeleistraße 25
67105 Schifferstadt
QM-Nr.: 49 02 0241005
Prüfgegenstand PKW-Sonderrad
Typ F7016
Radgröße 7,0Jx16H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Loch- Einpress- Rad- Abrollumfang
führung kreis- (mm)/ Mit- tiefe last (mm)
tenloch-ø (mm) (mm) (kg)
- F7016 LK112/Ø70-Ø66,6 5/112/66,6 48 760 2060
Nr. 2
Kennzeichnungen
KBA-Nummer 47952
Herstellerzeichen AUTEC
Radtyp und Ausführung F7016 (s.o.)
Radgröße 7,0Jx16H2
Einpresstiefe ET (s.o.)
§ 22 47952*06
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S02 Schraube M12x1,5 Kegel 60° 110 26
S03 Schraube M14x1,5 Kegel 60° 120 30
S04 Schraube M14x1,5 Kegel 60° 130 28
S05 Schraube M14x1,5 Kegel 60° 160 33
S06 Schraube M14x1,5 Kegel 60° 130 30
S07 Schraube M14x1,5 Kegel 60° 180 33
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und Handlingsprü-
fungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

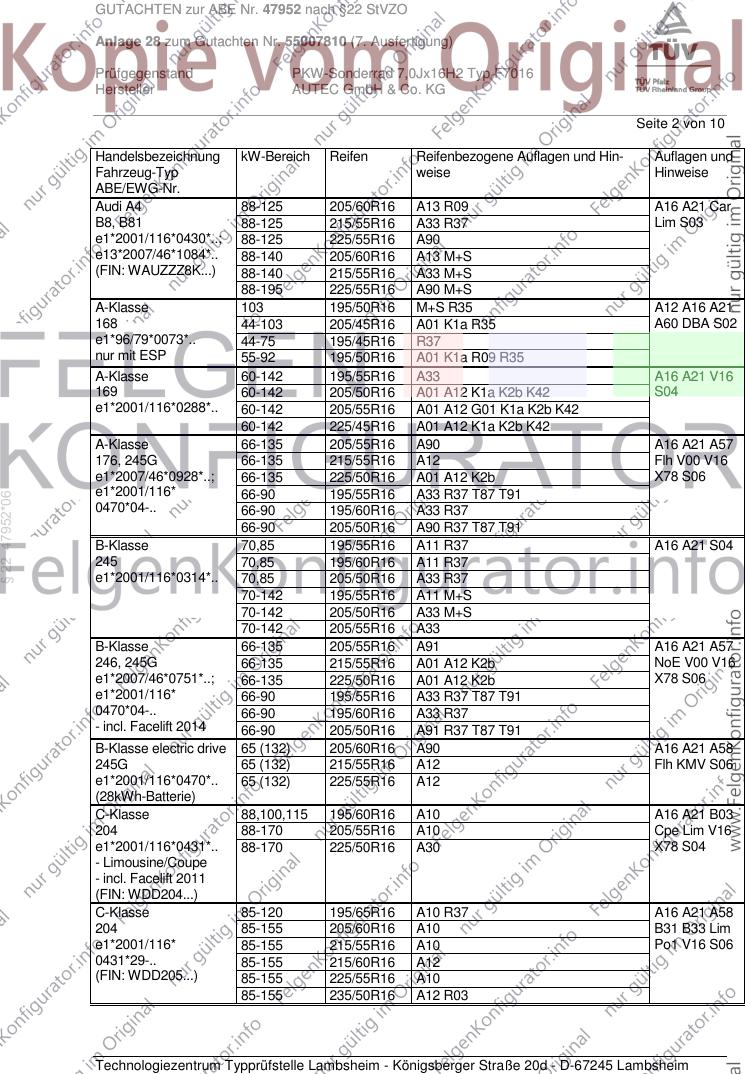

GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
Audi A4 88-125 205/60R16 A13 R09 A16 A21 Car
B8, B81 88-125 215/55R16 A33 R37 Lim S03
e1*2001/116*0430*..; 88-125 225/55R16 A90
e13*2007/46*1084*.. 88-140 205/60R16 A13 M+S
(FIN: WAUZZZ8K...) 88-140 215/55R16 A33 M+S
88-195 225/55R16 A90 M+S
A-Klasse 103 195/50R16 M+S R35 A12 A16 A21
168 44-103 205/45R16 A01 K1a R35 A60 DBA S02
e1*96/79*0073*.. 44-75 195/45R16 R37
nur mit ESP 55-92 195/50R16 A01 K1a R09 R35
A-Klasse 60-142 195/55R16 A33 A16 A21 V16
169 60-142 205/50R16 A01 A12 K1a K2b K42 S04
e1*2001/116*0288*.. 60-142 205/55R16 A01 A12 G01 K1a K2b K42
60-142 225/45R16 A01 A12 K1a K2b K42
A-Klasse 66-135 205/55R16 A90 A16 A21 A57
176, 245G 66-135 215/55R16 A12 Flh V00 V16
e1*2007/46*0928*..; 66-135 225/50R16 A01 A12 K2b X78 S06
e1*2001/116* 66-90 195/55R16 A33 R37 T87 T91
§ 22 47952*06
0470*04-.. 66-90 195/60R16 A33 R37
66-90 205/50R16 A90 R37 T87 T91
B-Klasse 70,85 195/55R16 A11 R37 A16 A21 S04
245 70,85 195/60R16 A11 R37
e1*2001/116*0314*.. 70,85 205/50R16 A33 R37
70-142 195/55R16 A11 M+S
70-142 205/50R16 A33 M+S
70-142 205/55R16 A33
B-Klasse 66-135 205/55R16 A91 A16 A21 A57
246, 245G 66-135 215/55R16 A01 A12 K2b NoE V00 V16
e1*2007/46*0751*..; 66-135 225/50R16 A01 A12 K2b X78 S06
e1*2001/116* 66-90 195/55R16 A33 R37 T87 T91
0470*04-.. 66-90 195/60R16 A33 R37
- incl. Facelift 2014 66-90 205/50R16 A91 R37 T87 T91
B-Klasse electric drive 65 (132) 205/60R16 A90 A16 A21 A58
245G 65 (132) 215/55R16 A12 Flh KMV S06
e1*2001/116*0470*.. 65 (132) 225/55R16 A12
(28kWh-Batterie)
C-Klasse 88,100,115 195/60R16 A10 A16 A21 B03
204 88-170 205/55R16 A10 Cpe Lim V16
e1*2001/116*0431*.. 88-170 225/50R16 A30 X78 S04
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-120 195/65R16 A10 R37 A16 A21 A58
204 85-155 205/60R16 A10 B31 B33 Lim
e1*2001/116* 85-155 215/55R16 A10 Po1 V16 S06
0431*29-.. 85-155 215/60R16 A12
(FIN: WDD205...) 85-155 225/55R16 A10
85-155 235/50R16 A12 R03
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

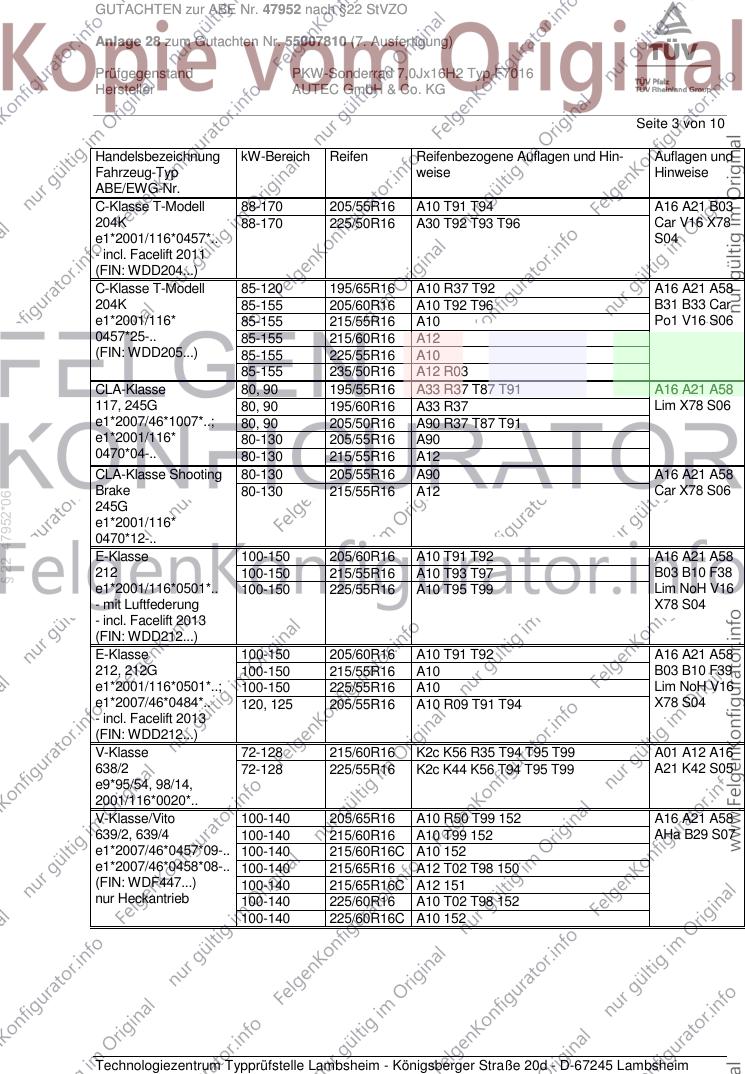

GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 88-170 205/55R16 A10 T91 T94 A16 A21 B03
204K 88-170 225/50R16 A30 T92 T93 T96 Car V16 X78
e1*2001/116*0457*.. S04
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse T-Modell 85-120 195/65R16 A10 R37 T92 A16 A21 A58
204K 85-155 205/60R16 A10 T92 T96 B31 B33 Car
e1*2001/116* 85-155 215/55R16 A10 Po1 V16 S06
0457*25-.. 85-155 215/60R16 A12
(FIN: WDD205...) 85-155 225/55R16 A10
85-155 235/50R16 A12 R03
CLA-Klasse 80, 90 195/55R16 A33 R37 T87 T91 A16 A21 A58
117, 245G 80, 90 195/60R16 A33 R37 Lim X78 S06
e1*2007/46*1007*..; 80, 90 205/50R16 A90 R37 T87 T91
e1*2001/116* 80-130 205/55R16 A90
0470*04-.. 80-130 215/55R16 A12
CLA-Klasse Shooting 80-130 205/55R16 A90 A16 A21 A58
Brake 80-130 215/55R16 A12 Car X78 S06
§ 22 47952*06
245G
e1*2001/116*
0470*12-..
E-Klasse 100-150 205/60R16 A10 T91 T92 A16 A21 A58
212 100-150 215/55R16 A10 T93 T97 B03 B10 F38
e1*2001/116*0501*.. 100-150 225/55R16 A10 T95 T99 Lim NoH V16
- mit Luftfederung X78 S04
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse 100-150 205/60R16 A10 T91 T92 A16 A21 A58
212, 212G 100-150 215/55R16 A10 B03 B10 F39
e1*2001/116*0501*..; 100-150 225/55R16 A10 Lim NoH V16
e1*2007/46*0484*.. 120, 125 205/55R16 A10 R09 T91 T94 X78 S04
- incl. Facelift 2013
(FIN: WDD212...)
V-Klasse 72-128 215/60R16 K2c K56 R35 T94 T95 T99 A01 A12 A16
638/2 72-128 225/55R16 K2c K44 K56 T94 T95 T99 A21 K42 S05
e9*95/54, 98/14,
2001/116*0020*..
V-Klasse/Vito 100-140 205/65R16 A10 R50 T99 152 A16 A21 A58
639/2, 639/4 100-140 215/60R16 A10 T99 152 AHa B29 S07
e1*2007/46*0457*09-.. 100-140 215/60R16C A10 152
e1*2007/46*0458*08-.. 100-140 215/65R16 A12 T02 T98 150
(FIN: WDF447...) 100-140 215/65R16C A12 151
nur Heckantrieb 100-140 225/60R16 A10 T02 T98 152
100-140 225/60R16C A10 152
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim

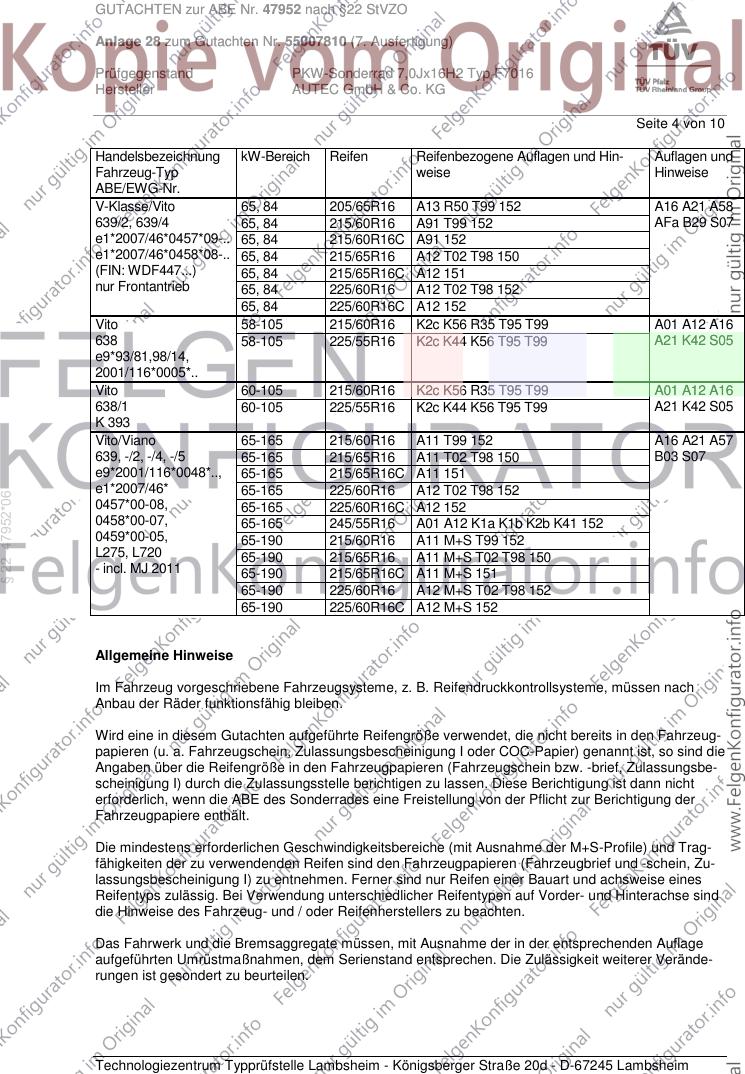

GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Hin- Auflagen und
Fahrzeug-Typ weise Hinweise
ABE/EWG-Nr.
V-Klasse/Vito 65, 84 205/65R16 A13 R50 T99 152 A16 A21 A58
639/2, 639/4 65, 84 215/60R16 A91 T99 152 AFa B29 S07
e1*2007/46*0457*09-.. 65, 84 215/60R16C A91 152
e1*2007/46*0458*08-.. 65, 84 215/65R16 A12 T02 T98 150
(FIN: WDF447...) 65, 84 215/65R16C A12 151
nur Frontantrieb 65, 84 225/60R16 A12 T02 T98 152
65, 84 225/60R16C A12 152
Vito 58-105 215/60R16 K2c K56 R35 T95 T99 A01 A12 A16
638 58-105 225/55R16 K2c K44 K56 T95 T99 A21 K42 S05
e9*93/81,98/14,
2001/116*0005*..
Vito 60-105 215/60R16 K2c K56 R35 T95 T99 A01 A12 A16
638/1 60-105 225/55R16 K2c K44 K56 T95 T99 A21 K42 S05
K 393
Vito/Viano 65-165 215/60R16 A11 T99 152 A16 A21 A57
639, -/2, -/4, -/5 65-165 215/65R16 A11 T02 T98 150 B03 S07
e9*2001/116*0048*.., 65-165 215/65R16C A11 151
e1*2007/46* 65-165 225/60R16 A12 T02 T98 152
§ 22 47952*06
0457*00-08, 65-165 225/60R16C A12 152
0458*00-07, 65-165 245/55R16 A01 A12 K1a K1b K2b K41 152
0459*00-05, 65-190 215/60R16 A11 M+S T99 152
L275, L720 65-190 215/65R16 A11 M+S T02 T98 150
- incl. MJ 2011 65-190 215/65R16C A11 M+S 151
65-190 225/60R16 A12 M+S T02 T98 152
65-190 225/60R16C A12 M+S 152
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Räder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den Fahrzeug-
papieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist, so sind die
Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief, Zulassungsbe-
scheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist dann nicht
erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur Berichtigung der
Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und Trag-
fähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein, Zu-
lassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer Verände-
rungen ist gesondert zu beurteilen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 5 von 10
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem Abrollum-
fang verwendet werden.
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
150 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1500 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
151 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1510 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
152 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1520 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
§ 22 47952*06
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der vorliegen-
den ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den Kraftfahr-
zeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der Anlage
VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen Änderungsab-
nahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene Schnee-
ketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zum Bremssattel bzw. Fahrwerksteilen zu achten.
A21 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren verwen-
det, sind Metallschraubventile mit Befestigung von außen zulässig. Bei Verwendung bis zu einer
Höchstgeschwindigkeit von 210 km/h (bauartbedingte Höchstgeschwindigkeit, Fzg.-Schein, Ziff. 6
bzw. Zulassungsbescheinigung Feld T oder bei Verwendung von Winterreifen mit Geschwindigkeits-
symbol Q, R, S, T oder H) sind auch Gummiventile zulässig. Werden Ventile mit TPMS-Sensoren
verwendet, so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren
müssen für den vorgeschriebenen Luftdruck und die Höchstgeschwindigkeit geeignet sein. Die Ventile
müssen den Normen E.T.R.T.O., DIN oder Tire and Rim entsprechen und dürfen nicht über den Fel-
genrand hinausragen.
A30 Die Verwendung von Schneeketten wurde nicht geprüft.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG

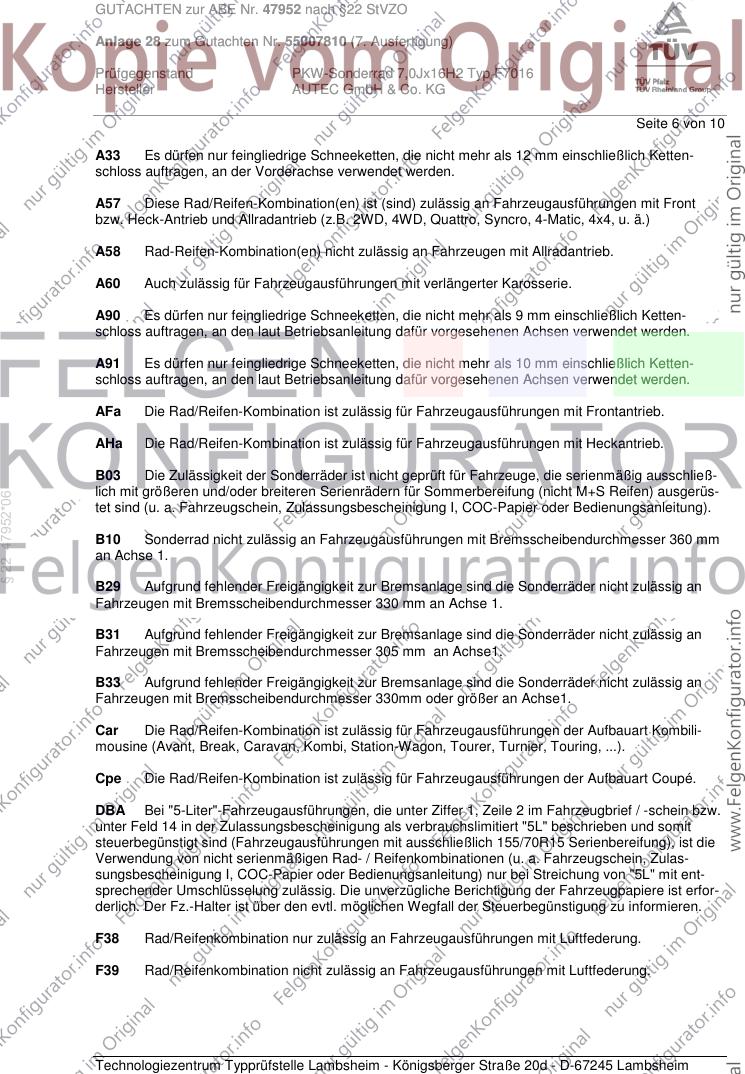

Seite 6 von 10
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich Ketten-
schloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A60 Auch zulässig für Fahrzeugausführungen mit verlängerter Karosserie.
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
A91 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 10 mm einschließlich Ketten-
schloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet werden.
AFa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Frontantrieb.
AHa Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen mit Heckantrieb.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließ-
lich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen) ausgerüs-
§ 22 47952*06
tet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
B10 Sonderrad nicht zulässig an Fahrzeugausführungen mit Bremsscheibendurchmesser 360 mm
an Achse 1.
B29 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330 mm an Achse 1.
B31 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 305 mm an Achse1.
B33 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 330mm oder größer an Achse1.
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Kombili-
mousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
DBA Bei "5-Liter"-Fahrzeugausführungen, die unter Ziffer 1, Zeile 2 im Fahrzeugbrief / -schein bzw.
unter Feld 14 in der Zulassungsbescheinigung als verbrauchslimitiert "5L" beschrieben und somit
steuerbegünstigt sind (Fahrzeugausführungen mit ausschließlich 155/70R15 Serienbereifung), ist die
Verwendung von nicht serienmäßigen Rad- / Reifenkombinationen (u. a. Fahrzeugschein, Zulas-
sungsbescheinigung I, COC-Papier oder Bedienungsanleitung) nur bei Streichung von "5L" mit ent-
sprechender Umschlüsselung zulässig. Die unverzügliche Berichtigung der Fahrzeugpapiere ist erfor-
derlich. Der Fz.-Halter ist über den evtl. möglichen Wegfall der Steuerbegünstigung zu informieren.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG
Seite 7 von 10
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und Weg-
streckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die Anzei-
ge angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I
oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte herzustel-
len. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen
Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich
abgedeckt sein.
K1b Die Radabdeckung an Achse 1 ist durch Ausstellen des Kotflügels oder durch Anbau von
dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzustellen. Die gesamte
Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal möglichen Betriebsmaßes
des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten Bereich abgedeckt
sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte herzu-
§ 22 47952*06
stellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal mögli-
chen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genannten
Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben genann-
ten Bereich abgedeckt sein.
K41 An Achse 1 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende Freigän-
gigkeit der Rad-Reifenkombination herzustellen.
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende Frei-
gängigkeit der Rad-Reifenkombination herzustellen.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine ausrei-
chende Freigängigkeit der Rad-Reifenkombination herzustellen.
KMV Betrifft nur Fahrzeugvarianten mit serienmäßigen Kunststoffverbreiterungen bzw. mit zusätzli-
chen Kotflügelverbreiterungen (Radlaufleisten).
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG

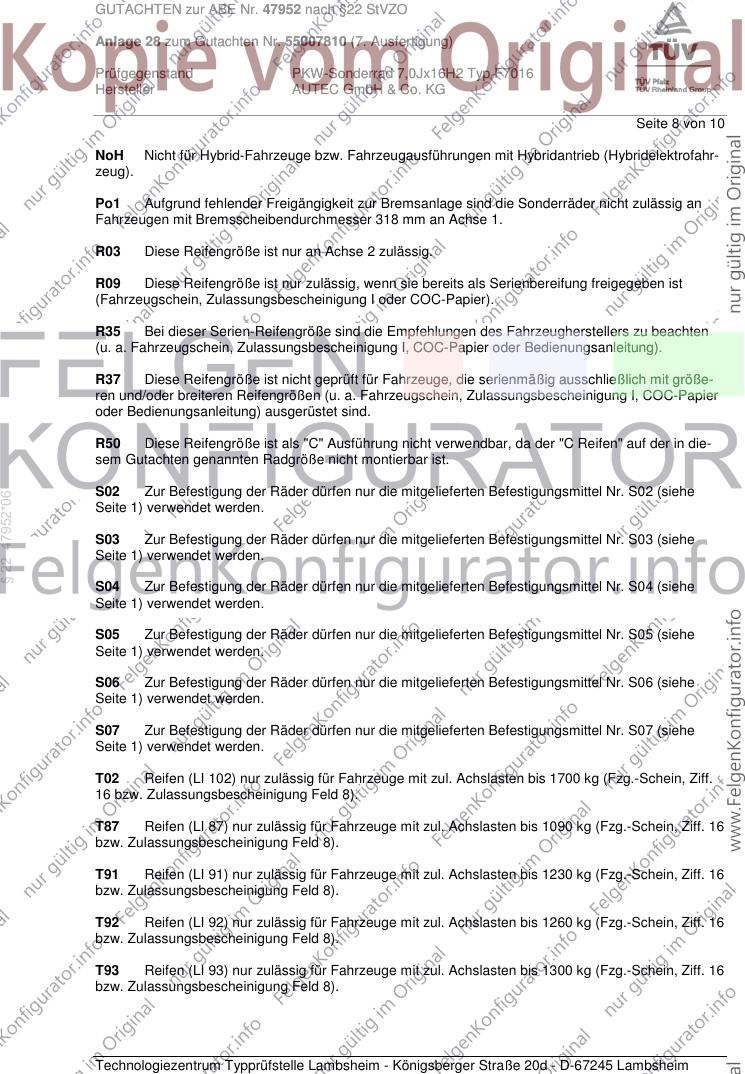

Seite 8 von 10
NoH Nicht für Hybrid-Fahrzeuge bzw. Fahrzeugausführungen mit Hybridantrieb (Hybridelektrofahr-
zeug).
Po1 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 318 mm an Achse 1.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R35 Bei dieser Serien-Reifengröße sind die Empfehlungen des Fahrzeugherstellers zu beachten
(u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder Bedienungsanleitung).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit größe-
ren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier
oder Bedienungsanleitung) ausgerüstet sind.
R50 Diese Reifengröße ist als "C" Ausführung nicht verwendbar, da der "C Reifen" auf der in die-
sem Gutachten genannten Radgröße nicht montierbar ist.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
§ 22 47952*06
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
S06 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S06 (siehe
Seite 1) verwendet werden.
S07 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S07 (siehe
Seite 1) verwendet werden.
T02 Reifen (LI 102) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1700 kg (Fzg.-Schein, Ziff.
16 bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T92 Reifen (LI 92) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1260 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG

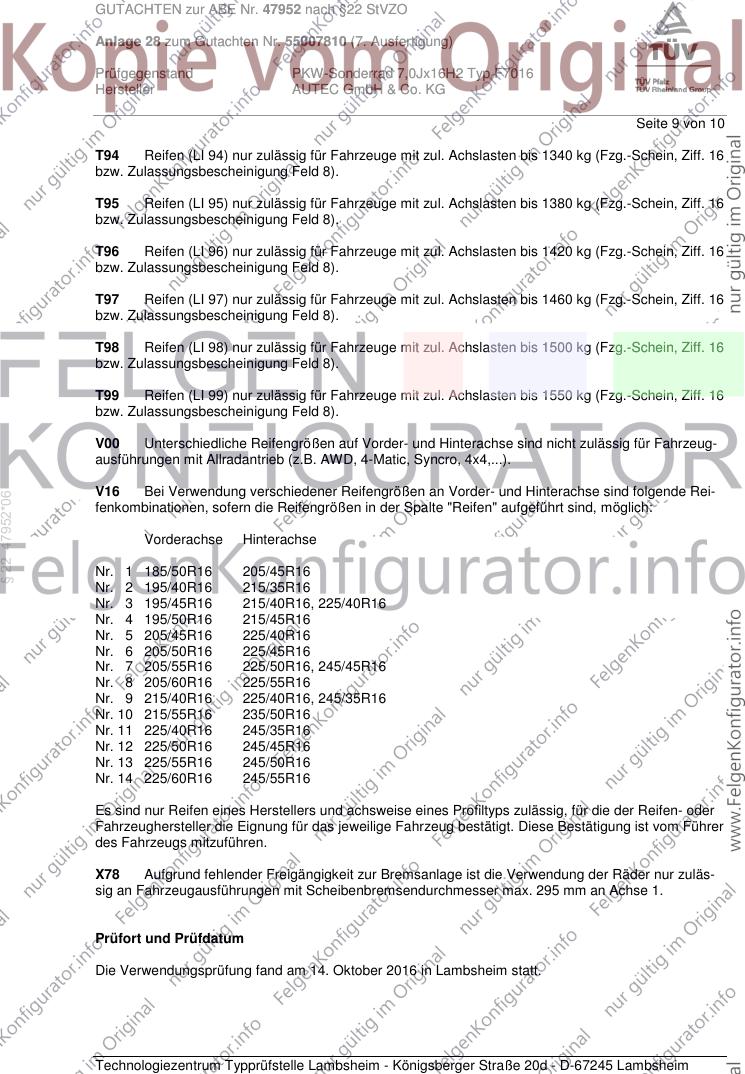

Seite 9 von 10
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für Fahrzeug-
ausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
V16 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende Rei-
§ 22 47952*06
fenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 185/50R16 205/45R16
Nr. 2 195/40R16 215/35R16
Nr. 3 195/45R16 215/40R16, 225/40R16
Nr. 4 195/50R16 215/45R16
Nr. 5 205/45R16 225/40R16
Nr. 6 205/50R16 225/45R16
Nr. 7 205/55R16 225/50R16, 245/45R16
Nr. 8 205/60R16 225/55R16
Nr. 9 215/40R16 225/40R16, 245/35R16
Nr. 10 215/55R16 235/50R16
Nr. 11 225/40R16 245/35R16
Nr. 12 225/50R16 245/45R16
Nr. 13 225/55R16 245/50R16
Nr. 14 225/60R16 245/55R16
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
X78 Aufgrund fehlender Freigängigkeit zur Bremsanlage ist die Verwendung der Räder nur zuläs-
sig an Fahrzeugausführungen mit Scheibenbremsendurchmesser max. 295 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 14. Oktober 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 47952 nach §22 StVZO
Anlage 28 zum Gutachten Nr. 55007810 (7. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,0Jx16H2 Typ F7016
Hersteller AUTEC GmbH & Co. KG

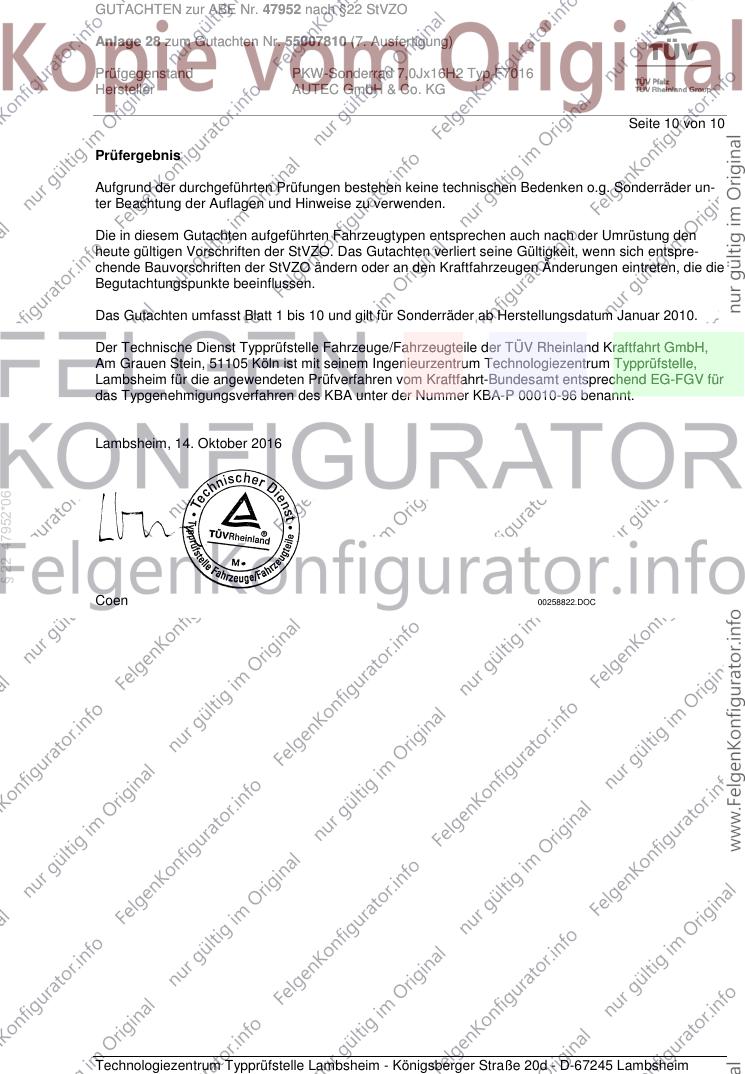

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder un-
ter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich entspre-
chende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen eintreten, die die
Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2010.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 14. Oktober 2016
§ 22 47952*06
Coen 00258822.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
