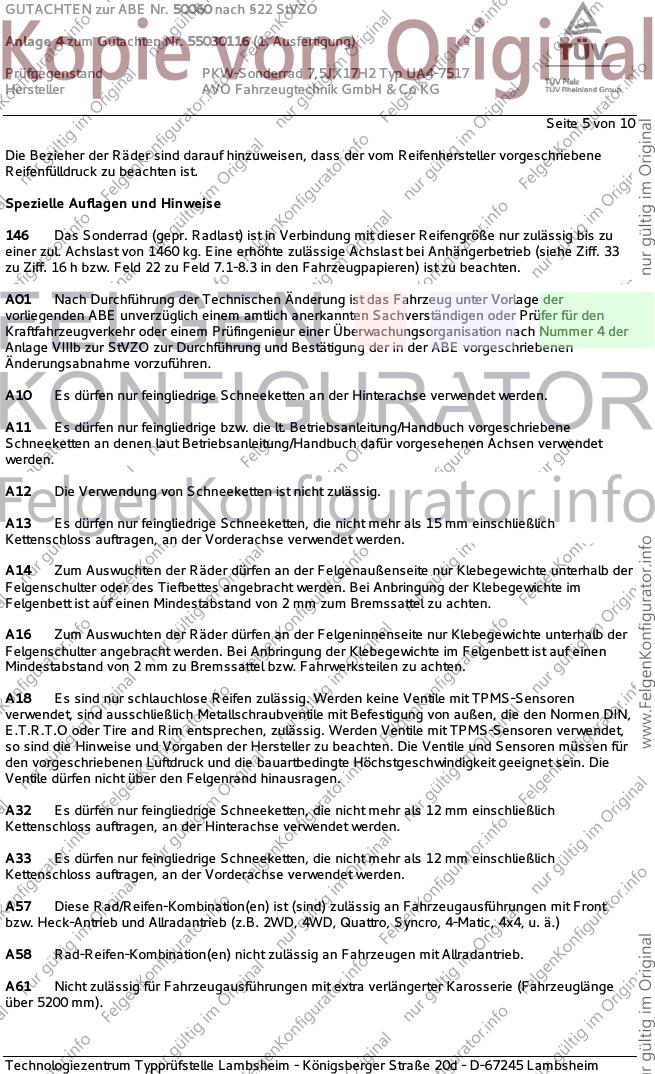

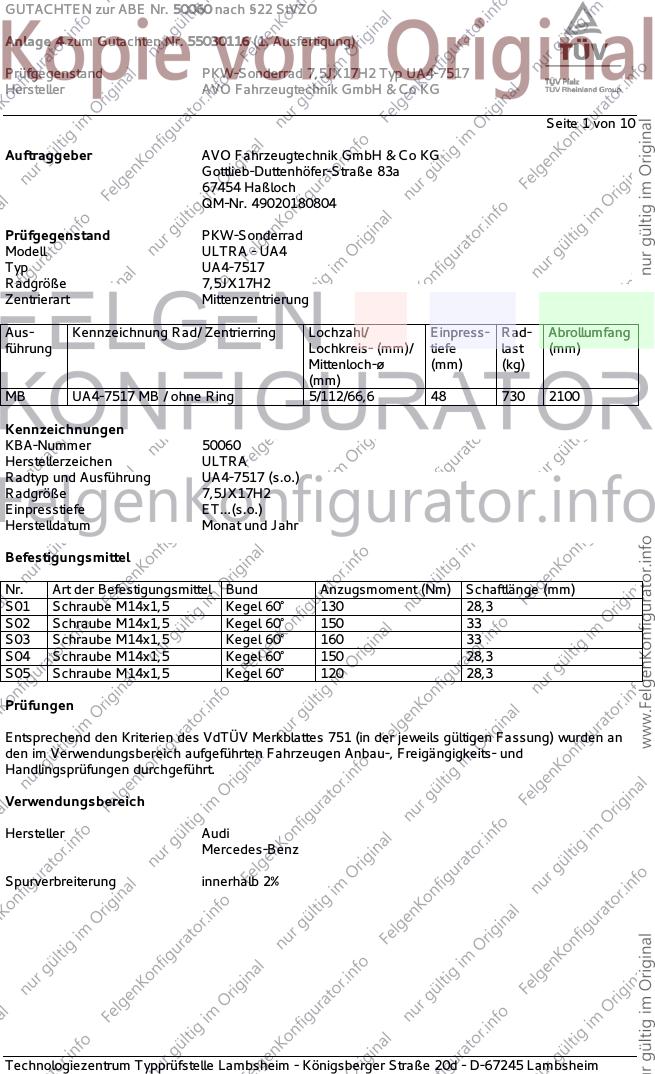

GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 1 von 10
Auftraggeber AVO Fahrzeugtechnik GmbH & Co KG
Gottlieb-Duttenhöfer-Straße 83a
67454 Haßloch
QM-Nr. 49020180804
Prüfgegenstand PKW-Sonderrad
Modell ULTRA - UA4
Typ UA4-7517
Radgröße 7,5JX17H2
Zentrierart Mittenzentrierung
Aus- Kennzeichnung Rad/ Zentrierring Lochzahl/ Einpress- Rad- Abrollumfang
führung Lochkreis- (mm)/ tiefe last (mm)
Mittenloch-ø (mm) (kg)
(mm)
MB UA4-7517 MB / ohne Ring 5/112/66,6 48 730 2100
Kennzeichnungen
KBA-Nummer 50060
Herstellerzeichen ULTRA
Radtyp und Ausführung UA4-7517 (s.o.)
Radgröße 7,5JX17H2
Einpresstiefe ET...(s.o.)
Herstelldatum Monat und Jahr
Befestigungsmittel
Nr. Art der Befestigungsmittel Bund Anzugsmoment (Nm) Schaftlänge (mm)
S01 Schraube M14x1,5 Kegel 60° 130 28,3
S02 Schraube M14x1,5 Kegel 60° 150 33
S03 Schraube M14x1,5 Kegel 60° 160 33
S04 Schraube M14x1,5 Kegel 60° 150 28,3
S05 Schraube M14x1,5 Kegel 60° 120 28,3
Prüfungen
Entsprechend den Kriterien des VdTÜV Merkblattes 751 (in der jeweils gültigen Fassung) wurden an
den im Verwendungsbereich aufgeführten Fahrzeugen Anbau-, Freigängigkeits- und
Handlingsprüfungen durchgeführt.
Verwendungsbereich
Hersteller Audi
Mercedes-Benz
Spurverbreiterung innerhalb 2%
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 2 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
Audi A4 88-118 205/55R17 A13 R37 A14 A16 A18
B8, B81 88-118 215/50R17 A12 R37 T90 T91 Car Lim S05
e1*2001/116*0430*..; 88-140 205/55R17 A13 M+S
e13*2007/46*1084*.. 88-140 215/50R17 A12 M+S T90 T91
(FIN: WAUZZZ8K...) 88-195 225/50R17 A12
88-195 235/45R17 A12
A-Klasse 60-142 205/45R17 R37 A12 A14 A16
169 60-142 215/45R17 A01 K1a K2b K42 A18 S01
e1*2001/116*0288*..
A-Klasse 66-135 205/45R17 A33 T88 A14 A16 A18
176, 245G 66-135 205/50R17 A12 A57 Flh V00
e1*2007/46*0928*..; 66-135 215/45R17 A90 T87 T91 V17 S01
e1*2001/116* 66-160 205/50R17 A12 M+S
0470*04-.. 66-160 215/45R17 A90 M+S T87 T91
66-160 225/45R17 A12
66-160 235/45R17 A12
B-Klasse 70-142 205/45R17 T84 A12 A14 A16
245 70-142 205/50R17 A18 V17 S01
e1*2001/116*0314*.. 70-142 215/45R17
70-142 225/45R17
B-Klasse 66-135 205/45R17 A33 T88 A14 A16 A18
246, 245G 66-135 205/50R17 A12 A57 NoE V00
e1*2007/46*0751*..; 66-135 215/45R17 A12 T87 T91 V17 S01
e1*2001/116* 66-155 205/50R17 A12 M+S
0470*04-.. 66-155 215/45R17 A12 M+S T87 T91
- incl. Facelift 2014 66-155 225/45R17 A12
C-Klasse 88-215 205/50R17 A32 R37 T89 T93 A14 A16 A18
204 88-215 215/45R17 A10 R37 T87 T88 T91 Cpe Lim S01
e1*2001/116*0431*.. 88-225 225/45R17 A32
- Limousine/Coupe
- incl. Facelift 2011
(FIN: WDD204...)
C-Klasse 85-155 205/55R17 A10 R37 A14 A16 A18
204 85-155 215/50R17 A10 R37 A58 Lim V17
e1*2001/116* 85-155 225/50R17 A32 S01
0431*29-.. 85-155 235/45R17 A10
(FIN: WDD205...) 85-155 245/45R17 A12
C-Klasse Coupé 115-180 225/50R17 A32 A14 A16 A18
204 115-180 235/45R17 A10 A58 Cpe V17
e1*2001/116*0431*37- 115-180 245/45R17 A12 S01
..
(FIN: WDD205...)
C-Klasse T-Modell 88-170 205/50R17 A32 R37 T89 T93 A14 A16 A18
204K 88-170 215/45R17 A10 R37 T91 Car S01
e1*2001/116*0457*.. 88-225 225/45R17 A32 T91 T94
- incl. Facelift 2011
(FIN: WDD204...)
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 3 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
C-Klasse T-Modell 85-155 205/55R17 A10 R37 T91 T95 146 A14 A16 A18
204K 85-155 215/50R17 A10 R37 T91 T95 146 A58 Car V17
e1*2001/116* 85-155 225/50R17 A32 146 S01
0457*25-.. 85-155 235/45R17 A10 146
(FIN: WDD205...) 85-155 245/45R17 A12 146
CL-Klasse 220-326 225/55R17 A14 A16 A18
215 B03 S02
e1*98/14*0113*..
CLA-Klasse 80-130 205/45R17 A33 T88 A14 A16 A18
117, 245G 80-130 205/50R17 A12 A57 Lim V00
e1*2007/46*1007*..; 80-130 215/45R17 A90 T87 T91 V17 S01
e1*2001/116* 80-160 205/50R17 A12 M+S
0470*04-.. 80-160 215/45R17 A90 M+S T87 T91
80-160 225/45R17 A12
CLA-Klasse Shooting 80-130 205/45R17 A33 T88 A14 A16 A18
Brake 80-130 205/50R17 A12 A57 Car V00
245G 80-130 215/45R17 A90 T87 T91 V17 S01
e1*2001/116* 80-160 205/50R17 A12 M+S
0470*12-.. 80-160 215/45R17 A90 M+S T87 T91
80-160 225/45R17 A12
E-Klasse 100-150 205/50R17 A10 R37 T93 V17 A14 A16 A18
212 100-150 215/50R17 A10 R37 T90 T91 T93 V17 A58 B03 F38
e1*2001/116*0501*.. 100-225 225/45R17 A10 T90 T91 T93 Lim Y63 S01
- mit Luftfederung 100-225 235/45R17 A10
- incl. Facelift 2013 100-225 245/45R17 A10
(FIN: WDD212...)
E-Klasse 100-150 205/50R17 A10 R37 T93 A14 A16 A18
212, 212G 100-150 215/50R17 A10 R37 T90 T91 T93 A58 B03 F39
e1*2001/116*0501*..; 100-225 225/45R17 A10 T90 T91 T93 Lim V17 Y63
e1*2007/46*0484*.. 100-225 235/45R17 A10 S01
- incl. Facelift 2013 100-225 245/45R17 A10
(FIN: WDD212...)
E-Klasse T-Modell 100-225 235/45R17 A10 T97 146 A14 A16 A18
212 K 100-225 245/45R17 A10 T95 T99 146 A58 B03 Car
e1*2007/46*0200*.. F42 Y63 S01
- incl. Facelift 2013
(FIN: WDD212...)
E-Klasse T-Modell 100 - 225 235/45R17 A10 T97 146 A14 A16 A18
212 K 100 - 225 245/45R17 A10 T95 T99 146 A58 B03 Car
e1*2007/46*0200*.. F38 Y63 S01
- mit Luftfederung
- incl. Facelift 2013
(FIN: WDD212...)
GLA-Klasse 80-155 215/60R17 A12 A14 A16
245G 80-155 225/55R17 A18 A57 Flh
e1*2001/116* 80-155 225/60R17 S01
0470*06-..
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 4 von 10
Handelsbezeichnung kW-Bereich Reifen Reifenbezogene Auflagen und Auflagen und
Fahrzeug-Typ Hinweise Hinweise
ABE/EWG-Nr.
GLK-Klasse 100-225 235/60R17 A10 A14 A16 A18
204X 100-225 255/55R17 A12 R03 V17 S04
e1*2001/116*
0480*00-16
(FIN: WDC204...)
S-Klasse 145-326 225/55R17 A11 M+S R09 A14 A16 A18
220 145-326 225/55R17 A11 A61 B03 NBF
e1*97/27*0099*.. 145-326 245/50R17 A12 V17 S02
V-Klasse 72-128 225/50R17 K2c K42 K56 T94 T98 A01 A12 A14
638/2 72-128 225/55R17 G01 K2c K42 K45 K56 A16 A18 V17
e9*95/54, 98/14, 72-128 235/45R17 K2c K42 K56 T94 T97 S03
2001/116*0020*.. 72-128 235/50R17 K1c K2c K42 K44 K45 K56
72-128 245/45R17 K1c K2c K42 K44 K45 K56 T95 T99
Vito 58-105 225/50R17 K2c K42 K56 T98 A01 A12 A14
638 58-105 225/55R17 G01 K2c K42 K45 K56 A16 A18 V17
e9*93/81,98/14, 58-105 235/45R17 K2c K42 K56 T97 S03
2001/116*0005*.. 58-105 235/50R17 K1c K2c K42 K44 K45 K56
58-105 245/45R17 K1c K2c K42 K44 K45 K56 T95 T99
Vito 60-105 225/50R17 K2c K42 K56 T98 A01 A12 A14
638/1 60-105 225/55R17 G01 K2c K42 K56 A16 A18 V17
K 393 60-105 235/45R17 K2c K42 K56 T97 S03
60-105 235/50R17 K1c K2c K42 K44 K56 T96
60-105 245/45R17 K1c K2c K42 K44 K56 T99
Allgemeine Hinweise
Im Fahrzeug vorgeschriebene Fahrzeugsysteme, z. B. Reifendruckkontrollsysteme, müssen nach
Anbau der Sonderräder funktionsfähig bleiben.
Wird eine in diesem Gutachten aufgeführte Reifengröße verwendet, die nicht bereits in den
Fahrzeugpapieren (u. a. Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier) genannt ist,
so sind die Angaben über die Reifengröße in den Fahrzeugpapieren (Fahrzeugschein bzw. -brief,
Zulassungsbescheinigung I) durch die Zulassungsstelle berichtigen zu lassen. Diese Berichtigung ist
dann nicht erforderlich, wenn die ABE des Sonderrades eine Freistellung von der Pflicht zur
Berichtigung der Fahrzeugpapiere enthält.
Die mindestens erforderlichen Geschwindigkeitsbereiche (mit Ausnahme der M+S-Profile) und
Tragfähigkeiten der zu verwendenden Reifen sind den Fahrzeugpapieren (Fahrzeugbrief und -schein,
Zulassungsbescheinigung I) zu entnehmen. Ferner sind nur Reifen einer Bauart und achsweise eines
Reifentyps zulässig. Bei Verwendung unterschiedlicher Reifentypen auf Vorder- und Hinterachse sind
die Hinweise des Fahrzeug- und / oder Reifenherstellers zu beachten.
Das Fahrwerk und die Bremsaggregate müssen, mit Ausnahme der in der entsprechenden Auflage
aufgeführten Umrüstmaßnahmen, dem Serienstand entsprechen. Die Zulässigkeit weiterer
Veränderungen ist gesondert zu beurteilen.
Wird das serienmäßige Ersatzrad verwendet, soll mit mäßiger Geschwindigkeit und nicht länger als
erforderlich gefahren werden. Es müssen die serienmäßigen Befestigungsteile verwendet werden. Bei
Fahrzeugen mit Allradantrieb darf nur ein Ersatzrad mit gleicher Reifengröße bzw. gleichem
Abrollumfang verwendet werden.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG
Seite 5 von 10
Die Bezieher der Räder sind darauf hinzuweisen, dass der vom Reifenhersteller vorgeschriebene
Reifenfülldruck zu beachten ist.
Spezielle Auflagen und Hinweise
146 Das Sonderrad (gepr. Radlast) ist in Verbindung mit dieser Reifengröße nur zulässig bis zu
einer zul. Achslast von 1460 kg. Eine erhöhte zulässige Achslast bei Anhängerbetrieb (siehe Ziff. 33
zu Ziff. 16 h bzw. Feld 22 zu Feld 7.1-8.3 in den Fahrzeugpapieren) ist zu beachten.
A01 Nach Durchführung der Technischen Änderung ist das Fahrzeug unter Vorlage der
vorliegenden ABE unverzüglich einem amtlich anerkannten Sachverständigen oder Prüfer für den
Kraftfahrzeugverkehr oder einem Prüfingenieur einer Überwachungsorganisation nach Nummer 4 der
Anlage VIIIb zur StVZO zur Durchführung und Bestätigung der in der ABE vorgeschriebenen
Änderungsabnahme vorzuführen.
A10 Es dürfen nur feingliedrige Schneeketten an der Hinterachse verwendet werden.
A11 Es dürfen nur feingliedrige bzw. die lt. Betriebsanleitung/Handbuch vorgeschriebene
Schneeketten an denen laut Betriebsanleitung/Handbuch dafür vorgesehenen Achsen verwendet
werden.
A12 Die Verwendung von Schneeketten ist nicht zulässig.
A13 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 15 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A14 Zum Auswuchten der Räder dürfen an der Felgenaußenseite nur Klebegewichte unterhalb der
Felgenschulter oder des Tiefbettes angebracht werden. Bei Anbringung der Klebegewichte im
Felgenbett ist auf einen Mindestabstand von 2 mm zum Bremssattel zu achten.
A16 Zum Auswuchten der Räder dürfen an der Felgeninnenseite nur Klebegewichte unterhalb der
Felgenschulter angebracht werden. Bei Anbringung der Klebegewichte im Felgenbett ist auf einen
Mindestabstand von 2 mm zu Bremssattel bzw. Fahrwerksteilen zu achten.
A18 Es sind nur schlauchlose Reifen zulässig. Werden keine Ventile mit TPMS-Sensoren
verwendet, sind ausschließlich Metallschraubventile mit Befestigung von außen, die den Normen DIN,
E.T.R.T.O oder Tire and Rim entsprechen, zulässig. Werden Ventile mit TPMS-Sensoren verwendet,
so sind die Hinweise und Vorgaben der Hersteller zu beachten. Die Ventile und Sensoren müssen für
den vorgeschriebenen Luftdruck und die bauartbedingte Höchstgeschwindigkeit geeignet sein. Die
Ventile dürfen nicht über den Felgenrand hinausragen.
A32 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Hinterachse verwendet werden.
A33 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 12 mm einschließlich
Kettenschloss auftragen, an der Vorderachse verwendet werden.
A57 Diese Rad/Reifen-Kombination(en) ist (sind) zulässig an Fahrzeugausführungen mit Front
bzw. Heck-Antrieb und Allradantrieb (z.B. 2WD, 4WD, Quattro, Syncro, 4-Matic, 4x4, u. ä.)
A58 Rad-Reifen-Kombination(en) nicht zulässig an Fahrzeugen mit Allradantrieb.
A61 Nicht zulässig für Fahrzeugausführungen mit extra verlängerter Karosserie (Fahrzeuglänge
über 5200 mm).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

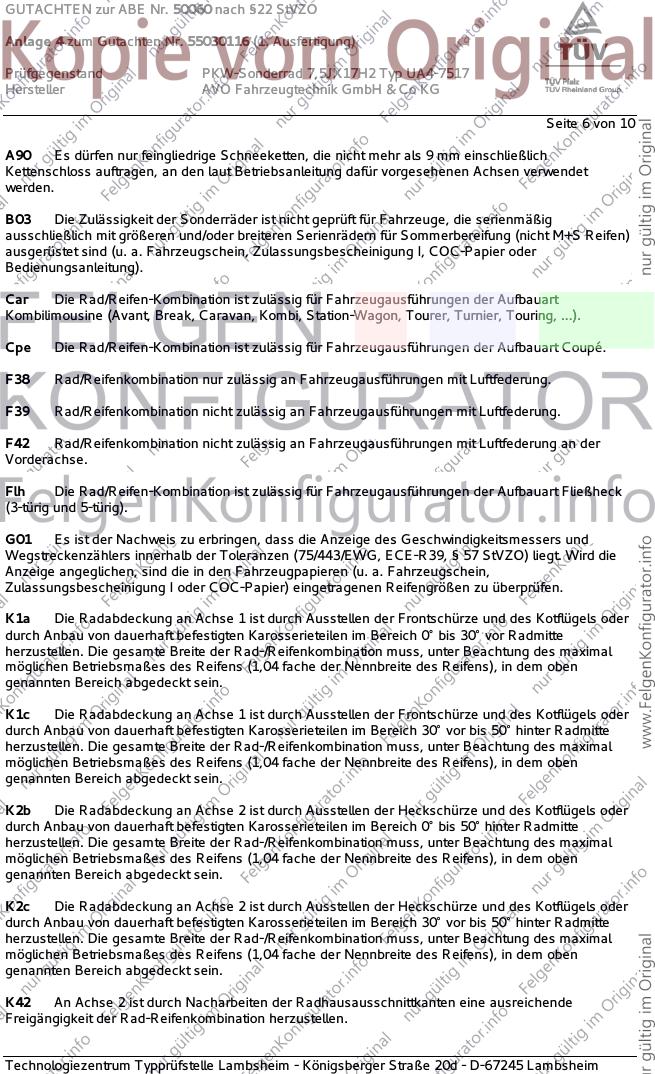

Seite 6 von 10
A90 Es dürfen nur feingliedrige Schneeketten, die nicht mehr als 9 mm einschließlich
Kettenschloss auftragen, an den laut Betriebsanleitung dafür vorgesehenen Achsen verwendet
werden.
B03 Die Zulässigkeit der Sonderräder ist nicht geprüft für Fahrzeuge, die serienmäßig
ausschließlich mit größeren und/oder breiteren Serienrädern für Sommerbereifung (nicht M+S Reifen)
ausgerüstet sind (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-Papier oder
Bedienungsanleitung).
Car Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart
Kombilimousine (Avant, Break, Caravan, Kombi, Station-Wagon, Tourer, Turnier, Touring, ...).
Cpe Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Coupé.
F38 Rad/Reifenkombination nur zulässig an Fahrzeugausführungen mit Luftfederung.
F39 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung.
F42 Rad/Reifenkombination nicht zulässig an Fahrzeugausführungen mit Luftfederung an der
Vorderachse.
Flh Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Fließheck
(3-türig und 5-türig).
G01 Es ist der Nachweis zu erbringen, dass die Anzeige des Geschwindigkeitsmessers und
Wegstreckenzählers innerhalb der Toleranzen (75/443/EWG, ECE-R39, § 57 StVZO) liegt. Wird die
Anzeige angeglichen, sind die in den Fahrzeugpapieren (u. a. Fahrzeugschein,
Zulassungsbescheinigung I oder COC-Papier) eingetragenen Reifengrößen zu überprüfen.
K1a Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 30° vor Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K1c Die Radabdeckung an Achse 1 ist durch Ausstellen der Frontschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2b Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 0° bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K2c Die Radabdeckung an Achse 2 ist durch Ausstellen der Heckschürze und des Kotflügels oder
durch Anbau von dauerhaft befestigten Karosserieteilen im Bereich 30° vor bis 50° hinter Radmitte
herzustellen. Die gesamte Breite der Rad-/Reifenkombination muss, unter Beachtung des maximal
möglichen Betriebsmaßes des Reifens (1,04 fache der Nennbreite des Reifens), in dem oben
genannten Bereich abgedeckt sein.
K42 An Achse 2 ist durch Nacharbeiten der Radhausausschnittkanten eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

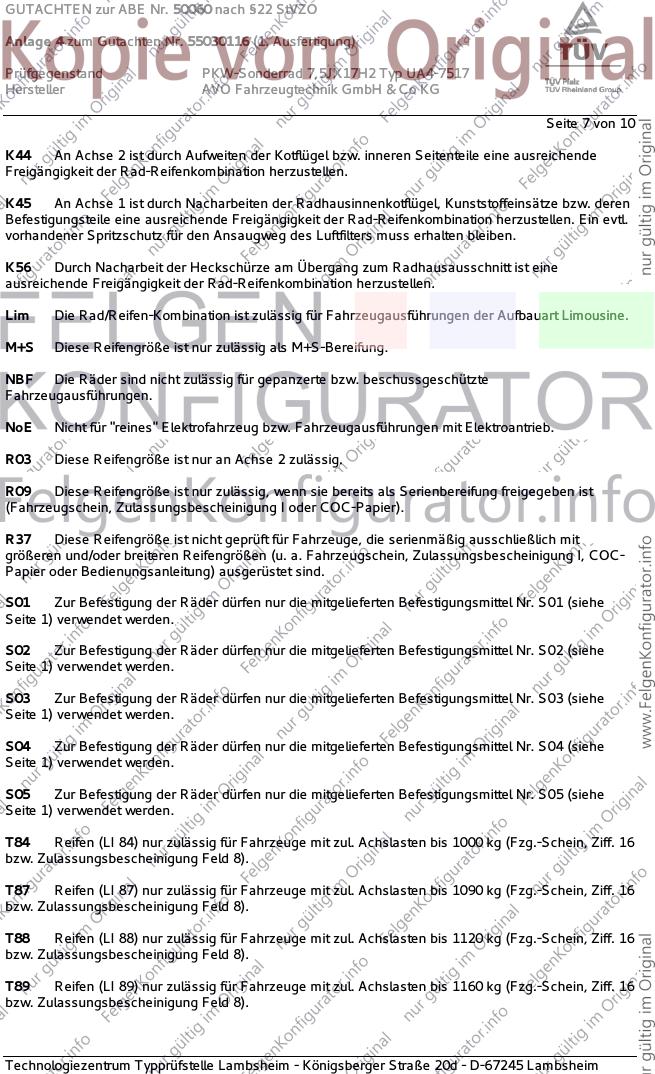

Seite 7 von 10
K44 An Achse 2 ist durch Aufweiten der Kotflügel bzw. inneren Seitenteile eine ausreichende
Freigängigkeit der Rad-Reifenkombination herzustellen.
K45 An Achse 1 ist durch Nacharbeiten der Radhausinnenkotflügel, Kunststoffeinsätze bzw. deren
Befestigungsteile eine ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen. Ein evtl.
vorhandener Spritzschutz für den Ansaugweg des Luftfilters muss erhalten bleiben.
K56 Durch Nacharbeit der Heckschürze am Übergang zum Radhausausschnitt ist eine
ausreichende Freigängigkeit der Rad-Reifenkombination herzustellen.
Lim Die Rad/Reifen-Kombination ist zulässig für Fahrzeugausführungen der Aufbauart Limousine.
M+S Diese Reifengröße ist nur zulässig als M+S-Bereifung.
NBF Die Räder sind nicht zulässig für gepanzerte bzw. beschussgeschützte
Fahrzeugausführungen.
NoE Nicht für "reines" Elektrofahrzeug bzw. Fahrzeugausführungen mit Elektroantrieb.
R03 Diese Reifengröße ist nur an Achse 2 zulässig.
R09 Diese Reifengröße ist nur zulässig, wenn sie bereits als Serienbereifung freigegeben ist
(Fahrzeugschein, Zulassungsbescheinigung I oder COC-Papier).
R37 Diese Reifengröße ist nicht geprüft für Fahrzeuge, die serienmäßig ausschließlich mit
größeren und/oder breiteren Reifengrößen (u. a. Fahrzeugschein, Zulassungsbescheinigung I, COC-
Papier oder Bedienungsanleitung) ausgerüstet sind.
S01 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S01 (siehe
Seite 1) verwendet werden.
S02 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S02 (siehe
Seite 1) verwendet werden.
S03 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S03 (siehe
Seite 1) verwendet werden.
S04 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S04 (siehe
Seite 1) verwendet werden.
S05 Zur Befestigung der Räder dürfen nur die mitgelieferten Befestigungsmittel Nr. S05 (siehe
Seite 1) verwendet werden.
T84 Reifen (LI 84) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1000 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T87 Reifen (LI 87) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1090 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T88 Reifen (LI 88) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1120 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T89 Reifen (LI 89) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1160 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

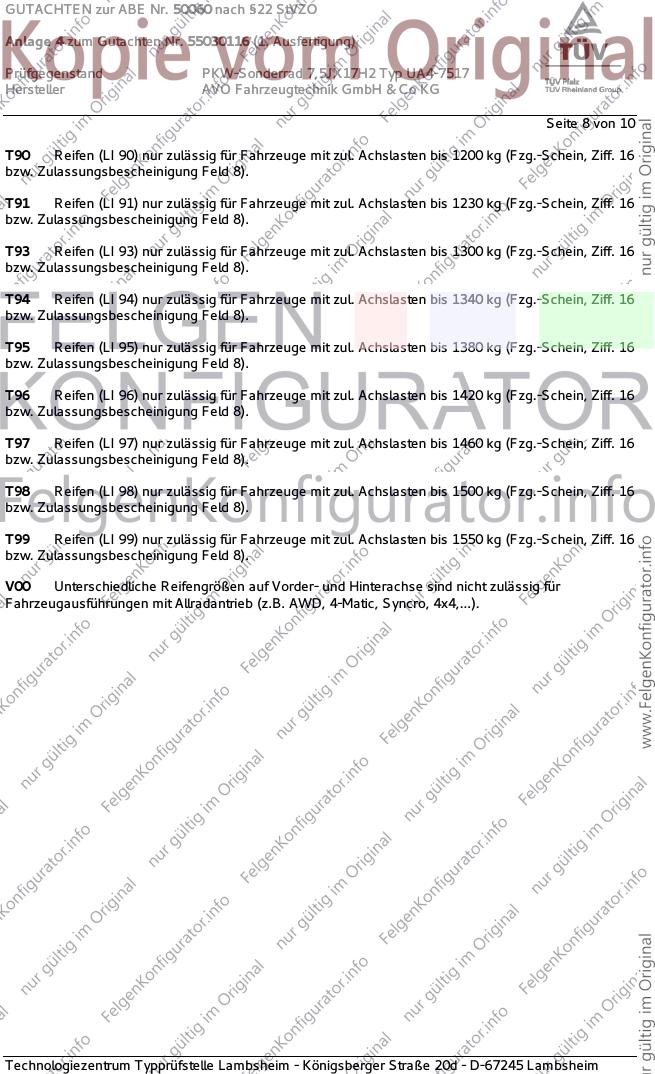

Seite 8 von 10
T90 Reifen (LI 90) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1200 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T91 Reifen (LI 91) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1230 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T93 Reifen (LI 93) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1300 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T94 Reifen (LI 94) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1340 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T95 Reifen (LI 95) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1380 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T96 Reifen (LI 96) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1420 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T97 Reifen (LI 97) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1460 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T98 Reifen (LI 98) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1500 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
T99 Reifen (LI 99) nur zulässig für Fahrzeuge mit zul. Achslasten bis 1550 kg (Fzg.-Schein, Ziff. 16
bzw. Zulassungsbescheinigung Feld 8).
V00 Unterschiedliche Reifengrößen auf Vorder- und Hinterachse sind nicht zulässig für
Fahrzeugausführungen mit Allradantrieb (z.B. AWD, 4-Matic, Syncro, 4x4,...).
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

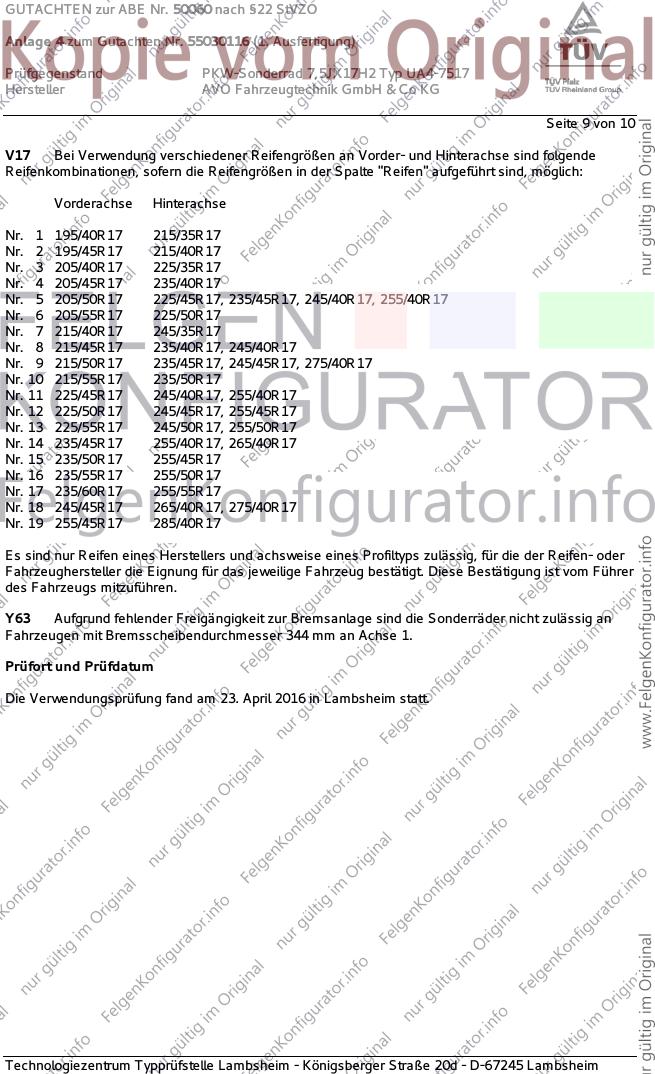

Seite 9 von 10
V17 Bei Verwendung verschiedener Reifengrößen an Vorder- und Hinterachse sind folgende
Reifenkombinationen, sofern die Reifengrößen in der Spalte "Reifen" aufgeführt sind, möglich:
Vorderachse Hinterachse
Nr. 1 195/40R17 215/35R17
Nr. 2 195/45R17 215/40R17
Nr. 3 205/40R17 225/35R17
Nr. 4 205/45R17 235/40R17
Nr. 5 205/50R17 225/45R17, 235/45R17, 245/40R17, 255/40R17
Nr. 6 205/55R17 225/50R17
Nr. 7 215/40R17 245/35R17
Nr. 8 215/45R17 235/40R17, 245/40R17
Nr. 9 215/50R17 235/45R17, 245/45R17, 275/40R17
Nr. 10 215/55R17 235/50R17
Nr. 11 225/45R17 245/40R17, 255/40R17
Nr. 12 225/50R17 245/45R17, 255/45R17
Nr. 13 225/55R17 245/50R17, 255/50R17
Nr. 14 235/45R17 255/40R17, 265/40R17
Nr. 15 235/50R17 255/45R17
Nr. 16 235/55R17 255/50R17
Nr. 17 235/60R17 255/55R17
Nr. 18 245/45R17 265/40R17, 275/40R17
Nr. 19 255/45R17 285/40R17
Es sind nur Reifen eines Herstellers und achsweise eines Profiltyps zulässig, für die der Reifen- oder
Fahrzeughersteller die Eignung für das jeweilige Fahrzeug bestätigt. Diese Bestätigung ist vom Führer
des Fahrzeugs mitzuführen.
Y63 Aufgrund fehlender Freigängigkeit zur Bremsanlage sind die Sonderräder nicht zulässig an
Fahrzeugen mit Bremsscheibendurchmesser 344 mm an Achse 1.
Prüfort und Prüfdatum
Die Verwendungsprüfung fand am 23. April 2016 in Lambsheim statt.
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
GUTACHTEN zur ABE Nr. 50060 nach §22 StVZO
Anlage 4 zum Gutachten Nr. 55030116 (1. Ausfertigung)
Prüfgegenstand PKW-Sonderrad 7,5JX17H2 Typ UA4-7517
Hersteller AVO Fahrzeugtechnik GmbH & Co KG

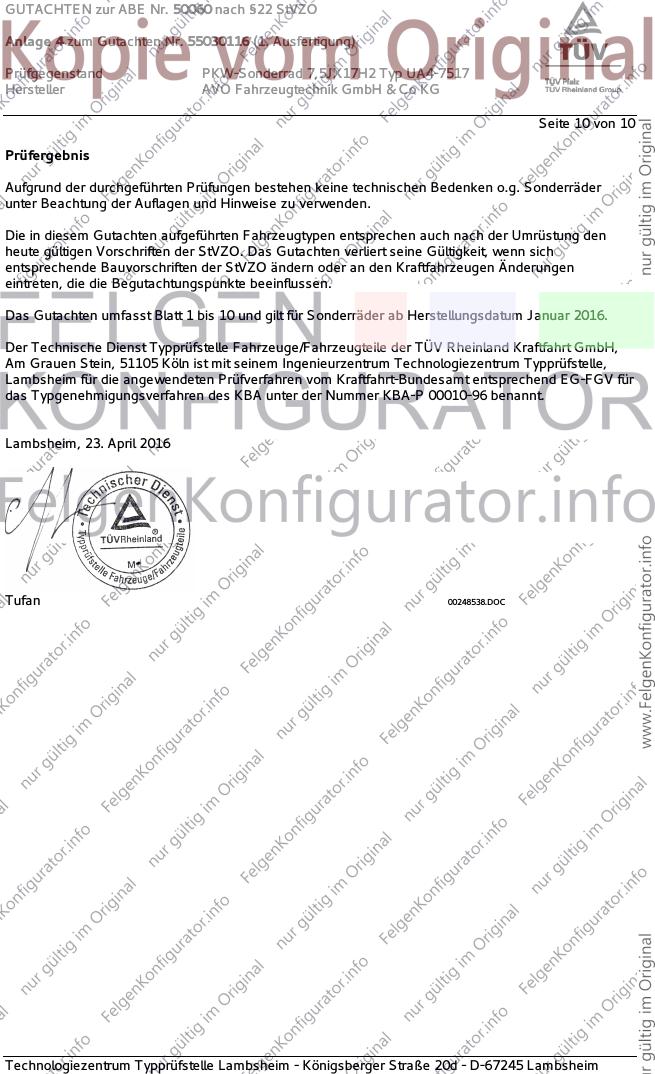

Seite 10 von 10
Prüfergebnis
Aufgrund der durchgeführten Prüfungen bestehen keine technischen Bedenken o.g. Sonderräder
unter Beachtung der Auflagen und Hinweise zu verwenden.
Die in diesem Gutachten aufgeführten Fahrzeugtypen entsprechen auch nach der Umrüstung den
heute gültigen Vorschriften der StVZO. Das Gutachten verliert seine Gültigkeit, wenn sich
entsprechende Bauvorschriften der StVZO ändern oder an den Kraftfahrzeugen Änderungen
eintreten, die die Begutachtungspunkte beeinflussen.
Das Gutachten umfasst Blatt 1 bis 10 und gilt für Sonderräder ab Herstellungsdatum Januar 2016.
Der Technische Dienst Typprüfstelle Fahrzeuge/Fahrzeugteile der TÜV Rheinland Kraftfahrt GmbH,
Am Grauen Stein, 51105 Köln ist mit seinem Ingenieurzentrum Technologiezentrum Typprüfstelle,
Lambsheim für die angewendeten Prüfverfahren vom Kraftfahrt-Bundesamt entsprechend EG-FGV für
das Typgenehmigungsverfahren des KBA unter der Nummer KBA-P 00010-96 benannt.
Lambsheim, 23. April 2016
Tufan 00248538.DOC
Technologiezentrum Typprüfstelle Lambsheim - Königsberger Straße 20d - D-67245 Lambsheim
